ГОСТ 13976-74*. Государственный стандарт Союза ССР. Крышки для соединений трубопроводов по наружному конусу. Конструкция и размеры

Государственный комитет СССР по стандартам · № ГОСТ 13976-74*Действующий акт

(введен в действие Постановлением Госстандарта СССР от 10.09.1974 № 2124)

(ред. от 01.01.1986)

Примечание

С 1 июля 2003 года до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в пункте 1 статьи 46 Федерального закона от 27.12.2002 № 184-ФЗ. Документ введен в действие с 1 июля 1975 года. Взамен ГОСТ 13976-68.

Введен в действие Постановлением Государственного комитета стандартов Совета Министров СССР от 10 сентября 1974 г. № 2124

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

КРЫШКИ ДЛЯ СОЕДИНЕНИЙ ТРУБОПРОВОДОВ ПО НАРУЖНОМУ КОНУСУ

КОНСТРУКЦИЯ И РАЗМЕРЫ

Caps for tube connections on external cone. Construction and dimensions

ГОСТ 13976-74*

Группа Г18

Взамен ГОСТ 13976-68

Постановлением Государственного комитета стандартов Совета Министров СССР от 10 сентября 1974 г. № 2124 срок введения установлен

с 1 июля 1975 года

Проверен в 1985 г.

Переиздание (январь 1988 г.) с Изменениями № 1, 2, утвержденными в декабре 1980 г., январе 1986 г. (ИУС 3-81, 5-86).

Несоблюдение стандарта преследуется по закону

1. Крышки должны изготовляться двух исполнений.

2. Конструкция и размеры крышек должны соответствовать указанным на черт. 1 и 2 и в таблице.

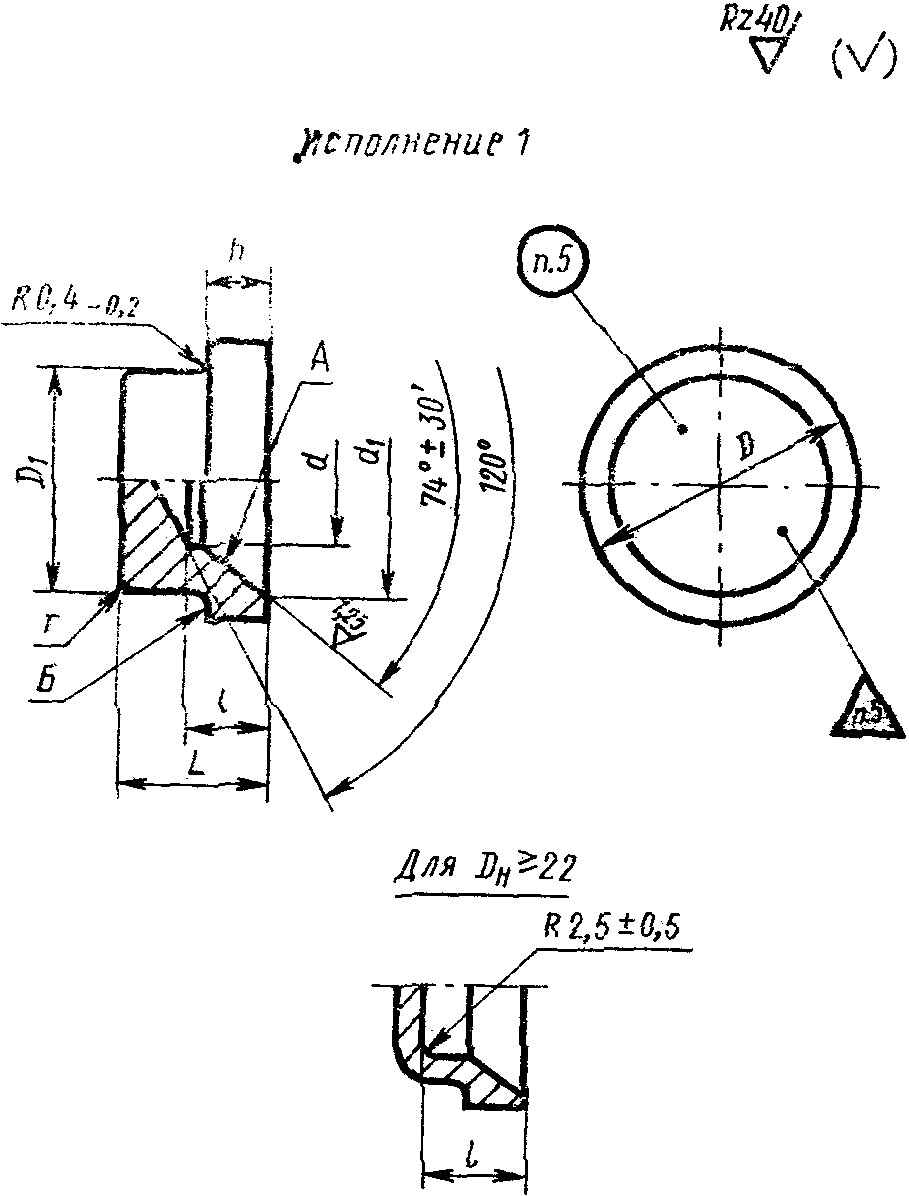

рис. 1

Черт. 1

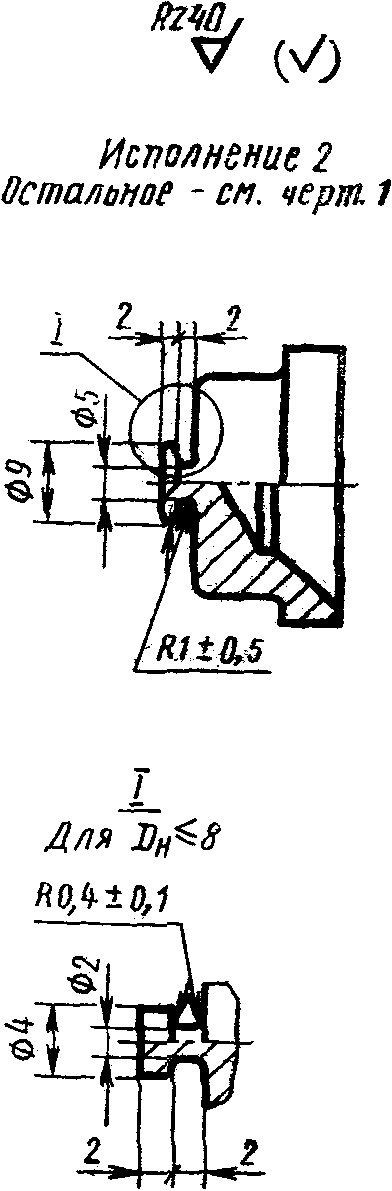

рис. 2

Черт. 2

Размеры в мм

Наружный диаметр труб Dн	Применяемость	d	d1	D	D1	h	l	L	r	Масса 100 шт., кг
Наружный диаметр труб Dн	Применяемость	d	d1	D	D1	h	Пред. откл. -1,0	L	Пред. откл. +/- 0,5	Алюминиевый сплав	Сталь
3		1,5	5	6,5	4,0	3,0	5,0	7,0	1,0	-	0,08
4		2,0	7	8,5	5,0	4,0	5,5	8,0		-	0,08
6		3,0	9	10,5	7,0	4,5	6,0	9,0		0,12	0,33
8		5,0	10	12,5	9,0		5,5	9,0		0,17	0,47
10		7,0	12	14,5	11,0		5,5	9,5		0,26	0,72
12		9,0	15	17,8	14,0	4,0	5,0	9,5		0,46	1,28
14		12,0	17	19,8	16,0	5,0	5,5	11,0		0,54	1,51
16		13,0	20	21,8	18,0	5,0	6,0	12,0		0,68	1,89
18		15,0	23	24,8	20,0	6,0	7,0	14,0		0,94	2,62
20		17,0	26	27,8	22,0	6,5	8,0	15,0		1,24	3,46
22		19,0	28	30,0	24,0	7,5	13,0	16,0	1,6	1,35	3,77
25		22,0	27	30,0	27,0	5,5	10,0	14,0		1,84	4,58
28		23,0	34	36,0	30,0	8,0	13,0	17,0		2,36	6,58
30		26,0		36,0	32,0	6,0	11,0	15,0		2,46	6,87
32		27,0		39,0	34,0	7,5	11,0	15,0		2,66	7,42
34		27,0	40	42,0	36,0	8,5	14,0	18,0		3,00	8,37
36		30,0	43	45,0	38,0	7,5	12,5	17,0		3,39	9,46
38		32,0	43	45,0	40,0	7,5	12,5	17,0		3,63	10,15

Пример условного обозначения крышки исполнения 1 к трубопроводу Dн = 12 мм из алюминиевого сплава:

Крышка 1-12-31А ГОСТ 13976-74

То же, из стали марки 12Х18Н9Т:

Крышка 1-12-13А ГОСТ 13976-74

То же, из стали марки 45:

Крышка 1-12-22А ГОСТ 13976-74

То же, из стали 13Х11Н2В2МФ:

Крышка 1-12-11А ГОСТ 13976-74

То же, для изделий общего применения:

Крышка 1-12-31 ГОСТ 13976-74

Крышка 1-12-13 ГОСТ 13976-74

Крышка 1-12-22 ГОСТ 13976-74

Крышка 1-12-11 ГОСТ 13976-74

3. Радиус r допускается заменять фаской 1 +/- 0,5 x 45°.

(Измененная редакция, Изм. № 1).

4. Допуск торцового биения поверхности А относительно поверхности Б — 0,05 мм.

(Измененная редакция, Изм. № 2).

5. Маркировать и клеймить — по ГОСТ 13977-74.

6. Технические условия — по ГОСТ 13977-74.
