Введен в действие
Постановлением Государственного

комитета стандартов

Совета Министров СССР
от 10 сентября 1974 г. № 2124

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ЗАГЛУШКИ ГНЕЗД ПОД ВВЕРТНУЮ АРМАТУРУ
ДЛЯ СОЕДИНЕНИЙ ТРУБОПРОВОДОВ ПО НАРУЖНОМУ КОНУСУ

КОНСТРУКЦИЯ И РАЗМЕРЫ

Seat stoppers for screwed fittings for tube connections
on external cone. Construction and dimensions

ГОСТ 13974-74*

Группа Г18

Взамен
ГОСТ 13974-68

и ГОСТ 13975-68

Постановлением Государственного комитета стандартов Совета Министров СССР от 10 сентября 1974 г. № 2124 срок введения установлен

с 1 июля 1975 года

Проверен в 1985 г.

Переиздание (январь 1988 г.) с Изменением № 1, утвержденным в декабре 1980 г. (ИУС 3-81).

Несоблюдение стандарта преследуется по закону

1. Заглушки гнезд должны изготовляться двух исполнений.

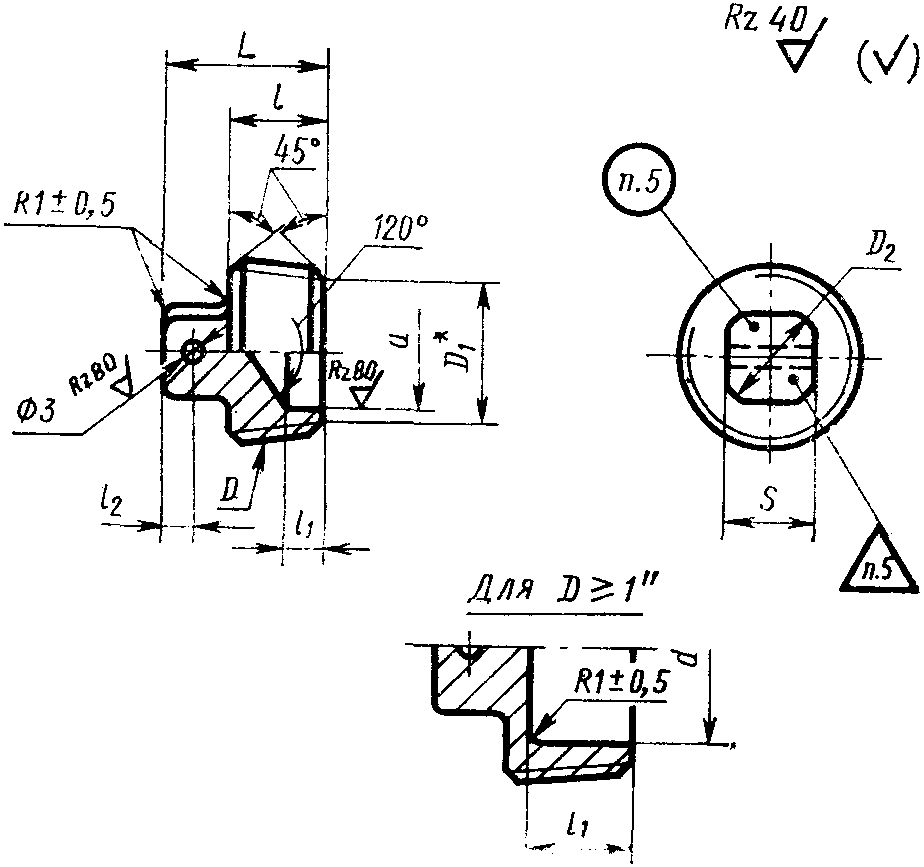

2. Конструкция и размеры заглушек гнезд исполнения 1 должны соответствовать указанным на черт. 1 и в табл. 1.

рис. 1

<*> Размер для справок.

Черт. 1

Таблица 1

Размеры в мм

D	Применяемость	D₁	D₂	d	S	L	l	l1	l2		Масса 100 шт., кг
D	Применяемость	D₁	D₂	d	S	L	l	Пред. откл. -1,0	Номин.	Пред. откл.	Алюминиевый сплав	Сталь
К 1/16»		6,135	6,5	4	5	12	6	2,5	3	+/- 0,2	0,10	0,28
К 1/8»		8,480	9,0	6	7	12	6	2,0			0,15	0,42
К 1/4»		10,997	9,0	8	7	16	10	5,0			0,29	0,81
К 3/8»		14,416	12,0	12	9	16	10	4,0		+/- 0,25	0,45	1,25
К 1/2»		17,813	14,0	14	11	20	12	5,5	4		0,92	2,56
К 3/4»		23,128	18,0	19	14	20	12	4,0			1,36	3,79
К 1»		29,059	22,0	25	17	25	16	13,0			2,10	5,85
К1 1/4»		37,784	28,0	34	22	25	16	13,0			3,30	9,18
К1 1/2»		43,853	28,0	40	22	27	17	14,0	5		4,36	12,13

Пример условного обозначения заглушки гнезд исполнения 1 с резьбой D = К1/2» из алюминиевого сплава:

Заглушка 1-К 1/2-31А ГОСТ 13974-74

То же, из стали марки 45:

Заглушка 1-К 1/2-22А ГОСТ 13974-74

То же, из стали марки 13Х11Н2В2МФ:

Заглушка 1-К 1/2-11А ГОСТ 13974-74

То же, для изделий общего применения:

Заглушка 1-К 1/2-31 ГОСТ 13974-74

Заглушка 1-К 1/2-22 ГОСТ 13974-74

Заглушка 1-К 1/2-11 ГОСТ 13974-74

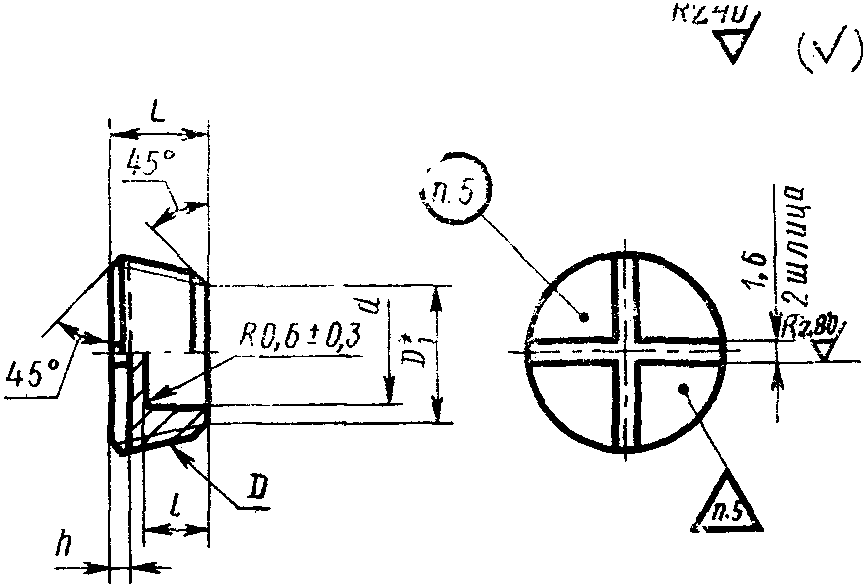

3. Конструкция и размеры заглушек гнезд исполнения 2 должны соответствовать указанным на черт. 2 и в табл. 2.

рис. 2

<*> Размер для справок.

Черт. 2

Таблица 2

Размеры в мм

D	Применяемость	D1	d	L	l	h	Масса 100 шт., кг
					Пред. откл.		Алюминиевый сплав	Сталь
					-1,0	+/- 0,2	Алюминиевый сплав	Сталь
К 1/8»		8,480	6	6	3	1,5	0,07	0,19
К 1/4»		10,997	8	8	5	1,5	0,14	0,39
К 3/8»		14,416	12	9	5	2,5	0,28	0,78
К 1/2»		17,813	14	12	8	2,5	0,66	1,84

Пример условного обозначения заглушки гнезд исполнения 2 с резьбой D = 1/2» из алюминиевого сплава:

Заглушка 2-К 1/2-31А ГОСТ 13974-74

То же, из стали марки 45:

Заглушка 2-К 1/2-22А ГОСТ 13974-74

То же, из стали марки 13Х11Н2В2МФ:

Заглушка 2-К 1/2-11А ГОСТ 13974-74

То же, для изделий общего применения:

Заглушка 2-К 1/2-31 ГОСТ 13974-74

Заглушка 2-К 1/2-22 ГОСТ 13974-74

Заглушка 2-К 1/2-11 ГОСТ 13974-74

(Измененная редакция, Изм. № 1).

4. Фаски снимать на глубину резьбы.

5. Маркировать и клеймить — по ГОСТ 13977-74.

Малогабаритные заглушки маркировать и клеймить на бирке для всей партии.

6. Технические условия по ГОСТ 13977-74.
