ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ГАЙКИ ДЛЯ КРЕПЛЕНИЯ СОЕДИНЕНИЙ ТРУБОПРОВОДОВ
ПО НАРУЖНОМУ КОНУСУ

КОНСТРУКЦИЯ И РАЗМЕРЫ

Nuts for fastening tube connections on external cone.
Construction and dimensions

ГОСТ 13958-74*

Группа Г18

Взамен
ГОСТ 13958-68

Постановлением Государственного комитета стандартов Совета Министров СССР от 10 сентября 1974 г. № 2124 срок введения установлен

с 1 июля 1975 года

Проверен в 1985 г.

Переиздание (январь 1988 г.) с Изменениями № 1, 2, утвержденными в декабре 1980 г., январе 1986 г. (ИУС 3-81, 5-86).

Несоблюдение стандарта преследуется по закону

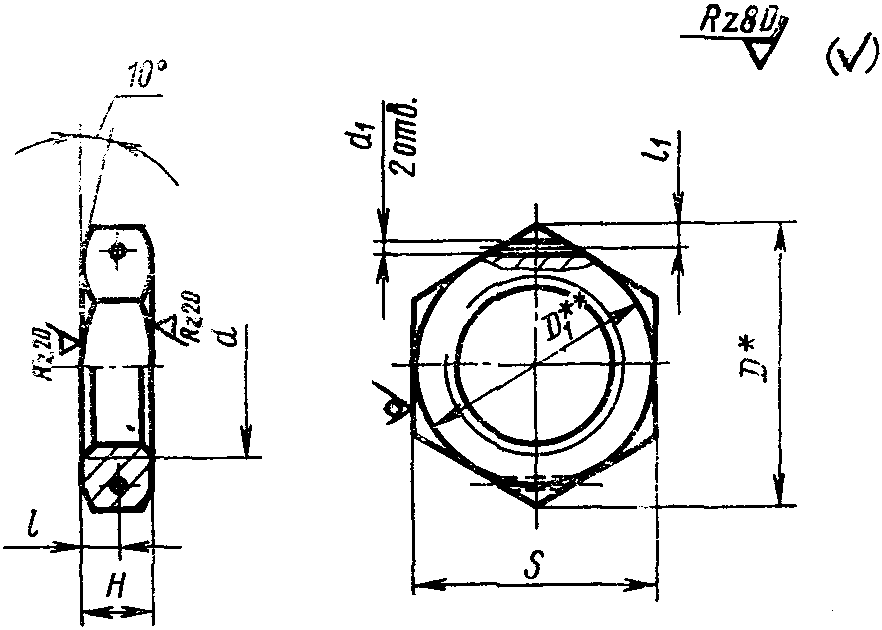

1. Конструкция и размеры гаек должны соответствовать указанным на чертеже и в таблице.

рис. 1

<*> Размер для справок.

<**> D1 \approx S.

Размеры в мм

d	Применяемость	d1 Пред. откл. +0,12 -0,06	D	S	l		l1	H		Масса 100 шт., кг
					Номин.	Пред. откл.	Пред. откл. +/- 0,2	Номин.	Пред. откл.	Алюминиевый сплав	Сталь
М6		1,2	16,2	14	2,5	+/- 0,2	1,5	5	+/- 0,25	-	0,33
М8 x 1					3,0			6		-	0,47
М8										0,17
М10 x 1		1,5	19,6	17	3,5	+/- 0,25	2,0	7		-	0,67
М10										0,24
М12 x 1			21,9	19						0,35	0,98
М12 x 1,5
М14 x 1			25,4	22						0,46	1,28
М14 x 1,5										0,56	1,56
М16 x 1			27,7	24	4,0			8		0,52	1,45
М16 x 1,5										0,62	1,72
М18 x 1,5			31,2	27						0,85	2,35
М20 x 1,5										0,68	1,89
М22 x 1,5			34,6	30	4,5			9		0,87	2,42
М24 x 1,5			36,9	32						1,04	2,90
М27 x 1,5			41,6	36	5,0			10		1,47	4,07
М30 x 1,5			47,3	41						2,24	6,25
М33 x 1,5		2,0	53,1	46	5,5		2,5	11	+/- 0,3	2,83	7,88
М33 x 2										3,14	8,75
М36 x 1,5										2,83	7,88
М39 x 1,5			57,7	50						2,75	7,65
М39 x 2										3,23	8,98
М42 x 1,5			63,5	55						3,50	9,75
М42 x 2										3,25	9,03
М45 x 1,5										3,75	10,42
М45 x 2										3,48	9,68
М48 x 1,5			69,3	60						4,10	11,41
М48 x 2					6,0			12		4,76	13,25

Пример условного обозначения гайки с резьбой М20 x 1,5 из алюминиевого сплава:

Гайка М20 x 1,5-31А ГОСТ 13958-74

То же, из стали марки 45:

Гайка М20 x 1,5-22А ГОСТ 13958-74

То же, из стали марки 14Х17Н2:

Гайка М20 x 1,5-12А ГОСТ 13958-74

То же, из стали марки 13Х11Н2В2МФ:

Гайка М20 x 1,5-11А ГОСТ 13958-74

То же, для изделий общего применения:

Гайка М20 x 1,5-31 ГОСТ 13958-74

Гайка М20 x 1,5-22 ГОСТ 13958-74

Гайка М20 x 1,5-12 ГОСТ 13958-74

Гайка М20 x 1,5-11 ГОСТ 13958-74

(Измененная редакция, Изм. № 1, 2).

2. Допуск биения торцовых поверхностей относительно оси резьбы — 0,08 мм.

(Измененная редакция, Изм. № 2).

3. Маркировать и клеймить — по ГОСТ 13977-74.

4. Технические условия — по ГОСТ 13977-74.
