ГОСТ 13956-74*. Государственный стандарт Союза ССР. Ниппели для соединений трубопроводов по наружному конусу. Конструкция и размеры

Государственный комитет СССР по стандартам · № ГОСТ 13956-74*Действующий акт

(введен в действие Постановлением Госстандарта СССР от 10.09.1974 № 2124)

(ред. от 01.01.1986)

Примечание

С 1 июля 2003 года до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в пункте 1 статьи 46 Федерального закона от 27.12.2002 № 184-ФЗ. Документ введен в действие с 1 июля 1975 года. Взамен ГОСТ 13956-68.

Введен в действие Постановлением Государственного комитета стандартов Совета Министров СССР от 10 сентября 1974 г. № 2124

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

НИППЕЛИ ДЛЯ СОЕДИНЕНИЙ ТРУБОПРОВОДОВ ПО НАРУЖНОМУ КОНУСУ

КОНСТРУКЦИЯ И РАЗМЕРЫ

Sleeves for tube connections on external cone. Construction and dimensions

ГОСТ 13956-74*

Группа Г18

Взамен ГОСТ 13956-68

Постановлением Государственного комитета стандартов Совета Министров СССР от 10 сентября 1974 г. № 2124 срок введения установлен

с 1 июля 1975 года

Проверен в 1985 г.

Переиздание (январь 1988 г.) с Изменениями № 1, 2, утвержденными в декабре 1980 г., январе 1986 г. (ИУС 3-81, 5-86).

Несоблюдение стандарта преследуется по закону

1. Ниппели должны изготовляться двух исполнений.

2. Конструкция и размеры ниппелей должны соответствовать указанным на черт. 1 и 2 и в таблице.

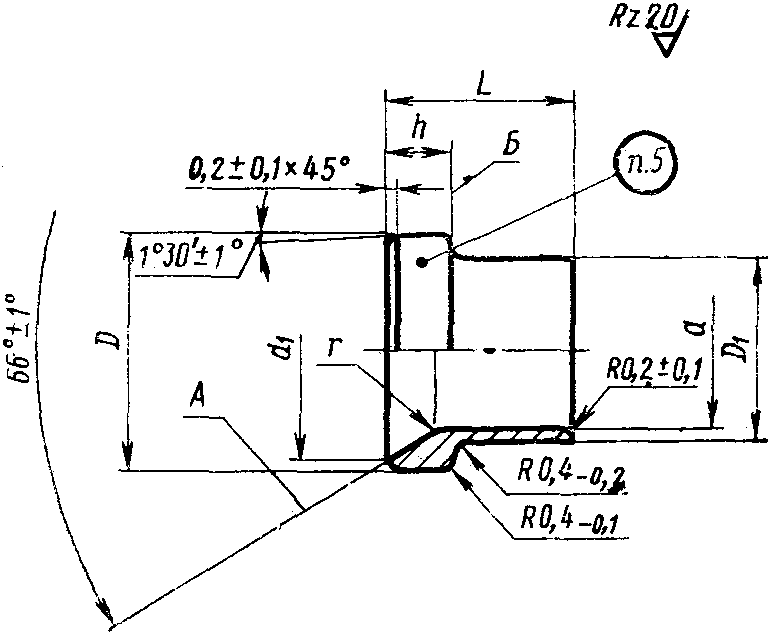

Исполнение 1

рис. 1

Черт. 1

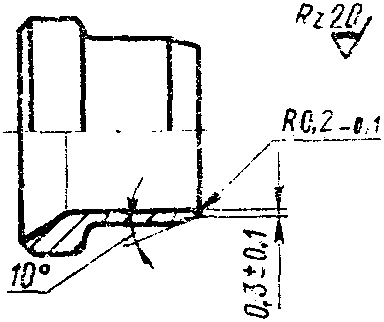

Исполнение 2 Остальное — см. черт. 1

рис. 2

Черт. 2

Размеры в мм

Наружный диаметр труб DнПрименяемостьdd1DD1hLrМасса 100 шт., кг
Номин.Пред. откл.Пред. откл.Пред. откл.
+0,3
по h11+/- 0,2
33H115,36,84,03,591,00,103
446,38,85,0103,50,157
668,610,87,34,0110,249
8810,612,89,3120,353
101012,514,811,74,5130,525
1212H1015,518,214,05,0140,780
141417,520,216,0150,966
161619,322,218,0161,120
181822,325,220,06,0171,525
202025,028,222,06,5181,918
222228,030,624,0201,850
252527,327,02,262
282834,036,630,07,0222,621
303033,532,02,792
323236,539,634,07,5233,016
343440,042,636,33,464
363643,045,638,33,865
383840,54,063

Пример условного обозначения ниппеля исполнения 1 к трубопроводу Dн = 12 мм из стали марки 45:

Ниппель 1-12-22А ГОСТ 13956-74

То же, из стали марки 30ХГСА:

Ниппель 1-12-21А ГОСТ 13956-74

То же, из стали марки 14Х17Н2:

Ниппель 1-12-12А ГОСТ 13956-74

То же, из стали марки 13Х11Н2В2МФ:

Ниппель 1-12-11А ГОСТ 13956-74

То же, для изделий общего применения:

Ниппель 1-12-22 ГОСТ 13956-74

Ниппель 1-12-21 ГОСТ 13956-74

Ниппель 1-12-12 ГОСТ 13956-74

Ниппель 1-12-11 ГОСТ 13956-74

Пример условного обозначения ниппеля исполнения 2 к трубопроводу Dн = 12 мм из стали марки 45:

Ниппель 2-12-22А ГОСТ 13956-74

То же, из стали марки 30ХГСА:

Ниппель 2-12-21А ГОСТ 13956-74

То же, из стали марки 14Х17Н2:

Ниппель 2-12-12А ГОСТ 13956-74

То же, из стали марки 13Х11Н2В2МФ:

Ниппель 2-12-11А ГОСТ 13956-74

То же, для изделий общего применения:

Ниппель 2-12-22 ГОСТ 13956-74

Ниппель 2-12-21 ГОСТ 13956-74

Ниппель 2-12-12 ГОСТ 13956-74

Ниппель 2-12-11 ГОСТ 13956-74

(Измененная редакция, Изм. № 1, 2).

3. Радиус R0,4-0,1 допускается заменять фаской 0,4-0,1 x 45°.

4. Допуск торцового биения поверхности А относительно поверхности Б — 0,05 мм.

(Измененная редакция, Изм. № 2).

5. Маркировать в зависимости от марки материала в соответствии с черт. 3 - 5. Маркировочные проточки должны быть отчетливо видны невооруженным глазом. Размеры проточек не контролируются.

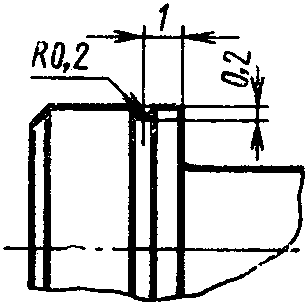

Маркировка ниппеля из стали марки 30 ХГСА

рис. 3

Черт. 3

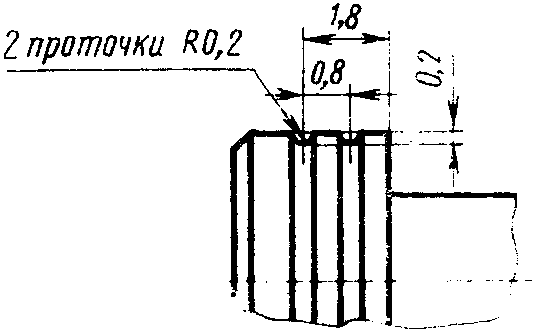

Маркировка ниппеля из стали марки 14Х17Н2

рис. 4

Черт. 4

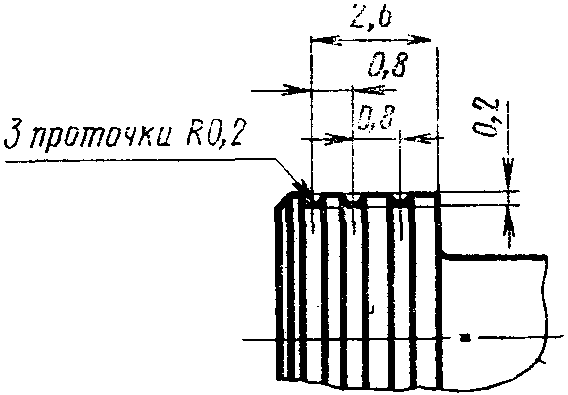

Маркировка ниппеля из стали марки 13Х11Н2В2МФ

рис. 5

Черт. 5

6. Маркировать значение наружного диаметра трубы на бирке для всей партии.

7. Клеймить на бирке для всей партии.

8. Технические условия — по ГОСТ 13977-74.
