ГОСТ 13621-2025. Межгосударственный стандарт. Профили прессованные прямоугольные равнополочного двутаврового сечения из алюминия, алюминиевых и магниевых сплавов. Сортамент

Федеральное агентство по техническому регулированию и метрологии · № ГОСТ 13621-2025Действующий акт

(введен в действие Приказом Росстандарта от 22.04.2025 № 345-ст)

Примечание

Документ введен в действие с 01.09.2025 с правом досрочного применения. Взамен ГОСТ 13621-90.

ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ

flowchart LR
  n0["ГОСТ 13621-79*"]:::rst
  n1["ГОСТ 13621-90"]:::rst
  click n1 "https://bukva.ai/docs/gost-13621-90" "ГОСТ 13621-90. Государственный стандарт Союза ССР. Профили прессованные прямоугольные равнополочного двутаврового сечения из алюминиевых и магниевых сплавов. Сортамент (утв. и введ"
  n2["ГОСТ 13621-2025"]:::doc
  click n2 "https://bukva.ai/docs/standart-gost-13621-2025" "ГОСТ 13621-2025. Межгосударственный стандарт. Профили прессованные прямоугольные равнополочного двутаврового сечения из алюминия, алюминиевых и магниевых сплавов. Сортамент (введен"
  n1 --> n2
  n0 --> n1
classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000;
classDef doc fill:#EBFFEB,stroke:#006400,color:#000;
classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;

Введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 22 апреля 2025 г. № 345-ст

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПРОФИЛИ ПРЕССОВАННЫЕ ПРЯМОУГОЛЬНЫЕ РАВНОПОЛОЧНОГО ДВУТАВРОВОГО СЕЧЕНИЯ ИЗ АЛЮМИНИЯ, АЛЮМИНИЕВЫХ И МАГНИЕВЫХ СПЛАВОВ

СОРТАМЕНТ

Extruded rectangular equishelf H-beam section shapes of aluminium, aluminium and magnesium alloys. Assortment

ГОСТ 13621-2025

МКС 77.150.10

77.150.20

Дата введения 1 сентября 2025 года с правом досрочного применения

Предисловие

Цели, основные принципы и общие правила проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены»

Сведения о стандарте

1 РАЗРАБОТАН Ассоциацией «Объединение производителей, поставщиков и потребителей алюминия» (Алюминиевая Ассоциация)

2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 099 «Алюминий»

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 28 февраля 2025 г. № 182-П)

За принятие проголосовали:

Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Азербайджан AZ Азстандарт
Армения AM ЗАО «Национальный орган по стандартизации и метрологии» Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узбекское агентство по техническому регулированию

(Поправка)

4 Приказом Федерального агентства по техническому регулированию и метрологии от 22 апреля 2025 г. № 345-ст межгосударственный стандарт ГОСТ 13621-2025 введен в действие в качестве национального стандарта Российской Федерации с 1 сентября 2025 г. с правом досрочного применения

5 ВЗАМЕН ГОСТ 13621-90

6 ИЗДАНИЕ (март 2026 г.) с Поправкой (ИУС № 1 2026 г.)

Информация о введении в действие (прекращении действия) настоящего стандарта и изменений к нему на территории указанных выше государств публикуется в указателях национальных стандартов, издаваемых в этих государствах, а также в сети Интернет на сайтах соответствующих национальных органов по стандартизации.

В случае пересмотра, изменения или отмены настоящего стандарта соответствующая информация будет опубликована на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации в каталоге «Межгосударственные стандарты»

1 Область применения

Настоящий стандарт устанавливает сортамент прессованных прямоугольных профилей равнополочного двутаврового сечения из алюминия, алюминиевых и магниевых сплавов, изготовляемых методом горячего прессования.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:

ГОСТ 8617 Профили прессованные из алюминия и алюминиевых сплавов. Технические условия

ГОСТ 19657 Профили прессованные из магниевых сплавов. Технические условия

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов и классификаторов на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации (www.easc.by) или по указателям национальных стандартов, издаваемым в государствах, указанных в предисловии, или на официальных сайтах соответствующих национальных органов по стандартизации. Если на документ дана недатированная ссылка, то следует использовать документ, действующий на текущий момент, с учетом всех внесенных в него изменений. Если заменен ссылочный документ, на который дана датированная ссылка, то следует использовать указанную версию этого документа. Если после принятия настоящего стандарта в ссылочный документ, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение применяется без учета данного изменения. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3 Основные параметры

3.1 Номера профилей и размеры должны соответствовать приведенным на рисунке 1 и в таблице 1.

3 Основные параметры

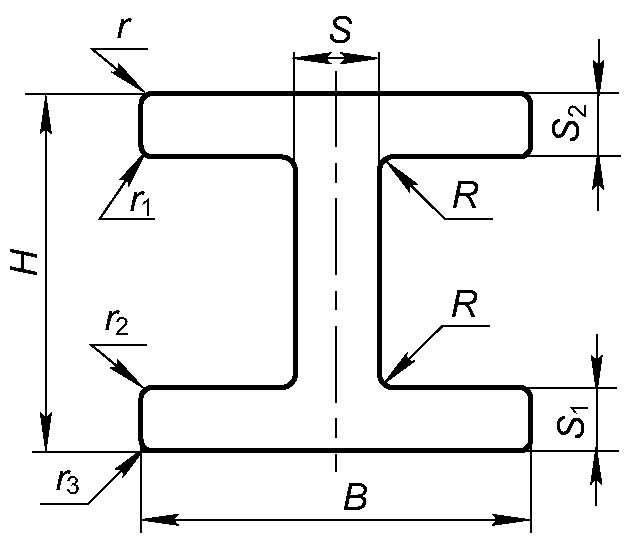

B — длина; H — высота; S, S1, S2 - толщина; r, r1, r2, r3 - радиусы притупления; R — радиус скругления

Рисунок 1 — Прессованный прямоугольный профиль равнополочного двутаврового сечения

Таблица 1

Норма профилей, размеры и теоретическая масса

Номер профиляРазмеры, ммПлощадь сечения, см2Диаметр описанной окружности, ммТеоретическая масса 1 м сплава, кг
HBSS1S2Rалюминиевогомагниевого
4300015,013,03,01,51,51,00,459140,1310,083
4301416,025,015,02,02,0-1,300260,3700,234
4300038,014,06,02,02,0-0,800160,2280,144
4307219,024,04,02,02,0-1,160260,3310,209
43072213,018,01,51,51,51,00,699220,1990,126
43000513,022,02,01,51,5-0,860260,2450,155
43000614,018,02,52,52,52,01,159230,3300,209
43000715,017,01,51,51,50,50,392170,1120,071
43014217,020,04,04,04,03,02,037260,5810,367
43072418,024,02,05,55,53,02,857300,8140,514
43000918,622,03,06,56,52,83,095290,8820,567
43001020,030,01,51,51,52,01,189360,3390,214
43001223,034,52,02,02,02,01,794410,5110,323
43001323,038,01,21,21,21,51,179440,3360,212
43001425,036,02,02,02,02,51,914440,5450,344
43001526,016,511,06,05,00,53,467310,9880,624
43072526,028,04,010,010,03,05,917381,6861,065
43001626,034,53,53,53,53,03,157430,9000,568
43001728,019,01,21,21,21,00,772340,2200,139
43014328,019,01,51,52,21,01,076340,3070,194
43072628,028,04,011,011,03,06,477401,8461,166
43002128,522,02,02,02,02,01,404360,4000,253
43002230,030,01,52,02,02,01,624420,4630,292
43002330,034,02,03,52,03,02,437450,6950,439
43014433,034,02,02,02,02,01,974470,5630,355
43014534,050,02,53,52,53,03,777601,0770,680
43002535,030,02,02,52,52,52,154460,6140,388
43071535,036,04,07,04,03,04,997501,4240,900
43002735,040,04,010,05,03,06,877531,9601,238
43014635,045,02,02,52,53,02,927570,8340,527
43002835,060,05,05,05,012,58,591692,4491,546
43072835,64,02,04,04,00,30,873360,2490,157
43014736,032,03,04,03,53,03,332480,9500,600
43002936,034,02,04,03,02,02,994500,8530,539
43014836,044,04,04,04,02,04,674571,3320,841
43003036,070,031,54,54,55,015,020794,2812,704
43003237,018,04,04,04,04,02,737410,7800,493
43014937,034,04,05,07,22,05,174501,4750,931
43003437,034,04,55,03,02,04,059501,1570,731
43003637,045,015,02,02,03,06,827581,9461,229
43015038,040,03,04,05,03,04,547551,2960,819
43003838,040,04,010,08,03,08,077552,3021,454
43003940,040,02,03,53,53,53,565571,0160,642
43004040,040,04,013,010,02,59,934572,8311,788
43015140,050,02,03,06,03,05,197641,4810,936
43004140,050,02,03,53,53,54,265641,2160,768
43015240,050,03,513,04,53,09,615642,7401,731
43004240,054,08,015,015,03,017,077674,8673,074
43015340,060,02,53,53,53,05,102721,4540,918
43015440,060,03,54,54,53,56,590721,8781,186
43004340,063,013,012,010,03,016,277754,6392,930
43004443,048,02,52,52,52,53,404640,9700,613
43004543,048,03,02,52,54,03,677641,0480,662
43004643,050,03,09,05,04,08,007662,2821,441
43004743,068,010,08,08,05,013,795803,9312,483
43015545,050,06,015,05,04,011,637673,3172,095
43015645,052,05,06,06,04,08,027692,2881,445
43004948,040,02,53,03,04,03,587621,0220,646
43005030,010,03,03,03,01,01,929510,5500,347
43005150,045,02,02,52,53,03,227670,9200,581
43305250,045,07,08,07,03,09,277672,6441,670
43005350,050,02,54,04,04,05,187711,4780,934
43005654,040,06,07,07,04,08,137672,3191,465
43005757,048,08,08,08,03,011,037753,1461,987
43005857,093,07,08,08,03,017,8271095,0813,209
43005960,040,03,05,02,52,04,609721,3140,830
43006060,050,03,03,03,06,04,929781,4050,887
43015760,050,04,04,04,04,06,217781,7721,119
43006260,070,03,05,05,05,08,715922,4841,569
43015962,050,03,08,04,03,07,577802,1601,364
43006368,038,02,52,52,52,03,509781,0000,632
43006469,0110,04,08,58,56,021,0891306,0103,796
43016170,040,020,020,020,0-22,000816,2703,960
43006570,045,03,04,04,03,05,537831,5780,997
43006670,050,04,04,04,03,06,557861,8691,180
43006770,050,06,07,57,54,010,937863,1171,969
43006870,052,05,06,05,55,09,120872,5991,642
43016070,060,04,05,05,05,08,615922,4551,551
43007070,062,06,08,07,03,012,677943,6132,282
43007175,050,03,07,05,03,07,967902,2711,434
43007380,050,02,03,03,03,04,557941,2990,820
43007580,065,03,04,04,03,07,4371032,1201,339
43007680,068,08,04,04,05,011,4151053,2532,055
43007880,085,06,05,05,03,012,7771173,6422,300
43007985,090,05,018,011,05,029,1151248,2985,241
43008086,060,09,08,08,03,015,9771054,5542,876
43018186,095,09,08,08,03,021,5771286,1503,884
43006290,070,05,07,07,05,013,8151143,9372,487
43006390,070,07,010,010,05,019,1151145,4483,441
43008590,0125,015,025,025,06,068,80915419,61112,386
43008795,064,03,07,57,55,012,2151153,4811,199
43008895,090,03,07,07,03,015,1071314,3062,719
43009097,550,02,02,52,04,04,2471101,2100,765
430091100,040,03,04,04,03,06,0371081,7211,087
430164100,050,03,04,04,03,06,8371121,9491,231
430094100,054,03,03,02,54,05,9421141,6941,070
430096100,058,02,04,03,04,06,0571161,7261,090
430099102,038,01,82,02,03,03,3611096,9580,605
430100105,040,04,06,06,03,08,5971122,4501,548
430165107,057,010,014,014,02,023,8941216,8104,301
430102117,040,03,03,03,03,05,8071241,6551,045
430103120,045,02,03,03,03,05,0571281,4410,910
430104120,050,02,22,22,25,04,9581301,4130,892
430106120,0100,010,012,012,05,033,8151569,6376,087
430167122,053,07,05,05,05,013,3551333,8062,404
430108128,044,02,55,04,05,07,1501352,0381,287
430110140,082,05,210,010,010,023,4991626,6974,230
430112150,040,03,05,05,03,08,2771552,3591,490
430113150,040,05,07,07,03,012,4771553,5562,246
430114150,054,03,03,02,54,07,4421592,1211,340
430115150,054,03,54,03,54,09,1751592,6151,651
430116150,054,04,05,03,55,010,4651592,9821,884
430117150,060,04,06,06,03,012,7971623,6472,304
430118156,055,03,06,56,54,011,5771653,3002,084
430121160,0150,07,08,08,03,034,1572199,7356,148
430169180,0200,07,07,07,05,039,83526911,3537,170
430126200,060,04,06,06,03,014,7972094,2172,664
430127200,060,04,54,54,55,014,2102094,0502,558
430128200,0180,08,016,016,010,071,89826920,49112,942
430717224,085,038,070,070,010,0151,77924043,25727,320
430129240,0105,05,56,76,75,026,7482627,6234,815
430130240,0105,05,56,76,711,027,5722627,8584,963
430131240,0105,06,06,06,010,027,1392627,7344,885
430133240,0120,04,05,05,05,021,4152686,1033,855
430134240,0125,015,018,018,08,076,14927121,70313,707
430135260,0100,06,012,012,05,038,37527910,9376,907
430137300,0175,011,011,011,022,073,23534720,87213,182
430139400,0150,08,017,017,010,081,13942723,12414,605
430140500,0200,015,022,022,05,0156,61553944,63528,191
Примечания
1 Значения радиусов скругления R, не приведенные в настоящей таблице, должны соответствовать требованиям ГОСТ 8617 и ГОСТ 19657.
2 Радиусы притупления острых кромок r, r1, r2, r3 должны соответствовать требованиям ГОСТ 8617, ГОСТ 19657.

3.2 Теоретическая масса 1 м профиля из алюминиевых сплавов вычислена по номинальным размерам при плотности 2,85 г/см3, что соответствует плотности алюминиевого сплава марки В95.

Теоретическая масса 1 м профиля из магниевых сплавов вычислена по номинальным размерам при плотности 1,80 г/см3, что соответствует плотности магниевого сплава марки МА14.

3.3 Переводные коэффициенты для вычисления приближенной теоретической массы 1 м профиля из алюминиевых и магниевых сплавов приведены в приложениях А и Б.

3.4 Номера профилей, соответствующие ранее действовавшим обозначениям, приведены в приложении В.

Приложение А (справочное)

ПЕРЕВОДНЫЕ КОЭФФИЦИЕНТЫ ДЛЯ ВЫЧИСЛЕНИЯ ПРИБЛИЖЕННОЙ ТЕОРЕТИЧЕСКОЙ МАССЫ 1 М ПРОФИЛЯ ИЗ АЛЮМИНИЯ И АЛЮМИНИЕВЫХ СПЛАВОВ

Таблица А.1

Переводные коэффициенты для вычисления приближенной теоретической массы 1 м профиля из алюминиевых сплавов

Марка сплаваПереводной коэффициентМарка сплаваПереводной коэффициент
Для алюминия всех марок0,950В920,954
АМц0,95819150,972
АМцС0,95819250,972
АМг20,94019350,977
АМг30,9371985ч0,948
АМг50,930В48-40,968
АМг60,926ВД10,982
АМг610,930АКМ0,970
Д10,982АК40,970
Д160,976АК60,962
Д16ч0,976АК4-10,982
Д19ч0,968АК4-1ч0,982
Д200,996ВАД10,968
АВ0,947ВД170,965
К48-20,972АД31Е0,950
К48-2пч0,97211610,972
АД310,95011630,975
АД330,95119731,000
АД350,954

Приложение Б (справочное)

ПЕРЕВОДНЫЕ КОЭФФИЦИЕНТЫ ДЛЯ ВЫЧИСЛЕНИЯ ПРИБЛИЖЕННОЙ ТЕОРЕТИЧЕСКОЙ МАССЫ 1 М ПРОФИЛЯ ИЗ МАГНИЕВЫХ СПЛАВОВ

Таблица Б.1

Переводные коэффициенты для вычисления приближенной теоретической массы 1 м профиля из магниевых сплавов

Марка сплава Переводной коэффициент
Для магния всех марок 1,000
МА1 0,978
МА2 0,989
МА2-1 0,990
МА2-1пч 0,990
МА8 0,989
МА12 0,989

Приложение В (справочное)

СООТВЕТСТВИЕ НОМЕРОВ ПРОФИЛЕЙ РАНЕЕ ДЕЙСТВОВАВШИМ ОБОЗНАЧЕНИЯМ

Таблица В.1

Номер профиля Обозначение профиля по каталогу 1966 г. Обозначение профиля по чертежам завода-изготовителя
430001 П 200-2
П 4684-2		 АПР 29, ПК 436-2А, НП 121-1, ПС 25-3, ПК 4362
430003 - ПВ 1336
430005 П 200-4 ПС 885-290, ПВ 1890
430006 П 200-3 С 879
430007 П 200-6 ПВ 882, ПВ 324
430009 - ПК 14684
430010 П 200-9 С 710, ПК 11774
430012 П 200-10 НП 579-1
430013 П 200-12 ПР 125-10, ПС 25-6
430014 - ПК 17259
430015 П 916-2 ПК 9255
430016 П 200-14 ПР 125-11, ПС 25-7
430017 П 200-15 ПВ 1265, ПК 13486, ПС 25-57
430021 П 200-16 ПВ 1371, ПП 156-5, ПК 436-16
430022 П 200-18 ПР 125-1, ПК 8524
430023 - ПК 14067
430025 П 200-22 ПР 125-2, ПС 25-29
430027 - ПК 14087
430028 П 4684-4 ПК 439, ПС 331, ПК 439А
430029 - ПК 16980-1
430030 П 200-24 ПП 257-13, ПК 436-18
430032 П 200-26 ПВ 538, ПК 9507
430034 - ПК 17251-1
430036 П 200-28 ПП 257-3, ПК 436-21
430038 П 200-29 ПК 16979, ПК 436-67
430039 - ПК 16324, ПК 16203
430040 - ПК 17261-1
430041 П 200-30 ПР 125-3
430042 - ПК 15035
430043 - ПК 16979-2
430044 - ПК 14605
430045 - ПК 16063
430046 - ПК 17526
430047 П 200-32 ПК 436-22, ПП 257-11, ПС 25-50, ПК 436-22А
430049 П 200-34 ПС 25-28, С 2164, НП 1760
430050 П 200-35 ПК 0985
430051 - ПК 17369
430052 - ПК 17101
430053 П 200-36 ПР 125-4
430056 П 200-38 ПП 257-2, ПК 436-20
430057 П 200-40 ПК 436-17, ПП 156-6, ПС 25-66
430058 П 200-42 ПР 125-12, ПС 25-2
430059 П 200-44 С 714, ПК 436-47
430060 - ПК 18154
430062 П 200-46 ПР 125-5
430063 П 200-48 ПР 125-13А, ПР 125-13, ПС 25-8
430064 П 200-50 ПП 257-14, НП 1255-1
430065 П 200-52, П 200-54 ПК 436-41, ПС 25-48
430066 П 200-56 С 565, ПК 4305, ПВ 2012, ПК 436-61, ПК 20003, НП 1949
430067 П 200-58 С 2247, ПК 436-19, ПП 257-1, ПС 25-36, ПВ 1783
430068 - ПК 14124-2
430070 - ПК 14124-1
430071 П 200-60 ПК 436-40, ПС 25-45
430073 - С 1204
430075 - С 1170, ПК 14534
430076 П 200-62 ПК 437-3
430078 П 200-64 ПК 437-4
430079 П 200-65 ПК 12094
430080 П 200-66 С 639
430081 П 200-68 ПР 125-14, ПР 125-14Б, ПС 25-9
430085 П 200-72 С 161, ПК 4051
430087 - НП 1376-1
430088 - НП 1373-1
430090 П 200-74 С 680
430091 П 200-76 ПВ 566, НП 722-1
430094 П 200-80 ПК 436-57
430096 П 200-82 С 166, НП 970-1, ПС 25-46
430099 П 200-86 ПР 125-15, ПС 25-5
430100 - ПВ 1433-2, ПК 14562
430102 П 200-87 ПК 436-30
430103 П 200-88 ПК 436-34
430104 П 200-89 С 857
430106 П 200-90 ПК 0188
430108 П 200-92 ПА 156
430110 П 200-94 ПВ 815
430112 П 200-96 ПВ 444, НП 1590
430113 - ПВ 1433-1, ПК 14561
430114 П 200-102, П 200-104 ПК 436-56
430115 П 200-98, П 200-100 ПК 436-55
430116 П 200-106, П 200-108 ПК 436-54
430117 - ПК 15815
430118 - ПК 17911
430121 П 200-110 ПВ 574-3, ПК 20002
430126 - ПК 15814
430127 П 200-120 Ш 70, ПК 4304
430128 П 200-118 ПВ 816
430129 П 200-124 ПК 436-53
430130 П 200-124 ПК 436-68
430131 П 200-126 ПК 0179
430133 П 200-128 ПК 436-44
430134 П 200-130 ПС 25-47, НП 1063-1
430135 - ПК 16359-3
430137 П 200-132 ПК 0163
430139 П 200-136 ПК 436-58
430140 П 200-138 ПК 0103
430141 - ПК 17938
430142 - ПК 17313, С 1733
430143 - НП 1914
430144 - ПК 18821
430145 - ПК 2332
430146 - ПК 2684
430147 - ПК 12518-12
430148 - ПК 19903
430149 - ПК 18820
430150 - ПК 18315
430151 - НП 1468-1
430152 - ПК 8543
430153 - ПК 19998-1
430154 - ПК 19998-2
430155 - ПК 2496
430156 - ПК 2498
430157 - ПК 18061
430159 - ПК 18397
430160 - ПК 2467
430161 - КП 192
430162 - ПК 2078
430163 - ПК 2079
430164 - ПК 18982
430165 - ПК 2419
430167 - ПК 2527
430169 - ПС 885-1104
430715 - ПК 18312
430717 - ПК 5045
430721 - ПВ 1840, ПК 19503
430722 - НП 1757
430724 - ПК 14685
430725 - ПК 15196, С 1324
430726 - С 1789
430728 - НП 1408-1
УДК 669.715-42-126:006.354МКС 77.150.10
77.150.20
Ключевые слова: профили прессованные равнополочные прямоугольные, сплавы алюминиевые и магниевые, номер профилей, размеры, теоретическая масса
