ГОСТ 13.2.013-93. Межгосударственный стандарт. Репрография. Копирография. Тест-оригиналы для контроля качества копий. Основные параметры и размеры

(введен в действие Постановлением Госстандарта России от 13.12.1994 № 311)

Группа Т71.2

Дата введения 1 июля 1995 года

Предисловие

1 РАЗРАБОТАН Всероссийским научно-исследовательским институтом классификации, терминологии и информации по стандартизации и качеству (ВНИИКИ) Госстандарта России

ВНЕСЕН Госстандартом России

2 ПРИНЯТ Межгосударственным Советом по стандартизации, метрологии и сертификации (протокол № 4-93 от 21 октября 1993 г.)

За принятие проголосовали:

Наименование государства	Наименование национального органа по стандартизации
Республика Беларусь	Белстандарт
Российская Федерация	Госстандарт России
Украина	Госстандарт Украины
Республика Молдова	Молдовастандарт

3 В стандарте учтены требования ИСО 446-91 «Мира ИСО № 1. Применение в фотографическом воспроизведении документов», ИСО 3334-89 «Микрофильмирование. Тест-объект № 2. Описание и использование при фотографическом воспроизведении документов» в части размеров и конфигурации знаков ИСО

4 Постановлением Комитета Российской Федерации по стандартизации, метрологии и сертификации от 13 декабря 1994 г. № 311 межгосударственный стандарт ГОСТ 13.2.013-93 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 июля 1995 г.

1 ОБЛАСТЬ ПРИМЕНЕНИЯ

Настоящий стандарт распространяется на тест-оригиналы для контроля качества воспроизведения изображения копировальными аппаратами в процессе их производства и эксплуатации.

Стандарт устанавливает основные параметры и размеры тест-оригиналов и тестовых элементов, расположенных на поле тест-оригиналов.

Требования настоящего стандарта являются обязательными.

2 НОРМАТИВНЫЕ ССЫЛКИ

В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ 2.002-72 ЕСКД. Требования к моделям, макетам и темплетам, применяемым при проектировании

ГОСТ 13.1.701-87 Репрография. Микрография. Тест-объекты для оценки качества изображения. Типы. Методы контроля

ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнение для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды

3 ОБЩИЕ ПОЛОЖЕНИЯ

3.1 Изображение на тест-оригинале должно обеспечивать контроль качества копии при одном или нескольких масштабах воспроизведения.

3.2 Элементы изображения на тест-оригинале предназначены для контроля:

• геометрического искажения;
• оптических плотностей фона и изображения;
• краевого эффекта;
• разрешающей способности изображения;
• читаемости изображения;
• воспроизводимости тонких линий;
• масштаба воспроизведения;
• полноты воспроизведения изображения.

3.3 Тест-оригиналы изготавливают любым способом, обеспечивающим выполнение требований настоящего стандарта. Допускается изготавливать тест-оригиналы методом плоскостного макетирования по ГОСТ 2.002. Оптическая плотность фона основы и наклеек должна быть одинаковой. Следы клея, пометки, морщины, грязные пятна и сгибы не допускаются.

4 ТИПОРАЗМЕРЫ

4.1 Типоразмеры тест-оригиналов устанавливают в зависимости от их форматов от А1 до А4. Тест-оригинал формата А4 является основополагающим при составлении тест-оригиналов форматов А3, А2 и А1.

4.2 Условное обозначение типоразмера тест-оригинала должно содержать обозначения типа тест-оригинала (ТОК — тест-оригинал копирографии); исполнения (Н — на непрозрачной основе; П — на прозрачной основе); формата; обозначение настоящего стандарта.

Пример условного обозначения тест-оригинала на непрозрачной основе формата А3:

ТОК Н-А3 ГОСТ 13.2.013-93

5 СОСТАВ И РАЗМЕРЫ ТЕСТ-ОРИГИНАЛА

5.1 Тест-оригинал формата А4 (рисунки 1 и 2) должен содержать опорную сетку по 5.2, тестовые элементы по 5.3, тест-объекты по 5.9, реперные перекрестья по 5.10 и информационную надпись по 5.11.

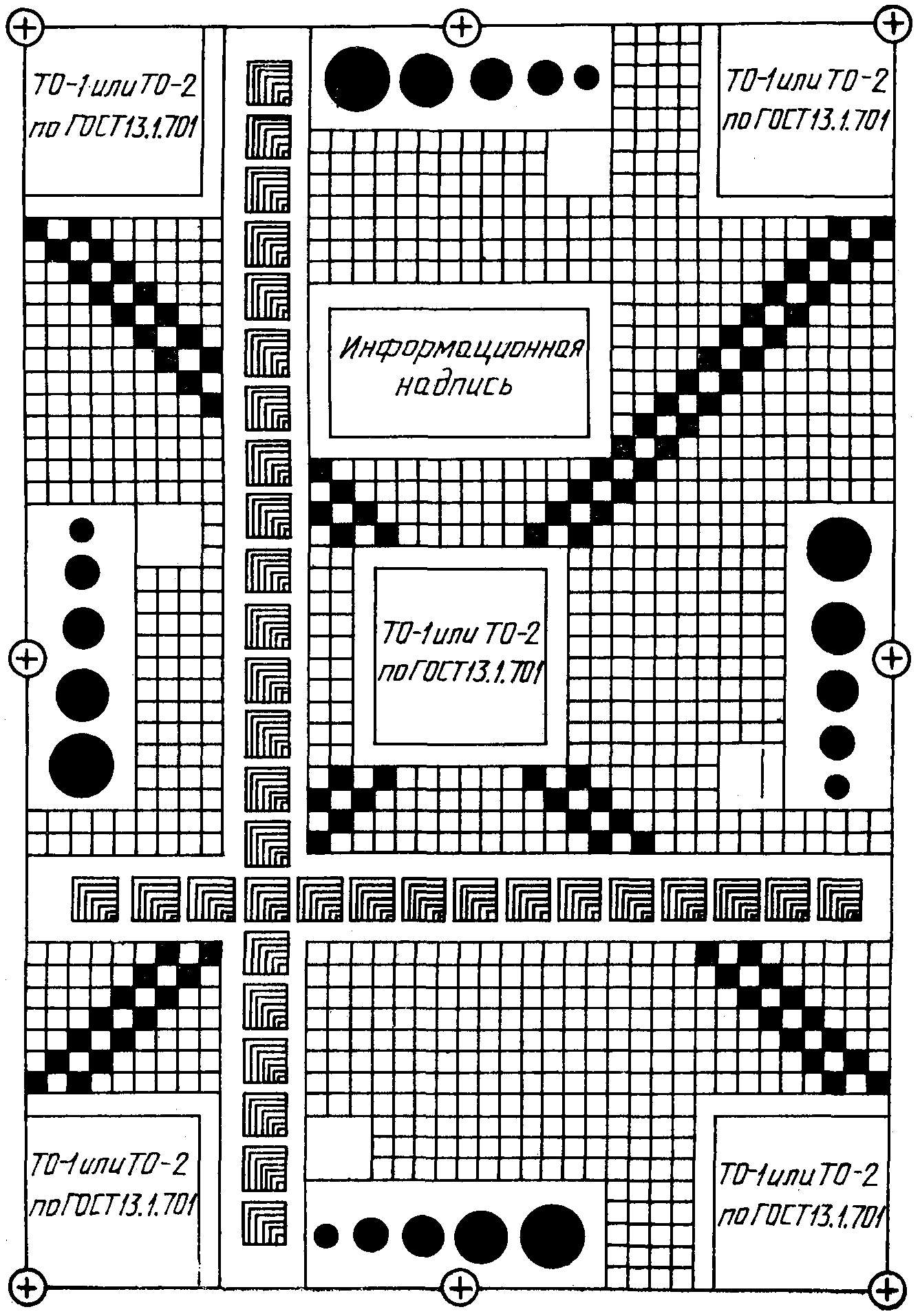

Схема тест-оригинала для контроля качества копий

Рисунок 1

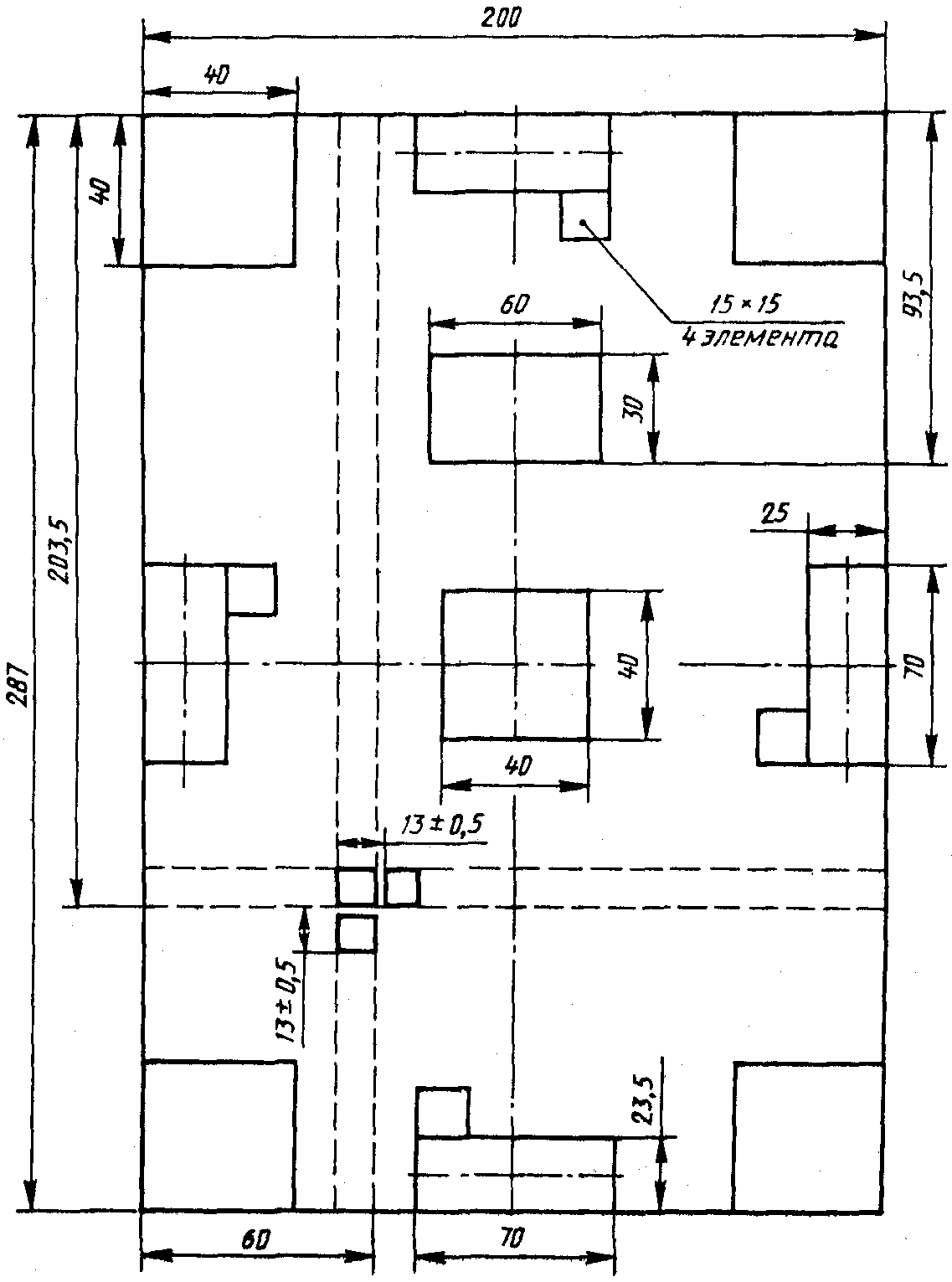

Комплекс тестовых элементов тест-оригинала и их размеры

Рисунок 2

Примечание - Неуказанные предельные отклонения размеров +/- 1 мм.

5.2 Прямоугольная опорная сетка предназначена для размещения тестовых элементов и должна быть выполнена тонкими линиями толщиной (0,2 +/- 0,03) мм в виде квадратов, со стороной (5 +/- 0,5) мм.

5.3 Изображение на тест-оригинале должно содержать следующие тестовые элементы:

• черные квадратные поля для контроля оптической плотности изображения по 5.4;
• белые квадратные поля для контроля оптической плотности фона по 5.5;
• черные круглые поля для определения краевого эффекта по 5.6;
• элементы для контроля ухудшения читаемости вследствие проскальзывания при контактном копировании по 5.8.

5.4 Черные квадратные поля должны быть вписаны в опорную сетку и расположены по центральным диагоналям тест-оригинала.

5.5 Сторона квадрата белых полей для контроля оптической плотности фона должна быть не менее 15 мм.

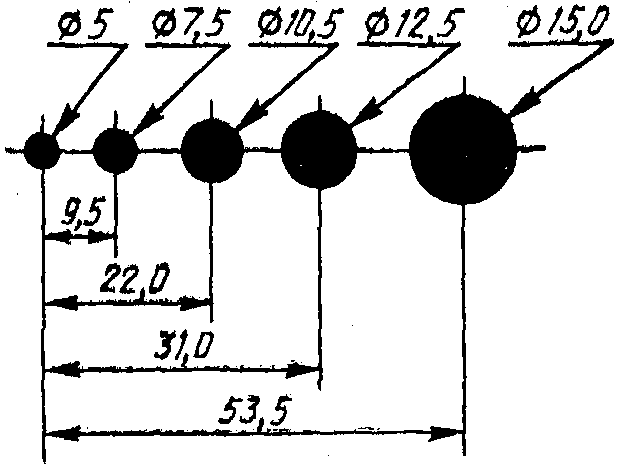

5.6 Размеры и расположение черных круглых полей для определения краевого эффекта должны соответствовать рисункам 1, 2 и 3.

Рисунок 3

5.7 В качестве элементов для контроля воспроизводимости тонких линий следует использовать линии толщиной:

(0,2 +/- 0,03) мм, которыми выполнена опорная сетка, — для масштабов воспроизведения изображения 1:1;

(0,28 +/- 0,04) мм, которыми выполнены квадраты для размещения тест-объектов, — для масштабов воспроизведения изображений 1:1,42;

(0,4 +/- 0,04) мм, которыми выполнены прямоугольники для размещения черных кругов для определения краевого эффекта, — для масштабов воспроизведения изображения 1:2.

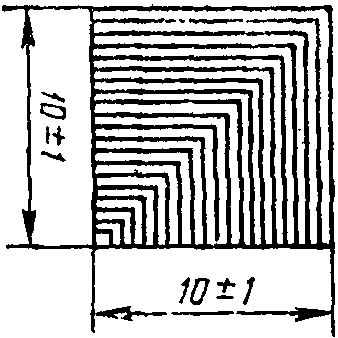

5.8 Элементы для контроля ухудшения читаемости вследствие проскальзывания должны быть выполнены в виде квадратов со стороной размером (10 +/- 1) мм с нанесенными под прямым углом линиями в соответствии с рисунком 4, пространственная частота которых составляет (20 +/- 2) см-1.

Рисунок 4

Квадраты должны быть расположены по двум взаимно перпендикулярным линиям в соответствии с рисунком 2.

5.9 Для определения предела читаемости и разрешающей способности копий следует использовать, соответственно, 16 групп мир тест-объекта ТО-1 по ГОСТ 13.1.701 (с 280-й по 50-ю группу) и 10 групп элементов тест-объекта ТО-2 ГОСТ 13.1.701 (с 1,8-й по 7,1-ю группу). Указанные группы мир и элементов располагают в квадратах со стороной 40 мм (см. рисунки 1 и 2).

5.10 Реперные перекрестья предназначены для контроля кратности воспроизведения изображения и геометрических искажений и расположены по углам тест-оригинала и осям симметрии.

Каждое из восьми реперных перекрестий образуется двумя взаимно перпендикулярными отрезками прямых линий длиной (5 +/- 0,5) мм, заключенными в окружность диаметром (8 +/- 0,5) мм. Перекрестья и окружности выполняют черными линиями толщиной (0,3 +/- 0,05) мм.

5.11 Информационная надпись предназначена для внесения данных о тест-оригинале и содержит:

• наименование (товарный знак) предприятия изготовителя;
• наименование изделия — тест-оригинал;
• обозначение — ТОК А3 ГОСТ 13.2.013;
• дату изготовления;
• номер тест-оригинала.

5.12 Для проведения контроля качества копий формата А4 следует использовать два тест-оригинала формата А4. Первый тест-оригинал должен содержать тест-объекты читаемости ТО-1, второй — тест-объекты разрешения ТО-2.

Допускается использование одного тест-оригинала с заменой одного из тест-объектов на другой в двух противоположных углах.

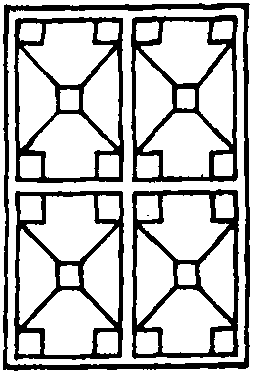

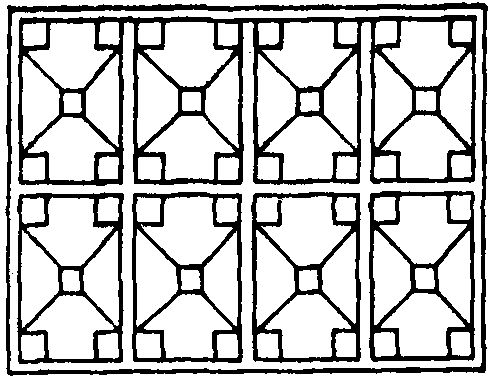

Тест-оригиналы форматов А1, А2 и А3 составляют из тест-оригиналов форматов А4 в соответствии с рисунком 5.

Тест-оригиналы типа ТОК

ТОК А1

ТОК А2

ТОК А3

Рисунок 5

6 ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ И ХАРАКТЕРИСТИКИ

6.1 Технические характеристики ТОК А4 приведены в таблице 1.

Таблица 1

Наименование характеристик	Значения характеристик	Допустимое отклонение, %
1 Размер элемента мир шрифта C, мм	0,71 0,80 0,90 1,00 1,10 1,25 1,40 1,60 1,80 2,00	+/- 3
2 Толщина линий в элементе миры шрифта b, мм	0,101 0,114 0,129 0,143 0,157 0,179 0,200 0,229 0,257 0,286	+/- 3
3 Высота групп элементов миры шрифта 16 b, мм	1,623 1,829 2,057 2,286 2,514 2,857 3,200 3,657 4,114 4,571	+/- 5
4 Размеры линий в тест-объекте разрешения:		+/- 5
ширина 0,5 P, мм, при R:
1,8	0,280
2,0	0,250
2,2	0,228
2,5	0,200
2,8	0,179
3,2	0,157
3,6	0,139
4,0	0,125
4,5	0,111
5,0	0,100
5 Размеры элемента в тест-объекте разрешения:
высота 12 P, мм, при R:
1,8	6,720
2,0	6,000
2,2	5,460
2,5	4,800
2,8	4,284
3,2	3,756
3,6	3,336
4,0	3,000
4,5	2,664	+/- 5
5,0	2,400
ширина 17 P, мм, при R:
1,8	9,520
2,0	8,500
2,2	7,735
2,5	6,800
2,8	6,069
3,2	5,321
3,6	4,726
4,0	4,250
4,5	3,774
5,0	3,400
6 Оптическая плотность фона, ед. плотности, не более	0,1	-
7 Оптическая плотность элементов изображения, ед. плотности	1,0 — 1,2
Примечание — Контроль характеристик проводят на приборах для измерения линейных размеров с погрешностью измерения не выше +/- 0,005 мм (приборы типа УИМ-23, ИЗА-7, ДИП-1). Оптическую плотность измеряют денситометром с погрешностью измерения 0,02 типа ДОН-1.

6.2 Тест-оригиналы следует изготавливать на листовом материале с белой поверхностью (бумага, пленка, фотобумага, фольга), имеющем коэффициент отражения не менее 80% (плотность по отражению не более 0,1) и усадку (изменение линейных размеров при хранении и эксплуатации) не более 1%.

6.3 На тест-оригинале не должно быть:

• дефектов изображения в виде белых пятен размерами более 0,2 x 0,2 мм на черных квадратных и круглых полях;
• посторонних элементов (темных пятен) размерами более 0,2 x 0,2 мм на белых участках.

6.4 Тест-оригинал должен быть укомплектован паспортом с указанием в нем:

• информационных данных по 5.11;
• основных технических характеристик, установленных в технических условиях на тест-оригиналы;
• свидетельства о приемке;
• условий работы;
• условий транспортирования;
• гарантий изготовителя.

7 УСЛОВИЯ РАБОТЫ

7.1 Тест-оригиналы должны быть работоспособными при нормальных значениях климатических факторов внешней среды в соответствии с таблицей 2.

Условия эксплуатации	Значение температуры воздуха, °C
	рабочее			предельное рабочее
	верхнее	нижнее	среднее	верхнее	среднее
Лабораторные, капитальные жилые и другие помещения подобного типа	+35	+10	+20	+40	+1

7.2 Работы с тест-оригиналами следует проводить в перчатках из неэлектризующихся и неворсовых материалов.

7.3 Во избежание повреждения или загрязнения тест-оригиналов их следует брать только за края, избегая соприкасания рабочей поверхности теста с пальцами, металлическими и жирными поверхностями.

7.4 Не допускать попадания на тест-оригиналы влаги, органических растворителей, масел и других жидкостей, грифеля и т.п.

8 ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

8.1 Тест-оригиналы следует транспортировать на всех видах транспорта в соответствии с действующими на них правилами перевозки грузов.

8.2 Условия транспортирования — по ГОСТ 15150.

8.3 Условия хранения: нормальные значения факторов внешней среды по ГОСТ 15150 в интервале температур от 10 до 35 °C при влажности воздуха от 45 до 80%.

8.4 Тест-оригиналы следует хранить в бумажных или полиэтиленовых конвертах, избегая воздействия солнечных лучей.

---
