Утвержден и введен в действие Постановлением Государственного

ТРАНСФОРМАТОРЫ СИЛОВЫЕ МАСЛЯНЫЕ ОБЩЕГО НАЗНАЧЕНИЯ

Постановлением Государственного комитета СССР по стандартам от 26 сентября 1985 г. № 3055 срок действия установлен

с 1 июля 1986 года до 1 января 1991 года

ВНЕСЕН Министерством электротехнической промышленности

Зам. министра Ю.А. Никитин

УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 26 сентября 1985 г. № 3055

Настоящий стандарт распространяется на стационарные силовые масляные трансформаторы общего назначения классов напряжения 110 и 150 кВ, в том числе для электроснабжения угольных шахт с раздельным питанием подземных и наземных токоприемников, предназначенные для нужд народного хозяйства и экспорта.

Трансформаторы должны удовлетворять всем требованиям ГОСТ 11677-85 и настоящего стандарта. Требования к трансформаторам для экспорта, отличающиеся от требований данного стандарта, устанавливают в технических условиях на конкретные типы трансформаторов либо в заказе-наряде внешнеторговой организации.

1. ТИПЫ, ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

1.1. Типы трансформаторов, номинальные напряжения, схемы и группы соединения обмоток, вид, диапазон и число ступеней регулирования напряжения должны соответствовать указанным в табл. 1 — 4.

Таблица 1

(в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от 14.05.1987 № 1598)

<> Трансформаторы подлежат разработке и постановке на производство по заказам потребителей в установленном порядке.*

<**> Только для трансформаторов, предназначенных для капсульных гидроагрегатов.

Примечания

1. Коды ОКП указаны для климатического исполнения У категории размещения 1 по ГОСТ 15150-69.

2. По согласованию между потребителем и изготовителем допускается изготовлять трансформаторы ТДЦ-80000/110 и ТДЦ-125000/110 без ПБВ на стороне ВН, с номинальным напряжением, отличающимся от 121 не более, чем на +/- 5%.

(примечание 2 введено Изменением № 1, утв. Постановлением Госстандарта СССР от 14.05.1987 № 1598)

Таблица 2

Типы, коды ОКП и основные параметры двухобмоточных трансформаторов РПН 110 кВ

Тип трансформатора	Код ОКП	Номинальные значения напряжения, кВ		Схема и группа соединения обмоток	Вид, диапазон и число ступеней регулирования напряжения
		ВН	НН
ТМН-2500/110	34 1151 0061	110	6,6; 11,0	Ун/Д-11	РПН на стороне НН {}_{- 12}^{+ 15}\% ; ступеней
ТМН-6300/110	34 1151 0043	115	6,6; 11,0; 16,5		РПН в нейтрали ВН +/- 16%; +/- 9 ступеней
ТДН-10000/110	34 1151 0055		6,6; 11,0 16,5; 22,0; 34,5
ТДН-16000/110	34 1151 0047
ТДН-25000/110	-		38,5
ТДН-40000/110	34 1161 0094
ТРДН-25000/110	34 1151 0030		6,6-6,6; 11,0-11,0; 11,0-6,6	Ун/Д-Д-11-11
ТРДНС-25000/110 <*>	-		6,3-6,3; 10,5-10,5;10,5 — 6,3;
ТРДН-40000/110	34 1161 0066		6,6-6,6; 11,0-11,0; 11,0-6,6
ТРДНС-40000/110 <*>	-		6,3-6,3; 10,5-10,5;10,5 — 6,3
ТРДН-63000/110	34 1161 0079		6,6-6,6; 11,0-11,0; 11,0-6,6
ТРДНС-63000/110 <*>	-		6,3-6,3; 10,5-10,5;10,5 — 6,3
ТРДН-80000/110	34 1161 0080		6,6-6,6; 11,0-11,0; 11,0-6,6
ТДН-63000/110	34 1161		38,5	Ун/Д-11
ТДН-80000/110	34 1161
ТРДЦН-125000/110	34 1171 0010		10,5-10,5	Ун/Д-Д-11-11

(в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от 14.05.1987 № 1598, Изменения № 3, утв. Постановлением Госстандарта СССР от 27.12.1991 № 2202)

Примечания:

1. В обозначениях типов трансформаторов (например, ТДТНШ-16000/110, ТДТНШ-25000/110 и т.п.) буква Ш означает, что данные трансформаторы предназначены для электроснабжения угольных шахт с раздельным питанием подземных и наземных токоприемников.

2. Все обмотки, кроме обмотки СН напряжением 34,5 кВ, рассчитаны на номинальную мощность трансформатора. Обмотка напряжением 34,5 кВ рассчитана на нагрузку, равную 90% номинальной мощности трансформатора.

3. Коды ОКП указаны для климатического исполнения У категории размещения 1 по ГОСТ 15150-69.

4. По согласованию между потребителем и изготовителем допускается изготовлять трансформаторы типов ТМТН-6300/110, ТДТН-10000/110, ТДТН-16000/110, ТДТН-25000/110 и ТДТН-40000/110 с ПБВ на стороне СН — 22 кВ +/- (2 x 2,5%) и типа ТДТН-80000/110 для действующих установок с номинальным напряжением на стороне СН, отличающимся от 38,5 кВ не более чем на +/- 5% или с ПБВ +/- (2 x 2,5%).

(примечание 4 введено Изменением № 1, утв. Постановлением Госстандарта СССР от 14.05.1987 № 1598)

Типы, коды ОКП и основные параметры трансформаторов 150 кВ

<> Трансформаторы подлежат разработке и постановке на производство по заказам потребителей в установленном порядке.*

Примечание. В трехобмоточных трансформаторах все обмотки рассчитаны на номинальную мощность трансформатора.

1.2. Трансформаторы выпускаются с двумя уровнями потерь холостого хода и тока холостого хода.

Для трансформаторов первого уровня значения потерь холостого хода и тока холостого хода не должны быть более указанных в табл. 5 - 7. Предельные отклонения — по ГОСТ 11677-85. Трансформаторы с наименьшими потерями изготавливают из стали марки 3405 толщиной 0,30 мм и других более высококачественных сталей (марок 3406, 3407, 3408 и др.).

Для трансформаторов второго уровня устанавливают значения потерь холостого хода и тока холостого хода более значений, установленных в табл. 6 - 7 (с предельными отклонениями по ГОСТ 11677-85), но не более чем на 10% по потерям холостого хода и 30% по току холостого хода.

Для трансформаторов, значения потерь холостого хода и тока холостого хода которых установлены в табл. 5, второй уровень не допускается.

1.3. Номинальные напряжения ответвлений обмоток указаны в справочном приложении 1.

1.4. Значения напряжения короткого замыкания на крайних ответвлениях трансформаторов РПН указаны в обязательном приложении 2.

1.5. Габаритные размеры, полная масса, удельная масса, масса масла, транспортная масса трансформаторов не более указанных в обязательном приложении 3.

(в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от 14.05.1987 № 1598)

1.6. Расстояния между осями вводов, расположение вводов в плане указаны в справочном приложении 4.

1.7. Установленная мощность двигателей системы охлаждения указана в обязательном приложении 5.

1.8. Габаритные размеры и массу грузовых мест при транспортировании по железным дорогам устанавливают в конструкторской документации на трансформатор.

Таблица 5

(в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от 14.05.1987 № 1598)

<*> Сноска исключена с 01.09.1988. - Изменение № 2, утв. Постановлением Госстандарта СССР от 15.03.1988 № 548.

Примечания:

1. Значения потерь короткого замыкания указаны на основном ответвлении для основной пары обмоток ВН-СН.

2. Значения напряжения короткого замыкания указаны на основном ответвлении обмоток.

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1 Общие положения

2.1.1. Трансформаторы должны изготовлять в соответствии с требованиями настоящего стандарта по рабочим чертежам, утвержденным в установленном порядке.

2.1.2. Трансформаторы с системой охлаждения вида Д должны допускать при отключенном дутье длительную нагрузку не менее 60% номинальной.

2.1.3. Трансформаторы должны быть заполнены трансформаторным маслом, по физико-химическим показателям (кроме натровой пробы и цвета) не уступающим показателям масла по ГОСТ 10121-76 и ГОСТ 982-80 (кроме масла ТК).

(в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от 14.05.1987 № 1598)

Допускается применение трансформаторных масел марок ГК и ТКп по НТД на масла.

(абзац введен Изменением № 1, утв. Постановлением Госстандарта СССР от 14.05.1987 № 1598; в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от 15.03.1988 № 548)

2.2. Трансформаторы должны допускать работу с разземленной нейтралью обмоток высшего напряжения при условии защиты нейтрали соответствующим разрядником.

2.3 Требования к конструкции

2.3.1 Требования к расположению основных элементов трансформатора.

2.3.1.1. Расположение вводов в плане должно соответствовать одному из вариантов, указанному на черт. 1 - 3.

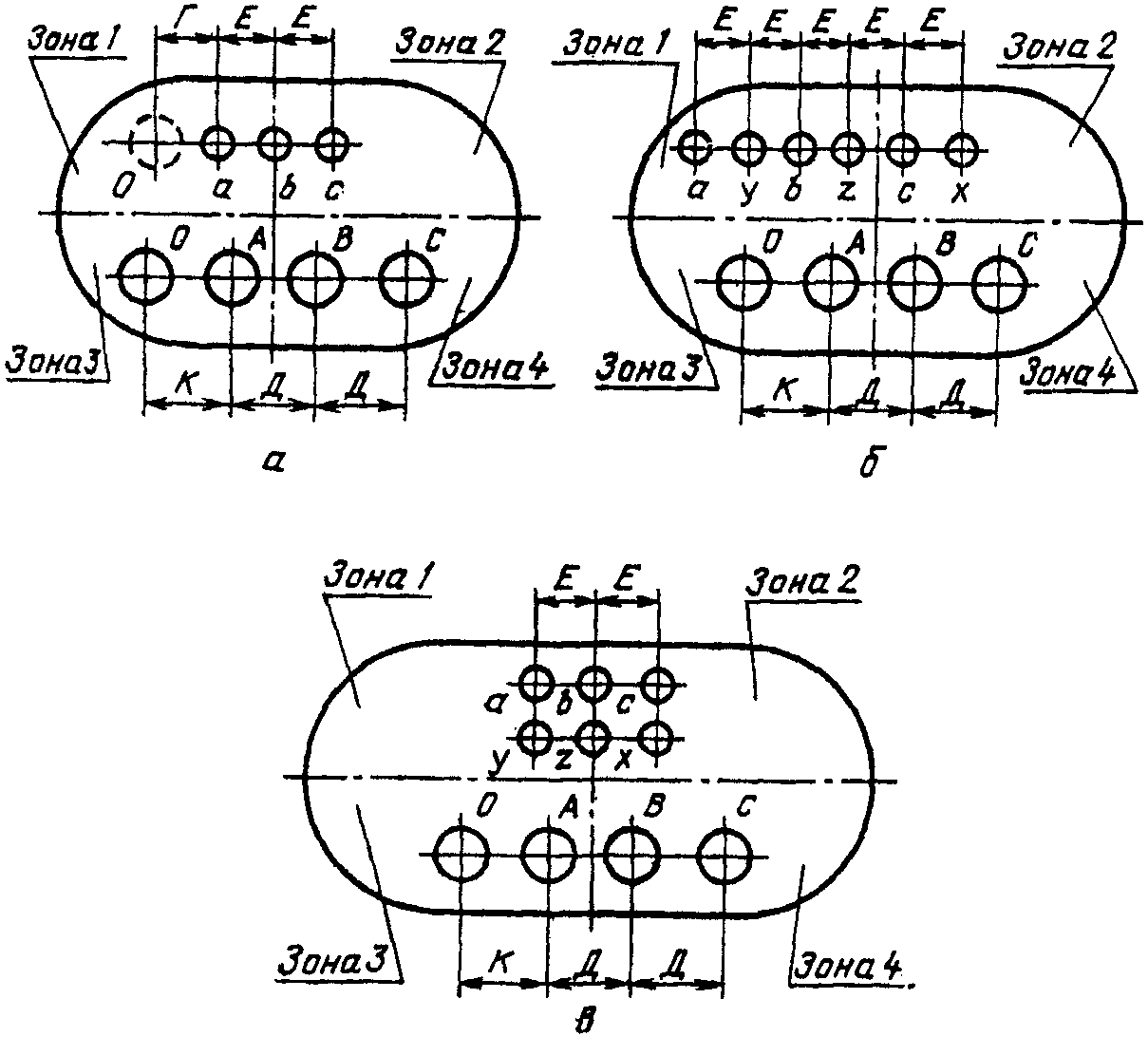

Двухобмоточные трансформаторы

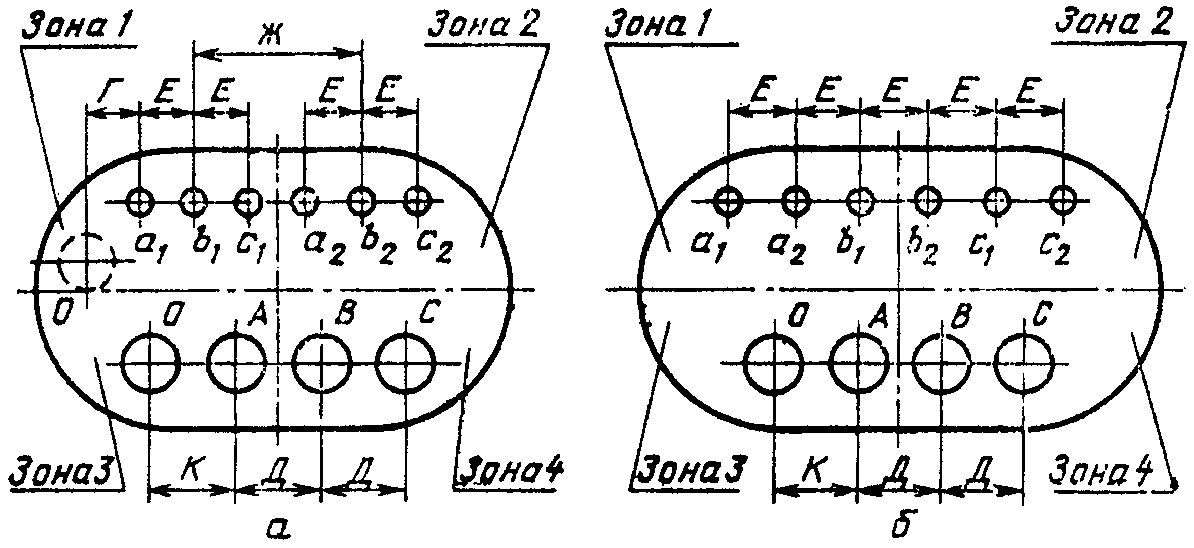

Двухобмоточные трансформаторы с расщепленной обмоткой НН

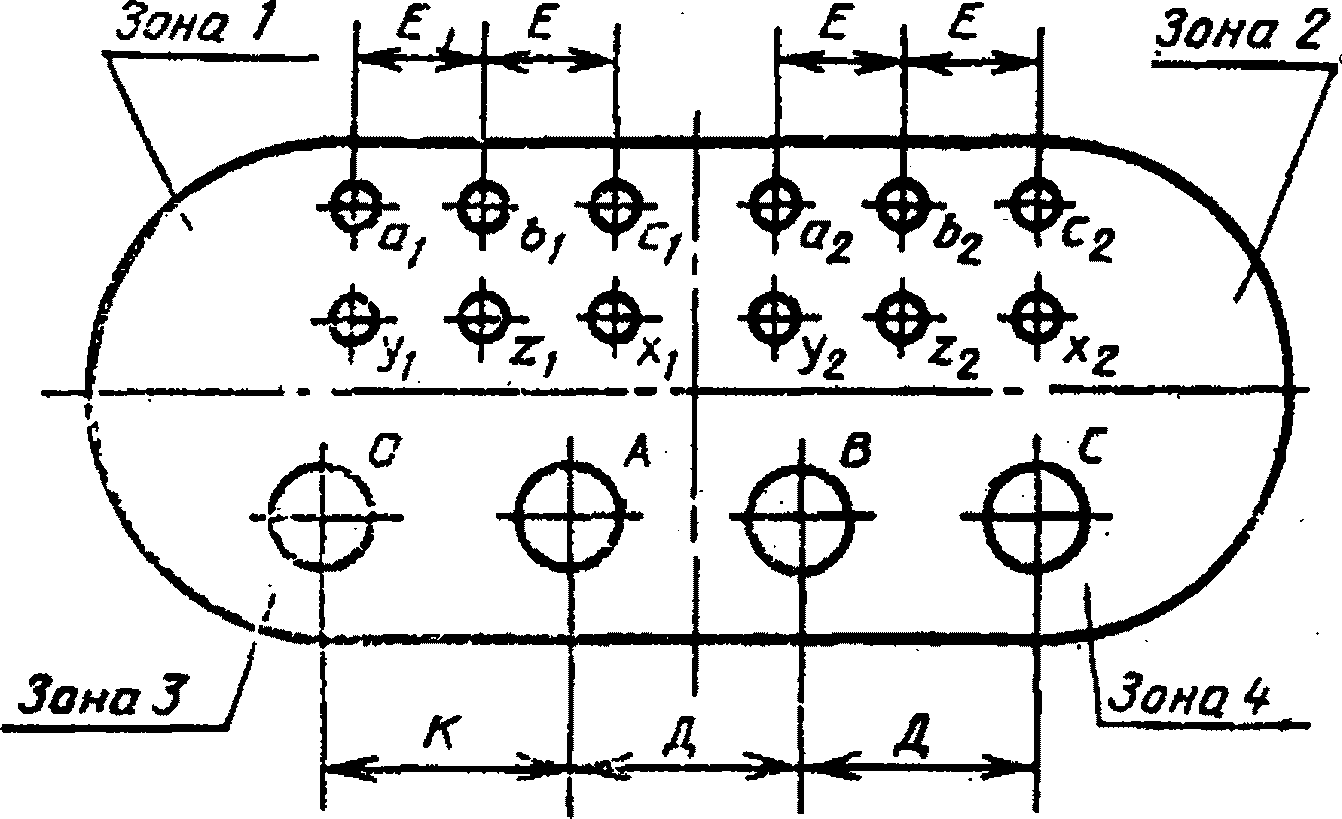

Черт. 2в

(чертеж 2в введен Изменением № 1, утв. Постановлением Госстандарта СССР от 14.05.1987 № 1598)

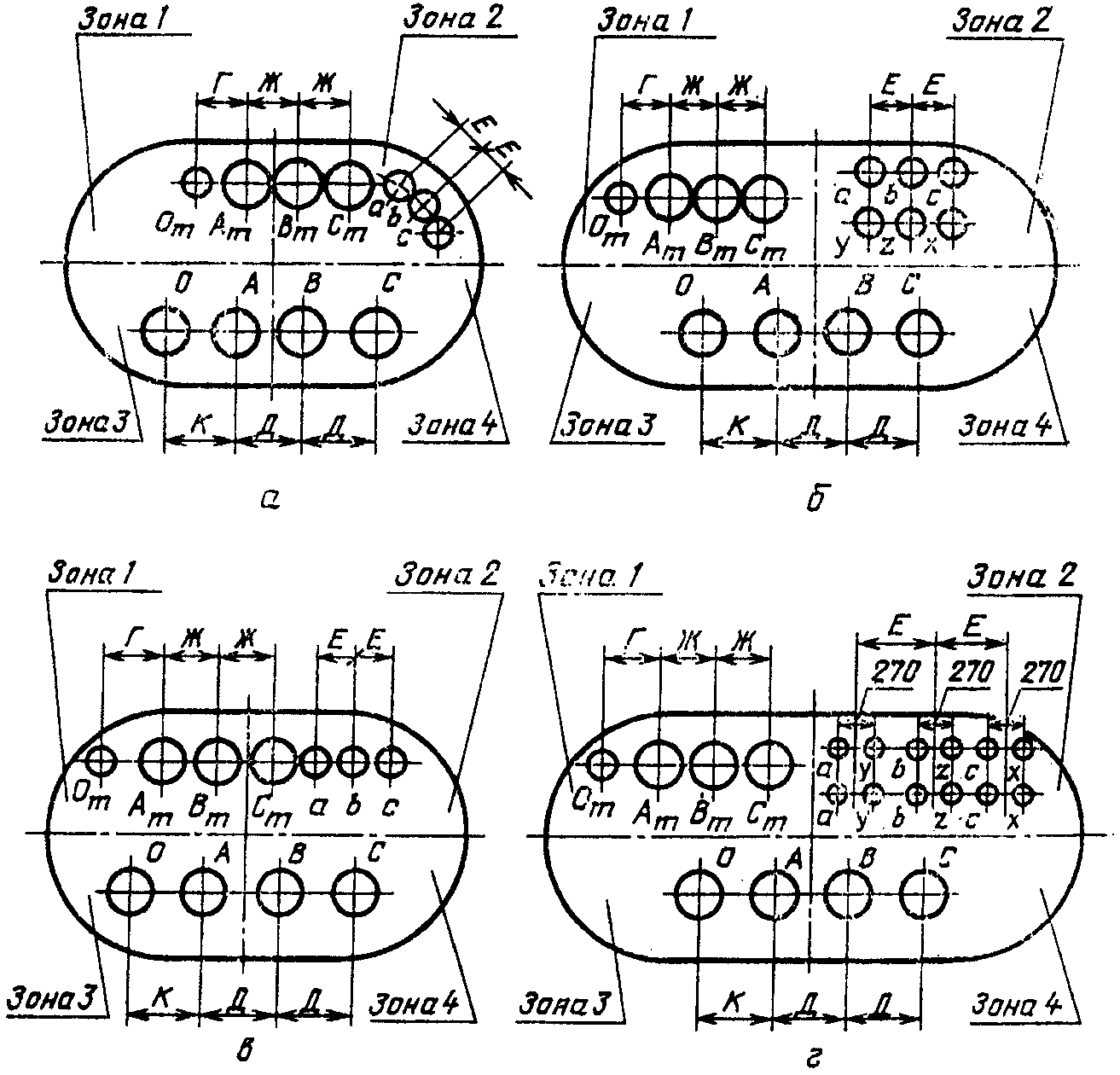

Трехобмоточные трансформаторы

Черт. 3

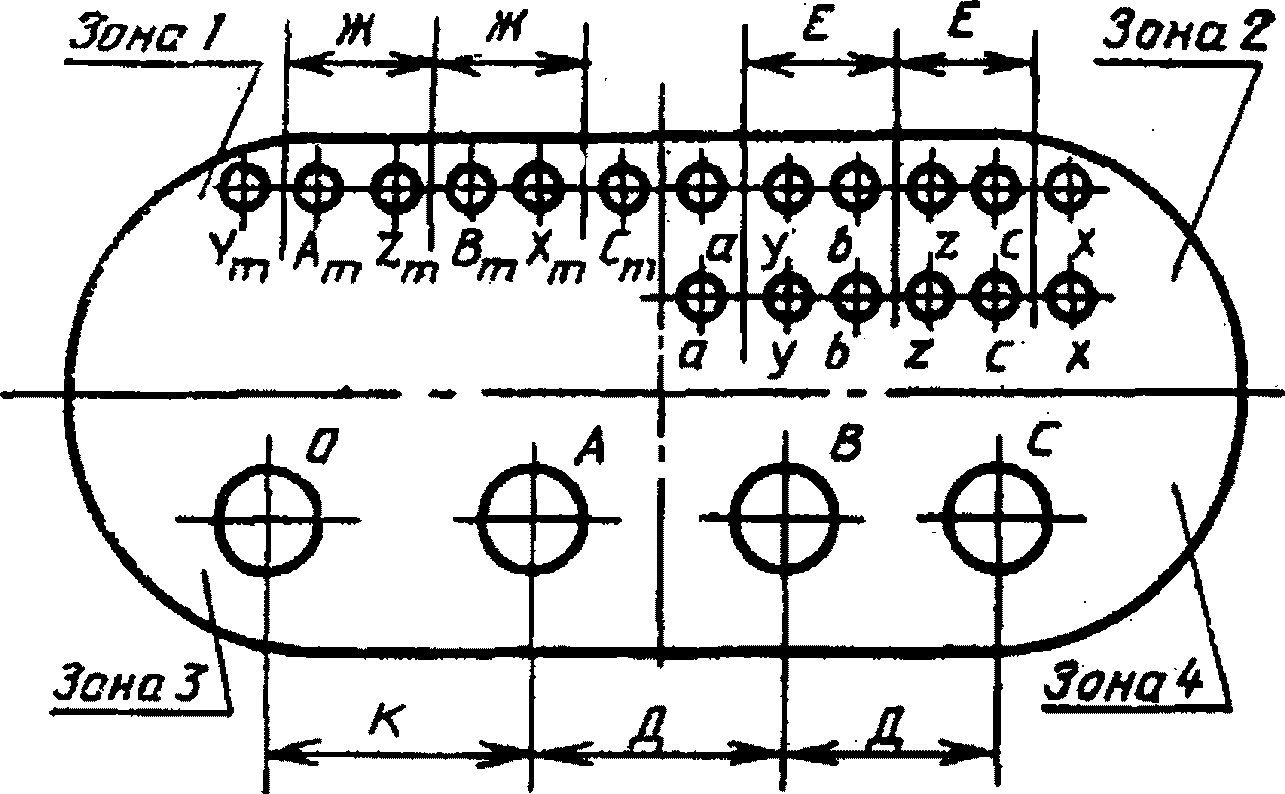

Черт. 3д

(чертеж 3д введен Изменением № 1, утв. Постановлением Госстандарта СССР от 14.05.1987 № 1598)

2.3.1.2. Вводы ВН должны быть расположены в зонах 3 и 4. Допускается расположение ввода нейтрали ВН в зоне 1, ввода фазы A частично в зоне 1 и ввода фазы C частично в зоне 2.

2.3.1.3. Вводы НН двухобмоточных трансформаторов должны быть расположены в зонах 1 и 2. Вводы НН трехобмоточных трансформаторов должны быть расположены в зоне 2.

2.3.1.4. При расположении вводов НН в два ряда допускается замена местами (из конструктивных соображений) вводов a и y, b и z, c и x.

2.3.1.5. Вводы СН трехобмоточных трансформаторов должны быть расположены в зонах 1 и 2.

2.3.1.6. Приводы переключающих устройств ПБВ обмоток среднего напряжения трехобмоточных трансформаторов должны быть расположены в зонах 1 и 2 или на стенке бака на уровне, доступном с земли.

2.3.1.7. Приводы переключающих устройств ПБВ обмоток высшего напряжения двухобмоточных трансформаторов ПБВ должны быть расположены на крышке бака или на стенке бака на уровне, доступном с земли.

2.3.1.8. Расположение вводов трехфазных двухобмоточных трансформаторов с расщепленной обмоткой НН мощностью до 80 МВ·А включительно должно быть по черт. 2а, а мощностью 125 МВ·А — по черт. 2б.

По согласованию между потребителем и изготовителем допускается изготовление трансформаторов типа ТРДН (ТРДЦН)-63000/110 с расположением вводов по черт. 2в.

(абзац введен Изменением № 1, утв. Постановлением Госстандарта СССР от 14.05.1987 № 1598)

2.3.1.9. Расширитель должен быть расположен вдоль узкой стороны трансформатора. Допускается расположение расширителя вдоль длинной стороны трансформатора.

2.3.2 Требования к трансформаторам тока.

2.3.2.1. Номинальные первичные и вторичные токи трансформаторов тока указаны в рекомендуемом приложении 6.

2.3.2.2. На стороне высшего напряжения и нейтрали обмоток высшего напряжения двух- и трехобмоточных трансформаторов мощностью 6,3 МВ·А и выше, а также на стороне среднего напряжения трехобмоточных трансформаторов должно быть установлено по два трансформатора тока.

Примечания:

1. На стороне среднего напряжения трансформатора при классе напряжения обмотки СН ниже 20 кВ трансформаторы тока не устанавливают.

2. Трансформаторы тока не устанавливают на нейтрали обмоток среднего напряжения трансформатора.

2.3.2.3. На стороне высшего напряжения трансформатора мощностью 2,5 МВ·А должно быть установлено по два трансформатора тока. На нейтрали обмотки высшего напряжения трансформаторы тока не устанавливают.

2.3.2.4. Вторичные токи трансформаторов тока должны быть одинаковыми. Допускается, по согласованию между потребителем и изготовителем, устанавливать трансформаторы тока со стороны высшего и среднего напряжения трансформатора с неодинаковыми вторичными токами.

2.3.3 Требования к колее для перемещения трансформаторов.

2.3.3.1. Перемещение трансформаторов в полностью собранном виде по рельсовому пути, в пределах объекта его установки должно осуществляться на поворотных каретках.

2.3.3.2 Колея для продольного перемещения — 1524 мм.

Колея для поперечного перемещения должна соответствовать указанной в обязательном приложении 7.

2.3.3.3. Размер между осями двух колей при перемещении трансформаторов мощностью 400 МВ·А должен быть 5140 мм. Для трансформаторов других мощностей размер не нормируют.

2.3.4 Каждый трансформатор должен иметь:

а) запорное устройство на нижнем конце трубы, присоединенной к верхней части бака, для подключения маслоочистительной установки и заливки масла. Запорное устройство должно быть расположено на доступной обслуживающему персоналу высоте от земли. Условный проход запорного устройства 50 мм.

Примечание. В трансформаторе мощностью 2,5 МВ·А допускается расположение запорного устройства на крышке бака;

б) запорное устройство в нижней части бака для присоединения маслоочистительной установки и слива масла. Это запорное устройство и запорное устройство, указанное в подпункте а, должны быть расположены на противоположных сторонах трансформатора.

Условный проход запорного устройства:

80 мм — для трансформаторов мощностью до 32 МВ·А;

100 мм — для трансформаторов мощностью 40 МВ·А и более;

в) запорное устройство в нижней части бака для отбора пробы масла;

г) пробку на дне бака для слива остатков масла;

д) запорное устройство для присоединения вакуум-насоса, расположенное на верхней части бака. Условный проход запорного устройства 50 мм.

2.3.5. Трансформаторы одного типа, изготовляемые для нужд народного хозяйства разными предприятиями, должны иметь одинаковые присоединительные размеры вводов и места установки домкратов.

2.3.6. В двухобмоточных трансформаторах мощностью 25 МВ·А и более класса напряжения 110 кВ, 32 МВ·А и более класса напряжения 150 кВ должна быть предусмотрена возможность подвода экранированных токопроводов к вводам НН, а в трансформаторах типа ТДТНШ всех мощностей — к вводам НН и СН.

2.3.7. Трансформаторы должны быть рассчитаны для условий транспортирования на открытом подвижном составе железнодорожного транспорта.

2.4 Требования к надежности — по ГОСТ 11677-85.

2.5. Требования по устойчивости к внешним воздействиям — по ГОСТ 11677-85.

2.6. Нагрузочная способность трансформаторов — по ГОСТ 11677-85.

В трансформаторах типа ТДТНШ допустимые систематические и аварийные перегрузки обмоток НН и СН не должны превышать их номинальную мощность, а обмотки ВН — по ГОСТ 14209-85.

(п. 2.6 введен Изменением № 2, утв. Постановлением Госстандарта СССР от 15.03.1988 № 548)

3. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

3.1. Требования безопасности, в том числе и пожарной безопасности, должны соответствовать ГОСТ 11677-85.

4. КОМПЛЕКТНОСТЬ

4.1 В комплект трансформатора должна входить активная часть в рабочем баке и следующие составные части:

расширитель с маслоуказателем по ГОСТ 11677-85;

предохранительный клапан (предохранительные клапаны) или предохранительная труба;

отсечной клапан в соответствии с ГОСТ 12.2.007.2-75;

поворотные каретки (при установке трансформатора на каретках);

радиаторы, радиаторы с вентиляторами, водомаслоохладители с электронасосами, охладители с электронасосами и вентиляторами;

маслопроводы, арматура и контрольно-измерительная аппаратура, устанавливаемая на маслопроводах навесных систем охлаждения и ГОУ;

шкаф (шкафы) автоматического управления системой охлаждения;

встроенные трансформаторы тока в соответствии с п. 2.3.2;

контрольные кабели и коробка зажимов для присоединения контрольных кабелей;

газовое реле для защиты трансформатора и защитное реле для устройства РПН;

устройство для отбора проб газа из газового реле с уровня установки трансформатора (по согласованию между потребителем и изготовителем);

(в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от 14.05.1987 № 1598)

газоотводные трубы;

термометры манометрические сигнальные;

компенсаторы (при вынесенной системе охлаждения);

вводы;

устройство РПН (для соответствующих трансформаторов) комплектно с аппаратурой автоматического регулирования согласно ГОСТ 24126-80;

фильтры в соответствии с ГОСТ 11677-85;

воздухоосушители;

табличка трансформатора;

комплект запасных частей и необходимого специального инструмента согласно ведомости ЗИП.

4.2 К трансформатору должна прилагаться следующая техническая документация:

4.2.1 Паспорта:

трансформатора;

комплектующих трансформатор изделий.

4.2.2 Эксплуатационная документация по ГОСТ 2.601-68 и ремонтная документация:

техническое описание и инструкция по эксплуатации, включающая раздел по ремонту трансформатора;

(в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от 14.05.1987 № 1598)

инструкция по транспортированию, хранению, монтажу и вводу в эксплуатацию трансформаторов;

технические описания и инструкции по эксплуатации и ремонту системы охлаждения, переключающего устройства и его привода, маслоуказателя, встроенных трансформаторов тока, газового реле, фильтров, воздухоосушителей, других приборов, установленных на трансформаторе;

ведомость эксплуатационных документов;

ведомость ЗИП.

4.2.3 Чертежи:

габаритный;

системы охлаждения;

установки расширителя и лестницы;

установки контрольных кабелей;

отводов;

автоматики системы охлаждения;

охладителя;

установок трансформаторов тока;

исключено с 01.11.1987. - Изменение № 1, утв. Постановлением Госстандарта СССР от 14.05.1987 № 1598;

исключено с 01.11.1987. - Изменение № 1, утв. Постановлением Госстандарта СССР от 14.05.1987 № 1598;

схемы заземления трансформатора;

схемы переключающего устройства РПН и электрической принципиальной схемы его управления;

активной части или монтажа обмоток и главной изоляции;

схемы принципиальной электрической трансформатора;

установки трансформатора на открытом подвижном составе.

Примечания:

1. Техническую документацию прилагают в одном экземпляре.

2. Наименование технической документации допускается изменять без изменения содержания документа.

5. ПРАВИЛА ПРИЕМКИ

5.1. Правила приемки должны соответствовать ГОСТ 11677-85 и настоящему стандарту.

5.2. Испытания бака на механическую прочность на транспортере в статическом режиме — для трансформаторов, транспортируемых на транспортерах сочлененного типа.

6. МЕТОДЫ КОНТРОЛЯ

6.1. Методы контроля должны соответствовать ГОСТ 11677-85 и настоящему стандарту.

6.1.1. Испытания баков трансформаторов на плотность должны проводить столбом масла в течение 3 ч. Высота столба масла должна быть 3+0,3 м над верхним уровнем крышки бака, температура масла 10 — 60 °C.

6.1.2. Испытания на нагрев трансформаторов типов ТРДН, ТРДЦН с одинаковым напряжением частей обмотки низшего напряжения должны проводить, как для двухобмоточных трансформаторов (т.е. при параллельном соединении частей обмотки низшего напряжения), а испытания грозовыми импульсами, — как для трехобмоточных трансформаторов.

7. МАРКИРОВКА, УПАКОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

7.1 Маркировка

7.1.1 Маркировка — по ГОСТ 11677-85.

7.1.2. Транспортная маркировка грузовых мест проводится по ГОСТ 14192-77 и содержит основные, дополнительные, информационные надписи и манипуляционные знаки.

7.2. Упаковку демонтированных составных частей, запасных частей и технической документации должны выполнять в соответствии с рабочими чертежами, выполненными на основании требований ГОСТ 23216-78 и ГОСТ 11677-85.

7.3. Транспортирование трансформаторов — по ГОСТ 11677-85.

7.4. Условия хранения трансформаторов в части воздействия климатических факторов — 8 по ГОСТ 15150-69, демонтированных и запасных частей — 5 по ГОСТ 15150-69. Срок сохраняемости в упаковке и консервации изготовителя — один год.

Хранение трансформаторов должны осуществлять в соответствии с требованиями ГОСТ 23216-78 и эксплуатационной документацией.

8. УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ

8.1. Эксплуатацию трансформаторов должны проводить в соответствии с требованиями ГОСТ 11677-85 и эксплуатационной документацией.

8.2. Вскрывание активной части трансформаторов после введения в эксплуатацию — в соответствии с инструкцией по эксплуатации.

9. ГАРАНТИИ ИЗГОТОВИТЕЛЯ

9.1 Гарантии изготовителя — по ГОСТ 11677-85.

Приложение 1 Справочное

НОМИНАЛЬНЫЕ НАПРЯЖЕНИЯ ОТВЕТВЛЕНИЙ ОБМОТОК

Таблица 1

Трансформаторы с ПБВ

Таблица 2

Трансформаторы РПН 110 кВ для числа ступеней

Трансформаторы РПН 110 кВ для числа ступеней +/- 9

Трехобмоточные трансформаторы РПН 110 кВ

Приложение 3

Таблица 4

(сноска в ред. Изменения № 2, утв. Постановлением Госстандарта СССР от 15.03.1988 № 548)

(таблица 2 в ред. Изменения № 2, утв. Постановлением

<*> Выпускаются до 01.07.88.

<**> Выпускаются с 01.07.88.

Двухобмоточные трансформаторы 150 кв

<*> Размер колеи трансформатора устанавливают по результатам приемочных испытаний.

<**> Сноска исключена с 01.09.1988. - Изменение № 2, утв. Постановлением Госстандарта СССР от 15.03.1988 № 548.
