ГОСТ 12182.4-80. Межгосударственный стандарт. Кабели, провода и шнуры. Метод проверки стойкости к перемотке
(утв. и введен в действие Постановлением Госстандарта СССР от 09.04.1980 № 1612)
(ред. от 01.09.1992)
Примечание
Документ включен в Перечень международных и региональных (межгосударственных) стандартов, а в случае их отсутствия — национальных (государственных) стандартов, содержащих правила и методы исследований (испытаний) и измерений, в том числе правила отбора образцов, необходимые для применения и исполнения требований технического регламента Таможенного союза «О безопасности низковольтного оборудования» (ТР ТС 004/2011) и осуществления оценки соответствия объектов технического регулирования (Решение Коллегии Евразийской экономической комиссии от 11.05.2023 № 55). Документ включен в Перечень стандартов, содержащих правила и методы исследований (испытаний) и измерений, в том числе правила отбора образцов, необходимые для применения и исполнения требований технического регламента Таможенного союза «О безопасности низковольтного оборудования» (ТР ТС 004/2011) и осуществления оценки (подтверждения) соответствия продукции (Решение Комиссии Таможенного союза от 16.08.2011 № 768). Документ включен в Перечень национальных стандартов, содержащих правила и методы исследований (испытаний) и измерений, в том числе правила отбора образцов, необходимых для применения и исполнения Федерального закона от 27.12.2009 № 347-ФЗ и осуществления оценки соответствия (Распоряжение Правительства России от 29.07.2010 № 1284-р). С 1 июля 2003 года до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в пункте 1 статьи 46 Федерального закона от 27.12.2002 № 184-ФЗ. Документ введен в действие с 1 января 1982 года. Взамен ГОСТ 12182.4-71.
Утвержден и введен в действие
Постановлением Государственного
комитета СССР по стандартам
от 9 апреля 1980 г. № 1612
МЕТОД ПРОВЕРКИ СТОЙКОСТИ К ПЕРЕМОТКЕ
Cables, wires and cords.
Method of control of re-winding strength
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством электротехнической промышленности СССР
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 09.04.80 № 1612
4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
| Обозначение НТД, на который дана ссылка | Номер пункта |
|---|---|
| ГОСТ 12182.0-80 | 1.1, 2.1, 3.1, 4.1, 4.5, 5.1 |
5. Ограничение срока действия снято Постановлением Госстандарта СССР от 05.07.91 № 1218
6. ИЗДАНИЕ с Изменением № 1, утвержденным в сентябре 1992 г. (ИУС 12-92)
Настоящий стандарт распространяется на кабели, провода и шнуры, предназначенные для подключения неподвижных и подвижных электрических установок, и устанавливает метод проверки стойкости их к перемотке.
1. ОТБОР ОБРАЗЦОВ
1.1. Отбор образцов должен производиться по ГОСТ 12182.0.
Длина образца должна быть указана в нормативно-технической документации (НТД) на кабельные изделия.
(Измененная редакция, Изм. № 1).
2. АППАРАТУРА

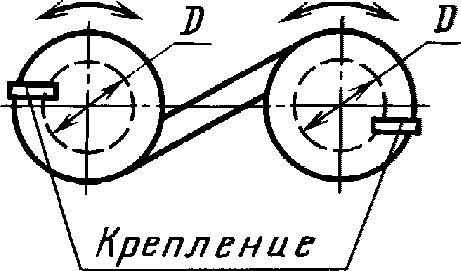

2.1 Для испытаний должен применяться стенд, соответствующий требованиям ГОСТ 12182.0 и содержащий:
- отдающе-приемочное устройство, обеспечивающее перемотку образцов со скоростью не менее 0,15 м/с;
- сменные барабаны диаметрами, указанными в п. 2.2 настоящего стандарта;
- механизм, обеспечивающий плавность пуска, остановки и изменения направления перемотки;
- натяжное устройство.
2.2. Диаметры шеек барабанов должны соответствовать указанным в НТД на кабельные изделия.
Рекомендуемый набор сменных барабанов должен соответствовать ряду 10, 20, 40, 60, 80, 100 мм. Допускаемые отклонения от заданных размеров не должны превышать +/- 10%.
2.3. Натяжное устройство стенда должно обеспечивать натяжение образца, достаточное для плотной намотки без ослабления и перепутывания витков.
3. ПОДГОТОВКА К ИСПЫТАНИЯМ
3.1. Подготовка образцов и стенда к испытаниям должна проводиться в соответствии с требованиями ГОСТ 12182.0.
4. ПРОВЕДЕНИЕ ИСПЫТАНИЙ
4.1. Испытания должны проводиться в соответствии с ГОСТ 12182.0.
4.2. Цикл испытания заключается в перемотке образца с одного барабана на другой и обратно таким образом, чтобы элементы конструкции кабельных изделий, растягиваемые в первом случае, были сжимаемыми во втором.
4.3. Число циклов испытаний должно соответствовать требованиям НТД на кабельные изделия.
4.4. Перемотка должна осуществляться таким образом, чтобы на барабане, с которого производится сматывание, в момент изменения направления перемотки оставалось не менее двух витков.
Витки должны плотно прилегать к шейке барабана; набегание витков друг на друга не допускается.
4.5. Условия проведения испытаний должны соответствовать требованиям ГОСТ 12182.0.
5. ОБРАБОТКА РЕЗУЛЬТАТОВ
5.1. Обработка результатов испытаний должна проводиться в соответствии с требованиями ГОСТ 12182.0.
