ГОСТ 12182.2-80. Межгосударственный стандарт. Кабели, провода и шнуры. Метод проверки стойкости к навиванию
(утв. и введен в действие Постановлением Госстандарта СССР от 09.04.1980 № 1612)
(ред. от 01.09.1992)
Примечание
Документ включен в Перечень международных и региональных (межгосударственных) стандартов, а в случае их отсутствия — национальных (государственных) стандартов, содержащих правила и методы исследований (испытаний) и измерений, в том числе правила отбора образцов, необходимые для применения и исполнения требований технического регламента Таможенного союза «О безопасности низковольтного оборудования» (ТР ТС 004/2011) и осуществления оценки соответствия объектов технического регулирования (Решение Коллегии Евразийской экономической комиссии от 11.05.2023 № 55). Документ включен в Перечень стандартов, содержащих правила и методы исследований (испытаний) и измерений, в том числе правила отбора образцов, необходимые для применения и исполнения требований технического регламента Таможенного союза «О безопасности низковольтного оборудования» (ТР ТС 004/2011) и осуществления оценки (подтверждения) соответствия продукции (Решение Комиссии Таможенного союза от 16.08.2011 № 768). Документ включен в Перечень национальных стандартов, содержащих правила и методы исследований (испытаний) и измерений, в том числе правила отбора образцов, необходимых для применения и исполнения Федерального закона от 27.12.2009 № 347-ФЗ и осуществления оценки соответствия (Распоряжение Правительства России от 29.07.2010 № 1284-р). С 1 июля 2003 года до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в пункте 1 статьи 46 Федерального закона от 27.12.2002 № 184-ФЗ. Документ введен в действие с 1 января 1982 года. Взамен ГОСТ 12182.2-71.
от 9 апреля 1980 г. № 1612
МЕТОД ПРОВЕРКИ СТОЙКОСТИ К НАВИВАНИЮ
Gables, wires and cords.
Method of control of winding strength
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством электротехнической промышленности СССР
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 09.04.80 № 1612
4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
| Обозначение НТД, на который дана ссылка | Номер пункта |
|---|---|
| ГОСТ 2990-78 | 4.6 |
| ГОСТ 12182.0-80 | 1.1, 2.1, 3.1, 4.1, 5.1 |
5. Ограничение срока действия снято Постановлением Госстандарта СССР от 05.07.91 № 1218
6. ИЗДАНИЕ с Изменениями № 1, 2, утвержденными в марте 1981 г., сентябре 1992 г. (ИУС 7-81, 12-92)
Настоящий стандарт распространяется на кабели, провода и шнуры, предназначенные для подключения неподвижных электрических установок, и устанавливает метод проверки их стойкости к навиванию.
(Измененная редакция, Изм. № 2).
1. ОТБОР ОБРАЗЦОВ
1.1. Отбор образцов должен производиться по ГОСТ 12182.0.
Длина образца должна быть не менее трех диаметров сменного цилиндра, если другое не установлено в нормативно-технической документации (НТД) на кабельные изделия.
(Измененная редакция, Изм. № 2).
2. АППАРАТУРА
2.1 Для испытания должен применяться стенд, соответствующий требованиям ГОСТ 12182.0 и содержащий:
- стойки и набор сменных цилиндров;
- механизм, сообщающий цилиндру реверсивное вращение;
- натяжное устройство с приспособлениями, ограничивающими осевое кручение.

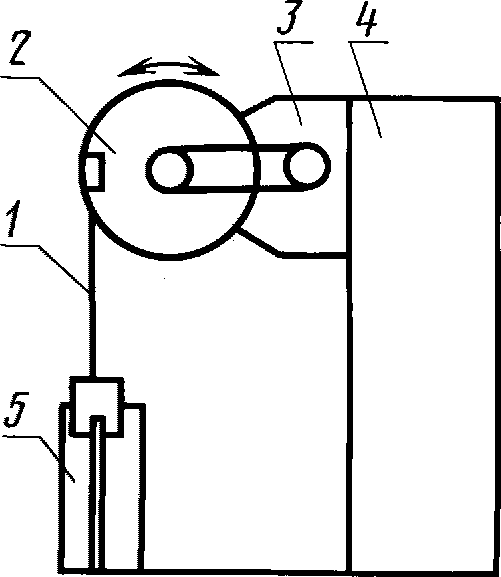

Схема стенда приведена на чертеже.
Допускается применение устройств или отдельных узлов, обеспечивающих навивание образцов на цилиндр вручную.
Сменные цилиндры должны быть металлические или деревянные. Допускается использование кабельного барабана.
1 — испытуемый образец; 2 — сменные цилиндры;
3 — механизм вращения; 4 — стойка; 5 — натяжное устройство
2.2. Диаметры цилиндров должны соответствовать указанным в НТД на кабельные изделия. Допускаемые отклонения от заданных размеров цилиндров не должны превышать +/- 5%.
(Измененная редакция, Изм. № 1).
2.3. Натяжное устройство стенда должно обеспечивать натяжение, достаточное для плотного прилегания образца к цилиндру при навивании и для выпрямления его при сматывании.
3. ПОДГОТОВКА К ИСПЫТАНИЯМ
3.1. Подготовка образцов к испытаниям должна проводиться в соответствии с требованиями ГОСТ 12182.0.
4. ПРОВЕДЕНИЕ ИСПЫТАНИЙ
4.1. Испытания должны проводиться в соответствии с ГОСТ 12182.0.
4.2. Цикл испытания заключается в навивании образца сначала в одном направлении, а затем в противоположном направлении таким образом, чтобы элементы конструкции кабельных изделий, растягиваемые в первом случае, были сжимаемыми во втором случае.
4.3. Число циклов испытаний должно соответствовать требованиям НТД на кабельные изделия.
4.4. Число витков должно быть не менее 1,5, если в НТД на кабельные изделия не предусмотрены другие значения.
4.5 При навивании образец должен плотно прилегать к цилиндру.
При навивании вручную на поверхности выпрямленного образца должна быть нанесена продольная линия, параллельная его оси, по положению которой должны контролироваться стороны навивания и устраняться закручивания в процессе навивки.
4.6. После заданного числа циклов навиваний образцы должны выдержать испытание напряжением по ГОСТ 2990 или, в случае, если это указано в стандартах или технических условиях на кабельные изделия, выдержать проверку на частичные разряды, а оболочка, изоляция, экран и другие элементы конструкции не должны иметь трещин, видимых без применения увеличительных приборов.
Если образец не выдерживает испытание, то оно должно быть повторено на двух дополнительных образцах, результаты испытаний которых являются окончательными.
(Введен дополнительно, Изм. № 1).
5. ОБРАБОТКА РЕЗУЛЬТАТОВ
5.1. Обработка результатов испытаний должна проводиться в соответствии с требованиями ГОСТ 12182.0.
