ГОСТ 12.4.110-82. Межгосударственный стандарт. Система стандартов безопасности труда. Костюмы шахтерские для защиты от механических воздействий и общих производственных загрязнений. Технические условия

(утв. и введен в действие Постановлением Госстандарта СССР от 10.02.1982 № 529)

(ред. от 01.03.1987)

Группа Т58

ОКП 85 5900

Постановлением Государственного комитета СССР по стандартам от 10 февраля 1982 г. № 529 дата введения установлена

1 января 1983 года

Ограничение срока действия снято Постановлением Госстандарта от 22.06.92 № 564

ИНФОРМАЦИОННЫЕ ДАННЫЕ

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 10.02.82 № 529

3. ВЗАМЕН ГОСТ 13457-68, ГОСТ 20293-74

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 12.4.115-82	4.1
ГОСТ 12.4.031-84	2.4.2
ГОСТ 4103-82	3.2
ГОСТ 6309-93	2.2.1
ГОСТ 10581-91	4.1
ГОСТ 11209-85	2.2.1
ГОСТ 12807-88	2.4.1
ГОСТ 15530-93	2.2.1
ГОСТ 18273-89	2.2.1
ГОСТ 19008-93	2.2.1
ГОСТ 19159-85	4.2
ГОСТ 23948-80	3.1
ГОСТ 29122-91	2.4.1
ГОСТ 29298-92	2.2.1
ОСТ 17-192-81	2.2.1
ОСТ 17-257-84	2.2.1
ОСТ 17-284-73	2.2.1
ОСТ 17-303-79	2.2.1
ОСТ 17-345-85	2.2.1
ОСТ 17-591-86	2.2.1
ОСТ 17-602-81	2.2.1
ОСТ 17-699-83	2.2.1
ОСТ 17-921-82	2.2.1
ТУ 17 Каз. ССР 01-385-80	2.2.1
ТУ 17 Каз. ССР 01-426-84	2.2.1
ТУ 17-21-293-79	2.2.1
ТУ 17-21-543-86	2.2.1
ТУ 17 РСФСР 60-10724-84	2.2.1
ТУ 17 Гр. ССР 122-83	2.2.1

1. ТИПЫ И ОСНОВНЫЕ РАЗМЕРЫ

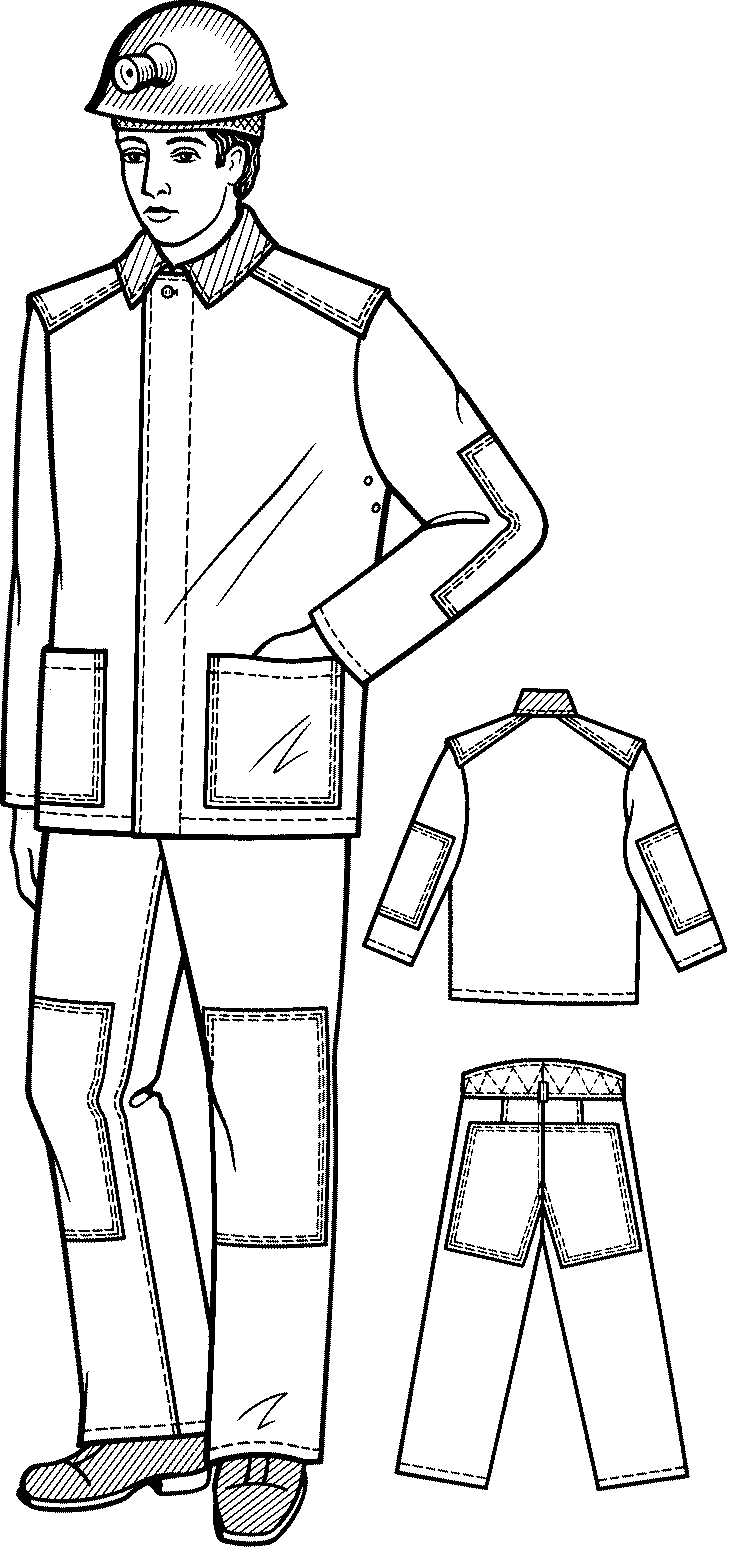

1.1 Костюмы должны изготовляться двух типов:

А — куртка, брюки и головной убор (подкасник) для работающих в горнодобывающей промышленности (черт. 1);

Рост типовой фигуры человека	Интервал роста человека
158, 164	155 — 166,9
170, 176	167 — 178,9
182, 188	179 — 191,0

Обхват груди типовой фигуры человека	Интервал обхвата груди человека
88, 92	86,0 — 93,9
96, 100	94,0 — 101,9
104, 108	102,0 — 109,9
112, 116	110,0 — 117,9
120, 124	118,0 — 126,0
Примечание. По согласованию с потребителем допускается изготовлять костюмы бульших размеров.

1.3 Головные уборы должны изготовляться трех размеров: 58, 60, 62.

1.4. Измерения готовых курток, брюк и жилетов должны соответствовать указанным на черт. 3 - 15 и в табл. 3.

Тип А

Черт. 12

Номер измерения на чертеже	Наименование измерения	Рост типовой фигуры человека	Обхват груди типовой фигуры человека					Допускаемое отклонение
			88, 92	96, 100	104, 108	112, 116	120, 124

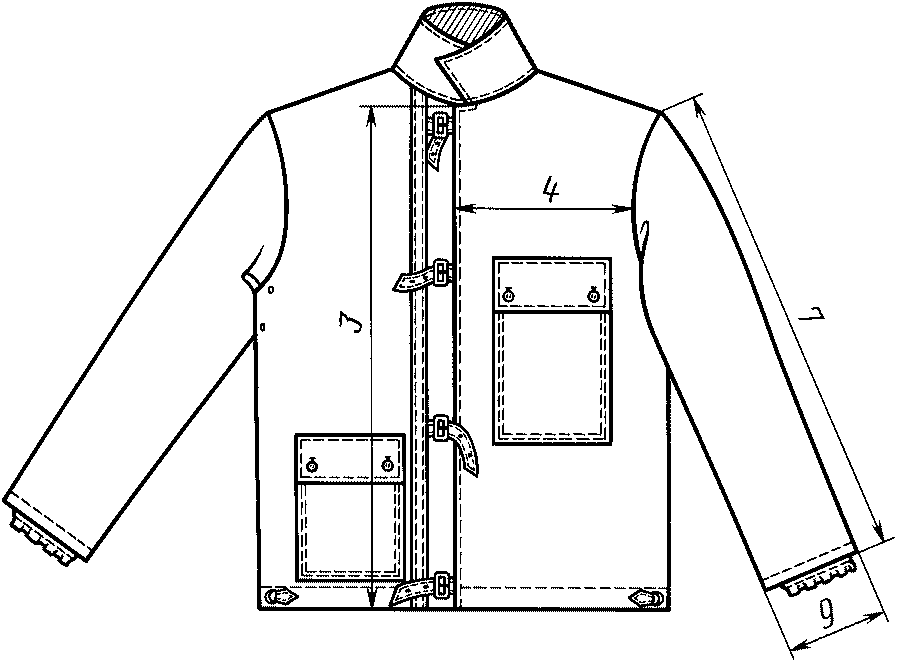

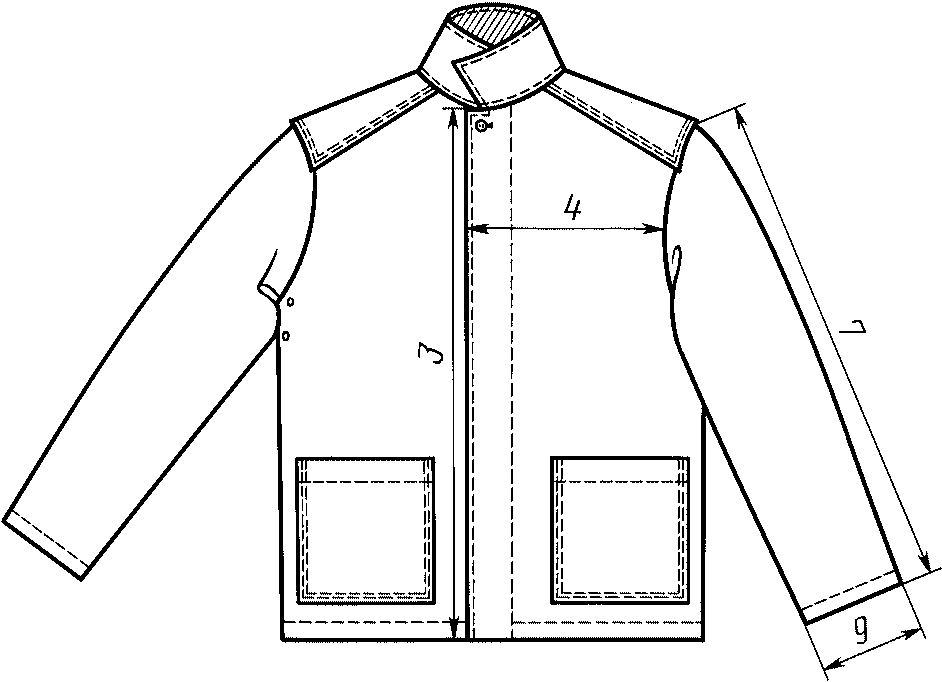

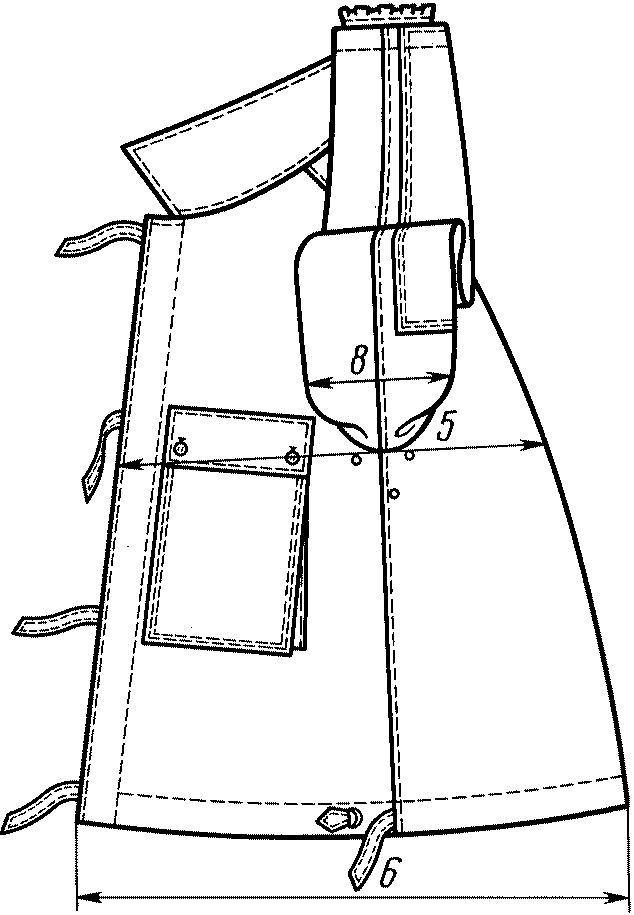

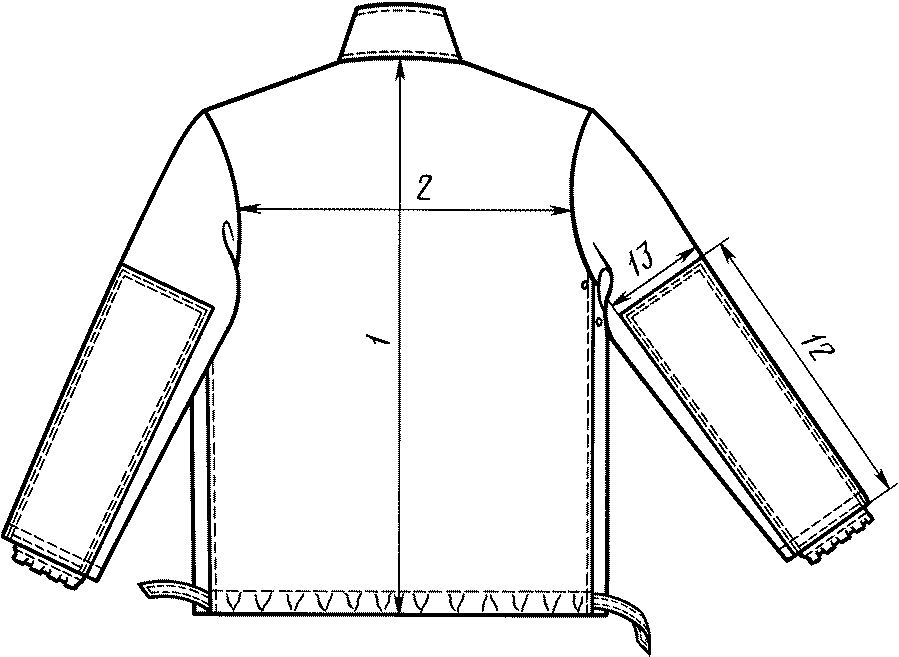

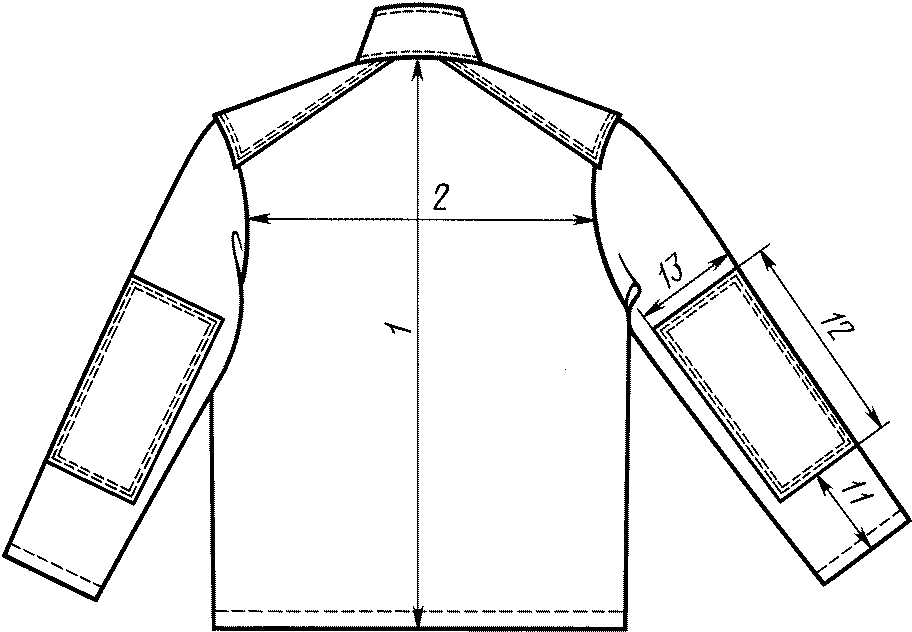

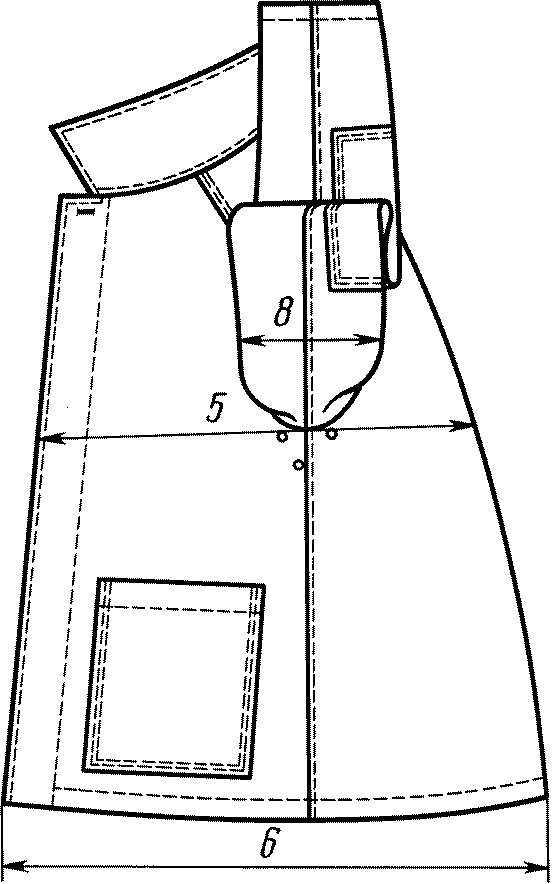

Куртка (черт. 3 - 10)
1	Длина спинки	158, 164	73,0	73,0	73,0	73,0	73,0	+/- 1,0
		170, 176	76,0	76,0	76,0	76,0	76,0
		182, 188	79,0	79,0	79,0	79,0	79,0
2	Ширина спинки	-	44,4	47,2	50,0	52,8	55,6	+/- 1,0
3	Длина полочки от уступа борта до низа	158, 164	65,7	66,1	66,5	66,9	67,3	+/- 1,0
		170, 176	68,7	69,1	69,5	69,9	70,3
		182, 188	71,7	72,1	72,5	72,9	73,3
4	Ширина полочки в груди	-	24,1	25,3	26,5	27,7	28,9	+/- 0,5
5	Ширина куртки на уровне глубины проймы	-	61,0	65,0	69,0	73,0	77,0	+/- 1,0
6	Ширина куртки внизу	-	59,0	63,0	67,0	71,0	75,0	+/- 1,0
7	Длина рукава	158, 164	61,0	61,0	61,0	61,0	61,0	+/- 1,0
		170, 176	64,0	64,0	64,0	64,0	64,0
		182, 188	67,0	67,0	67,0	67,0	67,0
8	Ширина рукава вверху	-	24,4	26,0	27,6	29,2	30,8	+/- 0,5
9	Ширина рукава внизу	-	16,7	17,5	18,3	19,1	19,9	+/- 0,5
10	Длина воротника	-	44,0	46,0	48,0	50,0	52,0	+/- 0,5
11	Расстояние от низа рукава до накладки в куртках типа А	-	11,0	11,0	11,0	11,0	11,0	+/- 0,5
12	Длина накладки рукава в куртках:
	типа А	158, 164	28,0	28,0	28,0	28,0	28,0	+/- 0,5
		170, 176	29,5	29,5	29,5	29,5	29,5
		182, 188	31,0	31,0	31,0	31,0	31,0
	типа Б	158, 164	39,0	39,0	39,0	39,0	39,0	+/- 0,5
		170, 176	40,5	40,5	40,5	40,5	40,5
		182, 188	42,0	42,0	42,0	42,0	42,0
13	Ширина накладки рукава	-	22,0	22,0	22,0	22,0	22,0	+/- 0,5
Брюки (черт. 11, 12)
1	Длина по боковому шву	158, 164	97,0	97,0	97,0	97,0	97,0	+/- 1,0
		170, 176	103,0	103,0	103,0	103,0	103,0
		182, 188	109,0	109,0	109,0	109,0	109,0
2	Длина по шаговому шву	158, 164	73,2	72,2	71,2	70,2	69,2	+/- 1,0
		170, 176	77,7	76,7	75,7	74,7	73,7
		182, 188	82,2	81,2	80,2	79,2	78,2
3	Ширина на уровне среднего шва	-	35,7	37,9	40,1	42,3	44,5	+/- 0,5
4	Ширина внизу	-	23,0	24,0	25,0	26,0	27,0	+/- 0,5
5	Длина левой половины пояса (правая половина пояса длиннее на величину ширины откоска)	-	42,0	48,0	54,0	60,0	66,0	+/- 0,5
6	Расстояние от низа до накладки в брюках:
	типа А	-	23,0	23,0	23,0	23,0	23,0	+/- 0,5
	типа Б	-	20,0	20,0	20,0	20,0	20,0	+/- 0,5
7	Длина накладки в брюках:
	типа А	158, 164	31,0	31,0	31,0	31,0	31,0	+/- 0,5
		170, 176	33,0	33,0	33,0	33,0	33,0
		182, 188	35,0	35,0	35,0	35,0	35,0
	типа Б	158, 164	58,0	58,0	58,0	58,0	58,0	+/- 1,0
		170, 176	64,0	64,0	64,0	64,0	64,0
		182, 188	70,0	70,0	70,0	70,0	70,0
8	Ширина накладки в брюках типа А	-	24,0	24,0	24,0	24,0	24,0	+/- 1,0
9	Ширина накладки вверху в брюках типа Б	-	19,0	19,0	19,0	19,0	19,0	+/- 0,5
10	Ширина накладки внизу в брюках типа Б	-	25,0	26,0	27,0	28,0	29,0	+/- 0,5
11	Расстояние от шва притачивания пояса сзади до накладки по среднему шву	-	12,0	12,0	12,0	12,0	12,0	+/- 0,5
12	Длина накладки по боковому краю в брюках типа А	-	30,0	31,0	32,0	33,0	34,0	+/- 0,5
13	Длина накладки по шаговому шву в брюках типа Б	158, 164	21,0	21,0	21,0	21,0	21,0	+/- 0,5
		170, 176	24,0	24,0	24,0	24,0	24,0
		182, 188	27,0	27,0	27,0	27,0	27,0
14	Ширина накладки (леи)	-	23,0	23,0	23,0	23,0	23,0	+/- 0,5

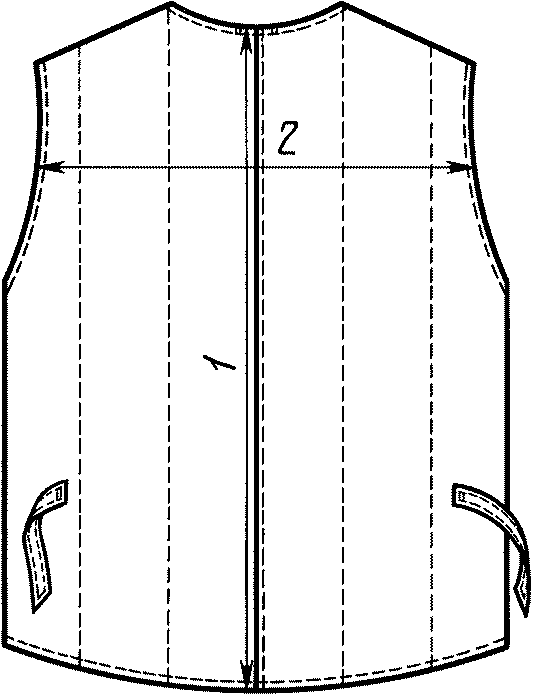

Жилет (черт. 13 - 15)
1	Длина спинки	158, 164	65,0	65,0	65,0	65,0	65,0	+/- 1,0
		170, 176	68,0	68,0	68,0	68,0	68,0
		182, 188	71,0	71,0	71,0	71,0	71,0
2	Ширина спинки	-	41,2	44,0	46,8	49,6	52,4	+/- 1,0
3	Длина полочки от уступа борта до низа	158, 164	40,6	41,0	41,4	41,8	42,2	+/- 1,0
		170, 176	43,6	44,0	44,4	44,8	45,2
		182, 188	46,6	47,0	47,4	47,8	48,2
4	Ширина полочки	-	22,6	23,8	25,0	26,2	27,4	+/- 0,5
5	Ширина жилета на уровне глубины проймы	-	57,0	61,0	65,0	69,0	73,0	+/- 1,0

Примечание. По требованию потребителя и по согласованию с ЦК соответствующего профсоюза измерения куртки 1, 3, 7, брюк 1, 2 и жилета 1, 3 допускается изменять.

(Измененная редакция, Изм. № 1).

1.5. Измерения готовых головных уборов должны соответствовать указанным на черт. 16 и в табл. 4.

Типы А, Б

Черт. 16

Таблица 4

Размеры в сантиметрах

Номер измерения на чертеже	Наименование измерения	Размер			Допускаемое отклонение
		58	60	62
		Окружность головы
		57 — 58	59 — 60	61 — 62
1	Ширина по нижнему краю	29,0	30,0	31,0	+/- 0,5
2	Высота посередине	15,5	16,0	16,5	+/- 0,5
Примечание. По согласованию изготовителя с потребителем допускается изготовлять головные уборы бульших или меньших размеров.

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Костюмы должны изготовляться в соответствии с требованиями настоящего стандарта, образцом и техническим описанием на модель, утвержденными в установленном порядке.

(Измененная редакция, Изм. № 2).

2.2 Материалы

2.2.1. Костюмы должны изготовляться из материалов, указанных в табл. 5.

Таблица 5

Наименование материала	Нормативно-техническая документация	Назначение материала
Ткань с полиэфирным волокном гладкокрашеная с отделкой ВО-У, арт. 3598	ГОСТ 11209	Для изготовления курток, брюк, усилительных накладок в костюмах типов А и Б
Ткань хлопкополиэфирная меланжевая «Горизонт» с отделкой КОМП, арт. 3512, 3581	ГОСТ 11209	То же
Парусина полульняная ПВ, СКПВ, арт. 11227	ГОСТ 15530	«»
Парусина полульняная арт. 11251	ГОСТ 15530	«»
Винилискожа-Т прерывистая	ТУ 17-21-293	Для усилительных накладок
Винилискожа-Т износоустойчивая	ТУ 17-21-543	То же
Ткань полиэфирная с кислотоотталкивающей пропиткой, арт. 86039	ОСТ 17-345	Для усилительных накладок, обтачек карманов
Бязь гладкокрашеная	ГОСТ 29298 ТУ 17 РСФСР 60-10724 ТУ 17 Каз. ССР 01-385 ТУ 17 Гр. ССР 122	Для изготовления жилетов, карманов для амортизационных прокладок, подкладки пояса брюк, головного убора, верхнего воротника в костюмах из хлопчатобумажных тканей
Ткань карманная	НТД	То же
Фланель гладкокрашеная	ГОСТ 29298 ТУ 17 Каз. ССР 01-426	Для изготовления напульсников рукавов в костюмах типа Б, верхнего воротника, подкладки пояса брюк, головного убора
Ватин холстопрошивной хлопчатобумажный	ГОСТ 19008	Для утепляющей прокладки жилета, пояса брюк с подкладкой из гладкокрашеной бязи
Ватин холстопрошивной шерстяной	ГОСТ 18273	То же
Пряжки металлические тип П-17	ОСТ 17-602	Для застегивания и стягивания низа курток в костюмах типа Б, хлястиков жилета
Рамки Р-06, Р-07, Р-08	ОСТ 17-602	Для стягивания низа курток в костюмах типа Б, хлястиков жилета
Пуговицы пластмассовые или металлические диаметром 17 — 22 мм 14 — 17 мм	ОСТ 17-699	Для застегивания курток в костюмах типа А, пояса брюк, жилета Для застегивания гульфика брюк, карманов в костюмах типа Б, жилета
Нитки лавсановые швейные 29,4 текс x 3 RH 95,0 текс (90Л)	ОСТ 17-257	Для изготовления комплектов
Нитки капроновые швейные 15,6 текс x 3 RH 50,0 текс (50К)	ОСТ 17-303	То же
Нитки армированные швейные RH 45,0 текс (44ЛХ)	ОСТ 17-921	«»
Нитки хлопчатобумажные швейные	ГОСТ 6309
16,5 текс x 3 RH 50,0 текс (40/3) 21,0 текс x 3 RH 63,6 текс (30/3) 8,5 текс x 3 x 2 RH 53,0 текс (40/6) 11,0 текс x 3 x 2 RH 68,6 текс (30/6)		Для изготовления жилетов
11,0 текс x 3 x 2 RH 68,6 текс (30/6) 13,0 текс x 3 x 2 RH 81,1 текс (20/6)		Для изготовления костюмов
16,5 текс x 3 RH 50,0 текс (40/3) 21,0 текс x 3 RH 63,6 текс (30/3)		Для обметывания срезов
Лента эластичная подвязочная шириной 18 — 20 мм	ОСТ 17-284	Для стягивания низа спинки курток типа Б
Тесьма эластичная шириной 8,5 — 12 мм	ОСТ 17-591	Для стягивания напульсников рукавов курток типа Б
Блочки диаметром 3 — 4 мм	ОСТ 17-192	Для вентиляционных отверстий

Примечания:

1. По согласованию с потребителем и ЦК соответствующего профсоюза для изготовления костюмов допускается применять другие материалы различного волокнистого состава, для усилительных накладок — износоустойчивые пленочные материалы и материалы упрочненные латексом ДММА-65 ГП по качеству, защитным и эксплуатационным свойствам не ниже указанных в табл. 5.

2. Пуговицы пластмассовые, применяемые при изготовлении комплектов, должны быть устойчивы к химической чистке.

(Измененная редакция, Изм. № 2).

2.3 Внешний вид

2.3.1. Куртка в костюмах типа А — с центральной бортовой внутренней застежкой на пуговицы, отложным воротником, внешними накладными боковыми карманами, усилительными плечевыми накладками, одношовными рукавами с усилительными накладками и внутренними накладными карманами в области локтей для вкладывания амортизационных прокладок, вентиляционными отверстиями под проймами.

Куртка в костюмах типа Б — с центральной бортовой застежкой на пряжки, с отложным воротником, внешними накладными карманами: одним боковым и одним передним объемным, одношовными рукавами с напульсниками, усилительными накладками и внутренними накладными карманами в области локтей для вкладывания амортизационных прокладок, вентиляционными отверстиями под проймами, эластичной лентой и хлястиками по низу спинки.

Куртки в размерах свыше по обхвату груди типовой фигуры человека 112, 116 см и росту типовой фигуры человека 182, 188 см изготовляют с различными конструктивными решениями, улучшающими посадку изделия на фигуре человека.

2.3.2. Брюки в костюмах типа А — с притачным расширенным поясом, накладными карманами на передних половинках: внешними боковыми и внутренними в области колена для вкладывания амортизационных прокладок, усилительными накладками: на передних половинках в области колена, на задних — в области сидения (леями).

Брюки в костюмах типа Б — в отличие от брюк в костюмах типа А, с удлиненными усилительными накладками на передних половинках. В верхней части усилительных накладок обработаны карманы с клапанами.

2.3.3. Жилет в костюмах типа Б — с центральной бортовой застежкой на пуговицы, утепленной прокладкой, верхним внутренним накладным карманом на левой полочке, хлястиками для регулирования ширины по обхвату на уровне линии талии, удлиненной спинкой.

2.3.1 — 2.3.3. (Измененная редакция, Изм. № 2).

2.3.4. Головной убор (подкасник) — типа пилотки полуовальной формы, состоящей из двух стенок.

2.3.5. В зависимости от условий производства и по согласованию изготовителя с потребителем костюмы допускается изготовлять:

с жилетами или без них,

с головными уборами различных видов или без них,

с различными видами, количеством, размерами и местом расположения карманов, клапанов и усилительных накладок или без них,

с приспособлениями для крепления съемных усилительных накладок,

с различными конструктивными элементами для регулирования по обхвату на уровне линии талии, бедер, низа рукавов и брюк,

с различными видами и местом расположения вентиляционных отверстий или без них,

с различными видами застежек,

без амортизационных прокладок;

куртки:

с различной формой воротников,

с различными видами защитных клапанов,

с различной конструкцией рукавов,

с различными видами напульсников или без них;

брюки:

с бретелями различной конструкции или без них,

с дополнительным поясом,

со шлицей вверху среднего шва задних половинок,

с усилительными накладками в области колена с одним слоем ватина;

жилеты:

с различными конструктивными элементами для регулирования по обхвату на уровне линии талии,

с различными видами застежек,

с различным оформлением линии низа и борта,

с различными видами стежки;

головные уборы различной формы.

Допускается изготовлять изделия отдельными предметами.

(Измененная редакция, Изм. № 1, 2).

2.4 Основные требования к изготовлению

2.4.1. Классификация и виды стежков, строчек и швов, применяемых для изготовления комплектов, — по ГОСТ 12807.

Требования к стежкам, строчкам и швам — по ГОСТ 29122.

(Измененная редакция, Изм. № 1).

2.4.2. Определение сортности готовых костюмов — по ГОСТ 12.4.031.

2.4.3. Соединение срезов костюмов выполняют стачным, настрочным, накладным с закрытым срезом, запошивочным швами или швом «взамок». Накладной шов выполняют двумя строчками.

Втачивание рукавов, соединение плечевых срезов куртки, шаговых и среднего срезов брюк выполняют стачным швом двумя строчками на машинах челночного стежка или одной строчкой на машинах цепного стежка.

Открытые срезы обметывают или окантовывают.

Срезы жилета могут быть выполнены швом «встык» двумя строчками с применением полосок материала или тесьмы.

2.4.2, 2.4.3. (Измененная редакция, Изм. № 2).

2.4.4. Накладные детали настрачивают накладным швом с закрытым срезом двумя строчками.

2.4.5 Под блочки вентиляционных отверстий ставят усилители.

2.4.6 Жилет выстегивают с расстоянием между строчками 12,0 — 24,0 см.

2.4.7. В куртках костюмов типа Б в шов обтачивания левого борта втачивают хлястики для пряжек тройной обратной строчкой с расположением: верхнего — на расстоянии 1,5 — 2,0 см от верхнего края борта, нижнего — на расстоянии 1,5 — 5,0 см от низа, остальные на равном расстоянии один от другого.

2.4.8. В куртках костюмов типа Б держатели рамок настрачивают на расстоянии 4,0 — 5,0 см от боковых швов, хлястики притачивают к концам эластичной ленты, продернутой по низу спинки.

2.4.7, 2.4.8. (Измененная редакция, Изм. № 2).

2.4.9. В жилете хлястики и держатели рамок притачивают по линии талии на расстоянии 7,0 — 8,0 см от боковых швов.

2.4.10 Петли обметывают в следующих местах:

на планке куртки в костюмах типа А — три петли на равном расстоянии от верхней сквозной петли и между собой;

на клапанах карманов куртки и брюк в костюмах типа Б — по две вертикальные петли на расстоянии 2,5 см от нижней и боковых сторон;

на гульфике брюк — две петли на расстоянии 1,0 см от внешнего края;

на поясе брюк — одну петлю на расстоянии 1,5 см от конца и посередине ширины;

на левой полочке жилета — четыре петли на расстоянии 2,0 — 2,5 см от края и уступа борта, остальные на равном расстоянии друг от друга.

(Измененная редакция, Изм. № 2).

2.4.11 Пуговицы пришивают соответственно расположению петель.

2.4.12. Раскладку лекал и раскрой деталей костюмов производят в соответствии с принятой технологией.

2.4.13 При изготовлении костюмов допускаются:

спинка со швом посередине;

верхний воротник из двух частей со швом посередине;

нижний воротник не более чем из четырех частей с расположением швов не ближе 2,0 см от плечевых швов;

подборт, планка внутренней застежки куртки типа А не более чем из четырех частей с расположением швов не ближе 2,0 см от петель и длиной не менее 6,0 см;

обтачки низа куртки, рукавов, брюк, карманов, в том числе из хлопчатобумажных тканей;

несимметричные надставки;

смещение шва настрачивания леи до 1,0 см.

3. ПРАВИЛА ПРИЕМКИ И МЕТОДЫ КОНТРОЛЯ

3.1 Правила приемки костюмов — по ГОСТ 23948.

3.2 Методы контроля качества костюмов — по ГОСТ 4103.

3.1, 3.2. (Измененная редакция, Изм. № 2).

4. МАРКИРОВКА, УПАКОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

4.1. Маркировка костюмов — по ГОСТ 10581 и ГОСТ 12.4.115.

(Измененная редакция, Изм. № 2).

4.1а. Упаковка, транспортирование и хранение костюмов — по ГОСТ 10581.

(Введен дополнительно, Изм. № 2).

4.2. Маркировка, упаковка, транспортирование и хранение костюмов, изготовляемых по госзаказу, — по ГОСТ 19159.

(Измененная редакция, Изм. № 2).

4.3. К костюмам должна быть приложена памятка-инструкция по уходу за костюмами во время эксплуатации (см. приложение).

(Измененная редакция, Изм. № 1).

Приложение Рекомендуемое

ПАМЯТКА-ИНСТРУКЦИЯ ПО УХОДУ ЗА КОСТЮМАМИ ВО ВРЕМЯ ЭКСПЛУАТАЦИИ

1. Костюмы для шахтеров рекомендуется подвергать химической чистке без усилителя, обладающего поверхностно-активными свойствами.

2. Стирку шахтерских костюмов производят в соответствии с таблицей.

Операция	Температура воды, °C	Водный модуль, дм3	Расход воды, дм3/кг	Продолжительность, мин
Предварительное полоскание I	20 — 30	9,0	9,0	5
Предварительное полоскание II	40 — 60	9,0	6,5	3
Стирка	60 — 80	6,0	3,5	12
Полоскание I	70 — 60	8,0	5,5	3
Полоскание II	40 — 30	8,0	5,5	3
Полоскание III	30 — 20	8,0	5,5	3
Общая продолжительность стирки	-	-	-	29
Загрузка и выгрузка	-	-	-	4
Всего:	-	-	-	33

Расход моющего средства «Робот» или «Ламобид» — 30 г на 1 кг одежды.

Костюмы с усилительными накладками не из основного материала следует подвергать стирке в водном растворе универсального моющего средства при температуре 30 °C без трения и последующего каландрирования.

1, 2. (Измененная редакция, Изм. № 2).

3. Глажение производят утюгом или гладильным прессом. Для тканей с химическими волокнами температура гладильной поверхности должна быть не выше 170 °C.

4. Восстановление водоупорных свойств после стирки производят по инструкции по восстановлению водоотталкивающих, кислотозащитных и огнезащитных свойств спецодежды после стирки в условиях прачечных.

---
