МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

СИСТЕМА СТАНДАРТОВ БЕЗОПАСНОСТИ ТРУДА

СРЕДСТВА ИНДИВИДУАЛЬНОЙ ЗАЩИТЫ

МЕТОД ОПРЕДЕЛЕНИЯ ПОЛЯ ЗРЕНИЯ

Occupational safety standards system. Personal protective facilities. Determination procedure of field of vision

ГОСТ 12.4.008-84

Постановлением Государственного комитета СССР по стандартам от 12 декабря 1984 г. № 4243 дата введения установлена 01.01.1986.

Переиздание. Август 2001 г.

Настоящий стандарт распространяется на средства индивидуальной защиты (СИЗ), ограничивающие поле зрения (изолирующие костюмы, противогазы, респираторы, щитки, защитные очки), и устанавливает метод измерения границ поля зрения человека при физиолого-гигиенической оценке СИЗ.

1. АППАРАТУРА

1.1 Для проведения измерения применяют:

периграф проекционный универсальный (ППУ) с телескопическим устройством для контроля фиксации взора;

повязку светонепроницаемую для прикрытия исследуемого глаза;

люксметр с пределами измерения от 1 до 20 лк с погрешностью измерения не более 10% измеряемой величины.

2. ПОДГОТОВКА К ИЗМЕРЕНИЮ

2.1. К участию в исследованиях допускаются испытатели без патологических изменений органа зрения, с остротой зрения каждого глаза не менее 0,8 без коррекции и без нарушений полей зрения.

2.2. Исследуемые СИЗ должны быть подобраны согласно антропометрическим данным испытателя и надеты в соответствии с инструкцией по эксплуатации.

Если фиксация головы испытателя в СИЗ невозможна из-за габаритных размеров СИЗ, средства индивидуальной защиты демонтируются так, чтобы обеспечить фиксацию головы на упорах периграфа. При этом зона остекления и условия видения в СИЗ должны сохраняться неизменными. При запотевании стекол необходимо использовать противозапотевающие средства и приспособления.

2.3. Периграф устанавливают на подъемный стол. Испытатель сидит на стуле. Голову испытателя фиксируют лобным и подбородочным упорами так, чтобы центр исследуемого глаза находился напротив контрольной риски окуляра телескопа периграфа, служащего для осуществления постоянного контроля и регулировки фиксации взора.

2.4. Взор испытателя фиксируют на черном кружке в центре сферы периграфа.

2.5. Освещенность помещения, в котором проводится измерение, должна быть 10 — 15 лк на высоте 0,8 м от пола.

2.6 Характеристика режима работы периграфа:

яркость тест-объекта — 100 кд/м2;

яркость сферы — 10 кд/м2;

площадь тест-объекта — 2,56 мм2.

Указанные значения яркости и размер тест-объекта устанавливают с помощью тестов и фильтров в соответствии с инструкцией по эксплуатации прибора.

2.7. Испытания каждого СИЗ проводят не менее чем на девяти испытателях. Каждый испытатель оценивает в одном эксперименте не более трех СИЗ.

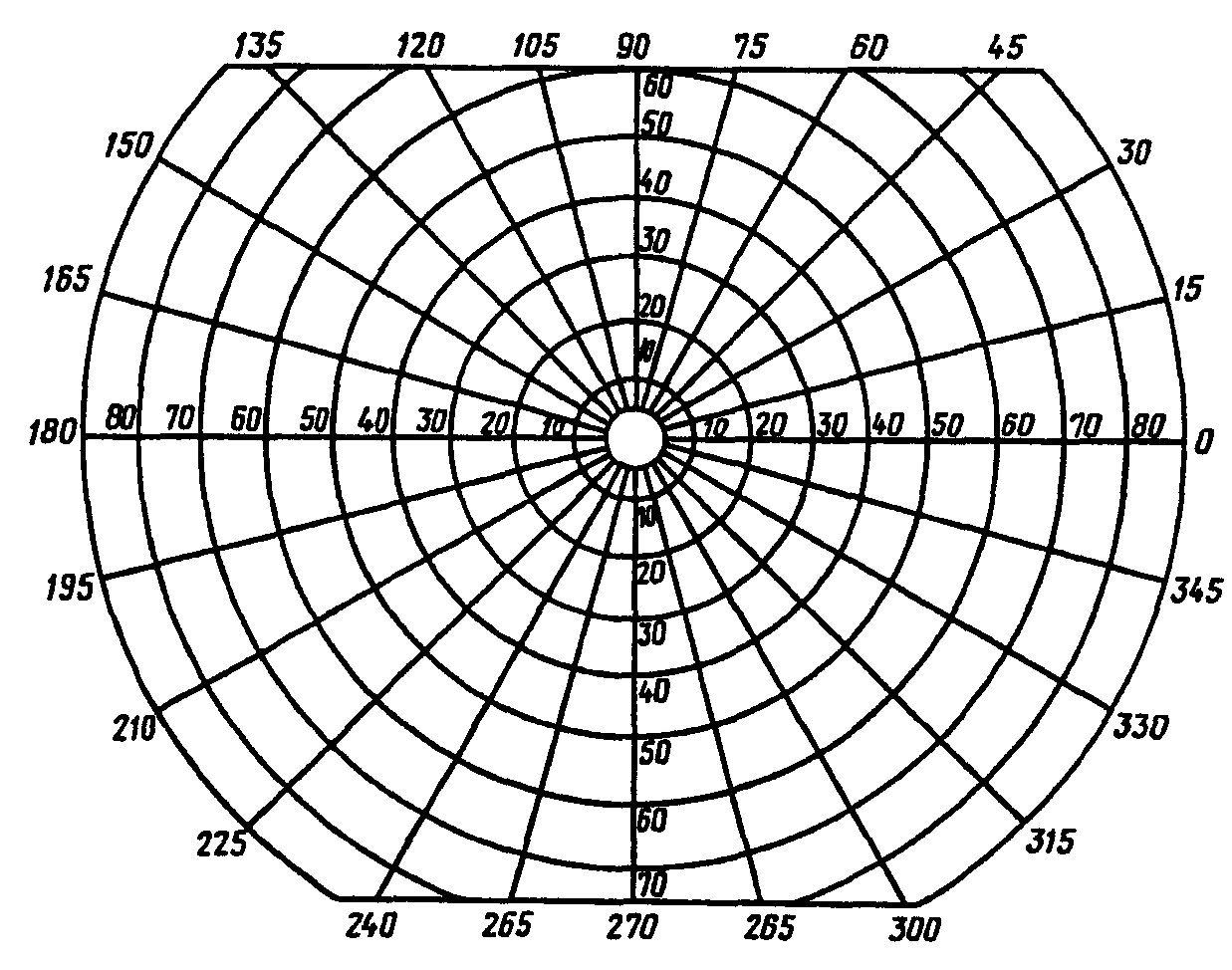

2.8. Бланк-схему, на которую заносят результаты периметрии, закрепляют на периграфе так, чтобы зона бланка находилась справа от экспериментатора (Приложение 1).

2.9. Перед проведением измерения у испытателя определяют остроту зрения и границу поля зрения.

3. ПРОВЕДЕНИЕ ИЗМЕРЕНИЯ

3.1 На испытателя надевают испытуемое СИЗ.

3.2. Границы поля зрения измеряют монокулярно с предварительной адаптацией глаз к яркости сферы периграфа в течение 10 мин.

3.3. Тест-объект перемещают от периферии к центру со скоростью 4 — 5° в 1 с.

Испытатель во время исследования сообщает экспериментатору момент появления тест-объекта в поле зрения. Границу поля зрения каждого испытателя измеряют не менее чем по три раза. На бланк-схеме фиксируют среднее значение трех определений появления тест-объекта в поле зрения испытателя.

3.4. Первое измерение проводят на носовом меридиане: 0° — для левого глаза; 180° — для правого глаза. Затем проводят измерения последовательно по другим 11 меридианам: 30, 60, 90, 120, 150, 180, 210, 240, 270, 300 и 330°.

После 30-минутного исследования для испытателя должны быть предусмотрены 10 — 15-минутные перерывы.

Примечание. Для защитных очков допускается определение поля зрения по следующим меридианам: 0, 90, 180 и 270°.

4. ОБРАБОТКА РЕЗУЛЬТАТОВ

4.1. Результаты измерения границ поля зрения левого и правого глаз, зафиксированные на регистрационной бланк-схеме, заносят в протокол испытаний (Приложение 2).

4.2. Результаты измерений подвергают статистической обработке в соответствии с Приложением 3.

Справочное

ПРОТОКОЛ РЕЗУЛЬТАТОВ ИЗМЕРЕНИЯ ПОЛЯ ЗРЕНИЯ ИСПЫТАТЕЛЯ В СРЕДСТВАХ ИНДИВИДУАЛЬНОЙ ЗАЩИТЫ

1. <a id="p100049"></a>Фамилия, инициалы _________________________________________

2. <a id="p100050"></a>Возраст ___________________________________________________

3. <a id="p100051"></a>Дата исследования _________________________________________

4. <a id="p100052"></a>Острота зрения ____________________________________________

5. <a id="p100053"></a>Наименование СИЗ __________________________________________

Ответственный за проведение исследования _____________________
                                                подпись

Обязательное

ЭКСПЕРИМЕНТАЛЬНЫХ ДАННЫХ

При статистической обработке результатов измерений углов зрения принимается нормальный закон распределения.

1. Среднеарифметическое значение угла поля зрения определяют по формуле

\Psi_{jcp} = \frac{1}{n} \sum_{i = 1}^{i = n} \varphi_{ij} ,

где \Psi_{jcp} — среднеарифметическое значение угла поля зрения для j-го меридиана, j \rightarrow 0°, 30°,..., 330°;

\varphi_{ij} — значение угла поля зрения для i-го испытателя (i = 1,..., n) и j-го меридиана;

n — количество испытателей.

2. Среднеквадратическое отклонение среднего значения угла поля зрения определяют по формуле

S_{\varphi_{jcp}} = M_{\text{к}} \sqrt{\frac{\sum_{i = 1}^{i = n} (\varphi_{ij} - \varphi_{jcp})^{2}}{n(n - 1)}} ,

где S_{\varphi_{jcp}} — среднеквадратическое отклонение среднего значения угла поля зрения для j-го меридиана;

M_{\text{к}} — коэффициент, зависящий от количества испытателей; значения M_{\text{к}} приведены в табл. 1.

Таблица 1

3. Нижнюю доверительную границу среднего значения угла поля зрения определяют по формуле

\varphi_{j\text{н}} = \varphi_{jcp} - t \cdot S_{\varphi_{jcp}} ,

где \varphi_{j\text{н}} — нижняя доверительная граница среднего значения угла поля зрения для j-го меридиана;

t — коэффициент Стьюдента, который при доверительной вероятности P = 0,95 в зависимости от числа испытателей находят по табл. 2.

Таблица 2

4. При числе испытателей n \leq 15 принадлежность результатов измерений угла поля зрения i-го испытателя к нормальному закону распределения не проверяют.
