ГОСТ 11402-75*. Государственный стандарт Союза ССР. Инструмент кузнечный для ручных и молотовых работ. Кувалды кузнечные остроносые. Конструкция и размеры

Государственный комитет СССР по стандартам · № ГОСТ 11402-75*Действующий акт

(введен в действие Постановлением Госстандарта СССР от 28.11.1975 № 3679)

(ред. от 17.12.1987)

Примечание

С 1 июля 2003 года до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в пункте 1 статьи 46 Федерального закона от 27.12.2002 № 184-ФЗ. Изменение № 2, утв. Постановлением Госстандарта СССР от 17.12.1987 № 4597, введено в действие с 1 июля 1988 года. Взамен ГОСТ 11402-65.

Введен в действие

Постановлением Государственного
комитета стандартов
Совета Министров СССР
от 28 ноября 1975 г. № 3679

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ИНСТРУМЕНТ КУЗНЕЧНЫЙ ДЛЯ РУЧНЫХ И МОЛОТОВЫХ РАБОТ

КУВАЛДЫ КУЗНЕЧНЫЕ ОСТРОНОСЫЕ

КОНСТРУКЦИЯ И РАЗМЕРЫ

Blacksmith's hand and hammer tools. Pointed sledge hammers.

Design and dimensions

ГОСТ 11402-75*

Группа Г21

ОКП 39 6910

Взамен
ГОСТ 11402-65

Постановлением Государственного комитета стандартов Совета Министров СССР от 28 ноября 1975 г. № 3679 срок введения установлен

с 1 января 1977 года

Проверен в 1982 г.

Переиздание (ноябрь 1986 г.) с Изменением № 1, утвержденным в мае 1982 г.; Пост. № 2101 от 26.05.82 г. (ИУС 9-82)

Несоблюдение стандарта преследуется по закону

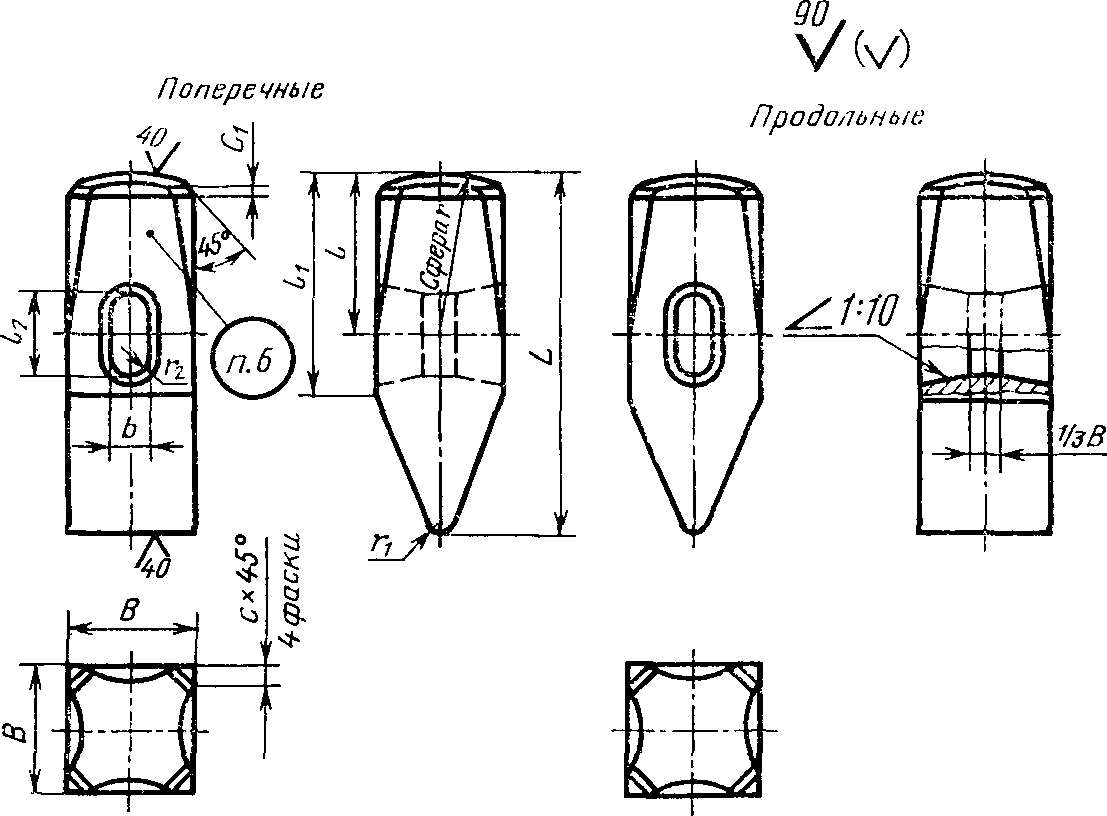

1. Конструкция и размеры кузнечных остроносых кувалд должны соответствовать указанным на чертеже и в таблице.

Размеры, мм

Обозначение кувалды		Применяемость	B	L	l	l1	l2	b	r	r1	r2	c	c1	Масса, кг, не более
поперечной	продольной	Применяемость	B	L	l	l1	l2	b	r	r1	r2	c	c1	Масса, кг, не более
1212-0301	1212-0201		58	145	75	100	40	24	168	5,0	12	9	2,5	3
1212-0302	1212-0202		62	162	85	110	40	24	186	5,5	12	10	3,0	4
1212-0303	1212-0203		68	172	90	115	45	26	196	6,0	13	11	3,5	5
1212-0304	1212-0204		72	190	95	120	45	26	206	6,5	13	12	4,0	6
1212-0305	1212-0205		80	195	95	125	50	30	212	7,5	15	14	6,0	8

(таблица в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от 17.12.1987 № 4597)

Пример условного обозначения кузнечной поперечной остроносой кувалды размером B = 58 мм:

Кувалда 1212-0301 ГОСТ 11402-75

То же, продольной остроносой кувалды:

Кувалда 1212-0201 ГОСТ 11402-75

(Измененная редакция, Изм. № 1).

2. Материал — сталь марки 50 по ГОСТ 1050-74.

3. Поверхностная твердость рабочих частей на длине 30 мм — 39,5 ... 53 HRCэ.

(в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от 17.12.1987 № 4597)

4. Ручки деревянные выбирать по МН 546-60; клинья к деревянным ручкам — по МН 547-60.

Материал деревянных ручек по ГОСТ 2695-83.

5. Технические условия — по ГОСТ 11435-75.

6. Маркировать: условное обозначение кувалды без наименования и товарный знак предприятия-изготовителя.

По согласованию с потребителем допускается маркировать цену и массу, а условное обозначение кувалды без наименования и товарный знак предприятия-изготовителя наносить на бирке каждой партии.

(в ред. Изменения № 1, утв. Постановлением Госстандарта СССР от 17.12.1987 № 4597)

3 — 6. (Измененная редакция, Изм. № 1).

7. При изготовлении штамповкой уклон в окне кувалды — по ГОСТ 7505-74.

(Введен дополнительно, Изм. № 1).
