ГОСТ 11098-75. Межгосударственный стандарт. Скобы с отсчетным устройством. Технические условия
(утв. и введен в действие Постановлением Госстандарта СССР от 27.11.1975 № 3655)
(ред. от 01.12.1990)
Примечание
С 01.07.2003 до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в п. 1 ст. 46 Федерального закона от 27.12.2002 № 184-ФЗ. Документ введен в действие с 01.01.1978. Взамен ГОСТ 11098-64.
Утвержден и введен в действие Постановлением Государственного комитета стандартов Совета Министров СССР от 27 ноября 1975 г. № 3655
Gauge callipers with reading arrangement. Specifications
Дата введения 1 января 1978 года
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством станкостроительной и инструментальной промышленности
А.М. Смогоржевский; А.М. Ильина
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета стандартов Совета Министров СССР от 27.11.75 № 3655
4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
| Обозначение НТД, на который дана ссылка | Номер пункта |
|---|---|
| ГОСТ 8.001-80 | 2а.2 |
| ГОСТ 8.359-79 | 2б.1 |
| ГОСТ 8.383-80 | 2а.2 |
| ГОСТ 9.032-74 | 2.19 |
| ГОСТ 9.303-84 | 2.19 |
| ГОСТ 9.306-85 | 2.19 |
| ГОСТ 27.410-87 | 2а.5 |
| ГОСТ 577-68 | 2.18 |
| ГОСТ 3882-74 | 2.6 |
| ГОСТ 13762-86 | 2.24, 3.1 |
5. Ограничение срока действия снято по протоколу № 4-93 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 4-94)
6. ПЕРЕИЗДАНИЕ (октябрь 1998 г.) с Изменениями № 1, 2, 3, 4, 5, утвержденными в марте 1981 г., январе 1983 г., октябре 1984 г., июле 1987 г., декабре 1990 г. (ИУС 8-81, 5-83, 1-85, 11-87, 4-91)
Настоящий стандарт распространяется на скобы с пределами измерений до 1000 мм, оснащенные отсчетным устройством с ценой деления 0,001, 0,002 и 0,010 мм, предназначенные для линейных измерений, и устанавливает обязательные требования пп. 1.2; 2.2; 2.3; 2.5 и 2.18.
Стандарт не распространяется на скобы специального назначения.
(Измененная редакция, Изм. № 3, 4, 5).
1. ТИПЫ, ОСНОВНЫЕ ПАРАМЕТРЫ
1.1 Скобы с отсчетным устройством должны изготовляться трех типов:
СРП — рычажные, повышенной точности, со встроенным в корпус отсчетным устройством (черт. 1).
СР — рычажные, со встроенным в корпус отсчетным устройством (черт. 1).
СИ — индикаторные, оснащенные измерительными головками (черт. 2).

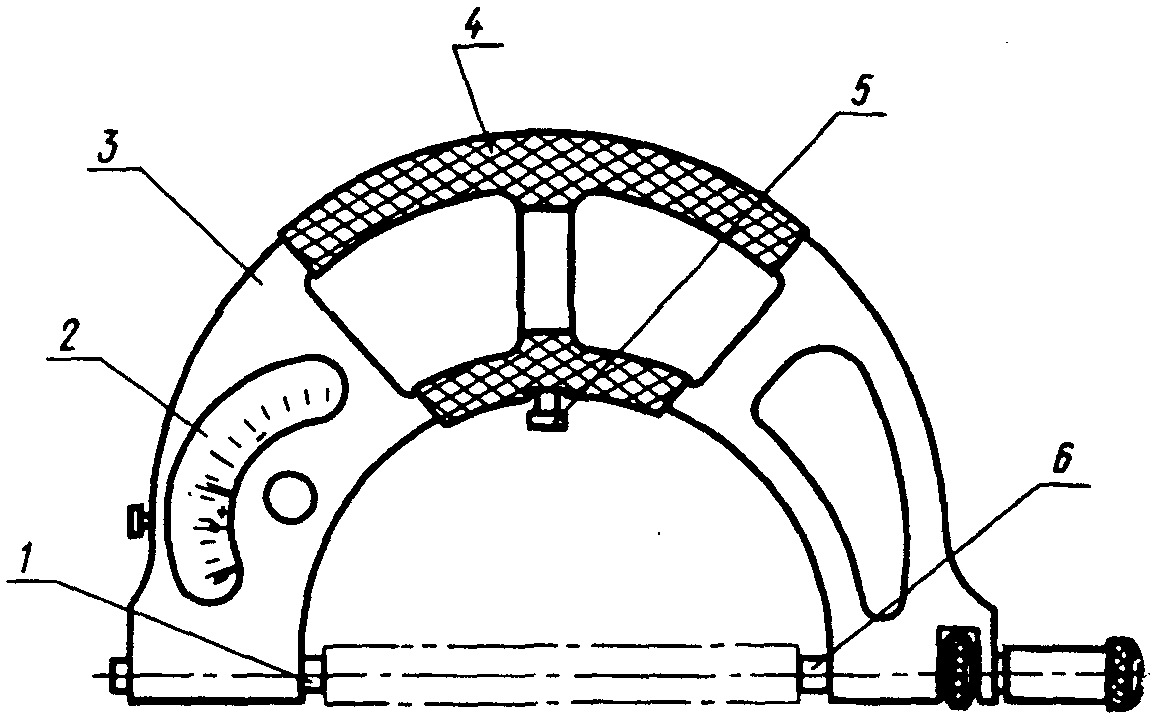

1 — пятка подвижная; 2 — отсчетное устройство; 3 — корпус; 4 — теплоизоляционная накладка; 5 — упор; 6 — пятка переставная
Примечание. Черт. 1 и 2 не определяют конструкцию скоб.
(Измененная редакция, Изм. № 5).
1.2. Основные параметры скоб должны соответствовать указанным в табл. 1.
Пример условного обозначения рычажной скобы, повышенной точности с диапазоном измерения 25 — 50 мм:
То же, рычажной скобы с диапазоном измерения 50 — 75:
То же, индикаторной скобы с диапазоном измерения 0 — 50 мм:
(Измененная редакция, Изм. № 2, 5).
1.3. Измерительное усилие скоб и колебание измерительного усилия для одной скобы должны соответствовать указанным в табл. 2.
(Измененная редакция, Изм. № 5).
2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
2.1а. Скобы с отсчетным устройством следует изготовлять в соответствии с требованиями настоящего стандарта по конструкторской документации, утвержденной в установленном порядке.
(Введен дополнительно, Изм. № 5).
2.1 Скобы должны иметь механизм отвода подвижной пятки.
Скобы с верхним пределом измерения от 50 до 200 мм должны быть снабжены упором.
2.2. Предел допускаемой погрешности скобы в любом рабочем положении при температуре окружающей среды (20 +/- 3) °C должен соответствовать значениям, указанным в табл. 3.
Примечание. У скоб типа СИ, в случае использования в качестве отсчетного устройства индикатора, нормированный участок 0,1 мм устанавливается в пределах второго оборота.
(Измененная редакция, Изм. № 2, 5).
2.3. Размах показаний не должен превышать 1/3 цены деления отсчетного устройства.
2.4. Измерительная поверхность переставной пятки и упора должна быть плоской, а подвижной пятки — плоской у скоб с верхним пределом измерений до 200 мм и сферической с радиусом сферы от 80 до 100 мм — у скоб с верхним пределом измерений более 200 мм.
2.5. Отклонения от плоскостности и параллельности измерительных поверхностей скоб не должны превышать величин, указанных в табл. 4.
Примечание. На расстоянии 0,5 мм от края измерительной поверхности допускаются завалы.
(Измененная редакция, Изм. № 2, 5).
2.6. Сферические и плоские измерительные поверхности пяток скоб должны быть оснащены твердым сплавом.
По заказу потребителя измерительные поверхности пяток скоб должны изготовляться без оснащения твердым сплавом.
Твердость упоров и плоских измерительных поверхностей пяток, не оснащенных твердым сплавом, должна быть не менее 59 HRCэ.
2.7. Шероховатость измерительных поверхностей пяток — Ra <= 0,040 мкм на базовой длине 0,25 мм, упоров — Ra <= 0,320 мкм на базовой длине 0,25 мм.
2.8. Номинальный диаметр подвижной пятки скоб должен быть не менее 8 мм.
Номинальный диаметр переставной пятки скоб типов СРП и СР должен быть не менее 8 мм, а скоб типа СИ не менее 12 мм — у скоб с верхним пределом измерений до 200 мм, не менее 20 мм — у скоб с верхним пределом измерений свыше 200 до 400 мм, и не менее 36 мм — у скоб с верхним пределом измерений более 400 мм.
По заказу потребителя для скоб типов СРП и СР номинальный диаметр подвижной и переставной пяток должен быть не менее 11 мм.
2.6 — 2.8. (Измененная редакция, Изм. № 5).
2.11. Корпус скобы должен быть настолько жестким, чтобы изменение показаний скобы от изгиба при усилии в 10 Н (~= 1 кгс), направленном по оси измерения, не превышало величин, указанных в табл. 5.
(Измененная редакция, Изм. № 1, 5).
2.13. Длина деления шкалы отсчетного устройства должна быть не менее 0,9 мм, ширина стрелки и штрихов — 0,15 — 0,25 мм. Разница в ширине отдельных штрихов в пределах одной шкалы не должна превышать 0,05 мм.
(Измененная редакция, Изм. № 5).
2.15. Конец стрелки должен перекрывать короткие штрихи не менее чем на 0,3 и не более чем на 0,8 их длины. Высота расположения стрелки над шкалой не должна превышать 0,5 мм.
2.16. Скобы типов СРП и СР должны быть снабжены указателем пределов допуска. Указатели должны устанавливаться в любом месте в пределах шкалы и не должны смещаться с установленного положения и касаться стрелки во время работы.
Концы указателей должны перекрывать короткие штрихи шкалы.
(Измененная редакция, Изм. № 1, 5).
2.18. Технические требования к отсчетному устройству с ценой деления 0,01 мм — по ГОСТ 577.
2.19. Наружные поверхности скоб, за исключением измерительных, должны иметь противокоррозионное покрытие по ГОСТ 9.303 и ГОСТ 9.032.
(Измененная редакция, Изм. № 5).
2.20 На скобах должны быть теплоизоляционные накладки.
2.21. Средняя наработка на отказ не менее 1300000 двойных ходов — для скоб типа СРП; 650000 двойных ходов — для скоб типа СР; 250000 двойных ходов — для скоб типа СИ.
Критерием отказа является несоответствие скоб требованиям п. 2.2.
(Измененная редакция, Изм. № 4, 5).
2.22. Полный средний срок службы для списания скоб типа СРП — 6 лет, типа СР — 5 лет, скоб типа СИ — 2 года.
Критерием предельного состояния является предельное состояние отсчетного устройства, характеризуемое предельным износом или поломкой контактных элементов рычажной системы или предельным износом внутреннего диаметра втулки отсчетного устройства.
(Измененная редакция, Изм. № 5).
2.23 Срок сохраняемости — 2 года.
(Измененная редакция, Изм. № 2, 4).
2.24. Скобы типов СРП и СР при транспортировании должны выдерживать воздействие температур от минус 60 °C до плюс 50 °C и воздействие пониженного давления воздуха 24,3 кПа.
2.25 Маркировка и упаковка скоб — по ГОСТ 13762.
Примечание. На каждой шкале отсчетного устройства у скоб типов СРП и СР должны быть нанесены знаки «+» и «-».
На переставных пятках скоб типа СИ с верхним пределом измерений 200 мм и более должны быть нанесены пределы измерений.
Обозначение стандарта на скобе допускается не наносить.
2.24, 2.25. (Введены дополнительно, Изм. № 5).
2а. ПРИЕМКА
2а.1. Для проверки соответствия скоб требованиям настоящего стандарта проводят государственные испытания, приемочный контроль, периодические испытания и испытания на надежность.
(Измененная редакция, Изм. № 3, 4).
2а.2. Государственные испытания — по ГОСТ 8.383 и ГОСТ 8.001.
(Измененная редакция, Изм. № 3).
2а.3. При приемочном контроле каждую скобу проверяют на соответствие требованиям пп. 2.2, 2.3, 2.5, 2.7, 2.15 и 2.16.
(Измененная редакция, Изм. № 3, 5).
2а.4. Периодические испытания проводят не реже раза в три года не менее чем на трех скобах из числа прошедших приемочный контроль на соответствие всем требованиям настоящего стандарта, кроме пп. 2.21 - 2.23.
Если при испытаниях обнаружено, что скобы соответствуют всем требованиям настоящего стандарта, результаты периодических испытаний считают удовлетворительными.
(Измененная редакция, Изм. № 3, 4, 5).
2а.5. Подтверждение показателей надежности (пп. 2.21 - 2.23) проводят не реже одного раза в три года по программе испытаний на надежность, разработанной в соответствии с ГОСТ 27.410 и утвержденной в установленном порядке.
Допускается совмещение испытаний на надежность с периодическими.
(Измененная редакция, Изм. № 5).
2б. МЕТОДЫ КОНТРОЛЯ И ИСПЫТАНИЙ
2б.1. Проверка скоб — по ГОСТ 8.359.
(Измененная редакция, Изм. № 2).
2б.3. При проверке влияния транспортной тряски используют ударный стенд, создающий тряску ускорением 30 м/с2 и частотой 80 — 120 ударов в минуту. Ящики с упакованными скобами крепят к стенду и испытывают при общем числе ударов 15000. Результаты испытаний считают удовлетворительными, если все испытанные скобы соответствуют требованиям пп. 1.3 и 2.2.
(Измененная редакция, Изм. № 4, 5).
2б.4. Воздействие климатических факторов внешней среды при транспортировании проверяют в климатических камерах. Испытания проводят в упаковке в следующем режиме: для скоб типа СИ при температуре минус (50 +/- 3) °C, затем плюс (50 +/- 3) °C; для скоб типов СРП и СР при температуре минус (60 +/- 3) °C, затем плюс (50 +/- 3) °C и далее при относительной влажности (95 +/- 3)% при температуре 35 °C. Выдержка в климатических камерах в каждом режиме — 2 ч.
Результаты испытаний считают удовлетворительными, если все испытанные скобы соответствуют требованиям пп. 1.3 и 2.2.
2б.3, 2б.4. (Измененная редакция, Изм. № 5).
2б.5. Для проведения испытаний при пониженном давлении воздуха скобы типов СРП и СР в упаковке помещают в барокамеру и понижают давление воздуха до (24,3 +/- 3) кПа. Давление в камере поддерживают не менее 2 ч.
Результаты испытаний считают удовлетворительными, если все испытанные скобы соответствуют требованиям пп. 1.3 и 2.2.
(Введен дополнительно, Изм. № 5).
3. ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ
3.1 Транспортирование и хранение — по ГОСТ 13762.
Разд. 3. (Измененная редакция, Изм. № 5).
4. ГАРАНТИИ ИЗГОТОВИТЕЛЯ
4.1. Изготовитель должен гарантировать соответствие скоб требованиям настоящего стандарта при условии соблюдения правил их хранения и эксплуатации.
Гарантийный срок эксплуатации — 12 мес со дня ввода скоб в эксплуатацию.
(Измененная редакция, Изм. № 3).
