Справочник инженерно-технических работников и электромонтеров технических средств охранно-пожарной сигнализации

(утв. ГУВО МВД России 24.12.1996)

24 декабря 1996 года

СПРАВОЧНИК

В справочнике приведены краткие сведения о технических средствах охранно-пожарной сигнализации, видеоконтроля и контроля доступа, их классификация, тактико-технические характеристики, типовые варианты применения, особенности монтажа и эксплуатации, даны сведения о проводах и кабелях, применяемых при монтаже и эксплуатации этих систем, приведены требования нормативных и руководящих документов по этим вопросам, освещены вопросы техники безопасности.

Справочник предназначен для инженерно-технических работников и электромонтеров вневедомственной охраны, занимающихся вопросами оборудования объектов техническими средствами охранно-пожарной сигнализации, видеоконтроля и контроля доступа и их эксплуатацией.

Справочник разработан сотрудниками НИЦ «Охрана» ВНИИПО МВД России Котовым Н.Н., Савчук Л.И., Тюриным Е.П., при участии Арлащенкова Ю.П., под руководством Синилова В.Г.

1 ВВЕДЕНИЕ

Цель настоящего справочника — дать пользователю основные сведения о технических средствах сигнализации, системах видеоконтроля и контроля доступа, ознакомить с правилами производства монтажных работ и правилами техники безопасности.

В справочнике приведены характеристики технических средств охранной и охранно-пожарной сигнализации, разрешенных к применению, и технических средств пожарной сигнализации, рекомендованных к применению в настоящее время ГУВО МВД России, а также технических средств охраны наиболее широко применяемых ранее. Приведены диаграммы зон обнаружения извещателей, схемы внешних подключений. Даны типовые варианты блокировки помещений, строительных конструкций и отдельных предметов.

Справочник предназначен для инженерно-технических работников и электромонтеров охранно-пожарной сигнализации.

2 ОБЩИЕ УКАЗАНИЯ

2.1 Термины и определения

Охранно-пожарная сигнализация (ОПС) — это получение, обработка, передача и представление в заданном виде потребителям информации о проникновении на охраняемые объекты и пожаре на них с помощью технических средств. Потребителем информации является персонал, на который возложены функции реагирования на тревожные и служебные извещения, поступающие с охраняемых объектов.

Извещением в технике ОПС называется сообщение, несущее информацию о контролируемых изменениях состояния охраняемого объекта или технического средства ОПС и передаваемое с помощью электромагнитных, электрических, световых и (или) звуковых сигналов. Извещения делятся на тревожные и служебные. Тревожное извещение содержит информацию о проникновении или пожаре, служебное — о «взятии» под охрану, «снятии» с охраны, неисправности аппаратуры и др.

Охраняемым объектом (ОО) называется отдельное помещение, содержащее материальные или другие ценности, оборудованное техническими средствами ОПС, или комплекс помещений, рассредоточенных в пределах одного или нескольких зданий, объединенных общей территорией и охраняемых подразделениями охраны.

Места возможного проникновения на ОО или отдельные охраняемые зоны оборудуются различными извещателями, которые включаются в шлейф сигнализации.

Охраняемая зона — это часть охраняемого объекта, контролируемая одним шлейфом ОПС или их совокупностью.

Комплекс охранно-пожарной сигнализации — это совокупность совместно действующих технических средств охранной, пожарной и (или) охранно-пожарной сигнализации, установленных на охраняемом объекте и объединенных системой инженерных сетей и коммуникаций.

Извещатель охранный (пожарный) — техническое средство ОПС для обнаружения проникновения (пожара), попытке проникновения или физического воздействия, превышающего нормированный уровень, и формирования извещения о проникновении (пожаре). В охранно-пожарном извещателе совмещены охранная и пожарная функции.

Шлейф охранной (пожарной, охранно-пожарной) сигнализации — это электрическая цепь, соединяющая выходные цепи охранных (пожарных, охранно-пожарных) извещателей, включающая вспомогательные (выносные) элементы (диоды, резисторы, конденсаторы и т.п.) и соединительные провода, предназначенные для передачи на прибор приемно-контрольный извещений о проникновении, попытке проникновения (пожаре) и неисправности, а в некоторых случаях и для подачи электропитания на извещатели.

Прибор приемно-контрольный (ППК) — это техническое средство охранно-пожарной сигнализации для приема извещений от извещателей (шлейфов сигнализации) или других ППК, преобразования сигналов, выдачи извещений для непосредственного восприятия человеком, дальнейшей передачи извещений и выдачи команд на включение оповещателей.

К выходу ППК в зависимости от системы охраны, в которую входит комплекс ОПС, может подключаться другой ППК (в случае автономной охраны при наличии пункта автономной охраны) или объектовое устройство оконечное (в случае централизованной охраны).

Охранно-пожарный оповещатель — это техническое средство ОПС, предназначенное для оповещения людей о проникновении, попытке проникновения и (или) пожаре.

Система автономной охраны состоит из комплексов ОПС с выходом на оповещатели и (или) другой ППК, устанавливаемый в пункте автономной охраны.

Пункт автономной охраны (ПАО) — это пункт, расположенный на охраняемом объекте или в непосредственной близости от него, обслуживаемый службой охраны объекта и оборудованный техническими средствами отображения информации о проникновении и (или) пожаре в каждом из контролируемых помещений (зон) объекта для непосредственного восприятия человеком.

Система передачи извещений (СПИ) — это совокупность совместно действующих технических средств для передачи по каналам связи и приема в пункте централизованной охраны извещений о проникновении на охраняемые объекты и (или) пожаре на них, служебных и контрольно-диагностических извещений, а также для передачи и приема команд телеуправления (при наличии обратного канала).

СПИ предусматривает установку устройств оконечных (УО) на объектах, ретрансляторов (Р) на кроссах АТС, в жилых домах и других промежуточных пунктах и пультов централизованного наблюдения (ПЦН) в пунктах централизованной охраны.

УО, Р, ПЦН являются составными частями СПИ. УО устанавливается на охраняемом объекте для приема извещений от ППК.

Пункт централизованной охраны (ПЦО) — это диспетчерский пункт централизованной охраны ряда рассредоточенных объектов от проникновения и пожара с использованием СПИ.

В зависимости от характеристик ОО (протяженность, количество помещений, этажность и т.п.) и величины материальных ценностей, размещенных на объекте, его охрана может быть реализована посредством одного или нескольких шлейфов сигнализации. В том случае, если структура охраны объекта включает несколько шлейфов, размещенных таким образом, что при проникновении на ОО нарушителя и движении к материальным ценностям, ему необходимо преодолеть несколько охраняемых зон, контролируемых различными шлейфами с выходами на отдельные номера ПЦН, охрану следует рассматривать как многорубежную. Таким образом, шлейф или совокупность шлейфов, контролирующих охраняемые зоны на пути движения нарушителя к материальным ценностям ОО и имеющих выход на отдельный номер ПЦН, называется рубежом сигнализации, а совокупность охраняемых зон, контролируемых рубежом сигнализации, представляет собой рубеж охраны.

2.2 Сокращения

В настоящем справочнике приняты следующие условные сокращения:

ОС — охранная сигнализация

ПС — пожарная сигнализация

ОО — охраняемый объект

ТС — технические средства

КС — коробка соединительная

ОПС — охранно-пожарная сигнализация

ППК — прибор приемно-контрольный

ПЦО — пункт централизованной охраны

СПИ — система передачи извещений

ПАО — пункт автономной охраны

ПЦН — пульт централизованного наблюдения

СКД — система контроля доступа

ТВЛ — телевизионные линии

УС — устройство соединительное

2.3 Классификация технических средств сигнализации

Технические средства охранной и охранно-пожарной сигнализации, предназначенные для получения информации о состоянии контролируемых параметров на охраняемом объекте, приема, преобразования, передачи, хранения, отображения этой информации в виде звуковой и световой сигнализации, в соответствии с ОСТ 25 829-78 классифицируется по двум признакам: области применения и функциональному назначению.

По области применения ТС делятся на охранные, пожарные и охранно-пожарные; по функциональному назначению — на технические средства обнаружения (извещатели), предназначенные для получения информации о состоянии контролируемых параметров и ТС оповещения, предназначенные для приема, преобразования, передачи, хранения, обработки и отображения информации (СПИ, ППК и оповещатели).

2.3.1 Классификация охранных и охранно-пожарных извещателей

В соответствии с ГОСТ 26342-84 охранно-пожарные извещатели классифицируются по следующим параметрам.

По назначению для закрытых помещений, для открытых площадок и периметров объектов.

По виду зоны, контролируемой извещателем: точечные, линейные, поверхностные, объемные.

По принципу действия охранные извещатели подразделяются на: омические, магнитоконтактные, ударноконтактные, пьезоэлектрические, емкостные, ультразвуковые, оптико-электронные, радиоволновые, комбинированные.

По количеству зон обнаружения: однозонные, многозонные.

По дальности действия ультразвуковые, оптико-электронные и радиоволновые охранные извещатели для закрытых помещений подразделяются на: малой дальности — до 12 м, средней дальности — от 12 до 30 м, большой дальности — свыше 30 м.

По дальности действия оптико-электронные и радиоволновые охранные извещатели для открытых площадок и периметров объектов подразделяются на: малой дальности — до 50 м, средней дальности — от 50 до 200 м, большой дальности — свыше 200 м.

По конструктивному исполнению ультразвуковые, оптико-электронные и радиоволновые охранные извещатели подразделяются на: однопозиционные — передатчик (излучатель) и приемник совмещены в одном блоке (может быть несколько передатчиков и приемников в одном блоке); двухпозиционные — передатчик (излучатель) и приемник выполнены в виде отдельных блоков; многопозиционные — более двух блоков в любой комбинации.

По способу электропитания подразделяются на: токонепотребляющие (используется «сухой» контакт); питающиеся от ШС, от внутреннего автономного источника питания, от внешнего источника постоянного тока напряжением 12 — 24 В, от сети переменного тока напряжением 220 В.

Охранно-пожарные извещатели по принципу действия подразделяются на: магнитоконтактные, ультразвуковые и оптико-электронные. По количеству зон обнаружения, дальности действия и конструктивному исполнению охранно-пожарные извещатели классифицируются аналогично охранным извещателям.

2.3.2 Классификация приборов приемно-контрольных

По информативной емкости (количеству контролируемых шлейфов сигнализации) ППК подразделяются на: малой информативной емкости — до 5 ШС, средней информационной емкости — от 6 до 50 ШС, большой информационной емкости — свыше 50 ШС.

По информативности ППК подразделяются на: малой информативности — до 2 видов извещений, средней информативности — от 3 до 5 видов извещений.

2.3.3 Классификация оповещателей

По характеру выдаваемых сигналов оповещатели подразделяются на: световые, звуковые.

По исполнению оповещатели подразделяются: для использования в помещениях, для использования на открытом воздухе.

2.4 Обозначения условные графические элементов ОС, ПС и ОПС

	-	Извещатель пожарный автоматический тепловой
	-	Извещатель пожарный автоматический
	-	Извещатель пожарный автоматический пламени
	-	Извещатель пожарный ручной
	-	Извещатель охранный автоматический
	-	Извещатель охранный тревожный ручной/ножной
	-	Извещатель охранно-пожарный автоматический
	-	Оповещатель охранный
	-	Прибор приемно-контрольный (прибор управления)
	-	Извещатель омический (провод, фольга)
	-	Выключатель конечный на воротах, дверях, люках
	-	Антенна охранного извещателя
	-	Шифрустройство
	-	Световозвращатель
	-	Устройство оконечное
	-	Ретранслятор
	-	Пульт централизованного наблюдения
	-	Устройство уплотнения телефонных линий
	-	Камера передающая телевизионной установки с поворотным устройством
	-	Камера передающая телевизионной установки без поворотного устройства
	-	Устройство видеоконтрольное прикладных телевизионных установок
	-	Промежуточно-исполнительный орган
	-	Исполнительный блок регулятора-сигнализатора

Примечание. Графическое обозначение извещателей оптико-электронного, радиоволнового, ультразвукового вычерчивать вершиной треугольника в направлении зоны его действия.

2.5 Нормативно-техническая документация

При обследовании, проектировании, монтаже, пуско-наладочных работах, сдаче в эксплуатацию, эксплуатации и техническом надзоре систем и комплексов ОПС следует руководствоваться следующими нормативно-техническими документами:

ГОСТ Р 50775-95 (МЭК 839-1-1-88) Системы тревожной сигнализации. Часть 1. Общие требования. Раздел 1. Общие положения.

ГОСТ 50776-95 (МЭК 839-1-4-89) Системы тревожной сигнализации. Часть 1. Общие требования. Раздел 4. Руководство по проектированию, монтажу и техническому обслуживанию.

СНиП 1.02.01-85 Инструкция о составе, порядке разработки, согласования и утверждения проектно-сметной документации на строительство предприятий, зданий и сооружений.

СНиП 3.01.01-85 Организация строительного производства.

СНиП 1.06.05-85 Положение об авторском надзоре проектных организаций за строительством предприятий, зданий и сооружений.

СНиП 3.05.06-85 Электротехнические устройства.

СНиП 3.05.07-85 Системы автоматизации.

Временное положение о приемке законченных строительством объектов на территории Российской Федерации (взамен СНиП 3.01.04-87), одобренное коллегией Минстроя России (Протокол от 10.06.92 № 10).

РД 25.952-90 Руководящий документ. Системы автоматические пожаротушения, пожарной, охранной и охранно-пожарной сигнализации. Порядок разработки задания на проектирование.

РД 25.953-90 Руководящий документ. Системы автоматические пожаротушения, пожарной, охранной и охранно-пожарной сигнализации. Обозначения условные графические элементов системы.

РД 78.143-92 Руководящий нормативный документ. Системы и комплексы охранной сигнализации. Элементы технической укрепленности объектов. Нормы проектирования.

РД 78.145-93 Руководящий документ. Системы и комплексы охранной, пожарной и охранно-пожарной сигнализации. Правила производства и приемки работ.

Пособие к РД 78.145-93

РД 78.146-93 Руководящий документ. Инструкция о техническом надзоре за выполнением проектных и монтажных работ по оборудованию объектов средствами охранной сигнализации.

РД 78.147-93 Руководящий документ. Единые требования по технической укрепленности и оборудованию сигнализацией охраняемых объектов.

РД 78.148-94 Руководящий документ. Защитное остекление. Классификация, методы испытаний, применение.

СНиП 2.04.09-84 Пожарная автоматика зданий и сооружений.

ВНП-001-95 Ведомственные нормы проектирования. Здания учреждений Центрального банка Российской Федерации.

Требования к оборудованию учреждений Центрального банка Российской Федерации инженерно-техническими средствами охраны.

Инструкция по организации охраны учреждений Сберегательного банка Российской Федерации. № 6Р от 21.09.92.

Типовые требования по технической укрепленности и оборудованию сигнализацией учреждений культуры, расположенных в зданиях, не являющихся историческими и архитектурными памятниками.

Рекомендации по оборудованию церквей современными техническими средствами охранной сигнализации.

Рекомендации по выбору и применению современных технических средств охранно-пожарной сигнализации на объектах народного хозяйства.

Рекомендации по выбору и применению телевизионных систем видеоконтроля.

Рекомендации по комплексному оборудованию банков, пунктов обмена валюты, оружейных и ювелирных магазинов, коммерческих и других фирм и организаций техническими средствами охраны, видеоконтроля и инженерной защиты. Типовые варианты.

Приказ МВД России от 31.01.94 г. № 35 Об утверждении нормативных актов по технической эксплуатации средств охранно-пожарной сигнализации подразделениями вневедомственной охраны при органах внутренних дел Российской Федерации.

Руководство по техническому обслуживанию установок охранно-пожарной сигнализации.

Перечни технических средств охранной и охранно-пожарной сигнализации, разрешенных к применению, и технических средств пожарной сигнализации и других средств безопасности, рекомендованных к применению, на объектах различной формы собственности на территории России.

Правила устройства электроустановок (ПУЭ).

Технические описания и инструкции по эксплуатации приборов ОПС.

3 ОХРАННЫЕ ИЗВЕЩАТЕЛИ

3.1 Виды помех и их возможные источники

Извещатели в процессе эксплуатации подвергаются воздействию различных мешающих факторов, среди которых основными являются: акустические помехи и шумы, вибрации строительных конструкций, движение воздуха, электромагнитные помехи, изменения температуры и влажности окружающей среды, техническая неукрепленность охраняемого объекта.

Степень воздействия помех зависит от их мощности, а также от принципа действия извещателя.

Акустические помехи и шумы создаются промышленными установками, транспортными средствами, бытовой радиоаппаратурой, грозовыми разрядами и другими источниками. Примеры акустических помех приведены в таблице 3.1.

Таблица 3.1

Примеры источников акустических помех

Этот вид помех вызывает появление неоднородностей воздушной среды, колебания не жестко закрепленных остекленных конструкций и может служить причиной ложных срабатываний ультразвуковых, звуковых, ударноконтактных и пьезоэлектрических извещателей. Кроме того, на работу ультразвуковых извещателей оказывают влияние высокочастотные составляющие акустических шумов.

Вибрации строительных конструкций вызываются железнодорожными составами и поездами метрополитена, мощными компрессорными установками и т.п. Особенно чувствительны к вибрационным помехам ударноконтактные и пьезоэлектрические извещатели, поэтому на объектах, подверженных таким помехам, эти извещатели применять не рекомендуется.

Движение воздуха в охраняемой зоне вызывается, в основном, тепловыми потоками вблизи отопительных устройств, сквозняками, вентиляторами и т.п. Наиболее подвержены влиянию воздушных потоков ультразвуковые и пассивные оптико-электронные извещатели. Поэтому эти извещатели не следует устанавливать в местах с заметным движением воздуха (в оконных проемах, около батарей центрального отопления, около вентиляционных отверстий и т.п.).

Электромагнитные помехи создаются грозовыми разрядами, мощными радиопередающими средствами, высоковольтными линиями электропередач, распределительными сетями электропитания, контактными сетями электротранспорта, установками для научных исследований, технологических целей и т.п.

Наиболее подвержены воздействию электромагнитных помех радиоволновые извещатели. Причем в большей степени они восприимчивы к радиопомехам. Наиболее опасными электромагнитными помехами являются помехи из сети электропитания. Они возникают при коммутации мощных нагрузок и могут проникать во входные цепи аппаратуры через вводы силового питания, вызывая ее ложные срабатывания. Существенное уменьшение их количества дает применение и своевременное техническое обслуживание источников резервного питания.

Исключить воздействие электромагнитных помех сетей переменного тока на работу извещателей позволяет соблюдение основного требования по монтажу низковольтных соединительных линий — прокладка линий питания извещателя и ШС должна проводиться параллельно силовым сетям на расстоянии между ними не менее 50 см, а их пересечение должно производиться под прямым углом.

Изменения температуры и влажности окружающей среды на охраняемом объекте могут оказывать влияние на работу ультразвуковых извещателей. Это обусловлено тем, что поглощение ультразвуковых колебаний в воздухе в сильной степени зависит от его температуры и влажности. Например, при повышении температуры среды от +10 до +30 °C коэффициент поглощения возрастает в 2,5 — 3 раза, а при повышении влажности от 20 — 30% до 98% и понижении ее до 10% коэффициент поглощения изменяется в 3 — 4 раза.

Уменьшение температуры на объекте в ночное время по сравнению с дневным приводит к уменьшению коэффициента поглощения ультразвуковых колебаний и, как следствие, к увеличению чувствительности извещателя. Поэтому, если регулировка извещателя производилась в дневное время, в ночное время в зону обнаружения могут попасть источники помех, которые в период регулировки находились вне этой зоны, что может вызвать срабатывание извещателя.

Техническая неукрепленность объектов оказывает значительное влияние на устойчивость работы магнитоконтактных извещателей, применяемых для блокировки элементов строительных конструкций (дверей, окон, фрамуг и т.п.) на открывание. Кроме того, плохая техническая укрепленность может служить причиной ложных срабатываний других извещателей за счет сквозняков, вибраций остекленных конструкций и т.п.

Следует отметить, что существует ряд специфических факторов, вызывающих ложные срабатывания извещателей только определенной категории. К ним относятся: движение мелких животных и насекомых, люминесцентное освещение, радиопроницаемость элементов строительных конструкций, попадание на извещатели прямых солнечных лучей и света автомобильных фар.

Движение мелких животных и насекомых может восприниматься как движение нарушителя извещателями, принцип действия которых основан на эффекте Доплера. К ним относятся ультразвуковые и радиоволновые извещатели. Влияние ползающих насекомых на извещатели можно исключить обработкой мест их установки специальными химическими средствами.

При использовании на объекте, охраняемом радиоволновыми извещателями, люминесцентного освещения источником помех являются мигающий с частотой 100 Гц столб ионизированного газа лампы и вибрация арматуры лампы с частотой 50 Гц.

Кроме этого, люминесцентные и неоновые лампы создают непрерывные флуктуационные помехи, а ртутные и натриевые лампы — импульсные помехи с широким спектром частот. Например, люминесцентные лампы могут создавать значительные радиопомехи в полосе частот 10 — 100 МГц и более.

Дальность обнаружения таких источников света всего в 3 — 5 раз меньше дальности обнаружения человека, поэтому на период охраны их необходимо выключать, а в качестве дежурного освещения использовать лампы накаливания.

Радиопроницаемость элементов строительных конструкций также может стать причиной ложного срабатывания радиоволнового извещателя, если стены имеют малую толщину или в них имеются значительные по размерам тонкостенные проемы, окна, двери.

Энергия, излучаемая извещателем, может выходить за пределы помещения, при этом извещатель обнаруживает проходящих снаружи людей, а также проезжающий транспорт. Примеры радиопроницаемости строительных конструкций приведены в таблице 3.2.

Таблица 3.2

Радиопроницаемость строительных конструкций

Тепловое излучение осветительных приборов может служить причиной ложных срабатываний пассивных оптико-электронных извещателей. Это излучение по мощности соизмеримо с тепловым излучением человека и может служить причиной срабатывания извещателей.

В целях исключения воздействия этих помех на пассивные оптико-электронные извещатели можно рекомендовать изоляцию зоны обнаружения от воздействия излучения осветительных приборов. Уменьшение влияния мешающих факторов, а следовательно, и снижение количества ложных срабатываний извещателей, в основном, достигается соблюдением требований к размещению извещателей и их оптимальной настройкой по месту установки.

В таблице 3.3 приведены виды и источники помех и даны способы их устранения.

Таблица 3.3

Помехи и способы их локализации

Контроль за правильностью настройки извещателей должен проводиться при их техническом обслуживании на охраняемых объектах.

3.2 Типовые охранные извещатели, условия применения

3.2.1 Извещатели омические

Омические извещатели — самый простой тип извещателей, который представляет собой тонкий металлический проводник, специальным образом закрепленный на охраняемом предмете, конструкции. Любое физическое воздействие на охраняемый объект приведет к разрыву проводника, тем самым нарушится целостность ШС.

Извещатели омические АЛ-1-Т-0,02x10 «Фольга», «Фольга-С». Алюминиевая фольга применяется для блокировки от разбития конструкций из стекла, подверженных воздействию вибрационных и ударных помех, при температуре окружающего воздуха от минус 40 °C до +50 °C.

Рекомендуемое применение — блокировка стеклянных конструкций, где не предъявляются повышенные требования к интерьеру: склады, помещения производственного и хозяйственного назначения.

Извещатели поставляются рулонами, при ширине ленты 10 мм и толщине 0,02 мм. Допускается применять алюминиевую фольгу толщиной 0,008 — 0,03 мм и шириной 6 — 10 мм. Извещатель «Фольга-С» состоит из самоклеящейся фольги и зажимов для нее. Клеевой слой покрыт защитной пленкой. Поставляется рулонами длиной 5 — 20 м, шириной 10 мм и толщиной 0,014 мм.

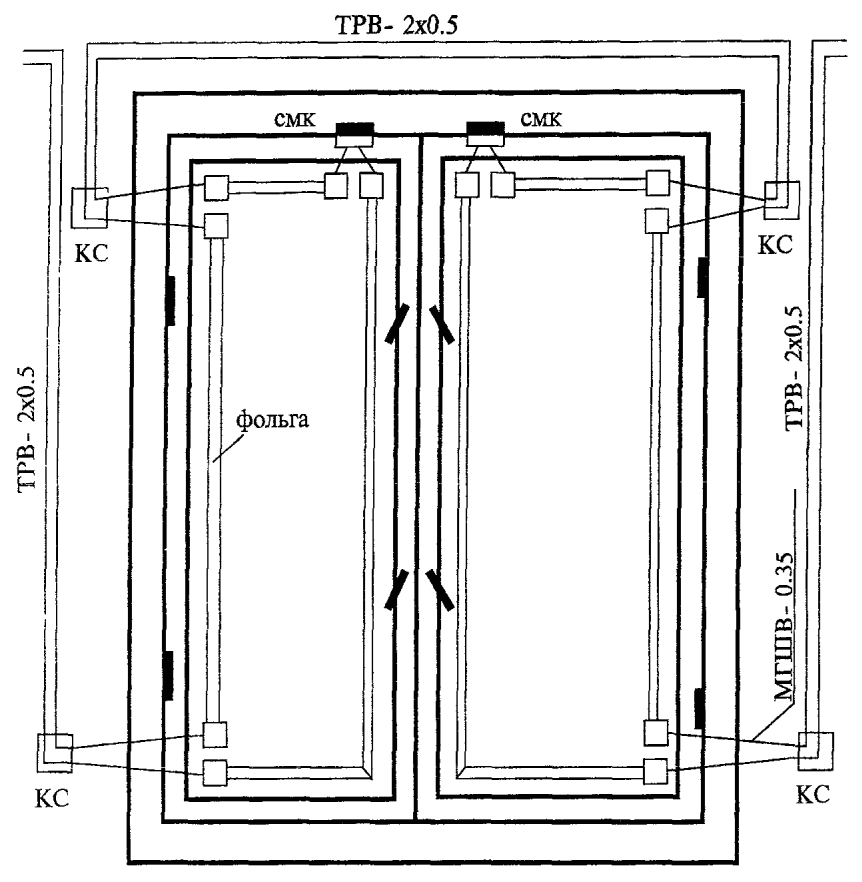

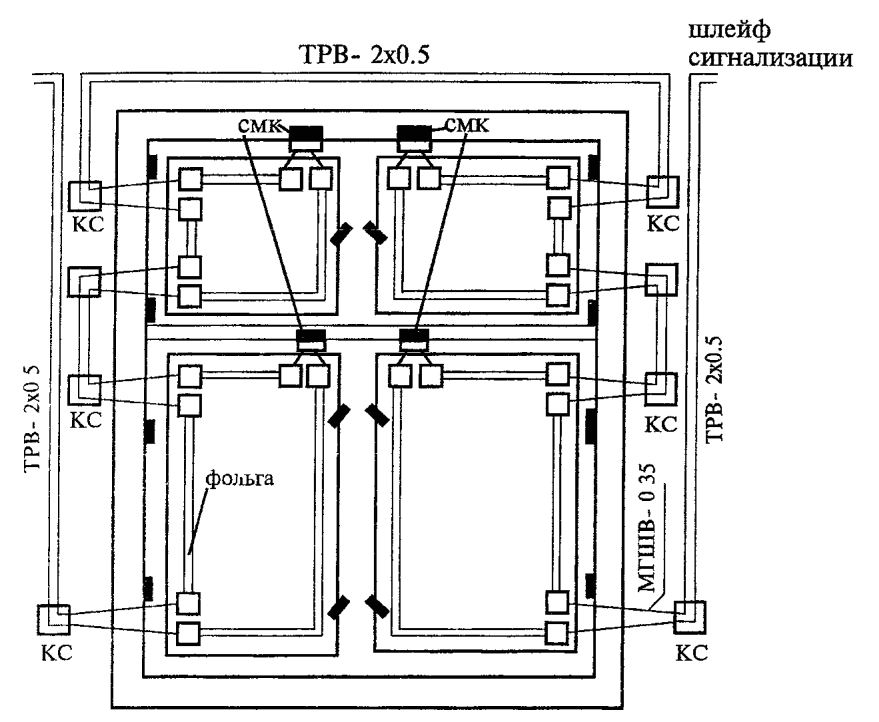

Блокировка алюминиевой фольгой производится ее приклеиванием по периметру стеклянных полотен на расстоянии:

2 — 10 мм — от боковой стороны деревянной рамы;

10 — 15 мм — от боковой стороны металлической рамы;

до 50 мм — от нижней стороны рамы в сухих, отапливаемых помещениях;

150 — 200 мм — от нижней стороны рамы во влажных и неотапливаемых помещениях.

Допускается производить блокировку фольгой по периметру стекла на 2/3 общей высоты от нижнего края.

Для защиты проемов из стеклопрофилей, стеклоблоков фольга должна приклеиваться по середине каждого стеклопрофиля, стеклоблока.

Фольгу наклеивают на стекло внутренних рам (дверей) со стороны охраняемого помещения. Фольга приклеивается к стеклу клеем «Контакт» или аналогичным по характеристикам. Допускается в качестве клея использовать: масляную краску, грунтовку, цинковые белила, синтетические краски, эпоксидные эмали. При использовании кремнийорганического лака КО-85 со смолой БМК-5 необходимо руководствоваться инструкцией по применению этого лака. Запрещается применять краски на основе искусственной олифы (оксоле). Цвет краски должен быть подобран по цвету рамы или требованию заказчика.

Технология выполнения монтажных работ

Очистить от грязи и пыли, обезжирить ацетоном и просушить полосу стекла по периметру шириной 150 — 250 мм.

Приклеить к стеклу по периметру бумажные ленты (например, от кассового аппарата), смоченные в мыльном растворе. Допускается ближнюю к раме бумажную полосу не устанавливать. Расстояние между бумажными лентами определяется шириной фольги плюс 4 — 5 мм.

Нанести кистью слой краски на стекло между бумажными полосками. Подсушить краску до надежного прилипания к ней фольги. Приклеить на слой краски фольгу.

Приклеить к стеклу в местах подсоединения фольги к другим элементам (извещателям СМК, проводным петлям-ловушкам, ШС) специальные зажимы для фольги.

Подсоединить фольгу через зажимы к элементам монтажа, ШС, используя где надо специальные гибкие переходы типа УС.

Извещатель «Фольга-С» приклеивается к стеклу после освобождения его клеевого слоя от защитной пленки. Подключение извещателя «Фольга-С» к ШС производится специальными зажимами.

Допускается в качестве гибкого перехода использовать провод типа МГШВ диаметром не более 0,35 мм, продетого в полихлорвиниловую трубку.

Рекомендуется соединение «фольга-провод» осуществлять пайкой специальным припоем для пайки алюминия следующим образом. Концы приклеенной фольги зачищаются, облуживаются с двух сторон и припаиваются к предварительно приклеенным к стеклу облуженным латунным пластинам размером 10 x 20 мм, толщиной 0,1 — 0,25 мм. К этим же пластинам припаивается провод типа МГШВ гибкого перехода.

Во избежание прожога фольги при лужении паяльник не следует долго держать в точке касания.

Нанести кистью два слоя краски на фольгу, причем второй слой наносится после полного высыхания первого. Полоса краски должна выступать за края фольги на расстояние 1 — 2 мм.

Удалить бумажные полосы.

В случае порывов фольги следует по обе стороны от трещины снять с фольги слой краски размером 10 — 15 мм (краска легко снимается ветошью, смоченной в ацетоне) и поставить перемычку из гибкого монтажного провода или фольги. Перемычка устанавливается пайкой или через специальные зажимы.

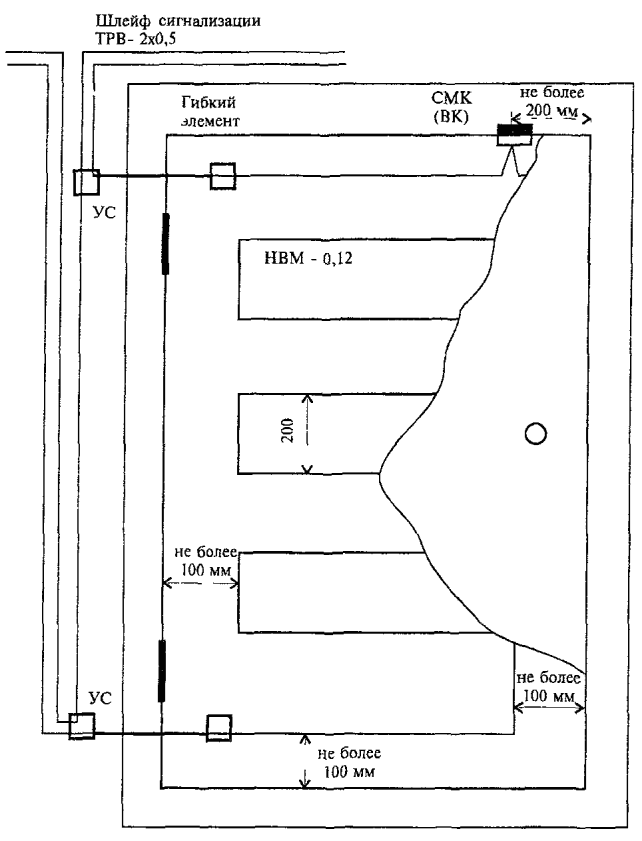

Извещатель омический «Провод». Для защиты строительных конструкций (двери, люки, ворота, некапитальные стены, перегородки и т.п.) на разрушение (пролом) используется провод типа НВМ сечением не более 0,2 мм2 или аналогичный по параметрам.

Провод должен прокладываться по внутренней стороне строительных конструкций по всей площади параллельно контурным линиям и крепиться скобами с шагом не более 200 мм. Под скобу должна быть подложена неразрезанная полихлорвиниловая трубка длиной 10 мм. Расстояние между проводами должно быть не более 200 мм.

При открытом способе прокладки провод крепится непосредственно к поверхности строительной конструкции с последующей защитой его от случайных (либо преднамеренных) повреждений фанерой, оргалитом или другим материалом.

При скрытом способе прокладки провод прокладывают и крепят в бороздах глубиной и шириной не менее двух диаметров провода с последующей шпатлевкой и закрашиванием.

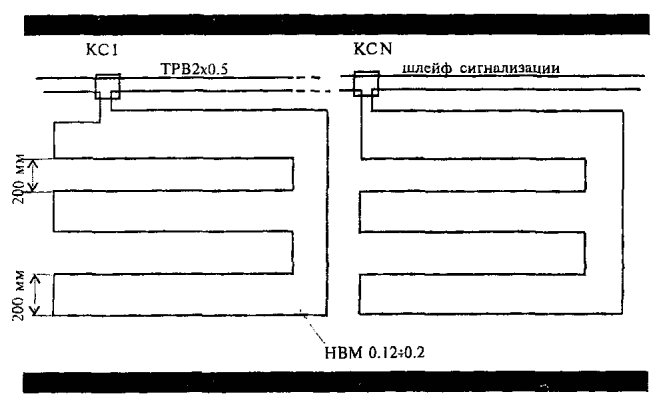

При любом способе прокладки провода на каждые 5 м2 блокируемой поверхности должна быть установлена ответвительная коробка. Коробки устанавливаются на максимальной высоте блокируемой строительной конструкции.

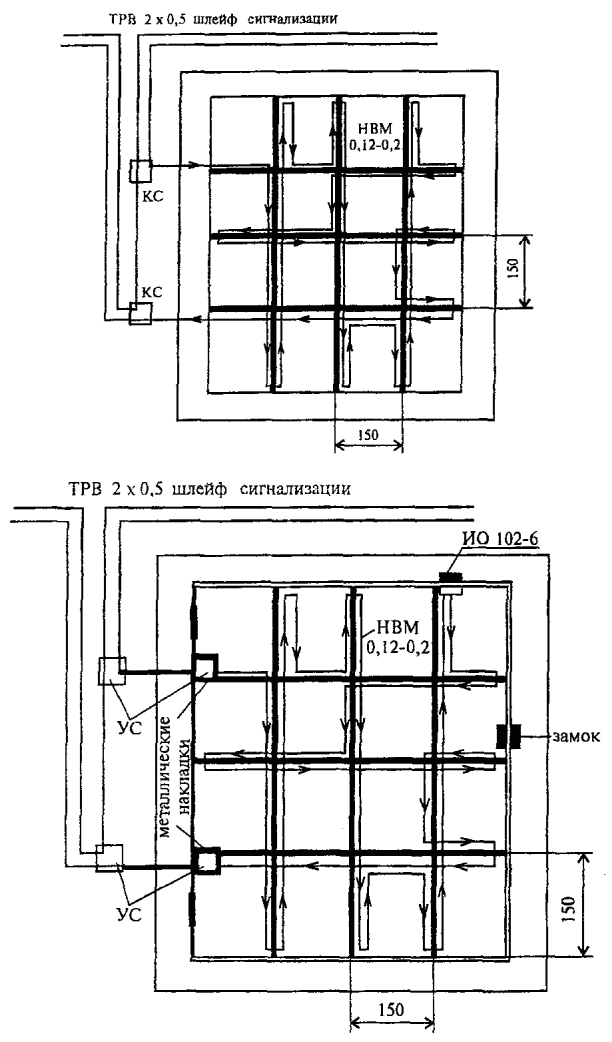

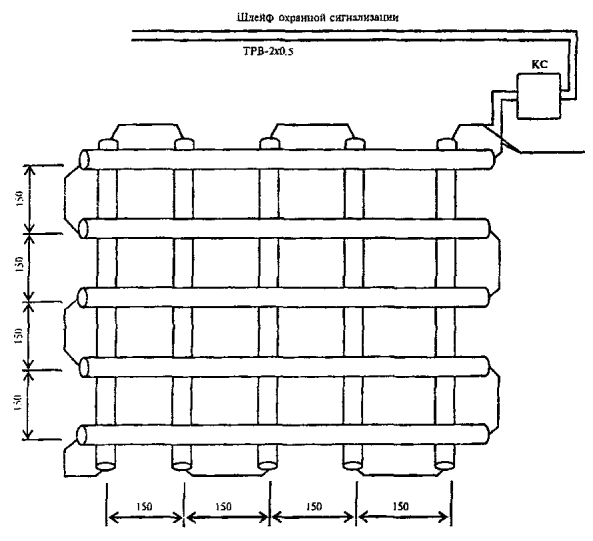

Блокировка внутренних металлических решеток должна производиться обвиванием горизонтальных и вертикальных прутьев проводом с шагом витка 30 — 70 мм. В местах пересечения прутьев решетки проводом делается узел, который должен охватывать оба прута.

Переход провода с одного прута на другой должен производиться по строительному проему скрытым способом в штробе. Провод в штробе крепится с последующей шпатлевкой. В местах крепления на провод должна быть надета неразрезанная полихлорвиниловая трубка длиной 10 мм.

Решетки из металлических трубок допускается блокировать пропусканием провода через все трубки.

По окончании монтажа решетка и провод окрашивается масляной краской одного цвета.

3.2.2 Извещатели магнитоконтактные (контактные)

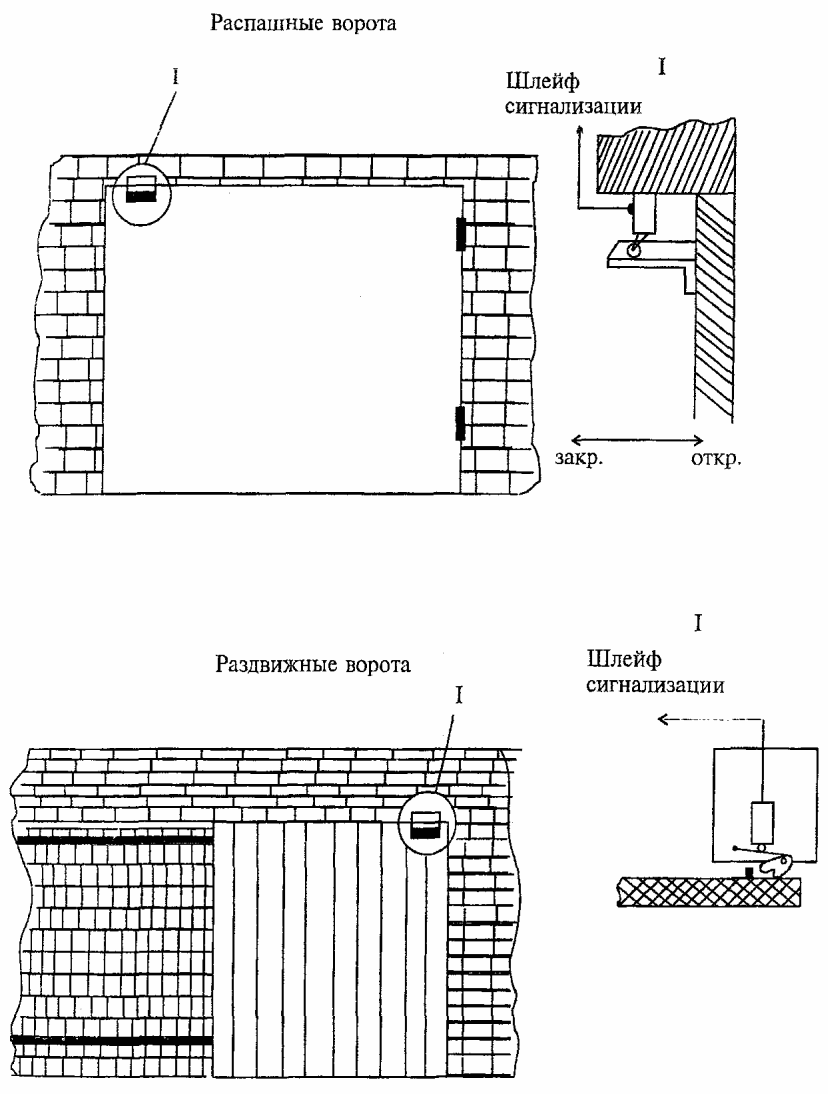

Выключатели путевые конечные. Для блокировки распашных, раздвижных, подъемных ворот, люков на открывание используют выключатели путевые конечные и им аналогичные. При этом рекомендуется использовать выключатели серий: ВК-200, ВК-300 и ВПК-4000. Температурный диапазон (от минус 40 °C до +40 °C) позволяет эксплуатировать их практически во всех климатических зонах.

Выключатели крепятся на кронштейнах, направляющих, позволяющих проводить регулировку положения, на неподвижных элементах блокируемой конструкции. Место установки выключателя выбирается из условий надежного срабатывания выключателя при открывании и закрывании ворот и гарантирующие защиту от поломки нажимного штока при большом люфте. Для этих целей рекомендуется устанавливать механические ограничители открывания ворот.

Допустимый зазор между упором и нажимным штоком выключателя должен быть в пределах 3 — 5 мм. Упор крепится на подвижных элементах ворот и должен иметь регулировку.

Технические характеристики конечных выключателей приведены в таблице 3.4.

Таблица 3.4

Характеристики конечных выключателей

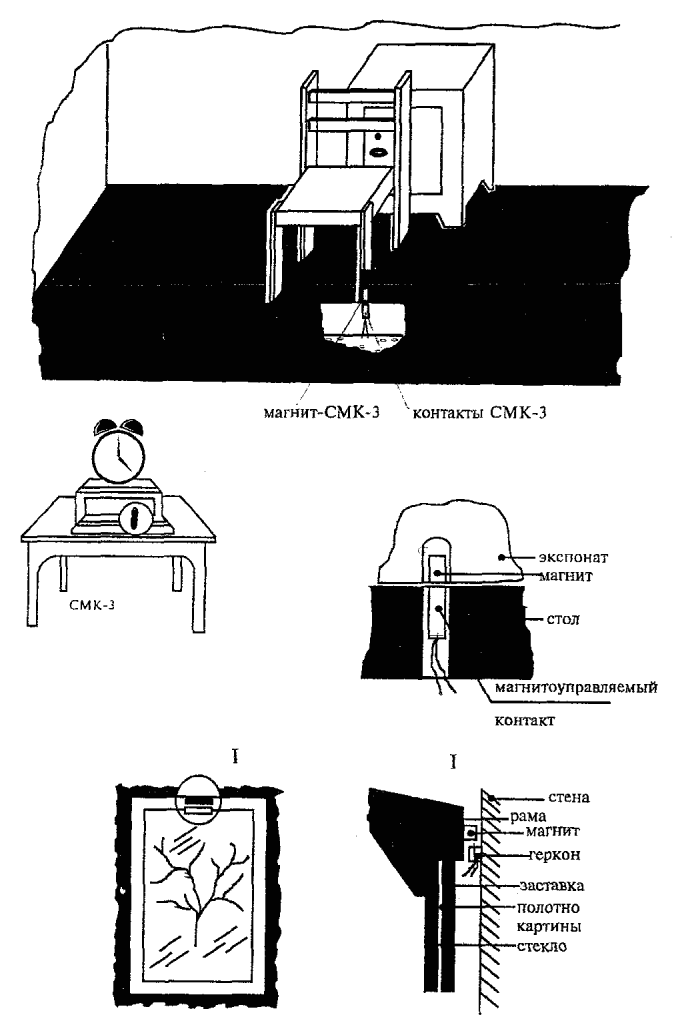

Магнитоконтактные (контактные) извещатели предназначены, в основном, для блокировки дверей, окон, люков, витрин и других подвижных конструкций на открывание и выдачи тревожного извещения в виде размыкания (иногда замыкания) электрической цепи ШС ППК или УО СПИ. Кроме того, извещатели могут использоваться в качестве датчиков-ловушек для блокировки переносимых предметов (экспонатов музеев и выставок, персональных ЭВМ и т.п.). Ряд извещателей может применяться для блокировки стальных конструкций (сейфов, несгораемых шкафов и т.п.).

Магнитоконтактный извещатель состоит из герметизированного магнитоуправляемого контакта и магнита в пластмассовых или металлических немагнитных корпусах.

Модули извещателя крепят непосредственно к поверхности блокируемого элемента со стороны охраняемого помещения.

Крепление извещателя на деревянной поверхности производится шурупами, на металлической — винтами с прокладкой из дерева, текстолита или гетинакса толщиной 25 — 30 мм, а на стеклянной — клеем (марки «Контакт», ВГО-1, БМК-5 или им аналогичный). Диэлектрическая прокладка устанавливается как под модуль геркона, так и под модуль магнита. Модули геркона и магнита устанавливаются на блокируемый элемент параллельно друг другу (извещатели для открытого монтажа) или соосно (извещатели для скрытого монтажа). Нарушение параллельности или соосности узлов магнитоконтактных извещателей, их нежесткое крепление, некачественная пайка или замена ее скруткой могут приводить к ложным срабатываниям извещателей.

Выбор модели извещателя определяется типом и характеристиками блокируемой конструкции, ее укрепленностью, и условиями эксплуатации.

На каждый блокируемый элемент устанавливается по одному извещателю на расстоянии до 20 см от его вертикальной линии раствора.

Выводы контакта соединяются с шлейфом сигнализации проводами типа НВМ-0,35 с последующей скруткой и пропайкой мест соединения. Места пайки изолируют полихлорвиниловой трубкой.

Технические характеристики магнитоконтактных извещателей приведены в таблице 3.5.

Таблица 3.5

Характеристики магнитоконтактных извещателей

3.2.3 Извещатели ударноконтактные

Извещатели ударноконтактные предназначены для блокировки строительных конструкций на разрушение или давление и формируют извещение о проникновении путем преобразования энергии упругих волн ультразвукового или звукового диапазона, возникающих при попытках разрушения блокируемой конструкции нарушителем.

Извещатели ударноконтактные ИО 303-1 «Окно-2М», ИО 303-3 «Окно-4» и ИО 303-4 «Окно-5» предназначены для блокировки стеклянных полотен площадью до 20 м2 с запоминанием тревожных извещений.

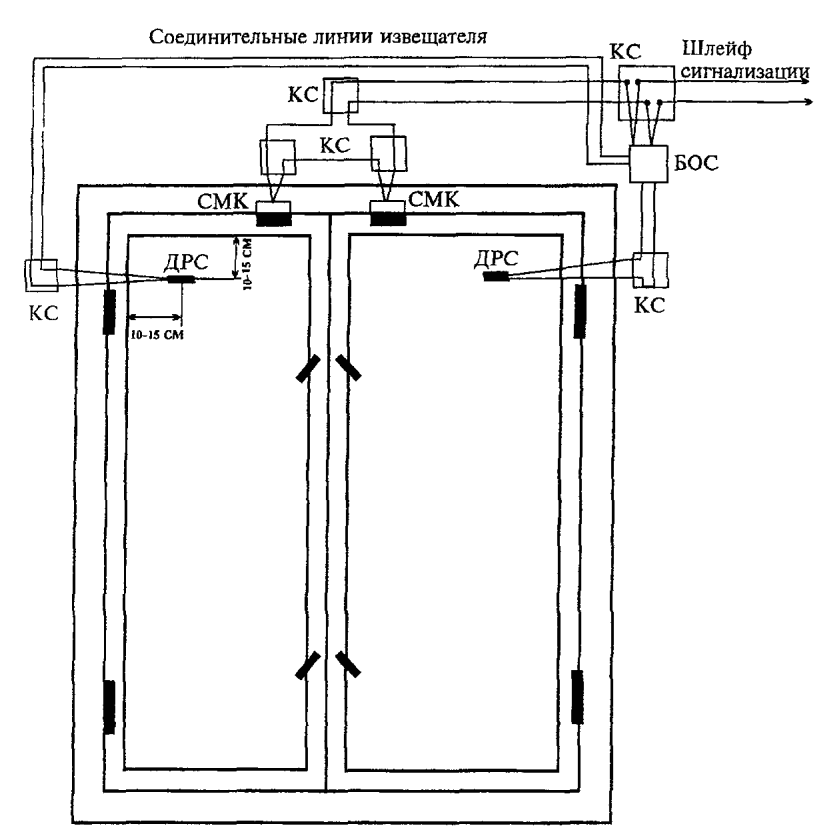

Извещатели состоят из блока обработки сигналов (БОС) и до пяти датчиков разбития стекла (ДРС), причем извещатель «Окно-2М» работает с датчиками ДРС, «Окно-4» — как с датчиками ДРС, так и ДРС-1, «Окно-5 — только с датчиками ДРС-1.»

Место расположения составных частей извещателя (БОС и ДРС) определяется количеством, взаимным расположением и площадью блокируемых стеклянных полотен.

В таблице 3.6 приведена зависимость количества ДРС от блокируемой площади стеклянного полотна и места размещения ДРС.

Таблица 3.6

Взаимное расположение БОС и ДРС должно обеспечивать минимальную длину соединяющих их линий из расчета: не более 10 м (15 м для извещателя «Окно-5») двухпроводной линии ДРС на БОС.

Допустима установка ДРС в одном из углов или у боковых сторон полотна на тех же расстояниях от обвязки, если при этом обеспечиваются минимальная длина линии ДРС.

Технические характеристики приведены в таблице 3.7.

Таблица 3.7

Характеристики ударноконтактных извещателей

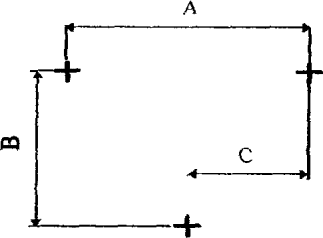

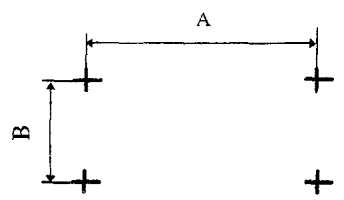

Разметки крепления приведены на рисунках 3.1 согласно таблице 3.25.

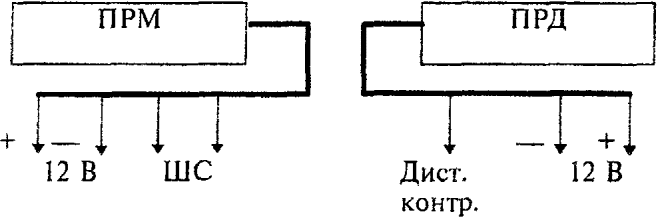

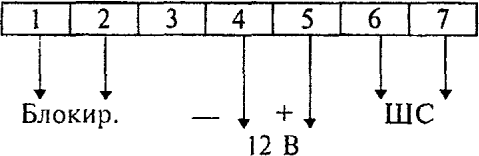

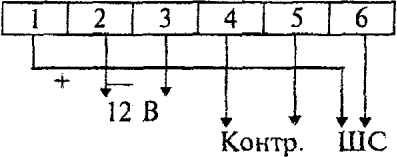

Схемы внешних соединений приведены на рисунках 3.12, 3.13.

3.2.4 Извещатели пьезоэлектрические

Извещатели пьезоэлектрические предназначены для блокировки строительных конструкций на разрушение или давление и формируют извещение о проникновении путем преобразования энергии упругих волн ультразвукового или звукового диапазона, возникающих при попытках разрушения блокируемой конструкции нарушителем.

Извещатели пьезоэлектрические ИО 311-1 «Гюрза-050», ИО 304-5 «Гюрза-050М» предназначены для работы в закрытых отапливаемых помещениях с температурой окружающего воздуха от +5 °C до +40 °C (для извещателя «Гюрза-050») и от минус 10 °C до +50 °C (для извещателя «Гюрза-050М»).

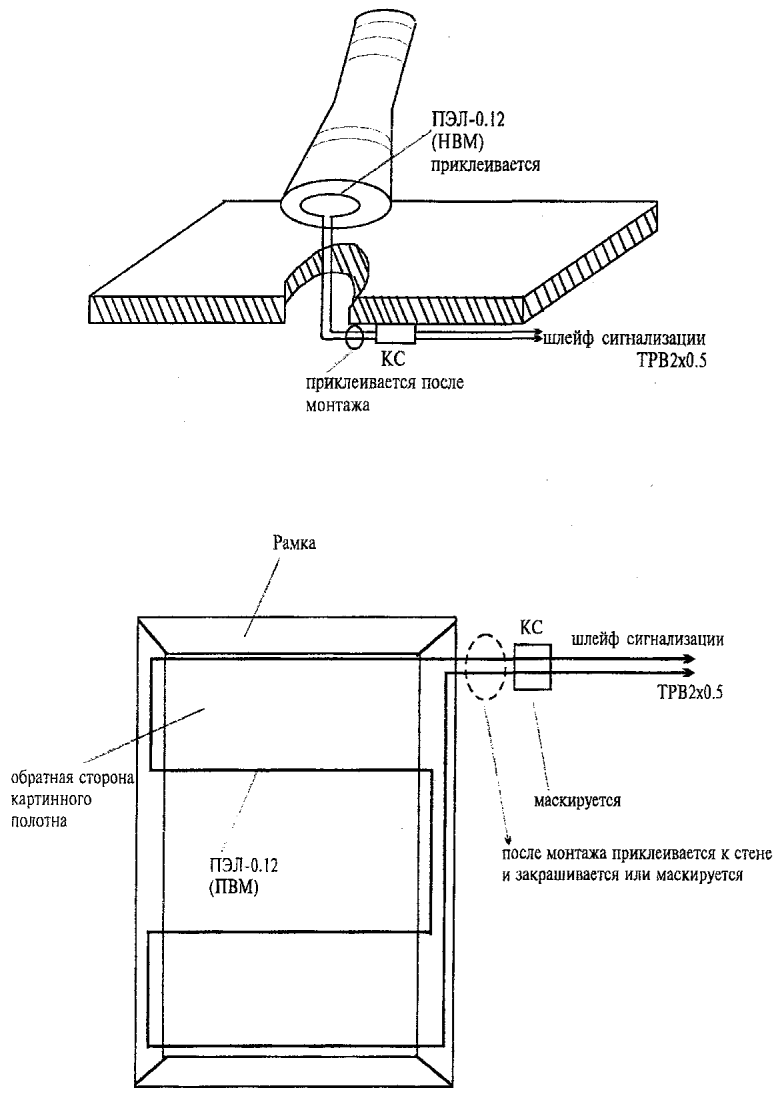

Рекомендуемое использование извещателя — блокировка картин, художественных и ювелирных изделий, стеллажей с экспонатами, электронных приборов, оргтехники, а также отдельных строительных конструкций.

Принцип действия основан на регистрации изменения давления при механическом воздействии на охраняемые предметы. Благодаря возможности регулировки чувствительности, извещатель «Гюрза» может применяться для охраны как миниатюрных, так и достаточно больших предметов.

В извещателе предусмотрен автоматический контроль целостности и величины сопротивления утечки соединительной линии.

В извещателе используются сенсоры (датчики) двух типов.

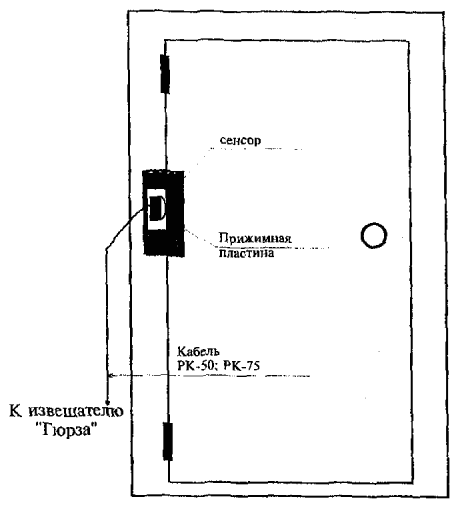

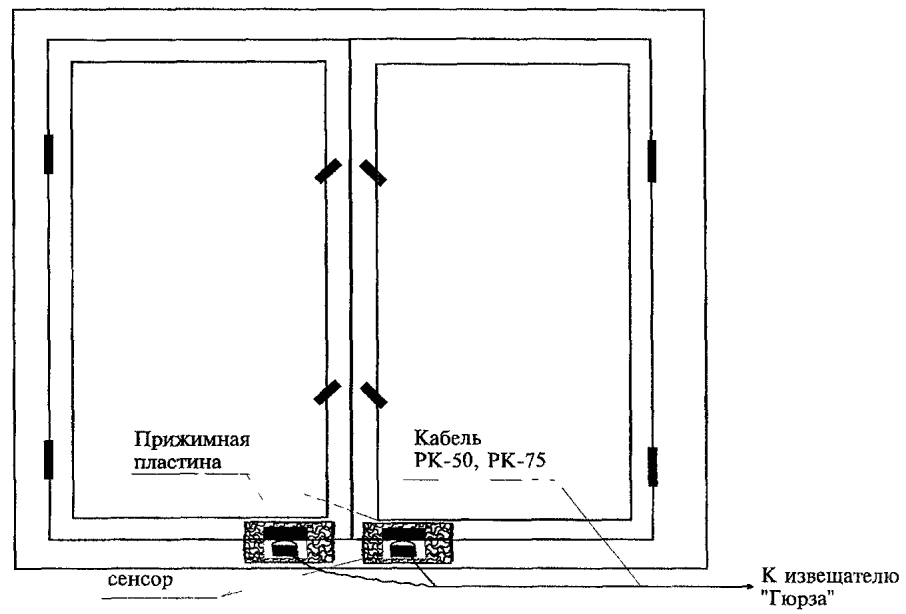

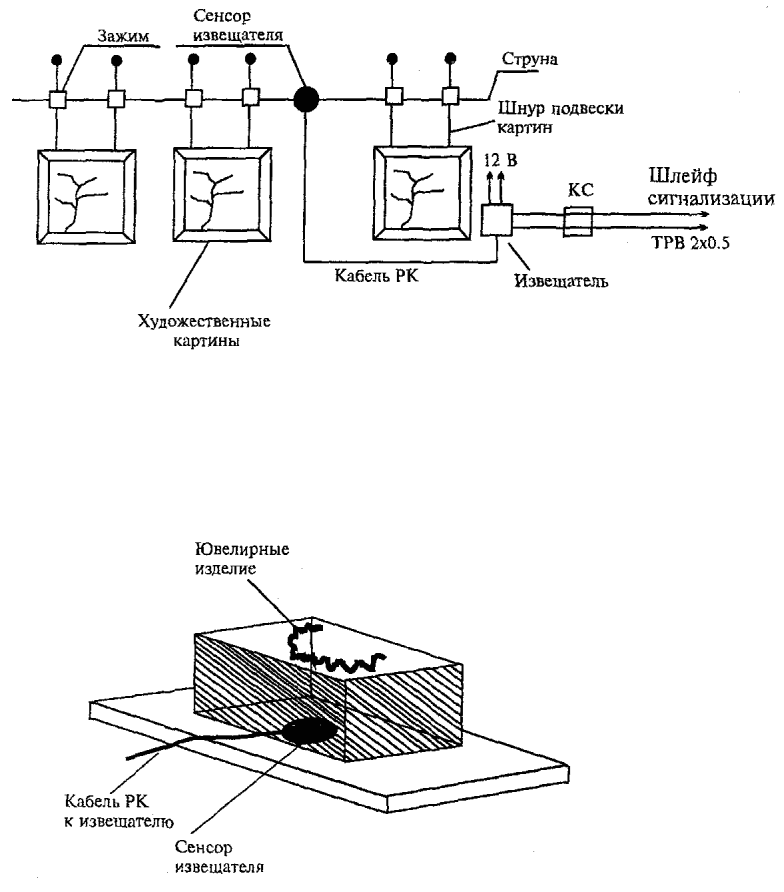

Для охраны предметов, подвешенных на шнурах, применяются сенсоры № 1 (сенсоры КХ-1 у извещателя «Гюрза-050М»), а для охраны отдельных предметов, установленных на основаниях — сенсоры № 2 (сенсоры МХ-1 у извещателя «Гюрза-050М»). Для монтажа сенсоров № 1 (КХ-1) в комплект поставки входят зажимы, крючки и струна. К блоку обработки сигналов (БОС) извещателя «Гюрза-050» допускается подключать до 10 сенсоров и до 40 сенсоров к БОС извещателя «Гюрза-050М».

Если масса охраняемого предмета превышает 20 кг, необходимо разгрузить сенсор № 2 (МХ-1), перераспределив вес предмета по точкам опоры с помощью шайб из комплекта поставки.

Установку датчиков и прокладку внешних цепей извещателя рекомендуется производить скрытым способом.

Линии подключения датчиков следует выполнять кабелем типа РК-50-1,5; РК-75-1,5 с полиэтиленовой изоляцией (исполнение II-16). Все датчики подключаются к линии параллельно, пайкой. При этом длина неэкранированного участка центрального проводника кабеля не должна превышать 5 мм, а места соединения датчиков с кабелем должны быть изолированы полихлорвиниловой трубкой.

не прокладывать кабели и провода в тех местах, где возможно их повреждение при ходьбе или перемещении мебели;

Коммутационные коробки должны располагаться на расстоянии не менее 2 м от мест, где разрешено движение людей.

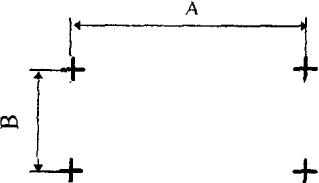

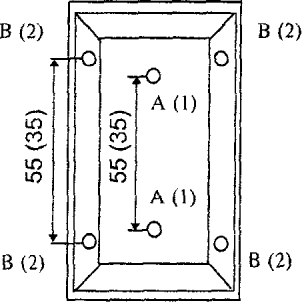

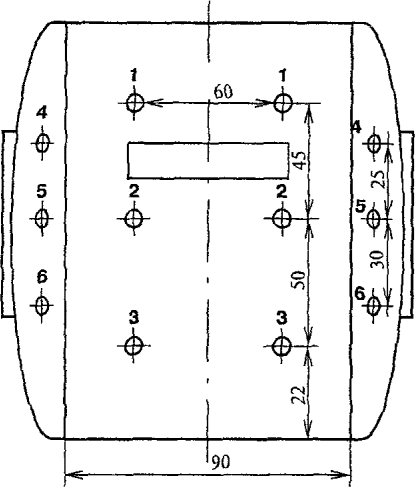

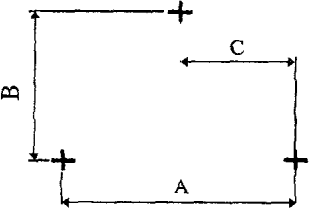

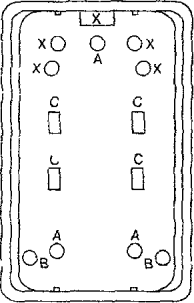

Разметка крепления приведена на рисунке 3.3 согласно таблице 3.25.

Схема внешних соединений приведена на рисунке 3.14.

Извещатель пьезоэлектрический ИО 304-3 «Грань-2» предназначен для работы в закрытых помещениях с температурой окружающего воздуха от минус 10 °C до +50 °C.

Рекомендуемое использование извещателя — обнаружение разрушения монолитных бетонных, кирпичных стен и перекрытий толщиной не менее 0,15 м, деревянных конструкций из досок толщиной 20 — 40 мм, фанеры толщиной не менее 4 мм и металлических сейфов.

Извещатель создает от одной до десяти охраняемых зон с помощью отдельных датчиков сигналов вибрации (от одного до десяти), подключаемых в один шлейф блока обработки сигнала. Шлейф блока обработки сигнала представляет собой двухпроводную линию (провод типа ТРП).

Охраняемая зона, создаваемая датчиком сигналов вибраций на монолитной конструкции, представляет собой круг с радиусом действия датчика.

Охраняемая зона, создаваемая датчиком сигналов вибрации со звуководом на немонолитной конструкции, представляет собой поверхность, ограниченную прямоугольником, длиной, равной длине примененного звуковода, и шириной до 3 м.

Извещатель «Грань-2» имеет блочную конструкцию и состоит из блока приема и обработки сигнала (БОС), семи датчиков сигналов вибрации для обнаружения вибрации, возникающей в монолитных охраняемых конструкциях (ДСВ1), трех датчиков сигналов вибрации со звуководами, для обнаружения вибрации, возникающей в немонолитной деревянной конструкции (ДСВ2).

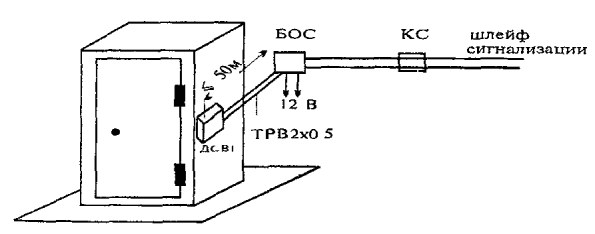

При использовании извещателя для охраны поверхности металлического сейфа следует устанавливать на него только один ДСВ1.

При использовании извещателя для одновременной охраны монолитных конструкций, немонолитных деревянных конструкций и металлических сейфов следует использовать как ДСВ1 так и ДСВ2, общее количество которых не должно превышать 10 шт.

БОС, ДСВ1 и ДСВ2 со звуководом устанавливаются внутри охраняемого помещения в местах, защищенных от механических повреждений и доступа посторонних лиц.

При выборе места установки извещателя необходимо ознакомиться со специфическими особенностями помещения, где предстоит установить извещатель (формы и размеры помещения, расположения дверей и оконных проемов, толщина и материал стен и перекрытий, уязвимые места для пролома, расположение водопроводных труб и отопления). При необходимости охраны сейфов, совместно с охраной помещения, определить место его установки в помещении с целью минимизации длины двухпроводной линии связи ДСВ с БОС, которая не должна превышать 50 м. Наметить места установки ДСВ1 и звуковода для ДСВ2 с учетом того, чтобы места крепления батарей, труб систем водоснабжения и отопления были не ближе 1 м от мест крепления ДСВ1 и звуковода. При наличии трещин или стыковочных швов в монолитных бетонных и кирпичных конструкциях охраняемых ДСВ1, радиус их действия уменьшается и определяется только экспериментальным путем.

При наличии стыковочных швов в бетонных конструкциях допускается использовать ДСВ2 со звуководом, при этом крепление звуковода должно осуществляться с помощью держателей, устанавливаемых по одному на каждой монолитной бетонной плите.

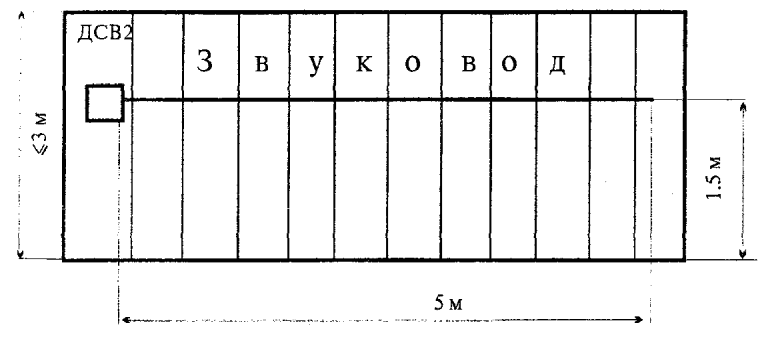

Число используемых ДСВ1 или ДСВ2, а также число держателей звуковода при установке на немонолитной строительной конструкции, определяется индивидуально для каждой конструкции.

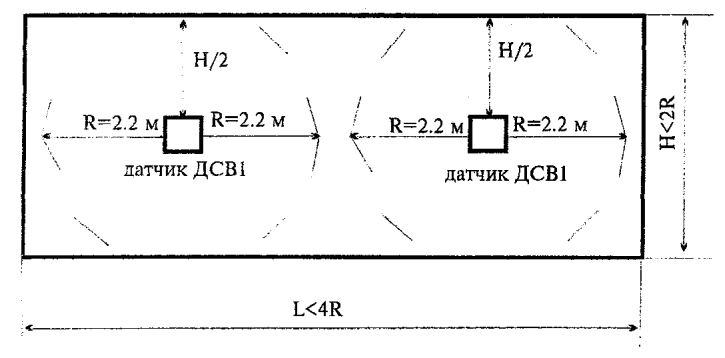

Количество ДСВ1 выбирается с таким расчетом, чтобы неохраняемая площадь отдельных участков конструкции не превышала 0,1 м2.

Расстояние между держателями звуковода на деревянной конструкции должно быть 20 — 25 см.

При закреплении звуковода на конструкции из отдельных монолитных бетонных или деревянных плит допускается производить установку одного держателя на каждую монолитную плиту при условии, если ширина плиты не превышает 3 м.

Технические характеристики приведены в таблице 3.9.

Таблица 3.9

Характеристики извещателей пьезоэлектрических

Схема внешних соединений приведена на рисунке 3.15.

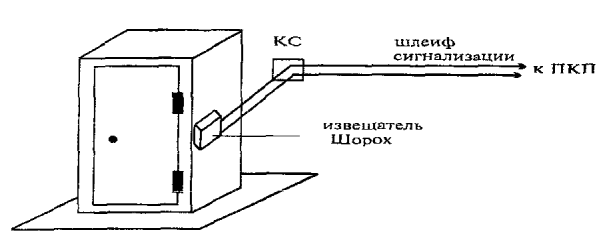

Извещатель вибрационный ИО 313-1 «Шорох-1» предназначен для работы в закрытых помещениях с температурой окружающего воздуха от минус 10 °C до +50 °C.

Рекомендуемое использование извещателя — обнаружение преднамеренного разрушения строительных конструкций: бетонных стен и перекрытий толщиной не менее 0,12 м; кирпичных стен толщиной не менее 0,15 м; деревянных конструкций с толщиной материала 20 — 40 мм (фанеры толщиной не менее 4 мм), сейфов и металлических шкафов.

Извещатель «Шорох-1» устанавливается внутри охраняемого помещения в местах, защищенных от механического повреждения и доступа посторонних лиц. При выборе места установки извещателя необходимо ознакомиться со специфическими особенностями помещения (форма и размеры помещения, расположение дверных и оконных проемов, толщина и материал стен, перекрытий и других конструкций, подлежащих блокировке на пролом, расположение водопроводных труб и отопления). Извещатель устанавливается на охраняемой конструкции с помощью: специального дюбеля — для бетонных и кирпичных конструкций; шурупа — для деревянных конструкций; винта — для металлических конструкций.

В одном помещении можно использовать несколько извещателей «Шорох-1».

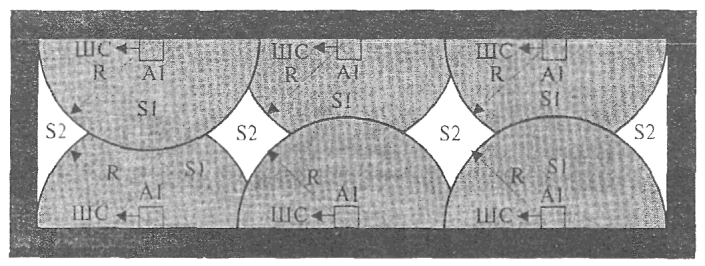

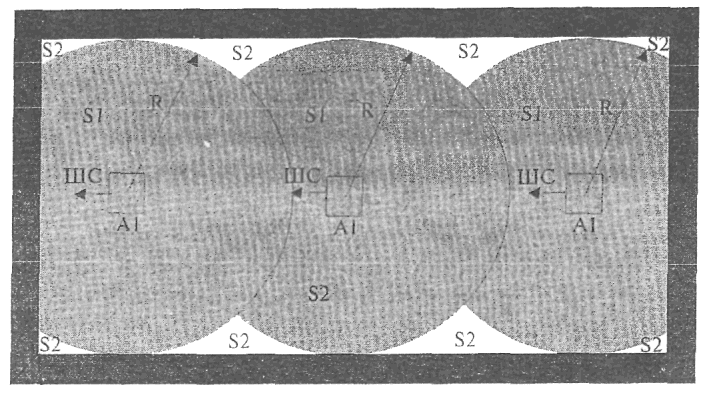

При определении количества извещателей и места их установки на монолитной строительной конструкции необходимо учитывать, что возможно использовать их со 100% и 75% охватом блокируемой площади.

Площадь каждого незащищенного участка блокируемой поверхности не должна превышать 0,1 м2.

Технические характеристики приведены в таблице 3.9.

Схема внешних соединений приведена на рисунке 3.16.

3.2.5 Извещатели емкостные

Емкостные извещатели предназначены для блокировки металлических шкафов, сейфов, отдельных предметов, создания защитных заграждений. Их принцип действия основан на изменении электрической емкости антенны при приближении или касании нарушителем охраняемого предмета.

Извещатель емкостный ИО 305-3 «Пик» предназначен для блокировки металлических предметов, а также строительных проемов в закрытых помещениях с температурой окружающего воздуха от минус 10 °C до +50 °C.

Рекомендуемое использование извещателя — блокировка сейфов, металлических шкафов, решеток, а также оконных, витринных и дверных проемов.

Благодаря ступенчатым регулировкам емкости и чувствительности, извещатель «Пик» адаптируется под характеристики конкретного охраняемого предмета, что обеспечивает высокую обнаруживающую способность извещателя, а возможность переключения светодиодного индикатора в режим настройки делает ее процесс достаточно простым.

Сохранение работоспособности извещателя при снижении сопротивления утечки охраняемого предмета относительно «земли» до 8 кОм значительно расширяет тактические характеристики извещателя и выгодно отличает его от отечественных и зарубежных аналогов.

Автоматическое отслеживание изменения емкости охраняемого предмета при изменении условий окружающей среды обеспечивает высокую помехозащищенность извещателя и надежность охраны.

В извещателе предусмотрен автоматический контроль целостности и величины сопротивления утечки соединительного провода от чувствительного элемента (ЧЭ).

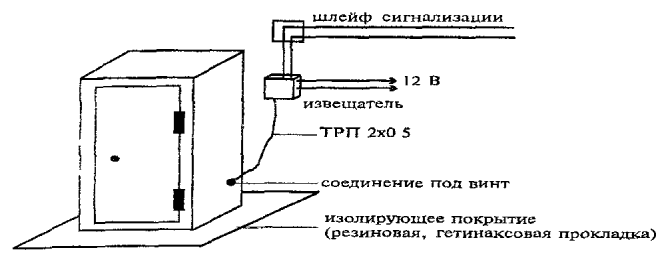

Извещатель «Пик» должен размещаться как можно ближе к охраняемому предмету таким образом, чтобы при установленной чувствительности извещателя доступ к нему был невозможен без выдачи тревожного извещения.

Охраняемый предмет должен устанавливаться на полу с хорошим изоляционным покрытием либо на изолирующей (резиновой, гетинаксовой) прокладке.

Соединение извещателя с охраняемым предметом должно производиться телефонным проводом типа ТРП 2x0,5 или ТРВ 2x0,5, одна жила которого подключается к клемме 1 (ЧЭ), а другая — к клемме 8 («земля») соединительной платы.

Клемма 8 («земля») соединительной платы одновременно подключается к заземлителю. Проводник, подключаемый к клемме 1 (ЧЭ) другим своим концом, соединяется с охраняемым предметом под винт, а второй проводник изолируется. Допускается использовать провода других марок с диаметром токопроводящих жил не менее 0,5 мм и изоляцией на рабочее напряжение не менее 250 В, например, НВ, НВМ, МГШВ.

При охране дверных проемов провод располагается на внутренней стороне деревянной двери по конфигурации «путанки».

При охране оконных проемов провод располагается на внутренней стороне деревянной рамы. Оконные проемы с шириной стеклянных полотен более 40 см, а также с металлическими рамами охранять извещателем не рекомендуется.

При наличии на оконном проеме внутренней решетки провод ЧЭ прокладывается по горизонтальным и вертикальным прутьям решетки с закреплением его одним витком в местах перекрестий.

К одному извещателю в помещении допустимо подключать несколько металлических сейфов (4 — 10) или шкафов (2 — 5). Количество подключаемых предметов зависит от их емкости, конструктивных особенностей помещения и уточняется при настройке извещателя после монтажа.

В качестве естественных заземлителей можно использовать выводы металлических конструкций электрощитов, а также надежно заземленную арматуру железобетонных зданий и сооружений. Не допускается использование в качестве заземлителей трубопроводов горячей и холодной воды, горючих жидкостей, газов, теплоснабжения.

В помещениях со сложной электромагнитной обстановкой, а также при невозможности устройства заземления надлежащего качества, извещатель рекомендуется включать по схеме с экраном. В качестве экрана могут использоваться закрепленные на стене на изолирующих прокладках листы из металла, фольгированного гетинакса или текстолита, металлическая мелкоячеистая сетка, фольга либо листы из изоляционного материала с зигзагообразно проложенным на нем проводом (типа «путанки»). Следует учитывать, что при подключении извещателя по схеме с экраном его чувствительность может уменьшиться в 1,5 — 2 раза.

Требования по установке извещателя на объекте:

в случае работы в одном помещении двух извещателей соединительные провода их ЧЭ должны располагаться не ближе 0,7 м друг от друга, а расстояние между охраняемыми предметами должно быть не менее 2 м;

на расстоянии до 10 м от охраняемых предметов должны отсутствовать электрические установки мощностью более 1 кВА;

на расстоянии до 1 м от охраняемых предметов должны отсутствовать металлические предметы объемом более 2 м3;

на расстоянии до 0,5 м от охраняемых предметов и соединительных проводов должны отсутствовать коммуникационные линии силовой, осветительной, трансляционной и других сетей;

размещение охраняемого предмета должно исключать возможность неконтролируемого приближения к нему в период охраны людей и любых движущихся предметов на расстояние менее 1 м. Если за стеной, у которой установлен охраняемый предмет, возможно движение людей и других объектов, его необходимо отодвинуть от стены не менее, чем на 20 см;

Подключайте к извещателю только однотипные предметы (только сейфы, только окна, только двери), так как в этом случае упрощается установка требуемой чувствительности.

Технические характеристики приведены в таблице 3.10.

Разметка крепления приведена на рисунке 3.3 согласно таблице 3.25.

Схема внешних соединений приведена на рисунке 3.17.

3.2.6 Извещатели звуковые

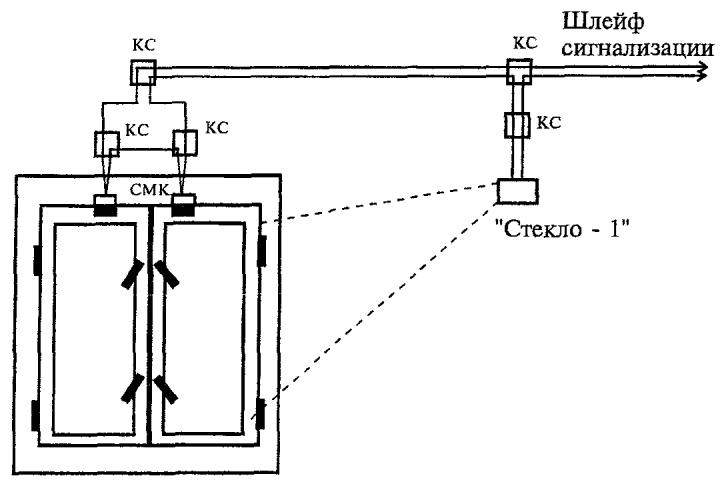

Звуковые извещатели предназначены для блокировки остекленных конструкций на разрушение. Принцип работы данных извещателей основан на бесконтактном методе акустического контроля разрушения стеклянного полотна по возникающему при разрушении сигналу в звуковом диапазоне частот, распространяющемуся по воздуху.

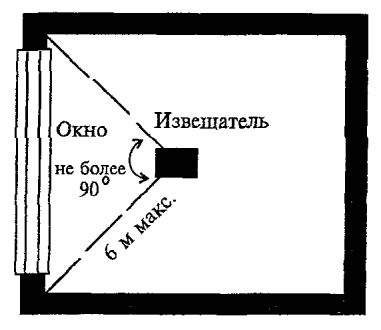

Извещатель звуковой ИО 329-1 «Стекло-1» предназначен для обнаружения разрушения стеклянного полотна остекленных конструкций в отапливаемых помещениях с температурой окружающего воздуха от +1 °C до +40 °C.

Благодаря возможности регулировки дальности действия от 1 м до 6 м, извещатель может применяться для блокировки как больших (площадью до 50 м2), так и небольших стеклянных полотен.

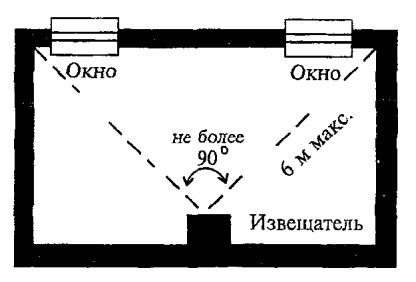

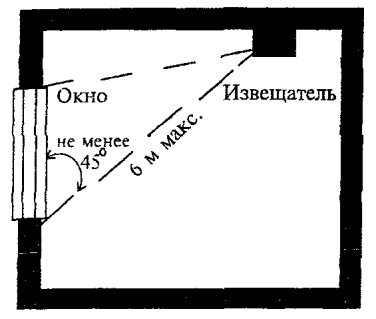

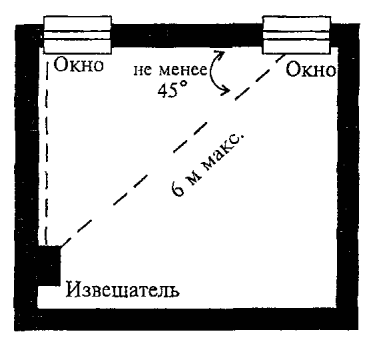

Извещатель «Стекло-1» устанавливается на стене (на высоте не менее 2 м) или на потолке таким образом, чтобы все остекленные части блокируемой конструкции находились в пределах его прямой видимости (угол обзора извещателя 90°).

Допускается использование извещателей при одновременной работе с ультразвуковыми извещателями типа «Эхо». При этом ультразвуковой извещатель не должен быть ориентирован на извещатель «Стекло-1» и расстояние между ними должно быть не менее 1 м.

При размещении извещателя в помещении на период охраны должны быть плотно закрыты все двери, окна, фрамуги, форточки, отключена вентиляция, телефонные аппараты, громкоговорители, электрические звонки.

Не допускается маскирование извещателя, во избежание потери его чувствительности.

Технические характеристики приведены в таблице 3.11.

Таблица 3.11

Характеристики извещателя звукового

Разметка крепления приведена на рисунке 3.3 согласно таблице 3.25.

Схема внешних соединений приведена на рисунке 3.19.

3.2.7 Извещатели ультразвуковые

Ультразвуковые извещатели предназначены для охраны объемов закрытых помещений и формируют извещение о проникновении при возмущении поля упругих волн ультразвукового диапазона, вызываемом движением нарушителя в зоне обнаружения. Зона обнаружения извещателя имеет форму эллипсоида вращения или «каплевидную» форму.

Для обеспечения устойчивой работы ультразвуковых извещателей рекомендуется придерживаться следующих правил:

не применять извещатели в помещениях с уровнем акустических шумов выше 60 дБ;

не устанавливать извещатели в витринах, над батареями отопления, на подоконниках, вблизи оконных штор и комнатных растений, а также не допускать попадания этих предметов в зону обнаружения;

производить прокладку соединительных линий извещателя на расстоянии не менее 75 см от электропроводки, кабелей и электроустановок. Допускается пересечение этих линий с силовыми цепями под прямым углом не более двух раз;

вынести за пределы зоны обнаружения вибрирующие и крупногабаритные предметы, способные создавать «мертвые» зоны, или сформировать зону обнаружения таким образом, чтобы эти предметы в нее не попадали;

на период охраны закрывать на запоры двери, окна, форточки, фрамуги, люки, а также выключать вентиляционные и силовые переключающие установки, калориферы, телефоны, звонки, репродукторы и т.п.;

не допускать нахождения в охраняемом помещении животных и птиц;

не применять извещатели в помещениях площадью менее 2 x 2 м2;

не размещать в одном помещении два и более извещателей или отрегулировать их таким образом, чтобы зоны обнаружения не пересекались при максимальной чувствительности.

Наиболее эффективным считается использование извещателя при соотношении дальности действия (максимального значения площади зоны обнаружения) и длины (площади) блокируемого участка, равном 0,7 — 0,9.

Извещатель ультразвуковой ИОП 308-3 «Эхо-2» предназначен для работы в закрытых отапливаемых помещениях. Для расширения функциональных возможностей извещатель «Эхо-2» выпускается в трех исполнениях: ИОП 308-3/1 блок основной синхронизирующий (БОС) и 2 блока выносных ультразвуковых (БВУ); ИОП 308-3/2 БОС и 1 БВУ; ИОП 308-3/1 БОС. Благодаря возможности независимой регулировки в каждом блоке чувствительности и размеров зоны обнаружения, извещатель может применяться для охраны помещений различных размеров и конфигурации.

Место установки извещателя «Эхо-2» выбирается таким образом, чтобы его зона обнаружения перекрывала вероятные направления движения нарушителя.

Извещатель устанавливается на стене при помощи юстировочного механизма, позволяющего изменять положение корпуса извещателя в пределах +/- 45° в вертикальной и горизонтальной плоскостях.

Извещатель монтируется на высоте 1,4 — 1,6 м только на жестких, исключающих вибрацию конструкциях — капитальных стенах, колоннах.

Блоки извещателей ИОП 308-3/1 и ИОП 308-3/2 могут устанавливаться как в разных помещениях, так и в одном.

Технические характеристики приведены в таблице 3.12.

Таблица 3.12

Характеристики извещателей ультразвуковых

Разметка крепления приведена на рисунке 3.6.

Схема внешних соединений приведена на рисунке 3.20.

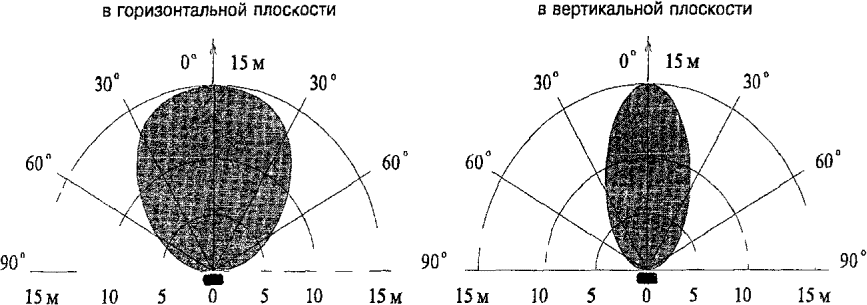

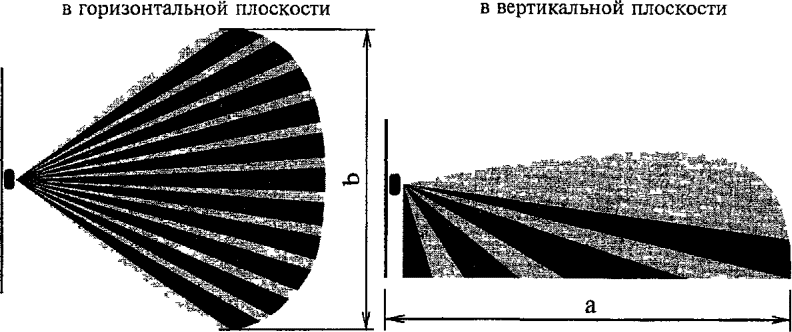

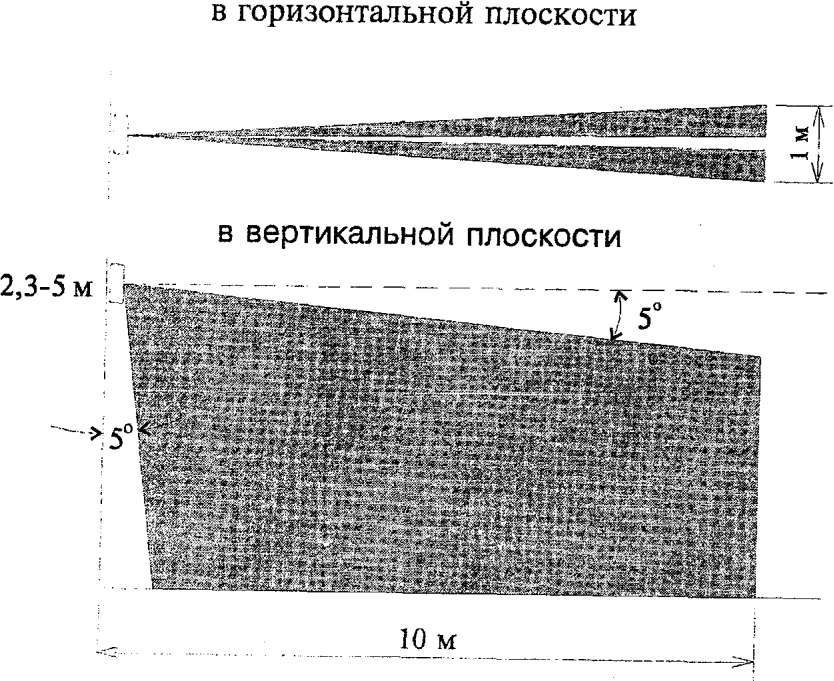

Диаграмма зоны обнаружения приведена на рисунке 3.39.

Извещатель ультразвуковой ИО 308-1 «Эхо-3» предназначен для работы в закрытых отапливаемых помещениях с температурой воздуха от +1 °C до +40 °C.

Рекомендуемое использование извещателя — блокировка локальных зон объемов помещений, мест сосредоточения ценностей, музейных экспонатов, оргтехники.

Благодаря возможности регулировки чувствительности и размеров зоны обнаружения, извещатель «Эхо-3» может применяться для охраны помещений площадью до 60 м2.

Помехозащищенность извещателя можно повысить, установив между клеммными скобами X1 и X2 резистор сопротивлением 47 — 470 кОм или перемычку. При этом увеличивается значение минимальной скорости обнаружения, а размеры зоны обнаружения практически не изменяются. Возможность коррекции минимальной скорости обнаружения непосредственно на месте установки извещателя, а также цифровая обработка сигнала позволяют повысить его помехозащищенность и приспособить к возможным изменениям условий, в которых он применяется.

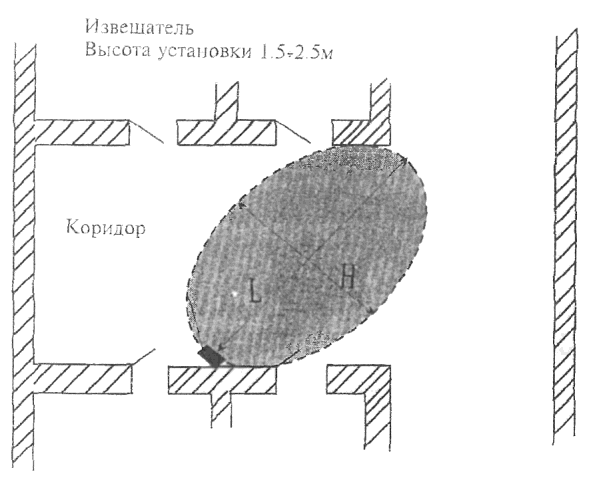

Место установки извещателя «Эхо-3» выбирается таким образом, чтобы его зона обнаружения перекрывала вероятные направления движения нарушителя.

Извещатель устанавливается на стене при помощи юстировочного механизма, позволяющего изменять положение корпуса извещателя в пределах угла +/- 35° в вертикальной и горизонтальной плоскостях. Для крепления юстировочного механизма на опоре в нем имеются три отверстия.

Извещатель монтируется на высоте 1,5 — 2,5 м только на жестких, исключающих вибрацию конструкциях — капитальных стенах, колоннах.

Извещатель выдает извещение о проникновении размыканием контактов исполнительного реле и включением индикатора на время 2 с.

Технические характеристики приведены в таблице 3.12.

Разметка крепления приведена на рисунке 3.7.

Схема внешних соединений приведена на рисунке 3.21.

Диаграмма зоны обнаружения приведена на рисунке 3.40.

3.2.8 Извещатели активные оптико-электронные

Активные оптико-электронные извещатели применяются для охраны внутренних и внешних периметров, окон, витрин, отдельных предметов и формируют тревожное извещение при изменении отраженного потока (однопозиционные извещатели) или прекращении (изменении) принимаемого потока (двухпозиционные извещатели) энергии оптического излучения, вызываемом движением нарушителя в зоне обнаружения.

Зона обнаружения извещателя имеет вид «лучевого барьера», образованного одним или несколькими расположенными в вертикальной плоскости параллельными узконаправленными лучами и отличается от извещателя к извещателю, как правило, размерами и количеством лучей.

Для обеспечения устойчивой работы извещателя рекомендуется придерживаться следующих правил:

устанавливать излучатель и приемник на прочные, недеформируемые конструкции;

не допускать попадания на приемник солнечных бликов и света автомобильных фар, а также попадания на объективы прямых солнечных лучей, так как это может привести к перегреву и преждевременному выходу из строя фотодиодов и светодиодов.

Исключить влияние этих факторов можно применением светонепроницаемых экранов; не допускать нахождения посторонних предметов ближе, чем в 0,5 м от пространства, по которому проходит луч.

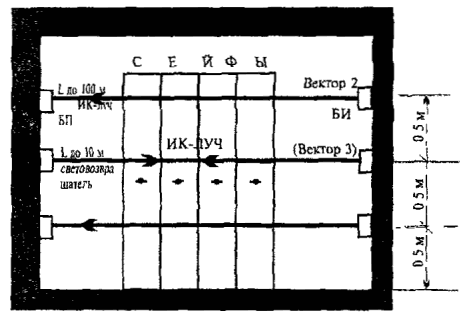

Извещатель оптико-электронный ИО 209-1 «Вектор-2» предназначен для работы в отапливаемых и неотапливаемых помещениях с температурой окружающего воздуха от минус 10 °C до +50 °C.

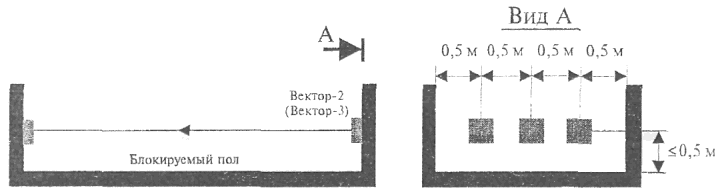

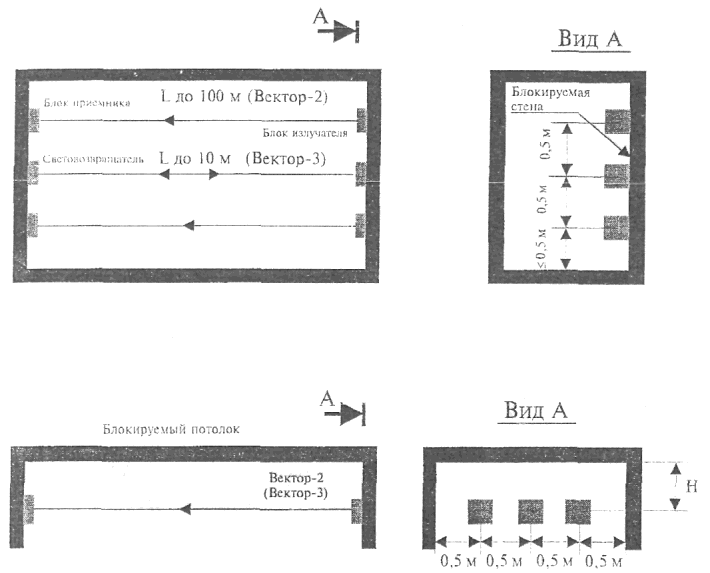

Рекомендуемое использование извещателя — блокировка строительных конструкций, внутренних периметров объектов, коридоров, подходов к местам хранения ценностей, отдельным предметам.

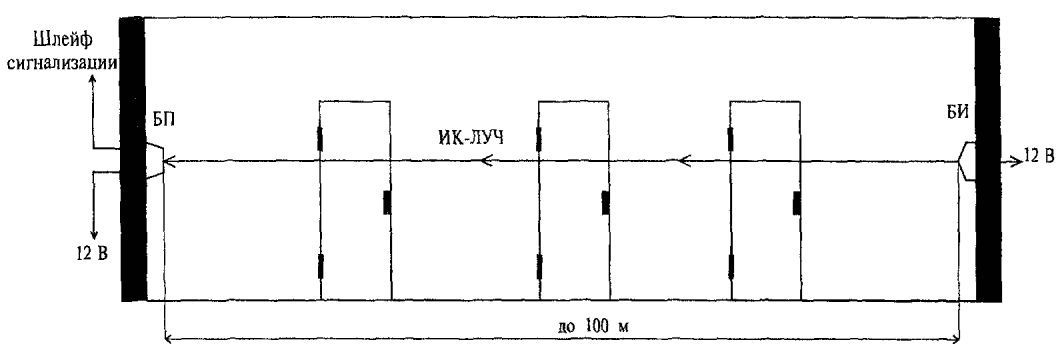

В зависимости от длины блокируемого участка, извещатель «Вектор-2» может работать в одном из двух режимов:

в режиме A — дальность действия извещателя составляет 100 м,

в режиме B — 20 м.

Извещатель устойчив к фоновым засветкам и может работать при наличии в помещении потоков, обусловленных вентиляцией и работой кондиционеров, конвективных потоков, возникающих при работе нагревательных приборов.

Извещатель «Вектор-2» конструктивно выполнен в виде двух оптических блоков: блока излучения (БИ) и блока приемника (БП).

Блоки имеют одинаковую конструкцию. Каждый блок состоит из металлического шасси и крепящегося к нему светофильтра.

В каждом блоке имеется юстировочное устройство, позволяющее осуществлять поворот оптической системы в необходимом направлении.

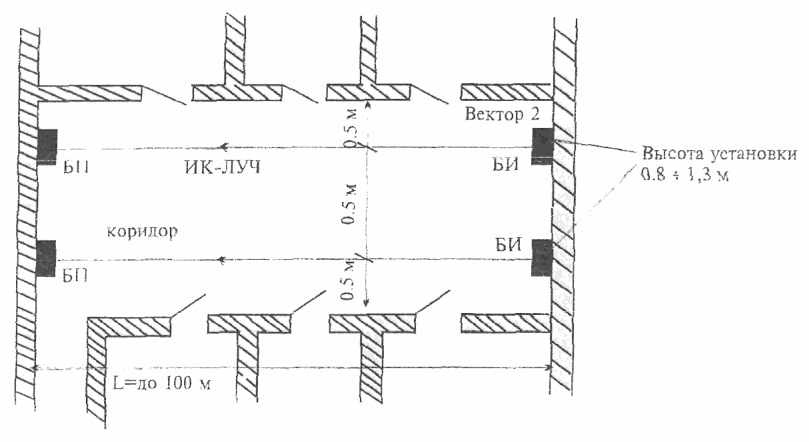

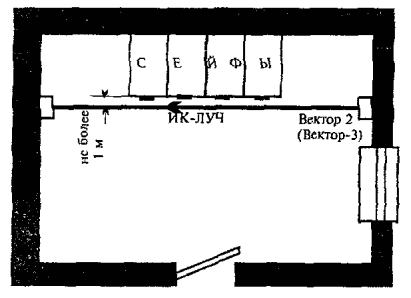

Место установки извещателя «Вектор-2» выбирается таким образом, чтобы инфракрасный луч пересекал вероятные направления движения нарушителя или пространственного перемещения охраняемой строительной конструкции.

Блоки извещателя должны устанавливаться на жестких опорах: капитальных стенах, колоннах.

Расстояние между БИ и БП извещателя определяется длиной блокируемого участка и не должно превышать 100 м для режима А и 20 м — для режима Б.

Разметка крепления приведена на рисунке 3.3 согласно таблице 3.25.

Технические характеристики приведены в таблице 3.13.

Таблица 3.13

Характеристики активных оптико-электронных извещателей

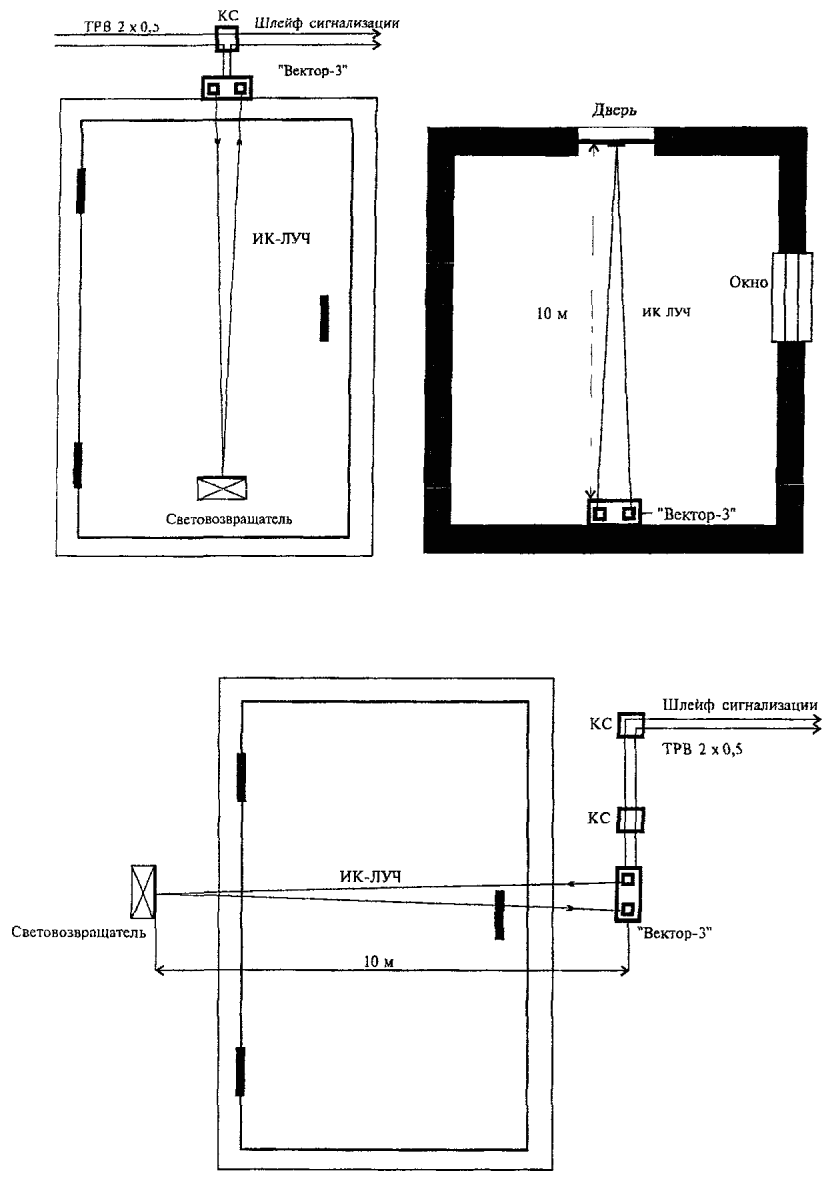

Извещатель оптико-электронный ИОП 209-4 «Вектор-3» предназначен для работы в отапливаемых и неотапливаемых помещениях с температурой окружающего воздуха от минус 30 °C до +50 °C.

Извещатель обнаруживает как проникновение нарушителя, так и очаг пожара, сопровождающийся выделением дыма.

Рекомендуемое использование извещателя — блокировка дверных и оконных проемов, подходов к местам хранения ценностей, устройства «ловушек» и создание защитных барьеров.

С целью создания многолучевого барьера допускается совместная работа нескольких извещателей.

Возможность поворота извещателя на угол +/- 100° в горизонтальной плоскости и на угол +/- 15° в вертикальной плоскости делает удобной юстировку извещателя на объекте.

Извещатель «Вектор-3» состоит из электронного блока и световозвращателя. Извещатель и световозвращатель должны размещаться на противоположных сторонах контролируемого пространства.

При использовании извещателя в качестве пожарного необходимо размещать его под потолком помещения так, чтобы длина луча была 5 — 10 м, что будет соответствовать реальной чувствительности 1,0 — 0,5 дБ·м.

Технические характеристики приведены в таблице 3.13.

Разметка крепления приведена на рисунке 3.5 согласно таблице 3.25.

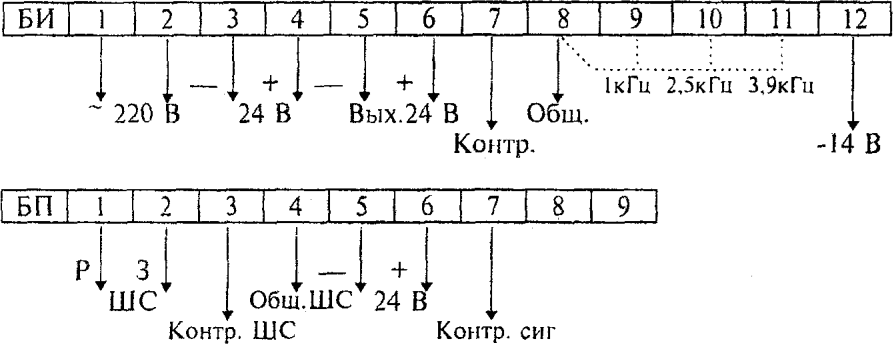

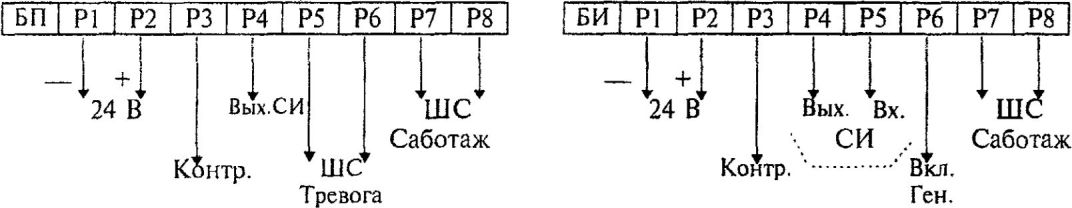

Схема внешних соединений приведена на рисунке 3.18.

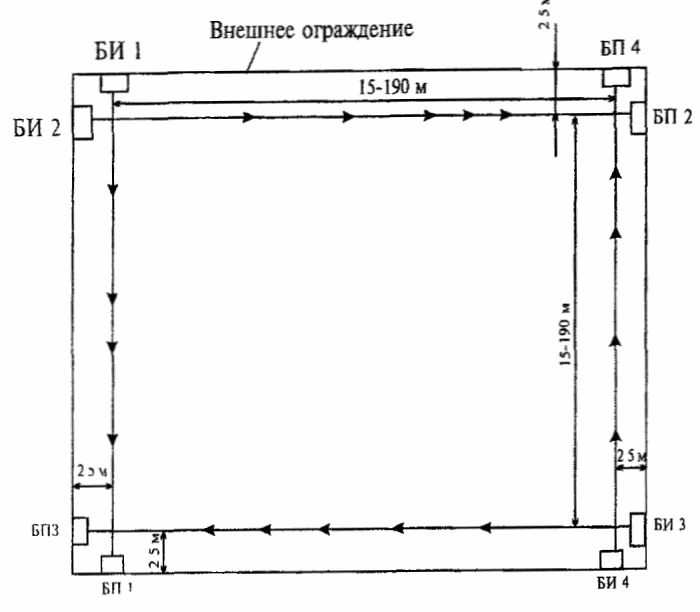

Извещатель оптико-электронный линейный ИО 209-13 «Вектор-СПЭК» предназначен для обнаружения проникновения и формирования извещения о проникновении на территорию охраняемого объекта.

Извещатель рассчитан на непрерывную круглосуточную работу и предназначен для эксплуатации как на открытом воздухе, так и внутри помещения.

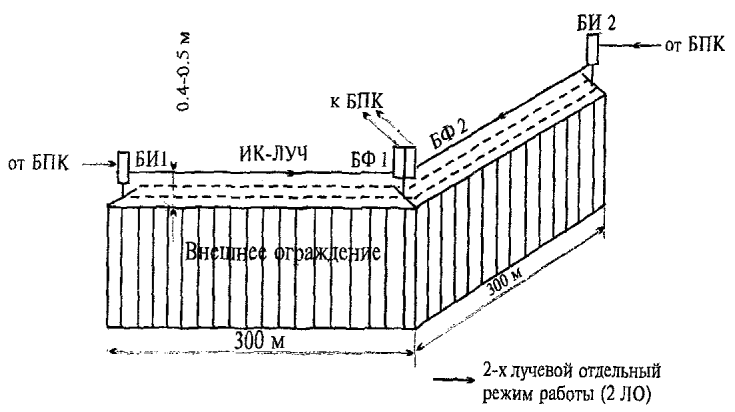

Рекомендуемое использование извещателя — блокировка внешних периметров и охрана помещений.

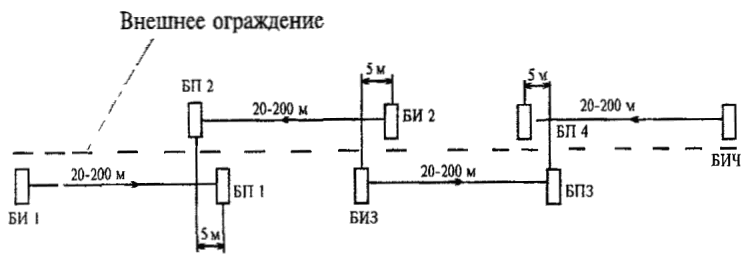

При организации многорубежной охраны извещатель устанавливается, как правило, в первом рубеже охранной сигнализации.

Извещатель формирует следующие виды извещений: «Норма», «Тревога», «Саботаж/Запас», «Нет настройки», «Запас», «Генератор», «Питание».

Извещатель обеспечивает работу в двух режимах:

без синхронизации — однолучевой режим;

с синхронизацией по отдельной линии — многолучевой барьер.

Возможен дистанционный контроль функционирования. Извещатель устойчив к электромагнитному излучению УКВ-диапазона, перепадам фоновой освещенности.

Извещатель «Вектор-СПЭК» конструктивно выполнен в виде двух блоков: блока излучения (БИ) и блока приемника (БФ).

Блоки имеют одинаковую конструкцию. Каждый из них состоит из металлического шасси и крепящегося к нему оптического узла. Подводка внешних линий к блокам производится через резиновые втулки, установленные на шасси.

В каждом блоке имеется юстировочное устройство, позволяющее осуществлять поворот оптической системы в горизонтальной плоскости на угол не менее +/- 95° и в вертикальной плоскости на угол не менее +/- 15°.

Место установки извещателя «Вектор-СПЭК» выбирается таким образом, чтобы инфракрасный луч пересекал вероятные направления движения нарушителя.

Периметр охраняемого объекта должен быть оборудован ограждением, которое будет служить механической преградой для нарушителя. С внутренней стороны ограждения необходимо выделить зону отторжения шириной не менее 1 м, которая должна быть свободна от растительности и других предметов, препятствующих прохождению лучей.

Блоки извещателя могут устанавливаться на стенах, специальных столбах или стойках, обеспечивающих отсутствие колебаний амплитудой более 0,1 мм. Расстояние между БИ и БФ извещателя не должно превышать 75 м для извещателя «Вектор-СПЭК-75» и 150 м для извещателя «Вектор-СПЭК-150».

Соединительные провода прокладываются в трубах или металлорукавах в зависимости от требований на охраняемом объекте и типов используемых проводов.

Технические характеристики приведены в таблице 3.13.

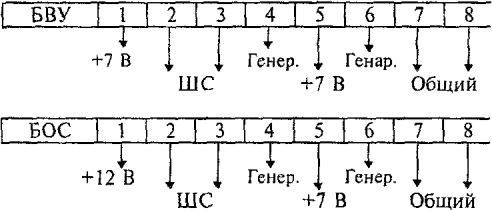

Схема внешних соединений приведена на рисунке 3.37.

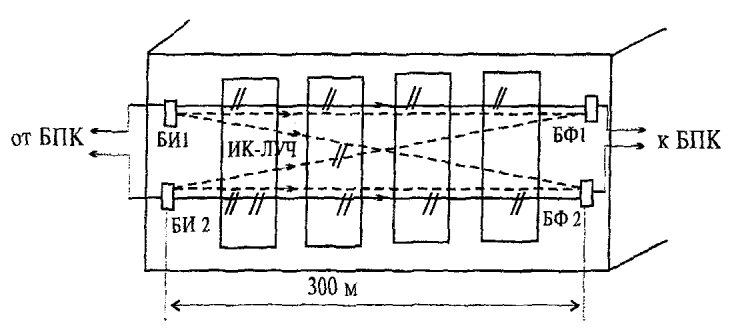

Извещатель оптико-электронный ИО 209-4 «Рубеж-3М» предназначен для обнаружения проникновения человека на территорию охраняемого объекта. Извещатель рассчитан на непрерывную круглосуточную работу и предназначен для эксплуатации на открытом воздухе.

Рекомендуемое применение извещателя — блокировка внешних периметров объектов.

Извещатель «Рубеж-3М» имеет три режима работы: двухлучевой отдельный (2ЛО), двухлучевой совместный (2ЛС) и четырехлучевой совместный (4ЛС).

Извещатель выдает шесть видов информации: «Проникновение», «Неисправность», «Блокировка», «Начало снижения напряжения питания», «Отсутствие импульсов синхронизации», «Отсутствие напряжения питания».

Извещатель «Рубеж-3М» состоит из пяти блоков: двух блоков излучателей (БИ), двух блоков фотоприемников (БФ) и блока питания и контроля (БПК).

Конструкция БИ и БФ унифицирована и обеспечивает поворот блоков на угол +/- 150° в горизонтальной и на угол +/- 15° в вертикальной плоскостях.

Периметр охраняемого объекта должен быть оборудован ограждением, которое будет служить механической преградой для нарушителя. С внутренней стороны ограждения необходимо выделить зону отторжения шириной не менее 1 м, которая должна быть свободна от растительности и других предметов, препятствующих прохождению лучей.

Блоки извещателя могут устанавливаться на стенах, специальных столбах или стойках, обеспечивающих отсутствие колебаний амплитудой более 0,1 мм.

Для защиты блоков извещателя от посторонних лиц рекомендуется размещать блоки в специальных кожухах.

Длина общего соединительного кабеля между БПК и БФ должна быть не более 5 м. Длина общего соединительного кабеля между БПК и БИ должна быть не более 320 м. Соединительные провода прокладываются в трубах или металлорукавах в зависимости от требований на охраняемом объекте и типов используемых проводов.

При метеорологической дальности видимости менее 180 м для сохранения работоспособности извещателя рабочее расстояние между БИ и БФ должно быть уменьшено в соответствии с таблицей 3.14.

Таблица 3.14

Правила установки БИ и БФ

Технические характеристики приведены в таблице 3.13.

Разметка крепления приведена на рисунке 3.5 согласно таблице 3.25.

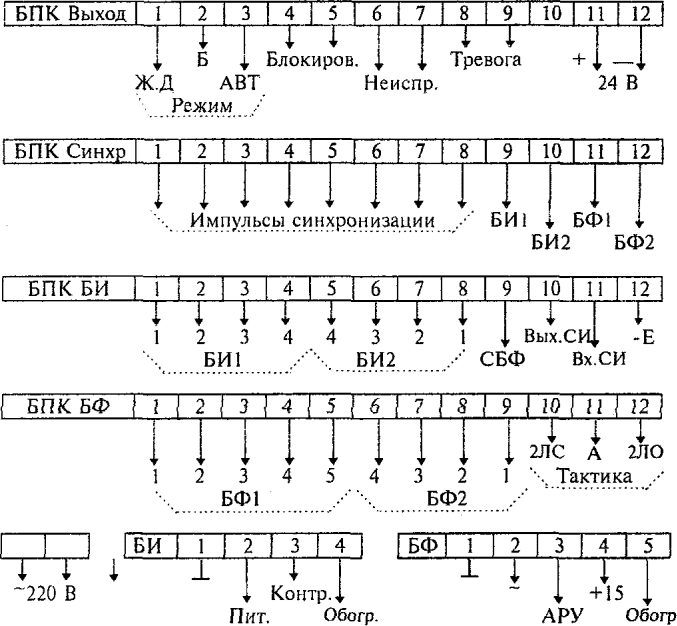

Схема внешних соединений приведена на рисунке 3.25.

3.2.9 Извещатели пассивные оптико-электронные

Пассивные оптико-электронные извещатели получили наиболее широкое распространение. Это связано с тем, что с помощью специально разработанных для них оптических систем можно достаточно просто и быстро получать зоны обнаружения различной формы и размеров и использовать их для охраны объектов практически любой конфигурации: жилых, производственных, торговых и административных помещений; строительных конструкций — витрин, окон, дверей, стен, потолков; открытых площадок, внутренних и внешних периметров; отдельных предметов — музейных экспонатов, ЭВМ, оргтехники и т.п.

Зона обнаружения извещателя представляет собой пространственную дискретную систему, состоящую из элементарных чувствительных зон в виде лучей, расположенных в один или несколько ярусов или в виде тонких широких пластин, расположенных в вертикальной плоскости, (типа «занавес»). Условно зоны обнаружения извещателей можно разделить на 6 основных видов:

широкоугольная одноярусная типа «веер» (поверхностная);

широкоугольная, узконаправленная типа «занавес» (поверхностная);

узконаправленная типа «лучевой барьер» (линейная);

панорамная одноярусная (поверхностная);

панорамная многоярусная (объемная).

Принцип действия извещателей основан на регистрации разницы между интенсивностью инфракрасного излучения, исходящего от проникающего в контролируемую зону нарушителя, и фоновой температурой на охраняемом объекте.

Чувствительным элементом схемы является пироэлектрический преобразователь, на котором фокусируются инфракрасные лучи с помощью зеркальной или линзовой оптической системы (последние получили в настоящее время наиболее широкое распространение). Сигналы с пироприемника обрабатываются логическим блоком, который управляет выходным элементом схемы извещателя, выдающим тревожное извещение на приемно-контрольный прибор.

Ведущими фирмами в качестве чувствительных элементов используются пироприемники с двумя чувствительными площадками, что позволяет существенно снизить вероятность ложных срабатываний под воздействием внешних факторов, например, конвективных потоков воздуха, световых помех и т.п.

Для обеспечения устойчивой работы извещателя рекомендуется придерживаться следующих правил:

не устанавливать извещатель над отопительными приборами;

не направлять извещатель на вентиляторы теплого воздуха, прожекторы, лампы накаливания и другие источники, вызывающие быстрые изменения температуры;

не допускать попадания на извещатель прямых солнечных лучей;

не допускать нахождения в зоне обнаружения предметов (штор, перегородок, шкафов и т.п.), способных создавать «мертвые» зоны, и животных.

Извещатель оптико-электронный ИОП 209-3 «Фотон-2» предназначен для работы в закрытых помещениях с температурой окружающего воздуха от +10 °C до +50 °C.

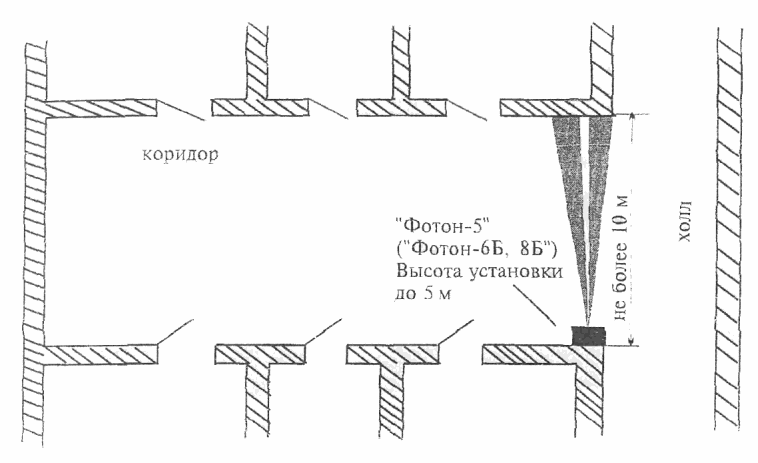

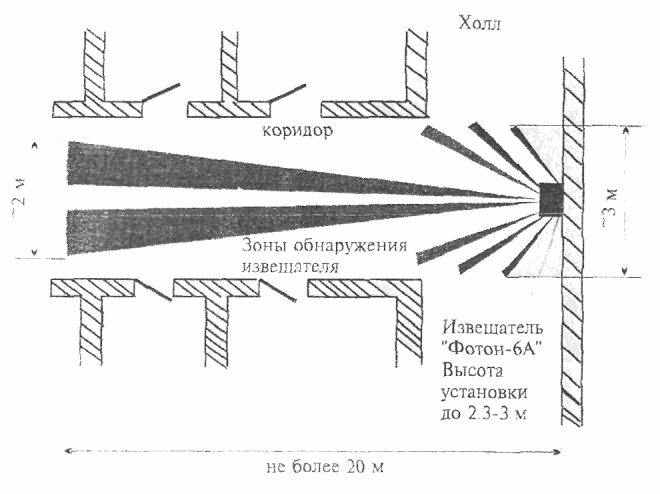

Рекомендуемое применение — защита коридоров, протяженных помещений магазинов, складов, музеев от проникновения, а также для обнаружения очага пожара в виде открытого пламени.

Зона обнаружения извещателя состоит из четырех элементарных чувствительных зон, расходящихся от входного окна извещателя по радиальным направлениям в вертикальной плоскости.

Дальность действия извещателя «Фотон-2» при обнаружении человека и открытого пламени:

до 30 м без применения светозащитного фильтра;

до 15 м с применением светозащитного фильтра.

Место установки извещателя «Фотон-2» выбирается таким образом, чтобы чувствительные зоны размещались поперек вероятного направления движения нарушителя.

Если зона обнаружения будет направлена влево или вправо от начального положения, то необходимо воспользоваться кронштейном, на котором крепится извещатель. Изменение угла поворота достигается уменьшением или увеличением угла раскрытия кронштейна.

Технические характеристики приведены в таблице 3.15.

Таблица 3.15

Характеристики пассивных инфракрасных извещателей

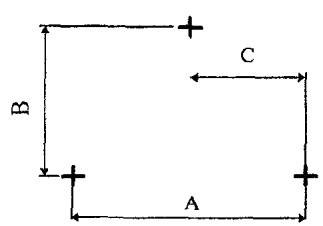

Разметка крепления приведена на рисунке 3.3 согласно таблице 3.25.

Схема внешних соединений приведена на рисунке 3.18.

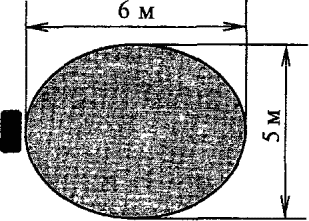

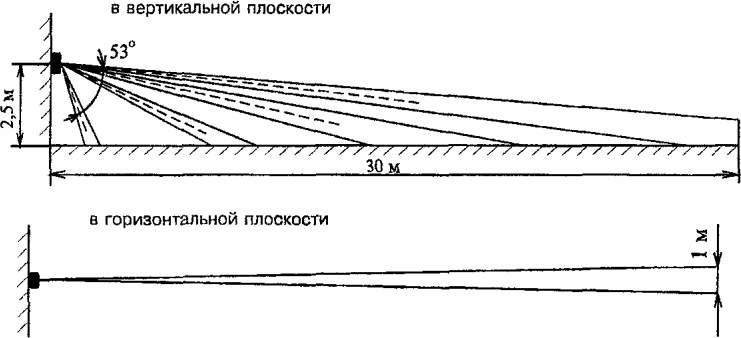

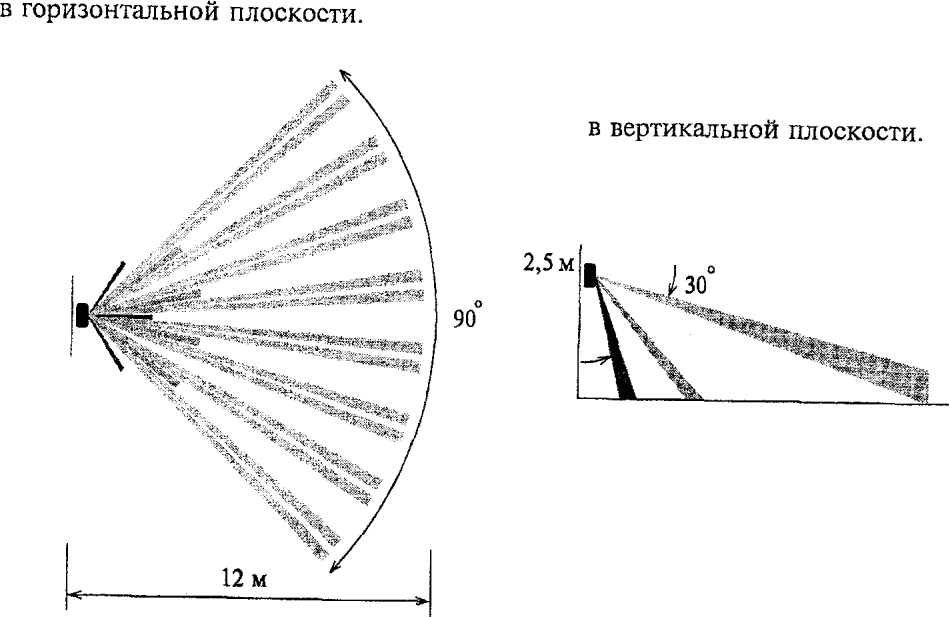

Диаграмма зоны обнаружения приведена на рисунке 3.41.

Извещатель инфракрасный пассивный ИО 409-1 «Фотон-4» предназначен для работы в закрытых отапливаемых и неотапливаемых помещениях с температурой окружающего воздуха от минус 30 °C до +50 °C.

Рекомендуемое применение извещателя — блокировка объемов помещений, мест сосредоточения ценностей, музейных экспонатов, оргтехники, а также неотапливаемых гаражей, ангаров, складских и других помещений.

Извещатель «Фотон-4» имеет дискретную широкоугольную (90° в горизонтальной и 30° в вертикальной плоскости) объемную зону обнаружения, которая формируется с помощью двухплощадного пироприемника и многосегментного зеркала. Зона обнаружения состоит из 16-ти двойных чувствительных зон, расположенных в три яруса (9 в верхнем, 4 в среднем и 3 в нижнем), что обеспечивает высокую обнаруживающую способность извещателя.

Извещатель не является источником помех и не оказывает влияния на работу других извещателей.

Специальная схема включения чувствительных площадок пироприемника обеспечивает повышенную устойчивость извещателя к засветкам от осветительных приборов и солнца, а также к тепловым воздушным потокам, создаваемым различными источниками.

В извещателе предусмотрены два режима работы: с повышенной помехозащищенностью и с повышенной чувствительностью.

Извещатель «Фотон-4» выполнен в виде одного блока и состоит из кожуха, обрамления, основания, шасси и зеркала.

Кожух выполнен из ударопрочной пластмассы и для защиты от электромагнитных воздействий металлизирован.

Входное окно закрывается прозрачной или белой полиэтиленовой пленкой, которая закрепляется при помощи обрамления.

Место установки извещателя «Фотон-4» выбирается таким образом, чтобы чувствительные зоны пересекали вероятные направления движения нарушителя.

Извещатель монтируется при помощи кронштейна либо основания на стене или в углу с возможностью поворота корпуса на угол:

В таблице 3.16 приведена зависимость максимальной дальности обнаружения от высоты установки извещателя и угла поворота в вертикальной плоскости.

Допускается монтаж извещателя на потолке при помощи кронштейна на высоте до 3,5 м с возможностью поворота корпуса на угол 360° в горизонтальной плоскости и на угол 0 — 20° в вертикальной плоскости.

Извещатель выдает извещение о проникновении размыканием контактов исполнительного реле и включением индикатора на время 2 с.

Технические характеристики приведены в таблице 3.15.

Разметка крепления приведена на рисунке 3.8.

Схема внешних соединений приведена на рисунке 3.26.

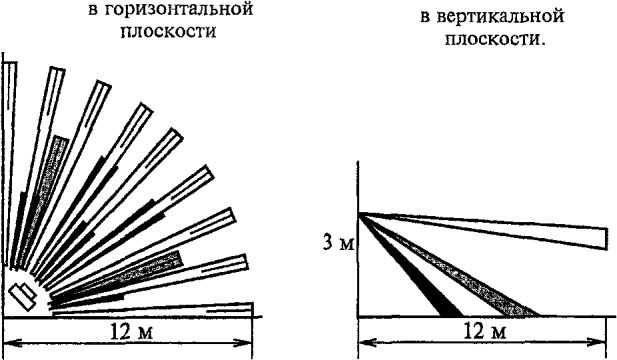

Диаграмма зоны обнаружения приведена на рисунке 3.42.

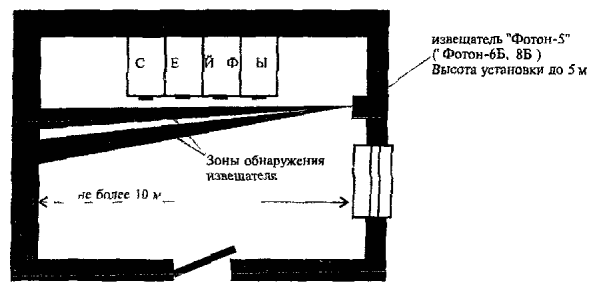

Извещатель инфракрасный пассивный ИО 309-1 «Фотон-5» предназначен для работы в закрытых отапливаемых и неотапливаемых помещениях с температурой окружающего воздуха от минус 40 °C до +50 °C.

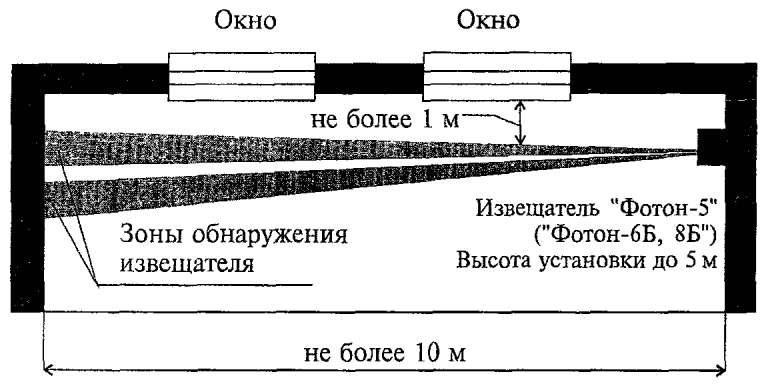

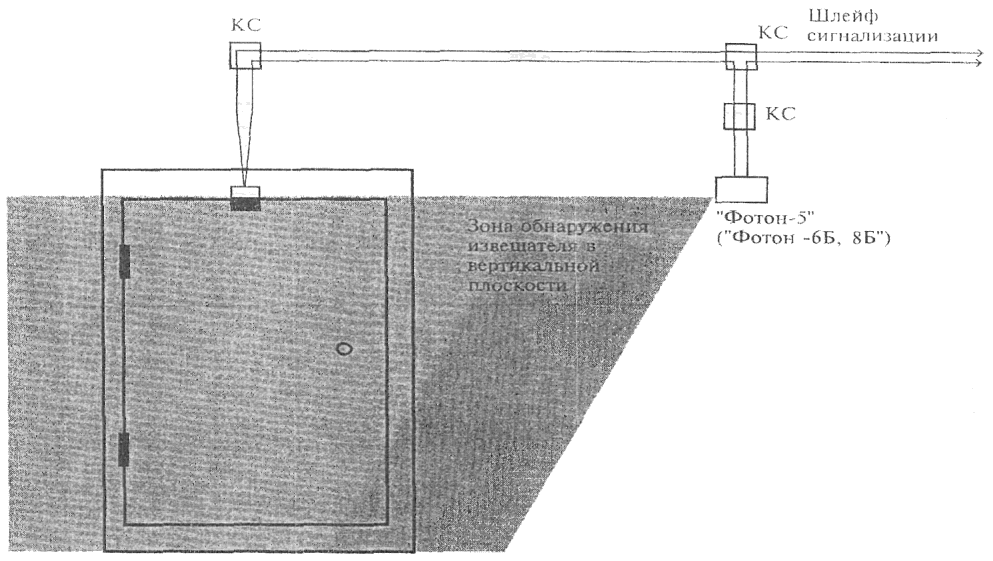

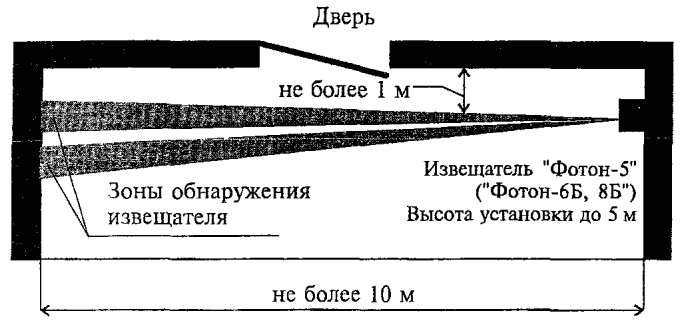

Рекомендуемое применение извещателя — блокировка оконных и дверных проемов, полов, потолков, проходов между стеллажами, коридоров, подходов к местам сосредоточения ценностей, музейным экспонатам, оргтехнике, а также неотапливаемых гаражей, ангаров, складских и других помещений.

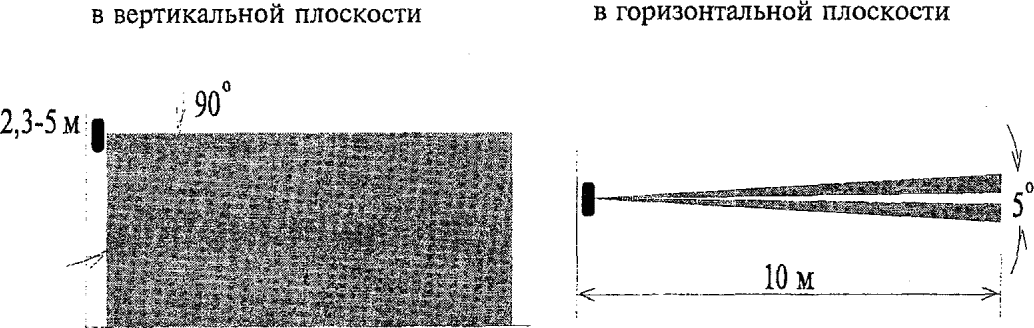

Извещатель «Фотон-5» имеет сплошную узконаправленную (5° в горизонтальной и 80° в вертикальной плоскостях) поверхностную зону обнаружения типа «занавес», которая формируется с помощью двухплощадного пироприемника и линзы Френеля. Такая структура зоны обеспечивает высокую обнаруживающую способность извещателя.

Извещатель не является источником помех и не оказывает влияния на работу других извещателей.

Специальная схема включения чувствительных площадок пироприемника и способ обработки сигналов обеспечивают повышенную устойчивость извещателя к засветкам от осветительных приборов и солнца, а также к тепловым воздушным потокам, создаваемым различными источниками.

Извещатель «Фотон-5» выполнен в виде одного блока. Кожух извещателя состоит из корпуса и основания. В корпусе имеются перегородки, разделяющие оптический узел и монтажный отсек. Кожух выполнен из ударопрочной пластмассы и для защиты от электромагнитных воздействий металлизирован.

Место установки извещателя «Фотон-5» выбирается таким образом, чтобы его чувствительная зона пересекала вероятное направление движения нарушителя.

Извещатель устанавливается на стене или в углу при помощи основания либо монтажного кронштейна, который дает возможность поворота корпуса на угол +/- 90° в плоскости, перпендикулярной плоскости зоны обнаружения.

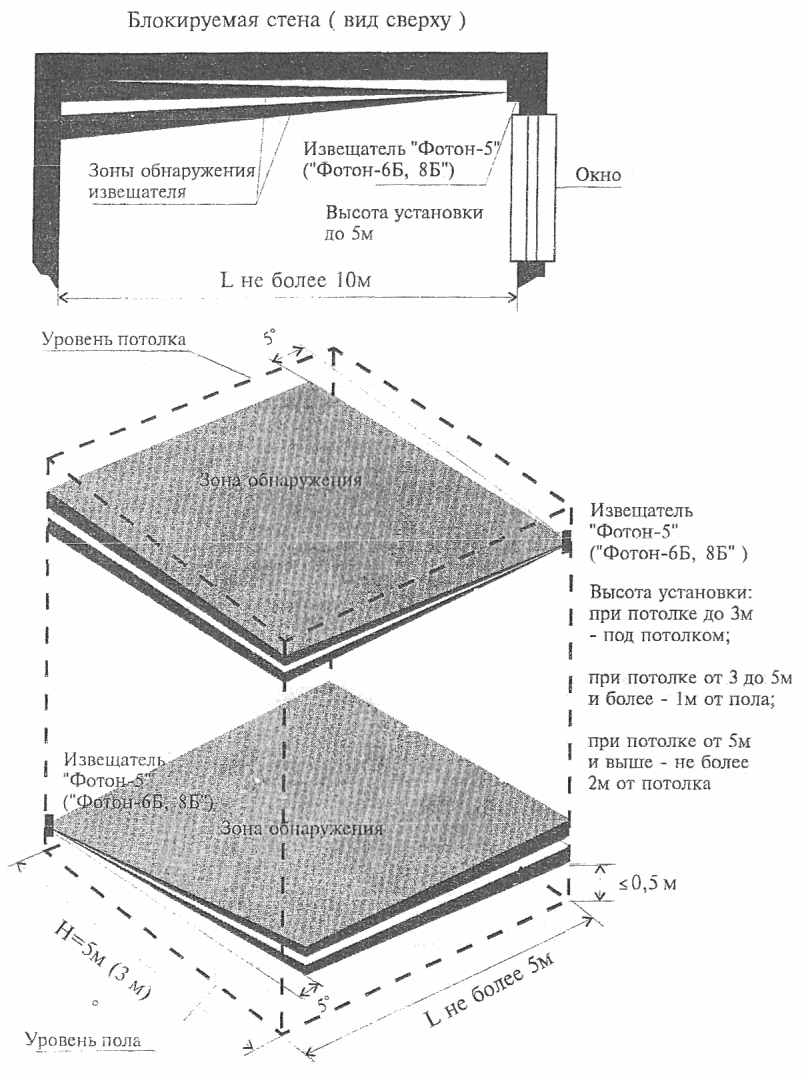

При вертикальном расположении плоскости зоны обнаружения извещатель монтируется на высоте 2,3 — 5 м, а при горизонтальном — на высоте менее 0,5 м или более 2 м. Учтите, что при горизонтальном расположении зоны обнаружения ее размеры не превышают 5 x 5 м.

Извещатель выдает извещение о проникновении размыканием контактов исполнительного реле и включением индикатора на время 2 с.

Технические характеристики приведены в таблице 3.17.

Таблица 3.17

Характеристики пассивных инфракрасных извещателей

Извещатели инфракрасные пассивные ИО 409-2 «Фотон-6», ИО 209-8 «Фотон-6А», ИО 309-2 «Фотон-6Б» предназначены для работы в закрытых отапливаемых и неотапливаемых помещениях с температурой окружающего воздуха от минус 30 °C до +50 °C.

Благодаря возможности формирования зон обнаружения различной конфигурации, извещатель имеет универсальное применение и может использоваться для блокировки:

оконных и дверных проемов, полов, потолков, помещений с наличием мелких животных, подходов к стеллажам, местам сосредоточения ценностей;

неотапливаемых гаражей, ангаров, складских помещений.

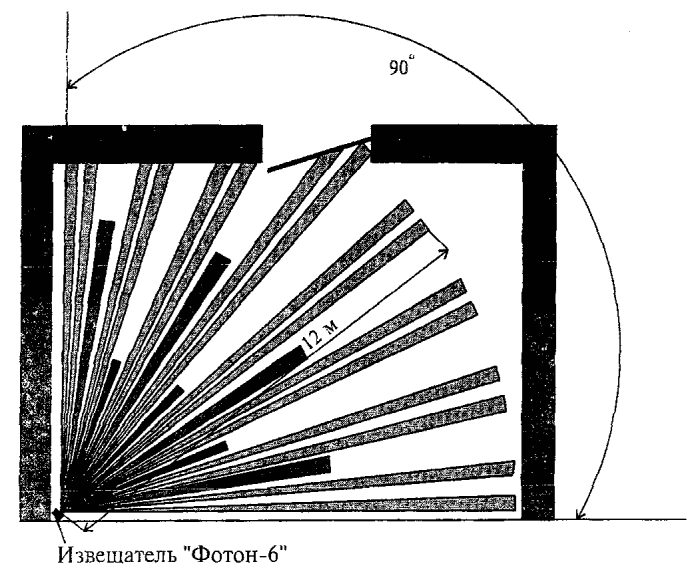

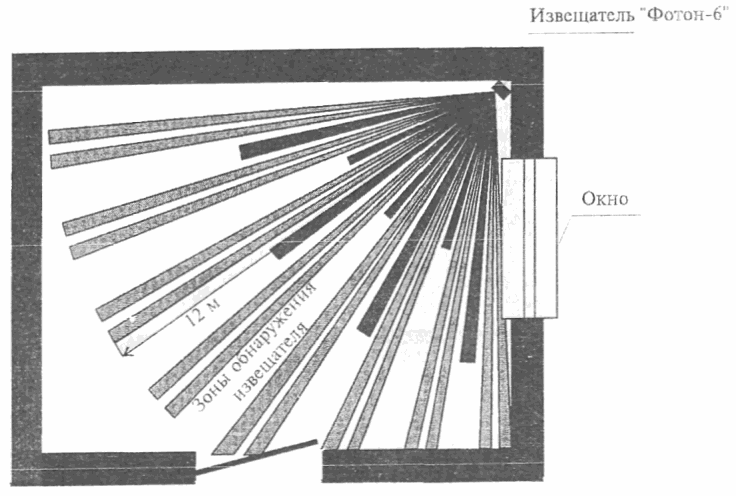

Оптическая система извещателя «Фотон-6» позволяет получить зоны обнаружения трех типов:

объемную (90° в горизонтальной и 30° в вертикальной плоскостях) зону дальностью 12 м — модель «Фотон-6»;

узконаправленную зону (45° в вертикальной и 5° в горизонтальной плоскостях) типа «лучевой барьер» длиной 20 м — модель «Фотон-6А». Зона имеет короткие боковые лепестки для защиты подходов к извещателю;

узконаправленную сплошную зону (90° в вертикальной и 5° в горизонтальной плоскостях) типа «занавес» длиной 10 м — модель «Фотон-6Б».

Конфигурация зоны обнаружения определяется типом применяемой линзы.

Каждая зона состоит из двух элементарных чувствительных зон и формируется с помощью двухплощадного пироприемника и соответствующей линзы Френеля, что обеспечивает высокую обнаруживающую способность извещателя.

Извещатель не является источником помех и не оказывает влияния на работу других извещателей.

Специальная схема включения чувствительных площадок пироприемника и способ обработки сигнала обеспечивают повышенную устойчивость извещателя к засветкам от осветительных приборов и солнца, а также к тепловым воздушным потокам, создаваемым различными источниками.

Извещатель «Фотон-6» выполнен в виде одного блока. Кожух извещателя состоит из корпуса и основания. От воздействия электромагнитных помех элементы схемы защищены металлическими экранами.

В конструкции предусмотрена возможность изменения положения печатной платы относительно основания, что позволяет достаточно просто изменять ориентацию зоны обнаружения в вертикальной плоскости на угол +/- 6°.

Место установки извещателя «Фотон-6» выбирается таким образом, чтобы его чувствительные зоны пересекали вероятные направления движения нарушителя.

Извещатель устанавливается на стене или в углу при помощи монтажного кронштейна, который дает возможность наклона корпуса в вертикальной плоскости на угол 17° (модели «Фотон-6», «Фотон-6А») либо на угол 45° (модель «Фотон-6Б»). Для крепления извещателя к кронштейну в основании имеется отверстие под винт. Возможно крепление извещателя на стене без кронштейна. При установке извещателя непосредственно на стене в основании предусмотрено второе отверстие для крепления к строительной конструкции. Извещатели «Фотон-6», «Фотон-6А» монтируются на высоте 2,3 — 3 м, а модель «Фотон-6Б» — на высоте 2,3 — 5 м.

Извещатель выдает извещение о проникновении размыканием контактов исполнительного реле и включением индикатора на время не менее 2 с.

Технические характеристики приведены в таблице 3.17.

Разметка крепления приведена на рисунках 3.1, 3.2 согласно таблице 3.25.

Схема внешних соединений приведена на рисунке 3.26.

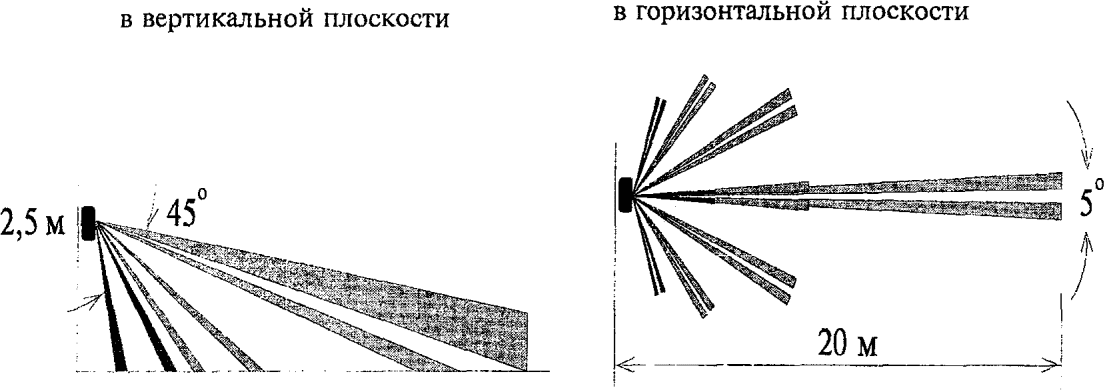

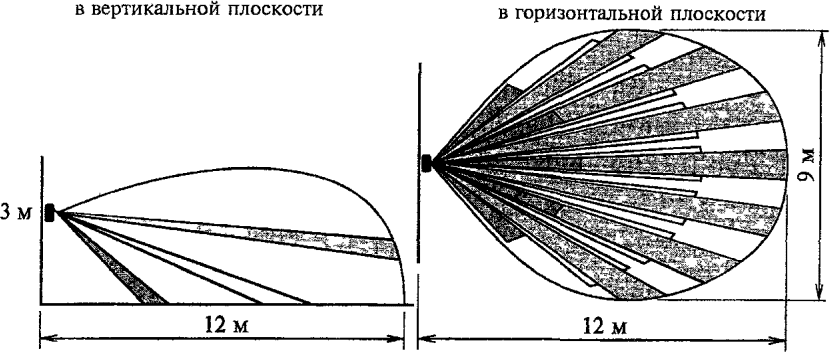

Диаграмма зоны обнаружения приведена на рисунке 3.44 - 3.46.

Извещатели инфракрасные пассивные ИО 409-5 «Фотон-8», ИО 209-13 «Фотон-8А», ИО 309-6 «Фотон-8Б» предназначены для работы в закрытых помещениях с температурой окружающего воздуха от минус 10 °C до +50 °C.

Благодаря возможности формирования зон обнаружения различной конфигурации извещатель имеет универсальное применение и может использоваться для блокировки:

объемов помещений, мест сосредоточения ценностей (музейных экспонатов, оргтехники) и подходов к ним;

коридоров, внутренних периметров, проходов между стеллажами;

оконных и дверных проемов, стен, полов и потолков.

Извещатель «Фотон-8» имеет два режима выдачи тревожного извещения:

режим короткого замыкания (КЗ) — тревожное извещение выдается путем увеличения тока потребления;

режим разрыва (РАЗР) — тревожное извещение выдается путем уменьшения тока потребления.

Режим работы задается перемычкой, расположенной на плате извещателя.

Оптическая система извещателя «Фотон-8» позволяет получать дискретные зоны обнаружения трех типов:

объемную (90° в горизонтальной и 30° в вертикальной плоскостях) зону дальностью 12 м — модель «Фотон-8»;

узконаправленную зону (45° в вертикальной и 5° в горизонтальной плоскостях) типа «лучевой барьер» длиной 20 м — модель «Фотон-8А». Зона имеет короткие боковые лепестки для защиты подходов к извещателю;

узконаправленную сплошную зону (90° в вертикальной и 5° в горизонтальной плоскостях) типа «занавес» длиной 10 м — модель «Фотон-8Б».

Конфигурация зоны обнаружения определяется типом применяемой линзы. Каждая чувствительная зона состоит из двух элементарных чувствительных зон и формируется с помощью двухплощадного пироприемника и соответствующей линзы Френеля, что обеспечивает высокую обнаруживающую способность извещателя.

В конструкции предусмотрена возможность изменения положения печатной платы относительно основания, что позволяет достаточно просто изменять ориентацию зоны обнаружения в вертикальной плоскости на угол +/- 6°.

Место установки извещателя «Фотон-8» выбирается таким образом, чтобы его чувствительные зоны пересекали вероятные направления движения нарушителя.

Извещатель устанавливается на стене или в углу при помощи монтажного кронштейна, который обеспечивает наклон корпуса в вертикальной плоскости на угол 17° (модели «Фотон-8», «Фотон-8А») либо на угол 45° (модель «Фотон-8Б»). Для крепления извещателя к кронштейну в основании имеется отверстие под винт М3. Возможно крепление извещателя на стене без кронштейна. При установке извещателя непосредственно на стене в основании предусмотрено второе отверстие для крепления к строительной конструкции.

Извещатель монтируется на высоте 2,3 — 3 м для моделей «Фотон-8», «Фотон-8А» и на высоте 2,3 — 5 м для модели «Фотон-8Б».

При размещении извещателя на объекте соблюдайте следующие правила:

• устанавливайте извещатель на монтажном кронштейне только на капитальных или несущих конструкциях;
• не устанавливайте извещатель над отопительными устройствами, вблизи вентиляционных отверстий, а также в местах, где он может подвергаться воздействию прямого солнечного света либо прямым засветкам автомобильных фар;
• в зоне обнаружения извещателя не должно быть препятствий (крупногабаритных предметов, перегородок), которые могут создавать «мертвые» зоны, колеблющихся предметов (растений, штор), а также включенных ламп накаливания.

Извещатель выдает извещение о проникновении увеличением или уменьшением тока потребления в цепи шлейфа и изменением состояния индикатора на время не менее 750 мс.

Каждая зона состоит из двух элементарных чувствительных зон и формируется с помощью двухплощадного пироприемника и соответствующей линзы Френеля, что обеспечивает высокую обнаруживающую способность извещателя.

Пассивный инфракрасный извещатель не является источником помех и не оказывает влияния на работу других извещателей.

Извещатель устойчив к импульсным помехам по цепям питания, электромагнитному излучению УКВ-диапазона, перемещениям мелких животных. Специальная схема включения чувствительных площадок пироприемника и способ обработки сигнала обеспечивают повышенную устойчивость извещателя к перепадам фоновой освещенности, а также к тепловым воздушным потокам, создаваемым различными источниками.

Извещатель «Фотон-СК» выполнен в виде одного блока. Кожух извещателя состоит из корпуса и основания. От воздействия электромагнитных помех элементы схемы защищены металлическим экраном.

В извещателе предусмотрена возможность изменения положения печатной платы относительно основания, что позволяет изменять ориентацию зоны обнаружения в вертикальной плоскости на угол +/- 3°.

Для визуального контроля наличия извещения о проникновении на плате размещен световой индикатор. Удаление перемычки LED ENABLE позволяет отключить световой индикатор.

Место установки извещателя «Фотон-СК» выбирается таким образом, чтобы его чувствительные зоны пересекали вероятные направления движения нарушителя.

Извещатель устанавливается на стене или в углу при помощи основания. Для крепления извещателя в основании предусмотрены места для сверления отверстий.

Стандартная высота установки извещателя «Фотон-СК» с объемной зоной обнаружения 2,3 м. Если высота установки извещателя больше 2,3 м, то необходимо сдвинуть плату в положение «-1». При установке линзы, обеспечивающей защиту от домашних животных, высота установки 1,2 м, указатель положения платы — в положении «+1».

При размещении извещателя на объекте необходимо соблюдать следующие правила:

• устанавливать извещатель только на капитальных или несущих конструкциях;
• не устанавливать извещатель над отопительными устройствами, вблизи вентиляционных отверстий, а также в местах, где он может подвергаться воздействию прямого солнечного света либо прямым засветкам автомобильных фар;
• в зоне обнаружения извещателя не должно быть препятствий (крупногабаритных предметов, перегородок), которые могут создавать «мертвые зоны», колеблющихся предметов (растений, штор), а также включенных ламп накаливания;
• не производите разводку проводов питания и шлейфа сигнализации вблизи силовых электрических проводов и кабелей (в том числе линий подключения оповещателей к приемно-контрольному прибору).

При прокладке линий питания извещателя и шлейфа сигнализации параллельно силовым линиям расстояние между ними должно быть не менее 50 см, а их пересечение должно производиться под прямым углом.

Технические характеристики приведены в таблице 3.17.

Разметка крепления приведена на рисунке 3.11.

Схема внешних соединений приведена на рисунке 3.28.

Диаграмма зоны обнаружения приведена на рисунке 3.48.

Извещатель инфракрасный пассивный «9981» предназначен для работы в закрытых отапливаемых помещениях с температурой окружающего воздуха от минус 10 °C до +50 °C.

Рекомендуемое применение извещателя — блокировка объемов помещений, мест сосредоточения ценностей, музейных экспонатов, оргтехники, офисов, выставочных залов, коттеджей, квартир.

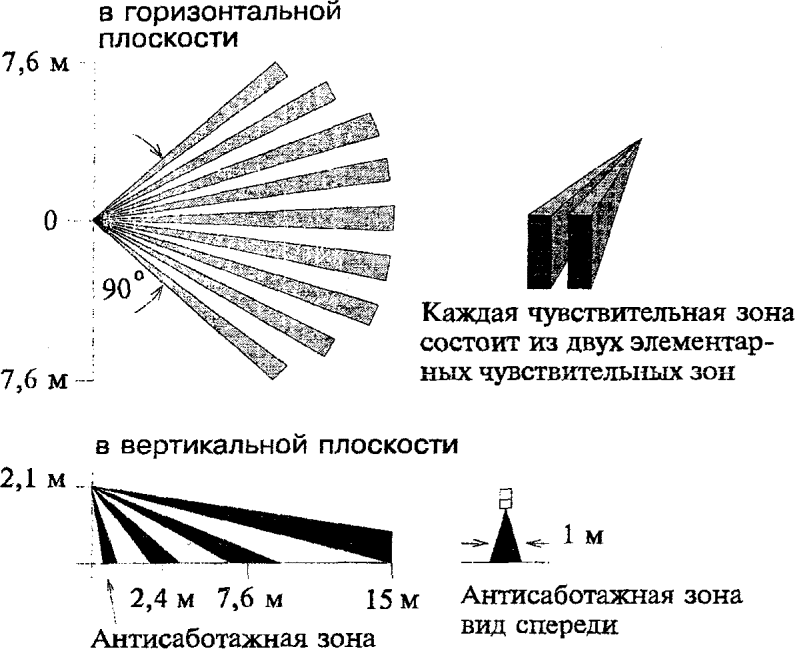

Благодаря наличию масочных полосок конфигурация зоны обнаружения может быть легко изменена применительно к характеристикам конкретного помещения.

Зона обнаружения состоит из двойных элементарных чувствительных зон и формируется с помощью двухплощадного пироприемника и линзы Френеля, что обеспечивает высокую обнаруживающую способность извещателя.

Наличие антисаботажной зоны непосредственно под извещателем исключает несанкционированный подход к нему. Кроме этого, в извещателе предусмотрена блокировка от вскрытия.

Извещатель не является источником помех и не оказывает влияния на работу других извещателей.

Специальная схема включения чувствительных площадок пироприемника и двухканальная обработка сигналов обеспечивают повышенную устойчивость извещателя к засветкам от осветительных приборов и солнца, а также к тепловым воздушным потокам, создаваемым различными источниками.

Извещатель «9981» выполнен в виде одного блока. Кожух извещателя состоит из корпуса и основания. В конструкции предусмотрена возможность изменения положения печатной платы относительно основания, что позволяет достаточно просто изменять ориентацию зоны обнаружения в вертикальной плоскости на угол +5° — -20°.

В извещателе предусмотрена возможность отключения индикатора при помощи перемычки.

Место установки извещателя «9981» выбирается таким образом, чтобы его чувствительные зоны располагались поперек вероятных направлений движения нарушителя.

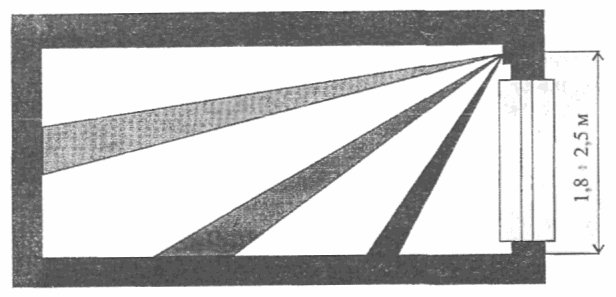

Рекомендуемая высота установки извещателя — 1,8 — 2,6 м. Для стандартной линзы по выбранной высоте крепления и дальности действия извещателя производится установка регулировочной стрелки напротив соответствующего лимба согласно таблице 3.18.

Таблица 3.18

Регулировка извещателя (линза 998)

Извещатель выдает извещение о проникновении размыканием контактов исполнительного реле и включением индикатора на время 2 с.

3.2.10 Извещатели радиоволновые

Радиоволновые извещатели могут применяться для охраны объемов закрытых помещений, внутренних и внешних периметров, отдельных предметов и строительных конструкций, открытых площадок и формируют извещение о проникновении при возмущении поля электромагнитных волн СВЧ-диапазона, вызываемом движением нарушителя в зоне обнаружения.

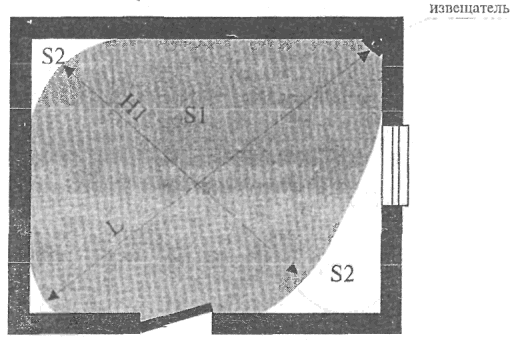

Зона обнаружения извещателя (как и у ультразвуковых извещателей) имеет форму эллипсоида вращения или «каплевидную» форму и отличается от извещателя к извещателю, как правило, только размерами.

Для обеспечения устойчивой работы радиоволновых извещателей рекомендуется придерживаться следующих правил:

не устанавливать извещатели на токопроводящие конструкции (металлические балки, сырую кирпичную кладку и т.п.), так как между извещателем и источником питания возникает двойной контур заземления, что может стать причиной ложного срабатывания извещателя;

вынести за пределы зоны обнаружения колеблющиеся или движущиеся предметы, имеющие значительную отражающую поверхность, а также крупногабаритные предметы, способные создавать «мертвые» зоны или сформировать зону обнаружения таким образом, чтобы эти предметы в нее не попадали.

При наличии «мертвых» зон необходимо следить за тем, чтобы они не образовали нарушителю непрерывный путь к материальным ценностям; на период охраны закрывать на запоры двери, окна, форточки, фрамуги, люки, а также выключать вентиляционные и силовые установки; не допускать попадания в зону обнаружения пластмассовых труб и оконных стекол, по которым возможно движение воды.

Эффективными методами уменьшения влияния указанных факторов являются закрепление предметов, которые могут двигаться; выбор соответствующего направления излучения извещателя, а также применение радионепроницаемых экранов, например, в виде металлических сеток перед предметами, вибрации или движение которых невозможно устранить; устранить возможность срабатывания извещателя при появлении в зоне обнаружения мелких животных и насекомых путем выбора высоты подвеса извещателя и ориентации направления его излучения параллельно полу; выбором соответствующей задержки времени срабатывания извещателя и обработкой места установки извещателя специальными химическими средствами; на период охраны выключать источники люминесцентного освещения.

Если это невозможно, необходимо следить за тем, чтобы не было вибраций арматуры светильников, мигания или других переходных процессов в самих лампах, которые обычно возникают перед выходом лампы из строя; не ориентировать извещатель на оконные проемы, тонкие стены и перегородки, за которыми в период охраны возможно движение крупногабаритных предметов; не применять извещатели на объектах, вблизи которых расположены мощные радиопередающие средства.

Извещатели радиоволновые ИО 407-5/2 «АРГУС-2», «АРГУС-2М», «АРГУС-3» предназначены для работы в закрытых отапливаемых помещениях с температурой окружающего воздуха от минус 30 °C до +50 °C (у извещателя «Аргус-3» нижняя граница температуры минус 10 °C).

Рекомендуемое использование извещателя — блокировка объемов помещений, мест сосредоточения ценностей, музейных экспонатов, оргтехники.

Извещатели имеют сплошные объемные зоны обнаружения двух типов:

с максимальной площадью 90 м2 и контролируемым объемом 200 м3 при дальности 12 — 16 м — модель «Аргус-2». Максимальная рабочая дальность действия извещателя с помощью регулировки может быть уменьшена до 2 — 4 м;

с максимальной площадью 25 м2 и контролируемым объемом 40 м3 при дальности 6 — 8 м — модель «Аргус-2М» и «АРГУС-3». Максимальная рабочая дальность действия извещателя с помощью регулировки может быть уменьшена до 1 — 3 м.

Извещатель допускает маскировку материалами, пропускающими радиоволны (ткани, древесные плиты). Извещатель выгодно отличается возможностью использования его в охране помещений с принудительной либо естественной вентиляцией — складов, ангаров.

Извещатели «АРГУС-2» и «АРГУС-2М» устанавливаются на стене при помощи монтажного кронштейна, который дает возможность изменения положения корпуса в горизонтальной плоскости на угол 90°. Для получения горизонтально ориентированной зоны обнаружения кронштейн крепится к опоре через верхнюю пару отверстий, а для получения наклона зоны обнаружения на угол 15° в вертикальной плоскости — через нижнюю пару.

Конструкция извещателя «АРГУС-3» обеспечивает плавное изменение положения корпуса на угол 60° в горизонтальной и в вертикальной плоскостях.

Извещатель монтируется на высоте 2 + 0,5 м только на жестких исключающих вибрацию конструкциях — капитальных стенах, колоннах.

Разметки крепления приведены на рисунках 3.1, 3.2, 3.4 согласно таблице 3.25.

Схема внешних соединений приведена на рисунках 3.24, 3.26.

Диаграммы зон обнаружения приведены на рисунках 3.49, 3.50.

Извещатель радиоволновый ИО 307-2 «Волна-5» предназначен для работы в закрытых помещениях с температурой окружающего воздуха от минус 30 °C до +50 °C.

Рекомендуемое использование извещателя — охрана объемов помещений, мест сосредоточения ценностей, музейных экспонатов, оргтехники, а возможность работы при пониженных температурах — использовать извещатель для охраны неотапливаемых гаражей, ангаров, складских и других помещений.

Электропитание извещатель «Волна-5» получает по ШС — это позволяет работать с ППК типа «УОТС-1-1», «Сигнал-ВК», «Квинта», «Аккорд», «Адрес» и системами передачи извещений (СПИ) «Фобос», «Нева-10», «Нева-10М».

Возможность регулировки дальности действия позволяет использовать извещатель для охраны помещений различных размеров как больших (площадью до 90 м2), так и небольших помещений различного назначения.

Извещатель допускает маскировку материалами, пропускающими радиоволны (ткани, древесные плиты).

Извещатель устойчив к перемещению предметов в зоне на расстояние не более 0,2 м. Извещатель выгодно отличает возможность использования в охране помещений с принудительной или естественной вентиляцией — складов, ангаров.

Конструкция извещателя обеспечивает изменение положения корпуса на угол 15° в вертикальной плоскости и на угол +/- 50° в горизонтальной плоскости. Место установки извещателя «Волна-5» выбирается таким образом, чтобы его зона обнаружения перекрывала вероятные направления движения нарушителя.

Извещатель устанавливается на стене при помощи монтажного кронштейна, который дает возможность изменения положения корпуса в горизонтальной плоскости на угол 90°.

Для получения горизонтально ориентированной зоны обнаружения кронштейн крепится к опоре через верхнюю пару отверстий, а для получения наклона зоны обнаружения с наклоном 15° в вертикальной плоскости — через нижнюю пару.

Извещатель монтируется на высоте 2 + 0,5 м только на жестких, исключающих вибрацию, конструкциях — капитальных стенах, колоннах.

При размещении извещателя на объекте соблюдайте следующие правила:

не направлять извещатель прямо на окна, стеклянные двери, тонкие перегородки, за которыми возможно движение людей или механизмов. Дальность действия извещателя устанавливайте с помощью регулятора «Д» в соответствии с размерами охраняемой зоны (дальность действия уменьшается при вращении оси регулятора «Д» против часовой стрелки);

закрыть на период охраны все двери, окна, фрамуги, форточки во избежание их колебаний от сквозняков или других воздействий;

вблизи извещателя не должно быть крупных металлических поверхностей и конструкций, так как в этом случае возможно переотражение СВЧ-энергии и непредсказуемое искажение зоны обнаружения.

Состояние индикатора определяется выбранным режимом выдачи извещения о проникновении. Если это «обрыв», то в дежурном режиме извещателя индикатор должен быть включен, а в режиме «Проникновение» — выключен. Если это «короткое замыкание», то в дежурном режиме извещателя индикатор должен быть выключен, а в тревожном режиме «Проникновение» — включен.

Извещатель формирует тревожное извещение изменением тока в ШС (имитация КЗ/обрыв при помощи электронного ключа).

Технические характеристики приведены в таблице 3.20.

Разметка крепления приведена на рисунке 3.1 согласно таблице 3.25.

Схема внешних соединений приведена на рисунке 3.29.

Диаграмма зоны обнаружения приведена на рисунке 3.51.

Извещатель радиоволновый ИО 407-11 «Тюльпан-3» предназначен для работы в закрытых отапливаемых и неотапливаемых помещениях с температурой окружающего воздуха от минус 30 °C до +50 °C.

Рекомендуемое использование извещателя — блокировка объемов помещений, мест сосредоточения ценностей, музейных экспонатов, оргтехники, а возможность работы при пониженных температурах — использовать извещатель для охраны неотапливаемых гаражей, ангаров, складских и других помещений.

Извещатель «Тюльпан-3» имеет сплошную объемную зону обнаружения с максимальной контролируемой площадью 90 м2 и контролируемым объемом 250 м3 при дальности действия 15 — 17 м. Рабочая дальность действия извещателя с помощью регулировки может быть уменьшена до 1,5 — 3,5 м.

Извещатель допускает маскировку материалами пропускающими радиоволны (ткани, древесные плиты, пластик).

Извещатель можно использовать в охране помещений с принудительной либо естественной вентиляцией — складов, ангаров.

Извещатель «Тюльпан-3» имеет одноблочную конструкцию и состоит из пластмассового корпуса, устанавливаемого на кронштейне.

Кронштейн имеет съемную планку, под которой расположены клеммы подсоединения проводов питания и шлейфа сигнализации.

Конструкция кронштейна обеспечивает плавное изменение положения корпуса извещателя на угол 45° в горизонтальной и вертикальной плоскостях. Для фиксации необходимого угла поворота корпуса извещателя используйте два винта металлической скобы.

Для визуального контроля на торцевой поверхности корпуса извещателя расположены зеленый и красный светодиоды, индицирующие режимы «Норма», «Помеха», «Тревога».

Место установки извещателя «Тюльпан-3» выбирается таким образом, чтобы его зона обнаружения перекрывала вероятные направления движения нарушителя.

Извещатель монтируется на высоте (2 + 0,5) м только на жестких, исключающих вибрацию конструкциях: капитальных стенах, колоннах.

Доступ к клеммам подсоединения внешних цепей открывается после снятия крепежной планки кронштейна.

Доступ к регулятору дальности открывается после снятия верхней крышки корпуса извещателя.

Извещатель выдает извещение о проникновении размыканием контактов исполнительного реле и включением красного светового индикатора на время более 2 с.

Технические характеристики приведены в таблице 3.20.

Разметка крепления приведена на рисунке 3.1 согласно таблице 3.25.

Схема внешних соединений приведена на рисунке 3.30.

Диаграмма зоны обнаружения приведена на рисунке 3.52.

Извещатель радиоволновый ИО 407-12 «Радий-1» предназначен для обнаружения проникновения на территорию объекта и может эксплуатироваться при температуре окружающего воздуха от минус 40 °C до +50 °C.

Рекомендуемое использование извещателя — блокировка внешних периметров зданий и территорий баз, складов, садовых и гаражных кооперативов.

Возможность регулировки чувствительности позволяет обнаруживать движение человека через зону в полный рост или пригнувшись.

Наличие трех частот модуляции передатчика обеспечивает отсутствие взаимного влияния рядом установленных комплектов извещателя.

В извещателе предусмотрены автоматический контроль за напряжением резервного источника питания, вскрытием и выходом из строя функциональных блоков.

Извещатель устойчив к импульсным помехам по цепям питания, электромагнитному излучению УКВ-диапазона, электростатическим разрядам, перемещениям в зоне обнаружения птиц и мелких животных, а также к воздействию осадков в виде дождя интенсивностью до 5 мм/мин, снега, солнечной тепловой радиации, ветра со скоростью не более 30 м/с.

Извещатель «Радий-1» состоит из двух блоков: передатчика и приемника, выполненных конструктивно одинаково. Механизм юстировки обеспечивает поворот блоков в вертикальной и горизонтальной плоскостях соответственно на угол +/- 10° и +/- 30°, а также крепление блоков, как на вертикальной стене, так и на столбах диаметром 60 — 120 мм.

Извещатель может размещаться вдоль забора или над ним, либо вдоль здания на большой высоте.

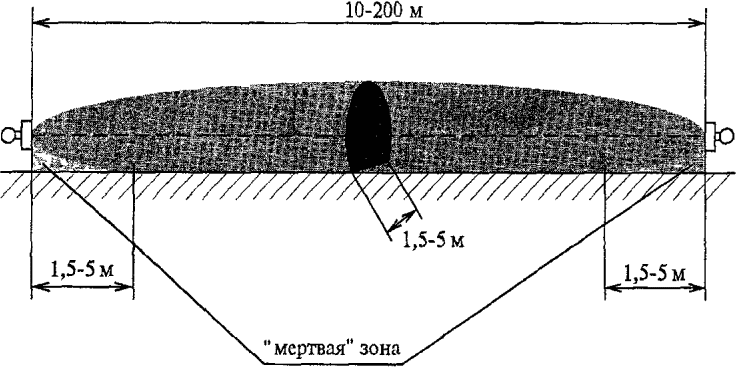

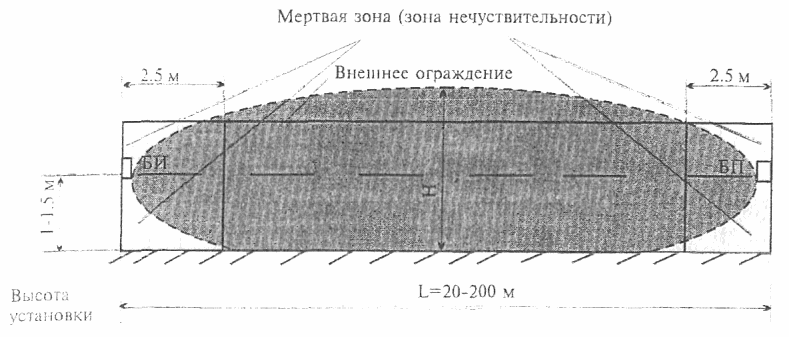

При установке извещателя следует учитывать наличие «мертвых» зон протяженностью от 2,5 м (при минимальной дальности) до 5 м (при максимальной дальности) от точек установки приемника и передатчика.

При размещении извещателя вдоль забора должна быть выделена зона отчуждения, в которой не должно быть построек, кустарника, деревьев, травы, неровностей почвы высотой выше 0,1 м. Ширина зоны отчуждения зависит от длины блокируемого участка.

Размещение извещателя над забором производится, если ограждение имеет высоту не менее 2 м.

При размещении извещателя вдоль здания на большой высоте, необходимо обеспечить отсутствие выступающих водосточных труб и стока воды с крыши здания в зоне обнаружения.

Соединительные провода прокладываются в трубах или металлорукавах в зависимости от конкретных условий на охраняемом объекте и типов используемых проводов.

Извещатель выдает извещение о проникновении размыканием либо замыканием контактов исполнительного реле на время 5 с.

Технические характеристики приведены в таблице 3.20.

Разметка крепления приведена на рисунке 3.5 согласно таблице 3.25.

Схема внешних соединений приведена на рисунке 3.31.

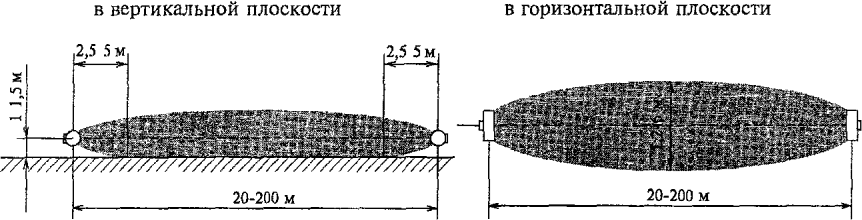

Диаграмма зоны обнаружения приведена на рисунке 3.53.

Извещатели радиоволновые ИО 207-4 «Радий-2», ИО 207-4/1 «Радий-2/1», ИО 207/2 «Радий-2/2» предназначены для обнаружения проникновения на территорию объекта и могут эксплуатироваться при температуре окружающего воздуха от минус 40 °C до +50 °C.

Рекомендуемое использование извещателей — блокировка внешних периметров зданий и территорий баз, складов, садовых и гаражных кооперативов, имеющих сплошные ограждения из деревянных, бетонных или кирпичных конструкций.

Извещатели серии «Радий-2» создают с помощью разнесенных приемника и передатчика зону обнаружения длиной 10 — 200 м, шириной 1,5 — 5 м.

Наличие раздельной регулировки чувствительности для ближних и среднего участков зоны обнаружения позволяет обнаруживать движение человека через зону в полный рост или пригнувшись.

Извещатели устойчивы к саботажу, а возможность адаптации к изменениям условий окружающей среды делают их нечувствительными к импульсным помехам, нелинейным искажениям и провалам напряжения сети переменного тока, электромагнитному излучению УКВ-диапазона, электростатическим разрядам, перемещениям в зоне обнаружения птиц и мелких животных, а также к воздействию осадков в виде дождя и снега, солнечной тепловой радиации, ветровых нагрузок.

В извещателях предусмотрен дистанционный контроль работоспособности.

Извещатели «Радий-2» состоят из блоков передатчика и приемника. Конструкция блоков унифицирована. Габаритные размеры блоков зависят от модификации.

На основании закреплен кронштейн, позволяющий устанавливать блоки на опорах цилиндрической формы диаметром 100 — 200 мм и производить юстировку извещателей на объекте.

Ось излучения направлена под углом 3 — 5° к оси симметрии блоков.

Блоки извещателей «Радий-2» устанавливаются на опорах с помощью кронштейнов, входящих в комплект поставки, и ориентируются друг на друга по оси симметрии. В районах с высотой снежного покрова до 1 м, высота опоры должна быть не менее 1,5 м, а в малоснежных районах — не менее 1 м.

Места установки извещателей «Радий-2» выбираются таким образом, чтобы их зоны обнаружения полностью перекрывали участки периметра, через которые возможно проникновение нарушителя. При установке извещателей следует учитывать наличие «мертвых» зон протяженностью 1,5 — 5 м (при максимальной дальности) от точек размещения приемников и передатчиков.

Высота неровностей почвы в зоне обнаружения извещателей не должна превышать +/- 30 см, а минимальное расстояние от оси установки блоков до посторонних предметов, кустов, ветвей деревьев и т.п. определяется из таблицы 3.21.

Таблица 3.21

Правила установки извещателя

При установке извещателя на уровне 0,85 м высота травяного покрова в зоне обнаружения извещателей не должна превышать 30 см, а высота снежного покрова должна быть не более 50 см.

На одной опоре допускается установка блоков передатчиков или приемников смежных участков, коробки распределительной и блока питания.

Соединительные провода прокладываются в трубах или металлорукавах в зависимости от конкретных условий на охраняемом объекте и типов используемых проводов.

При работе с извещателем необходимо заземлять все измерительные приборы.

Извещатель выдает извещение о проникновении размыканием контактов исполнительного реле на время 3 с.

Технические характеристики приведены в таблице 3.20.

Схема внешних соединений приведена на рисунке 3.33.

Диаграмма зоны обнаружения приведена на рисунке 3.54.

Извещатель радиоволновый ИО 407-4 «Шторм-2» предназначен для обнаружения проникновения на территорию объекта и может эксплуатироваться при температуре окружающего воздуха от минус 45 °C до +50 °C.

Рекомендуемое использование извещателя — блокировка автостоянок, гаражей, складских помещений из легких металлоконструкций, подходов к объектам, охраняемым извещателями других типов.

В извещателе предусмотрена возможность разделения извещений «Проникновение» и «Неисправность» путем размыкания или замыкания контактов исполнительного реле.

В извещателе имеется отдельное реле контроля работоспособности и индикация наличия помех.

Благодаря наличию ступенчатой регулировки чувствительности и дальности действия, извещатель может применяться для охраны как больших (объемом до 4000 м3) так и небольших помещений. Извещатель обеспечивает подавление чувствительности за пределами зоны обнаружения.

Извещатель «Шторм-2» устанавливается на стене или столбе с помощью кронштейна, входящего в комплект поставки.

Ось излучения, совпадающая с осью симметрии корпуса, направляется на середину контролируемой зоны.

При выборе места установки следует учитывать возможность появления «теней» и искажения зоны обнаружения за счет переотражения от металлических поверхностей. Зона обнаружения должна быть минимально необходимой для конкретного охраняемого объекта. Требуемые размеры зоны обнаружения устанавливаются переключателями ДАЛЬНОСТЬ и ручкой ЧУВСТВИТЕЛЬНОСТЬ.

Технические характеристики приведены в таблице 3.20.

Схема внешних соединений приведена на рисунке 3.32.

Диаграмма зоны обнаружения приведена на рисунке 3.55.

Извещатель радиоволновый ИО 407-4 «ФОН-1М» предназначен для обнаружения проникновения на территорию объекта и может эксплуатироваться при температуре окружающего воздуха от минус 45 °C до +50 °C.

Рекомендуемое использование извещателя — блокировка автостоянок, гаражей, подходов к объектам, охраняемым другими типами извещателей, складов из легких металлоконструкций и неотапливаемых помещений объемом до 1000 м3.

Раздельная выдача извещений «Проникновение» и «Неисправность» путем размыкания или замыкания (по выбору) контактов исполнительных реле.

Извещатель «Фон-1М» устанавливается на стене или столбе с помощью кронштейна, входящего в комплект поставки.

Ось излучения, совпадающая с осью симметрии корпуса, направляется на середину требуемой зоны обнаружения.

При выборе места установки следует учитывать возможность появления «теней» и искажения зоны обнаружения за счет переотражения от металлических поверхностей. Зона обнаружения должна быть минимально необходимой для конкретного охраняемого объекта. Требуемые размеры зоны обнаружения устанавливаются переключателями ДАЛЬНОСТЬ и ручкой ЧУВСТВИТЕЛЬНОСТЬ.

Технические характеристики приведены в таблице 3.20.

Схема внешних соединений приведена на рисунке 3.34.

Диаграмма зоны обнаружения приведена на рисунке 3.56.

3.2.11 Извещатели комбинированные

Комбинированные извещатели — это извещатели, принцип действия которых представляет собой сочетание двух (реже — трех) принципов обнаружения. Наиболее широкое распространение получили комбинации инфракрасного пассивного и радиоволнового, инфракрасного пассивного и ультразвукового принципов обнаружения.

Зона обнаружения извещателя является совокупностью зон обнаружения входящих в него модулей. Ее структура и вид полностью определяются характеристиками оптической системы инфракрасного пассивного модуля, а размеры — характеристиками обоих модулей.

Извещатели обладают очень высокой помехоустойчивостью и используются для охраны объектов со сложной помеховой обстановкой, где применение извещателей других категорий невозможно или неэффективно.

Извещатель комбинированный ИО 40709-1 «Сокол-1» предназначен для работы в закрытых отапливаемых и неотапливаемых помещениях с температурой окружающего воздуха от минус 10 °C до +50 °C.

Рекомендуемое применение извещателя: блокировка объемов помещений, мест сосредоточения музейных экспонатов, оргтехники.

Извещатель «Сокол-1» совмещает два канала обнаружения: инфракрасный (ИК) пассивный и радиоволновый (РВ) активный, а также выдает в шлейф сигнализации тревожное извещение при последовательном срабатывании обоих каналов (при приоритете РВ-канала).

Место установки извещателя выбирается таким образом, чтобы его зона обнаружения перекрывала вероятные направления движения нарушителя.

При необходимости охраны объектов, площадь которых превышает площадь зоны обнаружения одного извещателя, можно использовать два и более извещателей в одном помещении при питании каждого извещателя от отдельного источника питания. На взаимное размещение извещателя «Сокол-1» и пассивных оптико-электронных извещателей типа «Фотон-4» никаких ограничений не накладывается. При установке в одном помещении извещателя «Сокол-1» и радиоволнового извещателя типа «Волна» или «Аргус» их следует устанавливать на расстоянии не менее 3 м друг от друга при расположении на одной стене и параллельном направлении осей зон обнаружения. В том случае, если извещатели направлены друг на друга, расстояние между ними должно быть не менее 6 м. Аналогичным образом желательно размещение нескольких извещателей «Сокол-1» в одном помещении.

При выборе расположения зоны обнаружения учтите соотношения высоты установки, угла наклона в вертикальной плоскости и дальности обнаружения, приведенные в таблице 3.22.

На установочном основании имеются заглушенные отверстия для крепления извещателя в разных плоскостях.

Извещатель устанавливается на стене или в углу, крепление осуществляется в соответствии с таблицей 3.23.

Таблица 3.23

Назначение крепежных отверстий

Технические характеристики приведены в таблице 3.24.

Таблица 3.24

Характеристики комбинированных извещателей

Извещатели комбинированные «DT4201T», «DT4351T», «DT4501T» предназначены для охраны закрытых отапливаемых помещений с температурой окружающего воздуха от 0 °C до +50 °C. Рекомендуемое использование извещателя — блокировка объемов помещений, мест сосредоточения ценностей, музейных экспонатов, оргтехники.

Извещатели «DT» имеют два канала обнаружения: инфракрасный (ИК) пассивный и радиоволновый (РВ) активный, выдают в ШС тревожное извещение при последовательном срабатывании обоих каналов (с приоритетом по ИК-каналу).

Система TURBO позволяет защитить радиоволновый канал обнаружения от воздействия газоразрядных ламп и других регулярных помех.

Наличие дополнительной оптической системы позволяет блокировать пространство под извещателем.

При необходимости охраны объектов, площадь которых превышает площадь зоны обнаружения одного извещателя, можно использовать два и более извещателей в одном помещении. На взаимное размещение извещателя типа «DT» и пассивных оптико-электронных извещателей типа «Фотон» никаких ограничений не накладывается. При установке в одном помещении извещателя «DT» и радиоволнового извещателя типа «Волна» или «Аргус» их следует устанавливать на расстоянии не менее 3 м друг от друга при расположении на одной стене и параллельном направлении осей зон обнаружения. В том случае, если извещатели направлены друг на друга, расстояние между ними должно быть не менее 6 м. Аналогичным образом следует размещать несколько извещателей «DT» в одном помещении.

При выборе расположения зоны обнаружения учтите, что максимальный размер зоны обнаружения достигается при высоте установки извещателя 2,3 м. Дальность действия СВЧ-канала устанавливайте с помощью регулятора R53 в соответствии с требуемыми размерами охраняемой зоны.

Извещатель выдает извещение о проникновении размыканием контактов исполнительного реле и включением красного индикатора на время 2 с.

Технические характеристики приведены в таблице 3.24.

Разметка крепления приведена на рисунке 3.11.

Схема внешних соединений приведена на рисунке 3.36.

Диаграмма зоны обнаружения приведена на рисунке 3.58.

3.2.12 Извещатели тревожной сигнализации

Извещатель охранный ножной/ручной ИО 102-1/1А предназначен для работы в отапливаемых помещениях с температурой окружающего воздуха от 0 °C до +35 °C и выдает тревожное извещение при нажатии на клавишу. Рекомендуемое применение — организация тревожной сигнализации в банках, кассах, офисах, магазинах, на постах охраны, а также на других объектах, где возможны преступные нападения на сотрудников, клиентов или посетителей объекта.

Извещатель состоит из двух частей: блока извещателя, выполненного в виде клавиши, и блока индикации.

Извещатель срабатывает при нажатии на клавишу рукой или ногой. Выбор способа включения и места установки извещателя определяется условиями обеспечения максимальной безопасности и удобства визуального контроля, при этом места установки должны быть скрыты от наблюдения преступниками или посторонними лицами.

Запрещается установка извещателя в непосредственной близости (менее 200 мм) от источников магнитных полей и больших масс ферромагнитных материалов.

Схема внешних соединений приведена на рисунке 3.38.

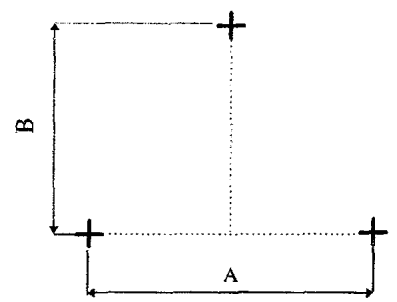

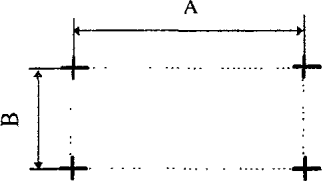

3.3 Разметка крепления извещателей

Таблица 3.25

Размеры крепления извещателей

Рисунок 3.1

Рисунок 3.2

Рисунок 3.3

Рисунок 3.4

Рисунок 3.5

Рисунок 3.6 — «Эхо-2»

Рисунок 3.7 — «Эхо-3»

Рисунок 3.8 — «Фотон-4»

На установочном основании имеются заглушенные отверстия для крепления извещателя А — на стене, Б — в углу

Рисунок 3.9 — «9981»

На установочном основании имеются заглушенные отверстия для крепления извещателя 1, 2, 3 — на стене, 4, 5, 6 — в углу

Рисунок 3.10 — «Сокол-1»

На установочном основании имеются заглушенные отверстия для крепления извещателя: A (1) — на стене; B (2) — в углу

Размеры в скобках приведены для извещателя «Фотон-СК»

Рисунок 3.11 — «Фотон-СК», «DT4351T», «DT4501T», «DT4201T»

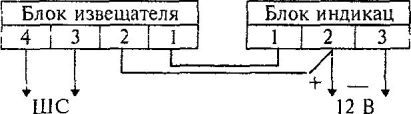

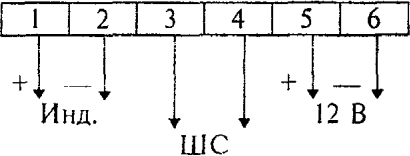

3.4 Схемы внешних соединений извещателей

Рисунок 3.12 — «Окно-2М», «Окно-4»

Рисунок 3.13 — «Окно-5»

Рисунок 3.14 — «Гюрза-50», «Гюрза-50М»

Рисунок 3.15 — «Грань-2»

Рисунок 3.16 — «Шорох-1»

Рисунок 3.17 — «Пик»

Рисунок 3.18 — «Вектор-3», «Фотон-2»

Рисунок 3.19 — «Стекло-1»

Рисунок 3.20 — «Эхо-2»

Рисунок 3.21 — «Эхо-3»

Рисунок 3.22 — «Вектор-2»

Рисунок 3.23 — «9981»

Рисунок 3.24 — «Аргус-3»

Рисунок 3.25 — «Рубеж-3М»

Рисунок 3.26 — «Фотон-4», «Фотон-5», «Фотон-6», «Аргус-2», «Аргус-2М»

Рисунок 3.27 — «Фотон-8»

Рисунок 3.28 — «Фотон-СК»

Рисунок 3.29 — «Волна-5»

Рисунок 3.30 — «Тюльпан-3»

Р — контакт на размыкание З — контакт на замыкание

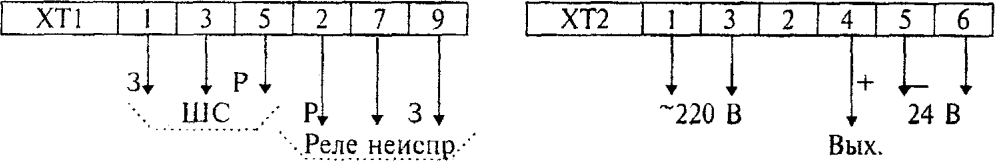

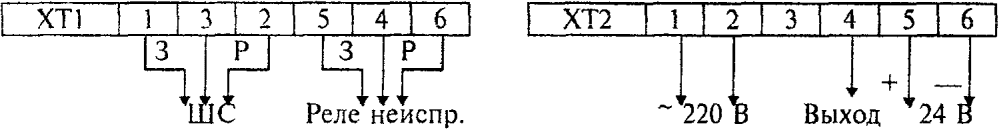

Рисунок 3.31 — «Радий-1»

З — контакт на замыкание Р — контакт на размыкание

Рисунок 3.32 — «Шторм-2»

Рисунок 3.33 — «Радий-2», «Радий-2/1», «Радий-2/2»

Р — контакт на размыкание; З — контакт на замыкание

Рисунок 3.34 — «Фон-1М»

Рисунок 3.35 — «Сокол-1»

Рисунок 3.36 — DT4201T, DT4351T, DT4501T

Рисунок 3.37 — «Вектор-СПЭК»

Рисунок 3.38 — ИО 102-1/А (кнопка тревожной сигнализации)

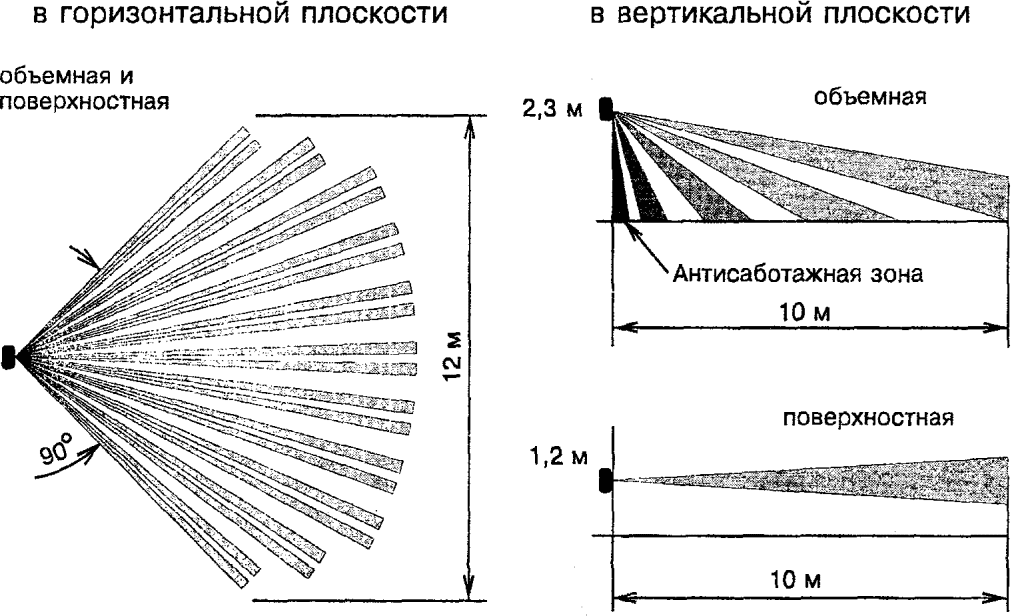

3.5 Диаграммы зон обнаружения

Рисунок 3.40 — Извещатель «Эхо-3»

Рисунок 3.41 — Извещатель «Фотон-2»

Рисунок 3.42 — Извещатель «Фотон-4»

Рисунок 3.43 — Извещатель «Фотон-5»

Рисунок 3.44 — Извещатели «Фотон-6», «Фотон-8» (объемная зона)

Рисунок 3.45 — Извещатели «Фотон-6А», «Фотон-8А» (линейная зона)

Рисунок 3.46 — Извещатели «Фотон-6Б», «Фотон-8Б» (поверхностная зона)

Рисунок 3.47 — Извещатель «9981»

Рисунок 3.48 — Извещатель «Фотон-СК»

Рисунок 3.49 — Извещатель «Аргус-2»

Рисунок 3.50 — Извещатель «Аргус-3»

Рисунок 3.51 — Извещатель «Волна-5»

Рисунок 3.52 — Извещатель «Тюльпан-3»

Рисунок 3.53 — Извещатель «Радий-1»

Рисунок 3.54 — Извещатель «Радий-2»

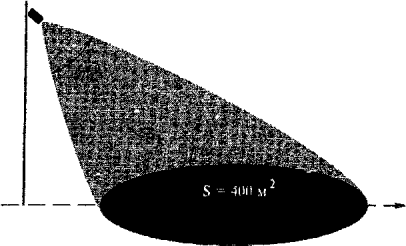

Рисунок 3.55 — Извещатель «Шторм-2»

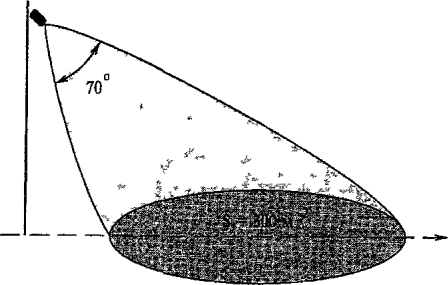

Рисунок 3.56 — Извещатель «Фон-1М»

Рисунок 3.57 — Извещатель «Сокол-1»

Рисунок 3.58 — Извещатели «DT4351T», «DT4501T», «DT4201T»

4 ПРИБОРЫ ПРИЕМНО-КОНТРОЛЬНЫЕ

4.1 Назначение приборов приемно-контрольных

Приборы приемно-контрольные в системах охранно-пожарной сигнализации являются промежуточным звеном между объектовыми первичными средствами обнаружения проникновения или пожара (извещателями) и системами передачи извещений. Кроме того, ППК могут использоваться в автономном режиме работы с подключением звукового и светового оповещателей на охраняемом объекте.

В зависимости от назначения ППК подразделяются на охранные, охранно-пожарные, охранно-маршрутные, универсальные, программируемые.

ППК выполняют следующие основные функции:

• прием и обработку сигналов от извещателей;
• питание извещателей (по ШС или по отдельной линии);
• контроль состояния ШС;
• передачу сигналов на ПЦН;
• управление звуковыми и световыми оповещателями;
• обеспечение процедур взятия под охрану и снятия объекта с охраны.

Основными характеристиками ППК являются информационная емкость и информативность.

ППК малой информационной емкости предназначены, как правило, для организации охраны одного помещения или небольшого объекта.

ППК большой емкости могут использоваться для объединения сигнализации большого количества помещений или рубежей охраны одного объекта (концентраторы), а также в качестве пультов для автономных систем охраны объектов.

Для отдельных видов объектов существуют также специальные типы ППК, например, для охраны квартир, пожаро- и взрывоопасных помещений.

По способу организации связи с извещателями ППК подразделяются на проводные и беспроводные (радиоканальные).

По климатическому исполнению ППК выпускаются для отапливаемых и неотапливаемых помещений.

4.2 Монтаж ППК

Установка ППК должна производиться в местах, где он защищен от механических повреждений и вмешательства в его работу посторонних лиц:

при отсутствии специально выделенного помещения — на стенах на высоте не менее 2,2 м от уровня пола;

при наличии специального помещения — на высоте не менее 1,5 м.

Установка приборов в местах, доступных посторонним лицам, должна производиться в запираемых металлических шкафах, конструкция которых не влияет на их работоспособность, на высоте удобной для технического обслуживания.

Не допускается установка приборов в сгораемых шкафах, а также на расстоянии менее 1 м от отопительных систем.

Металлические корпуса приборов должны быть обязательно заземлены!

Для подключения к приборам внешних цепей имеются соединительные колодки.

Внешние световой и звуковой оповещатели должны устанавливаться в местах, удобных для визуального и слухового контроля. Рекомендуемая электрическая мощность оповещателей — 25 ВА.

Не допускается производить разводку проводов ШС и пультовых линий вблизи силовых электрических проводов и кабелей (в том числе и линий подключения оповещателей к ППК). При прокладке ШС и пультовых линий параллельно силовым цепям, расстояние между ними должно быть не менее 50 см, а их пересечение должно производиться под прямым углом.

Устройство оконечное ППК должно устанавливаться в конце ШС, скрытно, в местах недоступных для посторонних лиц.

Запрещается монтаж ШС, а также его отдельных участков в виде наружных воздушных линий!

4.3 Типовые ППК, условия применения

4.3.1 ППК малой информационной емкости

Одношлейфные приборы приемно-контрольные «Сигнал-3М-1», «Сигнал-31» являются наиболее ранними разработками и выполняют простейшие функции. Сдача объекта под охрану производится по тактике «с открытой дверью» (отсутствует временная задержка на вход-выход). Резервирование цепи питания отсутствует.

Технические характеристики приборов приведены в таблице 4.1.

Таблица 4.1

Технические характеристики ППК

Примечания: <1> указаны габариты только самого ППК (базового блока);

<2> переключение ШС на прямой контроль со стороны СПИ при пропадании питания;

Одношлейфные приборы приемно-контрольные «Сигнал-37А», «Сигнал-37М», «Сигнал-37Ю» имеют тактику сдачи объекта под охрану «с открытой дверью». Резервирование цепи питания отсутствует, но в случае пропадания сетевого питания ППК переключает ШС на прямой контроль со стороны ПЦН и обратно без выдачи тревоги.

Одношлейфный прибор приемно-контрольный «УОТС-1-1» имеет тактику сдачи объекта под охрану «с открытой дверью». В приборе предусмотрено резервирование цепи основного питания, два выхода на ПЦН (нормально-замкнутый и нормально-разомкнутый контакты реле). В ШС допускается включать охранные и пожарные токопотребляющие извещатели с суммарным током потребления не более 13 мА и ограничением тока на уровне не более 20 мА.

Одношлейфный прибор приемно-контрольный «УОТС-М» имеет тактику сдачи объекта под охрану «с открытой дверью». В приборе предусмотрено резервирование цепи основного питания. В ШС допускается включать охранные токопотребляющие извещатели. В приборе предусмотрена раздельная выдача на ПЦН извещений о нарушении ШС и об отклонении его параметров от установленных пределов.

Одношлейфный прибор приемно-контрольный «Сигнал-СПИ» имеет тактику сдачи объекта под охрану «с открытой дверью». В приборе предусмотрено: резервирование цепи основного питания; обеспечение электропитанием активных извещателей по выходу +/- 12 В; установка задержки на включение звукового оповещателя (до 30 с) после выдачи тревожного извещения; тревожные извещения при включении в течение 14 мин. не фиксируются; сохранение работоспособности при снижении сетевого и резервного напряжения питания соответственно до 140 В и до 12 В; контроль состояния прибора по встроенному индикатору, в том числе при работе от резервного источника питания; два выхода на ПЦН (нормально-замкнутый и нормально-разомкнутый контакты реле). В ШС допускается включать охранные и пожарные токопотребляющие извещатели с суммарным током потребления не более 1,2 мА и ограничением тока на уровне не более 20 мА в автономном режиме работы.

Прибор работает в двух режимах:

• централизованной охраны (совместный контроль состояния ШС ППК и СПИ);
• автономной охраны (контроль состояния ШС только ППК).

Технические характеристики прибора приведены в таблице 4.1.

Разметка крепления приведена на рисунке 4.4 согласно таблице 4.2.

Схема внешних соединений приведена на рисунке 4.18.

Пятишлейфный прибор приемно-контрольный «КВИНТА» используется для замены до пяти одношлейфовых приборов или организации на объекте многорубежной охраны. Сдача объекта под охрану производится по тактике «с закрытой дверью». В приборе предусмотрено: резервирование цепи основного питания; в случае пропадания сетевого и резервного питания ППК переключает ШС1 и ШС5 на прямой контроль ПЦН и обратно без выдачи тревоги (выходы ПЦН1 и ПЦН2 соответственно); тревожные извещения при включении в течение 1,52 мин. не фиксируются; сохранение работоспособности при снижении сетевого напряжения питания до 140 В; контроль состояния прибора по выносному индикационному табло, в том числе при работе от резервного источника питания; два коммутируемых независимых выхода на ПЦН; индикация взятия объекта под охрану; установка режима «без права отключения» по ШС1, ШС2 и ШС5. В ШС допускается включать охранные и пожарные токопотребляющие извещатели.

Технические характеристики прибора приведены в таблице 4.1.

Разметка крепления приведена на рисунке 4.1 согласно таблице 4.2.

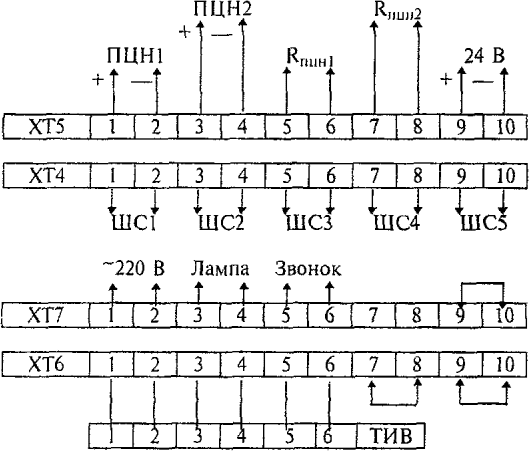

Схема внешних соединений приведена на рисунке 4.19.

Четырехшлейфный прибор приемно-контрольный «АККОРД» используется для замены до четырех одношлейфных приборов или организации на объекте многорубежной охраны с изменяемыми алгоритмами работы. В приборе имеется дополнительный вход для подключения шифрустройства либо выносного переключателя. Сдача объекта под охрану производится как по тактике «с открытой дверью», так и по тактике «с закрытой дверью». В приборе предусмотрено: резервирование цепи основного питания с помощью встроенного аккумулятора напряжением 12 В или внешних источников питания напряжением 12 В и 24 В; обеспечение электропитанием активных извещателей по двум выходам +/- 12 В, причем один выход отключаемый; сохранение работоспособности при снижении сетевого напряжения питания до 160 В; контроль состояния ШС по встроенным индикаторам; два релейных выхода на ПЦН (нормально-замкнутый контакт) и два высокочастотных выхода организованных по типу приборов «Атлас-3» и «Атлас-6»; для передачи извещений по занятым телефонным линиям, запоминание нарушений ШС. В ШС допускается включать охранные и пожарные токопотребляющие извещатели.

Прибор работает в трех режимах:

• дежурном («Снятие») — контроль тревожного и пожарного ШС;
• «Охрана» («Взятие») — контроль всех ШС;
• «Тревоги».

Изменения алгоритмов работы прибора, режимов работы ШС задаются с помощью технологических перемычек, установленных на платах МПК, МПА и МВУ.

Технические характеристики прибора приведены в таблице 4.1.

Разметки крепления приведены на рисунках 4.1 - 4.3 согласно таблице 4.2.

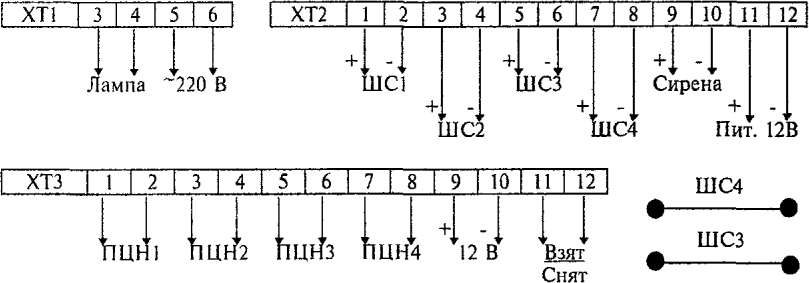

Схема внешних соединений приведена на рисунке 4.20.

Одношлейфный прибор приемно-контрольный «Интервал» предназначен для технического контроля несения службы личным составом охраны объекта. В приборе предусмотрено: резервирование цепи основного питания; в том числе встроенный источник питания (батарея типа 3336) для питания памяти счетчиков часов работы и количества пропусков маршрута; индикация продолжительности работы (до 31 часа) и числа пропусков маршрутов (до 7); возможность установки времени патрулирования (15, 30, 45, 60 мин) и времени паузы между патрулированием (30, 60, 90, 120 мин); релейный выход на ПЦН; передача тревожного извещения при пропуске маршрута либо при трехкратном нажатии любой кнопки «МИ» или кнопки «Вызов милиции».

Установка ПКП и БП производится на стене помещения, исключая прямое попадание солнечных лучей на переднюю панель. Расстояние между БП и ПКП не должно превышать 10 м. МИ устанавливается в удобном для эксплуатации месте.

Технические характеристики прибора приведены в таблице 4.1.

Разметки крепления приведены на рисунках 4.1, 4.5 согласно таблице 4.2.

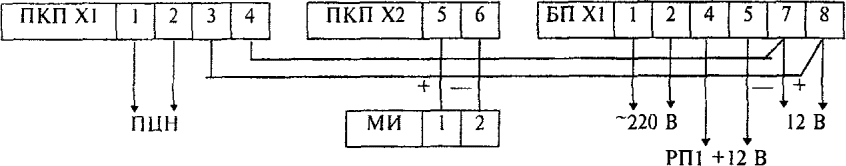

Схема внешних соединений приведена на рисунке 4.21.

4.3.2 ППК средней информационной емкости

Прибор приемно-контрольный «Рубин-3» предназначен для организации автономной охраны больших объектов с возможностью передачи обобщенного сигнала «Тревога» на ПЦН. Прибор состоит из 10-номерного базового и 10-номерных линейных блоков, позволяющих наращивать емкость до 50 номеров. В ППК предусмотрено резервирование основного питания.

Технические характеристики приборов приведены в таблице 4.1.

Разметка крепления приведена на рисунке 4.3 согласно таблице 4.2.

Схема внешних соединений приведена на рисунке 4.22.

Прибор приемно-контрольный «Рубин-6» предназначен для организации автономной охраны больших объектов с возможностью передачи обобщенных сигналов «Тревога», «Пожар», «Неисправность» на ПЦН. Максимальное количество ШС — 20. В приборе предусмотрено: резервирование основного питания; сохранение работоспособности при снижении сетевого напряжения питания до 140; режим «самоохраны» по 20-му ШС со сдачей под охрану по тактике «с открытой дверью»; режим диагностики как самого прибора, так и ШС; индикация взятия ППК под охрану с ПЦН; четыре выхода на ПЦН, причем три выхода для передачи тревожных извещений и один для передачи сигнала о неисправности ШС; изменения алгоритма обработки сигнала по каждому ШС, причем ШС могут группироваться на различные выходы прибора, устанавливаться в режим «без права отключения» (тревожная и пожарная сигнализация). ППК имеет модульную конструкцию. При этом модули, контролирующие ШС (модули селекции), взаимозаменяемые.

Прибор приемно-контрольный «VISTA-101» американской фирмы «Ademco» предназначен для организации автономной охраны крупных объектов. Максимальное количество ШС (зон) — 36, из них: 6 радиальных с возможностью расширения на 8 ШС по проводам или до 30 ШС по радиоканалу. В приборе предусмотрено: резервирование основного питания; автоматизированная сдача объектов под охрану и снятие с охраны; автоматическая регистрация сообщений о состоянии объектов и служебной информации на цифропечатающем устройстве; антисаботажная защита; от двух до четырех релейных выходов на ПЦН, кроме того, ППК может поддерживать два информационных телефонных канала; программирование алгоритма работы, назначение параметров ШС в зависимости от специфики объекта непосредственно на собственном пульте управления или дистанционно по линии связи от ЭВМ; энергонезависимая память; оперативный контроль состояния ШС. ШС могут группироваться в отдельные зоны (разделы) до 6-ти с возможностью независимой работы в них отдельных групп материально-ответственных лиц со своими персональными кодами. В ШС допускается включать охранные и пожарные извещатели фирмы «Ademco» либо их отечественные аналоги.

В состав прибора входят: прибор приемно-контрольный «VISTA-101» (контрольная панель); пульт управления 61391; пульт управления (русифицированный) 61281; релейный модуль (на четыре реле) 42041; адресный расширитель (8 ШС и 2 адресуемых выходных реле) 42291; радиоприемник (для контроля 8 ШС) 58811L, радиоприемник (для контроля 16 ШС) 58811M, радиоприемник для контроля 64 ШС) 58811H; радиопередатчик 58001TM (для работы с пультом управления и индикации 58271BD); пульт управления радиоканальный 58271; пульт управления и индикации радиоканальный 5827BD; пульт управления (3-кнопочный) 58031; извещатель тревожный радиоканальный 58021; извещатель охранный радиоканальный (2 ШС) 58161; извещатель охранный радиоканальный (3 ШС) 58171; звуковой оповещатель 702; световой оповещатель (красный светофильтр) 710RD.

Технические характеристики прибора приведены в таблице 4.1.

Схема внешних соединений приведена на рисунке 4.26.

4.3.3 ППК большой информационной емкости

Прибор приемно-контрольный «БУГ» предназначен для организации автономной охраны больших объектов (особо важных). Максимальное количество ШС — 60. В приборе предусмотрено: резервирование основного питания: автоматизированная сдача объектов под охрану и снятие с охраны с помощью шифрустройства; автоматическая регистрация сообщений о состоянии объектов и служебной информации на цифропечатающем устройстве; антисаботажная защита блоков прибора; мажоритарная логика обработки сигналов; решение о правильности принятой информации фиксируется после трехкратного подтверждения; режим диагностики как самого прибора, так и ШС; пять выходов на ПЦН; программное изменение алгоритма обработки сигнала по каждому ШС, ШС могут группироваться в зоны охраны с выходом на различные линии ПЦН, устанавливаться в режим «без права отключения» (тревожная и пожарная сигнализация); программное изменение времени задержки на вход/выход по каждому ШС.

Максимальная длина четырехпроводной линии связи при диаметре провода 0,5 мм, в зависимости от количества подключенных к ней блоков объектовых, 150 м — 10 шт., 300 м — 5 шт., 600 м — 1 шт. При условии, что напряжение питания на последнем блоке объектовом не ниже 18 В, в противном случае требуется прокладка дополнительной четырехпроводной линии.

Прибор «БУГ» состоит из блока обработки сигналов и управления (БОУ), цифропечатающего устройства ЦПУ и до 30 БО.

Технические характеристики прибора приведены в таблице 4.1.

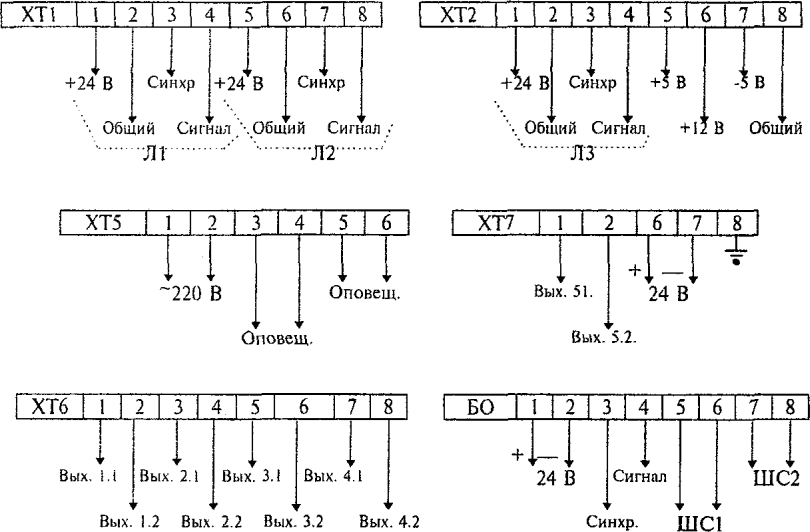

Схема внешних соединений приведена на рисунке 4.27.

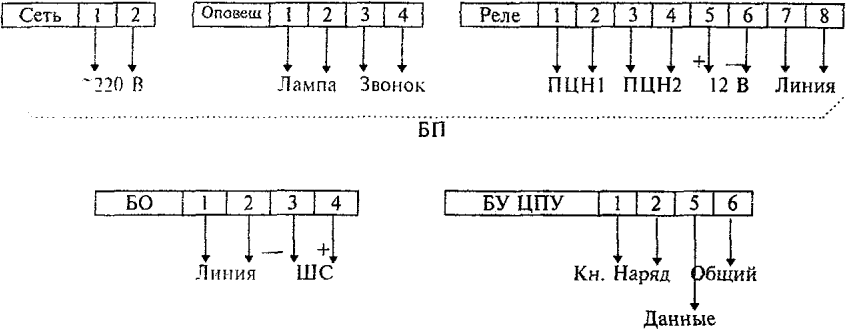

Прибор приемно-контрольный «Адрес» предназначен для организации автономной охраны территориально сосредоточенных объектов по двухпроводной линии связи. Максимальное количество ШС — 96. В приборе предусмотрено резервирование основного питания; ручная сдача объектов под охрану и снятие с охраны; автоматическая регистрация сообщений о состоянии объектов и служебной информации на цифропечатающем устройстве, антисаботажная защита; решение о правильности принятой информации фиксируется после трехкратного подтверждения; режим диагностики; два выхода на ПЦН; программное изменение алгоритма обработки сигнала по каждому ШС, ШС могут группироваться в зоны охраны с выходом на различные линии ПЦН, устанавливаться в режим «без права отключения»; неполярное включение блоков объектовых (БО) в линию связи; два варианта подключения БО к линии связи. По первому варианту к линии связи допускается подключать до 32 БО, по второму — до 96. В ШС допускается включать охранные и пожарные токопотребляющие извещатели с суммарным током потребления не более 0,5 мА.

Максимальная длина двухпроводной линии связи при диаметре провода 0,5 мм, при 96 (32) подключенных к ней БО составляет 200 м. Напряжение питания на последнем БО должно быть не ниже 24 В.

Прибор «Адрес» состоит из блока управления (БУ), блока питания (БП), цифропечатающего устройства (ЦПУ) и до 96 БО.

Технические характеристики прибора приведены в таблице 4.1.

Схема внешних соединений приведена на рисунке 4.28.

Прибор приемно-контрольный «VISTA-501» американской фирмы «Ademco» предназначен для организации автономной охраны больших особо важных объектов. Максимальное количество ШС (зон) — 87, из них 9 радиальных с возможностью расширения на 78 ШС по двухпроводной линии и/или по радиоканалу. В приборе предусмотрено: резервирование основного питания; автоматизированная сдача объектов под охрану и снятие с охраны; автоматическая регистрация сообщений о состоянии объектов и служебной информации на цифропечатающем устройстве; антисаботажная защита, 16 релейных выходов на ПЦН, кроме того, ППК может поддерживать два информационных телефонных канала; программирование алгоритма работы, назначение параметров ШС в зависимости от специфики объекта непосредственно на собственном пульте управления или дистанционно по линии связи от ЭВМ; энергонезависимая память; запоминание происшедших событий с указанием времени и даты; оперативный контроль состояния ШС. ШС могут группироваться в отдельные зоны (разделы) с возможностью независимой работы в них отдельных групп материально-ответственных лиц со своими персональными кодами. В ШС допускается включать охранные и пожарные извещатели фирмы «Ademco» либо их отечественные аналоги.

В состав прибора входит: прибор приемно-контрольный «VISTA-501» (контрольная панель); пульт управления 61391; пульт управления 61281 (русифицированный). ППК поддерживает до 16 пультов 61391 и/или 61281; до 4-х релейных модуля (на четыре релейных выхода каждый) 42041; адресный расширитель (на 8 ШС) 42081; адресуемый расширитель (на 2 ШС) 41901WH; радиоприемник (для контроля 8 ШС) 58811L, радиоприемник (для контроля 16 ШС) 58800M, радиоприемник (для контроля 64 ШС) 58811H; усилитель тока 41971; радиопередатчик 58001TM (для работы с пультом управления и индикации 58271BD); пульт управления (радиоканальный) 58271; пульт управления и индикации (радиоканальный) 58271BD; пульт управления (3-кнопочный) 58031; извещатель тревожный радиоканальный 58021; извещатель охранный радиоканальный (2 ШС) 58161; извещатель охранный радиоканальный (3 ШС) 58171; звуковой оповещатель 702; световой оповещатель (красный светофильтр) 710RD; интерфейсный модуль 4100SM.

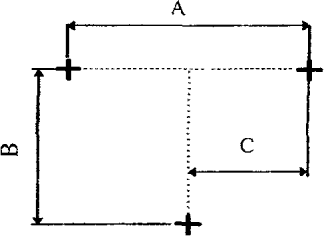

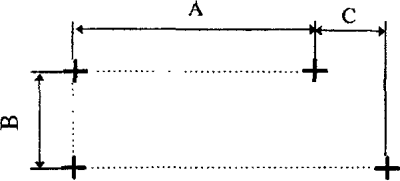

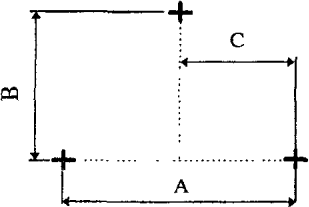

4.4 Разметка крепления ППК

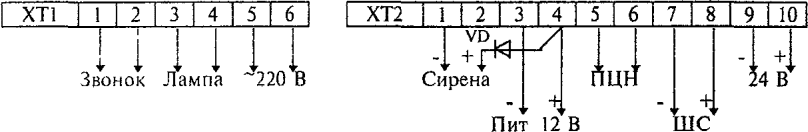

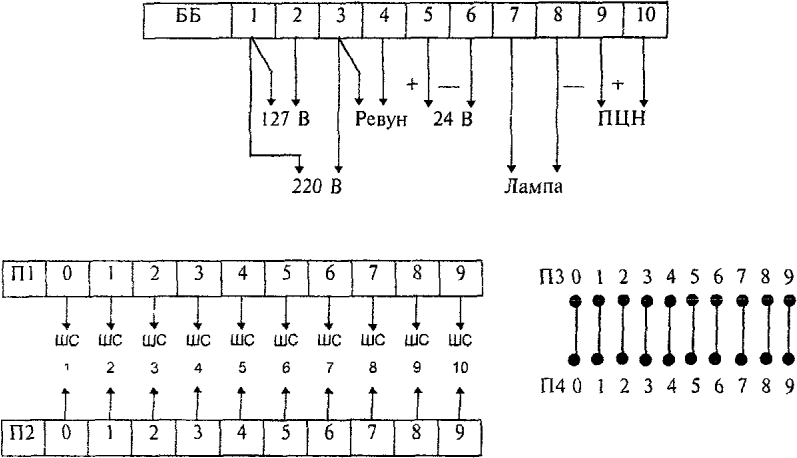

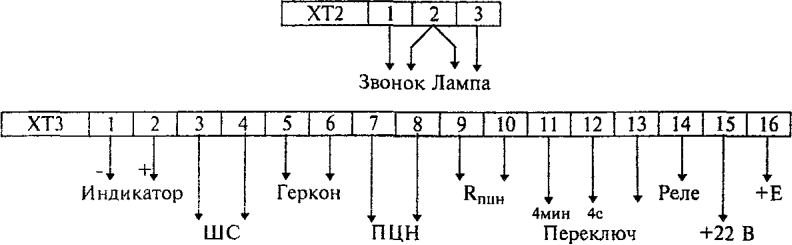

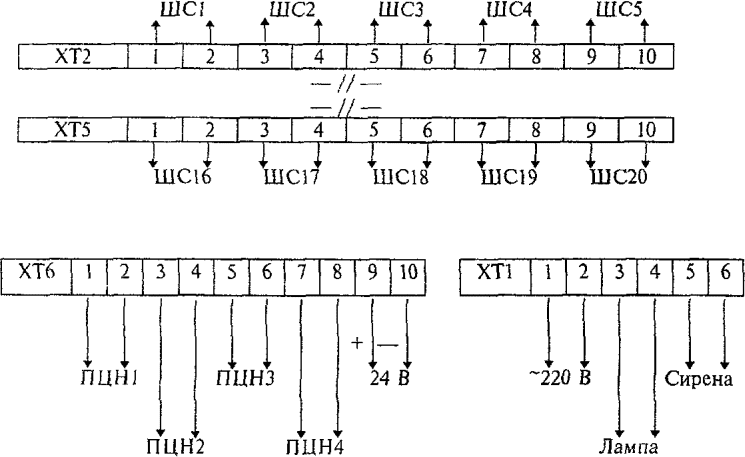

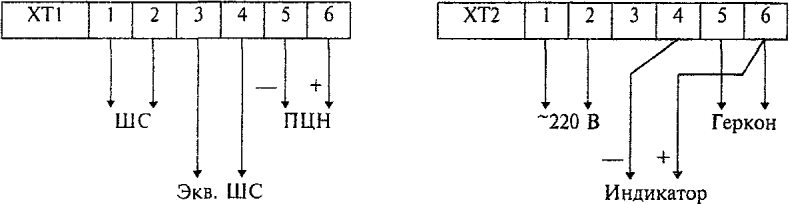

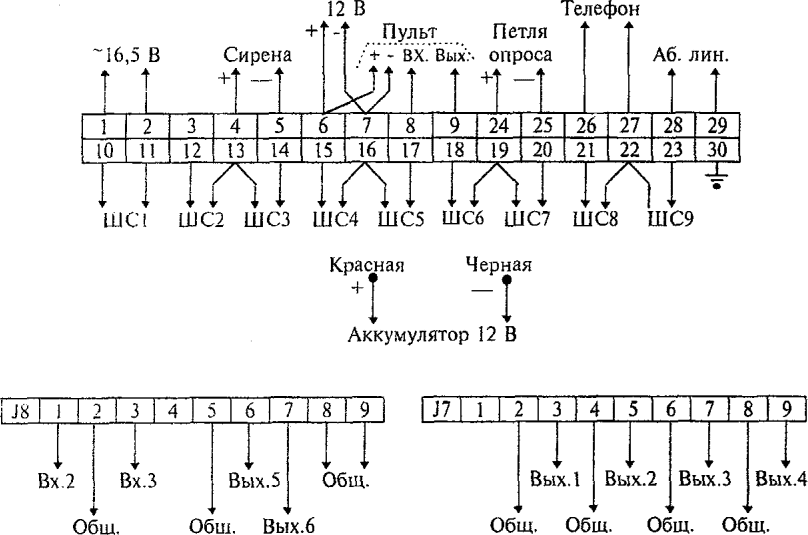

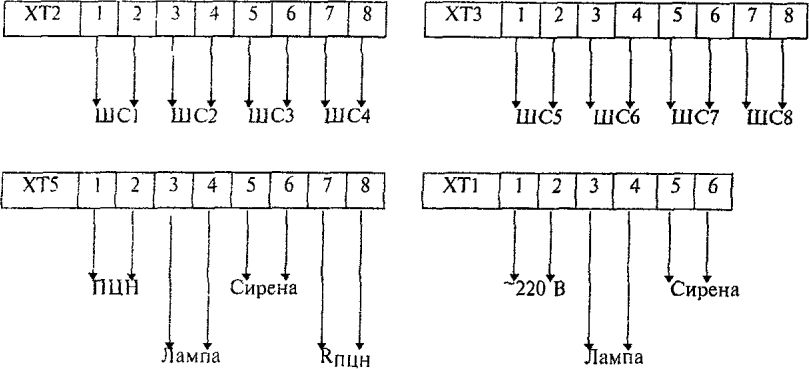

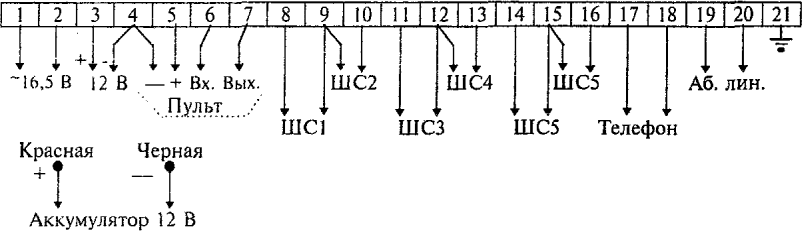

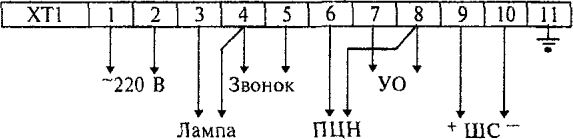

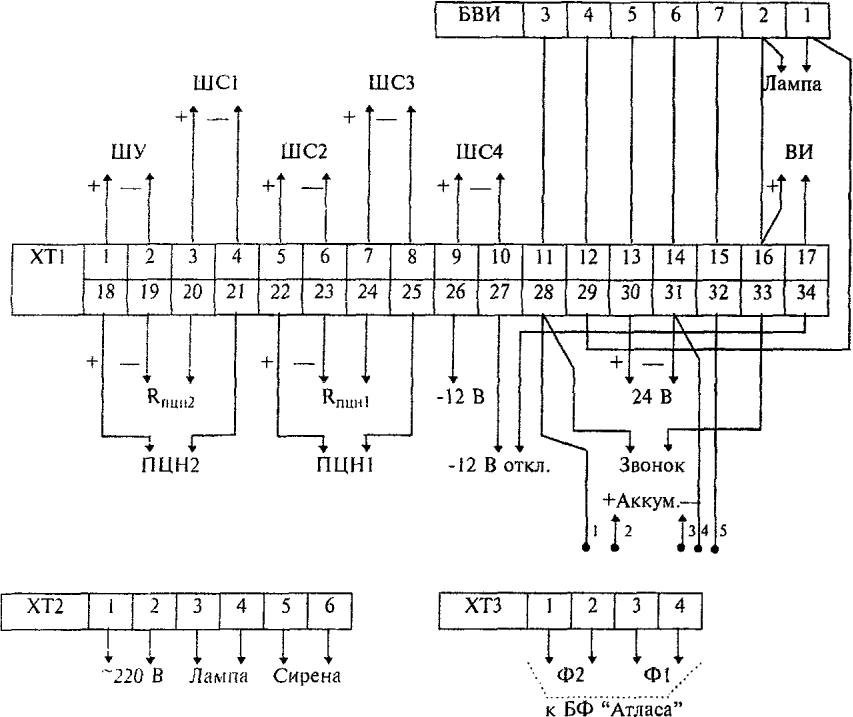

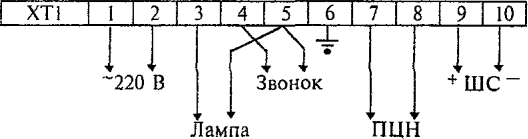

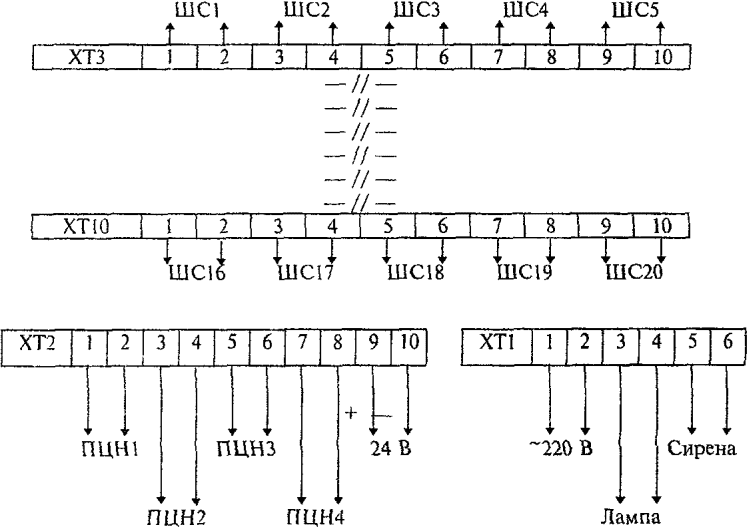

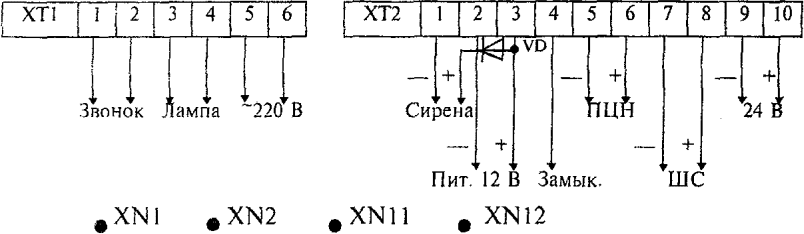

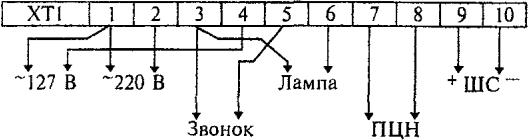

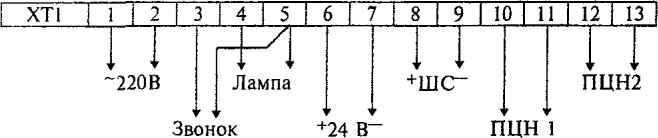

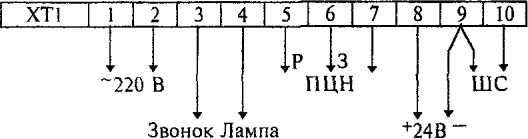

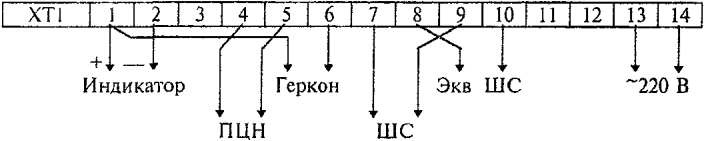

4.5 Схемы внешних соединений ППК

5 ОПОВЕЩАТЕЛИ И УСТРОЙСТВА КОММУТАЦИИ

5.1 Оповещатели световые

5.2 Оповещатели звуковые

Наиболее экономичными и эффективными являются пьезоэлектрические оповещатели. Они позволяют получить уровень звукового давления 90 — 110 дБ при напряжении питания 12 В и токе потребления порядка 60 — 200 мА.

Звуковые оповещатели устанавливаются на наружных фасадах зданий на высоте не менее 2,5 м от уровня земли; в помещениях они устанавливаются в местах, удобных для контроля персоналом охраны и не доступных посторонним лицам.

Звонки громкого боя МЗ-1, МЗ-2 предназначены для подачи мощных звуковых низкочастотных сигналов с широкой диаграммой направленности. Рекомендуемое применение — использование для звуковой сигнализации на улице.

Питание звонка МЗ-1 осуществляется от сети переменного тока напряжением 220 В, звонка МЗ-2 — от источника постоянного тока напряжением 220/110 В. Конструктивно звонки выполняются в обычном и пылебрызгонепроницаемом исполнении, корпуса МЗ-1 и МЗ-2 идентичны.

Сирена сигнальная СС-1 предназначена для подачи мощных звуковых низкочастотных сигналов с широкой диаграммой направленности. Рекомендуемое применение — использование для звуковой сигнализации на улице.

Питание сирены осуществляется от сети переменного тока напряжением 220 В. Конструктивно сирена выполнена в пылебрызгонепроницаемом исполнении, но на открытом воздухе ее рекомендуется устанавливать под навес или козырек.

Технические характеристики приведены в таблице 5.1.

Разметка крепления приведена на рисунке 5.2 согласно таблице 5.2.

Оповещатель звуковой «АС-22» предназначен для подачи мощных звуковых низкочастотных сигналов с высокой различимостью на фоне акустических шумов. Рекомендуемое применение — использование в отапливаемых и неотапливаемых помещениях, а также в системах охраны транспортных средств.

Питание осуществляется от сети переменного тока напряжением 220 В при малом энергопотреблении. Конструктивно сирена выполнена в брызгозащищенном исполнении, но на открытом воздухе ее рекомендуется устанавливать под навес или козырек.

Технические характеристики приведены в таблице 5.1.

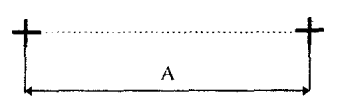

Разметка крепления приведена на рисунке 5.1 согласно таблице 5.2.
