Утвержден и введен в действие Приказом Министерства строительства и жилищно-коммунального хозяйства Российской Федерации от 16 декабря 2016 г. № 956/пр

СВОД ПРАВИЛ

ГЕОФИЗИКА ОПАСНЫХ ПРИРОДНЫХ ВОЗДЕЙСТВИЙ

АКТУАЛИЗИРОВАННАЯ РЕДАКЦИЯ СНиП 22-01-95

Geophysics of hazardous natural processes

СП 115.13330.2016

Дата введения 17 июня 2017 года

Предисловие

Сведения о своде правил

1 ИСПОЛНИТЕЛЬ — Общество с ограниченной ответственностью «Институт геотехники и инженерных изысканий в строительстве» (ООО «ИГИИС»)

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 «Строительство»

3 ПОДГОТОВЛЕН к утверждению Департаментом градостроительной деятельности и архитектуры Министерства строительства и жилищно-коммунального хозяйства Российской Федерации (Минстрой России)

4 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Министерства строительства и жилищно-коммунального хозяйства Российской Федерации от 16 декабря 2016 г. № 956/пр и введен в действие с 17 июня 2017 г.

5 ЗАРЕГИСТРИРОВАН Федеральным агентством по техническому регулированию и метрологии (Росстандарт). Пересмотр СП 115.13330.2011 «СНиП 22-01-95 Геофизика опасных природных воздействий»

В случае пересмотра (замены) или отмены настоящего свода правил соответствующее уведомление будет опубликовано в установленном порядке. Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте разработчика (Минстрой России) в сети Интернет.

Введение

Настоящий свод правил является результатом пересмотра СП 115.13330.2011 «СНиП 22-01-95 Геофизика опасных природных воздействий», выполненной в целях приведения его в соответствие с новыми требованиями законодательства Российской Федерации, актуализации терминов и определений, уточнения общих положений по оценке опасных природных воздействий при выполнении инженерных изысканий на различных этапах градостроительной деятельности и жизненного цикла зданий и сооружений.

При разработке учтены основные положения [1] и [2].

Пересмотр выполнен авторским коллективом Общества с ограниченной ответственностью «Институт геотехники и инженерных изысканий в строительстве» (ООО «ИГИИС») (канд. геол.-минерал. наук М.И. Богданов — руководитель темы, Г.Р. Болгова, С.А. Гурова, Н.П. Иевлева, И.Д. Колесников, Н.Г. Корнева, Е.В. Леденева, канд. геол.-минерал. наук М.С. Наумов).

Карта распространения лавин и степени их активности на территории Российской Федерации (автор — д-р геогр. наук С.М. Мягков) и карта распространения селевых явлений на территории Российской Федерации (автор — д-р геогр. наук В.Ф. Перов) приведены в приложении Б (рисунки Б.1 - Б.2, электронные файлы Б.1 — Б.2). Карты предоставлены научно-исследовательской лабораторией снежных лавин и селей географического факультета МГУ им. М.В. Ломоносова.

Карты распространения оползней, суффозионных процессов, карста на территории Российской Федерации приведены в приложении Б (рисунки Б.3 - Б.5, электронные файлы Б.3 — Б.5). Карты предоставлены Институтом минералогии, геохимии и кристаллохимии редких элементов (ФГУП «ИМГРЭ») (руководители авторского коллектива — канд. геол.-минерал. наук И.Г. Спиридонов и канд. геол.-минерал. наук Н.А. Миронов). Полный список авторов приведен на картах.

Карты распространения засоленных, просадочных, органических грунтов на территории Российской Федерации приведены в приложении Б (рисунки Б.6 - Б.8, электронные файлы Б.6 — Б.8). Источник информации — «Инженерно-геологическая карта территории Российской Федерации», ФГУП «ВСЕГИНГЕО», 2010 г., отв. исполнитель С.Н. Чекрыгина.

Карта распространения многолетнемерзлых грунтов на территории Российской Федерации приведена в приложении Б (рисунок Б.9, электронный файл Б.9). Источник информации — «Геокриологическая карта СССР», 1991 г., МГУ им. М.В. Ломоносова, гл. редактор Э.Д. Ершов.

Карты цунамирайонирования (пространственного распределения возможных высот цунами редкой повторяемости) Северных и Южных Курильских островов предоставлены Институтом морской геологии и геофизики Дальневосточного отделения Российской академии наук (ФГБУН ИМГиГ ДВО РАН) и приведены в приложении В. Карты разработаны канд. физ.-мат. наук В.М. Кайстренко, канд. геогр. наук Д.Е. Золотухиным при участии д-ра физ.-мат. наук Е.Н. Пелиновского (Институт прикладной физики РАН, г. Нижний Новгород) канд. техн. наук В.Н. Храмушина (Санкт-Петербургский государственный университет, г. Санкт-Петербург), нормативное техническое руководство осуществлялось канд. техн. наук М.А. Клячко (Федеральное государственное унитарное предприятие «Научно-технический центр по сейсмостойкому строительству и инженерной защите от стихийных бедствий»).

Примечание — Карты в исходных масштабах, содержащиеся в электронных приложениях Б, В, являются неотъемлемой частью настоящего свода правил.

1 Область применения

Настоящий свод правил устанавливает основные положения по оценке опасных природных воздействий при выполнении инженерных изысканий на этапах градостроительной деятельности: территориальном планировании, планировке территории, архитектурно-строительном проектировании, строительстве, капитальном ремонте, реконструкции объектов капитального строительства, эксплуатации зданий, сооружений, а также для разработки схем (проектов) инженерной защиты.

2 Нормативные ссылки

В настоящем своде правил использованы нормативные ссылки на следующие документы:

ГОСТ 22.0.03-97 Безопасность в чрезвычайных ситуациях. Природные чрезвычайные ситуации. Термины и определения

ГОСТ 19179-73 Гидрология суши. Термины и определения

ГОСТ 25100-2011 Грунты. Классификация

СП 14.13330.2014 «СНиП II-7-81* Строительство в сейсмических районах» (с изменением № 1)

СП 25.13330.2012 «СНиП 2.02.04-88 Основания и фундаменты на вечномерзлых грунтах»

СП 47.13330.2012 «СНиП 11-02-96 Инженерные изыскания для строительства. Основные положения»

СП 116.13330.2012 «СНиП 22-02-2003 Инженерная защита территорий, зданий и сооружений от опасных геологических процессов. Основные положения».

Примечание - При пользовании настоящим сводом правил целесообразно проверить действие ссылочных документов в информационной системе общего пользования — на официальном сайте федерального органа исполнительной власти в сфере стандартизации в сети Интернет или по ежегодному информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя «Национальные стандарты» за текущий год. Если заменен ссылочный документ, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого документа с учетом всех внесенных в данную версию изменений. Если заменен ссылочный документ, на который дана датированная ссылка, то рекомендуется использовать версию этого документа с указанным выше годом утверждения (принятия). Если после утверждения настоящего свода правил в ссылочный документ, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку. Сведения о действии сводов правил целесообразно проверить в Федеральном информационном фонде стандартов.

3 Термины и определения

В настоящем своде правил применены термины по [1], [2], ГОСТ 19179, ГОСТ 22.0.03, ГОСТ 25100, СП 14.13330, СП 25.13330, СП 116.13330, а также следующие термины с соответствующими определениями:

3.1 абразия: Разрушение морским волноприбоем берегов и прибрежных участков морского дна.

3.2

3.3 бугры пучения: Выпуклые формы криогенного рельефа с ледяным или ледогрунтовым ядром, образующиеся в области многолетнемерзлых и сезонномерзлых пород в результате неравномерного льдообразования в породах.

3.4

3.5

3.6

3.7 заболачивание: Процесс избыточного переувлажнения почв и грунтов с образованием торфа, ведущий к формированию болот.

3.8

3.9

3.10

3.11

3.12

3.13

3.14

3.15 катастрофический ливень: Кратковременные атмосферные осадки большой интенсивности, обычно в виде дождя или снега, которые могут вызвать жертвы и разрушения.

3.16 карта районирования: Отображение на топографическом плане (карте) таксономических единиц (областей, районов, участков и т.п.), выделенных по иерархическому принципу, учитывающему различные факторы, определяющие природные условия.

3.17 курумы: Скопления грубообломочного материала, перемещающегося вниз по склонам под действием процессов выветривания, растрескивания, пучения, солифлюкции и силы тяжести.

3.18

3.19

3.20

3.21 набухающий грунт: Глинистый грунт, способный к увеличению объема при постоянной нагрузке вследствие замачивания.

3.22

3.23

3.24

3.25

3.26 общее сейсмическое районирование; ОСР: Отображение на карте Российской Федерации территорий, в пределах которых возможны землетрясения с определенной интенсивностью в баллах макросейсмической шкалы с вероятностью в заданный период времени.

3.27

3.28 опасные природные воздействия: Природные процессы и явления, которые вызывают негативные и (или) разрушительные изменения напряженно-деформированного состояния строительных конструкций и (или) оснований зданий или сооружений и могут нанести вред жизни и здоровью людей.

3.29

3.30 оползни: Движение (скольжение, вязкопластическое течение) масс пород на склоне, происходящее без потери контакта между смещающейся массой и подстилающим неподвижным массивом.

3.31

3.32

3.33

3.34

3.35 пластовые льды: Скопления льда (разного генезиса) в массиве многолетнемерзлых грунтов (преимущественно пластовой формы).

3.36 повторно-жильные льды: Вид подземного льда, имеющего форму клина и формирующегося в результате многократного морозного растрескивания грунтов и заполнения трещин льдом.

3.37

3.38

3.39 прогноз изменения природных и техногенных условий: Качественная и (или) количественная оценка изменения свойств и состояния природной среды во времени и в пространстве под влиянием естественных и техногенных факторов.

3.40 просадочность грунта: Способность грунтов к уменьшению объема вследствие замачивания при постоянной внешней нагрузке и (или) нагрузки от собственного веса.

3.41 просадочность лессовых пород: Способность лессовых грунтов к уменьшению объема вследствие замачивания при постоянной внешней нагрузке и (или) нагрузки от собственного веса.

3.42

3.43

3.44

3.45 сложные природные условия: Наличие специфических по составу и состоянию грунтов и (или) риска возникновения (развития) опасных природных процессов и явлений и (или) техногенных воздействий на территории, на которой будут осуществлять строительство, реконструкцию и эксплуатацию здания или сооружения.

3.46

3.47 специфический грунт: Грунт, изменяющий свою структуру и свойства в результате замачивания, динамических нагрузок и других видов внешних воздействий, обладающий неоднородностью и анизотропией (физической и геометрической), склонный к длительным изменениям структуры и свойств во времени.

3.48

3.49

3.50

3.51 термоабразия: Процесс разрушения берегов (морей, озер, рек), сложенных многолетнемерзлыми грунтами, под термомеханическим воздействием (протаивания, разрушения, транспортировки) на них водных масс.

3.52 термокарст (здесь): Процесс оттаивания льдистых грунтов, подземных льдов, сопровождающийся их осадкой и образованием отрицательных форм рельефа.

3.53 термоэрозия: Процесс разрушения многолетнемерзлых грунтов водными потоками за счет оттаивания и выноса грунтов, оползания и обрушения растущих эрозионных форм (промоин, борозд, оврагов).

3.54

3.55

3.56

3.57 факторы опасных природных воздействий: Динамические (землетрясения, лавины, обвалы и др.) и статические воздействия (результаты изменения состояния, структуры, свойств грунтов), влияющие на безопасность зданий и сооружений, жизнь и здоровье людей.

3.58

3.59

3.60

3.61 эрозия: Процесс разрушения горных пород водным потоком.

3.62 эрозия плоскостная: Разрушение пород рассредоточенными водными потоками, не приводящее к образованию характерных эрозионных форм (оврагов, промоин).

3.63 эрозия овражная: Разрушение пород сосредоточенными водными потоками, приводящее к образованию характерных эрозионных форм (оврагов, промоин).

4 Общие положения

4.1 Необходимость учета опасных природных воздействий при обосновании схем территориального планирования, разработке проектов планировки территории, архитектурно-строительном проектировании, строительстве, эксплуатации, реконструкции и капитальном ремонте объектов капитального строительства, зданий, сооружений, а также при разработке схем (проектов) инженерной защиты определена негативными последствиями, которые могут возникнуть вследствие таких воздействий и которые связаны с риском нанесения вреда жизни и здоровью людей, безопасности строительных объектов.

4.2 Опасные природные воздействия необходимо учитывать при хозяйственном освоении территорий, подверженных риску возникновения и (или) активизации опасных природных процессов и явлений, а также территорий с распространением специфических и многолетнемерзлых грунтов.

4.3 Опасные природные воздействия могут проявляться в виде динамических и статических воздействий и приводить к изменению напряженно-деформированного состояния строительных конструкций и/или оснований зданий либо сооружений, влияющих на безопасность объекта и приводящих к его разрушению или невозможности дальнейшей эксплуатации, а также влекущие негативные последствия, угрожающие жизни и здоровью людей.

4.4 Предварительную оценку опасных природных воздействий на территории планируемого строительства следует осуществлять на основе данных, представленных в федеральной государственной информационной системе территориального планирования, в информационных системах обеспечения градостроительной деятельности, государственном картографо-геодезическом фонде, государственном фонде данных о состоянии природной среды, а также в материалах иных государственных и негосударственных фондов.

4.5 При отсутствии данных, необходимых для предварительной оценки возможности проявления опасных природных воздействий в информационных системах градостроительной деятельности, государственных и негосударственных фондах, используют материалы и сведения источников, перечисленных в приложении А и представленных в приложениях Б, В и СП 116.13330.2012 (приложение В).

4.6 При выявлении по результатам предварительной оценки возможности проявления опасных природных воздействий на территории, планируемой для хозяйственного освоения, в целях уточнения границ развития опасных природных процессов, явлений и определения их параметров следует осуществлять инженерные изыскания.

4.7 Результаты предварительной оценки опасных природных воздействий, полученные на основе фондовых материалов и других сведений, должны быть включены в исходные данные при составлении задания на выполнение инженерных изысканий и использованы при планировании состава и объемов работ в программе инженерных изысканий.

4.8 Перечень природных процессов и явлений, специфических и многолетнемерзлых грунтов, воздействие которых необходимо учитывать для предотвращения негативных последствий, влияющих на безопасность зданий и сооружений, жизнь и здоровье людей, приведен в таблице 4.1.

Таблица 4.1

Природные процессы и явления, многолетнемерзлые и специфические грунты

5 Категории опасности природных воздействий

5.1 Оценку категории опасности природных процессов и явлений следует проводить при выполнении инженерных изысканий исходя из характеристик и параметров опасных процессов, явлений, специфических и многолетнемерзлых грунтов, выявленных на исследуемой территории, которые могут оказать негативное воздействие на здания и сооружения и/или угрожать жизни и здоровью людей.

5.2 Показатели, которые могут быть использованы при оценке категории опасности основных природных воздействий, приведены в таблице 5.1.

Таблица 5.1

Категории опасности природных воздействий

Определение категории опасности выполняется отдельно по каждому оценочному показателю, в зависимости от решаемых практических задач.

Параметры показателей могут корректировать с учетом региональных особенностей, вида и назначения объектов строительства.

6 Общие требования при оценке опасных природных воздействий на различных этапах градостроительной деятельности

6.1 Территориальное планирование

6.1.1 При обосновании схем территориального планирования и принятии принципиальных решений по размещению объектов строительства и направлениям магистральных транспортных, инженерных и иных коммуникаций федерального, регионального, муниципального значения, разработке основ схем (проектов) инженерной защиты от чрезвычайных ситуаций природного и техногенного характера для оценки опасных природных воздействий необходимо получить информацию о развитии и проявлении на территории, подлежащей освоению, опасных природных воздействий на строительные объекты, жизнь и здоровье граждан, сохранность имущества физических или юридических лиц, государственного или муниципального имущества.

6.1.2 Исходные данные для предварительной оценки опасных природных воздействий при обосновании схем территориального планирования должны быть получены на основе информации в соответствии с 4.4.

6.1.3 При недостаточности исходных данных для предварительной оценки опасных природных воздействий при обосновании схем территориального планирования они могут быть получены на основе информации в соответствии с 4.5.

6.1.4 При наличии опасных природных процессов, явлений, специфических и многолетнемерзлых грунтов на территории планируемого размещения объектов федерального, регионального и местного значения для их изучения при принятии принципиальных решений по размещению объектов строительства (района, пункта) и направлениям магистральных транспортных, инженерных и иных коммуникаций, а также при разработке основ схем (проектов) инженерной защиты от опасных природных процессов выполняют инженерные изыскания.

6.1.5 Состав и объемы инженерных изысканий для решения задач, указанных в 6.1.3, планируют в программе инженерных изысканий с учетом предварительной оценки возможности проявления опасных природных воздействий, степени изученности территории, уровня схем территориального планирования (Российской Федерации, субъектов Российской Федерации, муниципальных образований), вида и назначения объектов, планируемых к размещению на данной территории.

6.1.6 Результаты инженерных изысканий должны содержать:

• характеристику природных условий конкурентных вариантов размещения площадок строительства, трасс линейных сооружений;
• оценку возможности воздействия на намечаемые объекты строительства опасных природных процессов и явлений, специфических и многолетнемерзлых грунтов;
• обоснование выбора оптимальных (по природным условиям) вариантов размещения площадок строительства и трасс линейных сооружений;
• рекомендации по разработке мероприятий по устранению или ослаблению влияния опасных природных воздействий;
• карты районирования с указанием границ территорий с развитием опасных природных процессов, явлений, специфических и многолетнемерзлых грунтов в масштабах, приведенных в приложении Г.

6.2 Планировка территории

6.2.1 При разработке документации по планированию территории в целях обеспечения устойчивого развития территорий, выделения элементов планировочной структуры (кварталов, микрорайонов, иных элементов), зон планируемого размещения объектов капитального строительства, а также защиты территории от чрезвычайных ситуаций природного и техногенного характера необходимо учитывать опасные природные воздействия.

6.2.2 Исходными данными для предварительной оценки возможных природных воздействий при разработке проекта планировки территории являются материалы обоснования схем территориального планирования различных уровней, материалы систем обеспечения градостроительной деятельности, фондовые материалы, результаты дешифрования аэрокосмоснимков и материалы инженерных изысканий прошлых лет.

При недостаточности имеющейся информации для оценки возможности проявления опасных природных воздействий при разработке проекта планировки территории выполняют инженерные изыскания.

6.2.3 Состав и объемы инженерных изысканий при разработке проекта планировки территории устанавливают в программе инженерных изысканий с учетом предварительной оценки возможности проявления опасных природных воздействий, степени изученности территории, вида и назначения объектов, планируемых к размещению на данной территории и ожидаемых видов опасных природных воздействий.

6.2.4 Результаты инженерных изысканий для разработки проекта планировки территории должны содержать сведения о природных и техногенных условиях территории, прогноз изменения природных условий на период жизненного цикла планируемых объектов, рекомендации по мероприятиям инженерной защиты, топографические планы (карты) с нанесенными границами зон затопления и водоохранных зон [3], карты районирования с указанием границ территорий с развитием опасных природных процессов, явлений, специфических и многолетнемерзлых грунтов в масштабах, предусмотренных заданием на выполнение инженерных изысканий.

6.3 Оценка опасных природных воздействий

6.3.1 Оценку возможных опасных природных воздействий при архитектурно-строительном проектировании (разработке проектной документации) объектов капитального строительства выполняют в составе инженерных изысканий.

При разработке проектной документации объектов капитального строительства осуществляют комплексное изучение природных и техногенных условий территории, включая изучение опасных природных процессов и явлений, специфических и многолетнемерзлых грунтов, выбранной площадки (трассы) с детальностью, достаточной для разработки проектных решений.

6.3.2 Исходными данными при планировании состава и объемов инженерных изысканий для оценки опасных природных воздействий являются результаты инженерных изысканий (включая данные прошлых лет), выполненных для обоснования схем территориального планирования, документации по планировке данной территории и проектирования зданий и сооружений на данной территории, а также фондовые и картографические материалы, результаты дешифрирования аэрокосмоснимков.

6.3.3 Состав и объемы инженерных изысканий определяют в зависимости от уровня ответственности, вида и назначения сооружений, а также степени изученности и сложности природных условий территории в соответствии с СП 47.13330 и иными нормативными техническими документами, регламентирующими требования к инженерным изысканиям при изучении опасных природных процессов и явлений, специфических и многолетнемерзлых грунтов.

6.3.4 Результаты инженерных изысканий при разработке проектной документации для оценки опасных природных воздействий должны содержать:

• оценку возможности воздействия на намечаемые объекты строительства опасных природных процессов и явлений, в том числе связанных со свойствами специфических и многолетнемерзлых грунтов;
• карты территории строительства с выделением границ участков развития опасных природных процессов и распространения специфических и многолетнемерзлых грунтов;
• условия формирования и развития опасных природных процессов, специфических и многолетнемерзлых грунтов; оценку степени пораженности территории этими процессами и образованиями;
• качественный и количественный прогноз развития опасных природных процессов во времени и пространстве в естественных условиях и в процессе строительства и эксплуатации проектируемых объектов;
• рекомендации по проведению мониторинга в процессе строительства и эксплуатации зданий и сооружений за развитием опасных природных процессов;
• рекомендации по учету и предупреждению чрезвычайных ситуаций природного и техногенного характера (для объектов повышенного и нормального уровня ответственности) [2].

6.4 Строительство (в том числе консервация), эксплуатация, реконструкция, капитальный ремонт

6.4.1 При строительстве (в том числе консервации), эксплуатации, реконструкции, капитальном ремонте объектов капитального строительства для оценки опасных природных воздействий используют результаты инженерных изысканий, выполненных для архитектурно-строительного проектирования (разработки проектной документации) зданий и сооружений.

6.4.2 Исходными данными для оценки опасных природных воздействий при строительстве (в том числе консервации), эксплуатации, реконструкции, капитальном ремонте объектов капитального строительства являются расчетные характеристики и количественный прогноз развития опасных природных процессов, явлений, в том числе связанных со свойствами специфических и многолетнемерзлых грунтов, и рекомендации по мероприятиям инженерной защиты, содержащиеся в результатах инженерных изысканий для разработки проектной документации объектов капитального строительства.

6.4.3 Оценку опасных природных воздействий при строительстве (в том числе консервации), эксплуатации, реконструкции, капитальном ремонте объектов капитального строительства должны выполнять на основе расчетных характеристик и количественного прогноза развития опасных природных процессов, явлений, в том числе связанных со свойствами специфических и многолетнемерзлых грунтов, и корректировать с учетом данных локального мониторинга опасных природных процессов, выполняемого в период строительства и эксплуатации сооружений, в случае несоответствия ранее выполненного прогноза фактическим изменениям природных условий.

6.4.4 Результаты инженерных изысканий для оценки опасных природных воздействий должны содержать рекомендации по внесению изменений и уточнений в проектные решения, в том числе по мероприятиям и сооружениям инженерной защиты, в случае несоответствия ранее выполненного прогноза фактическим изменениям природных условий по данным локального мониторинга.

Приложение А (рекомендуемое)

ПЕРЕЧЕНЬ ИСТОЧНИКОВ ИНФОРМАЦИИ ДЛЯ ОЦЕНКИ ОПАСНЫХ ПРИРОДНЫХ ВОЗДЕЙСТВИЙ

В настоящем приложении представлены данные относительно источников информации с целью оценки опасных природных воздействий (см. таблицу А.1).

Таблица А.1

Приложение Б (рекомендуемое)

КАРТЫ РАСПРОСТРАНЕНИЯ ОПАСНЫХ ПРИРОДНЫХ ПРОЦЕССОВ, СПЕЦИФИЧЕСКИХ И МНОГОЛЕТНЕМЕРЗЛЫХ ГРУНТОВ НА ТЕРРИТОРИИ РОССИЙСКОЙ ФЕДЕРАЦИИ

Б.1 Карты распространения опасных природных процессов, специфических и многолетнемерзлых грунтов на территории Российской Федерации в масштабе 1:35 000 000 приведены на рисунках Б.1 - Б.9, в том числе:

• карта распространения лавин и степени их активности на территории Российской Федерации (см. рисунок Б.1);
• карта распространения селевых явлений на территории Российской Федерации (см. рисунок Б.2);
• карта распространения оползней на территории Российской Федерации (см. рисунок Б.3);
• карта распространения суффозии на территории Российской Федерации (см. рисунок Б.4);

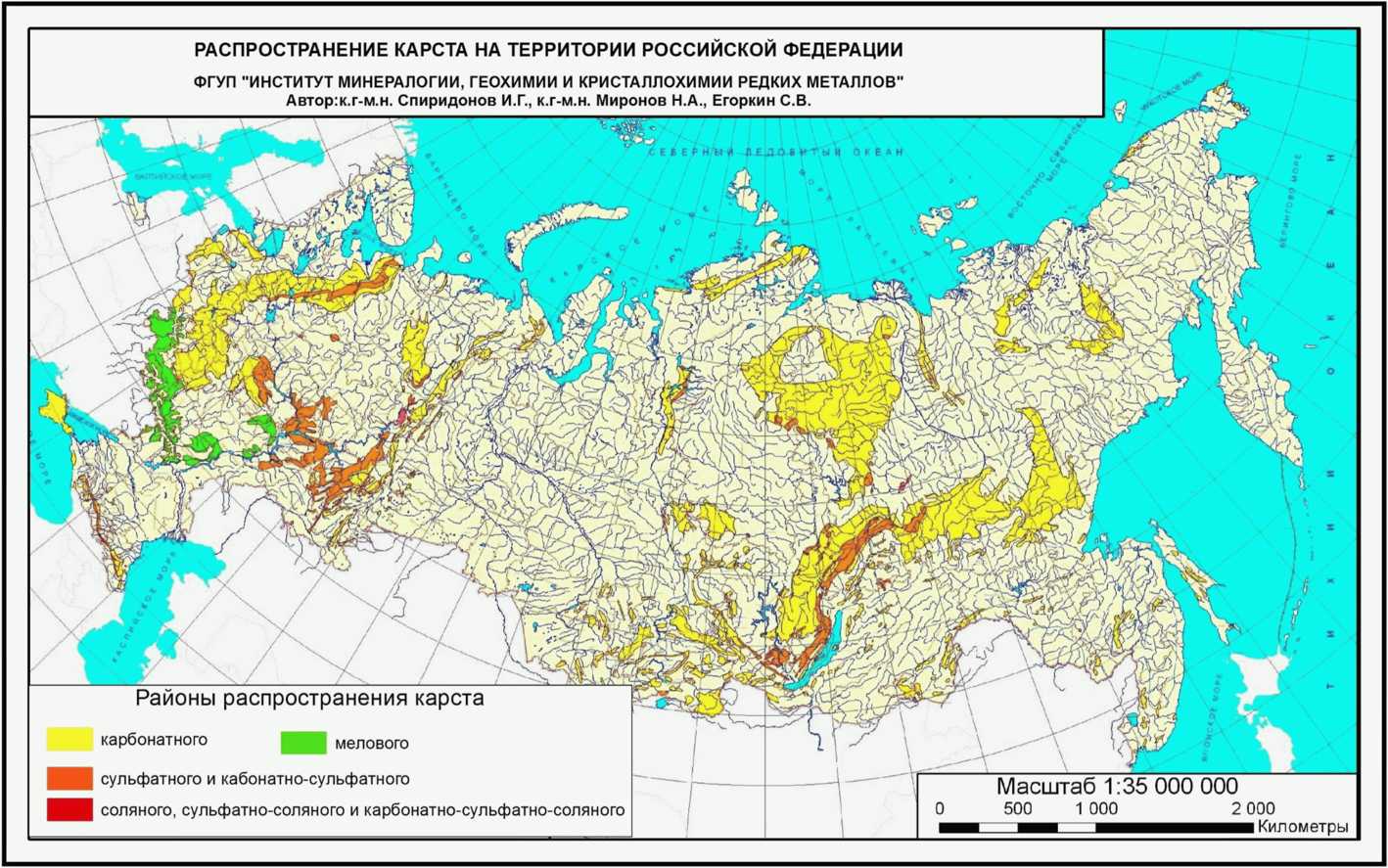

• карта распространения карста на территории Российской Федерации (см. рисунок Б.5);
• карта распространения засоленных грунтов на территории Российской Федерации (см. рисунок Б.6);

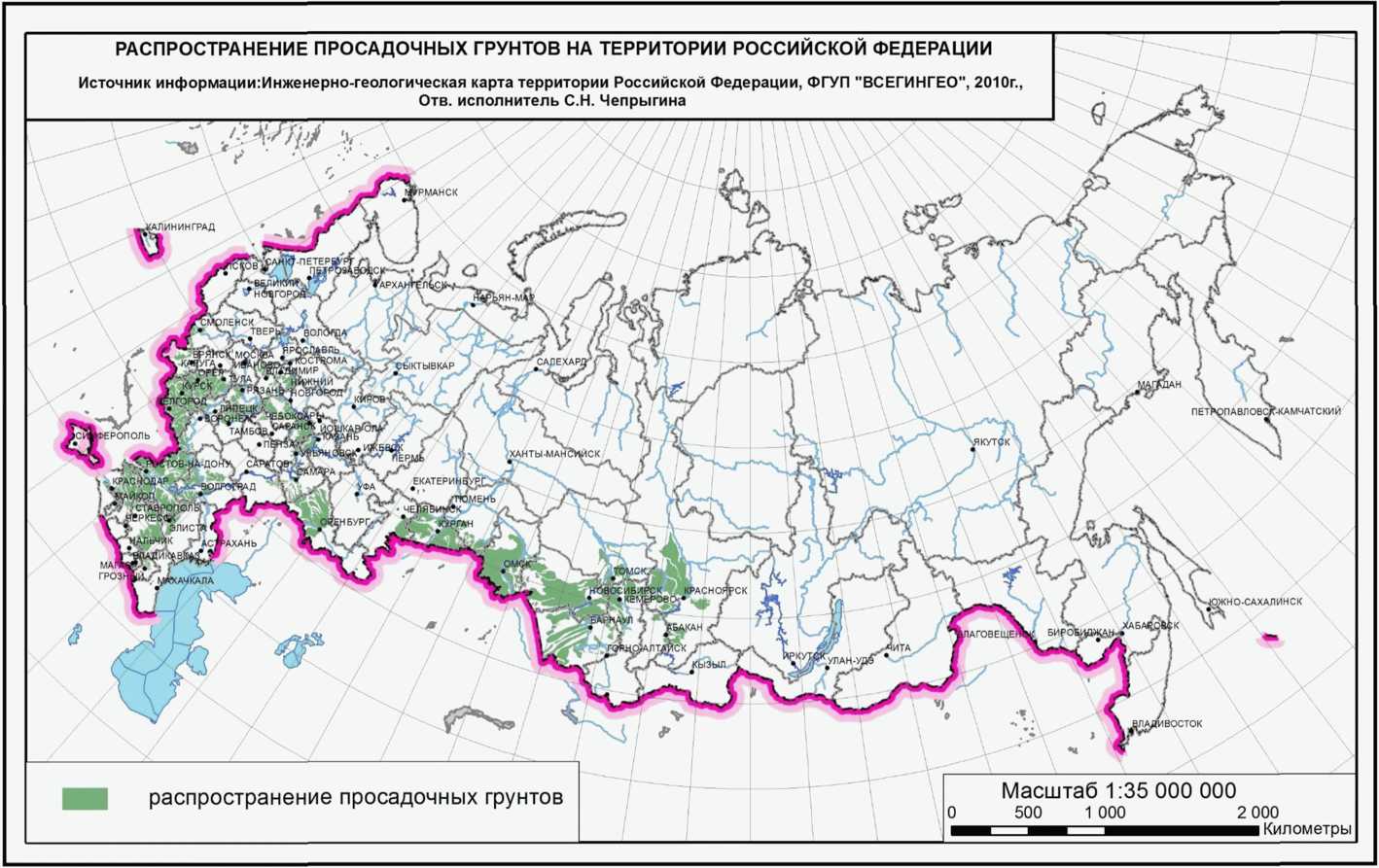

• карта распространения просадочных грунтов на территории Российской Федерации (см. рисунок Б.7);

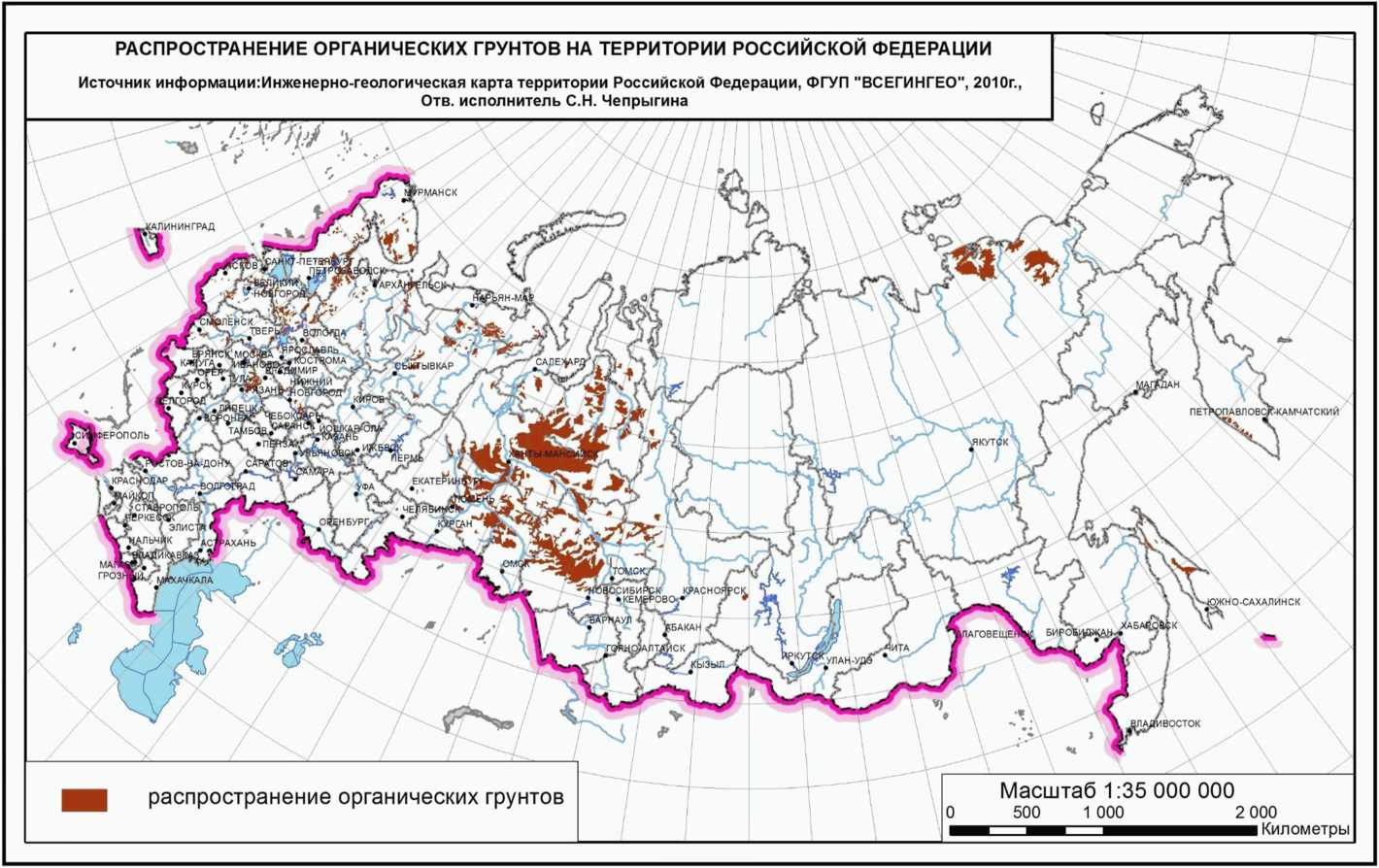

• карта распространения органических грунтов на территории Российской Федерации (см. рисунок Б.8);
• карта распространения многолетнемерзлых грунтов на территории Российской Федерации (см. рисунок Б.9).

Рисунок Б.1

Рисунок Б.2

Рисунок Б.3

Рисунок Б.4

Рисунок Б.5

Рисунок Б.6

Рисунок Б.7

Рисунок Б.8

Рисунок Б.9

Б.2 Исходные карты распространения опасных природных процессов, специфических и многолетнемерзлых грунтов на территории Российской Федерации различных масштабов приведены в электронном приложении Б (электронные файлы Б.1 — Б.9), в том числе:

• карта распространения лавин и степени их активности на территории Российской Федерации в масштабе 1:20 000 000 (электронный файл Б.1);
• карта распространения селевых явлений на территории Российской Федерации в масштабе 1:20 000 000 (электронный файл Б.2);
• карта распространения оползней на территории Российской Федерации в масштабе 1:5 000 000 (электронный файл Б.3);
• карта распространения суффозии на территории Российской Федерации в масштабе 1:5 000 000 (электронный файл Б.4);
• карта распространения карста на территории Российской Федерации в масштабе 1:5 000 000 (электронный файл Б.5);
• карта распространения засоленных грунтов на территории Российской Федерации в масштабе 1:2 500 000 (электронный файл Б.6);
• карта распространения просадочных грунтов на территории Российской Федерации в масштабе 1:2 500 000 (электронный файл Б.7);
• карта распространения органических грунтов на территории Российской Федерации в масштабе 1:2 500 000 (электронный файл Б.8);

карта распространения многолетнемерзлых грунтов на территории Российской Федерации в масштабе 1:2 500 000 (электронный файл Б.9).

Приложение В (справочное)

КАРТЫ ЦУНАМИРАЙОНИРОВАНИЯ СЕВЕРНЫХ И ЮЖНЫХ КУРИЛЬСКИХ ОСТРОВОВ

В.1 Карты цунамирайонирования Северных и Южных Курильских островов (о-в Парамушир, о-в Итуруп) приведены на рисунках В.1 - В.2, в том числе:

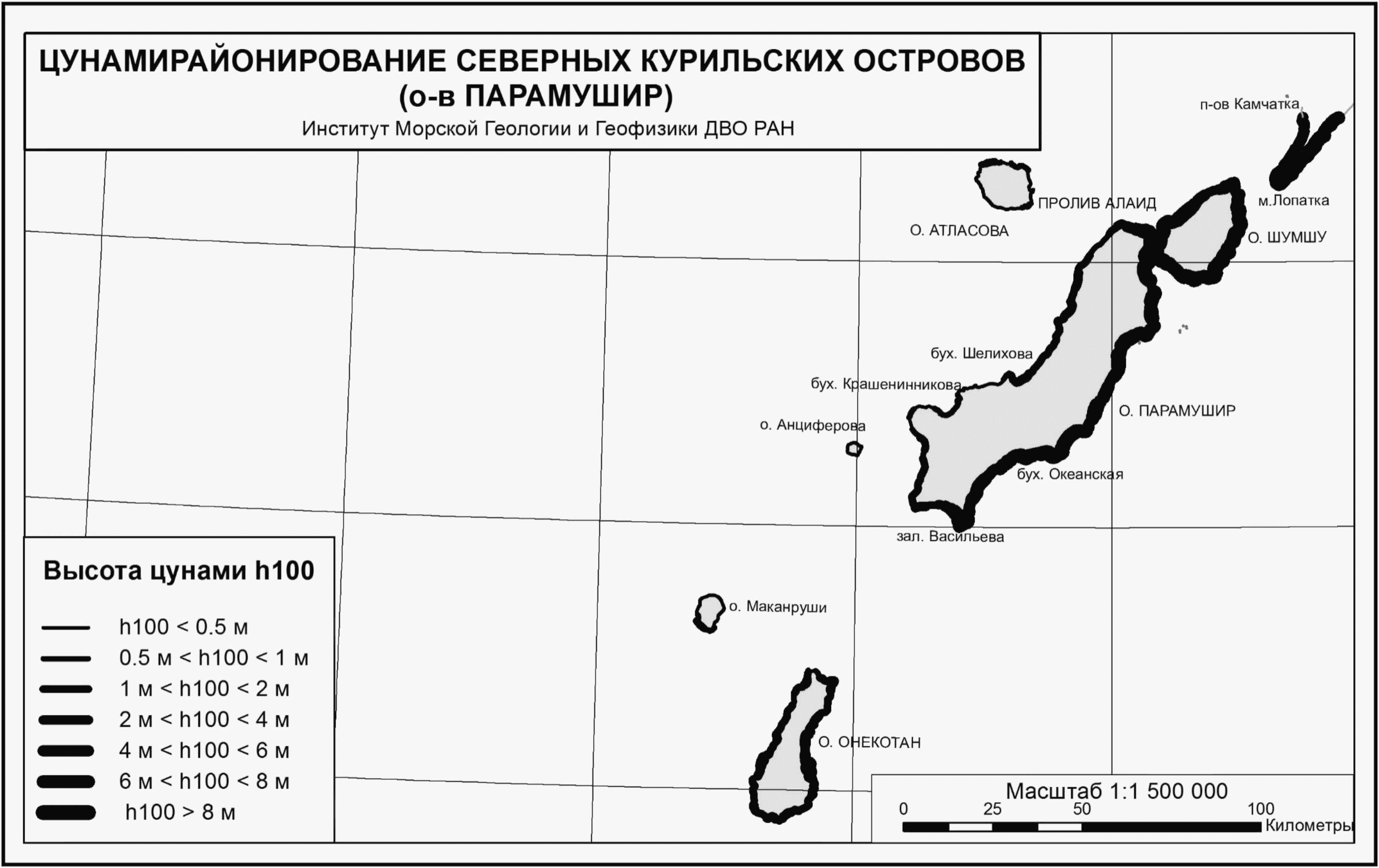

• карта цунамирайонирования Северных Курильских островов (о-в Парамушир) в масштабе 1:1 500 000 (рисунок В.1);

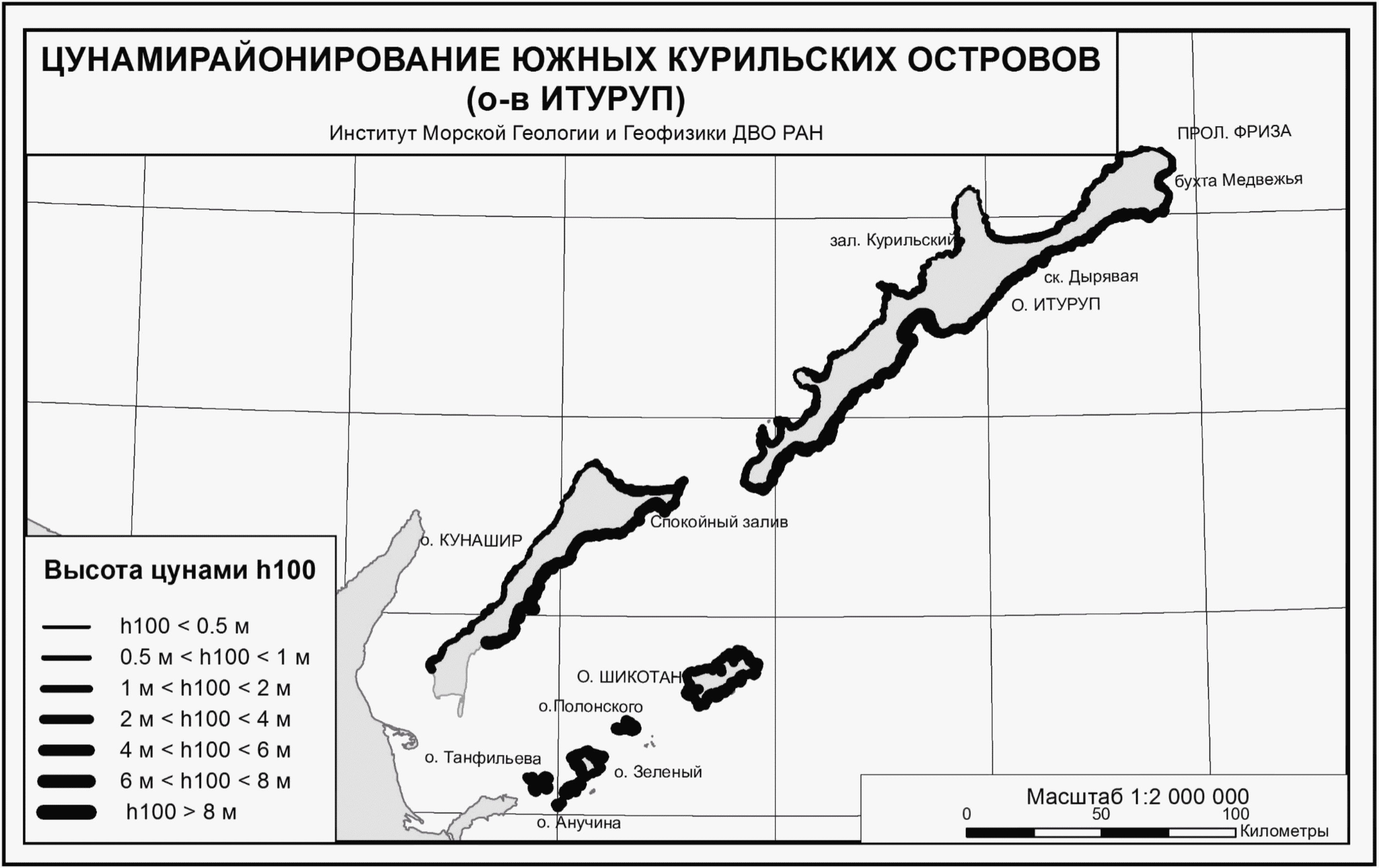

• карта цунамирайонирования Южных Курильских островов (о-в Итуруп) в масштабе 1:2 000 000 (рисунок В.2).

Рисунок В.1

Рисунок В.2

В.2 Исходные карты цунамирайонирования Северных и Южных Курильских островов (о-в Парамушир, о-в Итуруп) приведены в электронном приложении В (электронные файлы В.1 — В.2), в том числе:

• карта цунамирайонирования Северных Курильских островов (о-в Парамушир) в масштабе 1:1 000 000 (электронный файл В.1);
• карта цунамирайонирования Южных Курильских островов (о-в Итуруп) в масштабе 1:1 000 000 (электронный файл В.2).

В.3 Опасность цунами для участка побережья для умеренных и сильных цунами с высотой волны H > 0,5 м определена двумя параметрами:

• асимптотическая частота сильных цунами f (региональный параметр, поскольку само понятие «сильное цунами» является региональным по масштабу проявления);
• характеристическая высота цунами H* для каждого участка побережья с сильной вдольбереговой изменчивостью.

Значения этих параметров определены совокупностью региональных и локальных факторов (особенностями очаговой зоны и характером цунамиактивности, морфоструктурным типом береговой зоны и др.), которые позволяют получить количественную оценку цунамиопасности, связанную с заданным уровнем подъема уровня воды на побережье h над средним уровнем моря в расчете на заданный период времени t.

Для карт цунамиопасности используют уровень ht, который высота цунами превысит в среднем один раз за t лет:

ht = H*·ln(f·t).

Для типовой столетней повторяемости h100

h100 = H*·ln(100·f).

Параметр h100 показан на прилагаемых картах. Асимптотическая частота сильных цунами f для Южных Курильских островов — 0,17 год-1, для Северных Курильских островов — 0,09 год-1, кроме о-ва Онекотан, для которого f = 0,1 год-1.

Приложение Г (рекомендуемое)

МАСШТАБЫ ГРАФИЧЕСКИХ МАТЕРИАЛОВ ПО ИНЖЕНЕРНЫМ ИЗЫСКАНИЯМ В ЗАВИСИМОСТИ ОТ ВИДА ГРАДОСТРОИТЕЛЬНОЙ ДЕЯТЕЛЬНОСТИ

В настоящем приложении приведены масштабы графических материалов по инженерным изысканиям (см. таблицу Г.1).

Таблица Г.1

БИБЛИОГРАФИЯ

1. Федеральный закон от 29 декабря 2004 г. № 190-ФЗ «Градостроительный кодекс Российской Федерации»

2. Федеральный закон от 30 декабря 2009 г. № 384-ФЗ «Технический регламент о безопасности зданий и сооружений»

3. Постановление Правительства Российской Федерации от 18 апреля 2014 г. № 360 «Об определении границ зон затопления и подтопления»

------------------------------------------------------------------
