СТРОИТЕЛЬНЫЕ НОРМЫ И ПРАВИЛА

ЧАСТЬ II, РАЗДЕЛ В

ГЛАВА 8

ПОЛЫ

НОРМЫ ПРОЕКТИРОВАНИЯ

СНиП II-В.8-71

Внесены Центральным научно-исследовательским и проектно-экспериментальным институтом промышленных зданий (ЦНИИПромзданий) Госстроя СССР.

Утверждены Государственным комитетом Совета Министров СССР по делам строительства 20 июля 1971 г.

Глава СНиП II-В.8-71 «Полы. Нормы проектирования» разработана Центральным научно-исследовательским и проектно-экспериментальным институтом промышленных зданий (ЦНИИПромзданий) Госстроя СССР.

С введением в действие настоящей главы утрачивают силу «Указания по проектированию полов производственных, жилых, общественных и вспомогательных зданий» (СН 300-65).

Расчет полов с подстилающим слоем следует производить в соответствии с «Рекомендациями по расчету полов с подстилающим слоем и по конструкциям металлических плит для полов производственных помещений», сброшюрованными вместе с настоящей главой СНиП.

Редакторы — инж. В.П. Смирнов (Госстрой СССР), канд. техн. наук В.Я. Далматов (ЦНИИПромзданий).

ОБЩИЕ УКАЗАНИЯ

1. Нормы настоящей главы распространяются на проектирование полов производственных, жилых, общественных и вспомогательных зданий.

2. При проектировании полов кроме требований настоящей главы следует также соблюдать требования соответствующих нормативных документов, утвержденных или согласованных Госстроем СССР.

3. Полимерные материалы и изделия для полов следует применять согласно требованиям главы СНиП «Материалы и изделия на основе полимеров».

4. Конструкции полов следует назначать согласно табл. 1.

5. Типы покрытий полов производственных помещений следует назначать в зависимости от вида и интенсивности механических и тепловых воздействий, а также воздействий жидкостей на полы с учетом специальных требований к полам согласно табл. 2.

6. Типы покрытий полов жилых, общественных и вспомогательных зданий следует назначать согласно табл. 3.

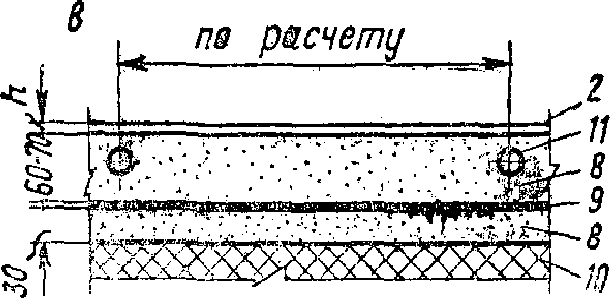

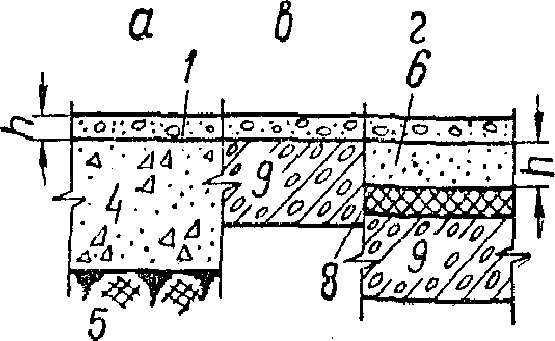

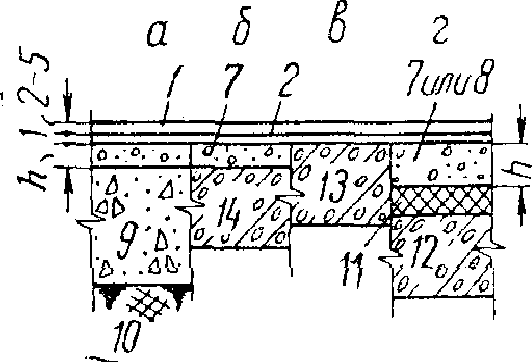

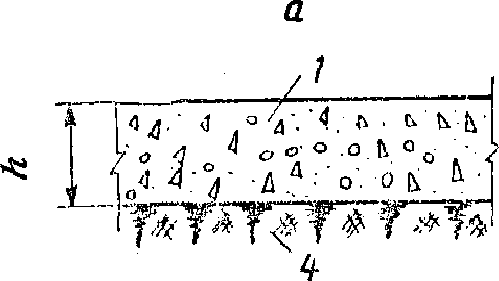

а — на грунте; б — на перекрытии по стяжке; в — на плите перекрытия; г — на перекрытии по стяжке, уложенной по тепло- или звукоизоляции.

Тип покрытия	Схема	Элементы пола
П-1 — земляное		1 — покрытие (одновременно является подстилающим слоем); 2 — верхний слой покрытия, пропитанный битумом; 3 — нижний слой покрытия; 4 — грунт основания
П-2 — шлаковое (из каменноугольных шлаков) П-3 — гравийное П-4 — щебеночное
П-5 — щебеночное, пропитанное битумом
П-6 — глинобитное П-7 — глинобетонное
П-8 — бетонное

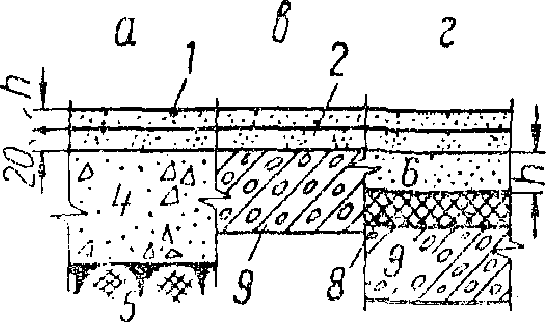

П-9 — бетонное П-10 — цементно-песчаное		1 — покрытие; 2 — прослойка из цементно-песчаного раствора марки 300; 3 — сварная сетка с ячейками размером 80 x 80 мм из круглой стали диаметром 5 — 6 мм; 4 — бетонный подстилающий слой; 5 — грунт основания; 6 — стяжка С-1б; С-7; 7 — стяжка С-2; С-8; 8 — тепло- или звукоизоляционный слой; 9 — плита перекрытия
П-11 — мозаичное (терраццо) П-12 — поливинилацетатно-цементно-бетонное; h = 20 мм
П-13 — металлоцементное
П-14 — из жароупорного бетона (на портландцементе)

Тип покрытия	Схема	Элементы пола	Допускаемые типы подстилающих слоев
П-15 — из кислотоупорного бетона на жидком стекле, с уплотняющей добавкой <1>		1 — покрытие; 2 — гидроизоляционный слой Г-1а — Г-3б; 3 — стяжка С-1; С-7; 4 — стяжка С-10; 5 — стяжка С-4; С-9; 6 — подстилающий слой; 7 — грунт основания; 8 — тепло- или звукоизоляционный слой; 9 — плита перекрытия; 10 — железобетонная плита перекрытия с неровной поверхностью; 11 — железобетонная плита перекрытия с ровной поверхностью	Бетонный из кислотоупорного бетона на жидком стекле, с уплотняющей добавкой <1>
П-16 — асфальтобетонное			Гравийный, щебеночный, булыжный, бетонный
П-17 — ксилолитовое			Бетонный
П-18 — поливинилацетатное мастичное по стяжке или плите перекрытия			«»
П-19 — поливинилацетатное мастичное по стяжке из легкого бетона			«»

Тип покрытия	Схема	Элементы пола	Допускаемые типы подстилающих слоев

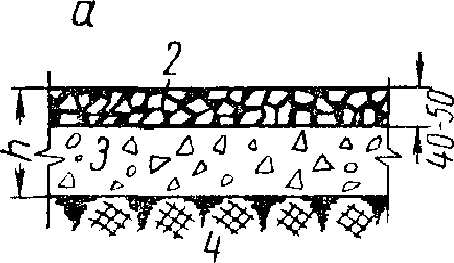

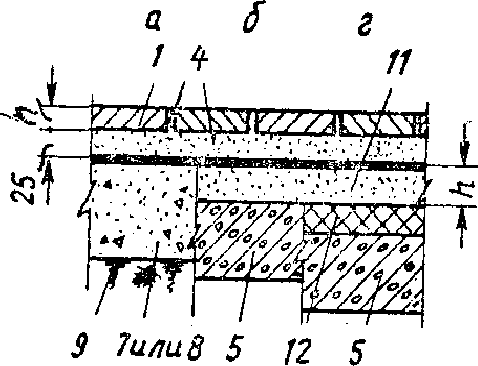

По песчаной прослойке или песчаному грунту основания: П-20 — булыжное П-21 — из брусчатки (ОСТ 3529) П-22 — из клинкерного кирпича (ОСТ 4245) на ребро; h = 120 мм		1 — покрытие; 2 — прослойка и заполнение швов из песка; 3 — прослойка и заполнение швов из цементно-песчаного раствора марки 300; 4 — прослойка и заполнение швов из битумной или дегтевой мастики <3>; 5 — прослойка и заполнение швов из раствора на жидком стекле с уплотняющей добавкой <1>; 6 — гидроизоляционный слой Г-1а — Г-3б; 7 — подстилающий слой; 8 — грунт основания	Песчаный (или песчаный грунт основания), шлаковый, гравийный, щебеночный, глинобетонный
По прослойке из цементно-песчаного раствора: П-23 — из брусчатки (ОСТ 3529) П-24 — из клинкерного кирпича (ОСТ 4245) на ребро; h = 120 мм			Гравийный, щебеночный, булыжный, бетонный
По прослойке из битумной или дегтевой мастики: П-25 — из брусчатки (ОСТ 3529) П-26 — из клинкерного кирпича (ОСТ 4245) на ребро; h = 120 мм П-27 — из глиняного обыкновенного кирпича (ГОСТ 530-54*), пропитанного битумом, на ребро <2, 3>; h = 120 мм П-28 — из кислотоупорного кирпича (ГОСТ 474-67) на ребро; h = 120 мм			Бетонный
По прослойке из кислотоупорного раствора на жидком стекле, с уплотняющей добавкой <1>: П-29 — из брусчатки (ОСТ 3529) П-30 — из клинкерного кирпича (ОСТ 4245) на ребро; h = 120 мм П-31 — из кислотоупорного кирпича (ГОСТ 474-67) на ребро; h = 120 мм			Бетонный, из кислотоупорного бетона на жидком стекле, с уплотняющей добавкой <1>

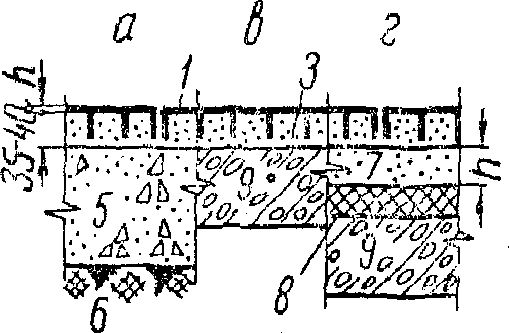

По прослойке из цементно-песчаного раствора: П-32 — из клинкерного кирпича (ОСТ 4245) плашмя П-33 — из кислотоупорного кирпича (ГОСТ 474-67) плашмя		1 — покрытие; 2 — прослойка и заполнение швов из цементно-песчаного раствора марки 300; 3 — прослойка и заполнение швов из битумной или дегтевой мастики <3>; 4 — прослойка и заполнение швов из раствора на жидком стекле, с уплотняющей добавкой <1>; 5 — плита перекрытия; 6 — гидроизоляционный слой Г-1а — Г-3б; 7 — подстилающий слой; 8 — грунт основания; 9 — стяжка С-10; 10 — теплоизоляционный слой	Бетонный

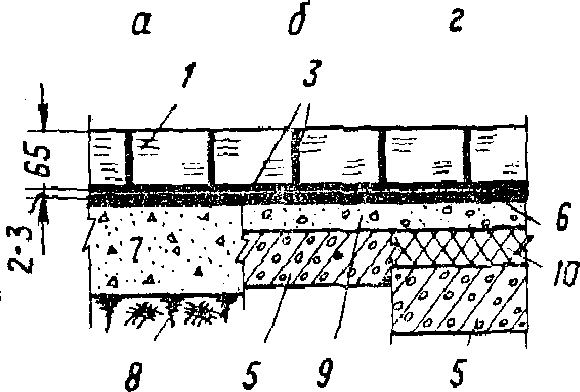

По прослойке из битумной или дегтевой мастики: П-34 — из клинкерного кирпича (ОСТ 4245) плашмя П-35 — из глиняного обыкновенного кирпича (ГОСТ 530-54*), пропитанного битумом, плашмя <2, 3> П-36 — из кислотоупорного кирпича (ГОСТ 474-67) плашмя			«»
По прослойке из кислотоупорного раствора на жидком стекле, с уплотняющей добавкой <1>: П-37 — из клинкерного кирпича (ОСТ 4245) плашмя П-38 — из кислотоупорного кирпича (ГОСТ 474-67) плашмя			Бетонный, из кислотоупорного бетона на жидком стекле, с уплотняющей добавкой <1>

Тип покрытия	Схема	Элементы пола
По прослойке из цементно-песчаного раствора: П-39 — из бетонных плит П-40 — из цементно-песчаных плит П-41 — из мозаичных плит П-42 — из ксилолитовых плит П-43 — из керамических плит (ГОСТ 6787-69); h = 10 — 13 мм П-44 — из керамических плит для мозаичных полов (ГОСТ 6140-70); h = 6 — 8 мм П-45 — из керамических кислотоупорных плит (ГОСТ 961-68) П-46 — из шлакоситалловых плит П-47 — из каменных литых плит; h = 15 — 18 мм П-48 — из плит светлого каменного литья; h = 25 мм		1 — покрытие; 2 — прослойка и заполнение швов из цементно-песчаного раствора: при покрытиях П-39 — П-44 — марки 150 в жилых, общественных и вспомогательных зданиях, а также при слабых механических воздействиях на пол в производственных помещениях и марки 300 — при значительных и умеренных механических воздействиях на пол; при покрытиях П-45 — П-48 — марки 300; 3 — прослойка и заполнение швов из битумной или дегтевой мастики <3>; 4 — прослойка и заполнение швов из раствора на жидком стекле с уплотняющей добавкой <1>; 5 — плита перекрытия; 6 — гидроизоляционный слой Г-1а — Г-3б; 7 — бетонный подстилающий слой; 8 — подстилающий слой из кислотоупорного бетона на жидком стекле, с уплотняющей добавкой <1>; 9 — грунт основания; 10 — стяжка С-1; С-7; 11 — стяжка С-10; 12 — тепло- или звукоизоляционный слой
По прослойке из битумной или дегтевой мастики: П-49 — из асфальтобетонных плит П-50 — из керамических плит (ГОСТ 6787-69); h = 10 — 13 мм П-51 — из керамических кислотоупорных плит (ГОСТ 961-68) П-52 — из шлакоситалловых плит П-53 — из каменных литых плит; h = 15 — 18 мм П-54 — из эбонитовых плит; h = 12 — 15 мм
По прослойке из кислотоупорного раствора на жидком стекле, с уплотняющей добавкой <1>: П-55 — из керамических плит (ГОСТ 6787-69); h = 10 — 13 мм П-56 — из керамических кислотоупорных плит (ГОСТ 961-68) П-57 — из шлакоситалловых плит П-58 — из каменных литых плит; h = 15 — 18 мм

Тип покрытия	Схема	Элементы пола	Допускаемые типы подстилающих слоев

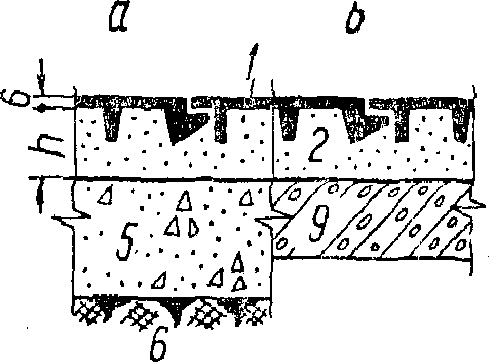

П-59 — из чугунных плит с опорными выступами, по песчаной прослойке		1 — покрытие; 2 — прослойка <4>; 3 — прослойка из мелкозернистого бетона (крупность зерен не более 10 мм) марки 400; 4 — прослойка и заполнение швов из битумной или дегтевой мастики <3>; 5 — подстилающий слой; 5 — грунт основания; 7 — стяжка С-1; С-7; 8 — тепло- или звукоизоляционный слой; 9 — плита перекрытия	Песчаный (или песчаный грунт основания), шлаковый, гравийный, щебеночный, глинобетонный, булыжный, бетонный
По прослойке из мелкозернистого бетона: П-60 — из чугунных дырчатых плит; h = 6 мм П-61 — из стальных штампованных перфорированных плит; h = 2,5 — 3 мм			Бетонный

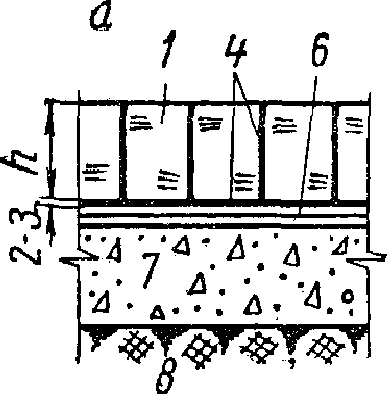

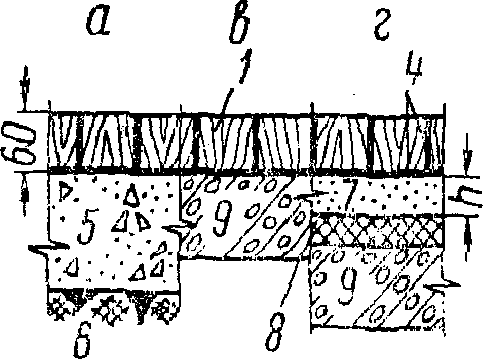

П-62 — торцовое по песчаной прослойке (из шашки, ГОСТ 5217-50)			Шлаковый, гравийный, щебеночный, глинобетонный, булыжный, бетонный
П-63 — торцовое по прослойке из битумной или дегтевой мастики (из шашки, ГОСТ 5217-50)			Бетонный

Продолжение табл. 1

Тип покрытия	Схема	Элементы пола

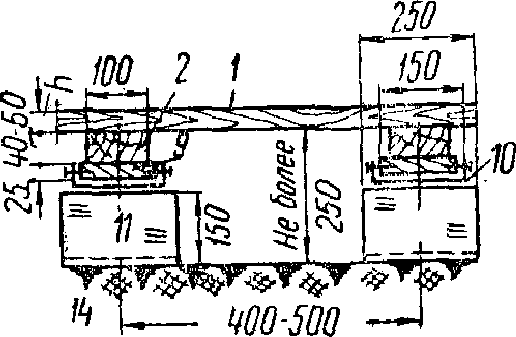

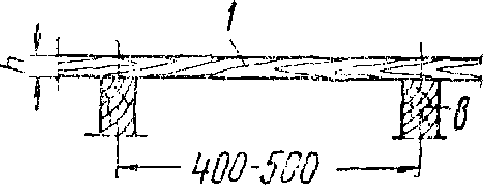

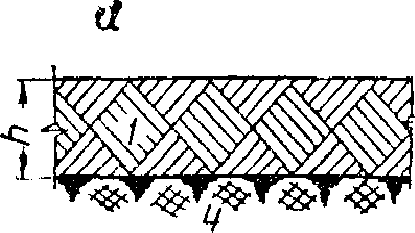

П-64 — дощатое из досок (ГОСТ 8242-63); h = 29 мм П-65 — из древесно-стружечных плит для полов, марки ПТП-3 (ГОСТ 10632-70); h = 19 мм П-66 — из паркетных досок; h = 25 мм (27 мм) и щитов; h = 30 мм (ГОСТ 862-69)	а б в г д е	1 — покрытие; 2 — лага; 3 — звукоизоляционные ленточные прокладки из материалов группы А или Б (см. табл. 8 Приложения 4); 4 — звукоизоляционная засыпка (песок, шлак); 5 — плита перекрытая с ровной поверхностью; 6 — плита перекрытия с неровной поверхностью; 7 — стяжка С-1а; 8 — балка перекрытия; 9 — прокладка длиной 200 — 250 мм; 10 — два слоя толя; 11 — бетонный или кирпичный столбик на цементно-песчаном растворе марки 25; 12 — бетонная или кирпичная подкладка на цементно-песчаном растворе марки 25; 13 — подстилающий слой; 14 — грунт основания

Типы покрытия	Схема	Элементы пола

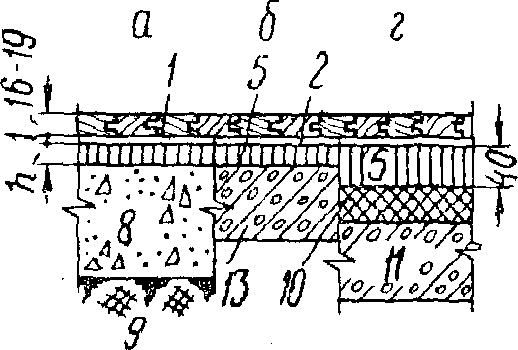

П-67 — из штучного паркета по цементно-песчаной стяжке или плите перекрытия		1 — покрытие; 2 — прослойка из холодной мастики на водостойких вяжущих; 3 — стяжка С-1; С-7; 4 — стяжка С-1; С-7; С-11; 5 — стяжка из литого асфальтобетона; 6 — стяжка С-4; С-6; С-9; 7 — стяжка С-4; С-9; С-13; С-15; 8 — бетонный подстилающий слой; 9 — грунт основания; 10 — тепло- или звукоизоляционный слой; 11 — плита перекрытия; 12 — плита перекрытия с ровной поверхностью; 13 — плита перекрытия с неровной поверхностью
П-68 — из штучного паркета по стяжке из литого асфальтобетона (допускается для устройства только в зимний период, взамен П-67)
П-69 — из мозаичного наборного паркета по стяжке
П-70 — из мозаичного наборного паркета по цементно-песчаной стяжке или плите перекрытия

Полы из линолеума, полимерных плиток, ковровые		Тип покрытия
Схема Элементы пола
П-71 — из линолеума, ГОСТ 7251-66; ГОСТ 14632-69 П-72 — из линолеума на синтетическом каучуке П-73 — из поливинилхлоридных плит		1 — покрытие; 2 — прослойка из холодной мастики на водостойких вяжущих; 3 — стяжка С-3; С-5; С-16; 4 — стяжка С-3; С-12; С-14; С-16; 5 — стяжка С-4; С-6; С-9; С-16; 6 — стяжка С-4; С-9; С-13; С-15; С-16; 7 — стяжка С-1; С-7; 8 — стяжка С-11; 9 — бетонный подстилающий слой; 10 — грунт основания; 11 — тепло- или звукоизоляционный слой; 12 — плита перекрытия; 13 — плита перекрытия с ровной поверхностью; 14 — плита перекрытия с неровной поверхностью
П-74 — из линолеума с теплозвукоизоляционным слоем П-75 — ковровое (синтетическое ворсовое)
П-76 — из линолеума, ГОСТ 7251-66; ГОСТ 14632-69 П-77 — из линолеума на синтетическом каучуке П-78 — из поливинилхлоридных плит П-79 — из поливинилхлоридного пластиката П-80 — из кумароновых плит
П-81 — из линолеума, ГОСТ 7251-66; ГОСТ 14632-69 П-82 — из линолеума на синтетическом каучуке П-83 — из поливинилхлоридных плит П-84 — из поливинилхлоридного пластиката П-85 — из кумароновых плит

Схема	Элементы пола
	1 — покрытие дощатое П-64, из древесно-стружечных плит для полов П-65 или из паркетных досок и щитов П-66; 2 — покрытия по табл. 1, кроме перечисленных в поз. 1; 3 — лага; 4 — деревянные подкладки 100 — 150 мм; расстояние между осями подкладок (пролет лаг) должно быть при толщине лаг 40 мм 0,8 — 0,9 м, а при толщине лаг 50 мм — 1,1 — 1 м; 5 — стяжка С-11 — С-15; 6 — подкладки из кирпича, располагаемые на расстоянии (в осях) 400 — 500 мм между собой в обоих направлениях; 7 — прокладка из материалов группы А (см. табл. 8 Приложения 4); 8 — стяжка С-1; С-7; 9 — гидроизоляционный слой Г-1а; Г-2а; 10 — теплоизоляция из блоков или плит из легкого или ячеистого бетона и других материалов, не сжимающихся под расчетной нагрузкой; 11 — нагревательный элемент

<1> В качестве уплотняющей добавки для кислотоупорных бетонов и растворов на жидком стекле следует назначать фуриловый спирт и солянокислый анилин (ГОСТ 5243-68), вводимые при затворении бетона или раствора в количестве соответственно 3 и 0,4% от веса жидкого стекла.

<2> Пропитку кирпича следует предусматривать на глубину 20 мм при малой и средней интенсивности воздействия на пол жидкостей и на всю толщину кирпича — при большой интенсивности воздействия.

<3> Температура размягчения битумных и дегтевых мастик принимается:

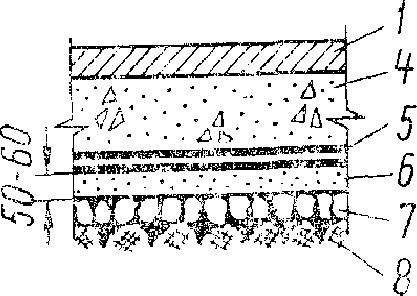

В качестве теплоизоляционных материалов для прослойки применяют каменноугольные шлаки, молотые отходы шамотного кирпича или другие жаростойкие сыпучие материалы объемным весом в уплотненном состоянии 1 — 1,2 т/м3.

Примечания: 1. В отапливаемых помещениях с температурой воздуха до 23 °C при расположении покрытия пола, основанного на грунте выше отмостки здания или ниже ее до 0,5 м, надлежит предусматривать утепление пола в зонах его примыкания к наружным стенам и стенам, отделяющим отапливаемые помещения от неотапливаемых помещений:

а) в производственных помещениях на постоянных рабочих местах при работах, выполняемых сидя или стоя, не требующих систематического физического напряжения или поднятия и переноски тяжестей (легкие работы);

б) в помещениях жилых, общественных и вспомогательных зданий с долговременным пребыванием людей.

Для утепления пола следует предусматривать укладку по грунту основания под конструкцию пола на ширину 1,5 — 2 м от стен слоя минеральных несжимаемых теплоизоляционных материалов (шлака, керамзита и др.) толщиной 0,15 — 0,25 м или предусматривать размещение вдоль стен каналов с трубами отопления.

2. В помещениях со средней и большой интенсивностью воздействия на пол жидкостей следует предусматривать уклоны полов. Величину уклонов полов, сточных лотков и каналов следует принимать:

2 — 4% — при покрытиях из брусчатки, кирпича и бетонов всех видов;

1 — 2% — при покрытиях из плит;

при смыве твердых отходов производства с пола струей воды под напором уклоны полов и сточных лотков следует принимать 3 — 5%.

Сточные лотки следует располагать так, чтобы они не пересекали проходов.

Уклоны полов на перекрытиях следует создавать путем применения стяжки С-10, а полов на грунте — соответствующей планировкой грунта основания, причем толщина подстилающего слоя должна быть одинаковой по всей площади помещения.

3. Отделку поверхности покрытий и материалы для расцветки покрытий следует принимать:

4. Между стяжкой, укладываемой по звукоизоляционному слою или звукоизоляционным ленточным прокладкам, и стенами, перегородками, трубопроводами и другими конструкциями следует предусматривать зазор шириной 15 — 25 мм, заполняемый звукоизоляционными материалами группы А или Б (см. табл. 8 Приложения 4).

5. Полы П-64 — П-66 допускается применять в помещениях с нормативными нагрузками на пол не более 400 кг/м2 или сосредоточенными нагрузками не более 200 кг. При нагрузках на пол, превышающих указанные, расстояние между лагами (пролет покрытия), а также толщину и пролет лаг в полах П-64д, е — П-66д, е определяют расчетом.

6. Воздушное пространство под покрытием полов П-64 — П-66 не должно сообщаться с внутренним воздухом помещения, вентиляционными и дымовыми каналами и в помещениях площадью более 25 м2 должно разделяться перегородками из досок на замкнутые отсеки размером (4 — 5) x (5 — 6) м.

7. Полы П-64 — П-66, укладываемые на перекрытиях по звукоизоляционному слою или ленточным прокладкам, как правило, следует применять согласно схеме а, приведенной в табл. 1.

8. Применение полов П-64 — П-66 в помещениях хранения и переработки пищевых продуктов не допускается.

9. В полах П-64 толщина досок покрытия может быть увеличена до 37 мм в помещениях с динамическими воздействиями на пол, например в спортивных залах и т.д.

10. Пролет лаг (расстояние между осями столбиков) полов П-64д, е — П-66д, е должен составлять:

при толщине лаг 40 мм — 0,8 — 0,9 м;

при толщине лаг 50 мм — 1 - 1,1 м.

11. Полы П-64д — П-66д допускается применять только при грунтах основания с ненарушенной структурой, естественной плотности, с отметкой поверхности основания пола выше уровня отмостки здания и выше зоны опасного капиллярного поднятия грунтовых вод.

12. Полы П-64е — П-66е допускается применять в нижеуказанных случаях:

13. Толщина покрытий полов производственных помещений должна назначаться согласно Приложению 1.

14. Подстилающие слои в полах на грунте следует применять с соблюдением требований, приведенных в Приложении 2.

15. Гидроизоляционные слои в полах следует предусматривать в случаях, указанных в Приложении 3.

16. Типы стяжек в полах, их толщина и характеристики материала должны удовлетворять требованиям, приведенным в Приложении 4.

17. Грунты оснований под полы должны удовлетворять требованиям, приведенным в Приложении 5.

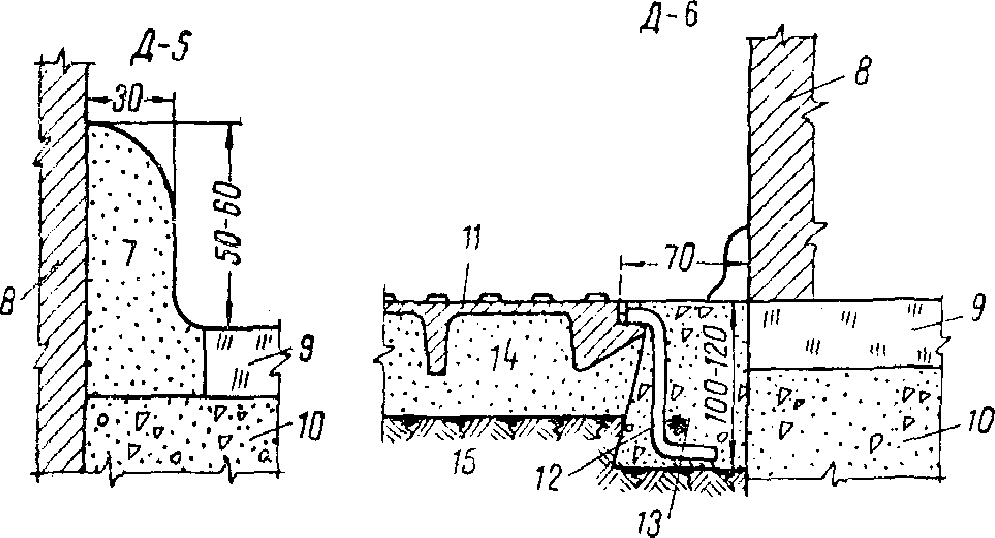

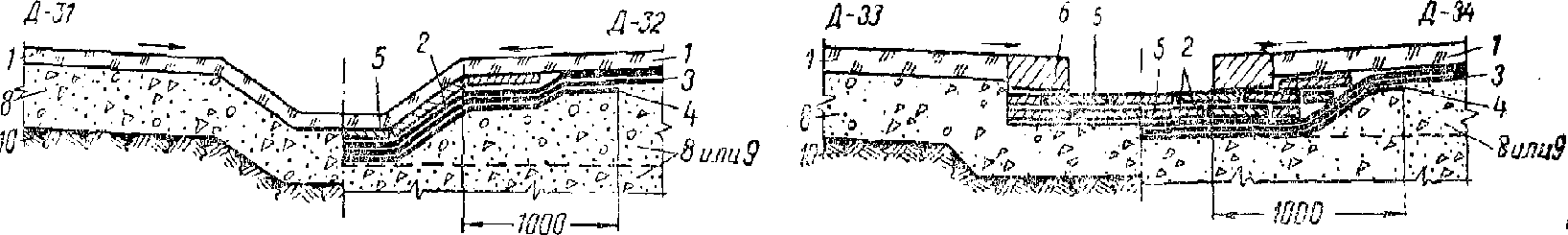

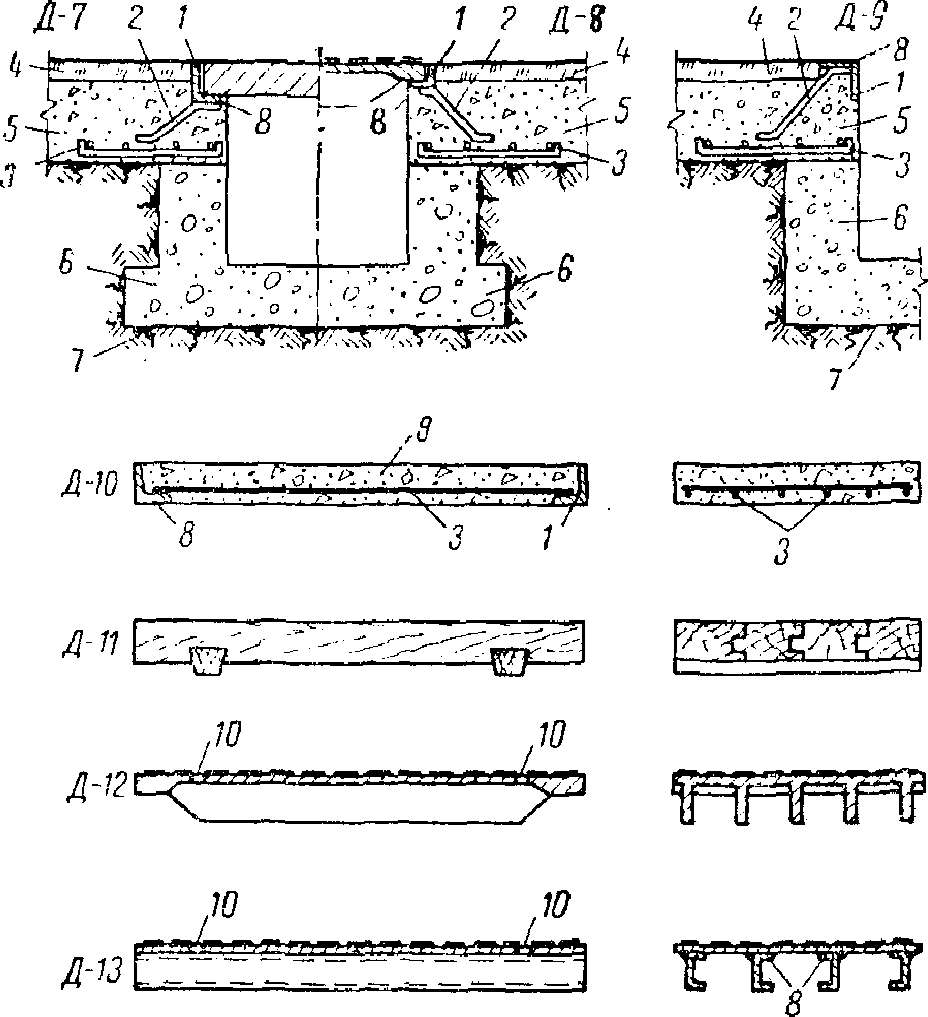

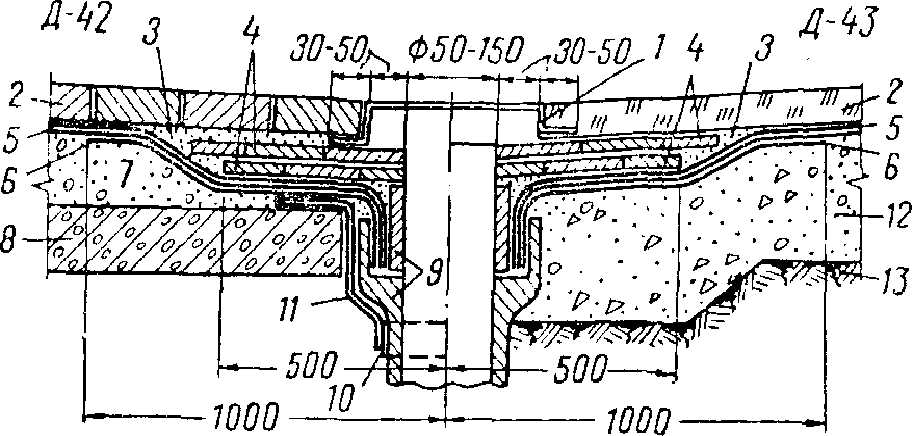

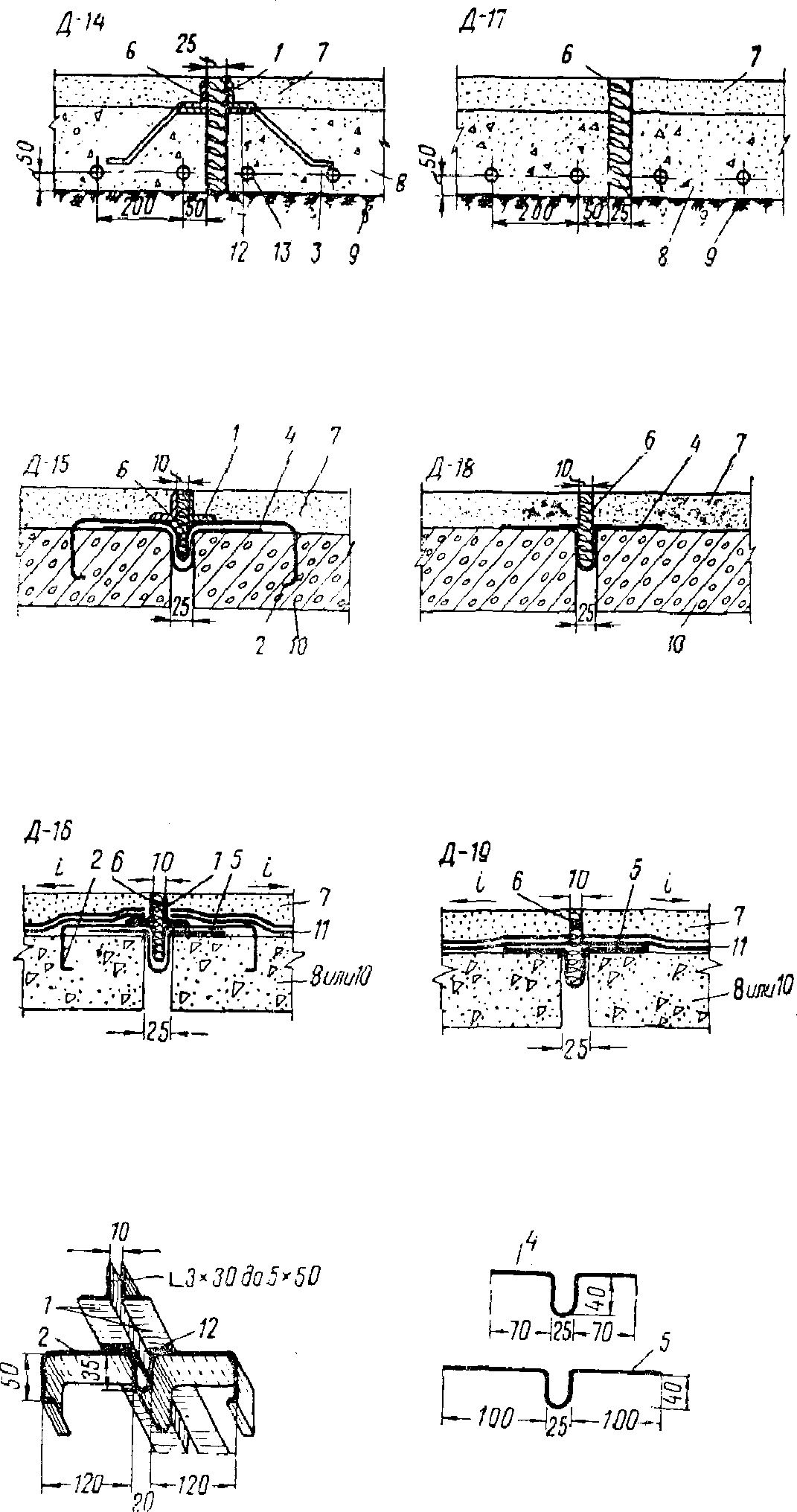

18. Конструктивные решения примыканий полов, а также деформационных швов, сточных лотков, каналов и трапов в полах следует назначать согласно Приложению 6.

19. В Приложении 8 приведены принятые в главе СНиП наименования элементов пола.

Назначение

Воздействия на пол

Применение покрытия при специальных требованиях

Пылеотделение, трудность очистки

движение пешеходов, ручных тележек на резиновых шинах

движение тележек на металлических шинах,

движение автомобилей, электрокаров и т.п.

движение транспорта на гусеничном ходу

удельное давление от сосредоточенных нагрузок в кгс/см2, не более

удары <2> при падении предметов весом в кг, не более

нагревание пола до температуры в °C, не более

вода и растворы нейтральной реакции

минеральные масла и эмульсии из них

органические растворители

вещества животного происхождения

кислоты и их растворы

щелочи и их растворы

концентрация <3> в %, не более

коэффициент C <1>, не более

перекатывание круглых металлических предметов

диэлектричности

безыскровости

Земляное

П-1

Общее

Малая

-

Не допускается

Малая

Малая

3

Не ограничивается

Не ограничивается

Малая

Малая

Малая

Не допускается

-

Не допускается

Не допускается

Не допускается

Допускается <4>

Большая

Шлаковое

П-2

«»

«»

-

То же

«»

«»

3

То же

То же

«»

«»

«»

То же

-

То же

То же

То же

Допускается <4>

То же

Гравийное

П-3

«»

«»

-

«»

«»

Не допускается

10

10

500

«»

«»

«»

«»

-

«»

«»

«»

Допускается <5>

«»

Щебеночное

П-4

Щебеночное, пропитанное битумом

П-5

«»

Не допускается

60

Малая

Допускается

То же

10

10

50

Средняя

Не допускается

Не допускается

«»

10 <6>

--------

20 Малая Малая

«»

Допускается <5>

Средняя

Глинобитное

П-6

«»

Малая

-

Не допускается

Малая

«»

5

5

500

Не допускается

Малая

Малая

«»

-

Не допускается

Не допускается

«»

Допускается <5>

Большая

Глинобетонное

П-7

Бетонное

П-8

«»

Рекомендуется

100

Рекомендуется

Рекомендуется

Рекомендуется

100

10

100

Рекомендуется

Рекомендуется

Рекомендуется

Малая

-

То же

Малая

«»

Рекомендуется <5>

Малая

П-9

Цементно-песчаное

П-10

«»

Допускается

60

Малая

Малая

Не допускается

50

5

100

То же

То же

То же

«»

-

«»

«»

«»

Рекомендуется <5>

«»

Мозаичное (терраццо)

П-11

«»

Рекомендуется

60

Допускается

Допускается

Малая

50

5

100

«»

«»

«»

«»

-

«»

«»

«»

Рекомендуется <5>

«»

Поливинилацетатно-цементно-бетонное

П-12

Специальное

Допускается

100

То же

То же

«»

100

10

100

Малая

Допускается <3>

Допускается

«»

-

«»

«»

«»

Допускается <5>

#Беспыльный#

Металлоцементное

П-13

То же

То же

#100 — 500#

#Рекомендуется#

«»

#Рекомендуется#

100

10

100

«»

Допускается

То же

«»

-

«»

«»

«»

Не допускается

Малая

Из жароупорного бетона

П-14

«»

«»

100

Малая

«»

Малая

50

5

#100 — 800#

«»

То же

«»

Не допускается

-

«»

«»

«»

То же

Средняя

Из кислотоупорного бетона

П-15

«»

«»

100

Допускается

«»

«»

50

10

100

Средняя

«»

«»

То же

#100#

#Средняя#

Не допускается

«»

«»

Малая

Асфальтобетонное

П-16

Общее

Рекомендуется

50

Допускается

Рекомендуется

Не допускается

2

5

50

Средняя

Не допускается

Не допускается

Не допускается

10 <6>

--------

20 Средняя Средняя

Рекомендуется

Рекомендуется <5>

Средняя

Ксилолитовое

П-17

«»

«»

60

«»

Малая

То же

20

5

50

Не допускается

Допускается <8>

Малая

То же

-

Не допускается

Не допускается

Не допускается

Рекомендуется

«»

Поливинилацетатное по стяжке или плите перекрытия

П-18

«»

«»

-

Не допускается

Не допускается

«»

5

Не допускается

50

То же

Допускается <8>

«»

«»

-

То же

То же

То же

Не допускается

Беспыльный

Продолжение табл. 2

Наименование покрытия

Тип (по табл. 1)

Назначение

Воздействия на пол

Применение покрытия при специальных требованиях

Пылеотделение, трудность очистки

движение пешеходов, ручных тележек на резиновых шинах

движение тележек на металлических шинах,

движение автомобилей, электрокаров и т.п.

движение транспорта на гусеничном ходу

удельное давление от сосредоточенных нагрузок в кгс/см2, не более

удары <2> при падении предметов весом в кг, не более

нагревание пола до температуры в °C, не более

вода и растворы нейтральной реакции

минеральные масла и эмульсии из них

органические растворители

вещества животного происхождения

кислоты и их растворы

щелочи и их растворы

концентрация <3> в %, не более

коэффициент C <1>, не более

перекатывание круглых металлических предметов

диэлектричности

безыскровости

По прослойке из битумной или дегтевой мастики

из шлакоситалловых плит

П-52

Специальное

Допускается

60

Малая

Малая

Не допускается

100 кг на плиту

1

70

Допускается

Допускается <10>

Не допускается

Не допускается

#10 <6> -------- 20#

#Допускается#

#Допускается#

Допускается

Не допускается

Беспыльный

из каменных литых плит

П-53

То же

То же

-

Не допускается

«»

То же

То же

1

70

То же

Допускается <10>

То же

То же

#10 <6> -------- 20#

#Допускается#

#Допускается#

Не допускается

То же

То же

из эбонитовых плит

П-54

«»

«»

-

То же

Не допускается

«»

«»

1

70

«»

Допускается <10>

«»

«»

#10 <6> -------- 20#

#Допускается#

#Допускается#

То же

«»

«»

По прослойке из раствора на жидком стекле с уплотняющей добавкой

из керамических плит

П-55

«»

«»

-

«»

То же

«»

20

1

100

«»

Допускается

Допускается

«»

#100#

#Допускается#

Не допускается

«»

«»

Малая

из керамических кислотоупорных плит

П-56

«»

«»

60

Малая

Малая

«»

20

&5&

100

«»

То же

То же

«»

#100#

#Допускается#

То же

«»

«»

«»

из шлакоситалловых плит

П-57

«»

«»

60

«»

«»

«»

20

2

100

«»

«»

«»

«»

#100#

#Допускается#

«»

«»

«»

Беспыльный

из каменных литых плит

П-58

«»

«»

-

Не допускается

«»

«»

20

1

100

«»

«»

«»

«»

#100#

#Допускается#

«»

«»

«»

То же

Из чугунных плит по песчаной прослойке

П-59

«»

«»

300

Допускается

Допускается

Допускается

3 т на плиту

10

#100 — 1400 <12>#

Малая

Малая

Малая

«»

-

Не допускается

«»

«»

«»

Средняя

По прослойке из мелкозернистого бетона

из чугунных дырчатых плит

П-60

«»

«»

#100 — 500#

#Допускается#

То же

То же

50

10

100

Допускается

Допускается

Допускается

Допускается

-

То же

«»

«»

«»

Малая

из стальных штампованных перфорированных плит

П-61

«»

«»

#100 — 500#

#Допускается#

«»

«»

50

10

100

Малая

То же

То же

Не допускается

-

«»

«»

«»

«»

«»

Торцовое <13>, <14>

П-62

«»

«»

100

Допускается

«»

Не допускается

50

#10 — 50#

50

Не допускается

«»

Малая

То же

-

«»

«»

Допускается

Допускается

Средняя

П-63

Дощатое <14>

П-64

«»

«»

60

Малая

Не допускается

То же

200 кг на точку

2

50

То же

Малая

«»

«»

-

«»

«»

То же

То же

Малая

Наименование покрытия

Тип (по табл. 1)

Назначение

Воздействия на пол

Применение покрытия при специальных требованиях

Пылеотделение, трудность очистки

движение пешеходов, ручных тележек на резиновых шинах

движение тележек на металлических шинах,

движение автомобилей, электрокаров и т.п.

движение транспорта на гусеничном ходу

удельное давление от сосредоточенных нагрузок в кгс/см2, не более

удары <2> при падении предметов весом в кг, не более

нагревание пола до температуры в °C, не более

вода и растворы нейтральной реакции

минеральные масла и эмульсии из них

органические растворители

вещества животного происхождения

кислоты и их растворы

щелочи и их растворы

концентрация <3> в %, не более

коэффициент C <1>, не более

перекатывание круглых металлических предметов

диэлектричности

безыскровости

Из древесно-стружечных плит

П-65

Специальное

Допускается

-

Не допускается

Не допускается

Не допускается

200 кг на точку

2

50

Не допускается

Не допускается

Не допускается

Не допускается

-

Не допускается

Не допускается

Допускается

Допускается

Беспыльный

Из паркетных досок и щитов 99-П

То же

То же

-

То же

То же

То же

То же

Не допускается

50

То же

То же

То же

То же

-

То же

То же

То же

То же

Малая

Из штучного и наборного паркета

П-67

«»

«»

-

«»

«»

«»

«»

То же

50

«»

«»

«»

«»

-

«»

«»

«»

«»

«»

П-70

По стяжке С-3; С-5; С-12; С-14; С-16

из линолеума <15>

П-71

«»

Допускается <7>

-

«»

«»

«»

10

«»

50

«»

«»

«»

«»

-

«»

«»

Не допускается

«»

Беспыльный

из линолеума на синтетическом каучуке <15>

П-72

«»

Допускается <7>

-

«»

«»

«»

5

«»

50

Малая

«»

«»

«»

-

«»

«»

То же

«»

То же

из поливинилхлоридных плит <15>

П-73

«»

Допускается <7>

-

«»

«»

«»

10

«»

50

Не допускается

«»

«»

«»

-

«»

«»

«»

«»

«»

Из линолеума с тепло- или звукоизоляционным слоем <15>

П-74

«»

Допускается <7>

-

«»

«»

«»

5

«»

50

То же

«»

«»

«»

-

«»

«»

«»

«»

«»

Ковровое

П-75

«»

Допускается <7>

-

«»

«»

«»

10

«»

50

«»

«»

«»

«»

-

«»

«»

«»

«»

Малая

По стяжке С-4; С-6; С-9; С-13; С-15

из линолеума <15>

П-76

«»

Допускается <7>

-

«»

«»

«»

10

«»

50

«»

«»

«»

«»

-

«»

«»

«»

«»

Беспыльный

из линолеума на синтетическом каучуке <15>

П-77

«»

Допускается <7>

-

«»

«»

«»

5

«»

50

Малая

«»

«»

«»

-

«»

«»

«»

«»

То же

из поливинилхлоридных плит <15>

П-78

«»

Допускается <7>

-

«»

«»

«»

10

«»

50

Не допускается

«»

«»

«»

-

«»

«»

«»

«»

«»

Продолжение табл. 2

<1> Коэффициент C давления на пол металлических шин и круглых предметов определяют по формуле:

\text{С } = \frac{P}{b \sqrt{D}} ,

b — ширина шины колеса или обода в см;

D — диаметр колеса или обода в м.

<2> Предусматриваются удары при падении твердых (металлических, каменных) предметов с высоты 1 м, действующих на различные места пола (сбрасывание грузов с автомобилей, тележек, перекидывание деталей, падение предметов и т.д.).

При падении предметов в одно и то же место пола (из отверстий, желобов, установочных мест и пр.) вес, указанный в таблице, уменьшают в 3 раза. При падении предметов с высоты 2 м, действующих на различные места пола, вес, указанный в таблице, уменьшают в 2 раза, а при падении предметов с высоты 0,5 м — увеличивают в 1,5 раза. Ударные воздействия при обработке на полу различных предметов кувалдами и ломами условно приравниваются к ударам при падении с высоты 1 м твердых предметов весом 30 кг, действующих на различные места пола. Воздействия на пол при волочении твердых предметов с острыми углами и ребрами условно приравниваются к ударам при падении с высоты 1 м твердых предметов весом 10 кг, действующих на различные места пола, а при работе острым металлическим инструментом (лопатами и пр.) — к ударам при падении с высоты 1 м твердых предметов весом 5 кг.

<3> Предельные концентрации указаны: в числителе для кислот: азотной, серной, соляной, уксусной, фосфорной, хлорноватистой, хромовой; в знаменателе для кислот: масляной, молочной, муравьиной, щавелевой. Наибольшая концентрация кислот условно обозначена равной 100%.

<4> Допускается при крупности зерен грунта в верхнем слое покрытия не более 2 мм.

<5> Допускается при применении щебня, песка, исключающих искрообразование при ударах металлическими или каменными предметами (известнякового и др.).

<6> При воздействии уксусной кислоты и ее растворов не допускается.

<7> Допускается при интенсивности движения пешеходов, не превышающей 500 человек в сутки на 1 м ширины прохода.

<8> Допускается при малой интенсивности воздействия эмульсий.

<9> Допускается из диабазовой брусчатки.

<10> Допускается при применении для прослойки и заполнения швов между камнями и плитами дегтевой мастики (не битумной).

<11> Допускается при концентрации щелочи в растворе не более 8% по весу.

<12> При отсутствии требований к пылеотделению, легкости очистки и ровности следует применять земляные или шлаковые покрытия.

<13> Применение торцового покрытия допускается также при обработке на полу и возможном падении предметов, повреждение которых недопустимо.

<14> Допускается в помещениях с относительной влажностью воздуха не более 60%.

<15> Допускается только в случае, предусмотренном в примечании 2 к табл. 2.

Примечания: 1. Приведенный в таблице тип покрытия может быть применен при воздействиях, не превышающих установленных для них в таблице ограничений.

Покрытия специального назначения применяют только при воздействии на пол, отмеченном в таблице рамкой, при одновременном наличии воздействия, отмеченного подстрочной чертой.

Покрытия специального назначения, для которых в таблице отсутствуют воздействия или специальные требования, отмеченные подстрочной чертой, применяют только при наличии воздействия или специального требования, отмеченного рамкой.

2. В отапливаемых производственных помещениях с температурой воздуха до 23 °C на постоянных рабочих местах при работах, выполняемых сидя или стоя, не требующих систематического физического напряжения или поднятия и переноски тяжестей (легкие работы), следует применять покрытия: поливинилацетатное П-19, торцовые П-62, П-63, дощатое П-64, из древесно-стружечных плит П-65; паркетные П-66 — П-70, из линолеума П-71, П-72, П-74, П-76, П-77, из поливинилхлоридных и кумароновых плит П-73, П-78, П-80, ковровое П-75, из поливинилхлоридного пластиката П-79.

В случае воздействий на полы или специальных требований к ним, при которых указанные покрытия не допускаются, могут применяться и другие типы покрытий при условии укладки на пол у рабочих мест ковриков или деревянных щитов.

3. Малой интенсивностью движения считается нерегулярного характера (эпизодическое) движение пешеходов, а также безрельсового транспорта в количестве не более 10 единиц в сутки.

4. Воздействия на полы и специальные требования к полам производственных помещений (данные для проектирования полов) приведены в Приложении 7.

<1> Допускается при интенсивности движения пешеходов, не превышающей 500 человек в сутки на 1 м ширины прохода.

<2> Не содержащие карбамидных смол и ортофосфорной кислоты.

<3> Толщина покрытий должна быть 20 мм, а марка бетона или раствора для этих покрытий — не менее 200.

Примечания: 1. Уровень пола в помещениях с воздействием на пол воды должен быть на 20 — 30 мм ниже уровня неувлажняемых покрытий смежных помещений. Полы в указанных помещениях допускается устраивать в одном уровне при условии устройства в дверных проемах между этими помещениями порогов высотой 20 — 30 мм.

2. Керамические и шлакоситалловые плиты, применяемые для покрытий полов бань в помещениях с мокрым режимом, должны иметь рифленую лицевую поверхность.

3. Назначение типа покрытий полов помещений, в которых воздействия на полы аналогичны воздействиям в производственных помещениях, следует осуществлять как для производственных зданий.

Толщина земляных П-1; шлаковых П-2; гравийных П-3; щебеночных П-4, П-5; глинобитных П-6, П-7; бетонных П-8; из жароупорного бетона П-14 покрытий должна назначаться по расчету в зависимости от нагрузок на пол, применяемых материалов и свойств грунта основания и быть не менее:

для земляного — 60 мм;

для шлакового, гравийного, щебеночных и глинобитных — 80 мм;

для бетонного П-8 и из жароупорного бетона — 120 мм.

Примечания: 1. Толщину покрытий П-9 — П-11 и П-39 — П-41 при действии на пол щелочей или их растворов следует принимать на 10 мм более указанной в таблице. Марку бетона или раствора указанных покрытий и плит следует принимать не менее 400.

2. Толщину бетонных и металлоцементных покрытий и плит при движении транспорта на гусеничном ходу следует принимать на 20 мм более указанной в таблице.

3. Для бетонных, мозаичных и асфальтобетонных покрытий и плит при значительных механических воздействиях на полы следует предусматривать применение щебня или гравия из материалов прочностью при сжатии не менее 1000 кгс/см2, при умеренных воздействиях — не менее 800 кгс/см2, при слабых — не менее 600 кгс/см2.

ПОДСТИЛАЮЩИЕ СЛОИ

1. Толщина подстилающих слоев должна назначаться по расчету в зависимости от нагрузок на пол, применяемых материалов и свойств грунта основания и быть не менее:

песчаного — 60 мм;

шлакового, гравийного, щебеночного и глинобетонного — 80 мм;

булыжного — 120 мм;

из кислотоупорного бетона — 100 мм;

бетонного: в производственных помещениях — 100 мм; в жилых, общественных и вспомогательных зданиях — 80 мм.

2. В производственных помещениях проектную марку бетона следует назначать по расчету.

3. Подстилающий слой из кислотоупорного бетона следует применять только при средней и большой интенсивности воздействия на пол серной, соляной, азотной, уксусной, фосфорной, хлорноватистой, хромовой кислот концентрацией более 20%.

4. Глинобетонный подстилающий слой допускается применять только при постоянно сухих грунтах основания.

Тип	Количество слоев	Наименование	Материал	Схема	Элементы пола
		Гидроизоляция от сточных вод и других жидкостей			1 — покрытие сплошное или из штучных материалов, с прослойкой; 2 — гидроизоляционный слой от проникания сточных вод и других жидкостей; 3 — стяжка или подстилающий слой бетонный или из кислотоупорного бетона; 4 — бетонный подстилающий слой; 5 — гидроизоляционный слой от капиллярного поднятия грунтовых вод; 6 — стяжка из бетона марки 150; 7 — щебень, втрамбованный в грунт; 8 — грунт основания
Г-1а	2	Оклеечная битумная	Изол или гидроизол на прослойке из битумной мастики с температурой размягчения согласно сноске 3, табл. 1
Г-1б	4
Г-2а	3	Оклеечная дегтевая	Толь или толь-кожа на прослойке из дегтевой мастики с температурой размягчения согласно сноске 3, табл. 1
Г-2б	5
Г-3а	1	Оклеечная полимерная	Полиизобутилен на прослойке из мастики
Г-3б	2
		Гидроизоляция от капиллярного поднятия грунтовых вод
Г-4	1	Наливная	Слой щебня с пропиткой битумом или дегтем
Г-5	1	Асфальтовая	Асфальтобетон или дегтебетон
Г-6	2	Оклеечная битумная или дегтевая	Изол, гидроизол на прослойке из битумной мастики или толь, толь-кожа на прослойке из дегтевой мастики

1. Гидроизоляцию от проникания сточных вод и других жидкостей следует предусматривать только при средней и большой интенсивности воздействия на пол:

а) воды и нейтральных растворов — в полах только на перекрытиях, просадочных и набухающих грунтах, а также на пучинистых грунтах оснований полов в неотапливаемых помещениях;

б) органических растворителей, минерального масла и эмульсий — в полах только на перекрытиях;

в) кислот, щелочей и их растворов, а также веществ животного происхождения — в полах на грунте и перекрытиях.

2. При средней интенсивности воздействия жидкостей на пол должна применяться оклеечная гидроизоляция Г-1а, Г-2а или Г-3а, а при большой интенсивности воздействия и под сточными лотками, каналами и трапами — Г-1б, Г-2б или Г-3б.

Примечание. Назначение гидроизоляции Г-1а и Г-1б при средней и большой интенсивности воздействия на пол минерального масла, эмульсий и органических растворителей, а также гидроизоляции Г-2а и Г-2б — при средней и большой интенсивности воздействия на пол органических растворителей не допускается.

3. Поверх гидроизоляции Г-1а — Г-3б следует предусматривать стяжки С-1, С-7 или С-10 при покрытиях: бетонном П-9, цементно-песчаном П-10, мозаичном П-11, а также из плит, укладываемых по прослойке из цементно-песчаного раствора П-39 — П-41, П-43 — П-48.

4. При устройстве по гидроизоляции Г-1а — Г-2б покрытия, стяжки или прослойки, в состав которых входит цемент или жидкое стекло, следует предварительно на гидроизоляцию нанести соответственно битумную или дегтевую мастику с посыпкой песком крупностью 1,5 — 5 мм.

5. При расположении в зоне опасного капиллярного поднятия грунтовых вод низа бетонного подстилающего слоя, применяемого в помещениях, где отсутствует воздействие на пол сточных вод средней и большой интенсивности, следует применять гидроизоляцию Г-4 — Г-6.

Высоту опасного капиллярного поднятия грунтовых вод при проектировании гидроизоляции надлежит принимать от горизонта грунтовых вод:

0,3 м — для крупного песка;

0,5 м — для песка средней крупности и мелкого;

1,5 м — для песка пылеватого;

2 м — для суглинка, пылеватых суглинка и супеси, глины.

6. При расположении бетонного подстилающего слоя ниже уровня отмостки здания в помещениях, где отсутствует воздействие на пол сточных вод средней и большой интенсивности, следует применять гидроизоляцию Г-6.

7. При средней и большой интенсивности воздействия на пол растворов серной, соляной, азотной, уксусной, фосфорной, хлорноватистой и хромовой кислот под бетонным подстилающим слоем следует предусматривать гидроизоляцию Г-4 — Г-6.

а — по бетонному подстилающему слою, плите перекрытия или стяжке;

б — по сплошному тепло- или звукоизоляционному слою перекрытия;

в — по звукоизоляционным ленточным прокладкам на перекрытии.

Тип стяжки	Материал стяжки	Толщина h стяжки в мм		Характеристика материала стяжки		Схема	Элементы пола
		а	б	Марка по прочности на сжатие в кг/см2	объемный вес в кг/см3
С-1	Цементно-песчаный раствор	20	40	150	Не нормируется		1 — покрытие сплошное или из штучных материалов, с прослойкой; 2 — гидроизоляционный слой; 3 — сплошная стяжка; 4 — трубопровод, закрываемый стяжкой; 5 — звукоизоляционный слой из материалов группы Б или В (см. табл. 8 настоящего приложения) или теплоизоляционный слой из блоков или плит из легкого или ячеистого бетона и других материалов, не сжимающихся под расчетной нагрузкой; 6 — плиты перекрытия или бетонный подстилающий слой
С-2	То же	40	50	200	То же
С-3	Легкий бетон	20	60	50	1100 — 1200
С-4	То же	20	50	75	1300 — 1400
С-5	Ксилолит	15	-	50	800 — 850
С-6	«»	15	-	75	900 — 1000
С-7	Цементно-песчаный раствор	d + 20	-	150	Не нормируется
С-8	То же	d + 20	-	200	То же
С-9	Легкий бетон	d + 20	-	75	1300 — 1400
С-10	Бетон	Не менее 20	Не менее 40	100	Не нормируется
	Сборные стяжки
		а	в
С-11 Бетон
-	40	200	Не нормируется		1 — покрытие сплошное или из штучных материалов, с прослойкой;	2 — сборная стяжка из армированных плит;	3 — сборная стяжка из твердых древесно-волокнистых плит (ГОСТ 4598-60); 4 — звукоизоляционные ленточные прокладки из материалов группы А или Б (см. табл. 8 настоящего приложения); 5 — плиты перекрытия; 6 — бетонный подстилающий слой С-12 Легкий бетон
-	50	50	1100 — 1200	С-13	То же
-	50	75	1300 — 1400	С-14	Бетон на гипсоцементно-пуццолановом вяжущем
	50	75	1100 — 1200	С-15	То же
-	50	100	1300 — 1400	С-16	Древесно-волокнистые плиты
4 — 5	-	-	800 — 950		Примечание. Стяжки полов С-1б — С-4б и С-11 — С-15 допускаются при сосредоточенных нагрузках на пол не более 200 кг.
Таблица 8

1. Полы следует устраивать на грунтах, исключающих возможность деформаций пола.

В необходимых случаях следует предусматривать меры по укреплению грунтов.

Торф и другие растительные грунты в основаниях под полы не допускаются.

2. При наличии пучинистых грунтов в основании пола помещений, где возможно промерзание этих грунтов, следует предусматривать:

а) устройство по основанию теплоизоляционного слоя толщиной по расчету из неорганических влагостойких материалов, объемным весом не более 1,2 т/м3 (каменноугольный шлак и др.) или

б) замену пучинистого грунта при обратных засыпках котлованов в зоне промерзания грунта непучинистым грунтом.

3. При применении подстилающих слоев бетонного и из кислотоупорного бетона по нескальному грунту следует в основание втрамбовать слой щебня или гравия крупностью 40 — 60 мм.

Примечание. Примыкания Д-1 — Д-4 следует предусматривать на покрытиях: поливинилацетатных (П-18; П-19), ксилолитовых (П-17; П-42); дощатых, из древесно-стружечных плит, паркетных, из листовых ковровых и плитных материалов (П-64 — П-85). Примыкание Д-5 допускается при сплошных покрытиях, выполняемых на цементом вяжущем, а также при покрытиях из штучных материалов на цементно-песчаной прослойке.

Примечания: 1. Деформационные швы Д-14 и Д-17 следует предусматривать в бетонном подстилающем слое и покрытии П-8 только в помещениях, при эксплуатации которых возможны положительная и отрицательная температуры воздуха. Указанные деформационные швы следует размещать на расстоянии между собой 6 — 8 м во взаимно перпендикулярных направлениях.

2. Деформационные швы Д-15; Д-16; Д-18; Д-19 следует предусматривать только в местах расположения деформационных швов здания.

3. Расположение деформационных швов в полах с уклонами должно совпадать с водоразделами стока жидкостей.

Примечание. Плинтусы должны выполняться из материалов, допускаемых согласно табл. 2 для покрытия и прослойки полов при воздействии жидкостей средней интенсивности.

Примечания: 1. Покрытие лотков должно выполняться из материалов, допускаемых согласно табл. 2 для покрытия и прослойки полов при воздействии жидкостей большой интенсивности.

2. Лотки типов Д-31; Д-33; Д-35 следует предусматривать только в полах на грунте при отсутствии в конструкции пола гидроизоляции от сточных вод.

Примечание. Облицовка сточных каналов должна выполняться из материалов, допускаемых согласно табл. 2 для покрытия и прослойки полов при воздействий жидкостей большой интенсивности.

а) воздействие на пол при движении пешеходов — количество людей, проходящих в сутки, на 1 м ширины прохода;

б) воздействие на пол при движении безрельсовых транспортных средств — количество проездов в сутки по одной полосе движения следующих транспортных средств:

ручных тележек на резиновых шинах;

тяжелого транспорта на резиновых шинах (автомобилей, электрокаров, автопогрузчиков и др.), с указанием наименования, типа и грузоподъемности каждого вида транспорта;

тележек на металлических шинах, с указанием диаметра и ширины шин, наибольшей нагрузки на колесо;

на гусеничном ходу (тракторы и др.), с указанием площади опирания и общего давления от гусениц;

в) воздействие на пол при перекатывании круглых металлических предметов (колес бочек, барабанов с кабелем, тросом и др.) — количество перекатываний в сутки, диаметр предметов, ширина обода, давление обода на пол;

г) ударные воздействия на пол при производственных процессах и ремонте, демонтаже, перемещении и монтаже оборудования:

высота падения и вес падающих твердых (например, металлических, каменных) предметов, раздельно для ударов:

действующих на различные места пола (сбрасывание грузов с автомобилей и тележек, перекидывание деталей, случайное падение предметов, инструмента и пр.);

действующих на одно и то же место пола (падение предметов из отверстий, желобов, установочных мест, скатывание на пол круглых предметов по направляющим и др.);

производство работ на полу с применением кувалд и ломов (обработка изделий, разбивание кусков материала и пр.);

удары и воздействия на пол при волочении твердых предметов с острыми углами и ребрами и при работе острым металлическим инструментом (сгребание материала лопатами и др.);

д) сосредоточенные на ограниченной площади нагрузки на пол: стационарные (от оборудования, стеллажей и пр.) и временные (от отдельных изделий, штабелей материалов, подставок и подкладок под изделия и пр.), с указанием:

величины общей и удельной нагрузки на пол;

формы и размеров следа опирания предметов;

возможного наибольшего сближения мест приложения нагрузок при монтаже, эксплуатации и ремонтных работах;

е) распределенные нагрузки на пол (от сыпучих материалов, штабелей изделий и др.), с указанием:

удельной нагрузки в разных местах загруженной площади;

возможности загружения всей и части пола, границ зоны загружения;

ж) нагрузки от самоходных кранов (автомобильных, на гусеничном ходу), применяемых для монтажа сборных конструкций зданий и оборудования, выполняемого с подстилающего слоя пола в строительный период, с указанием зоны движения самоходных кранов; их грузоподъемности и марок; наибольшего давления на пол от колес и опор или гусениц.

В качестве температуры пола следует принимать наибольшую температуру:

а) нагретого воздуха на уровне пола;

б) горячих предметов (раскаленные и нагретые детали, проливы расплавленного металла, горячие днища ковшей и др.) при их соприкосновении с полом; температуру горячих предметов следует указывать по следующей условной шкале: до 50, 100, 500, 800, 1400, более 1400 °C;

в) горячих жидкостей при их воздействии на пол. Температуру пола, нагреваемого теплоизлучением от технологического оборудования, определяют теплотехническим расчетом.

При проектировании следует учитывать воздействия следующих жидкостей на пол:

а) воды и растворов нейтральной реакции;

б) минеральных масел и масляных эмульсий;

в) органических растворителей (бензина, бензола и др.);

г) веществ животного происхождения (жиров, крови, молока и др.);

д) кислот (серной, азотной, соляной, уксусной и др.) и растворов кислой реакции с указанием концентраций;

е) щелочей (едких, углекислых и др.) и растворов щелочной реакции с указанием концентраций.

Смывные воды с незначительным количеством кислых или щелочных примесей следует относить соответственно к растворам кислоты или щелочи.

Зона воздействия жидкостей, вследствие их переноса на подошвах обуви и шинах транспорта, распространяется во все стороны (включая смежные помещения) от места смачивания пола: водой и водными растворами — на 20 м, веществами животного происхождения — 30 м, минеральными маслами и эмульсиями — 100 м.

Интенсивность воздействия жидкостей на пол следует считать:

малой — воздействие жидкостей на пол вызывает лишь увлажнение пола, который периодически просыхает; уборка помещения или оборудования производится без поливания пола водой;

средней — при периодическом стоке жидкостей по поверхности пола;

большой — при постоянном или систематическом стоке жидкостей по поверхности пола.

Примечание. Влажная протирка пола как воздействие на пол жидкостей не учитывается.

а) диэлектричность;

б) безыскровость (невозможность искрообразования при ударах металлическими или каменными предметами);

в) беспыльность.

Примечания: 1. Данные для проектирования полов производственных помещений должны включать все возможные воздействия на пол и специальные требования к нему и устанавливаться для каждой зоны помещения в соответствии с технологическими требованиями.

2. Требования к безыскровости пола предъявляются, когда в помещениях возможно образование горючих газов, пыли, жидкостей и других веществ в таких концентрациях, при которых искры, образующиеся на поверхности пола при ударах металлическими или другими предметами, могут вызвать взрыв или возгорание.

3. При воздействии щелочей и их растворов на сплошные и плитные бетонные, цементно-песчаные и мозаичные полы, а также растворов кислот и щелочей на полы асфальтобетонные и из брусчатки, кирпича и плит всех видов на битумной или дегтевой мастике и при специальных требованиях к указанным полам в проектах, кроме наименования покрытия, надлежит указывать его соответствующие свойства, например при воздействиях на асфальтобетонный пол растворов кислот — покрытие асфальтобетонное, кислотостойкое.

Покрытие — верхний элемент пола, непосредственно подвергающийся эксплуатационным воздействиям; покрытия подразделяются на сплошные (бетонные, ксилолитовые, щебеночные и др.) и из штучных материалов (плит, досок, линолеума и др.).

Различают покрытия общего, а также специального назначения:

прослойка — промежуточный слой, связывающий покрытие с нижележащим элементом пола или перекрытием или же служащий для покрытия упругой постелью;

стяжка — слой, образующий жесткую или плотную корку по нежестким или пористым элементам перекрытия; стяжка устраивается также для выравнивания поверхности элемента пола или перекрытия, придания покрытию заданного уклона, закрытия различных трубопроводов, создания теплоизоляционного слоя или воздушной прослойки;

гидроизоляционный слой (или несколько слоев) — элемент пола, препятствующий:

а) прониканию через пол сточных вод и других жидкостей;

б) прониканию в пол грунтовых вод;

подстилающий слой (подготовка) — элемент пола на грунте, распределяющий нагрузки по основанию;

теплоизоляционный слой — элемент пола на грунте, уменьшающий общую теплопроводность пола.

Наименование пола устанавливается по наименованию его покрытия.
