СТРОИТЕЛЬНЫЕ НОРМЫ И ПРАВИЛА

ЧАСТЬ II, РАЗДЕЛ А

ГЛАВА 7

СТРОИТЕЛЬНАЯ ТЕПЛОТЕХНИКА

НОРМЫ ПРОЕКТИРОВАНИЯ

Внесены Научно-исследовательским институтом строительной физики Госстроя СССР.

Утверждены Государственным комитетом Совета Министров СССР по делам строительства 27 октября 1971 года.

Взамен глав СНиП II-А.7-62 и II-В.6-62.

Глава СНиП II-А.7-71 «Строительная теплотехника. Нормы проектирования» разработана Научно-исследовательским институтом строительной физики Госстроя СССР при участии институтов ЦНИИПромзданий Госстроя СССР, ЦНИИЭПЖилища Госгражданстроя, НИИ Мосстрой Главмосстроя Мосгорисполкома, МИСИ им. Куйбышева Министерства высшего и среднего специального образования СССР, ЦНИИЭПСельстрой Минсельстроя СССР, Гипронисельпром, Гипронисельхоз Минсельхоза СССР с учетом материалов Промстройпроекта Госстроя СССР и других научно-исследовательских и проектных институтов.

С введением в действие главы СНиП II-А.7-71 утрачивают силу с 1 апреля 1972 г. главы СНиП II-А.7-62 «Строительная теплотехника. Нормы проектирования» и II-В.6-62 «Ограждающие конструкции. Нормы проектирования».

Редакционная коллегия — инж. А.М. Кошкин (Госстрой СССР), кандидаты техн. наук С.И. Пермяков (НИИ строительной физики Госстроя СССР), И.С. Шаповалов (ЦНИИЭПЖилища Госгражданстроя), д-р техн. наук К.Ф. Фокин (НИИ Мосстроя Мосгорисполкома), инж. П.С. Суханов (ЦНИИПромзданий Госстроя СССР), д-р экон. наук Л.Д. Богуславский (МИСИ им. Куйбышева).

1. ОБЩИЕ ПОЛОЖЕНИЯ

1.1. Настоящая глава содержит теплотехнические нормы и требования, которые распространяются на проектирование ограждающих конструкций (наружных и внутренних стен, перекрытий, покрытий, перегородок, полов, заполнений проемов: окон, фонарей, дверей, ворот) вновь строящихся и реконструируемых зданий и сооружений различного назначения.

Примечания. 1. При проектировании зданий и сооружений следует также соблюдать требования, предъявляемые к ограждающим конструкциям соответствующими главами СНиП и нормативными документами, утвержденными или согласованными с Госстроем СССР, в части необходимой прочности, жесткости, устойчивости, долговечности, биостойкости, коррозионной стойкости и других показателей.

2. Принятые в настоящей главе условные обозначения теплотехнических величин и их размерности приведены в Приложении 1.

1.2. Настоящие теплотехнические нормы и требования распространяются на все ограждающие конструкции и стыки сборных элементов, на расположенные по периметру проемов участки конструкций, углы стен, теплопроводные включения, в том числе в местах примыкания к наружным стенам балконов, транспортных галерей, цокольных, междуэтажных и чердачных перекрытий и покрытий и т.д.

1.3. Замкнутые воздушные прослойки, устраиваемые в толще наружных стен зданий и сооружений, должны иметь высоту не более высоты этажа и не более 5 м.

В наружных стенах зданий и сооружений с мокрым и влажным режимом помещений допускается устройство воздушных прослоек только в случаях вентиляции этих прослоек наружным (при необходимости подогреваемым) воздухом; высота воздушных прослоек в этом случае не ограничивается.

Высота воздушных прослоек в окнах с переплетами определяется требованиями ГОСТов на изготовление переплетов.

1.4. Влажностный режим помещений зданий и сооружений в зависимости от относительной влажности внутреннего воздуха \varphi_{\text{в}} следует считать:

сухим при \varphi_{\text{в}}<50\% ;

нормальным при \varphi_{\text{в}} = 50 - 60\% ;

влажным при \varphi_{\text{в}} = 61 - 75\% ;

мокрым при \varphi_{\text{в}}>75\% .

1.5 При проектировании наружных стен необходимо предусматривать меры по защите их от увлажнения:

а) атмосферной влагой (косыми дождями), в первую очередь проникающей через стыки конструкций;

б) влагой, конденсирующейся на внутренней поверхности стен и в их толще;

в) влагой производственных и хозяйственно-бытовых процессов;

г) грунтовой влагой;

д) конденсатом, образующимся на поверхностях заполнений световых проемов или светопрозрачных ограждений.

Меры по ограничению возможного увлажнения, указанного в подпунктах «б», «в», «г», «д», следует предусматривать также и при проектировании внутренних стен и перегородок.

1.6. Беспустотные полы на грунте, устраиваемые в отапливаемых помещениях (с нормируемым перепадом между температурами внутреннего воздуха и поверхности пола), следует утеплять в зонах примыкания пола к наружным стенам. Утепление, устраиваемое непосредственно по грунту, следует предусматривать из неорганических влагостойких материалов.

1.7. Для защиты от увлажнения теплоизоляционного слоя в покрытиях следует предусматривать пароизоляцию (ниже теплоизоляционного слоя) или вентилируемые наружным воздухом прослойки и каналы.

Примечания. 1. В вентилируемых покрытиях зданий и сооружений необходимая высота воздушной прослойки или диаметр каналов должны определяться в соответствии с указаниями Пособия по теплотехническому расчету ограждающих конструкций, но независимо от расчета они должны приниматься не менее 5 см, а расстояние между осями каналов 15 — 25 см.

2. Устройство невентилируемых воздушных прослоек в покрытиях над отапливаемыми помещениями с влажным и мокрым режимом не допускается.

3. В покрытиях не следует предусматривать пароизоляцию в тех случаях, когда влажность теплоизоляционного материала превышает по условиям эксплуатации влажность, указанную в табл. 1 Приложения 2, а предусматривать другие мероприятия.

1.8. Для зданий и сооружений, указанных в п. 3.1 настоящей главы, возводимых в районах со среднемесячной температурой наружного воздуха за июль 20 °C и выше, следует при необходимости предусматривать меры по солнцезащите, например вентилируемые наружным воздухом воздушные прослойки и каналы в наружных стенах и покрытиях, защитные экраны, козырьки и жалюзи, охлаждаемые водой покрытия и др.

Рекомендуется предусматривать покрытие рулонных кровель мелким гравием светлых тонов толщиной не менее 10 мм.

2. СОПРОТИВЛЕНИЕ ТЕПЛОПЕРЕДАЧЕ ОГРАЖДАЮЩИХ КОНСТРУКЦИЙ

2.1. Сопротивление теплопередаче ограждающих конструкций R_{0} в м2 x ч x °C/ккал должно быть не менее сопротивления теплопередаче R_{0}^{\text{тр}} , требуемого из санитарно-гигиенических условий, и R_{0}^{\text{эк}} , определяемого экономическим расчетом в соответствии с указаниями раздела 6 настоящей главы.

Примечание. Для индустриальных элементов ограждающих конструкций, изготовляемых по действующим каталогам, а также для сплошных каменных стен из штучных материалов (кирпича, камней и т.п.) допускается принимать R_{0} на 5% меньше R_{0}^{\text{тр}} .

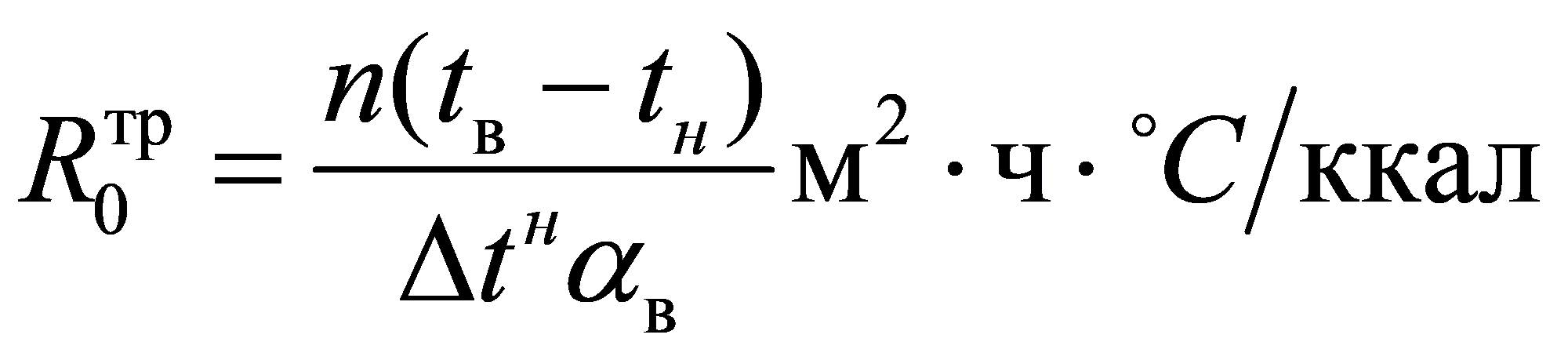

2.2. Требуемое сопротивление теплопередаче ограждающих конструкций R_{0}^{\text{тр}} следует определять по формуле (1) с учетом требований п. 1.2 настоящей главы:

где n — коэффициент, зависящий от положения наружной поверхности ограждающей конструкции по отношению к наружному воздуху, принимаемый по табл. 1;

t_{\text{в}} — расчетная температура внутреннего воздуха в °C, принимаемая по нормам проектирования зданий и сооружений соответствующего назначения;

t_{\text{н}} — расчетная зимняя температура наружного воздуха в °C, принимаемая согласно указаниям п. 2.4 настоящей главы;

\Delta t^{\text{н}} — нормируемый температурный перепад между температурой внутреннего воздуха и температурой внутренней поверхности ограждающей конструкции в °C, принимаемый по табл. 2;

\alpha_{\text{в}} — коэффициент теплоотдачи внутренней поверхности ограждающей конструкции, принимаемый согласно указаниям п. 2.13 настоящей главы.

Примечания. 1. Величину сопротивления теплопередаче R_{0}^{\text{тр}} наружных стен жилых зданий, определенную по формуле (1), при однослойных панельных стенах следует увеличивать на 10%, при многослойных панельных стенах на 20%. При изготовлении панелей со знаком качества указанные надбавки не предусматривать.

2. Для наружных ограждающих конструкций с характеристикой тепловой инерции D <= 2,5 жилых, общественных (больниц, поликлиник, детских яслей-садов) и производственных зданий, в которых по условиям технологии необходимо поддерживать постоянными температуру и относительную влажность воздуха, величину R_{0}^{\text{тр}} , определенную по формуле (1), следует увеличивать на 30%. При изготовлении конструкций со знаком качества указанную надбавку не предусматривать.

3. Для районов со среднемесячной температурой наружного воздуха за июль 20 °C и выше следует производить дополнительную проверку ограждающих конструкций на теплоустойчивость, согласно указаниям п. 3.3 для зданий, перечисленных в п. 3.1 настоящей главы.

4. Для внутренних ограждающих конструкций R_{0}^{\text{тр}} следует определять только в случаях, когда разность температур в разделяемых ими помещениях превышает 10 °C. Для внутренних ограждающих конструкций помещений, в которых предусматривается кондиционирование воздуха, при определении R_{0}^{\text{тр}} следует учитывать принятую в проекте разность температур внутреннего воздуха.

5. Требуемое сопротивление теплопередаче наружных ограждающих конструкций животноводческих и птицеводческих зданий, сооружений для выращивания растений (теплиц, оранжерей, парников, укрытий и др.) с технологическими тепло- и влаговыделениями при нормируемых параметрах воздуха в помещениях следует определять по формуле (1) с проверкой по условиям тепловлажностного баланса зданий и сооружений в соответствии с указаниями норм технологического проектирования, утвержденных в установленном порядке, и указаниями Пособия по теплотехническому расчету ограждающих конструкций.

2.3. Требуемое сопротивление теплопередаче R_{0}^{\text{тр}} в м2 x ч x °C/ккал заполнений световых проемов (окон, балконных дверей и фонарей) в зависимости от разности расчетных температур внутреннего и наружного воздуха следует принимать по табл. 3.

2.4. Зимнюю температуру наружного воздуха t_{\text{н}} в °C при определении R_{0}^{\text{тр}} по формуле (1) следует принимать по главе СНиП «Строительная климатология и геофизика» с учетом следующих указаний:

а) для «массивных» ограждающих конструкций — среднюю температуру наиболее холодной пятидневки;

б) для «легких» ограждающих конструкций — среднюю температуру наиболее холодных суток;

в) для ограждающих конструкций «средней массивности» — среднюю из указанных в подпунктах «а» и «б» температур.

2.5. Степень массивности ограждающих конструкций следует устанавливать по характеристике их тепловой инерции D, определяемой по формуле

где R_{1} , R_{2} , ..., R_{n} — термические сопротивления отдельных слоев ограждающей конструкции, определяемые по формуле (7);

s_{1} , s_{2} , ..., s_{n} — коэффициенты теплоусвоения материала отдельных слоев ограждающей конструкции (при периоде 24 ч), вычисляемые по формуле (3):

где \lambda — коэффициент теплопроводности материала, принимаемый по табл. 1 Приложения 2;

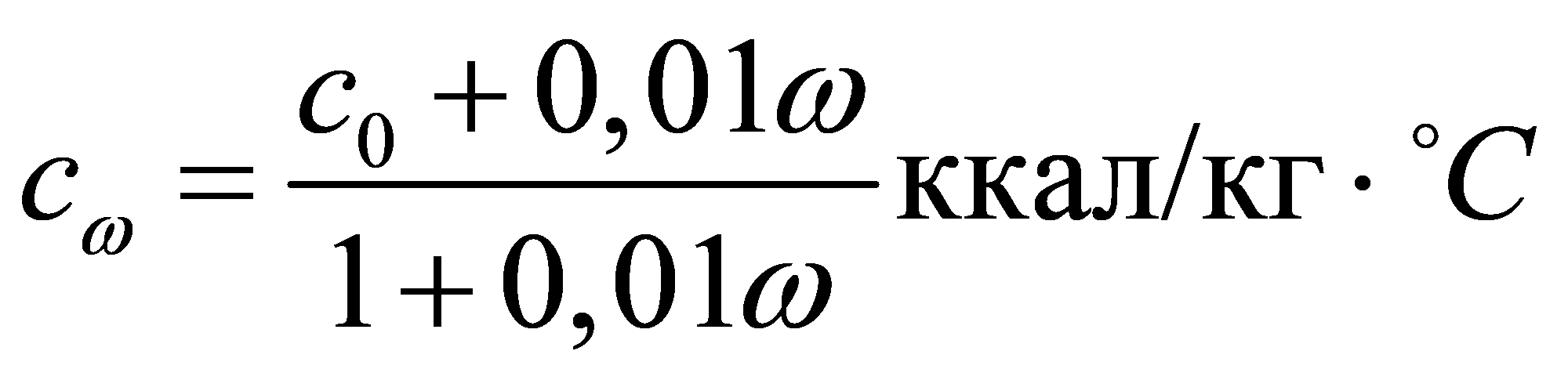

\text{с}_{\omega} — удельная теплоемкость материала, определяемая по формуле (4):

где c_{0} — удельная теплоемкость сухого материала;

\omega — весовая влажность в %.

Величины c_{0} и \omega следует принимать по табл. 1 Приложения 2;

\gamma_{\omega} — объемный вес материала, определяемый по формуле (5):

где \gamma_{0} — объемный вес материала в сухом состоянии, принимаемый по табл. 1 Приложения 2;

\omega — весовая влажность материала \omega_{A} или \omega_{\text{Б}} в %, принимаемая по табл. 1 Приложения 2.

2.6 Ограждающие конструкции следует считать:

а) «легкими» — при D <= 4;

б) «средней массивности» — при 4 < D <= 7;

в) «массивными» — при D > 7.

2.7. Величину сопротивления теплопередаче R_{0} в м2 x ч x °C/ккал многослойных ограждающих конструкций следует определять по формуле:

где \alpha_{\text{в}} — коэффициент теплоотдачи внутренней поверхности ограждающей конструкции, определяемый согласно указаниям п. 2.13 настоящей главы;

\alpha_{\text{н}} — коэффициент теплоотдачи наружной поверхности ограждающей конструкции, определяемый по табл. 7, графа 2;

R_{1} , R_{2} , R_{\text{вп}} , ..., R_{n} — термические сопротивления отдельных слоев ограждающей конструкции, определяемые по формуле (7), и замкнутых воздушных прослоек R_{\text{вп}} , если они имеются в ограждающей конструкции, принимаемые согласно указаниям п. 2.9 настоящей главы.

Примечания. 1. При определении R_{0} ограждающих конструкций со сплошными воздушными, вентилируемыми наружным воздухом прослойками допускается в расчетах учитывать только ту часть конструкции, которая расположена между прослойками и помещением.

2. При вычислении термического сопротивления покрытия с вентилируемыми каналами в расчетах следует принимать полную толщину теплоизолирующего слоя (без учета ослабления каналами), только если диаметр канала не превышает 5 см, а расстояние между каналами не менее 15 см.

2.8. Термическое сопротивление однородной ограждающей конструкции или отдельного слоя многослойной ограждающей конструкции R в м2 x ч x °C/ккал следует определять по формуле:

где \delta — толщина однородной ограждающей конструкции или отдельного слоя многослойной конструкции в м;

\lambda — коэффициент теплопроводности материала, принимаемый по табл. 1 Приложения 2.

2.9. Термическое сопротивление замкнутых воздушных прослоек в наружных ограждающих конструкциях R_{\text{вп}} в м2 x ч x °C/ккал, в зависимости от толщины прослойки, ее расположения и направления теплового потока, следует принимать по табл. 4.

2.10. Величину сопротивления теплопередаче R_{0} в м2 x ч x °C/ккал заполнение световых проемов (окон, балконных дверей и фонарей) следует принимать по табл. 5.

световых проемов (окон, балконных дверей и фонарей)

2.11. Термическое сопротивление ограждающих конструкций R_{\text{в}} в м2 x ч x °C/ккал с неоднородными слоями (различного вида пустотные блоки и камни, кладка с утепляющими вкладышами и т.п.) следует определять расчетом следующим образом:

а) термическое сопротивление ограждающей конструкции в направлении, параллельном тепловому потоку R_{\parallel} , по формуле:

, (8)

где R_{1} , R_{2} , ..., R_{n} — термические сопротивления отдельных участков конструкции по поверхности ограждения, вычисляемые по формуле (6), но без величин и  , или по формуле (7);

F_{1} , F_{2} , ..., F_{n} — площади отдельных участков конструкции по поверхности ограждения;

б) термическое сопротивление ограждающей конструкции в направлении, перпендикулярном тепловому потоку R_{{}^} , для однородных слоев — по формуле (7), а неоднородных слоев — по формуле (8).

Величина термического сопротивления всей ограждающей конструкции R_{{}^} определяется как сумма термических сопротивлений отдельных слоев.

Если величина R_{\parallel} превышает величину R_{{}^} не более чем на 25%, то величина термического сопротивления ограждающей конструкции определяется по формуле:

Если величина R_{\parallel} превышает величину R_{{}^} больше чем на 25%, а также если ограждающая конструкция не является плоской (имеет выступы в плане), то ее термическое сопротивление следует определять на основании расчета температурного поля, руководствуясь указаниями Пособия по теплотехническому расчету ограждающих конструкций.

Примечание. При определении термического сопротивления теплопроводных включений следует учитывать процент армирования и расположение арматуры в конструкции.

2.12. Величину сопротивления теплопередаче многослойных стеновых панелей при наличии в них теплопроводных включений в виде ребер и обрамлений следует определять согласно указаниям Пособия по теплотехническому расчету ограждающих конструкций.

2.13. Коэффициент теплоотдачи внутренней поверхности ограждающей конструкции \alpha_{\text{в}} в ккал/м2 x ч x °C следует принимать по табл. 6.

2.14. Коэффициент теплоотдачи наружной поверхности ограждающей конструкции \alpha_{\text{н}} в ккал/м2 x ч x °C следует определять по табл. 7.

2.15. Скорость ветра v в м/с следует принимать по данным, приведенным в главе СНиП «Строительная климатология и геофизика»:

а) для зимних условий — скорость, равную максимальной скорости из средних скоростей ветра по румбам за январь, повторяемость которых составляет 16% и более;

б) для летних условий — минимальную из средних скоростей ветра по румбам за июль, повторяемость которых составляет 16% и более, но не менее 1 м/с.

2.16. В жилых, общественных зданиях, вспомогательных зданиях промышленных предприятий, а также в отапливаемых производственных зданиях, в которых не допускается образование конденсата на ограждающих конструкциях, температура внутренних поверхностей ограждающих конструкций в местах более теплопроводных включений (диафрагмы, сквозные швы раствора, прокладные ряды, стыки панелей и перемычки и другие элементы фахверка) должна быть не ниже точки росы t_{p} внутреннего воздуха при соответствующей относительной влажности этого воздуха.

2.17. Температура внутренней поверхности ограждающей конструкции \tau_{\text{в}} в °C в местах более теплопроводных включений должна проверяться в соответствии с указаниями Пособия по теплотехническому расчету ограждающих конструкций.

3. ТЕПЛОУСТОЙЧИВОСТЬ ОГРАЖДАЮЩИХ КОНСТРУКЦИЙ И ТЕПЛОВАЯ АКТИВНОСТЬ ПОЛОВ

3.1. При проектировании для районов со среднемесячной температурой июля 20 °C и выше жилых, общественных (больниц, поликлиник, детских яслей-садов), а также тех производственных зданий, в которых по условиям технологии необходимо поддерживать постоянными температуру и относительную влажность воздуха, следует проверять расчетом теплоустойчивость наружных стен и покрытий.

Примечание. Теплоустойчивость ограждающих конструкций допускается не проверять, если характеристика тепловой инерции D стен превышает 4 и перекрытий — 5.

3.2. Амплитуда колебаний температуры внутренней поверхности ограждающих конструкций A_{\tau_{\text{в}}} в °C зданий, указанных в п. 3.1 настоящей главы, не должна быть больше допускаемой, которая определяется по формуле:

где t_{\text{н}} — среднемесячная температура наружного воздуха за июль, принимаемая по главе СНиП «Строительная климатология и геофизика».

Примечание. Требования п. 3.2 настоящей главы не распространяются на остекленные поверхности ограждающих конструкций.

3.3 Амплитуда колебаний температуры внутренней поверхности ограждающей конструкции определяется по формуле:

где A_{t_{\text{н}}}^{\text{усл}} — амплитуда колебаний температуры наружного воздуха с учетом солнечной радиации, определяемая по формуле:

где I_{\text{макс}} и I_{\text{ср}} — соответственно максимальное и среднее суточное значения суммарной солнечной радиации (прямой и рассеянной) за июль на наружные поверхности рассматриваемой ограждающей конструкции, принимаемые по главе СНиП «Строительная климатология и геофизика». При этом для наружных стен следует принимать значения солнечной радиации для вертикальных поверхностей западной ориентации;

\rho — коэффициент поглощения солнечной радиации наружной поверхностью ограждающей конструкции, принимаемый по Приложению 3;

\nu — величина затухания колебаний температуры наружного воздуха в ограждающей конструкции, определяемая согласно указаниям п. 3.4 настоящей главы;

\alpha_{\text{н}} — коэффициент теплоотдачи наружной поверхности ограждающей конструкции;

A_{t_{\text{н}}} — максимальная амплитуда колебания температуры наружного воздуха в июле (половина величины, принимаемой по главе СНиП «Строительная климатология и геофизика»).

3.4. Величину затухания амплитуды колебания температуры наружного воздуха в ограждающей конструкции \nu следует определять по формуле:

В частном случае для однослойной ограждающей конструкции формула (14) будет иметь вид:

где e = 2,718 — основание натуральных логарифмов;

D — характеристика тепловой инерции ограждающей конструкции, определяемая по формуле (2);

s_{1} , s_{2} , ..., s_{n} — коэффициенты теплоусвоения материалов отдельных слоев ограждающей конструкции, определяемые по формуле (3);

Y_{1} , Y_{2} , ..., Y_{n} — коэффициенты, определяемые согласно указаниям п. 3.5 настоящей главы;

\alpha_{\text{в}} — коэффициент теплоотдачи внутренней поверхности ограждающей конструкции, принимаемый согласно указаниям п. 2.13 настоящей главы;

\alpha_{n} — коэффициент теплоотдачи наружной поверхности ограждающей конструкции, принимаемый согласно указаниям п. 2.14 настоящей главы.

Примечания. 1. В формуле (13) порядок нумерации слоев дан в направлении от внутренней поверхности ограждающей конструкции.

2. Если для обеспечения необходимой теплоустойчивости ограждающей конструкции требуется увеличивать сопротивление теплопередаче R_{0^{\text{тр}}} , определяемое по формуле (1), то независимо от результатов расчета увеличивать толщину теплоизоляционного слоя более чем в 1,5 раза не следует.

3.5 Коэффициенты Y отдельных слоев ограждающей конструкции следует определять:

а) если слой имеет D >= 1, то для него Y = s, т.е. коэффициенту теплоусвоения материала этого слоя;

б) если слой имеет D < 1, то для него величину Y следует определять по формуле:

где R — термическое сопротивление слоя ограждающей конструкции, определяемое по формуле (7);

s — коэффициент теплоусвоения материала этого слоя, определяемый по формуле (3);

Y' — коэффициент теплоусвоения наружной поверхности предыдущего слоя, определяемый также по формуле (15);

в) если первый слой ограждающей конструкции имеет D < 1, то для него величину Y_{1} следует определять по формуле:

где R_{1} — термическое сопротивление первого слоя, определяемое по формуле (7);

s_{1} — коэффициент теплоусвоения материала первого слоя, определяемый по формуле (3);

\alpha_{\text{в}} — коэффициент теплоотдачи внутренней поверхности ограждающей конструкции, принимаемый согласно указаниям п. 2.13 настоящей главы.

Примечания. 1. При наличии в ограждающей конструкции воздушной прослойки коэффициент теплоусвоения ее наружной поверхности Y следует определять по формуле (15), принимая для слоя воздуха s = 0.

2. Определение величин Y производится последовательно, начиная с первого слоя, считая от внутренней поверхности ограждающей конструкции.

3.6. Полы жилых, общественных, вспомогательных и отапливаемых производственных зданий и сооружений должны иметь показатель тепловой активности B_{0}\text{в ккал}/\text{м}^{2} \cdot \text{ч}^{1/2 \circ}\text{С} не более требуемого B_{0}^{\text{тр}} , определяемого по табл. 8.

3.7. Полы для зданий и сооружений следует принимать в соответствии с главой СНиП по проектированию полов.

Примечания. 1. Для полов, не предусмотренных в указанной главе СНиП, показатели тепловой активности следует определять расчетом в соответствии с указаниями Пособия по теплотехническому расчету ограждающих конструкций.

2. Требования к полам животноводческих и птицеводческих зданий приведены в главе СНиП по проектированию животноводческих и птицеводческих зданий и сооружений.

4. СОПРОТИВЛЕНИЕ ВОЗДУХОПРОНИЦАНИЮ ОГРАЖДАЮЩИХ КОНСТРУКЦИЙ

4.1. Сопротивление воздухопроницанию наружных ограждающих конструкций R_{\text{ои}} в м2 x ч x мм вод. ст./кг должно быть не меньше требуемого (R_{\text{ои}}^{\text{тр}}) .

Примечания. 1. Требование п. 4.1 настоящей главы не распространяется на наружные стены, сопротивление воздухопроницанию которых R_{\text{ои}}^{\text{р}} \geq 20 , либо когда поток воздуха через ограждающие конструкции G меньше 0,5 кг/м2 x ч, а также на покрытия с кровлей из рулонных воздухонепроницаемых материалов.

Поток воздуха через ограждающие конструкции G следует определять по формуле (17):

где \Delta p — разность давления воздуха у наружной и внутренней поверхностей ограждающих конструкций, определяемая по формуле (19);

R_{\text{ои}} — сопротивление воздухопроницанию наружных ограждающих конструкций, определяемое по формуле (21).

2. Сопротивление воздухопроницанию слоев R_{\text{ои}} , отделяющих в наружных стенах замкнутую воздушную прослойку от наружного воздуха, должно быть не менее 0,4 м2 x ч x мм вод. ст./кг.

4.2 Требуемое сопротивление воздухопроницанию R_{\text{ои}}^{\text{тр}} следует определять по формуле:

где \epsilon — коэффициент, принимаемый по табл. 9;

\Delta p — разность давлений воздуха у наружной и внутренней поверхностей ограждающих конструкций зданий и сооружений с естественной вытяжной вентиляцией, для нижнего этажа следует принимать по формуле:

где H — высота здания или сооружения в м;

v — скорость ветра, принимаемая согласно требованиям п. 2.15 настоящей главы, но не менее 5 м/с и не менее 8 м/с для I подзоны Северной строительно-климатической зоны;

\gamma_{\text{н}} , \gamma_{\text{в}} — объемные веса соответственно наружного и внутреннего воздуха, определяемые по формуле:

где t — температуры внутреннего или наружного воздуха, принимаемые: для внутреннего воздуха — согласно указаниям п. 2.2 настоящей главы, для наружного воздуха — равной средней температуре наиболее холодной пятидневки;

\beta — коэффициент, учитывающий несовпадение во времени принятых в расчете скорости ветра и температуры наружного воздуха, принимаемый: 0,6 — для европейской части территории СССР, расположенной севернее 52° с.ш., для центральных районов Западной (до 68° с.ш.) и Восточной (до 70° с.ш.) Сибири, Иркутской области, Бурятской АССР, Читинской и Амурской областей, для территорий (за исключением прибрежных районов до высоты над уровнем моря не более 500 м) Сахалинской, Камчатской, Магаданской областей, Чукотского национального округа, Хабаровского и Приморского краев, а также для районов Средней Азии и Закавказья (за исключением Апшеронского полуострова); 1,2 — для прибрежных районов Приморского края до высоты над уровнем моря не более 500 м; 1 — для остальной территории СССР.

4.3. Сопротивление воздухопроницанию наружных ограждающих конструкций R_{\text{ои}} в м2 x ч x мм вод. ст./кг следует определять по формуле:

где R_{\text{ои}_{1}} , R_{\text{ои}_{2}} , ..., R_{\text{ои}_{n}} — сопротивления воздухопроницанию отдельных слоев или элементов ограждающих конструкций, принимаемые по Приложению 4.

4.4. Количество воздуха, проникающего через окна жилых и общественных зданий G_{0} в кг/м2 x ч, должно быть не более допустимых значений воздухопроницаемости G_{0}^{\text{тр}} в кг/м2 x ч, приведенных в табл. 10.

4.5. Количество воздуха в кг, проходящего в 1 ч через 1 м2 площади окна, G_{0} следует определять по формуле:

где А и Б — параметры, принимаемые по табл. 11;

\Delta p определяется по формуле (19).

Примечание. При расчете воздухопроницаемости окон зданий и сооружений, указанных в примечании 4 к п. 2.2 настоящей главы, и производственных зданий следует учитывать требования норм технологического проектирования.

5. ВЛАЖНОСТНЫЙ РЕЖИМ ОГРАЖДАЮЩИХ КОНСТРУКЦИЙ

5.1. Влажность материалов ограждающих конструкций зданий и сооружений при нормальных условиях эксплуатации не должна быть выше допускаемой.

Расчет влажностного режима следует производить, руководствуясь указаниями Пособия по теплотехническому расчету ограждающих конструкций.

5.2. Допускаемую весовую влажность материалов ограждающих конструкций зданий и сооружений следует принимать по табл. 12.

ограждающих конструкций

5.3. Не требуют расчета влажностного режима следующие ограждающие конструкции (как удовлетворяющие требованиям п. 5.1 настоящей главы):

а) наружные ограждающие конструкции помещений с сухим режимом;

б) однослойные наружные стены помещений с нормальным режимом;

в) двухслойные наружные стены помещений с нормальным режимом, если внутренний слой стены выполнен из тяжелого бетона, железобетона или других материалов с сопротивлением паропроницанию R_{\text{вп}} \geq 12 ;

г) трехслойные наружные стены с внутренним и наружным слоями из бетона или железобетона или других малопаропроницаемых материалов:

помещений с нормальным режимом, если отношение сопротивления паропроницанию внутреннего слоя к сопротивлению паропроницанию наружного слоя больше 1,2;

помещений с влажным режимом, если отношение сопротивлений паропроницанию указанных слоев больше 1,5.

Примечание. Для ограждающих конструкций, не указанных в п. 5.3 настоящей главы, влажностный режим следует определять расчетом в соответствии с указаниями Пособия по теплотехническому расчету ограждающих конструкций.

5.4. Сопротивление паропроницанию R_{\text{п}} в м2 x ч x мм рт. ст./г отдельного слоя ограждающей конструкции следует определять по формуле:

, (23)

где \delta — толщина слоя ограждающей конструкции в м;

\mu — коэффициент паропроницаемости слоя ограждающей конструкции, принимаемый по табл. 1 Приложения 2.

Примечание. Величину сопротивления паропроницанию для листовых материалов следует принимать по Приложению 5.

5.5. В наружных ограждающих конструкциях, на внутренней поверхности которых допускается конденсация водяного пара или внутренние поверхности которых по технологическим условиям производства требуют промывания водой, необходимо предусматривать устройство с внутренней стороны стены водонепроницаемого слоя (например, из бетона с добавками, придающими ему водонепроницаемость; облицовка глазурованными керамическими плитами; нанесение водоотталкивающих покрасок).

5.6. Над помещениями с повышенной влажностью внутреннего воздуха \varphi_{\text{в}}>75\% рекомендуется применять вентилируемые конструкции покрытий, а при технико-экономическом обосновании — чердачные перекрытия. При этом части конструкции, расположенные ниже воздушной прослойки, а также чердачные перекрытия должны иметь сопротивление паропроницанию не менее величины, определяемой по формуле:

R_{\text{п}}^{\text{тр}} = 1,2(e_{\text{в}} - e_{\text{н}})\text{м}^{2} \cdot \text{ч} \cdot \text{ммрт}.\text{ст}./\text{г} , (24)

e_{\text{н}} — парциальное давление водяного пара наружного воздуха (среднее за три зимних месяца) в мм рт. ст.

5.7. Для зданий, строящихся в прибрежных районах с продолжительными дождями и ветром, следует применять наружные стены с водонепроницаемым слоем с наружной стороны.

6. СОПРОТИВЛЕНИЕ ТЕПЛОПЕРЕДАЧЕ ОГРАЖДАЮЩИХ КОНСТРУКЦИЙ ИЗ ЭКОНОМИЧЕСКИХ УСЛОВИЙ

6.1. Сопротивление теплопередаче ограждающих конструкций (наружных стен, покрытий, чердачных перекрытий и перекрытий над проездами, неотапливаемыми подвалами и подпольями) из экономических условий следует определять по формуле:

, (25)

где \text{Б}_{\text{к}} — удельные капитальные вложения в устройство системы теплоснабжения;

\text{Б}_{\text{э}} — годовые удельные эксплуатационные затраты на отопление;

\text{Т}_{\text{н}} — нормативный срок окупаемости дополнительных капитальных вложений;

\lambda — коэффициент теплопроводности материала однослойной ограждающей конструкции или теплоизолирующего слоя многослойной ограждающей конструкции, принимаемый по табл. 1 Приложения 2;

K_{\text{огр}} — стоимость 1 м3 однослойной ограждающей конструкции или теплоизолирующего слоя многослойной ограждающей конструкции.

2. Повышение сопротивления наружных ограждающих конструкций теплопередаче следует осуществлять, как правило, путем применения эффективных теплоизоляционных материалов. Толщину наружных ограждающих конструкций допускается увеличивать только при замене изношенных форм или реконструкции действующих предприятий.

6.2. При проектировании наружных ограждающих конструкций зданий с характеристиками помещений, предусмотренными в примечании 3 к табл. 2, а также однослойных стен из кирпича разрешается R_{0}^{\text{эк}} не определять.

6.3. Если увеличение сопротивления теплопередаче ограждающей конструкции вызывает необходимость усиления несущих конструкций зданий, то следует сопоставить приведенные затраты на ограждающую конструкцию при R_{0}^{\text{эк}} с приведенными затратами при той предельной толщине теплоизолирующего слоя, при которой усиления конструкции не требуется, и принять вариант с меньшими приведенными затратами.

6.4 Экономически целесообразный уровень теплозащиты зданий следует определять по формуле:

\text{П}_{\text{сум}} = \text{П}_{\text{ст}}f_{\text{ст}} + \text{П}_{\text{зап}}f_{\text{зап}} + \text{П}_{\text{покр}}f_{\text{покр}} = \text{минимум},\text{в руб}. , (26)

где \text{П}_{\text{сум}} — суммарные приведенные из экономических условий затраты на ограждающие конструкции зданий, руб.,

\text{П}_{\text{ст}} , \text{П}_{\text{зап}} , \text{П}_{\text{покр}} — приведенные из экономических условий затраты на наружные стены, заполнения световых проемов и покрытия (чердачные перекрытия), руб./м2;

f_{\text{ст}} , f_{\text{зап}} , f_{\text{покр}} — суммарные площади соответствующих ограждающих конструкций зданий, м2.

6.5. Приведенные из экономических условий затраты на наружные стены и покрытия (чердачные перекрытия) зданий следует определять по формуле:

. (27)

6.6 Приведенные из экономических условий затраты на заполнения световых проемов следует определять:

а) для жилых, общественных и вспомогательных зданий промышленных предприятий высотой до 25 м при отсутствии систем приточной вентиляции по формуле:

\text{П}_{\text{зап}} = (1 + 0,05\text{Т}_{\text{н}})K_{\text{зап}} + \frac{\text{Б}_{\text{к}} + \text{Б}_{\text{э}}\text{Т}_{\text{н}}}{R_{0}^{\text{зап}}} \text{руб}./\text{м}^{2} , (28)

0,05 — коэффициент, учитывающий затраты на амортизационные отчисления и текущий ремонт заполнения светового проема;

Примечание. Сопротивление теплопередаче из экономических условий заполнений световых проемов следует определять с учетом требования примечания 1 к п. 6.1 настоящей главы.

Приложение 1

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ ТЕПЛОТЕХНИЧЕСКИХ ВЕЛИЧИН И ИХ РАЗМЕРНОСТИ

Приложение 2

ВЕЛИЧИНЫ ТЕПЛОТЕХНИЧЕСКИХ ХАРАКТЕРИСТИК СТРОИТЕЛЬНЫХ МАТЕРИАЛОВ И КОНСТРУКЦИЙ (УСЛОВИЯ ЭКСПЛУАТАЦИИ А И Б ПРИНИМАЮТСЯ ПО ТАБЛ. 2)

Таблица 1

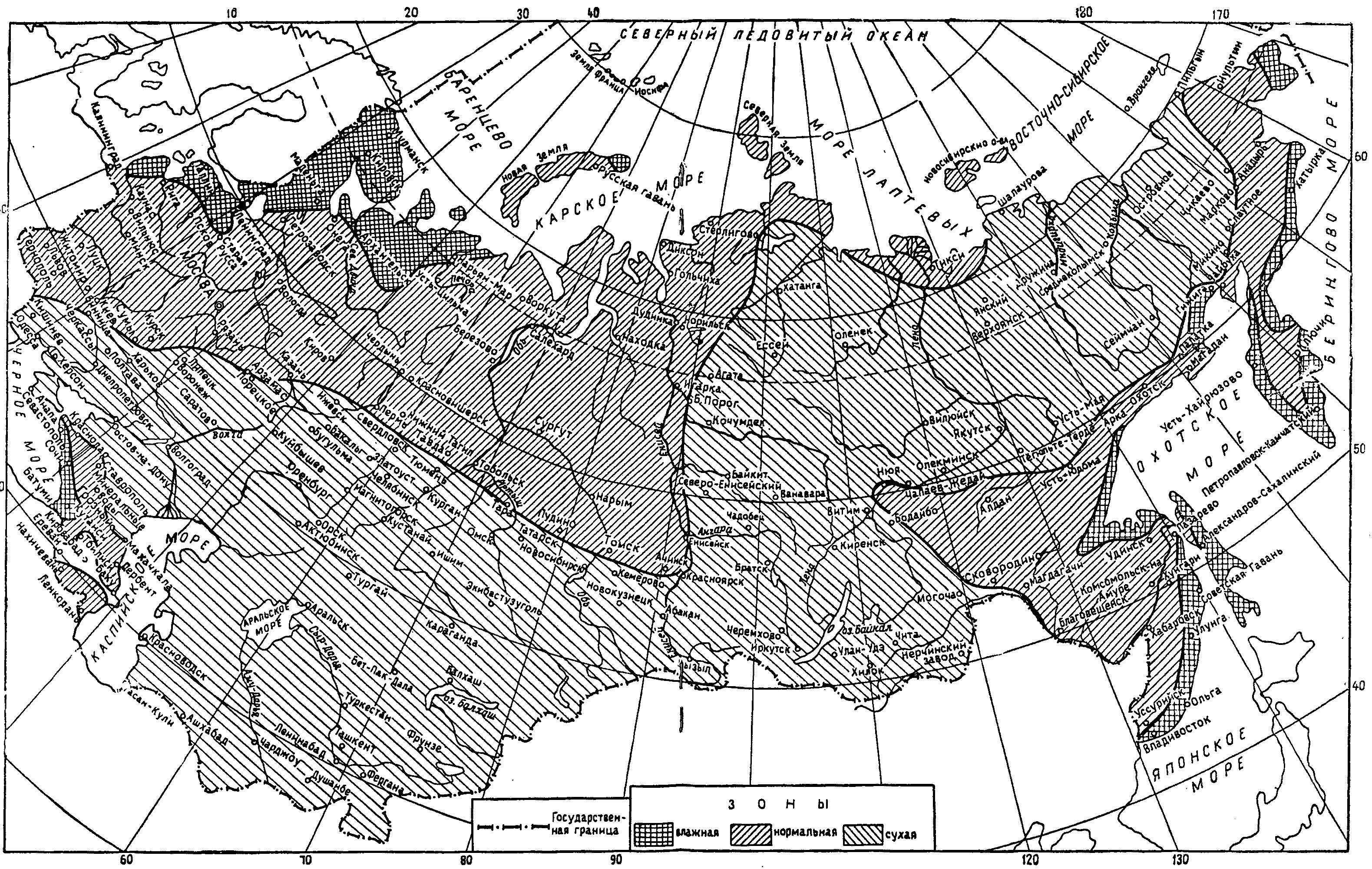

Карта к приложению 2

ОГРАЖДАЮЩИХ КОНСТРУКЦИЙ
