от 29 декабря 1978 г. № 257

СТРОИТЕЛЬНЫЕ НОРМЫ И ПРАВИЛА

СНиП II-76-78

ЧАСТЬ II. НОРМЫ ПРОЕКТИРОВАНИЯ

ГЛАВА 76. СПОРТИВНЫЕ СООРУЖЕНИЯ

1 июля 1979 года

Глава СНиП II-76-78 «Спортивные сооружения» разработана ЦНИИЭП зрелищных зданий и спортивных сооружений им. Б.С. Мезенцева с участием КиевЗНИИЭП Государственного комитета по гражданскому строительству и архитектуре при Госстрое СССР.

С введением в действие настоящей главы утрачивают силу:

глава СНиП II-Л.11-70 «Спортивные сооружения. Нормы проектирования»;

Указания по проектированию лыжных баз (трасс, трамплинов и зданий) — ВСН 3-71/Госгражданстрой;

Указания по проектированию сооружений для стрелкового спорта (тиров и стрельбищ) - ВСН 6-71/Госгражданстрой.

Редакторы — инж. Л.Г. Сурков (Госстрой СССР), инж. Н.А. Глинкина (Госгражданстрой при Госстрое СССР), инженеры М.Я. Исаев, И.С. Швейцер, канд. техн. наук Г.В. Ясный (ЦНИИЭП зрелищных зданий и спортивных сооружений им. Б.С. Мезенцева).

Внесены Государственным комитетом по гражданскому строительству и архитектуре при Госстрое СССР.

Утверждены Постановлением Государственного комитета СССР по делам строительства от 29 декабря 1978 г. № 257.

Взамен СНиП II-Л.11-70.

1. ОБЩИЕ ПОЛОЖЕНИЯ

1.1. Настоящие нормы должны соблюдаться при проектировании новых и реконструируемых крытых и открытых спортивных сооружений (с трибунами и без трибун для зрителей), в том числе:

плоскостных сооружений;

спортивных залов;

катков с искусственным льдом;

бассейнов;

лыжных баз;

тиров и стрельбищ.

Примечание. При проектировании спортивных сооружений следует соблюдать также требования главы СНиП по проектированию общественных зданий и сооружений.

1.2 Пропускную способность спортивных сооружений в зависимости от их назначения по видам спорта следует принимать:

открытых плоскостных спортивных сооружений, спортивных залов и катков — по табл. 1; бассейнов — по табл. 2; лыжных баз; тиров и стрельбищ — по заданию на проектирование.

Таблица 1

<*> Приведенные размеры допускается принимать в строительных осях зала при условии привязки конструкций к осям не более 0,5 м внутрь зала.

<**> При нескольких футбольных полях в комплексе открытых плоскостных спортивных сооружений не более половины из них допускается принимать размером 98 x 64 м (поле для игры — 90 x 60 м).

<***> При количестве открытых площадок более пяти (более двух в зале) расчетную пропускную способность следует принимать 8 чел. в смену на каждую открытую площадку, а в помещении — из расчета 80 или 100 м2 (в зависимости от принятых размеров площадки) на одного занимающегося в смену.

<1> Размеры приведены в чистоте, включая забеги и зону безопасности.

<2> В залах для спортивных игр высота должна быть выдержана в пределах поля для игры. За полем для игры допускается плавное уменьшение высоты, но не менее чем до 3 м в пределах общих размеров площадки, приведенных в вертикальных графах 2 и 3 настоящей таблицы. В крытых катках высота должна быть выдержана над ледяной площадкой.

<3> В таблице приведен размер отдельно расположенного поля; обычно размещается на поле для футбола.

<4> При размещении в составе спортивного ядра с круговой легкоатлетической дорожкой длиной 400 м (см. Прил. 1, рис. 9) забеги принимаются исходя из размеров беговой дорожки и секторов для легкой атлетики.

Примечания. 1. Пропускную способность и размеры универсальных открытых плоскостных спортивных сооружений и спортивных залов (для попеременных занятий различными видами спорта) следует принимать по наибольшему из показателей, приведенных в настоящей таблице для этих видов спорта, а спортивных ядер и залов (манежей) для легкой атлетики — в зависимости от состава и количества отдельных мест занятий, предназначаемых для одновременного использования.

При проектировании универсальных спортивных залов в малых населенных пунктах и в сельской местности, предназначаемых для попеременного проведения уроков физического воспитания школьников со спортивными занятиями населения, допускается принимать следующие уменьшенные размеры залов (в строительных осях):

24 x 12 x 6 м — с расчетной пропускной способностью 30 — 35 чел. в смену;

30 x 15 x 7 м — с расчетной пропускной способностью 50 — 55 чел. в смену.

2. Пропускная способность залов определена из условий проведения учебно-тренировочных занятий.

Таблица 2

<*> В числителе приведен размер для крытых ванн, в знаменателе — для открытых.

Примечания. 1. При совмещении водного поло в одной ванне с прыжками в воду и плаванием допускается принимать длину ванн 33 1/3 м и ширину — не менее указанной в Прил. 1 (рис. 18). В этом случае пропускную способность каждой дорожки для плавания (шириной 2,5 м) следует принимать 12 чел. в смену.

2. Размеры и пропускную способность универсальных ванн (для плавания, водного поло и прыжков в воду) следует принимать по наибольшим данным.

3. Отклонения в длине ванн для спортивного плавания (в том числе универсальных) допускаются только в сторону увеличения в пределах: для ванн длиной 50 м — 0,03 м; 33 1/3 — 0,02 м; 25 м — 0,015 м. При съемных пластинах электрохронометражного устройства длина ванны должна быть увеличена на толщину пластин.

4. В крытых бассейнах допускается проектировать одну ванну для обучения не умеющих плавать детей от 7 до 10 лет попеременно с детьми старше 10 до 14 лет; глубину воды следует принимать 0,8 м в мелкой части и 1,05 м — в глубокой с понижением уровня при занятиях детей младшего возраста до 0,6 и 0,85 м соответственно.

2. ГЕНЕРАЛЬНЫЕ ПЛАНЫ

2.1. При размещении спортивных сооружений, определении их состава и размеров земельного участка, а также решении вопросов, связанных с устройством автостоянок, необходимо соблюдать требования глав СНиП по проектированию планировки и застройки городов, поселков и сельских населенных пунктов и проектированию защиты от шума. Состав и количество основных спортивных сооружений определяется заданием на проектирование.

2.2. Общая площадь озеленения земельного участка спортивного сооружения, включая площадь ветро- и пылезащитных полос древесных и кустарниковых насаждений, а также площадь газонных покрытий полей и площадок и питомника для выращивания дерна, должна составлять не менее 30% площади земельного участка открытых плоскостных спортивных сооружений и 35% площади земельного участка открытого бассейна.

Примечание. Для участков крытых спортивных сооружений, а также открытых спортивных сооружений, размещаемых в парках, садах и скверах, общая площадь озеленения не нормируется.

2.3. Проезды и пешеходные дорожки следует предусматривать ко всем сооружениям, располагаемым на земельном участке. Проезды должны иметь усовершенствованное облегченное или переходное покрытие. Тип покрытия пешеходных дорожек не нормируется.

2.4. Перед трибунами открытых спортивных сооружений следует предусматривать свободные площади из расчета 0,5 м2 на одно зрительское место.

2.5. Ширина путей эвакуации зрителей на земельном участке спортивных сооружений должна приниматься из расчета 1 м на 500 зрителей.

2.6. На земельных участках спортивных сооружений должен выделяться хозяйственный блок (склады, гаражи и др.) с отдельным внешним въездом.

Помещения, предназначаемые для хранения взрывоопасных и легковоспламеняющихся материалов, следует размещать в отдельном здании не менее чем II степени огнестойкости.

2.7. Земельный участок спортивного сооружения должен иметь не менее двух въездов и двух входов.

2.8. Площадки и поля для спортивных игр (кроме площадок для городков), а также спортивные ядра следует ориентировать продольными осями в направлении север — юг; допускаемое отклонение не должно превышать +/- 20°. Площадки для городков следует ориентировать (торец с валом) на север, северо-восток или восток.

При размещении на площадках для учебно-тренировочных занятий мест для толкания ядра и метания диска, молота, копья, гранаты, мяча необходимо обеспечивать ориентацию этих мест на север, северо-восток или восток.

Примечание. При наличии в составе спортивных сооружений нескольких полей для спортивных игр одного вида допускается ориентация продольных осей одной трети этих полей в направлении восток — запад.

2.9. Пути передвижения занимающихся в спортивной одежде не должны, как правило, пересекаться с путями передвижения зрителей.

2.10. При наличии на земельном участке спортивных сооружений площадок с газонным покрытием в составе спортивного сооружения следует предусматривать питомник для выращивания дерна. Площадь питомника следует принимать из расчета 15% площади газонного покрытия одной площадки, а при наличии двух и более площадок — 10% их общей площади.

2.11. По периметру земельного участка открытых спортивных сооружений следует предусматривать ветро- и пылезащитные полосы древесных и кустарниковых насаждений шириной до 5 м со стороны проездов местного значения и до 10 м со стороны магистральных дорог с интенсивным движением транспорта.

Примечания. 1. Ширину полосы насаждений по периметру групп открытых спортивных сооружений следует принимать 3 м.

2. При расположении открытых спортивных сооружений в парках, садах и скверах полоса насаждений вдоль их земельного участка не нормируется.

2.12. У входов и выходов из зданий крытых спортивных сооружений с местами для зрителей следует предусматривать свободные площади из расчета 0,3 м2 на одно место.

2.13. Открытые ванны и площадки для подготовительных занятий следует размещать с отступом от красных линий застройки не менее 15 м, а ванны, кроме того, на расстоянии не менее 100 м от жилых зданий.

2.14. По внешнему периметру обходной дорожки открытой ванны следует предусматривать стационарную ограду.

2.15. Устройства для прыжков в воду открытых ванн следует ориентировать на север или северо-восток.

2.16. Размеры, конфигурация и профиль участка лыжной базы должны обеспечивать возможность размещения на нем здания базы, лыжных, горнолыжных трасс и трамплинов для прыжков на лыжах в зависимости от назначения базы (вида лыжного спорта).

2.17. Трассы для лыжных гонок, биатлона и массового катания не должны пересекаться с шоссейными дорогами и железнодорожными путями. Прокладка трасс по плохо замерзающим рекам, озерам и болотам, а также по участкам с густым кустарником не допускается.

2.18 Склоны для горнолыжных трасс должны быть лавинобезопасными.

2.19. Протяженность, уклоны отдельных участков, общие перепады высот и ширина трасс для лыжных гонок, биатлона, слалома, слалома-гиганта, скоростного спуска и специального скоростного спуска должны отвечать требованиям правил по данным видам спорта и Единой всесоюзной спортивной классификации, утвержденной Комитетом по физической культуре и спорту при Совете Министров СССР.

Уклон трасс для массового катания с гор не должен превышать 25°; протяженность трасс не нормируется.

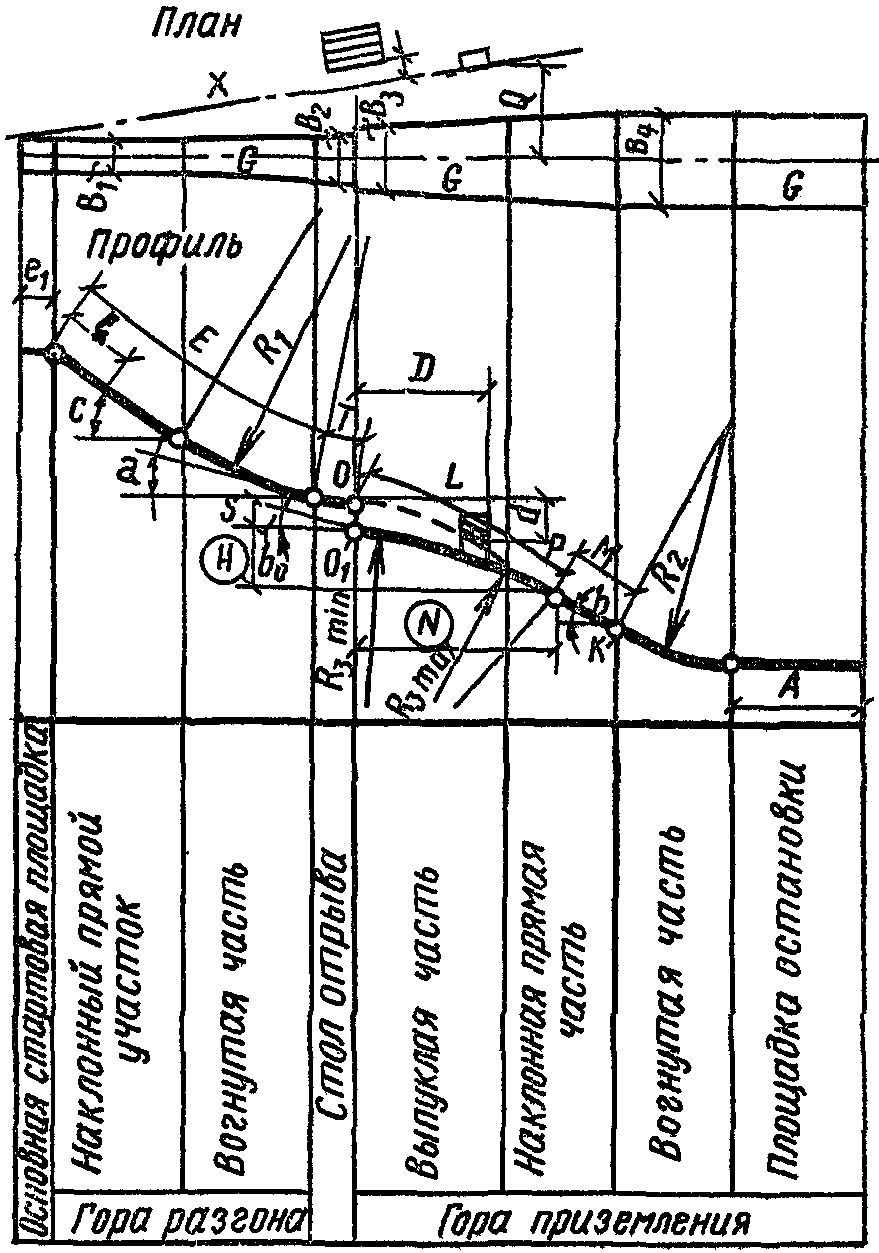

2.20. Склон горы, выбираемый для трамплина, должен иметь профиль, максимально близкий к профилю намечаемого к строительству трамплина, быть защищенным от бокового ветра и снежных заносов и ориентированным на север (оптимально), северо-восток или восток. Сооружение трамплинов на склонах, обращенных на юг, юго-запад и запад, не допускается.

2.21. Участки открытых тиров для стрельбы из пневматического и малокалиберного оружия следует размещать на расстоянии 2 км от населенных пунктов, тиры для стрельбы из крупнокалиберного оружия — на расстоянии 6 км.

Полуоткрытые тиры следует размещать на расстоянии более 300 м от жилых и общественных зданий.

2.22. На участках открытых тиров, при отсутствии поперечных перехватов, следует предусматривать зоны безопасности («излетные поля»), размеры которых (считая от линии огня) должны приниматься для открытых тиров (для стрельбы всех видов, кроме стрельбы из крупнокалиберной стандартной и произвольной винтовки) длиной по направлению стрельбы не менее 1,5 км и шириной в каждую из сторон не менее 0,25 км, а для открытых тиров (для стрельбы из крупнокалиберной стандартной и произвольной винтовки) — соответственно 4,5 и 0,6 км.

Примечание. На участке стрельбища между смежно размещенными тирами «излетные поля» не предусматриваются.

2.23. На территории стрельбища вблизи здания со вспомогательными помещениями следует предусматривать плац для построений и парадов участников соревнований размерами 60 x 20 м (на стрельбищах, предназначаемых для соревнований республиканского и более высокого масштаба — размерами 100 x 30 м).

2.24. В открытых тирах направление стрельбы должно приниматься с юга на север; отклонение не должно превышать 15°.

3. ОБЪЕМНО-ПЛАНИРОВОЧНЫЕ И КОНСТРУКТИВНЫЕ РЕШЕНИЯ ЗДАНИЙ И СООРУЖЕНИЙ

ОБЩИЕ ТРЕБОВАНИЯ

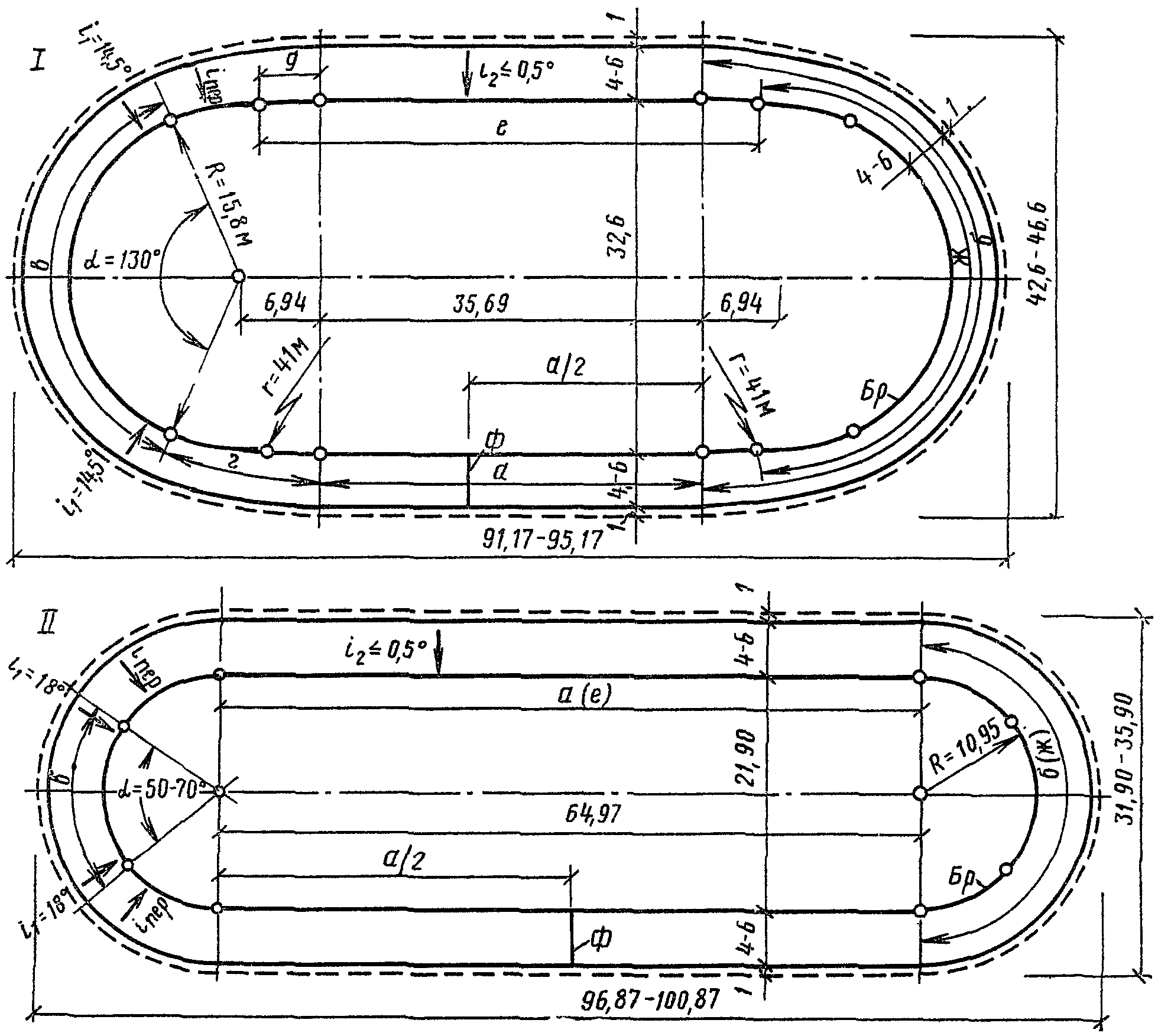

3.1. Размеры открытых плоскостных спортивных сооружений и исходные параметры для определения размеров спортивных залов и крытых катков в зависимости от назначения по видам спорта следует принимать по табл. 1, бассейнов — по табл. 2, а тиров в зависимости от вида стрельбы — по табл. 3.

Таблица 3

Примечания. 1. В тирах допускается предусматривать устройство различных мишенных установок для попеременного проведения разных видов стрельбы на одну и ту же и промежуточные дистанции.

2. На стрельбищах для учебно-тренировочных занятий состав тиров и количество стрелковых мест в них устанавливается заданием на проектирование.

3.2. В крытых спортивных сооружениях пути передвижения занимающихся (в спортивной одежде) не должны пересекаться с путями передвижения зрителей.

ОТКРЫТЫЕ ПЛОСКОСТНЫЕ СПОРТИВНЫЕ СООРУЖЕНИЯ

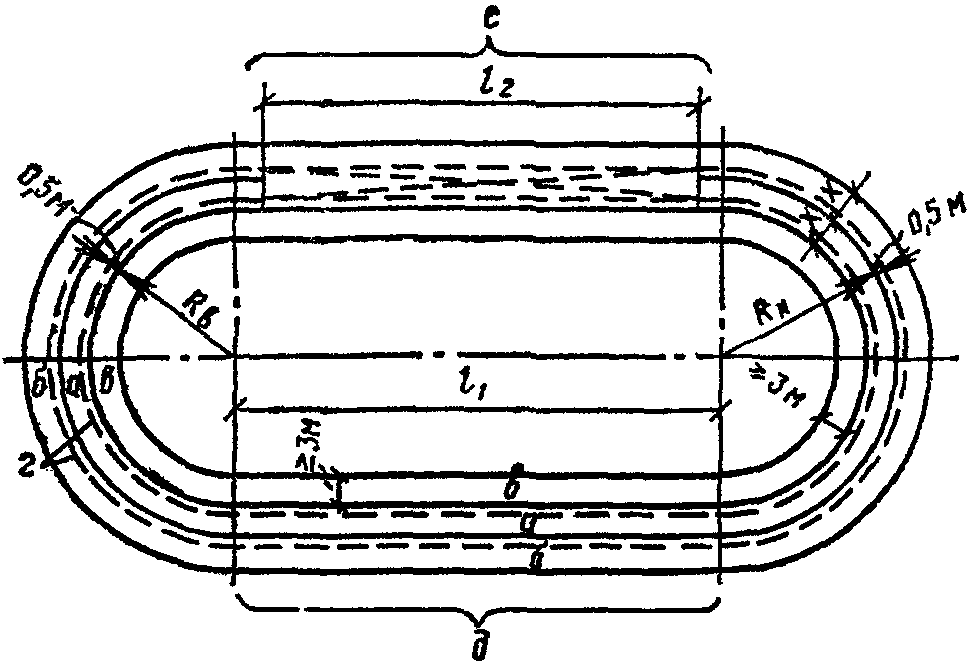

3.3. Открытые плоскостные спортивные сооружения должны иметь специальные покрытия с ровной и нескользкой поверхностью, не теряющей своей несущей способности при переувлажнении (в том числе из синтетических материалов). Травяное покрытие (спортивный газон) должно быть низким, густым, устойчивым к вытаптыванию и частой стрижке, а также к засушливой и дождливой погоде.

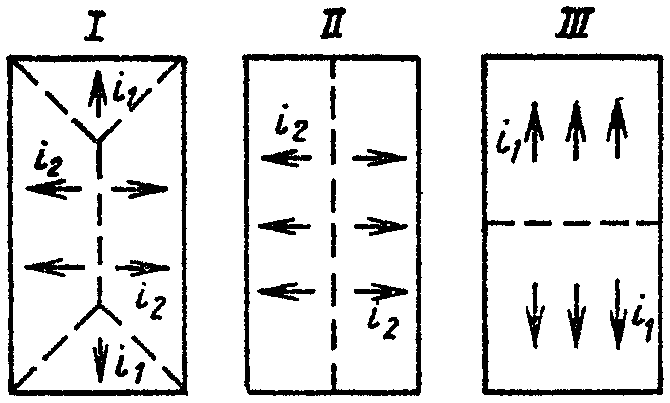

3.4. Покрытие открытых спортивных сооружений должно иметь уклоны, величину и направление которых следует принимать согласно Приложению 1, рис. 13 и таблице к нему.

3.5. Под газонными покрытиями и покрытиями из неводостойких специальных смесей по маловодопроницаемым подстилающим грунтам следует устраивать дренаж.

3.6 Площадки для тенниса и городков должны иметь ограждения.

Ограждение площадки для тенниса (или группы этих площадок) следует предусматривать на протяжении не менее 6 м от углов площадки вдоль боковых линий и в торцах высотой 3 м, а в остальной части вдоль боковых линий — 1 м. Между площадками, размещаемыми в группе, устройство ограждений вдоль боковых линий не предусматривается.

Высота ограждения площадки для городков должна приниматься в торце (вдоль вала) — 3 м, а по остальным сторонам площадки — 1 м.

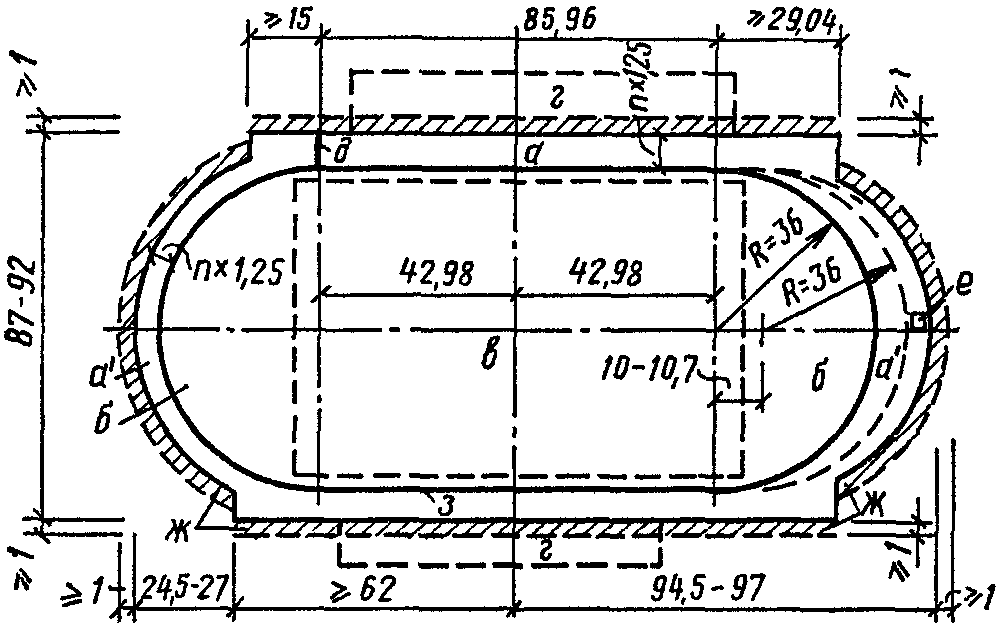

Спортивное ядро должно иметь ограждение (по внешнему периметру) высотой 0,5 м.

В ограждениях следует предусматривать ворота шириной 3,5 м и калитки.

Примечание. При наличии барьера перед первым рядом трибун, заполняемых сверху, ограждение спортивного ядра может не предусматриваться.

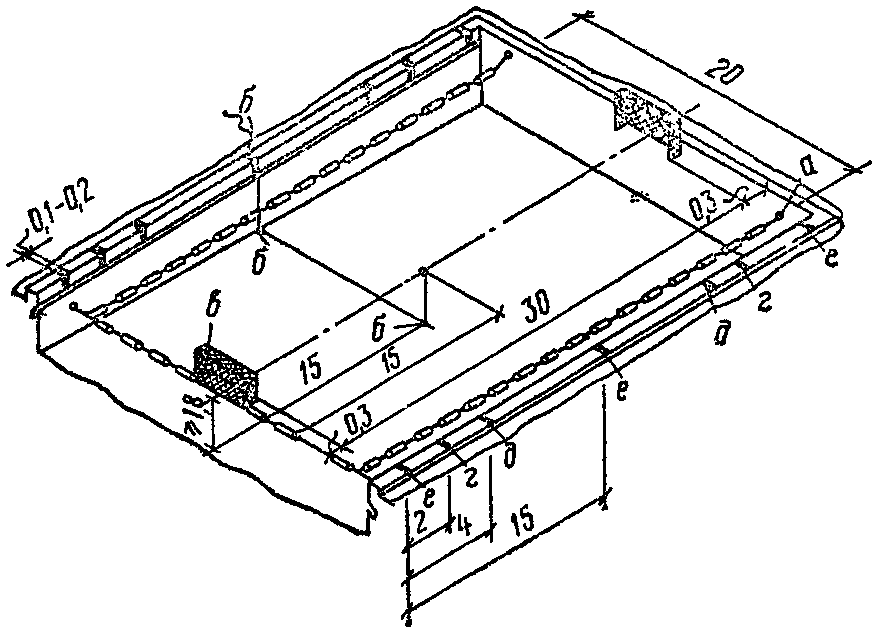

3.7. По периметру поля для игры в хоккей следует предусматривать устройство жестко укрепленных бортов высотой 1,15 м от поверхности льда. Сопряжения боковых и лицевых бортов должны быть выполнены по дуге радиусом 8,5, но не менее 7 м.

С внешней стороны лицевых бортов (включая закругления) следует предусматривать ограждения высотой 3 м от верхнего края борта. При наличии за ограждением мест для зрителей оно должно быть прозрачным и не разрушаться от ударов шайбы.

СПОРТИВНЫЕ ЗАЛЫ

3.8. В универсальных спортивно-зрелищных залах, предназначаемых также для проведения эстрадных концертов, следует предусматривать эстраду, как правило, размерами 24 x 18 м (включая часть ее за кулисами).

3.9. Несущие и ограждающие конструкции спортивных залов должны быть рассчитаны с учетом нагрузок от встроенного и переносного оборудования (конструкции для баскетбольных щитов, консоли для гимнастических колец, гимнастические перекладины, стойки для волейбола и др.), предусмотренного Табелем оборудования и инвентаря, утвержденным Комитетом по физической культуре и спорту при Совете Министров СССР.

3.10. Залы для спортивной гимнастики, тяжелой атлетики, легкой атлетики и футбола следует располагать, как правило, на первом этаже, а в залы для легкой атлетики и футбола должен быть обеспечен въезд автомашин.

В спортивно-зрелищных залах с трибунами на 300 и более зрителей отметка пола арены не должна быть выше отметки пола второго надземного этажа.

3.11. Помосты для занятий с тяжестями не должны быть связаны с полом зала, а при размещении их на первом этаже и с фундаментами здания. При расчете фундаментов и междуэтажных перекрытий под помостами залов для тяжелой атлетики следует учитывать ударную нагрузку от штанги массой 250 кг, падающей на помост с высоты 2,4 м, а в других залах (в местах, где предусмотрены помосты) — штанги массой 180 кг.

3.12. Внутренние поверхности ограждающих конструкций спортивных залов должны быть окрашены в светлые тона, а стены и двери, кроме того, должны быть гладкими и допускать уборку влажным способом.

3.13. Поверхность пола (в том числе из синтетических материалов) должна быть горизонтальной, гладкой, нескользкой, а конструкция пола — упругой.

Устройство земляных покрытий полов или покрытий из неводостойких (пылящих) специальных смесей не допускается.

3.14. В залах для легкой атлетики в местах приземления в прыжках в длину и тройном прыжке в полу зала должны устраиваться ямы, отвечающие требованиям, приведенным в Приложении 1, рис. 1. На поворотах круговой беговой дорожки следует предусматривать устройство виражей, отвечающих требованиям, приведенным в Приложении 1, рис. 10.

В полу залов для учебно-тренировочных занятий по спортивной гимнастике у гимнастических снарядов следует устраивать ямы для приземления с мягким заполнителем. Размеры ям, их размещение следует принимать по заданию на разработку технологической части проекта. Конструкция ям должна позволять закрывать их щитами заподлицо с поверхностью пола зала.

Примечание. В универсальных залах, предназначаемых для спортивной гимнастики и спортивных игр, ямы для приземления у гимнастических снарядов допускается не предусматривать.

3.15. Двери спортивного зала, через которые транспортируется спортивное оборудование, а также проемы из зала в помещение инвентарной должны быть шириной не менее 1,8 м. Проемы в инвентарные допускается не заполнять.

Примечание. В залах для учебно-тренировочных занятий по спортивным играм с мячом открытые проемы в инвентарные должны закрываться свободно висящими сетками, препятствующими попаданию мячей в инвентарную.

3.16. Конструкция заполнения световых проемов должна обеспечивать возможность протирки стекол.

3.17 В залах, предназначаемых для спортивных игр с мячом, следует предусматривать:

устойчивую к ударам мяча конструкцию заполнения световых проемов или защитные устройства;

защиту светильников от повреждения мячом.

Кроме того, в этих залах:

поверхность и окраска стен и потолков должна быть устойчива к ударам мяча;

внутренняя поверхность стен на высоту не менее 1,8 м должна быть вертикальной, без выступов или проемов;

двери не должны иметь выступающих наличников и быть заподлицо со стеной.

3.18. При залах для учебно-тренировочных занятий по легкой атлетике или футболу, а также при трех и более спортивных залах другого назначения, размещенных в одном здании, следует предусматривать общее помещение для индивидуальной силовой подготовки занимающихся размером не менее 12 x 6 x 4 м.

При универсальном спортивно-зрелищном зале с местами для 1500 зрителей и более следует предусматривать зал для разминки перед соревнованиями и для спортивных игр размером 30 x 18 x 8 м.

Примечания. 1. В случае расположения универсального спортивно-зрелищного зала и зала для спортивных игр в одном здании зал для разминки и спортивных игр предусматривать не следует.

2. При зале для разминки и спортивных игр необходимо предусматривать раздевальные (с душевыми и уборными при них), из расчета пропускной способности зала — 32 чел. в смену; при помещении для индивидуальной силовой подготовки занимающихся раздевальные предусматривать не следует.

3. Для одного и двух залов допускается предусматривать помещение для индивидуальной силовой подготовки занимающихся размером 9 x 4,5 x 4 м.

КАТКИ С ИСКУССТВЕННЫМ ЛЬДОМ

3.19. В составе спортивного сооружения с универсальным спортивно-зрелищным залом с искусственным льдом и трибунами вместимостью более 2500 зрителей допускается предусматривать каток с искусственным льдом для учебно-тренировочных занятий по хоккею и фигурному катанию.

3.20. В составе катков с искусственным льдом следует предусматривать помещение для индивидуальной силовой подготовки размером не менее 12 x 6 x 4 м, а для занятий по фигурному катанию, кроме того, — помещение для индивидуальной акробатической подготовки размером не менее 12 x 6 x 4,8 м и хореографический класс размером 12 x 12 x 4,8 м.

Примечание. В универсальных спортивно-зрелищных крытых сооружениях с искусственным льдом с количеством мест более 1500 следует дополнительно предусматривать зал для разминки и спортивных игр размером 30 x 18 x 8 м, в этом случае помещение для индивидуальной акробатической подготовки не предусматривается.

3.21. При хореографическом классе следует предусматривать раздевальные (с душевыми и уборными при них) из расчета пропускной способности 30 чел. в смену; при помещении для индивидуальной акробатической и силовой подготовки раздевальные не предусматриваются.

3.22. Залы крытых катков должны отвечать требованиям, предъявляемым к залам для легкой атлетики и футбола и изложенным в п. 3.10 настоящей главы.

3.23. В универсальных спортивно-зрелищных крытых сооружениях с искусственным льдом, предназначенных в том числе для эстрадных концертов, следует предусматривать эстраду размером 24 x 18 м (включая закулисную часть эстрады). Площадку для выступлений балета на льду следует принимать размером 44 x 22 — 24 м. В случае размещения такой площадки поперек арены для хоккея допускается устройство за пределами арены дополнительной ледяной площадки размером 14 x 22 — 24 м.

3.24. Укладка системы холодильных труб, в том числе замоноличенных в плиту из теплопроводного материала, на пучинистые грунты не допускается.

3.25. Конструкция и размеры охлаждающей плиты катка для хоккея должны обеспечивать возможность установки и крепления бортов, окаймляющих поле для игры, в соответствии с требованиями п. 3.7 настоящей главы.

3.26. Разность отметок в плоскости поверхности охлаждающей плиты катков с искусственным льдом не должна превышать 0,005 м.

В универсальных спортивно-зрелищных залах с искусственным льдом должна обеспечиваться возможность создания ледяной поверхности разных размеров в соответствии с предусмотренной трансформацией арены.

3.27. При расчете конструкций охлаждающей плиты и основания под нее следует учитывать дополнительную временную нагрузку на плиту от проезда машин по уходу за льдом и грузовых автомашин исходя из нормативной автомобильной нагрузки Н-10 (для нормального автомобиля).

3.28. Для отвода воды в дождевую канализацию должны предусматриваться каналы за пределами охлаждающей плиты.

Каналы, устраиваемые в крытых катках, должны перекрываться съемными щитами, верхняя поверхность которых должна быть заподлицо с полом зала катка.

ОТКРЫТЫЕ И КРЫТЫЕ БАССЕЙНЫ

3.29. Размеры ванн бассейнов в зависимости от их назначения следует принимать в соответствии с данными, приведенными в табл. 2.

3.30. Ванны для обучения не умеющих плавать детей в возрасте от 7 до 14 лет следует предусматривать в каждом бассейне и размещать, как правило, в отдельном помещении.

В открытых бассейнах круглогодичного действия ванны для обучения не умеющих плавать детей в возрасте от 7 до 14 лет следует размещать в отапливаемых помещениях, а в открытых бассейнах сезонного действия — предусматривать открытыми.

Примечание. Для крытых и открытых бассейнов круглогодичного действия допускается предусматривать устройство дополнительных открытых ванн сезонного действия для обучения неумеющих плавать.

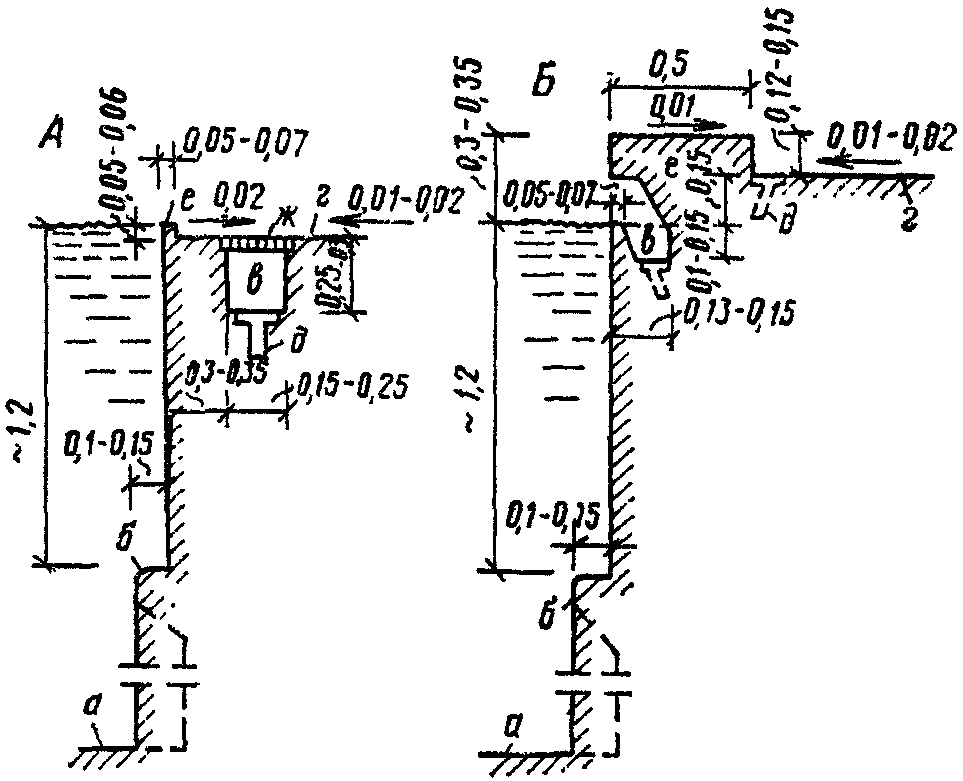

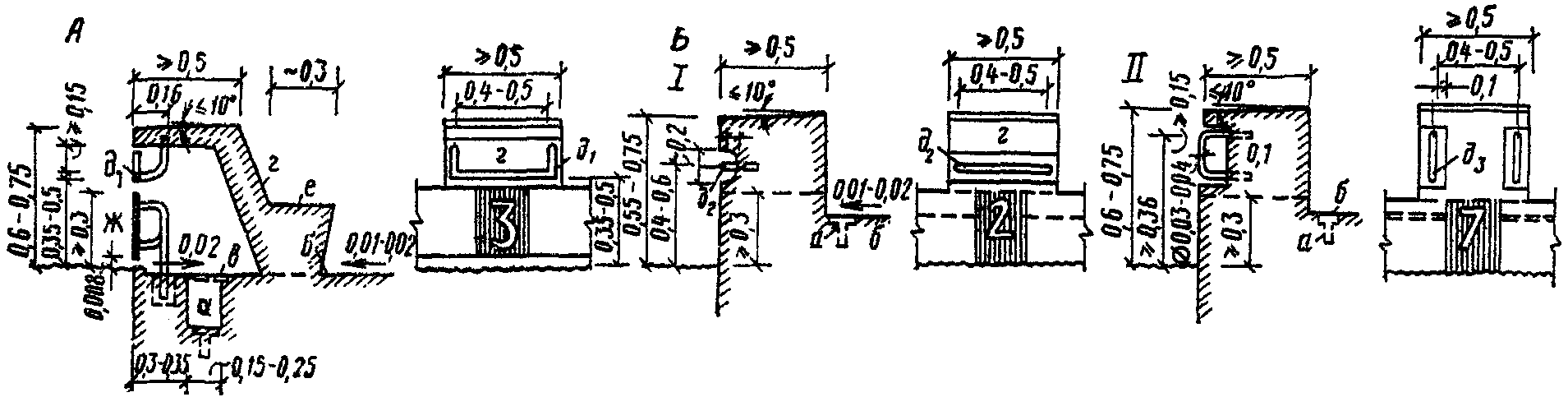

3.31. Профиль продольных и торцовых стенок ванны следует принимать в соответствии с требованиями, приведенными в Прил. 1 (рис. 14 и 15).

Для ванн длиной 50 м следует предусматривать по три, а для ванн длиной 25 и 33 1/3 м — по две лестницы с каждой продольной стороны; для ванн меньшей длины — одну лестницу.

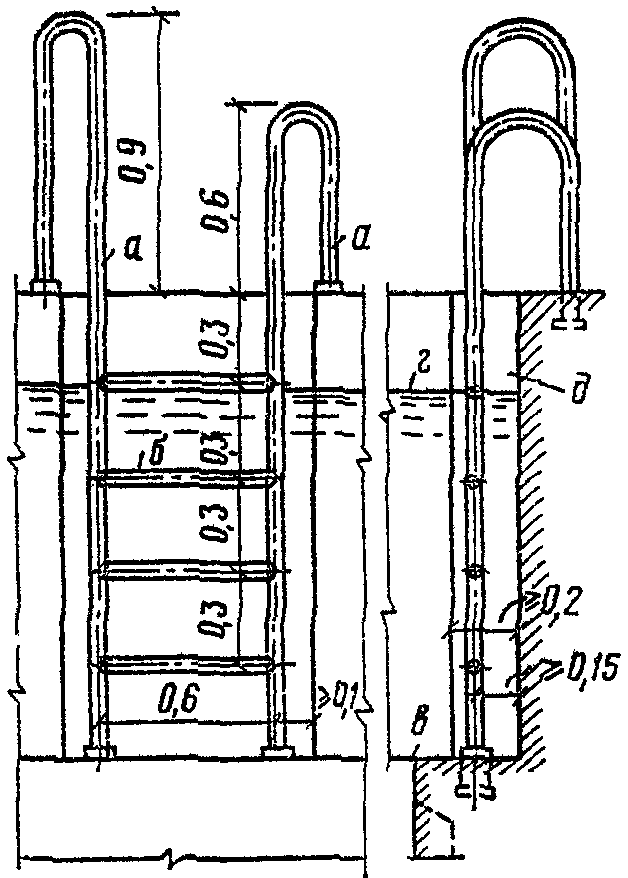

Лестницы должны устраиваться в соответствии с требованиями, приведенными в Прил. 1 (рис. 16).

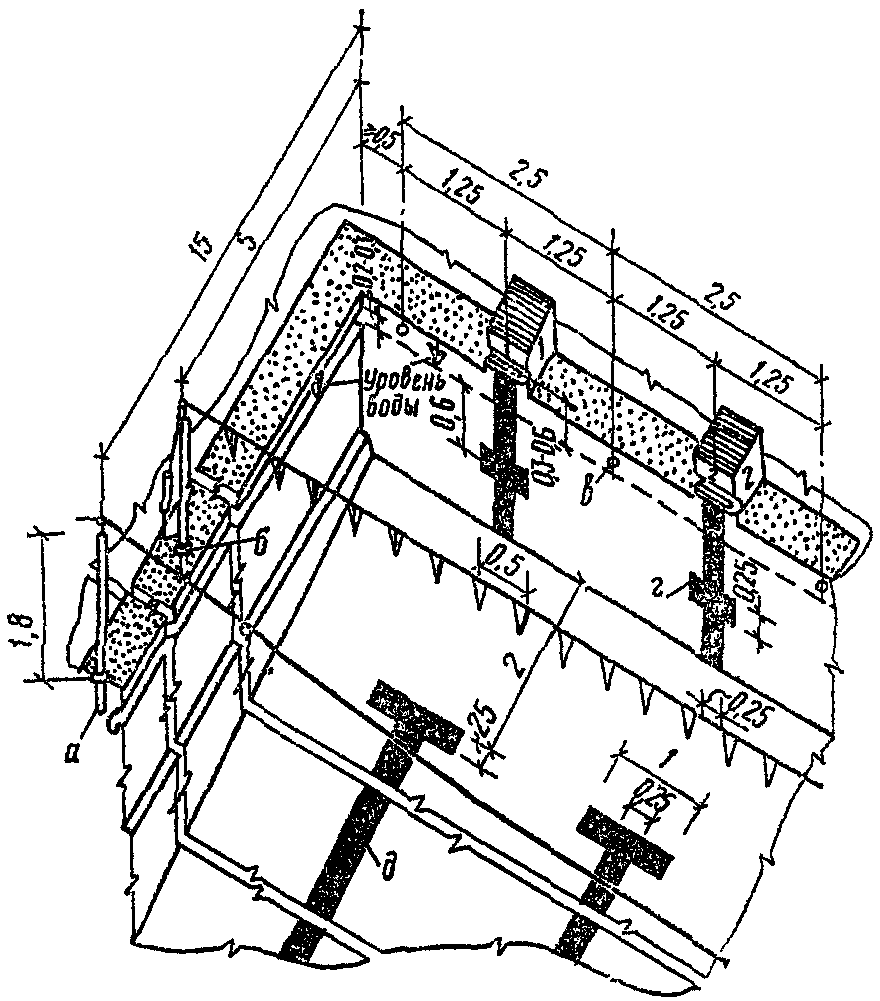

3.32. На стенках и дне ванн для спортивного плавания следует в соответствии с требованиями, приведенными в Прил. 1 (рис. 17), размечать оси дорожек и предусматривать установку закладных деталей, а на стенках и дне ванн для водного поло, в соответствии с требованиями, приведенными в Прил. 1 (рис. 18) — наносить полосы на бортах и предусматривать установку закладных деталей.

3.33. Устройство смотровых окон для наблюдения за движениями занимающихся под водой в ваннах длиной 25 м и менее, а также во всех открытых ваннах не допускается.

Иллюминаторы для подсвета воды допускается предусматривать только для крытых ванн длиной 50 м с трибунами для зрителей.

Для доступа к смотровым окнам и иллюминаторам следует предусматривать подходы шириной не менее 1,2 м и высотой не менее 1,8 м.

3.34. Конструкции стенок и дна ванн должны обеспечивать водонепроницаемость, сопротивляемость размыву, устойчивость к применяемым химическим реагентам.

3.35. Внутренняя поверхность дна и стенок ванны должна быть светлых тонов и гладкой. Дно на глубине менее 1,8 м (в том числе и в выплывах) не должно быть скользким. Торцовые стенки ванн для спортивного плавания (в надводной части — на высоту не менее 0,3 м и в подводной части — на глубину не менее 0,8 м) должны быть вертикальными, параллельными друг другу и нескользкими.

3.36. Уклон дна ванн к местам выпуска воды (в торцах или в середине ванны) следует принимать не менее 0,01 и не более 0,03. В ваннах для прыжков в воду (в том числе в глубокой части универсальных ванн) уклон дна следует принимать согласно данным, приведенным в Прил. 1 (рис. 12 и таблица к нему).

Примечание. В мелкой части универсальных ванн длиной 25 м, предназначенных для спортивного плавания и прыжков в воду, допускается увеличение уклона дна, но не более чем до 0,045.

3.37. В ванны открытых бассейнов круглогодичного действия следует устраивать выплывы (каналы с водой) из душевых; в ванны для спортивного плавания выплывы должны устраиваться в продольных стенках.

Ширина выплыва должна приниматься 1,8 м, а глубина (за пределами здания) — не менее 0,9 м. Над выплывами в стене здания следует предусматривать гидравлические затворы, а на обходной дорожке — переходные мостики. Выплывы следует устраивать раздельные для мужчин и женщин.

3.38. По периметру ванн следует предусматривать обходную дорожку шириной не менее 1,5 м у крытых и не менее 2 м у открытых ванн (считая от внешней грани борта ванны), а по ее внешней границе в крытых бассейнах — стационарные скамьи шириной не менее 0,3 м и длиной из расчета 0,5 пог. м на одного занимающегося в смену.

Ширину обходной дорожки, предусматриваемой вдоль бортов со стартовыми тумбочками, следует принимать не менее 3 м; ширина обходной дорожки в местах размещения трамплинов и вышек должна приниматься с учетом габаритов этих устройств и обеспечения подходов к ним, но не менее 4 м в ваннах с не выступающими бортами и 3,5 м — с выступающими бортами.

При расположении ванны для спортивного плавания и ванны для прыжков в воду торцами друг к другу обходную дорожку между ними следует принимать шириной 5 м.

Поверхность обходной дорожки должна быть нескользкой и иметь уклон 0,01 — 0,02 в сторону трапов.

Примечания. 1. Обходную дорожку ванн для обучения неумеющих плавать допускается принимать шириной 0,75 м вдоль трех бортов, а поверхность обходной дорожки следует, как правило, предусматривать на 0,9 — 1 м ниже верха борта ванны.

2. Ширину обходных дорожек 25-метровых ванн, размещаемых в залах длиной 30 м (в строительных осях), допускается уменьшать до:

1 м — вдоль торцовых стенок без стартовых тумбочек;

2,2 м — вдоль торцовых стенок со стартовыми тумбочками (при борте, выступающем над уровнем воды).

3.39. Поверхность обходной дорожки и скамей должна быть устойчива к применяемым химическим реагентам, поддаваться очистке и дезинфекции, а в залах ванн, кроме того, обогреваться. При покрытии обходной дорожки из нетеплопроводных материалов обогрев допускается не предусматривать.

3.40. Проектами крытых бассейнов следует предусматривать возможность осмотра и ремонта стенок и дна ванн длиной 50 м с внешней стороны.

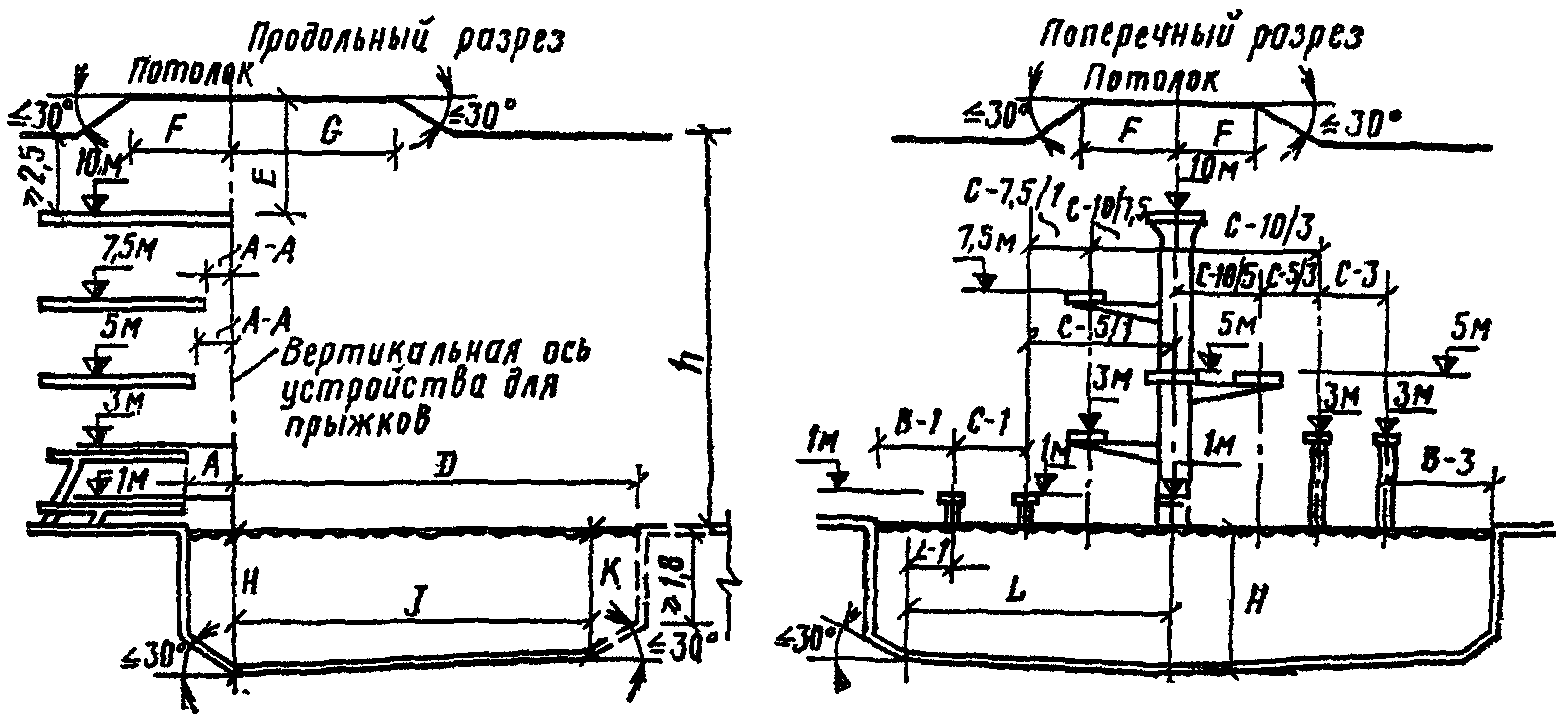

3.41. Размеры и взаимное расположение устройств для прыжков в воду, высоту залов с универсальными ваннами (в местах расположения устройств для прыжков), а также высоту залов со специализированными ваннами для прыжков в воду следует принимать в соответствии с требованиями, приведенными в Прил. 1 (рис. 12 и таблице к нему).

Высоту залов для ванн (от уровня поверхности обходной дорожки) без устройств для прыжков в воду и без мест для зрителей следует принимать с учетом обеспечения нормы кратности обмена воздуха, приведенной в табл. 20, и подвижности воздуха, отвечающей требованиям п. 5.3 настоящей главы, но не более:

6 м — при длине ванны 50 м;

5,5 м — при длине ванны 25 м;

4,2 м — залов с ваннами для занятий групп общей физической подготовки и оздоровительного плавания;

3,6 м — залов с ваннами для обучения неумеющих плавать.

3.42. Внутренняя поверхность ограждающих конструкций залов для ванн должна быть влагостойкой.

3.43. Проектами крытых бассейнов следует предусматривать залы для подготовительных занятий, а при открытых бассейнах — открытые площадки (из расчета 4,5 м2 на одного занимающегося по суммарной пропускной способности всех открытых ванн бассейна).

Размеры залов для подготовительных занятий следует принимать:

24 x 12 м и высотой 6 м — при ваннах длиной 50 м или при специализированных ваннах для прыжков в воду;

18 x 9 м и высотой 5,4 м — при ваннах длиной 25 м.

Залы для подготовительных занятий должны удовлетворять требованиям пп. 3.9, 3.11 - 3.13 и 3.15 - 3.17, а площадки - пп. 3.4 - 3.5 настоящей главы.

Примечание. В крытых бассейнах с ванной размером 25 x 8,5 м зал для подготовительных занятий допускается не предусматривать.

ЛЫЖНЫЕ БАЗЫ

3.44. Места старта и финиша лыжных гонок и биатлона должны располагаться не ближе 10 м и не далее 100 м друг от друга; место финиша должно располагаться с учетом обеспечения видимости трассы на расстоянии не менее чем 50 м и ограждаться съемным барьером высотой не менее 0,6 м.

Места стартов и финишей должны располагаться на одном открытом участке.

На финише трасс, используемых для соревнований, следует устраивать павильон для судейской коллегии (см. табл. 7, п. 30).

3.45. Для биатлона следует предусматривать открытый тир (для стрельбы из малокалиберного оружия на дистанцию 50 м), размещаемый на расстоянии от старта гонки не менее 4 км, и от финиша — не менее 2 км.

Ширина огневой позиции на одного стреляющего должна быть 2,5 м, глубина — 2,8 м.

Мишенные щиты должны размещаться на расстоянии не менее 1,5 м друг от друга.

В тирах, предназначаемых для соревнований республиканского и более высокого масштаба, на линии мишеней следует устраивать блиндаж.

В проекте тира должны учитываться требования пп. 3.64, 3.66 и 3.74 - 3.76 настоящей главы.

3.46. Схемы горнолыжных трасс должны быть согласованы с Комитетом по физической культуре и спорту при Совете Министров СССР.

3.47. На участках горнолыжных трасс при наличии отдельных препятствий (деревьев, валунов и др.), расположенных по границам участка, должны предусматриваться защитные ограждения.

3.48. На стартах горнолыжных трасс должны устраиваться горизонтальные стартовые площадки длиной не менее 4 м и шириной 3 м с ограждением высотой 0,6 м. Для слалома-гиганта, скоростного спуска и специального скоростного спуска, кроме того, следует предусматривать ветрозащитные устройства.

В районе стартовых площадок горнолыжных трасс допускается устраивать павильоны для укрытия и обогрева горнолыжников, судей, дежурного персонала медицинской и горноспасательной служб (см. табл. 7, п. 31).

3.49. Вдоль трасс слалома-гиганта и скоростного спуска допускается устраивать помещения (хижины) для размещения дежурного персонала медицинской и горноспасательной служб и хранения инвентаря (см. табл. 7, п. 32).

3.50. За финишем горнолыжных трасс (кроме трасс для специального скоростного спуска) следует устраивать ровные, свободные от препятствий площадки для остановки за финишем. Площадки должны быть ограждены барьером высотой 0,6 м и иметь размеры не менее 50 м в длину и ширину — для слалома и слалома-гиганта и не менее 150 м в длину и 120 м в ширину — для скоростного спуска. Длину площадок допускается сокращать при наличии контруклона.

3.51. На месте финиша горнолыжных трасс (кроме трасс специального скоростного спуска), используемых для соревнований, следует устраивать павильон с застекленными проемами, обращенными в три стороны: к трассе, к финишу и к площадке остановки.

Павильон следует размещать в плоскости финиша в пределах огражденной площадки, на расстоянии 15 — 20 м от ближайшей финишной стойки (см. табл. 7, п. 33).

3.52. План и профиль трамплинов с расчетной длиной прыжка 50 м и более должны быть согласованы Комитетом по физической культуре и спорту при Совете Министров СССР, а трамплинов с расчетной длиной прыжка от 20 до 50 м — комитетами по физической культуре и спорту при советах министров союзных республик.

При проектировании комплекса трамплинов для прыжков на лыжах разность расчетной длины прыжка должна быть не менее 15 м.

3.53. Продольный профиль и размеры трамплина в плане исходя из заданной расчетной длины прыжка следует принимать в соответствии с Приложением 2.

3.54. В зависимости от склона горы профили трамплинов следует проектировать с учетом планировки естественного склона горы (естественный трамплин) или с использованием естественного склона горы в комбинации с искусственной конструкцией — эстакадой (искусственный трамплин). Проектирование трамплина, полностью расположенного на эстакаде, как правило, не допускается.

3.55. Трамплины по обеим сторонам криволинейной (вогнутой) части дорожки разгона, стола отрыва и горы приземления должны иметь стационарные борты-шаблоны для контроля за уровнем снегового покрова. Верх бортов-шаблонов должен соответствовать расчетному профилю трамплина.

3.56. Вдоль одной стороны горы приземления и горы разгона следует предусматривать лестницу шириной 0,9 м, огражденную перилами и ведущую к стартовым площадкам трамплина. Площадки лестничных маршей должны устраиваться не более чем через каждые 8 м (по высоте).

3.57. Полотно трамплинов должно быть с обеих сторон ограждено барьером. Высота барьера на эстакаде — 1,1 м, а на склоне горы (в том числе по внешнему периметру площадки остановки) и у стола отрыва — 0,4 м. Со стороны лестницы барьер должен быть глухим.

3.58. Стартовые площадки трамплинов с расчетной длиной прыжка 50 м и более должны иметь ветрозащитные устройства.

3.59. Для снегозадержания часть полотна трамплина, размещенная на естественном склоне, должна быть одернована, а на эстакаде поперек полотна должны предусматриваться поперечные бруски сечением 3 x 3 см через каждые 0,3 м на горе приземления и 0,5 м — на горе разгона.

3.60 На трамплинах с расчетной длиной прыжка 20 м и более следует предусматривать устройство:

а) дополнительных стартовых площадок;

б) судейской вышки;

в) трибуны для тренеров (для трамплинов, предназначаемых для соревнований республиканского и более высокого масштаба, — на 40 мест).

Расположение и устройство дополнительных стартовых площадок и судейской вышки, а также расположение трибуны для тренеров следует принимать в соответствии с требованиями, приведенными в табл. 7 п. 34 и в Прил. 2 к настоящей главе.

Примечание. На трамплинах с расчетной длиной прыжка менее 20 м вместо трибуны следует устраивать площадку (помост) для тренеров размерами не менее 4 x 3 м (в плане).

3.61. Кабина для судьи-информатора (диктора) должна предусматриваться у трамплинов с трибуной для зрителей. Кабина должна размещаться на противоположной от судейской вышки стороне трамплина в месте, обеспечивающем обзор всех фаз прыжка и оценок судей (см. табл. 7, п. 35).

ТИРЫ И СТРЕЛЬБИЩА

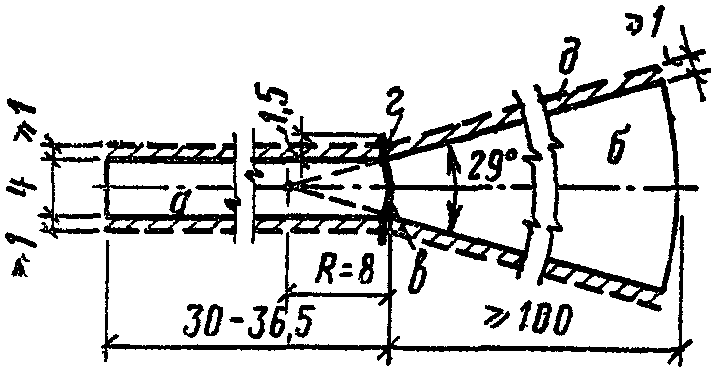

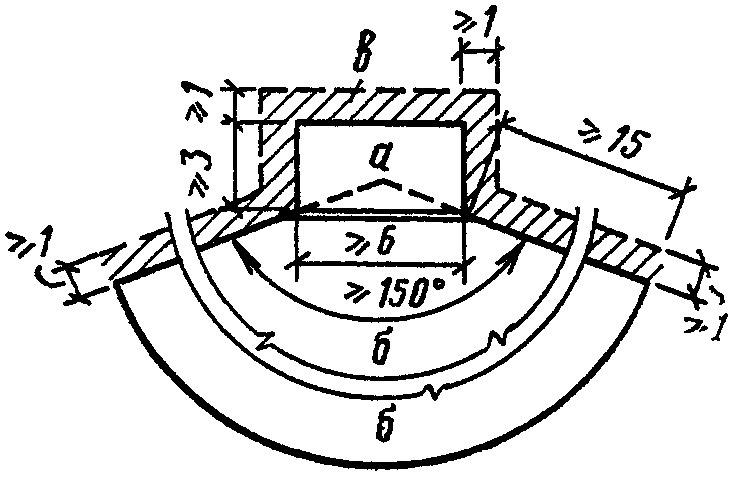

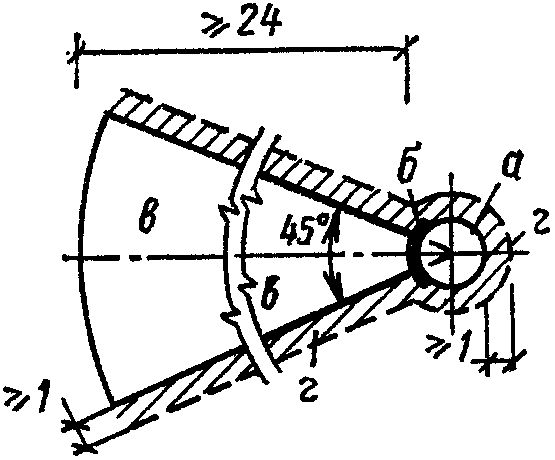

3.62. Конструктивные и планировочные решения огневой зоны крытых, полуоткрытых и открытых тиров, составы основных помещений и сооружений, а также требования к проектированию тиров приведены в Прил. 1 (рис. 19).

Примечание. Отдельно стоящие открытые и встроенные крытые тиры (в том числе размещаемые в подвальных помещениях) допускается проектировать только для стрельбы из малокалиберного и пневматического оружия.

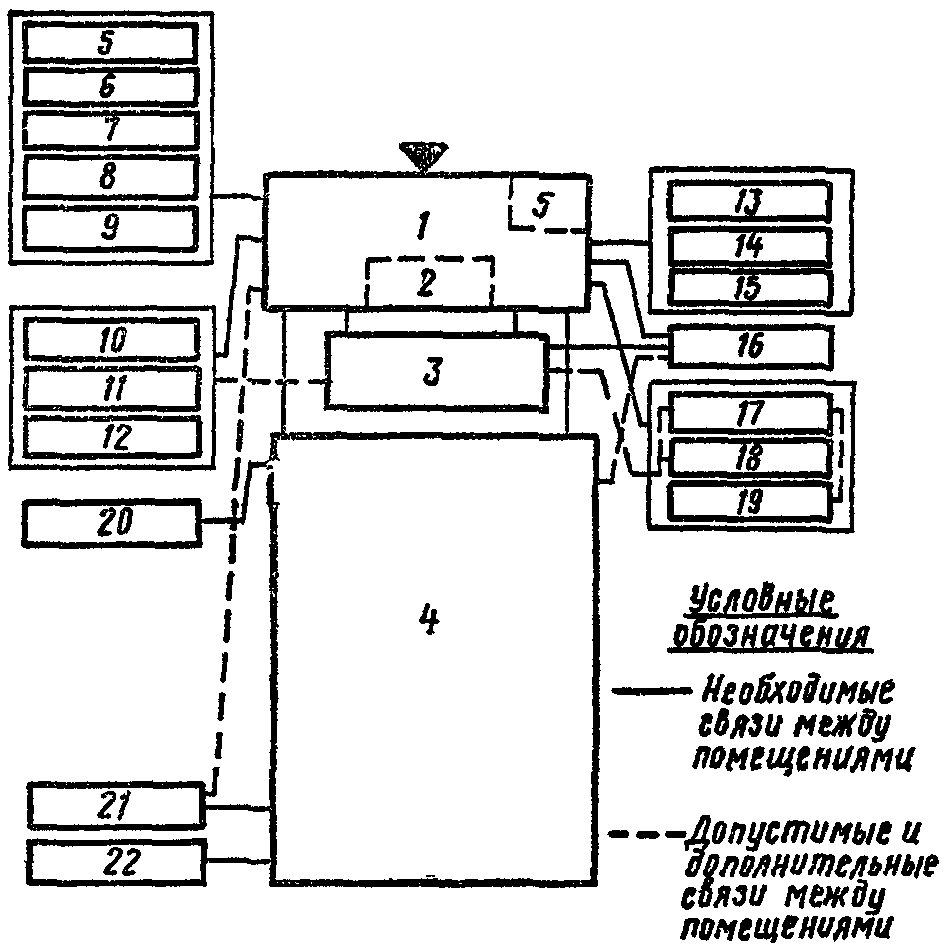

3.63. Взаимосвязи вспомогательных помещений крытых и полуоткрытых тиров между собой и с основными помещениями и сооружениями должны приниматься в соответствии со схемой, приведенной в Прил. 1 (рис. 20).

Назначение тиров, входящих в состав стрельбищ, и количество стрелковых мест в них следует принимать по табл. 3.

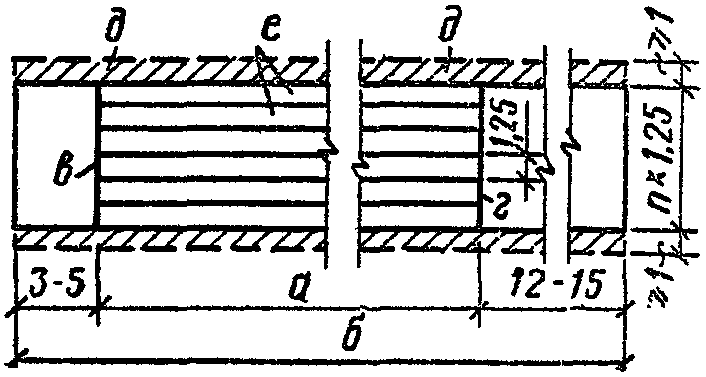

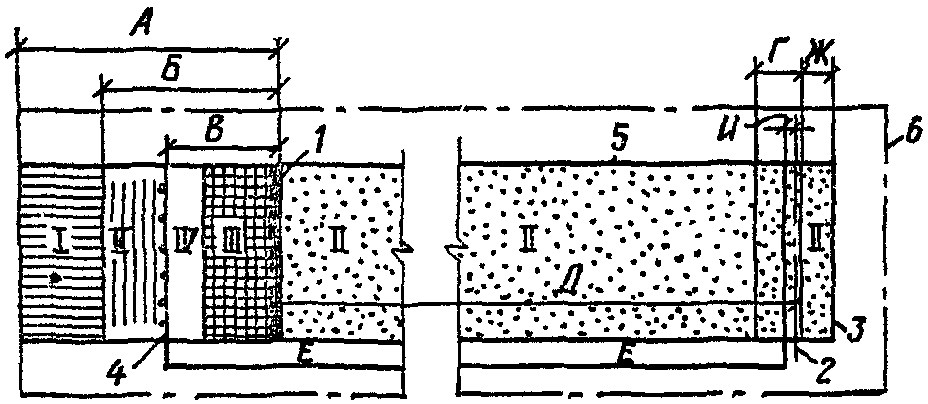

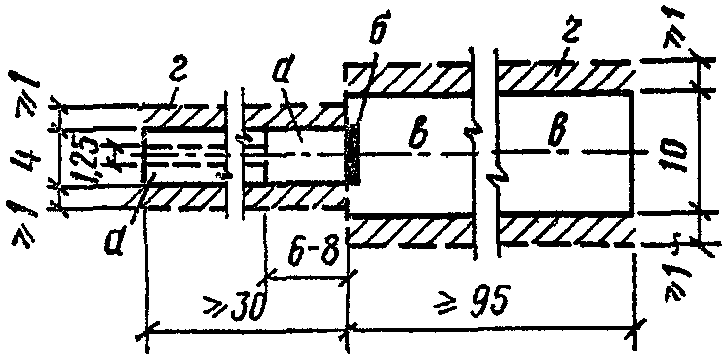

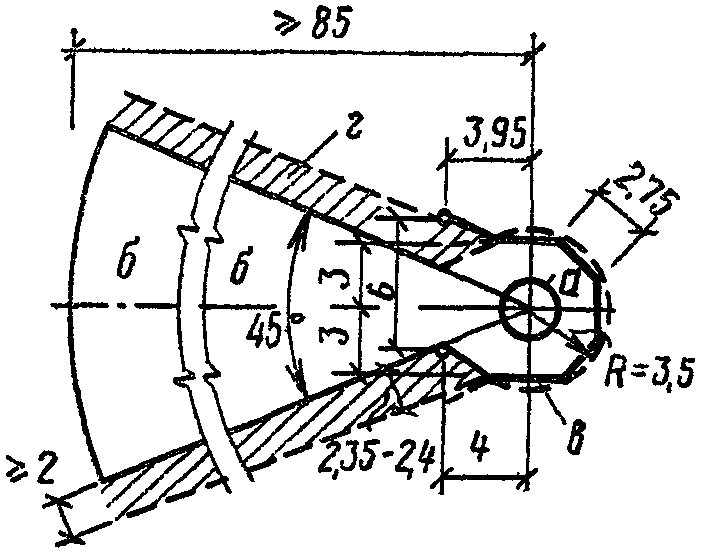

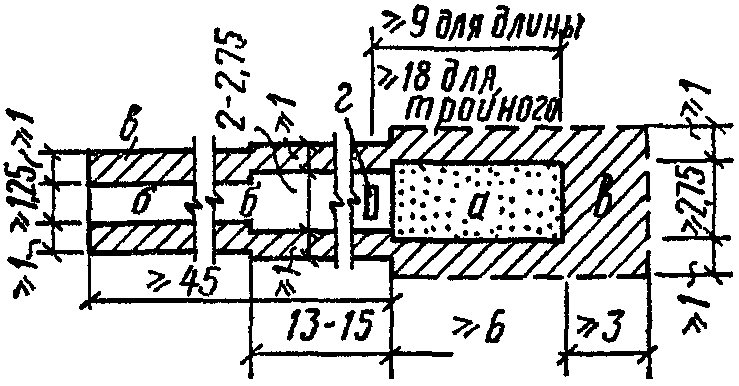

3.64. Размеры стрелковой галереи следует принимать по табл. 4, а земляных валов, ограждающих огневую зону открытых тиров, — по табл. 5.

<*> Каждые два стрелковых места допускается разделять стационарными или съемными перегородками высотой 1,7 м (при этом верхний край перегородки должен быть на высоте 2 м от пола) и шириной по направлению стрельбы 1,5 м, которые должны выдвигаться на 0,5 м вперед за линию огня.

<**> В передней части огневой позиции должен устраиваться барьер высотой 0,85 м с горизонтальной полкой поверху шириной 0,5 м.

<***> В открытых тирах, входящих в состав стрельбища и имеющих трибуны для зрителей, ширину зоны следует принимать не менее 5 м.

<****> При отсутствии мест для зрителей глубину зоны для всех видов стрельбы следует принимать 1,25 м.

Примечания. 1. Откосы земляных валов, обращенные к огневому рубежу, должны иметь травяной покров без твердых включений, могущих привести к рикошетам.

2. В тирах для стрельбы по движущейся мишени «бегущий кабан» поверхность внутреннего откоса пулеприемного вала должна быть светлой, на фоне которой четко видна мишень.

3. В верхней части пулеприемных валов или стен допускается предусматривать противорикошетные козырьки.

4. При замене валов стенами их высота и удаление от линии мишеней должны быть такими же, как предусмотрено для валов, а толщина (в зависимости от применяемых материалов) — руководствуясь Прил. 3 к настоящей главе. При замене пулеприемного вала стеной следует предусматривать установку пулеулавливателей или иным способом предохранять стену от разрушения пулями и предотвращать рикошеты и свинцовые брызги.

5. При устройстве поперечных перехватов, высота пулеприемного вала или стены в зависимости от количества перехватов (см. Прил. 1, рис. 22) может быть соответственно уменьшена.

3.65. В открытых тирах стрелковая галерея должна иметь навес для защиты от осадков и солнца и ограждаться с трех сторон стенами (щитами).

3.66. Выбор материалов и толщины ограждающих конструкций огневой зоны следует производить, руководствуясь Прил. 3 к настоящей главе.

3.67. Полы на огневых позициях должны быть горизонтальными, твердыми и не вибрировать при ходьбе.

Поверхность полов на огневых позициях в открытых и полуоткрытых тирах должна возвышаться над поверхностью огневой зоны на 0,3 — 0,6 м при дистанциях стрельбы 25 и 50 м и на 0,8 — 1,3 м — при больших дистанциях стрельбы.

3.68 Потолок (навес) над огневыми позициями следует принимать выше пола на:

3,2 м — в тирах для стрельбы из крупнокалиберного и малокалиберного оружия;

2,7 м — в тирах для стрельбы из пневматического оружия.

Примечание. Во встроенных крытых тирах (в том числе в тирах, размещаемых в подвальных помещениях) допускается уменьшение высоты потолка до 2,5 м.

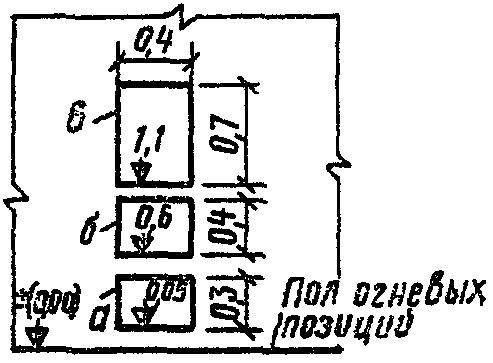

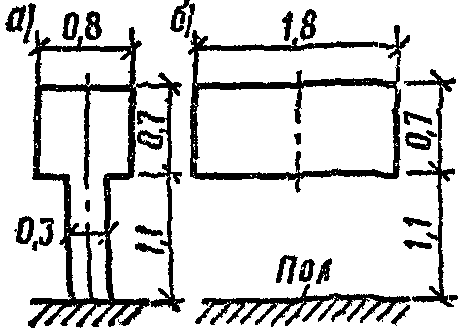

3.69. Размеры бойниц в полуоткрытых тирах следует принимать в соответствии с Прил. 1 (рис. 21). Бойницы должны закрываться щитами, устраиваемыми так, чтобы при стрельбе из каждого положения открывалась только та часть бойницы, через которую ведется огонь.

3.70. Полы огневой зоны в крытых тирах должны иметь горизонтальную поверхность и беспыльное покрытие.

В огневых зонах открытых и полуоткрытых тиров поверхность земли должна иметь рыхлое покрытие толщиной 0,1 — 0,15 м (без твердых включений, могущих привести к рикошетам) или травяной покров.

Примечание. В зависимости от местных климатических условий допускается предусматривать поперечный уклон поверхности покрытия для водоотвода, а при необходимости — дренаж.

3.71. Высота огневой зоны крытых тиров (в чистоте) должна быть не менее 2,5 м.

Примечание. Во встроенных тирах (в том числе в тирах, размещаемых в подвальных помещениях) допускается уменьшение высоты огневой зоны до 2 м.

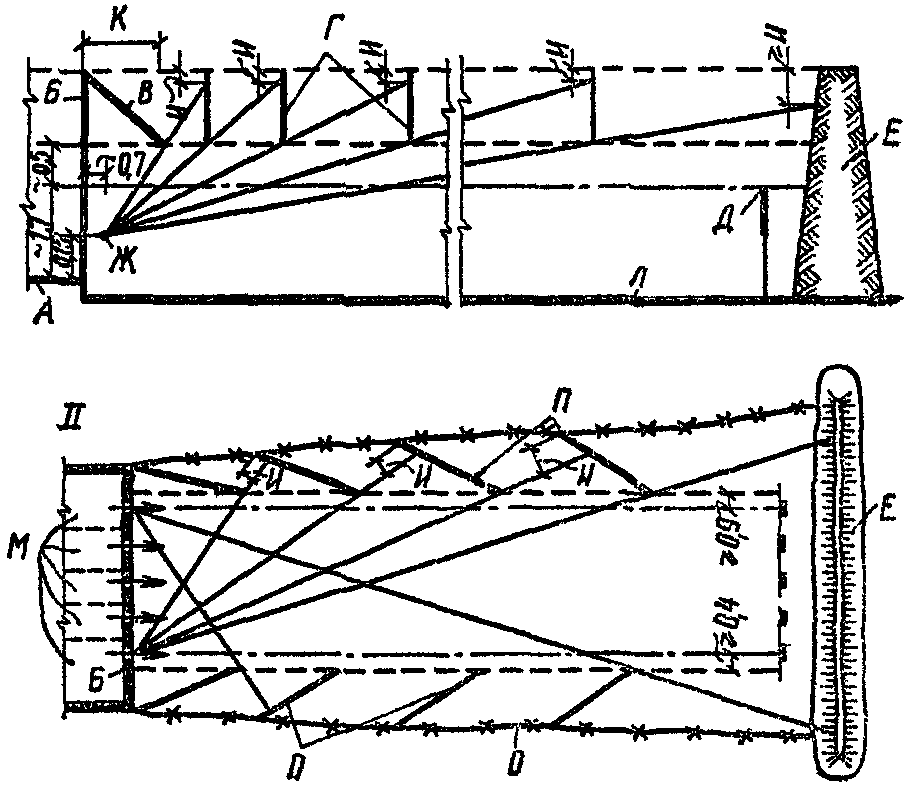

3.72. Количество, размеры и расположение поперечных и боковых перехватов и размеры и расположение козырька следует определять согласно схемам, приведенным в Прил. 1 (рис. 22).

3.73. Внутренние поверхности ограждающих конструкций огневой зоны не должны иметь выступов, углублений и проемов. В отдельных случаях в зависимости от конструктивных решений допускаются выступы с устройством на их поверхности, обращенной к огневому рубежу, противорикошетных обшивок. На стенах выступы (или проемы) не должны превышать 0,3 м.

Примечание. Вентиляционные короба (см. п. 5.8 настоящей главы), устройства для перемещения, поворотов и смены мишеней и осветительные приборы, которые должны размещаться в огневой зоне, а также линии электрической проводки, сигнализации и связи при невозможности расположения их вне огневой зоны должны быть защищены от повреждения пулями.

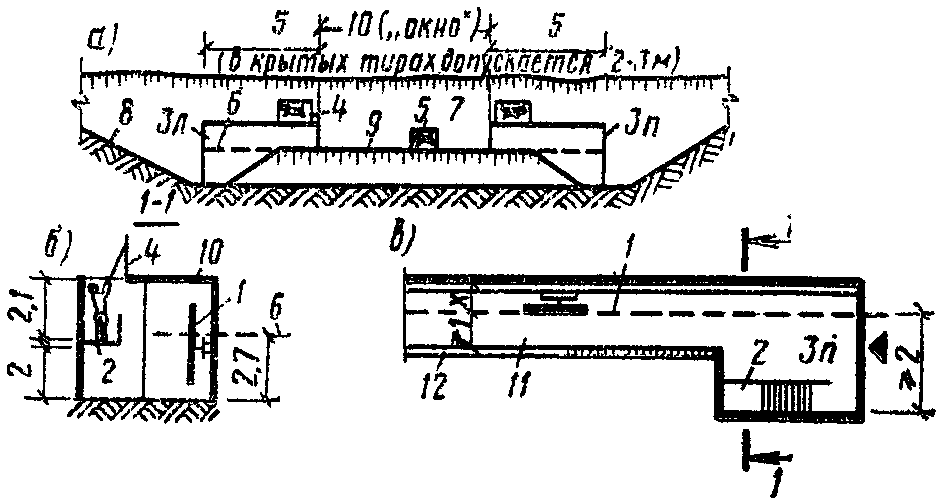

3.74. В тирах для стрельбы на дистанцию 50 м и более на линии мишеней должны устраиваться блиндажи для размещения в них мишенных установок и защиты от пуль людей, обслуживающих линию мишеней (в тирах для скоростной стрельбы по движущейся мишени «бегущий кабан» — укрытие, состоящее из двух блиндажей и траншеи между ними).

Устройство и размеры укрытия и блиндажа следует принимать в соответствии с требованиями, приведенными в Прил. 1 (рис. 23 и 24).

В открытых и полуоткрытых тирах для скоростной стрельбы по мишени «бегущий кабан» для защиты укрытия от осадков и солнца следует предусматривать навес (крышу) над блиндажами, а над траншеей вдоль «окна» в этих тирах, а также над блиндажами в тирах для остальных видов стрельбы — съемные или выдвижные устройства, предохраняющие блиндаж (траншею) от осадков в свободное от стрельбы время.

Примечание. В открытых тирах для скоростной стрельбы по поворачивающимся фигурным мишеням (дистанция стрельбы 25 м), входящих в состав стрельбищ, допускается устройство блиндажей.

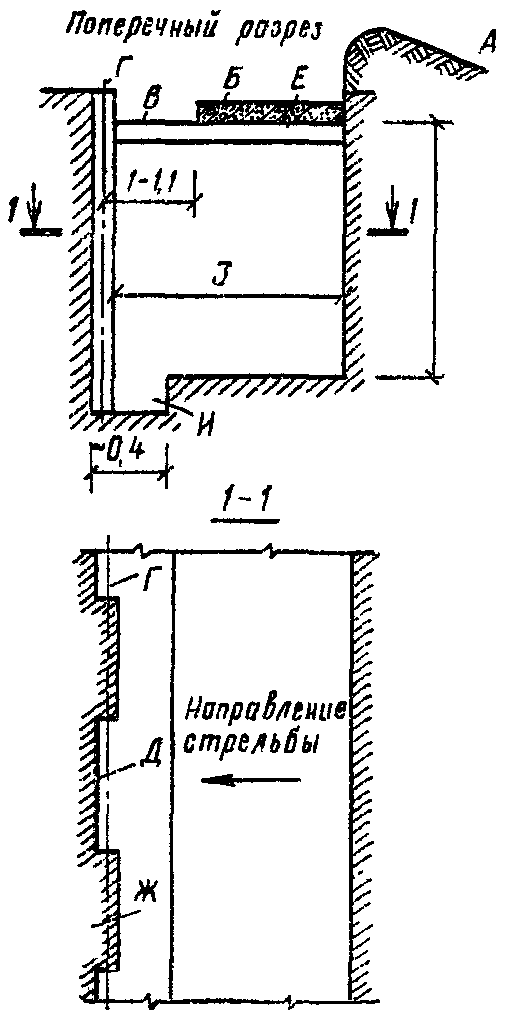

3.75. Блиндажи в тире для скоростной стрельбы по мишени «бегущий кабан» должны устраиваться надземными, а траншея между блиндажами — заглубленной.

Для остальных видов стрельбы блиндажи должны быть:

в крытых тирах — полностью заглубленными;

в открытых и полуоткрытых тирах — в зависимости от взаимного положения уровня пола огневых позиций и отметки земли на линии мишеней (по условиям местности) — надземными, частично или полностью заглубленными.

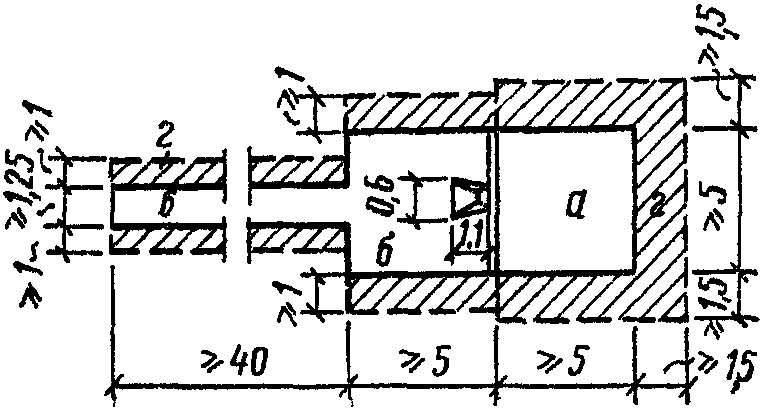

В открытых и полуоткрытых тирах для исключения рикошетов и защиты передней стенки надземного или частично заглубленного блиндажа перед нею следует предусматривать возведение защитного земляного вала (см. Прил. 1, рис. 24).

3.76 Проход в блиндаж следует предусматривать:

в крытых тирах — через коридор или иные помещения (пространства), смежные с огневой зоной и отделенные от нее пуленепробиваемой стеной;

в полуоткрытых и открытых тирах — за стенами (валами), ограждающими огневую зону, с входом в блиндаж с наружной стороны боковой стены (вала).

3.77. В блиндажах полуоткрытых и открытых тиров следует предусматривать водоотвод.

3.78. В замишенном пространстве на расстоянии 1,2 — 3 м от мишенных щитов следует предусматривать установку пулеприемных устройств (пулеулавливателей), размеры и конструкция которых должны обеспечивать:

перехват всех пуль прицельных выстрелов;

предотвращение рикошетов и свинцовых брызг;

удобство сбора отстрелянных пуль;

предохранение стены, замыкающей тир, от разрушения.

Пулеулавливатели следует устанавливать по всей ширине огневой зоны.

Между линией мишеней и пулеулавливателями следует предусматривать экран из легкопробиваемых материалов, создающий ровный светлый фон.

Примечания. 1. Металлические пулеулавливатели следует устанавливать на расстоянии 1,2 м от мишеней, а экран предусматривать в виде сплошной пулепробиваемой вертикальной деревянной стенки.

2. В открытых и полуоткрытых тирах с пулеприемными земляными валами пулеулавливатели могут не предусматриваться.

3.79. Стрельбища, в соответствии с местными климатическими условиями, следует проектировать с учетом возможности использования их в зимнее время (в качестве лыжных баз для массового катания на лыжах, лыжных гонок, биатлона и т.п.).

СООРУЖЕНИЯ И УСТРОЙСТВА ДЛЯ ЗРИТЕЛЕЙ

3.80. В сооружениях, предназначаемых для проведения соревнований в присутствии зрителей, следует предусматривать места в виде трибун, скамей или стульев (кресел) для сидения и (или) стояния зрителей.

3.81. Трибуны для зрителей в открытых спортивных сооружениях, предназначаемых для проведения соревнований только в зимнее время, следует устраивать с местами для стояния.

3.82. Места для зрителей должны располагаться за пределами забегов и зон безопасности. В универсальных спортивных сооружениях при использовании арены для видов спорта, требующих меньшей площади, допускается предусматривать размещение временных мест для зрителей непосредственно на арене.

3.83. На открытых спортивных сооружениях при одностороннем расположении мест для зрителей их следует устраивать, как правило, с западной стороны спортивного сооружения.

3.84 Трибуны для зрителей следует располагать на лыжных базах:

для соревнований по лыжным гонкам и биатлону — за ограждением вдоль площадки старта — финиша с одной или обеих сторон;

для соревнований по горнолыжному спорту — на безопасных участках склонов, за пределами ограждения места финиша и площадки остановки;

для соревнований по прыжкам с трамплина — на склонах по одну или обе стороны горы приземления и за пределами ограждения вокруг площадки остановки.

Зрительские места должны быть удалены от створа финиша лыжных гонок, биатлона и горнолыжного спорта или от продольной оси трамплина не более чем на 150 м.

3.85. Места для зрителей в тирах следует располагать за зоной для судей линии огня (см. Прил. 1, рис. 19).

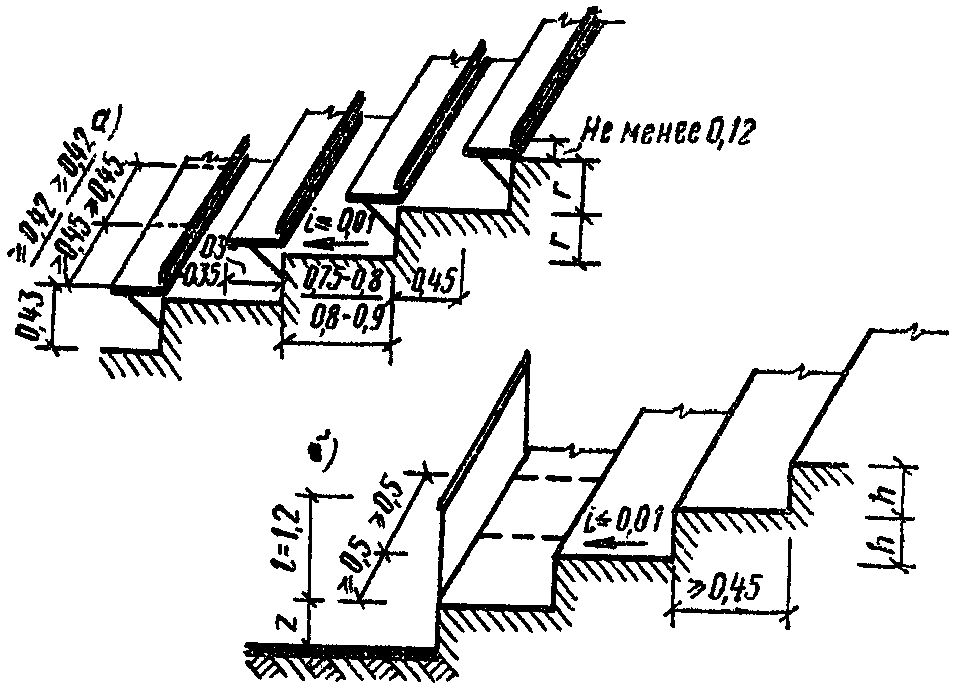

3.86. Размеры мест на трибунах для сидящих и стоящих зрителей следует принимать в соответствии с Прил. 1 (рис. 25).

3.87. Места для сидения зрителей должны быть разделены поперечными проходами. В каждом ряду при двусторонней эвакуации между поперечными проходами должно быть не более 50 мест, а при односторонней эвакуации — не более 25 мест.

В зданиях спортивных сооружений IV и V степени огнестойкости количество непрерывно установленных мест в ряду не должно превышать при двусторонней эвакуации — 30 мест, а при односторонней — 15 мест.

Временные конструкции для сидения зрителей в крытых спортивных сооружениях должны иметь приспособления для их крепления.

3.88 Уклон трибун не должен превышать 1:1,5.

При создании дополнительных условий безопасности эвакуации зрителей (устройство барьеров вдоль проходов рядов трибуны или другие сооружения) допускается увеличение уклона до 1:1,25.

3.89. Проход в каждом ряду трибуны должен на всем протяжении иметь одинаковую отметку.

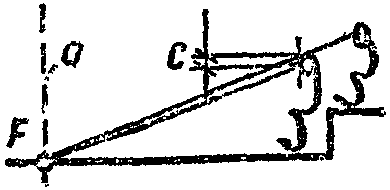

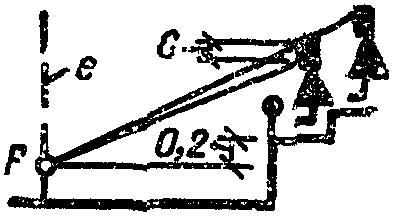

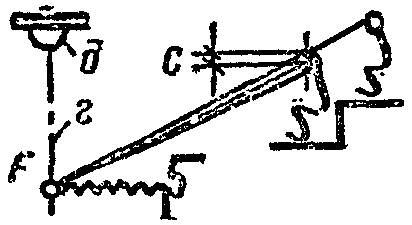

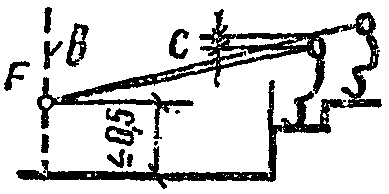

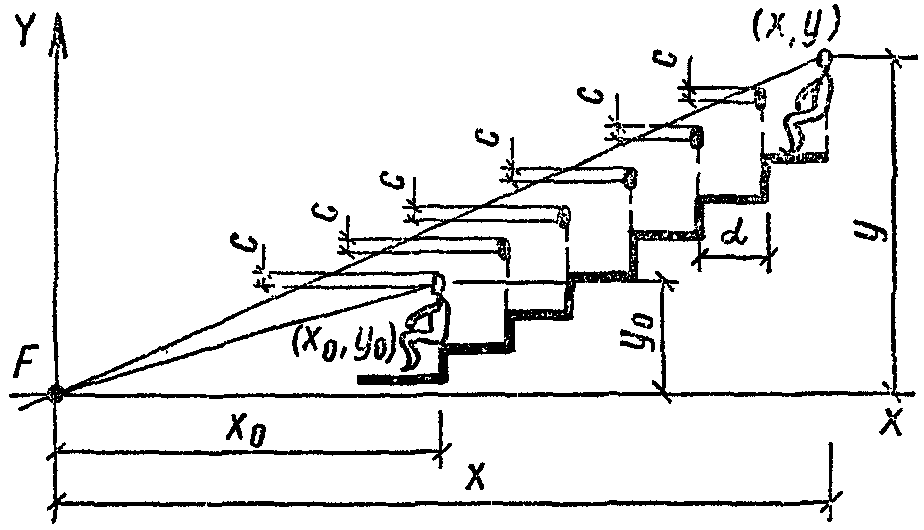

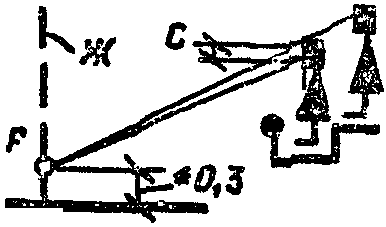

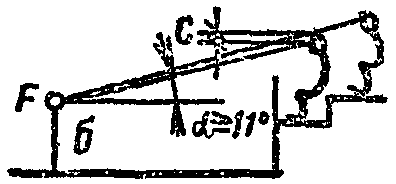

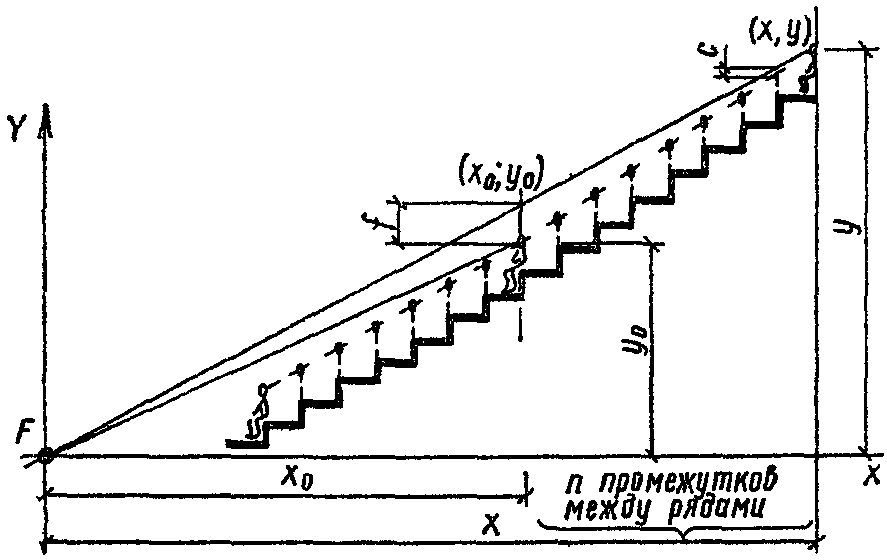

3.90. Расчет расположения зрительских мест в профиле трибун следует производить, руководствуясь Приложением 4 к настоящей главе, а необходимая видимость с каждого из мест для зрителей должна обеспечиваться за счет:

а) расположения наблюдаемой точки F (фокуса) в зависимости от вида спорта, принимаемой в соответствии с требованиями, приведенными в Прил. 1 (рис. 26). Для универсальных сооружений расположение фокуса следует принимать исходя из условия обеспечения необходимой видимости для преобладающего вида спорта;

б) расположения уровня глаз зрителей первого ряда выше наблюдаемой точки F. Расчетную высоту от уровня пола ряда до уровня глаз следует принимать для сидящего зрителя 1,20 м, а для стоящего — 1,65 м;

в) превышения C луча зрения каждого зрителя, направленного на наблюдаемую точку F, над глазом зрителя, находящегося перед ним, равного 0,15 м в открытых и 0,12 м в крытых спортивных сооружениях при расположении рядов по кривой наименьшего подъема (см. Прил. 4) или не менее этих величин — при других видах расположения зрительских мест в профиле трибун.

Примечание. Допускается уменьшение величины C в пределах до 0,075 и 0,06 м, соответственно, у торцов арен для спортивных игр и у поворотов круговой беговой дорожки на спортивных ядрах и в залах (манежах) для легкой атлетики (для непрерывных рядов трибун), а также когда уклон по расчету исходя из величины C = 0,15 (0,12) м превышает уклон, установленный требованиями п. 3.88 настоящей главы.

3.91. Трибуны, отметка пола (прохода) первого ряда которых больше планировочной отметки поверхности, прилегающей к трибуне, а также трибуны, заполняемые зрителями сверху, должны перед первым рядом иметь барьер высотой 0,8 м. Барьер трибун в залах для бассейнов должен быть глухим.

Трибуны открытых сооружений должны иметь ограждения поверху и по торцам высотой не менее 1,2 м. Ограждение следует предусматривать и у трибун в крытых сооружениях, если поверху или по торцам трибуны не примыкают к стенам зала. Такое же ограждение следует устраивать на площадках лестниц у входов на трибуны, заполняемые зрителями снизу, устанавливая его по стороне, обращенной к арене.

3.92. Места для судей (судейскую ложу) следует предусматривать на стационарных трибунах открытых спортивных арен с круговой беговой легкоатлетической дорожкой длиной 400 м — в створе общего финиша всех дистанций, а в залах (манежах) для легкой атлетики — в створе общего финиша дистанций бега по круговой дорожке (см. Прил. 1, рис. 9 и 10).

3.93. На стационарных трибунах открытых и крытых спортивных сооружений, имеющих в своем составе помещения пресс-центра (см. примеч. 2 к табл. 6), следует предусматривать ложу прессы, размещаемую в месте, обеспечивающем обзор арены и связь с пресс-центром. Кроме того, ложу прессы следует предусматривать на трибунах при их вместимости:

20000 и более мест — при открытых аренах для футбола и легкой атлетики;

2500 и более мест — при открытых аренах для ручных игр и открытых и крытых сооружениях для хоккея;

1500 и более мест — в спортивных залах и при открытых ваннах бассейнов;

800 и более мест — в залах ванн крытых бассейнов.

Примечание. В зависимости от местных условий допускается предусматривать установку телевизионных камер и кабин для радио- и телекомментаторов в местах, обеспечивающих обзор арены.

3.94. Информационные табло с оценками стиля в прыжках с трамплина следует располагать так, чтобы они не были видны из кабин судейской вышки.

ВСПОМОГАТЕЛЬНЫЕ ЗДАНИЯ, ПОМЕЩЕНИЯ И СООРУЖЕНИЯ

3.95. Состав и площади вспомогательных помещений для открытых плоскостных спортивных сооружений, спортивных залов, катков с искусственным льдом и бассейнов следует принимать по табл. 6, для лыжных баз — по табл. 7, для тиров и стрельбищ — по табл. 8.

Примечание. При открытых плоскостных спортивных сооружениях микрорайонов вспомогательные помещения не предусматриваются. Допускается предусматривать санитарные узлы для занимающихся и кладовые для спортивного оборудования и инвентаря и размещать их в близко расположенных зданиях.

Таблица 6

<*> В бассейнах без залов или площадок для подготовительных занятий норма площади должна приниматься согласно данным, приведенным в вертикальной графе «Залы и крытые катки» настоящей таблицы.

<**> Площадь для умывальников и (или) ножных ванн (см. табл. 10) в норму не входит.

Примечания. 1. Для хранения переносного спортивного оборудования и инвентаря при спортивных залах, бассейнах и катках с искусственным льдом предусматриваются инвентарные, площадь которых следует определять в соответствии с Прил. 5 к настоящей главе.

2. Для хранения оборудования, необходимого при трансформации мест соревнований в крытых сооружениях (помосты под ринги, борцовские ковры, гимнастические снаряды, настилы для спортивных игр), а также переносных трибун или иных съемных мест для зрителей предусматриваются складские помещения, площадь которых определяется в зависимости от количества и габаритов оборудования и принятых способов хранения.

3. На открытых спортивных сооружениях с трибунами на 10000 и более мест и в крытых — на 1500 и более мест следует, как правило, дополнительно предусматривать помещения, обслуживающие судей, а на открытых и в крытых сооружениях, предназначаемых для проведения соревнований республиканского и более высокого масштаба, — помещения для прессы (пресс-центр). Состав и площади этих помещений определяются в зависимости от назначения сооружения по видам спорта, по согласованию с комитетами по физической культуре и спорту при советах министров союзных республик.

Таблица 7

Помещения и сооружения вне здания лыжной базы

Примечания. 1. Для учебно-тренировочных занятий и соревнований по лыжным гонкам и горнолыжному спорту базы следует проектировать общими и для массового катания.

2. В зависимости от местоположения базы следует предусматривать жилое помещение для коменданта (сторожа) на 1 - 2 комнаты, руководствуясь указаниями главы СНиП по проектированию жилых зданий.

3. На лыжных базах для учебно-тренировочных занятий и соревнований, предназначаемых также для биатлона, в зависимости от местных условий следует предусматривать склады для хранения оружия и боеприпасов или "боксы", устройство и размеры которых должны отвечать требованиям, приведенным в табл. 8 (пп. 16, 17 и примеч. 2) настоящей главы.

4. На базах, предназначаемых для соревнований республиканского и более высокого масштаба, допускается дополнительно предусматривать в здании базы помещения для судей и прессы. Состав и площадь этих помещений определяются по согласованию с комитетами по физической культуре и спорту при советах министров союзных республик.

5. В павильоне на финише горнолыжных трасс (см. п. 33 настоящей таблицы) следует дополнительно предусматривать помещения для телефонизации и радиофикации трассы и электрохронометражных устройств; площади этих помещений принимаются в зависимости от габаритов и расстановки принятого оборудования.

6. На базах, предназначаемых для соревнований республиканского и более высокого масштаба по лыжному и горнолыжному спорту, следует предусматривать гараж с ремонтной мастерской для трассопрокладывающих механизмов.

7. При размещении базы вне населенного пункта следует дополнительно предусматривать помещение (или сарай) для хранения противопожарного инвентаря площадью 12 м2.

Таблица 8

<*> Включая площадь на 1 - 2 кабины для переодевания размером 1 x 1 м (в плане) каждая.

<**> Площадь уточняется в каждом отдельном случае по табелю, приведенному в "Инструкции о порядке приобретения, учета, выдачи, передачи и перевозки огнестрельного нарезного оружия и патронов для него, а также открытия стрелковых тиров, стрельбищ и оружейно-ремонтных мастерских физкультурными и спортивными организациями", утвержденной Комитетом по физической культуре и спорту при Совете Министров СССР и согласованной с Управлением административной службы милиции МВД СССР; при этом площадь склада должна быть увеличена из расчета 0,08 м2 на каждую винтовку сверх 300 - в тирах и 0,07 м2 на каждую винтовку сверх 600 - на стрельбищах.

<***> В числителе приведена норма для тиров с дистанцией стрельбы 300 м, в знаменателе - для тиров с дистанцией стрельбы 50 и 100 м.

<1> Предусматривается дополнительно вне основного здания при тирах или группе тиров, удаленных из здания на 50 м и более.

<2> Ширину помещения принимать кратной 3 м.

<3> Ширину помещения принимать кратной 1,2 м.

<4> Предусматривается только в тирах для стрельбы по мишеням с черным кругом.

<5> В тирах, предназначаемых только для скоростной стрельбы по движущимся и появляющимся мишеням, не предусматривается.

Примечания. 1. В крытых и полуоткрытых тирах с количеством стрелковых мест менее 5, а также во встроенных тирах допускаются уменьшенные состав и площади вспомогательных помещений, которые определяются в задании на проектирование.

2. В крытых тирах (при количестве стрелковых мест более 10) и на стрельбищах, предназначаемых для соревнований с участием иногородних команд, а также для постоянно арендующих организаций, допускается предусматривать специальные помещения ("боксы") размером 4 x 3 или 3 x 3 м для переодевания, хранения одежды в шкафах, размещения стеллажа на 40 винтовок и шкафа для пистолетов.

Выбор размера "боксов" и их количество определяются заданием на проектирование.

В случаях, когда проектом предусматриваются "боксы":

а) раздевальная в тире независимо от количества стрелковых мест проектируется одна (общая для мужчин и женщин) площадью 12 м2, включая площадь на 1 - 2 кабины для переодевания;

б) душевые следует располагать отдельно (не при раздевальной) из расчета одна душевая сетка на 10 стрелковых мест - в тире и на 20 - 40 стрелковых мест - на стрельбищах, при соотношении количества сеток в мужской и женской душевых 3:1; при душевых следует предусматривать помещения для переодевания из расчета 1 м2 на одну душевую сетку (но не менее 3 м2);

в) площадь склада оружия в тире определяется из расчета заданного количества оружия, принадлежащего непосредственно тиру.

3. Для хранения в зимний период мебели и оборудования, находящихся в стрелковых галереях тиров стрельбища, следует предусматривать общий неотапливаемый склад. Площадь склада определяется в зависимости от количества и размеров хранящихся оборудования и инвентаря.

4. На стрельбищах, предназначаемых для проведения соревнований всесоюзного и международного масштаба, допускается дополнительно предусматривать помещения для судей и прессы, состав и площади которых определяются по согласованию с Комитетом по физической культуре и спорту при Совете Министров СССР.

5. При размещении тира вне населенного пункта, а также на стрельбищах, следует дополнительно предусматривать помещение (или сарай) для хранения противопожарного инвентаря площадью 12 м2.

3.96. Площади помещений узлов управления, теплоснабжения, щитовых, бойлерных, котельных, компрессорных, насосных водопровода и канализации, вентиляционных камер, машинных отделений лифтов, трансформаторных подстанций, радиоузлов, местных телефонных станций, аккумуляторных и других технических помещений следует определять по расчету в соответствии с действующими нормами.

Хозяйственные помещения (кладовые и склады спортивного оборудования и инвентаря, хозяйственных принадлежностей, специальных смесей и их составляющих, инвентаря по уборке территории и уходу за открытыми плоскостными спортивными сооружениями, для хранения хлора и коагулянтов - в бассейнах, гаражи, мастерские и др.) предусматриваются в зависимости от состава спортивного сооружения, в соответствии с действующим "Табелем основного спортивного и хозяйственного оборудования и инвентаря на спортивных сооружениях", утвержденным Комитетом по физической культуре и спорту при Совете Министров СССР, и руководствуясь требованиями соответствующих норм.

3.97. Вспомогательные помещения для зрителей спортивных корпусов с двумя и более залами, имеющими зрительские места, должны предусматриваться общими для всех залов, а расчет площади следует вести по залу с наибольшим количеством мест.

3.98. Вспомогательные помещения для занимающихся на открытых плоскостных спортивных сооружениях следует размещать не более чем в 300 м от границы наиболее удаленной площадки (поля).

3.99. Здание со вспомогательными помещениями открытых бассейнов должно непосредственно примыкать к обходной дорожке открытых ванн.

3.100. На комплексах, состоящих из крытого и открытых плоскостных спортивных сооружений, вспомогательные помещения открытых сооружений следует размещать, как правило, в здании крытого сооружения.

3.101. Вспомогательные помещения лыжных баз, кроме помещений и сооружений, располагаемых на стартах, финишах и дистанциях (см. пп. 30 - 36 табл. 7), следует размещать в здании лыжной базы, которое должно отстоять не далее:

300 м - от площадки старта и финиша дистанций лыжных гонок и биатлона;

200 м - от подъемных устройств горнолыжных трасс;

100 м - от ближнего трамплина, но не далее 300 м от наиболее удаленного трамплина комплекса.

Примечание. На лыжных базах для прыжков с трамплина вспомогательные помещения (или их часть) допускается располагать совместно с судейской вышкой, а также под эстакадой трамплина.

3.102. Вспомогательные помещения тиров следует размещать в стрелковом павильоне (см. Прил. 1, рис. 19).

Вспомогательные помещения стрельбища, кроме кладовых для инвентаря и оборудования стрелковых галерей и блиндажей и помещений комиссии определения результатов (КОР) при блиндажах, следует размещать в отдельно стоящем здании.

3.103. Высоту этажа во вспомогательных помещениях (от пола до пола) следует принимать 3,3 м. В зависимости от конструктивного и архитектурно-планировочного решения, а также при размещении вспомогательных помещений в подтрибунном пространстве, допускается уменьшение высоты (в чистоте, до низа выступающих конструкций) до:

2,7 м - в вестибюлях (кроме вестибюлей лыжных баз), вестибюлях-грелках катков, раздевальных, массажных, помещениях для отдыха занимающихся, торговых залах буфетов, учебных классах (методических кабинетах), стрелковых кабинетах, помещениях для медицинского обслуживания, комнатах инструкторского и тренерского состава, бытовых помещениях для рабочих, помещениях для администрации, охраны общественного порядка, пожарного поста, складах резервных лыж, оружейной мастерской, комнатах для чистки оружия и складах оружия (в том числе "боксах");

2,4 м - в помещениях для судей и прессы;

2,1 м - в гардеробных верхней (за барьером) и домашней одежды, помещениях для сушки одежды и обуви, в павильонах на стартах и финишах лыжных и горнолыжных трасс, хижинах на горнолыжных трассах и в кассах.

Примечание. Высота помещения для стоянки уборочной машины катков с искусственным льдом должна быть 3,9 м.

3.104. Вестибюль-грелка для массового катания на коньках должен иметь отдельные вход и выход для прохода на коньках.

Примечание. Допускается предусматривать один вход-выход с устройством для разделения встречных потоков.

3.105. При входах в здания спортивных залов, бассейнов и лыжных баз, а также в местах входов-выходов на улицу из помещений вестибюлей-грелок катков для массового катания, при температуре наружного воздуха минус 15 °C (параметр Б) и ниже должно предусматриваться устройство тамбуров.

3.106. Раздевальные для занимающихся следует предусматривать отдельно для мужчин и женщин, с хранением домашней одежды в шкафах, размещаемых непосредственно в помещении раздевальной, или в отдельном помещении общей гардеробной, располагаемой смежно с мужской и женской раздевальными и сообщающейся с ними через проемы для приема и выдачи домашней одежды.

В сооружениях со стационарными местами для зрителей, предназначенных для соревнований по командным видам спортивных игр (в том числе в универсальных сооружениях), следует предусматривать не менее четырех командных раздевальных без деления на мужские и женские. При предназначении сооружения также для учебно-тренировочных занятий и (или) соревнований по другим видам спорта, площади командных раздевальных должны входить в расчет общей площади раздевальных сооружения.

Примечания. 1. При количестве раздевальных более двух и хранении домашней одежды в общей гардеробной допускается размещение последней не смежно с раздевальными, а на пути из раздевальной в зал (на площадку, поле).

2. На сооружениях с пропускной способностью до 80 чел. в смену и расположением раздевальных на одном этаже с гардеробной верхней одежды, последнюю допускается располагать смежно с гардеробной домашней одежды и сообщающейся с нею через дверной проем.

3.107. При проектировании раздевальных для занимающихся, вестибюлей-грелок для массового катания на коньках и лыжах, а также гардеробной домашней одежды следует руководствоваться нормируемой величиной проходов и расстояний между оборудованием, приведенной в табл. 9.

Таблица 9

Примечание. Длину скамьи в раздевальных и в вестибюлях-грелках следует принимать из расчета 0,6 м на 1 место для переодевания (отдыха).

3.108. Раздевальные для занимающихся должны сообщаться со спортивным залом непосредственно, через коридор или по лестнице, предназначаемым только для сообщения между ними; в бассейнах раздевальные должны размещаться на одной отметке с обходными дорожками ванн и сообщаться с ними только через душевые, а с залом или площадкой для подготовительных занятий - минуя душевые.

Примечание. Раздевальные при залах для спортивных игр, легкой атлетики и универсальных спортивно-зрелищных залах, а также при открытых спортивных сооружениях (кроме открытых бассейнов) могут не иметь непосредственного сообщения с залом (площадкой) при условии соблюдения требований пп. 2.9 и 3.2 настоящей главы.

3.109. Раздевальные для занимающихся на коньках и вестибюли-грелки катков должны размещаться на первом этаже при открытых катках или на одной отметке с катком, расположенным в зале.

3.110. Размещение и количество санитарных приборов во вспомогательных помещениях следует принимать для открытых плоскостных спортивных сооружений, спортивных залов, катков с искусственным льдом и бассейнов по табл. 10 и 11, а для лыжных баз, кроме того, по табл. 7, для тиров и стрельбищ - по табл. 8.

Таблица 10

Таблица 11

В крытых сооружениях

При открытых сооружениях

Примечания. 1. При количестве мест в крытых сооружениях более 3000, а при открытых - более 30000 число санитарных приборов следует принимать по экстраполяции.

2. Численное соотношение мужчин и женщин следует принимать 7:3, если иное соотношение не вызывается местными особенностями, в универсальных спортивно-зрелищных крытых сооружениях численное соотношение следует принимать, как правило, 1:1.

3. Вход и выход в каждом санитарном узле должны располагаться раздельно, не допуская противопотока. При количестве приборов более 30 - в женских и более 40 - в мужских санитарных узлах вход и выход должны предусматриваться на каждые 30 или 40 приборов соответственно.

3.111. Душевые для занимающихся должны непосредственно сообщаться с раздевальными, душевые для инструкторского и тренерского состава - с комнатой для инструкторов, душевые для персонала - с бытовыми помещениями для рабочих.

Помещения душевых для занимающихся в бассейнах должны быть проходными, а кабины в них - открытыми.

В месте выхода из душевой на обходную дорожку (или к выплыву) должен предусматриваться проходной ножной душ с поддоном шириной, исключающей возможность его обхода, и длиной (по направлению движения из душевой) не менее 1,8 м. Глубину поддона следует принимать 0,1 м. Дно поддона должно быть нескользким и иметь уклон в сторону душевой не менее 0,01.

Санитарные узлы при раздевальных в бассейнах должны непосредственно сообщаться с раздевальными и размещаться так, чтобы из них нельзя было пройти к ваннам, минуя душевые.

3.112. Раздевальные, душевые и санитарные узлы при ваннах для обучения детей до 14-летнего возраста следует располагать отдельно от раздевальных для остальных занимающихся.

3.113. На лыжных базах санитарные узлы для катающихся и для зрителей, размещаемые в здании базы, должны иметь вход и выход: для катающихся - из вестибюля-грелки, а для зрителей - с улицы. Допускается размещение санитарных узлов для катающихся и зрителей в отдельном здании.

3.114. Санитарные узлы для зрителей на открытых плоскостных сооружениях и лыжных базах (при размещении последних в отдельном здании) должны располагаться на расстоянии не более 150 м от наиболее удаленного места на трибуне.

3.115. Помещение для выдачи и сдачи лыж должно размещаться смежно с помещением для хранения лыж и сообщаться с ним через проемы (запирающиеся со стороны помещения для хранения лыж). Ширина помещения (перпендикулярно к фронту проемов) должна быть не менее 3 м. Количество проемов следует принимать из расчета один проем на каждые 500 пар лыж. Форму и размеры проемов следует принимать по Прил. 1 (рис. 27).

Перед выходом (входом) из помещения для выдачи и сдачи лыж на улицу следует предусматривать навес (веранду) для подготовки лыж площадью, равной площади помещения для выдачи и сдачи лыж (см. табл. 7, п. 20).

3.116. Помещение для хранения лыж должно оборудоваться пирамидами. Пирамиды следует располагать параллельными рядами, перпендикулярно к фронту выдачи. Ширина прохода между рядами пирамид - не менее 0,8 м, а между торцами пирамид и фронтом проемов в помещение для выдачи и сдачи лыж - не менее 1 м. При глубине помещения для хранения лыж 6 м и более следует предусматривать дополнительный поперечный проход шириной не менее 0,6 м.

3.117. Помещение хранения, выдачи и сушки лыжной обуви должно располагаться, как правило, смежно с вестибюлем-грелкой и сообщаться с ним через проемы исходя из расчета 1 проем на 500 пар.

3.118. Система питания на спортивных сооружениях должна предусматриваться в виде буфетов для занимающихся и сотрудников и для зрителей.

Буфеты для занимающихся и сотрудников следует проектировать стационарными, для зрителей - стационарными и передвижными (привозными).

На открытых плоскостных сооружениях круглогодичного действия не менее 30% рабочих мест продавцов в буфетах для зрителей должны предусматриваться для работы зимой.

Буфеты для зрителей должны располагаться не далее 150 м от наиболее удаленного места на трибуне.

Буфеты для посетителей катка массового катания должны располагаться так, чтобы в них можно было зайти, не снимая коньков.

Буфеты для зрителей на лыжных базах предусматриваются только при наличии стационарных трибун и устраиваются передвижными (привозными).

На стрельбищах буфеты предусматриваются общими для занимающихся и зрителей.

Проектирование буфетов должно выполняться в соответствии с требованиями главы СНиП по проектированию предприятий общественного питания.

Расчет количества посадочных мест в буфетах для занимающихся и сотрудников, а в буфетах для зрителей - расчет количества рабочих мест продавцов и определение площади помещений следует принимать по табл. 12.

Примечание. При использовании территории спортивных комплексов для отдыха населения допускается размещение ресторанов, столовых, кафе, закусочных, которые в расчет системы питания на спортивных сооружениях входить не должны.

Таблица 12

А. Расчет количества посадочных мест, рабочих мест продавцов

Продолжение табл. 12

Б. Расчет площади буфетов для зрителей

<*> Площадь подсобных помещений включает места хранения буфетной продукции, а также места комплектации и склад передвижных буфетов.

Примечания. 1. Допускается объединение торговой площади (с раздаточной):

а) с вестибюлем или помещением для отдыха занимающихся - в буфетах для занимающихся и сотрудников;

б) с вестибюлем-грелкой в буфетах лыжных баз и катков для массового катания;

в) с помещением для отдыха занимающихся в буфетах лыжных баз для учебно-тренировочных занятий;

г) с фойе или с совмещенным вестибюлем-фойе - в буфетах для зрителей в крытых сооружениях.

2. Буфеты не предусматриваются:

а) для занимающихся и сотрудников - на сооружениях жилых районов и на сооружениях с пропускной способностью менее 48 чел. в смену;

б) для зрителей - при количестве зрительских мест менее 500 и на сооружениях жилых районов.

3.119. Инвентарные при спортивных залах, залах для подготовительных занятий и залах ванн в бассейнах должны располагаться смежно с этими залами и сообщаться с ними через проемы (см. также п. 3.15 настоящей главы).

Пол инвентарной следует предусматривать на одной отметке с полом зала (без порога).

Инвентарные при ваннах открытых бассейнов должны иметь выход на обходную дорожку.

3.120. Помещения хлораторной и склада хлора должны иметь только наружные входы (выходы) через тамбур и удовлетворять требованиям Санитарных правил проектирования, оборудования и содержания складов сильнодействующих ядовитых веществ (СДЯВ), утвержденных ГСЭУ Министерства здравоохранения СССР.

Размещение хлораторной и склада хлора в подвальном этаже или в других случаях, когда пол помещения ниже уровня прилегающей к зданию земли, не допускается.

Примечания. 1. Склады хлора (для хранения не более двух баллонов) допускается располагать в одном здании со спортивным сооружением. В этом случае склад должен размещаться у наружной стены и отделяться от других помещений ограждающими конструкциями из несгораемых материалов с пределом огнестойкости не менее 0,75 ч.

2. Допускается размещение помещений хлораторной и склада хлора с общим тамбуром.

3.121. Помещения складов оружия следует оборудовать стеллажами для винтовок шириной 1,25 м с проходами между ними шириной 1,2 м и металлическими шкафами для пистолетов. Внутри помещения, при входе в него, должна предусматриваться свободная зона шириной 1 м и общей площадью 3 - 4 м2, отделенная от остальной части барьером, предназначаемая для получения и сдачи оружия.

3.122. Склады оружия и боеприпасов не должны иметь окон, а окна оружейной мастерской должны иметь решетки и запирающиеся изнутри ставни.

3.123. Помещение для стоянки уборочной машины должно размещаться в удобной связи с катком, а при двух (или более) катках - с каждым из них. У торцовой стены помещения должен предусматриваться приямок размером 3 x 1 м в плане и глубиной 1 м, закрывающийся съемной решеткой заподлицо с полом, имеющий устройство для растапливания снежной стружки и стока.

3.124. Холодильная станция должна иметь не менее двух выходов, один из которых должен вести на улицу. Двери из холодильной станции в другие помещения должны быть самозакрывающимися с плотным притвором.

3.125. На горнолыжных трассах и склонах для массового катания с гор, а также на трамплинах с расчетной длиной прыжка 50 м и более должны предусматриваться подъемные устройства для транспортирования лыжников.

Трамплины с расчетной длиной прыжка более 50 м должны оборудоваться механизированными устройствами для подъема (спуска) снега на полотно трамплина.

ЕСТЕСТВЕННОЕ ОСВЕЩЕНИЕ

3.126. Спортивные залы, залы для подготовительных занятий и залы ванн в бассейнах, крытые катки с искусственным льдом, хореографические классы, кабинет врача, служебные помещения, пожарный пост, учебные классы (методические кабинеты), стрелковые кабинеты, помещения для отдыха занимающихся, вестибюли-грелки, торговые залы буфетов для занимающихся, помещения павильонов на финише трасс лыжных гонок, на стартах и финише горнолыжных трасс, а также хижины для дежурного персонала медицинской и горноспасательной служб должны иметь прямое естественное освещение.

Прямое естественное освещение и освещение вторым светом огневых зон крытых тиров, складов оружия и боеприпасов не допускается.

В хозяйственных кладовых, кладовых уборочного инвентаря и складах инвентаря по уборке территории, помещениях хранения, выдачи и сушки прокатных ботинок с коньками и лыжной обуви, помещениях для сушки спортивной одежды и обуви и складах резервных лыж допускается искусственное освещение, а освещение вторым светом не допускается.

В остальных помещениях допускается освещение вторым светом или искусственное освещение.

В спортивно-зрелищных залах и в крытых катках с трибунами для зрителей естественное освещение можно не предусматривать.

3.127. Освещенность спортивных залов, залов для подготовительных занятий и залов ванн в бассейнах, хореографических классов и помещений для индивидуальной акробатической подготовки следует принимать исходя из отношения площади световых проемов к площади пола помещения (включая площадь зеркала воды в ваннах) 1:6. Допускается повышение освещенности в пределах до 10%.

3.128 Количество, размеры и размещение световых проемов должны обеспечивать:

а) равномерность естественного освещения не менее 0,5 в залах для легкой атлетики и спортивных игр (в том числе универсальных);

б) возможность крепления пристенного табельного спортивного оборудования;

в) исключение перегрева или переохлаждения помещения;

г) исключение контрастного фона от естественного освещения и слепящего действия солнечных лучей на занимающихся и зрителей. При необходимости размещения окон в торцах поля для игры, или напротив трибуны для зрителей, или напротив устройств для прыжков в воду следует предусматривать солнцезащитные устройства.

3.129. Ориентацию боковых световых проемов спортивных залов, крытых катков с искусственным льдом, залов для подготовительных занятий и залов ванн в бассейнах по странам света при одностороннем освещении следует принимать в центральных и северных районах СССР (> 45° северной широты) на юго-восток, а в южных районах (< 45° северной широты) - на северо-восток. При устройстве световых проемов с двух и более сторон стена с наибольшей площадью световых проемов должна быть ориентирована в центральных и северных районах на юго-восток, а в южных - на север. При вынужденном отступлении от приведенных требований необходимо предусматривать защиту от слепящего и теплового действия солнечных лучей.

ТРЕБОВАНИЯ К АКУСТИКЕ

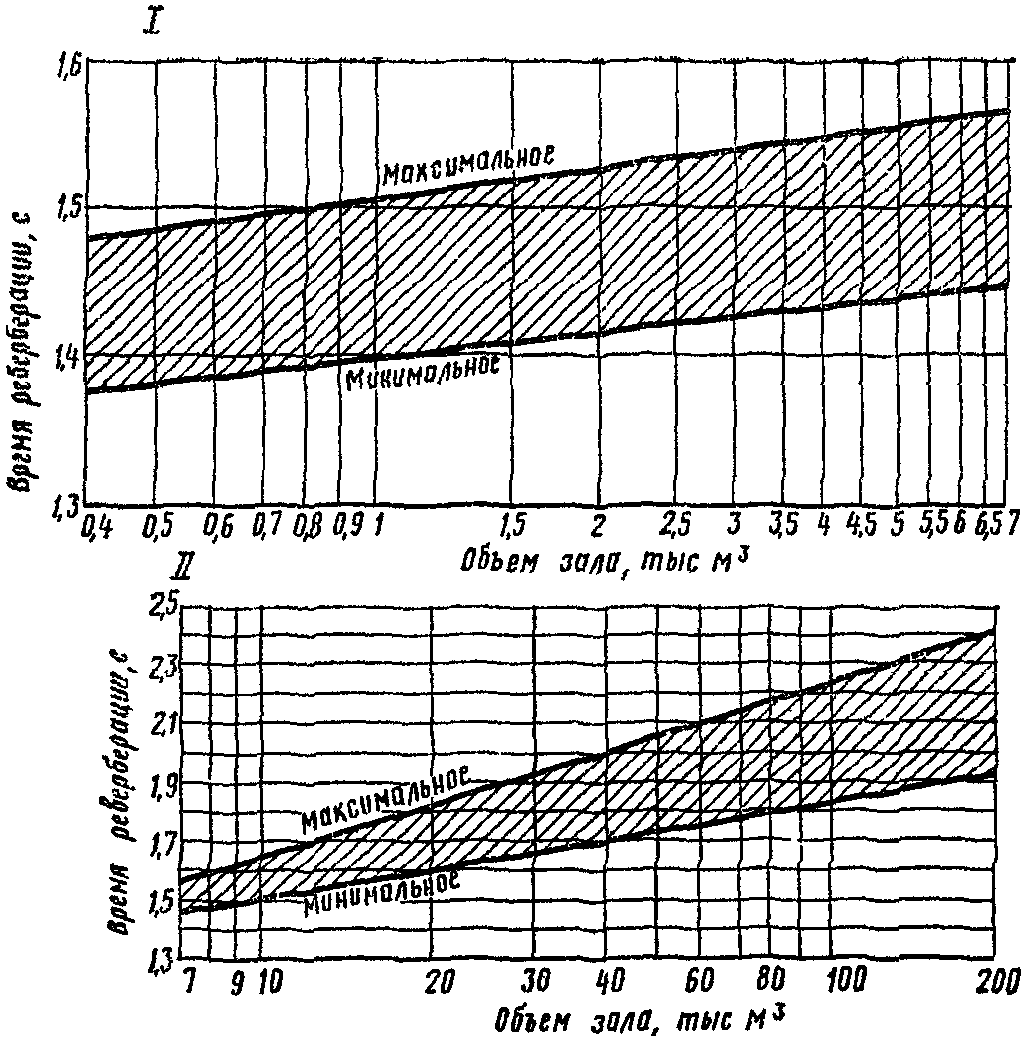

3.130. В спортивных залах, залах ванн и залах для подготовительных занятий в бассейнах, крытых катках с искусственным льдом, хореографических классах и стрелковых галереях крытых и полуоткрытых тиров время реверберации на частотах 500 - 2000 Гц следует принимать в пределах, указанных на графиках, приведенных на рисунке, а уровень проникающего в помещения звука от работы систем санитарно-технического и инженерного оборудования, а также от внешних источников следует принимать в соответствии с данными, приведенными в табл. 13.

Примечание. Акустический расчет следует производить с учетом спортивного оборудования и инвентаря, постоянно находящихся в помещении.

II - для залов объемом свыше 7 тыс. м3

Примечания. 1. Для низких частот время реверберации допускается увеличивать в 1,15 - 1,2 раза.

2. Для залов с местами для зрителей график приведен при 75%-ном заполнении зрительских мест.

Таблица 13

ПРОТИВОПОЖАРНЫЕ ТРЕБОВАНИЯ

3.131. При проектировании спортивных сооружений следует соблюдать главу СНиП по противопожарным нормам проектирования зданий и сооружений.

3.132. Для несущих конструкций трибун при открытых спортивных сооружениях, не имеющих используемого подтрибунного пространства, с количеством рядов менее 20 (независимо от общей вместимости), а также для трибун, размещаемых на земляном откосе, допускается применение сгораемых материалов. Конструкции трибун с количеством рядов более 20 должны быть из несгораемых материалов с пределом огнестойкости не менее 0,75 ч.

В крытых спортивных сооружениях несущие конструкции стационарных трибун вместимостью свыше 600 зрителей должны выполняться из несгораемых материалов с пределом огнестойкости не менее 0,75 ч, а при вместимости от 301 до 600 зрителей - из несгораемых или трудносгораемых материалов с пределом огнестойкости не менее 0,75 ч. В последнем случае подтрибунное пространство не должно быть используемым или помещения под трибунами должны отделяться от трибуны конструкциями из несгораемых материалов с пределом огнестойкости не менее 0,75 ч. Для трибун вместимостью 300 и менее зрителей допускается применение сгораемых материалов.

3.133. Степень огнестойкости зданий крытых спортивных сооружений следует принимать в соответствии с количеством мест для зрителей, учитывая как стационарные, так и временные места, предусматриваемые проектом при трансформации зала: при количестве зрительских мест в зале более 600 - не ниже II; от 301 до 600 - не ниже III; 300 и менее - не нормируется.

В спортивных корпусах I и II степени огнестойкости с двумя и более залами, имеющими зрительские места, в расчет следует принимать один зал - с наибольшим количеством зрительских мест.

Крытые спортивные сооружения IV и V степени огнестойкости следует проектировать только одноэтажными. Крытые спортивные сооружения II степени огнестойкости с применением клеедеревянных конструкций для покрытия одноэтажных объемов зальных помещений допускается проектировать с размещением вспомогательных помещений на 2 - 5 этажах; при этом объемы зальных помещений необходимо отделять противопожарными стенами.

Трансформируемые наружные ограждающие конструкции зальных помещений в зданиях I степени огнестойкости должны выполняться из несгораемых материалов с пределом огнестойкости не менее 0,5 ч, в зданиях II и III степени огнестойкости - из несгораемых материалов с пределом огнестойкости не менее 0,25 ч, или из трудносгораемых материалов с пределом огнестойкости не менее 0,5 ч, а в зданиях IV степени огнестойкости - из трудносгораемых материалов с пределом огнестойкости не менее 0,25 ч.

Степень огнестойкости трибун любой вместимости при открытых спортивных сооружениях с используемым подтрибунным пространством при размещении в нем вспомогательных помещений на двух и более этажах следует принимать не ниже II; при одноэтажном размещении вспомогательных помещений в подтрибунном пространстве степень огнестойкости трибун при открытых спортивных сооружениях не нормируется, но эти помещения должны быть отделены от собственно трибуны несгораемыми конструкциями с пределом огнестойкости не менее 0,75 ч.

Примечание. Расположение помещений, предназначаемых для хранения сгораемых материалов, под трибунами IV и V степени огнестойкости не допускается.

3.134. Временные места для зрителей (выдвижные, съемные, сборно-разборные и т.п.), а также сиденья на трибунах крытых и открытых спортивных сооружений допускается проектировать из сгораемых материалов (в том числе синтетических, не выделяющих при горении токсичных веществ).

Примечание. Несущие конструкции под временные места при их количестве более 300 должны выполняться из несгораемых материалов.

3.135. В спортивных залах, крытых катках, залах ванн (с местами для зрителей или без них), а также в залах для подготовительных занятий бассейнов и огневых зонах крытых тиров (в том числе размещаемых под трибунами или встроенных в другие здания), имеющих площадь, превышающую допустимую площадь этажа между противопожарными стенами, предусматриваемую требованиями главы СНиП по общей части проектирования общественных зданий и сооружений, противопожарные стены следует предусматривать между залом (в тирах - огневой зоной со стрелковой галереей) и другими помещениями.

В зданиях I и II степени огнестойкости помещения вестибюлей и фойе при их площади, превышающей площадь застройки между противопожарными стенами, допускается разделять несгораемыми светопрозрачными дымонепроницаемыми перегородками с самозакрывающимися дверными полотнами с плотным притвором.

3.136. Склады оружия, боеприпасов и оружейная мастерская должны отделяться от остальных помещений стенами из несгораемых материалов с дверями из трудносгораемых или несгораемых материалов. Предел огнестойкости стен и дверей должен быть не менее 0,75 ч.

3.137. Склады и другие помещения площадью 100 м2 и более, предназначаемые для хранения сгораемых материалов или несгораемых материалов в сгораемой упаковке, должны оборудоваться автоматическими средствами водяного пожаротушения (спринклерные установки) при расположении их:

а) под трибунами вместимостью 3000 и более зрителей при открытых спортивных сооружениях;

б) под трибунами вместимостью до 800 зрителей в крытых спортивных сооружениях;

в) в зданиях крытых спортивных сооружений вместимостью 800 и более зрителей.

3.138. Из помещений для зрителей, а также из складских помещений, предназначаемых для хранения сгораемых материалов или несгораемых материалов в сгораемой упаковке, не имеющих оконных проемов, следует предусматривать дымоудаление по горизонтальным каналам (с принудительной вытяжной вентиляцией) или по вертикальным каналам, выходящим наружу и имеющим общее сечение не менее 0,6% площади пола помещения.

Примечание. На инвентарные при спортивных залах требования настоящего пункта не распространяются.

3.139. Материалы для обшивки (в том числе акустической) стен и потолков в зальных помещениях крытых спортивных сооружений, стрелковых галереях крытых и полуоткрытых тиров и огневых зонах крытых тиров следует принимать, в зависимости от наличия и количества мест для зрителей, в соответствии с требованиями, приведенными в табл. 14.

Таблица 14

<*> В том числе деревянные рейки, столярные, древесно-стружечные и древесно-волокнистые плиты, обработанные со всех сторон огнезащитными красками или лаками или подвергнутые глубокой пропитке антипиренами. Поверхности облицовки или обрешетки, вплотную прилегающие к облицовываемой поверхности или к заполняющим пространство между ними несгораемым или трудносгораемым материалам, допускается не подвергать огнезащитной обработке.

3.140. Эвакуацию зрителей следует предусматривать через равномерно расположенные выходы (люки, двери), при этом конструктивно-планировочными решениями должно ограничиваться количество эвакуирующихся на один выход; количество люков (дверей) следует предусматривать, как правило, из расчета не более:

1500 чел. - на 1 люк для трибун открытых спортивных сооружений;

600 чел. - на 1 люк (дверь) в крытых спортивных сооружениях.

3.141. Пропускную способность 1 м ширины пути эвакуации зрителей вниз по лестницам трибун открытых спортивных сооружений следует принимать:

600 чел. - при II степени огнестойкости трибун;

300 чел. - при V степени огнестойкости трибун.

Примечание. Пропускная способность 1 м ширины составляет при эвакуации по лестнице вверх 115%, через люк - 135%, по горизонтальному пути или пандусу - 160% приведенной выше.

3.142. Ширину путей эвакуации зрителей внутри спортивного зала, зала ванны бассейна или крытого катка (проходов в партере и на балконе, лестниц трибун и пандусов) и выходов из него (дверей и люков) в зависимости от объема зала и степени огнестойкости здания следует принимать по табл. 15.

Таблица 15

Примечание. При эвакуации по лестнице вниз пропускная способность 1 м ширины составляет 63% приведенной в таблице, при эвакуации по лестнице вверх - 72%, а при эвакуации через люк или дверь - 85%.

Суммарная пропускная способность путей эвакуации после выхода из зала (проходов, коридоров, фойе, вестибюлей, лестниц, пандусов и дверей), а также пропускная способность эвакуационных выходов из здания должна быть не менее суммарной пропускной способности эвакуационных выходов из зала.

Примечание. На путях эвакуации из крытых спортивных сооружений допускаются открытые наружные лестницы с уклоном не более 1:1,7.

3.143 Ширина пути эвакуации должна быть не менее:

1 м - для горизонтальных проходов, пандусов и лестниц;

1,2 м - для дверей и люков в крытых спортивных сооружениях;

1,5 м - для люков на открытых спортивных сооружениях.

Примечание. При расчетной ширине лестницы или люка более 2,4 м следует предусматривать разделительные поручни. При ширине люка или лестницы до 2,4 м, полученной по расчету, допускается устройство люков или лестниц шириной более 2,4 м без разделительных поручней.

3.144. Максимальная протяженность пути эвакуации от самого удаленного зрительского места до ближайшего эвакуационного выхода из зала при горизонтальном (или по пандусу) пути не должна превышать 32 м.

При эвакуации вверх по лестнице допустимая протяженность составляет 72% указанной для горизонтального пути, а при эвакуации вниз по лестнице - 63%. При различном характере пути эвакуации на отдельных его участках допустимая протяженность определяется приведением к норме для горизонтального пути, руководствуясь указанными выше процентными соотношениями.

3.145. Максимальная протяженность пути эвакуации за пределами зала от наиболее удаленного выхода из зала до выхода на улицу или в лестничную клетку не должна превышать 40 м в зданиях I и II степени огнестойкости, 30 м - в зданиях III степени огнестойкости, 20 м - в зданиях IV степени огнестойкости и 15 м - в зданиях V степени огнестойкости.

Примечание. Требования настоящего пункта, а также пп. 3.142, 3.144 и табл. 15 настоящей главы распространяются на зальные помещения объемом 60 тыс. м3 и менее; расчет ширины путей эвакуации и их протяженность внутри зальных помещений объемом более 60 тыс. м3 и за их пределами определяются в каждом отдельном случае по согласованию с органами пожарного надзора.

3.146. Дверные проемы и люки в зданиях на путях эвакуации зрителей должны быть снабжены самозакрывающимися дверными полотнами с плотным притвором.

4. ВОДОПРОВОД И КАНАЛИЗАЦИЯ

4.1. Спортивные сооружения должны оборудоваться системой водопровода, присоединяемой к наружным сетям населенного пункта.

При отсутствии в населенном пункте централизованного водоснабжения следует использовать местные источники, вода в которых удовлетворяет требованиям ГОСТ 17.1.3.03-77.

Примечание. В павильонах на стартах горнолыжных трасс и у стартовых площадок трамплинов водоснабжение допускается предусматривать только для питьевых целей с доставкой воды в герметически закрытых сосудах.

4.2. Вода для хозяйственно-питьевых и технологических нужд спортивных сооружений должна удовлетворять требованиям ГОСТ 2874-73 "Вода питьевая". Кроме того, следует предусматривать меры, обеспечивающие воде, подаваемой в ванны бассейнов, следующие дополнительные качества:

а) цветность не более 5°;

б) содержание взвешенных веществ:

в открытых ваннах - не более 2 мг/л;

в крытых ваннах - не более 1 мг/л;

в) прозрачность (по кресту) - на всю глубину ванны.

Примечание. Для полива открытых плоскостных спортивных сооружений и территорий, а также для создания льда сезонных открытых катков допускается использование источников воды непитьевого качества, отвечающих требованиям ГОСТ 17.1.3.03-77.

4.3. Горячее водоснабжение следует предусматривать для обеспечения хозяйственно-бытовых и технологических нужд спортивных сооружений.

Примечание. На лыжных базах, не используемых в летнее время для других видов спорта, при индивидуальных котельных допускается подачу горячей воды предусматривать только в отопительный сезон.

4.4. Горячая вода для хозяйственно-бытовых нужд должна подаваться в душевые, кабинет врача, комнаты медицинской сестры и для оказания первой медицинской помощи, массажные, бытовые помещения для рабочих, раздевальные для занимающихся, комнаты инструкторского и тренерского состава, лаборатории анализа воды в ваннах бассейнов, помещения для уборочного инвентаря, а также другие помещения в соответствии с технологическим заданием.

На технологические нужды горячая вода должна подаваться для заполнения и пополнения ванн бассейнов, подготовки поверхности льда катков, поливки газона поля для футбола, а также для буфетов.

Примечание. Растапливание льда при трансформации арены крытого катка допускается производить горячей водой из системы горячего водоснабжения в ночное время. Расчет потребности горячей воды следует принимать исходя из продолжительности растапливания не более 12 ч и толщины льда 50 мм.

4.5. Устройство внутреннего хозяйственно-питьевого и противопожарного водопровода должно отвечать требованиям главы СНиП по проектированию внутреннего водопровода и канализации зданий с дополнительным учетом норм суточного водопотребления и расчетных секундных расходов воды, приведенных в табл. 16 и 17.

Таблица 16

<*> Подача воды в ванны должна производиться равномерно в течение всего времени работы бассейна.

Таблица 17

4.6. Расчетный расход воды на наружное пожаротушение через гидранты для зданий крытых спортивных сооружений следует принимать в соответствии с требованиями главы СНиП на проектирование наружных сетей и сооружений водоснабжения, а для трибун при открытых спортивных сооружениях:

15 л/с - при вместимости от 5 до 10 тыс.;

    20  "  -  "       "     св. 10 до 20 тыс.;
    25  "  -  "       "     св. 20 тыс.

Для спринклерных устройств интенсивность орошения следует принимать 0,1 л/с на 1 м2. Суммарный расход воды на нужды автоматических систем пожаротушения не должен превышать 30 л/с.

4.7 Расход горячей воды следует принимать по табл. 18.

Таблица 18

4.8. В санитарных узлах и душевых с количеством приборов более двух и на обходных дорожках ванн крытых и открытых бассейнов следует предусматривать поливочные краны диаметром 20 мм с подводкой холодной и горячей воды.

4.9. Поливочные краны диаметром 50 мм с подводкой холодной и горячей воды должны устанавливаться в отапливаемом помещении и располагаться:

у ближайших выходов на лед сезонных открытых катков — для заправки горячей водой автоцистерн или иных машин по уходу за льдом;

на стоянке машин по уходу за льдом искусственных катков;

у ближайших выходов к футбольному полю — для поливки газона теплой водой (осуществляемой из шлангов в весеннее время);

вокруг ледяного поля исходя из радиуса обслуживания не более 30 м — для создания льда в крытых катках.

4.10. Наружную сеть поливочного водопровода для открытых плоскостных спортивных сооружений, используемых в летнее время, а также питомника для выращивания дерна и территории спортивных сооружений следует укладывать на глубину до 0,5 м с уклоном в сторону выпуска воды (при отключении сети на зимний период).

К открытым плоскостным спортивным сооружениям, используемым в зимнее время под заливку сезонных катков, а также к открытым каткам с искусственным льдом должна предусматриваться подводка незамерзающей водопроводной сети.

Поливочные краны диаметром 25 мм должны размещаться исходя из радиуса обслуживания не более 30 м, гидранты — 50 м.

Примечание. По верху трибун открытых спортивных сооружений, имеющих 20 рядов и более, следует предусматривать дополнительно устройство поливочной сети для мытья трибун с установкой кранов на расстоянии не более 50 м друг от друга.

4.11. Водопроводную сеть для полива искусственных покрытий трамплинов для прыжков на лыжах с поливочными кранами через 20 м следует прокладывать вдоль полотна горы разгона и горы приземления. В нижней точке сети должны предусматриваться спускные устройства для опорожнения на зимний период.

4.12. На территории комплексов открытых плоскостных спортивных сооружений следует предусматривать установку питьевых фонтанчиков исходя из радиуса обслуживания не более 75 м. У открытых и крытых ванн бассейнов питьевые фонтанчики для занимающихся следует устанавливать в пределах обходной дорожки.

4.13. Расчетную температуру воды в ваннах бассейнов следует принимать по табл. 19.

Таблица 19

<*> Для соревнований.

Примечания. 1. В ваннах, предназначаемых для обучения неумеющих плавать попеременно с занятиями групп общей физической подготовки и оздоровительным плаванием, водонагревательные установки должны обеспечивать наибольшую температуру воды.

2. В универсальных ваннах, предназначаемых для спортивного плавания (или водного поло) попеременно с прыжками в воду допускается принимать температуру, приведенную для спортивного плавания (водного поло).

3. Температура воды, подаваемой в ванны, не должна быть выше 35 °C. По согласованию с органами санитарного надзора допускается увеличение температуры воды, подаваемой зимой в открытые ванны.

4.14. Продолжительность наполнения ванн бассейнов не должна превышать 24 ч.

4.15. Скорость выхода воды из подающих отверстий в ванны бассейнов следует принимать 2 — 3 м/с.

4.16. Водообмен в ваннах бассейнов следует предусматривать с рециркуляцией воды (многократное использование с очисткой, дезинфекцией и одновременным пополнением убыли свежей водой) или с непрерывным протоком свежей воды (разовое использование с дезинфекцией). При этом продолжительность полного водообмена в ваннах для обучения не умеющих плавать детей 7 — 14 лет должна приниматься не более 8 ч, а в остальных ваннах — не более 12 ч.

Выбор метода водообмена определяется технико-экономическим расчетом.

Водообмен методом периодических наполнений и опорожнений не допускается.

4.17. Очистку технологической воды ванн бассейнов следует предусматривать фильтрами с предварительной коагуляцией в соответствии с требованиями главы СНиП по проектированию наружных сетей и сооружений водоснабжения.

Перед очистными сооружениями следует устанавливать сетчатые фильтры (волосоуловители).

4.18. Водоочистные сооружения бассейнов следует предусматривать раздельно для каждой ванны или для групп ванн одинакового назначения и возраста занимающихся в них.

4.19. В бассейнах следует предусматривать дезинфекцию воды ванн. Дезинфекция должна производиться химическими веществами — хлором, озоном и др., допущенными органами санитарного надзора в качестве дезинфекторов и обладающими остаточным бактерицидным действием.

Химические реагенты должны вводиться в трубопровод рециркуляционной системы перед сетчатыми фильтрами, а при непрерывном протоке — перед впуском воды в ванну.

Склады для хранения реагентов должны рассчитываться на месячное потребление.

Примечания. 1. При применении в качестве дезинфицирующего реагента хлора его количество следует принимать из расчета концентрации остаточного свободного хлора в воде ванн в пределах 0,2 — 0,3, но не более 0,5 г/м3; при применении озона концентрация остаточного озона (после камер смешения) должна приниматься 0,1 — 0,3 г/м3.

2. Допускается предусматривать дезинфекцию физическими методами совместно с химическими.

4.20 На технологических трубопроводах в бассейнах следует предусматривать установку:

расходомеров, показывающих количество воды, подаваемой в ванну;

расходомеров, показывающих количество свежей воды, поступающей в рециркуляционную систему;

контрольных кранов (для отбора проб) на вводе в ванну, а также до и после фильтров.

4.21. Отвод воды из ванн бассейнов на рециркуляцию должен предусматриваться через отверстия, располагаемые в глубокой и мелкой частях ванны; при этом отверстия не должны размещаться на расстоянии менее 1 м от стенок.

Расчетную скорость входа воды в отводящие отверстия следует принимать 0,4 — 0,5 м/с. Отводящие отверстия должны перекрываться решетками, площадь сечения которых должна быть в 2 раза больше сечения отводящих труб.

На циркуляционном трубопроводе, забирающем воду из глубокой части ванны, должно быть ответвление (с задвижкой) для опорожнения ванны.

4.22. В ваннах для прыжков в воду и в глубокой (предназначенной для прыжков) части универсальных ванн следует предусматривать устройства для создания искусственной ряби на поверхности воды под вышкой и трамплинами.

4.23. Спортивные сооружения должны оборудоваться системой канализации, присоединяемой к наружным сетям населенного пункта.

В неканализованных районах следует предусматривать местные очистные сооружения, состав которых и степень очистки должны быть согласованы с органами санитарного надзора.

Примечания. 1. Наружные санитарные узлы с выгребами допускаются в неканализованных районах:

при стрелковых галереях тиров, входящих в состав стрельбищ;

при отдельно стоящих открытых тирах;

при открытых плоскостных спортивных сооружениях (в том числе имеющих места для 300 и менее зрителей).

2. В санитарных узлах на стартах горнолыжных трасс и у стартовых площадок трамплинов следует предусматривать воронки-унитазы со сбором стоков в сменные, плотно закрывающиеся контейнеры емкостью не более 50 л каждый.

4.24. В санитарных узлах для занимающихся и зрителей следует устанавливать напольные керамические чаши.

4.25. Отвод воды с пола помещений с мокрым режимом (в том числе с поверхности обходных дорожек в бассейнах) следует предусматривать через трапы диаметром 50 — 100 мм. Уклон пола в сторону трапов должен приниматься не менее 0,01 и не более 0,02.

4.26. Сброс воды от проходных ножных душей, с обходной дорожки, от переливных желобов и от промывки при чистке стенок и дна ванн бассейнов следует предусматривать в бытовую канализацию. Вода от питьевых фонтанчиков, от опорожнения ванн, от промывки фильтров, а также от таяния льда должна удаляться в дождевую канализацию.

Примечания. 1. В отдельных случаях по согласованию с местными органами водопроводно-канализационного хозяйства допускается сброс воды при опорожнении ванн и от промывки фильтров в бытовую канализацию.

2. Сброс воды от переливных желобов допускается направлять в общую систему рециркуляции ванны с соответствующим уменьшением объема воды, подаваемой в ванну, для пополнения.

3. Вода от питьевых фонтанчиков и от таяния льда, при отсутствии наружной дождевой канализации, должна удаляться в бытовую канализацию.

4.27. Продолжительность стока воды при опорожнении ванн бассейнов объемом 600 м3 и менее следует принимать не более 12 ч, а при объеме воды более 600 м3 — не более 24 ч.

Примечание. При расположении дна ванны ниже водосточной (канализационной) сети опорожнение ванны следует предусматривать при помощи насосов.

4.28. Присоединение канализационных трубопроводов к ваннам бассейнов должно исключать возможность обратного попадания стока из канализации в ванны.

4.29. Выпуски, отводящие воду из переливных желобов ванн бассейнов, должны иметь воздушные разрывы перед гидравлическим затвором.

4.30. Отвод воды с трибун открытых плоскостных спортивных сооружений следует предусматривать через ливнеприемники, размещаемые между сооружением и трибуной непосредственно перед первым ее рядом, в сеть дождевой канализации. Количество ливнеприемников определяется из расчета полного водоотвода с трибуны.

Примечание. При отсутствии дождевой канализации следует предусматривать устройство кювета для отвода воды за пределы сооружения.

4.31. Расстановка канализационных колодцев и кранов поливочного водопровода на территории открытых спортивных комплексов должна предусматривать возможность присоединения к ним перевозных санитарных узлов для участников и зрителей массовых мероприятий.

5. ОТОПЛЕНИЕ И ВЕНТИЛЯЦИЯ

5.1. Отопление и вентиляцию следует проектировать в соответствии с требованиями главы СНиП по проектированию отопления, вентиляции и кондиционирования воздуха и настоящей главы.

5.2. Расчетные температуры и кратности обмена воздуха в помещениях спортивных сооружений следует принимать согласно табл. 20.

Таблица 20

Примечания. 1. В помещениях, не указанных в таблице, температуру воздуха и кратность воздухообмена следует принимать по требованиям соответствующих глав СНиП.

2. Расчетное количество зрителей в зале при проектировании систем вентиляции следует принимать исходя из 100%-ного заполнения зрительских мест.

5.3 Подвижность воздуха в зонах нахождения занимающихся не должна превышать:

0,2 м/с — в залах ванн крытых бассейнов;

0,3 м/с — в спортивных залах для борьбы, настольного тенниса и в крытых катках;

0,5 м/с — в остальных спортивных залах и залах для подготовительных занятий в бассейнах.

5.4. В огневых зонах крытых тиров в качестве нагревательных приборов следует применять гладкие трубы, прокладываемые вдоль нижней части боковых стен.

5.5. Нагревательные приборы и трубопроводы в спортивных залах, залах для подготовительных занятий и залах ванн бассейнов не должны выступать из плоскости стен на высоте до 1,8 м от пола.

Примечание. В помещениях с влажным и мокрым режимом устройство ниш в наружных стенах для размещения нагревательных приборов не допускается.

5.6. Расчет воздухообмена в универсальных спортивно-зрелищных залах с искусственным льдом должен производиться для следующих эксплуатационных режимов:

а) при функционировании льда и мест для зрителей;

б) при функционировании мест для зрителей без использования льда;

в) при функционировании льда без использования мест для зрителей.

В спортивно-зрелищных залах без искусственного льда и в залах ванн бассейнов с местами для зрителей расчет воздухообмена следует производить для двух режимов — со зрителями и без них.

В крытых спортивных сооружениях с местами для 300 и более зрителей следует предусматривать не менее двух приточных агрегатов.

5.7. Самостоятельную систему вытяжной вентиляции с искусственным побуждением следует предусматривать для стрелковых галерей и огневых зон крытых тиров и стрелковых галерей полуоткрытых тиров, имеющих стену с бойницами.

5.8. Схема организации воздухообмена в крытых и полуоткрытых тирах должна предусматривать подачу приточного воздуха в верхнюю зону стрелковой галереи со стороны торцовой стены (позади огневого рубежа) по всей ее ширине. Удаление воздуха в крытых тирах следует предусматривать под потолком огневой зоны (в 4 — 6 м впереди линии огня) в объеме 2/3 общего количества удаляемого воздуха и из нижней зоны (с расположением вытяжных отверстий с обеих боковых сторон в 2 м от линии огня) — в объеме 1/3. В полуоткрытых тирах удаление воздуха следует предусматривать из верхней и нижней зон непосредственно по линии огия, у стены, отделяющей стрелковую галерею, — от огневой зоны.

Примечание. При расположении в огневой зоне крытых тиров промежуточных огневых рубежей вытяжка должна предусматриваться перед каждой линией огня в отдельности; при этом необходимо обеспечивать возможность переключения зон вытяжки соответственно месту проведения стрельбы.

5.9. Вентиляция хлораторных и складов хлора должна удовлетворять требованиям главы СНиП по проектированию наружных сетей и сооружений водоснабжения.

5.10. Проектирование крытых катков с искусственным льдом должно осуществляться в соответствии с заданным эксплуатационным режимом ледяной площадки:

а) периодического действия — в сооружениях с трансформируемой ареной демонстрационного назначения;

б) непрерывного действия — в сооружениях, предназначаемых для учебно-тренировочных занятий.

5.11. Холодопроизводительность холодильных станций крытых катков с искусственным льдом следует принимать по летним нагрузкам в соответствии с заданным временем намораживания льда и с учетом параметров внутреннего воздуха, приведенных в табл. 20.

Температуру поверхности льда для расчета следует принимать минус 8 °C при толщине льда 50 мм.

Разность температур поверхности льда в любых точках не должна превышать 0,5 °C.

6. ЭЛЕКТРОСНАБЖЕНИЕ И ЭЛЕКТРОТЕХНИЧЕСКИЕ УСТРОЙСТВА

6.1 Электроприемники спортивных сооружений по надежности электроснабжения должны относиться к следующим категориям:

в крытых спортивных сооружениях:

а) с количеством мест для зрителей (в одном помещении) свыше 800:

аварийное освещение — I категории;

остальные электроприемники — II категории;

б) с количеством мест для зрителей (в одном помещении) от 200 до 800 или при меньшем количестве зрительских мест (или без них), но с количеством занимающихся более 120 чел. в смену:

все электроприемники — II категории;

в) с количеством мест для зрителей (в одном помещении) менее 200 или с числом занимающихся 120 чел. и менее в смену:

все электроприемники — III категории;

на открытых спортивных сооружениях:

а) спортивных аренах для футбола или легкой атлетики, спортивных аренах для хоккея и ручных спортивных игр (или бассейнах) со стационарными трибунами на 20 и более рядов:

все электроприемники — II категории;

б) спортивных аренах для футбола или легкой атлетики, спортивных аренах для хоккея и ручных спортивных игр (или бассейнах) со стационарными трибунами при количестве рядов до 20:

все электроприемники — III категории;

в) прочие открытые спортивные сооружения:

все электроприемники — III категории.

На открытых и в крытых спортивных сооружениях, предназначаемых для соревнований республиканского и более высокого масштаба, противопожарные устройства, питающие устройства АТС, средств теле-, радиопередач и радиоузлов, а также аварийное освещение должны относиться к I категории надежности электроснабжения.

6.2 Устройство искусственного освещения следует предусматривать:

а) на открытых катках с искусственным льдом;

б) на территории всех спортивных сооружений;

в) на предназначаемых для использования в темное время суток;

открытых плоскостных спортивных сооружениях;

площадках для подготовительных занятий бассейнов;

открытых ваннах бассейнов;

лыжных и горнолыжных трассах;

трамплинах для прыжков на лыжах;

линиях мишеней и стрелковых галереях открытых тиров;

стационарных трибунах для зрителей при открытых спортивных сооружениях.

Примечание. Требования к устройству осветительных установок арен стадионов с трибунами вместимостью свыше 40 тыс. зрителей, спортивных залов и крытых катков с количеством зрительских мест свыше 5 тыс. и бассейнов с количеством зрителей свыше 3 тыс., а также в других случаях, когда со спортивного сооружения предусматривается осуществление передач цветного телевидения, определяются заданием на проектирование, согласованным с Государственным комитетом СССР по телевидению и радиовещанию.

6.3. Уровень освещенности спортивных сооружений для отдельных видов спорта, а также специализированных помещений и устройств в них следует принимать по табл. 21.

Таблица 21

Открытые плоскостные спортивные сооружения

Спортивные залы и крытые катки

Открытые и крытые бассейны

Лыжные базы

Тиры (мишени и специализированные помещения)

<*> В числителе приведена норма для открытых, в знаменателе — для крытых бассейнов.

<**> Нормируется величина средней освещенности.

Примечания. 1. На открытых плоскостных спортивных сооружениях (в том числе универсальных), предназначаемых для волейбола, баскетбола, гандбола, тенниса и хоккея, при наличии стационарных трибун для зрителей с числом рядов 20 и более, уровень горизонтальной освещенности следует принимать 400 лк, а вертикальной — 150 лк.

2. На спортивных аренах для футбола и хоккея с мячом, а также для легкой атлетики с круговой беговой дорожкой 400 м при наличии стационарных трибун для зрителей с числом рядов 10 и более или общим количеством мест от 3000 до 10000 уровень горизонтальной освещенности поля для игры следует принимать 100 лк, а вертикальной — 50 лк; при общей вместимости стационарных трибун св. 10000 до 25000 зрителей уровни горизонтальной и вертикальной освещенности следует принимать, соответственно, 200 и 75 лк. При вместимости трибун более 25000 зрителей уровни горизонтальной и вертикальной освещенности поля для игры следует принимать, соответственно, 400 и 100 лк, а горизонтальной освещенности легкоатлетических дорожек и секторов — 100 лк.

3. Уровень освещенности открытых плоскостных спортивных сооружений микрорайонов допускается понижать на одну ступень (для тенниса, настольного тенниса и хоккея — на две ступени) по шкале значений освещенности.

4. Уровень средней горизонтальной освещенности на поверхности льда катков для массового катания (в том числе для обучающихся катанию) следует принимать не менее 10 лк. При проектировании использования освещаемых территорий в микрорайонах, садах или парках для массового катания на коньках или лыжах, уровень освещенности допускается принимать по нормам для этих территорий.

5. В спортивных залах (кроме залов для спортивных игр), крытых катках и залах крытых ванн бассейнов со стационарными трибунами для 800 и менее зрителей уровень освещенности (по сравнению с приведенным в таблице) следует повышать на одну ступень.

6. Уровень минимальной горизонтальной освещенности спортивных залов, крытых катков и залов крытых ванн бассейнов со стационарными трибунами общей вместимостью более 800 зрителей следует принимать 400 лк, а освещенность поверхности ринга (при соревнованиях по боксу) — 1000 лк.

7. Уровень минимальной горизонтальной освещенности залов для подготовительных занятий в бассейнах следует принимать 150 лк, а площадок — 50 лк.

8. При освещении крытых спортивных сооружений лампами накаливания (в случаях невозможности или технической нецелесообразности применения газоразрядных ламп) допускается снижение уровня освещенности на одну ступень (кроме освещения стрелковых галерей, огневых зон и мишеней в тирах).

9. Уровень средней горизонтальной освещенности трибун спортивных сооружений следует принимать в крытых сооружениях — 50 лк, а при открытых сооружениях — не менее 10% уровня освещенности, предусмотренной в таблице для соответствующих видов спорта и вместимости трибун (см. примеч. 1 и 2 к настоящей таблице).

10. Коэффициент неравномерности электрического освещения трасс для катания на лыжах по равнинной местности следует принимать не менее 0,04; катков для массового катания на коньках и трасс лыжных гонок и массового катания на лыжах с гор — не менее 0,1; трасс для горнолыжного спорта — не менее 0,2; открытых плоскостных спортивных сооружений для спортивных игр, а также для легкоатлетических прыжков и трамплинов для прыжков на лыжах — не менее 0,33; мишеней — не менее 0,5.

11. При подводном освещении ванн бассейнов суммарный световой поток, вводимый в толщу воды, должен определяться умножением площади зеркала воды ванн (в м2) на 200 лм — для открытых и 300 лм — для крытых бассейнов.

12. На сооружениях, предназначаемых для проведения соревнований республиканского и более высокого масштаба, допускается повышение уровня освещенности в соответствии с заданием на проектирование, согласованным с Комитетом по физической культуре и спорту при Совете Министров СССР.

Освещенность универсальных спортивных сооружений должна приниматься по наибольшим показателям, приведенным в табл. 21, по видам спорта, для которых предназначается данное сооружение (требования освещенности для настольного тенниса при этом не учитываются).

6.4. Люминесцентные лампы для освещения спортивных сооружений должны применяться, как правило, белого цвета.

При применении газоразрядных ламп коэффициент пульсации освещенности не должен превышать 20%.

6.5. В зданиях спортивных сооружений, а также в люках трибун при открытых спортивных сооружениях, оборудованных искусственным освещением, следует предусматривать аварийное освещение для эвакуации в соответствии с требованиями главы СНиП по проектированию искусственного освещения.

Освещенность от аварийного освещения на поверхности воды ванн крытых, а также открытых бассейнов, оборудованных осветительными установками, должна быть не менее 5 лк.

6.6. На освещаемых открытых плоскостных сооружениях, предназначаемых для спортивных игр (кроме городков и настольного тенниса), следует предусматривать верхнебоковое освещение. Осветительные приборы верхнебокового освещения должны устанавливаться на высоте не менее 10 м. При этом угол между перпендикуляром, опущенным из оптического центра прибора на продольную ось площадки (поля), и ее поверхностью должен быть не менее 27°.

Допускается устройство верхнего освещения при высоте подвеса светильников не менее:

12 м — для волейбола и тенниса;

8 м — для бадминтона, баскетбола и гандбола;

6 м — для хоккея.

На площадках для городков и настольного тенниса следует предусматривать верхнее освещение «городов» и поверхности стола при высоте подвеса светильников не менее 3 м.

Верхнее освещение следует выполнять светильниками с защитным углом не менее 30°.

6.7. Оптические оси прожекторов и светильников концентрированного светораспределения при боковом освещении легкоатлетических и конькобежных дорожек должны направляться в сторону движения спортсменов.

6.8. Размещение светильников (за исключением светильников отраженного света) на стенах в торцах поля для игры в залах, предназначаемых для спортивных игр, не допускается. Применение светильников прямого света концентрированного светораспределения для освещения поверхности воды в ваннах бассейнов допускается только при условии перекрытия их выходных отверстий светорассеивающими материалами.

При освещении залов для спортивных игр не менее 10% суммарного светового потока осветительных приборов должно быть направлено вверх для освещения потолка.

6.9. На освещаемых трассах лыжных гонок следует предусматривать верхнебоковое или верхнее освещение, а на горнолыжных трассах — верхнебоковое. Осветительные приборы (прожекторы или светильники) следует располагать, как правило, вдоль обеих сторон трасс и так, чтобы на трассах лыжных гонок при применении прожекторов или светильников концентрированного светораспределения их оптические оси были направлены в сторону движения спортсменов, а на горнолыжных трассах оптические оси следует направлять так, чтобы 2/3 светового потока всей установки направлялось вниз, а 1/3 — вверх по склону; при этом осветительные приборы, оптические оси которых направлены вверх, должны иметь устройство, предохраняющее спортсменов от прямой блескости приборов. Высота установки осветительных приборов должна быть не менее 1/5 расстояния между опорами.

На освещаемых трамплинах следует предусматривать верхнебоковое освещение; при этом оптические оси осветительных приборов должны иметь наклон в сторону движения спортсменов.

6.10. На спортивных сооружениях с трибунами для зрителей осевые лучи приборов, освещающих арену, не должны попадать на трибуны.

6.11. Управление освещением универсальных спортивных сооружений должно обеспечивать включение осветительных установок в соответствии с трансформацией зала.

6.12. Управление освещением комплексов открытых плоскостных спортивных сооружений, лыжных и горнолыжных трасс и трамплинов должно быть централизованным; при этом следует предусматривать раздельное управление освещением групп площадок и отдельных полей, отдельных лыжных трасс и трамплинов, а также трибун.

6.13. Управление освещением огневой зоны и мишеней в тирах следует предусматривать централизованным из стрелковой галереи.

Пуск и перемещение движущейся мишени «бегущий кабан», а также повороты и фиксация фигурных мишеней должны осуществляться автоматически с помощью электрифицированных устройств, управление которыми следует предусматривать из стрелковой галереи (с места старшего судьи линии огня), а для мишени «бегущий кабан», кроме того, из блиндажа (с места старшего судьи линии мишеней).

Пусковые устройства для поворотов и фиксации фигурных мишеней следует предусматривать на каждую мишенную установку в отдельности, а повороты и фиксация пяти мишеней одной установки должны осуществляться одновременно от одного пускового устройства.

Примечания. 1. Пульты управления мишенными установками следует предусматривать съемными (для возможности хранения их вне стрелковой галереи по окончании стрельбы).

2. Около устройств, приводящих в действие мишенные установки, следует предусматривать местное освещение.

6.14. В тирах, предназначаемых для проведения стрельбы с показом каждой пробоины, следует предусматривать световую сигнализацию с огневого рубежа (из зоны судей у каждого стрелкового места) в блиндаж (к каждой мишени), обеспечивающую:

а) передачу команды на подъем мишени;

б) извещение о произведенном выстреле (для последующего показа пробоины);

в) передачу команды на опускание мишени.

6.15. Прокладка кабельных сетей под специальными покрытиями открытых плоскостных спортивных сооружений (в пределах размеров, приведенных в табл. 1) не допускается, за исключением кабельных сетей, прокладываемых к информационным табло, аппаратуре автоэлектрохронометража, телефонам, микрофонам и другим устройствам, размещаемым непосредственно в пределах данного сооружения. При прокладке кабелей в указанных случаях должны предусматриваться кабельные колодцы, протяжные и клеммные коробки. Расположение и конструкция этих устройств должны исключать возможность травмирования занимающихся.

6.16. На территории комплексов открытых плоскостных спортивных сооружений с пропускной способностью 200 чел. и более в смену, лыжных баз, стрельбищ и открытых бассейнов круглогодичного действия, а также в зданиях крытых спортивных сооружений (в том числе полуоткрытых тирах) и вспомогательных помещениях открытых сооружений следует предусматривать:

а) радиофикацию от радиотрансляционной сети населенного пункта;

б) телефонизацию от АТС населенного пункта;

в) электрочасификацию (при установке не менее десяти электровторичных часов).

На спортивных сооружениях, имеющих стационарные трибуны, следует дополнительно предусматривать:

а) звуковую передачу информации и звуковоспроизведение музыки для зрителей на трибуны, в отдельные помещения и сооружения, а также озвучение отдельных зон территории комплексов открытых плоскостных спортивных сооружений, лыжных баз и стрельбищ;

б) звукоусиление стартовых команд в беге на открытых спортивных аренах (при длине круговой беговой дорожки 400 м и количестве отдельных дорожек на повороте не менее 6) и в спортивных залах (манежах) для легкой атлетики.

На спортивных сооружениях, предназначаемых для соревнования республиканского и более высокого масштаба, следует, как правило, дополнительно предусматривать:

а) оперативно-служебную телефонную связь между отдельными помещениями и сооружениями (или группами) открытых и крытых арен для легкой атлетики, комплексов открытых плоскостных спортивных сооружений и спортивных корпусов с тремя и более залами;

б) установку информационной (в том числе для радио- и телевизионных передач со спортивного сооружения) и регистрирующей аппаратуры.

6.17. На лыжных базах, предназначаемых для проведения соревнований республиканского и более высокого масштаба, следует дополнительно предусматривать:

а) технические средства, позволяющие осуществлять оперативную телефонную связь или радиосвязь между:

стартами-финишами и промежуточными контрольными пунктами на трассах лыжных гонок и биатлона;

помещениями для дежурного персонала медицинской и горноспасательной служб на трассах скоростного спуска и слалома-гиганта и финишем этих трасс;

трибуной для тренеров и судейской вышкой при трамплинах;

б) установку на стартах и финишах горнолыжных трасс нестационарной аппаратуры электрохронометража.

6.18. На стрельбищах следует дополнительно предусматривать местную оперативно-служебную телефонную связь начальника стрельбища с отдельными объектами, в том числе со стрелковыми галереями тиров, а в тирах — прямую телефонную или селекторную связь между огневым рубежом и блиндажом (из расчета не менее одной линии на каждые 8 — 10 стрелковых мест), звукофикацию, обеспечивающую передачу команд старшего судьи линии огня (при длине линии огня более 20 м).

6.19 Электрифицированные информационные устройства должны иметь дистанционное управление из:

а) судейской ложи и мест судейских бригад по отдельным видам — на сооружениях для легкой атлетики;

б) блиндажа — в тирах;

в) мест расположения судей по информации — на остальных сооружениях.

6.20. Склады и другие помещения площадью 100 м2 и более, предназначаемые для хранения сгораемых материалов или несгораемых материалов в сгораемой упаковке, в которых не предусмотрено устройство автоматических систем пожаротушения, а также спортивные сооружения с площадью зала 1000 м2 и более оборудуются автоматической пожарной сигнализацией, а помещения складов оружия и боеприпасов, кроме того, — охранной сигнализацией.

6.21. Проводка сетей для устройства радио и связи в помещениях спортивных залов, крытых катков, залов крытых ванн и залов для подготовительных занятий в бассейнах должна предусматриваться скрытой; в остальных помещениях допускается открытая проводка (см. также примеч. к п. 3.73 настоящей главы).

6.22. Прокладку всех видов линий связи, электрочасификации и сигнализации следует предусматривать комплексной.

Приложение 1

ТИРОВ И МЕСТ ДЛЯ ЗРИТЕЛЕЙ (рис. 1 - 27)

г — брусок для отталкивания

Требования к проектированию

1. Яма для приземления должна иметь глубину 0,5 м и заполняться песком до уровня поверхности дорожки для разбега.

2. Допускается предусматривать две дорожки для разбега к одной общей яме для приземления. В этом случае ширина сдвоенной дорожки для разбега должна быть не менее 2,75 м, а ширина ямы для приземления — не менее 4,25 м.

3. В зале (манеже) ширину ямы при одной дорожке для разбега допускается уменьшать до 2,5 м, а при сдвоенной дорожке до 4 м.

4. Поверхность зоны безопасности должна иметь ту же отметку, что и поверхность дорожки для разбега.

5. Брусок для отталкивания (1,22 x 0,2 x 0,1 м) устанавливается заподлицо с дорожкой для разбега.

в — свободная полоса (зона безопасности)

Требования к проектированию

1. Место для приземления выполняется накладным (стационарным или съемным) из мягких упругих материалов (губчатой резины, поролона и т.п.), уложенных до высоты 0,5 — 0,75 м от поверхности сектора для разбега.

2. Поверхность зоны безопасности должна иметь ту же отметку, что и поверхность сектора для разбега.

(зона безопасности)

Требования к проектированию

1. Место для приземления выполняется накладным (стационарным или съемным) из мягких упругих материалов, уложенных до высоты не менее 1 м от поверхности дорожки для разбега.

2. Ящик для упора шеста устанавливается заподлицо с поверхностью дорожки для разбега.

3. Поверхность зоны безопасности должна иметь ту же отметку, что и поверхность дорожки для разбега.

для приземления снарядов; г — свободная полоса

Требования к проектированию

1. Кольцо должно иметь внутренний диаметр 2,135 м. Оно может быть накладным (переносным) или стационарным (постоянно утопленным в грунт). Верх кольца должен возвышаться над поверхностью внутри круга и сектора для приземления на 0,02 м.

2. Внутренняя поверхность дугообразного бруска должна иметь длину (по дуге) 1,22 м (охватывать угол ~65°) и совпадать с внутренней поверхностью кольца. Брусок должен иметь ширину 0,114 м и высоту (выступать над поверхностью внутри круга) 0,1 м.

3. В зале (манеже) вдоль дальней и боковых границ сектора для приземления следует предусматривать ограждение высотой не менее 1,2 м.

4. При реконструкции существующих зданий для учебно-тренировочных занятий и соревнований внутрисоюзного масштаба допускается уменьшение угла сектора для приземления до 30°.

в — сетчатое ограждение; г — свободная полоса

Требования к проектированию

1. Кольцо должно иметь внутренний диаметр 2,5 м для метания диска и 2,135 м для метания молота и устанавливаться так же, как и для толкания ядра.

2. Высота сетчатого ограждения не менее 3,35 м.

3. Для учебно-тренировочных занятий в зале (манеже) следует предусматривать место для метания диска, устраиваемое применительно к требованиям метания диска на открытом воздухе, но с приемом летящего снаряда в сетку, размещаемую в 5 — 6 м от кольца.

снарядов; в — планка; г — «ус»; д — свободная полоса

Требования к проектированию

1. Планка и «усы» устанавливаются заподлицо с поверхностью дорожки для разбега.

2. Для учебно-тренировочных занятий в зале (манеже) следует предусматривать дорожку для разбега длиной 15 — 25 м и устройство для задержания летящего копья, устанавливаемое в 10 — 15 м от планки.

для приземления снарядов; г — свободная полоса

Требования к проектированию

1. Дорожка для разбега на последних 6 — 8 м должна иметь ширину 4 м; в остальной части допускается ширина 1,25 м.

2. Планка устанавливается заподлицо с поверхностью дорожки для разбега.

n — количество отдельных беговых дорожек

Требования к проектированию

1. На открытом воздухе предусматривается для бега на дистанции до 110 м включительно, а в зале (манеже), как правило, на дистанцию 60 м. В отдельных случаях в залах допускается предусматривать дорожку для бега на дистанции 100 и (или) 110 м (с соответствующим увеличением длины зала); при реконструкции существующих зданий и в случаях, когда дорожка для бега по прямой размещается внутри контура круговой дорожки, имеющей длину менее 200 м (см. п. 1 «Требований к проектированию» на рис. 10), допускается предусматривать дорожку для бега по прямой на дистанции короче 60 м.

2. При размещении в составе открытого спортивного ядра (арены) совмещается с прямыми отрезками круговой беговой дорожки (см. рис. 9) и должна иметь ширину не менее чем на 8 отдельных дорожек по 1,25 м каждая (допустимые отклонения см. в п. 4 «Требований к проектированию» на рис. 9).

В залах (манежах) ширину следует предусматривать не менее чем на 6 отдельных дорожек (по 1,25 м каждая). При реконструкции существующих зданий для учебно-тренировочных занятий и соревнований внутрисоюзного масштаба допускается уменьшение ширины до 5 м (для размещения 4 отдельных дорожек по 1,25 м). В манежах, предназначаемых только для учебно-тренировочных занятий (без зрительских мест), общая ширина прямой беговой дорожки не регламентируется.

3. Свободное пространство перед линией старта в зале (манеже) допускается уменьшать по длине до 1,5 м.

4. Зона безопасности должна иметь одинаковую отметку с дорожкой.

5. В универсальных спортивно-зрелищных залах, предназначаемых только для соревнований, прямая дорожка для бега на дистанцию 60 м должна размещаться внутри контура круговой беговой дорожки (см. рис. 10). В залах (манежах) для легкой атлетики, предназначаемых для учебно-тренировочных занятий и соревнований, прямую дорожку для соревнований в беге на 60 м допускается размещать внутри контура круговой беговой дорожки, а снаружи круговой беговой дорожки (в том числе за промежуточными опорами) следует размещать прямую беговую дорожку для учебно-тренировочных занятий, предназначаемую во время проведения соревнований для разминки участников; ширина этой прямой дорожки не регламентируется.

Допускается размещение прямой беговой дорожки, предназначаемой и для учебно-тренировочных занятий, и для соревнований, вне круговой беговой дорожки, но без промежуточных опор между ними (в этом случае она должна удовлетворять п. 2 настоящих Требований), а также совмещение прямой беговой дорожки с прямым отрезком круговой беговой дорожки (см. п. 10 «Требований к проектированию» на рис. 10).

n — количество отдельных беговых дорожек

Требования к проектированию

1. В секторах для легкой атлетики (б) размещаются места для прыжков, для метаний (с приземлением снарядов на поле для футбола) и для толкания ядра (с приземлением снарядов в пределах сектора).

2. За пределами прямых участков, снаружи беговой дорожки, с одной или обеих сторон спортивного ядра допускается располагать дополнительные места для прыжков и для толкания ядра; необходимая для размещения площадь (г) определяется в зависимости от принятого состава дополнительных мест в соответствии с их размерами, приведенными на рис. 1 - 4.

3. Зону безопасности (ж) следует предусматривать в виде разминочной беговой дорожки.

4. Количество отдельных беговых дорожек (n) — восемь, шириной 1,25 м каждая. По согласованию с комитетами по физической культуре и спорту допускается уменьшение количества отдельных беговых дорожек:

на аренах, предназначаемых для соревнований не выше городского масштаба, но не менее чем до шести (на поворотах круговой беговой дорожки или на всем ее протяжении, включая и прямую дорожку);

на затесненных участках;

на спортивных ядрах, предназначаемых только для учебно-тренировочных занятий.

5. Внутренняя бровка круговой беговой легкоатлетической дорожки должна выполняться из твердых материалов и иметь толщину не более 0,05 м. Верхний край бровки должен быть заовален и возвышаться над поверхностью беговой дорожки на 0,05 м.

6. Расчетная длина круговой беговой легкоатлетической дорожки считается по условной линии, отступя от внутренней бровки на 0,3 м.

7. При необходимости размещения на спортивном ядре конькобежной дорожки общая длина участка (по большой оси) должна удовлетворять требованиям, приведенным на рис. 11.

8. На затесненных участках допускаются повороты, описанные несколькими радиусами, а также общая расчетная длина круговой дорожки 333 1/3 м.

9. Вместо поля для футбола допускается предусматривать площадку (площадки) для других спортивных игр или отдельные дополнительные места для легкоатлетических прыжков, метаний и бега по прямой.

дорожке; БР — внутренняя бровка

Требования к проектированию к рис. 10

1. Расчетная длина круговой дорожки должна приниматься не менее 160 м и не более 200 м (оптимально).

2. Расчетная длина круговой дорожки считается по условной линии, отступя от внутренней бровки на 0,2 м; при этом внутренняя бровка должна обозначаться разметочной линией (не выступать над поверхностью дорожки).

3. Повороты должны описываться одним радиусом (одноцентровый поворот — см. план-схему II) или сопряжение поворотов с прямыми отрезками осуществляется с помощью переходной кривой (оптимальный вариант — см. план-схему I). Допускаются многоцентровые повороты.

4. Расчетная длина каждого поворота (ж) и каждого из прямых отрезков (е) должна быть не менее 35 м; при этом участки переходных кривых, имеющие кривизну, описанную радиусом 41 м и более (д), следует относить к расчетной длине прямого отрезка.

5. По всей длине поворотов должны устраиваться виражи. В самой крутой части уклон виража i_{1} должен быть не менее 10° и не более 18°. Часть виража, ограниченную центральным углом \alpha , следует, как правило, выполнять с одинаковым (максимальным) уклоном. На прямом отрезке допускается поперечный уклон \alpha_{2} , не превышающий 0,5°.

6. Ширину круговой дорожки следует принимать не менее чем на 4 отдельные беговые дорожки (шириной 1,25 — 1 м каждая), но не более 6 м. В манежах, предназначаемых только для учебно-тренировочных занятий (без зрительских мест), допускается уменьшение числа отдельных круговых беговых дорожек до двух.

7. По наружному и внутреннему периметру круговой беговой дорожки должна предусматриваться зона безопасности шириной 1 м, лежащая на одной отметке с беговой дорожкой, свободная от каких-либо предметов, представляющих опасность травмирования.

8. При реконструкции существующих зданий для проведения учебно-тренировочных занятий и соревнований внутрисоюзного масштаба допускается уменьшение ширины круговой дорожки до 3,2 м (на 4 отдельные дорожки по 0,8 м каждая) и протяженности поворота — в зависимости от ширины существующего здания (т.е. менее 35 м).

9. Места для прыжков (см. рис. 1 - 3), для толкания ядра (см. рис. 4), а также прямую беговую дорожку для соревнований в беге на дистанцию 60 м (см. п. 5 Требований к проектированию на рис. 8) следует размещать внутри круговой беговой дорожки. Место для толкания ядра и прямую беговую дорожку допускается располагать снаружи круговой дорожки, с соответствующим увеличением длины и ширины зала (манежа).

10. При совмещении прямого отрезка круговой дорожки с прямой беговой дорожкой часть конструкции виража должна быть съемной; при этом для соревнований в беге по прямой совмещение может быть по всей ширине прямого отрезка круговой дорожки, а для учебно-тренировочных занятий две внутренние отдельные круговые дорожки совмещаться с прямой дорожкой не должны.

переходной прямой для смены дорожек

Требования к проектированию

1. Расчетная длина конькобежной дорожки L должна приниматься равной 400 или 333 1/3 м. Расчетную длину конькобежных дорожек с искусственным льдом в залах допускается принимать равной 250 м.

Расчетная длина каждой (внутренней и наружной) дорожки определяется по условным линиям г, принимаемым на расстоянии 0,5 м от ее внутренней бровки.

2. Ширину x каждой дорожки следует принимать 4 — 5 м (оптимально 5 м). Для дорожки с расчетной длиной 250 м ширина дорожек должна быть 4 м.

3. Вдоль внутреннего периметра конькобежной дорожки следует предусматривать разминочную ледяную дорожку в шириной не менее 3 м.

4. Радиус поворотов по внутренней дорожке R_{\text{в}} следует принимать для дорожек длиной 400 и 333 1/3 м — 24 — 26 м (оптимально 25 м), для дорожек длиной 250 м — 21 м.

5. Длину прямых участков l_{1} , в зависимости от принятых длины конькобежной дорожки и радиуса поворотов следует принимать по таблице:

6. Длина участка l_{2} переходной прямой дорожек длиной 400 и 333 1/3 м должна приниматься 70 м, дорожек длиной 250 м — 50 м.

7. На сооружениях, предназначаемых для соревнований выше городского масштаба, следует предусматривать конькобежные дорожки длиной 400 м, радиусом поворотов по внутренней дорожке 24 — 26 м и шириной каждой дорожки по 5 м.

8. За наружным периметром дорожки следует предусматривать свободную полосу (зону безопасности) шириной не менее 2 м.

требования к высоте залов и размерам ванн для прыжков

Требования к проектированию

1. В отдельных ваннах для прыжков и в универсальных ваннах длиной 50 и 33 1/3 м, предназначаемых и для прыжков, следует предусматривать один комплект устройств для прыжков. В состав одного комплекта входят по одной платформе вышки на высоте 10; 7,5; 5; 3 и 1 м и по две доски трамплина на высоте 3 и 1 м. Состав устройств для прыжков в универсальных ваннах длиной 25 м определяется в зависимости от местных условий.

2. Устройство платформ вышек на высоте 10 и 7,5 м в универсальных ваннах длиной 25 м не допускается.

3. В отдельных ваннах для прыжков по заданию Комитета по физической культуре и спорту при Совете Министров СССР допускается предусматривать дополнительные (сверх одного комплекта) устройства для прыжков.

4. При реконструкции зданий бассейнов, по согласованию с соответствующими комитетами по физической культуре и спорту, допускается сохранение существующих габаритов ванн, устройств для прыжков и высоты залов с ваннами для прыжков (универсальными ваннами).

5. У всех устройств для прыжков кроме однометровых должны иметься стационарные лестницы с поручнями, а у задней и боковых сторон платформы (с отступом от переднего края на 0,8 м) — перила высотой 0,9 м. Открытые неогороженные люки для лестниц не допускаются. Допускается (кроме лестниц) предусматривать лифты.

6. Рабочие поверхности платформ вышек должны иметь нескользкое покрытие из древесины твердых лиственных пород, а передние кромки платформ не должны быть закругленными.

7. В местах установки трамплинов следует предусматривать закладные детали для их крепления.

8. В залах с универсальными ваннами без трибуны для зрителей высоту зала h за пределами прыжковой части ванны следует принимать, руководствуясь требованиями п. 3.44 настоящей главы, предусматриваемыми для залов ванн без устройств для прыжков.

Таблица к рис. 12

<1> В ваннах, предназначаемых для проведения соревнований республиканского и более высокого масштаба, следует принимать максимальные параметры.

<2> За ось, от которой ведется отсчет, принимается вертикаль, проходящая через передний край данного устройства для прыжков, по его продольной оси.

<3> Допустимые отклонения высоты устройств для прыжков: +/- 0,1 м для трамплинов и + 0,1 м для платформ вышек.

<4> При ширине платформ вышек, превышающей минимальную (указанную в таблице), требуемые расстояния C следует увеличивать на 1/2 дополнительной ширины платформы (платформ).

открытых плоскостных спортивных сооружений

Таблица к рис. 13

<*> Неводостойкие покрытия — спецсмеси из различных инертных материалов с применением влагоемких вяжущих, подобранные по принципу оптимальной грунтовой смеси.

<**> Водостойкие покрытия — спецсмеси из различных материалов с применением синтетических и других невлагоемких вяжущих или специальные покрытия из синтетических и других невлагоемких материалов.

Примечания. 1. На площадках для спортивных игр при применении водостойких асфальтовых и бетонных покрытий допускается принимать уклон 0,002 — 0,003.

2. На площадках для городков при использовании схемы II для «конов» и «полуконов» уклон следует принимать односторонним.

3. При расположении поля для футбола (регби, хоккея на траве) в составе спортивного ядра (см. рис. 9) должна применяться только схема I.

4. На спортивных ядрах все точки внутреннего периметра круговой беговой легкоатлетической дорожки должны иметь одну вертикальную отметку.

5. Приведенный в п. 8 «а» продольный уклон допускается по направлению бега (разбега).

6. Приведенный в п. 8 «г», «д», «е» продольный уклон допускается в сторону кругов или дорожек разбега.

7. Требования к уклонам поверхности площадок для подготовительных занятий в бассейнах следует принимать применительно к площадкам для баскетбола и гандбола.

ж — решетка переливного желоба

Требования к проектированию

1. Кромка борта при варианте А и кромка переливного желоба при варианте Б должны быть закругленными и иметь по всей длине одну вертикальную отметку.

2. Верхняя плоскость борта при варианте Б должна быть нескользкой.

3. При варианте Б переливной желоб в нишах для лестниц (см. рис. 16) допускается не устраивать.

4. Уступ для отдыха устраивается в местах, где глубина воды более 1,25 м.

5. Решетка переливного желоба должна устанавливаться заподлицо с поверхностью обходной дорожки.

6. В ваннах для обучения неумеющих плавать борт следует проектировать по варианту Б, а ширину борта поверху допускается уменьшать до 0,25 м.

7. В крытых ваннах длиной 50 м продольные стенки ванны следует предусматривать по варианту А.

8. В ваннах для спортивного плавания шириной 25 м, предназначаемых для плавания поперек ванны, при выполнении профиля продольных стенок по варианту А по всей длине стенки должен предусматриваться экран, как это указано на рис. 15 для торцовых стенок.

\text{д}_{3} — вертикальный поручень; е — ступенька; ж — экран

Требования к проектированию

1. Профиль торцовой стенки может предусматриваться по варианту А только в случаях, когда продольные стенки выполняются также с бортом, не выступающим над уровнем воды. Торцовую стенку допускается предусматривать по варианту Б независимо от профиля, принятого для продольных стенок.

2. Уступ для отдыха (см. рис. 14) по торцовым стенкам ванн для спортивного плавания не предусматривается.

3. Стартовые тумбочки следует предусматривать по одной или обеим торцовым стенкам ванн для спортивного плавания при глубине воды у тумбочки не менее 1,8 м и располагать их по оси каждой дорожки.

4. Рабочая поверхность тумбочки должна быть нескользкой.

5. Ступенька должна предусматриваться при высоте тумбочки >= 0,55 м, считая от поверхности обходной дорожки.

6. Экран (стационарный или съемный) должен предусматриваться по всей длине стенки, заподлицо с ее внутренней плоскостью, иметь нескользкую поверхность (обращенную к ванне), быть прочным и жестким.

7. Поручни для старта в плавании на спине следует предусматривать комбинированные, горизонтальные или вертикальные.

в — уступ для отдыха; г — уровень воды в ванне; д — ниша

Требования к проектированию

В ваннах для спортивного плавания и для водного поло лестницы должны размещаться в нишах и доходить до уступа, не выступая из плоскости стенки ванны. В остальных ваннах допускается произвольное устройство лестниц.

Разметка осей дорожек: г — на торцовых стенках; д — на дне

Требования к проектированию

1. Закладные устройства не должны выступать из плоскости стенок ванны.

2. Полосы разметки осей дорожек должны быть цветными, контрастно выделяющимися на фоне стенок и дна; отклонение от приведенных размеров допускается в пределах +/- 0,05 м.

3. Допускается уменьшенная ширина дорожки (но не менее чем до 1,9 м) без изменения расстановки стартовых тумбочек и разметки осей дорожек, принимаемых для нормальной ширины дорожки 2,5 м. В этом случае предусматриваются дополнительные крюки для крепления разделительных поплавков.

е — по средней линии и по линии ворот — белая

Требования к проектированию

1. Для бассейнов с ванной длиной 50 и 33 1/3 м следует принимать размеры поля, глубину воды и расстояние от ворот до торцовой стенки, приведенные на рисунке. В ваннах меньшей длины и ширины допускается уменьшение размеров поля для игры и глубины воды, но не менее чем до 20 x 8 x 1 м.

2. Закладные устройства не должны выступать из плоскости стенок и дна ванны.

(при открытых тирах без перехватов)

Требования к проектированию

1. В крытом тире все помещения и сооружения тира следует предусматривать в одном объеме. Потолок и стены огневой зоны должны быть пуленепробиваемыми.

В полуоткрытом тире огневая зона должна ограждаться боковыми и торцовой пуленепробиваемыми стенами, а вместо потолка предусматривается система пуленепробиваемых поперечных перехватов (траверс); в зависимости от климатических условий стрелковая галерея отделяется от огневой зоны теплоизолирующей стеной с бойницами и дверью.

В открытом тире огневая зона должна ограждаться боковыми и пулеприемными земляными залами, а за их пределами предусматриваются зоны безопасности («излетные поля») в соответствии с требованиями п. 2.24 настоящей главы. По периметру участка открытый тир должен иметь ограждения, препятствующие попаданию людей и животных в простреливаемое пространство, и предупредительные надписи.

Примечания. 1. Торцовую стену полуоткрытого тира допускается заменять земляным валом, а боковые стены — системой пуленепробиваемых боковых перехватов с ограждениями между ними, исключающими попадание в зону людей и животных.

2. В открытых тирах допускается вместо «излетных полей» предусматривать устройство системы поперечных перехватов.

2. Расчетная дистанция стрельбы (Д — расстояние между линией огня 1 и линией мишеней 2) должна приниматься в направлении, перпендикулярном к линии огня; при этом линия огня, отмечаемая на полу огневых позиций III краской или рейкой, устанавливаемой заподлицо с полом, должна на 0,5 м отступать от переднего края внутрь огневых позиций.

3. Линия мишеней 2 должна располагаться параллельно линии огня 1, а мишени размещаются против каждой огневой позиции.

4. Отклонения в длине расчетной дистанции стрельбы и смещения огневой позиции от линии, перпендикулярной к мишеням, не должны превышать величин, приведенных в таблице.

5. Огневая зона II должна иметь ширину у огневого рубежа В не менее длины линии огня, а у мишеней — не менее длины линии мишеней.

6. Барьер 4, отделяющий огневой рубеж В от зоны для представителей команд, тренеров и зрителей V, должен быть высотой 0,8 — 1 м.

Таблица к рис. 19

Примечания. 1. При скоростной стрельбе по движущейся мишени «бегущий кабан» указанные отклонения относятся к положению, когда мишень находится в середине «окна».

2. При скоростной стрельбе по поворачивающимся фигурным мишеням центры мишеней должны быть на 1 — 1,5 м выше пола огневых позиций.

22 — кладовая для оборудования и инвентаря блиндажа

а — лежа; б — с колена; в — стоя

П — боковой перехват

Требования к проектированию

1. Поперечные перехваты и козырек следует предусматривать на всю ширину огневой зоны и размещать параллельно линии огня.

2. Конструкция перехватов должна исключать рикошеты и образование осколков.

3. Количество и расположение перехватов следует принимать для максимальной длины дистанции стрельбы в данном тире с общим огневым рубежом при стрельбе на все (включая промежуточные) дистанции.

определяемая в зависимости от принятых конструкций последних

Требования к проектированию

1. В средней части укрытия 11 должно предусматриваться открытое пространство («окно»), в котором мишень при ее движении полностью просматривается с огневого рубежа. Протяженность «окна» 10 м (+/- 0,1 м).

2. Пол укрытия на всем его протяжении следует предусматривать на одной отметке.

3. В тирах, предназначаемых для попеременного проведения различных видов стрельбы, траншею вдоль «окна» для стрельбы по движущейся мишени допускается использовать как блиндаж для стрельбы по мишеням с черным кругом.

высота блиндажа)

Требования к проектированию

1. Блиндажи следует располагать вдоль линии мишеней по всей ширине огневой зоны.

2. В тирах для стрельбы из малокалиберного оружия допускается уменьшение высоты (глубины) блиндажа до 2 м, а в тирах для скоростной стрельбы по фигурным мишеням (в зависимости от конструкции мишенной установки) — увеличение высоты блиндажа до 2,4 м.

знаменатель — для крытых

Требования к проектированию

1. При высоте подступенка h, определяемой расчетом расположения зрительских мест в профиле трибуны (см. п. 3.93 настоящей главы), превышающей 0,3 м, у сидений следует предусматривать устройство спинок.

2. На сооружениях для лыжного спорта следует предусматривать подъем пола первого ряда трибуны для стояния z над прилежащей поверхностью исходя из превышения не менее чем на 0,2 м средней из максимальных ежегодных значений толщины снегового покрова за многолетний (не менее 10 лет) период в данной местности.

3. Вдоль рядов трибуны для стояния следует предусматривать устройство ограждения (перила на стойках), устанавливаемого перед первым рядом и через каждые последующие 5 — 6 рядов.

4. На трибунах для стояния допускается размещение зрителей в каждом ряду трибуны по два человека (стоя друг за другом) с соответствующим увеличением глубины ряда.

Спортивные игры (исключая хоккей и настольный теннис): F — ближайшая к трибуне точка на границе поля для игры на уровне его поверхности (на универсальных площадках, предназначаемых для попеременного использования по нескольким видам ручных игр, включая гандбол, точку F, принимаемую для гандбола, допускается отодвигать внутрь площадки, но не далее, чем до следующей границы поля для игры): а — ближайшая граница поля для игры.

Фигурное катание на коньках (при неснятых бортах) и хоккей: F — ближайшая к трибуне точка, лежащая на верхнем крае борта: \alpha — вертикальный угол, лежащий между лучом зрения зрителя 1-го ряда и горизонталью; б — борт.

Беговая легкоатлетическая и конькобежная дорожки: F — точка на оси, ближайшей к трибуне отдельной дорожки, не выше 0,5 м от ее поверхности: в — ось ближайшей к трибуне беговой дорожки; при размещении дорожки в составе спортивного ядра с футбольным полем точка F должна приниматься на поверхности беговой легкоатлетической дорожки по внутренней бровке первой (ближайшей к футбольному полю) беговой дорожки.

Плавание и прыжки в воду:

Плавание: F — точка на поверхности воды по оси ближайшей к трибуне дорожки (при числе дорожек более восьми крайние дорожки сверх восьми не учитываются); г — ось дорожки.

Прыжки в воду: F — точка на поверхности воды по продольной оси ближайшего к трибуне устройства для прыжков; д — устройство для прыжков.

Лыжные гонки и горнолыжный спорт: F — точка на середине финишного створа на 0,2 м ниже уровня пола (прохода) 1-го ряда трибуны; е — середина финишного створа.

Прыжки на лыжах с трамплина: F — наинизшая точка на продольной оси горы приземления трамплина на уровне не более 0,3 м от ее поверхности (без учета снегового покрова); ж — продольная ось трамплина.

Для акробатики, спортивной и художественной гимнастики, фигурного катания на коньках (без хоккейных бортов), бокса, борьбы, тяжелой атлетики, фехтования и настольного тенниса F принимается в точке на поверхности наблюдаемой площади (гимнастического помоста, льда, ринга, борцовского ковра, помоста для штанги, настила с фехтовальными дорожками и стола для настольного тенниса) по ее ближайшей к трибуне границе.

Для пулевой стрельбы F принимается в точке на середине нижнего края информационного щита, демонстрационной мишени или иного (в том числе электрифицированного) устройства, предусматриваемого проектом для информации зрителей.

а — Т-образный проем; б — горизонтальный проем

Требованию к проектированию

Расстояния между вертикальными осями Т-образных проемов не менее 1,5 м, а между осями горизонтальных проемов — не менее 2,5 м.

Приложение 2

И ДОПОЛНИТЕЛЬНЫХ СТАРТОВЫХ ПЛОЩАДОК

1. Профиль лыжного трамплина (рис. 1) должен обеспечивать безопасность прыжков на лыжах в пределах расчетной длины прыжка L.

Рис. 1. Схема трамплина для прыжков на лыжах

P — проектная точка;

K — критическая точка — начало вогнутой части горы приземления;

O — край стола отрыва;

O_{1} — основание стола отрыва;

M — расстояние от P до K — наклонная прямая вставка;

L — расстояние от края стола отрыва O до P — расчетная длина прыжка (вдоль пунктирной линии);

L_{1} — расстояние от края стола отрыва O до критической точки K (L + M);

H — вертикальная проекция расчетной длины прыжка L;

N — горизонтальная проекция расчетной длины прыжка L;

H:N — отношение величины вертикальной проекции L к величине ее горизонтальной проекции;

a — угол наклона стола отрыва;

b — угол наклона вставки M;

b_{0} — угол наклона горы приземления у основания стола отрыва;

c — угол наклона прямого участка горы разгона;

R_{1} — радиус кривизны вогнутой части горы разгона — переходной кривой от наклонного прямого участка горы разгона до стола отрыва;

R_{2} — радиус кривизны вогнутой части горы приземления — переходной кривой от наклонной прямой вставки горы приземления до площадки остановки;

R_{3} — радиусы кривизны выпуклой части горы приземления — переходных кривых от основания стола отрыва до прямой вставки горы приземления;

R_{3\text{мин}} — в начале выпуклой части горы приземления (у основания стола отрыва);

R_{3\text{макс}} — в конце выпуклой части горы приземления (в точке P);

T — длина стола отрыва;

S — высота стола отрыва;

E — длина горы разгона от верхней стартовой площадки до стола отрыва;

e — длина участка горы разгона, на котором располагаются дополнительные стартовые площадки (зона дополнительных стартовых площадок);

e_{1} — длина основной (верхней) стартовой площадки;

B_{1} — ширина горы разгона;

B_{2} — ширина стола отрыва (по его краю);

B_{3} — ширина горы приземления у основания стола отрыва;

B_{4} — ширина горы приземления в точке K;

A — длина горизонтальной площадки остановки;

D — расстояние от края стола отрыва O до края нижней кабины судейской вышки (горизонтальная проекция);

d — расстояние от пола нижней кабины судейской вышки до края стола отрыва (вертикальная проекция);

Q — расстояние от оси трамплина по горизонтали до нижнего края фронта кабин судейской вышки;

f — расстояние от переднего края трибуны (помоста) для тренеров до визуальной линии x;

x — визуальная линия — линия, проходящая от основной стартовой площадки к судейской вышке по фронту ее кабин;

G — полотно (рабочая поверхность).

И УГЛОВ a и b (к рис. 1)

А) ДЛЯ ТРАМПЛИНОВ С РАСЧЕТНОЙ ДЛИНОЙ ПРЫЖКА ОТ 80 ДО 90 М

H:N

Б) ДЛЯ ТРАМПЛИНОВ С РАСЧЕТНОЙ ДЛИНОЙ ПРЫЖКА ОТ 60 ДО 70 М

H:N

В) ДЛЯ ТРАМПЛИНОВ С РАСЧЕТНОЙ ДЛИНОЙ ПРЫЖКА ОТ 20 ДО 50 М

H:N

Примечания. 1. Величина углов a и b может отклоняться на 0,5° от приведенной в таблицах.

2. При проектировании трамплинов расчетную длину прыжка следует принимать округленной (кратно 5 м).

3. Расчетную длину прыжка трамплинов, предназначаемых для всесоюзных и международных соревнований, следует принимать 70 и 90 м.

ТАБЛИЦА ДЛЯ ОПРЕДЕЛЕНИЯ ДЛИНЫ РАЗГОНА E (к рис. 1)

E, м

Примечание. При промежуточных значениях V_{0} величину длины разгона следует определять по интерполяции, а при значениях V_{0} менее 20 м/с или более 30 м/с — по экстраполяции.

2. В соответствии с заданной расчетной длиной прыжка L принимается отношение величины вертикальной проекции L к величине ее горизонтальной проекции — H:N; при этом для трамплинов с расчетной длиной прыжка от 80 до 90 м H:N следует принимать в пределах 0,51 — 0,55; с расчетной длиной прыжка от 60 до 70 м — в пределах 0,49 — 0,53 и с расчетной длиной прыжка от 20 до 50 м — в пределах 0,40 — 0,50.

Исходя из заданной расчетной длины прыжка L и принятого H:N, пользуясь таблицами к рис. 1, определяются параметры трамплина — углы a, b, c, длина E и скорость на столе отрыва V_{0} .

3. Длина основной стартовой площадки e_{1} должна приниматься 4 — 5 м.

Дополнительные стартовые площадки (см. п. 3.60 настоящей главы) должны размещаться равномерно в пределах зоны e. Длина зоны определяется по формуле: e = от 0,18 E до 0,2 E.

При пологой горе разгона величина e может быть увеличена.

Самая нижняя стартовая площадка должна быть расположена на нижней границе зоны e.

Расстояние между площадками по вертикали не должно превышать 1 м.

Дополнительные стартовые площадки должны иметь ширину не менее 1,2 м и длину 3 м каждая.

4. Радиус вогнутой части горы разгона от прямого участка до стола отрыва R_{1} определяется по формуле

R_{1} = 0,13V_{0}^{2} .

5. Длина стола отрыва T определяется по формуле

T@0,25V_{0} .

Высота стола S определяется по формуле

S@0,05N .

6. Выпуклая часть горы приземления должна начинаться у основания стола отрыва под углом b_{0} и заканчиваться в расчетной точке P под углом b.

Кривизна выпуклой части горы приземления определяется двумя радиусами: R_{3min} — в верхней части и R_{3max} — в нижней; примерно в средней части кривые должны быть плавно сопряжены.

Величина угла b_{0} и радиусы R_{3min} и R_{3max} определяются по формулам:

b_{0}@0,25L ;

R_{3min}@1,5L ;

R_{3max}@3L .

7. Длина наклонной прямой вставки M на горе приземления должна определяться по формуле

M = 0,25L (+/- 10%).

Отклонение в величине угла b разрешается на +/- 1° в сравнении с величинами, указанными в таблицах. При изменении угла b должен быть соответственно изменен угол a.

8. Вогнутая часть горы приземления должна начинаться в критической точке K, заканчиваться у начала площадки остановки и иметь кривизну с постоянным радиусом R_{2} , определяемым по формуле:

R_{2} = \text{от}0,14V_{0}^{2}\text{до}0,17V_{0}^{2} .

9. Ширина полотна горы разгона B_{1} должна приниматься от 3 до 4 м; ширина стола отрыва B_{2} должна быть 4 — 6 м.

Ширина горы приземления у основания стола отрыва B_{3} должна превышать ширину стола B_{2} не менее чем на 2 м; в месте расположения критической точки K ширина горы приземления B_{4} определяется по формуле: B_{4} = 0,19L_{1} .

При применении искусственного покрытия ширину его на отдельных частях трамплина допускается принимать уменьшенной.

10. Длина горизонтальной площадки остановки A должна приниматься от 4 до 5V_{0} ; при наличии контруклона (в пределах 10 — 15°) длина может быть соответственно уменьшена.

11. Местоположение судейской вышки и фронта проемов кабин (см. рис. 1) следует определять по формулам:

D = 0,5 - 0,7L_{1} ;

d = D tg(от 16 до 20°);

Q = \text{от}0,25\text{до}0,50L_{1} .

Фронт проемов кабин должен располагаться по визуальной линии, повернутой под углом 7 — 10° к продольной оси трамплина.

Судейские кабины следует располагать уступами с повышением в сторону стола отрыва.

Количество кабин для соревнований республиканского и более высокого масштаба — 6; для соревнований меньшего масштаба — 3 - 4.

Оконные проемы каждой кабины должны обеспечивать свободный обзор всех фаз прыжка от старта до остановки после приземления; низ проема должен быть на высоте 1 — 1,2 м от пола. Кроме того, размещающийся в кабине судья не должен видеть оценок прыжка, выставляемых другими судьями.

12. Трибуна (помост) для тренеров должна располагаться против края стола отрыва примерно на одинаковой высоте с ним, параллельно визуальной линии судейской вышки, на расстоянии f от нее и принимаемом от 1 до 3 м.

Приложение 3

А. ТРЕБУЕМАЯ ТОЛЩИНА ОГРАЖДАЮЩИХ КОНСТРУКЦИЙ ТИРОВ В ЗАВИСИМОСТИ ОТ ПРОБИВНОГО ДЕЙСТВИЯ ПУЛИ КАЛИБРА 5,6 ММ (ПРИ ДАЛЬНОСТИ СТРЕЛЬБЫ 25 М)

Б. ТРЕБУЕМАЯ ТОЛЩИНА ОГРАЖДАЮЩИХ КОНСТРУКЦИЙ ТИРОВ В ЗАВИСИМОСТИ ОТ ПРОБИВНОГО ДЕЙСТВИЯ ЛЕГКОЙ ПУЛИ КАЛИБРА 7,62 ММ (ОБРАЗЦА 1908 Г.) АРМЕЙСКОЙ ВИНТОВКИ

<*> Наименьшая толщина — при крупном щебне, наибольшая — при мелком.

ОПРЕДЕЛЕНИЕ РАСПОЛОЖЕНИЯ ЗРИТЕЛЬСКИХ МЕСТ В ПРОФИЛЕ ТРИБУН

Расположение зрительских мест в профиле трибун следует определять по отрезкам ломаной линии. Допускается расположение мест по кривой наименьшего подъема, а также по наклонной прямой (по одному отрезку ломаной линии). Уклоны отрезков профиля по ломаной линии следует определять с обеспечением заданного превышения C, согласно п. 3.90 настоящей главы для зрителей последнего ряда на каждом отрезке. Число отрезков следует принимать, как правило, равным числу десятков рядов всего профиля трибуны; число рядов на первом (ближайшем к арене) отрезке определяется как частное от деления расстояния по горизонтали от наблюдаемой точки F до глаза зрителя первого ряда на величину глубины ряда, а число рядов на каждом последующем отрезке следует увеличивать в 1,5 — 1,6 раза по сравнению с предыдущим. Допускается проектировать профиль трибун с равным числом рядов на каждом отрезке.

Уклоны каждого отрезка профиля по ломаной линии следует проектировать согласно рис. 1:

а) графоаналитическим методом по формуле

f = Cn,

где f — общее превышение луча зрения зрителя в последнем ряду данного отрезка над глазом зрителя в первом ряду этого же отрезка;

или

б) согласно расчетной формуле для каждого отрезка:

y = \frac{x}{x_{0}} (Cn + y_{0}) ,

где x и y — координаты глаз зрителя в последнем ряду отрезка;

x_{0} и y_{0} — координаты глаз зрителя в первом ряду того же отрезка.

Общая высота профиля определяется как сумма перепадов высот ( y - y_{0} ) всех отрезков.

Расположение зрительских мест по кривой наименьшего подъема следует проектировать согласно рис. 2:

Рис. 2. Профиль зрительских мест по кривой наименьшего подъема

а) по расчетной формуле (формула действительна для профиля глубиной не менее 7 рядов):

y = x(\frac{y_{0}}{x_{0}} + 2,4 \frac{C}{d} lg \frac{x}{x_{0}}) ,

где x и y — координаты глаз зрителя в последнем ряду кривой;

x_{0} и y_{0} — координаты глаз зрителя в первом ряду кривой;

б) графическим методом построения профиля от ряда к ряду с соблюдением превышения C для зрителей каждого ряда.

Приложение 5

РАЗМЕРЫ ИНВЕНТАРНЫХ ПРИ НАИБОЛЕЕ РАСПРОСТРАНЕННЫХ СПОРТИВНЫХ ЗАЛАХ
