СИСТЕМА НОРМАТИВНЫХ ДОКУМЕНТОВ В СТРОИТЕЛЬСТВЕ

СТРОИТЕЛЬНЫЕ НОРМЫ И ПРАВИЛА РОССИЙСКОЙ ФЕДЕРАЦИИ

ТЕПЛОВАЯ ЗАЩИТА ЗДАНИЙ

THERMAL PERFORMANCE OF THE BUILDINGS

СНиП 23-02-2003

1. Разработаны НИИ строительной физики Российской академии архитектуры и строительных наук, ЦНИИЭП жилища, Ассоциацией инженеров по отоплению, вентиляции, кондиционированию воздуха, теплоснабжению и строительной теплофизике, Мосгосэкспертизой и группой специалистов.

Внесены Управлением технического нормирования, стандартизации и сертификации в строительстве и ЖКХ Госстроя России.

2. Приняты и введены в действие с 1 октября 2003 года Постановлением Госстроя России от 26.06.2003 г. № 113.

3. Взамен СНиП II-3-79*.

Настоящие строительные нормы и правила устанавливают требования к тепловой защите зданий в целях экономии энергии при обеспечении санитарно-гигиенических и оптимальных параметров микроклимата помещений и долговечности ограждающих конструкций зданий и сооружений.

Требования к повышению тепловой защиты зданий и сооружений, основных потребителей энергии, являются важным объектом государственного регулирования в большинстве стран мира. Эти требования рассматриваются также с точки зрения охраны окружающей среды, рационального использования невозобновляемых природных ресурсов и уменьшения влияния «парникового» эффекта и сокращения выделений двуокиси углерода и других вредных веществ в атмосферу.

Настоящие нормы затрагивают часть общей задачи энергосбережения в зданиях. Одновременно с созданием эффективной тепловой защиты, в соответствии с другими нормативными документами принимаются меры по повышению эффективности инженерного оборудования зданий, снижению потерь энергии при ее выработке и транспортировке, а также по сокращению расхода тепловой и электрической энергии путем автоматического управления и регулирования оборудования и инженерных систем в целом.

Нормы по тепловой защите зданий гармонизированы с аналогичными зарубежными нормами развитых стран. Эти нормы, как и нормы на инженерное оборудование, содержат минимальные требования, и строительство многих зданий может быть выполнено на экономической основе с существенно более высокими показателями тепловой защиты, предусмотренными классификацией зданий по энергетической эффективности.

Настоящие нормы предусматривают введение новых показателей энергетической эффективности зданий — удельного расхода тепловой энергии на отопление за отопительный период с учетом воздухообмена, теплопоступлений и ориентации зданий, устанавливают их классификацию и правила оценки по показателям энергетической эффективности как при проектировании и строительстве, так и в дальнейшем при эксплуатации. Нормы обеспечивают тот же уровень потребности в тепловой энергии, что достигается при соблюдении второго этапа повышения теплозащиты по СНиП II-3 с изменениями № 3 и 4, но предоставляют более широкие возможности в выборе технических решений и способов соблюдения нормируемых параметров.

Требования настоящих норм и правил прошли апробацию в большинстве регионов Российской Федерации в виде территориальных строительных норм (ТСН) по энергетической эффективности жилых и общественных зданий.

Рекомендуемые методы расчета теплотехнических свойств ограждающих конструкций для соблюдения принятых в этом документе норм, справочные материалы и рекомендации по проектированию излагаются в своде правил «Проектирование тепловой защиты зданий».

В разработке настоящего документа принимали участие: Ю.А. Матросов и И.Н. Бутовский (НИИСФ РААСН); Ю.А. Табунщиков (НП «АВОК»); В.С. Беляев (ОАО ЦНИИЭПжилища); В.И. Ливчак (Мосгосэкспертиза); В.А. Глухарев (Госстрой России); Л.С. Васильева (ФГУП ЦНС).

Настоящие нормы и правила распространяются на тепловую защиту жилых, общественных, производственных, сельскохозяйственных и складских зданий и сооружений (далее — зданий), в которых необходимо поддерживать определенную температуру и влажность внутреннего воздуха.

Нормы не распространяются на тепловую защиту:

жилых и общественных зданий, отапливаемых периодически (менее 5 дней в неделю) или сезонно (непрерывно менее трех месяцев в году);

временных зданий, находящихся в эксплуатации не более двух отопительных сезонов;

теплиц, парников и зданий холодильников.

Уровень тепловой защиты указанных зданий устанавливается соответствующими нормами, а при их отсутствии — по решению собственника (заказчика) при соблюдении санитарно-гигиенических норм.

Настоящие нормы при строительстве и реконструкции существующих зданий, имеющих архитектурно-историческое значение, применяются в каждом конкретном случае с учетом их исторической ценности на основании решений органов власти и согласования с органами государственного контроля в области охраны памятников истории и культуры.

2. НОРМАТИВНЫЕ ССЫЛКИ

В настоящих нормах и правилах использованы ссылки на нормативные документы, перечень которых приведен в Приложении А.

3. ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ

В настоящем документе использованы термины и определения, приведенные в Приложении Б.

4. ОБЩИЕ ПОЛОЖЕНИЯ, КЛАССИФИКАЦИЯ

4.1. Строительство зданий должно осуществляться в соответствии с требованиями к тепловой защите зданий для обеспечения установленного для проживания и деятельности людей микроклимата в здании, необходимой надежности и долговечности конструкций, климатических условий работы технического оборудования при минимальном расходе тепловой энергии на отопление и вентиляцию зданий за отопительный период (далее — на отопление).

Долговечность ограждающих конструкций следует обеспечивать применением материалов, имеющих надлежащую стойкость (морозостойкость, влагостойкость, биостойкость, стойкость против коррозии, высокой температуры, циклических температурных колебаний и других разрушающих воздействий окружающей среды), предусматривая в случае необходимости специальную защиту элементов конструкций, выполняемых из недостаточно стойких материалов.

4.2 В нормах устанавливают требования к:

приведенному сопротивлению теплопередаче ограждающих конструкций зданий;

ограничению температуры и недопущению конденсации влаги на внутренней поверхности ограждающей конструкции, за исключением окон с вертикальным остеклением;

удельному показателю расхода тепловой энергии на отопление здания;

теплоустойчивости ограждающих конструкций в теплый период года и помещений зданий в холодный период года;

Таблица 1

Влажностный режим помещений зданий

4.5. Энергетическую эффективность жилых и общественных зданий следует устанавливать в соответствии с классификацией по таблице 3. Присвоение классов D, E на стадии проектирования не допускается. Классы A, B устанавливают для вновь возводимых и реконструируемых зданий на стадии разработки проекта и впоследствии их уточняют по результатам эксплуатации. Для достижения классов A, B органам администраций субъектов Российской Федерации рекомендуется применять меры по экономическому стимулированию участников проектирования и строительства. Класс C устанавливают при эксплуатации вновь возведенных и реконструированных зданий согласно разделу 11. Классы D, E устанавливают при эксплуатации возведенных до 2000 г. зданий с целью разработки органами администраций субъектов Российской Федерации очередности и мероприятий по реконструкции этих зданий. Классы для эксплуатируемых зданий следует устанавливать по данным измерения энергопотребления за отопительный период согласно ГОСТ 31168.

Таблица 3

Классы энергетический эффективности зданий

5. ТЕПЛОВАЯ ЗАЩИТА ЗДАНИЙ

5.1 Нормами установлены три показателя тепловой защиты здания:

а) приведенное сопротивление теплопередаче отдельных элементов ограждающих конструкций здания;

б) санитарно-гигиенический, включающий температурный перепад между температурами внутреннего воздуха и на поверхности ограждающих конструкций и температуру на внутренней поверхности выше температуры точки росы;

в) удельный расход тепловой энергии на отопление здания, позволяющий варьировать величинами теплозащитных свойств различных видов ограждающих конструкций зданий с учетом объемно-планировочных решений здания и выбора систем поддержания микроклимата для достижения нормируемого значения этого показателя.

Требования тепловой защиты здания будут выполнены, если в жилых и общественных зданиях будут соблюдены требования показателей «а» и «б» либо «б» и «в». В зданиях производственного назначения необходимо соблюдать требования показателей «а» и «б».

Градусо-сутки отопительного периода D_{d} , °С х сут, определяют по формуле

D_{d} = (t_{int} - t_{ht})Z_{ht} , (2)

где t_{int} — расчетная средняя температура внутреннего воздуха здания, °С, принимаемая для расчета ограждающих конструкций группы зданий по поз. 1 таблицы 4 по минимальным значениям оптимальной температуры соответствующих зданий по ГОСТ 30494 (в интервале 20 — 22 °С), для группы зданий по поз. 2 таблицы 4 — согласно классификации помещений и минимальных значений оптимальной температуры по ГОСТ 30494 (в интервале 16 — 21 °С), зданий по поз. 3 таблицы 4 — по нормам проектирования соответствующих зданий;

t_{ht,}z_{ht} — средняя температура наружного воздуха, °С, и продолжительность, сут, отопительного периода, принимаемые по СНиП 23-01 для периода со средней суточной температурой наружного воздуха не более 10 °С — при проектировании лечебно-профилактических, детских учреждений и домов-интернатов для престарелых, и не более 8 °С — в остальных случаях.

5.4. Для производственных зданий с избытками явной теплоты более 23 Вт/м3 и зданий, предназначенных для сезонной эксплуатации (осенью или весной), а также зданий с расчетной температурой внутреннего воздуха 12 °С и ниже приведенное сопротивление теплопередаче ограждающих конструкций (за исключением светопрозрачных) R_{req} , м2 х °С/Вт, следует принимать не менее значений, определяемых по формуле

R_{req} = \frac{n(t_{int} - t_{ext})}{\Delta t_{n}\alpha_{int}} , (3)

где n — коэффициент, учитывающий зависимость положения наружной поверхности ограждающих конструкций по отношению к наружному воздуху и приведенный в таблице 6;

\Delta t_{n} — нормируемый температурный перепад между температурой внутреннего воздуха t_{int} и температурой внутренней поверхности \tau_{int} ограждающей конструкции, °С, принимаемый по таблице 5;

\alpha_{int} — коэффициент теплоотдачи внутренней поверхности ограждающих конструкций, Вт/(м2 х °С), принимаемый по таблице 7;

t_{int} — то же, что и в формуле (2);

t_{ext} — расчетная температура наружного воздуха в холодный период года, °С, для всех зданий, кроме производственных зданий, предназначенных для сезонной эксплуатации, принимаемая равной средней температуре наиболее холодной пятидневки обеспеченностью 0,92 по СНиП 23-01.

Таблица 5

Нормируемый температурный перепад между температурой внутреннего воздуха и температурой внутренней поверхности ограждающей конструкции

Коэффициент, учитывающий зависимость положения ограждающей конструкции по отношению к наружному воздуху

Таблица 7

Коэффициент теплоотдачи внутренней

5.5. Для определения нормируемого сопротивления теплопередаче внутренних ограждающих конструкций R_{req} при разности расчетных температур воздуха между помещениями 6 °С и выше в формуле (3) следует принимать n = 1 и вместо t_{ext} — расчетную температуру воздуха более холодного помещения.

5.7. Приведенное сопротивление теплопередаче R_{0} , м2 х °C/Вт, входных дверей и дверей (без тамбура) квартир первых этажей и ворот, а также дверей квартир с неотапливаемыми лестничными клетками должно быть не менее произведения 0,6 х R_{req} (произведения 0,8 х R_{req} — для входных дверей в одноквартирные дома), где R_{req} — приведенное сопротивление теплопередаче стен, определяемое по формуле (3); для дверей в квартиры выше первого этажа зданий с отапливаемыми лестничными клетками — не менее 0,55 м2 х °С/Вт.

Ограничение температуры и конденсации влаги на внутренней поверхности ограждающей конструкции

5.8. Расчетный температурный перепад \Delta t_{0} , °С, между температурой внутреннего воздуха и температурой внутренней поверхности ограждающей конструкции не должен превышать нормируемых величин \Delta t_{n} , °С, установленных в таблице 5, и определяется по формуле

\Delta t_{0} = \frac{n(t_{int} - t_{ext})}{R_{0}\alpha_{int}} , (4)

t_{ext} — то же, что и в формуле (3);

\alpha_{int} — коэффициент теплоотдачи внутренней поверхности ограждающих конструкций, Вт/(м2 х °С), принимаемый по таблице 7.

5.9. Температура внутренней поверхности ограждающей конструкции (за исключением вертикальных светопрозрачных конструкций) в зоне теплопроводных включений (диафрагм, сквозных швов из раствора, стыков панелей, ребер, шпонок и гибких связей в многослойных панелях, жестких связей облегченной кладки и др.), в углах и оконных откосах, а также зенитных фонарей должна быть не ниже температуры точки росы внутреннего воздуха при расчетной температуре наружного воздуха в холодный период года.

Примечание. Относительную влажность внутреннего воздуха для определения температуры точки росы в местах теплопроводных включений ограждающих конструкций, в углах и оконных откосах, а также зенитных фонарей следует принимать:

для помещений жилых зданий, больничных учреждений, диспансеров, амбулаторно-поликлинических учреждений, родильных домов, домов-интернатов для престарелых и инвалидов, общеобразовательных детских школ, детских садов, яслей, яслей-садов (комбинатов) и детских домов — 55%, для помещений кухонь — 60%, для ванных комнат — 65%, для теплых подвалов и подполий с коммуникациями — 75%;

для теплых чердаков жилых зданий — 55%;

для помещений общественных зданий (кроме вышеуказанных) — 50%.

5.10. Температура внутренней поверхности конструктивных элементов остекления окон зданий (кроме производственных) должна быть не ниже плюс 3 °С, а непрозрачных элементов окон — не ниже температуры точки росы при расчетной температуре наружного воздуха в холодный период года, для производственных зданий — не ниже 0 °С.

5.11. В жилых зданиях коэффициент остекленности фасада f должен быть не более 18% (для общественных — не более 25%), если приведенное сопротивление теплопередаче окон (кроме мансардных) меньше: 0,51 м2 х °С/Вт при градусо-сутках 3500 и ниже; 0,56 м2 х °С/Вт при градусо-сутках выше 3500 до 5200; 0,65 м2 х °С/Вт при градусо-сутках выше 5200 до 7000 и 0,81 м2 х °С/Вт при градусо-сутках выше 7000. При определении коэффициента остекленности фасада f в суммарную площадь ограждающих конструкций следует включать все продольные и торцевые стены. Площадь светопроемов зенитных фонарей не должна превышать 15% площади пола освещаемых помещений, мансардных окон — 10%.

Удельный расход тепловой энергии на отопление здания

5.12. Удельный (на 1 м2 отапливаемой площади пола квартир или полезной площади помещений [или на 1 м3 отапливаемого объема]) расход тепловой энергии на отопление здания q_{h}^{des} , кДж/(м2 х °С х сут) или [кДж/(м3 х °С х сут)], определяемый по Приложению Г, должен быть меньше или равен нормируемому значению q_{h}^{req} , кДж/(м2 х °С х сут) или [кДж/(м3 х °С х сут)], и определяется путем выбора теплозащитных свойств ограждающих конструкций здания, объемно-планировочных решений, ориентации здания и типа, эффективности и метода регулирования используемой системы отопления до удовлетворения условия

где q_{h}^{req} — нормируемый удельный расход тепловой энергии на отопление здания, кДж/(м2 х °С х сут) или [кДж/(м3 х °С х сут)], определяемый для различных типов жилых и общественных зданий:

а) при подключении их к системам централизованного теплоснабжения по таблице 8 или 9;

б) при устройстве в здании поквартирных и автономных (крышных, встроенных или пристроенных котельных) систем теплоснабжения или стационарного электроотопления — величиной, принимаемой по таблице 8 или 9, умноженной на коэффициент \epsilon , рассчитываемый по формуле

\epsilon = \epsilon_{dec}/\epsilon_{0}^{des} , (7)

5.13. При расчете здания по показателю удельного расхода тепловой энергии в качестве начальных значений теплозащитных свойств ограждающих конструкций следует задавать нормируемые значения сопротивления теплопередаче R_{req} , м2 х °С/Вт, отдельных элементов наружных ограждений согласно таблице 4. Затем проверяют соответствие величины q_{h}^{des} удельного расхода тепловой энергии на отопление, рассчитываемой по методике Приложения Г, нормируемому значению q_{h}^{req} . Если в результате расчета удельный расход тепловой энергии на отопление здания окажется меньше нормируемого значения, то допускается уменьшение сопротивления теплопередаче R_{req} отдельных элементов ограждающих конструкций здания (светопрозрачных согласно примечанию 4 к таблице 4) по сравнению с нормируемым по таблице 4, но не ниже минимальных величин R_{min} , определяемых по формуле (8) для стен групп зданий, указанных в поз. 1 и 2 таблицы 4, и по формуле (9) — для остальных ограждающих конструкций:

R_{min} = R_{req} 0,63; (8)

R_{min} = R_{req} 0,8. (9)

5.14. Расчетный показатель компактности жилых зданий k_{e}^{des} , как правило, не должен превышать следующих нормируемых значений:

0,25 — для 16-этажных зданий и выше;

0,29 — для зданий от 10 до 15 этажей включительно;

0,32 — для зданий от 6 до 9 этажей включительно;

0,36 — для 5-этажных зданий;

0,43 — для 4-этажных зданий;

0,54 — для 3-этажных зданий;

0,61; 0,54; 0,46 — для двух-, трех- и четырехэтажных блокированных и секционных домов соответственно;

0,9 — для двух- и одноэтажных домов с мансардой;

1,1 — для одноэтажных домов.

5.15 Расчетный показатель компактности здания k_{e}^{des} следует определять по формуле

k_{e}^{des} = A_{e}^{sum}/V_{h} , (10)

где A_{e}^{sum} — общая площадь внутренних поверхностей наружных ограждающих конструкций, включая покрытие (перекрытие) верхнего этажа и перекрытие пола нижнего отапливаемого помещения, м2;

V_{h} — отапливаемый объем здания, равный объему, ограниченному внутренними поверхностями наружных ограждений здания, м3.

6. ПОВЫШЕНИЕ ЭНЕРГЕТИЧЕСКОЙ ЭФФЕКТИВНОСТИ СУЩЕСТВУЮЩИХ ЗДАНИЙ

6.1. Повышение энергетической эффективности существующих зданий следует осуществлять при реконструкции, модернизации и капитальном ремонте этих зданий. При частичной реконструкции здания (в том числе при изменении габаритов здания за счет пристраиваемых и надстраиваемых объемов) допускается требования настоящих норм распространять на изменяемую часть здания.

6.2. При замене светопрозрачных конструкций на более энергоэффективные следует предусматривать дополнительные мероприятия с целью обеспечения требуемой воздухопроницаемости этих конструкций согласно разделу 8.

7. ТЕПЛОУСТОЙЧИВОСТЬ ОГРАЖДАЮЩИХ КОНСТРУКЦИЙ

В теплый период года

7.1. В районах со среднемесячной температурой июля 21 °С и выше расчетная амплитуда колебаний температуры внутренней поверхности ограждающих конструкций (наружных стен и перекрытий/покрытий) A_{\tau}^{des} , °C, зданий жилых, больничных учреждений (больниц, клиник, стационаров и госпиталей), диспансеров, амбулаторно-поликлинических учреждений, родильных домов, домов ребенка, домов-интернатов для престарелых и инвалидов, детских садов, яслей, яслей-садов (комбинатов) и детских домов, а также производственных зданий, в которых необходимо соблюдать оптимальные параметры температуры и относительной влажности воздуха в рабочей зоне в теплый период года или по условиям технологии поддерживать постоянными температуру или температуру и относительную влажность воздуха, не должна быть более нормируемой амплитуды колебаний температуры внутренней поверхности ограждающей конструкции A_{\tau}^{req} , °С, определяемой по формуле

A_{\tau}^{req} = 2,5 - 0,1(t_{ext} - 21) , (11)

где t_{ext} — средняя месячная температура наружного воздуха за июль, °С, принимаемая по таблице 3* СНиП 23-01.

Расчетную амплитуду колебаний температуры внутренней поверхности ограждающей конструкции A_{\tau}^{des} следует определять по своду правил.

7.2. Для окон и фонарей районов и зданий, указанных в 7.1, следует предусматривать солнцезащитные устройства. Коэффициент теплопропускания солнцезащитного устройства \beta_{s}^{des} должен быть не более нормируемой величины \beta_{s}^{req} , установленной таблицей 10. Коэффициенты теплопропускания солнцезащитных устройств следует определять по своду правил.

Таблица 10

Нормируемые значения коэффициента теплопропускания солнцезащитного устройства

В холодный период года

7.4. Расчетная амплитуда колебания результирующей температуры помещения A_{\tau}^{des} , °С, жилых, а также общественных зданий (больниц, поликлиник, детских яслей-садов и школ) в холодный период года не должна превышать ее нормируемого значения A_{\tau}^{req} в течение суток: при наличии центрального отопления и печей при непрерывной топке — 1,5 °С; при стационарном электро- теплоаккумуляционном отоплении — 2,5 °С, при печном отоплении с периодической топкой — 3 °С.

При наличии в здании отопления с автоматическим регулированием температуры внутреннего воздуха теплоустойчивость помещений в холодный период года не нормируется.

7.5. Расчетную амплитуду колебания результирующей температуры помещения в холодный период года A_{\tau}^{des} , °C, следует определять по своду правил.

8.4. Сопротивление воздухопроницанию окон и балконных дверей жилых и общественных зданий, а также окон и фонарей производственных зданий R_{inf}^{des} должно быть не менее нормируемого сопротивления воздухопроницанию R_{inf}^{req} , м2 х ч/кг, определяемого по формуле

R_{inf}^{req} = (1/G_{n}) \cdot (\Delta p/\Delta p_{0})^{2/3} , (15)

где G_{n} — то же, что и в формуле (12);

\Delta p — то же, что и в формуле (13);

\Delta p_{0} = 10 Па — разность давлений воздуха на наружной и внутренней поверхностях светопрозрачных ограждающих конструкций, при которой определяется сопротивление воздухопроницанию R_{inf}^{des} .

8.5. Сопротивление воздухопроницанию R_{inf}^{des} многослойных ограждающих конструкций следует принимать по своду правил.

8.6. Оконные блоки и балконные двери в жилых и общественных зданиях следует выбирать согласно классификации воздухопроницаемости притворов по ГОСТ 26602.2: 3-этажных и выше — не ниже класса Б; 2-этажных и ниже — в пределах классов В — Д.

8.7. Средняя воздухопроницаемость квартир жилых и помещений общественных зданий (при закрытых приточно-вытяжных вентиляционных отверстиях) должна обеспечивать в период испытаний воздухообмен кратностью n_{50} , ч-1, при разности давлений 50 Па наружного и внутреннего воздуха при вентиляции:

с естественным побуждением n_{50} \leq 4 ч-1;

Кратность воздухообмена зданий и помещений при разности давлений 50 Па и их среднюю воздухопроницаемость определяют по ГОСТ 31167.

9.1. Сопротивление паропроницанию R_{vp} , м2 х ч х Па/мг, ограждающей конструкции (в пределах от внутренней поверхности до плоскости возможной конденсации) должно быть не менее наибольшего из следующих нормируемых сопротивлений паропроницанию:

а) нормируемого сопротивления паропроницанию R_{vp1}^{req} , м2 х ч х Па/мг (из условия недопустимости накопления влаги в ограждающей конструкции за годовой период эксплуатации), определяемого по формуле

б) нормируемого сопротивления паропроницанию R_{vp2}^{req} , м2 х ч х Па/мг (из условия ограничения влаги в ограждающей конструкции за период с отрицательными средними месячными температурами наружного воздуха), определяемого по формуле

R_{vp2}^{req} = \frac{0,0024z_{0}(e_{int} - E_{0})}{\rho_{w}\delta_{w}\Delta w_{av} + \eta} , (17)

где e_{int} — парциальное давление водяного пара внутреннего воздуха, Па, при расчетной температуре и относительной влажности этого воздуха, определяемое по формуле

\rho_{w} — плотность материала увлажняемого слоя, кг/м3, принимаемая равной \rho_{0} по своду правил;

\delta_{w} — толщина увлажняемого слоя ограждающей конструкции, м, принимаемая равной 2/3 толщины однородной (однослойной) стены или толщине теплоизоляционного слоя (утеплителя) многослойной ограждающей конструкции;

\Delta w_{av} — предельно допустимое приращение расчетного массового отношения влаги в материале увлажняемого слоя, %, за период влагонакопления z_{0} , принимаемое по таблице 12;

Таблица 12

E — парциальное давление водяного пара, Па, в плоскости возможной конденсации за годовой период эксплуатации, определяемое по формуле

E = (E_{1} \cdot z_{1} + E_{2} \cdot z_{2} + E_{3} \cdot z_{3})/12 , (19)

где E_{1} , E_{2} , E_{3} — парциальное давление водяного пара, Па, принимаемое по температуре в плоскости возможной конденсации, устанавливаемой при средней температуре наружного воздуха соответственно зимнего, весенне-осеннего и летнего периодов, определяемое согласно указаниям примечаний к этому пункту;

z_{1} , z_{2} , z_{3} — продолжительность, мес, зимнего, весенне-осеннего и летнего периодов года, определяемая по таблице 3* СНиП 23-01 с учетом следующих условий:

а) к зимнему периоду относятся месяцы со средними температурами наружного воздуха ниже минус 5 °С;

б) к весенне-осеннему периоду относятся месяцы со средними температурами наружного воздуха от минус 5 до плюс 5 °С;

в) к летнему периоду относятся месяцы со средними температурами воздуха выше плюс 5 °С;

\eta — коэффициент, определяемый по формуле

где e_{0}^{ext} — среднее парциальное давление водяного пара наружного воздуха, Па, периода месяцев с отрицательными среднемесячными температурами, определяемыми согласно своду правил.

2. При определении парциального давления E_{3} для летнего периода температуру в плоскости возможной конденсации во всех случаях следует принимать не ниже средней температуры наружного воздуха летнего периода, парциальное давление водяного пара внутреннего воздуха e_{int} — не ниже среднего парциального давления водяного пара наружного воздуха за этот период.

9.3 Не требуется проверять на выполнение данных норм по паропроницанию следующие ограждающие конструкции:

а) однородные (однослойные) наружные стены помещений с сухим и нормальным режимами;

9.4. Для защиты от увлажнения теплоизоляционного слоя (утеплителя) в покрытиях зданий с влажным или мокрым режимом следует предусматривать пароизоляцию ниже теплоизоляционного слоя, которую следует учитывать при определении сопротивления паропроницанию покрытия в соответствии со сводом правил.

10. ТЕПЛОУСВОЕНИЕ ПОВЕРХНОСТИ ПОЛОВ

10.1. Поверхность пола жилых и общественных зданий, вспомогательных зданий и помещений промышленных предприятий и отапливаемых помещений производственных зданий (на участках с постоянными рабочими местами) должна иметь расчетный показатель теплоусвоения Y_{f}^{des} , Вт/(м2 х °С), не более нормируемой величины Y_{f}^{req} , установленной в таблице 13.

Таблица 13

Нормируемые значения показателя Y_{f}^{req}

10.2. Расчетное значение показателя теплоусвоения поверхности пола Y_{f}^{des} следует определять по своду правил.

10.3 Не нормируется показатель теплоусвоения поверхности пола:

а) имеющего температуру поверхности выше 23 °С;

б) в отапливаемых помещениях производственных зданий, где выполняются тяжелые физические работы (категория III);

в) в производственных зданиях при условии укладки на участке постоянных рабочих мест деревянных щитов или теплоизолирующих ковриков;

г) помещений общественных зданий, эксплуатация которых не связана с постоянным пребыванием в них людей (залов музеев и выставок, в фойе театров, кинотеатров и т.п.).

10.4. Теплотехнический расчет полов животноводческих, птицеводческих и звероводческих зданий следует выполнять с учетом требований СНиП 2.10.03.

11. КОНТРОЛЬ НОРМИРУЕМЫХ ПОКАЗАТЕЛЕЙ

11.1. Контроль нормируемых показателей при проектировании и экспертизе проектов тепловой защиты зданий и показателей их энергоэффективности на соответствие настоящим нормам следует выполнять в разделе проекта «Энергоэффективность», включая энергетический паспорт согласно разделу 12 и Приложению Д.

11.2. Контроль нормируемых показателей тепловой защиты и ее отдельных элементов эксплуатируемых зданий и оценку их энергетической эффективности следует выполнять путем натурных испытаний, и полученные результаты следует фиксировать в энергетическом паспорте. Теплотехнические и энергетические показатели здания определяют по ГОСТ 31166, ГОСТ 31167 и ГОСТ 31168.

11.3. Условия эксплуатации ограждающих конструкций в зависимости от влажностного режима помещений и зон влажности района строительства при контроле теплотехнических показателей материалов наружных ограждений следует устанавливать по таблице 2.

Расчетные теплофизические показатели материалов ограждающих конструкций определяют по своду правил.

11.4 При приемке зданий в эксплуатацию следует осуществлять:

выборочный контроль кратности воздухообмена в 2 — 3 помещениях (квартирах) или в здании при разности давлений 50 Па согласно разделу 8 и ГОСТ 31167 и при несоответствии данным нормам принимать меры по снижению воздухопроницаемости ограждающих конструкций по всему зданию;

согласно ГОСТ 26629 тепловизионный контроль качества тепловой защиты здания с целью обнаружения скрытых дефектов и их устранения.

12. ЭНЕРГЕТИЧЕСКИЙ ПАСПОРТ ЗДАНИЯ

12.1. Энергетический паспорт жилых и общественных зданий предназначен для подтверждения соответствия показателей энергетической эффективности и теплотехнических показателей здания показателям, установленным в настоящих нормах.

12.2. Энергетический паспорт следует заполнять при разработке проектов новых, реконструируемых, капитально ремонтируемых жилых и общественных зданий, при приемке зданий в эксплуатацию, а также в процессе эксплуатации построенных зданий.

Энергетические паспорта для квартир, предназначенных для раздельного использования в блокированных зданиях, могут быть получены, базируясь на общем энергетическом паспорте здания в целом для блокированных зданий с общей системой отопления.

12.3. Энергетический паспорт здания не предназначен для расчетов за коммунальные услуги, оказываемые квартиросъемщикам и владельцам квартир, а также собственникам здания.

12.4 Энергетический паспорт здания следует заполнять:

а) на стадии разработки проекта и на стадии привязки к условиям конкретной площадки — проектной организацией;

б) на стадии сдачи строительного объекта в эксплуатацию — проектной организацией на основе анализа отступлений от первоначального проекта, допущенных при строительстве здания. При этом учитываются:

данные технической документации (исполнительные чертежи, акты на скрытые работы, паспорта, справки, предоставляемые приемочным комиссиям и прочее);

изменения, вносившиеся в проект и санкционированные (согласованные) отступления от проекта в период строительства;

итоги текущих и целевых проверок соблюдения теплотехнических характеристик объекта и инженерных систем техническим и авторским надзором.

В случае необходимости (несогласованное отступление от проекта, отсутствие необходимой технической документации, брак) заказчик и инспекция ГАСН вправе потребовать проведения испытания ограждающих конструкций;

в) на стадии эксплуатации строительного объекта — выборочно и после годичной эксплуатации здания. Включение эксплуатируемого здания в список на заполнение энергетического паспорта, анализ заполненного паспорта и принятие решения о необходимых мероприятиях производятся в порядке, определяемом решениями администраций субъектов Российской Федерации.

12.5 Энергетический паспорт здания должен содержать:

общую информацию о проекте;

расчетные условия;

сведения о функциональном назначении и типе здания;

объемно-планировочные и компоновочные показатели здания;

расчетные энергетические показатели здания, в том числе: показатели энергоэффективности, теплотехнические показатели;

сведения о сопоставлении с нормируемыми показателями;

рекомендации по повышению энергетической эффективности здания;

результаты измерения энергоэффективности и уровня тепловой защиты здания после годичного периода его эксплуатации;

класс энергетической эффективности здания.

12.6. Контроль эксплуатируемых зданий на соответствие настоящим нормам согласно 11.2 осуществляется путем экспериментального определения основных показателей энергоэффективности и теплотехнических показателей в соответствии с требованиями государственных стандартов и других норм, утвержденных в установленном порядке, на методы испытаний строительных материалов, конструкций и объектов в целом.

При этом на здания, исполнительная документация на строительство которых не сохранилась, энергетические паспорта здания составляются на основе материалов бюро технической инвентаризации, натурных технических обследований и измерений, выполняемых квалифицированными специалистами, имеющими лицензию на выполнение соответствующих работ.

12.7. Ответственность за достоверность данных энергетического паспорта здания несет организация, которая осуществляет его заполнение.

12.8. Форма для заполнения энергетического паспорта здания приведена в Приложении Д.

Методика расчета параметров энергоэффективности и теплотехнических параметров и пример заполнения энергетического паспорта приведены в своде правил.

Приложение А (обязательное)

ПЕРЕЧЕНЬ НОРМАТИВНЫХ ДОКУМЕНТОВ, НА КОТОРЫЕ ИМЕЮТСЯ ССЫЛКИ В ТЕКСТЕ

СНиП 2.09.04-87*. Административные и бытовые здания

СНиП 2.10.03-84. Животноводческие, птицеводческие и звероводческие здания и помещения

СНиП 2.11.02-87. Холодильники

СНиП 23-01-99*. Строительная климатология

СНиП 31-05-2003. Общественные здания административного назначения

СНиП 41-01-2003. Отопление, вентиляция и кондиционирование

СанПиН 2.1.2.1002-00. Санитарно-эпидемиологические требования к жилым зданиям и помещениям

СанПиН 2.2.4.548-96. Гигиенические требования к микроклимату производственных помещений

ГОСТ 12.1.005-88. ССБТ. Общие санитарно-гигиенические требования к воздуху рабочей зоны

ГОСТ 26602.2-99. Блоки оконные и дверные. Методы определения воздухо- и водопроницаемости

ГОСТ 26629-85. Здания и сооружения. Метод тепловизионного контроля качества теплоизоляции ограждающих конструкций

ГОСТ 30494-96. Здания жилые и общественные. Параметры микроклимата в помещениях

ГОСТ 31166-2003. Конструкции ограждающие зданий и сооружений. Метод калориметрического определения коэффициента теплопередачи

ГОСТ 31167-2003. Здания и сооружения. Методы определения воздухопроницаемости ограждающих конструкций в натурных условиях

ГОСТ 31168-2003. Здания жилые. Метод определения удельного потребления тепловой энергии на отопление.

Приложение Б (обязательное)

ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ

Приложение В (обязательное)

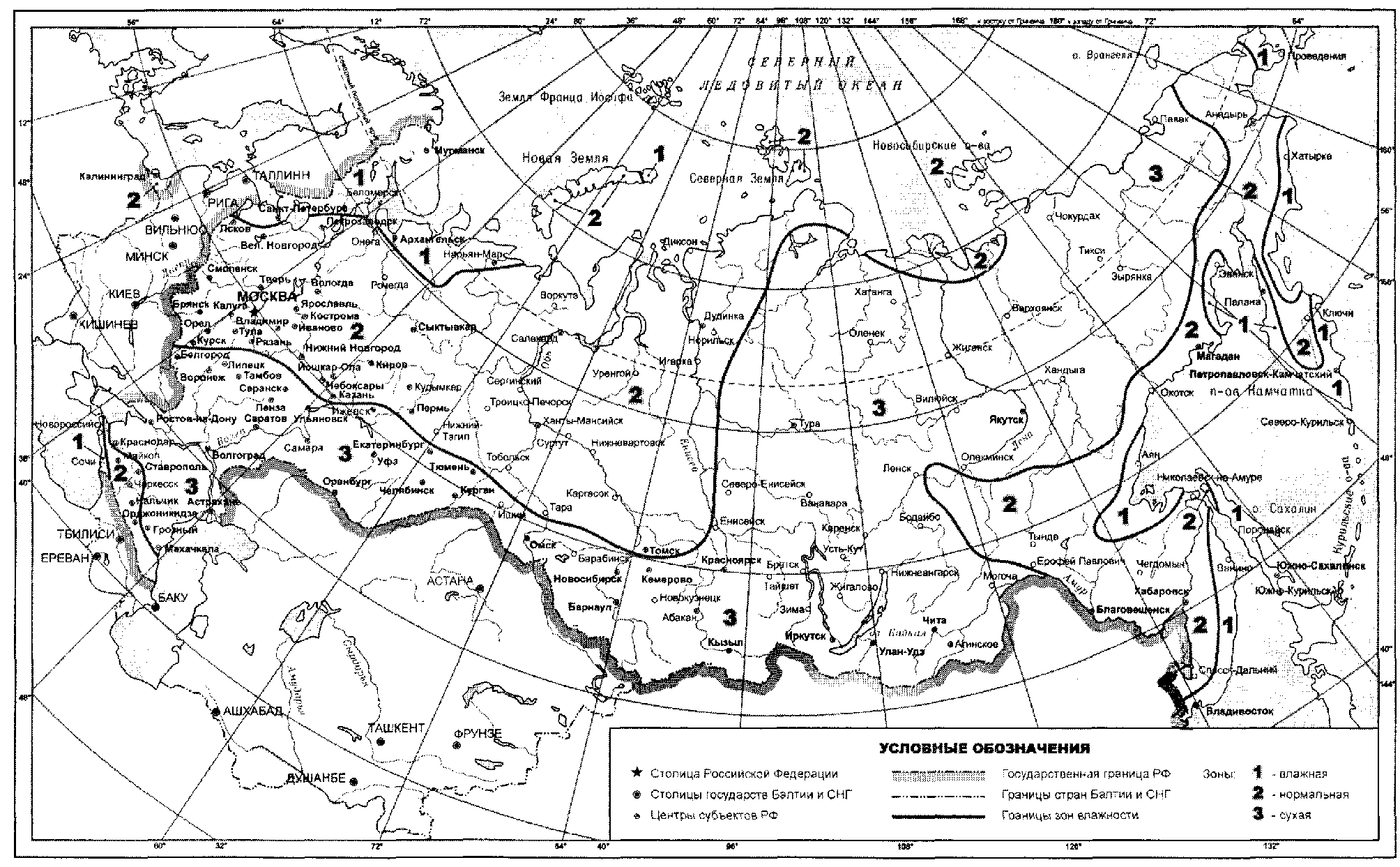

КАРТА ЗОН ВЛАЖНОСТИ

Приложение Г (обязательное)

РАСЧЕТ УДЕЛЬНОГО РАСХОДА ТЕПЛОВОЙ ЭНЕРГИИ НА ОТОПЛЕНИЕ ЖИЛЫХ И ОБЩЕСТВЕННЫХ ЗДАНИЙ ЗА ОТОПИТЕЛЬНЫЙ ПЕРИОД

Г.1. Расчетный удельный расход тепловой энергии на отопление зданий за отопительный период q_{h}^{des} , кДж/(м2 х °С х сут) или кДж/(м3 х °С х сут), следует определять по формуле

q_{h}^{des} = 10^{3}Q_{h}^{y}/(A_{h}D_{d}) или

q_{h}^{des} = 10^{3}Q_{h}^{y}/(V_{h}D_{d}) , (Г.1)

где Q_{h}^{y} — расход тепловой энергии на отопление здания в течение отопительного периода, МДж;

A_{h} — сумма площадей пола квартир или полезной площади помещений здания, за исключением технических этажей и гаражей, м2;

V_{h} — отапливаемый объем здания, равный объему, ограниченному внутренними поверхностями наружных ограждений зданий, м3;

D_{d} — то же, что и в формуле (1).

Г.2. Расход тепловой энергии на отопление здания в течение отопительного периода Q_{h}^{y} , МДж, следует определять по формуле

Q_{h}^{y} = [Q_{h} - (Q_{int} + Q_{s})v\zeta]\beta_{h}, (Г.2)

где Q_{h} — общие теплопотери здания через наружные ограждающие конструкции, МДж, определяемые по Г.3;

Q_{int} — бытовые теплопоступления в течение отопительного периода, МДж, определяемые по Г.6;

Q_{s} — теплопоступления через окна и фонари от солнечной радиации в течение отопительного периода, МДж, определяемые по Г.7;

v — коэффициент снижения теплопоступлений за счет тепловой инерции ограждающих конструкций; рекомендуемое значение v = 0,8;

\zeta — коэффициент эффективности авторегулирования подачи теплоты в системах отопления; рекомендуемые значения:

\zeta = 1,0 — в однотрубной системе с термостатами и с пофасадным авторегулированием на вводе или поквартирной горизонтальной разводкой;

\zeta = 0,95 — в двухтрубной системе отопления с термостатами и с центральным авторегулированием на вводе;

\zeta = 0,9 — однотрубной системе с термостатами и с центральным авторегулированием на вводе или в однотрубной системе без термостатов и с пофасадным авторегулированием на вводе, а также в двухтрубной системе отопления с термостатами и без авторегулирования на вводе;

\zeta = 0,85 — в однотрубной системе отопления с термостатами и без авторегулирования на вводе;

\zeta = 0,7 — в системе без термостатов и с центральным авторегулированием на вводе с коррекцией по температуре внутреннего воздуха;

\zeta = 0,5 — в системе без термостатов и без авторегулирования на вводе — регулирование центральное в ЦТП или котельной;

\beta_{h} — коэффициент, учитывающий дополнительное теплопотребление системы отопления, связанное с дискретностью номинального теплового потока номенклатурного ряда отопительных приборов, их дополнительными теплопотерями через зарадиаторные участки ограждений, повышенной температурой воздуха в угловых помещениях, теплопотерями трубопроводов, проходящих через неотапливаемые помещения для:

многосекционных и других протяженных зданий \beta_{h} = 1,13;

зданий башенного типа \beta_{h} = 1,11;

зданий с отапливаемыми подвалами \beta_{h} = 1,07;

зданий с отапливаемыми чердаками, а также с квартирными генераторами теплоты \beta_{h} = 1,05.

Г.3. Общие теплопотери здания Q_{h} , МДж, за отопительный период следует определять по формуле

где K_{m} — общий коэффициент теплопередачи здания, Вт/(м2 х °С), определяемый по формуле

K_{m} = K_{m}^{tr} + K_{m}^{inf} , (Г.4)

K_{m}^{tr} — приведенный коэффициент теплопередачи через наружные ограждающие конструкции здания, Вт/(м2 х °С), определяемый по формуле

K_{m}^{tr} = (A_{w}/R_{w}^{r} + A_{F}/R_{F}^{r} + A_{ed}/R_{ed}^{r} + A_{c}/R_{c}^{r} + nA_{c1}/R_{c1}^{r} + nA_{f}/R_{f}^{r} + A_{f1}/R_{f1}^{r})/A_{e}^{sum} , (Г.5)

A_{w},R_{w}^{r} — площадь, м2, и приведенное сопротивление теплопередаче, м2 х °С/Вт, наружных стен (за исключением проемов);

A_{F},R_{F}^{r} — то же, заполнений светопроемов (окон, витражей, фонарей);

A_{ed},R_{ed}^{r} — то же, наружных дверей и ворот;

A_{c},R_{c}^{r} — то же, совмещенных покрытий (в том числе над эркерами);

A_{c1},R_{c1}^{r} — то же, чердачных перекрытий;

A_{f},R_{f}^{r} — то же, цокольных перекрытий;

A_{f1},R_{f1}^{r} — то же, перекрытий над проездами и под эркерами.

n_{a} — средняя кратность воздухообмена здания за отопительный период, ч - 1 , определяемая по Г.4;

t_{ext} — то же, что и в формуле (3), °С.

Г.4. Средняя кратность воздухообмена здания за отопительный период n_{a} , ч - 1 , рассчитывается по суммарному воздухообмену за счет вентиляции и инфильтрации по формуле

n_{a} = [(L_{v}n_{v})/168 + (G_{inf}kn_{inf})/(168\rho_{a}^{ht})]/(\beta_{v}V_{h}) , (Г.8)

где L_{v} — количество приточного воздуха в здание при неорганизованном притоке либо нормируемое значение при механической вентиляции, м3/ч, равное для:

б) других жилых зданий — 0,35 х 3 х A_{l} , но не менее 30m ;

где m — расчетное число жителей в здании;

в) общественных и административных зданий принимают условно для офисов и объектов сервисного обслуживания — 4A_{l} , для учреждений здравоохранения и образования — 5 A_{l} , для спортивных, зрелищных и детских дошкольных учреждений — 6 A_{l} ,

A_{l} — для жилых зданий — площадь жилых помещений, для общественных зданий — расчетная площадь, определяемая согласно СНиП 31-05 как сумма площадей всех помещений, за исключением коридоров, тамбуров, переходов, лестничных клеток, лифтовых шахт, внутренних открытых лестниц и пандусов, а также помещений, предназначенных для размещения инженерного оборудования и сетей, м2;

n_{v} — число часов работы механической вентиляции в течение недели;

G_{inf} — количество инфильтрующегося воздуха в здание через ограждающие конструкции, кг/ч: для жилых зданий — воздуха, поступающего в лестничные клетки в течение суток отопительного периода, определяемое согласно Г.5; для общественных зданий — воздуха, поступающего через неплотности светопрозрачных конструкций и дверей; допускается принимать для общественных зданий в нерабочее время G_{inf} = 0,5 V_{h} \beta_{v} ;

k — коэффициент учета влияния встречного теплового потока в светопрозрачных конструкциях, равный для: стыков панелей стен — 0,7; окон и балконных дверей с тройными раздельными переплетами — 0,7; то же, с двойными раздельными переплетами — 0,8; то же, со спаренными переплетами — 0,9; то же, с одинарными переплетами — 1,0;

n_{inf} — число часов учета инфильтрации в течение недели, ч, равное 168 для зданий с сбалансированной приточно-вытяжной вентиляцией и (168 — n_{v} ) для зданий, в помещениях которых поддерживается подпор воздуха во время действия приточной механической вентиляции;

\rho_{a}^{ht},\beta_{v} и V_{h} — то же, что и в формуле (Г.6).

Г.5. Количество инфильтрующегося воздуха в лестничную клетку жилого здания через неплотности заполнений проемов следует определять по формуле

G_{inf} = (A_{F}/R_{a.F}) \cdot (\Delta P_{F}/10)^{2/3} + A_{ed}/R_{a.ed})x(\Delta P_{ed}/10)^{1/2} , (Г.9)

Г.6. Бытовые теплопоступления в течение отопительного периода Q_{int} , МДж, следует определять по формуле

а) жилых зданий, предназначенных гражданам с учетом социальной нормы (с расчетной заселенностью квартиры 20 м2 общей площади и менее на человека) q_{int} = 17 Вт/м2;

в) других жилых зданий — в зависимости от расчетной заселенности квартиры по интерполяции величины q_{int} между 17 и 10 Вт/м2;

z_{ht} — то же, что и в формуле (2), сут;

Г.7. Теплопоступления через окна и фонари от солнечной радиации в течение отопительного периода Q_{s} , МДж, для четырех фасадов зданий, ориентированных по четырем направлениям, следует определять по формуле

Q_{s} = \tau_{F}k_{F}(A_{F1}I_{1} + A_{F2}I_{2} + A_{F3}I_{3} + A_{F4}I_{4}) + \tau_{scy}k_{scy}A_{scy}I_{hor} , (Г.11)

где \tau_{F},\tau_{scy} — коэффициенты, учитывающие затенение светового проема соответственно окон и зенитных фонарей непрозрачными элементами заполнения, принимаемые по проектным данным; при отсутствии данных следует принимать по своду правил;

k_{F} , k_{scy} — коэффициенты относительного проникания солнечной радиации для светопропускающих заполнений соответственно окон и зенитных фонарей, принимаемые по паспортным данным соответствующих светопропускающих изделий; при отсутствии данных следует принимать по своду правил; мансардные окна с углом наклона заполнений к горизонту 45° и более следует считать как вертикальные окна, с углом наклона менее 45° — как зенитные фонари;

A_{F1},A_{F2},A_{F3},A_{F4} — площадь светопроемов фасадов здания, соответственно ориентированных по четырем направлениям, м2;

I_{1},I_{2},I_{3},I_{4} — средняя за отопительный период величина солнечной радиации на вертикальные поверхности при действительных условиях облачности, соответственно ориентированная по четырем фасадам здания, МДж/м2, определяется по методике свода правил;

Примечание. Для промежуточных направлений величину солнечной радиации следует определять по интерполяции.

I_{hor} — средняя за отопительный период величина солнечной радиации на горизонтальную поверхность при действительных условиях облачности, МДж/м2, определяется по своду правил.

Приложение Д (обязательное)

Форма

ЭНЕРГЕТИЧЕСКИЙ ПАСПОРТ ЗДАНИЯ

Общая информация

Расчетные условия

Геометрические и теплоэнергетические показатели

Комплексные показатели
