СН 481-75. Строительные нормы. Инструкция по проектированию, монтажу и эксплуатации стеклопакетов
(утв. Постановлением Госстроя СССР от 31.12.1975 № 250)
Примечание
Введен в действие с 1 января 1977 года.
Утверждена Постановлением Госстроя СССР от 31 декабря 1975 г. № 250
ИНСТРУКЦИЯ ПО ПРОЕКТИРОВАНИЮ, МОНТАЖУ И ЭКСПЛУАТАЦИИ СТЕКЛОПАКЕТОВ
Срок введения в действие 1 января 1977 года
Инструкция по проектированию, монтажу и эксплуатации стеклопакетов (СН 481-75) разработана ЦНИИПромзданий при участии НИИСФ, НИИЭС Госстроя СССР, ЦНИИЭП учебных зданий, ЦНИИЭП жилища Госгражданстроя и ГИС Минстройматериалов СССР.
Редакторы: инж. Г.Н. Демьянков (Госстрой СССР), кандидаты техн. наук Ю.П. Александров и А.А. Романов, инж. В.П. Тарасов (ЦНИИПромзданий).
Внесена ЦНИИПромзданий Госстроя СССР.
1. ОБЩИЕ ПОЛОЖЕНИЯ
1.1. Требования настоящей Инструкции должны выполняться при проектировании, монтаже и эксплуатации клееных стеклопакетов.
1.2. Стеклопакеты следует предусматривать для остекления окон, витрин и зенитных фонарей общественных, производственных и вспомогательных зданий с сухим и нормальным влажностным режимом помещений.
1.3 Стеклопакеты не допускается предусматривать для остекления световых проемов:
зданий, подверженных вибрационным воздействиям;
зданий с мостовыми кранами тяжелого и весьма тяжелого режима работы;
помещений с взрывоопасным или взрывопожароопасным производством;
зенитных фонарей производственных помещений, в которых содержание пыли и копоти в воздухе превышает 10 мг/м3, и на участках покрытий, где имеются снеговые мешки;
зданий, расположенных в районах с минимальным среднемесячным атмосферным давлением 700 мм рт. ст. и менее.
2. СТЕКЛОПАКЕТЫ
2.1. Клееные стеклопакеты предусматриваются двух- или трехслойными (с двумя или тремя стеклами) с герметичными воздушными прослойками между стеклами (Приложение 1).
2.2. В стеклопакетах применяются следующие виды листового силикатного строительного стекла: оконное, витринное неполированное, витринное полированное, теплоотражающее, теплопоглощающее и закаленное.
Теплоотражающие и теплопоглощающие стекла должны устанавливаться в наружном слое стеклопакета.
Армированное стекло в стеклопакетах применять не допускается.
2.3. Стеклопакеты должны быть прямоугольной формы с соотношением сторон не более 5:1.
2.4. Толщина стекол в стеклопакетах определяется расчетом на прочность и должна быть не менее: 3 мм — для окон и 5 мм — для зенитных фонарей. Наружные и внутренние стекла принимаются равной толщины, в трехслойных стеклопакетах средние стекла допускается принимать меньшей толщины, чем наружные.
2.5. Толщина воздушной прослойки должна предусматриваться: 12, 15 или 18 мм — в двухслойных; 9 или 12 мм — в трехслойных стеклопакетах.
2.6. Длина и ширина стеклопакетов не должны превышать размеров, установленных соответствующими ГОСТами на стекло. Максимальные площади стеклопакетов для окон и витрин приведены в табл. 1.
Максимальная площадь стеклопакетов для зенитных фонарей — 2 м2.
Ориентировочный вес стеклопакетов приведен в табл. 2.
| Стеклопакеты | Вес стеклопакета, кгс/м2, при толщине стекол \delta , мм | ||||
| 3 | 4 | 5 | 6 | 7 | |
| Двухслойные | 15,5 | 21 | 25,5 | 30 | 35 |
| Трехслойные | 23,5 | 31 | 37,5 | 45 | 52,5 |
2.7. Данные о материалах прокладок, мастик и герметиков, применяемых при установке стеклопакетов в переплеты, приведены в Приложении 2.
3. ПРОЕКТИРОВАНИЕ СТЕКЛОПАКЕТОВ
3.1. Площадь и размеры световых проемов окон и зенитных фонарей со стеклопакетами следует определять в соответствии со СНиП по проектированию естественного освещения.
Общий коэффициент светопропускания окон и зенитных фонарей со стеклопакетами определяется по формуле
\tau_{0} = \tau_{1} \cdot \tau_{2} \cdot \tau_{3} \cdot \tau_{4} \cdot \tau_{5} \cdot \tau_{6} , (1)
где \tau_{1} — коэффициент светопропускания стекла;
\tau_{2} — коэффициент, учитывающий потери света в переплетах, равный: 0,75 и 0,85 — соответственно в деревянных и металлических переплетах окон, 0,75 — в металлических переплетах зенитных фонарей;
\tau_{3} — коэффициент, учитывающий потери света в слое загрязнения остекления;
\tau_{4} — коэффициент, учитывающий потери света в несущих конструкциях;
\tau_{5} — коэффициент, учитывающий потери света в солнцезащитных устройствах;
\tau_{1} , \tau_{3} , \tau_{4} и \tau_{5} — определяются в соответствии со СНиП по проектированию естественного освещения;
\tau_{6} — коэффициент, учитывающий потери света в защитной сетке зенитных фонарей, принимаемый равным 0,9.
3.2. Теплотехнические расчеты заполнений световых проемов со стеклопакетами следует выполнять в соответствии со СНиП по строительной теплотехнике.
Сопротивление теплопередаче стеклопакетов следует принимать по табл. 3.
| Стеклопакеты | Сопротивление теплопередаче стеклопакета R0 м2·ч·°С/ккал | |
| при вертикальном положении | при наклоне менее 30° к горизонту | |
| Двухслойный | 0,37 | 0,34 |
| Трехслойный | 0,54 | 0,5 |
3.3. Двухслойные стеклопакеты допускается предусматривать для остекления окон зданий при расчетной температуре наружного воздуха (средняя наиболее холодной пятидневки) не ниже минус 40 °С, а трехслойные — не ниже минус 50 °С.
3.4. Остекление зенитных фонарей стеклопакетами следует проектировать исходя из условий отсутствия конденсата на поверхности стеклопакетов со стороны помещения. При этом коэффициент теплоотдачи внутренней поверхности остекления следует принимать равным 8,5 ккал/м2·ч·°С.
3.5. При проектировании остекления окон и зенитных фонарей не допускается предусматривать неравномерный обогрев стеклопакетов приборами системы отопления.
3.6. Показатель звукоизолирующей способности двухслойных стеклопакетов принимается равным 29 дБ, а трехслойных — 31 дБ.
3.7. Расчет стеклопакетов на прочность следует производить по расчетным нагрузкам, действующим на наружное стекло в зимних условиях эксплуатации.
Расчетная нагрузка на стекло q_{p} , кгс/м2, определяется по формуле
q_{p} = g + (q + p)n + q_{t} + q_{\text{ат}} , (2)
где g — расчетная нагрузка от собственного веса стекла (для зенитных фонарей);
q — расчетная ветровая нагрузка;
р — расчетная снеговая нагрузка (для зенитных фонарей);
q и р — определяются в соответствии со СНиП по нагрузкам и воздействиям;
q_{t} — расчетная нагрузка от изменения температуры воздуха, определяемая согласно указаниям п. 3.9 настоящей Инструкции;
q_{\text{ат}} — расчетная нагрузка от изменения атмосферного давления, определяемая согласно указаниям п. 3.10 настоящей Инструкции;
n — коэффициент, принимаемый равным 0,55 — для двухслойных стеклопакетов, 0,36 — для трехслойных стеклопакетов со стеклами равной толщины.
При расчете стеклопакетов, имеющих площадь более 5 м2, нагрузки q_{t} и q_{\text{ат}} могут не учитываться.
3.8. При расчете стеклопакетов на прочность следует предварительно задавать толщину наружных стекол \delta исходя из требований табл. 1 настоящей Инструкции.
3.9 Расчетная нагрузка q_{t} , кгс/м2, от изменения температуры воздуха определяется по формуле
q_{t} = \frac{q_{t} \sum^{1} h_{\text{вп}}}{15} , (3)
где q_{t}^{1} — нагрузка, определяемая по номограмме, приведенной на рис. 1, в зависимости от принятых значений толщины стекла \delta , отношения большей стороны стеклопакета к меньшей: \frac{b}{\text{а}} = \lambda , площади стеклопакета F и средней температуры воздушной прослойки t_{\text{вп}} ;
\sum h_{\text{вп}} — сумма толщин воздушных прослоек в стеклопакете, мм.
Рис. 1. Номограмма для определения q_{t}^{1}
Средняя температура воздушной прослойки, соприкасающейся с наружным стеклом, определяется по формуле
t_{\text{вп}} = \psi t_{\text{в}} + (1 - \psi)t_{\text{н}} , (4)
где t_{\text{в}} — расчетная температура воздуха внутри помещения, принимаемая по нормам проектирования зданий соответствующего назначения;
t_{\text{н}} — расчетная зимняя температура наружного воздуха (средняя наиболее холодных суток), принимаемая в соответствии со СНиП по строительной климатологии и геофизике;
\psi — коэффициент, принимаемый равным 0,39 — для двухслойных и 0,26 — для трехслойных стеклопакетов.
3.10 Расчетная нагрузка q_{\text{ат}} , кгс/см2, от изменения атмосферного давления определяется по формуле
q_{\text{ат}} = \frac{q_{\text{ат}}^{1} \sum h_{\text{вп}}}{15} , (5)
где q_{\text{ат}}^{1} — нагрузка, определяемая по номограмме, приведенной на рис. 2, в зависимости от принятых значений толщины стекла \delta , отношения большей стороны стеклопакета к меньшей: \frac{b}{\text{а}} = \lambda , площади стеклопакета F и разности атмосферного давления \Delta p .
Рис. 2. Номограмма для определения q_{\text{ат}}^{1}
Разность атмосферного давления определяется по формуле
\Delta p = p_{1} - p_{0} , (6)
где p_{0} и p_{1} — соответственно минимальное среднемесячное атмосферное давление в месте расположения завода-изготовителя стеклопакетов и максимальное среднемесячное атмосферное давление в месте расположения проектируемого объекта, определяемые по данным метеослужбы.
Значения атмосферного давления p_{0} и p_{1} для некоторых городов СССР приведены в Приложении 3.
3.11 Расчет прочности наружного стекла стеклопакета на изгиб производится по формуле
E(\frac{\delta}{b})^{2}[2,3\lambda(\frac{f}{\delta})^{2} + 5,12 \frac{f}{\delta} (\lambda^{2} + 0,22)] \leq R_{\text{н}} , (7)
где f — прогиб в центре стекла от расчетной нагрузи q_{p} , см;
R_{\text{н}} — расчетное сопротивление на изгиб, кгс/см2, принимаемое равным 150 — для оконного и витринного, 250 — для закаленного стекла.
Отношение \frac{f}{\delta} определяется по графику, приведенному на рис. 3, в зависимости от величины k, вычисляемой по формуле
k = \frac{q_{p}}{(1 + \lambda^{2})^{2} \cdot E} (\frac{b}{\delta})4 , (8)
где E — модуль упругости стекла, равный 6,5 х 10^{5} кгс/см2.

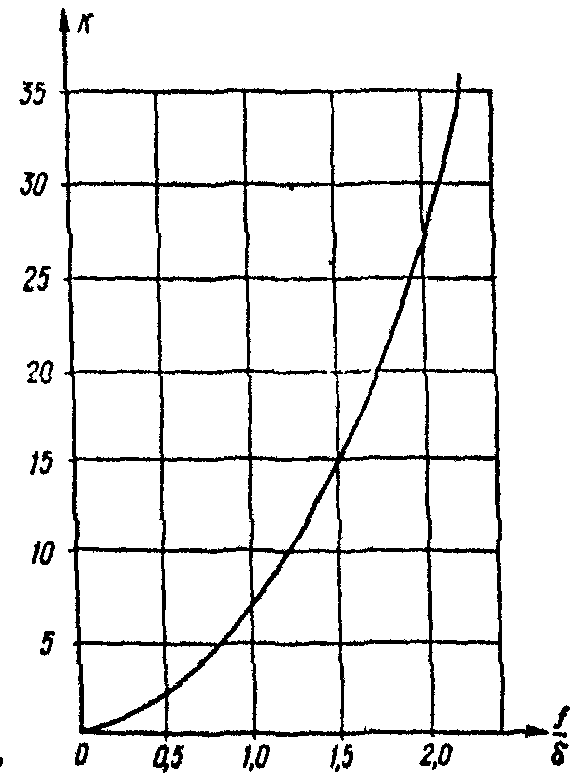

Рис. 3. График для определения отношения \frac{f}{\delta} и прогиба f наружного стекла стеклопакета
Пример расчета стеклопакета на прочность приведен в Приложении 4.

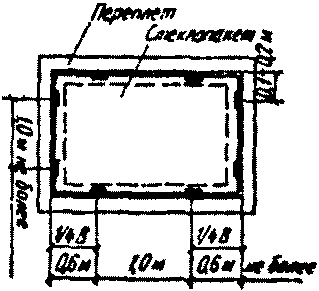

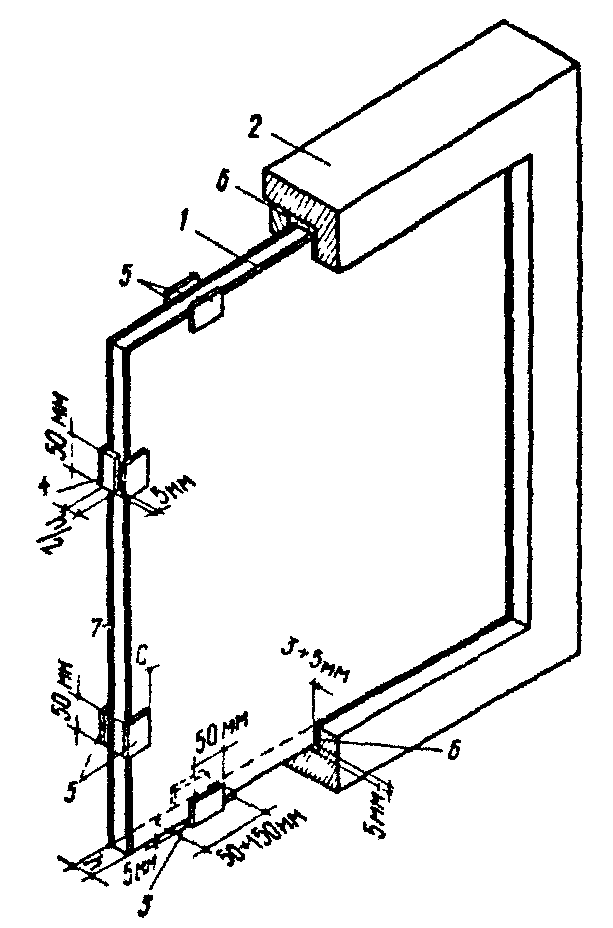

3.12. Между стеклопакетами и переплетами окон должны предусматриваться зазоры, для чего устанавливаются опорные и фиксирующие торцовые и боковые прокладки (Приложение 5, рис. 5 и 6,а). Схемы расположения прокладок в переплетах приведены в Приложении 5, табл. 5.
Длина опорных прокладок принимается при нагрузке от стеклопакета, приходящейся на одну прокладку:
менее 15 кгс .............. 50 мм
сверх 15 до 50 кгс ........ 100 мм
сверх 50 кгс .............. 150 мм
Зазоры между стеклопакетами и переплетом заполняются нетвердеющей мастикой.
Крепление стеклопакетов в переплетах окон и витрин допускается предусматривать также эластичными профилями, устанавливаемыми по контуру (Приложение 5, рис. 6, б, в).
Штапики и эластичные профили должны закрывать распорную рамку стеклопакета.
3.13. Стеклопакеты, устанавливаемые в окнах и витринах, следует располагать на высоте не менее 0,2 м над уровнем пола и тротуара.
3.14. Переплеты зенитных фонарей со стеклопакетами следует, как правило, проектировать открывающимися, предусматривая возможность очистки внутренней поверхности остекления с кровли.
3.15. Стеклопакеты в зенитных фонарях должны равномерно опираться по контуру на несущие элементы фонаря через эластичные прокладки, иметь уклон не менее 5° и возвышаться над кровлей не менее чем на 250 мм.
Между торцами стеклопакетов и переплетами должны быть предусмотрены зазоры шириной 5 мм, заполняемые нетвердеющей мастикой или эластичными профилями.
С наружной стороны зазоры между стеклопакетами и переплетами должны быть герметизированы.
3.16. В зенитных фонарях со стеклопакетами следует предусматривать устройство под остеклением защитных металлических сеток с ячейками 50 х 50 мм, окрашенных в белый цвет.
4. МОНТАЖ И ЭКСПЛУАТАЦИЯ СТЕКЛОПАКЕТОВ

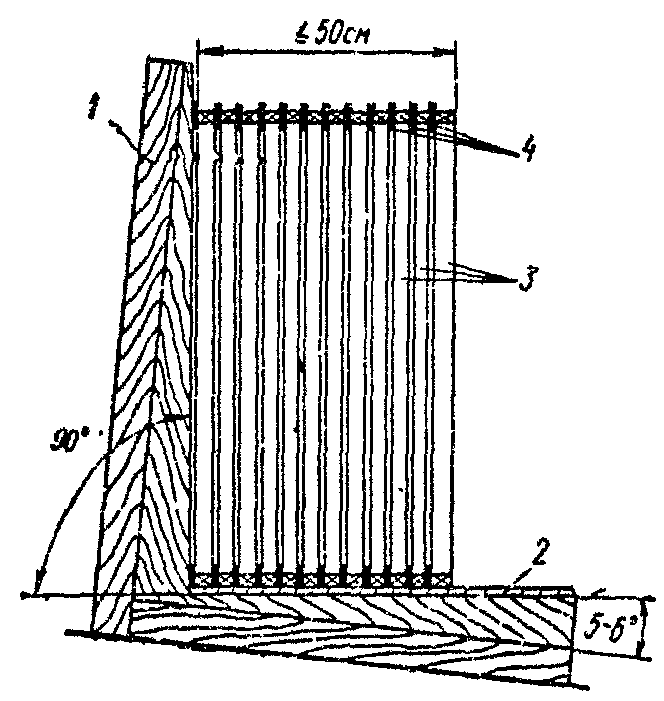

4.1. Хранить стеклопакеты перед монтажом следует в положении «на ребро» в ящиках или стеллажах в отапливаемых помещениях. Между ящиками необходимо оставлять зазоры шириной 20 мм для проветривания.
Основания стеллажей должны оклеиваться войлоком или резиной и иметь наклон 5 — 6° (Приложение 6, рис. 7). Стеклопакеты в стеллажах устанавливаются перпендикулярно к плоскости основания.
Между стеклопакетами в местах расположения распорных рамок следует устанавливать прокладки из войлока, картона или резины. На стеллаже следует хранить стеклопакеты одинаковых размеров.
4.2. Стеклопакеты со склада к месту монтажа следует доставлять в ящиках или специальных кассетах.
4.3. Перед установкой в конструкции необходимо произвести тщательный визуальный осмотр каждого стеклопакета. Не допускается применять стеклопакеты, имеющие трещины или сколы в торцах стекол, отслоения в клеевых швах, повреждения обрамляющих рамок.
4.4. Монтаж стеклопакетов следует производить с помощью ручных вакуум-присосок или траверс, снабженных вакуум-присосками. Надежность соединения вакуум-присосок с поверхностью стекла каждый раз должна проверяться пробным подъемом стеклопакета на высоту 5 — 10 см.
Стеклопакеты необходимо переносить в вертикальном положении, углы и торцы стекол следует оберегать от ударов. Запрещается опирать стеклопакеты на углы и ставить на жесткое основание.
4.5. Монтаж стеклопакетов допускается при температуре наружного воздуха не ниже минус 15 °С.
Температура внутреннего воздуха помещений, остекленных стеклопакетами, в зимний период строительства должна быть не ниже +5 °С.
4.6. При установке стеклопакетов в переплеты и их креплении не допускаются перекосы и чрезмерное обжатие стеклопакетов штапиками или накладками.
4.7. Работы по уплотнению и герметизации стыков между стеклопакетами и переплетами следует производить непосредственно после их установки и крепления. Для нанесения нетвердеющих мастик следует использовать герметизаторы, а тиоколовых герметиков — пневматические или ручные шприцы.
Герметизируемые поверхности должны быть предварительно очищены, просушены и обезжирены негорючими веществами.
Работы по уплотнению и герметизации стыков следует производить при температуре наружного воздуха не ниже минус 15 °С в условиях, исключающих увлажнение конструкций.
4.8. При проведении электросварочных работ стеклопакеты следует защищать от попадания на них раскаленных частиц металла.
4.9. Оконные переплеты, как правило, следует заполнять стекло-пакетами в заводских условиях, а их монтаж производить непосредственно с транспортных средств.
4.10. Работы по остеклению оконных переплетов и витрин стеклопакетами (Приложение 7, рис. 8) с использованием прокладок и нетвердеющих мастик выполняются в следующей последовательности:
подготовка стеклопакетов и комплектующих материалов (прокладок, штапиков, мастик и т.п.);
наклейка боковых и торцовых прокладок на фальцы переплета (рис. 8, а);
нанесение на поверхность фальцев слоя нетвердеющей мастики (рис. 8, б);
установка стеклопакета в переплет и плотное его прижатие к боковым прокладкам (рис. 8, в);
установка в зазоры между торцами стеклопакета и переплета фиксирующих торцовых прокладок, наклейка на края стеклопакета или на штапики боковых прокладок, заполнение нетвердеющей мастикой зазоров между торцами стеклопакетов и переплетом (рис. 8, г);
закрепление штапиков (рис. 8, д);
заполнение нетвердеющей мастикой или герметиками зазоров между переплетом и стеклопакетом и выравнивание поверхности швов (рис. 8, е).
4.11. Стеклопакеты должны устанавливаться в конструкции зенитных фонарей после окончания работ по устройству кровли и установки защитных сеток.
4.12 Работы по остеклению зенитных фонарей стеклопакетами выполняются в следующей последовательности:
подготовка стеклопакетов и комплектующих материалов (прокладок, мастик, накладок и т.п.);
проверка прямолинейности плоскости переплетов, подготовка и наклейка на них эластичных прокладок;
укладка стеклопакетов и проверка равномерности их опирания на переплет;
установка фиксирующих или профильных уплотнительных прокладок и заполнение стыков нетвердеющей мастикой;
установка накладок и герметизация зазоров между ними и стеклопакетами.
4.13. При производстве работ по монтажу стеклопакетов, а также при выполнении отделочных работ необходимо соблюдать меры по защите стеклопакетов от механических повреждений и загрязнений.
4.14. При монтаже стеклопакетов необходимо соблюдать правила техники безопасности, предусмотренные СНиП по технике безопасности в строительстве, а также «Правилами пожарной безопасности при производстве строительно-монтажных работ».
4.15. При монтаже стеклопакетов должны применяться инвентарные леса, подмости или подвесные люльки. Монтаж стеклопакетов с приставных лестниц не допускается.
4.16. Монтаж стеклопакетов одновременно на нескольких ярусах (один над другим) не допускается.
4.17. За состоянием стеклопакетов в процессе эксплуатации необходимо осуществлять математический контроль. Осмотр рекомендуется производить не реже двух раз в год и по результатам его составлять ведомости выявленных дефектов и разрабатывать мероприятия по их устранению.
4.18. Поврежденные стеклопакеты, имеющие трещины и пробоины, должны заменяться новыми.
4.19. Снег с поверхности стеклопакетов, установленных в зенитных фонарях, следует удалять деревянными скребками.
4.20. Стеклопакеты должны систематически очищаться от загрязнений. Периодичность очистки определяется требованиями СНиП по проектированию естественного освещения.
Рис. 4. Конструктивные решения стеклопакетов а — общий вид; б и в — поперечные разрезы двух- и трехслойного стеклопакетов; г и д — схемы соединения стекол в двухслойных стеклопакетах; е и ж — схемы соединения стекол в трехслойных стеклопакетах; 1 — стекло; 2 — воздушная прослойка; 3 — распорная рамка; 4 — клеящая и герметизирующая мастика; 5 — обрамляющая рамка
ПРОКЛАДКИ, МАСТИКИ И ГЕРМЕТИКИ, ПРИМЕНЯЕМЫЕ ПРИ УСТАНОВКЕ СТЕКЛОПАКЕТОВ В ПЕРЕПЛЕТЫ
Опорные и фиксирующие прокладки следует предусматривать из морозостойкой резины (ТУ 38.105.376-72). Для фиксирующих торцовых и боковых прокладок предусматривают резину мягкую и средней твердости, для опорных — резину повышенной твердости. Опорные прокладки могут быть также предусмотрены из полимера «агат» (ТУ 6-05-964-72).
Для заполнения и уплотнения зазоров между стеклопакетами и переплетами следует применять нетвердеющую мастику, обладающую хорошей адгезией к стеклу и стойкостью к атмосферным воздействиям. Мастика не должна содержать минеральных и растительных масел и не должна иметь компонентов, оказывающих разрушающее воздействие на клеевые соединения стеклопакетов.
Эластичные профили для уплотнения и крепления стеклопакетов в переплетах окон могут изготавливаться из светоозоностойкой резины (ТУ 38.005.204-71), резины групп В и М (ТУ 38.105-376-72), губчатой резины (ТУ 38.005.204-71) или герметика профильного нетвердеющего «Бутэпрол-2» (ТУ 21-29-26-74).
Для уплотнения и крепления стеклопакетов в переплетах зенитных фонарей применяют губчатую резину (ТУ 38.005.204-71) толщиной 5 — 7 мм, а также герметик профильный нетвердеющий «Бутэпрол-2» (ТУ 21-29-26-74).
В окнах и зенитных фонарях для герметизации стыков между стеклопакетами и переплетами следует предусматривать тиоколовые герметики марок УТ-32 (ТУ 38.105.462-72), ГС-1 (ТУ 310-64 Главмоспромстройматериалы), ТМ-0,5 (ТУ 38-3Г № 355-69) и У-30м (ГОСТ 13489-68), а также силиконовые герметики типа «Эластосил» (ТУ 6-02-655-71).
Для наклейки резиновых прокладок и профилей применяют клей 88-НП (ТУ 38-105268-71), а прокладок «Бутэпрол-2» — уайт-спирит (ГОСТ 3134-52).
ЗНАЧЕНИЯ АТМОСФЕРНОГО ДАВЛЕНИЯ
ПРИМЕР РАСЧЕТА СТЕКЛОПАКЕТА НА ПРОЧНОСТЬ
Требуется определить толщину стекол клееного двухслойного стеклопакета при следующих данных:
б) изготовитель — завод «Техстекло», Саратов;
в) район строительства — Москва;
г) назначение стеклопакета — заполнение оконных переплетов здания на высоте до 60 м;
д) расчетная температура воздуха в помещениях проектируемого здания t_{\text{в}} = +18 °С.
В соответствии с п. 2.6 при площади стеклопакета F = 1,8 м2 для расчетов принимается толщина стекла \delta = 4 мм.
Для г. Москвы расчетная ветровая нагрузка на вертикальные поверхности, расположенные на высоте 60 м над поверхностью земли, определяется по СНиП II-6-74 «Нагрузки и воздействия».
q = q_{0} \cdot k \cdot c \cdot n = 27 х 1,45 х 1 х 1,2 = 47 кгс/м2.
Определяем расчетную нагрузку от изменения температуры q_{t} . Расчетная зимняя температура наиболее холодных суток для г. Москвы t_{\text{н}} = -32 °С.
Средняя температура воздушной прослойки вычисляется по формуле (4). Подставляя числовые значения, получим
t_{\text{вп}} = 0,39 х 18 — (1 — 0,39) х 32 = -12,5 °С.
При \delta = 4 мм; F = l,8 м2; \lambda = l,8 и t_{\text{вп}} = -l2,5 по номограмме (см. рис. 1) определяется значение q_{t}' = 5 кгс/м2. По формуле (3) определяются числовые значения
q_{t} = \frac{5 \cdot 15}{15} = 5 кгс/м2.
Определяем нагрузку от изменения атмосферного давления q_{\text{ат}} . Минимальное среднемесячное атмосферное давление для г. Саратова \text{р}_{0} = 745 мм рт. ст., а максимальное среднемесячное атмосферное давление для г. Москвы \text{р}_{1} = 761 мм рт. ст. (Приложение 3).
Разность атмосферного давления определяется из формулы (6)
\Delta\text{р} = 761 — 745 = 16 мм рт. ст.
При \Delta\text{р} = 16 мм рт. ст.; \delta = 4 мм; F = l,8 м2 и \lambda = 1,8 по номограмме (см. рис. 2) определяется значение
q_{\text{а}}'_{\text{т}} \approx 0,95 кгс/м2 ( q_{\text{ат}} = 0,95 кгс/м2).
Расчетная нагрузка на стекло определяется по формуле (2)
q_{p} = (47 + 0) х 0,55 + 5 + 0,95 = 31,8 кгс/м2.
По графику, приведенному на рис. 3, определяется отношение \frac{f}{\delta} , для чего по формуле (8) вычисляем коэффициент k.
k = \frac{31,8 \cdot 10^{- 4}}{(1 + 1,8^{2})^{2} \cdot 6,5 \cdot 10^{5}} (\frac{180}{0,4})^{4} = 11,2 .
При k = 11,2 х \frac{f}{\delta} = 1,3.
Прочность стекла проверяется по формуле (7)
6,5 \cdot 10^{5}(\frac{0,4}{180})^{2}[2,3 \cdot 1,8 \cdot 1,3^{2} + 5,12 \cdot 1,3 \cdot (1,8^{2} + 0,22)] = 96<R_{\text{н}} = 150 кгс/см2.
Таким образом, толщина стекол в стеклопакете принимается \delta = 4 мм.
УСТАНОВКА СТЕКЛОПАКЕТОВ В ПЕРЕПЛЕТАХ
Рис. 5. Размещение прокладок при установке стеклопакета в переплет 1 — стеклопакет; 2 — переплет или створка; 3 — опорная прокладка; 4 — фиксирующая торцовая прокладка; 5 — фиксирующая боковая прокладка; 6 — нетвердеющая мастика; 7 — внутреннее стекло стеклопакета
| Закрепление створки | Опорных (О) и фиксирующих (Ф) торцовых | Фиксирующих боковых |
|---|---|---|
| Глухое |  |
 |
| На средней горизонтальной оси |  |
 |
| На средней вертикальной оси |  |
 |
| Боковая подвеска |  |
 |
| Верхняя подвеска |  |
 |
| Нижняя подвеска |  |
 |
Рис. 6. Примеры крепления и герметизации стеклопакета в переплетах 1 — стеклопакет; 2 — переплет; 3 — опорная прокладка; 4 — фиксирующая боковая прокладка; 5 — эластичный профиль из губчатой резины; 6 — герметик; 7 — дренажное отверстие; 8 — штапик; 9 и 10 — эластичный профиль из резины
Рис. 7. Стеллаж для стеклопакетов 1 — стеллаж; 2 — подкладка из войлока или резины; 3 — стеклопакеты; 4 — прокладки из войлока, картона или резины
Рис. 8. Установка, крепление и уплотнение стеклопакета в переплете 1 — переплет; 2 — фиксирующая боковая прокладка; 3 — опорная прокладка; 4 — герметизатор; 5 — нетвердеющая мастика; 6 — стеклопакет; 7 — штапик
