ГОСТ Р 50574-2019. Национальный стандарт Российской Федерации. Автомобили, автобусы и мотоциклы оперативных служб. Цветографические схемы, опознавательные знаки, надписи, специальные световые и звуковые сигналы. Общие требования

(утв. и введен в действие Приказом Росстандарта от 07.02.2019 № 25-ст)

(ред. от 11.09.2023)

ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ

flowchart LR
  n0["ГОСТ Р 50574-2002"]:::rst
  click n0 "https://bukva.ai/docs/4099-86" "ГОСТ Р 50574-2002. Государственный стандарт Российской Федерации. Автомобили, автобусы и мотоциклы оперативных служб. Цветографические схемы, опознавательные знаки, надписи, специа"
  n1["ГОСТ Р 50574-2019"]:::doc
  click n1 "https://bukva.ai/docs/shema-gost-r-50574-2019" "ГОСТ Р 50574-2019. Национальный стандарт Российской Федерации. Автомобили, автобусы и мотоциклы оперативных служб. Цветографические схемы, опознавательные знаки, надписи... (утв. и"
  n0 --> n1
classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000;
classDef doc fill:#EBFFEB,stroke:#006400,color:#000;
classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;

Группа Д25

1 июля 2019 года

1 РАЗРАБОТАН Федеральным казенным учреждением «Научный центр проблем безопасности дорожного движения Министерства внутренних дел Российской Федерации» (ФКУ «НЦ БДД МВД России»)

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 278 «Безопасность дорожного движения»

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 7 февраля 2019 г. № 25-ст

4 ВЗАМЕН ГОСТ Р 50574-2002

Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. № 162-ФЗ «О стандартизации в Российской Федерации». Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе «Национальные стандарты», а официальный текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)

1 Область применения

Настоящий стандарт распространяется на автомобили, автобусы и мотоциклы (далее — транспортные средства), оборудованные в соответствии с назначением и принадлежащие оперативным службам:

а) скорой медицинской помощи;

б) пожарной охраны;

в) полиции;

г) военной автомобильной инспекции (ВАИ);

д) аварийно-спасательным;

е) органов Федеральной службы безопасности Российской Федерации (ФСБ России);

ж) следственных органов Следственного комитета Российской Федерации;

и) военной полиции Вооруженных сил Российской Федерации;

к) Войск национальной гвардии Российской Федерации;

л) уголовно-исполнительной системы Российской Федерации (предназначенные для перевозки лиц, находящихся под стражей);

(перечисление «л» введено Изменением № 1, утв. Приказом Росстандарта от 31.07.2019 № 434-ст)

м) таможенных органов Российской Федерации.

(перечисление введено Изменением № 2, утв. Приказом Росстандарта от 17.12.2021 № 1809-ст)

Стандарт устанавливает общие требования к цветографическим схемам наружных поверхностей транспортных средств оперативных служб и их элементам, а также технические требования к устанавливаемым специальным световым и звуковым сигналам.

Настоящий стандарт в части требований к специальным световым (проблесковым маячкам синего цвета) и звуковым сигналам также распространяется на транспортные средства министерств, ведомств и организаций по перечню, утверждаемому законодательными актами Российской Федерации, на которые при отсутствии цветографических схем могут устанавливаться специальные световые и звуковые сигналы.

На наружных поверхностях транспортных средств оперативных служб надписи и рисунки рекламного содержания не допускаются.

Не допускается использование согласно настоящему стандарту цветографических схем, специальных световых и звуковых сигналов на транспортных средствах, не относящихся к оперативным службам.

Примечание — Не допускается использование цветографических схем, специальных световых и звуковых сигналов на легковых автомобилях категории M1 по [1] пожарной охраны и аварийно-спасательных служб, не входящих в систему МЧС России.

Стандарт не распространяется на транспортные средства оперативных служб, не предназначенные для эксплуатации на автомобильных дорогах общего пользования.

Требования стандарта направлены на выделение и идентификацию транспортных средств оперативных служб в транспортном потоке для обеспечения безопасности дорожного движения при выполнении ими неотложных служебных заданий, а также на унификацию их цветового оформления.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ 9.032 Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Группы, технические требования и обозначения

ГОСТ 19715 Эмблема Красного Креста. Форма, размеры и порядок применения

ГОСТ Р 52290 Технические средства организации дорожного движения. Знаки дорожные. Общие технические требования

ГОСТ Р 52662 (ИСО 7724-2:1984) Материалы лакокрасочные. Колориметрия. Часть 2. Измерение цвета

(ссылка введена Изменением № 3, утв. Приказом Росстандарта от 11.09.2023 № 820-ст)

3 Термины и определения

В настоящем стандарте применены следующие термины с соответствующими определениями:

3.1 величина освечивания: Произведение силы света (кд) на время свечения (с) источника света.

3.2 декоративные полосы: Горизонтальные и вертикальные полосы контрастирующего цвета по отношению к основному цвету транспортного средства, нанесенные на боковые и иные его поверхности, являющиеся отличительным признаком, который обеспечивает мгновенное зрительное восприятие транспортного средства и выделение его из общего транспортного потока.

(в ред. Изменения № 1, утв. Приказом Росстандарта от 31.07.2019 № 434-ст)

3.3 доминирующая длина волны: Длина волны, которая расположена в центре тяжести кривой спектрального распределения энергии.

3.4 информационные надписи: Надписи, содержащие текстовую информацию о ведомственной принадлежности и/или функциональном назначении транспортного средства.

3.5 контрастирующие цвета цветографической схемы: Цвета декоративных полос, отличающиеся от основного цвета транспортного средства по трем параметрам восприятия: цветовому тону, насыщенности и светлоте.

3.6 насыщенность: Свойство зрительного восприятия человека, позволяющее оценивать пропорцию чистого хроматического (спектрального или пурпурного) цвета, заключающуюся в полном цветовом ощущении.

3.7 опознавательные знаки: Графическое изображение информации, информирующее о ведомственной принадлежности и/или функциональном назначении транспортного средства; к опознавательным знакам относятся гербы, эмблемы, логотипы и т.п.

3.8 основной цвет цветографической схемы: Цвет покрытия, занимающего наибольшую площадь наружной поверхности транспортного средства.

3.9 продолжительность свечения: Период времени, в течение которого сила света вспышки специального светового сигнала превышает 10% максимальной силы света.

3.10 светлота: Свойство зрительного ощущения, вследствие которого тело кажется пропускающим или рассеивающим более или менее значительную часть падающего на него света; психофизиологически это свойство близко фотометрической величине — коэффициенту яркости.

3.11 специальный звуковой сигнал: Устройство, предназначенное для подачи в условиях дорожного движения специальных звуковых сигналов определенного спектрального состава; устройство не является штатным составным элементом конструкции транспортного средства в качестве звукового сигнала, отличаясь от него спектральным составом издаваемых звуков, и устанавливается в/на транспортное средство дополнительно.

3.12 специальный световой сигнал (проблесковый маячок): Устройство, предназначенное для подачи в условиях дорожного движения проблесковых световых сигналов установленных цветов, частоты мигания и продолжительности свечения; устройство не является штатным составным элементом конструкции транспортного средства в качестве внешнего светового прибора и устанавливается на него дополнительно.

3.13 угол видимости: Угол в горизонтальной плоскости, проходящей через центр источника излучения, в пределах которого световой сигнал, подаваемый проблесковым маячком, не экранируется деталями транспортного средства, на котором он установлен.

3.14 цветовой тон: Свойство зрительного ощущения человека, определяемое словами: «синий», «зеленый», «желтый» и т.п.; психофизиологически это свойство близко колориметрической величине — доминирующей длине волны.

3.15 цветографическая схема: Графическое изображение компоновки, конфигурации и композиционной взаимосвязи основного цвета, декоративных полос, опознавательных знаков и информационных надписей, нанесенных на наружные поверхности транспортных средств.

3.16 световозвращение: Отражение светового потока, возвращающегося в направлении, близком направлению его излучения.

3.17 световозвращающие пленки: Самоклеящиеся пленки, обладающие способностью отражать свет в направлениях, близких к направлению его падения.

3.18 удельный коэффициент световозвращения (R'): Количество света, отраженное 1 м2 поверхности световозвращающего материала в сторону глаз водителя транспортного средства от фары транспортного средства.

Примечание — Коэффициент световозвращения R' выражается в кд·лк-1·м2 [1].

3.19 флуоресцентный материал: Материал, обеспечивающий высокую видимость в дневное время.

4 Требования к цветографическим схемам

4.1 Состав цветографических схем

4.1.1 Цветографические схемы наружных поверхностей транспортных средств оперативных служб состоят из следующих элементов:

а) основного цвета наружных поверхностей транспортного средства;

б) декоративных полос;

в) информационных надписей;

г) опознавательных знаков.

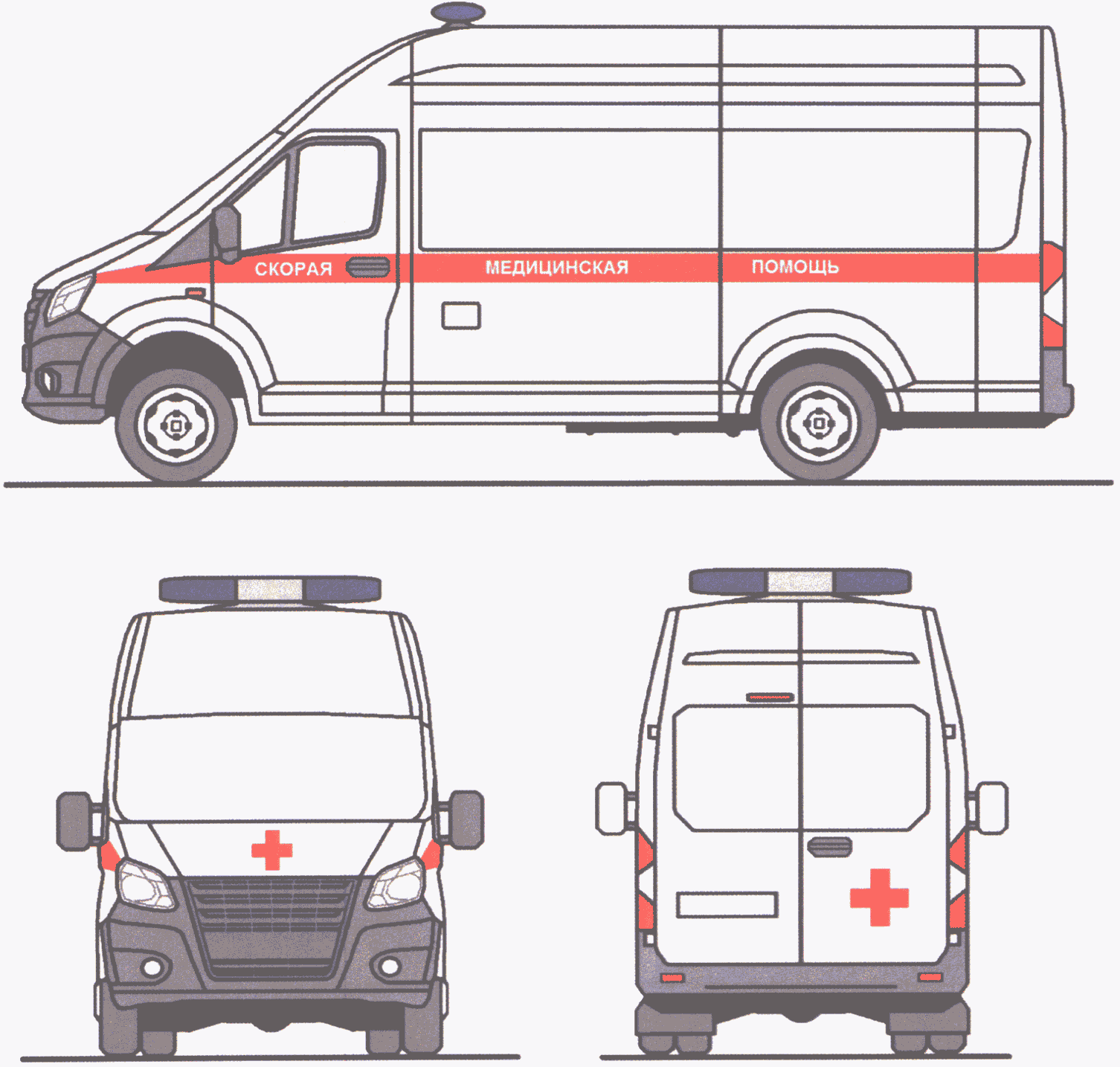

4.1.2 Цветографические схемы транспортных средств оперативных служб должны соответствовать рисункам приложения А.

Примечания

1 Транспортные средства (включая их марки и модели) изображены условно.

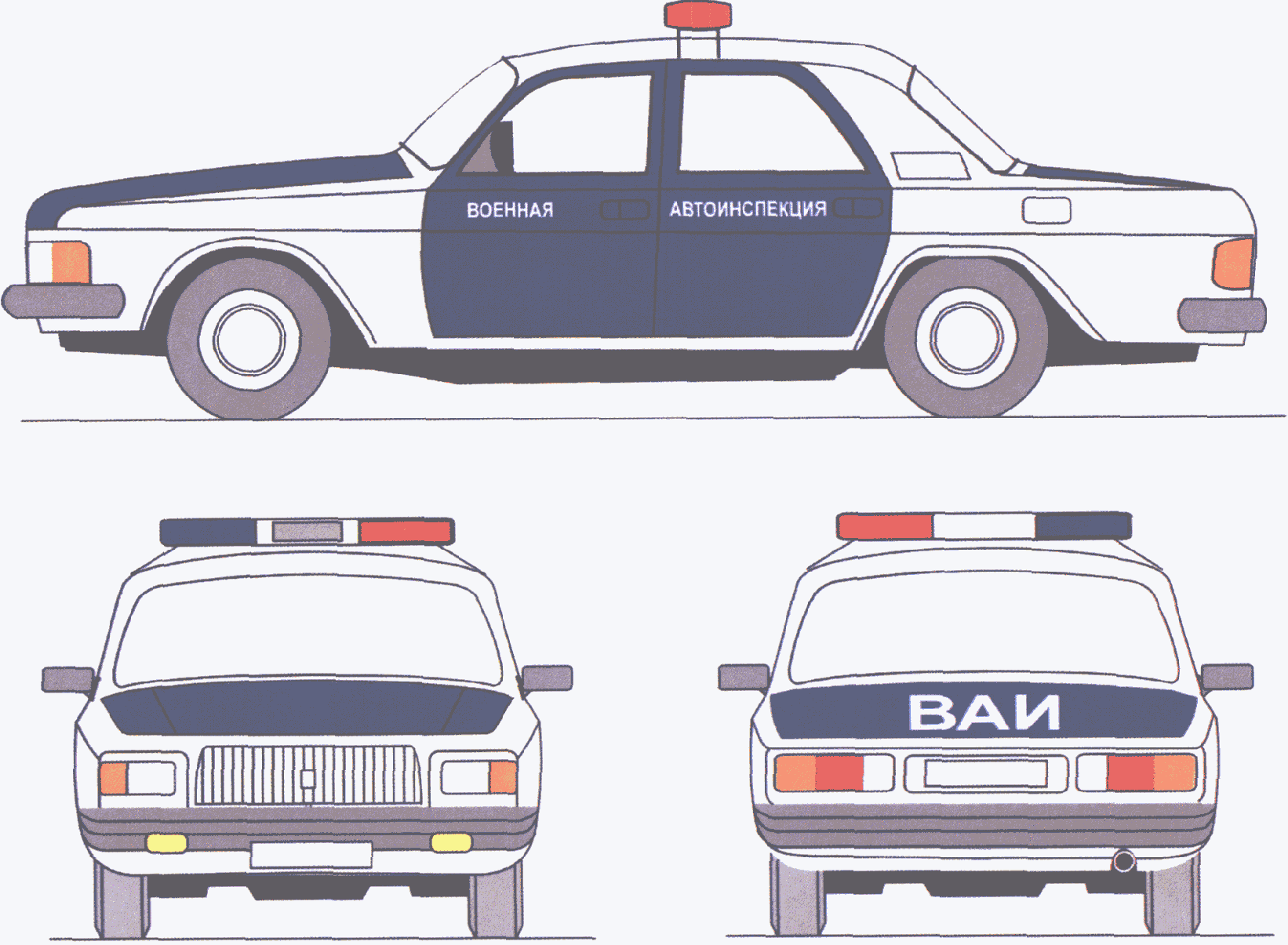

2 На транспортных средствах полиции, Госавтоинспекции и Военной автоинспекции допускаются любые цветографические схемы, примеры которых приведены на рисунках А.10 - А.20, с соответствующими наименованию службы надписями. При этом правую дверь салона кузова-фургона транспортного средства, изображенного на рисунке А.16, в контрастирующий цвет, соответствующий цвету декоративных полос, не окрашивают. Для транспортных средств, изображенных на рисунке А.18, вместо панельной краски допускается применение декоративных полос. На транспортные средства, имеющие информационные надписи: «Госавтоинспекция», «ДПС», «Военная автоинспекция», «ВАИ», а также на транспортные средства ФСБ России дополнительно к проблесковым маячкам со световыми сигналами синего цвета могут устанавливаться проблесковые маячки со световыми сигналами красного цвета.

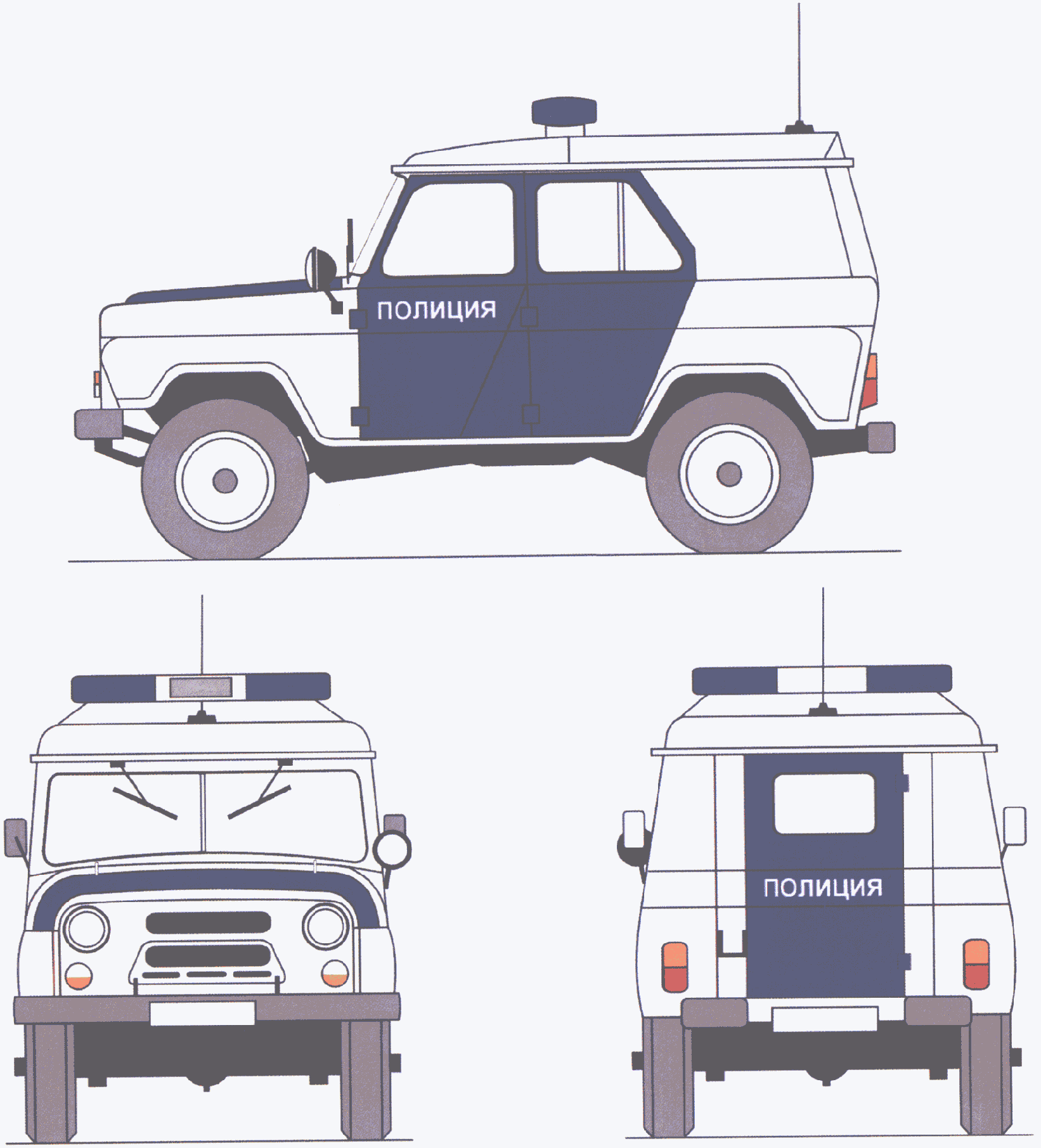

На задней части транспортных средств Госавтоинспекции, изображенных на рисунках А.10 — А.16, ширина декоративной полосы и ее местоположение (рисунки А.11, А.13, А.15), а также возможность нанесения информационных надписей (рисунки А.10, А.12, А.14, А.16) определяются с учетом конструктивных особенностей (конфигурации) транспортного средства.

(в ред. Изменения № 1, утв. Приказом Росстандарта от 31.07.2019 № 434-ст)

4.1.3 На правую и левую стороны транспортных средств наносят одинаковые по виду, цвету, размеру и размещению цветографические схемы.

4.1.4 Рама и детали ходовой части, передний и задний буфера безопасности (за исключением транспортных средств противопожарной службы), подножки кабин, диски колес, элементы дополнительного оборудования кузова (кронштейны и корпуса зеркал заднего вида, противотуманных фар, фонарей и прожекторов) могут иметь покрытие, выполненное предприятием — изготовителем транспортного средства, шасси или этих изделий.

Примечания

1 Допускается не наносить цветографические схемы на детали кузова, заводская комплектация которых предусматривает их установку в неокрашенном виде.

2 Допускается не наносить декоративные полосы на решетки радиаторов и элементы оборудования, установленного на буферах безопасности транспортного средства.

4.2 Цвета основные и декоративных полос

4.2.1 Основные цвета покрытий наружных поверхностей транспортных средств оперативных служб должны соответствовать указанным в таблице 1.

Примечание исключено с 01.01.2024. - Изменение № 3, утв. Приказом Росстандарта от 11.09.2023 № 820-ст.

Цветометрические характеристики основных цветов лакокрасочных покрытий для наружных поверхностей транспортных средств оперативных служб приведены в таблице В.1 приложения В.

(абзац введен Изменением № 3, утв. Приказом Росстандарта от 11.09.2023 № 820-ст)

Таблица 1

Цвета покрытия наружных поверхностей транспортных средств оперативных служб

Примечание — Для нанесения декоративных полос на транспортные средства полиции, скорой медицинской помощи, а также пожарной охраны используют только световозвращающие пленки.

Таблица 2

Цветометрические характеристики декоративных полос

4.2.4 Ширина декоративных полос, нанесенных на боковые поверхности грузовых автомобилей и автобусов, должна быть от 150 до 230 мм; допускается уменьшение ширины декоративной полосы в передней части в зависимости от формы деталей кузова. Ширину декоративных полос, наносимых на боковые поверхности легковых и грузопассажирских автомобилей, определяют с учетом конфигурации указанных поверхностей.

(в ред. Изменения № 3, утв. Приказом Росстандарта от 11.09.2023 № 820-ст)

4.2.5 Ширина каждой из двух параллельных декоративных полос, нанесенных на переднюю и заднюю части транспортного средства симметрично относительно его продольной оси, должна быть от 120 до 180 мм с расстоянием между полосами (90 +/- 5) мм.

4.3 Информационные надписи и опознавательные знаки

4.3.1 Информационные надписи и опознавательные знаки (за исключением гербов и эмблем), наносимые на поверхности транспортного средства, имеющие основной цвет, должны иметь цвет декоративной полосы: на декоративной полосе белого цвета — основного цвета; на декоративной полосе прочих цветов — белого цвета.

Примечания

1 Цвет информационных надписей и опознавательных знаков, наносимых на транспортные средства с трехцветной или двухцветной декоративной полосой, настоящим стандартом не регламентируют, а устанавливают нормативными правовыми актами федеральных органов исполнительной власти и организаций, в структуру которых входят соответствующие оперативные службы (за исключением транспортных средств аварийно-спасательных служб), исходя из условий обеспечения восприятия и контрастности надписей и знаков по отношению к основному цвету транспортного средства.

2 На трехцветную и двухцветную декоративные полосы (за исключением декоративных полос транспортных средств, используемых для проведения неотложных действий по пресечению нарушений режима государственной границы Российской Федерации), информационные надписи и опознавательные знаки не наносят.

4.3.2 Способ нанесения информационных надписей и опознавательных знаков не нормируют. При их нанесении методом окрашивания должны выполняться требования раздела 5.

4.3.3 Изображения и цвета гербов и эмблем должны соответствовать требованиям нормативных правовых актов о порядке их применения, описании и изображении.

5.1 Эмали

5.2 Лакокрасочные покрытия

5.3 Самоклеящиеся пленки

(в ред. Изменения № 2, утв. Приказом Росстандарта от 17.12.2021 № 1809-ст)

6.1 Оснащение сигналами

Проблесковые маячки в других местах транспортного средства устанавливать не допускается. Способы установки проблескового маячка должны обеспечивать надежность его крепления на всех режимах движения и торможения транспортного средства.

6.2 Требования к световым сигналам

6.3 Требования к звуковым сигналам

6.3.3 Уровень звукового давления сигнального устройства при подаче специального звукового сигнала не должен быть ниже:

Государственной противопожарной службы

(в ред. Изменения № 1, утв. Приказом Росстандарта от 31.07.2019 № 434-ст)

Рисунок А.4 — Цветографические схемы автомобилей Государственной противопожарной службы

(в ред. Изменения № 1, утв. Приказом Росстандарта от 31.07.2019 № 434-ст)

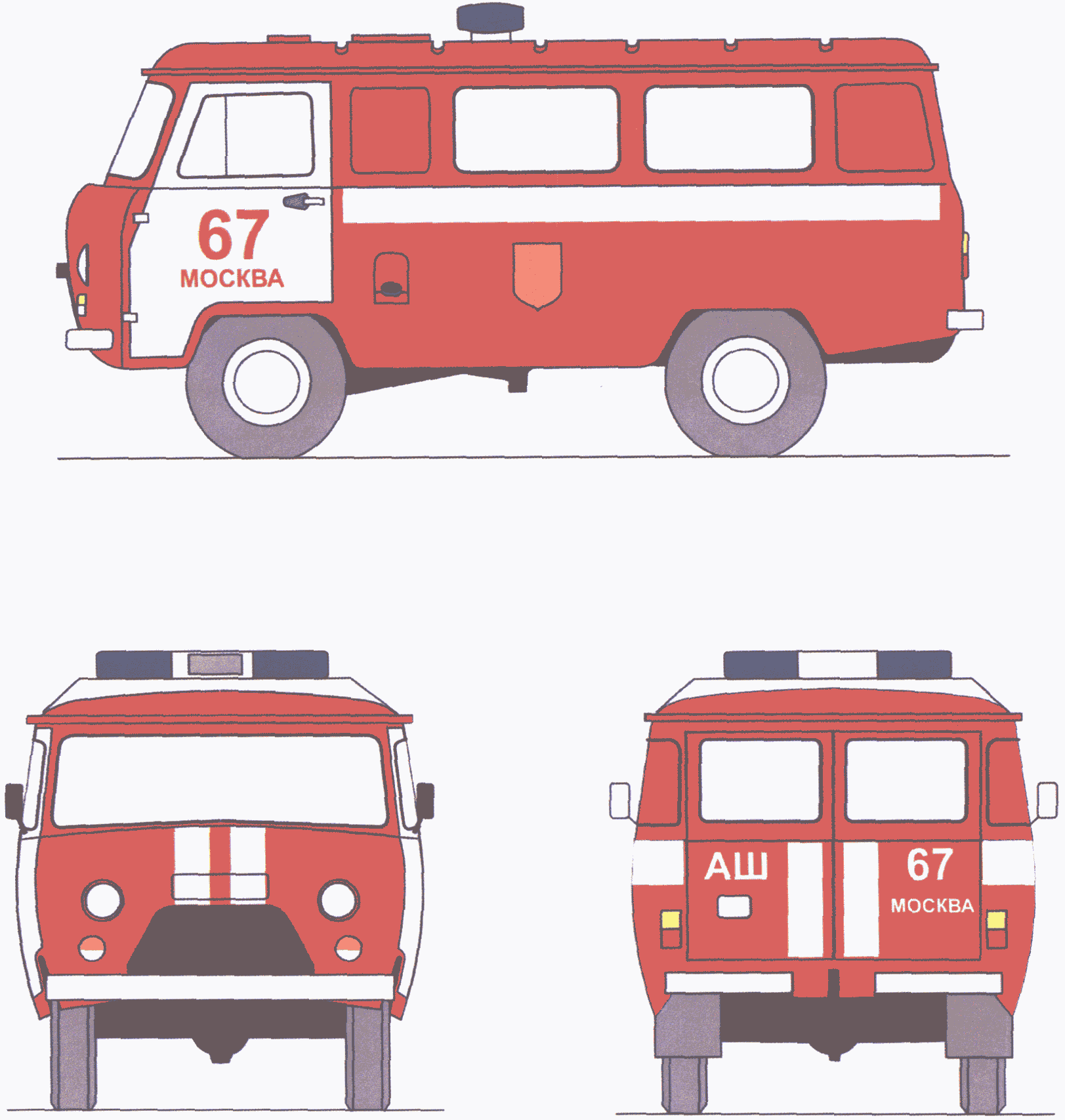

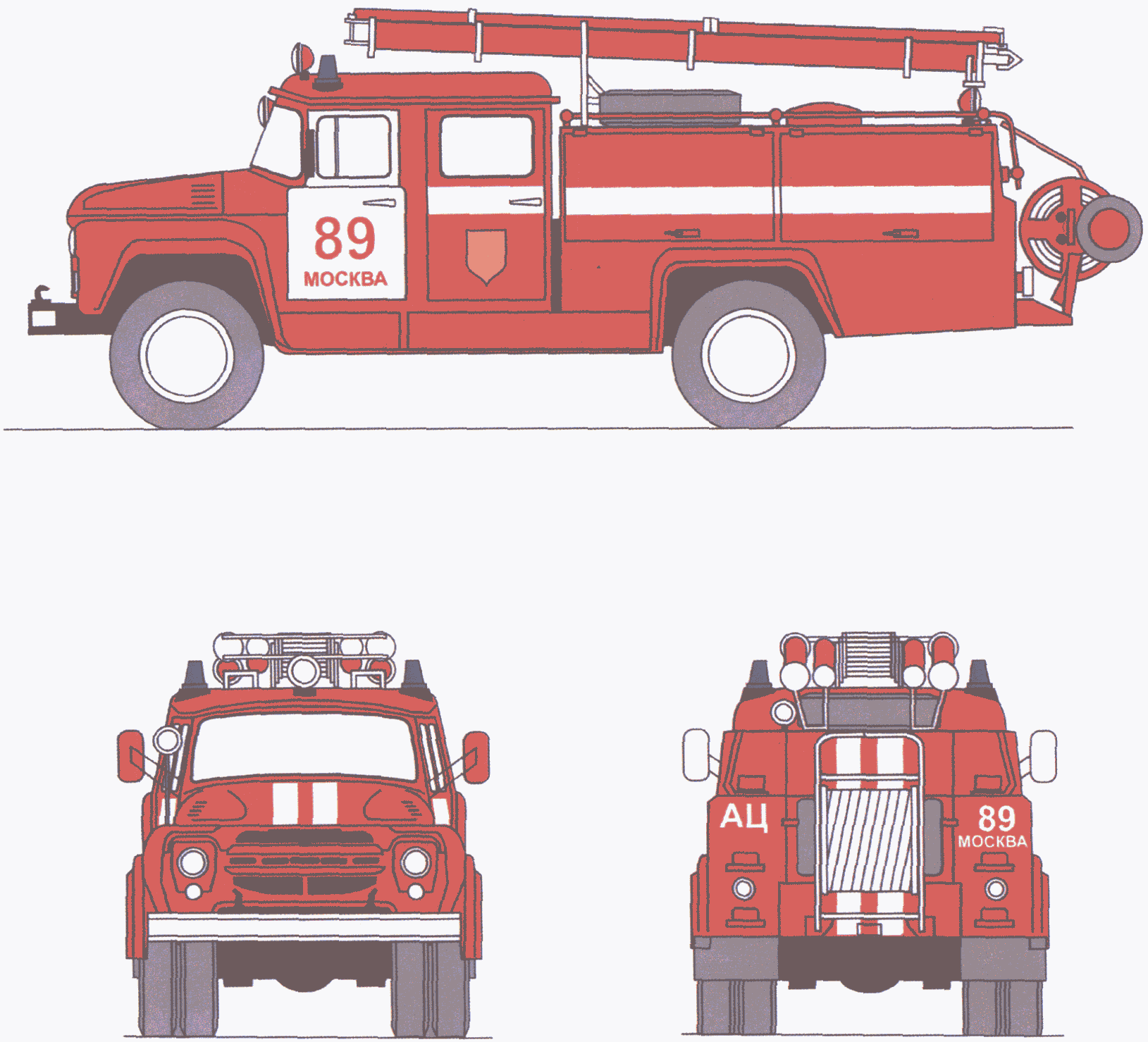

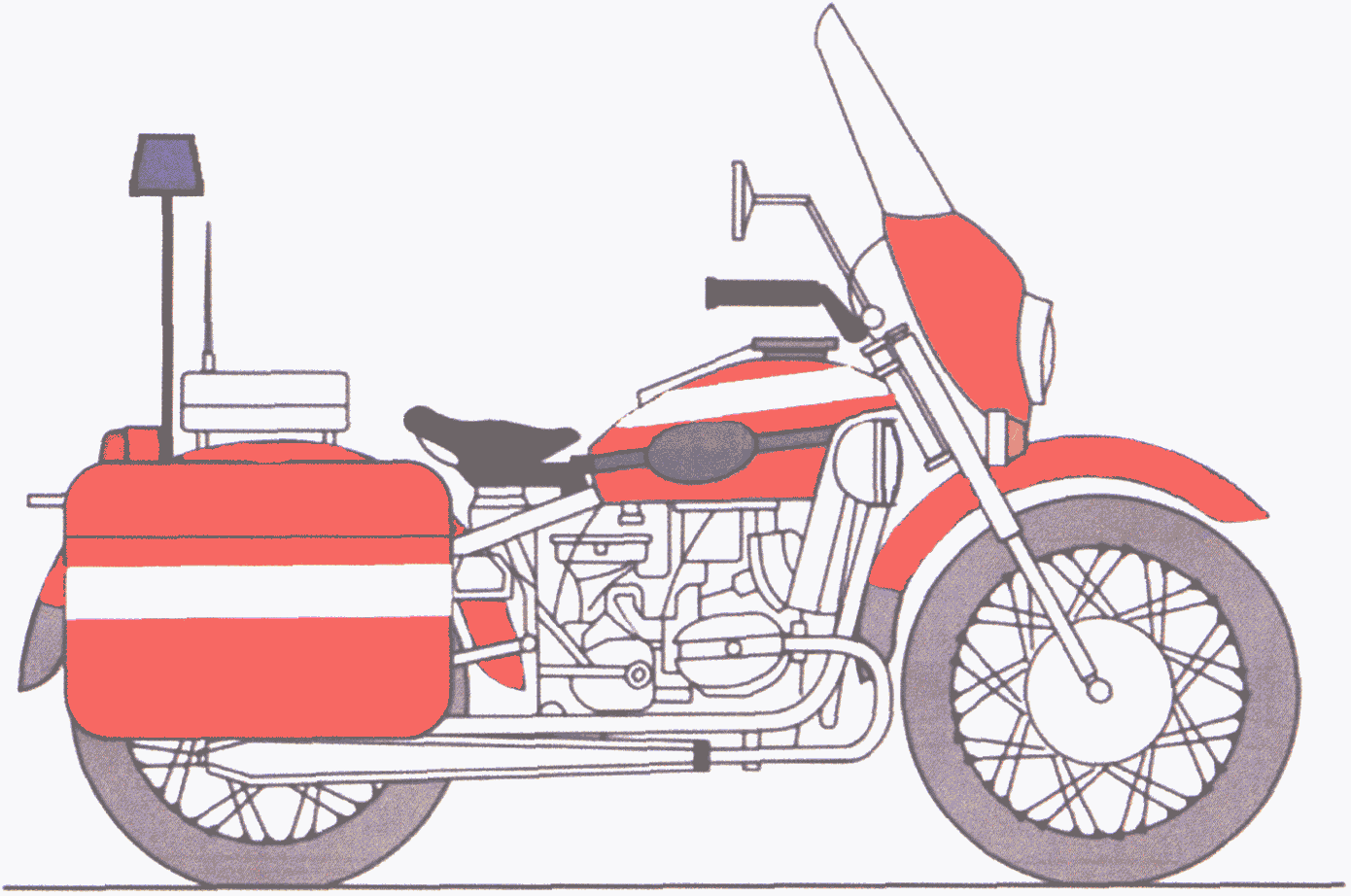

Рисунок А.5 — Цветографические схемы автомобилей пожарной охраны

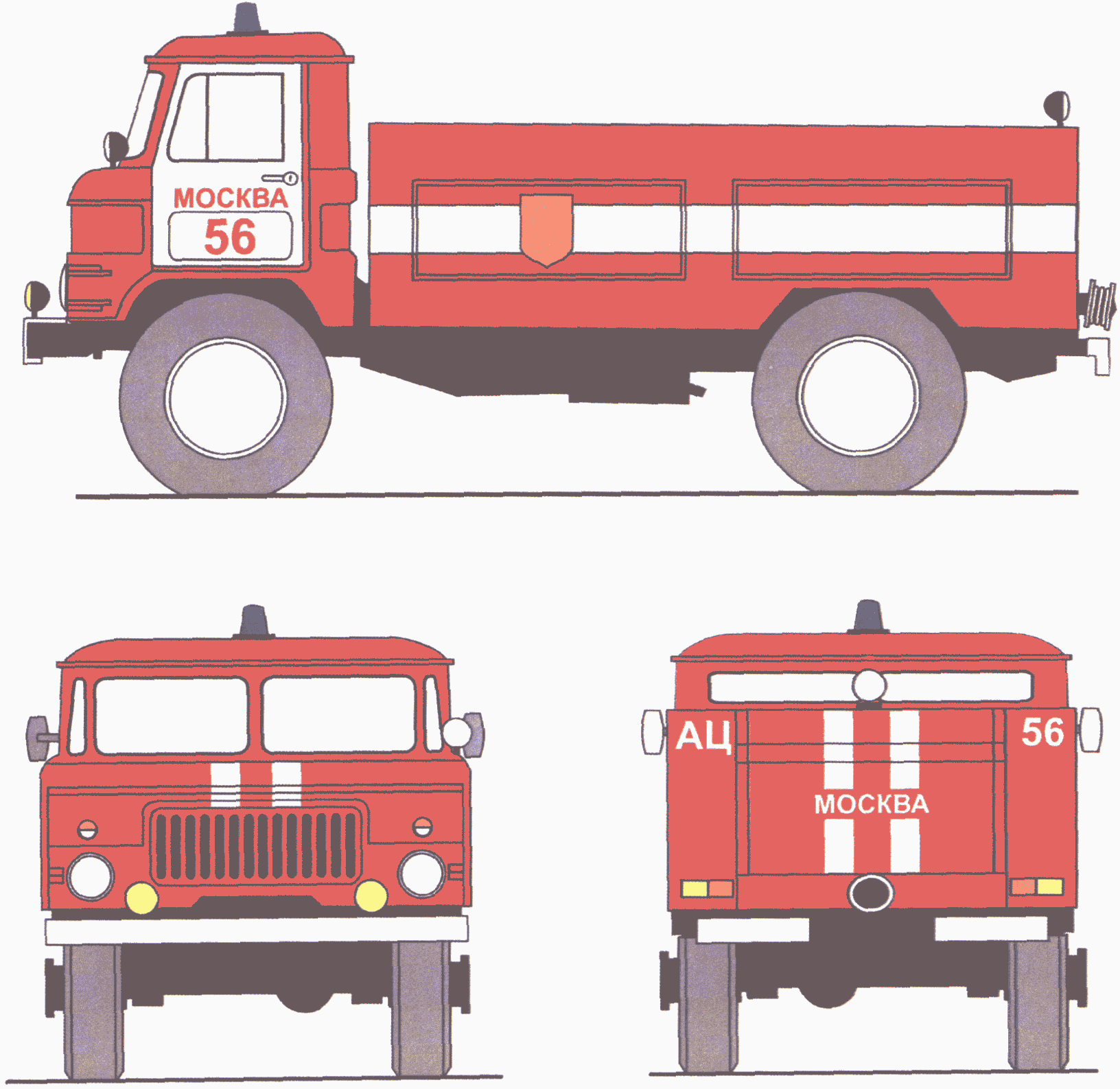

Рисунок А.6 — Цветографические схемы автомобилей пожарной охраны

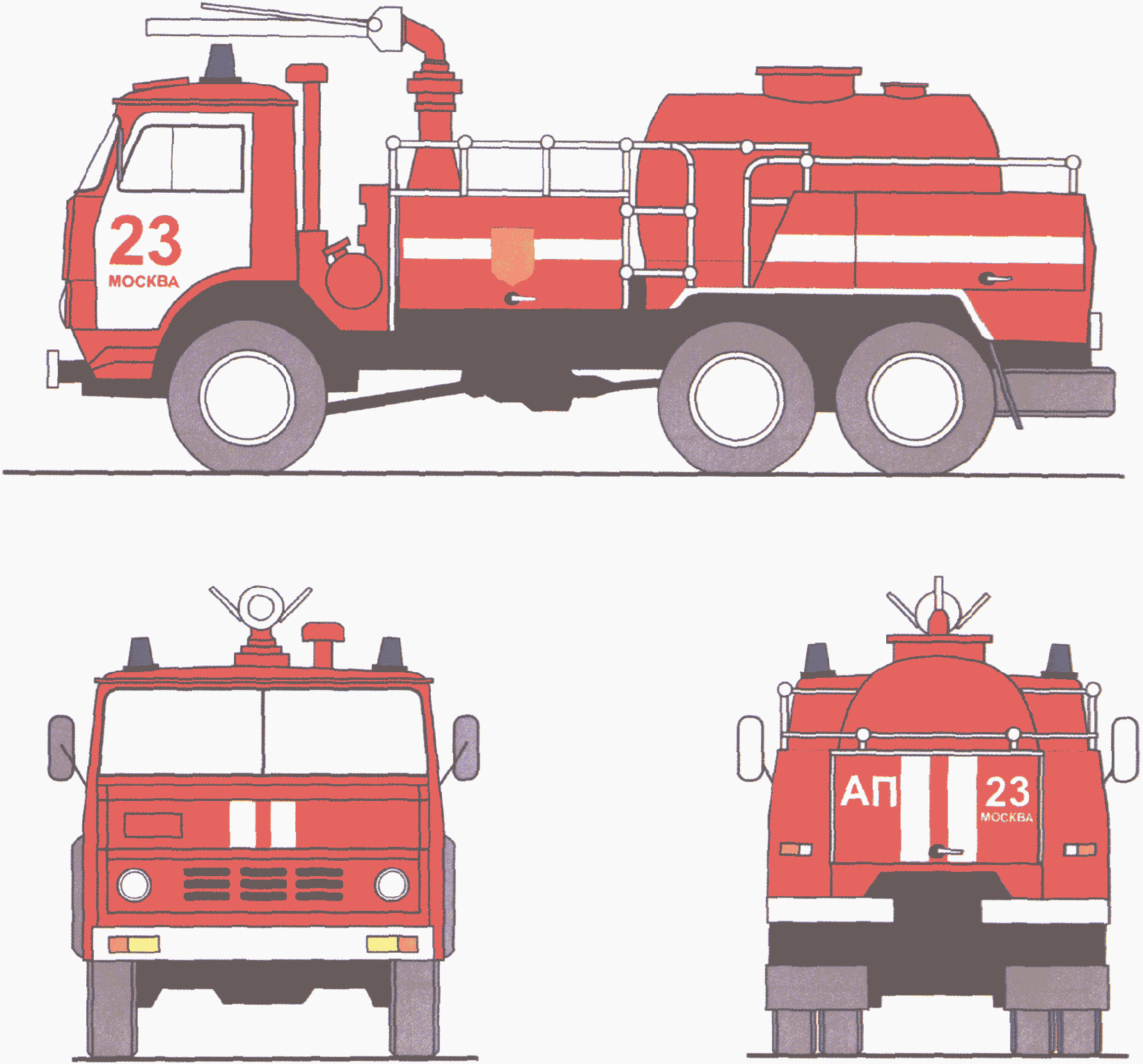

Рисунок А.7 — Цветографические схемы автомобилей пожарной охраны

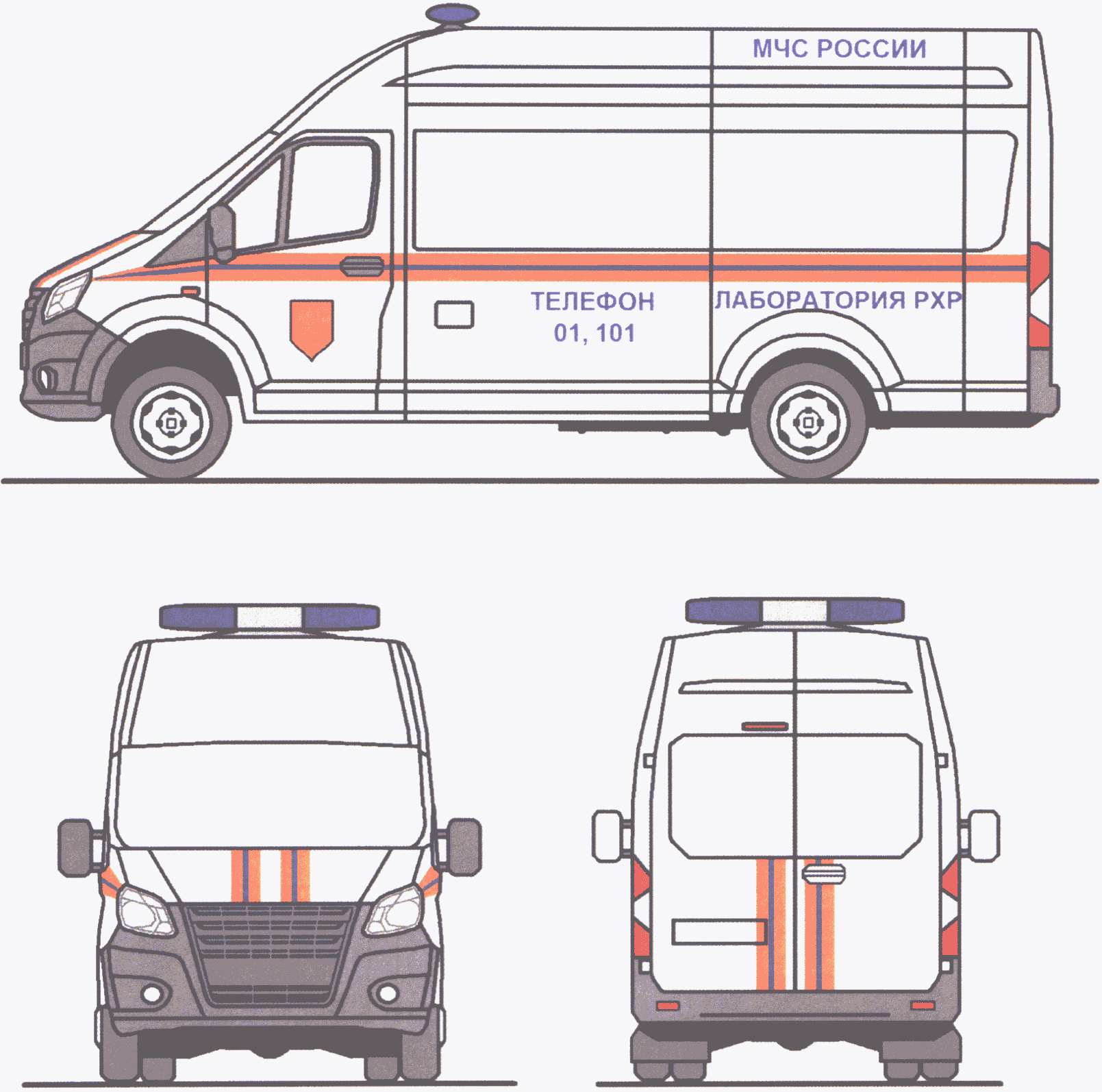

Рисунок А.24 — Цветографические схемы транспортных средств профессиональных аварийно-спасательных служб

Рисунок А.25 — Цветографические схемы автомобилей аварийно-спасательных служб МЧС России

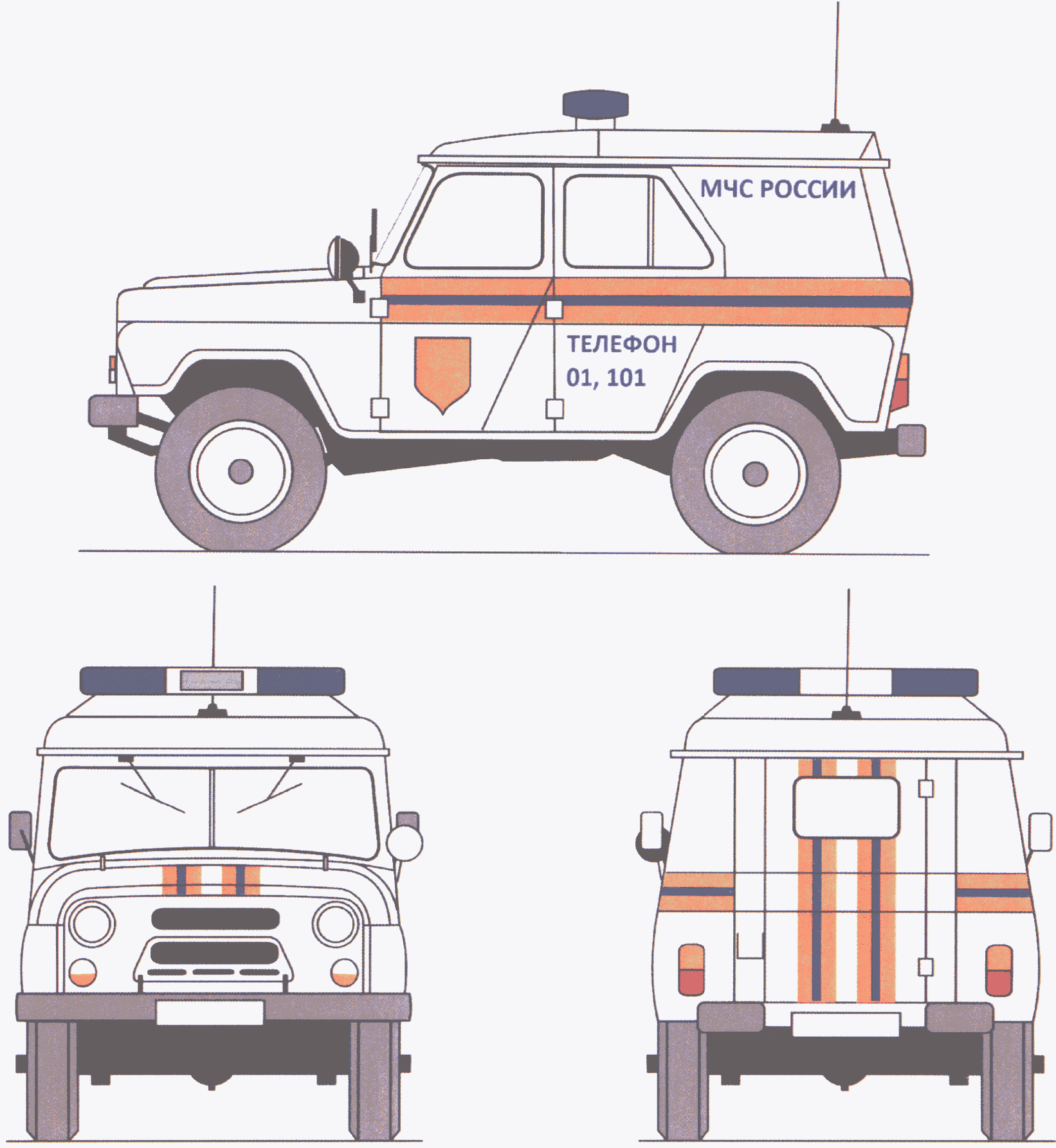

Рисунок А.26 — Цветографические схемы автомобилей аварийно-спасательных служб МЧС России

Рисунок А.27 — Цветографические схемы автомобилей аварийно-спасательных служб МЧС России

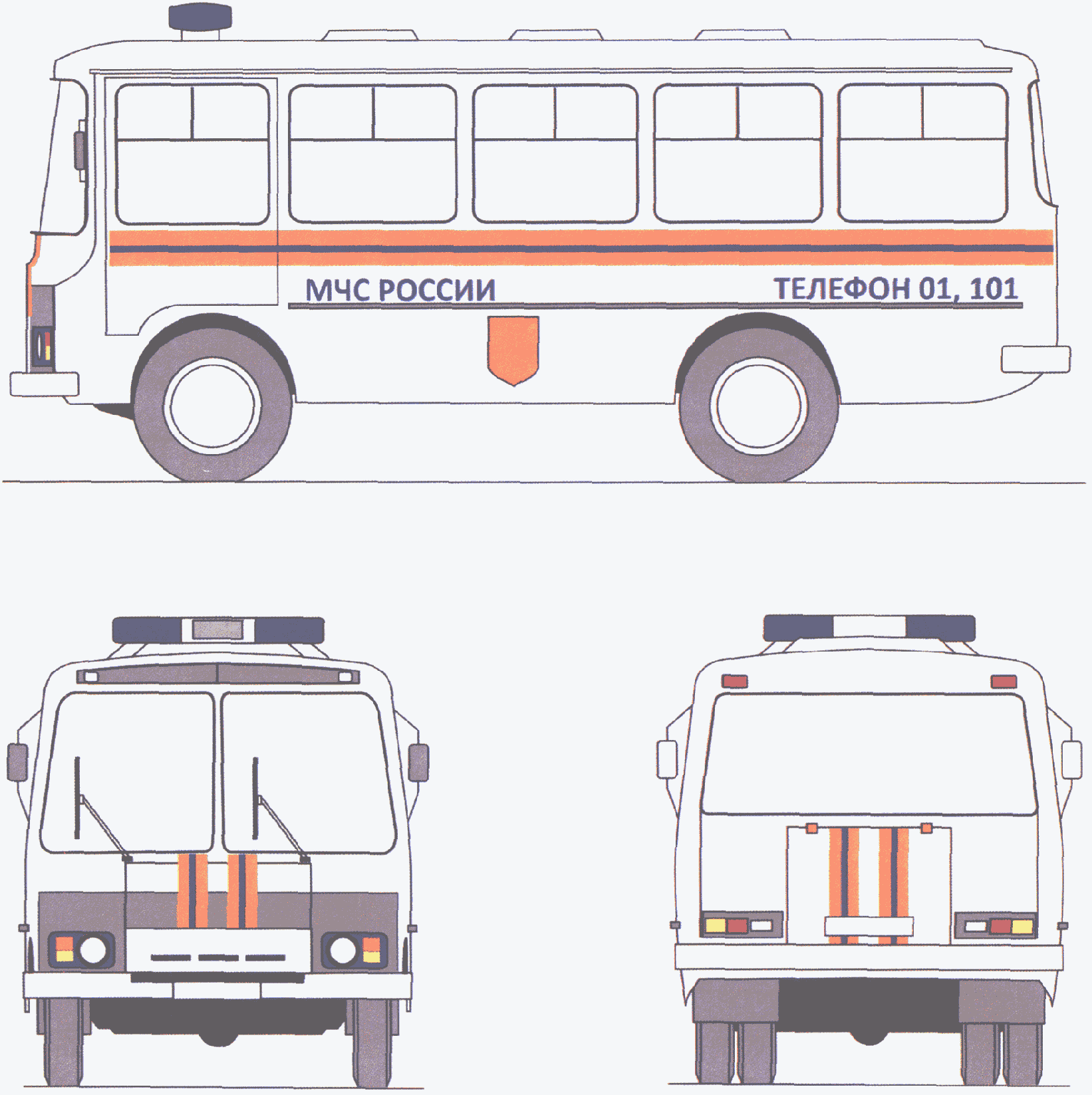

Рисунок А.28 — Цветографические схемы автомобилей профессиональных аварийно-спасательных служб

Рисунок А.29 — Цветографические схемы автомобилей

Федеральной службы безопасности, используемых для проведения

Рисунок А.53 — Цветографические схемы автомобилей Войск

Рисунок А.72 — Цветографические схемы автомобилей таможенных органов Российской Федерации

(рисунок А.72 введен Изменением № 2, утв. Приказом Росстандарта от 17.12.2021 № 1809-ст)

Рисунок А.73 — Цветографические схемы автомобилей таможенных органов Российской Федерации

(рисунок А.73 введен Изменением № 2, утв. Приказом Росстандарта от 17.12.2021 № 1809-ст)

Рисунок А.74 — Цветографические схемы автомобилей таможенных органов Российской Федерации

(рисунок А.74 введен Изменением № 2, утв. Приказом Росстандарта от 17.12.2021 № 1809-ст)

Приложение Б (обязательное)

Измерение координат цветности и коэффициента яркости, указанных в таблицах В.1 и В.2, проводят по ГОСТ Р 52662 при следующих условиях проведения измерения:

- геометрия измерения 8/d или d/8 с включением зеркальной составляющей;

- стандартный наблюдатель 1964 г. (10°-ная угловая апертура);

- стандартный источник освещения D65;

- интервал сканирования длин волн — 10 нм.

Приложение Г (обязательное)

СТОЙКОСТЬ САМОКЛЕЯЩИХСЯ ПЛЕНОК К МЕХАНИЧЕСКОЙ МОЙКЕ И УДАРНЫМ НАГРУЗКАМ

Г.1 Стойкость к механической мойке

Г.1.1 Испытание проводят на закрепленном на транспортном средстве образце путем воздействия на него струей воды температурой (38 +/- 2) °C под давлением 0,75 МПа. Распылительная головка должна находиться не ближе 1,2 м и под углом не более 15° к поверхности образца.

Г.1.2 После проведения испытания на образце не должны появиться признаки расслаивания, растрескивания или отклеивания от поверхности.

Г.2.2 После проведения испытания на образце не должны появиться признаки расслаивания, растрескивания или отклеивания от поверхности.
