Утверждена Приказом Федерального агентства по техническому регулированию и метрологии от 2 июня 2021 г. № 925

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА

ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ УДЕЛЬНОЙ ТЕПЛОЕМКОСТИ И УДЕЛЬНОЙ ЭНТАЛЬПИИ ТВЕРДЫХ ТЕЛ В ДИАПАЗОНЕ ТЕМПЕРАТУРЫ ОТ 260 ДО 870 К

1. Область применения

Государственная поверочная схема (далее — ГПС) для средств измерений удельной теплоемкости и удельной энтальпии твердых тел в диапазоне температуры от 260 до 870 К устанавливает порядок передачи единиц удельной теплоемкости и удельной энтальпии твердых тел от государственного первичного эталона, при помощи вторичных эталонов средствам измерений с указанием погрешностей и основных методов передачи единицы.

Кроме того, ГПС устанавливает порядок сличения государственного первичного эталона ГЭТ 60-2019 с государственными специальными первичными эталонами.

Графическая часть ГПС для средств измерений удельной теплоемкости и удельной энтальпии твердых тел (далее — удельной теплоемкости и удельной энтальпии) в диапазоне температуры от 260 до 870 К представлена в приложении А.

2. Обозначения и сокращения

2.1 В настоящем документе применены следующие сокращения:

ГПЭ — государственный первичный эталон;

НСП — неисключенная систематическая погрешность;

СКО — среднее квадратическое отклонение;

СИ — средства измерений

2.2 В настоящем документе применены следующие обозначения:

S0 — среднее квадратическое отклонение;

S_{\Sigma 0} — суммарное СКО результатов измерений;

S0M — суммарное СКО результатов измерений при сличении на компараторе;

\Delta_{0} — предел допускаемой погрешности;

\Theta_{0} — неисключенная систематическая погрешность;

uA0 — стандартная неопределенность результата измерений, оцениваемая по типу A;

uB0 — стандартная неопределенность результата измерений, оцениваемая по типу B;

P — доверительная вероятность, равная 0,95;

k — коэффициент охвата (k = 2 при P = 0,95).

\Delta H — удельная энтальпия;

Cp — удельная теплоемкость твердых тел.

3. Государственный первичный эталон

3.1 Государственный первичный эталон состоит из комплекса следующих технических средств:

калориметр адиабатический КА-С4;

мера удельной теплоемкости и удельной энтальпии из бериллия;

мера удельной теплоемкости и удельной энтальпии из меди;

мера удельной теплоемкости и удельной энтальпии из молибдена;

мера удельной теплоемкости и удельной энтальпии из лейкосапфира;

калориметр-компаратор.

3.2. Диапазон значений удельной теплоемкости твердых тел, в котором государственный первичный эталон воспроизводит, хранит и передает единицу удельной теплоемкости составляет от 50 до 2900 Дж/(кг·К), удельной энтальпии — от 40 до 1300 кДж/кг, в диапазоне температуры от 260 до 870 К.

3.3 ГПЭ обеспечивает воспроизведение, хранение и передачу единицы единиц со следующими характеристиками:

для воспроизведения удельной теплоемкости:

СКО результатов измерений при воспроизведении единицы удельной теплоемкости S_{\Sigma 0Cp} составляет от 0,136% до 0,179% при пятидесяти измерениях;

НСП воспроизведения единицы удельной теплоемкости \Theta_{0Cp} составляет 0,008%;

стандартная неопределенность результата измерений удельной теплоемкости, оцениваемая по типу A, uA0Cp составляет от 0,136% до 0,179% при пятидесяти независимых измерениях;

стандартная неопределенность результата измерений удельной теплоемкости, оцениваемая по типу B, uB0Cp составляет 0,004%;

для воспроизведения удельной энтальпии:

СКО результатов измерений при воспроизведении единицы удельной энтальпии S_{\Sigma 0\Delta H} составляет от 0,136% до 0,179% при пятидесяти независимых измерениях;

НСП воспроизведения единицы удельной энтальпии \Theta_{0\Delta H} составляет 0,008%;

стандартная неопределенность результата измерений удельной энтальпии, оцениваемая по типу A, u_{A0\Delta H} составляет от 0,136% до 0,179% при пятидесяти независимых измерений;

стандартная неопределенность результата измерений удельной энтальпии, оцениваемая по типу B, u_{B0\Delta H} составляет 0,004%;

3.4. Меры из состава ГПЭ применяют для периодического контроля метрологических характеристик ГПЭ.

3.5. ГПЭ применяют для передачи единицы удельной теплоемкости и удельной энтальпии твердых тел вторичным эталонам — мерам удельной теплоемкости и удельной энтальпии в диапазоне температуры от 260 до 870 К путем сличения с компаратором.

3.6. СКО передачи единицы удельной теплоемкости от ГПЭ к вторичному эталону при помощи компаратора составляет S_{\Sigma 0Cp} от 0,2% до 0,5% при пяти независимых измерениях в зависимости от значений температуры и удельной теплоемкости меры.

СКО передачи единицы удельной энтальпии от ГПЭ вторичному эталону S_{\Sigma 0\Delta H} — мерам удельной теплоемкости и удельной энтальпии при помощи компаратора составляет от 0,2% до 0,5% при пяти независимых измерениях в зависимости от значений температуры и удельной энтальпии меры.

3.7 Эталоны сравнения — меры удельной теплоемкости и удельной энтальпии

3.7.1. В качестве эталонов сравнения применяют меры удельной теплоемкости и удельной энтальпии твердых тел со значениями удельной теплоемкости от 50 до 2900 Дж/(кг·К) и удельной энтальпии от 40 до 1300 кДж/кг в диапазоне температуры от 260 до 870 К.

3.7.2. Суммарное СКО передачи единицы удельной теплоемкости S_{\Sigma 0Cp} эталонов сравнения в интервале температуры от 260 до 870 К составляет от 0,14% до 0,18% при пятидесяти независимых измерениях в зависимости от величины удельной теплоемкости меры.

НСП воспроизведения единицы удельной теплоемкости \Theta_{0Cp} составляет 0,01%.

Суммарное СКО передачи удельной единицы энтальпии эталонов сравнения в интервале температуры от 260 до 870 К S_{\Sigma 0\Delta H} составляет от 0,14% до 0,18% для пятидесяти независимых измерений в зависимости от величины удельной энтальпии меры.

НСП воспроизведения единицы удельной энтальпии \Theta_{0\Delta H} составляет 0,01%.

3.7.3. Эталоны сравнения — меры удельной теплоемкости и удельной энтальпии применяют для международных сличений и для сличения с государственными специальными эталонами удельной теплоемкости и удельной энтальпии твердых тел, применяемых в других температурных диапазонах.

4. Вторичные эталоны

4.1 Вторичные эталоны — меры удельной теплоемкости и удельной энтальпии

4.1.1. В качестве вторичных эталонов применяют меры удельной теплоемкости и удельной энтальпии твердых тел с диапазоном удельной теплоемкости от 50 до 2900 Дж/(кг·К) и удельной энтальпии от 40 до 1300 (кДж/кг) в диапазоне температуры от 260 до 870 К.

4.1.2. Суммарное СКО результатов измерений вторичных эталонов — мер удельной теплоемкости и удельной энтальпии в интервале температуры от 260 до 870 К при измерении удельной теплоемкости S_{\Sigma 0Cp} составляет от 0,45% до 0,70% в зависимости от значений температуры и удельной теплоемкости меры и при измерении удельной энтальпии S_{\Sigma 0\Delta H} составляет от 0,45% до 0,70% в зависимости от значений температуры и удельной энтальпии меры.

4.1.3. Вторичные эталоны — меры удельной теплоемкости и удельной энтальпии применяют для передачи единицы удельной теплоемкости и удельной энтальпии калориметрам и термоанализаторам в диапазоне температуры от 260 до 870 К в диапазоне измеряемых значений удельной теплоемкости от 50 до 2900 Дж/(кг·К) и диапазоне удельной энтальпии от 40 до 1300 кДж/кг с пределом допускаемой относительной погрешности измерений удельной теплоемкости \Delta_{0Cp} от 1% до 10% и пределом допускаемой относительной погрешности измерений удельной энтальпии \Delta_{0\Delta H} от 1 до 5%.

5. Средства измерений

5.1 В качестве средств измерений применяются:

калориметры с пределом допускаемой относительной погрешности измерений удельной теплоемкости \Delta_{0Cp} от 1 до 10% <1> и пределом допускаемой относительной погрешности измерений удельной энтальпии \Delta_{0\Delta H} от 1 до 5% <1>;

термоанализаторы и приборы комплексного термического анализа с пределом допускаемой относительной погрешности измерений удельной теплоемкости \Delta_{0Cp} от 5 до 10% <1> и пределом допускаемой относительной погрешности измерений удельной энтальпии \Delta_{0\Delta H} от 3 до 5% <1>.

<1> без учета знака

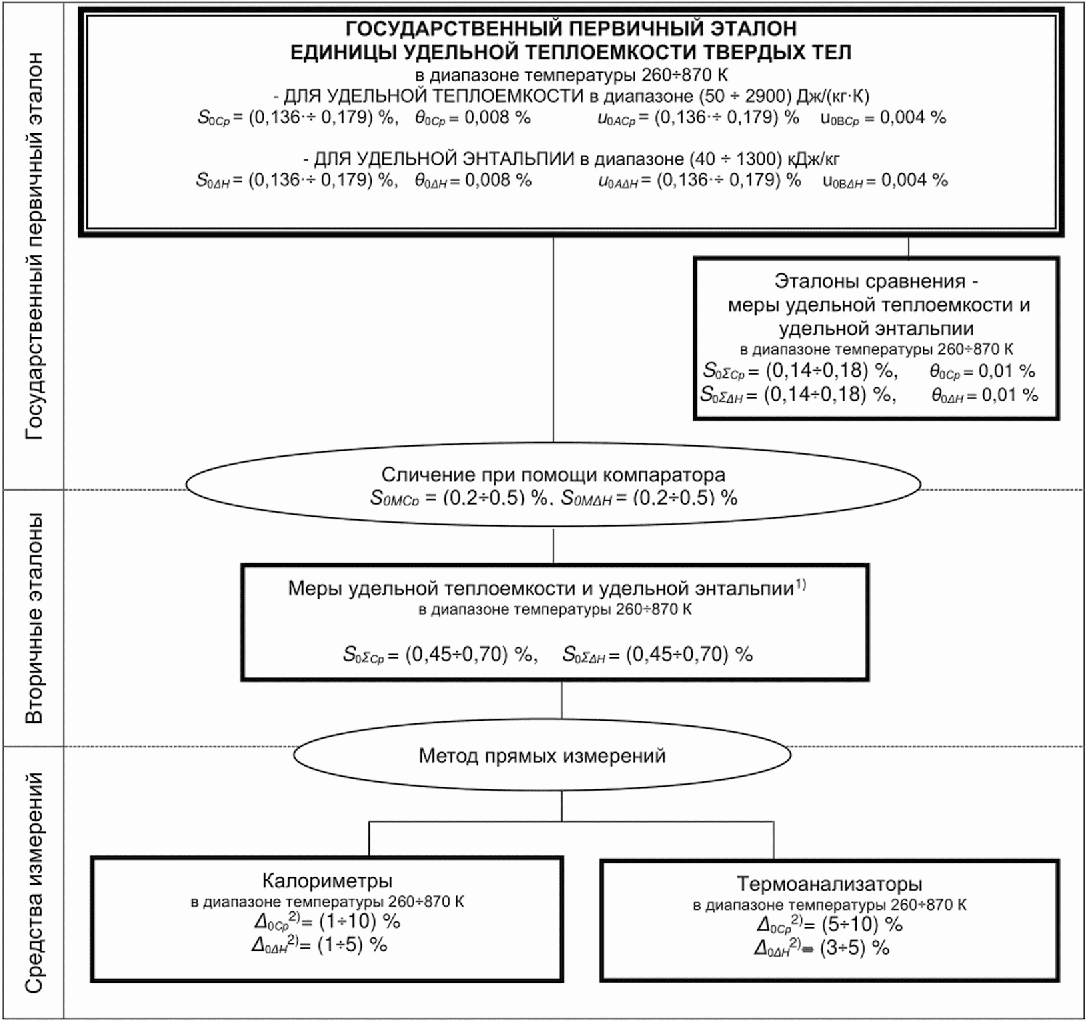

Приложение А (обязательное)

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ УДЕЛЬНОЙ ТЕПЛОЕМКОСТИ И УДЕЛЬНОЙ ЭНТАЛЬПИИ ТВЕРДЫХ ТЕЛ В ДИАПАЗОНЕ ТЕМПЕРАТУРЫ ОТ 260 ДО 870 К

<1> Наряду с мерами удельной теплоемкости и удельной энтальпии в областях промышленности, где требуется контроль материалов со специфическими свойствами (физическими и иными), в качестве вторичных эталонов могут быть применены стандартные образцы утвержденного типа.

<2> без учета знака.
