Государственная поверочная схема для средств измерений твердости по шкалам Виккерса и шкалам Кнупа

Федеральное агентство по техническому регулированию и метрологии · № 1898Действующий акт

(утв. Приказом Росстандарта от 14.08.2024 № 1898)

Примечание

Текст документа приведен в соответствии с публикацией на сайте https://www.rst.gov.ru/portal/gost/ по состоянию на 15.08.2024. В соответствии с Приказом Росстандарта от 14.08.2024 № 1898 данный документ введен в действие с 20.08.2024.

Утверждена
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 14 августа 2024 г. № 1898

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА

ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ ТВЕРДОСТИ ПО ШКАЛАМ ВИККЕРСА
И ШКАЛАМ КНУПА

1. Область применения

1.1 Настоящий документ распространяется на Государственную поверочную схему для средств измерений твердости по шкалам Виккерса и шкалам Кнупа (HV, HK) (далее — ГПС), определяющую порядок передачи чисел твердости от Государственного первичного эталона твердости по шкалам Виккерса и шкалам Кнупа ГЭТ 31-2024 (далее — ГПЭ) средствам измерений при помощи рабочих эталонов.

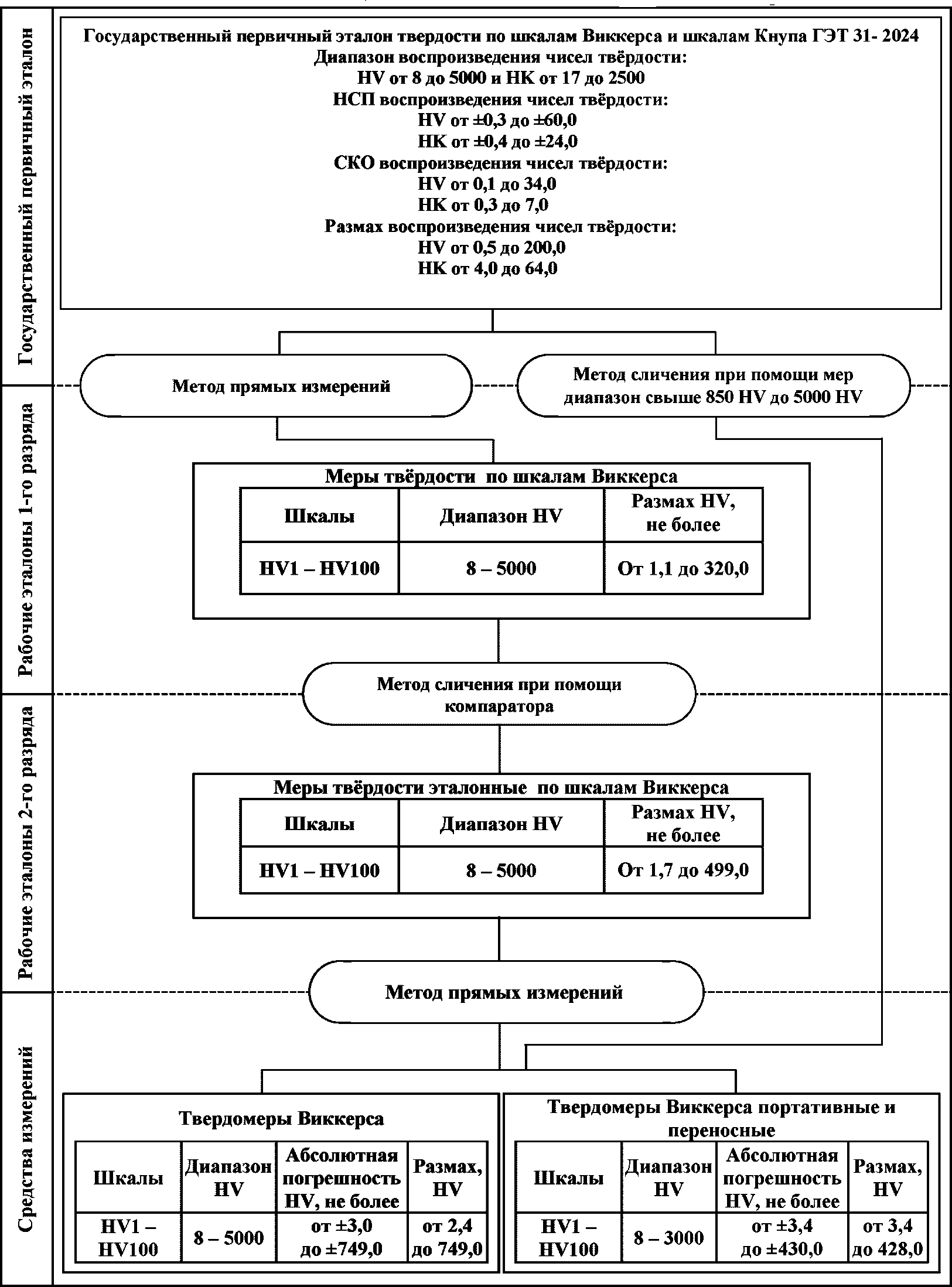

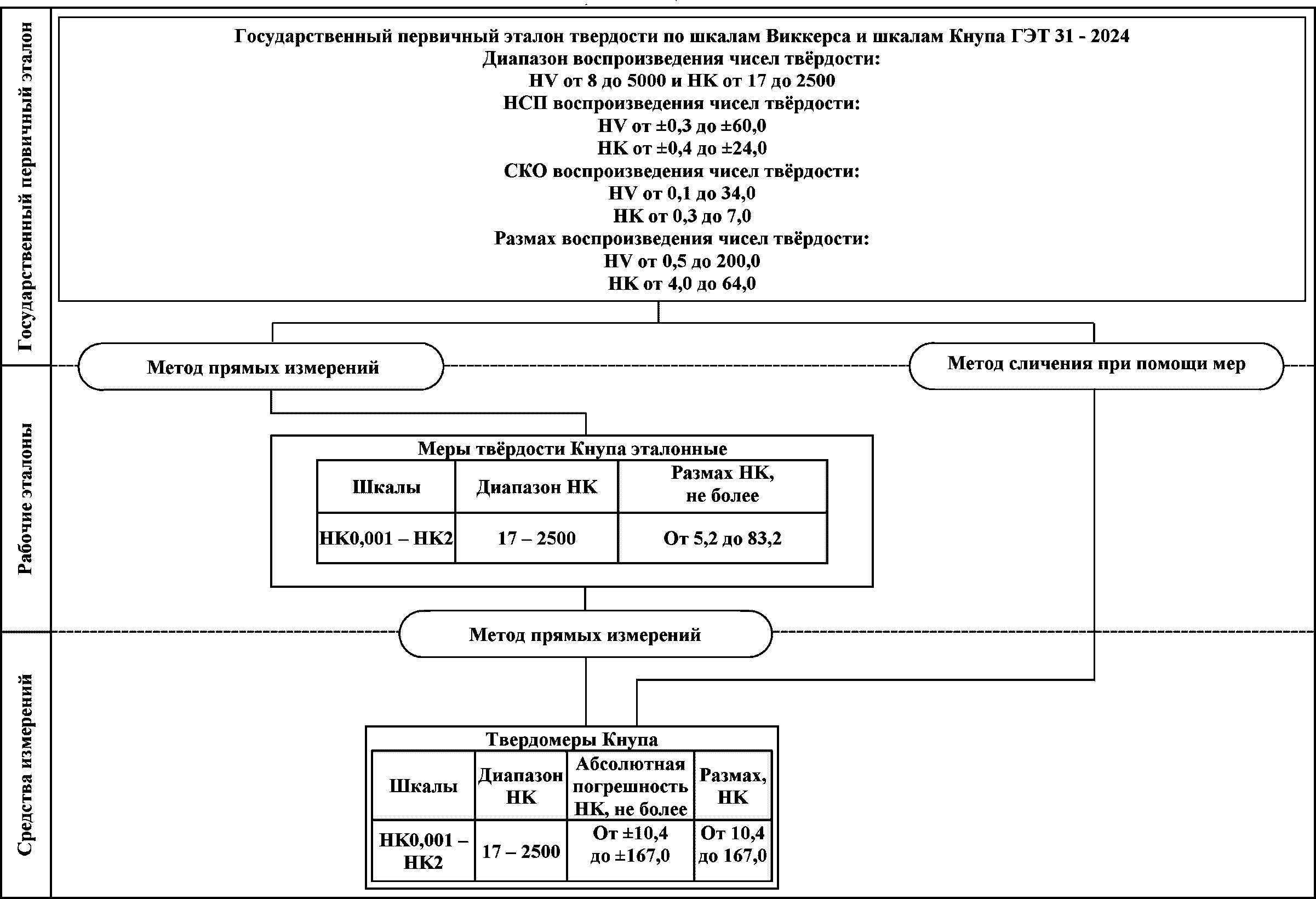

1.2 Графическая часть государственной поверочной схемы для средств измерений твердости по шкалам Виккерса и шкалам Кнупа представлена в Приложении А (часть 1, часть 2, часть 3).

2. Нормативные ссылки

2.1 В настоящем документе использованы нормативные ссылки на следующие документы:

ГОСТ 2999-75 «Металлы и сплавы. Метод измерения твердости по Виккерсу»;

ГОСТ Р ИСО 6507-1-2007 «Металлы и сплавы. Измерение твердости по Виккерсу. Часть 1. Метод измерения»;

ГОСТ Р ИСО 4545-1-2015 «Материалы металлические. Определение твердости по Кнупу. Часть 1. Метод испытаний»;

ГОСТ Р 8.977-2019 «ГСИ. Меры твердости эталонные. Методика поверки»;

МИ 3605-18 «ГСИ. Классификация наименований стационарных твердомеров».

2.2 При использовании настоящего документа целесообразно проверять действие ссылочных документов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в информационно-телекоммуникационной сети «Интернет» или по ежегодному информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя «Национальные стандарты» за текущий год. Если ссылочный документ заменен (изменен), то при использовании настоящего документа следует руководствоваться заменяющим (измененным) документом. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3. Термины и определения

В настоящем документе применены следующие термины с соответствующими определениями.

Метод измерения твердости по шкалам Виккерса заключается во вдавливании алмазной пирамиды с квадратным основанием в образец под действием прикладываемого усилия и в определении диагоналей восстановленного отпечатка. Среднее арифметическое значение диагонали пересчитывается в число твердости Виккерса по формуле, приведенной в ГОСТ 2999 и ГОСТ Р ИСО 6507-1.

Метод измерения твердости по шкалам Кнупа заключается во вдавливании алмазной пирамиды с ромбическим основанием в образец под действием прикладываемого усилия и в определении большей диагонали восстановленного отпечатка. Значение диагонали по формуле, приведенной в ГОСТ Р ИСО 4545-1, пересчитывается в число твердости Кнупа.

Размах чисел твердости меры твердости — разность между максимальным и минимальным значениями чисел твердости при поверке меры твердости. Измерения проводятся равномерно, по всей поверхности меры твердости.

Размах воспроизведения чисел твердости по шкалам Виккерса (по шкалам Кнупа) — разность между максимальным и минимальным значениями, полученными при воспроизведении чисел твердости Виккерса (Кнупа) ГПЭ. При этом, места внедрения наконечника в меру твердости находятся на минимально допустимом расстоянии друг от друга. Размах воспроизведения чисел твердости определяется по результатам 5 (пяти) воспроизведений.

Размах показаний твердомеров — разность между максимальным и минимальным значениями, полученными при измерениях твердомером на мере твердости. При этом, измерения проводятся на минимально допустимом расстоянии друг от друга. Размах показаний твердомеров вычисляется по результатам 5 (пяти) измерений.

Медиана чисел твердости — значение, попадающее на среднее место ряда результатов измерений, расположенных в порядке возрастания чисел твердости при нечетном числе измерений, или среднее арифметическое двух значений, попадающих на средние места ряда, расположенных в порядке возрастания чисел твердости при четном числе измерений.

Твердомеры переносные — твердомеры, применяемые для измерений твердости по методу Виккерса по ГОСТ 2999. Реализуемые шкалы твердости HV5, HV10, HV30. Конструкция твердомеров позволяет перемещать их вдоль или вокруг изделия и обеспечивает возможность измерения твердости поверхностей, повернутых относительно горизонтальной плоскости на угол не более 30°.

Твердомеры портативные — твердомеры, применяемые для измерений твердости по шкалам Виккерса, с использованием методов, отличных от ГОСТ 2999, ГОСТ Р ИСО 6507-1. Конструкция твердомеров позволяет перемещать их вдоль и вокруг изделия и проводить измерения твердости поверхностей в различных положениях.

4. Государственный первичный эталон

4.1 ГПЭ предназначен для воспроизведения чисел твердости Виккерса и чисел твердости Кнупа и передачи их средствам измерений при помощи рабочих эталонов с целью обеспечения единства измерений.

4.2 ГПЭ включает в себя следующие средства измерений:

стационарный прибор непосредственного нагружения ТПО-2;

стационарный прибор непосредственного нагружения HWMMT-X7;

эталонная установка для воспроизведения шкал твердости Кнупа и Виккерса;

меры твердости Виккерса;

меры твердости Кнупа.

4.3 Шкалы и диапазоны чисел твердости, воспроизводимые ГПЭ, приведены в таблицах 1 и 2.

Таблица 1

Шкалы и диапазоны чисел твердости Виккерса

Обозначение шкал Числа твердости
HV0,001; HV0,002; HV0,005; HV0,01; HV0,015; HV0,02; HV0,025; HV0,05; HV0,1; HV0,2; HV0,3; HV0,5; HV50; HV100 8 — 2000
HV1; HV2; HV3; HV5; HV10; HV20; HV30 8 — 5000

Таблица 2

Шкалы и диапазоны чисел твердости Кнупа

Обозначение шкал Числа твердости
HK0,001; HK0,002; HK0,005; HK0,01; HK0,015; HK0,02 17 — 350
HK0,025; HK0,05 17 — 650
HK0,1; HK0,2; HK0,3 17 — 2000
HK0,5; HK1; HK2 17 — 2500

ГПЭ обеспечивает воспроизведение чисел твердости по шкалам Виккерса с средним квадратическим отклонением (далее — СКО) результата 5 измерений, не превышающим значения, указанные в таблице 3.

Таблица 3

Максимальные значения СКО воспроизведения чисел твердости
по шкалам Виккерса

Шкалы твердостиДиапазон чисел твердости HVСКО результата
5 измерений HV
HV0,001; HV0,002; HV0,005от 8 до 75 включ.0,3
св. 75 до 125 включ.0,7
св. 125 до 250 включ.0,7
св. 250 до 350 включ.1,6
св. 350 до 550 включ.2,3
св. 550 до 750 включ.2,6
св. 750 до 850 включ.4,6
св. 850 до 1000 включ.7,5
св. 1000 до 2000 включ.14,0
HV0,01; HV0,015; HV0,02; HV0,025; HV0,05; HV0,1; HV0,2; HV0,3; HV0,5от 8 до 75 включ.0,2
св. 75 до 125 включ.0,3
св. 125 до 250 включ.0,4
св. 250 до 350 включ.0,7
св. 350 до 550 включ.0,8
HV0,01; HV0,015; HV0,02; HV0,025; HV0,05; HV0,1; HV0,2; HV0,3; HV0,5св. 550 до 750 включ.1,3
св. 750 до 850 включ.1,4
св. 850 до 1000 включ.2,9
св. 1000 до 2000 включ.5,5
HV1; HV2; HV3; HV5; HV10; HV20; HV30от 8 до 125 включ.0,1
св. 125 до 250 включ.0,2
св. 250 до 350 включ.0,2
св. 350 до 550 включ.0,4
св. 550 до 750 включ.0,7
св. 750 до 850 включ.0,7
св. 850 до 1000 включ.1,4
св. 1000 до 2000 включ.3,1
св. 2000 до 3000 включ.9,3
св. 3000 до 4000 включ.21,0
св. 4000 до 5000 включ.34,0
HV50; HV100от 8 до 125 включ.0,1
св. 125 до 250 включ.0,1
св. 250 до 350 включ.0,2
св. 350 до 550 включ.0,3
св. 550 до 750 включ.0,5
св. 750 до 850 включ.0,6
св. 850 до 1000 включ.1,3
св. 1000 до 2000 включ.3,0

ГПЭ обеспечивает воспроизведение чисел твердости по шкалам Кнупа с средним квадратическим отклонением результата 5 измерений, не превышающим значения, указанные в таблице 4.

Таблица 4

Максимальные значения СКО воспроизведения чисел твердости
по шкалам Кнупа

Шкалы твердостиДиапазон чисел твердости HKСКО результата
5 измерений HK
HK0,001; HK0,002; HK0,005; HK0,01; HK0,015; HK0,02от 17 до 150 включ.0,7
св. 150 до 350 включ.2,2
HK0,025; HK0,05от 17 до 150 включ.0,8
св. 150 до 350 включ.1,7
св. 350 до 650 включ.2,6
HK0,1; HK0,2; HK0,3от 17 до 150 включ.0,7
св. 150 до 350 включ.1,8
св. 350 до 650 включ.2,7
св. 650 до 800 включ.3,0
св. 800 до 1000 включ.4,0
св. 1000 до 1500 включ.6,0
св. 1500 до 2000 включ.7,0
HK0,5; HK1; HK2от 17 до 150 включ.0,3
св. 150 до 350 включ.0,5
св. 350 до 650 включ.1,0
св. 650 до 800 включ.2,0
св. 800 до 1000 включ.2,5
св. 1000 до 1500 включ.5,0
св. 1500 до 2000 включ.6,0
св. 2000 до 2500 включ.7,0

ГПЭ обеспечивает воспроизведение чисел твердости по шкалам Виккерса с неисключенной систематической погрешностью (далее — НСП), не превышающей значения из таблицы 5.

Таблица 5

Границы НСП воспроизведения чисел твердости
по шкалам Виккерса

Шкалы твердостиДиапазон чисел твердости HVГраницы НСП воспроизведения чисел твердости по шкалам Виккерса HV (+/-)
HV0,001;
HV0,002;
HV0,005		от 8 до 75 включ.0,6
св. 75 до 125 включ.5,3
св. 125 до 250 включ.8,0
св. 250 до 850 включ.9,0
св. 850 до 1000 включ.33,0
св. 1000 до 2000 включ.60,0
HV0,01;
HV0,015;
HV0,02;
HV0,025;
HV0,05;
HV0,1;
HV0,2;
HV0,3;
HV0,5		от 8 до 75 включ.0,5
св. 75 до 125 включ.1,6
св. 125 до 250 включ.2,5
св. 250 до 350 включ.3,5
св. 350 до 550 включ.6,0
св. 550 до 750 включ.7,5
св. 750 до 850 включ.9,0
св. 850 до 1000 включ.13,0
св. 1000 до 2000 включ.20,0
HV1;
HV2;
HV3;
HV5;
HV10;
HV20;
HV30		от 8 до 75 включ.0,4
св. 75 до 125 включ.1,0
св. 125 до 250 включ.1,4
св. 250 до 350 включ.2,0
св. 350 до 550 включ.4,0
св. 550 до 750 включ.5,5
св. 750 до 850 включ.7,0
св. 850 до 1000 включ.11,0
св. 1000 до 2000 включ.17,0
св. 2000 до 3000 включ.28,0
св. 3000 до 4000 включ.43,0
св. 4000 до 5000 включ.60,0
HV50;
HV100		от 8 до 75 включ.0,3
св. 75 до 125 включ.1,0
св. 125 до 250 включ.1,4
св. 250 до 350 включ.2,0
св. 350 до 550 включ.4,0
св. 550 до 750 включ.5,5
св. 750 до 850 включ.7,0
св. 850 до 1000 включ.11,0
св. 1000 до 2000 включ.17,0

ГПЭ обеспечивает воспроизведение чисел твердости по шкалам Кнупа с неисключенной систематической погрешностью, не превышающей значения из таблицы 6.

Таблица 6

Границы НСП воспроизведения чисел твердости по шкалам Кнупа

Шкалы твердостиДиапазон чисел твердости HKГраницы НСП воспроизведения чисел твердости по шкалам Кнупа HK (+/-)
HK0,001; HK0,002; HK0,005; HK0,01; HK0,015; HK0,02от 17 до 150 включ.0,4
св. 150 до 350 включ.16,0
HK0,025; HK0,05от 17 до 150 включ.1,5
св. 150 до 350 включ.4,0
св. 350 до 650 включ.7,0
HK0,1; HK0,2; HK0,3от 17 до 150 включ.0,9
св. 150 до 350 включ.3,0
св. 350 до 650 включ.5,3
св. 650 до 800 включ.7,0
св. 800 до 1000 включ.9,3
св. 1000 до 1500 включ.16,0
св. 1500 до 2000 включ.24,0
HK0,5; HK1; HK2от 17 до 150 включ.0,9
св. 150 до 350 включ.2,1
св. 350 до 650 включ.4,1
св. 650 до 800 включ.5,1
св. 800 до 1000 включ.6,5
св. 1000 до 1500 включ.11,0
св. 1500 до 2000 включ.15,0
св. 2000 до 2500 включ.20,0

ГПЭ обеспечивает воспроизведение чисел твердости по шкалам Виккерса с размахом, не превышающим значения из таблицы 7.

Таблица 7

Размах воспроизведения чисел твердости по шкалам Виккерса

Шкалы твердостиДиапазон чисел твердости HVРазмах воспроизведения чисел твердости по шкалам Виккерса HV, не более
HV0,001;
HV0,002;
HV0,005		от 8 до 125 включ.2,5
св. 125 до 250 включ.5,0
св. 250 до 550 включ.13,0
св. 550 до 850 включ.16,0
св. 850 до 1000 включ.42,0
св. 1000 до 2000 включ.80,0
HV0,01;
HV0,015; HV0,02; HV0,025; HV0,05; HV0,1; HV0,2; HV0,3; HV0,5		от 8 до 125 включ.1,1
св. 125 до 250 включ.2,2
св. 250 до 350 включ.3,8
св. 350 до 550 включ.5,0
св. 550 до 750 включ.6,5
св. 750 до 850 включ.8,0
св. 850 до 1000 включ.16,0
св. 1000 до 2000 включ.30,0
HV1; HV2;
HV3; HV5;
HV10; HV20; HV30		от 8 до 125 включ.0,5
св. 125 до 250 включ.1,0
св. 250 до 350 включ.1,5
св. 350 до 550 включ.2,0
св. 550 до 750 включ.3,0
св. 750 до 850 включ.4,0
св. 850 до 1000 включ.8,0
св. 1000 до 2000 включ.20,0
св. 2000 до 3000 включ.50,0
св. 3000 до 4000 включ.120,0
св. 4000 до 5000 включ.200,0
HV50; HV100от 8 до 125 включ.0,5
св. 125 до 250 включ.1,0
св. 250 до 350 включ.1,5
св. 350 до 550 включ.2,0
св. 550 до 750 включ.3,0
св. 750 до 850 включ.4,0
св. 850 до 1000 включ.8,0
св. 1000 до 1500 включ.13,0
св. 1500 до 2000 включ.20,0

ГПЭ обеспечивает воспроизведение чисел твердости по шкалам Кнупа с размахом, не превышающим значения из таблицы 8.

Таблица 8

Размах воспроизведения чисел твердости по шкалам Кнупа

Шкалы твердостиДиапазон чисел твердости HKРазмах воспроизведения чисел твердости по шкалам Кнупа HK, не более
HK0,001; HK0,002; HK0,005; HK0,01; HK0,015; HK0,02от 17 до 150 включ.4,0
св 150 до 350 включ.12,0
HK0,025; HK0,05от 17 до 150 включ.5,0
св 150 до 350 включ.10,0
св. 350 до 650 включ.15,0
HK0,1; HK0,2;
HK0,3		от 17 до 150 включ.4,0
св 150 до 350 включ.10,0
св. 350 до 650 включ.15,0
св. 650 до 800 включ.18,0
св. 800 до 1000 включ.31,0
св. 1000 до 1500 включ.50,0
св. 1500 до 2000 включ.64,0
HK0,5; HK1; HK2от 17 до 150 включ.4,0
св. 150 до 350 включ.10,0
св. 350 до 650 включ.15,0
св. 650 до 800 включ.17,0
св. 800 до 1000 включ.25,0
св. 1000 до 1500 включ.32,0
св. 1500 до 2000 включ.44,0
св. 2000 до 2500 включ.60,0

4.4 Шкалы твердости Виккерса и Кнупа являются шкалами порядка, поэтому СКО, НСП и неопределенность измерений при воспроизведении чисел твердости вычислены по модели линеаризации шкалы вблизи значений чисел.

4.5 ГПЭ применяют для передачи чисел твердости по шкалам Виккерса рабочим эталонам 1-го разряда и рабочим эталонам микротвердости методом прямых измерений. ГПЭ применяют для передачи чисел твердости по шкалам Виккерса средствам измерений методом сличения при помощи мер твердости в диапазоне чисел твердости HV свыше 850 до 5000.

ГПЭ применяют для передачи значений чисел твердости по шкалам Кнупа рабочим эталонам методом прямых измерений, а также средствам измерений методом сличений при помощи мер твердости.

Меры твердости из состава ГПЭ, используемые для передачи чисел твердости твердомерам Виккерса методом сличений, должны удовлетворять требованиям таблицы 9. Меры твердости, используемые для передачи чисел твердости микротвердомерам методом сличений, должны удовлетворять требованиям таблицы 11. Меры твердости из состава ГПЭ, используемые для передачи чисел твердости твердомерам Кнупа методом сличений, должны удовлетворять требованиям таблицы 12.

5. Рабочие эталоны

5.1 Рабочие эталоны 1-й части

5.1.1 Рабочие эталоны 1-го разряда

5.1.1.1 В качестве рабочих эталонов 1-го разряда применяют эталонные меры твердости с метрологическими характеристиками, приведенными в таблице 9. Эталонной мере твердости приписывается значение медианы, полученное по результатам 5 измерений, в соответствии с ГОСТ Р 8.977.

Таблица 9

Размахи чисел твердости для рабочих эталонов 1-го разряда
и мер твердости из состава ГПЭ

Диапазон воспроизведения чисел твердости HVШкалыРазмах чисел твердости HV, не более
От 8 до 75 включ.HV20; HV30; HV50; HV1001,1
HV3; HV5; HV101,5
HV1; HV22,4
Св. 75 до 125 включ.HV20; HV30; HV50; HV1001,3
HV3; HV5; HV102,5
HV1; HV24,0
Св. 125 до 250 включ.HV20; HV30; HV50; HV1002,5
HV3; HV5; HV105,0
HV1; HV27,0
Св. 250 до 350 включ.HV20; HV30; HV50; HV1003,5
HV3; HV5; HV107,0
HV1; HV210,5
Св. 350 до 525 включ.HV20; HV30; HV50; HV1005,3
HV3; HV5; HV1010,5
HV1; HV215,5
Св. 525 до 650 включ.HV20; HV30; HV50; HV1006,5
HV3; HV5; HV1012,4
HV1; HV218,2
Св. 650 до 750 включ.HV20; HV30; HV50; HV1007,5
HV3; HV5; HV1014,3
HV1; HV221,0
Св. 750 до 850 включ.HV20; HV30; HV50; HV1008,5
HV3; HV5; HV1013,0
HV1; HV225,5
Св. 850 до 1000 включ.HV20; HV30; HV50; HV10016,0
HV3; HV5; HV1018,0
HV1; HV230,0
Св. 1000 до 1250 включ.HV20; HV30; HV50; HV10040,0
HV3; HV5; HV1042,5
HV1; HV248,0
Св. 1250 до 1500 включ.HV20; HV30; HV50; HV10044,0
HV3; HV5; HV1048,5
HV1; HV250,0
Св. 1500 до 1750 включ.HV20; HV30; HV50; HV10048,0
HV3; HV5; HV1052,5
HV1; HV258,0
Св. 1750 до 2000 включ.HV20; HV30; HV50; HV10050,0
HV3; HV5; HV1055,0
HV1; HV262,0
Св. 2000 до 3000 включ.HV20; HV30130,0
HV3; HV5; HV10140,0
HV1; HV2150,0
Св. 3000 до 4000 включ.HV20; HV30200,0
HV3; HV5; HV10220,0
HV1; HV2240,0
Св. 4000 до 5000 включ.HV20; HV30280,0
HV3; HV5; HV10300,0
HV1; HV2320,0

Размах чисел твердости рабочих эталонов 1-го разряда не должен превышать значений, указанных в таблице 9.

Рабочие эталоны 1-го разряда применяют для передачи значений чисел твердости Виккерса рабочим эталонам 2-го разряда методом сличения при помощи твердомера-компаратора, соответствующего требованиям п. 6.3 и Приложению А ГОСТ Р 8.977.

5.1.2 Рабочие эталоны 2-го разряда

5.1.2.1 В качестве рабочих эталонов 2-го разряда применяют эталонные меры твердости с метрологическими характеристиками, приведенными в таблице 10. Эталонной мере твердости приписывается значение медианы, полученное по результатам 5 измерений, в соответствии с ГОСТ Р 8.977.

Таблица 10

Размахи чисел твердости для рабочих эталонов 2-го разряда

Диапазон воспроизведения чисел твердости HVШкалыРазмах чисел твердости HV, не более
От 8 до 75 включ.HV20; HV30; HV50; HV1001,7
HV3; HV5; HV102,3
HV1; HV23,0
Св. 75 до 125 включ.HV20; HV30; HV50; HV1002,5
HV3; HV5; HV103,8
HV1; HV25,0
Св. 125 до 250 включ.HV20; HV30; HV50; HV1005,0
HV3; HV5; HV108,8
HV1; HV210,0
Св. 250 до 350 включ.HV20; HV30; HV50; HV1007,0
HV3; HV5; HV1010,5
HV1; HV215,0
Св. 350 до 525 включ.HV20; HV30; HV50; HV10010,5
HV3; HV5; HV1015,8
HV1; HV226,5
Св. 525 до 650 включ.HV20; HV30; HV50; HV10013,0
HV3; HV5; HV1022,8
HV1; HV226,7
Св. 650 до 750 включ.HV20; HV30; HV50; HV10013,5
HV3; HV5; HV1022,8
HV1; HV230,8
Св. 750 до 850 включ.HV20; HV30; HV50; HV10017,0
HV3; HV5; HV1028,0
HV1; HV242,5
Св. 850 до 1000 включ.HV20; HV30; HV50; HV10020,0
HV3; HV5; HV1032,0
HV1; HV250,0
Св. 1000 до 1250 включ.HV20; HV30; HV50; HV10048,0
HV3; HV5; HV1051,0
HV1; HV272,0
Св. 1250 до 1500 включ.HV20; HV30; HV50; HV10052,8
HV3; HV5; HV1058,2
HV1; HV282,5
Св. 1500 до 1750 включ.HV20; HV30; HV50; HV10057,6
HV3; HV5; HV1063,0
HV1; HV295,7
Св. 1750 до 2000 включ.HV20; HV30; HV50; HV10060,0
HV3; HV5; HV1082,5
HV1; HV2112,0
Св. 2000 до 3000 включ.HV20; HV30208,0
HV3; HV5; HV10;238,0
HV1; HV2270,0
Св. 3000 до 4000 включ.HV20; HV30320,0
HV3; HV5; HV10363,0
HV1; HV2396,0
Св. 4000 до 5000 включ.HV20; HV30420,0
HV3; HV5; HV10450,0
HV1; HV2499,0

Размах чисел твердости рабочих эталонов 2-го разряда не должен превышать значений, указанных в таблице 10.

Рабочие эталоны 2-го разряда применяют для передачи значений чисел твердости Виккерса средствам измерений методом прямых измерений.

5.2 Рабочие эталоны 2-й части

5.2.1 Рабочие эталоны микротвердости

5.2.1.1 В качестве рабочих эталонов микротвердости применяют эталонные меры микротвердости с метрологическими характеристиками, приведенными в таблице 11. Эталонной мере твердости приписывается значение медианы, полученное по результатам 5 измерений, в соответствии с ГОСТ Р 8.977.

Таблица 11

Размахи чисел твердости для рабочих эталонов микротвердости
и мер твердости из состава ГПЭ

Диапазон воспроизведения чисел твердости HVШкалыРазмах чисел твердости HV, не более
От 8 до 75 включ.HV0,2; HV0,3; HV0,5; HV1; HV22,4
HV0,13,6
HV0,054,8
HV0,01; HV0,015; HV0,02; HV0,0256,0
HV0,001; HV0,002; HV0,0057,2
Св. 75 до 125 включ.HV0,2; HV0,3; HV0,5; HV1; HV24,0
HV0,16,0
HV0,058,0
HV0,01; HV0,015; HV0,02; HV0,02510,0
HV0,001; HV0,002; HV0,00512,0
Св. 125 до 250 включ.HV1; HV27,0
HV0,2; HV0,3; HV0,58,0
HV0,112,0
HV0,0516,0
HV0,01; HV0,015; HV0,02; HV0,02520,0
HV0,001; HV0,002; HV0,00524,0
Св. 250 до 350 включ.HV1; HV210,5
HV0,2; HV0,3; HV0,512,0
HV0,118,0
HV0,0524,0
HV0,01; HV0,015; HV0,02; HV0,02530,0
HV0,001; HV0,002; HV0,00536,0
Св. 350 до 525 включ.HV1; HV215,5
HV0,2; HV0,3; HV0,518,0
HV0,127,0
HV0,0536,0
HV0,01; HV0,015; HV0,02; HV0,02545,0
HV0,001; HV0,002; HV0,00555,0
Св. 525 до 650 включ.HV1; HV218,2
HV0,2; HV0,3; HV0,521,5
HV0,132,5
HV0,0543,0
HV0,01; HV0,015; HV0,02; HV0,02554,0
HV0,001; HV0,002; HV0,005-
Св. 650 до 750 включ.HV1; HV221,0
HV0,2; HV0,3; HV0,524,8
HV0,137,5
HV0,0549,5
HV0,01; HV0,015; HV0,02; HV0,02562,3
HV0,001; HV0,002; HV0,005-
Св. 750 до 850 включ.HV1; HV225,5
HV0,2; HV0,3; HV0,532,0
HV0,148,0
HV0,0564,0
HV0,01; HV0,015; HV0,02; HV0,02580,0
HV0,001; HV0,002; HV0,005-
Св. 850 до 1000 включ.HV1; HV230,0
HV0,2; HV0,3; HV0,535,0
HV0,151,0
HV0,0568,0
HV0,01; HV0,015; HV0,02; HV0,02590,0
HV0,001; HV0,002; HV 0,005-
Св. 1000 до 1250 включ.HV1; HV248,0
HV0,2; HV0,3; HV0,555,0
HV0,168,0
HV0,0585,0
HV0,01; HV0,015; HV0,02; HV0,025115,0
HV0,001; HV0,002; HV0,005-
Св. 1250 до 1500 включ.HV1; HV250,0
HV0,2; HV0,3; HV0,562,0
HV0,194,0
HV0,05110,0
HV0,01; HV0,015; HV0,02; HV0,025130,0
HV0,001; HV0,002; HV0,005-
Св. 1500 до 1750 включ.HV1; HV258,0
HV0,2; HV0,3; HV0,570,0
HV0,1100,0
HV0,05120,0
HV0,01; HV0,015; HV0,02; HV0,025-
HV0,001; HV0,002; HV0,005-
Св. 1750 до 2000 включ.HV1; HV262,0
HV0,2; HV0,3; HV0,5100,0
HV0,1130,0
HV0,05-
HV0,01; HV0,015; HV0,02; HV0,025-
HV0,001; HV0,002; HV0,005-

Размах чисел твердости рабочих эталонов микротвердости не должен превышать значений, указанных в таблице 11.

Рабочие эталоны микротвердости применяют для передачи значений чисел твердости Виккерса средствам измерений методом прямых измерений.

5.3 Рабочие эталоны 3-й части

5.3.1 Рабочие эталоны по шкалам Кнупа

5.3.1.1 В качестве рабочих эталонов твердости Кнупа применяют эталонные меры твердости Кнупа с метрологическими характеристиками, приведенными в таблице 12. Эталонной мере твердости Кнупа приписывается значение медианы, полученное по результатам измерений 5 отпечатков, расположенных равномерно по всей поверхности меры твердости.

Таблица 12

Размахи чисел твердости для рабочих эталонов твердости Кнупа
и мер твердости из состава ГПЭ

Диапазон воспроизведения чисел твердости HKШкалыРазмах чисел твердости HK, не более
От 17 до 150 включ.HK0,5; HK1; HK25,2
HK0,1; HK0,2; HK0,35,8
HK0,025; HK0,056,4
HK0,001; HK0,002; HK0,005; HK0,01; HK0,015; HK0,02;7,0
Св. 150 до 350 включ.HK0,5; HK1; HK213,0
HK0,1; HK0,2; HK0,313,5
HK0,025; HK0,0514,2
HK0,001; HK0,002; HK0,005; HK0,01; HK0,015; HK0,0214,9
Св. 350 до 650 включ.HK0,5; HK1; HK219,5
HK0,1; HK0,2; HK0,321,0
HK0,025; HK0,0522,7
HK0,001; HK0,002; HK0,005; HK0,01; HK0,015; HK0,02;-
Св. 650 до 800 включ.HK0,5; HK1; HK222,1
HK0,1; HK0,2; HK0,323,4
HK0,025; HK0,05-
HK0,001; HK0,002; HK0,005; HK0,01; HK0,015; HK0,02-
Св. 800 до 1000 включ.HK0,5; HK1; HK232,5
HK0,1; HK0,2; HK0,340,3
HK0,025; HK0,05-
HK0,001; HK0,002; HK0,005; HK0,01; HK0,015; HK0,02-
Св. 1000 до 1500 включ.HK0,5; HK1; HK241,6
HK0,1; HK0,2; HK0,365,0
HK0,025; HK0,05-
HK0,001; HK0,002; HK0,005; HK0,01; HK0,015; HK0,02-
Св. 1500 до 2000 включ.HK0,5; HK1; HK257,2
HK0,1; HK0,2; HK0,383,2
HK0,025; HK0,05-
HK0,001; HK0,002; HK0,005; HK0,01; HK0,015; HK0,02-
Св. 2000 до 2500 включ.HK0,5; HK1; HK278,0
HK0,1; HK0,2; HK0,3-
HK0,025; HK0,05-
HK0,001; HK0,002; HK0,005; HK0,01; HK0,015; HK0,02-

Размах чисел твердости рабочих эталонов твердости Кнупа не должен превышать значений, указанных в таблице 12.

Рабочие эталоны твердости Кнупа применяют для передачи значений чисел твердости Кнупа средствам измерений методом прямых измерений.

6. Средства измерений

ГПС распространяется на следующие группы средств измерений:

твердомеры Виккерса (пункт 6.1);

микротвердомеры (пункт 6.2);

твердомеры Кнупа (пункт 6.3).

Допускается применение средств измерений, сочетающих в себе требования одной или нескольких частей поверочной схемы.

Наименования стационарных твердомеров, сочетающих в себе требования из 1-й и 2-й частей ГПС — в соответствии с МИ 3605-18.

Наименования твердомеров, сочетающих в себе требования 1-й и (или) 2-й и 3-й части ГПС, — твердомеры Виккерса-Кнупа, наименования твердомеров, сочетающих в себе требования 2-й и 3-й части ГПС, — микротвердомеры Виккерса-Кнупа. Если для твердомеров с двойным наименованием число шкал одного метода в четыре или более раз превосходит число шкал другого метода, то допускается оставлять в наименовании твердомера название метода, представленного большим количеством шкал.

6.1 Средства измерений 1-й части

6.1.1 В качестве средств измерений твердости по шкалам Виккерса применяют стационарные, переносные и портативные твердомеры утвержденных типов. Пределы допускаемых абсолютных погрешностей и размахов показаний стационарных твердомеров для 5 измерений указаны в таблице 13.

Таблица 13

Пределы допускаемых абсолютных погрешностей и размахи чисел
твердости для твердомеров Виккерса

Диапазон измерений чисел твердости HVШкалыПределы допускаемых абсолютных погрешностей HV (+/-)Размах чисел твердости HV, не более
От 8 до 75 включ.HV20; HV30; HV50; HV1003,02,4
HV3; HV5; HV103,03,0
HV1; HV24,03,8
Св. 75 до 125 включ.HV20; HV30; HV50; HV1004,03,7
HV3; HV5; HV105,04,9
HV1; HV26,56,3
Св. 125 до 250 включ.HV20; HV30; HV50; HV1008,07,5
HV3; HV5; HV1012,011,4
HV1; HV213,012,5
Св. 250 до 350 включ.HV20; HV30; HV50; HV10011,010,5
HV3; HV5; HV1013,513,1
HV1; HV220,018,8
Св. 350 до 525 включ.HV20; HV30; HV50; HV10015,715,7
HV3; HV5; HV1021,020,5
HV1; HV233,533,1
Св. 525 до 650 включ.HV20; HV30; HV50; HV10019,519,5
HV3; HV5; HV1030,029,7
HV1; HV233,533,3
Св. 650 до 750 включ.HV20; HV30; HV50; HV10023,022,3
HV3; HV5; HV1030,029,6
HV1; HV242,038,5
Св. 750 до 850 включ.HV20; HV30; HV50; HV10025,525,5
HV3; HV5; HV1036,536,3
HV1; HV253,553,2
Св. 850 до 1000 включ.HV20; HV30; HV50; HV10030,030,0
HV3; HV5; HV1042,041,7
HV1; HV262,562,4
Св. 1000 до 1250 включ.HV20; HV30; HV50; HV10072,072,0
HV3; HV5; HV1076,576,5
HV1; HV2108,0108,0
Св. 1250 до 1500 включ.HV20; HV30; HV50; HV10079,279,2
HV3; HV5; HV1087,387,3
HV1; HV2124,0124,0
Св. 1500 до 1750 включ.HV20; HV30; HV50; HV10086,486,4
HV3; HV5; HV1094,594,5
HV1; HV2144,0144,0
Св. 1750 до 2000 включ.HV20; HV30; HV50; HV10090,090,0
HV3; HV5; HV10124,0124,0
HV1; HV2168,0168,0
Св. 2000 до 3000 включ.HV20; HV30312,0312,0
HV3; HV5; HV10357,0357,0
HV1; HV2405,0405,0
Св. 3000 до 4000 включ.HV20; HV30480,0480,0
HV3; HV5; HV10545,0545,0
HV1; HV2594,0594,0
Св. 4000 до 5000 включ.HV20; HV30630,0630,0
HV3; HV5; HV10675,0675,0
HV1; HV2749,0749,0

Пределы допускаемых абсолютных погрешностей и размахов показаний переносных и портативных твердомеров указаны в таблице 14.

Таблица 14

Пределы допускаемых абсолютных погрешностей и размахи чисел
твердости для портативных и переносных твердомеров

Диапазон измерений чисел твердости HVШкалыПределы допускаемых абсолютных погрешностей HV (+/-)Размах чисел твердости HV, не более
От 8 до 75 включ.HV20; HV30; HV50; HV1003,43,4
HV3; HV5; HV104,64,6
HV1; HV27,27,2
Св. 75 до 125 включ.HV20; HV30; HV50; HV1004,04,0
HV3; HV5; HV108,08,0
HV1; HV212,012,0
Св. 125 до 250 включ.HV20; HV30; HV50; HV10010,010,0
HV3; HV5; HV1018,018,0
HV1; HV221,021,0
Св. 250 до 350 включ.HV20; HV30; HV50; HV10014,014,0
HV3; HV5; HV1021,021,0
HV1; HV232,032,0
Св. 350 до 525 включ.HV20; HV30; HV50; HV10018,018,0
HV3; HV5; HV1032,032,0
HV1; HV247,047,0
Св. 525 до 650 включ.HV20; HV30; HV50; HV10022,022,0
HV3; HV5; HV1037,037,0
HV1; HV255,055,0
Св. 650 до 750 включ.HV20; HV30; HV50; HV10026,026,0
HV3; HV5; HV1046,046,0
HV1; HV263,063,0
Св. 750 до 850 включ.HV20; HV30; HV50; HV10032,032,0
HV3; HV5; HV1056,056,0
HV1; HV277,077,0
Св. 850 до 1000 включ.HV20; HV30; HV50; HV10036,036,0
HV3; HV5; HV1060,060,0
HV1; HV290,090,0
Св. 1000 до 1250 включ.HV20; HV30; HV50; HV10042,042,0
HV3; HV5; HV1070,070,0
HV1; HV2113,0113,0
Св. 1250 до 1500 включ.HV20; HV30; HV50; HV10048,048,0
HV3; HV5; HV1076,076,0
HV1; HV2135,0135,0
Св. 1500 до 1750 включ.HV20; HV30; HV50; HV10053,052,6
HV3; HV5; HV1081,081,0
HV1; HV2158,0158,0
Св. 1750 до 2000 включ.HV20; HV30; HV50; HV10090,090,0
HV3; HV5; HV10135,0135,0
HV1; HV2270,0270,0
Св. 2000 до 3000 включ.HV20; HV30410,0403,0
HV3; HV5; HV10420,0415,0
HV1; HV2430,0428,0

5.2 Средства измерений 2-й части

6.2.1 В качестве средств измерений микротвердости применяют микротвердомеры, портативные твердомеры. Пределы допускаемых абсолютных погрешностей и размахов показаний микротвердомеров для 5 измерений указаны в таблице 15. Пределы допускаемых абсолютных погрешностей и размахов показаний портативных твердомеров Виккерса при измерениях микротвердости для 5 измерений указаны в таблице 16.

Таблица 15

Пределы допускаемых абсолютных погрешностей и размахов
показаний микротвердомеров

Диапазон измерений чисел твердости HVШкалыПределы допускаемых абсолютных погрешностей HV (+/-)Размах чисел твердости HV, не более
От 8 до 75 включ.HV0,2; HV0,3; HV0,5; HV1; HV23,12,9
HV0,14,74,3
HV0,056,25,8
HV0,01; HV0,015; HV0,02; HV0,0257,87,2
HV0,001; HV0,002; HV0,0059,48,6
Св. 75 до 125 включ.HV0,2; HV0,3; HV0,5; HV1; HV24,84,8
HV0,1;7,27,2
HV0,059,69,6
HV0,01; HV0,015; HV0,02; HV0,02512,012,0
HV0,001; HV0,002; HV0,00516,014,4
Св. 125 до 250 включ.HV1; HV29,08,0
HV0,2; HV0,3; HV0,516,010,0
HV0,119,015,0
HV0,0520,019,0
HV0,01; HV0,015; HV0,02; HV0,02525,024,0
HV0,001; HV0,002; HV0,00532,029,0
Св. 250 до 350 включ.HV1; HV213,013,0
HV0,2; HV0,3; HV0,517,015,0
HV0,125,022,0
HV0,0532,029,0
HV0,01; HV0,015; HV0,02; HV0,02539,036,0
HV0,001; HV0,002; HV0,00547,043,0
Св. 350 до 525 включ.HV1; HV221,019,0
HV0,2; HV0,3; HV0,525,022,0
HV0,136,033,0
HV0,0547,043,0
HV0,01; HV0,015; HV0,02; HV0,02559,054,0
HV0,001; HV0,002; HV0,00572,066,0
Св. 525 до 650 включ.HV1; HV224,022,0
HV0,2; HV0,3; HV0,530,026,0
HV0,145,039,0
HV0,0556,052,0
HV0,01; HV0,015; HV0,02; HV0,02570,065,0
HV0,001; HV0,002; HV0,005--
Св. 650 до 750 включ.HV1; HV230,025,0
HV0,2; HV0,3; HV0,535,030,0
HV0,150,045,0
HV0,0565,060,0
HV0,01; HV0,015; HV0,02; HV0,02581,074,8
HV0,001; HV0,002; HV0,005--
Св. 750 до 850 включ.HV1; HV235,031,0
HV0,2; HV0,3; HV0,550,040,0
HV0,170,060,0
HV0,0590,080,0
HV0,01; HV0,015; HV0,02; HV0,025104,0100,0
HV0,001; HV0,002; HV0,005--
Св. 850 до 1000 включ.HV1; HV245,036,0
HV0,2; HV0,3; HV0,560,042,0
HV0,180,070,0
HV0,05100,090,0
HV0,01; HV0,015; HV0,02; HV0,025120,0110,0
HV0,001; HV0,002; HV0,005--
Св. 1000 до 1250 включ.HV1; HV260,058,0
HV0,2; HV0,3; HV0,570,066,0
HV0,190,082,0
HV0,05110,0104,0
HV0,01; HV0,015; HV0,02; HV0,025145,0143,0
HV0,001; HV0,002; HV0,005--
Св. 1250 до 1500 включ.HV1; HV270,060,0
HV0,2; HV0,3; HV0,578,072,0
HV0,1120,0113,0
HV0,05135,0130,0
HV0,01; HV0,015; HV0,02; HV0,025169,0160,0
HV0,001; HV0,002; HV0,005--
Св. 1500 до 1750 включ.HV1; HV280,068,0
HV0,2; HV0,3; HV0,5;85,084,0
HV0,1130,0124,0
HV0,05143,0140,0
HV0,01; HV0,015; HV0,02; HV0,025--
HV0,001; HV0,002; HV0,005--
Св. 1750 до 2000 включ.HV1; HV2117,0115,0
HV0,2; HV0,3; HV0,5143,0140,0
HV0,1169,0165,0
HV0,05--
HV0,01; HV0,015; HV0,02; HV0,025--
HV0,001; HV0,002; HV0,005--

Таблица 16

Пределы допускаемых абсолютных погрешностей и размахов
показаний портативных твердомеров
при измерениях микротвердости

Диапазон измерений чисел твердости HVШкалыПределы допускаемых абсолютных погрешностей HV (+/-)Размах чисел твердости HV, не более
От 8 до 75 включ.HV0,2; HV0,3; HV0,5;6,26,2
HV0,19,49,4
HV0,0512,412,4
HV0,01; HV0,015; HV0,02; HV0,02515,615,6
HV0,001; HV0,002; HV0,00518,818,8
Св. 75 до 125 включ.HV0,2; HV0,3; HV0,510,410,4
HV0,115,615,6
HV0,0520,820,8
HV0,01; HV0,015; HV0,02; HV0,02526,026,0
HV0,001; HV0,002; HV0,00531,231,2
Св. 125 до 250 включ.HV0,2; HV0,3; HV0,520,820,8
HV0,131,231,2
HV0,0541,641,6
HV0,01; HV0,015; HV0,02; HV0,02552,052,0
HV0,001; HV0,002; HV0,00562,462,4
Св. 250 до 350 включ.HV0,2; HV0,3; HV0,531,231,2
HV0,146,846,8
HV0,0562,462,4
HV0,01; HV0,015; HV0,02; HV0,02578,078,0
HV0,001; HV0,002; HV0,00593,693,6
Св. 350 до 550 включ.HV0,2; HV0,3; HV0,547,046,8
HV0,170,270,2
HV0,0593,693,6
HV0,01; HV0,015; HV0,02; HV0,025117,0117,0
HV0,001; HV0,002; HV0,005143,0143,0
Св. 550 до 650 включ.HV0,2; HV0,3; HV0,556,056,0
HV0,1;84,684,6
HV0,05111,8111,8
HV0,01; HV0,015; HV0,02; HV0,025140,4140,4
HV0,001; HV0,002; HV0,005--
Св. 650 до 750 включ.HV0,2; HV0,3; HV0,564,464,4
HV0,197,697,6
HV0,05128,8128,8
HV0,01; HV0,015; HV0,02; HV0,025162,0162,0
HV0,001; HV0,002; HV0,005--
Св. 750 до 850 включ.HV0,2; HV0,3; HV0,583,283,2
HV0,1124,8124,8
HV0,05166,4166,4
HV0,01; HV0,015; HV0,02; HV0,025208,0208,0
HV0,001; HV0,002; HV0,005--
Св. 850 до 1000 включ.HV0,2; HV0,3; HV0,595,091,0
HV0,1132,6132,6
HV0,05176,8176,8
HV0,01; HV0,015; HV0,02; HV0,025234,0234,0
HV0,001; HV0,002; HV0,005--
Св. 1000 до 1250 включ.HV0,2; HV0,3; HV0,5117,0117,0
HV0,1163,8163,8
HV0,05208,0208,0
HV0,01; HV0,015; HV0,02; HV0,025286,0286,0
HV0,001; HV0,002; HV0,005--
Св. 1250 до 1500 включ.HV0,2; HV0,3; HV0,5143,0143,0
HV0,1226,0226,0
HV0,05260,0260,0
HV0,01; HV0,015; HV0,02; HV0,025338,0338,0
HV0,001; HV0,002; HV0,005--
Св. 1500 до 1750 включ.HV0,2; HV0,3; HV0,5;169,0169,0
HV0,1248,0248,0
HV0,05286,0286,0
HV0,01; HV0,015; HV0,02; HV0,025--
HV0,001; HV0,002; HV0,005--
Св. 1750 до 2000 включ.HV0,2; HV0,3; HV0,5286,0286,0
HV0,1338,0338,0
HV0,05--
HV0,01; HV0,015; HV0,02; HV0,025--
HV0,001; HV0,002; HV0,005--

6.3 Средства измерений 3-й части

6.3.1 В качестве средств измерений твердости по шкалам Кнупа используются твердомеры Кнупа, портативные твердомеры. Пределы допускаемых абсолютных погрешностей и размахов показаний твердомеров Кнупа для 5 измерений указаны в таблице 17.

Таблица 17

Пределы допускаемых абсолютных погрешностей и размахов
показаний твердомеров Кнупа

Диапазон измерений чисел твердости HKШкалыПределы допускаемых абсолютных погрешностей HK (+/-)Размах чисел твердости HK, не более
От 17 до 150 включ.HK0,5; HK1; HK210,410,4
HK0,1; HK0,2; HK0,311,611,6
HK0,025; HK0,0512,812,8
HK0,001; HK0,002; HK0,005; HK0,01; HK0,015; HK0,0214,014,0
Св. 150 до 350 включ.HK0,5; HK1; HK226,026,0
HK0,1; HK0,2; HK0,327,027,0
HK0,025; HK0,0528,428,4
HK0,001; HK0,002; HK0,005 HK0,01; HK0,015; HK0,0229,829,8
Св. 350 до 650 включ.HK0,5; HK1; HK239,039,0
HK0,1; HK0,2; HK0,342,042,0
HK0,025; HK0,0545,445,4
HK0,001; HK0,002; HK0,005; HK0,01; HK0,015; HK0,02;--
Св. 650 до 800 включ.HK0,5; HK1; HK244,244,2
HK0,1; HK0,2; HK0,346,846,8
HK0,025; HK0,05--
HK0,001; HK0,002; HK0,005; HK0,01; HK0,015; HK0,02--
Св. 800 до 1000 включ.HK0,5; HK1; HK265,065,0
HK0,1; HK0,2; HK0,380,680,6
HK0,025; HK0,05--
HK0,001; HK0,002; HK0,005; HK0,01; HK0,015; HK0,02--
Св. 1000 до 1500 включ.HK0,5; HK1; HK283,283,2
HK0,1; HK0,2; HK0,3130,0130,0
HK0,025; HK0,05--
HK0,001; HK0,002; HK0,005; HK0,01; HK0,015; HK0,02--
Св. 1500 до 2000 включ.HK0,5; HK1; HK2115,0115,0
HK0,1; HK0,2; HK0,3167,0167,0
HK0,025; HK0,05--
HK0,001; HK0,002; HK0,005; HK0,01; HK0,015; HK0,02--
Св. 2000 до 2500 включ.HK0,5; HK1; HK2156,0156,0
HK0,1; HK0,2; HK0,3--
HK0,025; HK0,05--
HK0,001; HK0,002; HK0,005; HK0,01; HK0,015; HK0,02--

Приложение А

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА
ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ ТВЕРДОСТИ ПО ШКАЛАМ ВИККЕРСА

Часть 1. Твердомеры Виккерса и меры твердости

по шкалам Виккерса

5. Рабочие эталоны

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА
ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ ТВЕРДОСТИ ПО ШКАЛАМ ВИККЕРСА

Часть 2. Микротвердомеры и меры микротвердости

5. Рабочие эталоны

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА
ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ ТВЕРДОСТИ ПО ШКАЛАМ ВИККЕРСА

Часть 3. Твердомеры Кнупа и меры твердости Кнупа

5. Рабочие эталоны
