ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА

ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ ДЛИНЫ И ВРЕМЕНИ РАСПРОСТРАНЕНИЯ СИГНАЛА В ОПТИЧЕСКОМ ВОЛОКНЕ, СРЕДНЕЙ МОЩНОСТИ, ОСЛАБЛЕНИЯ И ДЛИНЫ ВОЛНЫ ОПТИЧЕСКОГО ИЗЛУЧЕНИЯ ДЛЯ ВОЛОКОННО-ОПТИЧЕСКИХ СИСТЕМ ПЕРЕДАЧИ ИНФОРМАЦИИ

1 Область применения

Государственная поверочная схема для средств измерений длины и времени распространения сигнала в оптическом волокне, средней мощности, ослабления и длины волны оптического излучения для волоконно-оптических систем передачи информации (далее — ВОСП) устанавливает порядок передачи единиц длины в оптическом волокне — метр (м), времени распространения сигнала в оптическом волокне — секунда (с), средней мощности оптического излучения для ВОСП — ватт (Вт), ослабления оптического излучения для ВОСП — децибел (дБ), длины волны оптического излучения для ВОСП — метр (м), от государственного первичного специального эталона единиц длины и времени распространения сигнала в оптическом волокне, средней мощности, ослабления и длины волны оптического излучения для волоконно-оптических систем передачи информации (далее — ГПСЭ) при помощи вторичного и рабочих эталонов средствам измерений с указанием погрешности и основных методов поверки.

1.2 Допускается проводить передачу единиц величин рабочим эталонам и средствам измерений с применением эталонов более высокой точности, чем предусмотрено настоящей государственной поверочной схемой.

1.3 Графическая часть государственной поверочной схемы приведена в приложении А.

2 Государственный первичный специальный эталон

2.1 ГПСЭ воспроизводит и хранит единицы длины и времени распространения сигнала в оптическом волокне, средней мощности, ослабления и длины волны оптического излучения для ВОСП и передает единицы этих величин вторичному эталону, рабочим эталонам и средствам измерений.

2.2 ГПСЭ состоит из комплекса следующих технических средств и вспомогательных устройств:

эталонная аппаратура для воспроизведения и передачи единиц длины и времени распространения сигнала в оптическом волокне;

эталонная аппаратура для воспроизведения и передачи единицы длины волны для ВОСП;

эталонная аппаратура для воспроизведения и передачи единиц средней мощности и ослабления в ВОСП.

2.3 Диапазоны значений (номинальные значения)

Спектральный диапазон (рабочие длины волн) \lambda , мкм:

при воспроизведении единиц длины и времени распространения сигнала в оптическом волокне: 0,850, 1,310, 1,490, 1,550, 1,625, 1,650;

при воспроизведении единицы средней мощности оптического излучения для ВОСП: от 0,5 до 2,5;

при воспроизведении единицы ослабления оптического излучения для ВОСП: от 0,85 до 1,70.

Диапазон воспроизведения единиц величин:

длины в оптическом волокне L, м: от 1·101 до 6·105;

времени распространения сигнала в оптическом волокне t, с: от 0,5·10-7 до 6·10-3;

средней мощности оптического излучения для ВОСП Pср, Вт:

с использованием калориметрического приемника государственного первичного специального эталона: от 1·10^{- 4} до 5·10^{- 3} ;

с использованием эталонов-переносчиков: от 1·10^{- 4} до 10;

ослабления оптического излучения для ВОСП A, дБ: от 0,05 до 90;

длины волны оптического излучения для ВОСП \lambda , мкм: от 0,55 до 2,10.

2.4 ГПСЭ обеспечивает воспроизведение единиц со средним квадратическим отклонением (СКО) среднего арифметического значения результатов десяти измерений, не превышающим:

длины в оптическом волокне SL, м: 1,5·10-2;

времени распространения сигнала в оптическом волокне St, с: 0,7·10-10;

средней мощности оптического излучения для ВОСП S0Pср:

в диапазоне от 1·10^{- 4} до 5·10^{- 3} : 0,02·10^{- 2} ;

в диапазоне от 5·10^{- 3} до 0,25: 0,13·10^{- 2} ;

в диапазоне от 0,1 до 10: 0,12·10^{- 2} ;

ослабления оптического излучения для ВОСП SA, дБ: от 3·10-3 до 5·10-2;

длины волны оптического излучения для ВОСП S_{\lambda} , мкм:

в диапазоне от 0,55 до 1,10: 5,31·10^{- 9} ;

в диапазоне от 1,10 до 2,10: 5,0·10^{- 10} .

Доверительные границы (при доверительной вероятности P = 0,95) неисключенной систематической погрешности не превышают:

длины в оптическом волокне \Theta_{L} , м: +/- 4,7·10-2;

времени распространения сигнала в оптическом волокне \Theta_{t} , с: +/- 2,3·10-10;

средней мощности оптического излучения для ВОСП \Theta_{0P\text{ср}} :

в диапазоне от 1·10^{- 4} до 5·10^{- 3} : \pm 0,02·10^{- 2} ;

в диапазоне от 5·10^{- 3} до 0,25: \pm 0,19·10^{- 2} ;

в диапазоне от 0,1 до 10: \pm 0,14·10^{- 2} ;

ослабления оптического излучения для ВОСП \Theta_{A} , дБ: от +/- 8·10-3 до +/- 0,16;

длины волны оптического излучения для ВОСП \Theta_{\lambda} , мкм:

в диапазоне от 0,55 до 1,10: \pm 8,22·10^{- 8} ;

в диапазоне от 1,10 до 2,10: \pm 8,0·10^{- 9} .

Стандартная неопределенность, оцененная по типу A:

длины в оптическом волокне uAL, м: 1,5·10-2;

времени распространения сигнала в оптическом волокне uAt, с: 0,7·10-10;

средней мощности оптического излучения для ВОСП uAPср:

в диапазоне от 1·10^{- 4} до 5·10^{- 3} : 0,02·10^{- 2} ;

в диапазоне от 5·10^{- 3} до 0,25: 0,13·10^{- 2} ;

в диапазоне от 0,1 до 10: 0,12·10^{- 2} ;

ослабления оптического излучения для ВОСП uAA, дБ: от 3·10-3 до 5·10-2;

длины волны оптического излучения для ВОСП u_{A\lambda} , мкм:

в диапазоне от 0,55 до 1,10: 5,31 \cdot 10^{- 9} ;

в диапазоне от 1,10 до 2,10: 4,9 \cdot 10^{- 9} .

Стандартная неопределенность, оцененная по типу B:

длины в оптическом волокне uBL, м: 2,0·10-2;

времени распространения сигнала в оптическом волокне uBt, с: 1,0·10-10;

средней мощности оптического излучения для ВОСП uBPср:

в диапазоне от 1·10^{- 4} до 5·10^{- 3} : 0,012·10^{- 2} ;

в диапазоне от 5·10^{- 3} до 0,25: 0,08·10^{- 2} ;

в диапазоне от 0,1 до 10: 0,06·10^{- 2} ;

ослабления оптического излучения для ВОСП uBA, дБ: от 3,3·10-3 до 6,6·10-2;

длины волны оптического излучения для ВОСП u_{B\lambda} , мкм:

в диапазоне от 0,55 до 1,10: 4,75·10^{- 8} ;

в диапазоне от 1,10 до 2,10: 5,0·10^{- 10} .

Суммарная стандартная неопределенность:

длины в оптическом волокне uCL, м: 2,4·10-2;

времени распространения сигнала в оптическом волокне uCt, с: 1,2·10-10;

средней мощности оптического излучения для ВОСП uCPср:

в диапазоне от 1·10^{- 4} до 5·10^{- 3} : 0,023·10^{- 2} ;

в диапазоне от 5·10^{- 3} до 0,25: 0,17·10^{- 2} ;

в диапазоне от 0,1 до 10: 0,13·10^{- 2} ;

ослабления оптического излучения для ВОСП uCA, дБ: от 4,5·10-3 до 8,3·10-2;

длины волны оптического излучения для ВОСП u_{C\lambda} , мкм:

в диапазоне от 0,55 до 1,10: 4,8·10^{- 8} ;

в диапазоне от 1,10 до 2,10: 5,0·10^{- 9} .

Расширенная неопределенность (P = 0,99, коэффициент охвата k = 3):

длины в оптическом волокне UpL, м: 7,2·10-2;

времени распространения сигнала в оптическом волокне Upt, с: 3,6·10-10;

средней мощности оптического излучения для ВОСП UpPср:

в диапазоне от 1·10^{- 4} до 5·10^{- 3} : 0,069·10^{- 2} ;

в диапазоне от 5·10^{- 3} до 0,25: 0,50·10^{- 2} ;

в диапазоне от 0,1 до 10: 0,40·10^{- 2} ;

ослабления оптического излучения для ВОСП UpA, дБ: от 1,4·10-2 до 2,5·10-1;

длины волны оптического излучения для ВОСП U_{p\lambda} , мкм:

в диапазоне от 0,55 до 1,10: 1,44·10^{- 7} ;

в диапазоне от 1,10 до 2,10: 1,5·10^{- 8} .

2.5 Для обеспечения воспроизведения единиц длины и времени распространения сигнала в оптическом волокне, средней мощности, ослабления и длины волны оптического излучения для ВОСП с указанной точностью следует соблюдать правила хранения и применения ГПСЭ, утвержденные в установленном порядке.

2.6 ГПСЭ применяют для передачи единиц длины и времени распространения сигнала в оптическом волокне, средней мощности, ослабления и длины волны оптического излучения для ВОСП вторичному (кроме единицы времени распространения сигнала в оптическом волокне) и рабочим эталонам, а также высокоточным средствам измерений методом непосредственного сличения, методом прямых измерений или методом сличений при помощи компаратора. В качестве компараторов для средств измерений длины и времени распространения сигнала в оптическом волокне применяют образцы оптического волокна соответствующей длины. В качестве компараторов для средств измерений длины волны оптического излучения для ВОСП применяют источники лазерного излучения, интерферометры и волоконно-оптические решетки Брэгга. В качестве компараторов средней мощности оптического излучения для ВОСП применяют калориметрические и фотоэлектрические ваттметры с волоконным входом.

3 Вторичный эталон

3.1 Вторичный эталон (далее — ВЭ) воспроизводит и хранит единицы длины и времени распространения сигнала в оптическом волокне, средней мощности, ослабления и длины волны оптического излучения для ВОСП и передает единицы этих величин рабочим эталонам.

3.2 ВЭ состоит из трех комплексов технических средств:

аппаратуры для воспроизведения, хранения и передачи единиц средней мощности и ослабления оптического излучения в ВОСП;

аппаратуры для воспроизведения, хранения и передачи единиц длины и распределенного ослабления в ВОСП;

аппаратуры для воспроизведения, хранения и передачи единицы длины волны оптического излучения в ВОСП.

В каждый комплекс технических средств может входить эталон-переносчик, используемый для передачи соответствующих единиц величин на месте применения или в качестве компаратора.

3.3 Диапазон значений, воспроизводимых вторичным эталоном, составляет:

от 60 до 5·105 м — для длины в световоде L на фиксированных длинах волн \lambda в диапазоне от 0,85 до 1,70 мкм;

от 1·10-4 до 1·10-3 Вт — для средней мощности оптического излучения для ВОСП Pср на фиксированных длинах волн \lambda в диапазоне от 0,6 до 1,7 мкм (с использованием установки на базе калориметрической системы с электрическим замещением);

от 0,05 до 70,00 дБ — для ослабления оптического излучения для ВОСП A на фиксированных длинах волн \lambda в диапазоне от 0,6 до 1,7 мкм;

от 0,6 до 1,70 — для длины волны оптического излучения для ВОСП \lambda .

3.4 Вторичный эталон обеспечивает воспроизведение единиц величин при доверительной вероятности P = 0,95:

длины в световоде с СКО SL, не превышающим 2,0·10-2 м при десяти независимых наблюдениях, и НСП \Theta_{L} , составляющей от 0,08 до 0,58 м;

средней мощности оптического излучения для ВОСП с СКО S0Pср, не превышающим 1,5·10-3 при десяти независимых наблюдениях, и НСП \Theta_{0Pc\text{р}} , составляющей 2,0·10-3 (с использованием установки на базе калориметрической системы с электрическим замещением);

ослабления оптического излучения для ВОСП с СКО SA, не превышающим (от 5·10-3 до 7·10-2) дБ при десяти независимых наблюдениях, и НСП \Theta_{A} , составляющей от 1,0·10-2 до 2,0·10-1 дБ;

длины волны оптического излучения для ВОСП в диапазоне длин волн от 0,6 до 1,26 мкм с СКО S_{\lambda} , не превышающим 2·10-4 мкм при десяти независимых наблюдениях, и НСП \Theta_{\lambda} , составляющим 3·10-4 мкм; в диапазоне длин волн от 1,26 до 1,70 мкм — с СКО S_{\lambda} , не превышающим (от 2·10-7 до 3·10-7) мкм при десяти независимых наблюдениях, и НСП \Theta_{\lambda} , составляющим от 1,5·10-7 до 2,0·10-7 мкм.

3.5 Вторичный эталон применяют для передачи единиц длины, средней мощности, ослабления и длины волны оптического излучения для ВОСП рабочим эталонам методом прямых измерений или методом сличений при помощи компаратора.

4 Рабочие эталоны

4.1 В качестве рабочих эталонов единиц длины и ослабления в оптическом волокне (световоде) применяют катушки с оптическим волокном и оптические генераторы, воспроизводящие нормируемые значения длины L в диапазоне от 60 до 6·105 м на фиксированных длинах волн в диапазоне от 0,85 до 1,70 мкм и ослабления A в диапазоне от 0,5 до 25,0 дБ.

Пределы допускаемых абсолютных погрешностей воспроизведения единиц величин рабочими эталонами составляют для единицы длины \Delta L \pm [(0,10...0,25) + (3...10) \cdot 10^{- 6} \cdot L]\text{м} , где L — длина в м, и для единицы ослабления \Delta_{A}(0,015...0,020) \cdot A\text{дБ} , где A — ослабление в дБ.

Рабочие эталоны применяют для поверки средств измерений методом прямых измерений.

4.2 В качестве рабочих эталонов единицы ослабления оптического излучения для ВОСП применяют эталонные меры ослабления на основе световодов, а также перестраиваемые и неперестраиваемые оптические аттенюаторы в диапазоне воспроизведения единицы ослабления от 0,1 до 100,0 дБ в спектральном диапазоне от 0,4 до 2,5 мкм.

Пределы допускаемой абсолютной погрешности воспроизведения единицы ослабления \Delta_{A} эталонными мерами ослабления составляют от +/- 0,02 до +/- 2,00 дБ.

Эталонные меры ослабления применяют для поверки средств измерений методом прямых измерений или методом сличений при помощи компаратора.

4.3 В качестве рабочих эталонов единиц средней мощности и ослабления оптического излучения для ВОСП на фиксированных длинах волн от 0,4 до 2,5 мкм применяют комплексы средств измерений средней мощности оптического излучения в диапазоне измерений от 1·10-15 до 10 Вт (от минус 120 до плюс 40 дБм), которые включают:

комплект стабилизированных источников лазерного излучения на фиксированных длинах волн в диапазоне длин волн от 0,4 до 2,5 мкм с волоконно-оптическим выходом;

фотоэлектрическое средство измерений средней мощности оптического излучения для ВОСП, получившее единицу на длинах волн стабилизированных источников излучения из состава рабочего эталона;

комплект оптических аттенюаторов и волоконно-оптических устройств.

Пределы допускаемой относительной погрешности измерений рабочими эталонами средней мощности оптического излучения на длинах волн градуировки \Delta_{0\text{к}} составляют от +/- 1·10-2 до +/- 2·10-2 (от +/- 0,04 до +/- 0,09 дБ); относительных уровней мощности оптического излучения \Delta_{0O} от +/- 3·10-3 до +/- 1,0·10-2 (от +/- 0,01 до +/- 0,04 дБ); средней мощности оптического излучения в рабочих спектральных диапазонах \Delta_{0P\text{ср}} от +/- 3·10-2 до +/- 8·10-2 (от +/- 0,13 до +/- 0,36 дБ).

Рабочие эталоны единиц средней мощности и ослабления оптического излучения для ВОСП применяют для поверки средств измерений методом непосредственного сличения или методом прямых измерений.

4.4 В качестве рабочих эталонов единиц средней мощности и ослабления оптического излучения для ВОСП на фиксированных длинах волн от 0,6 до 1,8 мкм применяют комплексы средств измерений средней мощности оптического излучения в диапазоне измерений от 1·10-12 до 1·10-1 Вт (от минус 90 до плюс 20 дБм), которые включают:

комплект стабилизированных источников лазерного излучения на фиксированных длинах волн в диапазоне длин волн от 0,6 до 1,8 мкм с волоконно-оптическим выходом;

комплект оптических аттенюаторов и волоконно-оптических устройств.

Пределы допускаемой относительной погрешности измерений рабочими эталонами средней мощности оптического излучения на длинах волн градуировки \Delta_{0\text{к}} составляют от +/- 2·10-2 до +/- 5·10-2 (от +/- 0,08 до +/- 0,22 дБ); относительных уровней мощности оптического излучения \Delta_{0O} от +/- 1,0·10-2 до +/- 2,5·10-2 (от +/- 0,04 до +/- 0,11 дБ); средней мощности оптического излучения в рабочих спектральных диапазонах \Delta_{0P\text{ср}} от +/- 4·10-2 до +/- 8·10-2 (от +/- 0,18 до +/- 0,36 дБ).

4.5 В качестве рабочих эталонов единиц средней мощности и ослабления оптического излучения в диапазоне от 1·10-15 до 100 Вт (от минус 120 до плюс 50 дБм) применяют комплексы средств измерений средней мощности оптического излучения для ВОСП, которые включают:

комплект неселективных средств измерений средней мощности оптического излучения в диапазоне длин волн от 0,19 до 12 мкм при уровнях мощности оптического излучения от 1·10-4 до 100 Вт (от минус 10 до плюс 50 дБм);

комплект стабилизированных по средней мощности источников лазерного излучения на фиксированных длинах волн в диапазоне длин волн от 0,19 до 12 мкм;

фотоэлектрическое средство измерений средней мощности оптического излучения, работающее на фиксированных длинах волн в диапазоне длин волн от 0,4 до 2,5 мкм при уровнях мощности от 1·10-15 до 100 Вт (от минус 120 до плюс 50 дБм);

комплект оптических аттенюаторов;

комплект устройств для определения линейности градуировочной характеристики.

Пределы допускаемой относительной погрешности измерений рабочими эталонами средней мощности оптического излучения на длинах волн градуировки \Delta_{0\text{к}} составляют от +/- 5·10-3 до +/- 2,0·10-2 (от +/- 0,02 до +/- 0,09 дБ); относительных уровней мощности оптического излучения \Delta_{0O} от +/- 1·10-3 до +/- 1,0·10-2 (от +/- 0,004 до +/- 0,040 дБ); средней мощности оптического излучения в рабочих спектральных диапазонах \Delta_{0P\text{ср}} от +/- 1,0·10-2 до +/- 4,0·10-2 (от +/- 0,04 до +/- 0,18 дБ).

4.6 В качестве рабочих эталонов единицы средней мощности оптического излучения применяют неселективные средства измерений средней мощности оптического излучения в диапазоне измерений от 1·10-5 до 100 Вт (от минус 20 до плюс 50 дБм) в диапазоне длин волн от 0,19 до 12,00 мкм.

Пределы допускаемой относительной погрешности измерений средней мощности оптического излучения \Delta_{0P\text{ср}} рабочими эталонами составляют от +/- 2·10-3 до +/- 1,5·10-2.

Рабочие эталоны единицы средней мощности оптического излучения для ВОСП применяют для поверки средств измерений методом непосредственного сличения.

4.7 В качестве рабочих эталонов единицы длины волны оптического излучения для ВОСП на фиксированных длинах волн в диапазоне от (0,55 до 3,4) мкм применяют образцы лазеров с узкой спектральной полосой излучения (порядка 0,3 нм и менее) и эталонные меры на основе газонаполненных кювет и интерферометров Фабри-Перо.

Пределы допускаемой относительной погрешности воспроизведения единицы длины волны оптического излучения \Delta_{0\lambda} рабочими эталонами составляют от +/- 5·10-7 до +/- 5·10-5.

Рабочие эталоны единицы длины волны оптического излучения для ВОСП применяют для поверки средств измерений методом прямых измерений.

4.8 В качестве рабочих эталонов и мер обратных потерь для ВОСП в диапазоне от 0,05 до 90,0 дБ на фиксированных длинах волн в диапазоне от 0,8 до 1,8 мкм применяют комплексы средств измерений, которые включают:

эталонный измеритель обратных потерь;

набор эталонных мер обратных потерь;

компаратор обратных потерь.

Пределы допускаемой относительной погрешности воспроизведения единицы обратных потерь \Delta_{Ar} рабочими эталонами составляют от +/- 0,1 до +/- 2,0 дБ.

Рабочие эталоны обратных потерь для ВОСП применяют для поверки средств измерений методом прямых измерений.

5 Средства измерений

5.1 В качестве средств измерений применяют:

оптические рефлектометры с диапазоном измерений длины в оптическом волокне от 60 до 6·105 м на фиксированных длинах волн в диапазоне от 0,85 до 1,70 мкм и пределами допускаемой абсолютной погрешности измерений длины в оптическом волокне \Delta_{L} \pm [(0,3...1) + (1...5) \cdot 10^{- 5} \cdot L]\text{м} , где L — длина в м, а также с диапазоном измерений ослабления в оптическом волокне от 0,5 до 25,0 дБ и пределами допускаемой абсолютной погрешности измерений ослабления в оптическом волокне \Delta_{A} \pm (0,025 \div 0,050) \cdot A\text{дБ} , где A — ослабление в дБ;

средства измерений расстояний до неоднородности в оптическом волокне с диапазоном измерений длины в оптическом волокне от 60 до 3·105 м на фиксированных длинах волн в диапазоне от 0,85 до 1,70 мкм и пределами допускаемой абсолютной погрешности измерений длины в оптическом волокне \Delta_{L} от +/- 1 до +/- 30 м;

средства измерений оптических потерь в оптическом волокне и пассивных компонентах ВОСП с диапазоном измерений ослабления оптического излучения от 0,1 до 120,0 дБ на фиксированных длинах волн в диапазоне от 0,4 до 2,5 мкм и пределами допускаемой абсолютной погрешности измерений ослабления оптического излучения \Delta_{A} от +/- 0,05 до +/- 6,00 дБ;

оптические аттенюаторы с диапазоном измерений ослабления оптического излучения от 0,1 до 120 дБ на фиксированных длинах волн в диапазоне от 0,4 до 2,5 мкм и пределами допускаемой абсолютной погрешности измерений ослабления оптического излучения на длинах волн градуировки \Delta_{A} от +/- 0,05 до +/- 4,00 дБ;

оптические генераторы с волоконно-оптическим выходом с нестабильностью мощности оптического излучения \nu от 5·10-3 до 3,0·10-2 (от 0,02 до 0,13 дБ) на фиксированных длинах волн в диапазоне от 0,4 до 2,5 мкм и пределами допускаемой относительной погрешности установки выходной мощности оптического излучения \Delta_{0Pv} от +/- 2,5·10-2 до +/- 2,0·10-1 (от +/- 0,1 до +/- 1,0 дБ);

оптические анализаторы спектра и измерители длины волны оптического излучения для ВОСП с диапазоном измерений длин волн оптического излучения от 0,55 до 3,40 мкм и пределами допускаемой относительной погрешности измерений длин волн оптического излучения \Delta_{0\lambda} от +/- 1·10-6 до +/- 1·10-3, с диапазоном измерений средней мощности оптического излучения от 1·10-10 до 1·10-1 Вт (от минус 70 до плюс 20 дБм) и пределами допускаемой относительной погрешности измерений средней мощности оптического излучения на длинах волн градуировки \Delta_{0\text{к}} от +/- 5·10-2 до +/- 1,3·10-1 (от +/- 0,2 до +/- 0,6) дБ;

измерители обратных потерь для ВОСП с диапазоном измерений обратных потерь от 0,05 до 90,0 дБ на фиксированных длинах волн в диапазоне от 0,8 до 1,8 мкм и пределами допускаемой абсолютной погрешности измерений обратных потерь \Delta_{Ar} от +/- 0,2 до +/- 2,5 дБ;

стабилизированные по длине волны когерентные источники оптического излучения для ВОСП в диапазоне длин волн оптического излучения от 0,55 до 2,1 мкм с пределами допускаемой абсолютной погрешности измерений длин волн оптического излучения \Delta_{\lambda} от +/- 1·10-4 до +/- 1 нм;

оптические высокоточные рефлектометры с диапазоном измерений длины в оптическом волокне от 60 до 6·105 м в диапазоне длин волн от 0,85 до 1,70 мкм и пределами допускаемой абсолютной погрешности измерений длины в оптическом волокне \Delta_{L} \pm (0,15 + 5,0 \cdot 10^{- 6} \cdot L)\text{м} , где L — длина в м, с диапазоном измерений ослабления в оптическом волокне от 0,5 до 25,0 дБ и пределами допускаемой абсолютной погрешности измерений ослабления в оптическом волокне \Delta_{A} от +/- 0,02·A до +/- 0,03·A дБ, где A — ослабление в дБ;

оптоволоконные меры времени задержки с диапазоном воспроизведения времени задержки от 1·10-6 до 1·10-5 с на фиксированных длинах волн в диапазоне от 0,85 до 1,70 мкм и пределами допускаемой абсолютной погрешности воспроизведения времени задержки \Delta_{t} \pm 1 \cdot 10^{- 9}c ;

средства измерений средней мощности оптического излучения в диапазоне длин волн от 0,19 до 12 мкм с диапазоном измерений средней мощности оптического излучения от 1·10-5 до 100 Вт и пределами допускаемой относительной погрешности измерений средней мощности оптического излучения \Delta_{0P\text{ср}} от +/- 5·10-3 до +/- 5,0·10-2;

высокоточные оптические анализаторы спектра, измерители длины волны оптического излучения для ВОСП и волоконно-оптических датчиков с диапазоном измерений длин волн оптического излучения от 0,55 до 2,10 мкм и пределами допускаемой относительной погрешности измерений длин волн оптического излучения \Delta_{0\lambda} от +/- 5·10-7 до +/- 3·10-5, с диапазоном измерений средней мощности оптического излучения от 1·10-9 до 1·10-1 Вт (от минус 60 до плюс 20 дБм) и пределами допускаемой относительной погрешности измерений средней мощности оптического излучения на длинах волн градуировки \Delta_{0\text{к}} от +/- 2,5·10-2 до +/- 1·10-1 (от +/- 0,1 до +/- 0,4 дБ);

средства измерений средней мощности оптического излучения на фиксированных длинах волн в диапазоне длин волн от 0,4 до 2,5 мкм с диапазоном измерений средней мощности оптического излучения от 1·10-15 до 100 Вт (от минус 120 до плюс 50 дБм) и пределами допускаемой относительной погрешности измерений средней мощности оптического излучения на длинах волн градуировки \Delta_{0\text{к}} от +/- 1,5·10-2 до +/- 5,0·10-2 (от +/- 0,10 до +/- 0,22 дБ), пределами допускаемой относительной погрешности измерений относительных уровней мощности оптического излучения \Delta_{0O} от +/- 1,0·10-2 до +/- 2,5·10-2 (от +/- 0,04 до +/- 0,11 дБ);

ваттметры и оптические тестеры для источников излучения с известной длиной волны оптического излучения в диапазоне длин волн от 0,4 до 2,5 мкм с диапазоном измерений средней мощности оптического излучения от 1·10-15 до 100 Вт (от минус 120 до плюс 50 дБм) и пределами допускаемой относительной погрешности измерений средней мощности оптического излучения на длинах волн градуировки \Delta_{0\text{к}} от +/- 2,5·10-2 до +/- 1,5·10-1 (от +/- 0,11 до +/- 0,70 дБ), пределами допускаемой относительной погрешности измерений относительных уровней мощности оптического излучения \Delta_{0O} от +/- 2·10-2 до +/- 5·10-2 (от +/- 0,11 до +/- 0,22 дБ), пределами допускаемой относительной погрешности измерений мощности оптического излучения в рабочем спектральном диапазоне \Delta_{0P\text{ср}} от +/- 7·10-2 до +/- 1,5·10-1 (от +/- 0,3 до +/- 0,7 дБ);

анализаторы распределенных волоконно-оптических датчиков физических величин с диапазоном измерений длины в оптическом волокне от 10 до 6·105 м в диапазоне длин волн от 0,85 до 1,70 мкм и пределами допускаемой абсолютной погрешности измерений длины в оптическом волокне \Delta_{L} \pm (0,15 + 5,0 \cdot 10^{- 6} \cdot L)\text{м} , L — длина в м.

Приложение А

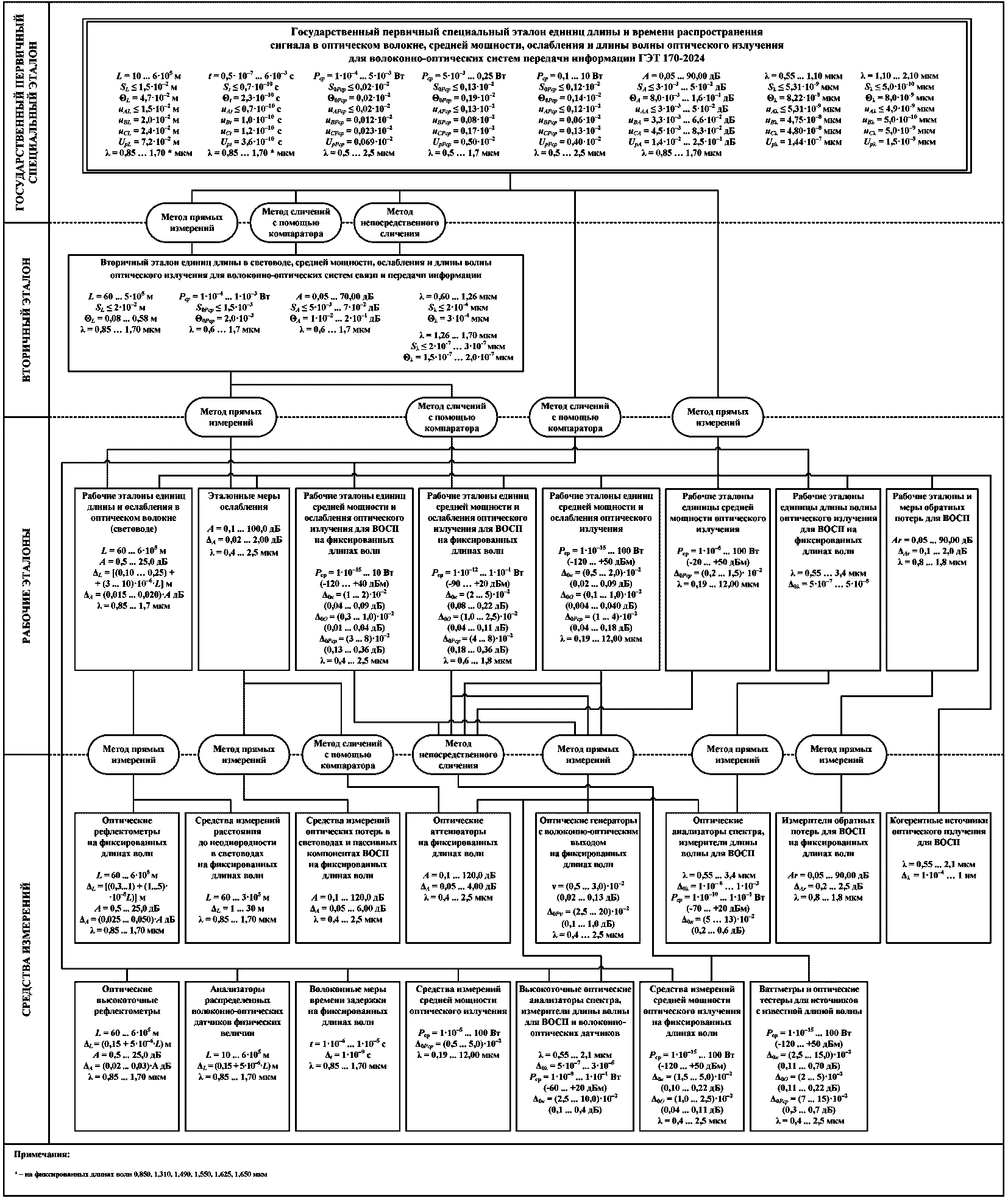

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ ДЛИНЫ И ВРЕМЕНИ РАСПРОСТРАНЕНИЯ СИГНАЛА В ОПТИЧЕСКОМ ВОЛОКНЕ, СРЕДНЕЙ МОЩНОСТИ, ОСЛАБЛЕНИЯ И ДЛИНЫ ВОЛНЫ ОПТИЧЕСКОГО ИЗЛУЧЕНИЯ ДЛЯ ВОЛОКОННО-ОПТИЧЕСКИХ СИСТЕМ ПЕРЕДАЧИ ИНФОРМАЦИИ

5 Средства измерений
