Утверждена Приказом Федерального агентства по техническому регулированию и метрологии от 29 мая 2025 г. № 1039

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА

ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ АКТИВНОСТИ И ОБЪЕМНОЙ АКТИВНОСТИ БЕТА-АКТИВНЫХ ГАЗОВ

1 Область применения

Настоящая Государственная поверочная схема распространяется на средства измерений активности и объемной активности бета-активных газов в диапазоне от 5·103 до 1·1016 Бк/м3 и устанавливает порядок передачи единиц активности и объемной активности бета-активных газов от Государственного первичного эталона (эталонов, заимствованных из других поверочных схем) этим средствам измерений при помощи вторичных и рабочих эталонов средствам измерений с указанием показателей точности, и методов передачи единицы величины.

Допускается осуществлять передачу единиц величин средствам измерений непосредственно от государственного первичного эталона, вторичных и рабочих эталонов, что предусмотрено в настоящей поверочной схеме.

Чертеж Государственной поверочной схемы для средств измерений активности и объемной активности бета-активных газов представлен в приложении А.

2 Сокращения и обозначения

2.1 Сокращения:

ГПЭ — государственный первичный эталон;

ВЭТ — вторичный эталон;

НСП — неисключенная систематическая погрешность;

СКО — среднее квадратическое отклонение.

2.2 Обозначения:

Sо — относительное СКО результатов измерений;

S_{\Sigma o} — относительное суммарное СКО результатов измерений;

\theta_{o} — относительная неисключенная систематическая погрешность;

\Delta_{o} — предел допускаемой относительной погрешности;

uAо — относительная стандартная неопределенность, оцениваемая по типу A;

uBо — относительная стандартная неопределенность, оцениваемая по типу B;

uCо — суммарная относительная стандартная неопределенность;

Uо — относительная расширенная неопределенность при коэффициенте охвата k = 2.

3 Государственный первичный эталон

3.1 Государственный первичный эталон состоит из комплекса следующих средств измерений:

• радиометр-спектрометр с пропорциональным счетчиком;
• система наполнения газами;
• расходомер газа тепловой;
• секундомер электронный;
• установка для обеспечения воспроизведения и передачи единицы объемной активности нуклидов в бета-активных газах.

В основу работы ГПЭ положен метод абсолютных измерений активности нуклидов в бета-активных газах с применением пропорционального счетчика и косвенных измерений объемной активности, использующий значения единиц активности и объема газа, прослеживаемые к эталонам соответствующих единиц.

3.2 Государственный первичный эталон обеспечивает воспроизведение единиц:

3.2.1 активности нуклидов в бета-активных газах в объеме пропорционального счетчика в диапазоне от 5 до 3·104 Бк:

с относительным СКО результата измерений Sо, не превышающим 0,8·10-2 при 10 независимых измерениях;

с относительной НСП \theta_{o} , не превышающей 0,4·10-2;

с относительной стандартной неопределенностью, оцениваемой по типу A, uAо, не превышающей 0,8·10-2 при 10 независимых измерениях;

с относительной стандартной неопределенностью, оцениваемой по типу B, uBо, не превышающей 2,3·10-3;

с суммарной относительной стандартной неопределенностью uCо, не превышающей 8,3·10-3;

с относительной расширенной неопределенностью Uо при k = 2, не превышающей 1,7·10-2.

3.2.2 объемной активности нуклидов в бета-активных газах в диапазоне от 6·103 до 5·1013 Бк/м3:

с относительным СКО результата измерений Sо, не превышающим 0,8·10-2 при 10 независимых измерениях;

с относительной НСП \theta_{o} , не превышающей 1,5·10-2;

с относительной стандартной неопределенностью, оцениваемой по типу A, uAо, не превышающей 0,8·10-2 при 10 независимых измерениях;

с относительной стандартной неопределенностью, оцениваемой по типу B, uBо, не превышающей 0,6·10-2;

с суммарной относительной стандартной неопределенностью uCо, не превышающей 1,0·10-2;

с относительной расширенной неопределенностью Uо при k = 2, не превышающей 2,0·10-2.

3.3 ГПЭ применяют для передачи единицы объемной активности нуклидов в бета-активных газах вторичным, рабочим эталонам, высокоточным средствам измерений (средства измерений, предел погрешности которых менее 10%), радиометрам газов и средствам измерений объемной активности бета-активных газов в составе измерительных каналов стационарных систем радиационного контроля.

Передача единицы объемной активности нуклидов в бета-активных газах в диапазоне значений от 6·103 до 5·1013 Бк/м3 осуществляется методом прямых измерений с применением одного или нескольких реперных радиоактивных газов (Kr-85, H-3, C-14), в диапазоне значений от 5·1013 до 5·1016 Бк/м3 — методом косвенных измерений с применением радиационного источника гамма-излучения с относительной погрешностью измерений при передаче размера единицы, не превышающей 1,5·10-2.

4 Вторичные эталоны

4.1 В качестве вторичных эталонов единицы объемной активности нуклидов в бета-активных газах применяют радиометры газов в диапазоне измерений от 5·103 до 5·1016 Бк/м3.

Суммарное относительное СКО результатов измерений единицы объемной активности нуклидов в бета-активных газах S_{\Sigma o} при 10 независимых измерениях не должно превышать 2·10-2.

4.2 Вторичные эталоны применяют для передачи единицы объемной активности нуклидов в бета-активных газах рабочим эталонам и средствам измерений — радиометрам газов методом непосредственного сличения с применением средства сравнения — радиоактивного газа с относительной погрешностью измерений при передаче размера единицы, не превышающей 1·10-2.

5 Эталоны, заимствованные из других государственных (межгосударственных) поверочных схем

5.1 В качестве эталонов, заимствованных из других поверочных схем, применяют радионуклидные источники — рабочие эталоны 1-го или 2-го разрядов по ГОСТ 8.033-2023 и установки дозиметрические — рабочие эталоны 1-го, 2-го разрядов по ГПС, утвержденной приказом Федерального агентства по техническому регулированию и метрологии № 2273 от 26 сентября 2024 г.

5.2 Средства измерений (эталоны), заимствованные из других поверочных схем, применяют только для периодической поверки средств измерений методом косвенных измерений с применением радиационного источника гамма-излучения. Первичная поверка осуществляется методом непосредственного сличения с совместным применением радиоактивного газа и радионуклидных источников или дозиметрических установок для определения коэффициентов перехода.

6 Рабочие эталоны

6.1 В качестве рабочих эталонов объемной активности нуклидов в бета-активных газах применяют средства измерений (в том числе применяемые в качестве эталонов) — радиометры газов в диапазоне измерений от 5·103 до 5·1016 Бк/м3.

6.2 Предел допускаемой относительной погрешности рабочих эталонов составляет от 6·10-2 до 1·10-1.

6.3 Рабочие эталоны применяют для передачи единицы объемной активности бета-активных газов радиометрам газов и средствам измерений (в том числе в составе измерительных каналов систем радиационного контроля) методом непосредственного сличения с применением средства сравнения — радиоактивного газа с относительной погрешностью измерений при передаче размера единицы, не превышающей 1·10-2.

6.4 Соотношение между пределами допускаемой относительной погрешности применяемого эталона и рабочего эталона должно быть не более 1/3.

7 Средства измерений

7.1 В качестве средств измерений объемной активности нуклидов в бета-активных газах применяют высокоточные средства измерений радиометры газов и средства измерений объемной активности бета-активных газов в составе измерительных каналов стационарных систем радиационного контроля.

7.2 Предел допускаемой относительной погрешности \Delta_{o} средств измерений составляет от 5·10-2 до 6·10-1.

7.3 Соотношение между пределами допускаемой погрешности применяемого эталона и средства измерений должно быть не более 1/3.

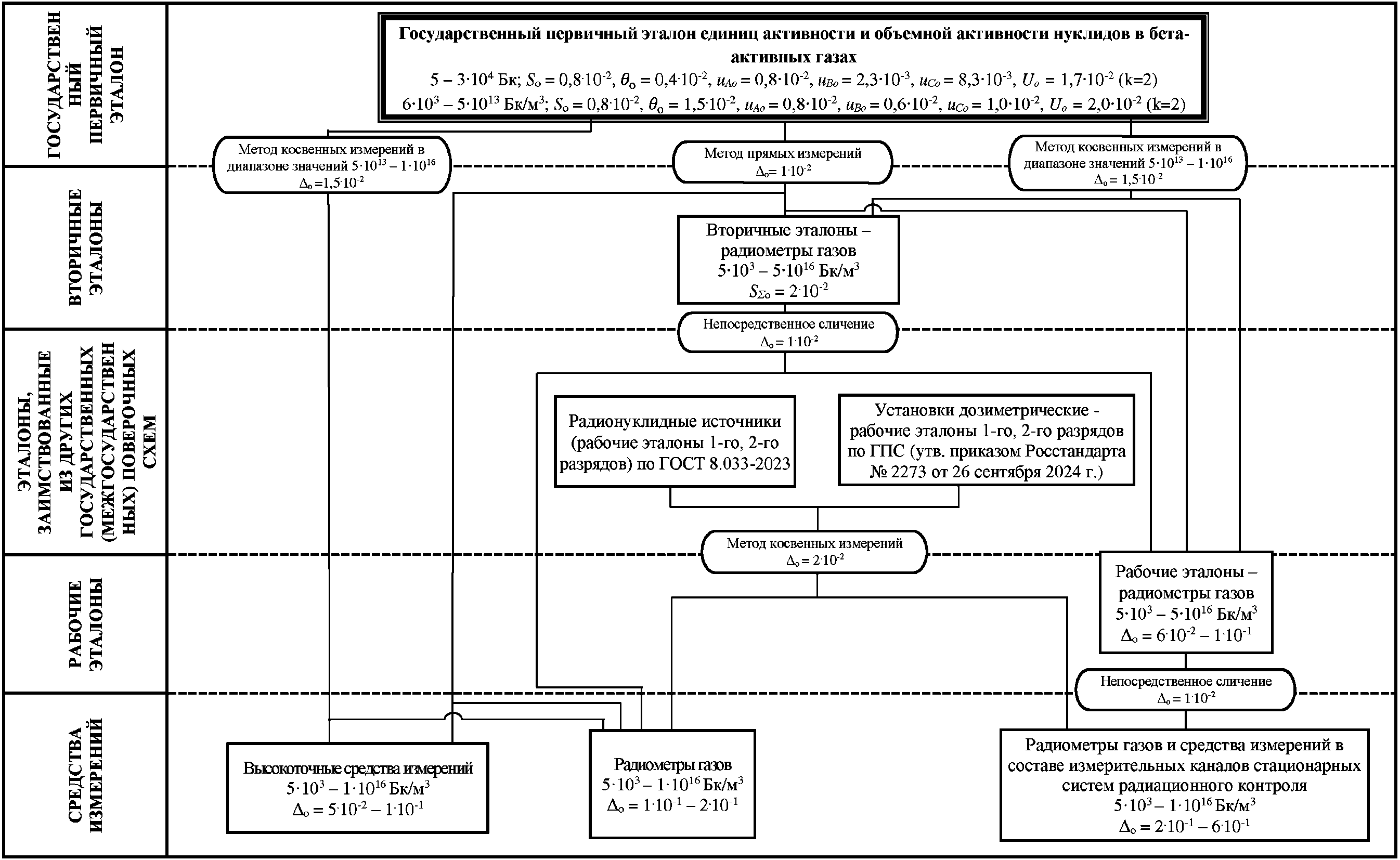

Приложение А (обязательное)

ГОСУДАРСТВЕННАЯ ПОВЕРОЧНАЯ СХЕМА ДЛЯ СРЕДСТВ ИЗМЕРЕНИЙ АКТИВНОСТИ И ОБЪЕМНОЙ АКТИВНОСТИ БЕТА-АКТИВНЫХ ГАЗОВ
