Нормы и расценки на сварочные работы. Сборник 68

(утв. Минэнерго СССР)

Разработаны отделом НОТ на монтаже оборудования Центра по научной организации труда и управления в энергетическом строительстве «Энергостройтруд».

ВВОДНАЯ ЧАСТЬ

1. Настоящий сборник содержит нормы и расценки на сварку конструкций и трубопроводов, не охваченные действующими ЕНиР и ВНиР.

2. Расценки в сборнике подсчитаны по часовым тарифным ставкам, установленным для рабочих, занятых в строительстве и на ремонтно-строительных работах без учета повышения тарифных ставок на работы с вредными (особо вредными) условиями труда. Тарификация работ произведена в соответствии с тарифно-квалификационным справочником работ и профессий рабочих, занятых в строительстве и на ремонтно-строительных работах (ТКС) 1969 г.

3. Производственные нормы и расценки сборника применяются на стройках в качестве местных и вводятся в действие руководителем строительно-монтажной организации по согласованию с комитетом профсоюза.

В необходимых случаях уровень норм для привязки их к местным условиям может корректироваться.

Величина изменения уровня норм должна быть технически обоснована.

4. Нормами настоящего сборника предусмотрена сварка монтажных соединений временно скрепленных при сборке болтами или прихваткой сваркой.

Прихватка сваркой, выполняемая при сборке стыков, нормами на сварочные работы не учтена и оплачивается дополнительно.

5. Нормами настоящего сборника учтено:

а) получение заданий, материалов и приспособлений;

б) содержание в порядке рабочего места;

в) ознакомление о технической документацией;

г) переходы исполнителей в пределах рабочей зоны до 100 м, связанные с подготовкой и завершением работы, организацией работы и рабочего места.

6. Нормами на сварочные работы учтен следующий состав работ:

• для ручной дуговой сварки: 1. Включение сварочных машин и установление режимов сварки. 2. Сварка и зачистка от шлака промежуточных и последнего слоев шва. 3. Проверка геометрических размеров шва и клеймение изделия. 4. Сдача работ СТК;
• для аргоно-дуговой сварки: 1. Заготовка и очистка присадочной проволоки. 2. Заготовка и заточка вольфрамовых электродов. 3. Настройка горелки. 4. Подключение редуктора к баллону с аргоном. 5. Протирка стыка ацетоном. 6. Сварка стыка. 7. Отключение горелки. 8. Проверка геометрических размеров шва и клеймение изделия. 9. Сдача работ СТК.

7. Нормами учитывается два положения стыков в пространстве:

• горизонтальное — при вертикальном положении трубопровода;
• вертикальное — при горизонтальном положении трубопровода.

8. Сварку стыков труб, расположенных наклонно к горизонтали под углом до 45°, следует нормировать как сварку вертикальных стыков, а под углом 45° и до 90° — как сварку горизонтальных стыков.

9. При сварке трубопроводов на местности с уклоном к горизонтали более 25° Н. вр. и Расц. следует умножать на 1,15.

10. Нормами предусмотрена сварка прямых стыков (перпендикулярных к оси трубы). При сварке косых стыков Н. вр. и Расц. умножать на 1,25.

11. Сварку стыков с подогревом зоны сварки следует нормировать по соответствующим параграфам настоящего сборника с умножением Н. вр. и Расц. на 1,35. Подогрев зон сварки следует нормировать дополнительно.

12. Нормы на сварку стыковых соединений приведены для соединений III категории по ОП 1513-72 и для всех видов сварных соединений тепловых и гидравлических электрических станций, для сварных соединений I и II категорий по ОП 1513-72 Н. вр. и Расц. умножать на 1,1.

13. При выполнении работ в стесненных условиях или в неудобном положении к Н. вр. и Расц. сборника могут применяться поправочные коэффициенты:

• при работе в траншеях, на эстакадах, с лесов, подмостей, приставных лестниц; при работе лежа или в согнутом положении, при затруднительном доступе к свариваемому стыку — до 1,25;
• при работе с навесных люлек и лестниц, а также с конструкций и оборудования, когда основным средством, предохраняющим от падения с высоты, являются монтажный предохранительный пояс — до 1,5.

Наличие указанных условий производства работ и величина поправочного коэффициента должны устанавливаться в каждом отдельном случае актом, утвержденным начальником строительно-монтажной организации по согласованию с комитетом профсоюза.

14. Нормами и расценками настоящего сборника предусмотрено выполнение работ на высоте до 25 м от уровня земли. При работе на высоте без использования лифтов свыше 25 до 40 м Н. вр. и Расц. следует умножать на 1,1; свыше 40 до 70 м — на 1,3; свыше 70 до 90 м — на 1,5; свыше 90 до 110 — на 1,8.

15. При работе внутри трубопроводов и закрытых емкостях Н. вр. и Расц. настоящего сборника умножать на:

а) при диаметре трубопровода или ширине емкости до 1 м — 1,5;

б) при диаметре трубопровода или ширине емкости более 1 м — 1,8;

в) при работе в боксах (помещениях) — 1,1.

Дежурство следует оплачивать дополнительно по ставке слесаря-монтажника 3 разр.

16. Нормами предусмотрена ручная дуговая сварка электродами с коэффициентом наплавки:

• малоуглеродистых и легированных конструкционных сталей перлитного класса — типа УОНИ — 9,5 г/А·ч;
• легированных теплоустойчивых сталей перлитного класса типа ЦЛ-39 — 9,5 г/А·ч;
• коррозионностойких сталей аустенитного класса типа ЭА-400/10у — 12 г/А·ч.

При сварке электродами с другими значениями коэффициентов наплавки к Н. вр. и Расц. следует применять следующие поправочные коэффициенты, приведенные в таблице.

Марки электродов	Коэффициент наплавки, г/А·ч	Коэффициент к Н. вр. и Расц.
Для сталей перлитного класса
ОЗС-З	15	0,52
АНО-5	11	0,75
УОНИ-13/45, УОНИ 13/45А, УОНИ-13/55, ЦУ-5, ТМУ-21у, ТМЛ-3у, ЦЛ 39	9,5	1,0
АНО-6, АНО-9, АНО-11, МР-3	8 — 8,5	1,1
АНО-3, АНО-4, ОЗС-4, ОЗС-11	8 — 8,5	1,15
Для сталей аустенитного класса
УОНИ 13/45, УОНИ 13/45А, УОНИ 13/55	9,5	1,4
Э-400/10у	12	1,0

17. Для каждой нормы приведены 2 — 3 расценки в зависимости от разряда работы.

Тарификацию работ следует производить в соответствии с данными, приведенными в таблице:

№ п/п	Тип трубопроводов в оборудования, а также условия выполнения работ	Разряд работ
1.	Трубопроводы технологические V категории сварка	4
2.	Трубные элементы паровых и водогрейных котлов с давлением до 4 МПа	5
3.	Трубопроводы технологические III и IV категорий, а также трубопроводы пара и воды III и IV категорий	5
4.	Сварные соединения III категории АЭС	5
5.	Углы оборудования гидротехнических сооружений — сварка на стендах	5
6.	Трубные элементы паровых котлов с давлением свыше 4 МПа	6
7.	Трубопроводы напорные, а также спиральные камеры гидроэлектростанций	6
8.	Углы оборудования гидротехнических сооружений — сварка на монтаже	6
9.	Трубопроводы технологические I и II категорий, а также трубопроводы пара и воды I и II категорий	6
10.	Сварные соединения II и I категорий АЭС	6

18. Если в организации применяются нормы более прогрессивные, чем предусмотренные настоящим сборником, то они должны быть сохранены.

19. Сборником предусмотрено выполнение работ электросварщиками ручной сварки, которые в дальнейшем для краткости именуются «Электросварщики».

Раздел I. СВАРКА ТРУБОПРОВОДОВ

Техническая часть

1. Нормами настоящего раздела предусмотрена сварка:

• трубопроводов из коррозионностойких сталей аустенитного класса, а также углеродистых и низколегированных конструкционных сталей перлитного класса, выполняемая при сооружении тепловых, атомных и гидравлических электрических станций.

2. Типы сварных соединений приняты по ГОСТ 16037-80, режимы сварки — в соответствии о Основными положениями по сварке и наплавке узлов и конструкций атомных электрических станций, опытных и исследовательских ядерных реакторов и установок ОП-1513-72 и руководящих и технических материалов по сварке при монтаже оборудования тепловых электрических станций (РТМ-1С-82) издания Минэнерго СССР.

3. Нормами предусмотрена сварка стыковых соединений по месту монтажа трубопроводов.

При выполнении сварки на сборочной площадке или в цехе предмонтажных работ, соответствующие Н. вр. и Расц. следует умножать на 0,9.

4. Нормами настоящего раздела учтена сварка только неповоротных стыков.

Сварку поворотных стыков нормировать по соответствующим Н. вр. и Расц. с умножением их на 0,75.

5. Приварку арматуры, литых фасонных деталей и фланцев, привариваемых к трубам встык, следует нормировать как сварку труб соответствующего диаметра с умножением Н. вр. и Расц. на 1,15.

6. При сварке нескольких близко расположенных ниток трубопроводов, что затрудняет манипулирование электрододержателя, а также затрудняет наблюдение сварщика за процессом сварки, Н. вр. и Расц. умножать на 1,25; при сварке пучка труб (труб поверхностей нагрева котлов) Н. вр. и Расц. умножать на 1,4.

7. Нормами и расценками § 1, 2 в 3 предусмотрена сварка стыков труб из легированных теплоустойчивых сталей.

При сварке труб из углеродистых сталей Н. вр. и Расц. указанных параграфов следует умножать на 0,83.

8. Поворачивание труб в процессе сварки Н. вр. и Расц. не предусмотрено и оплачивается особо.

Глава I. РУЧНАЯ ДУГОВАЯ СВАРКА

А. Легированные теплоустойчивые стали

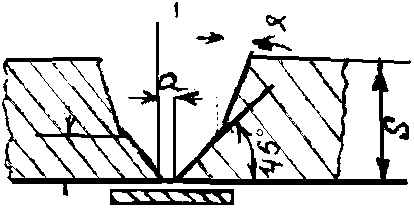

§ 1. Стыковое соединение с ломаным скосом кромок, одностороннее (ТР-6). Сварка по заваренному корню

Положение стыка	Разряд работ	Показатели	Наружный диаметр труб, мм
			133
			Толщина стенки, мм, до
			10	12	14	16	18	20	22	25	28	30	36
Вертикальное		Н. вр.	0,95	1,1	1,2	1,3	1,4	1,5	1,3	1,8	1,9	2	2,2	1
	5	Расц.	0-66,7	0-77,2	0-84,2	0-91,3	0-98,3	1-05	1-12	1-26	1-33	1-40	1-54
	6	Расц.	0-75	0-86,9	0-94,8	1-03	1-11	1-19	1-29	1-42	1-50	1-58	1-74
Горизонтальное		Н. вр.	1,2	1,4	1,6	1,8	1,9	2	2,2	2,4	2,5	2,6	2,9	2
	5	Расц.	0-84,2	0-98,3	1-12	1-26	1-33	1-40	1-54	1-68	1-76	1-83	2-04
	6	Расц.	0-94,0	1-11	1-26	1-42	1-50	1-58	1-74	1-90	1-98	2-05	2-29
			а	б	в	г	д	е	ж	з	и	к	л	N

Положение стыка	Разряд работ	Показатели	Наружный диаметр труб, мм
			140 — 150
			Толщина стенки, мм, до
			10	12	14	16	18	20	22	25	28	30	36
Вертикальное		Н. вр.	1	1,2	1,3	1,4	1,5	1,6	1,8	1,9	2	2,1	2,4	1
	5	Расц.	0-70,2	0-84,2	0-91,3	0-98,3	1-05	1-12	1-26	1-33	1-40	1-47	1-68
	6	Расц.	0-79	0-94,8	1-03	1-11	1-19	1-29	1-42	1-50	1-58	1-66	1-90
Горизонтальное		Н. вр.	1,3	1,5	1,7	1,8	2	2,1	2,3	2,5	2,6	2,7	3,1	2
	8	Расц.	0-91,3	1-06	1-19	1-26	1-40	1-47	1-61	1-76	1-83	1-90	2-18
	6	Расц.	1-03	1-19	1-3<...>	1-42	1-58	1-66	1-82	1-98	2-05	2-13	2-45
			м	н	о	п	р	с	т	у	ф	х	ц	N

Положение стыка	Разряд работ	Показатели	Наружный диаметр труб, мм
			152 — 160
			Толщина стенки, мм, до
			10	12	14	16	18	20	22	25	28	30	36
Вертикальное		Н. вр.	1,1	1,2	1,4	1,5	1,6	1,7	1,8	1,9	2	2,1	2,6	1
	5	Расц.	0-77,2	0-84,2	0-98,3	1-05	1-12	1-19	1-26	1-33	1-40	1-47	1-83
	6	Расц.	0-86,9	0-94,8	1-11	1-19	1-29	1-34	1-42	1-50	1-58	1-66	2-05
Горизонтальное		Н. вр.	1,4	1,6	1,8	1,9	2,1	2,2	2,3	2,5	2,6	2,7	3,4	2
	5	Расц.	0-98,3	1-12	1-26	1-33	1-47	1-54	1-61	1-76	1-83	1-90	2-39
	6	Расц.	1-11	1-29	1-42	1-50	1-66	1-74	1-82	1-98	2-05	2-13	2-69
			а	б	в	г	д	е	ж	з	и	к	л	N

Положение стыка	Разряд работ	Показатели	Наружный диаметр труб, мм
			165 — 170
			Толщина стенки, мм, до
			10	12	14	16	18	20	22	25	28	30	36	40	45
Вертикальное		Н. вр.	1,2	1,3	1,4	1,6	1,7	1,8	1,9	2	2,2	2,3	2,8	3,4	3,9	1
	5	Расц.	0-84,2	0-91,3	0-98,3	1-12	1-19	1-26	1-33	1-40	1-54	1-61	1-97	2-39	2-74
	6	Расц.	0-94,8	1-03	1-11	1-29	1-34	1-42	1-50	1-58	1-74	1-82	3-21	2-69	3-08
Горизонтальное		Н. вр.	1,6	1,7	1,9	2	2,2	2,4	2,5	2,6	2,9	3	3,7	4,5	5,1	2
	5	Расц.	1-12	1-19	1-33	1-40	1-54	1-68	1-76	1-83	2-04	2-11	2-60	3-16	3-58
	6	Расц.	1-29	1-34	1-50	1-58	1-74	1-90	1-98	2-05	2-29	2-37	2-92	3-56	4-03
			м	н	о	п	р	с	т	у	ф	х	ц	ч	ш	N

Положение стыка	Разряд работ	Показатели	Наружный диаметр труб, мм
			180 — 194
			Толщина стенки, мм, до
			10	12	14	16	18	20	22	25	28	30	36	40	45
Вертикальное		Н. вр.	1,3	1,4	1,5	1,6	1,7	1,3	2	2,1	2,4	2,6	3,2	3,8	4,4	1
	5	Расц.	0-91,3	0-98,3	1-05	1-12	1-19	1-33	1-40	1-47	1-68	1-83	2-25	2-67	3-09
	6	Расц.	1-03	1-11	1-19	1-29	1-34	1-50	1-58	1-66	1-90	2-05	2-53	3-00	3-48
Горизонтальное		Н. вр.	1,7	1,9	2	2,2	2,3	2,5	2,6	2,7	3,1	3,5	4,2	5	5,8	2
	5	Расц.	1-19	1-33	1-40	1-54	1-61	1-76	1-83	1-90	2-18	2-46	2-95	3-51	4-07
	6	Раса.	1-34	1-50	1-58	1-74	1-82	1-93	2-05	2-13	2-45	2-77	3-32	3-95	4-58
			а	б	в	г	д	е	ж	з	и	к	л	м	н	N

Положение стыка	Разряд работ	Показатели	Наружный диаметр труб, мм
			203 — 219
			Толщина стенки, мм, до
			10	12	14	16	18	20	22	25	28	30	36
Вертикальное		Н. вр.	1,4	1,5	1,6	1,7	1,8	2	2,2	2,4	2,7	3	3,6	1
	5	Расц.	0-98,3	1-05	1-12	1-19	1-26	1-40	1-54	1-68	1-90	2-11	2-53
	6	Расц.	1-11	1-19	1-29	1-34	1-42	1-58	1-74	1-90	2-13	2-37	2-84
Горизонтальное		Н. вр.	1,8	2	2,2	2,3	2,4	2,6	2,9	3,1	3,6	3,9	4,7	2
	5	Расц.	1-26	1-40	1-54	1-61	1-68	1-83	2-04	2-18	2-53	2-74	3-30
	6	Расц.	1-42	1-58	1-74	1-82	1-90	2-05	2-29	2-45	2-84	3-08	3-71
			а	б	в	г	д	е	ж	з	и	к	л	N

Положение стыка	Разряд работ	Показатели	Наружный диаметр труб, мм
			203 — 219
			Толщина стенки, мм, до
			40	45	50	55	60	65	70	75	80
Вертикальное		Н. вр.	4,3	5	5,3	6,6	7,4	8,2	9	10,5	12	1
	5	Расц.	3-02	3-51	4-07	4-63	5-19	5-76	6-32	7-37	8-42
	6	Расц.	3-40	3-95	4-58	5-21	5-85	6-48	7-11	8-30	3-48
Горизонтальное		Н. вр.	5,6	6,6	7,6	8,7	9,7	10,5	12	14	15,5	2
	5	Расц.	3-93	4-63	5-34	6-11	6-81	7-37	8-42	9-83	10-88
	6	Расц.	4-42	5-21	6-00	6-87	7-66	8-30	9-48	11-06	12-25
			м	н	о	п	р	с	т	у	ф	N

Положение стыка	Разряд работ	Показатели	Наружный диаметр труб, мм
			240 — 250
			Толщина стенки, мм, до
			10	12	14	16	18	20	22	25	28	30
Вертикальное		Н. вр.	1,5	1,6	1,8	1,9	2	2,1	2,4	2,8	3,2	3,5	1
	5	Расц.	1-05	1-12	1-26	1-33	1-40	1-47	1-68	1-97	2-25	2-46
	6	Расц.	1-19	1-29	1-42	1-50	1-58	1-66	1-90	2-21	2-53	2-77
Горизонтальное		Н. вр.	1,9	2,1	2,3	2,5	2,6	2,7	3,1	3,7	4,2	4,6	2
	5	Расц.	1-33	1-47	1-61	1-76	1-83	1-90	2-18	2-60	2-95	3-23
	6	Расц.	1-50	1-66	1-82	1-98	2-05	2-13	2-45	2-92	3-32	3-63
			а	б	в	г	д	е	ж	з	и	к	N

Положение стыка	Разряд работ	Показатели	Наружный диаметр труб, мм
			240 — 250
			Толщина стенки, мм, до
			36	40	45	50	55	60	65	70	75	80
Вертикальное		Н. вр.	4,3	5,1	6	6,9	7,9	8,9	9,9	11	12	13	1
	5	Расц.	3-02	3-58	4-21	4-84	5-55	6-25	6-95	7-72	8-42	9-13
	6	Расц.	3-40	4-03	4-74	5-45	6-24	7-03	7-82	8-69	9-48	10-27
Горизонтальное		Н. вр.	5,6	6,6	7,9	9	10,5	11,5	13	14,5	15,5	17	2
	5	Расц.	3-93	4-63	5-55	6-32	7-37	8-07	9-13	10-18	10-88	11-93
	6	Расц.	4-42	5-21	6-24	7-11	8-30	9-09	10-27	11-46	12-25	13-43
			л	м	н	о	п	р	с	т	у	ф	N

Положение стыка	Разряд работ	Показатели	Наружный диаметр труб, мм
			273 — 299
			Толщина стенки, мм, до
			10	12	14	16	18	20	22	25	28	30
Вертикальное		Н. вр.	1,6	1,7	1,9	2	2,1	2,4	2,8	3,3	3,7	4,1	1
	5	Расц.	1-12	1-19	1-33	1-40	1-47	1-68	1-97	2-32	2-60	2-88
	6	Расц.	1-29	1-34	1-50	1-58	1-66	1-90	2-21	2-61	2-92	3-24
Горизонтальное		Н. вр.	2	2,3	2,5	2,6	2,7	3,1	3,7	4,3	4,8	5,4	2
	5	Расц.	1-40	1-61	1-76	1-88	1-90	2-18	2-60	3-02	3-37	3-79
	6	Расц.	1-58	1-82	1-83	2-05	2-13	2-45	2-92	3-40	3-79	4-27
			а	б	в	г	д	е	ж	з	и	к	N

Положение стыка	Разряд работ	Показатели	Наружный диаметр труб, мм
			273 — 299
			Толщина стенки, мм, до
			36	40	45	50	55	60	65	70	75
Вертикальное		Н. вр.	5,1	6,1	7,2	8,3	9,5	10,5	12	13,5	14,5	1
	5	Расц.	3-58	4-28	5-05	5-83	6-67	7-37	8-42	9-48	10-18
	6	Расц.	4-03	4-82	5-69	6-56	7-51	8-30	9-48	10-67	11-46
Горизонтальное		Н. вр.	6,7	8	9,4	11	12,5	14	15,5	17,5	19	2
	5	Расц.	4-70	5-62	6-60	7-72	8-78	9-83	10-38	12-29	13-34
	6	Расц.	5-29	6-32	7-43	8-69	9-88	11-06	12-25	13-83	15-01
			л	м	н	о	п	р	с	т	у	N

Положение стыка	Разряд работ	Показатели	Наружный диаметр труб, мм
			325 — 377
			Толщина стенки, мм, до
			10	12	14	16	18	20	22	25	28	30
Вертикальное		Н. вр.	1,8	1,9	2,1	2,3	2,5	3	3,5	4	4,5	5,1	1
	5	Расц.	1-26	1-33	1-47	1-61	1-76	2-11	2-46	2-81	3-16	3-58
	6	Расц.	1-42	1-50	1-66	1-82	1-98	2-37	2-77	3-16	3-53	4-03
Горизонтальное		Н. вр.	2,3	2,5	2,8	3	3,3	3,9	4,6	5,2	5,9	6,7	2
	5	Расц.	1-61	1-76	1-97	2-11	2-32	2-74	3-23	3-65	4-14	4-70
	6	Расц.	1-82	1-98	2-21	2-37	2-61	3-08	3-63	4-11	4-66	5-29
			а	б	в	г	д	е	ж	з	и	к	N

Положение стыка	Разряд работ	Показатели	Наружный диаметр труб, мм
			325 — 377
			Толщина стенки, мм, до
			36	40	45	50	55	60	65	70	75
Вертикальное		Н. вр.	6,3	7,6	9	10,5	12	13,5	15	17	19	1
	5	Расц.	4-42	5-34	6-32	7-37	8-42	9-48	10-53	11-93	13-34
	6	Расц.	4-98	6-00	7-11	8-30	9-48	10-67	11-86	13-43	15-01
Горизонтальное		Н. вр.	8,2	10	11,5	14	15,5	17,5	19,5	22	25	2
	5	Расц.	5-76	7-02	8-07	8-83	10-88	13-29	13-69	15-44	17-55
	6	Расц.	6-48	7-90	9 09	11-06	13-25	13-83	15-41	17-38	19-75
			л	м	н	о	п	р	с	т	у	N

Положение стыка	Разряд работ	Показатели	Наружный диаметр труб, мм
			402 — 426
			Толщина стенки, мм, до
			10	12	14	16	18	20	22	25	28	30
Вертикальное		Н. вр.	2,1	2,3	2,7	3	3,4	3,6	4,2	4,8	5,4	6,1	1
	5	Расц.	1-47	1-61	1-90	2-11	2-39	2-53	2-95	3-37	3-79	4-28
	6	Расц.	1-66	1-82	2-13	2-37	2-69	2-84	3-32	3-79	4-27	4-82
Горизонтальное		Н. вр.	2,8	3	3,6	3,9	4,4	4,7	5,5	6,3	7	8	2
	5	Расц.	1-97	2-11	2-53	2-74	3-09	3-30	3-86	4-42	4-91	5-62
	6	Расц.	2-21	2-37	2-84	3-08	3-48	3-71	4-35	4-98	5-53	6-32
			а	б	в	г	д	е	ж	з	и	к	N

Положение стыка	Разряд работ	Показатели	Наружный диаметр труб, мм
			402 — 426
			Толщина стенки, мм, до
			36	40	45	50	55	60	65	70	75
Вертикальное		Н. вр.	7,6	9,1	11	12,5	14,5	16,5	18,5	22	23	1
	5	Расц.	5-34	6-39	7-72	8-78	10-18	11-58	12-99	15-44	16-15
	6	Расц.	6-00	7-19	8-69	9-88	11-46	13-04	14-62	17-38	18-17
Горизонтальное		Н. вр.	9,9	12	14,5	16,5	19	22	24	29	30	2
	5	Расц.	6-95	8-42	10-18	11-58	13-34	15-44	16-85	20-36	21-05
	6	Расц.	7-82	9-48	11-46	13-04	15-01	17-38	18-96	22-91	23-70
			л	м	н	о	п	р	с	т	у	N

Положение стыка	Разряд работ	Показатели	Наружный диаметр труб, мм
			450 — 465
			Толщина стенки, мм, до
			10	12	14	16	18	20	22	25	28	30
Вертикальное		Н. вр.	2,5	2,7	3,3	3,7	4,2	4,5	4,9	5,3	6,1	6,8	1
	5	Расц.	1-76	1-90	2-32	2-60	2-95	3-16	3-44	3-72	4-28	4-77
	6	Расц.	1-98	2-13	2-61	2-92	3-32	3-56	3-87	4-19	4-82	5-37
Горизонтальное		Н. вр.	3,3	3,6	4,3	4,8	5,5	5,9	6,4	6,9	8	8,9	2
	5	Расц.	2-32	2-53	3-02	3-37	3-86	4-14	4-49	4-84	5-62	6-25
	6	Расц.	2-61	2-84	3-40	3-79	4-35	4-66	5-06	5-45	6-32	7-03
			а	б	в	г	д	е	ж	з	и	к	N

Положение стыка	Разряд работ	Показатели	Наружный диаметр труб, мм
			450 — 465
			Толщина стенки, мм, до
			36	40	45	50	55	60	65	70	75
Вертикальное		Н. вр.	8,4	10	12	14	16	18	20	23	25,5	1
	5	Расц.	5-90	7-02	8-42	9-83	11-23	12-64	14-04	16-15	17-90
	6	Расц.	6-64	7-90	9-48	11-06	12-64	14-22	15-80	18-17	20-15
Горизонтальное		Н. вр.	11	13	15,5	17	21	24	26	30	33	2
	5	Расц.	7-72	9-13	10-88	11-93	14-74	16-85	18,25	21-06	23-17
	6	Расц.	8-69	10-27	13-25	13-43	16-59	18-96	20-54	23-70	26-77
			л	м	н	о	п	р	с	т	у	N

Положение стыка	Разряд работ	Показатели	Наружный диаметр труб, мм
			480 — 500
			Толщина стенки, мм, до
			10	12	14	16	18	20	22	25	28	30
Вертикальное		Н. вр.	2,5	2,8	3,5	4	4,4	4,8	5,2	5,7	6,5	7,3	1
	5	Расц.	1-76	1-97	2-46	2-81	3-09	3-37	3-65	4-00	4-56	5-12
	6	Расц.	1-98	2-21	2-77	3-16	3-48	3-79	4-11	4-50	5-14	5-77
Горизонтальное		Н. вр.	3,3	3,7	4,6	5,2	5,8	6,3	6,8	7,5	8,5	9,6	2
	5	Расц.	2-32	2-60	3-23	3-65	4-07	4-42	4-77	5-27	5-97	6-74
	6	Расц.	2-61	2-92	3-63	4-11	4-58	4-98	5-37	5-93	6-72	7-58
			а	б	в	г	д	е	ж	з	и	к	N

Положение стыка	Разряд работ	Показатели	Наружный диаметр труб, мм
			480 — 500
			Толщина стенки, мм, до
			36	40	45'	50	55	60	65	70	75
Вертикальное		Н. вр.	9	11	13	15	17,5	20	22	25	28	1
	5	Расц.	6-32	7-72	9-13	10-53	12-29	14-04	15-44	17-55	19-66
	6	Расц.	7-11	8-69	10-27	11-85	13-83	15-80	17-38	19-75	22-12
Горизонтальное		Н. вр.	12	14,5	17	19,5	23	26	29	33	37	2
	5	Расц.	8-42	10-18	11-93	13-69	16-15	18-25	20-36	23-17	25-97
	6	Расц.	9-48	11-46	13-43	15-41	18-17	20-54	22-91	26-07	29-23
			л	м	н	о	п	р	с	т	у	N

Положение стыка	Разряд работ	Показатели	Наружный диаметр труб, мм
			530 — 560
			Толщина стенки, мм, до
			10	12	14	16	18	20	22	25	28	30	36	40
Вертикальное		Н. вр.	2,6	3,2	3,9	4,4	4,9	5,3	5,8	6,4	7,4	8,2	10	12	1
	5	Расц.	1-83	3-25	2-74	3-09	3-44	3-72	4-07	4-49	5-19	5-76	7-02	8-42
	6	Расц.	2-05	2-53	3-08	3-48	3-87	4-13	4-58	5-06	5-85	6-48	7-90	9-48
Горизонтальное		Н. вр.	3,4	4,2	5,1	5,8	6,4	6,9	7,6	8,4	9,7	10,5	13	16	2
	5	Расц.	2-39	2-95	3-58	4-07	4-49	4-84	5-34	5-90	6-81	7-37	3-13	11-23
	6	Расц.	2-69	3-32	4-03	4-58	5-06	5-45	6-00	6-64	7-66	8-30	10-27	12-64
			а	б	в	г	д	е	ж	з	и	к	л	м	N

Положение стыка	Разряд работ	Показатели	Наружный диаметр труб, мм
			530 — 560
			Толщина стенки, мм, до
			45	50	55	60	65	70	75	80	85	90	95	100	110
Вертикальное		Н. вр.	14,5	17	19,5	22	25	28	31	34	38	41	45	49	56	1
	5	Расц.	10-18	11-93	13-69	15-44	17-55	19-66	21-76	23-87	26-68	28-78	31-59	34-40	39-31
	6	Расц.	11-46	13-43	15-41	17-38	19-75	22-12	24-49	26-86	30-02	32-39	35-55	38-71	44-24
Горизонтальное		Н. вр.	19	22	26	29	30	37	41	45	50	54	59	64	74	2
	5	Расц.	13-34	15-44	18-25	20-36	21-06	21-06	28-78	31-59	35-10	37-91	41-42	44-93	51-95
	6	Расц.	15-01	17-38	20-54	22-91	23-70	23-70	32-39	35-55	39-50	42-66	46-61	50-56	58-46
			н	о	п	р	с	т	у	ф	х	ц	ч	ш	щ	N

Положение стыка	Разряд работ	Показатели	Наружный диаметр труб, мм
			600 — 680
			Толщина стенки, мм, до
			10	12	14	16	18	20	22	25	28	30	36	40
Вертикальное		Н. вр.	2,8	3,5	4,3	4,9	5,5	6,1	6,6	7,1	8,1	9	11	13,5	1
	5	Расц.	1-97	2-46	3-02	3-44	3-86	4-28	4-63	4-98	5-69	6-32	7-72	9-48
	6	Расц.	2-21	2-77	3-40	3-87	4-35	4-82	5-21	5-61	6-40	7-11	8-69	10-67
Горизонтальное	1	Н. вр.	3,7	4,6	5,6	6,4	7,2	8	8,6	9,3	10,5	12	14,5	17,5	2
	5	Расц.	2-60	3-23	3-93	4-49	5-05	5-62	6-04	6-53	7-37	8-42	10-18	12-29
	6	Расц.	2-92	3-63	4-42	5-06	5-69	6-32	6-79	7-35	8-30	9-48	11-46	13-83
			а	б	в	г	д	е	ж	з	и	к	л	м	N

Положение стыка	Разряд работ	Показатели	Наружный диаметр труб, мм
			600 — 680
			Толщина стенки, мм, до
			45	50	55	60	65	70	75	80	85	90
Вертикальное		Н. вр.	16	18,5	21,5	24,5	28	31	34,5	38	42	46	1
	5	Расц.	11-23	12-99	15-09	17-20	19-66	21-76	24-22	26-68	29-48	32-29
	6	Расц.	12-64	14-62	16-99	19-36	22-12	24-49	27-26	30-02	33-18	36-34
Горизонтальное		Н. вр.	21	24	28	32	37	41	45	50	55	60	2
	5	Расц.	14-74	16-85	19-66	22-46	25-97	28-78	31-59	35-10	38-61	42-12
	6	Расц.	16-59	18-96	22-12	25-28	29-23	32-39	35-55	33-50	43-45	47-40
			н	о	п	р	с	т	у	ф	х	ц	N

§ 2. Стыковое соединение с криволинейным скосом кромок (под ус) (ТР-7а. Сварка по заваренному корню)

Положение стыка	Разряд работ	Показатели	Наружный диаметр труб, мм
			133
			Толщина стенки, мм, до
			10	12	14	16	18	20	22	25	28	30	36
Вертикальное		Н. вр.	1,2	1,4	1,5	1,6	1,7	1,8	1,9	2,1	2,3	2,4	3	1
	5	Расц.	0-84,2	0-98,3	1-05	1-12	1-19	1-26	1-33	1-47	1-61	1-68	2-11
	6	Расц.	0-94,8	1-11	1-19	1-29	1-34	1-42	1-50	1-66	1-82	1-90	2-37
Горизонтальное		Н. вр.	1.5	1,8	1,9	2,1	2,2	2,3	2,5	2,7	3	3,1	3,9	2
	5	Расц.	1-05	1-26	1-33	1-47	1-54	1-61	1-76	1-90	2-11	2-18	2-74
	6	Расц.	1-19	1-42	1-50	1-66	1-74	1-82	1-98	2-13	2-37	2-45	3-08
			а	б	в	г	д	е	ж	з	и	к	л	N

Положение стыка	Разряд работ	Показатели	Наружный диаметр труб, мм
			140 — 150
			Толщина стенки, мм, до
			10	12	14	16	18	20	22	25	28	30	36
Вертикальное		Н. вр.	1,3	1,5	1,6	1,7	1,8	1,9	2	2,2	2,5	2,7	3,3	1
	5	Расц.	0-91,3	1-05	1-12	1-19	1-26	1-33	1-40	1-54	1-76	1-90	2-32
	6	Расц.	1-03	1-19	1-29	1-34	1-42	1-50	1-58	1-74	1-98	2-13	2-61
Горизонтальное		Н. вр.	1,7	1,9	2,1	2,2	2,3	2,5	2,6	2,9	3,3	3,5	4,3	2
	5	Расц.	1-19	1-33	1-47	1-54	1-61	1-76	1-83	2-04	2-32	2-46	3-02
	6	Расц.	1-34	1-50	1-66	1-74	1-82	1-93	2-05	2-29	2-61	2-77	3-40
			м	н	о	п	р	с	т	у	ф	х	ц	N

Положение стыка	Разряд работ	Показатели	Наружный диаметр труб, мм
			152 — 160
			Толщина стенки, мм, до
			10	12	14	16	18	20	22	25	28	30	36
Вертикальное		Н. вр.	1,4	1,5	1,7	1,8	1,9	2	2,1	2,3	2,6	2,9	3,6	1
	5	Расц.	0-98,3	1-05	1-19	1-26	1-33	1-40	1-47	1-61	1-83	2-04	2-53
	6	Расц.	1-11	1-19	1-34	1-42	1-50	1-58	1-66	1-82	2-05	2-29	2-84
Горизонтальное		Н. вр.	1,3	2	2,2	2,4	2,5	2,6	2,7	3	3,4	3,8	4,7	2
	5	Расц.	1-33	1-40	1-54	1-63	1-76	1-83	1-90	2-11	2-39	2-67	3-30
	6	Расц.	1-50	1-58	1-74	1-90	1-98	2-05	2-13	2-37	2-69	3-00	3-71
			а	б	в	г	д	е	ж	з	и	к	л	N

Положение стыка	Разряд работ	Показатели	Наружный диаметр труб, мм
			165 — 170
			Толщина стенки, мм, до
			10	12	14	16	18	20	22	25	28	30	36	40	45
Вертикальное		Н. вр.	1,4	1,6	1,7	1.8	1,9	2	2,2	2,5	2,9	3,2	3,9	4,6	5,4	1
	5	Расц.	0-98,3	1-12	1-19	1-26	1-33	1-40	1-54	1-76	2-04	2-25	2-74	3-23	3-79
	6	Расц.	1-11	1-29	1-34	1-42	1-50	1-58	1-74	1-98	2-29	2-53	3-08	3-63	4-27
Горизонтальное		Н. вр.	1,9	2,1	2,2	2,4	2,5	2,6	2,9	3,3	3,8	4,2	5,1	6	7,1	2
	5	Расц.	1-33	1-47	1-54	1-68	1-76	1-83	2-04	2-32	2-67	2-95	3-58	4-21	4-28
	6	Расц.	1-50	1-66	1-74	1-90	1-98	2-05	2-29	2-61	3-00	3-32	4-03	4-74	5-61
			м	н	о	п	р	с	т	у	ф	х	ц	ч	ш	N

Положение стыка	Разряд работ	Показатели	Нарушай диаметр труб, мм
			180 — 194
			Толщина стенки, мм, до
			10	12	14	16	18	20	22	25	28	30	36	40	45
Вертикальное		Н. вр.	1,5	1,7	1,8	1.9	2	2,1	2,4	2,8	3,2	3,6	4,4	5,2	6,1	1
	5	Расц.	1-05	1-19	1-26	1-33	1-40	1-47	1-68	1-97	2-25	2-53	3-09	3-65	4-28
	6	Расц.	1-19	1-34	1-42	1-50	1-58	1-66	1-90	2-21	2-53	2-84	3-48	4-11	4-82
Горизонтальное		Н. вр.	1,9	2,2	2,4	2,5	2,6	2,7	2,6	3,7	4,2	4,7	5,8	6,8	8	2
	5	Расц.	1-33	1-54	1-68	1-76	1-83	1-90	2-18	2-60	2-95	3-30	4-07	4-77	5-62
	6	Расц.	1-50	1-74	1-90	1-98	2-05	2-13	2-45	2-92	3-32	3-71	4-58	5-37	6-32
			а	б	в	г	д	е	ж	з	и	к	л	м	н	N

Положение стыка	Разряд работ	Показатели	Наружный диаметр труб, мм
			203 — 219
			Толщина стенки, мм, до
			10	12	14	16	16	20	22	25	28	30
Вертикальное		Н. вр.	1,6	1,8	1,9	2	2,1	2,4	2,8	3,2	3,7	4,1	1
	5	Расц.	1-12	1-26	1-33	1-40	1-47	1,68	1-97	2-25	2-60	2-88
	6	Расц.	1-29	1-42	1-50	1-58	1-66	1-30	3-21	2-53	2-92	3-24
Горизонтальное		Н. вр.	2,1	2,3	2,5	2,6	2,7	3,1	3,7	4,2	4,8	5,4	2
	5	Расц.	1-47	1-61	1-76	1-83	1-90	2-18	2-60	2-95	3-37	3-79
	6	Расц.	1-66	1-82	1-38	2-05	2-13	2-45	2-92	3-32	3-79	4-27
			а	б	в	г	д	е	ж	з	и	к	N

Положение стыка	Разряд работ	Показатели	Наружный диаметр труб, мм
			203 — 219
			Толщина стенки, мм, до
			35	40	45	50	55	60	65	70	75	80
Вертикальное		Н. вр.	5	6	7	8,1	9,2	10,5	11,5	13	15	17	1
	5	Расц.	3-51	4-21	4-91	5-69	6-46	7-37	8-07	9-13	10-53	11-93
	6	Расц.	3-95	4-71	5-53	6-40	7-27	8-30	9-09	10-27	11-85	13-43
Горизонтальное		Н. вр.	6,6	7,9	8,8	10,5	12	14	15	17	19,5	22	2
	5	Расц.	4-68	5-56	6-46	7-37	8-42	9-83	10-53	11-93	13-69	15-44
	6	Расц.	5-21	6-24	7-27	8-30	9-48	11-06	11-85	13-43	15-41	17-38
			л	м	н	о	п	р	с	т	у	ф	N

Положение стыка	Разряд работ	Показатели	Наружный диаметр труб, мм
			240 — 250
			Толщина стенки, мм, до
			10	12	14	16	18	20	22	25	28	30
Вертикальное		Н. вр.	1,7	1,9	2,1	2,2	2,5	2,8	3,2	3,8	4,4	4,9	1
	5	Расц.	1-19	1-33	1-47	1-54	1-76	1-97	2-25	2-67	3-09	3-44
	6	Расц.	1-34	1-50	1-66	1-74	1-98	2-21	2-53	3-00	3-48	3-87
Горизонтальное		Н. вр.	3,3	2,5	2,7	2,9	3,3	3,7	4,2	5	5,7	6,4	2
	5	Расц.	1-61	1-76	1-90	2-04	2-32	2-00	2-95	3-51	4-00	4-49
	6	Расц.	1-82	1-93	2-13	2-29	2-61	2-92	3-32	3-95	4-50	5-06
			а	б	в	г	д	е	ж	з	и	к	N

Положение стыка	Разряд работ	Показатели	Наружный диаметр труб, мм
			240 — 250
			Толщина стенки, мм, до
			36	40	45	50	55	60	65	70	75	80
Вертикальное		Н. вр.	6	7,1	8,4	9,7	11	12,5	14	15,5	17	19	1
	5	Расц.	4-21	4-98	5-90	6-81	7-72	8-78	9-83	10-88	11-93	13-34
	6	Расц.	4-74	5-61	6-64	7-66	8-69	9-88	11-06	12-25	13-43	15-01
Горизонтальное		Н. вр.	7,9	9,3	11	12,5	14,5	16,5	18,5	20	22	25	2
	5	Расц.	5-55	6-53	7-72	8-78	10-18	11-58	12-99	14-04	15-44	17-55
	6	Расц.	6-24	7-35	8-69	9-88	11-46	13-04	14-62	15-80	17-38	19-75
			л	м	н	о	п	р	с	т	у	ф	N

Положение стыка	Разряд работ	Показатели	Наружный диаметр труб, мм
			273 — 299
			Толщина стенки, мм, до
			10	12	14	16	18	20	22	25	28	30
Вертикальное		Н. вр.	1,9	2,1	2,3	2,6	2,9	3,3	3,9	4,5	5,2	5,8	1
	5	Расц.	1-33	1-47	1-61	1-83	2-04	2-32	2-74	3-16	3-65	4-07
	6	Расц.	1-50	1-66	1-82	2-05	2-29	2-61	3-08	3-56	4-11	4-58
Горизонтальное		Н. вр.	2,5	2,7	3	3,4	3,8	4,3	5,1	5,9	6,8	7,6	2
	5	Расц.	1-76	1-90	2-11	2-39	2-67	3-02	3-58	4-14	4-77	5-34
	6	Расц.	1-98	2-13	2-37	2-69	3-00	3-40	4-03	4-66	5-37	6-00
			а	б	в	г	д	е	ж	з	и	к	N

Положение стыка	Разряд работ	Показатели	Наружный диаметр труб, мм
			273 — 299
			Толщина стенки, мм, до
			36	40	45	50	55	60	65	70	75
Вертикальное		Н. вр.	7,1	8,5	10	11,5	13,5	15	17	19	21	1
	5	Расц.	4-98	5-97	7-02	8-07	9-48	10-53	11-93	13-34	14-74
	6	Расц.	5-61	6-72	7-90	9-09	10-67	11-85	13-43	15-01	16-59
Горизонтальное		Н. вр.	9,2	11	13	15	17,5	19,5	22	25	27	2
	5	Расц.	6-46	7-72	9-13	10-53	12-29	13-69	15-44	17-55	18-95
	6	Расц.	7-27	8-69	10-27	11-85	13-83	15-41	17-38	19-75	21-33
			л	м	н	о	п	р	с	т	у	N

Положение стыка	Разряд работ	Показатели	Наружный диаметр труб, мм
			325 — 377
			Толщина стенки, мм, до
			10	12	14	16	18	20	22	25	28	30
Вертикальное		Н. вр.	2	2,4	2,9	3,2	3,6	4,1	4,8	5,6	6,4	7,2	1
	5	Расц.	1-40	1-68	2-04	2-25	2-53	2-88	3-37	3-93	4-49	5-05
	6	Расц.	1-58	1-90	2-29	2-53	2-84	3-24	3-79	4-42	5-06	5-69
Горизонтальное		Н. вр.	2,6	3,1	3,8	4,2	4,7	5,4	6,3	7,3	8,4	9,4	2
	5	Расц.	1-83	2-18	2-67	2-95	3-30	3-79	4-42	5-12	5-90	6-60
	6	Расц.	2-05	2-45	3-00	3-32	3-71	4-27	4-98	5-77	6-64	7-43
			а	б	в	г	д	е	ж	з	и	к	N

Положение стыка	Разряд работ	Показатели	Наружный диаметр труб, мм
			325 — 377
			Толщина стенки, мм, до
			36	40	45	50	55	60	65	70	75
Вертикальное		Н. вр.	8,8	10,5	12,5	14,5	17	19	21,5	24	27	1
	5	Расц.	6-18	7-37	8-78	10-18	11-93	13-34	15-09	16-85	18-95
	6	Расц.	6-95	8-30	9-88	11-46	13-43	15-01	16-99	18-96	21-33
Горизонтальное		Н. вр.	11,5	14	16,5	19	22	25	28	31	37	2
	5	Расц.	8-07	9-83	11-58	13-34	15-44	17-55	19-66	21-76	25-97
	6	Расц.	9-09	11-06	13-04	15-01	17-38	19-75	22-12	24-49	29-23
			л	м	н	о	п	р	с	т	у	N

Положение стыка	Разряд работ	Показатели	Наружный диаметр труб, мм
			402 — 426
			Толщина стенки, мм, до
			10	12	14	16	18	20	22	25	28	30
Вертикальное		Н. вр.	2,2	2,9	3,4	3,8	4,3	4,9	5,7	6,7	7,8	8,6	1
	5	Расц.	1-54	2-04	2-39	2-67	3-02	3-44	4-00	4-70	5-48	6-04
	6	Расц.	1-74	2-29	2-69	3-00	3-40	3-87	4-50	5-29	6-16	6-79
Горизонтальное		Н. вр.	2,9	3,8	4,5	5	5,6	6,4	7,5	8,8	10	11	2
	5	Расц.	2-04	2-67	3-16	3-51	3-93	4-49	5-27	6-18	7-02	7-72
	6	Расц.	2-29	3-00	3-56	3-95	4-42	5-06	5-93	6-95	7-90	8-69
			а	б	в	г	д	е	ж	з	и	к	N

Положение стыка	Разряд работ	Показатели	Наружный диаметр труб, мм
			402 — 426
			Толщина стенки, мм, до
			36	40	45	50	55	60	65	70	75
Вертикальное		Н. вр.	10,5	12,5	15	17,5	20	23	26	29	32,5	1
	5	Расц.	7-37	8-78	10-53	12-29	14-04	16-15	18-25	20-36	22-82
	6	Расц.	8-30	9-88	11-85	13-83	15-80	18-17	20-54	22-91	25-68
Горизонтальное		Н. вр.	14	16-5	19,5	23	26	30	34	38	42	2
	5	Расц.	9-83	11-58	13-69	16-15	18-25	21-06	23-87	26-68	32-29
	6	Расц.	11-06	13-04	15-41	18-17	20-54	23-70	26-86	30-02	36-34
			л	м	н	о	п	р	с	т	у	N

Положение стыка	Разряд работ	Показатели	Наружный диаметр труб, мм
			450 — 465
			Толщина стенки, мм, до
			10	12	14	16	18	20	22	25	28	30
Вертикальное		Н. вр.	2,4	3,1	3,7	4,2	4,7	5	6	7,3	8,5	9,3	1
	5	Расц.	1-68	2-18	2-60	2-95	3-30	3-51	4-21	5-12	5-97	6-53
	6	Расц.	1-90	2-45	2-92	3-32	3-71	3-95	4-74	5-77	6-72	7-35
Горизонтальное		Н. вр.	3,1	4,1	4,9	5,5	6,1	6,5	7,9	9,6	11	12	2
	5	Расц.	2-18	2-88	3-44	3-86	4-28	4-56	5-55	6-74	7-72	8-42
	6	Расц.	2-45	3-24	3-87	4-35	4-82	5-14	6-24	7-58	8-69	9-48
			а	б	в	г	д	е	ж	з	и	к	N

Положение стыка	Разряд работ	Показатели	Наружный диаметр труб, мм
			450 — 465
			Толщина стенки, мм, до
			36	40	45	50	55	60	65	70	75	80
Вертикальное		Н. вр.	11,5	14	17	19,5	22,5	26	29	32,5	36,5	40	1
	5	Расц.	8-07	9-83	11-93	13-69	15-80	18-25	20-36	22-82	25-62	<...>8-08
	6	Расц.	9-09	11-06	13-43	15-41	17-78	20-54	22-91	25-68	28-84	31-60
Горизонтальное		Н. вр.	15	18,5	22	25	30	34	38	42	47	52	2
	5	Расц.	10-53	12-99	15-44	17-55	21-06	23-87	26-68	29-48	32-99	36-50
	6	Расц.	11-85	14-62	17-38	19-75	23-70	26-86	30-02	33-18	37-13	41-08
			л	м	н	о	п	р	с	т	у	ф	N

Положение стыка	Разряд работ	Показатели	Наружный диаметр труб, мм
			480 — 500
			Толщина стенки, мм, до
			10	12	14	16	18	20	22	25	28	30
Вертикальное		Н. вр.	2,7	3,4	4	4,6	5	5,8	6,8	8	9,1	10	1
	5	Расц.	1-90	2-39	2-31	3-23	3-51	4-07	4-77	5-62	6-39	7-02
	6	Расц.	2-13	2-69	3-16	3-63	3-95	4-58	5-37	6-32	7-19	7-90
Горизонтальное		Н. вр.	3,5	4,5	5,2	6	6,6	7,6	8,9	10,5	12	13	2
	5	Расц.	2-46	3-16	3-65	4-21	4-63	5-34	6-25	7-37	8-42	9-13
	6	Расц.	2-77	3-56	4-11	4-74	5-21	6-00	7-03	8-30	9-48	10-27
			а	б	в	г	д	е	ж	з	и	к	N

Положение стыка	Разряд работ	Показатели	Наружный диаметр труб, мм
			480 — 500
			Толщина стенки, мм, до
			36	40	45	50	55	60	65	70	75
Вертикальное		Н. вр.	12,5	15	18	21	24,5	28	31,5	35	39	1
	5	Расц.	8-78	10-53	12-64	14-74	17-20	19-66	22-11	24-57	27-38
	6	Расц.	9-88	11-85	14-22	16-59	19-36	22-12	24-89	27-65	30-81
Горизонтальное		Н. вр.	16,5	19,5	24	27	32	37	41	46	51	2
	5	Расц.	11-58	13-69	16-85	18-95	22-46	25-97	28-78	32-29	35-80
	6	Расц.	13-04	15-41	18-96	21-33	25-28	29-23	32-39	36-34	40-29
			л	м	н	о	п	р	с	т	у	N

Положение стыка	Разряд работ	Показатели	Наружный диаметр труб, мм
			530 — 560
			Толщина стенки, мм, до
			10	12	14	16	18	20	22	25	28	30	36	40	45
Вертикальное		Н. вр.	3	3,8	4,5	5,1	5,7	6,5	7,6	8,9	10	11,5	14	17	20	1
	5	Расц.	2-11	2-67	3-16	3-58	4-00	4-56	5-34	6-25	7-02	8-07	9-83	11-93	14-04
	6	Расц.	2-37	3-00	3-56	4-03	4-50	5-14	6-00	7-03	7-90	9-09	11-06	13-43	15-80
Горизонтальное		Н. вр.	3,9	5	5,9	6,7	7,5	8,5	10	11,5	13	15	18,5	22	26	2
	5	Расц.	2-74	3-51	4-14	4-70	5-27	5-97	7-02	8-07	9-13	10-53	12-99	15-44	18-25
	6	Расц.	3-08	3-95	4-66	5-29	5-93	6-72	7-90	9-09	10-27	11-85	14-62	17-38	20-54
			а	б	в	г	д	е	ж	з	и	к	л	м	н	N

Положение стыка	Разряд работ	Показатели	Наружный диаметр труб, мм
			530 — 560
			Толщина стенки, мм, до
			50	55	60	65	70	75	80	85	90	95	100	110
Вертикальное		Н. вр.	23,5	27,5	31	35,5	40	44	49	54	59	64	70	81	1
	5	Расц.	16-50	19-31	21-76	24-92	28-08	30-89	34-40	37-91	41-42	44-93	49-14	56-86
	6	Расц.	18-57	21-73	24-49	28-05	31-60	34-76	38-71	42-66	46-61	50-56	55-30	63-99
Горизонтальное		Н. вр.	31	36	40,5	46,5	52	58	64	71	77	84	92	105	2
	5	Расц.	21-76	25-27	28-43	32-64	36-50	40-72	44-93	49-84	54-05	58-97	64-58	73-71
	6	Расц.	24-49	28-44	32-00	36-74	41-08	45-82	50-56	56-09	60-83	66-36	72-68	82-95
			о	п	р	с	т	у	ф	х	ц	ч	ш	щ	N

Положение стыка	Разряд работ	Показатели	Наружный диаметр труб, мм
			600 — 680
			Толщина стенки, мм, до
			10	12	14	16	18	20	22	25	28	30	36	40	45
Вертикальное		Н. вр.	3,3	4,2	5	5,6	6,3	7,5	8,4	9,8	11,5	12,5	15,5	19	22,5	1
	5	Расц.	2-32	2-95	3-51	3-93	4-42	5-05	5-90	6-88	8-07	8-78	10-88	13-24	15-80
	6	Расц.	2-61	3-32	3-95	4-42	4-98	5-69	6-64	7-74	9-09	9-88	12-25	15-01	17-78
Горизонтальное		Н. вр.	4,3	5,6	6,5	7,3	8,2	9,4	11	13	15	16,5	20	25	29,5	2
	5	Расц.	3-02	3-86	4-58	5-12	5-76	6-60	7-72	9 13	10-53	11-58	14-04	17-55	20-71
	6	Расц.	3-40	4-35	5-14	5-77	6-48	7-43	8-69	10-27	11-85	13-04	15-80	19-75	23-31
			а	б	в	г	д	е	ж	з	и	к	л	м	н	N

Положение стыка	Разряд работ	Показатели	Наружный диаметр труб, мм
			600 — 680
			Толщина стенки, мм, до
			50	55	60	65	70	75	80	85	90
Вертикальное		Н. вр.	26,5	30,5	34,5	39,5	44	49	54	60	66	1
	5	Расц.	18-60	21-41	24-22	27-73	30-89	34-40	37-91	42-12	46-33
	6	Расц.	20-94	24-10	27-26	31-21	34-76	38-71	42-60	47-40	52-14
Горизонтальное		Н. вр.	34,5	40	45	52	58	64	71	78	86	2
	5	Расц.	24-22	28-08	31-59	36-50	40-72	44-93	49-84	54-76	60-37
	6	Расц.	27-26	31-60	35-55	41-08	45-82	50-56	56-09	61-62	67-94
			о	п	р	с	т	у	ф	х	ц	N

§ 3. Сварка корня шва

Положение стыка	Разряд работ	Показатели	Наружный диаметр труб, мм
			121 — 133
			Толщина стенки, мм, до
			4	8	16	25	40
Вертикальное		Н. вр.	0,15	0,12	0,1	0,08	0,05	1
	4	Расц.	0-09,4	0-07,5	0-06,3	0-05	0-03,1
	5	Расц.	0-10,5	0-08,4	0-07	0-05,6	0-03,5
	6	Расц.	0-111,9	0-09,5	0-07,9	0-06,3	0-04
Горизонтальное		Н. вр.	0,17	0,14	0,14	0,1	0,07	2
	4	Расц.	0-10,6	0-08,8	0-08,8	0-06,3	0-04,4
	5	Расц.	0-11,9	0-09,8	0-09,8	0-07	0-04,9
	6	Расц.	0-13,4	0-11,1	0-11,1	0-07,9	0-05,5
			а	б	в	г	д	N

Положение стыка	Разряд работ	Показатели	Наружный диаметр труб, мм
			140 — 150
			Толщина стенки, мм, до
			4	8	16	25	40
Вертикальное		Н. вр.	0,17	0,15	0,12	0,09	0,07	1
	4	Расц.	0-10,6	0-09,4	0-07,5	0-05,6	0-04,4
	5	Расц.	0-11,9	0-10,5	0-08,4	0-06,3	0-04,9
	6	Расц.	0-13,4	0-11,9	0-09,5	0-07,1	0-05,5
Горизонтальное		Н. вр.	0,2	0,17	0,15	0,12	0,09	2
	4	Расц.	0-12,5	0-10,6	0-09,4	0-07,5	0-05,6
	5	Расц.	0-14	0-11,9	0-10,5	0-08,4	0-06,3
	6	Расц.	0-15,8	0-13,4	0-11,9	0-09,5	0-07,1
			а	б	в	г	д	N

Положение стыка	Разряд работ	Показатели	Наружный диаметр труб, мм
			152 — 160
			Толщина стенки, мм, до
			4	8	16	25	40
Вертикальное		Н. вр.	0,18	0,16	0,12	0,09	0,07	1
	4	Расц.	0-11,3	0-10	0-07,5	0-05,6	0-04,4
	5	Расц.	0-12,6	0-11,2	0-08,4	0-06,3	0-04,9
	6	Расц.	0-14,2	0-12,6	0-09,5	0-07,1	0-05,5
Горизонтальное		Н. вр.	0,21	0,18	0,15	0,12	0,09	2
	4	Расц.	0-13,1	0-11,3	0-09,4	0-07,5	0-05,6
	5	Расц.	0-14,7	0-12,6	0-10,5	0-08,4	0-06,3
	6	Расц.	0-16,6	0-14,2	0-11,9	0-09,5	0-07,1
			а	б	в	г	д	N

Положение стыка	Разряд работ	Показатели	Наружный диаметр труб, мм
			165 — 170				180 — 194
			Толщина стенки в мм, до
			8	16	25	40	8	16	25	45
Вертикальное		Н. вр.	0,17	0,14	0,12	0,09	0,19	0,14	0,12	0,09	1
	4	Расц.	0-10,6	0-08,8	0-07,5	0-05,6	0-11,9	0-08,8	0-07,5	0-05,6
	5	Расц.	0-11,9	0-09,8	0-08,4	0-06,3	0-13,3	0-09,8	0-08, 4	0-06,3
	6	Расц.	0-13,4	0-11,1	0-09,5	0-07,1	0-15	0-11,1	0-09,5	0-07,1
Горизонтальное		Н. вр.	0,2	0,19	0,15	0,12	0,22	0,19	0,15	0,12	2
	4	Расц.	0-12,5	0-11,9	0-09,4	0-07,5	0-13,8	0-11,9	0-09,4	0-07,5
	5	Расц.	0-14	0-13,3	0-10,5	0-08,4	0-15,4	0-13,3	0-10,5	0-08,4
	6	Расц.	0-15,8	0-15	0-11,9	0-09,5	0-17,4	0-15	0-11,9	0-09,5
			а	б	в	г	д	е	ж	з	N

Положение стыка	Разряд работ	Показатели	Наружный диаметр труб, мм
			203-219
			Толщина стенки, мм, до
			8	12	20	35	50
Вертикальное		Н. вр.	0,21	0,18	0,14	0,12	0,1	1
	4	Расц.	0-13,1	0-11,3	0-08,8	0-07,5	0-06,3
	5	Расц.	0-14,7	0-12,6	0-09,8	0-08,4	0-07
	6	Расц.	0-16,6	0-14,2	0-11,1	0-09,5	0-07,9
Горизонтальное		Н. вр.	0,25	0,24	0,19	0,15	0,14	2
	4	Расц.	0-15,6	0-15	0-11,9	0-09,4	0-08,8
	5	Расц.	0-17,6	0-16,8	0-13,3	0-10,5	0-09,8
	6	Расц.	0-19,8	0-19	0-15	0-11,9	0-11,1
			а	б	в	г	д	N

Положение стыка	Разряд работ	Показатели	Наружный диаметр труб, мм
			240 — 250
			Толщина стенки, мм, до
			8	12	20	35	50
Вертикальное		Н. вр.	0,24	0,21	0,18	0,14	0,13	1
	4	Расц.	0-15	0-13,1	0-11,3	0-08,8	0-08,1
	5	Расц.	0-16,8	0-14,7	0-12,6	0-09,8	0-09,1
	6	Расц.	0-19	0-16,6	0-14,2	0-11,1	0-10,3
Горизонтальное		Н. вр.	0,27	0,27	0,24	0,19	0,17	2
	4	Расц.	0-16,8	0-16,9	0-15	0-11,9	0-10,6
	5	Расц.	0-19	0-19	0-16,8	0-13,3	0-11,9
	6	Расц.	0-21,3	0-21,3	0-19	0-15	0-13,4
			а	б	в	г	д	N

Положение стыка	Разряд работ	Показатели	Наружный диаметр труб, мм
			273 — 299
			Толщина стенки, мм, до
			8	12	20	35	50	70
Вертикальное		Н. вр.	0,28	0,23	0,21	0,18	0,16	0,13	1
	4	Расц.	0,17,5	0-14,4	0-13,1	0-11,3	0-10	0-08,1
	5	Расц.	0-19,7	0-16,1	0-14,7	0-12,6	0-11,2	0-09,1
	6	Расц.	0-22,1	0-18,2	0-16,6	0-14,2	0-12,6	0-10,3
Горизонтальное		Н. вр.	0,33	0,31	0,27	0,24	0,2	0,17	2
	4	Расц.	0-20,6	0-19,4	0-16,9	0-15	0-12,5	0-10,6
	5	Расц.	0-23,2	0-21,8	0-19	0-16,8	0-14	0-11,9
	6	Расц.	0-26,1	0-24,5	0-21,3	0-19	0-15,8	0-13,4
			а	б	в	г	д	е	N

Положение стыка	Разряд работ	Показатели	Наружный диаметр труб, мм
			325 — 377
			Толщина стенки, мм, до
			8	12	20	35	50	75
Вертикальное		Н. вр.	0,34	0,3	0,26	0,23	0,21	0,17	1
	4	Расц.	0-21,3	0-18,8	0-16,3	0-14,4	0-13,1	0-10,6
	5	Расц.	0-23,9	0-21,1	0-18,3	0-16,1	0-14,7	0-11,9
	6	Расц.	0-26,9	0-23,7	0-20,5	0-18,2	0-16,6	0-13,4
Горизонтальное		Н. вр.	0,39	0,38	0,34	0,31	0,27	0,22	2
	4	Расц.	0-24,4	0-23,8	0-21,3	0-19,4	0-16,9	0-13,8
	5	Расц.	0-27,4	0-26,7	0-23,9	0-21,8	0-19	0-15,4
	6	Расц.	0-30,8	0-30	0-26,9	0-24,5	0-21,3	0-17,4
			а	б	в	г	д	е	N

Положение стыка	Разряд работ	Показатели	Наружный диаметр труб, мм
			402 — 426
			Толщина стенки, мм, до
			8	12	20	35	50	75
Вертикальное		Н. вр.	0,4	0,34	0,31	0,29	0,26	0,22	1
	4	Расц.	0-25	0-21,3	0-19,4	0-18,1	0-16,3	0-13,8
	5	Расц.	0-28,1	0-23,9	0-21,8	0-20,4	0-18,3	0-15,4
	6	Расц.	0-31,6	0-26,9	0-24,5	0-22,9	0-20,5	0-17,4
Горизонтальное		Н. вр.	0,53	0,44	0,41	0,37	0,34	0,29	2
	4	Расц.	0-33,1	0-27,5	0-25,6	0-23,1	0-21,3	0-18,1
	5	Расц.	0-37,2	0-30,9	0-28,8	0-25	0-23,9	0-20,4
	6	Расц.	0-41,9	0-34,8	0-32,4	0-29,2	0-26,9	0-22,9
			а	б	в	г	д	е	N

Положение стыка	Разряд работ	Показатели	Наружный диаметр труб, мм
			450 — 465
			Толщина стенки, мм, до
			8	12	20	35	50	75
Вертикальное		Н. вр.	0,44	0,38	0,35	0,33	0,3	0,26	1
	4	Расц.	0-27,5	0-23,8	0-21,9	0-20,6	0-18,8	0-16,3
	5	Расц.	0-30,9	0-26,7	0-24,6	0-23,2	0-21,1	0-18,3
	6	Расц.	0-34,8	0-30	0-27,7	0-26,1	0-23,7	0-20,5
Горизонтальное		Н. вр.	0,58	0,49	0,46	0,43	0,39	0,34	2
	4	Расц.	0-36,3	0-30,6	0-28,8	0-26,9	0-24,4	0-21,3
	5	Расц.	0-40,7	0-34,4	0-32,3	0-30,2	0-27,4	0-23,9
	6	Расц.	0-45,8	0-38,7	0-36,3	0-34	0-30,8	0-26,9
			а	б	в	г	д	е	N

Положение стыка	Разряд работ	Показатели	Наружный диаметр труб, мм
			480 — 500
			Толщина стенки, мм, до
			8	12	20	35	50	75
Вертикальное		Н. вр.	0,46	0,4	0,38	0,36	0,33	0,29	1
	4	Расц.	0-28,8	0-25	0-23,8	0-22,5	0-20,6	0-18,1
	5	Расц.	0-32,3	0-28,1	0-26,7	0-25,3	0-23,2	0-20,4
	6	Расц.	0-34,8	0-31,6	0-30	0-28,4	0-26,1	0-22,9
Горизонтальное		Н. вр.	0,6	0,53	0,49	0,48	0,43	0,37	2
	4	Расц.	0-37,5	0-33,1	0-30,6	0-30	0-26,9	0-23,1
	5	Расц.	0-42,1	0-37,2	0-34,4	0-33,7	0-30,2	0-26
	6	Расц.	0-47,4	0-41,9	0-38,7	0-37,9	0-34	0-29,2
			а	б	в	г	д	е	N

Положение стыка	Разряд работ	Показатели	Наружный диаметр труб, мм
			550 — 560
			Толщина стенки, мм, до
			8	12	20	35	50	75	90	110
Вертикальное		Н. вр.	0,51	0,44	0,42	0,39	0,36	0,33	0,3	0,27	1
	4	Расц.	0-31,9	0-27,5	0-26,3	0-24,4	0-22,5	0-20,6	0-18,8	0-16,9
	5	Расц.	0-35,8	0-30,9	0-29,5	0-27,4	0-25,4	0-23,2	0-21,1	0-19
	6	Расц.	0-40,3	0-34,8	0-33,2	0-30,8	0-28,4	0-26,1	0-23,7	0-21,3
Горизонтальное		Н. вр.	0,66	0,58	0,54	0,51	0,48	0,43	0,39	0,36	2
	4	Расц.	0-41,3	0-36,3	0-33,8	0-31,9	0-30	0-26,9	0-24,4	0-22,5
	5	Расц.	0-46,3	0-40,7	0-37,9	0-35,8	0-33,7	0-30,2	0-27,4	0-25,4
	6	Расц.	0-52,1	0-45.8	0-42,7	0-40,3	0-37,9	0-34	0-30,8	0-28,4
			а	б	в	г	д	е	ж	з	N

Положение стыка	Разряд работ	Показатели	Наружный диаметр труб, мм
			600 — 680
			Толщина стенки, мм, до
			8	12	16	35	50	75	90
Вертикальное		Н. вр.	0,6	0,52	0,49	0,46	0,43	0,39	0,36	1
	4	Расц.	0-37,5	0-32,5	0-30,6	0-28,8	0-26,9	0-24,4	0-22,5
	5	Расц.	0-42,1	0-36,5	0-34,4	0-32,3	0-30,2	0-27,4	0-25,4
	6	Расц.	0-47,4	0-41,1	0-38,7	0-36,3	0-34	0-30,8	0-28,4
Горизонтальное		Н. вр.	0,78	0,68	0,65	0,6	0,56	0,51	0,48	2
	4	Расц.	0-48,8	0-42,5	0-40,6	0-3775	0-35	0-31,9	0-30
	5	Расц.	0-54,8	0-47,7	0-45,6	0-42,1	0-39,3	0-35,8	0-33,7
	6	Расц.	0-61,6	0-53,7	0-51,4	0-47,4	0-44,2	0-40,3	0-37,9
			а	б	в	г	д	е	ж	N

Положение стыка	Разряд работ	Показатели	Наружный диаметр труб, мм
			710 — 720
			Толщина стенки, мм, до
			8	12	16	35	50	75	90
Вертикальное		Н. вр.	0,66	0,56	0,55	0,51	0,48	0,46	0,43	1
	4	Расц.	0-41,3	0-35	0-34,4	0-31,9	0-30	0-28,8	0-26,9
	5	Расц.	0-46,3	0-39,3	0-38,6	0-35,8	0-33,7	0-32,3	0-30,2
	6	Расц.	0-52,1	0-44,2	0-43,5	0-40,3	0-37,9	0-36,3	0-34
Горизонтальное		Н. вр.	0,87	0,73	0,71	0,66	0,63	0,6	0,56	2
	4	Расц.	0-54,4	0-45,6	0-44,4	0-41,3	0-39,4	0-37,5	0-35
	5	Расц.	0-61,1	0-51,2	0-49,8	0-46,3	0-44,2	0-42,1	0-39,3
	6	Расц.	0-68,7	0-57,7	0-56,1	0-52,1	0-49,8	0-47,4	0-44,2
			а	б	в	г	д	е	ж	N

Положение стыка	Разряд работ	Показатели	Наружный диаметр труб, мм
			810 — 820
			Толщина стенки, мм, до
			8	12	16	25	45	60	80
Вертикальное		Н. вр.	0,74	0,64	0,61	0,59	0,<...>	0,63	0,52	1
	4	Расц.	0-46,3	0-40	0-34,4	0-33,9	0-35	0-33,1	0-32,5
	5	Расц.	0-51,9	0-44,9	0-42,2	0-41,4	0-39,5	0-37,2	0-36,5
	6	Расц.	0-58,5	0-50,6	0-48,2	0-46,6	0-44,2	0-41,9	0-41,1
Горизонтальное		Н. вр.	0,97	0,83	0,8	0,77	0,73	0,7	0,68	2
	4	Расц.	0-80,8	0-51,9	0-50	0-48,1	0-46,6	0-43,8	0-42,5
	5	Расц.	0-68,1	0-68,3	0-56,2	0-54,1	0-51,2	0-49,1	0-47,7
	6	Расц.	0-76,6	0-65,6	0-63,2	0-60,8	0-57,7	0-55,3	0-53,7
			а	б	в	г	д	е	ж	N

Положение стыка	Разряд работ	Показатели	Наружный диаметр труб, мм
			920
			Толщина стенки, мм, до
			8	12	16	20	35	45	70
Вертикальное		Н. вр.	0,82	0,72	0,69	0,66	0,64	0,62	0,5	1
	4	Расц.	0-51,3	0-045	0-43,1	0-41,3	0-40	0-38,8	0-36,9
	5	Расц.	0-57,6	0-50,5	0-48,4	0-46,3	044,9	0-43,5	0-41,4
	6	Расц.	0-64,8	0-56,9	0-54,5	0-52,1	0-60,6	0-49	0-46,6
Горизонтальное		Н. вр.	1,1	0,94	0,9	0,87	0,83	0,82	0,77	2
	4	Расц.	0-66,8	0-58,8	0-56,3	0-54,4	0-51,9	0-52,3	0-48,1
	5	Расц.	0-77,2	0-66	0-63,2	0-61,1	0-58,3	0-57,6	0-54,1
	6	Расц.	0-86,9	0-74,3	0-71,1	0-68,7	0-65,6	0-64,8	0-60,8
			а	б	г	г	д	е	ж	N

Положение стыка	Разряд работ	Показатели	Наружный диаметр труб, мм
			1020 — 1120
			Толщина стенки, мм, до
			8	12	16	35	50	60	70
Вертикальное		Н. вр.	0,94	0,81	0,76	0,74	0,72	0,7	0,69	1
	4	Расц.	0-58,8	0-50,26	0-47,6	0-46,1	0-46	0-43,8	0-43,1
	5	Расц.	0-66	0-56,9	0-53,4	0-51,9	0-50,5	0-49,1	0-48,4
	6	Расц.	0-74,3	0-64	0-60	0-58,4	0-56,9	0-56,3	0-54,5
Горизонтальное		Н. вр.	1,2	1,1	1	0,87	0,84	0,92	0,9	2
	4	Расц.	0-75	0-68,8	0-62,5	0-60,<...>	0-58,8	0-57,5	0-56,3
	5	Расц.	0-84,2	0-77,2	0-70,2	0-68,1	0-66	0-64,6	0-63,2
	6	Расц.	0-94,8	0-86,9	0-79	0-76,6	0-74,3	0-72,7	0-71,1
			а	б	в	г	д	е	ж	N

Положение стыка	Разряд работ	Показатели	Наружный диаметр труб, мм
			1220			1320 — 1420		1520 — 1630		1720 — 1820
			Толщина стенки, мм, до
			10	25	40	16	35	16	35	16	40
Вертикальное		Н. вр.	1	0,9	0,81	0,96	0,9	1,1	1	1,2	1,1	1
	4	Расц.	0-62,6	0-56,3	0-50,6	0-60	0-56,3	0-68,8	0-62,5	0-75	0-68,8
	5	Расц.	0-70,2	0-63,2	0-56,9	0-67,4	0-63,2	0-77,2	0-70,2	0-84,2	0-77,2
	6	Расц.	0-79	0-071,1	0-64	0-75,8	0-071,1	0-86,9	0-79	0-94,8	0-86,9
Горизонтальное		Н. вр.	1,3	1,2	1,1	1,3	1,2	1,5	1,4	1,6	1,5	2
	4	Расц.	0-31,3	0-75	0-68,8	0-81,3	0-75	0-93,8	0-87,5	1-00	0-93,8
	5	Расц.	0-91,3	0-84,2	0-77,2	0-91,3	0-84,2	1-05	0-98,3	1-12	1-05
	6	Расц.	1-03	0-94,6	0-86,9	1-03	0-94,8	1-19	1-11	1-26	1-19
			а	б	в	г	д	е	ж	з	и	N

Положение стыка	Разряд работ	Показатели	Наружный диаметр труб, мм
			2020 — 2220		2520 — 2620		2820
			Толщина стенки, мм, до
			16	40	12	40	12	40
Вертикальное		Н. вр.	1,4	1,3	1,6	1,4	1,7	1,6	1
	4	Расц.	0-87,5	0-31,3	1-00	0-87,5	1-06	1-00
	5	Расц.	0-88,8	0-91,3	1-12	0-98,3	1-19	1-12
	6	Расц.	1-11	1-03	1-26	1-11	1-34	1-26
Горизонтальное		Н. вр.	1,9	1,7	2	1,9	2,2	2	2
	4	Расц.	1-19	1-06	1-25	1-19	1-38	1-25
	5	Расц.	1-33	1-1 9	1-40	1-33	1-54	1-40
	6	Расц.	1-50	1-34	1-58	1-50	1-74	1-58
			а	б	в	г	д	е	N

Б. СТАЛИ УГЛЕРОДИСТЫЕ ПЕРЛИТНОГО КЛАССА

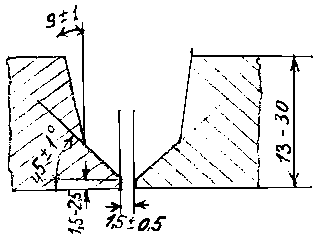

§ 4. Стыковое соединение с ломанным скосом кромок, одностороннее (С27. Сварка по заваренному корню)

Положение стыка	Разряд работ	Показатели	Наружный диаметр труб, мм
			219
			Толщина стенки, мм, до
			14	18	22	26	30
Вертикальное		Н. вр.	1,3	1,5	1,8	2	2,1	1
	5	Расц.	0-91,3	1-05	1-26	1-40	1-47
	6	Расц.	1-08	1-19	1-42	1-58	1-66
Горизонтальное		Н. вр.	1,8	2	2,3	2,5	2,7	2
	5	Расц.	1-26	1-40	1-61	1-76	1-90
	6	Расц.	1-42	1-58	1-82	1-98	2-13
			а	б	в	г	д	N

Положение стыка	Разряд работ	Показатели	Наружный диаметр труб, мм
			240 — 250
			Толщина стенки, мм, до
			14	18	22	26	30
Вертикальное		Н. вр.	1,8	1,7	1,9	2,1	2,3	1
	5	Расц.	1-05	1-19	1-33	1-47	1-61
	6	Расц.	1-19	1-34	1-50	1-6	1-82
Горизонтальное		Н. вр.	1,9	2,2	2,5	2,7	3	2
	5	Расц.	1-33	1-54	1-76	1-90	2-11
	6	Расц.	1-50	1-74	1-98	2-13	2-37
			е	ж	з	и	к	N

Положение стыка	Разряд работ	Показатели	Наружный диаметр труб, мм
			273 — 299
			Толщина стенки, мм, до
			14	18	22	26	30
Вертикальное		Н. вр.	1 6	1,8	2	2,3	2,7	1
	5	Расц.	1-12	1-26	1-40	1-61	1-99
	6	Расц.	1-26	1-42	1-58	1-32	2-13
Горизонтальное		Н. вр.	2,1	2,4	2,6	3	3,5	2
	5	Расц.	1-47	1-68	1-83	3-11	2-46
	6	Расц.	1-66	1-30	3-06	2-37	2-77
			а	б	в	г	д	N

Положение стыка	Разряд работ	Показатели	Наружный диаметр труб, мм
			325 — 377
			Толщина стенки, мм, до
			14	18	22	26	30
Вертикальное		Н. вр.	1,8	2	2,3	2,8	3,4	1
	5	Расц.	1-26	1-40	1-81	1-97	2-39
	6	Расц.	1-42	1-58	1-82	2-21	2-69
Горизонтальное		Н. вр.	2,3	2,5	3	3,7	4,6	2
	5	Расц.	1-61	1-76	2-11	2-60	3-16
	6	Расц.	1-82	1-38	2-37	2-9<...>	3-56
			е	ж	з	и	к	N

Положение стыка	Разряд работ	Показатели	Наружный диаметр труб, мм
			402 — 426
			Толщина стенки, мм, до
			14	18	22	26	30
Вертикальное		Н. вр.	2,1	2,4	2,7	3,3	4	1
	5	Расц.	1-47	1-68	1-90	2-32	2-81
	6	Расц.	1-66	1-90	2-13	2-61	3-16
Горизонтальное		Н. вр.	2,7	3,1	3,5	4,3	5,2	2
	5	Расц.	1-90	2-18	2-46	3-02	3-65
	6	Расц.	2-13	2-45	2-77	3-40	4-11
			а	б	в	г	д	N

§ 5. Стыковое соединение со скосом кромок одностороннее (С17)

Положение стыка	Разряд работ	Показатели	Наружный диаметр труб, мм
			720			810 — 830
			Толщина стенки, мм до
			6	8	10	6	8	10
Вертикальное		Н. вр.	2,1	2,6	3,3	2,2	2,8	3,7	1
	5	Расц.	1-47	1-83	2-32	1-54	1-97	2-60
	6	Расц.	1-66	2-05	2-61	1-74	2-21	2-92
Горизонтальное		Н. вр.	2,7	3,4	4,3	2,9	3,7	4,8	2
	5	Расц.	1-90	2-39	3-02	2-04	2-60	3-37
	6	Расц.	2-13	2-69	3-40	2-29	2-92	3-79
			а	б	в	г	д	е	N

Положение стыка	Разряд работ	Показатели	Наружный диаметр труб, мм
			920			1020 — 1120			1220
			Толщина стенки, мм до
			6	8	10	6	8	10	6	8	10
Вертикальное		Н. вр.	2,3	3,2	4,2	2,5	3,7	4,8	2,9	4,2	5,5	1
	5	Расц.	1-61	2-25	2-95	1-76	2-60	3-37	2-04	2-95	3-86
	6	Расц.	1-62	2-53	3-32	1-98	2-92	3-79	2-28	3-32	4-35
Горизонтальное		Н. вр.	3	4,2	5,5	3,3	4,3	6,3	3,8	5,5	7,2	2
	5	Расц.	2-11	2-35	3-86	2-32	3-37	4-42	2-67	3-86	5-05
	6	Расц.	2-37	3-32	4-35	2-61	3-79	4-98	3-00	4-35	5-69
			а	б	в	г	д	е	ж	з	и	N

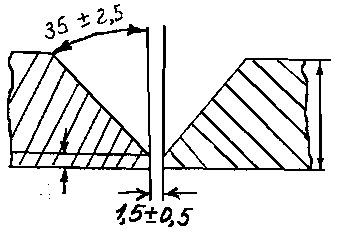

§ 6. Стыковое соединение с откосом кромок, одностороннее (С24. Сварка по заваренному корню)

Положение стыка	Разряд работ	Показатели	Наружный диаметр труб, мм
			377						402 — 426
			Толщина стенки, мм до
			6	8	10	12	14	16	6	8	10	12	14	16
Вертикальное		Н. вр.	2	2,3	3,1	4,2	5,4	6,8	2,2	2,4	3,4	4,6	5,9	7,4	1
	5	Расц.	1-40	1-61	2-18	2-95	3-79	4-77	1-54	1-68	2-39	3-23	4-14	5-19
	6	Расц.	1-58	1-82	2-45	3-32	4-27	5-37	1-74	1-90	2-69	3-63	4-66	5-85
Горизонтальное		Н. вр.	2,4	2,7	3,6	4,9	6,3	7,9	2,5	2,8	4	5,3	6,9	8,7	2
	5	Расц.	1-68	1-90	2-53	3-44	4-42	5-55	1-76	1-97	2-81	3-72	4-84	6-11
	6	Расц.	1-90	2-13	2-84	3-87	4-98	6-24	1-98	2-21	3-16	4-19	5-45	6-87
			а	б	в	г	д	е	ж	з	и	к	л	м	N

Положение стыка	Разряд работ	Показатели	Наружный диаметр труб, мм
			450 — 465						480 — 500
			Толщина стенки, мм до
			6	8	10	12	14	16	6	8	10	12	14	16
Вертикальное		Н. вр.	2,2	2,4	3,7	5	6,5	8,2	2,	2,5	4	5,4	7	8,8	1
	5	Расц.	1-54	1-68	2-60	3-51	4-56	5-76	1-61	1-76	2-81	3-79	4-91	6,18
	6	Расц.	1-74	1-90	2-92	3-95	5-14	6-48	1-82	1-98	3-16	4-27	5-53	6-95
Горизонтальное		Н. вр.	2,6	2,9	4,4	5,9	7,7	9,6	2,7	3	4,7	6,3	8,2	10,5	2
	5	Расц.	1-83	2-04	3-09	4-14	5-41	6-74	1-90	2-11	3-30	4-42	5-76	7-37
	6	Расц.	2-05	2-29	3-48	4-66	6-08	7-58	2-13	2-37	3-71	4-98	6-48	8-30
			а	б	в	г	д	е	ж	з	и	к	л	м	N

Положение стыка	Разряд работ	Показатели	Наружный диаметр труб, мм
			530 — 560						600 — 630
			Толщина стенки, мм, до
			6	8	10	12	14	16	6	8	10	12	14	16
Вертикальное		Н. вр.	2,4	2,9	4,5	6	7,8	9,8	2,6	3,2	5	6,8	8,9	11	1
	5	Расц.	1-68	2-04	3-16	4-21	5-48	6-88	2-25	2-25	3-51	4-77	6,25	7-72
	6	Расц.	1-90	2-29	3-56	4-74	6-16	7-74	2-53	2-53	3-95	5-37	7-03	8-69
Горизонтальное		Н. вр.	2,8	3,3	5,2	7	9,2	11,5	3,8	3,8	5,9	7,9	10,5	13	2
	5	Расц.	1-97	2-32	3-65	4-91	6-46	8-07	2-67	2-67	4-14	5-55	7-37	9-13
	6	Расц.	2-21	2-61	4-11	5-53	7-27	9-09	3-00	3-00	4-66	6-24	8-30	10-27
			а	б	в	г	д	е	ж	з	и	к	л	м	N

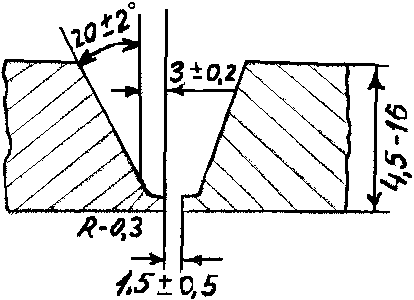

§ 7. Стыковое соединение с криволинейным скосом кромок, одностороннее (С-42. Сварка по заваренному корню)

Положение стыка	Разряд работ	Показатели	Наружный диаметр труб, мм
			57						60 — 65
			Толщина стенки, мм, до
			4	6	8	10	12	14	4	6	8	10	12	14
Вертикальное		Н. вр.	0,34	0,30,2	0,52	0,59	0,73	0,84	0,37	0,47	0,57	0,65	0,8	0,92	1
	5	Расц.	0-23,9	0-30,2	0-36,5	0-41,4	0-51,2	0-59	0-26	0-33	0-40	0-45,6	0-59,7	0-64,6
	6	Расц.	0-26,9	0-34	0-41,1	0-46,6	0-57,7	0-66,4	0-29,2	0-37,1	0-45	0-51,4	0-63,2	0-72,7
Горизонтальное		Н. вр.	0,44	0,56	0-66	0,77	0,96	1,1	0,48	0,61	0,75	0,85	1,1	1,2	2
	5	Расц.	0-30,9	0-39,3	0-47,7	0-54,1	0-67,4	0-77,2	0-33,7	0-42,8	0-52,7	0-59,7	0-77,2	0-84,2
	6	Расц.	0-34,8	0-44,2	0-53,7	0-60,8	0-75,8	0-86,9	0-37,9	0-48,2	0-59,3	0-67,2	0-86,9	0-94,8
			а	б	в	г	д	е	ж	з	и	к	л	м	N

Положение стыка	Разряд работ	Показатели	Наружный диаметр труб, мм
			68 — 76
			Толщина стенки, мм, до
			4	6	8	10	12	14	16
Вертикальное		Н. вр.	0,42	0,54	0,65	0,73	0,91	1,1	1,2	1
	5	Расц.	0-29,5	0-37,9	0-45,6	0-51,2	0-63,9	0-77,2	0-84,2
	6	Расц.	0-33,2	0-42,7	0-51,4	0-67,7	0-71,9	0-86,9	0-94,8
Горизонтальное		Н. вр.	0,55	0,7	0,85	0,95	1,2	1,4	1,5	2
	5	Расц.	0-38,6	0-49,1	0-59,7	0-66,7	0-84,2	0-98,3	1-05
	6	Расц.	0-43,5	0-56,3	0-67,2	0-75,1	0-94,8	1-11	1-19
			а	б	в	г	д	е	ж	N

Положение стыка	Разряд работ	Показатели	Наружный диаметр труб, мм
			80 — 89
			Толщина стенки, мм, до
			4	6	8	10	12	14	16
Вертикальное		Н. вр.	0,49	0,62	0,75	0,85	1,1	1,2	1,3	1
	5	Расц.	0-34,4	0-43,5	0-52,7	0-59,7	0-77,2	0-84,2	0-91,3
	6	Расц.	0-38,7	0-49	0-59,3	0-67,2	0-86,9	0-94,8	1-03
Горизонтальное		Н. вр.	0,64	0,81	1	1,1	1,4	1,5	1,7	2
	5	Расц.	0-44,9	0-56,9	0-70,2	0-77,2	0-98,3	1-05	1-19
	6	Расц.	0-50,6	0-64	0-79	0-86,9	1-11	1-19	1-34
			а	б	в	г	д	е	ж	N

Положение стыка	Разряд работ	Показатели	Наружный диаметр труб, мм
			90 — 102
			Толщина стенки, мм, до
			4	6	8	10	12	14	16
Вертикальное		Н. вр.	0,55	0,7	0,84	0,96	1,2	1,4	1,5	1
	5	Расц.	0-38,6	0-48,1	0-59	0-67,4	0-84,2	0-98,3	1-05
	6	Расц.	0-43,5	0-55,3	0-66,4	0-75,8	0-94,8	1-11	1-19
Горизонтальное		Н. вр.	0,72	0,92	1,1	1,3	1,5	1,8	1,9	2
	5	Расц.	0-50,5	0-64,6	0-77,2	0-91,3	1-05	1-26	1-33
	6	Расц.	0-56,9	0-72,7	0-86,9	1-03	1-19	1-42	1-50
			а	б	в	г	д	е	ж	N

Положение стыка	Разряд работ	Показатели	Наружный диаметр труб, мм
			108 — 114
			Толщина стенки, мм, до
			4	6	8	10	12	14	16
Вертикальное		Н. вр.	0,62	0,78	0,95	1	1,3	1,5	1,6	1
	5	Расц.	0-43,5	0-54,8	0-66,7	0-70,2	0-91,3	1-05	1-12
	6	Расц.	0-49	0-61,6	0-75,1	0-79	1-03	1-19	1-26
Горизонтальное		Н. вр.	0,8	1	1,2	1,3	1,7	2	2,1	2
	5	Расц.	0-56,1	0-70,2	0-84,2	0-91,3	1-19	1-40	1-47
	6	Расц.	0-63	0-79	0-94,8	1-03	1-34	1-58	1-66
			а	б	в	г	д	е	ж	N

Положение стыка	Разряд работ	Показатели	Наружный диаметр труб, мм
			121 — 133
			Толщина стенки, мм, до
			4	6	8	10	12	14	16
Вертикальное		Н. вр.	0,7	0,87	1,1	1,2	1,4	1,6	1,8	1
	5	Расц.	0-49,1	0-61,1	0-77,2	0-84,2	0-98,3	1-12	1-26
	6	Расц.	0-55,3	0-68,7	0-86,9	0-94,8	1-11	1-26	1-42
Горизонтальное		Н. вр.	0,91	1,2	1,4	1,6	1,9	2,1	2,3	2
	5	Расц.	0-63,9	0-84,2	0-98,3	1-12	1-33	1-47	1-61
	6	Расц.	0-71,9	0-94,8	1-11	1-26	1-50	1-66	1-82
			а	б	в	г	д	е	ж	N

Положение стыка	Разряд работ	Показатели	Наружный диаметр труб, мм
			140 — 150
			Толщина стенки, мм до
			4	6	8	10	12	14	16
Вертикальное		Н. вр.	0,78	0,97	1,2	1,3	1,6	1,8	1,9	1
	5	Расц.	0-54,8	0-68,1	0-84,2	0-91,3	1-12	1-26	1-33
	6	Расц.	0-61,6	0-76,6	0-94,8	1-03	1-26	1-42	1-50
Горизонтальное		Н. вр.	1	1,3	1,6	1,7	2	2,3	2,5	2
	5	Расц.	0-70,2	0-91,3	1-05	1-19	1-40	1-61	1-76
	6	Расц.	0-79	1-03	1-19	1-34	1-58	1-82	1-98
			а	б	в	г	д	е	ж	N

Положение стыка	Разряд работ	Показатели	Наружный диаметр труб, мм
			152 — 160
			Толщина стенки, мм, до
			4	6	8	10	12	14	16
Вертикальное		Н. вр.	0,83	1,1	1,3	1,4	1,7	1,9	2	1
	5	Расц.	0-58,3	0-77,2	0-91,3	0-98,3	1-19	1-33	1-40
	6	Расц.	0-65,6	0-86,9	1-03	1-11	1-34	1-50	1-58
Горизонтальное		Н. вр.	1,1	1,4	1,6	1,8	2,2	2,5	2,6	2
	5	Расц.	0-77,2	0-98,3	1-12	1-26	1-54	1-76	1-83
	6	Расц.	0-86,9	1-11	1-26	1-42	1-74	1-98	2-05
			а	б	в	г	д	е	ж	N

Положение стыка	Разряд работ	Показатели	Наружный диаметр труб, мм
			165 — 170
			Толщина стенки, мм, до
			6	8	10	12	14	16
Вертикальное		Н. вр.	1,1	1,3	1,5	1,8	2	2,1	1
	5	Расц.	0-77,2	0-91,3	1-05	1-26	1-40	1-47
	6	Расц.	0-86,9	1-03	1-19	1-42	1-58	1-66
Горизонтальное		Н. вр.	1,5	1,7	1,9	2,3	2,5	2,7	2
	5	Расц.	1-05	1-19	1-38	1-61	1-76	1-90
	6	Расц.	1-19	1-34	1-50	1-82	1-98	2-13
			а	б	в	г	д	е	N

Положение стыка	Разряд работ	Показатели	Наружный диаметр труб, мм
			180 — 194						203 — 219
			Толщина стенки, мм, до
			6	8	10	12	14	16	6	8	10	12	14	16
Вертикальное		Н. вр.	1,2	1,4	1,6	1,9	2,1	2,2	1,3	1,5	1,7	2	2,2	2,4	1
	5	Расц.	0-84,2	0-98,3	1-12	1-33	1-47	1-54	0-91,3	1-05	1-19	1-40	1-54	1-68
	6	Расц.	0-94,8	1-11	1-26	1-50	1-66	1-74	1-03	1-19	1-34	1-58	1-74	1-90
Горизонтальное		Н. вр.	1,5	1,9	2,1	2,5	2,7	2,9	1,7	2	2,2	2,6	2,9	3,1	2
	5	Расц.	1-05	1-33	1-47	1-76	1-90	2-04	1-19	1-40	1-54	1-83	2-04	2-18
	6	Расц.	1-19	1-50	1-66	1-98	2-13	2-29	1-34	1-58	1-74	2-05	2-29	2-45
			а	б	в	г	д	е	ж	з	и	к	л	м	N

Положение стыка	Разряд работ	Показатели	Наружный диаметр труб, мм
			240 — 250
			Толщина стенки, мм, до
			6	8	10	12	14	16
Вертикальное		Н. вр.	1,4	1,7	1,9	2,2	2,4	2,6	1
	5	Расц.	0-98,3	1-19	1-33	1-54	1-68	1-83
	6	Расц.	1-11	1-34	1-50	1-74	1-90	2-05
Горизонтальное		Н. вр.	1,9	2,2	2,5	2,9	3,1	3,5	2
	5	Расц.	1-33	1-54	1-76	2-04	2-18	2-46
	6	Расц.	1-50	1-74	1-96	2-29	2-45	2-77
			а	б	в	г	д	е	N

Положение стыка	Разряд работ	Показатели	Наружный диаметр труб, мм
			273 — 299						325
			Толщина стенки, мм, до
			6	8	10	12	14	16	6	8	10	12	14	16
Вертикальное		Н. вр.	1,6	1,8	2,1	2,4	2,6	2,7	1,7	2	2,2	2,5	2,7	3,1	1
	5	Расц.	1-12	1-26	1-47	1-68	1-83	1-90	1-19	1-40	1-54	1-76	1-90	2-18
	6	Расц.	1-26	1-42	1-66	1-90	2-05	2-13	1-34	1-58	1-74	1-98	2-13	2-45
Горизонтальное		Н. вр.	2	2,3	2,7	3,1	3,4	3,6	2,2	2,6	2,9	3,2	3,6	4	2
	5	Расц.	1-40	1-61	1-90	2-18	2-39	2-53	1-54	1-83	2-04	2-25	2-53	2-81
	6	Расц.	1-58	1-82	2-13	2-45	2-69	2-84	1-74	2-05	2-29	2-53	2-84	3-16
			а	б	в	г	д	е	ж	з	и	к	л	м	N

Глава II. РУЧНАЯ АРГОНО-ДУГОВАЯ СВАРКА

А. Стали углеродистые перлитного класса

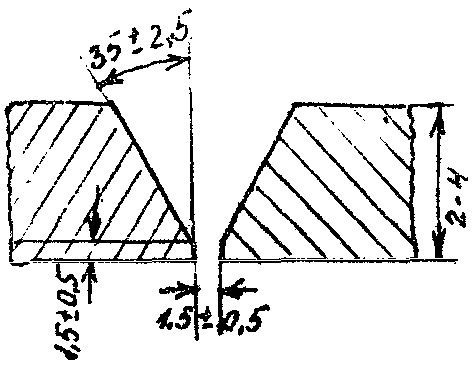

§ 8. Стыковое соединение со скосом кромок, одностороннее (С-28)

Положение стыка	Разряд работ	Показатели	Наружный диаметр труб, мм
			14 — 18			20 — 22			25 — 28
			Толщина стенки, мм, до
			2	4	6	3	4	6	3	4	6
Вертикальное		Н. вр.	0,09	0,1	0,11	0,1	0,11	0,14	0,12	0,14	0,18	1
	5	Расц.	0-06,8	0-07	0-07,7	0-07	0-07,7	0-09,8	0-08,4	0-09,8	0-12,6
	6	Расц.	0-07,1	0-07,9	0-08,7	0-07,9	0-08,7	0-11,1	0-09,5	0-11,1	0-14,2
Горизонтальное		Н. вр.	0,11	0,12	0,13	0,12	0,13	0,16	0,14	0,16	0,21	2
	5	Расц.	0-07,7	0-08,4	0-09,1	0-08,4	0-09,1	0-11,2	0-09,8	0-11,2	0-14,7
	6	Расц.	0-08,7	0-09,5	0-10,3	0-09,5	0-10,3	0-12,6	0-11,1	0-12,6	0-16,6
			а	б	в	г	д	е	ж	з	и	N

Положение стыка	Разряд работ	Показатели	Наружный диаметр труб, мм
			30 — 32			34 — 36			38 — 42
			Толщина стенки, мм, до
			3	4	6	8	4	6	8	4	6
Вертикальное		Н. вр.	0,15	0,17	0,22	0,17	0,19	0,24	0,19	0,22	0,28	1
	5	Расц.	0-10,5	0-11,9	0-15,4	0-11,9	0-13,3	0-16,8	0-13,3	0-15,4	0-19,7
	6	Расц.	0-11,9	0-13,4	0-17,4	0-13,4	0-15	0-19	0-15	0-17,4	0-22,1
Горизонтальное		Н. вр.	0,18	0,2	0,26	0,2	0,22	0,28	0,22	0,26	0,32	2
	5	Расц.	0-12,6	0-14	0-18,3	0-14	0,15-4	0-19,7	0-15,4	0-18,3	0-22,5
	6	Расц.	0-14,2	0-15,8	0-20,5	0-15,8	0-17,4	0-22,1	0-17,4	0-20,5	0-25,3
			а	б	в	г	д	е	ж	з	и	N

Положение стыка	Разряд работ	Показатели	Наружный диаметр труб, мм
			45 — 50			51 — 57			60 — 65			68 — 76
			Толщина стенки, мм, до
			3	4	6	3	4	6	3	4	6	4	6
Вертикальное		Н. вр.	0,23	0,26	0,33	0,26	0,29	0,37	0,29	0,33	0,42	0,37	0,47	1
	5	Расц.	0-16,1	0-18,3	0-23,2	0-18,3	0-20,4	0-26	0-20,4	0-23,2	0-29,5	0-26	0-33
	6	Расц.	0-13,2	0-20,5	0-26,1	0-20,5	0-22,9	0-29,2	0-22,9	0-26,1	0-33,2	0-29,2	0-37,1
Горизонтальное		Н. вр.	0,27	0,3	0,39	0,3	0,34	0,43	0,34	0,39	0,49	0,43	0,55	2
	5	Расц.	0-19	0-21,1	0-27,4	0-21,1	0-23,9	0-30,2	0-23,9	0-27,4	0-34,4	0-30,2	0-38,6
	6	Расц.	0-21,3	0-23,7	0-30,8	0-23,7	0-26,9	0-57,7	0-26,9	0-30,8	0-38,7	0-34	0-43,5
			а	б	в	г	д	е	ж	з	и	к	л	N

Положение стыка	Разряд работ	Показатели	Наружный диаметр труб, мм
			80 — 89		90 — 102		108 — 114		121 — 133		140 — 150		152 — 159
			Толщина стенки, мм, до
			4	6	4	6	4	6	4	6	4	6	4	6
Вертикальное		Н. вр.	0,43	0,54	0,48	0,61	0,54	0,67	0,6	0,75	0,67	0,83	0,7	0,87	1
	5	Расц.	0-30,2	0-37,9	0-38,7	0-42,8	0-37,9	0-47	0-42,1	0-52,7	0-47	0-58,3	0-49,1	0-61,1
	6	Расц.	0-34	0-42,7	0-87,9	0-48,2	0-42,7	0-52,9	0-47,4	0-59,8	0-52,9	0-65,6	0-55,3	0-68,7
Горизонтальное		Н. вр.	0,5	0,63	0,56	0,71	0,63	0,78	0,7	0,88	0,78	0,97	0,82	1	2
	5	Расц.	0-35,1	0-44,2	0-39,8	0-49,8	0-44,2	0-54,8	0-49,1	0-61,8	0-54,8	0-68,1	0-57,6	0-70,2
	6	Расц.	0-39,5	0-49,8	0-44,2	0-56,1	0-49,8	0-61,6	0-55,3	0-69,5	0-61,6	0-76,6	0-64,8	0-79
			а	б	в	г	д	е	ж	з	и	к	л	м	N

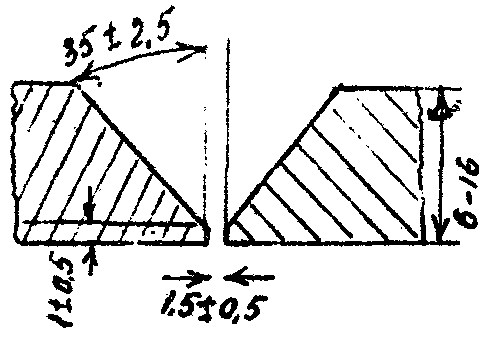

§ 9. Стыковое соединение со скосом кромок, одностороннее (С-24)

Положение стыка	Разряд работ	Показатели	Наружный диаметр труб, мм
			377						426
			Толщина стенки, мм, до
			6	8	10	12	14	16	6	8	10	12	14	16
Вертикальное		Н. вр.	1,4	1,9	2,8	2,6	3,2	3,9	1,5	2	2,4	2,8	3,6	4,3	1
	5	Расц.	0-98,8	1-33	1-62	1-88	2-25	2-74	1-05	1-40	1-68	1-97	2-58	3-02
	6	Расц.	1-11	1-50	1-82	2-05	2-58	3-08	1-19	1-58	1-90	2-21	2-84	3-40
Горизонтальное		Н. вр.	1,9	2,4	3	3,4	4,2	5,1	1,9	2,6	3,1	3,7	4,7	5,6	2
	5	Расц.	1-33	1-68	2-11	2-89	2-95	8-58	1-88	1-88	2-18	2-60	3-30	3-93
	6	Расц.	1-50	2-21	2-37	2-69	3-32	4-09	1-50	2-05	2-45	2-92	3-71	4-42
			а	б	в	г	д	е	ж	з	и	к	л	м	N

Положение стыка	Разряд работ	Показатели	Наружный диаметр труб, мм
			450 — 465						480 — 500
			Толщина стенки, мм, до
			6	8	10	12	14	16	6	8	10	12	14	16
Вертикальное		Н. вр.	1,6	2,1	2,5	3	3,9	4,8	1,7	2,1	2,6	3,2	4,2	5,1	1
	5	Расц.	1-12	1-47	1-76	2-11	2-74	3-37	1-19	1-47	1-88	2-25	2-95	3-58
	6	Расц.	1-26	1-66	1-98	2-37	3-08	3-79	1-34	1-66	2-05	2-58	3-32	4-03
Горизонтальное		Н. вр.	2,1	2,7	3,3	3,9	5,1	6,3	2,2	2,7	3,4	4,2	5,5	6,7	2
	5	Расц.	1-47	1-90	2-81	2-74	3-58	4-42	1-54	1-90	2-89	2-95	3-86	4-70
	6	Расц.	1-66	2-18	2-61	3-08	4-03	4-98	1-74	2-18	2-69	3-32	4-35	5-29
			а	б	в	г	д	е	ж	з	и	к	л	м	N

Положение стыка	Разряд работ	Показатели	Наружный диаметр труб, мм
			530 — 560						600 — 630
			Толщина стенки, мм, до
			6	8	10	12	14	16	6	8	10	12	14	16
Вертикальное		Н. вр.	1,8	2,3	2,7	3,6	4,7	5,7	1,9	2,4	3	4,1	5,3	6,5	1
	5	Расц.	1-26	1-61	1-90	2-53	3-30	4-00	1-33	1-68	2-11	2-88	3-72	4-56
	6	Расц.	1-42	1-82	2-13	2-84	3-71	4-50	1-50	1-90	2-37	3-24	4-19	5-14
Горизонтальное		Н. вр.	2,3	3	3,5	4,8	6,1	7,5	2,4	3,1	3,9	5,3	7	3,5	2
	5	Расц.	1-61	2-11	2-46	3-37	4-28	5-27	1-68	2-18	2-74	3-72	4-91	5-97
	6	Расц.	1-82	2-37	2-77	3-79	4-82	5-93	1-90	2-45	3-08	4-19	5-53	6-72
			а	б	в	г	д	е	ж	з	и	к	л	м	N

§ 10. Сварка корня шва

Положение стыка	Разряд работ	Показатели	Наружный диаметр труб, мм
			38 — 42			45 — 57				60 — 65
			Толщина стенки, мм, до
			4	8	12	4	8	12	14	4	8	12	14
Вертикальное		Н. вр.	0,17	0,15	0,1	0,23	0,2	0,16	0,13	0,28	0,26	0,22	0,2	1
	5	Расц.	0-11,9	0-10,5	0-07	0-16,1	0-14	0-11,2	0-09,1	0-19,7	0-18,3	0-15,4	0-14
	6	Расц.	0-13,4	0-11,9	0-07,9	0-18,2	0-15,8	0-12,6	0-10,3	0-22,1	0-20,5	0-17,4	0-15,8
Горизонтальное		Н. вр.	0,19	0,2	0,14	0,25	0,27	0,2	0,17	0,31	0,36	0,29	0,26	2
	5	Расц.	0-13,3	0-14	0-09,8	0-17,6	0-19	0-14	0-11,9	0-21,8	0-25,3	0-20,4	0-18,3
	6	Расц.	0-15	0-15,8	0-11,1	0-19,8	0-21,3	0-15,8	0-13,4	0-24,5	0-28,4	0-22,9	0-20,5
			а	б	в	г	д	е	ж	з	и	к	л	N

Положение стыка	Разряд работ	Показатели	Наружный диаметр труб, мм
			68 — 76					89 — 102
			Толщина стенки, мм, до
			4	8	12	16	20	4	8	12	16	20	24
Вертикальное		Н. вр.	0,36	0,32	0,27	0,25	0,2	0,42	0,38	0,34	0,31	0,26	0,2	1
	5	Расц.	0-25,3	0-22,5	0-19	0-17,6	0-14	0-29,5	0-26,7	0-23,9	0-21,8	0-18,3	0-14
	6	Расц.	0-28,4	0-25,8	0-21,3	0-19,8	0-15,8	0-33,2	0-30	0-26,9	0-24,5	0-20,5	0-15,8
Горизонтальное		Н. вр.	0,47	0,43	0,36	0,32	0,26	0,54	0,49	0,44	0,41	0,34	0,26	2
	5	Расц.	0-33	0-30,2	0-25,3	0-22,5	0-18,3	0-37,9	0-34,4	0-30,9	0-28,8	0-23,9	0-18,3
	6	Расц.	0-37,1	0-34	0-28,4	0-25,8	0-20,5	0-42,7	0-38,7	0-34,8	0-32,4	0-26,9	0-20,5
			а	б	в	г	д	е	ж	з	и	к	л	N

Положение стыка	Разряд работ	Показатели	Наружный диаметр труб, мм
			108 — 114			121 — 133
			Толщина стенки, мм, до
			8	12	20	8	12	20	30	36
Вертикальное		Н. вр.	0,46	0,42	0,38	0,54	0,49	0,43	0,39	0,3	1
	5	Расц.	0-32,3	0-29,5	0-26,7	0-37,9	0-34,4	0-30,2	0-27,4	0-21,1
	6	Расц.	0-36,3	0-33,2	0-30	0-42,7	0-38,7	0-34	0-30,8	0-23,7
Горизонтальное		Н. вр.	0,6	0,54	0,49	0,7	0,65	0,56	0,51	0,39	2
	5	Расц.	0-42,1	0-37,9	0-34,4	0-49,1	0-45,6	0-39,3	0-35,8	0-27,4
	6	Расц.	0-47,4	0-42,7	0-38,7	0-55,3	0-51,4	0-44,2	0-40,3	0-30,8
			а	б	в	г	д	е	ж	з	N

Положение стыка	Разряд работ	Показатели	Наружный диаметр труб, мм
			140 — 150					152 — 170
			Толщина стенки, мм, до
			8	12	20	30	36	8	12	20	30	40	45
Вертикальное		Н. вр.	0,61	0,56	0,52	0,44	0,39	0,69	0,65	0,6	0,47	0,42	0,38	1
	5	Расц.	0-42,8	0-39,3	0-36,5	0-30,9	0-27,4	0-48,4	0-45,6	0-42,1	0-33	0-29,5	0-26,7
	6	Расц.	0-48,2	0-44,2	0-41,1	0-34,8	0-30,8	0-54,5	0-51,4	0-47,4	0-37,1	0-33,2	0-30
Горизонтальное		Н. вр.	0,8	0,73	0,68	0,58	0,51	0,9	0,85	0,78	0,61	0,54	0,49	2
	5	Расц.	0-56,2	0-51,2	0-47,7	0-40,7	0-35,8	0-63,2	0-59,7	0-54,8	0-42,8	0-37,9	0-34,4
	6	Расц.	0-63,2	0-57,7	0-53,7	0-45,8	0-40,3	0-71,1	0-67,2	0-61,6	0-48,2	0-42,7	0-38,7
			а	б	в	г	д	е	ж	з	и	к	л	N

Положение стыка	Разряд работ	Показатели	Наружный диаметр труб, мм
			180 — 194					203 — 250
			Толщина стенки, мм, до
			8	20	30	40	45	8	20	40	50
Вертикальное		Н. вр.	0,74	0,7	0,62	0,52	0,44	0,87	1,5	1,3	1,2	1
	5	Расц.	0-51,9	0-49,1	0-48,5	0-36,5	0-30,9	0-61,1	1-05	0-91,3	0-84,2
	6	Расц.	0-58,5	0-55,8	0-49	0-41,1	0-34,8	0-68,7	1-19	1-03	0-94,8
Горизонтальное		Н. вр.	0,97	0,92	0,82	0,68	0,58	1,1	2	1,7	1,5	2
	5	Расц.	0-68,1	0-64,6	0-57,6	0-47,7	0-40,7	0-77,2	1-40	1-19	1-05
	6	Расц.	0-76,6	0-72,7	0-64,8	0-53,7	0-45,8	0-86,9	1-58	1-34	1-19
			а	б	в	г	д	е	ж	з	и	N

Положение стыка	Разряд работ	Показатели	Наружный диаметр труб, мм
			273 — 299				325 — 377
			Толщина стенки, мм, до
			8	20	40	70	8	20	40	70
Вертикальное		Н. вр.	0,99	1,8	1,6	1,3	1,2	2,2	2	1,7	1
	5	Расц.	0-69,5	1-26	1-12	0-91,3	0-84,2	1-54	1-40	1-19
	6	Расц.	0-78,2	1-42	1-26	1-03	0-94,8	1-74	1-58	1-34
Горизонтальное		Н. вр.	1,3	2,4	2	1,7	1,6	2,9	2,6	2,2	2
	5	Расц.	0-91,3	1-68	1-40	1-19	1-12	2-04	1-83	1-54
	6	Расц.	1-03	1-90	1-58	1-34	1-26	2-29	2-05	1-74
			а	б	в	г	д	е	ж	з	N

Положение стыка	Разряд работ	Показатели	Наружный диаметр труб, мм
			402 — 426				450 — 500
			Толщина стенки, мм, до
			8	20	40	75	8	20	40	75
Вертикальное		Н. вр.	1,3	2,6	2,3	2	1,6	3,1	2,7	2,5	1
	5	Расц.	0-91,3	1-83	1-61	1-40	1-12	2-18	1-90	1-76
	6	Расц.	1-03	2-05	1-82	1-58	1-26	2-45	2-13	1-98
Горизонтальное		Н. вр.	1,7	3,4	3,1	2,6	2	4,1	3,6	3,2	2
	5	Расц.	1-19	2-39	2-18	1-83	1-40	2-88	2-53	2-30
	6	Расц.	1-34	2-69	2-45	2-05	1-58	3-24	2-84	2-53
			а	б	в	г	д	е	ж	з	N

Положение стыка	Разряд работ	Показатели	Наружный диаметр труб мм
			530 — 560						600 — 680
			Толщина стенки, мм, до
			8	20	40	70	90	110	8	20	40	70	90
Вертикальное		Н. вр.	1,7	3,5	3,2	3	2,6	2,3	1,7	<...>,2	3,9	3,6	3,2	1
	5	Расц.	1-19	2-46	2-30	2-11	1-80	1-61	1-19	2-95	2-74	2-53	2-30
	6	Расц.	1-34	2-77	2-53	2-37	2-05	1-82	1-34	3-32	3-08	2-84	2-53
Горизонтальное		Н. вр.	2,2	4,6	4,2	3,9	3,4	3,1	2,2	5,4	5,1	4,8	4,3	2
	5	Расц.	1-54	3-23	2-95	2-74	2-39	2-18	1-54	3-79	3-58	3-37	3-02
	6	Расц.	1-74	3-63	3-32	3-08	2-69	2-45	1-74	4-27	4-03	3-79	3-40
			а	б	в	г	д	е	ж	з	и	к	л	N

Положение стыка	Разряд работ	Показатели	Наружный диаметр труб мм
			710 — 720					810 — 830
			Толщина стенки, мм, до
			8	20	40	70	90	8	20	40	80
Вертикальное		Н. вр.	1,7	4,8	4,4	4	3,8	1,8	5,5	5,2	4,7	1
	5	Расц.	1-19	3-37	3-09	2-81	2-67	1-26	3-86	3-65	3-30
	6	Расц.	1-34	3-79	3-48	3-16	3-00	1-42	4-35	4-11	3-71
Горизонтальное		Н. вр.	2,2	6,3	5,8	5,3	4,9	2,4	7,1	6,8	6,1	2
	5	Расц.	1-54	4-42	4-07	3-72	3-44	1-68	4-98	4-77	4-28
	6	Расц.	1-74	4-98	4-58	4-19	3-87	1-90	5-61	5-37	4-82
			а	б	в	г	д	е	ж	з	и	N

Положение стыка	Разряд работ	Показатели	Наружный диаметр труб мм
			920				1020 — 1120
			Толщина стенки, мм, до
			8	20	40	80	8	20	40
Вертикальное		Н. вр.	2,1	6,2	5,9	5,5	3,6	7,3	6,6	1
	5	Расц.	1-47	4-35	4-14	3-86	2-53	5-12	4-63
	6	Расц.	1-66	4-90	4-66	4-35	2-84	5-77	5-21
Горизонтальное		Н. вр.	2,7	8,2	7,7	7,1	4,8	9,5	8,7	2
	5	Расц.	1-90	5-76	5-41	4-98	3-37	6-67	6-11
	6	Расц.	2-13	6-48	6-08	5-61	3-79	7-51	6-87
			а	б	в	г	д	е	ж	N

Положение стыка	Разряд работ	Показатели	Наружный диаметр труб мм
			1220		1320		1420		1520
			Толщина стенки, мм, до
			20	40	20	40	20	40	20	40
Вертикальное		Н. вр.	8,3	7,8	9	8,6	9,8	9,1	10,5	10	1
	5	Расц.	5-83	5-48	6-32	6-04	6-88	6-39	7-37	7-02
	6	Расц.	6-56	6-16	7-11	6-79	7-74	7-19	8-30	7-90
Горизонтальное		Н. вр.	11	10	11,5	11	12,5	12	13,5	13	2
	5	Расц.	7-72	7-02	8-07	7-72	8-78	8-42	9-48	9-13
	6	Расц.	8-69	7-90	9-09	8-69	9-88	9-48	10-67	10-27
			а	б	в	г	д	е	ж	з	N

Положение стыка	Разряд работ	Показатели	Наружный диаметр труб, мм
			1620		1720 — 1820		2020 — 2220		2520 — 2620		2820
			Толщина стенки, мм, до
			20	40	20	40	20	40	20	40	20	40
Вертикальное		Н. вр.	11	10,5	12	11,5	14,5	13,5	18	17	19,5	18	1
	5	Расц.	7-72	7-37	8-42	8-07	10-18	9-48	12-64	11-93	13-69	12-64
	6	Расц.	8-69	8-30	9-48	9-09	11-46	10-67	14-22	13-43	15-41	14-22
Горизонтальное		Н. вр.	14,5	14	16	15,5	18,5	18	24	22	25,5	24	2
	5	Расц.	10-18	9-83	11-23	10-88	12-98	12-64	16-85	15-44	17-90	16-85
	6	Расц.	11-46	11-06	12-64	12-25	14-62	14-22	18-96	17-38	20-15	18-96
			а	б	в	г	д	е	ж	з	и	к	N

Б. Легированные коррозионностойкие стали аустенитного класса

§ 11. Стыковое соединение с криволинейным скосом кромок одностороннее (С-42)

Положение стыка	Разряд работ	Показатели	Наружный диаметр труб, мм
			57						60 — 65
			Толщина стенки, мм, до
			4,5	6	8	10	12	14	4,5	6	8	10	12	14
Вертикальное		Н. вр.	0,6	0,7	0,75	0,89	1,1	1,2	0,66	0,79	0,82	0,98	1,2	1,3	1
	5	Расц.	0-42,1	0-49,1	0-52,7	0-62,5	0-77,2	0-84,2	0-46,3	0-55,5	0-57,6	0-68,8	0-84,2	0-91,3
	6	Расц.	0-47,4	0-55,3	0-59,3	0-70,3	0-86,9	0-94,8	0-52,1	0-62,4	0-64,8	0-77,4	0-94,8	1-03
Горизонтальное		Н. вр.	0,7	0,83	0,87	1,1	1,3	1,4	0,77	0,93	0,95	1,2	1,4	1,5	2
	5	Расц.	0-49,1	0-58,3	0-61,1	0-77,2	0-91,3	0-98,3	0-54,1	0-65,3	0-66,7	0-84,2	0-98,3	1-05
	6	Расц.	0-55,3	0-65,6	0-68,7	0-86,9	1-03	1-11	0-60,8	0-73,5	0-75,1	0-94,8	1-11	1-19
			а	б	в	г	д	е	ж	з	и	к	л	м	N

Положение стыка	Разряд работ	Показатели	Наружный диаметр труб, мм
			68 — 76
			Толщина стенки, мм, до
			4,5	6	3	10	12	14	16
Вертикальное		Н. вр.	0,75	0,89	0,91	1,1	1,3	1,5	1,6	1
	5	Расц.	0-52,7	0-62,5	0-63,9	0-77,2	0-91,3	1-05	1-12
	6	Расц.	0-59,3	0-70,3	0-71,9	0-86,9	1-03	1-19	1-29
Горизонтальное		Н. вр.	0,87	1	1,1	1,3	1,5	1,7	1,9	2
	5	Расц.	0-61,1	0-70,2	0-77,2	0-91,3	1-05	1-19	1-33
	6	Расц.	0-68,7	0-79	0-86,9	1-03	1-19	1-34	1-50
			а	б	в	г	д	е	ж	N

Положение стыка	Разряд работ	Показатели	Наружный диаметр труб, мм
			80 — 89
			Толщина стенки, мм, до
			4,5	6	8	10	12	14	16
Вертикальное		Н. вр.	0,84	1	1,1	1,3	1,5	1,6	1,8	1
	5	Расц.	0-59	0-70,2	0-77,2	0-91,3	1-05	1-12	1-26
	6	Расц.	0-66,4	0-79	0-86,9	1-03	1-12	1-29	1-42
Горизонтальное		Н. вр.	0,98	1,2	1,3	1,5	1,7	1,9	2,1	2
	5	Расц.	0-68,8	0-84,2	0-91,3	1-05	1-19	1-33	1-47
	6	Расц.	0-77,4	0-94,8	1-03	1-19	1-34	1-50	1-66
			а	б	в	г	д	е	ж	N

Положение стыка	Разряд работ	Показатели	Наружный диаметр труб, мм
			90 — 102
			Толщина стенки, мм, до
			4,5	6	8	10	12	14	16
Вертикальное		Н. вр.	0,94	1,1	1,2	1,4	1,5	1,8	2	1
	5	Расц.	0-66	0-77,2	0-84,2	0-98,3	1-12	1-26	1-40
	6	Расц.	0-74,3	0-86,9	0-94,8	1-11	1-29	1-42	1-58
Горизонтальное		Н. вр.	1,1	1,3	1,4	1,6	1,9	2,1	2,3	2
	5	Расц.	0-77,2	0-91,3	0-98,3	1-12	1-33	1-47	1-61
	6	Расц.	0-86,9	1-33	1-11	1-29	1-50	1-66	1-82
			а	б	в	г	д	е	ж	N

Положение стыка	Разряд работ	Показатели	Наружный диаметр труб, мм
			108 — 114
			Толщина стенки, мм, до
			4,5	6	8	10	12	14	16
Вертикальное		Н. вр.	1	1,2	1,3	1,5	1,8	1,9	2,1	1
	5	Расц.	0-70,2	0-84,2	0-91,3	1-05	1-26	1-83	1-47
	6	Расц.	0-79	0-94,8	1-03	1-19	1-42	1-50	1-66
Горизонтальное		Н. вр.	1,2	1,4	1,5	1,8	2,1	2,3	2,5	2
	5	Расц.	0-84,2	0-98,3	1-05	1-26	1-47	1-62	1-76
	6	Расц.	0-94,8	1-11	1-19	1-42	1-66	1-82	1-98
			а	б	в	г	д	е	ж	N

Положение стыка	Разряд работ	Показатели	Наружный диаметр труб, мм
			121 — 133
			Толщина стенки, мм, до
			4,5	6	8	10	12	14	16
Вертикальное		Н. вр.	1,2	1,4	1,5	1,7	1,9	2,1	2,3	1
	5	Расц.	0-84,2	0-98,3	1-05	1-19	1-33	1-47	1-62
	6	Расц.	0-94,8	1-11	1-19	1-34	1-50	1-66	1-82
Горизонтальное		Н. вр.	1,4	1,6	1,7	2	2,2	2,5	2,6	2
	5	Расц.	0-98,3	1-12	1-19	1-40	1-54	1-76	1-83
	6	Расц.	1-11	1-26	1-34	1-58	1-74	1-98	2-05
			а	б	в	г	д	е	ж	N

Положение стыка	Разряд работ	Показатели	Наружный диаметр труб, мм
			140 — 150
			Толщина стенки, мм, до
			4,5	6	8	10	12	14	16
Вертикальное		Н. вр.	1,3	1,5	1,6	1,8	2,1	2,3	2,4	1
	5	Расц.	0-91,3	1-05	1-12	1-26	1-47	1-62	1-69
	6	Расц.	1-03	1-19	1-28	1-42	1-66	1-82	1-90
Горизонтальное		Н. вр.	1,5	1,7	1,8	2,1	2,4	2,6	2,8	2
	5	Расц.	1-05	1-19	1-26	1-47	1-69	1-83	1-97
	6	Расц.	1-19	1-34	1-42	1-66	1-90	2-05	2-21
			а	б	в	г	д	е	ж	N

Положение стыка	Разряд работ	Показатели	Наружный диаметр труб, мм
			152 — 160
			Толщина стенки, мм, до
			4,5	6	8	10	12	14	16
Вертикальное		Н. вр.	1,3	1,6	1,7	1,9	2,1	2,3	2,4	1
	5	Расц.	0-91,8	1-12	1-19	1-33	1-47	1-62	1-69
	6	Расц.	1-03	1-29	1-34	1-50	1-66	1-82	1-90
Горизонтальное		Н. вр.	1,5	1,8	1,9	2,2	2,5	2,7	2,9	2
	5	Расц.	1-05	1-26	1-19	1-54	1-76	1-90	2-04
	6	Расц.	1-19	1-42	1-34	1-74	1-98	2-13	2-29
			а	б	в	г	д	е	ж	N

Положение стыка	Разряд работ	Показатели	Наружный диаметр труб, мм
			165 — 170						180 — 194
			Толщина стенки, мм, до
			6	8	10	12	14	16	6	8	10	12	14	16
Вертикальное		Н. вр.	1,6	1,7	2	2,2	2,4	2,7	1,7	1,8	2,1	2,3	2,6	3	1
	5	Расц.	1-12	1-19	1-40	1-54	1-69	1-90	1-19	1-26	1-47	1-62	1-83	2-11
	6	Расц.	1-26	1-34	1-58	1-74	1-90	2-13	1-34	1-42	1-66	1-82	2-05	2-32
Горизонтальное		Н. вр.	1,9	2	2,3	2,6	2,8	3,1	2	2,1	2,4	2,7	3	3,5	2
	5	Расц.	1-19	1-40	1-62	1-83	1-97	2-18	1-40	1-47	1-69	1-90	2-11	1-36
	6	Расц.	1-34	1-58	1-82	2-05	2-21	2-45	1-58	1-66	1-90	2-13	2-32	2-77
			а	в	в	г	д	е	ж	з	и	к	л	м	N

Положение стыка	Разряд работ	Показатели	Наружный диаметр труб, мм
			203 — 219						240 — 250
			Толщина стенки, мм, до
			6	8	10	12	14	16	6	8	10	12	14	16
Вертикальное		Н. вр.	1,9	2	2,2	2,4	2,9	3,4	2	2,1	2,4	2,8	3,4	4	1
	5	Расц.	1-33	1-40	1-54	1-69	2-04	2-39	1-40	1-47	1-69	1-97	2-39	2-81
	6	Расц.	1-50	1-58	1-74	1-90	2-29	2-69	1-58	1-66	1-90	2-21	2-69	3-16
Горизонтальное		Н. вр.	2,2	2,3	2,6	2,9	3,4	4	2,4	2,5	2,8	3,3	4	4,7	2
	5	Расц.	1-54	1-52	1-83	2-04	2-39	2-81	1-69	1-76	1-97	2-32	2-81	3-30
	6	Расц.	1-74	1-82	2-05	2-29	2-69	3-16	1-90	1-98	2-21	2-61	3-16	3-71
			а	б	в	г	д	е	ж	з	и	к	л	м	N

Положение стыка	Разряд работ	Показатели	Наружный диаметр труб, мм
			273 — 299						325
			Толщина стенки, мм, до
			6	8	10	12	14	16	6	8	10	12	14	16
Вертикальное		Н. вр.	2,2	2,3	2,6	3,3	4	4,7	2,3	2,4	2,9	3,8	4,5	5,3	1
	5	Расц.	1-54	1-62	1-83	2-32	2-81	3-30	1-62	1-69	2-04	2-67	3-16	3-72
	6	Расц.	1-74	1-82	2-05	2-61	3-16	3-71	1-82	1-90	2-29	3-00	3-56	4-19
Горизонтальное		Н. вр.	2,6	2,7	3	3,8	4,6	5,5	2,7	2,8	3,4	4,4	5,3	6,2	2
	5	Расц.	1-83	1-90	2-11	2-67	3-23	3-86	1-90	1-97	2-39	3-09	3-72	4-35
	6	Расц.	2-05	2-13	2-37	3-00	3-63	4-35	2-13	2-21	2-69	3-48	4-19	4-90
			а	б	в	г	д	е	ж	з	и	к	л	м	N

Глава III. СВАРКА СТЫКОВЫХ СОЕДИНЕНИЯ ГЛАВНОГО ЦИРКУЛЯЦИОННОГО ТРУБОПРОВОДА

§ 12. Стыковое соединение главного циркуляционного трубопровода Ду 850

Указания по применению норм

1. Настоящий параграф содержит нормы и расценки на сварку трубопроводов 990 x 70 мм из плакированных сталей в условиях монтажа оборудования АЭС.

2. Тип сварного соединения и режимы сварки приняты в соответствии с Инструкцией института «Энергомонтажпроект».

3. Нормами предусмотрена сварка:

корневого шва	-	ручной аргонодуговой сваркой;
основного шва	-	ручной электродуговой сваркой; электродами ПТ-30;
подварочного шва	-	ручной электродуговой сваркой электродами ЭИО-8, изнутри трубы.

4. Нормами предусмотрена сварка стыков трубопроводов: при сварке стыков трубопроводов с арматурой или патрубками аппаратов Н. вр. и Расц. следует умножать:

- Н. вр. и Расц. табл. 2 и 3	на 1,15;
- Н. вр. и Расц. табл.1	на 1,5.

Состав работы

1. Заготовка и очистка присадочной проволоки. 2. Заготовка и заточка вольфрамовых электродов. 3. Настройка горелки и сварочного кабеля. 4. Подключение редуктора к баллону с аргоном. 5. Протирка стыка ацетоном перед сваркой. 6. Сварка корня шва аргоном. 7. Электродуговая сварка основного слоя снаружи. 8. Электродуговая сварка плакирующего слоя изнутри трубы. 9. Обивка шлака. 10. Сдача сварного соединения СТК.

Электросварщик	-	6 разр.

А. Аргоно-дуговая сварка корня шва

Положение стыка	Н. вр.	Расц.	N
Вертикальное	13	10-27	1
Горизонтальное	19	15-01	2

Б. Ручная дуговая сварка основного слоя

Положение стыка	Н. вр.	Расц.	N
Вертикальное	120	94-80	1
Горизонтальное	175	138-25	2

В. Ручная дуговая сварка плакирующего слоя

Положение стыка	Н. вр.	Расц.	N
Вертикальное	55	43-45	1
Горизонтальное	78	61-62	2

Раздел II

Техническая часть

1. Нормами настоящего раздела предусмотрена ручная дуговая сварка кольцевых швов с поперечным сечением швов, согласно ГОСТ 5264-80 - из углеродистых конструкционных сталей марок 09Г2С, 09Г2, 10Г2С и аналогичных им:

• из легированных конструкционных сталей марок 14ХГМР, 16ХАР, И3138 и аналогичных им.

2. Сварку прямолинейных швов следует нормировать по Н. вр. и Расц. строки № 3 с умножением их на:

- свариваемые в нижнем положении	- 1,05
- то же, в вертикальном положении	- 1,55
- то же, в горизонтальном и потолочном положении	- 1,75.

§ 13. Стыковое соединение со скосом кромок, одностороннее (С-17)

А. Стали углеродистые

Место сварки	Положение стыка		Толщина стенки, мм, до
			12	14	16	18	20	22	25	28
На месте монтажа	Вертикальное	Неповоротное	1,3 ---- 1-03	1,4 ---- 1-11	1,6 ---- 1-26	1,7 ---- 1-84	1,9 ---- 1-50	2 ---- 1-58	2,3 ---- 1-82	2,8 ---- 2-21	1
	Горизонтальное		1,7 ---- 1-34	1,8 ---- 1-42	2,1 ---- 1-66	2,2 ---- 1-74	2,5 ---- 1-98	2,6 ---- 2-05	3 ---- 2-37	3,7 ---- 2-92	2
На сборочном стенде	Вертикальное поворотное		0,92 ------ 0-72,7	1 ---- 0-79	1,1 ------ 0-86,9	1,2 ------ 0-94,8	1,3 ---- 1-03	1,4 ---- 1-11	1,6 ---- 1-26	2 ---- 1-58	3
			а	б	в	г	д	е	ж	з	N

Место сварки	Положение стыка		Толщина стенки, мм, до
			30	32	36	40	45	50	56	60
На месте монтажа	Вертикальное	Неповоротное	3,2 ---- 2-53	3,6 ---- 2-53	4,4 ------ 3-4	5,4 ---- 4-27	6,7 ---- 5-29	8,2 ---- 6-48	10,5 ---- 8-30	11,5 ---- 2-09	1
	Горизонтальное		4,2 ---- 3-32	4,7 ---- 3-71	5,8 ---- 4-58	7 ---- 5-53	8,8 ---- 6-95	11 ---- 8-69	13,8 ----- 10-67	15 ----- 11-85	2
На сборочном стенде	Вертикальное поворотное		2,2 ---- 1-74	2,5 ---- 1-98	3,1 ----- 2-<...>5	3,8 ---- 3-00	4,7 ---- 3-71	5,7 ---- 4-50	7,3 ---- 5-77	8 ---- 6-32	3
			и	к	л	м	н	о	п	р	N

Б. Стали легированные

Место сварки	Положение стыка		Толщина стенки, мм, до
			12	14	16	18	20	22	24	28
На месте монтажа	Вертикальное	Неповоротное	1,6 ---- 1-26	1,8 ---- 1-42	2 ---- 1-58	2,2 ---- 1-74	2,6 ---- 2-05	3,1 ---- 2-45	3,8 ---- 3-00	4,7 ---- 3-71	1
	Горизонтальное		2,1 ---- 1-66	2,4 ---- 1-90	2,6 ---- 2-05	2,8 ---- 2-21	3,4 ---- 2-69	4,1 ---- 3-24	5 ---- 3-95	6,1 ---- 4-82	2
На сборочном стенде	Вертикальное поворотное		1,1 ------ 0-86,9	1,3 ---- 1-03	1,4 ---- 1-11	1,5 ---- 1-19	1,8 ---- 1-42	2,2 ---- 1-74	2,7 ---- 2-13	3 ---- 2-37	3
			а	б	в	г	д	е	ж	з	N

Место сварки	Положение стыка		Толщина стенки, мм, до
			30	32	36	40	45	50	56	60
На месте монтажа	Вертикальное	Неповоротное	5,5 ---- 4-85	6,2 ---- 4-90	7,3 ---- 5-77	9 ---- 7-11	11 ---- 8-69	13,5 ---- 10-67	16,5 ---- 13-04	19 ---- 15-01	1
	Горизонтальное		7,2 ---- 5-69	8,1 ---- 6-40	9,6 ---- 7-58	12 ---- 9-48	14,5 ---- 11-46	17,5 ---- 13-88	21 ---- 16-59	25 ---- 19-75	2
На сборочном стенде	Вертикальное поворотное		3,9 ---- 3-08	4,3 ---- 3-40	5,1 ---- 4-03	6,3 ---- 4-98	7,7 ---- 6-08	9,4 ---- 7-43	11,5 ---- 9-09	13,5 ----- 10-67	3
			и	к	л	м	н	о	п	р	N

§ 14. Стыковое соединение со скосом одной кромки одностороннее на остающейся подкладке (С-10)

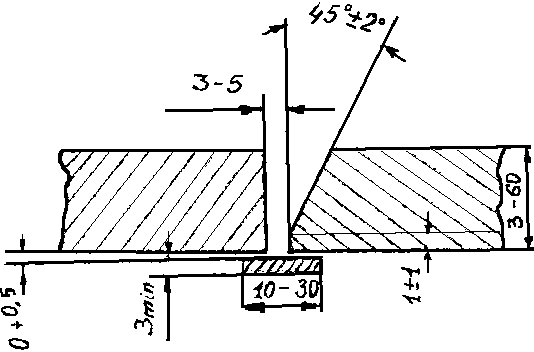

А. Стали углеродистые

Место сварки	Положение стыка		Толщина стенки, мм, до
			12	14	16	18	20	22	24	28
На месте монтажа	Вертикальное	Неповоротное	1,5 ---- 1-19	1,6 ---- 1-26	1,8 ---- 1-42	2 ---- 1-58	2,1 ---- 1-69	2,4 ---- 1-90	2,8 ---- 2-21	3,5 ---- 2-77	1
	Горизонтальное		2 ---- 1-58	2,1 ---- 1-69	2,4 ---- 1-90	2,6 ---- 2-05	2,8 ---- 2-21	3,1 ---- 2-45	3,7 ---- 2-92	4 ---- 3-16	2
На сборочном стенде	Вертикальное поворотное		1,1 ------ 0-86,9	1,2 ------ 0-94,8	1,3 ---- 1-03	1,4 ---- 1-11	1,5 ---- 1-19	1,7 ---- 1-34	2 ---- 1-58	2,4 ---- 1-90	3
			а	б	в	г	д	е	ж	з	N

Место сварки	Положение стыка		Толщина стенки, мм, до
			30	32	36	40	45	50	56	60
На месте монтажа	Вертикальное	Неповоротное	4 ---- 3-16	4,5 ---- 3-55	5,8 ---- 4-19	6,5 ---- 5-14	8 ---- 6-32	9,7 ---- 7-66	11,5 ---- 9-09	13 ---- 10-27	1
	Горизонтальное		5,2 ---- 4-11	5,9 ---- 4-66	6,9 ---- 5-45	8,5 ---- 6-72	10,5 ---- 8-30	13 ----- 10-27	15 ----- 11-85	17 ----- 13-43	2
На сборочном стенде	Вертикальное поворотное		2,8 ---- 2-21	3,2 ---- 2-53	3,7 ---- 2-92	4,5 ---- 3-56	5,6 ---- 4-42	6,7 ---- 5-29	8 ---- 6-32	9,2 ---- 7-27	3
			и	к	л	м	н	о	п	р	N

Б. Стали легированные

Место сварки	Положение стыка		Толщина стенки, мм, до
			12	14	16	18	20	22	24	28
На месте монтажа	Вертикальное	Неповоротное	1,9 ---- 1-50	2,1 ---- 1-66	2,5 ---- 1-98	2,9 ---- 2-29	3,5 ---- 2-77	4,1 ---- 3-24	4,9 ---- 3-87	6 ---- 4-74	1
	Горизонтальное		2,5 ---- 1-93	2,7 ---- 2-13	3,2 ---- 2-53	3,8 ---- 3-00	4,5 ---- 3-56	5,3 ---- 4-19	6,3 ---- 4-98	7,8 ---- 6-16	2
На сборочном стенде	Вертикальное поворотное		1,3 ---- 1-03	1,4 ---- 1-11	1,7 ---- 1-34	2 ---- 1-58	2,4 ---- 1-90	2,9 ---- 2-29	3,4 ---- 2-69	4,2 ---- 3-32	3
			а	б	в	г	д	е	ж	з	N

Место сварки	Положение стыка		Толщина стенки, мм, до
			30	32	36	40	45	50	56	60
На месте монтажа	Вертикальное	Неповоротное	6,9 ---- 5-45	7,7 ---- 6-08	9 ---- 7-11	11 ---- 8-69	13 ----- 10-27	16 ----- 12-64	19 ----- 15-01	22 ----- 17-38	1
	Горизонтальное		9 ---- 7-11	10 ---- 7-90	11,5 ---- 9-09	14,5 ----- 11-46	17 ----- 13-43	19,5 ----- 15-41	25 ----- 19-75	29 ----- 22-91	2
На сборочном стенде	Вертикальное поворотное		4,8 ---- 3-79	5,4 ---- 4-27	6,3 ---- 4-98	7,7 ---- 6-08	9 ---- 7-11	11 ---- 8-69	13 ----- 10-27	15,5 ----- 12-25	3
			и	к	л	м	н	о	п	р	N

§ 15. Стыковое соединение со скосом одной кромки, одностороннее (С-8)

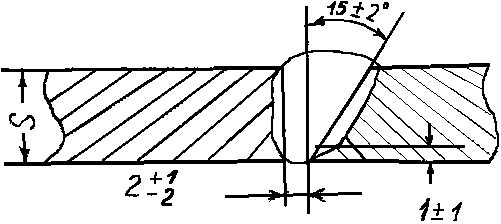

А. Стали углеродистые

Место сварки	Положение стыка		Толщина стенки, мм, до
			12	14	16	18	20	22	24	28
На месте монтажа	Вертикальное	Неповоротное	1,4 ---- 1-11	1,5 ---- 1-19	1,7 ---- 1-34	1,8 ---- 1-42	2 ---- 1-58	2,1 ---- 1-66	2,5 ---- 1-98	3,1 ---- 2-45	1
	Горизонтальное		1,8 ---- 1-42	2 ---- 1-58	2,2 ---- 1-74	2,4 ---- 1-90	2,6 ---- 2-05	2,7 ---- 2-13	3,3 ---- 2-61	4,1 ---- 3-24	2
На сборочном стенде	Вертикальное поворотное		0,95 ------ 0-75,1	1 ---- 0-79	1,2 ------ 0-94,8	1,3 ---- 1-03	1,4 ---- 1-11	1,5 ---- 1-19	1,8 ---- 1-42	2,2 ---- 1-74	3
			а	б	в	г	д	е	ж	з	N

Место сварки	Положение стыка		Толщина стенки, мм, до
			30	32	36	40	45	50	56	60
На месте монтажа	Вертикальное	Неповоротное	3,5 ---- 2-77	4 ---- 3-16	4,9 ---- 3-87	6 ---- 4-74	7,5 ---- 5-93	9 ---- 7-11	11 ---- 8-69	12,5 ---- 9-88	1
	Горизонтальное		4,6 ---- 3-63	5,2 ---- 4-11	6,4 ---- 5-06	7,8 ---- 6-16	9,8 ---- 7-74	12 ---- 9-48	14,5 ----- 11-46	16,5 ----- 13-04	2
На сборочном стенде	Вертикальное поворотное		2,5 ---- 1-98	2,8 ---- 2-21	3,5 ---- 2-77	4,2 ---- 3-32	5,2 ---- 4-11	6,3 ---- 4-68	7,8 ---- 6-16	8,8 ---- 6-95	3
			и	к	л	м	н	о	п	р	N

Б. Стали легированные

Место сварки	Положение стыка		Толщина стенки, мм, до
			12	14	16	18	20	22	24	28
На месте монтажа	Вертикальное	Неповоротное	1,7 ---- 1-34	1,9 ---- 1-50	2,1 ---- 1-66	2,5 ---- 1-98	2,9 ---- 2-29	3,4 ---- 2-69	4,3 ---- 3-40	5,3 ---- 4-19	1
	Горизонтальное		2,2 ---- 1-74	2,5 ---- 1-98	2,7 ---- 2-13	3,3 ---- 2-61	3,8 ---- 3-00	4,4 ---- 3-48	5,6 ---- 4-42	6,9 ---- 5-45	2
На сборочном стенде	Вертикальное поворотное		1,2 ------ 0-94,8	1,4 ---- 1-11	1,5 ---- 1-19	1,7 ---- 1-34	2 ---- 1-58	2,4 ---- 1-90	3 ---- 2-37	3,7 ---- 2-92	3
			а	б	в	г	д	е	ж	з	N

Место сварки	Положение стыка		Толщина стенки, мм, до
			30	32	36	40	45	50	56	60
На месте монтажа	Вертикальное	Неповоротное	6 ---- 4-74	6,8 ---- 5-37	8,4 ---- 6-64	10 ---- 7-90	12,5 ---- 9-88	15,5 ----- 12-25	19 ----- 15-01	21,5 ----- 16-99	1
	Горизонтальное		7,8 ---- 6-16	8,9 ---- 7-03	11 ---- 8-69	13 ----- 10-27	16,5 ----- 13-04	20,5 ----- 16-20	25 ----- 19-75	28 ----- 22-12	2
На сборочном стенде	Вертикальное поворотное		4,2 ---- 3-32	4,8 ---- 3-79	5,9 ---- 4-66	7,2 ---- 5-69	8,9 ---- 7-03	11 ---- 8-69	13 ----- 10-27	15 ----- 11-85	3
			и	к	л	м	н	о	п	р	N

§ 16. Стыковое соединение с двумя симметричными скосами кромок, двустороннее (С-25)

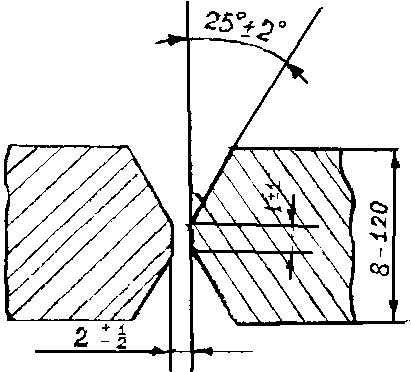

А. Стали углеродистые

Место сварки	Положение стыка		Шов	Толщина стенки, мм, до
				12	14	16	18	20	22	25	28
На месте монтажа	Вертикальное	Неповоротное	основной	0,65 ------ 0-51,4	0,73 ------ 0-57,7	0,8 ------ 0-63,2	0,87 ------ 0-68,7	0,95 ------ 0-75,1	1 ---- 0-79	1,2 ------ 0-94,8	1,5 ------ 0-19	1
			подварочный	0,78 ------ 0-61,6	0,87 ------ 0-68,7	0,95 ------ 0-75,1	1 ---- 0-79	1,1 ------ 0-86,9	1,2 ------ 0-94,8	1,4 ---- 1-11	1,7 ---- 1-34	2
	Горизонтальное		основной	0,85 ------ 0-67,2	0,93 ------ 0-73,5	1 ---- 0-79	1,1 ------ 0-86,9	1,2 ------ 0-94,8	1,3 ---- 1-03	1,5 ---- 1-19	1,9 ---- 1-50	3
			подварочный	1 ------ 0-79	1,1 ------ 0-86,9	1,2 ------ 0-94,8	1,4 ---- 1-11	1,5 ---- 1-19	1,6 ---- 1-26	1,9 ---- 1-50	2,3 ---- 1-82	4
На сборочном стенде	Вертикальное поворотное		основной	0,45 ------ 0-35,6	0,5 ------ 0-39,5	0,54 ------ 0-42,7	0,59 ------ 0-46,6	0,65 ------ 0-51,4	0,7 ------ 0-55,3	0,78 ------ 0-61,6	0,95 ------ 0-75,1	5
			подварочный	0,54 ------ 0-42,7	0,6 ------ 0-47,4	0,65 ------ 0-51,4	0,71 ------ 0-56,1	0,78 ------ 0-61,6	0,84 ------ 0-66,4	0,93 ------ 0-73,5	1,1 ------ 0-86,9	6
				а	б	в	г	д	е	ж	з	N

Место сварки	Положение стыка		Шов	Толщина стенки, мм, до
				30	32	36	40	45	50	56	60
На месте монтажа	Вертикальное	Неповоротное	основной	1,7 ---- 1-34	1,9 ---- 1-50	2,3 ---- 1-82	2,8 ---- 2-21	3,5 ---- 2-77	42 ---- 3-32	5,2 ---- 4-11	5,9 ---- 4-66	1
			подварочный	2 ---- 1-58	2,2 ---- 1-74	2,8 ---- 2-21	3,4 ---- 2-69	4,2 ---- 3-32	5,1 ---- 4-03	6,2 ---- 4-90	7 ---- 5-53	2
	Горизонтальное		основной	2,2 ---- 1-74	2,4 ---- 1-90	2,6 ---- 2-05	3,7 ---- 2-92	4,5 ---- 3-56	5,5 ---- 4-35	6,8 ---- 5-37	7,7 ---- 6-08	3
			подварочный	2,6 ---- 2-05	2,9 ---- 2-29	3,1 ---- 2-45	4,4 ---- 3-43	5,4 ---- 4-27	6,6 ---- 5-21	8,1 ---- 6-40	9,2 ---- 7-27	4
На сборочном стенде	Вертикальное поворотное		основной	1,1 ------ 0-86,9	1,2 ------ 0-94,8	1,5 ----- 1-19	1,8 ---- 1-42	2,2 ---- 1-74	2,7 ---- 2-13	3,3 ---- 2-61	3,9 ---- 3-08	5
			подварочный	1,4 ---- 1-11	1,5 ---- 1-19	1,8 ---- 1-42	2,2 ---- 1-74	2,7 ---- 2-13	3,3 ---- 2-61	4 ---- 3-16	4,7 ---- 3-71	6
				а	б	в	г	д	е	ж	з	N

Б. Стали легированные

Место сварки	Положение стыка		Шов	Толщина стенки, мм
				12	14	16	18	20	22	25	28
На месте монтажа	Вертикальное	Неповоротное	основной	0,82 ------ 0-64,8	0,91 ------ 0-71,9	0,99 ------ 0-78,2	1,1 ------ 1-86,9	1,3 ---- 1-03	1,5 ---- 1-19	1,9 ---- 1-50	2,3 ---- 1-82	1
			подварочный	0,98 ------ 0-77,4	1,1 ------ 0-86,9	1,2 ------ 0-94,8	1,3 ---- 1-03	1,5 ---- 1-19	1,8 ---- 1-42	2,2 ---- 1-74	2,8 ---- 2-21	2
	Горизонтальное		основной	1,1 ------ 0-86,9	1,2 ------ 0-94,8	1,3 ---- 1-03	1,4 ---- 1-11	1,6 ---- 1-26	2 ---- 1-58	2,4 ---- 1-90	3 ---- 2-37	3
			подварочный	1,3 ---- 1-03	1,4 ---- 1-11	1,5 ---- 1-19	1,7 ---- 1-34	2 ---- 1-58	2,4 ---- 1-90	2,9 ---- 2-29	3,6 ---- 2-84	4
На сборочном стенде	Вертикальное поворотное		основной	0,58 ------ 0-45,8	0,63 ------ 0-49,8	0,7 ------ 0-55,3	0,75 ------ 0-59,3	0,9 ------ 0-71,1	1 ---- 0-79	1,3 ---- 1-03	1,6 ---- 1-26	5
			подварочный	0,69 ------ 0-54,5	0,76 ------ 0-60	0,83 ------ 0-65,6	0,9 ------ 0-71,1	1,1 ------ 0-86,9	1,2 ------ 0-94,8	1,5 ---- 1-19	1,9 ---- 1-50	6
				а	б	в	г	д	е	ж	з	N

Место сварки	Положение стыка		Шов	Толщина стенки, мм, до
				30	32	36	40	45	50	56	60
На месте монтажа	Вертикальное	Неповоротное	основной	2,7 ---- 2-13	3,1 ---- 2-45	3,6 ---- 2-84	4,4 ---- 3-48	5,5 ---- 4-35	6,7 ---- 5-29	8,1 ---- 6-40	9,6 ---- 7-53	1
			подварочный	3,3 ---- 2-61	3,7 ---- 2-92	4,4 ---- 3-48	5,3 ---- 4-19	6,5 ---- 5-14	8 ---- 6-32	9,7 ---- 7-66	11,5 ---- 9-09	2
	Горизонтальное		основной	3,6 ---- 2-84	4 ---- 3-16	4,8 ---- 3-79	5,8 ---- 4-58	7,1 ---- 5-61	8,7 ---- 6-87	10,5 ---- 8-30	12,5 ---- 9-88	3
			подварочный	4,3 ---- 3-40	4,8 ---- 3-79	5,7 ---- 4-50	7 ---- 5-53	8,6 ---- 6-79	10,5 ---- 8-30	12,5 ---- 9-88	15 ----- 11-85	4
На сборочном стенде	Вертикальное поворотное		основной	1,9 ---- 1-50	2,2 ---- 1-74	2,5 ---- 1-98	3,1 ---- 2-45	3,8 ---- 3-00	4,7 ---- 3-71	5,7 ---- 4-50	6,7 ---- 5-29	5
			подварочный	2,3 ---- 1-82	2,6 ---- 2-05	3 ---- 2-37	3,7 ---- 2-92	4,6 ---- 3-63	5,6 ---- 4-42	6,8 ---- 5-37	8 ---- 6-32	6
				а	б	в	г	д	е	ж	з	N

§ 17. Подварка корня шва

Место сварки	Положение стыка		Глубина подварки, мм, до
			3	4	5
На месте монтажа	Вертикальное	Неповоротное	0,2 ------ 0-15,8	0,31 ------ 0-24,5	0,4 ------ 0-31,6	1
	Горизонтальное		0,26 ------ 0-20,5	0,42 ------ 0-33,2	0,54 ------ 0-42,7	2
На сборочном стенде	Вертикальное поворотное		0,17 ------ 0-13,4	0,25 ------ 0-19,8	0,35 ------ 0-27,7	3
			а	б	в	N

Нормы и расценки настоящего раздела предусматривают выполнение термообработки токами частотой 2400 — 8000 Гц.

§ 18. Установка и снятие нагревателей

а) для электрослесаря

1. Установка бобышек. 2. Проверка годности термопары. 3. Прокладка кабеля от источника электропитания и компенсационного провода. 4. Зачеканка термопары и подключение ее к прибору. 5. Обертывание стыка листовым асбестом. 6. Намотка медного кабеля на трубу. 7. Подключение нагревателя к силовому кабелю. 8. Отключение кабеля. 9. Снятие нагревателя. 10. Удаление асбестовой изоляции.

б) для термиста-оператора

1. Проверка качества работы по установке индуктора. 2. Подготовка журнала термообработки.

Профессия и разряд рабочих	Наружный диаметр труб, мм, до
	108 — 168		194 — 245				273 — 377
	Толщина стенки, мм, до
	20	45	20	45	60	80	20	45	60	80
Электрослесарь 5 разр.	1,6 ---- 1-12	1,8 ---- 1-26	1,7 ---- 1-19	2 ---- 1-40	2,3 ---- 1-62	3,6 ---- 2-58	1,8 ---- 1-26	2,1 ---- 1-47	2,4 ---- 1-69	3,9 ---- 2-74	1
Термист-оператор 4 разр.	0,39 ------ 0-24,4	0,44 ------ 0-27,5	0,42 ------ 0-26,3	0,5 ------ 0-31,3	0,56 ---- 0-35	0,72 ---- 0-45	0,46 ------ 0-28,8	0,55 ------ 0-34,4	0,64 ---- 0-40	0,78 ------ 0-48,8	2
	а	б	в	г	д	е	ж	з	и	к	N

Профессия и разряд рабочих	Наружный диаметр труб, мм, до
	426 — 550					680 — 820					920 — 1020
	Толщина стенки, мм, до
	20	45	60	80	110	20	45	60	80	90	20	40
Электрослесарь 5 разр.	2 ---- 1-40	2,3 ---- 1-62	2,6 ---- 1-83	4,2 ---- 2-95	5,3 ---- 3-72	2,3 ---- 1-62	2,6 ---- 1-83	2,9 ---- 2-04	4,6 ---- 3-23	5,9 ---- 4-14	2,5 ---- 1-76	2,8 ---- 1-97	1
Термист-оператор 4 разр.	0,49 ------ 0-30,6	0,6 ------ 0-37,5	0,68 ------ 0-42,5	0,85 ------ 0-53,1	0,98 ------ 0-61,3	0,57 ------ 0-35,6	0,72 ---- 0-45	0,81 ------ 0-50,6	0,98 ------ 0-61,3	1,3 ------ 0-81,3	0,6 ------ 0-37,5	0,75 ------ 0-46,9	2
	а	б	в	г	д	е	ж	з	и	к	л	м	N

Примечания. 1. В случае невыполнения забот по зачеканке термопар Н. вр. и Расц. умножать на 0,7.

2. В случае невыполнения работ по прокладке кабеля и компенсационного провода Н. вр. и Расц. умножать на 0,8.

8. При установке нагревателей на стыки литых деталей и коллекторов Н. вр. и Расц. умножать на 1,2.

§ 19. Подогрев зон сварки сварных соединений труб

а) для электрослесаря

1. Включение термического оборудования в электросеть.

2. Наблюдение за работой оборудования с регулированием режимов нагрева.

б) для термиста-оператора

1. Наблюдение за нагревом. 2. Контроль за температурой нагреваемой трубы. 3. Ведение записи в журнале.

Профессия и разряд рабочих	Наружный диаметр труб, мм
	108 — 133		159 — 194		219 — 377			426 — 550
	Толщина стенки, мм, до
	20	40	20	40	20	45	80	20	45	80	110
Электрослесарь 5 разр.	0,83 ------ 0-58,3	1,1 ------ 0-77,2	1,1 ------ 0-77,2	1,3 ------ 0-91,3	1,3 ------ 0-91,3	1,4 ------ 0-98,3	1,8 ---- 1-26	1,4 ------ 0-98,3	1,8 ---- 1-26	2,2 ---- 1-54	3 ---- 2-11	1
Термист-оператор 5 разр.	0,53 ------ 0-37,2	0,68 ------ 0-47,7	0,68 ------ 0-47,7	0,77 ------ 0-54,1	0,77 ------ 0-54,1	0,85 ------ 0-59,7	1,8 ------ 1-26	0,94 ------ 0-66	1,1 ------ 0-77,2	2,2 ---- 1-54	3,3 ---- 2-32	2
	а	б	в	г	д	е	ж	з	и	к	л	N

Профессия и разряд рабочих	Наружный диаметр труб, мм, до
	630 — 680			710 — 820			920 — 1020
	Толщина стенки, мм, до
	20	45	90	20	45	90	20	40
Электрослесарь 5 разр.	2 ---- 1-40	2,2 ---- 1-54	2,6 ---- 1-83	2,6 ---- 1-83	2,9 ---- 2-03	3,4 ---- 2-39	3,1 ---- 2-18	3,4 ---- 2-39	1
Термист-оператор 5 разр.	1,2 ------ 0-84,2	1,4 ------ 0-98,3	2,4 ---- 1-68	1,6 ---- 1-12	1,8 ---- 1-26	3,2 ---- 2-25	1,9 ---- 1-33	2,1 ---- 1-47	2
	а	б	в	г	д	е	ж	з	N

§ 20. Термическая обработка сварных соединений труб индукционными нагревателями

а) для электрослесарей

1. Включение термического оборудования в электрическую сеть. 2. Наблюдение за работой оборудования с регулированием режимов термообработки (силы тока, напряжения, давления газа и т.п.) по всему циклу термообработки. 3. Обертывание стыка асбестом.

б) для термиста-оператора

1. Термообработка стыка с подогревом до требуемой температуры с заданной выдержкой. 2. Ведение записи в журнале.

Профессия и разряд рабочих	Наружный диаметр труб, мм, до
	108 — 133		159 — 194		219 — 377				426 — 550
	Толщина стенки, мм, до
	20	36	20	45	20	45	60	80	20	45	60	80	110
Электрослесарь 5 разр.	1,2 ------ 0-84,2	1,8 ---- 1-26	1,8 ---- 1-26	2,9 ---- 2-04	2,3 ---- 1-62	3,6 ---- 2-53	4,4 ---- 3-09	7,1 ---- 4-98	3,1 ---- 2-18	4,4 ---- 3-09	6 ---- 4-21	8,5 ---- 5-97	10 ---- 7-02	1
Термист-оператор 5 разр.	2 ---- 1-40	2,6 ---- 1-83	2,1 ---- 1-47	3,2 ---- 2-25	2,2 ---- 1-54	3,4 ---- 2-39	4,4 ---- 3-09	7,1 ---- 4-98	2,8 ---- 1-97	4,3 ---- 3-02	6 ---- 4-21	8,5 ---- 5-97	10 ---- 7-02	2
	а	б	в	г	д	е	ж	з	и	к	л	м	н	N

Профессия и разряд рабочих	Наружный диаметр труб, мм, до
	630 — 680				710 — 820				920 — 1020
	Толщина стенки, мм, до
	20	45	60	90	20	45	60	90	20	40
Электрослесарь 5 разр.	3,7 ---- 2-60	4,9 ---- 3-44	6,8 ---- 4-77	9,8 ---- 6-88	4,4 ---- 3-09	6 ---- 4-21	8,3 ---- 5-83	10 ---- 7-02	5,1 ---- 3-58	6,8 ---- 4-77	1
Термист-оператор 5 разр.	3,4 ------ 2-39	4,7 ------ 3-30	6,8 ---- 4-77	9,8 ---- 6-88	3,7 ---- 2-60	5,4 ---- 3-79	8,3 ---- 5-83	10 ---- 7-02	4,1 ---- 2-88	6 ---- 4-21	2
	а	б	в	г	д	е	ж	з	и	к	N

Примечания. 1. Нормами и расценками табл. 1 и 2 предусмотрена термообработка одного стыка. При групповой термообработке от одного источника питания двух стыков Н. вр. и Расц. умножать на 0,7; более двух до пяти стыков — на 0,6; более пяти — на 0,5.

2. Нормами и расценками настоящего параграфа предусмотрена термообработка стыков труб из низколегированных сталей марок 12Х1МФ, 15Х1МФ и т.п. При термообработке стыков труб из углеродистых сталей, а также сталей марки 15ГС Н. вр. и Расц. умножать на 0,7.

---
