Утверждено Протоколом Министерства автомобильных дорог РСФСР от 24 августа 1981 г. № 29

РУКОВОДСТВО ПО ОЦЕНКЕ ПРОПУСКНОЙ СПОСОБНОСТИ АВТОМОБИЛЬНЫХ ДОРОГ

В руководстве детально описаны основные характеристики движения транспортных потоков, методы прогнозирования интенсивности движения и расчета пропускной способности отдельных участков и дороги в целом.

Руководство разработано взамен Методических рекомендаций по оценке пропускной способности автомобильных дорог (Минавтодор РСФСР. М.: Транспорт, 1975).

В составлении руководства участвовали: В.В. Сильянов, А.Г. Биннатов, Я.Э. Варна, В.М. Еремин, Р.С. Картанбаев, Б.К. Каюмов, Е.М. Лобанов, С.С. Петросян, В.И. Пуркин, М.Т. Работяга, И.С. Садиков, Ю.М. Ситников, В.А. Суспицын, М.С. Талаев, Д.Т. Хамраев, А.Я. Хомяк, А.П. Шевяков, В.В. Чванов (МАДИ); А.П. Васильев, В.С. Адасинский, Б.Б. Анохин, А.В. Бабков, В.О. Машкин, Н.П. Минин, В.П. Расников (Гипродорнии); Н.Ф. Хорошилов, Н.П. Рябиков, О.Н. Яковлев (Союздорнии), Б.Н. Баваров, Н.Н. Чуклинов (ВНИИБД МВД СССР); П.К. Дуюнов (Фрунзенский полит. ин-т); В.В. Столяров (Саратовский полит. ин-т); Т.А. Шилакадзе (Грузгосоргдорнии). Редактирование выполнено д-ром техн. наук В.В. Сильяновым.

Ил. 47, табл. 52

Заведующий редакцией В.Г. Чванов

Редактор Л.Н. Пустовалова

ВВЕДЕНИЕ

Пропускная способность зависит от большого числа факторов: дорожных условий (ширины проезжей части, продольного уклона, радиуса кривых в плане, расстояния видимости и др.), состава потока автомобилей, наличия средств регулирования, погодно-климатических условий, возможности маневрирования автомобилей по ширине проезжей части, психофизиологических особенностей водителей и конструкции автомобилей. Изменение из этих факторов приводит к существенным колебаниям пропускной способности в течение суток, месяца, сезона и года. При частом расположении помех на дороге происходят значительные колебания скорости, приводящие к появлению большого числа автомобилей, движущихся в группах, а также снижению средней скорости всего потока.

На пропускную способность маршрута в целом существенно влияет время, затрачиваемое на преодоление узких мест отдельных участков дороги. Продолжительность этого времени может меняться от нескольких десятков секунд на регулируемых пересечениях до нескольких минут на затяжных подъемах и железнодорожных переездах. Увеличение этого времени может резко изменить пропускную способность и создать заторы, а также увеличить протяжение участка, на котором сказывается влияние затора на режим движения автомобилей. Поэтому снижение продолжительности преодоления узких мест позволяет улучшить условия движения не только в их зоне, но и в целом по дороге, повысить ее пропускную способность.

Определение пропускной способности необходимо не только для выявления участков, требующих улучшения условий движения, но и для оценки экономичности и удобства движения всего потока автомобилей по маршруту, выбора эффективных средств организации движения. Любая дорога может работать при загрузках различной интенсивности. При этом предельной будет интенсивность, соответствующая пропускной способности дороги. Эффективность транспортной работы дороги может характеризоваться как пропускной способностью, так и интенсивностью, при которой движение по дороге наиболее экономично и оптимально по условиям работы водителя.

Пропускная способность автомобильных дорог может быть повышена:

1. проектированием сочетания элементов плана и продольного профиля, не вызывающих резкого изменения скоростей;

2. назначением ширины проезжей части, позволяющей разделить поток автомобилей по составу (дополнительные полосы на подъемах, на пересечениях в одном уровне) и обеспечивающей оптимальную загрузку, при которой движение происходит с достаточно высокими скоростями;

3. повышением ровности покрытия и его сцепных качеств;

4. реконструкцией пересечений в одном уровне (например, устройство разных типов канализированных пересечений) или устройством пересечений в разных уровнях;

5. выбором средств регулирования, обеспечивающих рациональный режим движения;

6. снабжением водителей полной информацией об условиях движения по маршруту;

7. улучшением работы дорожно-эксплуатационной службы, особенно зимой.

Существенное увеличение пропускной способности дорог можно достигнуть путем повышения динамических качеств автомобилей, особенно их приемистости (возможности быстро набирать скорость с места), и мастерства водителей. Повышая пропускную способность, можно добиться и увеличения скоростей с одновременным обеспечением безопасности движения. Это будет способствовать значительному повышению производительности автомобильного транспорта.

Учитывая сложность определения пропускной способности и ее зависимость от большого числа факторов, в Руководстве приведены не только общий метод оценки пропускной способности, но и методы, позволяющие детальнее учитывать условия движения на наиболее сложных участках дорог.

Раздел 1 ОСНОВНЫЕ ХАРАКТЕРИСТИКИ ДВИЖЕНИЯ ПОТОКА АВТОМОБИЛЕЙ

ОБЩИЕ ПОЛОЖЕНИЯ

1.1. На пропускную способность влияет большое число факторов, зависящих от технических параметров дороги и автомобилей. Поэтому для получения надежных данных о пропускной способности должны быть учтены показатели, характеризующие взаимодействие между автомобилями в потоке в различных дорожных условиях.

1.2. Транспортные потоки характеризуются: интенсивностью, составом, скоростью, интервалами между автомобилями, плотностью потока. Вследствие взаимодействия автомобилей в потоке все эти характеристики функционально связаны друг с другом.

ИНТЕНСИВНОСТЬ ДВИЖЕНИЯ

1.3. При использовании данных, основывающихся на учете часовой интенсивности движения в различные периоды года, обоснования мероприятий по организации движения, оценки уровня удобства движения, инженерных мероприятий по повышению безопасности движения и пропускной способности, за расчетную принимают часовую интенсивность движения Nи, составляющую 0,8 от максимальной Nmax, т.е. Nи = 0,8Nmax.

Расчетная часовая интенсивность движения

Nч = 0,076Nс, (1.1)

где Nс — среднегодовая суточная интенсивность движения в обоих направлениях, авт./сут.

1.4. Разрабатывая мероприятия, повышающие пропускную способность отдельных элементов дорог с ярко выраженным различием условий движения по направлениям (например, подъемы, пересечения в одном уровне и т.д.), необходимо учитывать эту неравномерность. Коэффициент неравномерности распределения интенсивности движения по направлениям в среднем можно принять равным 0,6. Тогда расчетная часовая интенсивность движения:

(1.2)

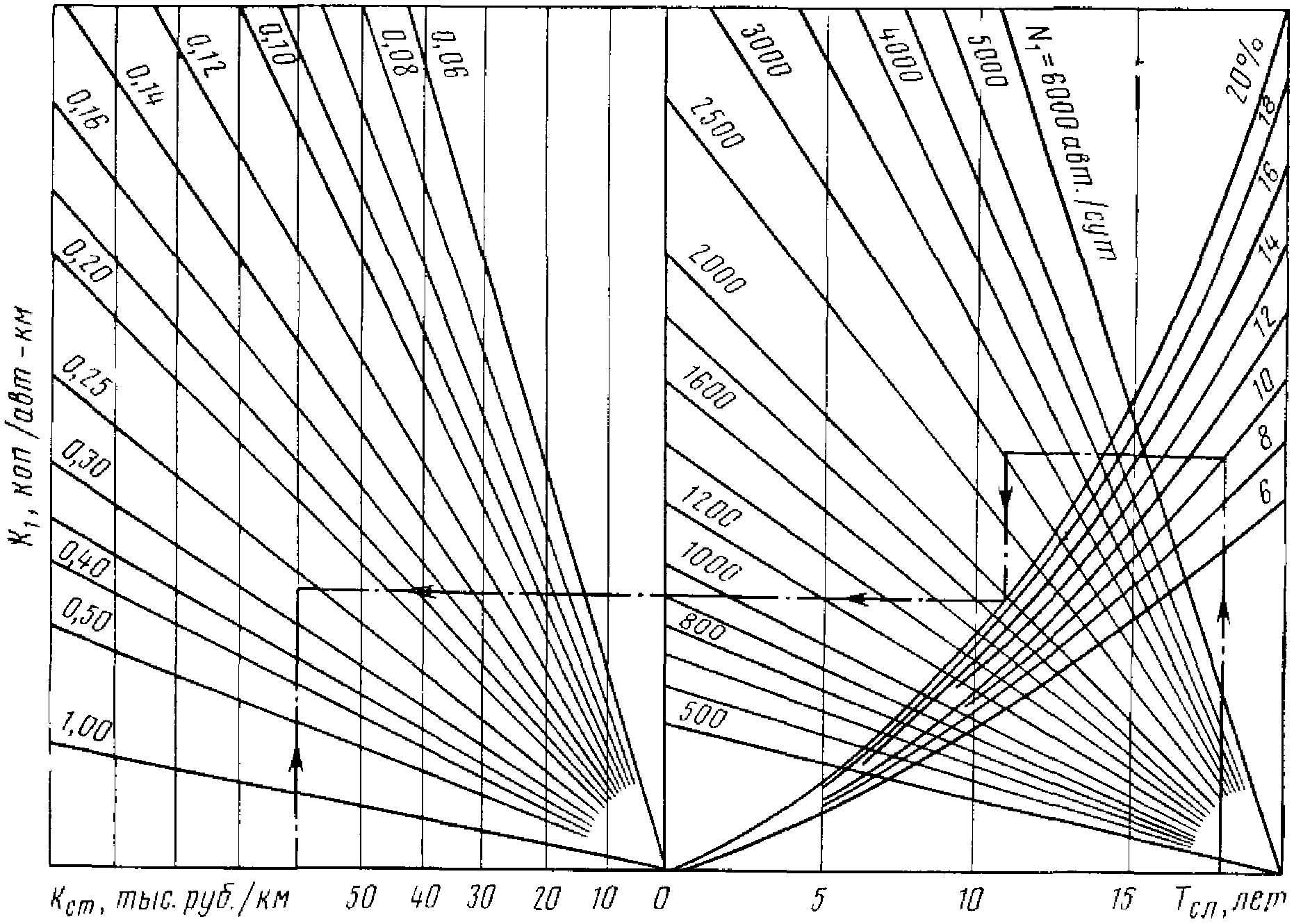

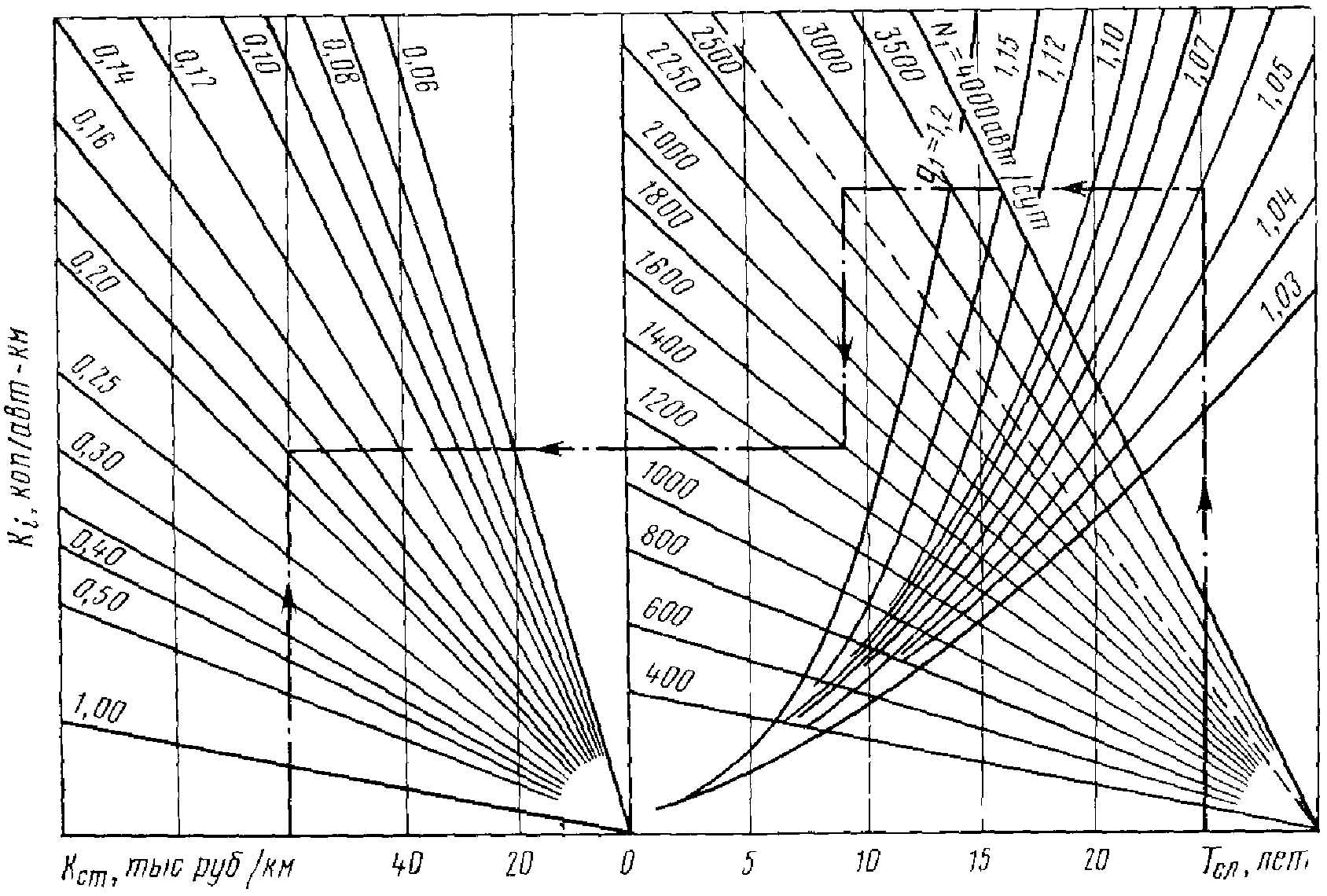

1.5. При обосновании оптимальной загрузки дороги (см. приложение 2) и планировании стадийных мероприятий, повышающих пропускную способность (см. раздел 6), необходимо устанавливать не только интенсивность движения на начальный и конечный годы перспективного периода, но и динамику ее изменения по годам по отношению к начальному году.

1.6. Перспективную интенсивность движения необходимо прогнозировать исходя из анализа материалов экономических изысканий, данных учета за последние 10 — 15 лет и народнохозяйственного значения района проложения дороги.

Можно использовать следующие закономерности изменения интенсивности движения: а) по закону прямой с постоянным коэффициентом прироста; б) по геометрической прогрессии с постоянными темпами роста в течение расчетного периода; в) по геометрической прогрессии с убывающими темпами роста.

При изменении интенсивности по годам по закону прямой интенсивность t-го года

N_{t} = N_{1} + \Delta Nt = N_{1}(1 + bt) . (1.3)

При изменении интенсивности по закону геометрической прогрессии интенсивность t-го года

N_{t} = N_{1}(1 + \frac{p_{N}}{100})^{t - 1} = N_{1}q^{t - 1} , (1.4)

где N1 — интенсивность движения в начальном году, авт./сут; pN — средний ежегодный процент прироста интенсивности движения, установленный по данным учета движения за период не менее 10 — 15 лет; t — число лет до конца перспективы; q — коэффициент ежегодного роста интенсивности; \Delta N — ежегодный прирост интенсивности движения, авт./сут.

Уравнения (1.3) и (1.4) целесообразно применять при расчете интенсивности на дорогах IV и V категорий. На дорогах II категории по этим формулам следует осуществлять краткосрочный прогноз интенсивности для целей организации движения на период до 5 лет.

При загрузке дороги движением свыше 0,5 от размера пропускной способности для прогнозов интенсивности следует применять закономерность с убывающими темпами роста

{}_{t1}^{N = N}{_{[}^{1 + 0,01a}\prime^{(t - 1) +} \sum^{t} {}_{t = 2}^{{}^{= T_{c}}b}\prime_{]}^{(t - 1)^{- 1,3}}} , (1.5)

где Tс — расчетный срок перспективы, лет; a' и b' — эмпирические коэффициенты, зависящие от первоначального темпа относительного прироста интенсивности движения.

    Первоначальный темп, %  ....  10    12    14    16    18    20
                         a' ....   3,7   3,1   2,5   1,9   1,3   0,7
                         b' ....   6,3   8,9  11,5  14,1  16,7  19,3

1.7. При известных законах роста интенсивности, расчетной перспективе, исходной интенсивности и параметрах, характеризующих ежегодный прирост, перспективную интенсивность любого года целесообразно определять по номограммам (рис. 1.1 - 1.3).

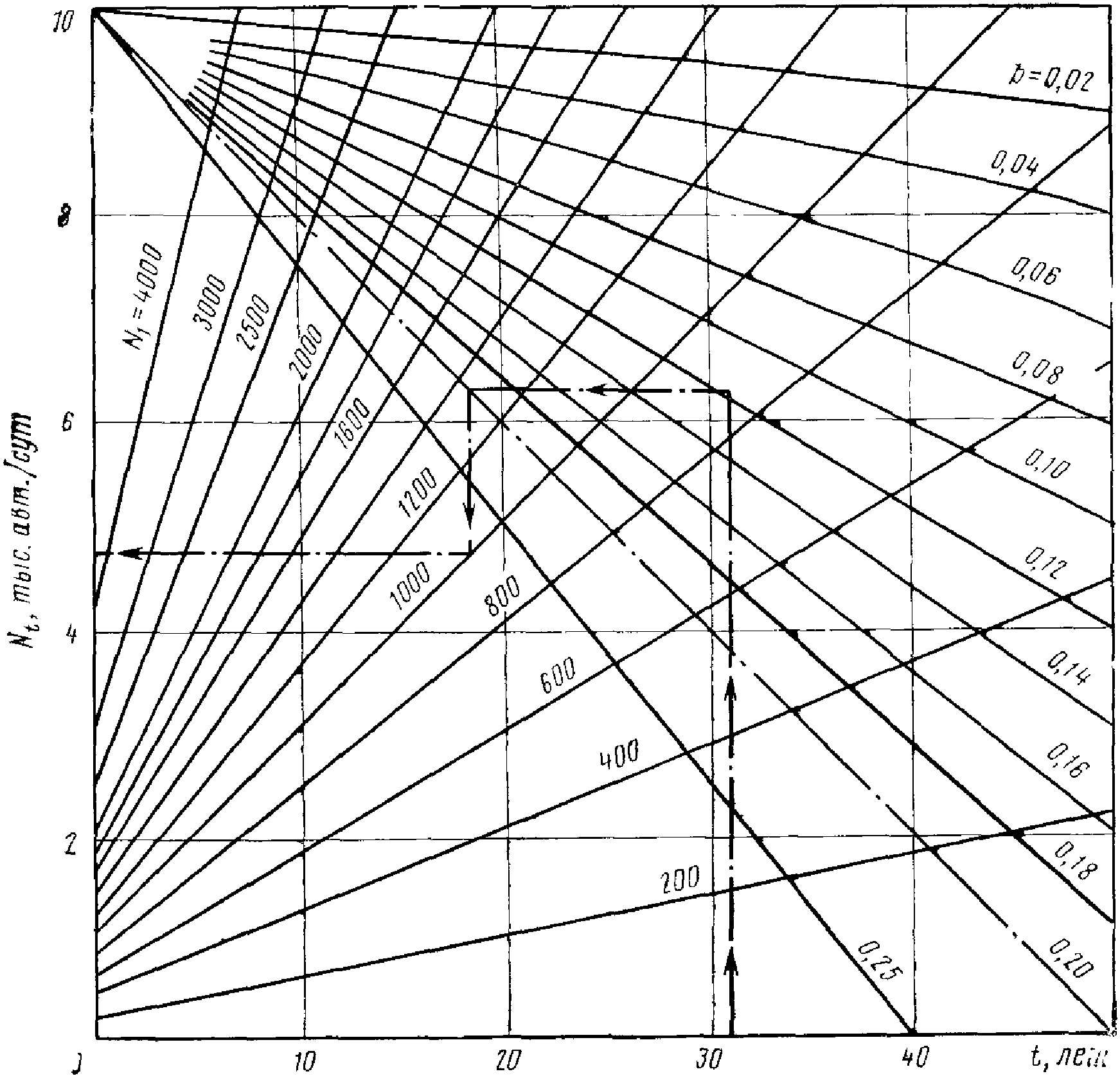

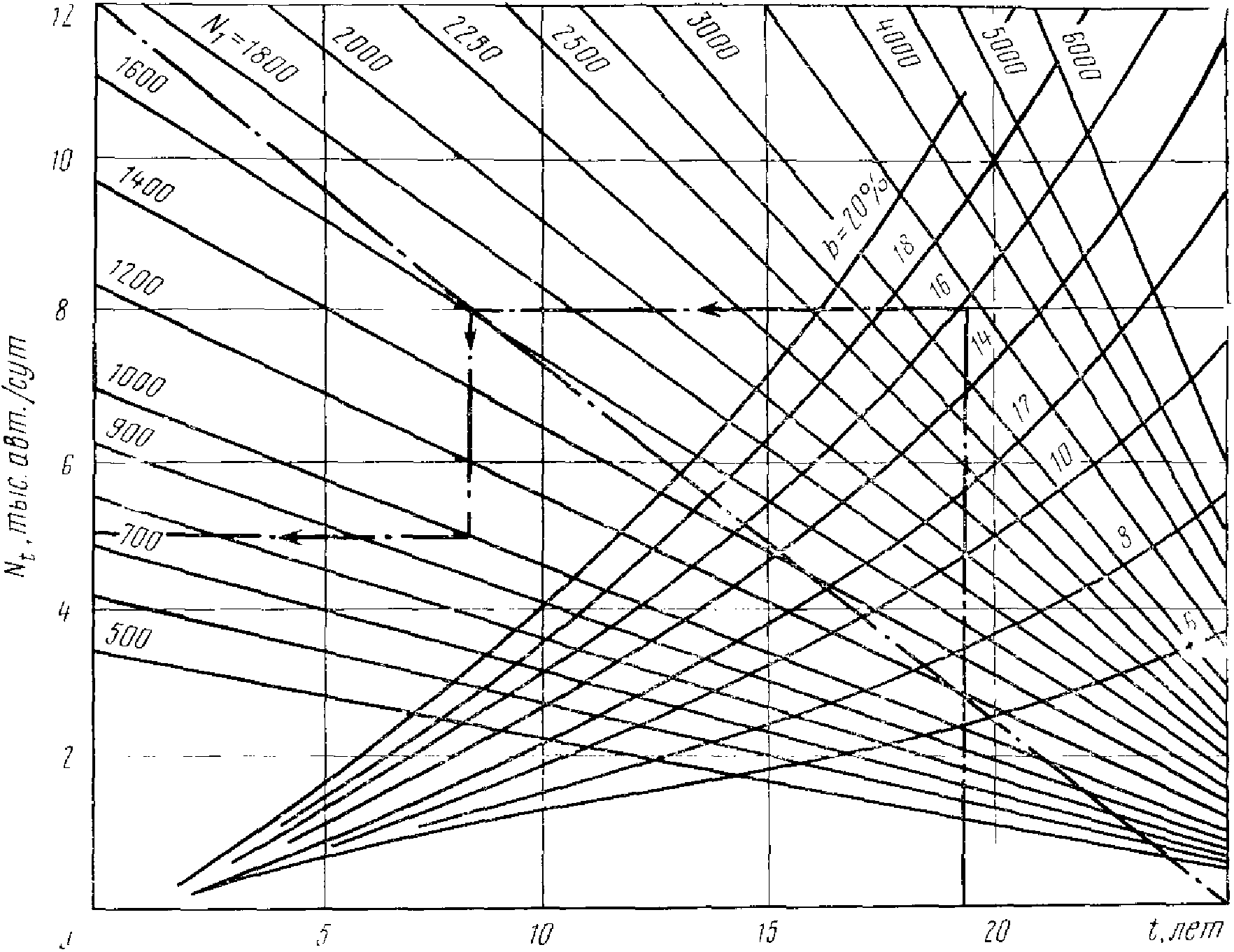

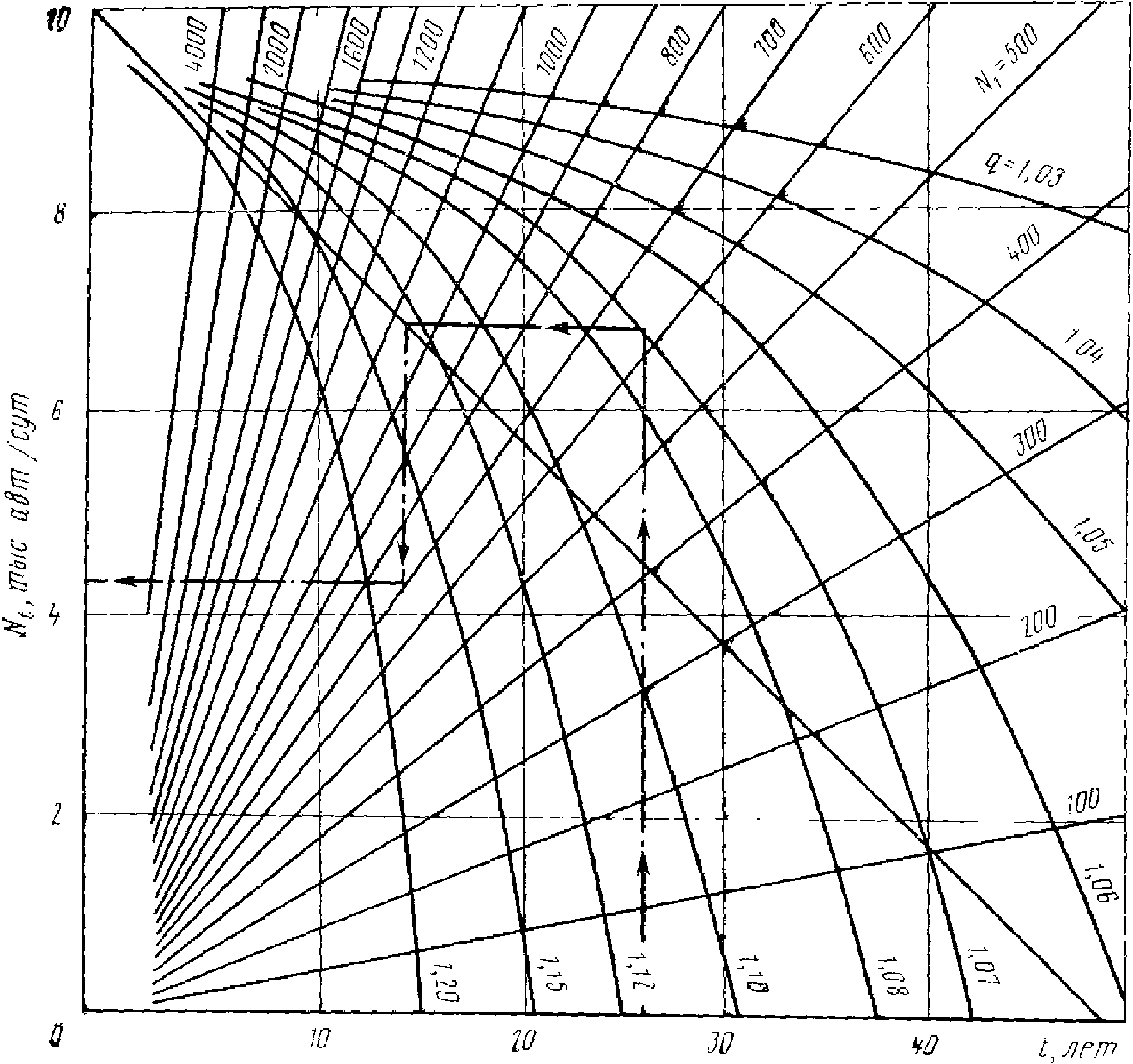

Рис. 1.1. Номограмма для определения перспективной интенсивности движения при линейном ежегодном приросте интенсивности

Рис. 1.2. Номограмма для определения перспективной интенсивности движения при ежегодном приросте интенсивности по геометрической прогрессии с постоянными темпами роста

Рис. 1.3. Номограмма для определения перспективной интенсивности движения при ежегодном приросте интенсивности по геометрической прогрессии с убывающими темпами роста

СОСТАВ ДВИЖЕНИЯ

1.8. Состав движения существенно влияет на пропускную способность и выбор мероприятий по повышению пропускной способности. Его необходимо учитывать при всех расчетах, связанных с оценкой уровней удобства и пропускной способности. Состав движения на дороге определяют на основе непосредственного учета движения, анализа народнохозяйственного значения района проложения дороги и перспектив его развития, анализа парка автопредприятий, расположенных в зоне влияния дороги.

1.9. Для технико-экономических расчетов, связанных с определением оптимальной загрузки дорог, необходима детализация состава движения по моделям автомобилей с учетом их грузоподъемности (см. п. 2.4).

СКОРОСТИ ДВИЖЕНИЯ

1.10. Следует различать скорости движения: расчетную, мгновенную (на определенном участке дороги), эксплуатационную и техническую.

Расчетная скорость — максимальная безопасная скорость одиночных легковых автомобилей, обеспечиваемая дорогой при хорошей видимости, на ровном и шероховатом покрытии, в сухую погоду. На эту скорость рассчитываются все геометрические элементы при разработке проекта.

Мгновенная скорость — наблюдаемая в конкретном створе дороги. Различают мгновенные скорости 15, 50 и 85% обеспеченности (см. ВСН 25-76 Минавтодора РСФСР). Скорость 15% обеспеченности показывает скорость медленно движущихся автомобилей. Скорость 50% обеспеченности соответствует средней мгновенной скорости всех автомобилей в транспортном потоке.

Скорость 85% обеспеченности показывает скорость, которую не превышает основная часть потока автомобилей. Эта скорость обычно используется при выборе средств организации движения и введении ограничения скоростей.

Эксплуатационная скорость (скорость сообщения) — средняя на рассматриваемом маршруте или участке дороги с учетом задержек, получаемая делением пути на продолжительность проезда (время сообщения).

Техническая скорость — средняя на рассматриваемом маршруте или участке дороги без учета задержек и остановок в пути.

Скорость свободного движения — скорость при отсутствии взаимного влияния автомобилей (сказывается влияние только дорожных условий).

1.11. Скорости движения могут быть установлены путем их измерения на выделенных створах (мгновенные скорости) или путем проезда испытательного автомобиля в составе транспортного потока с измерением в характерных местах дороги по протарированному спидометру (см. ВСН 25-76 Минавтодора РСФСР) или записи с помощью аппаратуры для измерения режимов движения.

ИНТЕРВАЛЫ МЕЖДУ АВТОМОБИЛЯМИ

1.12. Интервалы между автомобилями могут меняться в очень широких пределах, даже при высокой интенсивности движения. Как во времени, так и по расстоянию интервалы являются характеристиками, от которых зависит пропускная способность полосы движения. На размер интервалов влияют скорость и интенсивность движения. Существенное перераспределение интервалов наблюдается при появлении в потоке грузовых автомобилей или автобусов, имеющих низкие скорости.

1.13. Как во времени, так и по расстоянию интервалы измеряют между передними бамперами переднего и заднего автомобилей.

При оценке максимальной пропускной способности пересечений в одном уровне и участков переплетения и слияния рассматривают интервалы во времени и размер граничного интервала, который принимается большинством водителей при выполнении маневров.

Интервалы, принимаемые водителями:

    При пересечении потоков, с  ......  9 - 14  (в среднем 12)
     "   слиянии       "     с  ......  3,5 - 6 ("    "     5)
     "   переплетении  "     с  ......  2 - 6   ("    "     4)

ПЛОТНОСТЬ ДВИЖЕНИЯ ПОТОКА АВТОМОБИЛЕЙ

1.14. Плотность движения — число автомобилей на единицу длины дороги (обычно на 1 км); ее измеряют числом автомобилей на 1 км дороги.

1.15 Связь между основными характеристиками потока автомобилей

N = vq, (1.6)

где N — интенсивность движения, авт/ч; v — скорость, км/ч; q — плотность потока, авт./км.

Эта связь графически выражена зависимостью интенсивность — плотность (рис. 1.4). Максимум кривой соответствует пропускной способности.

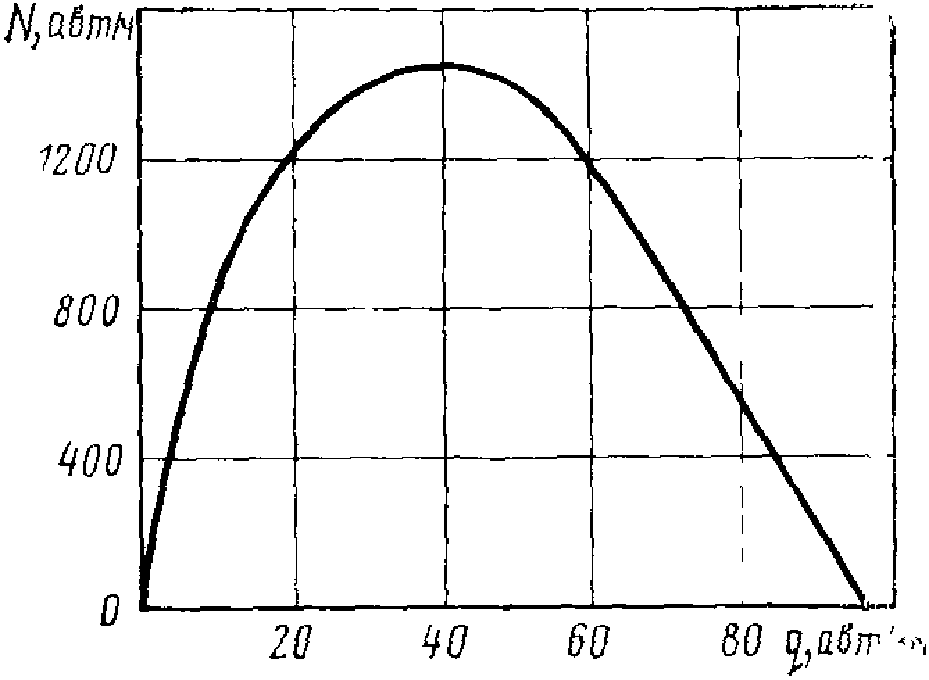

Рис. 1.4. Пример зависимости интенсивность — плотность

1.16. Понятие о плотности движения используют при оценке пропускной способности в различных дорожных условиях (см. приложение 1).

ПРОПУСКНАЯ СПОСОБНОСТЬ

1.17. Пропускная способность — максимальное число автомобилей, которое может пропустить участок в единицу времени в одном или двух направлениях в рассматриваемых дорожных и погодно-климатических условиях.

1.18. Следует различать: теоретическую, практическую и расчетную пропускные способности.

1.19. Теоретическую пропускную способность Pт определяют расчетом для горизонтального участка дороги, считая постоянными интервалы между автомобилями и однородным составом транспортного потока (состоящим только из легковых автомобилей). Теоретическая пропускная способность полосы автомобильной магистрали составляет около 2900 легковых авт/ч.

1.20. Под практической понимают пропускную способность, которая обеспечивается на дорогах в реальных условиях движения. Различают два вида практической пропускной способности: максимальную Pmax, наблюдаемую на эталонном участке; практическую P в конкретных дорожных условиях.

1.21. Эталонный участок с максимальной практической пропускной способностью Pmax характеризуется следующими дорожными условиями: имеются горизонтальные прямолинейные участки, расстояние между пересечениями более 5 км; полос движения не менее двух; ширина полосы 3,75 м; укрепленные обочины шириной 3 м; расстояние видимости превышает 800 м; сухое покрытие ровное, шероховатое; транспортный поток состоит только из легковых автомобилей; на обочинах отсутствуют боковые препятствия, снижающие скорость; благоприятные погодно-климатические условия.

1.22. Практическая пропускная способность P соответствует пропускной способности участков, имеющих худшие условия по сравнению с эталонным участком (см. п. 1.21).

1.23. Расчетная пропускная способность характеризует экономически целесообразное число автомобилей, которое может пропустить в единицу времени участок в рассматриваемых дорожных условиях при принятой схеме организации движения.

1.24. Расчетная пропускная способность рассматривается как проектный показатель в совокупности с расчетной интенсивностью движения, который служит основой для назначения размеров геометрических элементов дорог и их сочетаний и обеспечивает на расчетную 20-летнюю перспективу оптимальные параметры работы дороги в специфических погодно-климатических условиях рассматриваемого района проектирования.

1.25. Показатель расчетной пропускной способности обосновывают расчетом. При этом принимают во внимание погодно-климатические условия, условия формирования интенсивности движения на дороге, характеристик рельефа местности; интенсивность и состав движения.

1.26 Расчетная пропускная способность

Pрасч = kрPт, (1.7)

где kр — коэффициент перехода от теоретической пропускной способности к расчетной; Pт — теоретическая пропускная способность, легковых авт/ч.

Значения коэффициентов kр приведены в табл. 1.1.

Таблица 1.1

1.27. Пропускная способность зависит от скорости движения, обеспечиваемой дорогой (рис. 1.5).

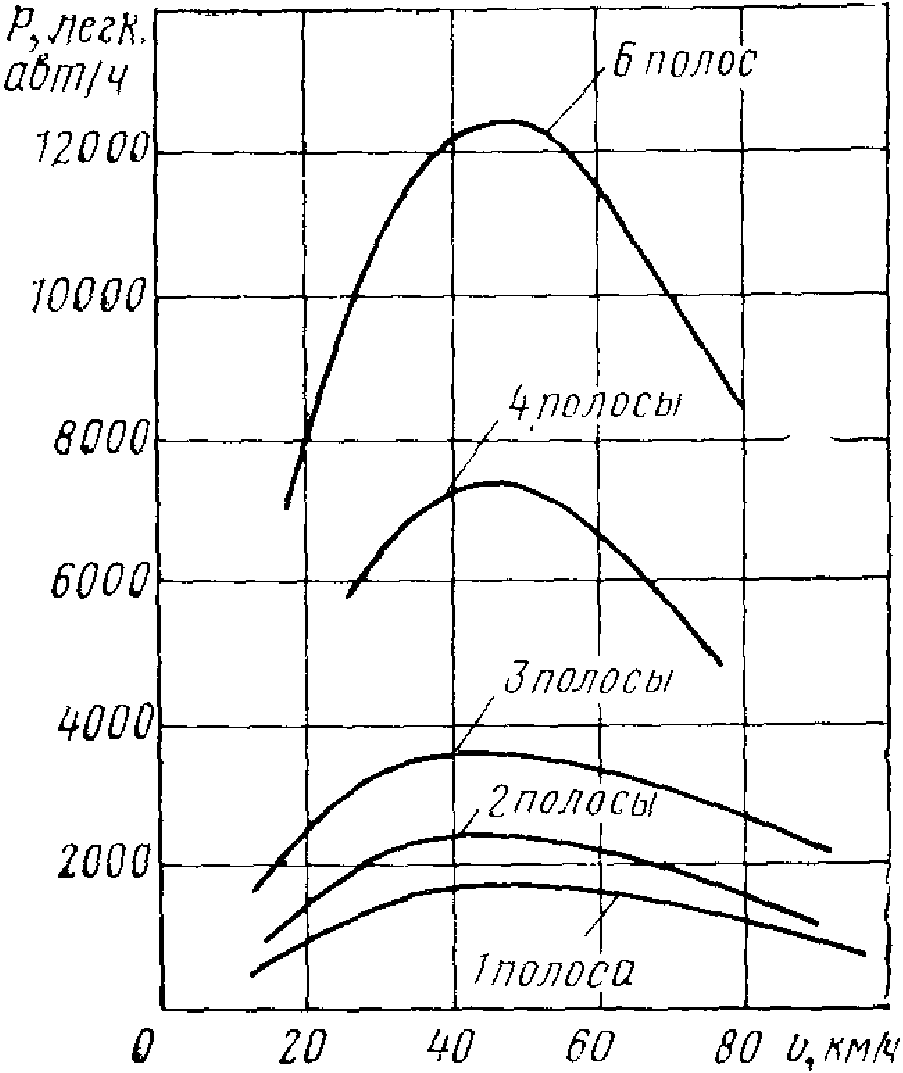

Рис. 1.5. Зависимость максимальной практической пропускной способности от скорости движения для дорог

ХАРАКТЕРИСТИКА УРОВНЕЙ УДОБСТВА ДВИЖЕНИЯ

1.28. Состояние потока автомобилей и условия движения на дороге характеризуются уровнем удобства движения, являющимся комплексным показателем экономичности, удобства и безопасности движения. Основными характеристиками уровней удобства являются: коэффициент загрузки движения z, коэффициент скорости c, коэффициент насыщения движением \rho .

Коэффициент загрузки движением

z = N/P, (1.8)

где N — интенсивность движения (существующая или перспективная), легковых авт/ч;

P — практическая пропускная способность, легковых авт/ч.

Коэффициент скорости движения

c = vz/v0, (1.9)

где vz — средняя скорость движения при рассматриваемом уровне удобства, км/ч; v0 — скорость движения в свободных условиях при уровне удобства А, км/ч.

Коэффициент насыщения движением

\rho = q_{z}/q_{max} , (1.10)

где qz — средняя плотность движения при рассматриваемом уровне, авт/км; qmax — максимальная плотность движения, авт/км.

1.29. Различают четыре уровня удобства движения на дорогах, характеристика которых приведена в табл. 1.2.

Таблица 1.2

Уровень удобства А

1.30. Уровень удобства А соответствует условиям, при которых отсутствует взаимодействие между автомобилями. Водители свободны в выборе скоростей; максимальные скорости на горизонтальном участке более 70 км/ч. Максимальная интенсивность движения не превышает 20% от пропускной способности.

1.31. Скорость практически не снижается с ростом интенсивности движения (рис. 1.6).

1.32. По мере увеличения загрузки число дорожно-транспортных происшествий несколько уменьшается (рис. 1.7), но практически все они имеют тяжелые последствия.

Уровень удобства Б

1.33. При уровне удобства Б проявляется взаимодействие между автомобилями, возникают отдельные группы автомобилей, увеличивается число обгонов. При верхней границе уровня Б число обгонов наибольшее. Максимальная скорость на горизонтальном участке составляет примерно 80% от скорости в свободных условиях, максимальная интенсивность — 50% от пропускной способности.

1.34. Скорости движения быстро снижаются по мере роста интенсивности (рис. 1.6).

1.35. Число дорожно-транспортных происшествий увеличивается с ростом интенсивности движения (рис. 1.7).

Уровень удобства В

1.36. При уровне удобства В происходит дальнейший рост интенсивности движения, что приводит к появлению колонн автомобилей. Число обгонов сокращается по мере приближения интенсивности к предельной для данного уровня. Максимальная скорость на горизонтальном участке составляет 70% от скорости в свободных условиях; отмечаются колебания интенсивности движения в течение часа. Максимальная интенсивность составляет 75% от пропускной способности.

1.37. С ростом интенсивности движения скорости снижаются незначительно (см. рис. 1.6).

1.38. Общее число дорожно-транспортных происшествий увеличивается с ростом интенсивности движения (см. рис. 1.7).

Уровень удобства Г

1.39. Уровень удобства Г разделяют на два подуровня (Г-а и Г-б), которые характеризуют изменение движения плотного потока автомобилей при интенсивности, близкой и равной пропускной способности.

Уровень удобства Г-а

1.40. При уровне удобства Г-а создается колонное движение с небольшими разрывами между колоннами. Обгоны отсутствуют. Между проходами автомобилей в потоке преобладают интервалы меньше 2 с. Наибольшая скорость составляет 50 — 55% от скорости в свободных условиях. Максимальная интенсивность движения равна пропускной способности; наблюдается значительное колебание интенсивности в течение часа.

1.41. Скорости движения с ростом интенсивности меняются незначительно (рис. 1.6).

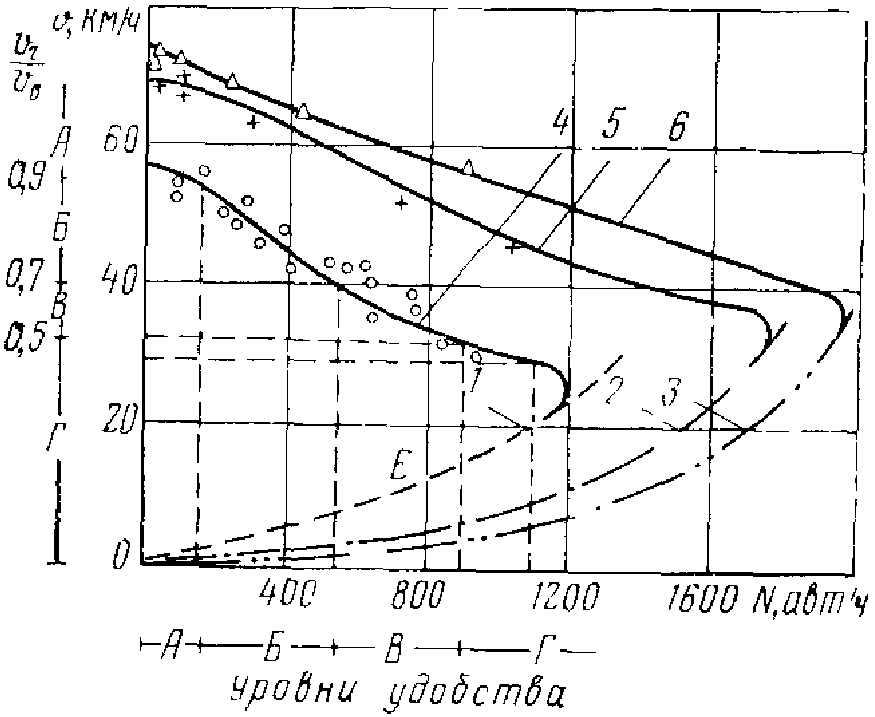

Рис. 1.6. Изменение средней скорости с ростом загрузки дороги

1.42. Число дорожно-транспортных происшествий непрерывно увеличивается (рис. 1.7) и начинает несколько снижаться при интенсивности движения, близкой к пропускной способности.

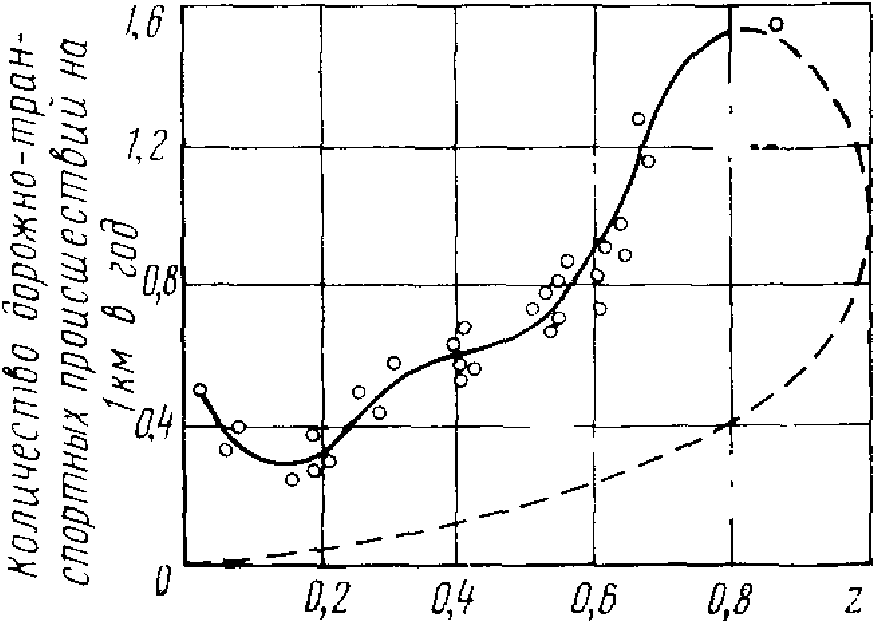

Рис. 1.7. Изменение аварийности с ростом загрузки дороги

Уровень удобства Г-б

1.43. При уровне удобства Г-б автомобили движутся непрерывной колонной с частыми остановками; скорость в периоды их движения составляет 35 — 40% от скорости в свободных условиях, а при заторах равна нулю. Интенсивность меняется от нуля до интенсивности, равной пропускной способности.

1.44. Число дорожно-транспортных происшествий уменьшается по сравнению с другими уровнями. Снижаются также их тяжесть и величина потерь.

Таблица 1.3

Примечание. Приведенные в табл. 1.3 формулы применены при z > 0,8; pл — для легковых автомобилей в потоке, %; N — интенсивность движения в обоих направлениях, авт/ч.

1.45. При расчетах оптимального уровня удобства (см. приложение 2) средние скорости v и среднюю аварийность a следует вычислять с учетом рекомендаций табл. 1.3.

Более детальный расчет скоростей и других характеристик транспортных потоков может быть выполнен с помощью ЭВМ (см. приложения 15, 16, 17 и 18).

1.46. Уровни удобства, характеризующие изменение взаимодействия автомобилей в транспортном потоке, следует использовать для обоснования числа полос движения как на всей дороге, так и на ее отдельных участках (в первую очередь на тех, где в дальнейшем будет затруднена реконструкция: большие мосты, участки, проходящие через плотную застройку; участки с высокими насыпями и др.); для обоснования ширины полосы отвода; при разработке стадийных мероприятий по повышению пропускной способности; для выбора средств регулирования движения (см. раздел 6); при установлении предельной интенсивности для рассматриваемой категории дорог с учетом района ее приложения и движения на ней.

1.47. Уровень удобства движения может меняться по длине дороги и для каждого участка в течение суток, месяца, года. Расчеты следует проводить на оптимальный уровень удобства (средний для всей дороги или ее участка).

1.48. При проектировании и эксплуатации дорог необходимо обеспечивать оптимальный уровень удобства движения дороги каждой категории. Рекомендуемые уровни удобства движения для разных дорог приведены в табл. 1.4. Порядок расчета оптимального уровня удобства — в приложении 2.

Таблица 1.4

Раздел 2 МЕТОДЫ ОЦЕНКИ ПРОПУСКНОЙ СПОСОБНОСТИ ДОРОГ

ОБЩИЕ МЕТОДЫ РАСЧЕТА

2.1 При оценке практической пропускной способности в конкретных дорожных условиях рекомендуется использовать уравнение:

P = BPmax, (2.1)

где B — итоговый коэффициент снижения пропускной способности, равный произведению частных коэффициентов (см. п. 2.4) \beta = \beta_{1} , \beta_{2} , \beta_{3} , ... \beta_{15} ; Pmax — максимальная практическая пропускная способность, легковых авт/ч (см. п. 2.3).

2.2. При оценке практической пропускной способности в реальных дорожных условиях для целей организации движения следует пользоваться уравнением:

P = \omega\alpha v_{0}q_{max} , (2.2)

где \omega — коэффициент, зависящий от загрузки встречной полосы движения ( \omega = 1,3 при малой загрузке встречной полосы z <= 0,4; \omega = 1 при равном распределении интенсивности по встречным полосам; \omega = 0,99 при высокой загрузке встречной полосы z >= 0,4), \alpha — коэффициент, зависящий от дорожных условий и типа дорог; v0 — скорость движения в свободных условиях на рассматриваемом участке, км/ч; qmax = L/l — максимальная плотность движения на рассматриваемом участке, авт/км; L — длина участка; l — интервал между автомобилями.

Максимальную плотность смешанного транспортного потока устанавливают с учетом интервалов между автомобилями и их габаритов. Для удобства определения qmax следует ввести средний расчетный интервал lрасч, представляющий собой сумму дистанций между автомобилями и длину участка, занимаемого передним автомобилем.

При разнородном составе потока средний интервал следует определять с учетом возможного сочетания стоящих друг за другом автомобилей:

lрасч = p2лlлл + pлpгlлг + pлpаlла + pгpлlгл + p2гlгг +

• pгpаlга + pаpлlал + pаpгlаг + p2lаа, (2.3)

где pл, pг, pа — фактическая вероятность появления легкового, грузового автомобиля и автомобильного поезда (определяют по данным учета движения или задают составом движения); lла, lлг, lаг — интервалы между типами автомобилей с учетом их длины.

Таблица 2.1

Таблица 2.2

<*> В знаменателе приведены коэффициенты при наличии снежного наката на полосе движения.

2.3 При расчетах следует исходить из следующей максимальной практической пропускной способности (Pmax легковых авт/ч):

    Однополосные дороги, имеющие разъезды           800 в оба направления
    Двухполосные дороги .......................... 2000 "  "      "
    Трехполосные    "  ........................... 4000 "  "      "

Автомобильные магистрали, имеющие 4 полосы ... 2000 по одной полосе

    То же, 6 полос ............................... 2200 "    "     "
      "  , 8   "  ................................ 2300 "    "     "

2.4. Значения коэффициента \beta_{1} приведены в табл. 2.2. Коэффициент \beta_{2} имеет следующие значения:

Ширина обочины, м ...... 3,75 3,0 2,50 2,0 1,5

\beta_{2} ..................... 1,0 0,97 0,92 0,8 0,7

Коэффициенты \beta_{3} - \beta_{5} приведены в табл. 2.3 - 2.5.

Коэффициенты \beta_{6} - \beta_{8} имеют следующие значения:

Расстояние видимости, м .... < 50 50 — 100 100 — 150 150 — 250 250 — 350 > 350

\beta_{6} .............. 0,68 0,73 0,84 0,80 0,98 1,0

Радиус кривой в плане, м .................. < 100 100 — 250 250 — 450 450 — 600 > 600

\beta_{7} ................. 0,85 0,90 0,96 0,99 1,0

Ограничение скорости знаком, км/ч ......... 10 20 30 40 50 60

\beta_{8} .................. 0,44 0,76 0,88 0,96 0,98 1,0

Таблица 2.3

Таблица 2.4

Примечание. Коэффициент \beta_{4} на подъемах не учитывают, так как состав движения учтен при определении коэффициента \beta_{5}

Таблица 2.5

Значения коэффициента \beta_{9} приведены в табл. 2.6.

Таблица 2.6

Коэффициенты \beta_{10} - \beta_{14} имеют следующие значения:

\beta_{10}

Обочины имеют то же покрытие, что и проезжая часть ........... 1,0

Обочины укреплены: щебнем с краевой полосой из бетонных плит; щебнем без краевой полосы .............................. 0,99

засевом трав ............................................. 0,95

Неукрепленные обочины в сухом состоянии ...................... 0,90

Скользкие, покрытые грязью обочины ........................... 0,45

\beta_{11}

Шероховатое асфальто- или цементобетонное, черное щебеночное покрытие .......................................... 1,0

Асфальтобетонное покрытие без поверхностной обработки ........ 0,91

Сборное бетонное покрытие .................................... 0,86

Булыжная мостовая ............................................ 0,42

Грунтовая дорога без пыли, сухая ............................. 0,90

То же, размокшая .......................................... 0,1 — 0,3 \beta_{12}

Площадка отдыха, бензозаправочные станции или остановочные площадки с полным отделением от основной дороги и наличием специальной полосы для въезда ..................... 1,0

То же, при наличии только отгона ширины ...................... 0,98

      "  , при отсутствии полосы и отгона ........................ 0,80
      "  , без отделения от основной проезжей части .............. 0,64

\beta_{13}

Осевая разметка .............................................. 1,02

Краевая и осевая разметки .................................... 1,05

Разметка полос на подъемах с дополнительной полосой .......... 1,50

То же, на четырехполосной дороге ............................. 1,23

« , на трехполосной дороге ................................ 1,30»

Двойная осевая разметка ...................................... 1,12

Знак ограничения скорости ................................. \beta_{14} \approx \beta_{8} , \beta_{14}

Указатели полос движения ..................................... 1,10

Значения коэффициента \beta_{15} приведены в табл. 2.7.

Таблица 2.7

Приведение различных транспортных средств к легковым автомобилям производят с помощью коэффициента (СНиП II-Д.5-72):

Легковые автомобили .............................. 1,0

Мотоциклы с коляской ............................. 0,75

« и мопеды ............................... 0,5»

Грузовые автомобили грузоподъемностью до 2 т ..... 1,5

То же, 6 т ....................................... 2,0

      "    8 т ....................................... 2,5
      "   14 т ....................................... 3,0
      "   свыше 14 т ................................. 3,5

Автопоезда грузоподъемностью до 6 т .............. 2,5

То же, 12 т ...................................... 3,0

      "    20 т ...................................... 4,0
      "    30 т ...................................... 5,0
      "    30 т ...................................... 6,0

Автобусы ......................................... 3,5

2.5. Промежуточные значения коэффициентов, приведенных в п. 2.4, определяют интерполяцией.

2.6. Для оперативной проверки практической пропускной способности участков двухполосных дорог, имеющих сочетание геометрических элементов, рекомендуется уравнение:

P = 413 + 27b — 4,07i + 0,065R + 434,6nл, (2.4)

где b — ширина проезжей части, м; i — продольный уклон, ‰ (0 \leq i \leq 50‰) ; R — радиус кривой в плане, м (400 м <= R <= 1000 м); nл — число легковых автомобилей в потоке, доли единицы.

2.7. При проектировании пропускную способность участка подъема двухполосных дорог с дополнительной полосой определяют как сумму пропускных способностей двух полос с учетом распределения потока по полосам на подъем:

P = Pосн + Pдоп. (2.5)

Пропускная способность дополнительной (правой) полосы на подъеме

Pдоп = 647,0 — 3,64i + 0,05R + 454nл. (2.6)

Пропускная способность основной (левой) полосы при наличии дополнительной полосы на подъеме

Pосн = 648,6 — 3,57i + 0,037R + 468nл. (2.7)

РАСЧЕТ ПРОПУСКНОЙ СПОСОБНОСТИ ТРЕХПОЛОСНЫХ ДОРОГ

2.8. Проектируя реконструкцию двухполосных дорог в трехполосные и разрабатывая мероприятия по улучшению транспортно-эксплуатационных качеств существующих трехполосных дорог, следует исходить из максимальной практической пропускной способности трехполосных дорог и перспективного роста интенсивности движения потока автомобилей. При этом к основным требованиям, предъявляемым к проектам реконструкции, следует относить обеспечение соответствия ширины проезжей части после реконструкции реальной интенсивности движения в настоящее время и на расчетную перспективу, с учетом характера ожидаемого транспортного потока, при минимальных капитальных затратах.

2.9. Пропускная способность трехполосных дорог зависит от интенсивности и структуры транспортного потока, неравномерности их распределения по направлениям, а также от методов организации движения.

2.10. Максимальная практическая пропускная способность трехполосной дороги может быть при следующих дорожных условиях: прямолинейный горизонтальный участок; расстояние видимости с учетом обгона не менее 700 м; проезжая часть размечена на три полосы движения (ширина каждой 3,75 м); укрепленные обочины шириной 3 м; покрытие сухое, ровное и шероховатое; транспортный поток состоит только из легковых автомобилей; интенсивность движения в преобладающем направлении превышает интенсивность встречного потока не менее чем в 2 раза; боковые препятствия отсутствуют, погодные условия благоприятные. В этих условиях наиболее полно используются все полосы проезжей части трехполосной дороги.

2.11. При расчетах в зависимости от методов организации движения нужно исходить из следующей максимальной практической пропускной способности трехполосных дорог в оба направления: трехполосное движение — 4000 авт/ч, реверсивное движение по средней полосе — 4200 авт/ч.

2.12. Для расчета максимальной пропускной способности отдельных участков трехполосных автомобильных дорог и получения дополнительных коэффициентов снижения пропускной способности, необходимых при оценке эффективности мероприятий по повышению их транспортно-эксплуатационных качеств, в реальных дорожных условиях следует пользоваться уравнениями:

при организации трехполосного движения

P = 2,4\alpha\alpha_{v}\alpha_{N}v_{0}q_{max} ; (2.8)

при организации реверсивного движения по средней полосе

P = 1,5\alpha\alpha_{v}\alpha_{p}v_{0}q_{max} , (2.9)

где \alpha — коэффициент, учитывающий влияние дорожных условий на пропускную способность; \alpha_{v} — коэффициент, учитывающий влияние длины перегона между пересечениями и примыканиями на скорость автомобилей; \alpha_{N} — коэффициент, учитывающий влияние неравномерности распределения интенсивности движения по направлениям на степень загруженности средней полосы трехполосной дороги; \alpha_{p} — коэффициент, учитывающий распределение автомобилей по ширине проезжей части при организации реверсивного движения; v0 — скорость свободного движения, км/ч; qmax — максимальная плотность потока на одной полосе, авт/км.

Расчетные значения коэффициента \alpha :

Разметка ............... трехполосная трехполосная с реверсивной полосой

Пределы \alpha .............. 0,19 — 0,23 0,20 — 0,25

Расчетное значение \alpha ... 0,20 0,22

Расчетные значения \alpha_{v} при разной длине перегона между пересечениями и примыканиями:

L, км ... >= 3 2 1,5 1,0 0,5 0,5

\alpha_{v} ...... 1,0 0,98 0,96 0,92 0,88 0,80

Степень загрузки движением средней полосы при трехполосной разметке проезжей части зависит от неравномерности распределения интенсивности и состава движения по направлениям, характеризуемой коэффициентом kN, который определяется как отношение интенсивности движения автомобилей преобладающего направления к интенсивности встречного движения.

Значения коэффициента \alpha_{N} для практических расчетов

k_{N} ........ 1 >= 2

\alpha_{N} ........ 1 1,18

При промежуточных значениях коэффициента kN \alpha_{N} следует определять интерполяцией.

Коэффициент \alpha_{p} зависит от состава преобладающего транспортного потока:

Легковые автомобили, % ..... < 25 25 — 30 50 — 75 > 75

\alpha_{p} ......................... 1,64 1,75 1,69 1,92

qmax определяют в рассматриваемых дорожных условиях по методике, изложенной в п. 2.2.

2.13. Для определения пропускной способности трехполосных дорог в разных условиях введены дополнительные коэффициенты снижения максимальной пропускной способности. Они установлены на основе измерения средней величины свободных скоростей автомобилей и максимальной плотности движения на одних и тех же участках трехполосных дорог с различными дорожными условиями

Каждый дополнительный коэффициент характеризует изменение пропускной способности конкретных участков, имеющих ширину проезжей части 10,5 — 12 м, с различными методами организации по сравнению с максимальной пропускной способностью трехполосной дороги в благоприятных дорожных условиях (см. п. 2.11).

Значения дополнительных коэффициентов снижения максимальной способности даны в табл. 2.8 - 2.14. Верхний индекс в обозначениях коэффициентов \beta^{(\text{т})} означает трехполосную дорогу.

Частные коэффициенты снижения пропускной способности, отражающие влияние расстояния видимости, радиусов кривых в плане, продольного уклона, укрепления обочин, типов покрытий, планировки пересечений, примыканий и сооружений, обслуживающих движение, состава потоков автомобилей, знаков и указателей на пропускную способность трехполосных дорог, берут из п. 2.4 коэффициенты \beta_{3} ; \beta_{4} ; \beta_{5} ; \beta_{6} ; \beta_{8} ; \beta_{13} ; \beta_{15} .

2.14. Итоговый коэффициент снижения пропускной способности трехполосных дорог в характерных дорожных условиях определяется перемножением частных коэффициентов по формуле (2.1).

2.15. При разработке проекта организации движения с учетом интенсивности и состава встречных потоков, а также обеспечения минимальных суммарных приведенных затрат пропускную способность трехполосных дорог оценивают с помощью номограммы (рис. 2.1).

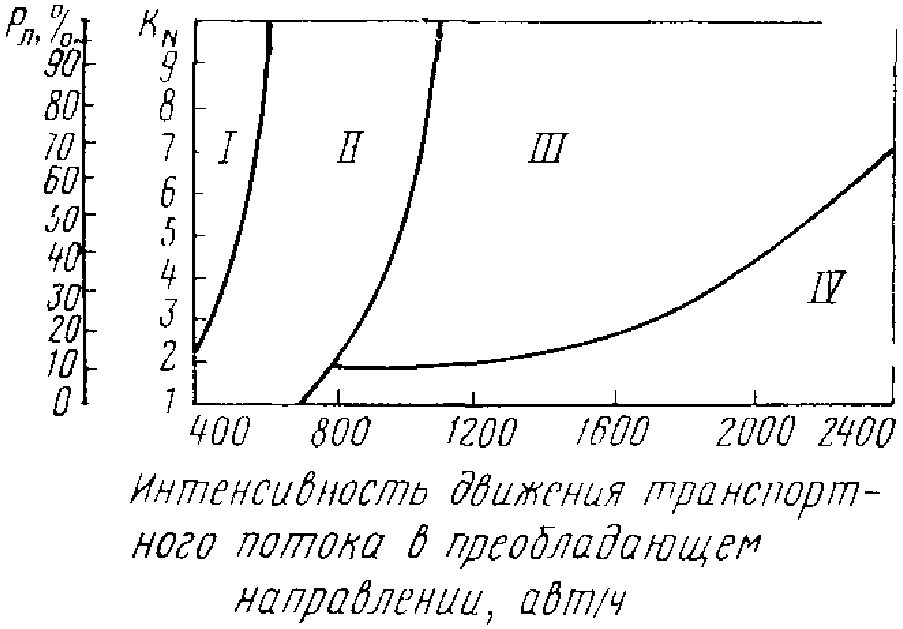

Рис. 2.1. Номограмма для оценки пропускной способности трехполосных дорог с различными проектными решениями:

I — организация двухполосного движения; II — организация трехполосного движения; III — организация трехполосного движения с реверсивной полосой; IV — реконструкция трехполосной дороги в четырехполосную автомобильную магистраль

Влияние на пропускную способность ширины обочин показано в табл. 2.8, а разметки — в табл. 2.9.

Таблица 2.8

Таблица 2.9

Влияние ровности покрытия на пропускную способность:

Ровность, см/км ..... < 200 200 — 400 400 — 600 600 — 800 800

\beta_{3}^{\text{т}} .................. 1,0 0,93 0,82 0,70 0,60

Влияние стоящих на обочине транспортных средств на пропускную способность показано в табл. 2.10.

Таблица 2.10

Примечание. Коэффициенты вычислены относительно Pmax при соответствующей разметке проезжей части

Влияние неподвижных боковых препятствий (опор путепроводов, телеграфных столбов, мачт светильников, растущих на обочинах деревьев) на пропускную способность:

Расстояние до кромки проезжей части, м ....... 4,0 3,0 2,5 2,0 1,5 1,0

\beta_{5}^{\text{т}} ...................... 1,0 0,94 0,89 0,85 0,81 0,75

Влияние наличия и месторасположения пешеходных дорожек относительно проезжей части на пропускную способность \beta_{6}^{\text{т}} :

\beta_{6}^{\text{т}}

В 10 м от кромки проезжей части .................. 1,0

В 5 м « » « :»

При наличии пешеходного ограждения ............. 1,0

« его отсутствии .............................. 0,92»

На обочине ..................................... 0,83

Влияние условий освещенности проезжей части на пропускную способность показано в табл. 2.11.

Таблица 2.11

Примечание. Коэффициенты вычислены относительно Pmax при трехполосной разметке в дневное время.

ПРОПУСКНАЯ СПОСОБНОСТЬ ДОРОГ С МНОГОПОЛОСНОЙ ПРОЕЗЖЕЙ ЧАСТЬЮ

2.16. На автомобильных дорогах с многополосной проезжей частью движение по полосам распределяется неравномерно, пропускную способность следует оценивать путем расчета пропускной способности каждой полосы в отдельности с учетом состава потока

2.17 Общая пропускная способность автомобильной магистрали

P_{\Sigma} = 2(P_{1} + P_{2} + ... + P_{n}) , (2.10)

где P1, P2, P3, , Pn — пропускная способность первой, второй и т.д. полос, авт/ч, определяемая по формуле (2.11).

2.18 Пропускная способность отдельной полосы:

P_{\text{П}} = k\beta_{1}\beta_{2}(1700 + 66,6b - 9,54p - 6,84i) , (2.11)

где k — коэффициент приведения смешанного потока автомобилей к потоку легковых автомобилей,

k = 1/\Sigma\psi_{cj}n_{j} ;

\beta_{1} — коэффициент, учитывающий радиус кривой в плане; \beta_{2} — коэффициент, учитывающий влияние пересечений в разных уровнях (табл. 2.12); b — ширина полосы, м (b = 3 \div 3,75\text{м}) ; p — количество тяжелых автомобилей и автобусов, % (p = <= 30%); i — продольный уклон, % (0 <= i <= -40%); nj — количество (в долях единицы) транспортных средств различных типов; \psi_{\text{с}j} — коэффициент приведения к легковому автомобилю отдельных типов транспортных средств (см. п. 2.4).

Таблица 2.12

2.19. Коэффициент \beta_{1} в формуле (2.11) следует учитывать только при определении пропускной способности левой полосы на кривой. Коэффициент \beta_{1} , отражающий влияние кривой в плане, рекомендуется принимать равным 0,85, если радиус менее 1000 м, и 1 при больших радиусах.

2.20. Определяя пропускную способность полосы и используя коэффициенты \psi_{\text{с}j} и nj (формула 2.11), необходимо учитывать особенности распределения автомобилей разного типа по полосам при интенсивности движения, близкой к пропускной способности. Данные о распределении автомобилей на четырехполосной магистрали, полученные из наблюдений, приведены в табл. 2.13. При ином, чем указано в таблице, составе следует прибегать к интерполяции. Необходимо также учитывать, что тяжелые автомобили и автомобильные поезда движутся, как правило, по правой полосе.

Таблица 2.13

УЧЕТ ПОГОДНО-КЛИМАТИЧЕСКИХ ФАКТОРОВ ПРИ ОЦЕНКЕ ПРОПУСКНОЙ СПОСОБНОСТИ

2.21. Пропускная способность автомобильных дорог наиболее заметно снижается в периоды действия неблагоприятных погодно-климатических факторов: дождей, снегопадов, гололеда, тумана и др. Это объясняется тем, что такие факторы существенно влияют на состояние дороги, автомобиля и водителя, на взаимодействие автомобиля с дорогой и восприятие водителем дороги и окружающей обстановки. В результате снижается скорость, увеличиваются интервалы в транспортном потоке и, как следствие, снижается пропускная способность, образуются заторы и остановки.

Поэтому пропускную способность обязательно проверяют для состояния дороги и условий погоды в наиболее трудные периоды года — зимний и осенне-весенний.

2.22. В зависимости от категории и народнохозяйственного значения дороги, содержания, климата района при оценке пропускной способности могут быть приняты следующие расчетные состояния поверхности дороги.

а) Зимний период:

1. слой рыхлого снега на покрытии и обочинах лежит только во время снегопада и метелей в перерывах между проходами снегоочистительных машин;

2. проезжая часть чистая, уплотненный снег и лед имеются на прикромочных полосах, а рыхлый снег на обочинах;

3. на проезжей части слой плотного снежного наката, на обочинах рыхлый снег;

4. поверхность дороги покрыта гололедом;

5. покрытие влажное, имеется рыхлый слой снега и льда, растворенного хлоридами.

Характерные условия погоды: снегопад без ветра или с ветром скоростью до 3 м/с, метель (низовая, верховая, общая), сильный ветер.

Схемы 1, 4 и 5 — расчетные для дорог I — III категорий, 2 и 3 — для дорог III и IV категорий.

б) Осенне-весенний переходный период:

1. вся поверхность дороги мокрая, чистая;

2. проезжая часть мокрая, чистая, прикромочные полосы загрязнены;

3. проезжая часть мокрая, загрязненная.

Схема 1 является расчетной для дорог I и II категорий с обочинами, укрепленными на всю ширину каменными материалами, обработанными минеральным или органическим вяжущим.

Схема 2 относится к дорогам с обочинами, укрепленными каменными материалами на всю ширину или краевые полосы, схема 3 — к дорогам без укрепленных обочин и краевых полос.

2.23. Пропускную способность полосы движения двухполосных дорог с учетом их состояния и погодно-климатических условий следует определять по формуле (2.2).

2.24. Средняя скорость свободного движения для расчета пропускной способности с учетом состояния дороги и погодно-климатических условий

(2.12)

где v_{\text{ф}max} — максимально возможная по динамическим характеристикам или условиям безопасности скорость легкового автомобиля в расчетных условиях погоды на данном элементе дороги; v_{\text{э}max} — максимальная скорость в эталонных условиях движения на данном участке дороги, но не более vр км/ч; \sigma_{v} — среднее квадратичное отклонение скорости движения свободного транспортного потока, км/ч; принимают по данным рис. 2.2. для скорости:

v_{\text{ф}max} = K_{p.c}v_{\text{э}max} ; (2.13)

K_{p.c} = \frac{v_{\text{ф}max}}{v_{\text{э}max}} , (2.14)

Kр.с — коэффициент обеспеченности расчетной скорости.

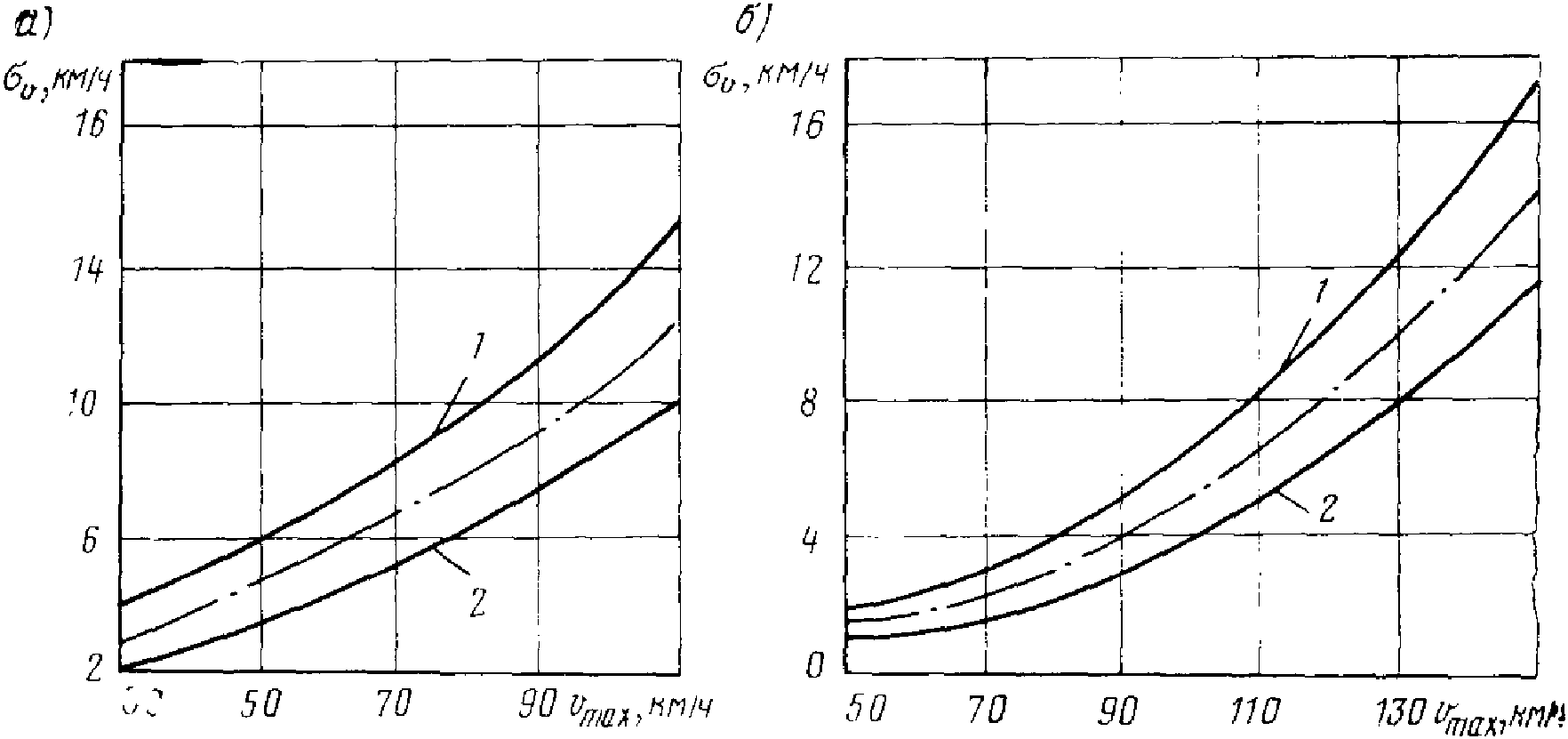

Рис. 2.2. Зависимость среднеквадратичного отклонения от максимальной скорости: а — для двухполосных дорог; б — для автомобильных магистралей; 1 — максимальное значение; 2 — минимальное значение

За эталонный принят горизонтальный прямой участок с сухим, чистым, шероховатым покрытием и укрепленными обочинами. За эталонные условия погоды принято сухое летнее время, с температурой воздуха 20° C, при отсутствии дождя, ветра и тумана.

Для упрощения расчетов v_{\text{э}max} можно принять равной 120 км/ч, после чего весь расчет пропускной способности при неблагоприятных условиях погоды и неблагоприятном состоянии дорог сводится к определению v_{\text{ф}max} и Kр.с.

2.25. Коэффициент, учитывающий влияние загрузки движением встречной или попутной полос в различных погодно-климатических условиях:

Условия ........................ эталонные нормальные трудные

K_{p.c} ............................ 1 0,75 — 1 0,75

\omega для двухполосных дорог ...... 0,9 0,8 0,7

\omega для многополосных дорог ..... 0,9 0,9 0,8

2.26. Коэффициент \alpha , учитывающий дорожные условия или максимально возможную или максимально допустимую скорость: для двухполосных дорог со встречным движением

\alpha = 0,65 - 0,00425v_{\text{ф}max} ; (2.15)

для многополосных дорог с попутным движением:

при максимальных скоростях до 110 км/ч

\alpha = 0,68 - 0,005v_{\text{ф}max} ; (2.16)

при максимальных скоростях от 110 до 150 км/ч

\alpha = 0,43 - 0,0027v_{\text{ф}max} . (2.17)

2.27. Фактическую максимально возможную или максимально допустимую скорость легкового автомобиля при проектировании новых дорог можно определить аналитическим путем исходя из схем расчета, требований к геометрическим параметрам и транспортно-эксплуатационным характеристикам. Основной задачей при этом является обязательный учет влияния метеорологических факторов на дорогу, взаимодействия автомобиля с дорогой и восприятия водителем условий движения.

2.28. Для определения пропускной способности дорог v_{\text{ф}max} v0 можно определить расчетом или по данным наблюдений за скоростями свободного движения легковых автомобилей в неблагоприятных условиях погоды на всех характерных участках дороги при всех расчетных скоростях.

2.29. Максимально возможную скорость в период снегопада или при наличии снега на горизонтальных участках или на подъемах определяют из основного уравнения движения, подставляя в него соответствующие значения сопротивления качению и коэффициента сцепления (см. рис. 2.3).

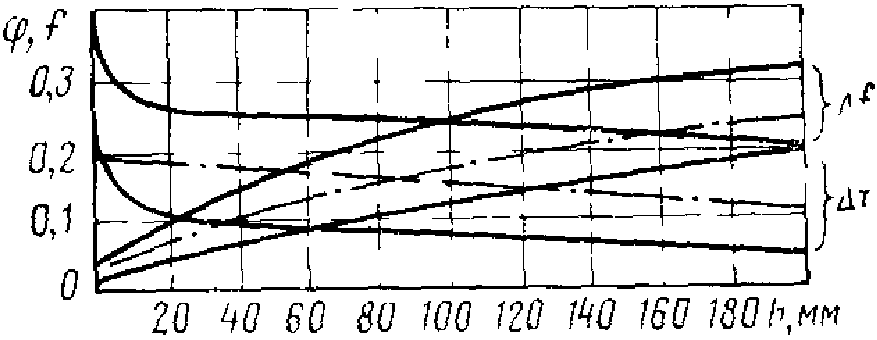

Рис. 2.3. Зависимость коэффициентов сцепления \phi и сопротивления качению f от толщины неуплотненного снега h на покрытии

Максимально допустимую скорость на спуске определяют из условия торможения перед внезапно возникшим препятствием на покрытии, а коэффициент обеспеченности расчетной скорости находят исходя из равенства остановочных путей при эталонном состоянии и покрытии, характерном для расчетного периода.

Значения коэффициентов обеспеченности расчетной скорости при различных состояниях покрытия и на участках с различными продольными уклонами приведены на рис. 2.4.

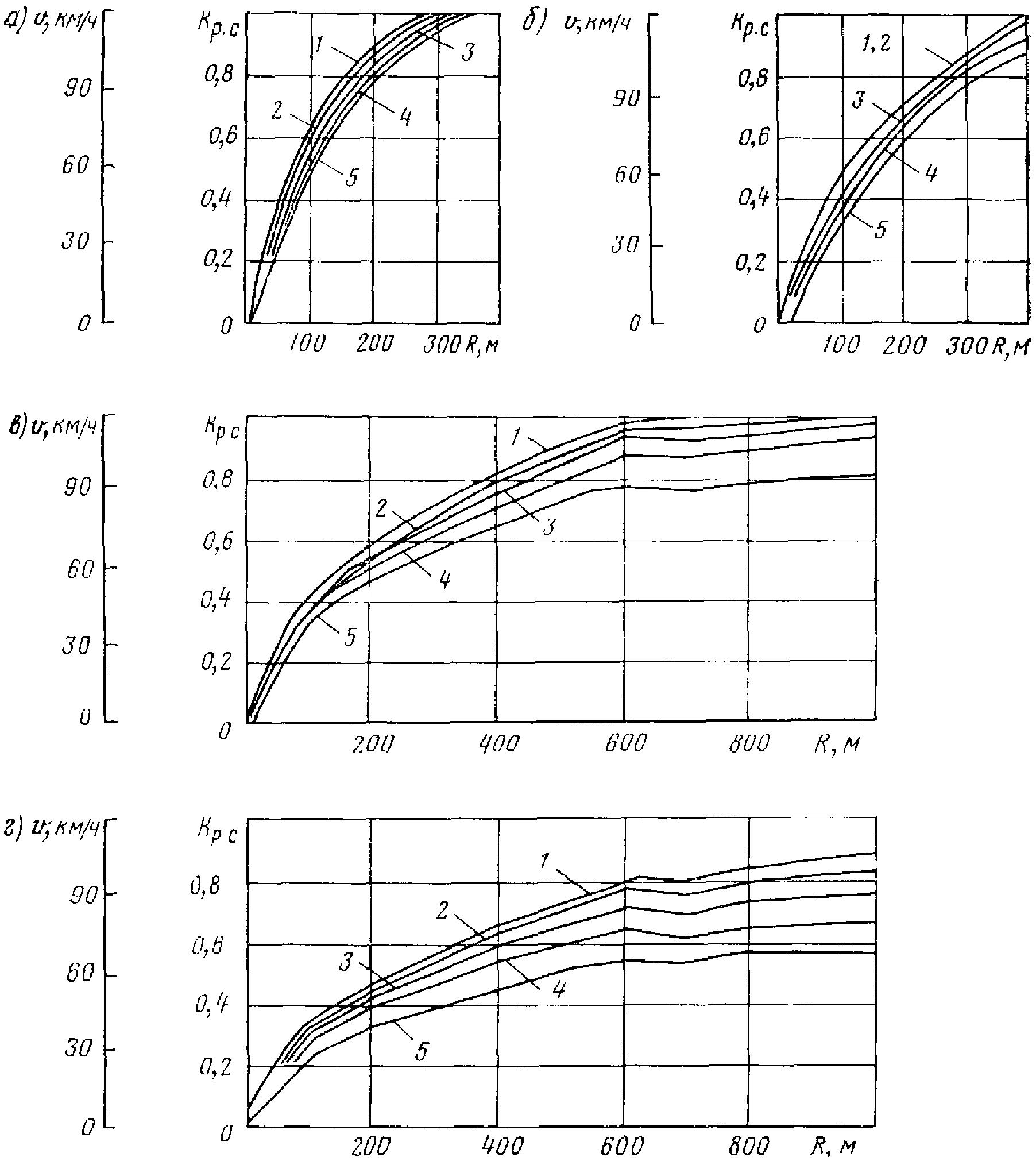

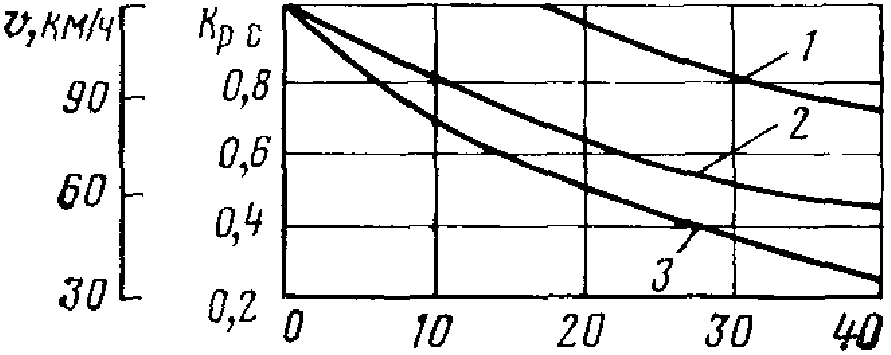

Рис. 2.4. Влияние продольного уклона и состояния покрытия на скорость движения: а — на подъеме; б — на спуске; 1 — сухое чистое покрытие f = 0,015; 2 — слой рыхлого снега h = 25 мм, f = 0,02; 3 — уплотненный слой снега f = 0,04; 4 — слой рыхлого снега h = 20 мм; f = 0,09; 5 — то же, h = 40 мм, f = 0,10; 6 — то же, h = 80 мм; f = 0,15, 7 — то же, h = 10 мм; f = 0,17, 8 — гололед на покрытии; f = 0,09; 9 — сухое чистое, \phi = 0,5 \div 0,6 ; 10 — мокрое чистое, \phi = 0,4 ; 11 — мокрое, \phi = 0,3 ; 12 — снежный накат, \phi = 0,2 ; 13 — гололед \phi = 0,1

2.30. Максимально допустимую скорость при различных сочетаниях параметров проезжей части, краевых укрепленных полос и обочин в зависимости от их состояния и метеорологических условий, можно определить из схемы расчета требуемой ширины укрепленной поверхности дороги (рис. 2.5).

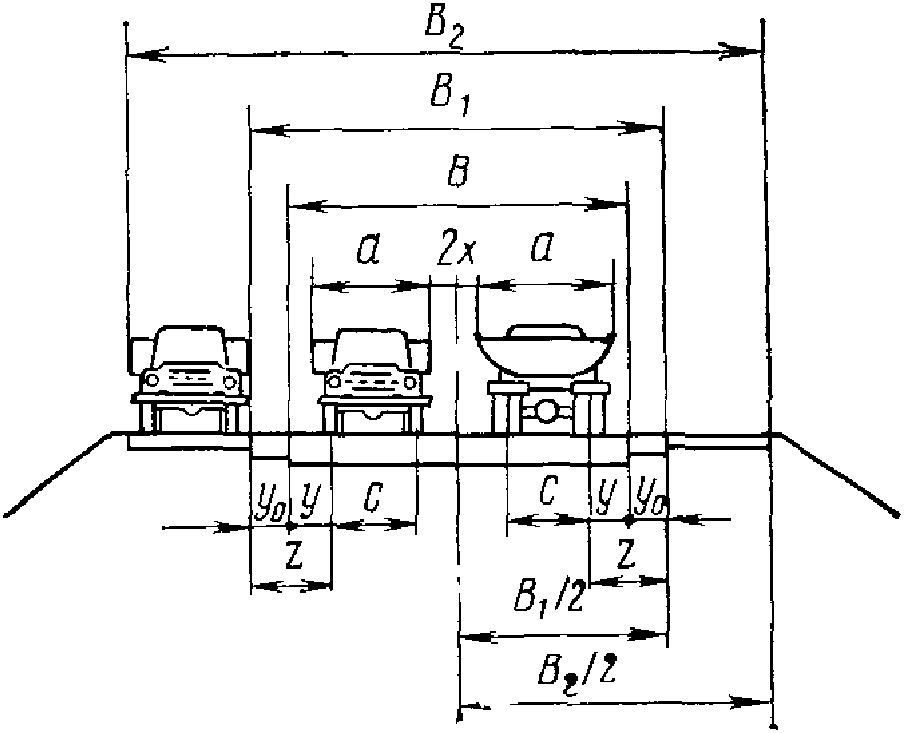

Рис. 2.5. Схема для расчета ширины укрепления

Коэффициент обеспеченности расчетной скорости для двухполосных дорог:

K_{p.c} = \frac{B_{1\text{ф}} - \frac{a_{1} + a_{2}}{2} + \frac{c_{1} + c_{2}}{2}}{B_{1\text{э}} - \frac{a_{1} + a_{2}}{2} + \frac{c_{1} + c_{2}}{2}} () . (2.18)

Для дороги 1 категории с двумя проезжими частями

K_{p.c} = \frac{B_{1\text{ф}} - \frac{a_{1} + a_{2}}{2} + \frac{c_{1} + c_{2}}{2} + 1}{B_{1\text{э}} - \frac{a_{1} + a_{2}}{2} + \frac{c_{1} + c_{2}}{2} + 1} () , (2.19)

где B₁ф — ожидаемая фактическая ширина дороги в неблагоприятные периоды с учетом ее уменьшения за счет загрязнения прикромочных полос, образования на них снежного наката, льда и т.д.; B₁э — проектная ширина проезжей части дороги, м;

B₁э = B + 2Y. (2.20)

Ожидаемая фактическая ширина укрепленной поверхности

B₁ф = B₁э — 2K, (2.21)

где K — ширина полосы загрязнения (табл. 2.14)

Таблица 2.14

Значения максимальных возможных скоростей и коэффициентов обеспеченности расчетных скоростей в зависимости от фактически используемой для движения ширины укрепленной поверхности дороги приведены на рис. 2.6.

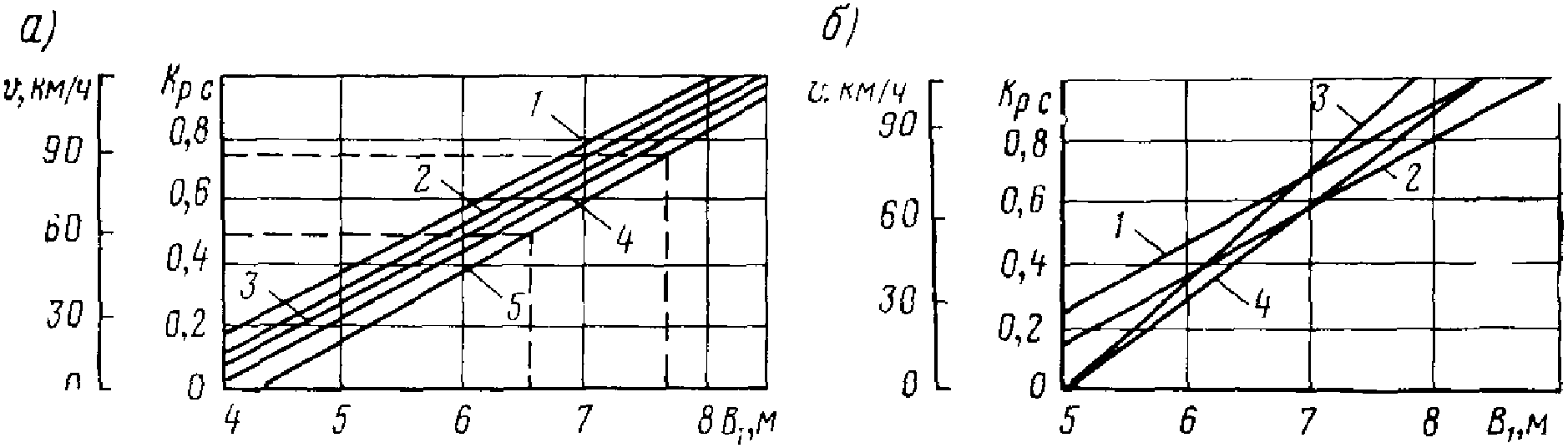

Рис. 2.6. Влияние ширины укрепления на скорость: а — для двухполосных дорог; б — для автомобильных магистралей: 1 — ВАЗ-2103 + ВАЗ-2103; 2 — ГАЗ-24 + ГАЗ-24; 3 — ЗИЛ-130 + ВАЗ-2103; 4 — ЗИЛ-130 + ГАЗ-24; 5 — ЗИЛ-130 + ЗИЛ-130

2.31. Максимально допустимую скорость на кривых в плане определяют по условиям устойчивости автомобиля при движении по покрытию, находящемуся в состоянии, характерном для расчетного периода с учетом воздействия бокового ветра,

v = \sqrt{127(\phi_{2} \pm i_{\text{в}} - q)} , (2.22)

где \phi_{2} = (0,6 \div 0,8)\phi — поперечное сцепление; iв — поперечный уклон виража; q — коэффициент, учитывающий боковое воздействие ветра.

v, м/с .............................. 20 30 40 50

q для автомобилей:

ГАЗ-24 «Волга», ВАЗ-2103

      "Жигули", "Москвич-412" .......... 0,010   0,022   0,040   0,063
      ЗАЗ-966 "Запорожец", РАФ-977Д .... 0,013   0,029   0,053   0,081

2.32. Определяя расчетную скорость ветра, учитывают положение дороги на местности, ее защищенность, а также порывистость ветра:

v1 = k1k₂k3vф, (2.23)

где k1 — коэффициент, учитывающий положение дороги на местности; k2 — коэффициент, учитывающий переход от показаний флюгера (измерений на метеостанциях) к высоте центра боковой поверхности автомобиля на дороге; k3 — коэффициент, учитывающий порывистость ветра (1,7 — для порывистого и 1,9 — крайне порывистого ветра); vф — скорость ветра по флюгеру на высоте 10 м повторяемостью 1 раз в год (по данным ближайшей метеостанции, может быть также принята по картам зонирования расчетного ветра).

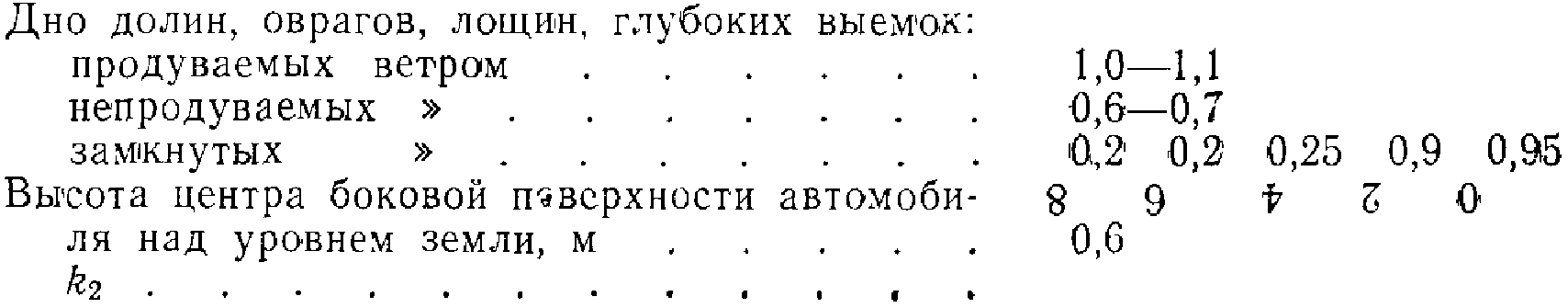

Форма рельефа и положение дороги на местности: k_{1}

Открытое ровное место ......................... 1

Вершины открытых возвышенностей:

> 50 м ...................................... 1,2 — 1,1

< 50 м ...................................... 1,1

Наветренные склоны крутизной 3 — 10°:

верхняя часть ............................... 1,0 — 1,1

      средняя   " ................................. 1,0
      нижняя    ".................................. 0,2 - 1,0

Параллельные ветру склоны крутизной 3 — 10°:

верхняя часть ............................... 0,9 — 1,0

      средняя   " ................................. 0,8 - 0,9
      нижняя    " ................................. 0,7 - 0,8

Подветренные склоны крутизной 3 — 10°:

верхняя и средняя части ..................... 0,8 — 0,9

нижняя часть ................................ 0,6 — 0,7

2.33. Коэффициент обеспеченности расчетной скорости, зависящий от радиуса кривой в плане, расчетного состояния покрытия и расчетной скорости ветра, можно определить по графикам (рис. 2.7).

Рис. 2.7. Влияние радиуса кривой R в плане, состояния покрытия и скорости ветра на скорость автомобиля: а — сухое чистое покрытие \phi = 0,6 ; б — мокрое чистое покрытие \phi = 0,4 ; в — слой рыхлого снега или снежный накат на покрытии \phi = 0,2 ; г — гололед на покрытии \phi = 0,12 ; 1 — скорость ветра 0 — 5 м/с; 2 — 20 м/с; 3 — 30 м/с; 4 — 40 м/с; 5 — 50 м/с

2.34. Влияние поверхности покрытия на обеспеченность расчетной скорости определяют исходя из равенства тормозных путей автомобиля, сцепных качеств покрытия и расстояний видимости, принятых за эталонные покрытия в состояниях, характерных для неблагоприятных периодов. (рис. 2.8). По этому же графику можно определить влияние гололеда и метеорологической видимости на скорость Kр.с.

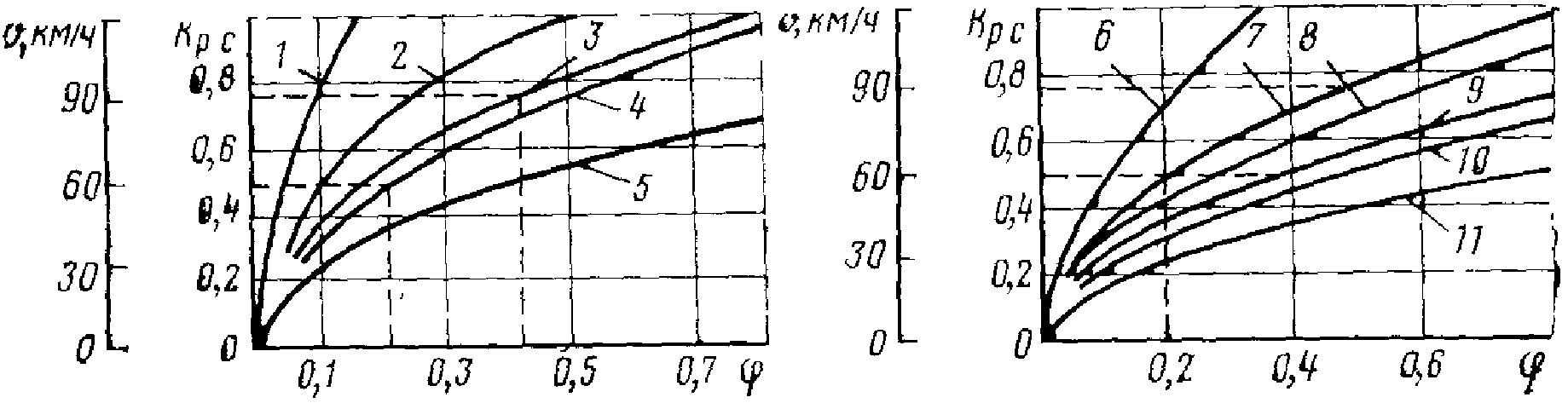

Рис. 2.8. Влияние коэффициента сцепления \phi на снижение расчетных скоростей: а — по схеме торможения одиночного автомобиля; б — по схеме торможения встречных автомобилей; 1 — 750; 2 — 300; 3 — 200; 4 — 175; 5 — 100; 6 — 750; 7 — 350; 8 — 300; 9 — 200; 10 — 150; 11 — 100

2.35. Расстояния видимости при тумане можно взять из климатических справочников. Для случая снегопада ее можно определить расчетом исходя из установленных в метеорологии зависимостей между интенсивностью снегопада и метеовидимостью (рис. 2.9). При этом видимость определяется по нижней границе балла, а интенсивность снегопада принимается по данным ближайшей метеостанции для повторяемости 1 раз в год.

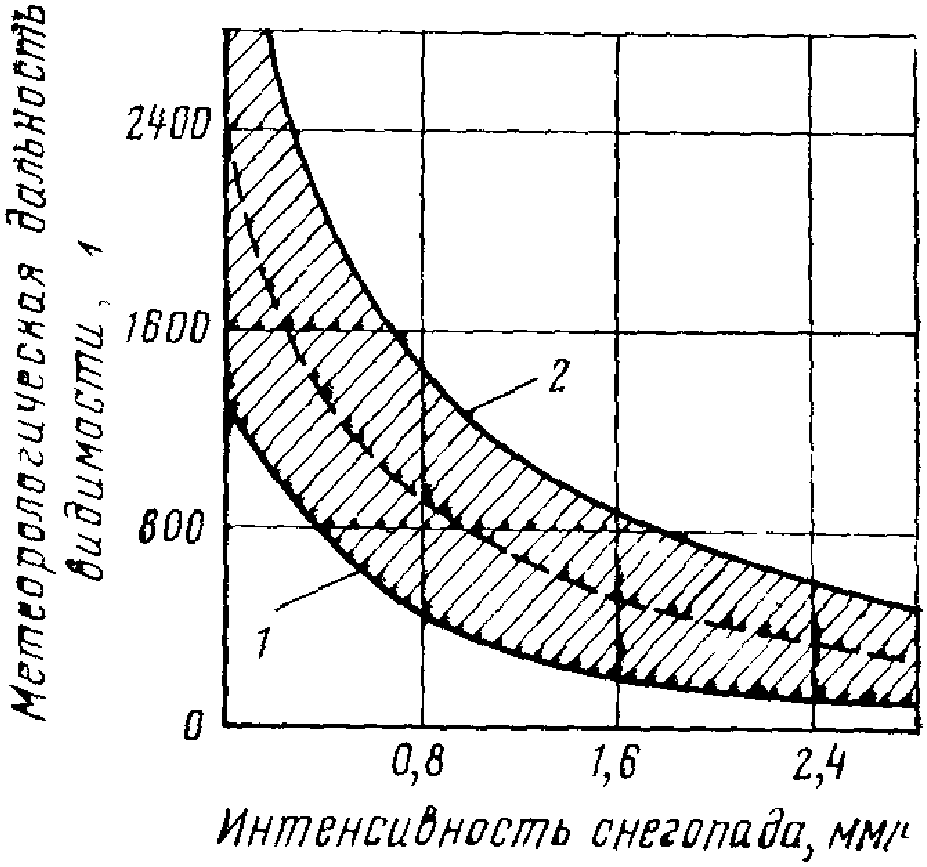

Рис. 2.9. Зависимость метеорологической дальности видимости от интенсивности осадков: 1 и 2 — нижняя и верхняя граница балла видимости

2.36. Боковое воздействие ветра на скорость автомобиля на прямых участках определяют, сравнивая допустимое отклонение траектории движения автомобиля при заданной ширине полосы движения с фактическим.

Допустимое отклонение (м):

Y_{\text{доп}} = \frac{b}{2} - (c + \frac{m}{2}) , (2.24)

где b — ширина полосы движения многополосной автомобильной магистрали, м; c — допустимое приближение автомобиля к границе полосы движения (принимается 0,2 — 0,3); m — ширина кузова автомобиля, м.

Фактическое отклонение (м):

Уф = a1a2t3, (2.25)

где a1 — коэффициент, учитывающий скорость автомобиля; a2 — коэффициент, учитывающий конструктивные характеристики автомобиля и скорость ветра; t — время реакции водителя на порыв ветра.

Коэффициент a1 для разных скоростей автомобиля:

Скорость, км/ч ...... 50 60 70 80 90 100 110 120 130

a_{1} ................ 0,13 0,15 0,2 0,3 0,6 0,95 1,22 1,42 1,67

Коэффициент a2 для расчетного автомобиля:

Скорость ветра, м/с ... 10 20 30 40 50

a_{2} .................... 0,3 0,55 0,65 0,75 0,80

Скорость ветра определяют с учетом указаний п. 2.32. Максимально допустимую скорость по условиям безопасности движения определяют из равенства Yф = Yдоп, а Kр.с может быть принят по рис. 2.10.

Рис. 2.10. Влияние скорости ветра на обеспеченность расчетной скорости: 1, 2 и 3 — время реакции водителя (соответственно 1, 1,5 и 2 с)

2.37. По изложенной методике определяют максимальные скорости и коэффициенты обеспеченности расчетной скорости при разных состояниях дорог и воздействии основных метеорологических факторов.

Для наиболее ответственных дорог или участков эти показатели могут быть определены для случаев совместного воздействия ряда метеорологических факторов.

Примеры расчета пропускной способности дорог с учетом влияния погодно-климатических факторов даны в приложении 4.

ПОСТРОЕНИЕ ЛИНЕЙНОГО ГРАФИКА ПРОПУСКНОЙ СПОСОБНОСТИ И УРОВНЯ ЗАГРУЗКИ ОТДЕЛЬНЫХ УЧАСТКОВ

2.38. Совместное влияние элементов дороги на пропускную способность оценивают путем перемножения частных коэффициентов снижения пропускной способности. На участках подъемов с продольным уклоном до 20‰ учитывают все коэффициенты, а с продольным уклоном больше 20‰ учитывают все коэффициенты, кроме \beta_{3} .

2.39. Каждый элемент дороги, снижающий пропускную способность, имеет зону влияния, в пределах которой изменяются режим движения потоков автомобилей и пропускная способность. При построении графика изменения пропускной способности нужно использовать следующие протяжения зон влияния в каждую сторону от рассматриваемого элемента (в м):

Населенные пункты ................................ 300

Участки подъемов длиной до 200 м ................. 350

То же, больше 200 м .............................. 650

Кривые в плане радиусом больше 600 м ............. 100

То же, меньше 600 м .............................. 250

Участки с ограниченной видимостью меньше 100 м ... 150

То же, 100 — 350 м ............................... 100

« , больше 350 м ............................... 50»

Пересечения в одном уровне ....................... 600

2.40. Графики изменения пропускной способности вдоль дороги (см. рис. 2.11) строят в следующем порядке (см. приложение 5):

а) выделяют однородные элементы дороги и зоны их влияния;

б) выписывают значения частных коэффициентов снижения пропускной способности (п. 2.4);

в) вычисляют пропускную способность по формуле (2.1);

г) вычисляют пропускную способность в физическом количестве автомобилей, учитывая состав потока автомобилей и используя коэффициенты, приведенные в пп. 2.4 и 2.41;

д) строят график изменения пропускной способности вдоль дороги. Пример построения графика приведен в приложении I.

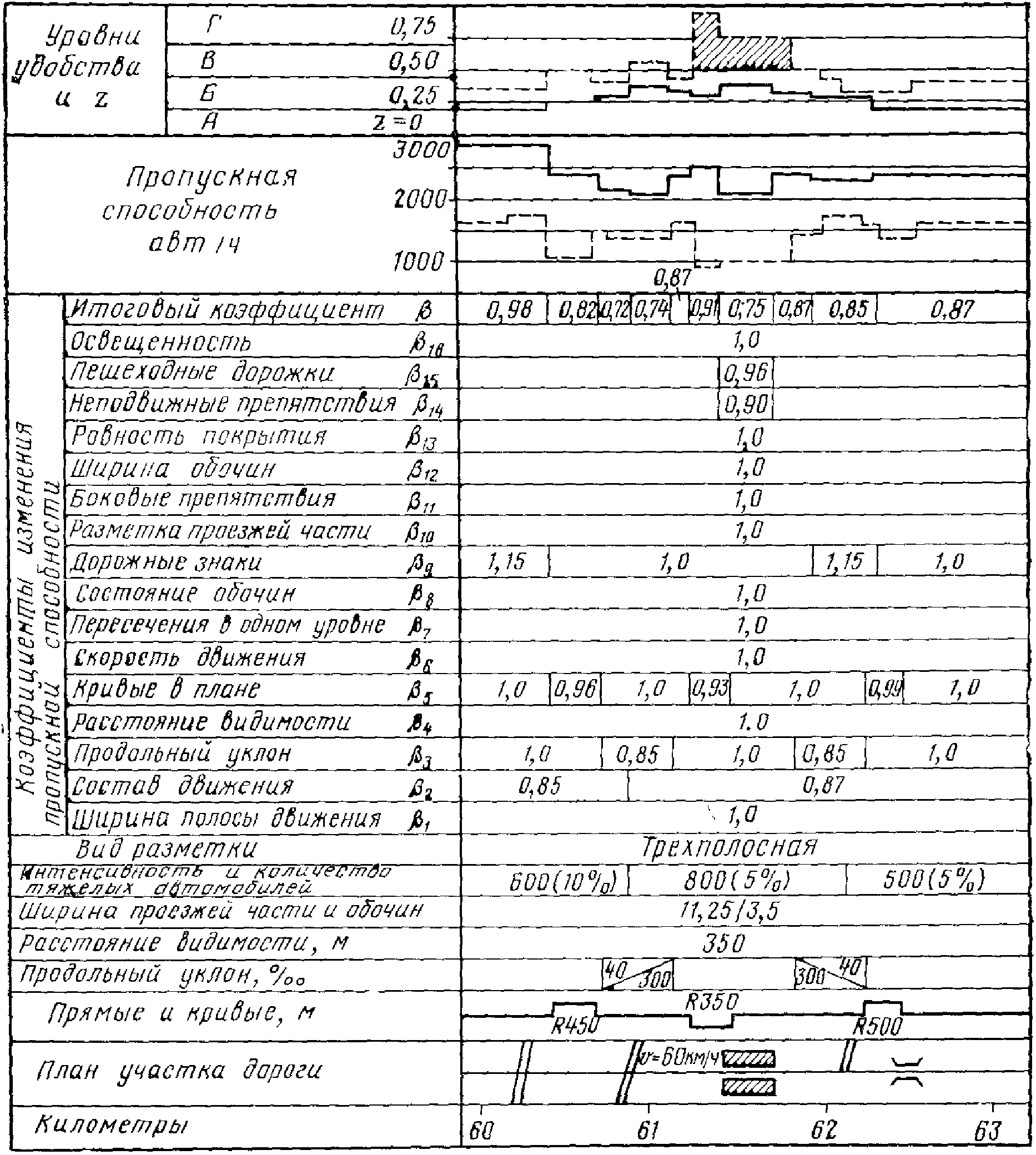

Рис. 2.11. Линейный график изменения пропускной способности и коэффициента загрузки на участке: двухполосной дороги до реконструкции; после реконструкции двухполосной дороги в трехполосную

2.41 Пропускная способность Pф в физическом количестве автомобилей с учетом формулы (2.1):

P_{\text{ф}} = \text{Р }/(\sum_{1}^{i} \psi_{cj}nj) , (2.26)

где nj — количество (в долях единицы) транспортных средств разных типов; \psi_{\text{с}j} — коэффициенты приведения (см. п. 2.4) соответственно для легковых автомобилей, мотоциклов, грузовых автомобилей, автомобильных поездов и автобусов.

2.42. Над графиком пропускной способности строят график изменения коэффициента загрузки каждого участка (см. рис. 2.11).

Коэффициент загрузки определяют как отношение интенсивности движения (расчетной или существующей) к пропускной способности, выраженной в физических единицах.

2.43. При разработке проектов новых дорог следует пересматривать (в первую очередь с точки зрения увеличения числа полос движения) участки, где коэффициент загрузки превышает величины zопт, приведенные в табл. 1.4.

2.44. На основе данных об уровнях удобства движения и коэффициентах загрузки разрабатывают мероприятия по улучшению условий движения в соответствии с рекомендациями, приведенными в разделе 6.

2.45. Для окончательного выбора мероприятий по улучшению условий движения график изменения пропускной способности анализируют совместно с графиком коэффициентов аварийности и коэффициентов безопасности, построенных в соответствии с рекомендациями СНиП II-Д.5-72 и ВСН 25-76. Минавтодора РСФСР.

2.46. Оптимальный коэффициент загрузки служит основой для определения числа полос движения и ширины полосы отвода, выявления участков заторов <1> (узких мест), установления очередности реконструкции отдельных участков.

<1> Под участками заторов подразумеваются участки, где z >= 1,0.

Наиболее подробный анализ с учетом оптимального уровня загрузки следует проводить на участках (или элементах) дорог, дальнейшая реконструкция которых будет затруднена: участки с плотной застройкой, большие мосты и подходы к ним, извилистые участки в горной местности, затяжные подъемы с высокими насыпями и т.д.

Раздел 3 ПРОПУСКНАЯ СПОСОБНОСТЬ ПЕРЕСЕЧЕНИЙ В ОДНОМ УРОВНЕ И ЖЕЛЕЗНОДОРОЖНЫХ ПЕРЕЕЗДОВ

ПРОПУСКНАЯ СПОСОБНОСТЬ ПЕРЕСЕЧЕНИЙ В ОДНОМ УРОВНЕ

3.1. При выборе планировки пересечения в одном уровне необходимо обеспечивать такой же уровень удобства движения, как и на всей дороге. Величины предельных загрузок движением пересечений приведены в табл. 3.1.

Таблица 3.1

Примечания. 1. Pгл — практическая пропускная способность главной дороги в рассматриваемых дорожных условиях.

2. Коэффициент загрузки и уровень удобства движения на главной дороге определяют по методике, изложенной в разделе 4.

3.2. Планировку пересечений в одном уровне с учетом обеспечения наименьшей загрузки основной дороги следует принимать с учетом рекомендаций рис. 3.1.

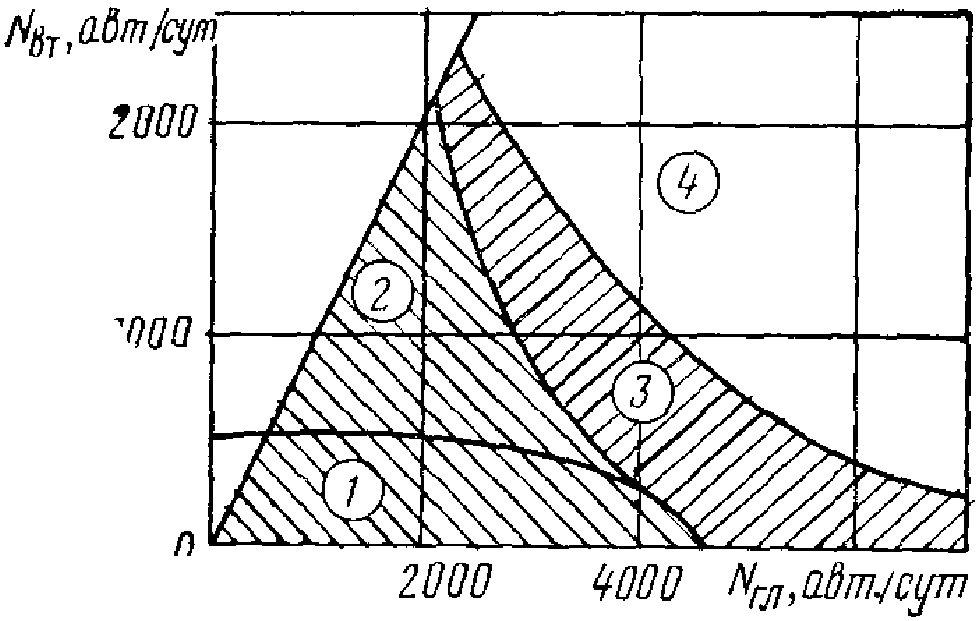

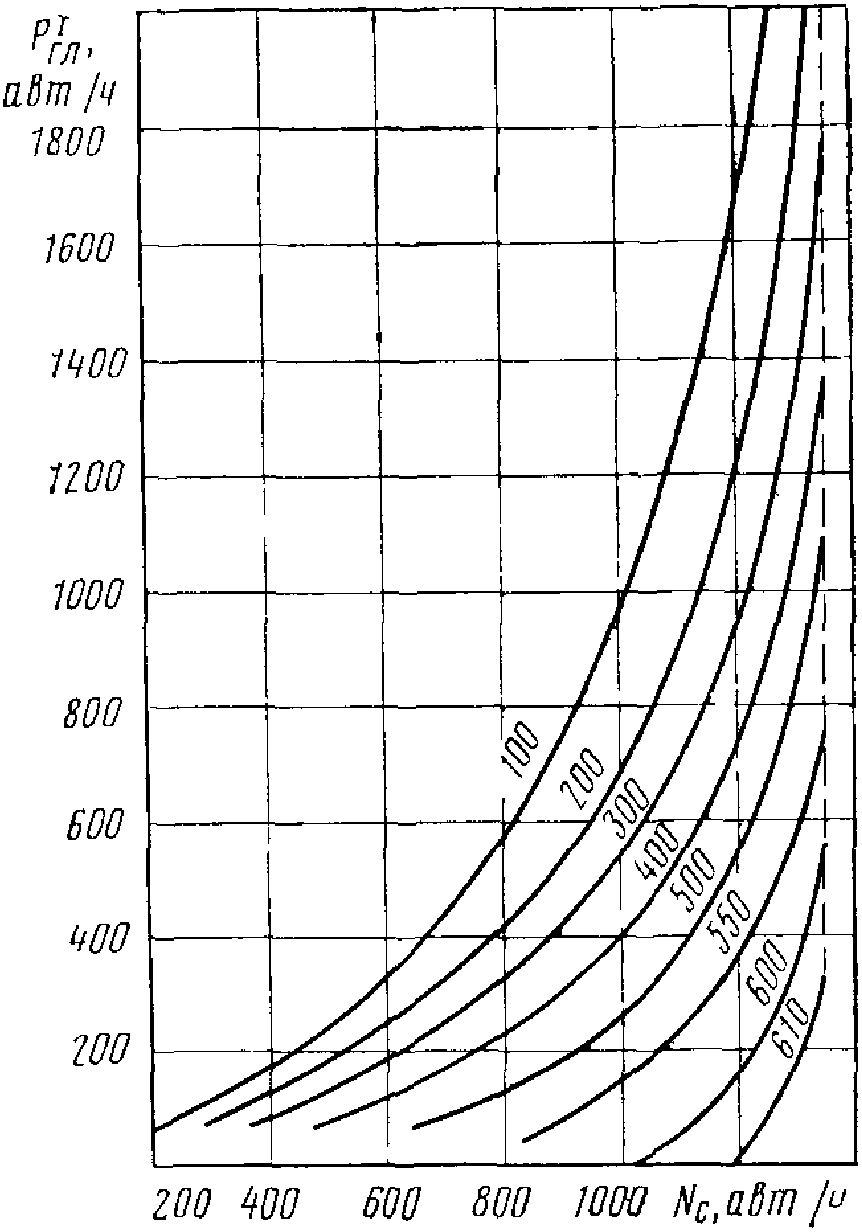

Рис. 3.1. Номограмма для определения пропускной способности пересечений; 1 — простое пересечение; 2 — направляющие островки на второстепенной дороге; 3 — направляющие островки на обеих дорогах с разметкой проезжей части; 4 — пересечение в разных уровнях

3.3 Пропускная способность пересечений в одном уровне в конкретных условиях

P_{\text{п}} = N_{\text{гл}}(\text{А} \frac{e^{- \beta_{1}\lambda\Delta t_{\text{гр}}}}{1 - e^{- \beta_{1}\lambda\delta t}} + \text{В} \frac{e^{- \beta_{2}\lambda\Delta t_{\text{гр}}}}{1 - e^{- \beta_{2}\lambda\delta t}} + \text{С} \frac{e^{- \beta_{3}\lambda\Delta t_{\text{гр}}}}{1 - e^{- \beta_{3}\lambda\delta t}}) (3.1)

при A + B + C = 1,

где Nгл — интенсивность движения по главной дороге, авт/ч; \lambda = N_{\text{гл}}/3600 ; A, B, C — коэффициенты, характеризующие различные части потока (A — свободно движущиеся автомобили; B — частично связанные; C — связанная часть потока автомобилей); \text{А } = \xi_{\text{ме}} - \xi_{\text{п}} — для участков подъемов; \xi_{\text{м}} — коэффициент, учитывающий количество медленно движущихся автомобилей в потоке (табл. 3.2); \xi_{\text{п}} — коэффициент, учитывающий крутизну уклона и длину подъема (см. табл. 3.3); \Delta t_{\text{гр}} — граничный интервал, принимаемый водителем и определяемый по рис. 3.2; \delta t — интервал между выходами автомобилей из очереди на второстепенной дороге определяют в зависимости от состава движения:

Доля легковых автомобилей в потоке, % .... 0 20 50 100

\delta t , с .................................... 2,4 3,2 3,7 4,2

Для населенных пунктов A определяют по рис. 3.3, а B = f(A) по (рис. 3.4);

\beta_{1} , \beta_{2} , \beta_{3} — коэффициенты, характеризующие плотность потока автомобилей;

\beta_{1} = \phi(A) определяют по графику (рис. 3.5), \beta_{2} = 3,5 и \beta_{3} = 5,7 (для двухполосных дорог)

Расчет по уравнению (3.1) позволяет определить пропускную способность не всего пересечения, а лишь одного направления движения со второстепенной дороги, пересекающего или вливающегося в главный поток.

Полная пропускная способность определится как сумма пропускных способностей по всем направлениям.

Таблица 3.2

Примечание. К медленно движущимся относят автомобили, скорость которых на 10 — 15 км/ч меньше средней для всего потока. Количество таких автомобилей определяют по материалам измерения скоростей на дороге.

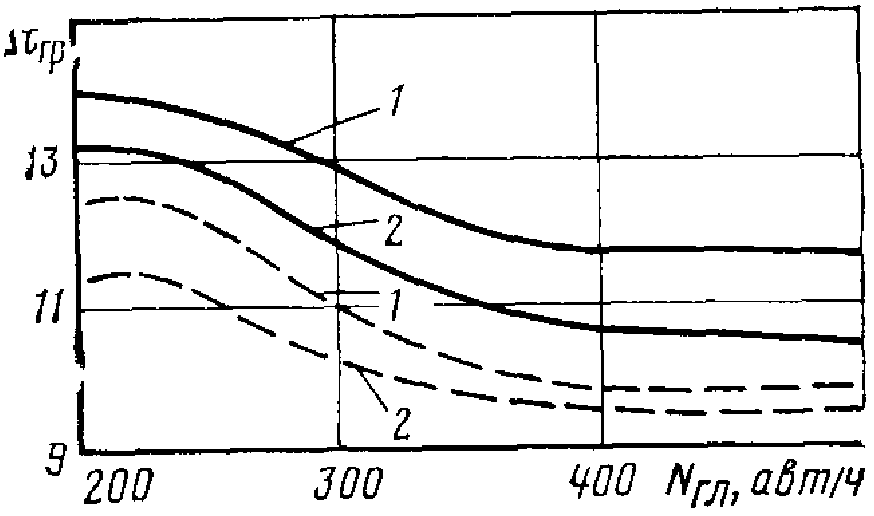

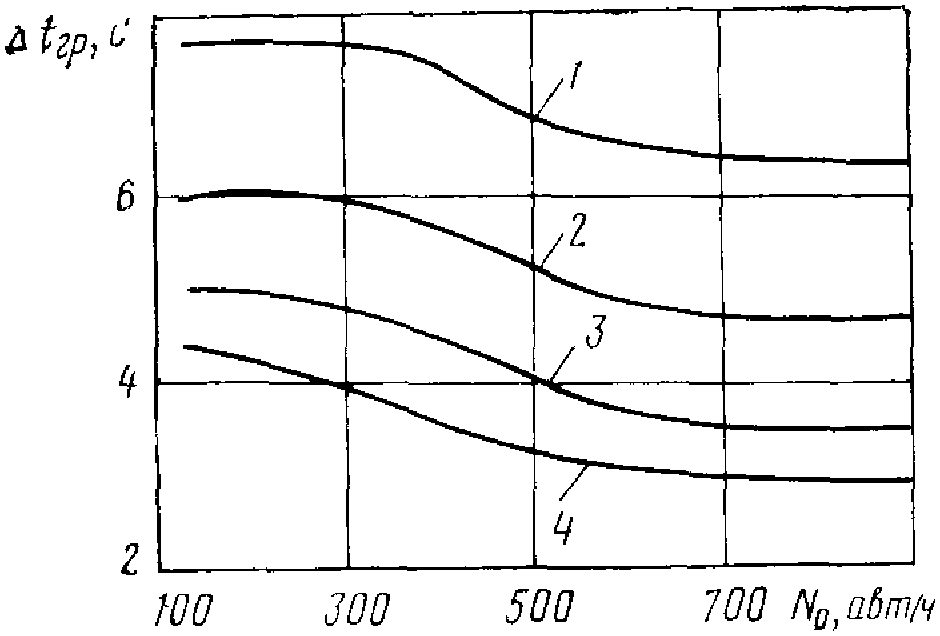

Рис. 3.2. Изменение граничного промежутка времени для левого поворота в зависимости от интенсивности движения по главной дороге: 1 — простое пересечение; 2 — канализированное пересечение; интенсивность движения по главной дороге N_{\text{гл}} = 250 \div 500\text{авт}/\text{ч} ; интенсивность движения поворачивающих налево автомобилей N_{\text{гл}} = 40 \div 90\text{авт}/\text{ч} ; - \Delta t_{\text{гр}} 85% обеспеченности; - \Delta t_{\text{гр}} 50% обеспеченности

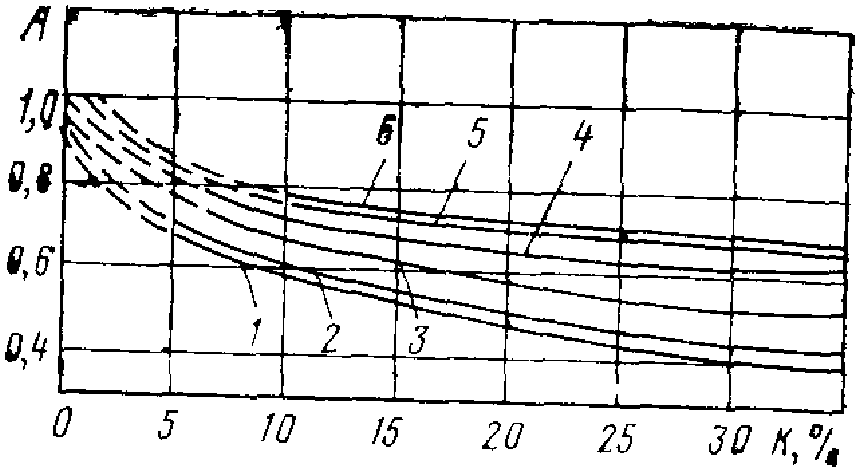

Рис. 3.3. Влияние населенного пункта на распределение интервалов в потоке в зависимости от состава движения при расстоянии от населенного пункта: 1 — 0 м; 2 — 200 м; 3 — 400 м; 4 — 600 м; 5 — 1000 м; 6 — 1500 мм, K — доля медленно движущихся автомобилей в потоке

Таблица 3.3

3.4. Для упрощения расчета все поворачивающие потоки на пересечении приводят к одному условному потоку. Ввиду того что основным параметром, определяющим пропускную способность пересечения, является граничный промежуток времени, приведение осуществляется путем сопоставления этого показателя для разных направлений. Значения коэффициентов приведения \psi_{\text{пр}} при разных планировочных решениях даны в табл. 3.4.

Таблица 3.4

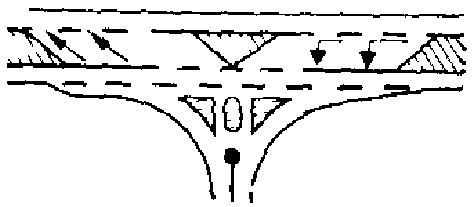

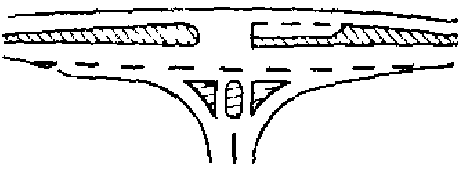

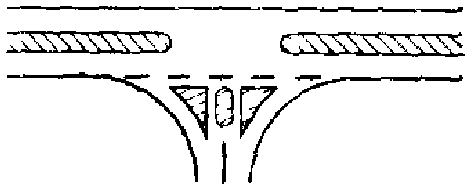

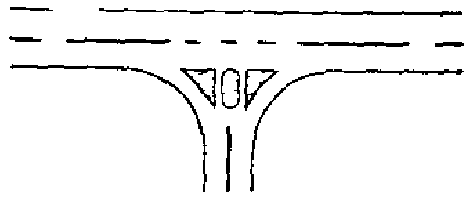

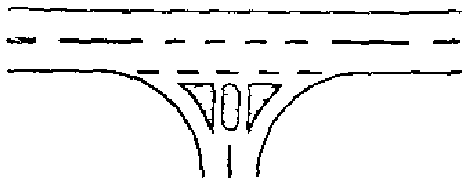

Тип пересечения	Схема планировки	Коэффициент приведения \psi_{\text{пр}}
		Левый поворот с дороги		Прямое пересечение	Правый поворот
		главной	второстепенной

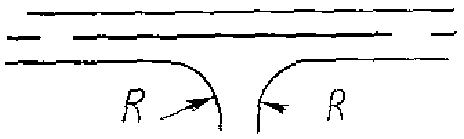

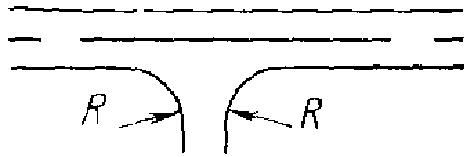

Простое необорудованное пересечение; R = 10 м		1,1	1,1	1,0	0,62
Необорудованное пересечение, 10 м < R < 25 м		1,0	1,0	1,0	0,45
Разделительный и направляющие островки на второстепенной дороге, правоповоротные съезды с переходными кривыми или коробовые кривые; главная дорога не оборудована		1,0	0,85	0,9	0,27
То же, переходно-скоростные полосы на главной дороге (не полное, канализированное)		1,0	0,85	0,9	0,1
То же, разделение встречных потоков на главной дороге		0,9	0,65	0,7	0,1
То же, левоповоротные островки на главной дороге с переходно-скоростными полосами (канализированное пересечение)		0,60	0,65	0,70	0,1
То же, переходно-скоростные полосы для левого поворота на главной дороге
0,60	0,6	0,2	0,

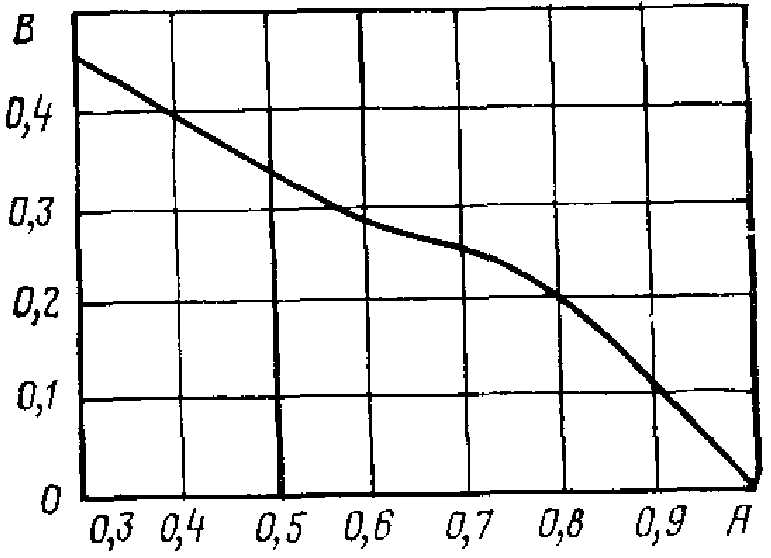

Рис. 3.4. Зависимость между коэффициентами A и B

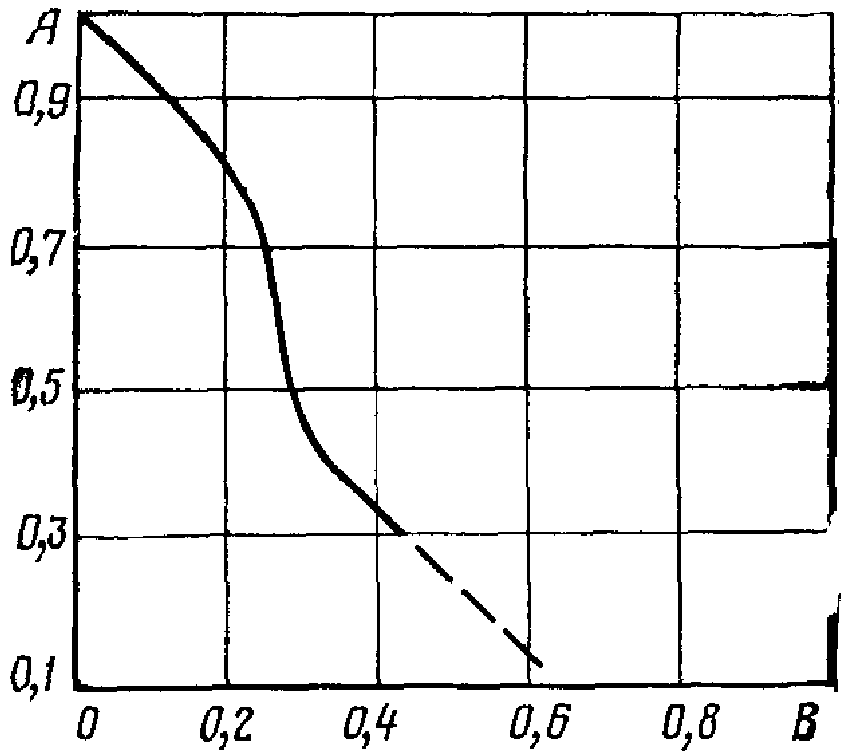

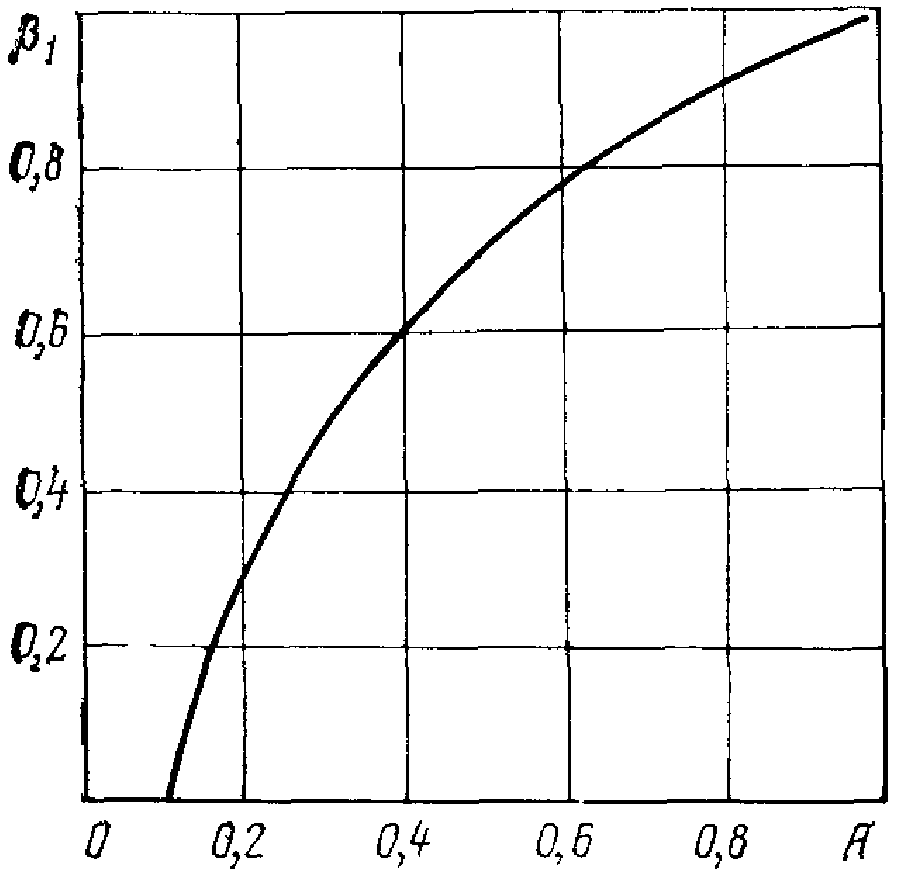

Рис. 3.5. Зависимость между коэффициентами A и B1

3.5 Интенсивность движения приведенного потока на второстепенной дороге:

N_{\text{пр}.\text{вт}} = N_{\text{вт}}(\psi_{\text{пр}.\text{л}}\eta_{\text{л}} + \psi_{\text{пр}.\text{пп}}\eta_{\text{пп}} + \psi_{\text{пр}.\text{пр}}\eta_{\text{пр}}) + \psi_{\text{пр}.\text{л}(\text{пп})}N_{\text{гл}.\text{л}} . (3.2)

Предельное значение приведенной интенсивности движения, т.е. суммарная интенсивность на второстепенной дороге:

для необорудованных пересечений

N_{max} = \frac{N_{\text{пр}.\text{вт}} - \psi_{\text{пр}.\text{л}(\text{гл})}N_{\text{гл}}}{\psi_{\text{пр}.\text{л}}\eta_{\text{л}} - \psi_{\text{пр}.\text{пп}}\eta_{\text{пп}} + \psi_{\text{пп}.\text{пр}}\eta_{\text{пр}}} ; (3.3)

для канализированных пересечений

N_{max} = \frac{N_{\text{пр}.\text{вт}} - \psi_{\text{пр}.\text{л}(\text{гл})}N_{\text{гл}}}{\psi_{\text{пр}.\text{л}}\eta_{\text{л}} + \psi_{\text{пр}.\text{пп}}\eta_{\text{пп}}} + \text{Р}_{\text{п}} , (3.4)

где Nвт, Nгл — интенсивность движения на второстепенной и главной дороге; \psi_{\text{пр}} — коэффициент приведения; \eta — доля поворачивающего движения; Pп — пропускная способность правого поворота с второстепенной дороги, определяемая по формуле (3.1) при значении \Delta t_{\text{гр}} для правого поворота, принимаемом по рис. 3.6; Nmax — пропускная способность пересечения в одном уровне.

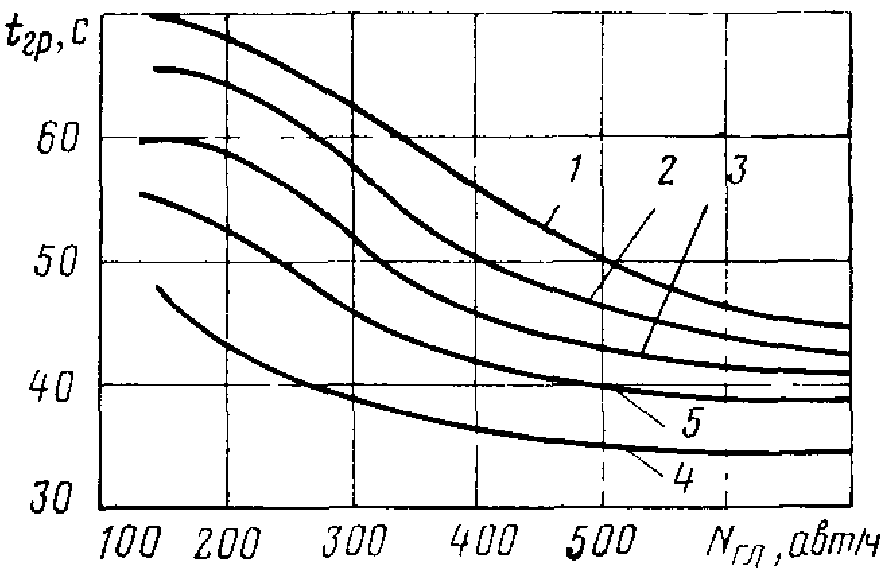

Рис. 3.6. Изменение граничного промежутка времени для правого поворота при различных радиусах съездов: 1 — R = 10 — 12 м; 2 — R = 15 м; 3 — R = 25 м; 4 — R = 50 м; 5 — R = 50 м имеются переходно-скоростные полосы

3.6 Коэффициент загрузки движением

z = Nпр.вт/Nmax. (3.5)

3.7. На основе номограмм (рис. 3.7, 3.8) определяют предельные интенсивности движения для некоторых типов пересечений в одном уровне. Пример расчета пропускной способности пересечения приведен в приложении 6.

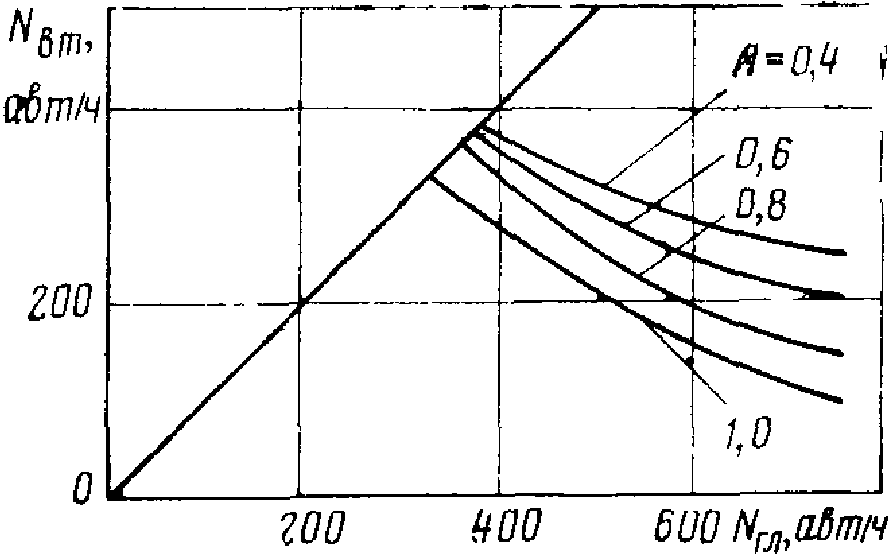

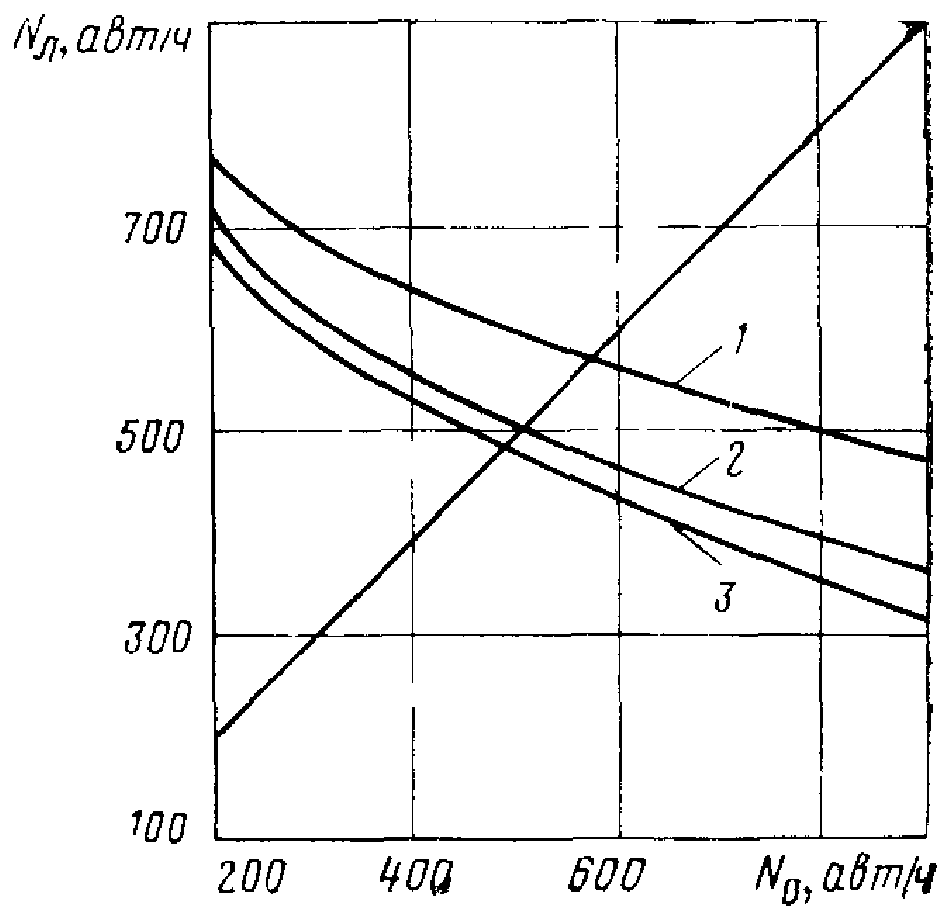

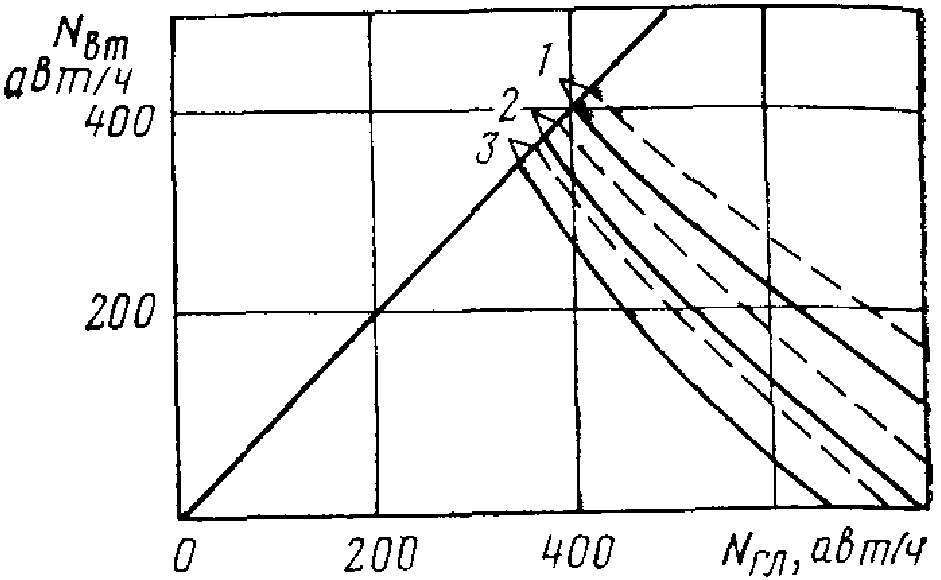

Рис. 3.7. Номограмма для определения пропускной способности нерегулируемых пересечений в одном уровне: 1 — теоретическая; 2 — максимальная практическая; 3 — практическая. Сплошные линии — необорудованные пересечения, штриховая — канализированные

Рис. 3.8. Номограмма для определения практической пропускной способности пересечений в одном уровне

ПРОПУСКНАЯ СПОСОБНОСТЬ КОЛЬЦЕВЫХ ПЕРЕСЕЧЕНИЙ

3.8. Пропускная способность кольцевого пересечения зависит от размера геометрических элементов плана пересечения, параметров транспортного потока и организации движения на въезде на кольцо.

Для одной и той же планировки кольцевого пересечения более высокая пропускная способность достигается при организации движения с преимущественным правом проезда по кольцу.

3.9. Пропускная способность кольцевого пересечения — предельная интенсивность движения на всех его въездах.

Пропускная способность въезда на кольцевое пересечение — максимальное число автомобилей, которое может въехать на пересечение за единицу времени при заданной интенсивности движения на кольце и наличии постоянной очереди автомобилей на въезде.

3.10. Для оценки пропускной способности кольцевых пересечений необходимы данные об интенсивности и составе движения, о распределении потоков по направлениям в часы пик.

ПРОПУСКНАЯ СПОСОБНОСТЬ ВЪЕЗДА НА КОЛЬЦЕВОЕ ПЕРЕСЕЧЕНИЕ

3.11. Пропускная способность въезда на кольцевое пересечение зависит, главным образом, от числа полос движения на въезде, формы въезда, интенсивности движения на кольце, состава движения.

Пропускная способность въезда на кольцевое пересечение с учетом реальных дорожных условий (авт/ч):

\text{Р}_{\text{в}} = \frac{\text{с}}{k_{c}} (A - \text{Б}N_{\text{к}}) ; (3.6)

k_{c} = \sum_{i = 1}^{n} m_{i}\lambda_{i} . (3.7)

где kс — коэффициент, учитывающий состав движения; \lambda_{i} — коэффициент приведения i-го типа транспортного средства к легковому автомобилю для кольцевых пересечений; mi — число (в долях единицы) транспортных средств разных типов; n — число типов транспортных средств; Nк — интенсивность движения на кольце, легковых авт/ч; А и Б — коэффициенты, характеризующие планировку въезда, зависят от числа полос движения на подходе n1 и на въезде n2 (табл. 3.5); C — коэффициент, учитывающий влияние диаметра центрального островка Dц.о на пропускную способность въезда на кольцевое пересечение:

D_{\text{ц}.\text{о}} , м .... 15 — 20 40 — 50 80 125 160 200

C .......... 0,94 1 0,9 0,84 0,79 0,75

Таблица 3.5

Число полос движения на въезде

n2 = B/b1, (3.8)

где B — ширина въезда, м; b1 — ширина полосы движения на въезде, м (b_{1} = 3,75 \div 4\text{м}) .

Коэффициент приведения \lambda_{i} к легковому автомобилю для кольцевых пересечений с учетом типа автомобиля:

Легковые ....................................... 1,0

Грузовые малой грузоподъемности ................ 1,4

       "     средней ............................... 1,7
       "     большой ............................... 2,3

Автобусы ....................................... 2,9

Автомобильные поезда ........................... 3,5

3.12. По формуле 3.6 определяют максимальную пропускную способность въезда, которая может быть достигнута при наличии постоянной очереди автомобилей, ожидающих въезда в зону слияния. Такой режим работы кольцевого пересечения приводит к большим народнохозяйственным потерям из-за простоев автомобилей и грузов и поэтому экономически нецелесообразен. Следовательно, необходимо определить экономически эффективную загрузку движением кольцевых пересечений.

3.13. Коэффициентом загрузки въезда называют отношение фактической интенсивности движения автомобилей на въезде к пропускной способности данного въезда в конкретных дорожных условиях

z = Nв/Pв, (3.9)

где Nв — фактическая или перспективная интенсивность движения на въезде, авт/ч; Pв — максимальная пропускная способность въезда в реальных дорожных условиях (по формуле 3.6), авт/ч.

Исходя из условий эффективной работы автомобильной дороги в целом оптимальный коэффициент загрузки движением на въездах кольцевых пересечений zопт = 0,65.

Коэффициент загрузки движением, соответствующий режиму практической пропускной способности въезда, zпр = 0,85.

3.14 Практическая пропускная способность въезда на кольцевое пересечение

\text{Р}_{\text{в}}^{(\text{пр})} = \text{Р}_{\text{в}}z_{\text{пр}} . (3.10)

ПРОПУСКНАЯ СПОСОБНОСТЬ ВСЕГО КОЛЬЦЕВОГО ПЕРЕСЕЧЕНИЯ

3.15. При проектировании дороги необходимо оценивать пропускную способность не только отдельного въезда, но и кольцевого пересечения в целом. Пропускную способность каждого въезда на кольцевое пересечение определяют при фиксированной интенсивности движения на кольце.

Увеличение интенсивности движения на одном из въездов до его пропускной способности (Nв = Pв) приведет к росту интенсивности на кольце перед другими въездами, и пропускная способность других въездов уменьшится. Поэтому пропускная способность всего кольцевого пересечения будет меньше пропускных способностей въездов.

Пропускную способность всего кольцевого пересечения определяют при следующих допущениях: прирост интенсивности на всех въездах одинаков; состав движения и распределение потока по направлениям на всех въездах остаются постоянными.

Если хотя бы на одном въезде z >= 0,65, кольцевое пересечение достигло (или превысило при z > 0,65) экономически эффективную загрузку движением и на данном въезде следует провести мероприятия по повышению пропускной способности.

Если на всех въездах z < 0,65, то можно оценить запас пропускной способности каждого въезда.

3.16. Запас пропускной способности въезда определяют из условия возрастания интенсивности движения на данном въезде (Nв) до ее пропускной способности (Pв) при равномерном увеличении интенсивности движения на всем кольцевом пересечении:

N_{\text{в}}x = \frac{1}{k_{c}} cz(A - \text{Б}N_{\text{к}}\text{х}) ; (3.11)

\text{х} = zcA/(k_{c}N_{\text{в}} + zc\text{Б}N_{\text{к}}) , (3.12)

где x — коэффициент запаса пропускной способности въезда, который показывает, во сколько раз может увеличиться интенсивность движения на въезде до достижения пропускной способности. Остальные обозначения прежние.

Коэффициент x рассчитывают для каждого въезда при zопт = 0,65. Из всех x выбирают наименьший xmin (соответствует наиболее загруженному въезду).

Полная пропускная способность кольцевого пересечения, соответствующая экономически эффективной загрузке движением (zопт = 0,65),

\text{Р}_{\text{кп}} = x_{min} \sum_{i = 1}^{n} N_{\text{в}i} , (3.13)

где Nв — фактическая интенсивность движения на въезде, авт/ч; i — номер въезда; n — число въездов.

3.17. Аналогично можно определить пропускную способность кольцевого пересечения, соответствующую режиму практической пропускной способности въезда (при zпр = 0,85).

ПОСЛЕДОВАТЕЛЬНОСТЬ РАСЧЕТА ПРОПУСКНОЙ СПОСОБНОСТИ КОЛЬЦЕВЫХ ПЕРЕСЕЧЕНИЙ

3.18 Расчет пропускной способности кольцевых пересечений выполняют в такой последовательности:

1. на основе данных об интенсивности, о составе движения, распределении потоков по направлениям в часы пик составляют сводную таблицу интенсивностей на кольцевом пересечении (см. приложение 7);

2. составляют картограмму интенсивности на кольцевом пересечении (рис. 3.9);

3. для каждого въезда определяют коэффициенты kс, c, А и Б и вычисляют пропускную способность въезда на кольцевое пересечение по формуле (3.6);

4. определяют коэффициент загрузки движением каждого въезда по формуле (3.9);

5. коэффициенты загрузки движением сравнивают с коэффициентом zопт = 0,65. Если хотя бы на одном въезде z >= 0,65, необходимы мероприятия по повышению пропускной способности въезда (см. табл. 6.4), если на всех въездах z < 0,65, рассчитывают пропускную способность всего кольцевого пересечения.

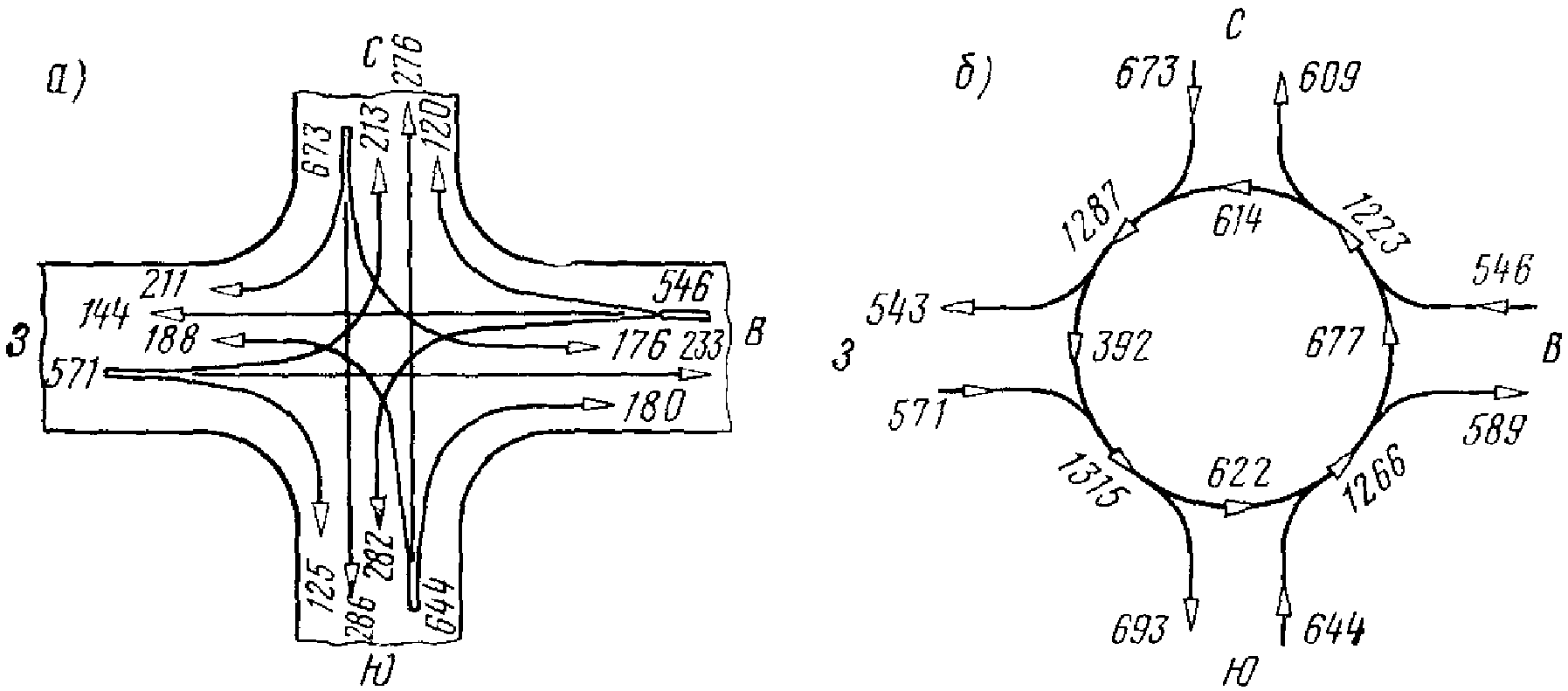

Рис. 3.9. Картограмма интенсивности движения: а — распределение по направлениям; б — распределение по кольцу

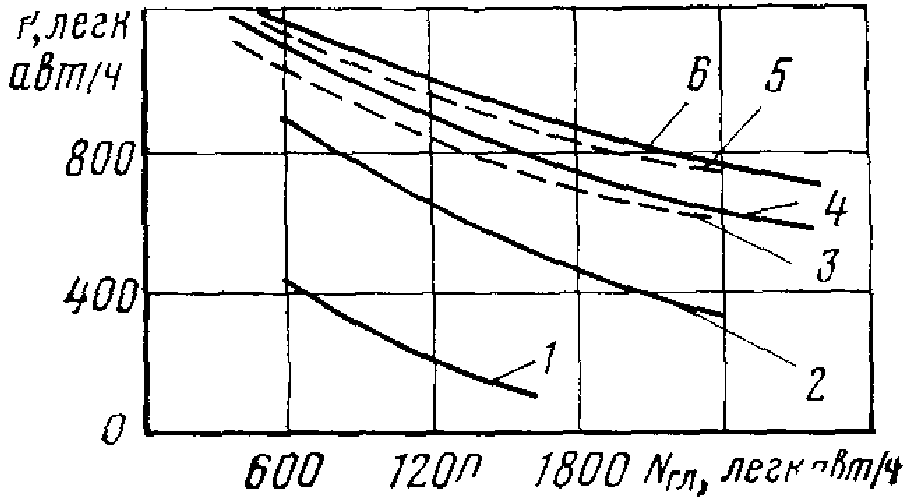

ПРОПУСКНАЯ СПОСОБНОСТЬ ПЕРЕСЕЧЕНИЙ В ОДНОМ УРОВНЕ НА МНОГОПОЛОСНЫХ ДОРОГАХ

3.19. На многополосных автомобильных дорогах в качестве первого этапа возможно устройство пересечений в одном уровне с отнесенным левым поворотом, которые при правильной планировке имеют ряд преимуществ по сравнению с крестообразными и кольцевыми пересечениями в одном уровне При таких пересечениях снижение скорости по главной дороге наименьшее по сравнению с другими видами пересечений в одном уровне

3.20. Пропускная способность одного направления движения на пересечении в одном уровне с отнесенным левым поворотом не зависит от другого направления, так как все направления разделены и отсутствует их взаимное влияние

3.21 Пропускная способность данного направления (участка слияния, участков переплетения или разворота)

P = N(\frac{e^{- N/T(\Delta t_{\text{гр}} - 1)}}{1 - \text{е}^{- N/T\delta t}}) , (3.14)

где N — интенсивность движения одной полосы основной дороги, в которую вливается поток автомобилей второстепенной дороги, легковых авт/ч; T = 3600 с; \Delta t_{\text{гр}} — граничный интервал времени, зависящий от интенсивности движения, вида маневра и планировки пересечения, с; \delta t — минимальный интервал между автомобилями, выполняющими маневр, с. Если сливаются потоки автомобилей с примыкающей дороги, № принимают для крайней правой полосы главной дороги; если переплетаются, № принимают для левой полосы; при развороте с пересечением потоков автомобилей по главной дороге принимают суммарную интенсивность по обеим полосам.

Для участка разворота:

а) с пересечением потоков (т.е. с остановкой)

N_{2 - 1} , легковых авт/ч ......................... 600 800 1000

\Delta t_{\text{г}(\text{р})}^{\text{п}} , с ...................................... 9,7 9,0 8,2

б) с непрерывным движением

N_{\text{лев}} , легковых авт/ч ......................... 200 500 800

\Delta t_{\text{гр}}^{(\text{сп})} , с ..................................... 4,0 3,8 3,5

Примечания 1 \Delta t_{\text{гр}}^{(\text{сп})} — при слиянии потока второстепенной дороги с потоком автомобилей на главной дороге.

2. \Delta t_{\text{г}(\text{р})}^{\text{п}} — при пересечении потока второстепенной дороги с потоком автомобилей на главной дороге.

N_{1} , легковых авт/ч, по правой полосе ......... 400 600 800 1000

при переплетении потоков автомобилей, \Delta t_{\text{гр}} , с 4,1 3,6 3,3 3,0

Длина участка от места примыкания дороги до участка разворота, м 200 300 400 500 600

\Delta t_{\text{гр}} , с ............................ 6,0 4,1 3,9 3,5 3,2

3.22. Минимальные интервалы между автомобилями, выполняющими маневр, принимают: \delta t = 2,2\text{с} — при развороте с остановкой; \delta t = 2,5\text{с} — при развороте с непрерывным движением; \delta t = 2,6\text{с} — при слиянии с примыкающей дороги на главную; \delta t = 3,3\text{с} — при переплетении потоков автомобилей.

3.23. Для оценки пропускной способности каждого направления движения автомобилей на пересечении в одном уровне с отнесенным левым поворотом следует пользоваться графиком (рис. 3.10).

Рис. 3.10. Зависимость пропускной способности каждого направления движения от интенсивности на главной дороге: 1 — участок разворота с остановкой; 2 — участок переплетения при L = 200 м; 3 — то же, при L = 300 м; 4 — участок слияния; 5 — участок переплетения при L = 500 м, 6 — участок разворота с непрерывным движением; L — расстояние от места примыкания дороги до участка разворота

3.24. При проектировании пересечений в одном уровне на многополосных дорогах с отнесенным левым поворотом рекомендуется ориентироваться на следующие коэффициенты загрузки:

3.25. Наличие пересечений в одном уровне с отнесенным левым поворотом на четырехполосных дорогах влияет на пропускную способность автомобильной магистрали. Для оценки пропускной способности автомобильной магистрали на участках, где расположены пересечения в одном уровне с отнесенным левым поворотом, по методике, изложенной в пп. 2.16 - 2.20, рекомендуется пользоваться коэффициентами снижения пропускной способности, приведенными в табл. 3.6. В приложении 8 даны примеры расчета пропускной способности пересечений с отнесенным левым поворотом.

ПРОПУСКНАЯ СПОСОБНОСТЬ ПЕРЕСЕЧЕНИЙ ЖЕЛЕЗНЫХ ДОРОГ В ОДНОМ УРОВНЕ

3.26. Определение фактической пропускной способности железнодорожных переездов и факторов, оказывающих влияние на ее уменьшение, является решающим условием для назначения сроков и степени реконструкции переездов, мероприятий, повышающих их пропускную способность.

Пропускная способность железнодорожных переездов зависит от скорости автомобилей, интенсивности движения по железной дороге, состояния покрытия, размеров геометрических элементов на подходах к переездам, средств регулирования движением, числа пересекаемых путей, состава движения по автомобильной и железной дорогам и т.д.

Таблица 3.6

3.27. Расчет пропускной способности железнодорожных переездов основан на определении скорости движения автомобилей; распределения интервалов между следующими друг за другом автомобилями; распределения интервалов между автомобилями при разъезде очереди; плотности движения автомобилей.

3.28 Пропускную способность железнодорожных переездов необходимо оценивать для двух случаев:

железнодорожный переезд большую часть времени открыт для движения автомобилей;

железнодорожный переезд продолжительное время закрыт для движения автомобилей.

3.29 Пропускная способность железнодорожного переезда, который большую часть открыт для проезда автомобилей:

, (3.15)

где v₀ - скорость свободного движения на железнодорожном переезде (табл. 3.7); qо — плотность движения при скорости v0 (табл. 3.7); q — текущая величина плотности движения, авт/км.

Таблица 3.7

P = v0q при q <= q0, (3.16)

\text{и }P = 0,5v_{0}q_{max}[1 - \frac{q_{max} - 2q_{0}}{2(q_{max} - q_{0})}] (3.17)

при q > q0.

3.30. Пропускная способность регулируемых железнодорожных переездов зависит от продолжительности закрытия и открытия переезда, интервала между автомобилями при разъезде из очереди.

Максимальная пропускная способность полосы движения в течение одного открытия переезда

\sum^{k} \delta t_{i} = t_{\text{зел}} , (3.18)

где \delta t_{i} — интервал между автомобилями при разъезде очереди, с; k — число автомобилей в очереди; tзел — продолжительность открытия переезда, с.

3.31. Ориентировочные значения пропускной способности полосы движения для железнодорожных переездов с различным числом путей приводятся в табл. 3.8.

Таблица 3.8

3.32. На пропускную способность железнодорожных переездов влияют дорожные условия на подходах к переездам: кривые в плане подъемы и спуски, ровность покрытия.

Пропускная способность железнодорожных переездов в разных дорожных условиях (авт/ч):

\text{Р}_{\text{ж}.\text{п}} = \text{Р}_{\text{д}}(\beta_{1}^{(\text{п})}\beta_{(2)}^{\text{п}}...\beta_{(\text{п })}^{\text{п}}) , (3.)

где Pд — пропускная способность полосы движения, авт/ч; \beta_{1}^{(\text{п})} , \beta_{(2)}^{\text{п}} ... \beta_{(\text{п })}^{\text{п}} — коэффициенты снижения пропускной способности, учитывающие состав движения, характеристики железнодорожных переездов и дорожные условия в зоне переезда.

3.33. Коэффициенты снижения пропускной способности приведены в табл. 3.9 - 3.13.

Таблица 3.9

Таблица 3.10

Таблица 3.11

Таблица 3.12

Таблица 3.13

Раздел 4 ПРОПУСКНАЯ СПОСОБНОСТЬ ПЕРЕСЕЧЕНИЙ В РАЗНЫХ УРОВНЯХ

ОБЩИЕ ПОЛОЖЕНИЯ

4.1. Пропускная способность пересечений в разных уровнях определяется пропускной способностью съездов. Основными факторами, влияющими на пропускную способность съездов транспортных развязок, являются: возможность влияния автомобилей в основной поток при выходе со съезда и размеры геометрических элементов съезда.

Пропускную способность съездов, имеющих различные планировочные решения участков слияния, оценивают по табл. 4.1, составленной для случая, когда количество тяжелых автомобилей в транспортном потоке не превышает 10 — 15%.

Таблица 4.1

4.2. На многополосных дорогах основным считается поток автомобилей на правой внешней полосе. Интенсивность движения в местах слияния следует определять, учитывая следующие факторы: распределение интенсивности движения по съездам в соответствии с картограммой; распределение интенсивности движения по полосам проезжей части многополосной дороги. Для четырехполосных автомобильных магистралей это распределение следующее:

Промежуточные значения определяют интерполяцией.

4.3. Назначая уровень удобства движения на пересечениях, следует учитывать, что с ростом интенсивности на съезде и приближении ее к пропускной способности съезда условия движения на главной дороге и пересечении ухудшаются (табл. 4.2).

Таблица 4.2

<*> Наблюдаются остановки отдельных автомобилей на внешней полосе, обгоны затруднены.

<**> Наблюдаются кратковременные заторы на внешней полосе и остановки отдельных автомобилей на внутренней полосе.

<***> Наблюдаются заторы на обеих полосах движения.

4.4. Увеличения пропускной способности участков примыкания съездов можно достигнуть, применяя переходно-скоростные полосы или выделяя отдельные полосы на главной дороге.

Устройство дополнительных полос на съездах существенного эффекта не дает, так как в зоне слияния они работают как однополосные. Однако на съездах длиннее 300 м, расположенных на подъеме с уклоном более 30‰ , дополнительная полоса целесообразна для повышения пропускной способности и удобства движения быстроходных автомобилей.

ОЦЕНКА ПРОПУСКНОЙ СПОСОБНОСТИ

4.5. Пропускная способность съездов пересечений в разных уровнях, выходные участки которых имеют зоны слияния потоков автомобилей, определяется в такой последовательности:

устанавливают по формуле (3.1) максимальную интенсивность движения на съезде N_{m(a)x}^{c} из условий возможности вливания в основной поток интенсивностью N0 <*>;

<*> В формуле (3.1) обозначение Pп соответствует N_{m(a)x}^{c} , а Nгл соответствует N0.

устанавливают пропускную способность съезда Pс по формуле (2.1), используя соответствующие планировке съезда размеры частных коэффициентов, учитывая влияние геометрических элементов съезда и состава потока автомобилей на съезде. При этом в формуле (2.1) за Pmax принимают значение, рекомендуемое в п. 2.3; для одной полосы четырехполосной автомагистрали сравнивают Nmax и Pс. Если Pс оказалось больше N_{m(a)x}^{c} , за пропускную способность съезда принимают N_{m(a)x}^{c} . Когда Pс меньше N_{m(a)x}^{c} , за пропускную способность съезда принимают Pс, так как в этих случаях пропускная способность съезда ограничивается не участком слияния потоков, а участками с кривыми, подъемами и т.д.

4.6. Пропускная способность съездов, выходные участки которых не являются зонами слияния потоков, а представляют собой участки перехода к дополнительной полосе проезжей части главной дороги, определяется как пропускная способность одной полосы движения (Pmax = 2000 легковых авт/ч) с учетом значений четных коэффициентов снижения пропускной способности согласно пп. 2.4 и 2.5.

4.7. Граничный промежуток времени \Delta t_{\text{гр}} при вливании определяют по графикам (рис. 4.1 и 4.2).

Рис. 4.1. Зависимость граничного интервала времени от интенсивности движения по основной полосе: 1 — вливание после остановки, 85% обеспеченности; 2 — то же, 50%; 3 — скорость вливающихся автомобилей 25 — 35 км/ч, 85% обеспеченности; 4 — вливание с полосы ускорения, 85% обеспеченности

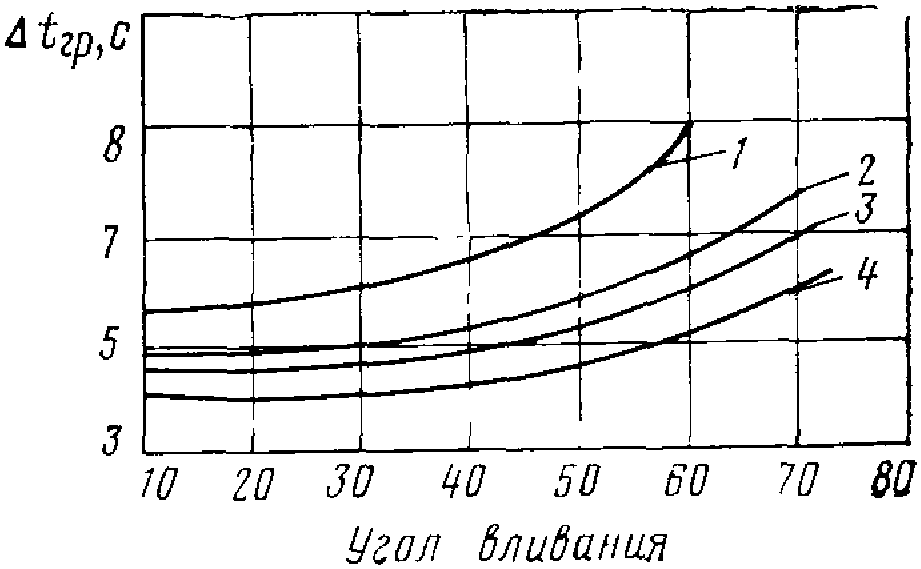

Рис. 4.2. Влияние угла вливания на граничный промежуток времени: 1 — вливание в основной поток после предварительной остановки, Nо = 150 авт/ч; 2 — то же, без остановки, Nо = 150 авт/ч; 3 — то же, Nо = 300 авт/ч; 4 — то же, Nо = 450 авт/ч

Для левоповоротных съездов пересечений типа полный клеверный лист, не имеющих переходно-скоростных полос, коэффициент A определяют в зависимости от интенсивности движения N_{\text{с}(\text{м})}^{\text{п}} на смежном левоповоротном съезде, по которому едут автомобили, уходящие с главной дороги (табл. 4.3).

Таблица 4.3

Примечание. Промежуточные значения определяют интерполяцией (то же, для данных табл. 4.4).

Для левоповоротных съездов пересечений типа полный клеверный лист, имеющих переходно-скоростные полосы, коэффициент A принимают равным:

    Тяжелые автомобили в основном потоке, %   10 - 15  20 - 25  30 - 35
    A ........................................ 0,60     0,55     0,48

В табл. 4.4 приведены данные о размере коэффициента A для следующих случаев: левоповоротные съезды пересечений всех типов, за исключением пересечений типа полный клеверный лист; правоповоротные съезды пересечений всех типов.

Таблица 4.4

<*> Меньшее значение коэффициента соответствует присутствию в потоке на основной полосе 20 — 25% тяжелых автомобилей, большая — 10 — 15%.

Другие коэффициенты и параметры, входящие в формулу (3.1), определяют: коэффициент B — по графику рис. 4.3; коэффициент C = 1 — (A + B); \beta_{1} — по графику рис. 4.4; \beta_{2} = 1,8 ; \beta_{3} = 3,0 ; \delta t принимают равной 3,2 с, когда легковых автомобилей в потоке на съезде более 50%, и 3,6 с, если их менее 50%.

Рис. 4.3. Зависимость между коэффициентами A и B для дорог с четырьмя полосами движения

Рис. 4.4. Зависимость коэффициента \beta_{1} от коэффициента A

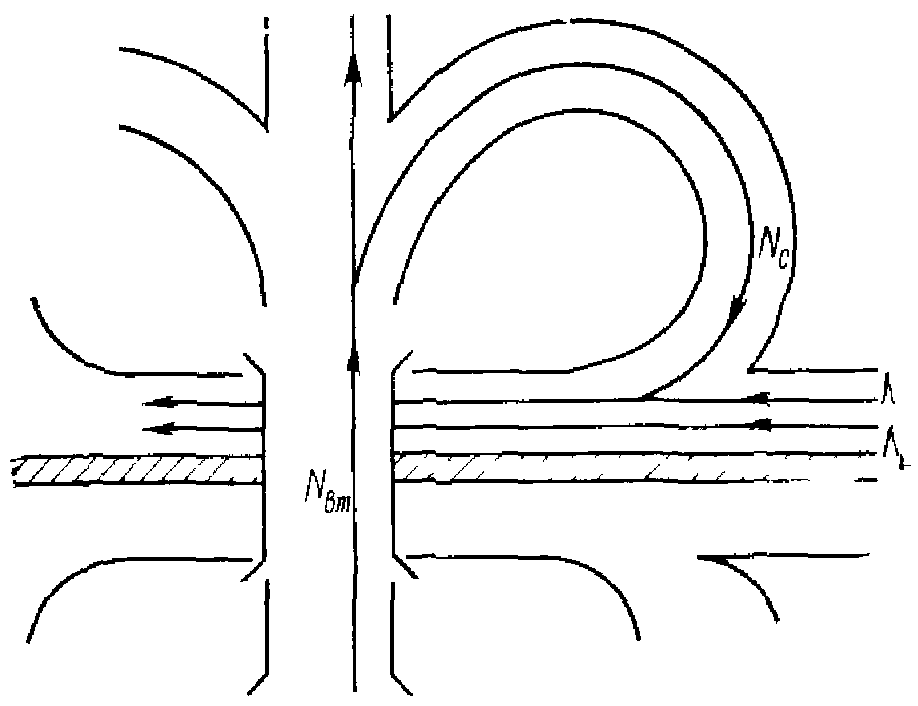

4.8. Для оценки пропускной способности петель левоповоротных съездов пересечений типа полный клеверный лист из условий возможности вливания используют график (рис. 4.5).

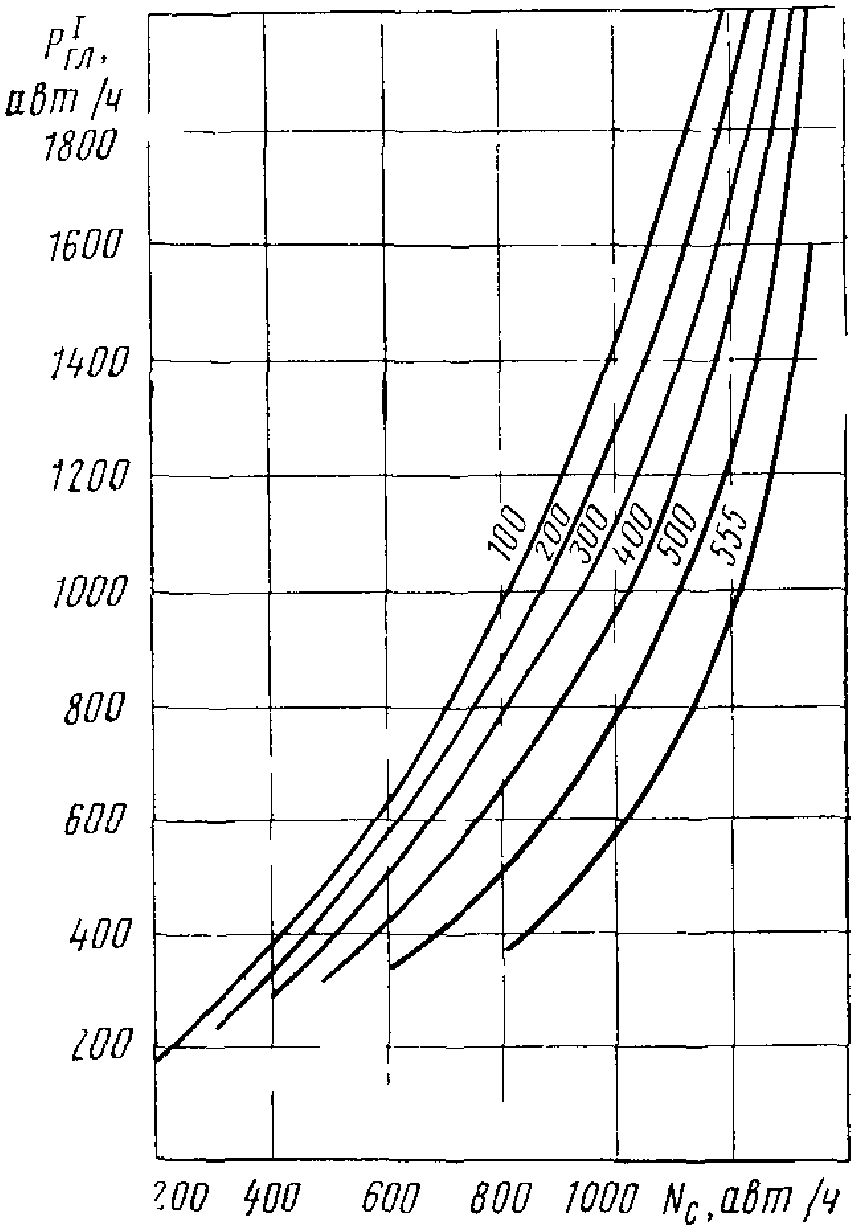

Рис. 4.5. Пропускная способность петель левоповоротных съездов пересечения клеверный лист: 1 — теоретическая пропускная способность, A = 1; 2 — практическая пропускная способность, A = 0,4; 3 — практическая пропускная способность, A = 1

4.9. Если радиусы кривых в плане на съездах пересечений в разных уровнях меньше 30 м, пропускную способность определяют с учетом кривизны с помощью номограмм (рис. 4.6 - 4.9).

Рис. 4.6. Номограмма для определения пропускной способности съездов без переходно-скоростных полос при p_{R} = 0,06 \div 0,08

Рис. 4.7. Номограмма для определения пропускной способности съездов с переходно-скоростной полосой перед съездом при p_{R} = 0,06 \div 0,08

Рис. 4.8. Номограмма для определения пропускной способности за съездом при p_{R} = 0,06 \div 0,08

Рис. 4.9. Номограмма для определения пропускной способности съездов с переходно-скоростными полосами с обеих сторон съезда при p_{R} = 0,06 \div 0,08

Кривизна pR:

для съездов с постоянными радиусами в плане

p_{R} = \frac{R}{\alpha 100} , (4.1)

\text{или }p_{R} = \frac{R^{2}}{L100} ; (4.2)

для съездов любой конфигурации

p_{R} = \frac{L}{\alpha^{2}100} , (4.3)

где R — радиус съезда, м; \alpha — угол поворота, радианы; L — длина съезда, м.

4.10. Пропускную способность пересечения в целом определяют как сумму пропускных способностей отдельных съездов.

УРОВНИ УДОБСТВА ДВИЖЕНИЯ НА СЪЕЗДАХ ТРАНСПОРТНЫХ РАЗВЯЗОК

4.11. На участке примыкания въезда к автомобильной магистрали коэффициент загрузки движением устанавливают отдельно для каждой полосы автомобильной магистрали. На ее внешней полосе коэффициент загрузки движением определяют из соотношения

z_{\text{в}} = \frac{N_{\text{гл}}^{I} + N_{c}}{P_{\text{гл}}^{I} + N_{c}} , (4.4)

где N_{\text{гл}}^{I} — интенсивность движения на правой (внешней) полосе магистрали, авт/ч; Nс — интенсивность движения на съезде, авт/ч; P_{\text{гл}}^{I} — пропускная способность первой (внешней) полосы магистрали, авт/ч.

4.12. Коэффициент загрузки съезда движением определяют как отношение интенсивности движения на внешней полосе магистрали, в которую вливаются автомобили съезда, к пропускной способности этой полосы

z_{c} = \frac{N_{\text{гл}}^{I}}{P_{\text{гл}}^{I}} . (4.5)

4.13. При определении значений P_{\text{гл}}^{I} , zв и zс по известной интенсивности движения на крайней правой полосе второстепенной дороги N_{\text{вт}}^{I} и интенсивности на съезде следует использовать номограммы, представленные на рис. 4.6 - 4.9.

4.14. В табл. 4.5 приведены характеристики условий движения на съездах пересечений в разных уровнях при разных уровнях удобства движения на съезде. В приложении 10 даны примеры расчета пропускной способности пересечений в разных уровнях.

Таблица 4.5

Раздел 5 ПРОПУСКНАЯ СПОСОБНОСТЬ СЛОЖНЫХ УЧАСТКОВ ДОРОГ

ПРОПУСКНАЯ СПОСОБНОСТЬ УЧАСТКОВ В ПРЕДЕЛАХ МАЛЫХ НАСЕЛЕННЫХ ПУНКТОВ СЕЛЬСКОГО ТИПА

5.1. Участки дороги в пределах малых населенных пунктов сельского типа характеризуются пониженной пропускной способностью вследствие влияния следующих факторов: неорганизованного движения пешеходов через дорогу, наличия близкой застройки, автомобилей и автобусов, стоящих на обочине или на специальных площадках, включения в состав потока сельскохозяйственных машин и т.д.

<1> К малым отнесены населенные пункты сельского типа, насчитывающие до 1 тыс. жителей и имеющие линейную однорядную форму застройки (деревни-улицы).

5.2. Связь между скоростью и плотностью движения для участков дорог в пределах малых населенных пунктов сельского типа описывают уравнением

. (5.1)

В табл. 5.1 приведены параметры формулы (5.1) для участков с различной протяженностью населенного пункта и при расстоянии от кромки проезжей части по линии застройки 15 — 20 м.

Таблица 5.1

Таблица 5.2

5.3. При определении пропускной способности участков в пределах малых населенных пунктов сельского типа максимальную плотность потока автомобилей можно принимать равной максимальной плотности на двухполосной дороге (см. п. 2.2).

5.4. Для дорог с проезжей частью шириной 7 — 7,5 м и обочинами не уже 3 м свободная скорость автомобилей v0 в населенных пунктах, расположенных на прямолинейных горизонтальных участках, может быть получена расчетным путем

v0 = 57,28 - ₈,1L + 2,3l — 0,38Ll, (5.2)

где L — длина участка в пределах населенного пункта (0,5 <= L <= 2,5 км); l — расстояние от кромки проезжей части до линии застройки м (5 <= L <= 25 км).

5.5. На снижение пропускной способности и скоростей автомобилей большое влияние оказывают пешеходы, переходящие проезжую часть. Пешеходный переход является «узким» местом дороги в пределах населенного пункта. Скорость автомобилей на пешеходном переходе

vп = 25,4 — 0,06Nп — 0,008N + 0,38v0, (5.3)

где Nп — интенсивность движения пешеходов в часы «пик», чел-ч; N — интенсивность движения автомобилей, авт/ч; v0 — свободная скорость движения в населенном пункте, км/ч.

Зависимость (5.3) применима для наиболее характерного пешеходного потока (18 — 20% детей, 50 — 60% взрослых, 20 — 35% пожилых людей).

5.6. Для пешеходных переходов, где наблюдается изменение процентного соотношения пешеходов по группам, необходимо пользоваться зависимостью

vп = 14,95 — 0,031Nдет — 0,041Nвзр -

• 0,029Nст — 0,008N + 0,62v0, (5.4)

где Nдет — интенсивность движения детей через дорогу; Nвзр — то же, взрослых людей; Nст — то же, пожилых людей.

5.7. На снижение скорости автомобилей в населенных пунктах оказывают влияние стоянка автомобилей и ее планировочное решение:

Снижение скорости, км/ч

Стоянка удалена от кромки проезжей части, подъезды к ней оборудованы переходно-скоростными полосами .............................................. практически нет

Стоянка удалена от кромки проезжей части, подъезды к ней не оборудованы переходно-скоростными полосами .................................................. 10 — 20

Стоянка отсутствует, автомобили стоят на обочине .......... 20 — 40

Примеры расчета пропускной способности дорог в пределах населенных пунктов даны в приложении 11.

5.8 Скорость автомобилей на участках в пределах населенных пунктов сельского типа, имеющих кривые в плане

v_{\text{кр}} = \overline{v_{0}} - 1,29K , (5.5)

где K = 1000/R; R — радиус кривой в плане (50 > R > 100 м).

5.9. Пропускная способность автомобильной дороги в пределах малого населенного пункта сельского типа, расположенного на прямом горизонтальном участке,

Pнп = (1968,8 — 487,5L + 11,2l + 7,5Ll)k1k2k3, (5.6)

где k1 — коэффициент, учитывающий влияние пешеходного перехода; k2 — коэффициент, учитывающий влияние стоянки у пункта обслуживания; k3 — коэффициент, учитывающий влияние кривой в плане.

Пропускная способность участка в пределах малого населенного пункта сельского типа может быть определена в первом приближении по графику (рис. 5.1).

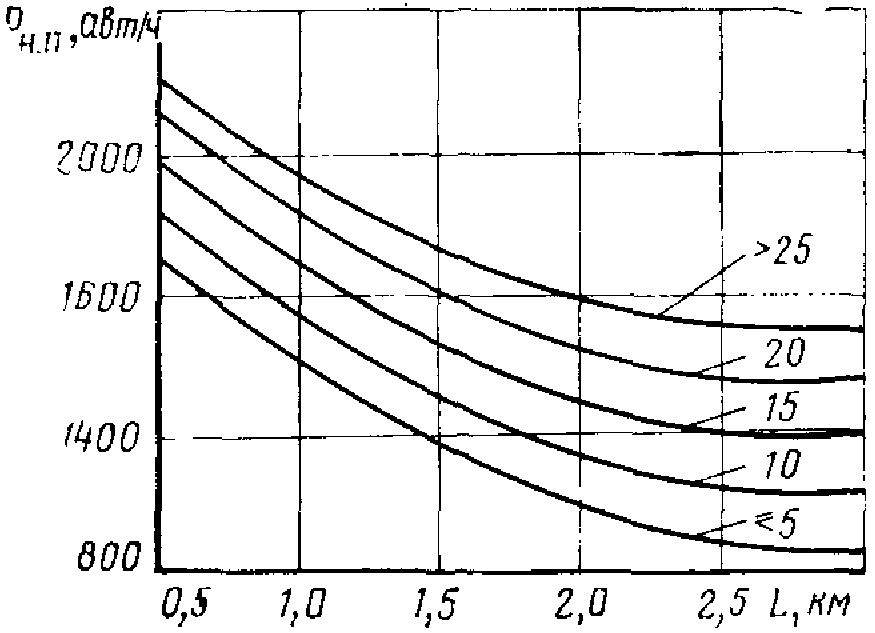

Рис. 5.1. Зависимость пропускной способности дороги от длины населенного пункта и расстояния края проезжей части до линии застройки: 5 ... > 25 — расстояние до застройки, м

5.10. При определении пропускной способности участка дороги в зоне пешеходного перехода в формуле (5.6) используют коэффициент снижения пропускной способности (табл. 5.2).

Пропускная способность изменяется на расстоянии 50 м в каждую сторону от пешеходного перехода.

5.11. Инженерное оборудование пешеходных переходов повышает пропускную способность участков дороги. Так, для зоны пешеходного перехода в разных уровнях значение коэффициента снижения пропускной способности равно 1.

5.12. При определении пропускной способности участка дороги в зоне стоянки автомобилей в формуле (5.6) используют коэффициент k2.

Пропускная способность изменяется на расстоянии 50 м в каждую сторону от границы стоянки автомобилей у пункта обслуживания.

k_{2}

Стоянка удалена от кромки проезжей части, имеются переходно-скоростные полосы ....................................... 1,0

Стоянка оборудована за счет уширения обочины ...................... 0,8

Оборудованной стоянки нет ......................................... 0,6

Примечание. Если оборудованная стоянка расположена с одной стороны проезжей части и не запрещен левый поворот, необходимо коэффициент уменьшить в 1,5 раза.

5.13. При определении пропускной способности участка дороги, расположенного на горизонтальной кривой, следует пользоваться коэффициентом снижения, представленным в табл. 5.3.

Таблица 5.3

ПРОПУСКНАЯ СПОСОБНОСТЬ МОСТОВЫХ ПЕРЕХОДОВ НА ДВУХПОЛОСНЫХ ДОРОГАХ

5.14. Пропускная способность мостовых переходов зависит от конструкции и состояния проезжей части мостов и подходов к ним.

На мостовых переходах изменяется режим движения автомобилей, что вызывает снижение средней скорости движения, увеличение плотности потока и в итоге приводит к снижению пропускной способности таких участков дорог.

5.15. Пропускная способность полосы движения на мостовом переходе зависит от дорожных условий: длины моста (для больших мостов), состояния дорожного покрытия; продольного уклона и радиусов кривых в плане на подходах к мосту; продольного профиля моста; расстояния видимости; присутствия придорожных строений на подходах к мосту. В значительной степени на фактическую пропускную способность влияют: состав транспортного потока; наличие средств регулирования дорожного движения; наличие пересечений в одном уровне на подходах к мосту и т.д.

5.16. Пропускную способность мостов и подходов к ним следует определять раздельно. Пропускную способность подходов к мостам необходимо оценивать как для участков автомобильных дорог, согласно рекомендациям раздела 2.

5.17. Пропускная способность полосы движения моста, расположенного на прямой в плане и при продольном уклоне менее 10‰ ,

Pм = 420 + 43Г — 2,285L + 0,257ГL, (5.7)

где Г — габарит моста, м (\text{Г}7 \div \text{Г}13) ; L — длина моста, м (100 <= L <= 300 м).

При определении пропускной способности моста состав движения следует учитывать в соответствии с п. 2.4.

5.18. Пропускная способность мостов, расположенных на кривых в плане и имеющих продольные уклоны более 10‰ ,

Pм = Pkм, (5.8)

где P — пропускная способность полосы движения с учетом влияния кривых в плане, продольного уклона и состава движения (определяется по рекомендациям раздела 2); kм — коэффициент снижения пропускной способности полосы движения моста (табл. 5.4).

Таблица 5.4

Коэффициенты снижения пропускной способности для промежуточных значений длины мостов определяют по номограмме (рис. 5.2).

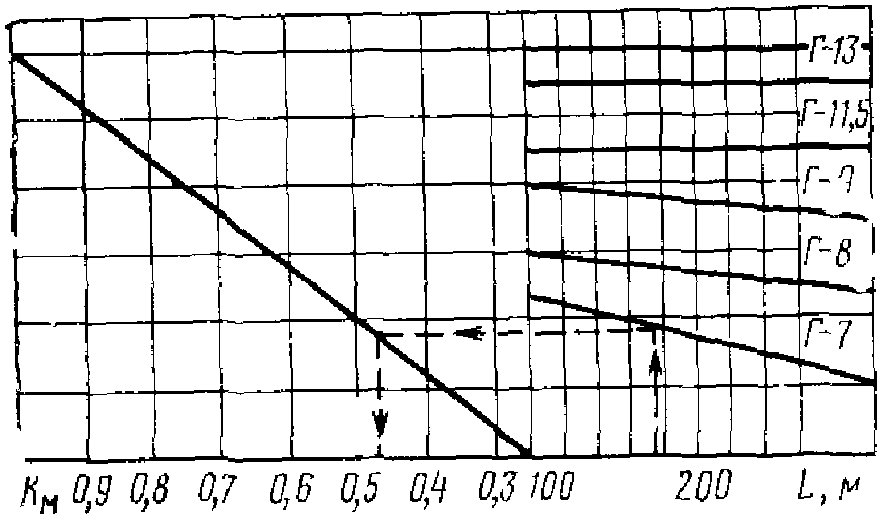

Рис. 5.2. Номограмма для определения коэффициентов снижения пропускной способности полосы движения на больших автодорожных мостах

5.19 Практическая пропускная способность полосы движения большого моста

Pм = ₀,101v0qmax, (₅.9)

где P — пропускная способность полосы движения на мосту и в зоне его влияния, авт/ч; v0 — скорость движения автомобилей в свободных условиях, км/ч; qmax — максимальная плотность движения, авт/км.

Скорость движения автомобилей v0 и максимальную плотность потока на мосту следует определять в соответствии с разделом 2.

Примеры расчета пропускной способности мостовых переходов даны в приложении 12.

5.20. Скорость легковых автомобилей на большом автодорожном мосту длиной 100 — 300 м в свободных условиях движения

v0 = 30,6 + 3,125Г — 0,206L + 0,01875ГL, (5.10)

где Г — габарит моста, м (\text{Г}7 \div \text{Г}13) ; L — длина моста, м (100 — 300 м).

ПРОПУСКНАЯ СПОСОБНОСТЬ ДОРОГ В ЗОНЕ ПРИДОРОЖНЫХ СООРУЖЕНИЙ

5.21. К придорожным сооружениям обслуживания, предназначенным для обеспечения нормальных условий труда и отдыха водителей и пассажиров, относят: стоянки, автозаправочные станции, площадки отдыха и др.

5.22. Интенсивность съезжающих автомобилей определяется долей часовой интенсивности движения по основной дороге, которая для площадок отдыха, видовых площадок, стоянок у придорожных магазинов составляет 0,01 — 0,05, а для придорожных предприятий питания, автозаправочных станций, комплексов обслуживания 0,05 — 0,1.

5.23 Пропускная способность участков автомобильных дорог, находящихся в зонах влияния сооружений обслуживания,

Pс.о = PKс.о, (5.11)

где P — пропускная способность полосы автомобильной дороги, определяемая согласно п. 2.4; Kс.о — коэффициент снижения пропускной способности в зоне сооружения обслуживания (табл. 5.5).

Таблица 5.5

Примеры расчета пропускной способности дорог в зоне сооружений обслуживания даны в приложении 13.

ПРОПУСКНАЯ СПОСОБНОСТЬ ДОРОГ В ГОРНОЙ МЕСТНОСТИ

5.24. Дороги в горной местности подразделяют на: равнинные, предгорные и горные, причем среди горных следует выделять горно-долинные и перевальные участки, что обусловлено своеобразием элементов горного рельефа.

Горно-долинные участки дорог характеризуются стесненностью и извилистостью в плане, небольшими продольными уклонами, в большинстве случаев они проложены по дну ущелий вдоль водотоков.

Перевальные участки дорог обладают значительной разностью отметок от дна долин до вершин и гребней. Они сильно извилисты в плане, зачастую имеют продольные уклоны и серпантины.

5.25. Расчет пропускной способности горных дорог при их проектировании выполняют на основе коэффициентов снижения пропускной способности

P_{\text{г}} = \beta^{\text{г}}P_{max}^{\text{г}} , (5.12)

где \beta^{\text{г}} — итоговый коэффициент снижения пропускной способности (см. пп. 5.27 и 5.28); P_{max}^{\text{г}} — максимальная пропускная способность, авт/ч (см. п. 5.26).

Пропускную способность дорог или участков в равнинных и предгорных районах определяют в соответствии с рекомендациями раздела 2.

5.26. При расчетах по формуле (5.12) рекомендуется исходить из следующих величин максимальной пропускной способности:

двухполосные горно-долинные участки дорог — 2000 легковых авт/ч (в обоих направлениях);

перевальные участки дорог 1800 легковых авт/ч (в обоих направлениях).

5.27 Итоговый коэффициент снижения пропускной способности для горно-долинных участков:

\beta^{\text{гд}} = \beta_{1}^{\text{гд}},\beta_{2}^{\text{гд}}...\beta_{6}^{\text{гд}} , (5.13)

где \beta_{1}^{\text{гд}} , \beta_{2}^{\text{гд}} ... \beta_{6}^{\text{гд}} — частные коэффициенты снижения пропускной способности, учитывающие влияние различных факторов; \beta_{1}^{\text{гд}} учитывает влияние ширины полосы движения:

Ширина полосы движения, м ....... 3,0 3,50 >= 3,75

\beta_{1}^{\text{гд}} ............................. 0,82 0,94 1,0

\beta_{2}^{\text{гд}} учитывает ширину обочин:

Ширина обочин, м ........ 0,5 1,0 1,5 2,0 2,5

\beta_{2}^{\text{гд}} ..................... 0,72 0,78 0,86 0,90 0,98

\beta_{3}^{\text{гд}} учитывает расстояние видимости:

Расстояние видимости, м 30 40 50 50 — 80 80 — 100 >= 100

\beta_{3}^{\text{гд}} ..................... 0,61 0,63 0,65 0,67 0,69 см. разд. 2

\beta_{4}^{\text{гд}} учитывает совместное влияние углов поворота трассы и радиусов кривых в плане (табл. 5.6);

\beta_{5}^{\text{гд}} учитывает тип дорожного покрытия:

    Тип дорожного покрытия  Усовершенств.  Усовершенств.  Переходное Низший
                             капитальное   облегченное

\beta_{5}^{\text{гд}} ........................ 1,0 0,93 0,82 0,66

\beta_{6}^{\text{гд}} учитывает влияние продольного уклона:

Продольный уклон, ‰ .................... 20 30 40 50

\beta_{6}^{\text{гд}} на подъем ............................ 1,0 0,90 0,80 0,68

\beta_{6}^{\text{гд}} « спуск ............................. 1,0 1,1 1,2 1,25»

Таблица 5.6

5.28 Итоговый коэффициент снижения пропускной способности для перевальных участков

\beta^{\text{гп}} = \beta_{1}^{\text{гп}}\beta_{2}^{\text{гп}}\beta_{3}^{\text{гп}}\beta_{4}^{\text{гп}} , (5.14)

где \beta_{1}^{\text{гп}} , \beta_{2}^{\text{гп}} , \beta_{3}^{\text{гп}} , \beta_{4}^{\text{гп}} — частные коэффициенты снижения пропускной способности для перевальных участков, учитывающие влияние определенных факторов; \beta_{1}^{\text{гп}} учитывает влияние продольного уклона и высоты над уровнем моря (табл. 5.7); \beta_{2}^{\text{гп}} учитывает влияние числа кривых в плане:

Число кривых на 1 км ..... 3 — 4 4 — 6 6 — 9 9 — 12 12 — 15

\beta_{2}^{\text{гп}} ...................... 0,90 0,86 0,84 0,80 0,75

Таблица 5.7

\beta_{3}^{\text{пг}} учитывает расстояние между серпантинами и длину вставки между смежными кривыми в плане:

Среднее расстояние, м > 500 300 — 500 300 — 200 200 — 100 100 — 80 70 60 50 40

\beta_{3}^{\text{гп}} ..... 1,0 0,95 0,86 0,80 0,74 0,71 0,68 0,66 0,60

\beta_{4}^{\text{гп}} учитывает влияние радиуса кривой в плане:

Радиус, м ...... 100 100 — 80 80 — 60 60 — 40 40 — 20 20

\beta_{4}^{\text{гп}} ............ 0,85 0,74 0,66 0,53 0,45 0,40

5.29 Для оценки пропускной способности дорог в горной местности, находящихся в эксплуатации, следует применять формулу

P^{\text{г}} = \gamma\omega\alpha v_{0}q_{max} , (5.15)

где \gamma — коэффициент, учитывающий пространственное расположение кривых в плане; \omega — коэффициент, зависящий от загрузки встречной полосы ( \omega = 1,1 при z <= 0,4); при равномерном распределении интенсивности по встречным полосам \omega = 0,9 ; при высокой загрузке встречной полосы ( \omega = 0,70 при z >= 0,4); \alpha — эмпирический коэффициент, равный 0,15; v0 — скорость движения в свободных условиях (определяют по формулам (5.16), (5.17) и табл. 5.8); qmax — максимальная плотность на рассматриваемом участке (qmax = 85 авт-км).

Таблица 5.8

Если смежные кривые в плане находятся на расстоянии l > 200 м при загрузке z >= 0,45, необходимо в формулу (5.15) вводить коэффициент \gamma = 0,70 (при 50 <= l <= 100); \gamma = 0,80 (при 100 <= l <= 200 м). v0 — скорость движения в свободных условиях, км/ч.

v_{0} = 0,112S + 0,54i_{\text{пр}} + 0,024i_{\text{в}} + 4,06B + 2,18b + 3,51\rho , (5.16)

где S — расстояние видимости, м; iпр — продольный уклон, ‰ ; iв — уклон виража, ‰ ; B — ширина проезжей части, м; b — ширина обочин, м; \rho = \frac{R}{100\alpha} — условная плавность, R — радиус кривой в плане, м; \alpha — угол поворота трассы, град.

Если нет данных для использования формулы (5.16) при продольных уклонах менее 30‰ , применяют формулы:

для внутренних кривых в плане v_{0} = 68,65I^{- 0,134} (5.17)

« внешних » « » v_{0} = 69,25I^{- 0,192} , (5.18)

где I = \frac{\alpha}{\sqrt{R}} ; \alpha — угол поворота трассы, град; R — радиус кривой в плане, м.

Примеры расчета пропускной способности дорог в горной местности даны в приложении 14.

Раздел 6 МЕРОПРИЯТИЯ ПО СТАДИЙНОМУ ПОВЫШЕНИЮ ПРОПУСКНОЙ СПОСОБНОСТИ ДОРОГ

6.1. Стадийные мероприятия, направленные на повышение пропускной способности и улучшение условий движения, рекомендуется назначать с учетом требуемого уровня удобства движения. Для каждого уровня удобства следует выбирать мероприятия, позволяющие перейти к более низкому коэффициенту загрузки дороги движением. Наиболее ответственный этап проектирования — выбор числа полос движения.

6.2. На горизонтальных участках, кроме увеличения числа полос, рекомендуется осуществить мероприятия, обеспечивающие более равномерный режим движения:

6.3. Участки подъемов существенно влияют на пропускную способность. Стадийные мероприятия позволяют существенно повысить удобство и безопасность движения при каждом уровне удобства:

6.4. Кривые в плане характерны тем, что водители по-разному оценивают условия проезда по ним. Вид мероприятия для повышения пропускной способности кривых в плане радиусом менее 400 м:

Примечание. Предусмотрено, что все кривые имеют виражи.

6.5. Основное мероприятие на пересечениях в одном уровне — канализирование движения с помощью разметки или островков. Последовательность улучшения условий движения выбирают на основе уровня удобства движения:

6.6. Повышать пропускную способность и улучшать условия движения на кольцевых пересечениях следует стадийно с учетом коэффициента загрузки движением въездов кольцевых пересечений.

Основное мероприятие по повышению пропускной способности на кольцевом пересечении — увеличение числа полос на въезде на пересечение.

Последовательность совершенствования планировки въезда (рис. 6.1) выбирают на основе коэффициента загрузки движением по табл. 6.1.

Рис. 6.1. Схемы, показывающие последовательность совершенствования планировки въезда на кольцевое пересечение с целью повышения пропускной способности

Таблица 6.1

6.7. Основное мероприятие по увеличению пропускной способности отдельных съездов на пересечениях в разных уровнях — устройство пешеходно-скоростных полос и выделение дополнительной полосы на главной дороге, что повышает пропускную способность всего пересечения:

Повысить пропускную способность пересечения можно также его реконструкцией по типу полного клеверного листа. Пропускная способность пересечения типа полный клеверный лист ограничивается межпетлевым участком, где взаимодействуют левоповоротные потоки. В этих случаях пропускную способность можно повысить лишь посредством устройства одного или нескольких прямых или полупрямых левоповоротных съездов.

6.8. Участки с ограниченной видимостью в продольном профиле характерны не только низкими скоростями движения, но и высокой аварийностью. Мероприятия по улучшению условий движения на них можно выполнять стадийно:

6.9. Увеличение загрузки дороги влияет на режим движения автомобилей в зоне автобусных остановок. Степень их оборудованности может оказывать решающее влияние на уровень удобства движения по дороге. Выбор планировки с учетом уровня удобства позволит обеспечить желаемые удобства и безопасность движения, повысить пропускную способность дороги:

6.10. На извилистых участках горных дорог (см. п. 5.24) необходимо предусматривать стадийные мероприятия по улучшению условий движения с учетом уровней удобства движения:

6.11 Применение технических средств и методов организации движения должно решаться с учетом требуемого уровня удобства на дороге (табл. 6.2).

Таблица 6.2

6.12. Для обеспечения достаточно высокой пропускной способности дорог обязательной составной частью проекта должны быть проекты расстановки дорожных знаков и разметки проезжей части.

6.13. Своевременное проведение указанных мероприятий, очередность которых как во времени, так и вдоль дороги, должна устанавливаться на основе линейного графика пропускной способности и коэффициента загрузки, позволит повысить пропускную способность, обеспечить на дороге безопасность и удобство движения При проектировании новых дорог и разработке проекта реконструкции существующих дорог необходимо технико-экономическое обоснование мероприятий в соответствии с указаниями приложений 2 и 3 настоящего Руководства.

Приложение 1

ИЗМЕРЕНИЕ ПРОПУСКНОЙ СПОСОБНОСТИ ОТДЕЛЬНЫХ ЭЛЕМЕНТОВ ДОРОГ

Пропускную способность отдельных участков автомобильных дорог измеряют, чтобы определить возможность пропуска колонн автомобилей, получить дополнительные коэффициенты снижения пропускной способности, а также оценить эффективность мероприятий по повышению пропускной способности. При этом могут быть использованы два способа: на основе измерения скоростей движения и плотности потока; ежеминутный подсчет проходящих автомобилей в течение часа.

Первый способ можно применить для оценки пропускной способности полосы движения. При этом пропускная способность

P = \alpha v_{0}q_{max} , (1)

где \alpha — эмпирический коэффициент [см. формулы (2.15) - (2.17)]; v0 — скорость движения в свободных условиях, км/ч; qmax — максимальная плотность потока, авт/км.

Скорость движения в этом случае измеряют с помощью секундомера по методике, изложенной в ВСН 25-76 Минавтодора РСФСР, или радиолокатора. Измеряют скорости только одиночных автомобилей при низкой интенсивности движения.

Максимальную плотность qmax определяют путем организации с помощью работников ГАИ кратковременного затора на рассматриваемом участке автомобильной магистрали.

При использовании второго способа осуществляют непосредственный подсчет автомобилей, проходящих через рассматриваемый элемент дороги. Этот способ удобен при оценке пропускной способности многополосных дорог, пересечений в разных уровнях.

В случаях сравнительно низкой интенсивности движения на рассматриваемом участке дороги устраивают кратковременный затор. Подсчет автомобилей ведут в момент рассасывания затора.

При создании искусственного затора следует учитывать, что образование очереди автомобилей длиной 350 м в одном направлении происходит за 25 мин при интенсивности 300 авт/ч, за 15 мин, если интенсивность 400 авт/ч, и за 10 мин, когда она равна 600 авт/ч.

Приложение 2

МЕТОДИКА РАСЧЕТА ОПТИМАЛЬНОЙ ЗАГРУЗКИ ДОРОГ ДВИЖЕНИЕМ

1. От оптимальной загрузки зависят размеры расчетной интенсивности движения, обеспечивающей минимальные затраты на перевозку грузов и пассажиров по автомобильным дорогам с заданными техническими параметрами, а также оптимальную эмоциональную загрузку водителей.

2. Показатели оптимальной загрузки дорог движением необходимо учитывать при их проектировании и реконструкции, установлении границ использования средств организации движения и обоснования категории дорог исходя из того, что изменение строительных затрат обеспечивает дороге различные технические параметры. Работа дороги эффективна при оптимальной загрузке, следовательно, нужно назначать дороге такие технические параметры, которые обеспечивают уровень ее загрузки. Назначение числа полос движения на дорогах 1 категории нужно решать с учетом обеспечения оптимальной загрузки движением.

Размеры требуемых капиталовложений в строительство дороги зависят от степени ее совершенства (принятой категории) и рельефа, а эксплуатационные затраты, кроме того, определяются интенсивностью движения, поэтому показатель оптимальной загрузки будет иметь различные пределы для каждого из возможных сочетаний этих факторов.

3. С ростом интенсивности движения на дороге возрастает степень ее загрузки. Обеспечение в процессе эксплуатации оптимальной загрузки сопряжено со стадийным изменением технических характеристик дороги (ширины проезжей части, радиусов кривых, расстояния видимости и пр.) и ее оборудования или применением средств организации движения.

4. Оптимальную загрузку устанавливают на основе технико-экономических расчетов, рассматривая варианты, характеризуемые различной предельной интенсивностью движения, определяющей срок эксплуатации дороги при данном ее техническом состоянии.

5. Показатель экономической эффективности:

E_{\text{кс}i} = \Delta c_{i}\Delta k_{i} (1)

\text{при}\overline{\Delta}c_{i} = \overline{c_{0}} - c_{i} (2)

\text{и }\Delta k_{i} = k_{i\text{прив}} - k_{0\text{прив}} ; (3)

k_{i\text{прив}} = k_{i}[1 + \frac{T_{\text{сл}max}/T_{\text{сл}i - 1}}{(1 + E_{\text{нп}})^{T_{\text{сл}i}}}] ; (4)

\overline{c_{i}} = c_{i}r_{t\text{р}}[1 - (1 - \overline{p}) \frac{L_{max} - L_{i}}{L_{max}}] ; (5)

r_{t\text{р}} = 1/(1 + E_{\text{нп}})^{t_{\text{р}i}} , (6)

где \Delta\overline{c_{i}} — средневзвешенное (за срок службы наиболее долговечного варианта) приращение себестоимости перевозок для сравниваемого варианта по отношению к себестоимости перевозок по базовому варианту; c0 — показатель себестоимости единицы транспортной работы для варианта, вычисленный как средневзвешенный за срок службы Tсл0, определяемый временем наступления продольного насыщения эталонного варианта дороги автомобилями при заданной загрузке ее движением; \overline{c_{i}} — то же, по i-му варианту, вычисленный как средневзвешенный за период Tслi, определяемый наступлением заданной загрузки дороги движением; rtр — коэффициент приведения разновременных затрат расчетного года tр, определяемого с учетом значения Tсл.max по варианту с наибольшей долговечностью: Eнп — норматив для приведения разновременных затрат (Eнп = 0,08); \Delta k_{i} — приращение удельных приведенных капитальных затрат (капиталоемкости) по каждому из i вариантов; k0прив — соответственно, удельные капиталовложения по i-му и базовому вариантам; Tсл.max — срок службы для наиболее долговечного варианта, лет; Tслi — срок службы для i-го варианта; ki — удельная величина единовременных затрат по каждому из i вариантов; ci — себестоимость перевозок по i-му варианту; Lmax — вариант с наибольшей длиной; Li — - протяжение i-го варианта сравниваемых проектных решений; \overline{p} — доля нетоварных перевозок и грузов, предназначенных для долгосрочного хранения в общем объеме перевозок (\overline{p} = 0,4) .

6. Оптимальную загрузку дороги следует обосновывать вариантными вычислениями. За базовый рекомендуется принимать вариант с коэффициентом загрузки 0,2 — 0,3. Сравниваемые варианты должны иметь диапазон изменения коэффициента загрузки до 0,9 — 1 с интервалом через 0,05 — 0,1 (рис. 1).

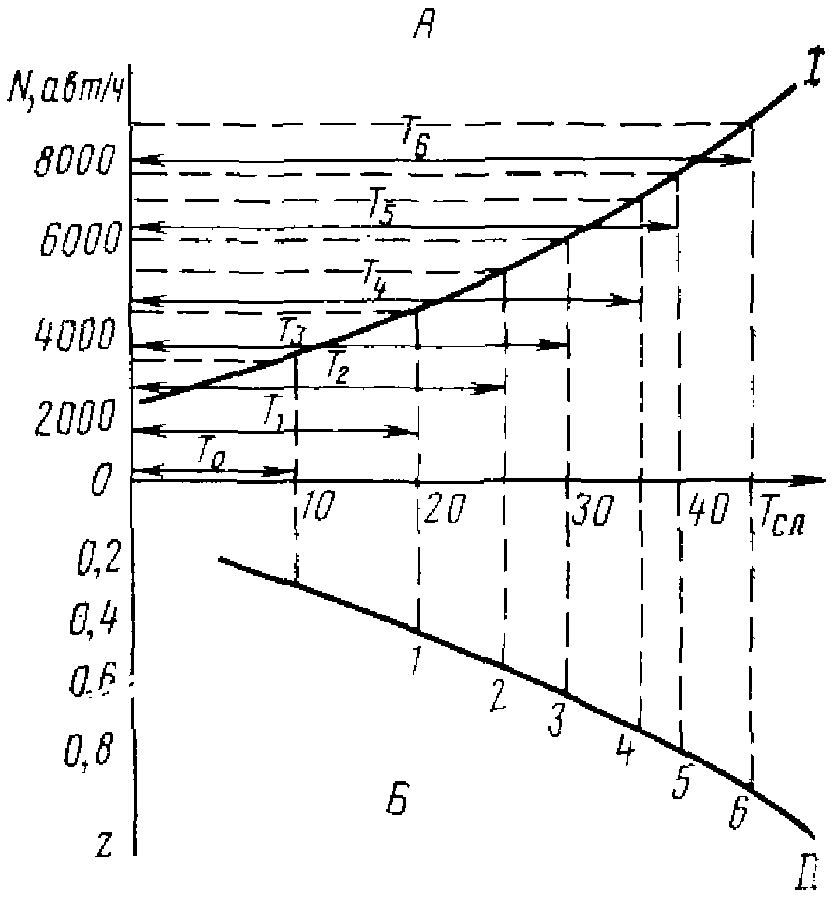

Рис. 1. Зависимость между интенсивностью движения I и коэффициентом загрузки II участка дороги: А — изменение интенсивности в процессе эксплуатации; Б — изменение коэффициентов загрузки дороги; Tсл.э — срок службы эталонного варианта, лет; Tсл.1, Tсл.2 ..., Tсл.6 — срок службы 1, 2, ..., 6, вариантов, характеризуемых различным предельно допустимым в процессе эксплуатации коэффициентом загрузки дороги

7. Ввиду того, что каждый вариант характеризуется сроком службы Tсл1; Tсл2, Tсл3, Tслi (рис. 1), при расчетах показателя эффективности (см. п. 4.5) нужно пользоваться сопоставимыми сравнительными характеристиками. Для этого следует: показатели себестоимости перевозок по вариантам определять как средневзвешенное значение за срок службы наиболее долговечного варианта; при расчетах удельные капиталовложения приводят к варианту с наибольшим сроком службы.

8. Расчет показателей, входящих в формулы (1 - 6), рекомендуется выполнять в соответствии с рекомендациями «Руководства по технико-экономическому обоснованию и выбору вариантов трасс автомобильных дорог» <1>.

<1> Руководство по технико-экономическому обоснованию и выбору вариантов трасс автомобильных дорог. Минавтодор РСФСР. М., Транспорт, 1982.

9. При определении удельных капиталовложений допускается использовать номограммы (рис. 2 - 4), учитывая характер ежегодного прироста интенсивности движения на дороге.

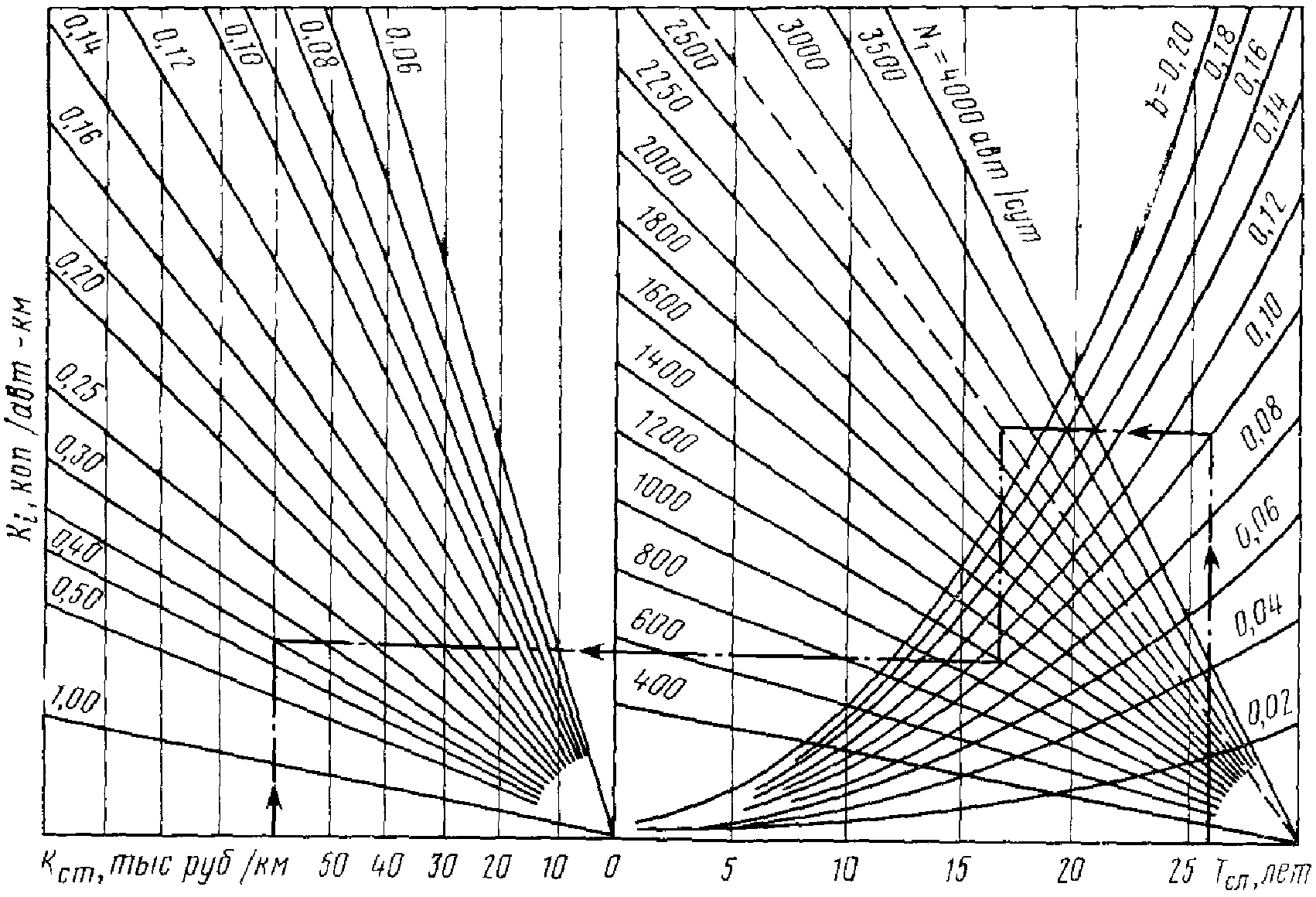

Рис. 2. Номограмма для определения удельных капиталовложений при ежегодном линейном приросте интенсивности движения (Kст — приведенная за Tсл(1) стоимость строительства одной полосы проезжей части, тыс. руб./км)

Рис. 3. Номограмма для определения удельных капиталовложений при ежегодном приросте интенсивности движения по геометрической прогрессии (сложным процентом с постоянными темпами роста)

Рис. 4. Номограмма для определения удельных капиталовложений Ki: при ежегодном приросте интенсивности движения по геометрической прогрессии с убывающими темпами роста

10. Качественная сторона технико-экономических расчетов зависит от наличия достаточно подробных исходных стоимостных показателей. Для определения оптимальной загрузки элементов автомобильных дорог непригодна система средних показателей. Расчетные показатели должны учитывать конкретные дорожные условия. Влияние дорожных условий на режим движения автомобилей главным образом проявляется через изменение скоростей и количество дорожно-транспортных происшествий. Таким образом, влияние дорожных условий на автотранспортные расходы целесообразно учитывать через скорость движения. В наибольшей мере поставленным требованиям удовлетворяют показатели себестоимости, с помощью которых можно охватить все возможные случаи. При этом необходимо пользоваться показателями себестоимости автомобиле-километра (авт-км).

11. Расчетные показатели себестоимости по вариантам рекомендуется определять, используя расчетный год, т.е.: год, для которого интенсивность движения (с учетом закона ее изменения и срока службы каждого варианта) имеет среднее значение за срок службы рассматриваемого варианта Tслi.

12. При известных скоростях транспортных потоков и составе движения показатели транспортной составляющей себестоимости допускается определять по данным рис. 5. Расчетные значения себестоимости Cа (коп/авт-км) для транспортного потока рекомендуется определять суммированием по типам подвижного состава:

C_{\text{а}} = \sum_{1}^{j} C_{ji}n_{j} , (7)

где Cji — себестоимость перевозок (транспортная составляющая) для _j-го типа подвижного состава, коп/авт-км; nj — количество автомобилей j-го типа в транспортном потоке, доли единицы.

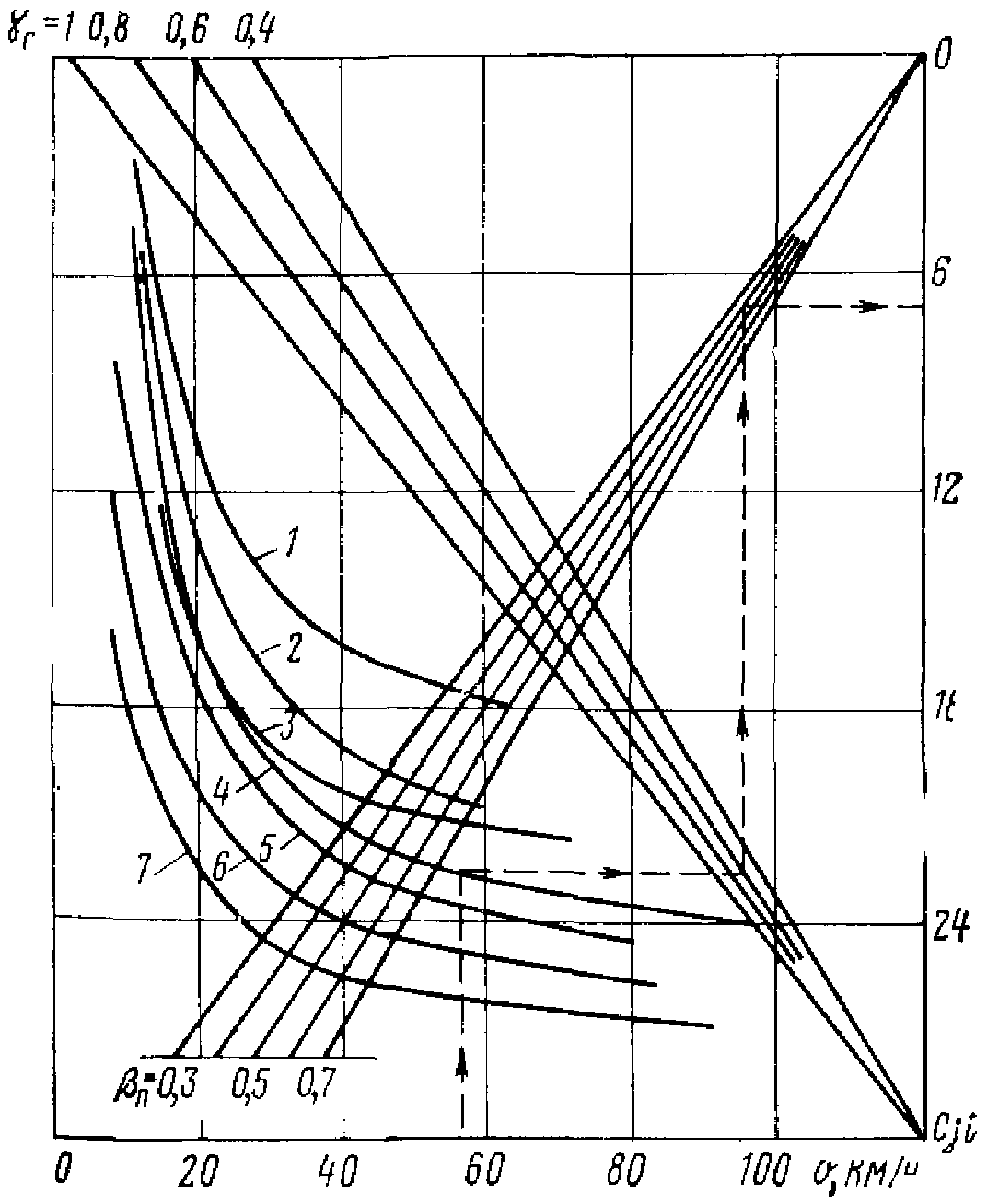

Рис. 5. Номограмма для определения себестоимости 1 авт-км транспортной работы: 1 — тяжелые грузовые с прицепами и полуприцепами; 2 — средние грузовые с прицепами и полуприцепами; 3 — тяжелые грузовые; 4, 5 — средние грузовые; 6 — легковые грузовые; 7 — микроавтобусы, легковые автомобили; \gamma_{\text{г}} — коэффициент использования грузоподъемности; \beta_{\text{п}} — коэффициент использования пробега

13. Определяя оптимальную загрузку дороги движением, технико-экономические расчеты рекомендуется вести в такой последовательности:

а) в соответствии с исходной и перспективной интенсивностью движения определить интенсивность движения на каждый год и построить график ее изменения по годам (см. рис. 1);

б) назначить варианты проектных решений с различными величинами предельной загрузки и на основании графика изменения интенсивности движения вычислить сроки функционирования каждого варианта до расчетного состояния;

в) для каждого варианта определить исходные показатели (расчетный год, капитальные затраты, скорость движения потока автомобилей в расчетном году, суммарную грузовую работу и пр.);

г) вычислить удельные капитальные затраты и себестоимость перевозки по вариантам;

д) рассчитать показатели эффективности по формуле (1). Определить эффективный вариант, характеризуемый значением Eксi = max.

Если принятые для сравнения варианты не охватывают всего диапазона значений, нужно использовать графическую интерполяцию для определения оптимального варианта, характеризующего экономически целесообразную загрузку дороги движением при ее заданных параметрах.

Приложение 3

ПРИМЕР ОПРЕДЕЛЕНИЯ ОПТИМАЛЬНОЙ ЗАГРУЗКИ ДОРОГИ ДВИЖЕНИЕМ

В целях улучшения обслуживания населения и обеспечения транспортных связей крупных промышленных центров в Московской обл. запроектирована автомобильная дорога М — П. Большой перспективный объем грузо- и пассажиро-перевозок предопределил высокую интенсивность движения и значительные капиталовложения в строительство. В этих условиях возникает задача и выбраны конструктивные параметры дороги, обеспечивающие эффективную ее работу в течение 20-летней перспективы, в соответствии с которой п. 1.10 СНиП II-Д.5-72 требует назначать элементы плана продольного и поперечного профилей. Дорога проходит в равнинной местности и сложностей для выбора элементов плана и продольного профиля не возникает. Поэтому основные направления экономного расходования средств заключаются в выборе элементов поперечного профиля. Такие решения обосновывают с использованием понятия об оптимальной загрузке дороги движением.

Исходные данные для расчета оптимальной загрузки:

Протяжение автомобильной дороги ............................... 28 км

Год завершения строительства .................................. 1980 г.

Расчетный перспективный год ................................... 2000 г.

Перспективная интенсивность движения на наиболее загруженном перегоне равна 65 400 авт./сут, в том числе по типам подвижного состава:

                                                              авт./сут    %
    Автобусы .................................................. 2600    4,0
    Легковые автомобили ...................................... 31200   47,7
    Легкие грузовые (до 2 т) .................................. 9100   13,9
    Средние грузовые (до 5 т) ................................. 9800   15,0
    Тяжелые грузовые (до 8 т) ................................. 8100   12,4
       "       "     (более 8 т) .............................. 4600    7,0

Перспективные показатели работы дороги:

Грузооборот, млн. т-км ......................................... 933,0

Пассажирооборот, млн. пасс.-км ................................. 726,0

Транспортная работа, млн. авт.-км .............................. 575,7

Среднее значение интенсивности движения, авт./сут .............. 56 560

6. Среднее значение коэффициента ежегодного прироста интенсивности движения (при росте интенсивности по закону сложных процентов) равно 1,09.

Расчетная интенсивность движения в год ввода дороги в эксплуатацию (1981 г.):

На наиболее загруженном перегоне, авт./сут ..................... 12 800

Среднее значение по дороге, авт./сут ........................... 11 000

Эксплуатационные показатели подвижного состава (табл. 1).

Таблица 1

Основные технические решения. По расчетной интенсивности в соответствии с СНиП II-Д.5-72 автомобильная дорога должна быть отнесена к I категории с восемью полосами движения. Она проектируется для скоростного движения, поэтому ширину разделительной полосы необходимо принять равной 6 м.

Ширина обочин — 3,75 м с краевыми полосами по 0,75 м. Тип дорожного покрытия — усовершенствованное капитальное. По обеим сторонам дороги в пределах обочин предусмотрены остановочные полосы шириной по 2,25 м с черным покрытием. Бровка земляного полотна укрепляется грунтощебнем толщиной 24 см. Со стороны разделительной полосы запроектированы укрепительные полосы шириной 1 м. Одежда краевых полос принята по типу основной дороги. Для удобства и безопасности движения предусмотрены освещение дороги ночью и технологическая связь.

Дорога проходит по густонаселенным районам, поэтому пересечения с железными и автомобильными дорогами в соответствии с требованиями СНиПа запроектированы в разных уровнях. Габариты мостов и путепроводов приняты по СНиП II-Д.5-72.

Сметная стоимость строительства дороги в существующих ценах определена в размере 82,6 млн. руб. при стоимости 1 км 2,95 млн. руб.

Предлагаемые решения по снижению стоимости строительства. В данном случае снижение стоимости строительства возможно за счет уменьшения числа полос проезжей части и ширины земляного полотна. Это позволит сократить затраты на искусственные сооружения благодаря уменьшению длины труб, ширины мостов и путепроводов. Технически приемлемые в данных условиях решения и сметная стоимость строительства дороги приведены в табл. 2.

Такие варианты дороги с шириной проезжей части 43,5 м, 6 и 4 полосами движения, а также шириной 36 м и 4 полосами предусматривают возможность дальнейшего увеличения ширины проезжей части за пределами 20-летней перспективы.

Определение показателей для технико-экономических расчетов.

1. Пропускная способность для каждого из предусмотренных в табл. 2 технических решений определена в соответствии с разделом 2 Руководства. Результаты расчета представлены в табл. 3.

Таблица 2

Таблица 3

На пропускную способность влияют (наряду с числом полос движения) такие факторы, как состав движения (коэффициент \beta_{3} ), разметка проезжей части и оборудование дороги указателями полос движения (коэффициенты \beta_{13} и \beta_{14} ), предусмотренные в проекте дороги.

2. При расчете приведенной интенсивности движения и уровней загрузки для вариантов приведенную интенсивность движения определяют, используя данные о составе движения и коэффициенты приведения (см. п. 4).

Приведенная интенсивность движения в первый год эксплуатации дороги:

для наиболее загруженного перегона N1 = 0,76·12 800(0,04·3,5 + 0,477·1 + 0,139·1,5 + 0,15·2 + 0,124·2,5 + 0,07·3,5) = 1635 легковых авт/ч;

среднее значение для дороги N1 = 0,076·11 000·1,681 = 1405 легковых авт/ч.

Приведенная интенсивность движения перспективного 2000 г.:

для наиболее загруженного перегона N20 = 0,076·65 400·1,681 = 8355 легковых авт/ч.

среднее значение для дороги N20 = 0,076·57 200·1,681 = 7307 легковых авт/ч.

Коэффициенты загрузки дороги движением в перспективном 2000 г., вычисленные по формуле (8), для каждого варианта приведены в табл. 3. Для наиболее загруженного перегона они меняются от 0,5 до 1,01. В среднем для дороги изменения составляют 0,44 — 0,88.

Относительно высокие величины коэффициентов загрузки для вариантов, имеющих по четыре полосы движения, указывают на необходимость перестройки дороги в шестиполосную к 2000 г.

3. Технический срок службы сравниваемых вариантов, учитывая специфику поставленной задачи, принимаем для всех случаев 20 лет.

4. Расчетный год для определения технических и экономических показателей сравниваемых вариантов определяем по формуле, учитывающей характер ежегодного прироста интенсивности. Вычисленные за этот год показатели являются средневзвешенными за 20 лет. Для всех рассматриваемых вариантов расчетный год одинаков:

t_{\text{р}i} = \frac{1}{lg1,09} [- 0,301 + lg(1 + 1,09^{20})] = 13\text{лет}

Таким образом, для рассматриваемых вариантов расчетным является 1993 г.

5. Показатели, характеризующие среднее значение загрузки дороги в пределах 20-летней перспективы:

средневзвешенная за 20 лет интенсивность движения на дороге N13 = 11 000·1,0913-1 = 30 939 авт./сут;

приведенная интенсивность движения на дороге расчетного 1993 г. П13 = 0,076·30 939·1,681 = 3953 легковых авт/ч;

коэффициенты загрузки дороги в расчетном 1993 г. (см. табл. 3) изменяются в диапазоне 0,24 — 0,48 и характеризуют среднюю загрузку проектируемой дороги в течение рассматриваемой перспективы 20 лет.

6. Расчеты удельных капиталовложений, скоростей транспортных потоков, числа дорожно-транспортных происшествий и составляющих себестоимости перевозки, выполненные с учетом рекомендаций «Руководства по технико-экономическому обоснованию и выбору вариантов трасс автомобильных дорог» и соответствующих разделов данного Руководства, приведены в табл. 4.

Таблица 4

7. Составляющая себестоимости от дорожно-транспортных происшествий

Cпi = aрiПрMткMДi10-4 коп/авт-км.

Cпi = aрiПрMткMДi10-4 коп/авт-км.

Число дорожно-транспортных происшествий на многополосных дорогах

aрi = 0,90 + 0,9424·10-5Nрi, аварий/млн. авт-км.

Интенсивность движения расчетного года Nрi, приходящаяся на две полосы движения для каждого рассматриваемого варианта, приведена в табл. 4.

С учетом представленных сведений число дорожно-транспортных происшествий на автомобильной дороге будет следующим:

при вариантах с четырьмя полосами движения — 1,045 аварий/млн. авт-км;

при вариантах с шестью полосами движения — 0,0997 аварий/млн. авт-км;

при варианте с восемью полосами движения — 0,973 аварий/млн. авт-км.

Влияние элементов автомобильных дорог на потери от дорожно-транспортных происшествий учитывают при помощи коэффициента

MДi = K1K2 ... K7,

где K1, K3, K4 и K5 — учитывают соответственно влияние ширины проезжей части, продольного уклона, видимости в плане и радиуса кривых в плане (для данного примера принимаются равными 1);

коэффициент K2 учитывает влияние ширины обочин на вероятное число дорожно-транспортных происшествий (при ширине обочины Bоб = 3,75 м

K_{2} = 3,831 - 1,527B_{\text{об}} + 0,193B_{\text{об}}^{2} = 0,82 );

коэффициент K6 учитывает влияние скорости транспортного потока и определяется по следующей формуле и при скоростях, приведенных в табл. 4, для каждого варианта (K_{6} = 0,04v_{\text{р}i}^{1,395} + 0,007) .

Значения K6 для вариантов с четырьмя, шестью и восемью полосами движения соответственно равны 4,47 : 6,60 и 7,60.

Коэффициент K7 учитывает влияние числа полос движения. Для варианта с четырьмя полосами K7 = 0,85, с шестью — 0,42, восемью — 0,30.

Тогда:

при четырех полосах движения Mдi = 1·0,82·1·1·1·4,47·0,85 = 3,12;

при шести полосах движения Mдi = 1·0,82·1·1·1·6,6·0,42 = 2,27;

при восьми полосах движения Mдi = 1·0,82·1·1·1·7,6·0,3 = 1,87.

При средних потерях от одного дорожно-транспортного происшествия на расчетный год Пр = 6590 руб. и показателе, учитывающем изменение тяжести дорожно-транспортных происшествий в различных дорожных условиях Mтк = 1 и 0,9 составляющая себестоимости от дорожно-транспортных происшествий по вариантам:

при четырех полосах движения (вариант № 6): Cпi = 1,045·6590·1,0·3,12·10-4 = 2,148;

при четырех полосах движения Cпi = 1,045·6590·0,9·3,12·10-4 = 1,935;

при шести полосах движения Cпi = 0,997·6590·0,9·2,27·10-4 = 1,340;

при восьми полосах движения Cпi = 0,973·6590·0,9·1,87·10-4 = 1,078.

8. Составляющая себестоимости, учитывающая расходы автомобильного транспорта на перевозку грузов и пассажиров, может быть найдена по графику (см. рис. 5 приложения 2). Среднее значение транспортной составляющей себестоимости для транспортного потока, коп/авт-км

C_{\text{а}i} = \sum^{i} C_{\text{а}ij}n_{j} ,

где Cаi — значения показателей, определяемых по графику в зависимости от скорости движения транспортных потоков по вариантам для каждого типа автомобилей в транспортном потоке; nj — число автомобилей каждого типа в транспортном потоке, доли единицы.

Расчеты для каждого варианта: при шести полосах движения Cа = 22,5·0,04 + 7,5·0,477 + 10,5·0,139 + 12,0·0,15 + 18·0,124 + 25·0,07 = 11,72 коп/авт-км;

при восьми полосах движения Cа = 22·0,04 + 7·0,477 + 10·0,139 + 11,5·0,15 + 17·0,124 + 23·0,07 = 11,06 коп/авт-км;

при четырех полосах движения Cа = 25·0,04 + 10·0,477 + 12·0,139 + 16·0,15 + 20,5·0,124 + 27,5·0,07 = 14,31 коп/авт-км.

9. Оптимальный вариант, обеспечивающий оптимальную загрузку дороги движением, рекомендуется определять расчетом. В качестве базового принимаем вариант 6, имеющий наихудшие транспортно-эксплуатационные показатели. Тогда показатели экономической эффективности по вариантам:

1)E_{\text{кс}1} = \frac{(16559 - 12,284) \cdot 0,368}{(1,791 - 1,558) \cdot 9,818} = 0,688 ;

2)E_{\text{кс}2} = \frac{(16,559 - 13,184) \cdot 0,368}{(1,717 - 1,558) \cdot 9,818} = 0,789 ;

3)E_{\text{кс}3} = \frac{(16,559 - 16,345) \cdot 0,368}{(1,769 - 1,558) \cdot 9,818} = 0,037 ;

4)E_{\text{кс}4} = \frac{(16,559 - 13,184) \cdot 0,368}{(1,614 - 1,558) \cdot 9,818} = 2,26 ;

5)E_{\text{кс}5} = \frac{(16,559 - 16,345) \cdot 0,368}{(1,666 - 1,558) \cdot 9,818} = 0,074 .

Таким образом, в данных условиях эффективным вариантом является строительство автомобильной дороги с 6 полосами движения и шириной земляного полотна 36 м. Коэффициент загрузки дороги движением, который для данного решения следует охарактеризовать как оптимальный, в перспективном 1999 г. составит 0,59, а на наиболее загруженном участке — 0,67.

Приложение 4

РАСЧЕТ ПРОПУСКНОЙ СПОСОБНОСТИ ДОРОГ С УЧЕТОМ ПОГОДНО-КЛИМАТИЧЕСКИХ ФАКТОРОВ

Пример 1. Исходные данные: прямолинейный горизонтальный участок двухполосной дороги; состав движения; легковые автомобили — 20%; грузовые — 65%; автопоезда — 15%. Проезжая часть покрыта плотным слоем снежного наката (коэффициент сцепления равен 0,3); слабый туман (видимость встречного автомобиля 350 м); загрузка дороги движением равномерная в обоих направлениях.

Пропускную способность полосы движения определяют по формуле 2.2.

Kрс определяют по рис. 2.4, б для коэффициента сцепления 0,3 и видимости встречного автомобиля 350 м: Kрс = 0,6.

Максимальную скорость в эталонных условиях vэmax принимают равной 120 км/ч (в соответствии с п. 2.24).

Максимальную скорость в фактических условиях вычисляют по формуле (2.13) vфmax = Kрсvэmax = 0,6·120 = 72 км/ч.

Среднее квадратичное отклонение определяют по рис. 2.2, а для vфmax = 72 км/ч: \sigma_{v} = 8,5\text{км}/\text{ч} .

Среднюю скорость движения определяют по формуле (2.12) v_{0} = v_{\text{ф}max} - 3\sigma_{v} = 72 - 3 \cdot 8,5 = 46,5\text{км}/\text{ч} .

Коэффициент \omega = 0,7 в соответствии с п. 2.25.

Коэффициент \alpha вычисляют по формуле (2.15): \alpha = 0,65 - 0,00425v_{\text{ф}max} = 0,65 - 0,0045 \cdot 72 = 0,326 .

Максимальная плотность для заданного состава движения qmax = 85.

Подставляя полученные значения в формулу (2.2) пропускной способности, получим: P = 0,7·0,326·46,5·85 = 902 авт/ч.

Пример 2. Исходные данные: прямолинейный участок двухполосной дороги со спуском в 40‰ . Состав движения: легковые автомобили — 20%; грузовые — 65%, автопоезда — 15%. Проезжая часть мокрая (\phi = 0,45) , состояние погоды — ясно; загрузка дороги движением равномерная в обоих направлениях.

Пропускную способность полосы движения рассчитывают по формуле (2.2).

Kрс определяют по рис. 2.4, б для коэффициента сцепления 0,45 и продольного уклона 40‰ : Kрс = 0,8.

Максимальную скорость в эталонных условиях v0max принимают равной 120 км/ч (в соответствии с п. 2.24).

Максимальную скорость в фактических условиях вычисляют по формуле (2.13): vфmax = 0,8·120 = 96 км/ч.

Среднее квадратичное отклонение скорости определяют по рис. 2.2, а для vфmax = 108 км/ч; \sigma_{v} = 12\text{км}/\text{ч} .

Среднюю скорость движения определяют по формуле (2.12) v0 = 96 — 3·12 = 60 км/ч.

Коэффициент \omega = 0,8 в соответствии с п. 2.25.

Коэффициент \alpha определяют по формуле (2.16): \alpha = 0,65 - 0,00425 \cdot 96 = 0,242 .

Максимальная плотность для заданного состава движения qmax = 85.

Подставляя полученные значения в формулу (2.2), получаем: P = 0,8·0,242·60·85 = 987 авт/ч.

Пример 3. Исходные данные: прямолинейный участок автомобильной магистрали с подъемом 20‰ ; состав движения: легковые автомобили — 20%; грузовые — 65%; автопоезда — 15%. Проезжая часть покрыта слоем рыхлого снега (\phi = 0,2) , состояние погоды — сильный снегопад; загрузка дороги движением равномерная в обоих направлениях.

Пропускную способность полосы движения рассчитывают по формуле (2.2).

Kрс определяют по рис. 2.6, б (для f = 0,10 и h = 40 мм при продольном уклоне 20‰ ); Kрс = 0,40.

Максимальную скорость в эталонных условиях принимают равной 120 км/ч (в соответствии с п. 2.24).

Максимальную скорость в фактических условиях вычисляют по формуле (2.13) vфmax = 0,40·120 = 48 км/ч.

Среднее квадратичное отклонение определяют по рис. 2.2, б для vфmax = 48 км/ч; \sigma_{v} = 1,8\text{км}/\text{ч} .

Среднюю скорость движения определяют по формуле (2.12) v0 = 48 — 3·1,8 = 42,6 км/ч.

Коэффициент \omega = 0,8 в соответствии с п. 2.25.

Коэффициент \alpha вычисляют по формуле (2.16): \alpha = 0,68 - 0,005 \cdot 48 = 0,44 .

Максимальная плотность qmax = 85 авт-км.

Подставляя полученные значения в формулу (2.2), получаем P = 0,8·0,44·42,6·85 = 1274 авт/ч.

Пример 4. Исходные данные: горизонтальный участок двухполосной дороги на кривой в плане R = 400 м; состав движения: легковые автомобили — 20%; грузовые — 65%; автопоезда — 15%. Проезжая часть покрыта слоем снежного наката (\phi = 0,2) ; загрузка дороги движением равномерная в обоих направлениях; состояние погоды — ясно, скорость ветра 5 м/с.

Пропускную способность полосы движения рассчитывают по формуле (2.2).

Kрс определяют по рис. 2.7, в; для снежного наката на покрытии с коэффициентом сцепления 0,2 и скоростью ветра 5 м/с при R = 400 м Kрс = 0,8.

Максимальную скорость в эталонных условиях vэmax принимают равной 120 км/ч (в соответствии с п. 2.24).

Максимальную скорость в фактических условиях определяют по формуле (2.13): vфmax = 0,8·120 = 96 км/ч.

Среднее квадратичное отклонение определяют по рис. 2.2, а для vфmax = 96 км/ч: \sigma_{v} = 12\text{км}/\text{ч} .

Среднюю скорость движения определяют по формуле (2.12): v0 = 96 — 3·12 = 60 км/ч.

Коэффициент \alpha принимают в соответствии с п. 2.25: \omega = 0,8 .

Коэффициент \alpha определяют по формуле (2.15): \alpha = 0,65 - 0,425 \cdot 96 = 0,242 .

Максимальная плотность для заданного состава движения qmax = 85 авт-км.

Подставляя полученные значения в формулу (2.2), получаем P = 0,8·0,242·60·85 = 987 авт/ч.

Пример 5. Исходные данные: прямолинейный участок двухполосной дороги; состав движения: легковые автомобили — 20%; грузовые — 65%; автопоезда — 15%; ширина проезжей части 7,5 м (по 0,25 м от кромки — обледенелые прикромочные полосы); состояние погоды — ясно; загрузка дороги движением равномерная в обоих направлениях.

Пропускную способность полосы движения рассчитывают по формуле (2.2).

Kрс определяют по рис. 2.6, а для чистой проезжей части шириной 7 м и при обледенении прикромочной полосы по 0,25 м от кромки для схемы ЗИЛ-130 + ВАЗ-2103: Kрс = 0,7.

Максимальную скорость в эталонных условиях vэmax принимают равной 120 км/ч.

Максимальную скорость в фактических условиях вычисляют по формуле (2.13) vфmax = 0,7·120 = 84 км/ч.

Среднее квадратичное отклонение определяют по формуле (2.2, а) для vфmax = 84 км/ч: \sigma_{v} = 10\text{км}/\text{ч} .

Среднюю скорость движения определяют по формуле (2.12) v0 = 84 — 3·10 = 54 км/ч.

Коэффициент \omega = 0,7 в соответствии с п. 2.25.

Коэффициент \alpha вычисляют по формуле (2.15): \alpha = 0,65 - 0,00425 \cdot 84 = 0,293 .

Максимальная плотность qmax = 85 авт/ч.

Подставляя полученные значения в формулу (2.2), получаем: P = 0,7·0,293·54·85 = 941 авт/ч.

Приложение 5

ПОСТРОЕНИЕ ЛИНЕЙНОГО ГРАФИКА ИЗМЕНЕНИЯ ПРОПУСКНОЙ СПОСОБНОСТИ И КОЭФФИЦИЕНТА ЗАГРУЗКИ ДЛЯ ОЦЕНКИ ПРОЕКТА РЕКОНСТРУКЦИИ ДВУХПОЛОСНОЙ ДОРОГИ В ТРЕХПОЛОСНУЮ

С целью оценки изменения пропускной способности и коэффициента загрузки после реконструкции двухполосной дороги в трехполосную возьмем план участка, рассмотренного в предыдущем примере при тех же интенсивностях и составе движения (см. рис. 2.11).

При реконструкции проезжая часть и обочины уширены соответственно до 11,25 и 3,5 м за счет подсыпки земляного полотна; проведено частичное исправление трассы увеличением радиусов трех кривых в плане до 450, 350 и 500 м. На этих участках старая проезжая часть отведена под стоянки транспортных средств. Смягчен продольный уклон до 40‰ на участке подъема, длина подъема и спуска уменьшена до 300 м. На протяжении всего участка срезан кустарник, вырублены деревья, удалены заборы, в результате чего обеспечено расстояние видимости не менее 350 м. Ширина проезжей части моста после реконструкции превышает ширину проезжей части дороги на 5 м с каждой стороны. Пешеходные дорожки в населенном пункте и на мосту отделены от проезжей части с помощью ограждений. Все пересечения оборудованы островками и переходно-скоростными полосами клиновидной формы. На протяжении участка нанесена трехполосная разметка проезжей части и установлены дорожные знаки, указатели числа полос и направлений. Минимальная скорость движения на участке после реконструкции составляет 60 км/ч.

На основании этих данных и методики, изложенной в приложении 1, построены линейные графики изменения пропускной способности и коэффициента загрузки на участке трехполосной дороги (см. рис. 2.11).

При этом максимальная пропускная способность в соответствии с п. 2.11 принята равной 4000 авт/ч.

Приложение 6

ПРИМЕРЫ РАСЧЕТА ПРОПУСКНОЙ СПОСОБНОСТИ ПЕРЕСЕЧЕНИЙ В ОДНОМ УРОВНЕ

Пример 1. Исходные данные для расчета пропускной способности пересечения в одном уровне: пересечение необорудованное, суммарная интенсивность движения по главной дороге Nгл = 240 авт/ч, радиусы съездов равны 10 м, продольный уклон главной дороги 25‰ , длина подъема 200 м. Доля медленно движущихся автомобилей составляет 15%. Распределение интенсивности по направлениям: nл = 15%; nпр = 35%.

1. Параметры функции распределения автомобилей в транспортном потоке по главной дороге определяют по формуле 3.3.

По табл. 3.2 \xi_{\text{м}} = 0,55 , так как расстояние от подъема равно 0; по табл. 3.3: \xi = 0,01 при длине подъема 200 м и уклоне 25‰ . A = 0,55e-0,01; A = 0,55·1,01005 = 0,56.

Параметр B определяют по рис. 3.4; B = 0,27 A + B + C = 1, C = 1 — 0,56 — 0,27 = 0,17.

Коэффициент \beta_{1} определяют по рис. 3.57 с учетом A: \beta_{1} = 0,68 .

Параметр tгр определяют по рис. 3.6. При заданной интенсивности движения \Delta t_{\text{гр}} = 13,8\text{с} .

Пропускная способность пересечения в приведенных единицах

Предельная интенсивность движения по второстепенной дороге (см. формулу (3.3)

N_{max} = \frac{785 - 1,1 \cdot 240 \cdot 0,15}{1,1 \cdot 0,15 + 1,0 \cdot 0,5 + 0,67 \cdot 0,35} = 830\text{авт}/\text{ч} .

Следовательно, при заданной интенсивности движения по главной дороге наибольшая суммарная интенсивность движения по второстепенной дороге составляет 830 авт/ч.

Пример 2. Исходные данные для расчета пропускной способности канализированного пересечения в одном уровне: Nгл = 540 авт/ч, продольный уклон главной дороги 5‰ , расстояние до подъема протяжением 200 м и уклоном 40‰ составляет 750 м, доля медленно движущихся автомобилей в потоке 20%; nл = 0,4; nпр = 15; Nглл = 180 авт/ч. A = \xi_{\text{м}}e^{- \xi_{\text{п}}} ; \xi_{\text{м}} = 0,57 ; \xi_{\text{п}} = 0,05 ; A = 0,55; B = 0,24; C = 0,21 \beta_{1} = 0,67 \Delta t_{\text{р}} = 11,6\text{с} ;

N_{m\text{з}x} = \frac{307 - 180 \cdot 0,6}{0,65 \cdot 0,4 + 0,7 \cdot 0,45 + 0,1 \cdot 0,15} = 330\text{авт}/\text{ч} .

Следовательно, при заданных условиях движения и планировке пересечения на главную дорогу со второстепенной может выйти 330 авт/ч.

Приложение 7

ПРИМЕРЫ ОЦЕНКИ ПРОПУСКНОЙ СПОСОБНОСТИ КОЛЬЦЕВЫХ ПЕРЕСЕЧЕНИЙ

Пример 1. Оценить пропускную способность кольцевого пересечения, по которому получены данные по интенсивности движения и распределению потоков по направлениям (картограмму интенсивностей движения см. на рис. 3.9). Состав движения: легковые автомобили — 22%; грузовые малой грузоподъемности — 18%; средней грузоподъемности — 30%; большой грузоподъемности — 16%; автобусы — 6%, автопоезда — 8%. Диаметр центрального островка Dцо = 46 м. Пересекающиеся дороги — двухполосные II категории. Все въезды на кольцевом пересечении однополосные (n1 = n2 = 1).

Для всех въездов определяют коэффициенты состава движения kс по формуле (3.7): kс = 1·0,22 + 1,4·0,18 + 1,7·0,3 + 2,3·0,16 + 2,9·0,06 + 3,5·0,08 = 1,8.

Для всех въездов n1 = n2 = 1; по табл. 3.6 находим: А = 1500; Б = 0,67. При Dцо = 46 м; C = 1 (см. стр. 63).

Пропускная способность въезда на кольцевое пересечение

P_{\text{в}} = \frac{C}{k_{\text{с}}} (A - \text{Б}N_{\text{к}}) .

Расчет ведется в табличной форме (табл. 1).

Таблица 1

Примечание. Значения Nк.прив получены по картограмме интенсивностей движения (см. рис. 3.9) с учетом коэффициентов kс. Для каждого въезда определяют коэффициент загрузки движения (см. табл. 1).

Сравнение коэффициентов загрузки движением на въездах с zопт = 0,65 показывает (см. табл. 1), что на въездах 1 и 3 загрузка движением превышает экономически эффективный уровень, а на въезде 1 близка к режиму практической пропускной способности.

Для повышения пропускной способности данного кольцевого пересечения въезды 1 и 2 необходимо уширить до двухполосного.

При уширении наиболее загруженного въезда 1 до двухполосного будем иметь n1 = 1; n2 = 2; C = 1; А = 1800; Б = 0,45. Отсюда:

P_{\text{в}} = \frac{1}{1,8} (1,8 - 0,45 \cdot 703) = 824\text{авт}/\text{ч} ;

z = \frac{456}{824} = 0,55<0,65 .

Выводы. 1. Данное кольцевое пересечение работает в режиме, близком к практической пропускной способности, что приводит к большим потерям времени автотранспортом.

Для улучшения условий движения необходимо уширить въезды 1 и 3 до двух полос (см. табл. 6.1).

Таблица 2
