РСН 72-88. Инженерные изыскания для строительства. Технические требования к производству съемок подземных (надземных) коммуникаций
(утв. Постановлением Госстроя РСФСР от 05.08.1988 № 73)
Примечание
О порядке применения данного документа см. письмо Минстроя России от 10.04.2026 № 8493-ОГ/08. Документ введен в действие с 01.01.1989.
от 5 августа 1988 г. № 73
РЕСПУБЛИКАНСКИЕ СТРОИТЕЛЬНЫЕ НОРМЫ
ИНЖЕНЕРНЫЕ ИЗЫСКАНИЯ ДЛЯ СТРОИТЕЛЬСТВА. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ К ПРОИЗВОДСТВУ СЪЕМОК ПОДЗЕМНЫХ (НАДЗЕМНЫХ) КОММУНИКАЦИЙ
1 января 1989 года
Разработаны научно-производственным объединением по инженерно-строительным изысканиям (НПО «Стройизыскания») Госстроя РСФСР.
Руководитель темы И.И. Либман.
Исполнители: канд. техн. наук Л.Я. Кельман, инж. Т.Н. Кукушкина.
Внесены НПО «Стройизыскания» Госстроя РСФСР.
Подготовлены к утверждению Управлением новой техники, технического нормирования и типового проектирования Госстроя РСФСР (исполнитель — инж. С.П. Климова).
Утверждены Постановлением Госстроя РСФСР от 5 августа 1988 г. № 73.
Настоящие Нормы устанавливают технические требования к производству съемок существующих подземных (надземных) коммуникаций и сооружений (инженерных коммуникаций) при инженерно-геодезических изысканиях, выполняемых для строительства новых зданий и сооружений городов, поселков и сельских населенных пунктов, производственных объектов сельскохозяйственного назначения, а также строительства, реконструкции и технического перевооружения промышленных предприятий на территории РСФСР.
Требования настоящих Норм не распространяются на съемки инженерных коммуникаций, выполняемые при инженерно-геодезических изысканиях для гидротехнического, энергетического, транспортного, нефтехимического и других специальных видов строительства.
Исполнительные съемки законченных строительством подземных инженерных коммуникаций в открытых траншеях входят в комплекс геодезических работ, выполняемых в процессе строительства, и осуществляются в соответствии с требованиями раздела 4 настоящих РСН.
1. ОБЩИЕ ПОЛОЖЕНИЯ
1.1. Подземные и надземные коммуникации и сооружения, относящиеся к ним, являются одним из основных элементов содержания инженерно-топографических планов, а также специальных планов инженерных коммуникаций масштабов 1:5000 — 1:500, используемых для проектирования объектов промышленного, жилищно-гражданского и сельскохозяйственного назначения. Специальные планы создаются по дополнительному требованию заказчика при большой насыщенности инженерно-топографического плана элементами подземных (надземных) коммуникаций и их характеристиками.
1.2. К подземным коммуникациям и сооружениям относятся: трубопроводы, кабельные сети различного назначения, общие коллекторы, тоннели, подземные переходы и другие сооружения, расположенные ниже поверхности земли.
1.3. К надземным коммуникациям и сооружениям относятся коммуникации, расположенные на земле и над поверхностью земли и предназначенные для транспортировки и хранения материалов, жидкостей, газов, энергии: трубопроводы на опорах, воздушные линии электропередач и связи, эстакады, транспортные сооружения промышленных предприятий, станции перекачки, насосные станции, резервуары, фильтры, газгольдеры, водонапорные башни и т.п.
1.4. Инженерно-топографические и специальные планы, отображающие инженерные коммуникации, должны создаваться согласно требованиям действующих нормативных документов, утвержденных или согласованных Госстроем СССР, а также настоящих РСН.
1.5. Степень детализации съемки инженерных коммуникаций определяется стадией и видом проектирования и отражается в техническом задании, которое составляется в соответствии с требованиями СНиП 1.02.07-87 на съемку подземных (надземных) сооружений.
1.6. До производства съемки подземных (надземных) коммуникаций территории населенного пункта или промышленного предприятия на основе технического задания необходимо разработать программу, составляемую в соответствии с требованиями п. 2.5 СНиП 1.02.07-87.
2. НАЗНАЧЕНИЕ ПЛАНОВ ИНЖЕНЕРНЫХ КОММУНИКАЦИЙ
2.1. Для комплексного проектирования подземных (надземных) сетей и сооружений при разработке генпланов на этапе ТЭО (ТЭР) служат инженерно-топографические и специальные планы инженерных коммуникаций масштабов 1:10000, 1:5000 на площадках нового строительства и масштабов 1:5000, 1:2000 при реконструкции предприятий.
При выборе масштаба плана следует руководствоваться указаниями п. 2.24 СНиП 1.02.07-87.
Примечания. 1. Планы масштаба 1:10000 используют для территорий с редкой застройкой и малым количеством инженерных коммуникаций.
2. Планы масштаба 1:2000 используют при густой сети инженерных коммуникаций и большом количестве выходов коммуникаций (колодцев) на единицу площади.
3. Масштабы планов для разработки проектов планировки населенных пунктов устанавливаются в соответствии с требованиями ведомственных строительных норм, утвержденных Госгражданстроем.
2.2. Для проектирования инженерных коммуникаций на стадии проекта (рабочего проекта) и стадии рабочей документации при реконструкции и техническом перевооружении промышленных предприятий и при разработке проектов застройки населенных пунктов служат инженерно-топографические и специальные планы масштабов 1:1000 и 1:500 (1:200).
Примечание. Для проектирования отдельных участков промышленных предприятий и улиц (проездов, переходов) городов с густой сетью подземных (надземных) коммуникаций допускается составление инженерно-топографических планов в масштабе 1:200, что должно быть указано в техническом задании заказчика и обосновано в программе работ.
3. ТРЕБОВАНИЯ К СОДЕРЖАНИЮ ПЛАНОВ ИНЖЕНЕРНЫХ КОММУНИКАЦИЙ
3.1. Инженерно-топографические планы масштабов 1:5000 (1:10000) и 1:2000 в части отображения на них подземных (надземных) коммуникаций носят учетно-справочный характер и дают общее представление о наличии подземных (надземных) коммуникаций, их взаимном расположении, назначении и основных характеристиках.
На планах масштабов 1:1000, 1:500 отражается точное плановое положение и глубина заложения подземных сетей, а также данные, характеризующие подземные (надземные) сооружения.
3.2. На планах масштаба 1:5000 (1:10000) показывают магистральные и распределительные трубные прокладки (с указанием внутреннего диаметра и материала труб), кабельные и воздушные ЛЭП и ЛЭС:
по водопроводу — водоводы магистральные диаметром 300 мм и более, водоводы транзитные диаметром 200 мм и более, водоводы технические без ограничений;
по канализации — трубопроводы напорные диаметром 200 мм и более, трубопроводы самотечные диаметром 300 мм и более;
по водостоку — ливневая канализация без ограничений;
по теплосети — магистральные теплопроводы диаметром 100 мм и более (до всех ЦТП);
по газовым сетям — газопроводы высокого, среднего и низкого давлений диаметром 100 мм и более, без внутриквартальной разводки;
по кабельным линиям — междугородные кабели связи (в том числе транзитные), межстанционные, магистральные радиофидеры, кабельные сети напряжением 1 кВ и более;
по воздушным ЛЭП — линии напряжением 35 кВ и более;
по тоннелям (общим коллекторам) — все коллекторы с указанием их назначения и сечения (в виде произведения ширины тоннеля на его высоту, мм).
На планах масштаба 1:5000 показывают опоры линий высокого напряжения, а на незастроенных территориях — поворотные столбы низкого напряжения и связи без указания количества проводов, напряжения и вводов в отдельные здания.
Выходы подземных коммуникаций (колодцы, камеры, коверы) показывают только на незастроенных территориях, на углах поворота сетей.
На планы масштаба 1:5000 наносят все здания и сооружения, относящиеся к подземным коммуникациям: водозаборные узлы и сооружения, технические водозаборы, очистные сооружения хозяйственно-фекальных стоков и ливневой канализации, котельные, электроподстанции, площадки ГРС, ГРП, ЦТП, АТС, РУС и др.
Высоты инженерных сооружений на планы масштаба 1:5000 не наносятся.
3.3. На планах масштаба 1:2000 показывают следующие трубные (с указанием внутреннего диаметра и материала труб), кабельные и воздушные прокладки:
по водопроводу — все коммуникации без вводов в отдельные здания;
по канализации — все коммуникации без выпусков из зданий;
по водостоку и дренажу — все коммуникации без разводки на водоприемные сооружения;
по газопроводу — все трубопроводы без вводов в отдельные здания;
по теплосети — все коммуникации, идущие от ТЭЦ или котельных, без вводов в здания;
по кабельным и воздушным сетям — все сети, все опоры (столбы) линий высокого и низкого напряжения и связи без вводов в отдельные знания. Напряжение в сетях, количество прокладок и число прокладок указывают на планах по дополнительным требованиям.
На планах показывают все коллекторы (с указанием сечения), в которых размещены сети разного назначения, выходы подземных коммуникаций.
Вводы коммуникаций в здания, высоты люков колодцев и эстакад наносят только по дополнительным требованиям.
3.4 На планах масштабов 1:1000, 1:500 (1:200) обязательному отображению подлежат:
плановое положение осей всех трубопроводов и сооружений с указанием назначения, внутреннего диаметра и материала всех труб;
высоты кольца люка колодцев (или его выступающей вверх части при наклонном положении кольца), поверхности земли или покрытия у колодца, верха труб, лотка, верха и низа каналов теплотрасс, траверсов эстакад и опор надземных трубопроводов;
для воздушных ЛЭП и ЛЭС — направления к соседним опорам и зданиям;
габариты колодцев и камер, если их размеры в натуре не менее 9 м2 при съемке в масштабе 1:1000, 4 м2 — в масштабе 1:500 и 1 м2 — в масштабе 1:200;
внецентренность прокладок в колодцах (камерах) при расстоянии между центром люка и осью прокладки, равном или более 1 мм плана.
По дополнительному заданию заказчика на планах указываются:
высоты дна колодца, высоты верха и низа блока телефонной канализации, высоты провеса проводов ЛЭП и ЛЭС и др.;
диаметр и материал труб вводов в здания, количество проводов ЛЭП и ЛЭС, число кабелей в пучке или канале, марка проводов кабелей, габариты и номера опор и т.п.
Дополнительно могут быть указаны и другие характеристики. Методика их определения при необходимости указывается в программе работ.
Технические характеристики при большой нагрузке плана разрешается давать с показом на плане номера сооружения в виде ведомостей, экспликаций и т.п.
4. СЪЕМКА ИНЖЕНЕРНЫХ КОММУНИКАЦИЙ. ТРЕБОВАНИЯ К ТОЧНОСТИ СЪЕМКИ
4.1 В комплекс работ по съемке существующих подземных (надземных) коммуникаций и сооружений входят:
сбор и анализ имеющихся материалов по подземным (надземным) сетям и сооружениям;
составление общей схемы расположения инженерных коммуникаций;
обследование инженерных коммуникаций и сооружений;
создание или развитие (при недостаточной полноте) планово-высотной геодезической основы;
планово-высотная съемка инженерных коммуникаций;
поиск и съемка подземных коммуникаций, не имеющих выхода на поверхность земли.
4.2. На подготовительной стадии, до начала полевых работ по съемке инженерных коммуникаций, на объект должны быть собраны:
инженерно-топографические планы с данными о технических характеристиках и планово-высотном положении инженерных коммуникаций и сооружений;
материалы по съемке и обмеру инженерных сооружений, составленные ранее;
общие схемы подземных (надземных) коммуникаций на отрабатываемый объект.
4.3. На основе анализа и изучения собранных материалов устанавливается возможность их использования в намечаемых работах и составляется общая схема (или по отдельным видам) расположения подземных (надземных) коммуникаций на копии плана масштабов 1:500 — 1:2000. Составленная схема уточняется в геослужбе отдела (управления) главного архитектора или, по ее указанию, в эксплуатирующих организациях.
4.4. Рекогносцировка производится для проверки соответствия составленной схемы с расположением сетей в натуре, отыскания на местности выходов подземных сетей, определения участков трубопроводов и кабелей, подлежащих отыскиванию с помощью приборов поиска, выбора мест заложения шурфов, уточнения объемов предстоящих работ по обследованию и съемке инженерных сооружений.
4.5. Все колодцы (камеры), как правило, нумеруются в целях идентификации их в натуре, на плане, в эскизах, каталогах. Маркировка колодцев в натуре выполняется эксплуатирующими службами на стенах зданий или путем установки опознавательных сторожков (трафаретов).
Существующая ранее или новая нумерация колодцев должна быть согласована с отделами (управлениями) по делам строительства и архитектуры, а на территории промышленных предприятий — с эксплуатационными службами.
4.6 При обследовании колодцев подземных сетей определяется:
назначение, габариты колодцев, каналов, камер и других сооружений (если их размеры не менее указанных в п. 3.4);
материал и внутренние диаметры труб, их количество, место их вводов, присоединений, выпусков относительно проекции центра люка колодца;
При съемках в масштабах 1:5000 и 1:2000 обмер габаритов колодцев (камер), а также привязка размещенных в них прокладок не производятся.
Результаты обследования заносят в журналы (Приложение 1) или в абрисы.
4.7 По дополнительным требованиям выполняют детальное обследование колодцев (камер), которое включает:
обмеры габаритов и определение материалов колодцев (камер) и каналов (габариты типовых колодцев и камер обмеру не подлежат);
обмеры конструктивных элементов трубопроводов и их фасонных частей;
определение взаимного положения вводов, выпусков, присоединений.

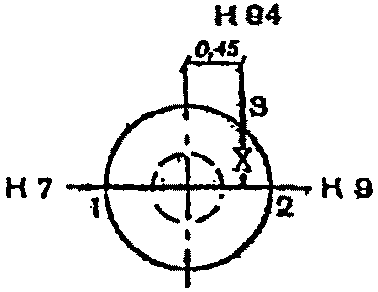

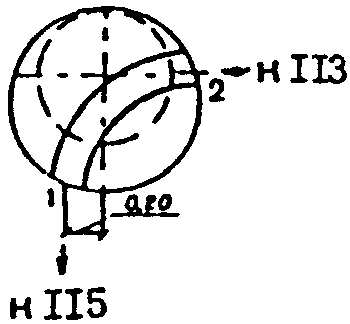

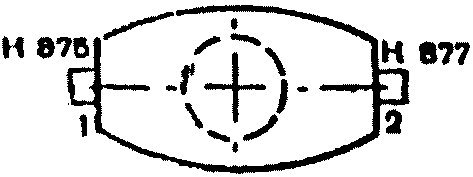

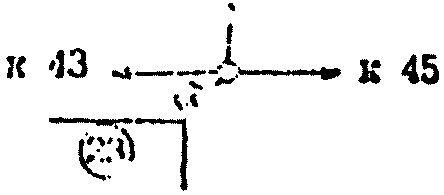

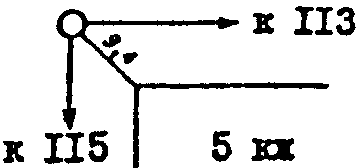

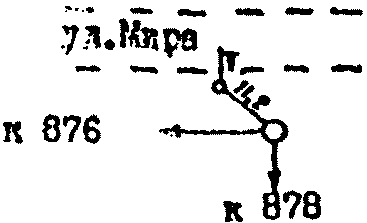

Эскизы (схематические чертежи) колодцев и сооружений составляются по основным сечениям. Зарисовка всех фасонных частей и арматуры выполняется в принятых условных знаках. При составлении эскизов в плане все линейные промеры следует относить к проекции центра люка холодца. В вертикальном разрезе колодца или сооружения необходимо показывать все детали устройства и высоты расположения трубопроводов (Приложение 2).
4.8. Для обеспечения проведения работ по рекогносцировке и обследованию подземных сетей заказчик совместно с эксплуатирующими службами обязан освободить крышки колодцев от мусора, снега, льда, откачать воду из залитых колодцев, проветрить колодцы и камеры. При отказе от выполнения данных требований на планах указывается фактическое состояние колодца (засыпан, залит, заасфальтирован и т.п.).
4.9. При обследовании надземных сооружений устанавливается назначение сооружений, направление прокладок к смежным опорам и зданиям, материал опор, диаметр, материал и количество трубопроводов.
В результате обследования составляют эскизы, на которых показывают конструкцию опоры, материал опоры и фундамента, основные промеры самой опоры, высоту траверсов над фундаментом, взаимное положение прокладок на траверсах (Приложение 3).
По дополнительным требованиям определяют напряжение и количество проводов в линиях электропередач и связи, марку кабелей, число кабелей, принадлежность коммуникации, габариты и номера опор, точное расположение прокладок на опорах и эстакадах.
4.10. Плановое положение выходов подземных коммуникаций (центров люков, коверов) и точек надземных сооружений определяется от пунктов опорной геодезической сети и съемочного обоснования, а на застроенных территориях — от углов капитальных зданий (сооружений) способами: полярным, перпендикуляров, засечек, створов в соответствии с требованиями, изложенными в пп. 2.166 - 2.172 СНиП 1.02.07-87.
Средние погрешности в положении на инженерно-топографических планах выходов подземных и точек надземных сооружений относительно ближайших точек съемочного обоснования не должны превышать 0,5 мм плана.
4.11. Координирование центров люков колодцев подземных коммуникаций, центров угловых и узловых опор (эстакад) надземных коммуникаций производится по специальному заданию преимущественно полярным способом, с соблюдением требований п. 2.111 СНиП 1.02.07-87 и обеспечением контрольных промеров между координируемыми точками.
4.12. Высоты люков колодцев (обечаек) подземных сооружений и верха труб-переездов на дорогах, а также верха фундаментов опор должны определяться техническим нивелированием по двум сторонам рейки. Расхождения между превышением не должны быть более 2 см.
Нивелирование колодцев включает определение высот земли или мощения у колодцев, а также высот расположенных в колодцах труб, кабелей, каналов (путем промеров от обечайки или дна с отсчетом до 1 см).
Высота траверсов эстакад определяется промерами от фундамента опоры.
В особо сложных условиях для всех видов коммуникаций допускается применение тригонометрического нивелирования с соблюдением требований пп. 2.183, 2.187 СНиП 1.02.07-87. Высоты подвеса проводов и кабелей между опорами также определяются тригонометрическим нивелированием.
4.13. Положение бесколодезных подземных прокладок (трубопроводов, кабелей, контуров электрокоррозионной защиты и других скрытых точек подземных сооружений) должны определяться с помощью трубокабелеискателя с привязкой точек к пунктам опорной геодезической сети, съемочного обоснования или к ближайшим капитальным зданиям (сооружениям).
4.14. Определение планового положения точек подземных коммуникаций трубокабелеискателем на прямолинейных участках должно производиться, как правило, через 20, 30, 50 м соответственно при съемках в масштабах 1:500, 1:1000 и 1:2000.
4.15. Средняя погрешность положения скрытых точек подземных сооружений, определенных с помощью трубокабелеискателя, относительно точек съемочного обоснования и ближайших капитальных зданий (сооружений), не должна превышать 0,7 мм на плане.
4.16. Средняя величина расхождений между результатами измерения планового положения скрытых точек подземных сооружений, дважды определенного с помощью трубокабелеискателя — при съемке и при контроле — не должна превышать: для масштаба 1:500 — 1 мм, масштаба 1:1000 — 0,8 мм, масштаба 1:2000 — 0,6 мм.
4.17. Глубина заложения бесколодезных прокладок определяется по требованию заказчика в местах, с ним согласованных.
Определение глубины заложения прокладок трубокабелеискателем должно выполняться дважды. Расхождения между результатами измерений не должны превышать 15% глубины заложения.
4.18. В исключительных случаях в местах, где определение планового положения и глубины заложения подземных сооружений с помощью приборов поиска невозможно, допускается применять шурфование. Проходка шурфов производится эксплуатирующей организацией.
При обследовании шурфа фиксируют повороты, вводы, пересечения подземных сетей, выявляют их основные технические характеристики.
Плановое положение трубопроводов в шурфе определяют способами, изложенными в п. 4.10. Верх труб, кабелей, коробов нивелируют.
4.19. Съемка тоннелей (пешеходных, транспортных, общих коллекторов) состоит из определения планового и высотного положения элементов тоннеля, обследования и обмеров находящихся в тоннеле коммуникаций.
4.20. В качестве съемочной сети в тоннеле прокладывают теодолитные ходы и ходы технического нивелирования. Передача с поверхности ориентирных направлений осуществляется одним из известных геодезических способов, обеспечивающих необходимую точность.
4.21. При съемке тоннелей необходимо определять координаты точек пересечения осей поворота, точек осей на входах в камеры, а также других характерных точек. Тоннели и камеры обмеряют в плане и по высоте.
В характерных местах тоннеля (изменение сечения, вход или выход коммуникаций и др.) выполняют съемку по сечению тоннеля.
4.22. Нивелирование тоннеля (пола и кровли) на прямых участках следует выполнять через 30 м, во всех местах изменения уклона и профиля тоннеля, на поворотах, в камерах.
Высоты коммуникаций следует вычислять по вертикальным промерам от пола тоннеля.
Эскизы камер составляют в плане и по сечениям стен.
4.23. По результатам съемки составляется масштабированная схема или план тоннеля с выпиской координат по осям тоннеля, а также с указанием основных размеров и расположения сечений.
5. СОСТАВЛЕНИЕ ПЛАНОВ ИНЖЕНЕРНЫХ КОММУНИКАЦИЙ
5.1 Исходными для составления планов инженерных коммуникаций служат:
материалы съемки существующих инженерных коммуникаций;
материалы инженерно-топографических съемок прежних лет;
материалы исполнительных съемок;
каталоги и профили инженерных коммуникаций;
данные эксплуатирующих организаций и служб промышленных предприятий;
архивные материалы учетно-справочного характера.
5.2. В общем случае результаты съемки подземных (надземных) коммуникаций и сооружений со всеми техническими характеристиками должны быть нанесены на инженерно-топографический план. Полученный инженерно-топографический план содержит необходимую для проектирования полную информацию о контурах, рельефе и инженерных коммуникациях местности.

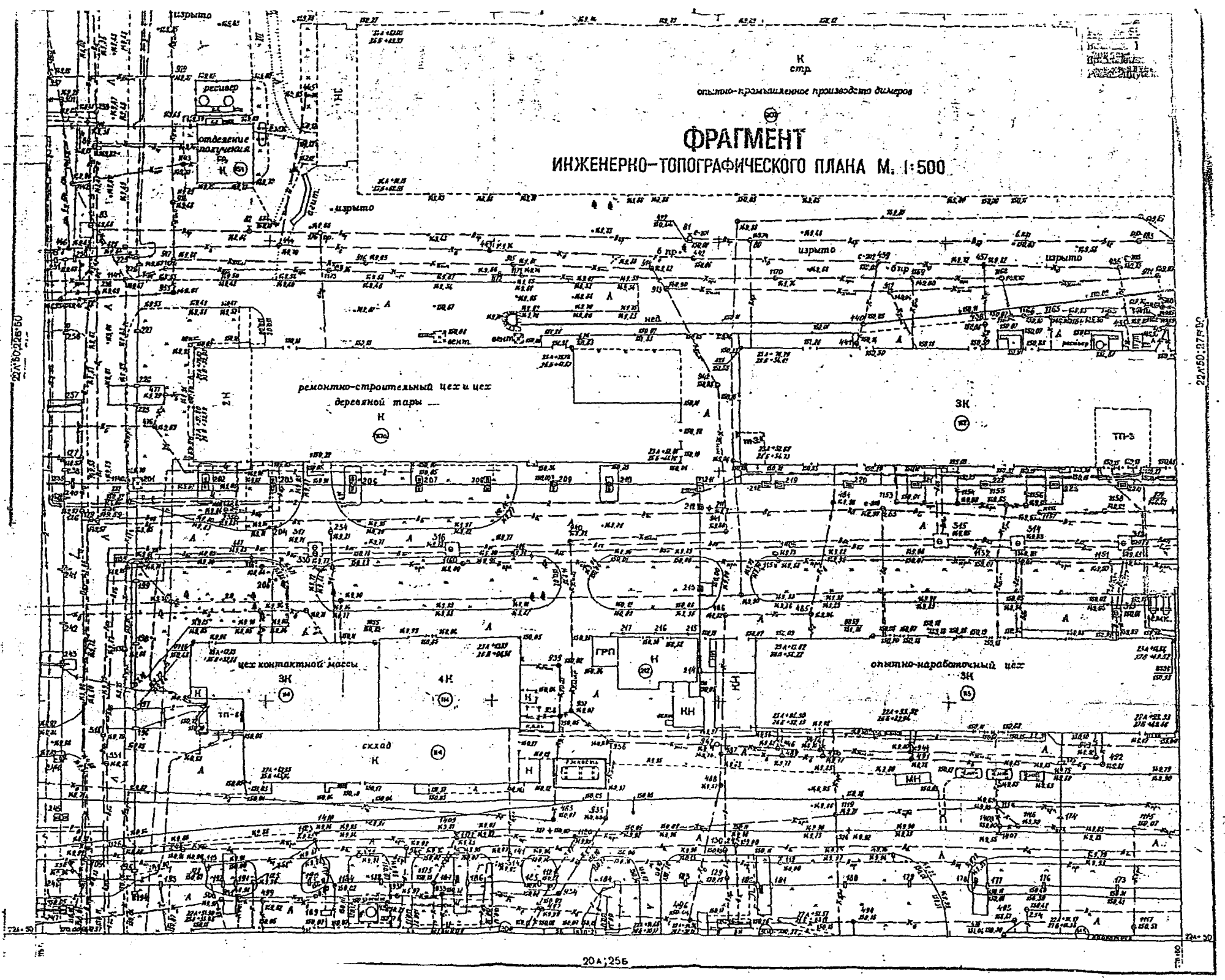

Фрагмент инженерно-топографического плана дан в Приложении 4.
5.3. При очень большой насыщенности инженерно-топографического плана контурами, ситуацией, элементами рельефа, инженерными коммуникациями и их характеристиками и при невозможности обеспечить удовлетворительную читаемость плана составляют специальные планы инженерных коммуникаций, а на инженерно-топографических планах показывают все линейные прокладки и выборочные характеристики, но обязательно с указанием номера колодца (опоры) и высоты обечайки.
Специальные планы составляют также по заданию заказчика.
5.4. Специальные планы инженерных коммуникаций создают на разгруженных от второстепенных деталей местности и элементов рельефа дубликатах (копиях) топографических планов, а также на прозрачной пластиковой основе.
На специальные планы инженерных коммуникаций наносятся либо все прокладки, либо несколько видов (групп) прокладок, либо одну прокладку в зависимости от густоты подземных (надземных) коммуникаций и назначения специального плана (например, все виды сетей водопровода или канализации, тепловые или газовые сети, кабельные линии электропередач или линии связи, надземные материалопроводы и т.п.).

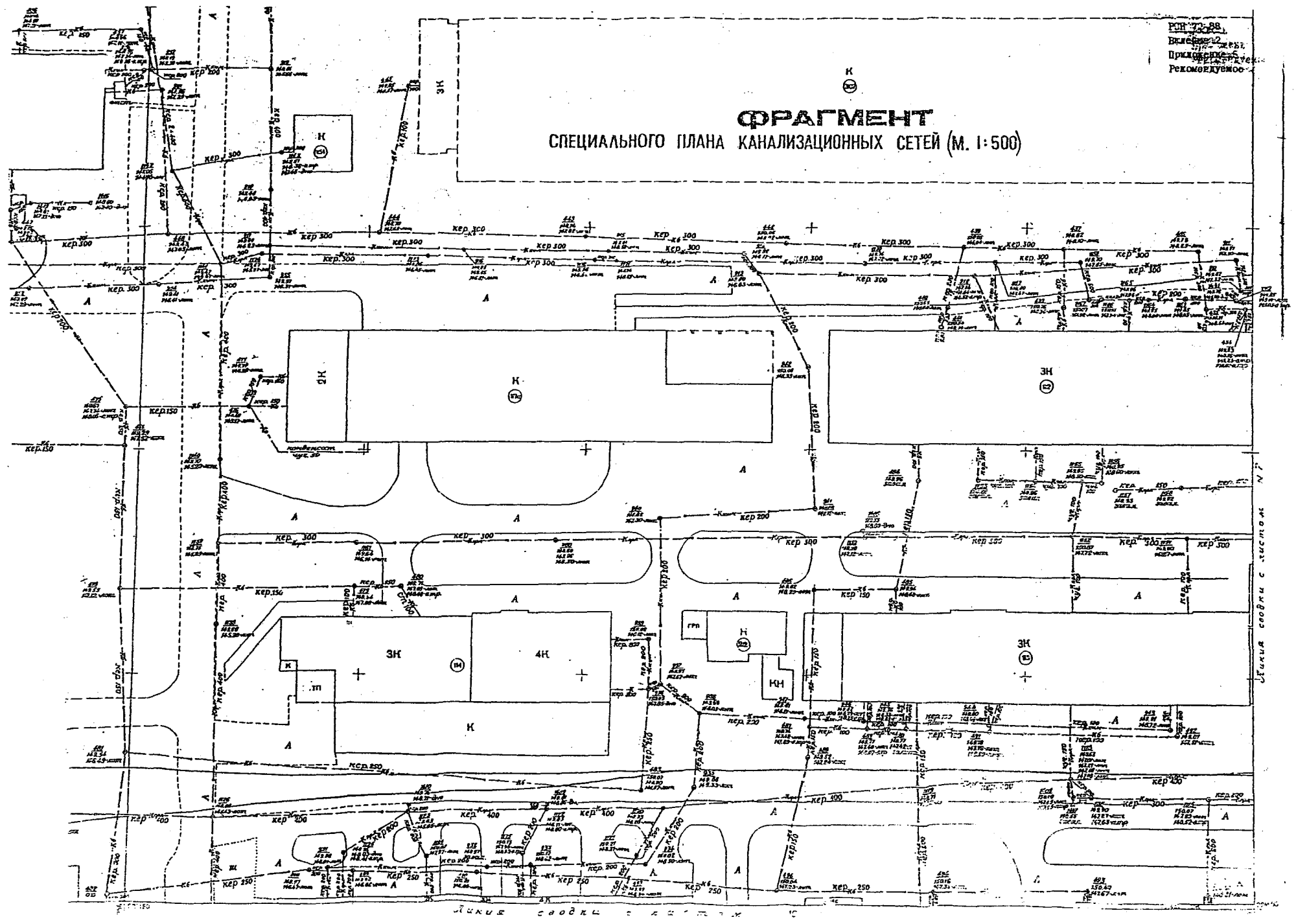

Фрагмент специального плана дан в Приложении 5.
5.5. Элементы подземных (надземных) коммуникаций и сооружений отображаются на планах в соответствии с действующими «Условными знаками для топографических планов масштабов 1:5000, 1:2000, 1:1000, 1:500». — М., Недра, 1973 и «Правилами начертания условных знаков на топографических планах подземных коммуникаций масштабов 1:5000, 1:2000, 1:1000, 1:500». М., 1981.
Для специальных планов по согласованию с заказчиком допускается применение специальных условных знаков.
Примечание. В связи с тем, что по многим населенным пунктам подземные коммуникации на планшетах отображены в ранее принятых условных знаках, допускается продолжать изображение прокладки подземных коммуникаций первоначально принятыми условными знаками.
5.6. Данные, дополнительно характеризующие инженерные коммуникации и сооружения, приводятся обычно в приложениях, к которым относятся:
каталоги координат и высот колодцев и бесколодезных углов поворота (Приложение 6);
каталоги координат центров опор (эстакад);
альбомы эскизов опор (эстакад);

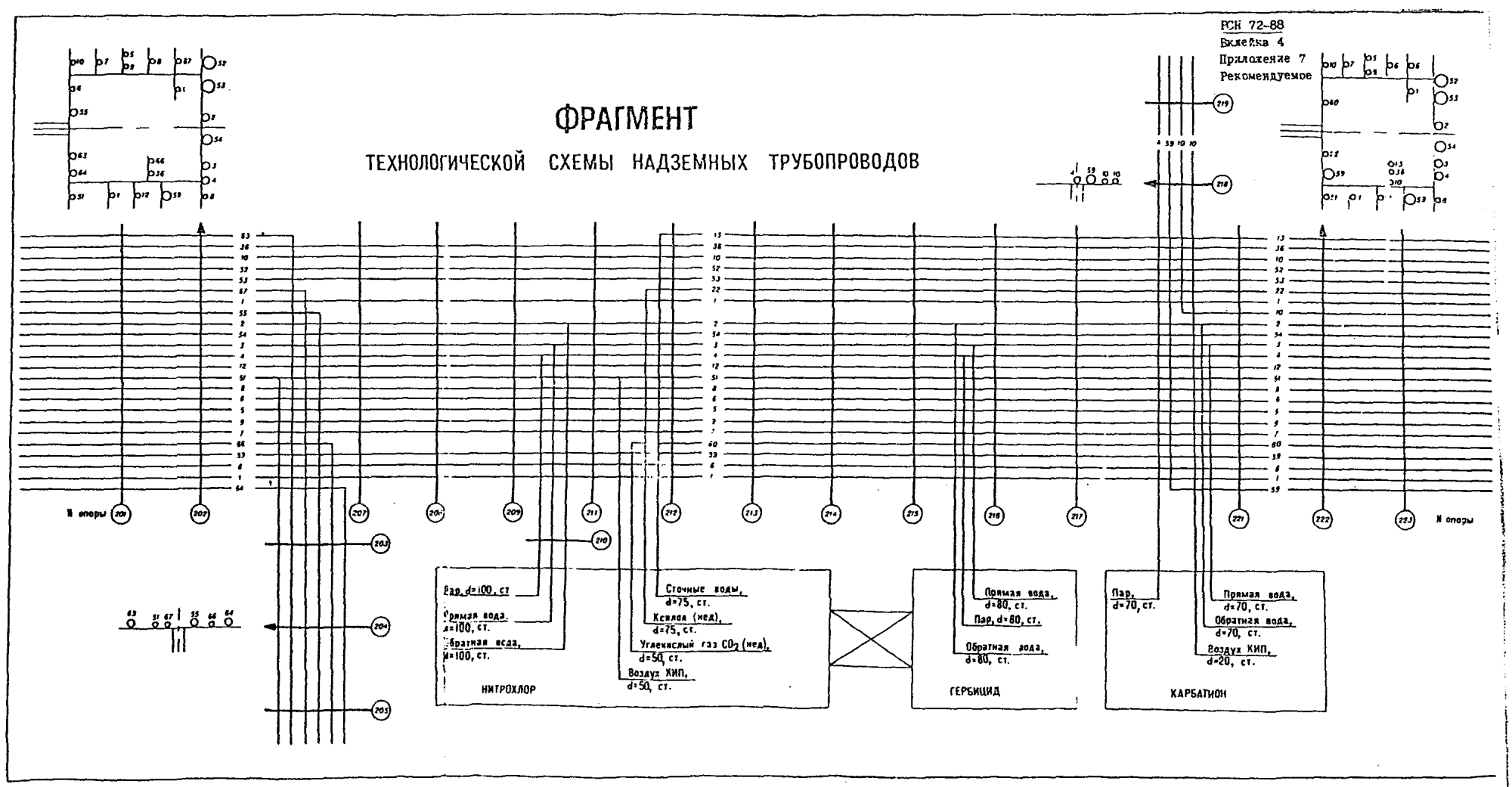

технологическая схема трубопроводов (Приложение 7);
экспликация надземных трубопроводов (Приложение 8).
5.7. Полнота составленного плана и технических характеристик инженерных сооружений должна быть подтверждена геослужбой отдела (управления) по делам строительства и архитектуры исполкомов советов народных депутатов или, по ее указанию, соответствующими эксплуатационными службами города, поселка, промышленного предприятия, о чем производятся соответствующие записи в Ведомости согласований подземных (надземных) коммуникаций (Приложение 9).
5.8. Планы подземных (надземных) сооружений размножаются в соответствии с требованиями п. 2.358 СНиП 1.02.07-87.
Оригиналы планов подземных (надземных) сооружений при необходимости вычерчиваются в туши. При размножении планов типографским способом следует руководствоваться требованиями Инструкции по оперативному размножению планов и карт с многоцветной штриховой нагрузкой (ИП-16, ЦНИИГАиК ГУГК СССР).

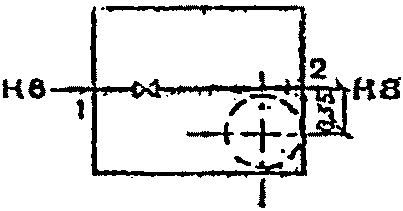

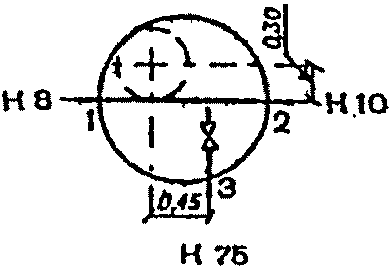

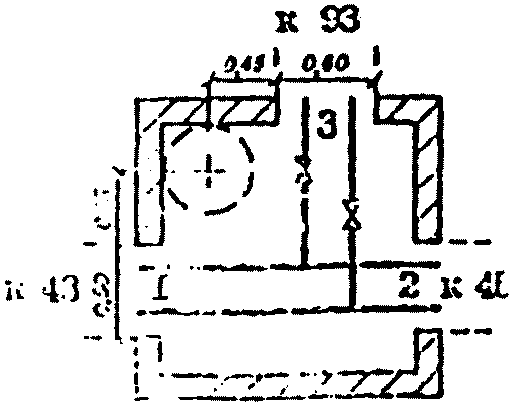

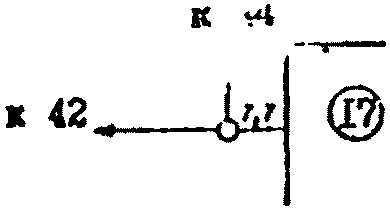

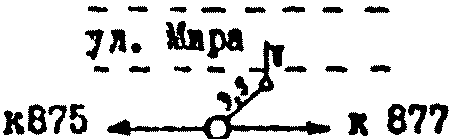

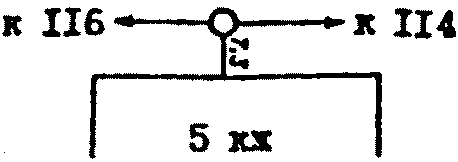

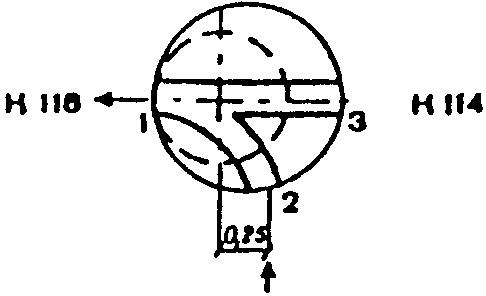

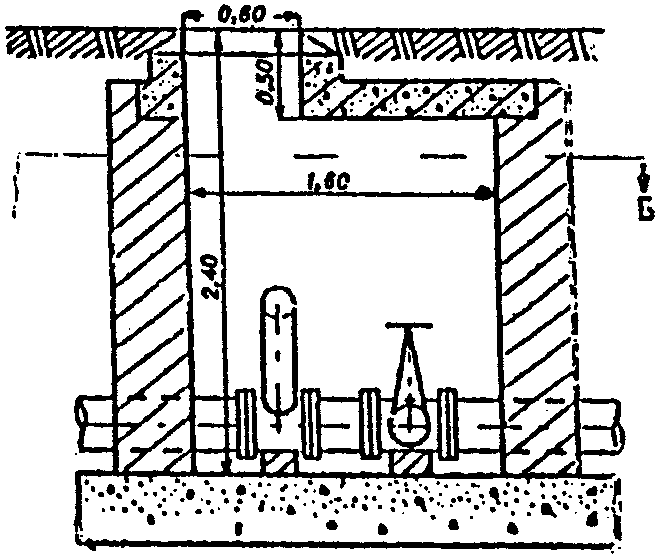

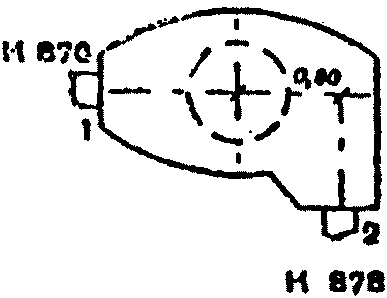

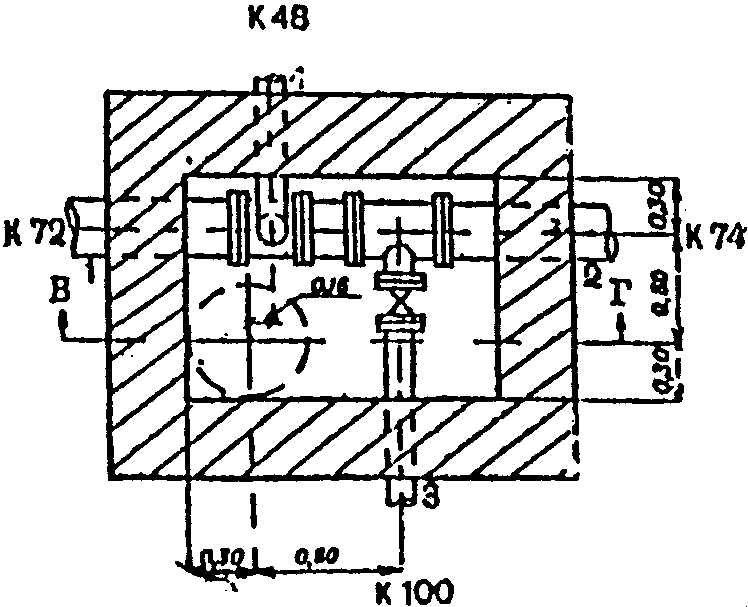

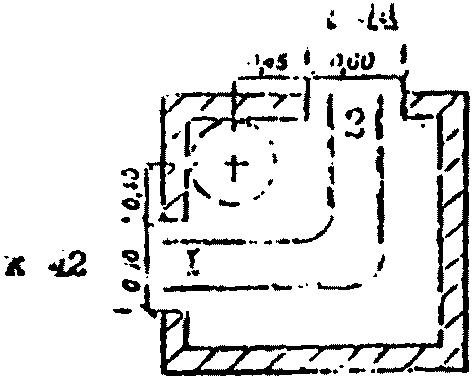

ДЕТАЛЬНОГО ОБСЛЕДОВАНИЯ КОЛОДЦЕВ (КАМЕР)
ПОДЗЕМНЫХ КОММУНИКАЦИЙ
Рекомендуемое

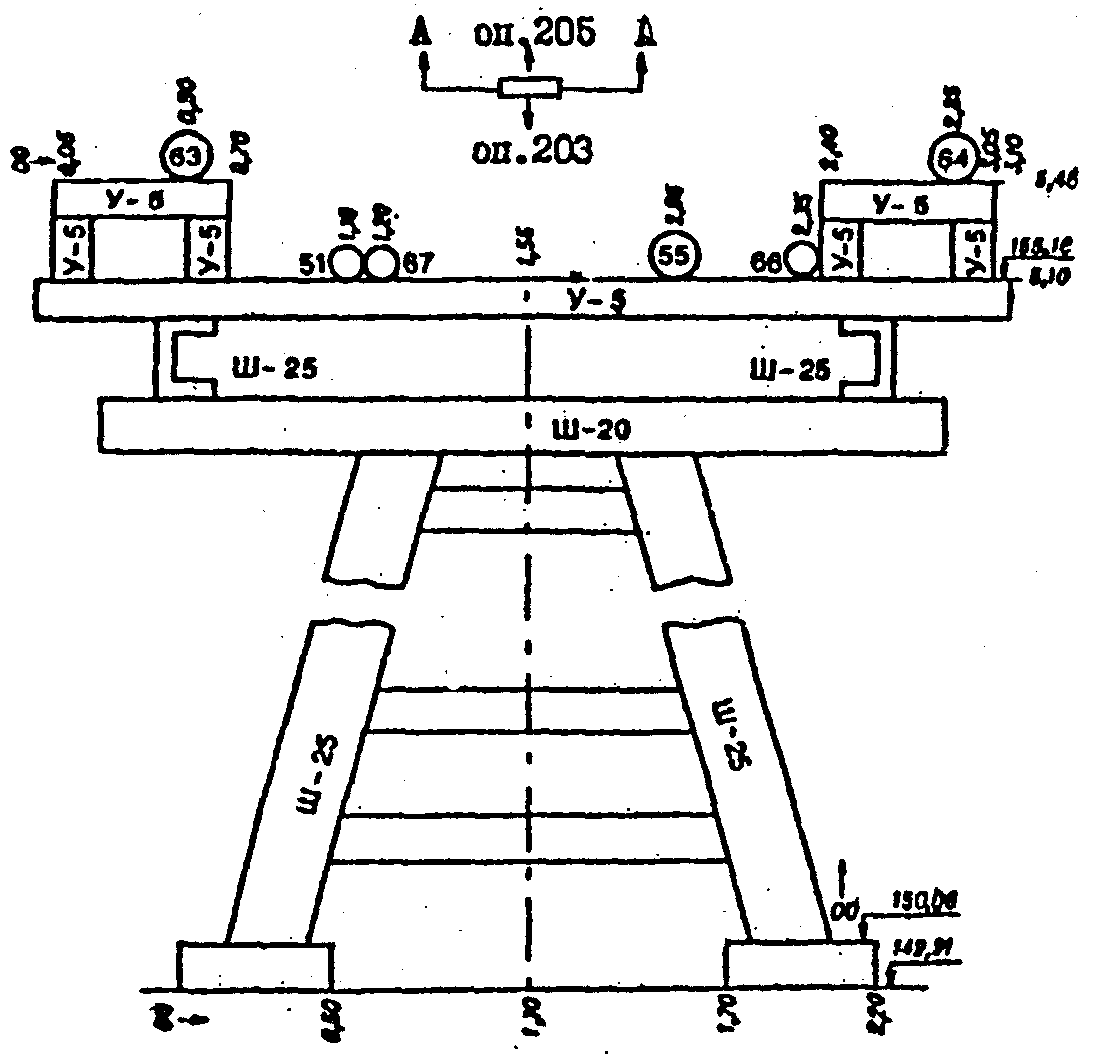

| № по эскизу | Назначение | Диаметр, мм |
|---|---|---|
| 63 | прямая вода | 100 |
| 51 | воздух КИП | 50 |
| 67 | газ | 50 |
| 55 | пар | 100 |
| 66 | сброс конденсата | 50 |
| 64 | обратная вода | 100 |
Материал: труб — сталь, опоры — сталь
Объект: водопровод производственный
Рекомендуемое
| № по схеме | Назначение | Диаметр, мм |
|---|---|---|
| 1 | Конденсат | 50 |
| 2 | Обратная вода | 100 |
| 3 | Прямая вода | 100 |
| 4 | Пар | 100 |
| 5 | Диэтиламин | 75 |
| 6 | Диметиламин | 50 |
| 7 | Азот | 50 |
| 8 | Пар | 50 |
| 9 | Изопропиловый спирт | 50 |
| 10 | Воздух КИП | 50 |
| 12 | Высшие спирты | 75 |
| 13 | Сточные воды | 75 |
| 22 | Ксилол (нед) | 75 |
| 36 | Конденсат | 50 |
| 51 | Воздух КИП | 50 |
| 52 | Обратная вода | 350 |
| 53 | Прямая вода | 350 |
| 54 | Пар | 200 |
| 55 | Пар | 100 |
| 59 | Раствор хлорист. кальция (рассол) | 150 |
| 60 | Углекислый газ CO (нед) 2 | 50 |
| 63 | Прямая вода | 100 |
| 64 | Обратная вода | 100 |
| 66 | Сброс конденсата | 50 |
| 67 | Газ | 50 |
ВЕДОМОСТЬ согласований полноты и правильности нанесения подземных (надземных) коммуникаций на инженерно-топографических планах
Заказ N ______________________ Объект _________________________________
Краткое описание расположения участка согласований: ___________________
Номенклатура планшетов: _______________________________________________
| № п/п | Название служб (организаций) | Дата, штамп (печать) согласования, пояснительный текст |
|---|---|---|
| 1 | 2 | 3 |
Согласование производил: ______________________________________________
