Рекомендации по назначению аэродинамических коэффициентов при определении ветровой нагрузки на покрытия одноэтажных зданий промышленных предприятий (к СНиП 2.01.07-85)

ЦЕНТРАЛЬНЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ И ПРОЕКТНО-ЭКСПЕРИМЕНТАЛЬНЫЙ ИНСТИТУТ ПРОМЫШЛЕННЫХ ЗДАНИЙ И СООРУЖЕНИЙ ЦНИИПРОМЗДАНИЙ

РЕКОМЕНДАЦИИ ПО НАЗНАЧЕНИЮ АЭРОДИНАМИЧЕСКИХ КОЭФФИЦИЕНТОВ ПРИ ОПРЕДЕЛЕНИИ ВЕТРОВОЙ НАГРУЗКИ НА ПОКРЫТИЯ ОДНОЭТАЖНЫХ ЗДАНИЙ ПРОМЫШЛЕННЫХ ПРЕДПРИЯТИЙ (К СНиП 2.01.07-85)

Настоящие рекомендации разработаны в развитие п. 6.6 СНиП 2.01.07-85 институтом ЦНИИпромзданий (В.П. Брикса — Брестская лаборатория, А.Я. Розенблюм — отдел несущих конструкций одноэтажных зданий) при участии ЦНИИСК им. Кучеренко (А.Н. Попов) на основе результатов специально поставленных аэродинамических испытаний, проведенных с целью уточнения значений аэродинамических коэффициентов при определении ветровой нагрузки.

Для работников проектных и научно-исследовательских организаций в области строительства.

Аэродинамические коэффициенты внешнего давления C (соответствующие коэффициентам C_{e} по СНиП 2.01.07-85), приведенные в настоящих рекомендациях, следует использовать при определении ветровой нагрузки на покрытия одноэтажных зданий промышленных предприятий, геометрические параметры которых находятся в следующих пределах:

• угол между горизонтальной плоскостью и покрытием \alpha — от 3 до 10°;
• отношение высоты здания к его пролету H/L — от 0,3 до 0,6;
• отношение высоты фонаря к пролету здания h/L — от 0,1 до 0,2;
• отношение пролета фонаря к пролету здания a/L — от 0,3 до 0,5.

Рекомендуемые аэродинамические коэффициенты C для покрытий одноэтажных зданий приведены на схемах 1 - 6. Знак «плюс» у коэффициентов C соответствует направлению давления ветра на соответствующую поверхность, знак «минус» — от поверхности.

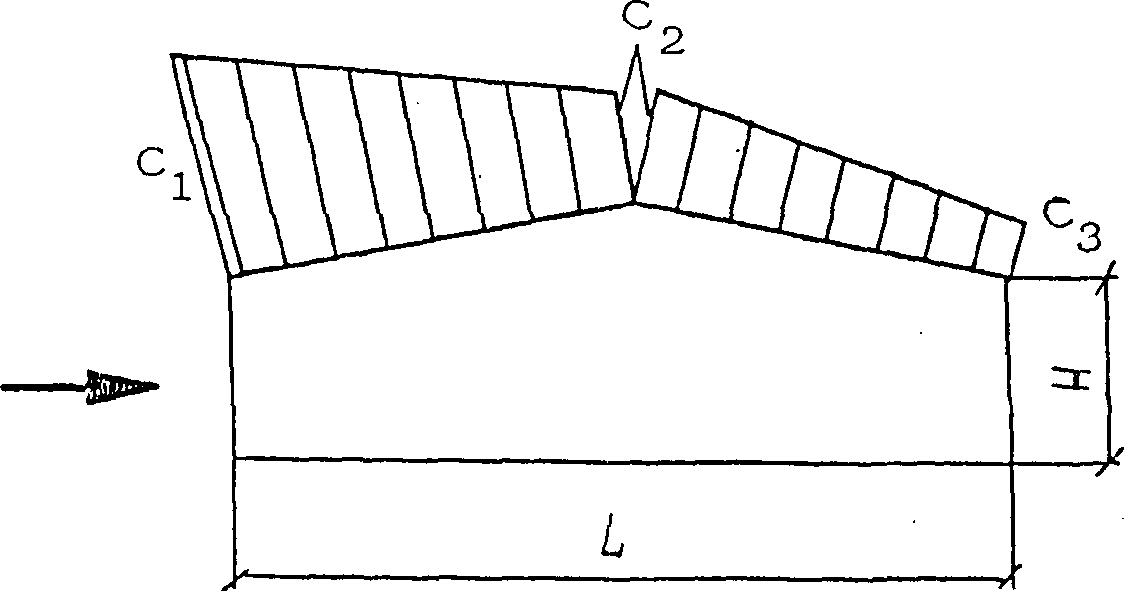

Таблица 1

H/L	Коэффициенты C
	C 1	C 2	C 3
0,3	-1,30	-0,50	-0,30
0,5	-1,25	-0,60	-0,35
0,6	-1,20	-0,65	-0,40

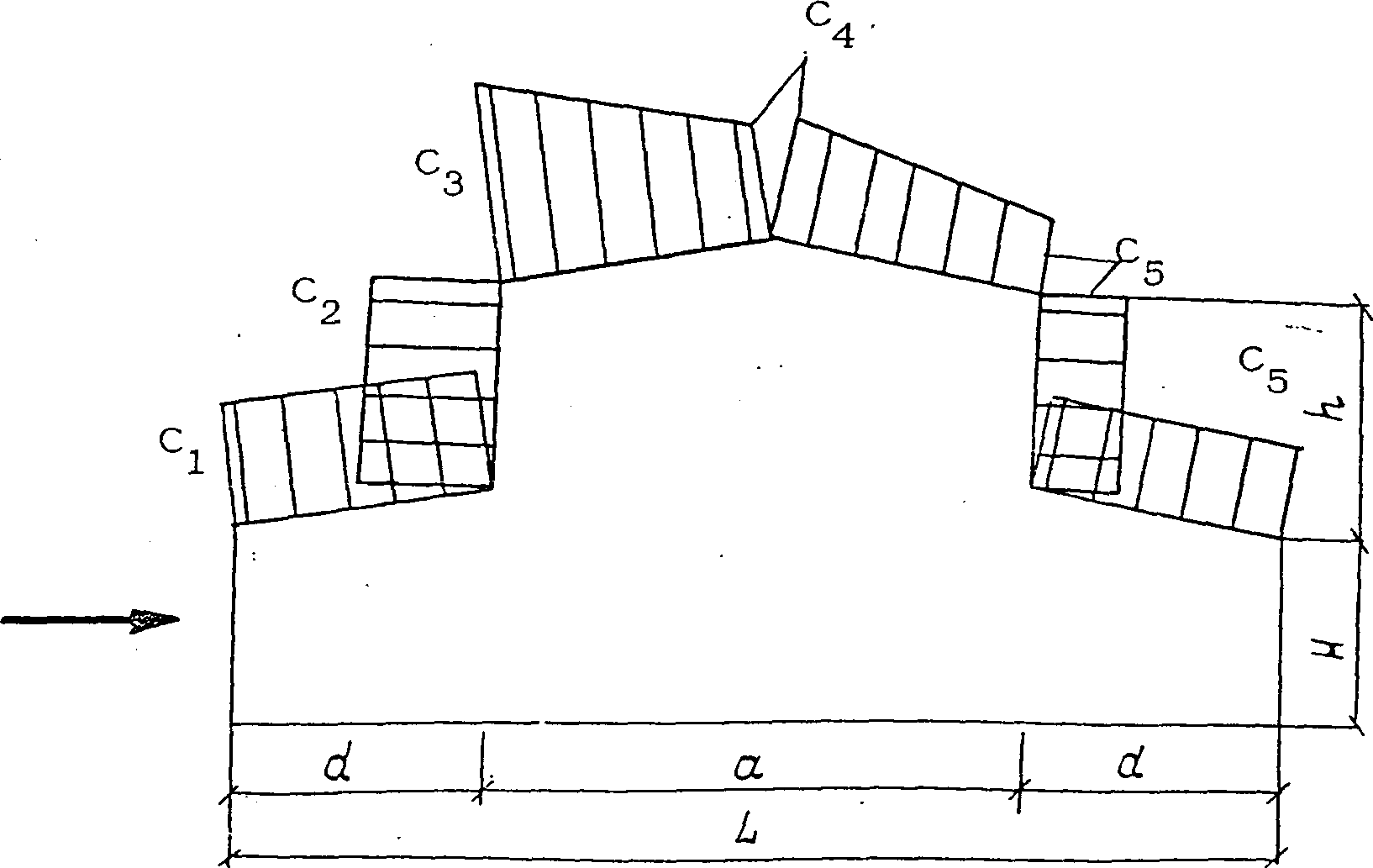

Таблица 2

H/L	h/L	a/L	Коэффициенты C
			C 1	C 2	C 3	C 4	C 5
0,3	0,1	0,3	-0,35	0	-0,95	-0,55	-0,35
		0,5	-0,30	-0,05	-1,15	-0,55	-0,35
	0,2	0,3	0,20	0,60	-0,70	-0,60	-0,40
		0,5	0,25	0,55	-0,80	-0,65	-0,45
0,5	0,1	0,3	-0,60	-0,20	-0,85	-0,55	-0,35
		0,5	-0,55	-0,25	-1,10	-0,60	-0,35
	0,2	0,3	0	0,60	-0,70	-0,55	-0,40
		0,5	0,10	0,50	-0,85	-0,65	-0,45
0,6	0,1	0,3	-0,85	-0,45	-0,85	-0,60	-0,40
		0,5	-0,80	-0,60	-1,00	-0,60	-0,35
	0,2	0,3	-0,15	0,60	-0,80	-0,60	-0,50
		0,5	-0,05	0,45	-0,90	-0,65	-0,45

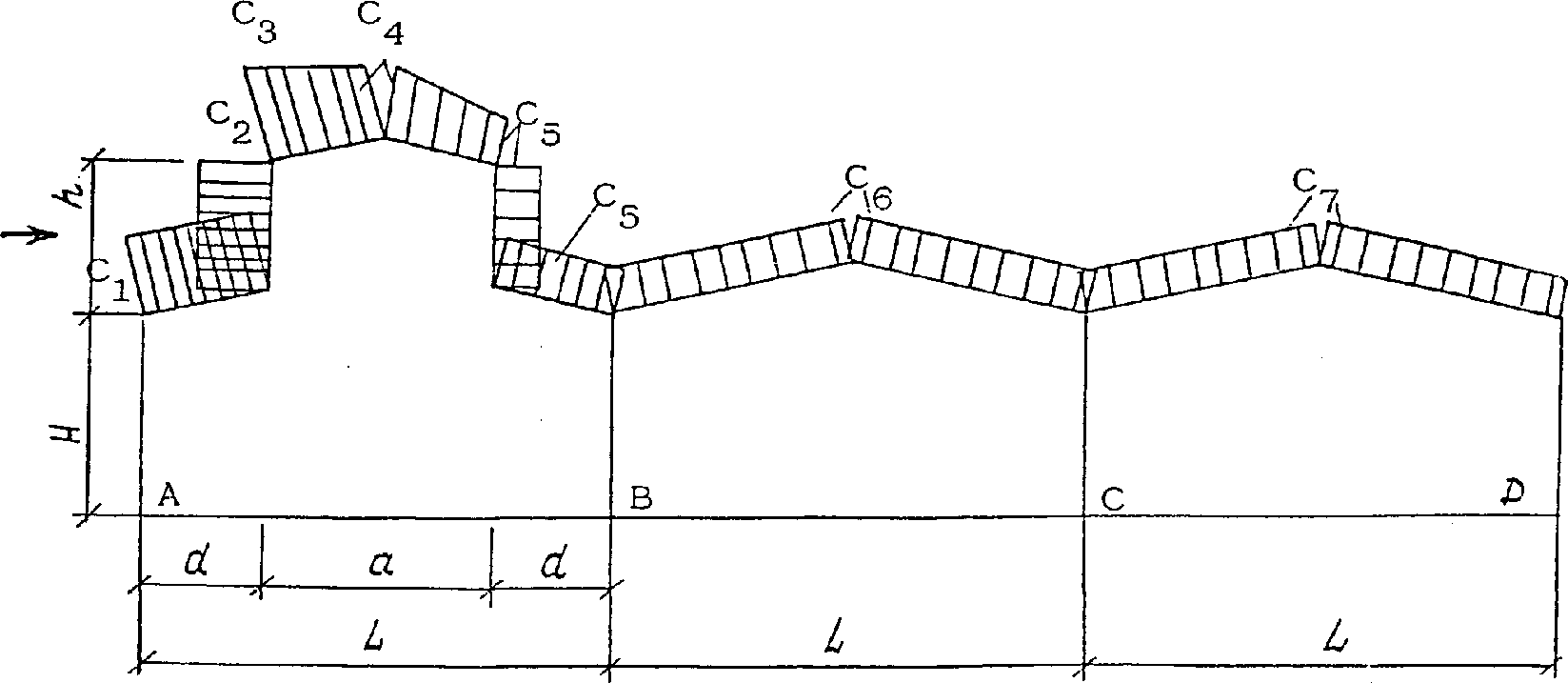

Схема 3

на участке CD C_{7} = - 0,25

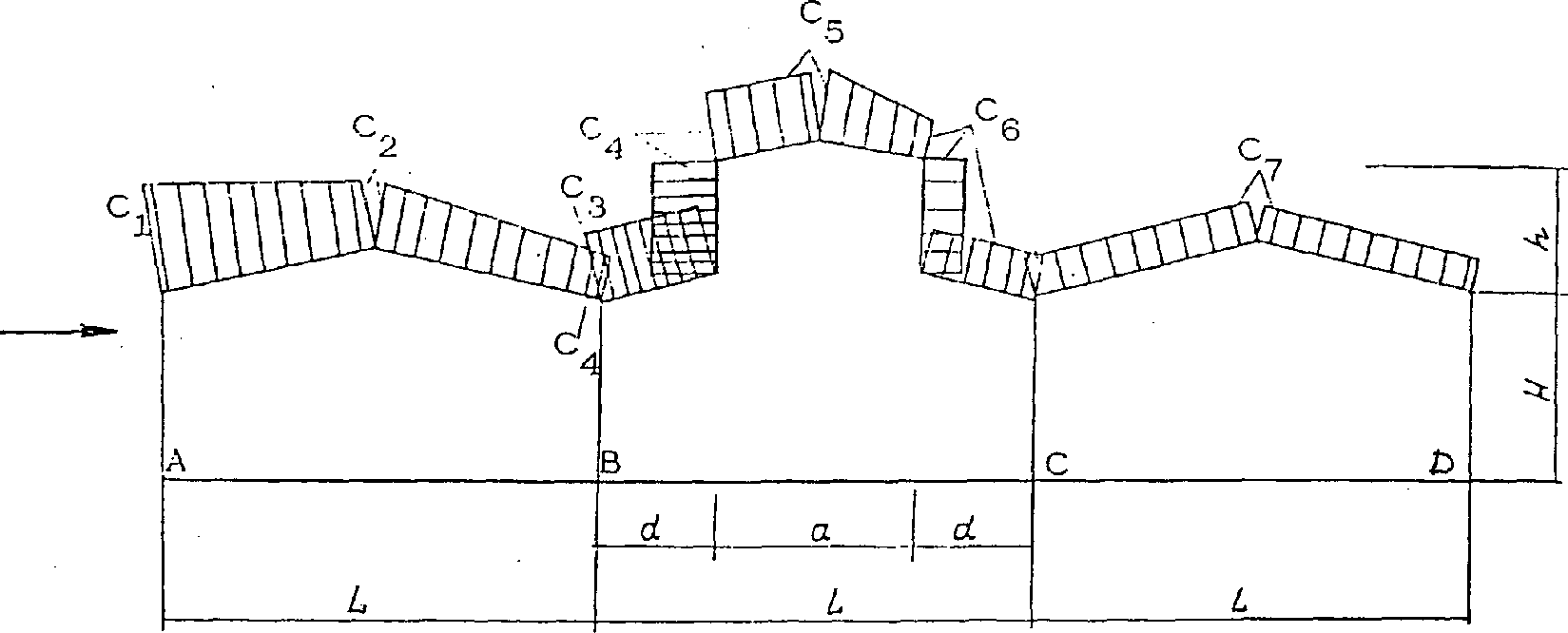

Таблица 3

H/L	Коэффициенты
	C 4	C 5	C 6
0,3	-0,35	-0,30	-0,30
0,5	-0,45	-0,40	-0,30
0,6	-0,50	-0,45	-0,30

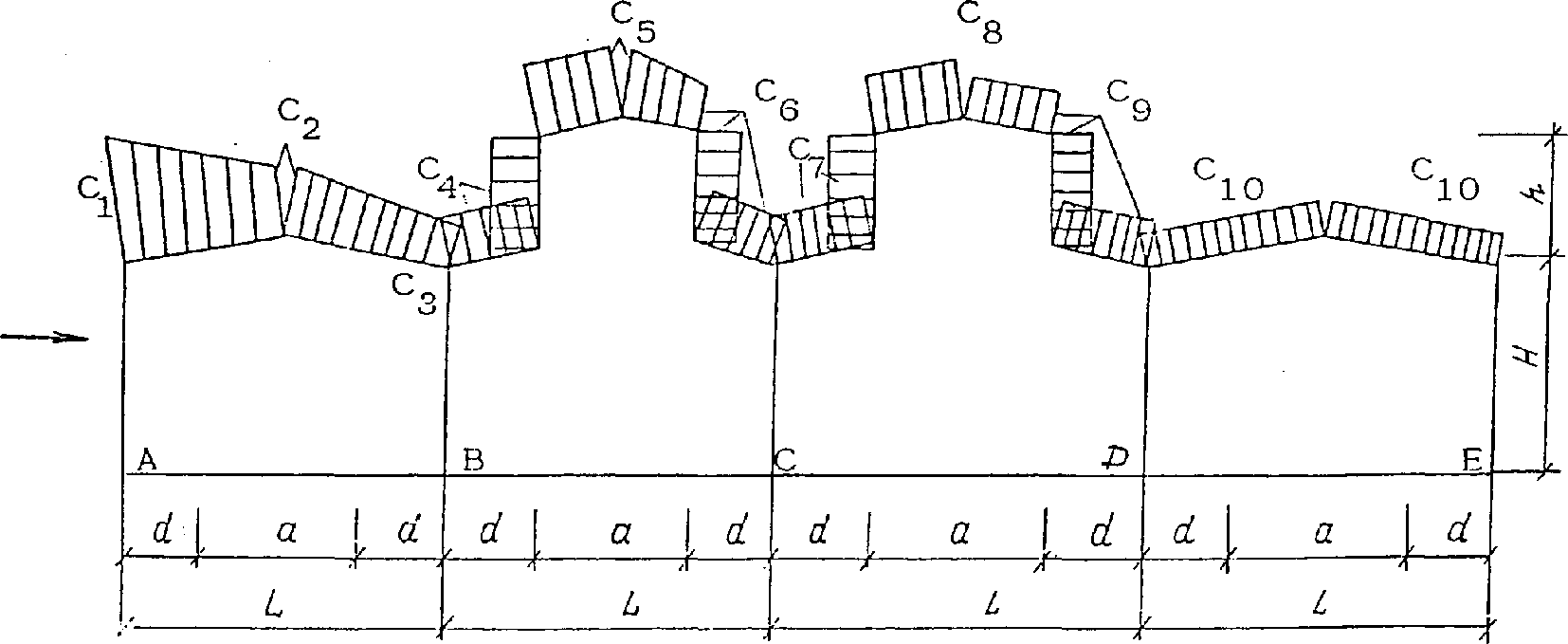

на участке BC C_{6} = - 0,35 , C_{7} = - 0,25 , C_{8} = - 0,20 ; на участке CD C_{9} = - 0,20 , C_{10} = - 0,30 , C_{11} = - 0,20 ; на участке DE C_{12} = - 0,20

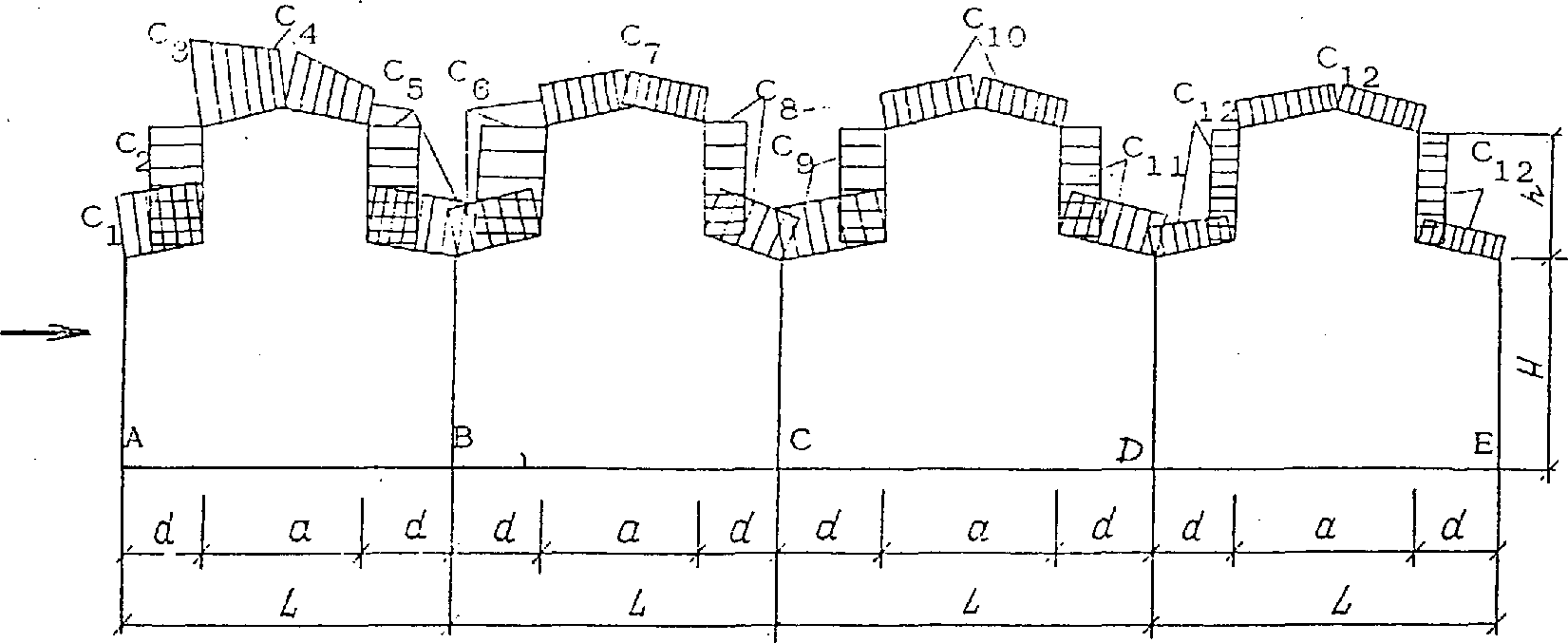

Для многопролетных зданий с фонарными надстройками коэффициенты C следует определять по схеме 6, принимая их для пятого, шестого и т.д. пролетов, как для четвертого пролета схемы.

Промежуточные значения коэффициентов C следует определять линейной интерполяцией.

Для наветренной, подветренной и боковых стен зданий, а также покрытий многопролетных зданий без фонарных надстроек коэффициенты C следует определять в соответствии с указаниями СНиП 2.01.07-85.

---
