РД-АПК 1.10.11.02-25. Система рекомендательных документов агропромышленного комплекса Министерства сельского хозяйства Российской Федерации. Методические рекомендации по технологическому проектированию. Методические рекомендации по технологическому проектированию хранилищ брикетов и гранул
(одобрены протоколом Минсельхоза России от 07.10.2025 № 32)
Примечание
Текст документа приведен в соответствии с публикацией на сайте https://mcx.gov.ru/ по состоянию на 23.03.2026. Документ введен в действие с 01.12.2025.
Одобрены Протоколом Минсельхоза России от 7 октября 2025 г. № 32
СИСТЕМА РЕКОМЕНДАТЕЛЬНЫХ ДОКУМЕНТОВ АГРОПРОМЫШЛЕННОГО КОМПЛЕКСА МИНИСТЕРСТВА СЕЛЬСКОГО ХОЗЯЙСТВА РОССИЙСКОЙ ФЕДЕРАЦИИ
МЕТОДИЧЕСКИЕ РЕКОМЕНДАЦИИ ПО ТЕХНОЛОГИЧЕСКОМУ ПРОЕКТИРОВАНИЮ
МЕТОДИЧЕСКИЕ РЕКОМЕНДАЦИИ ПО ТЕХНОЛОГИЧЕСКОМУ ПРОЕКТИРОВАНИЮ ХРАНИЛИЩ БРИКЕТОВ И ГРАНУЛ
Дата введения 1 декабря 2025 года
Предисловие
1 РАЗРАБОТАНЫ: ФГБНУ «Росинформагротех»: П.Н. Виноградов, канд. с.-х. наук, Н.П. Мишуров, канд. техн. наук, В.Я. Гольтяпин, канд. техн. наук, С.А. Чекалина; ВНИИВСГЭ — филиал ФГБНУ ФНЦ ВИЭВ РАН: В.Г. Тюрин, д-р вет. наук.
2 ВНЕСЕНЫ: ФГБНУ «Росинформагротех».
3 ОДОБРЕНЫ: Научно-техническим советом Минсельхоза России (протокол от 07 октября 2025 г. № 32).
Департаментом ветеринарии Минсельхоза России (письмо от 22.09.2025 № 24/2874);
Департаментом животноводства и племенного дела Минсельхоза России (письмо от 22.09.2025 № 24/2874);
Департаментом растениеводства, механизации, химизации и защиты растений Минсельхоза России (письмо от 20.06.2025 № 19/25342).
1 ОБЛАСТЬ ПРИМЕНЕНИЯ
Настоящие методические рекомендации распространяются на проектирование вновь строящихся и реконструкцию действующих хранилищ искусственно высушенных травяных кормов: кормовых брикетов и кормовых гранул (далее — брикетов и гранул), а также травяной резки и травяной муки, на животноводческих фермах и комплексах, птицеводческих предприятиях, в крестьянских (фермерских) хозяйствах вне зависимости от их размера (мощности) и организационно-правовой формы собственности.
2 НОРМАТИВНЫЕ ССЫЛКИ
В методических рекомендациях использованы ссылки на следующие своды правил и нормативные документы:
СП 4.13130.2013 Системы противопожарной защиты. Ограничение распространения пожара на объектах защиты. Требования к объемно-планировочным и конструктивным решениям (с изменениями № 1, № 2, № 3, № 4).
СП 12.13130.2009 Определение категорий помещений, зданий и наружных установок по взрывопожарной и пожарной опасности (с изменением № 1).
СП 14.13330.2018 Строительство в сейсмических районах. Актуализированная редакция СНиП II-7-81*.
СП 19.13330.2019 Сельскохозяйственные предприятия. Планировочная организация земельного участка (с изменением № 1).
СП 20.13330.2016 «СНиП 2.01.07-85* Нагрузки и воздействия» (с изменениями № 1, № 2, № 3, № 4, № 5, № 6).
СП 25.13330.2020 «СНиП 2.02.04-88 Основания и фундаменты на вечномерзлых грунтах» (с изменением № 1).
СП 30.13330.2020 «СНиП 2.04.01-85* Внутренний водопровод и канализация зданий» (с изменениями № 1, № 2, № 3, № 4).
СП 43.13330.2012 «СНиП 2.09.03-85 Сооружения промышленных предприятий» (с изменениями № 1, № 2, № 3, № 4).
СП 52.13330.2016 «СНиП 23-05-95* Естественное и искусственное освещение» (с изменениями № 1, № 2).
СП 108.13330.2012 «СНиП 2.10.05-85 Предприятия, здания и сооружения по хранению и переработке зерна» (с изменениями № 1, № 2, № 3, № 4).
СП 486.1311500.2020 Системы противопожарной защиты. Перечень зданий, сооружений, помещений и оборудования, подлежащих защите автоматическими установками пожаротушения и системами пожарной сигнализации. Требования пожарной безопасности.
ГОСТ 2226-2013 Мешки из бумаги и комбинированных материалов. Общие технические условия.
ГОСТ 23153-78 Кормопроизводство. Термины и определения.
ГОСТ 27751-2014 Надежность строительных конструкций и оснований. Основные положения.
ГОСТ 30090-93 Мешки и мешочные ткани. Общие технические условия.
ГОСТ 50571.7.705-2012 Электроустановки низковольтные. Часть 7-705. Требования к специальным электроустановкам или местам их расположения. Электроустановки для сельскохозяйственных и садоводческих помещений.
ГОСТ Р 56383-2023 Корма травяные искусственно высушенные. Технические условия.
При пользовании настоящими методическими рекомендациями целесообразно проверить действие ссылочных документов в информационной системе общего пользования — на официальном сайте национального органа Российской Федерации по стандартизации в сети Интернет или по ежегодно издаваемому информационному указателю «Национальные стандарты» и строительному каталогу «Нормативные методические документы», а также другим изданиям по строительству, которые опубликованы на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году.
Если ссылочный документ изменен (заменен), то при пользовании настоящими методическими рекомендациями следует руководствоваться измененным (замененным) документом. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, принимается в части, не затрагивающей эту ссылку.
3 ОБЩИЕ ПОЛОЖЕНИЯ
3.1 Положения данных методических рекомендаций являются актом рекомендательного характера.
В соответствии с [1, пункт 5] при внесении в акт рекомендательного характера нормативно-правового предписания, содержащегося в нормативно-правовом акте, сделаны ссылки с указанием реквизитов и структурной единицы такого нормативно-правового акта.
3.2 До принятия соответствующих технических регламентов, в случае если безотлагательное применение ветеринарно-санитарных и фитосанитарных мер необходимо для достижения целей ветеринарно-санитарной защиты, ветеринарно-санитарные и фитосанитарные меры действуют в соответствии с законодательством Российской Федерации [2, статья 7, подпункт 9].
Ветеринарно-санитарные и фитосанитарные меры осуществляются согласно Закону Российской Федерации от 14 мая 1993 г. № 4979-1 «О ветеринарии» и принимаемым в соответствии с ним иным нормативным и правовым актам Российской Федерации, в том числе ветеринарным правилам.
Ветеринарные правила (правила в области ветеринарии) являются нормативными правовыми актами, устанавливающими обязательные для исполнения физическими и юридическими лицами требования в сфере ветеринарии (ветеринарной деятельности), а также определяют права и обязанности органов государственной власти Российской Федерации, субъектов Российской Федерации, подведомственных им организаций в указанной сфере деятельности [2, статья 2.1].
3.3 При проектировании хранилищ брикетов и гранул, травяной резки и травяной муки животноводческих ферм и комплексов, птицеводческих предприятий, крестьянских (фермерских) хозяйств, кроме настоящих методических рекомендаций, рекомендуется руководствоваться нормативными, нормативно-методическими и методическими документами по проектированию, строительству и эксплуатации, приведенными в нормативных ссылках и библиографии данных методических рекомендаций:
- техническими регламентами;
- федеральными законами и законами Российской Федерации;
- сводами правил по проектированию и эксплуатации;
- государственными (национальными) и отраслевыми стандартами;
- санитарными правилами и нормами, санитарно-эпидемиологическими нормами;
- нормативными документами противопожарной службы МЧС России;
- ветеринарными правилами, ветеринарно-санитарными требованиями и другими документами в области ветеринарии Минсельхоза России;
- методическими рекомендациями по технологическому проектированию, нормами технологического проектирования Минсельхоза России, других отраслевых министерств и федеральных агентств;
- другими нормативными и нормативно-методическими документами Минсельхоза России, других отраслевых министерств и федеральных агентств.
3.4 Типы хранилищ брикетов и гранул, их размеры, средства механизации технологических процессов рекомендуется принимать в зависимости от:
- направления деятельности и размеров животноводческих ферм, комплексов, птицеводческих предприятий, крестьянских (фермерских) хозяйств, для которых осуществляется проектирование и реконструкция хранилищ кормов;
- вида и продуктивности животных и птицы;
- типа и способа кормления животных и птицы;
- конкретных природно-климатических условий района размещения проектируемых или реконструируемых хранилищ.
3.5 Категории по взрывопожарной и пожарной опасности хранилищ кормов рекомендуется принимать согласно требованиям СП 12.13130 и [4], других нормативных и нормативно-рекомендательных документов в этой области.
3.6 Хранилища кормов по надежности строительных конструкций и оснований относятся ко второму уровню ответственности в соответствии с ГОСТ 27751.
3.7 Термины и определения, применяемые в данных методических рекомендациях, приведены в приложении А.
4 ВИДЫ ИСКУССТВЕННО ВЫСУШЕННЫХ ТРАВЯНЫХ КОРМОВ И СПОСОБЫ ИХ ПРИГОТОВЛЕНИЯ
4.1 Для кормления сельскохозяйственных животных и птицы в основном используют корма растительного происхождения, в том числе корма травяные искусственно высушенные, которые содержат необходимые животным и птице питательные вещества в усваиваемой форме и не оказывают вредное влияние на их здоровье.
4.2 Приготовление кормов, сохранность их до скармливания сельскохозяйственным животным и птице представляют собой совокупность микробиологических, физико-химических и механических процессов по переработке исходного сырья в готовую продукцию, отвечающую заданным требованиям, с минимальными потерями энергетической и питательной ценности отдельных компонентов.
Сырьем для приготовления искусственно высушенных травяных кормов являются травостои многолетних и однолетних бобовых и злаковых трав в чистом виде, их смеси и другие растения в рассыпном (травяная мука, травяная резка), прессованном (гранулы, брикеты) видах с добавлением антиокислителей или без них.
Готовой продукцией является корм для определенных видов и групп животных, птицы, характеризующийся соответствующими качественными показателями и требованиями механизированной раздачи его животным.
Способы приготовления кормового сырья зависят от его вида, качества, условий заготовки, требований к качеству готового корма.
Качество готового корма характеризуется содержанием в нем питательных веществ, органолептическими и механическими свойствами и другими показателями.
Требования к качеству готового корма определяются видом и возрастом животных и птицы, их продуктивностью, технологией содержания и кормления, а также требованиями промышленности, перерабатывающей животноводческую и птицеводческую продукцию.
Качество кормов определяется факторами и, прежде всего, технологией выращивания и заготовки сырья, технологией и способами консервирования и хранения кормов, продолжительностью хранения кормов и способами их выгрузки из хранилищ и доставки животным и птице.
4.3 В настоящее время применяют следующие способы консервирования искусственно высушенных травяных кормов:
- искусственная сушка трав — быстрое обезвоживание скошенной и провяленной в поле травяной массы на специальных установках при температуре 600 — 700 °C с применением искусственного теплоносителя. Таким способом готовят травяную резку, травяную муку, кормовые гранулы и кормовые брикеты;
- химическое консервирование — консервирование кормов с помощью химических препаратов с целью обеспечения их сохранности (ГОСТ 23153). Химическое консервирование основано на бактерицидном и фунгицидном действии химических препаратов, угнетении и инактивации микрофлоры, что предотвращает самосогревание и плесневение корма.
4.4 Технологический процесс приготовления искусственно высушенных травяных кормов из травянистого растительного сырья включает в себя всю совокупность действий, превращающих обрабатываемое сырье в готовый корм, и определяет требования к хранилищам (их типу, параметрам, конструктивным решениям), которые должны обеспечивать условия для приготовления соответствующего вида корма: выполнение технологического и производственного процесса в целом, сохранность корма, механизацию и автоматизацию производственных процессов.
5 ФИЗИКО-МЕХАНИЧЕСКИЕ СВОЙСТВА И ПИТАТЕЛЬНАЯ ЦЕННОСТЬ ИСКУССТВЕННО ВЫСУШЕННЫХ ТРАВЯНЫХ КОРМОВ
5.1 Травяная мука и травяная резка
5.1.1 Травяная мука — корм, полученный из искусственно высушенной при высокой температуре и размолотой массы из травянистых растений, убранных в ранней стадии вегетации.
Травяная резка — корм, полученный из искусственно высушенной массы из травянистых растений.
Травяная мука и травяная резка должны соответствовать требованиям ГОСТ Р 56383.
5.1.2 Влажность травяной муки — 9 - 12%; влажность травяной резки — 10 — 15%.
5.1.3 Содержание сухого вещества, г/кг:
5.1.4 Длина частиц травяной муки — до 3 мм; травяной резки — не менее 10 мм.
5.1.5 Объемная масса травяной муки — 180 — 200 кг/м3; травяной резки — 100 — 120 кг/м3.
5.1.6 Питательность 1 кг искусственно высушенных кормов в соответствии с [11] составляет:
- травяной муки (травяной резки) — 0,57 — 0,82 энергетических кормовых единиц (далее — ЭКЕ); 5,7 — 9,2 МДж обменной энергии (далее — МДж ОЭ); 94 — 142 г переваримого протеина (далее — ПП).
Питательность зависит от вида и ботанического состава зеленой массы.
5.2 Гранулы и брикеты
5.2.1 Кормовые гранулы — прессованные корма в виде цилиндров, диаметр которых зависит от отверстий матрицы пресса.
Кормовые брикеты — прессованные корма в виде определенной геометрической формы.
Гранулы и брикеты должны соответствовать требованиям ГОСТ Р 56383.
5.2.2 Гранулы имеют цилиндрическую форму диаметром 3 — 25 мм и длиной не более 40 мм.
5.2.3 Брикеты имеют форму параллелепипеда (плитки) с размером сторон в основании 30 — 60 мм, длиной до 70 мм.
5.2.4 Плотность гранул — 600 — 1300 кг/м3, брикетов — 500 — 1000 кг/м3.
5.2.5 Объемная масса гранул в насыпи — 600 — 700 кг/м3, брикетов — 450 — 550 кг/м3.
5.2.6 Питательность 1 кг гранул и брикетов зависит от их состава и колеблется в пределах 0,48 — 1,0 ЭКЕ, 4,8 — 10,0 МДж ОЭ.
6 ТРЕБОВАНИЯ К КАЧЕСТВУ СЫРЬЯ ДЛЯ ПРИГОТОВЛЕНИЯ КОРМОВ
6.1 Травяная мука и травяная резка
6.1.1 Для приготовления травяной муки и травяной резки основными культурами полевого конвейера должны быть травы с высоким содержанием питательных веществ, высокоурожайные, имеющие низкую себестоимость, так как искусственная сушка растительного сырья является энергоемким и дорогостоящим процессом.
Такими культурами являются многолетние и однолетние бобовые травы, бобово-злаковые смеси, зернофуражные культуры в ранней фазе вегетации, а также высокоурожайные однолетние травы.
6.1.2 Скашивание происходит в следующие фазы:
- многолетних бобовых трав — в фазу не позднее полной бутонизации растений;
- однолетних бобовых — в фазу цветения и начала образования бобов в нижнем ярусе;
- злаковых — в фазу выхода в трубку;
- травосмесей многолетних бобовых злаковых трав — в вышеуказанные фазы развития преобладающего компонента.
6.1.3 Максимально допустимая продолжительность уборки бобовых (кроме люцерны) и злаковых трав — пять — семь дней. Люцерну при многоразовом ее использовании можно убирать от начала бутонизации до полного цветения на протяжении 20 дней.
6.1.4 Время от скашивания трав до сушки измельченной массы не должно превышать 2 ч, т.к. при этом потери каротина не превышают 12% (через 4 ч потери достигают 18%, через 12 ч — больше 40%).
6.1.5 Влажность листо-стебельной массы разных видов растений в период уборки составляет: люцерны — 82 — 76%, злаковых трав — 80 — 75%, зернофуражных культур — 76 — 55%.
6.1.6 Травяная мука должна приготавливаться из свежескошенных измельченных растений.
6.1.7 Травяную резку допускается приготавливать из предварительно провяленной до влажности 65% массы.
6.1.8 Сырье, поступающее на сушку, не должно содержать посторонних предметов и примесей в виде земли, песка и т.п.
6.2 Гранулы и брикеты
6.2.1 Для приготовления гранул и брикетов используются высокопитательные корма, которые предназначены для длительного хранения и обеспечения полноценности рационов кормления животных.
6.2.2 В состав гранул и брикетов может вводиться небольшое количество низкопитательных и плохоусвояемых кормов (например, солома) с целью увеличения ее поедаемости животными.
6.2.3 Влажность сырья для приготовления гранул должна быть не менее 14 — 16%, поэтому искусственно высушенные корма перед прессованием увлажняют.
6.2.4 Степень измельчения кормов для приготовления гранул должна быть не более 10 мм, брикетов — 30 — 50 мм.
6.2.5 Показатели и нормы для определения класса качества искусственно высушенных травяных кормов: травяной муки, травяной резки, гранул, брикетов — приведены в таблице Б.1 приложения Б.
7 ТРЕБОВАНИЯ К ТЕХНОЛОГИЧЕСКОМУ ПРОЦЕССУ ПРИГОТОВЛЕНИЯ И ХРАНЕНИЯ ИСКУССТВЕННО ВЫСУШЕННЫХ ТРАВЯНЫХ КОРМОВ
Технологический процесс приготовления и хранения искусственно высушенных травяных кормов из растительного сырья должен включать в себя всю совокупность действий, превращающих обрабатываемое сырье в корм соответствующего вида и качества.
Согласно ГОСТ Р 56383, п. 8.4, искусственно высушенные травяные корма хранят в незараженных вредителями и оборудованных средствами пожаротушения складских помещениях, не допуская самосогревания и повышения температуры травяных кормов выше 40 °C, или в резервуарах, наполненных нейтральными газами.
Температура искусственно высушенных травяных кормов при хранении в любом виде не должна превышать температуру окружающего воздуха более чем на 5 °C. Если температура кормов будет превышать 40 °C, то их необходимо выгрузить из хранилища и охладить.
7.1 Технологический процесс производства и хранения травяной муки, кормовых гранул
7.1.1 Технологический процесс производства травяной муки включает в себя кошение, предварительное измельчение трав, их сушку, измельчение высушенного продукта в муку, охлаждение, упаковку готового продукта в мешки или гранулирование.
7.1.2 Для производства травяной муки применяют высокотемпературные пневматические сушилки барабанного типа для быстрого высушивания и тонкого измельчения зеленой массы.
7.1.3 Технологические операции при производстве травяной муки осуществляются в следующей последовательности.
Предварительно измельченная трава подается в наклонный лоток, оттуда поступает на конвейер, проходит через битеры, захватывается шнеком, передается на битер, после чего горячим воздушным потоком увлекается во внутренний барабан сушильной камеры. Из внутреннего барабана мука вместе с теплоносителем поступает в промежуточный барабан, а затем — в наружный. Из наружного барабана продукт направляется в циклон-разгрузитель, а из него через шлюзовой затвор в дробилку и далее по пневмопроводу — в циклон системы отвода и охлаждения готового продукта.
7.1.4 Приготовленная охлажденная рассыпная травяная мука упаковывается в тканевые мешки по ГОСТ 30090 или в бумажные непропитанные мешки по ГОСТ 2226 либо поступает на гранулирование.
7.1.5 Хранение рассыпной травяной муки осуществляется только в затаренном виде. Размещение ее допускается только в отдельно стоящих складах не ниже II степени огнестойкости.
7.1.6 При хранении травяную муку размещают раздельно по классам. Мешки укладывают на поддоны в штабеля прямоугольной формы высотой до 2 м в 10 — 14 рядов (в зависимости от влажности муки и среднесуточной температуры окружающего воздуха), оставляя проходы между рядами мешков шириной от 0,8 до 1,0 м, а между штабелями и стенами склада — 0,7 м. Проходы для погрузочно-разгрузочных работ должны быть не менее 1,25 м.
7.1.7 При обнаружении в отдельных мешках с мукой самосогревания выше 40 °C следует немедленно разобрать этот штабель, выделить мешки с греющейся мукой, удалить их из склада и перетарить или направить на переработку.
7.1.8 Для того чтобы получить после длительного хранения травяную муку с высоким содержанием каротина, рекомендуется закладывать муку 1-го и 2-го классов. Муку 3-го класса рекомендуется хранить до 3 месяцев.
7.1.9 Для стабилизации качества рассыпной травяной муки, закладываемой на длительное хранение, применяются антиокислители — этоксиквин и дилудин. Оптимальные дозы их рассчитывают исходя из содержания каротина в травяной муке. Соотношение антиокислителя и каротина — 4:1, т.е. на 1 т травяной муки вводят стабилизаторы от 0,0125 до 0,020%.
Для стабилизации качества рассыпной травяной муки рекомендуется также использовать бутилгидроксианизол и бутилгидрокситолуол.
7.1.10 Гранулы получают на пресс-грануляторах из охлажденной травяной муки.
- крошимость охлажденных гранул — не более 12%;
- влажность охлажденных гранул — не более 12%;
- разница температур окружающей среды и охлажденных гранул — не более 5 °C.
7.1.11 Хранение гранулированной травяной муки в мешках осуществляется аналогично хранению в мешках рассыпной травяной муки по пп. 7.1.6 - 7.1.8.
7.1.12 Для хранения незатаренной гранулированной травяной муки применяют металлические и железобетонные силосы.
7.1.13 Технология хранения рассыпных травяных гранул в силосах состоит в подготовке силосов (очистка, герметизация, наполнение газовой средой (нейтральными газами)), максимальной загрузке гранулами с целью сокращения до минимума свободного пространства и поддержания в силосе постоянного состава газовой среды.

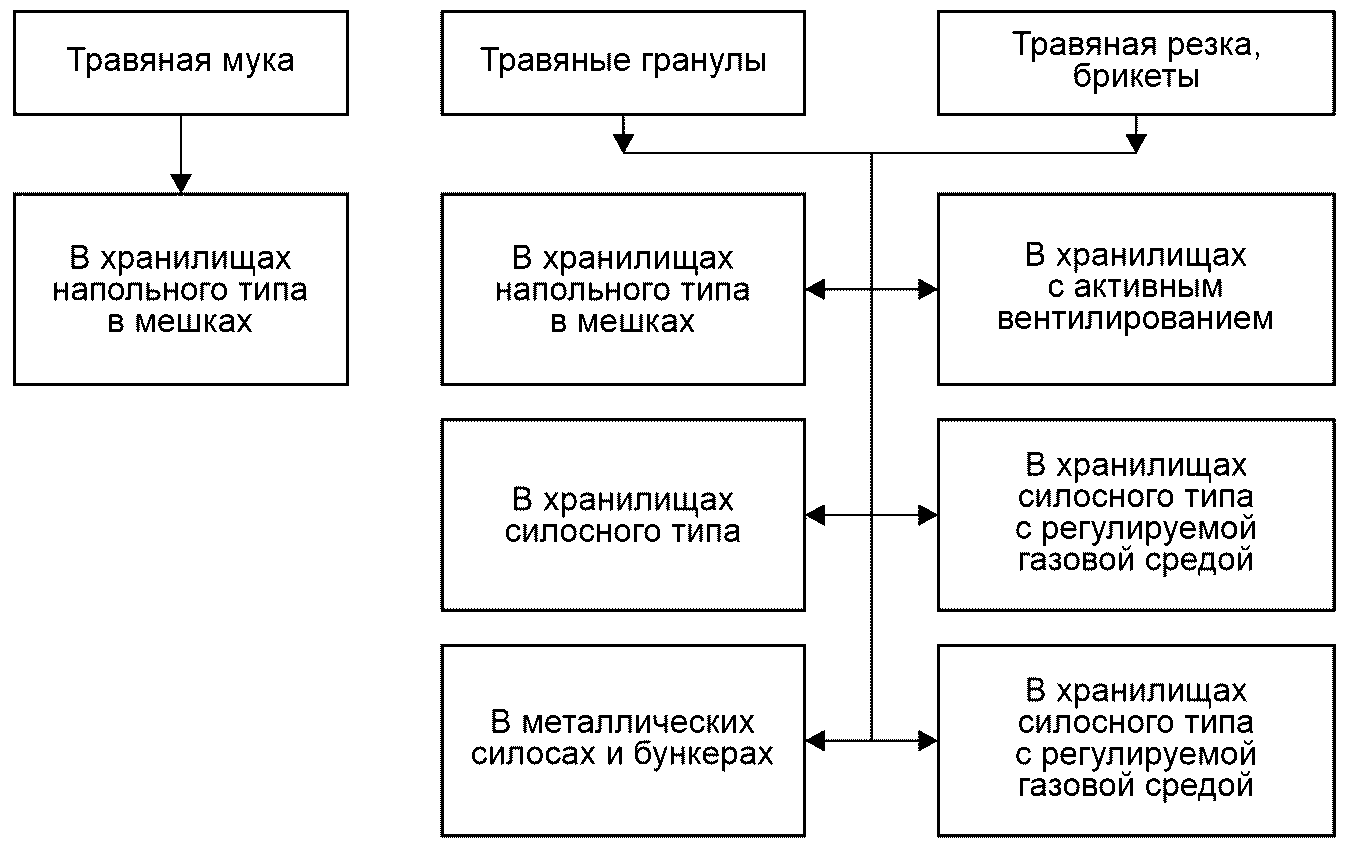

7.1.14 Способы хранения искусственно высушенных травяных кормов (травяной муки, кормовых гранул) приведены на рисунке В.1 приложения В.
7.2 Технологический процесс производства и хранения травяной резки, кормовых брикетов
7.2.1 Технология приготовления травяной резки от технологии производства травяной муки отличается тем, что измельченная сухая масса из циклона-разгрузителя направляется не в дробилку, а в прицеп или специальный бункер, а затем с помощью трактора или пневмотранспорта подается к месту постоянного хранения. Травяная резка может служить для производства кормовых брикетов или одного из компонентов брикетированных полнорационных кормов.
7.2.2 Кормовые брикеты приготавливают из травяной резки способом уплотнения.
7.2.3 Травяную резку в рассыпном и брикетированном виде хранят насыпью в хранилищах различного типа.
7.2.4 Способы хранения кормов искусственной сушки (травяная резка, кормовые брикеты) приведены на рисунке В.1 приложения В.
7.2.5 Согласно ГОСТ Р 56383, пункт 8.7, срок и условия хранения искусственно высушенных травяных кормов устанавливает изготовитель.
8 ТРЕБОВАНИЯ К МЕХАНИЗАЦИИ И АВТОМАТИЗАЦИИ ПРОИЗВОДСТВЕННЫХ ПРОЦЕССОВ
8.1 При проектировании хранилищ искусственно высушенных травяных кормов необходимо предусматривать механизацию всего комплекса производственных процессов по приему сырья, доставляемого с мест его приготовления транспортными средствами, загрузки его в хранилища, выгрузке из хранилищ и доставке к местам скармливания животным с использованием машин и оборудования как отечественного, так и зарубежного производства.
8.2 Выбор машин и оборудования для механизации производственных процессов, заготовки кормов, загрузки хранилищ, хранения и выгрузки травяной муки, травяной резки, гранул и брикетов следует осуществлять в соответствии с их ориентировочным перечнем (таблица Г.1 приложения Г), а также с техническими характеристиками оборудования, приведенными в соответствующих каталогах, справочниках и заводских инструкциях, с учетом технологических и технико-экономических показателей (качества выполнения технологического процесса, удельной энергоемкости, металлоемкости, эксплуатационных расходов и т.п.).
8.3 Производительность комплектов оборудования, отдельных машин и установок должна выбираться в зависимости от количества заготавливаемых кормов, технологии их закладки на хранение, вместимости хранилищ, требуемых темпов их загрузки с учетом наиболее эффективного использования применяемых средств механизации, коэффициентов готовности и использования сменного и эксплуатационного времени. Производительность комплектов оборудования для выгрузки кормов из хранилищ должна определяться исходя из суточной потребности в кормах, количества и продолжительности кормления животных.
8.4 Коэффициент готовности комплектов оборудования и технологических линий должен быть не ниже 0,9.
8.5 Устройства автоматизации производственных процессов должны отвечать требованиям действующих нормативных документов СП 486.1311500 [5].
8.6 Объем автоматизации и сигнализации должен обосновываться технико-экономическим расчетом.
8.7 Система управления должна обеспечивать выполнение заданного технологического процесса и исключать режимы, приводящие к порче и потерям корма, а также необходимости применения дополнительного ручного труда.
9 НОМЕНКЛАТУРА, ВМЕСТИМОСТЬ И РАСЧЕТНЫЕ ПЛОЩАДИ ХРАНИЛИЩ
9.1 Тип и вместимость хранилищ, их количество и расчетная площадь каждого хранилища определяются в зависимости от потребности фермы, комплекса, птицеводческого предприятия, крестьянского (фермерского) хозяйства в том или ином виде искусственно высушенных травяных кормов, сроков заготовки кормов, сроков хранения кормов до их реализации.
9.2 Расчетная площадь хранилищ кормов различных типов, за исключением хранилищ рассыпной травяной муки, определяется по коэффициентам, устанавливающим необходимую площадь на 1 т (таблица 1).
Коэффициент для расчета площади хранилищ кормов
Площадь хранилищ рассыпной травяной муки, хранящейся в мешках, в соответствии с требованиями ГОСТ Р 56383 рассчитывается из следующих требований. Мешки с рассыпной травяной мукой укладывают на поддоны в штабеля высотой до 2 м по два мешка в ряд, оставляя проходы между рядами мешков шириной от 0,8 до 1,0 м, а между штабелями и стенами склада 0,7 м. Проходы для погрузочно-разгрузочных работ должны быть не менее 1,25 м.
9.3 Хранилища травяной муки подразделяются на хранилища рассыпной и гранулированной травяной муки в таре (мешках); хранилища гранулированной травяной муки насыпью в закромах (секциях); хранилища гранулированной травяной муки в бункерах.
9.4 Травяную резку в рассыпном и брикетированном виде хранят в зданиях складов навалом в закромах (секциях) или буртах; рассыпную травяную резку и кормовые брикеты хранят в силосах и бункерах.
9.5 Рекомендуемые размеры и вместимость хранилищ для хранения гранулированных и брикетированных кормов в складах в закромах (секциях), в силосах и бункерах приведены в таблице 2.
Рекомендуемые вместимость и размеры хранилищ
10 ТРЕБОВАНИЯ К РАЗМЕЩЕНИЮ ХРАНИЛИЩ
10.1 Хранилища искусственно высушенных травяных кормов подразделяются на общехозяйственные и фермские.
10.2 Общехозяйственные хранилища кормов предназначаются для обеспечения кормами нескольких ферм, комплексов, птицеводческих предприятий, крестьянских (фермерских) хозяйств, располагаются на земельном участке, где размещаются также общехозяйственные хранилища грубых, сочных и концентрированных кормов.
10.3 Фермские хранилища кормов служат для обеспечения кормами определенной фермы, комплекса, птицеводческого предприятия, крестьянского (фермерского) хозяйства и размещаются на их территории в составе зоны хранения сырья и приготовления кормов.
10.4 Земельные участки общехозяйственных хранилищ кормов, не входящих в состав сельскохозяйственных предприятий, огораживаются сплошным забором или изгородью из мелкой металлической сетки высотой не менее 180 см.
10.5 Хранилища следует размещать с наветренной стороны по отношению к жилой застройке и животноводческим зданиям и с подветренной стороны по отношению к навозохранилищам, компостным площадкам, складам дезинфицирующих средств, ветеринарным объектам.
10.6 Размещение хранилищ на земельном участке фермы, комплекса, птицеводческого предприятия, крестьянского (фермерского) хозяйства осуществляется в соответствии с требованиями СП 19.13330 и методических рекомендаций по технологическому проектированию для конкретного вида животных.
10.7 Предназначенный для размещения хранилищ кормов земельный участок должен быть ровным, с небольшим уклоном для стока атмосферных вод, располагаться на сухом месте. Уровень грунтовых вод на земельном участке должен быть ниже поверхности земли не менее чем на 50 см. Земельный участок должен иметь удобные подъездные дороги для подвозки и вывоза хранящихся кормов.
10.8 Перед хранилищами должны предусматриваться площадки с твердым покрытием для загрузки и выгрузки кормов из хранилищ.
10.9 Хранилища на земельном участке следует размещать параллельно друг другу. Расстояния между отдельными хранилищами следует принимать равными противопожарным в соответствии с требованиями СП 4.13130.
10.10 Силосы, бункеры для хранения кормов располагаются в один или два параллельных ряда с выходом выгружных шахт во внутреннее пространство между рядами силосов, бункеров. Расстояние между рядами определяется габаритами погрузочно-разгрузочного и транспортного оборудования.
10.11 При технико-экономическом обосновании на фермах крестьянских (фермерских) хозяйств рекомендуется блокирование хранилищ кормов с животноводческими зданиями.
11 ТЕХНОЛОГИЧЕСКИЕ ТРЕБОВАНИЯ К СТРОИТЕЛЬНЫМ РЕШЕНИЯМ ХРАНИЛИЩ КОРМОВ
11.1 Строительные конструкции хранилищ кормов должны быть прочными, долговечными, достаточно огнестойкими и экономичными. Они должны быть устойчивы к воздействию кормов, моющих и дезинфицирующих средств, не выделять вредных веществ, а их антикоррозийные покрытия и обработка — безвредными для животных и кормов.
11.2 Конструкции хранилищ рекомендуется рассчитывать на нагрузки и воздействия в соответствии с СП 20.13330.
При расчете должны быть учтены следующие нагрузки и воздействия:
- временные длительные — от веса сыпучих материалов; равномерного и длительной части горизонтального неравномерного распределения по высоте и периметру давления сыпучих материалов на стены; трения сыпучих материалов о стены;
- кратковременные — возникающие при изменении температуры наружного воздуха; от кратковременной части горизонтального неравномерного давления сыпучих материалов; давления воздуха, нагнетаемого при газации, гомогенизации и пневматической выгрузке сыпучего материала.
Нагрузки от собственного веса конструкций, веса оборудования, снега, ветра, коэффициента надежности по нагрузке для них и сочетания нагрузок следует учитывать в соответствии с требованиями СП 20.13330.
11.3 Несущие и ограждающие конструкции должны быть рассчитаны на восприятие нагрузок от давления сыпучих кормов (приложение Д), снега, ветра.
11.4 Полы зданий и днища сооружений для хранения кормов проектируются с учетом нагрузок от кормов и транспортных средств.
11.5 Проектирование хранилищ в районах, подверженных сейсмическим воздействиям, осуществляется в соответствии с СП 14.13330; в районах с вечномерзлыми грунтами — в соответствии с СП 25.13330.
11.6 Здания и сооружения рекомендуется проектировать с несущими и ограждающими конструкциями из железобетона, бетона, местных строительных материалов.
11.7 В стенах и днищах силосов для хранения гранул и брикетов не допускается образование трещин.
11.8 В хранилищах гранул и брикетов ограждающие конструкции необходимо выполнять без световых проемов во избежание порчи искусственно высушенных травяных кормов от действия солнечных лучей.
11.9 Покрытие хранилищ гранул и брикетов из волнистых хризотилцементных листов следует укладывать по сплошному дощатому настилу с прокладкой слоя рулонного кровельного материала и проклейкой стыков мастикой.
11.10 Запроектированные объемно-планировочные, конструктивные решения и инженерное оборудование зданий хранения травяных, высушенных кормов, складские помещения, входящие в их состав, должны ограничивать возможность доступа к ним диких и бродячих животных, грызунов, птиц и насекомых. Условия хранения кормов должны обеспечивать их безопасность в течение всего срока хранения [12, пункт 15].
11.11 Ограждающие конструкции (стены, покрытия, полы и заполнение проемов) помещений (камер) для хранения кормов в регулируемой газовой среде должны иметь с внутренней стороны газонепроницаемые покрытия. Заполнение проемов следует предусматривать с уплотняющими прокладками в притворах и фальцах.
12 ПРОТИВОПОЖАРНЫЕ МЕРОПРИЯТИЯ
12.1 Категории зданий и сооружений хранилищ искусственно высушенных травяных кормов по взрывопожарной и пожарной опасности определяют в соответствии с СП 12.13130 и [4].
Согласно СП 12.13130 и [4, пункт 3.2.21], хранилища затаренной россыпью в мешки (сгораемую тару) травяной муки, гранулированной муки по взрывопожарной и пожарной опасности относятся к категории В.1 — В.4.
Хранилища травяной муки в гранулированном виде, травяной резки в рассыпном виде насыпью в закромах и секциях по взрывопожарной и пожарной опасности относятся к категории Б.
Силосы и бункеры для хранения гранул и брикетов по взрывопожарной и пожарной опасности относятся к категории В1 — В4.
12.2 Противопожарные расстояния между зданиями и сооружениями хранилищ кормов, другими зданиями и сооружениями определяют в соответствии с требованиями СП 4.13130 с учетом требований СП 19.13330.
12.3 К зданиям хранилищ кормов по всей их длине должен быть обеспечен свободный подъезд пожарных автомобилей: с одной стороны здания и навеса — при ширине их до 18 м и с двух сторон — при ширине более 18 м. Расстояние от края проезжей части дорог или спланированной поверхности, обеспечивающей подъезд пожарных автомашин, до зданий или навесов должно быть не более 25 м.
12.4 Здания и помещения для хранения травяной муки в рассыпном и гранулированном виде должны быть не ниже II степени огнестойкости.
Склад для хранения травяной муки следует отделять от смежных помещений другого назначения противопожарными стенами (перегородками) и перекрытиями соответственно 1-го и 3-го типа.
Хранить травяную муку навалом запрещается. Мешки с травяной мукой складывают в штабеля высотой не более 2 м по два мешка в ряду. Проходы между рядами принимают шириной не менее 1,0 м, а вдоль стен — 0,7 м.
Хранение травяной муки в складах и помещениях другого назначения не допускается.
Во избежание самовозгорания хранящейся в складах продукции следует предусматривать:
- строгое соблюдение технологического процесса хранения кормов;
- проведение периодического контроля за температурой.
12.5 При проектировании силосов и бункеров для хранения кормов рекомендуется применять СП 108.13330.2012 (раздел 11), СП 43.13330.2012 (разделы 9 и 10).
12.6 Наружное противопожарное водоснабжение рекомендуется выполнять в соответствии с СП 30.13330.
12.7 Внутренний противопожарный водопровод в неотапливаемых зданиях и сооружениях хранения кормов предусматривать не следует.
12.8 Хранилища кормов, а также площадки перед хранилищами должны быть обеспечены первичными средствами пожаротушения по [6].
12.9 Электрические сети и электрооборудование в местах хранения кормов должны отвечать требованиям [7].
На закрытых складах хранилищ кормов общий электрорубильник (выключатель) располагают вне зданий на ограждающей конструкции из негорючих материалов.
Расстояние от верха штабеля мешков с рассыпной и гранулированной травяной мукой, закромов (секций) с брикетами до электросветильников принимают не менее 0,5 м.
Не допускают транзитную прокладку электропроводов и кабелей через складские помещения, а воздушные линии электропередач и наружные электропроводки — над их кровлями. Расстояния от воздушной линии электропередач и хранилищами кормов устанавливают не менее полуторакратной высоты опоры.
12.10 Закрытые склады травяной муки, брикетов защищают автоматической пожарной сигнализацией в соответствии с требованиями СП 486.1311500.
13 ОПРЕДЕЛЕНИЕ ЗАТРАТ МАШИННОГО И РАБОЧЕГО ВРЕМЕНИ ПРОИЗВОДСТВЕННЫХ ПРОЦЕССОВ
При определении затрат машинного времени следует принимать:
- затраты машинного времени на 1 т брикетов и гранул, травяной муки, травяной резки, исходя из производительности механизмов;
- затраты труда (рабочего времени) на 1 т брикетов и гранул, травяной муки, травяной резки, исходя из количества работников, обслуживающих производственный процесс, и затрат машинного времени с коэффициентом 1,2, учитывающим вспомогательное время на подготовительно-заключительные операции при обслуживании машин и механизмов;
- на основании пооперационных затрат машинного времени определяется годовой фонд рабочего времени работы машин, исходя из годовой потребности в вышеперечисленных кормах и с учетом коэффициента 1,2;
- на основании потребного годового фонда времени работы машин и принятого режима работы по технологическим операциям определяется необходимое количество машин;
- на основании затрат рабочего времени и годовой потребности в брикетах и гранулах, травяной муке, травяной резке определяются общие затраты труда персонала, обслуживающего машины.
14 ЭЛЕКТРОСНАБЖЕНИЕ И ЭЛЕКТРОТЕХНИЧЕСКИЕ УСТРОЙСТВА
14.1 Электротехническую часть проектов хранилищ искусственно высушенных травяных кормов разрабатывают в соответствии с [5], [7] и ГОСТ 50571.7.705.
14.2 Освещение сооружений хранилищ рекомендуется проектировать с учетом требований СП 52.13330 и [8].
14.3 Освещенность территории хранилищ специально не нормируется и должна соответствовать нормам освещения фермы, комплекса, птицеводческого предприятия, крестьянского (фермерского) хозяйства.
14.4 Электрические сети и электрооборудование, используемые в местах хранения кормов, должны отвечать требованиям [5].
14.5 Молниезащита хранилищ искусственно высушенных травяных кормов должна выполняться в соответствии с [7].
15 ОХРАНА ОКРУЖАЮЩЕЙ ПРИРОДНОЙ СРЕДЫ
15.1 При выборе земельного участка под размещение хранилищ искусственно высушенных травяных кормов необходимо соблюдать требования СП 19.13330 о запрете строительства животноводческих объектов, в том числе хранилищ кормов, на территории бывших скотомогильников, очистных сооружений и навозохранилищ, полигонов твердых бытовых отходов, кожсырьевых предприятий.
15.2 При разработке планировочной организации земельного участка рекомендуется учитывать требования по охране окружающей природной среды: максимально сохранить те зеленые насаждения, которые имеются на отведенной территории под размещение хранилищ кормов.
15.3 Территория животноводческих ферм, комплексов, птицеводческих предприятий, крестьянских (фермерских) хозяйств, в том числе территория под размещение хранилищ кормов, должна быть удалена от открытых водных источников (реки, озера), отделена от них прибрежной защитной полосой. Ширина прибрежной защитной полосы определяется требованиями [9, часть 11, статья 65].
15.4 Размещение зданий и сооружений в зоне хранения и подготовки сырья (кормов) должно способствовать сквозному проветриванию.
16 ОХРАНА ТРУДА
16.1 Охрана труда, техника безопасности труда в зданиях и сооружениях для хранения искусственно высушенных травяных кормов должны разрабатываться в соответствии с [10].
16.2 Места хранения искусственно высушенных травяных кормов должны быть оборудованы молниезащитой и первичными средствами пожаротушения.
16.3 При проектировании хранилищ предусматривают следующие основные мероприятия по технике безопасности:
- все движущиеся части стационарных машин и агрегатов в местах возможного доступа к ним людей должны иметь ограждения (металлические, сплошные или сетчатые кожуха, деревянные короба и т.д.);
- металлические части машин, оборудования и электроустановок, которые могут оказаться под напряжением вследствие повреждения изоляции, заземляют.
16.4 Согласно [10, пункт 371], силосы и бункеры-накопители продукции растениеводства, независимо от места их расположения, должны быть закрыты сплошными перекрытиями с устройством в них плотно закрывающихся люков с предохранительными решетками, запирающимися на замок. Крышки люков для доступа работников в бункеры должны располагаться на одном уровне с полом.
16.5 Согласно [10, пункт 372], проверка температуры хранящейся в силосах и бункерах-накопителях продукции растениеводства должна осуществляться стационарными или переносными установками. Опускание в силосы и бункеры-накопители работников для этих целей запрещается.
В настоящих методических рекомендациях применены следующие термины по ГОСТ 23153 и термины с соответствующими определениями:
А.1 битер: барабан, снабженный четырьмя лопастями для подхватывания растительной массы.
А.2 бункер: саморазгружающееся емкостное сооружение с высотой вертикальной части, не превышающей полуторного минимального размера в плане, которое предназначено для хранения и перегрузки сыпучих материалов.
А.3 закром: отсек, отгороженное место в хранилище, амбаре или складе в виде ларя, служащее для хранения зерна, муки, гранул, брикетов и других сыпучих и штучных материалов.
А.4 искусственно высушенный корм: корм, приготовленный с помощью специальных сушильных агрегатов из травянистых растений и других продуктов.
А.5 кормовые брикеты: прессованные корма в виде определенной геометрической формы (ГОСТ 23153).
А.6 кормовые гранулы: прессованные корма в виде цилиндров размером до 25 мм.
А.7 силос: саморазгружающееся емкостное сооружение с высотой вертикальной части, превышающей полуторную ширину диаметра или меньшего размера в плане, в большинстве случаев цилиндрическое. Силосы группируются в основном в корпуса, предназначенные для долговременного хранения и перегрузки сыпучих материалов. Выполняются, как правило, из монолитного или сборного железобетона и из стали.
А.8 сухая травяная резка: искусственно высушенный и измельченный на частицы не менее 10 мм корм из травянистых растений, убранных в ранние фазы вегетации.
А.9 травяная мука: искусственно высушенный и измельченный на частицы до 3 мм корм из травянистых растений, убранных в ранние стадии вегетации (ГОСТ 23153).
ПОКАЗАТЕЛИ И НОРМЫ ДЛЯ ОПРЕДЕЛЕНИЯ КЛАССА КАЧЕСТВА ИСКУССТВЕННО ВЫСУШЕННЫХ ТРАВЯНЫХ КОРМОВ
Показатели и нормы для определения класса качества искусственно высушенных травяных кормов (ГОСТ Р 56383-2023) приведены в таблице Б.1.
Показатели и нормы для определения класса качества искусственно высушенных травяных кормов (ГОСТ Р 56383-2023)
| Наименование показателя | Значение показателя | ||
| Для 1-го класса | Для 2-го класса | Для 3-го класса | |
| Содержание сухого вещества, г/кг: | |||
| сырого протеина | Более 190 | 170 — 190 | Более 160 |
| сырой клетчатки | Менее 230 | 230 — 250 | Менее 260 |
| нейтрально-детергентной клетчатки <*> | Менее 400 | 400 — 440 | Менее 460 |
| кислотно-детергентной клетчатки <*> | Менее 280 | 280 — 350 | Более 350 |
| сырой золы | Менее 100 | 100 — 110 | Менее 120 |
| Содержание каротина в сухом веществе, мг/кг | Более 220 | 180 — 220 | Более 150 |
| Концентрация обменной энергии в сухом веществе, МДж/кг, не менее | 10,5 | 9,4 | 9,4 |
| <*> Определяется по требованию потребителя. | |||
СПОСОБЫ ХРАНЕНИЯ ИСКУССТВЕННО ВЫСУШЕННЫХ ТРАВЯНЫХ КОРМОВ
Способы хранения искусственно высушенных травяных кормов приведены на рисунке В.1.
Рисунок В.1 — Способы хранения искусственно высушенных травяных кормов
МАШИНЫ И ОБОРУДОВАНИЕ, РЕКОМЕНДУЕМЫЕ ДЛЯ МЕХАНИЗАЦИИ ПРОИЗВОДСТВЕННЫХ ПРОЦЕССОВ ПРИГОТОВЛЕНИЯ, ХРАНЕНИЯ И ВЫГРУЗКИ ТРАВЯНЫХ КОРМОВ ИСКУССТВЕННОЙ СУШКИ
Машины и оборудование, рекомендуемые для механизации производственных процессов приготовления, хранения и выгрузки травяных кормов искусственной сушки, приведены в таблице Г.1.
Машины и оборудование, рекомендуемые для механизации производственных процессов приготовления, хранения и выгрузки из хранилищ травяных кормов искусственной сушки
ОПРЕДЕЛЕНИЕ ДАВЛЕНИЯ ГРАНУЛИРОВАННЫХ И БРИКЕТИРОВАННЫХ КОРМОВ ПРИ ИХ ХРАНЕНИИ НА КОНСТРУКЦИИ СИЛОСОВ (БУНКЕРОВ)
Д.1 При расчете силосов (бункеров) для хранения кормов следует принимать:
- насыпную плотность брикетированного и гранулированного корма 650 кг/м3;
- давление на конструкции — как для сыпучих тел;
- коэффициент перегрузки для корма — 1,3;
- расчетный угол внутреннего трения брикетированного и гранулированного корма — 32°;
- расчетное значение коэффициента трения насыпи брикетированного и гранулированного корма по бетону, дереву, стали — 0,4.
Д.2 Давление брикетов и гранул на стены силосов бункеров (во всех случаях при h менее 1,5 \sqrt{F} ) и стены закромов производить по формуле
P_{\text{г}}^{H} = Kg \times y \times \gamma, (Д.1)
где P_{\text{г}}^{H} — горизонтальное нормативное давление;
y — глубина от верха засыпки до рассматриваемого сечения, м;
\gamma — насыпная плотность, кг/м3;
Kg — коэффициент бокового давления, определяемый по формуле
Kg = tg^{2}(45 - \frac{\varphi}{2}), (Д.2)
где \varphi — угол внутреннего трения.
Формула (Д.1) не учитывает уменьшение горизонтального давления за счет сил трения брикетов и гранул на поверхности стен бункера.
Д.3 Стены круглых бункеров и силосов, как отдельно стоящих, так и соединенных в корпус, рассчитываются на осевое растяжение от воздействия расчетного горизонтального давления корма.
При этом растягивающее усилие определяется по формуле
N = n \times P_{\text{г}}^{H} \times \frac{D}{2} , (Д.3)
где N — расчетное растягивающее усилие на единицу высоты стены;
n — коэффициент перегрузки от корма;
D — внутренний диаметр силоса, м.
Д.4 Стены прямоугольных и многоугольных силосов рассчитываются на внецентровое растяжение.
Причем растягивающая сила определяется по вышеприведенной формуле для круглых силосов, где за D принимается соответствующий размер в свету стороны силоса.
При этом изгибающий момент определяется как в замкнутой раме, причем влияние смежных силосов не учитывается.
Д.5 При расчете днищ и воронок, силосов и бункеров, колонн подсилосного этажа, основания и фундаментов нормативное боковое давление брикетированного и гранулированного корма для бункеров и стен принимать по формуле (Д.1), а вертикальное давление на днище бункера по формуле
P_{b}^{H} = \gamma \times h, (Д.4)
где \gamma — насыпная плотность;
h — высота насыпи, равная расстоянию от отметки верха разгрузочной воронки бункера до поверхности насыпи (но не более 10 м для гранул и 4 м — для брикетов).
БИБЛИОГРАФИЯ
1. Методические указания по юридико-техническому оформлению нормативных правовых актов федеральных органов исполнительной власти (утверждены приказом Минюста России от 31 августа 2023 г. № 222).
2. Федеральный закон от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании».
3. Закон Российской Федерации от 14 мая 1993 г. № 4979-1 «О ветеринарии».
4. Перечень зданий и помещений предприятий Минсельхоза России с установлением их категорий по взрывопожарной и пожарной опасности, а также классов взрывопожарных и пожарных зон по ПУЭ (утвержден Минсельхозом России 20.09.2001).
5. СО 153.34.47.44-2003 Правила устройства электроустановок.
6. Правила противопожарного режима в Российской Федерации (с изменениями). Утверждены Постановлением Правительства Российской Федерации от 16 сентября 2020 г. № 1479.
7. СО 153.34.21.122-2003 Инструкция по устройству молниезащиты зданий, сооружений и промышленных коммуникаций.
8. ОСН-АПК 2.10.24.001-04 Нормы освещения сельскохозяйственных предприятий, зданий и сооружений.
9. Федеральный закон от 3 июня 2006 г. № 74-ФЗ «Водный кодекс Российской Федерации».
10. Правила по охране труда в сельском хозяйстве (утверждены приказом Минтруда России от 27 октября 2020 г. № 746Н).
11. Нормы и рационы кормления сельскохозяйственных животных: справочное пособ., 3-е изд., перераб. и доп./под ред. А.П. Калашникова, В.И. Фисинина, В.В. Щеглова, Н.И. Клейменова. — М., 2003. — 456 с.
12. Единые ветеринарные (ветеринарно-санитарные) требования, предъявляемые к объектам, подлежащим ветеринарному контролю (надзору) (утверждены решением Коллегии Евразийской экономической комиссии от 13 февраля 2018 г. № 27).
Ключевые слова: хранилища, травяная мука, кормовые гранулы, травяная резка, кормовые брикеты, технические приготовления, хранение, конструктивные решения.
------------------------------------------------------------------
