РД 95 933-91. Руководящий документ. Элементы металлических воздуховодов для систем вентиляции. Типы и размеры

(утв. и введен в действие Приказом Минатомэнерго СССР от 14.05.1991 № 242)

от 14 мая 1991 г. № 242

РД 95 933-91

Группа Ж24

ОКП 48 6000

ИНФОРМАЦИОННЫЕ ДАННЫЕ

2. Срок первой проверки — 1995 г.

3. Взамен ОСТ 95 933-82

Обозначение НТД, на который дана ссылка	Номер пункта, подпункта, перечисления, приложения
ГОСТ 26270-84	7
ТУ 36 736-78	4
СНиП 2.04.05-86	5
СНиП 3.05.01-85	4
ВСН 353-86	6

Настоящий руководящий документ распространяется на воздуховоды систем вентиляции, воздушного отопления, кондиционирования воздуха и фасонные элементы систем местных отсосов, изготовляемые из углеродистой стали, и устанавливает типы и размеры элементов воздуховодов.

Изготовление элементов металлических воздуховодов производится по альбому рабочих чертежей А 19-90 «Унифицированные конструкции элементов металлических воздуховодов для промышленной вентиляции».

Изготовление рамки на профильных шинах производится по альбому «Элементы воздуховодов прямоугольного сечения, соединяемые на профильных шинах».

1. Руководящий документ устанавливает следующие типы элементов воздуховодов систем вентиляции в зависимости от их поперечного сечения:

тип 1 — круглое сечение;

тип 2 — прямоугольное сечение;

тип 3 — переходное сечение (с круглого на прямоугольное).

Каждый тип элемента имеет исполнения в зависимости от конструктивных особенностей.

2. Элементы воздуховодов систем вентиляции подразделяются по виду их соединения и способу изготовления, краткая характеристика элементов приведена в табл. 1.

3. Основные размеры элементов воздуховодов приведены на черт. 1 — 38 и в табл. 2 — 39.

4. Элементы воздуховодов должны изготавливаться в соответствии с требованиями ТУ 36 736, СНиП 3.05.01 и по альбому рабочих чертежей А 19-90.

5. При проектировании воздуховодов систем вентиляции, воздушного отопления и кондиционирования воздуха следует соблюдать требования СНиП 2.04.05.

6. Типоразмерный ряд элементов воздуховодов установлен в соответствии с ВСН 353 Минмонтажспецстроя СССР.

7. Типоразмеры круглых и прямоугольных фланцев, имеющих сквозные отверстия под крепежные детали, установлены в соответствии с ГОСТ 26270.

8. Для систем местных отсосов используются отводы с центральным углом 15°, 30°, 45°, 60°, 75°, 90° и радиусом шейки 2D.

9. Основные размеры отводов для систем местных отсосов приведены на черт. 16 — 21 и в табл. 17 — 22.

10. Конструктивные элементы и размеры фальцевых соединений определяются технологией и размерами применяемых инструментов.

11. Воздуховоды с толщиной стенки S = 0,5 — 1,0 мм выполняются фальцевыми, с толщиной стенки S > 1,0 мм — выполняются сварными.

12. Устанавливается следующая структура условного обозначения для фланцев:

			Исполнение
		Размеры поперечного сечения, мм
	Тип элемента
Наименование элемента

Пример условного обозначения фланца типа 1, D = 100 мм, исполнения 1:

Фланец 1-100-1 РД 95 933

Пример условного обозначения фланца типа 2, B x H = 100 x 150 мм, исполнения 1:

Фланец 2-100 x 150-1 РД 95 933

13. Устанавливается следующая структура условного обозначения для бандажей и рамки:

X X РД 95 933

	Размеры поперечного сечения, мм
Наименование элемента

Пример условного обозначения бандажа D = 200 мм:

Бандаж 200 РД 95 933

14. Элементы воздуховодов (прямой участок, отвод, переход, тройник, врезка) подразделяются по следующим признакам, с указанием их сокращенного обозначения:

виду соединения элементов:

ФЛ — фланцевое

Б — бандажное

Р — на рамках

ФЛ/Б — фланцевое-бандажное

ФЛ/Р — фланцевое на рамках

Б/ФЛ — бандажное-фланцевое

Р/ФЛ — на рамках-фланцевое

способу изготовления:

Ф — фальцевый

С — сварной 15. Устанавливается следующая структура условного обозначения для прямых участков, переходов и врезок:

X X — XX X — X - X РД 95 933

					Исполнение
				Способ изготовления
			Вид соединения
		Размеры поперечного сечения, мм
	Тип элемента
Наименование элемента

Пример условного обозначения прямого участка типа 2, B x H = 250 x 400 мм, на фланцевом соединении ФЛ, фальцевого изготовления Ф, исполнения 1:

Прямой участок 2-250 x 400 ФЛ-Ф-1 РД 95 933

Пример условного обозначения перехода типа 2, с B x H = 150 x 100 мм на B x H1 = 150 x 150 мм, соединяемого на рамках Р, фальцевого изготовления Ф, исполнения 2:

Переход 2-150 x 100/150 x 150 Р-Ф-2 РД 95 933

Пример условного обозначения перехода типа 3, с D = 100 мм на B x H = 100 x 150 мм, на фланцевом соединении ФЛ, сварного С, исполнения 1:

Переход 3-100/100 x 150 ФЛ-С-1 РД 95 933

16. Устанавливается следующая структура условного обозначения для отводов:

X X — XX — X X — X - X РД 95 933

						Исполнение
					Способ изготовления
				Вид соединения
			Центральный угол, град.
		Размеры поперечного сечения, мм
	Тип элемента
Наименование элемента

Пример условного обозначения отвода типа 1, D = 200 мм, с центральным углом 90°, на бандажном соединении Б, фальцевого изготовления Ф, исполнения 1:

Отвод 1-200-90 Б-Ф-1 РД 95 933

Пример условного обозначения отвода типа 2, B x H = 100 x 150 мм, с центральным углом 45°, на фланцевом соединении ФЛ, фальцевого изготовления Ф, исполнения 3:

Отвод 2-100 x 150 ФЛ-Ф-3 РД 95 933

17. Устанавливается следующая структура условного обозначения для тройников:

				Способ изготовления
			Вид соединения
		Центральный угол, град.
	Размеры поперечного сечения, мм
Наименование элемента

\alpha = 30^{\circ} Пример условного обозначения тройника прямого, D = 200 мм, D₁ = 160 мм, D₂ = 125 мм, , на фланцевом соединении ФЛ, сварного С:

Тройник прямой 200 x 160 x 125-30 ФЛ-С РД 95 933

\alpha = 45^{\circ} Пример условного обозначения тройника штанообразного, D = 710 мм, D₁ = 630 мм, D₂ = 400 мм, , на фланцевом соединении ФЛ, сварного С:

Тройник штанообразный 710 x 630 x 400-45 ФЛ-С РД 95 933

18. В условном обозначении элементов воздуховодов, в случае необходимости, после указания диаметра или поперечных размеров элементов через точку проставляется толщина материала и через дефис — длина.

Таблица 1

Номер чертежа	Наименование и характеристика элемента воздуховода	Эскиз элемента воздуховода
	ФЛАНЕЦ ТИП 1

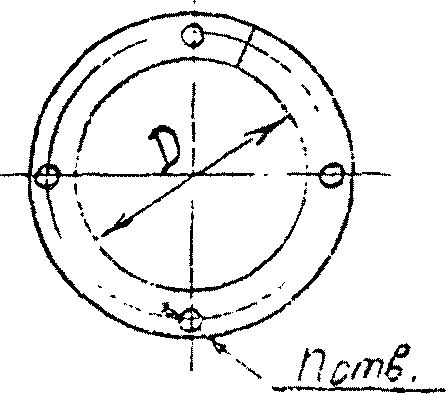

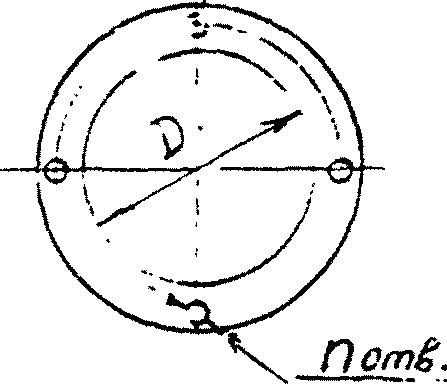

1	Фланец D = 100 — 160 мм, nотв. = 4 — 6, исполнения 1
	Фланец D = 200 — 315 мм, nотв. = 6 — 8, исполнения 2
	Фланец D = 355 — 2000 мм, nотв. = 8 — 34, исполнения 3
	ФЛАНЕЦ ТИП 2

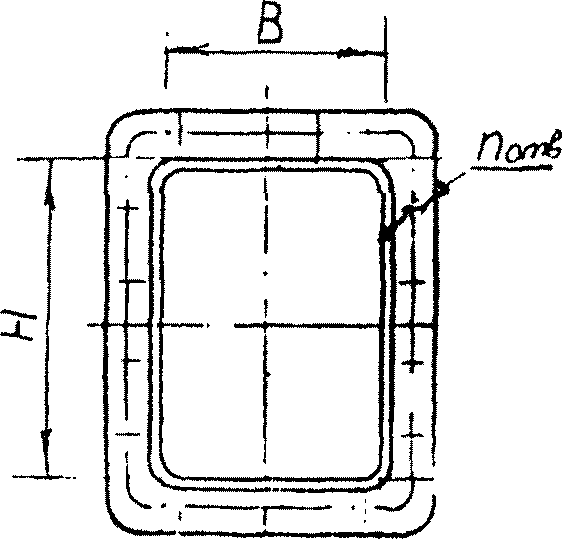

2	Фланец с поперечными размерами B x H, nотв. = 4 — 40, исполнения 1
3	Фланец гнутый с поперечными размерами B x H, nотв. = 4 — 16, исполнения 2

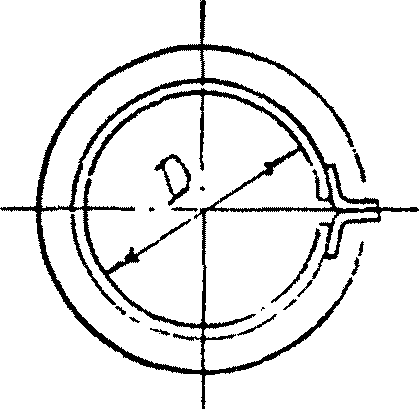

	БАНДАЖ

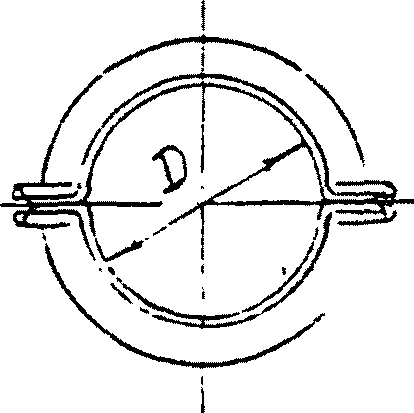

4	Бандаж D = 100 — 160 мм
5	Бандаж D = 200 — 1000 мм

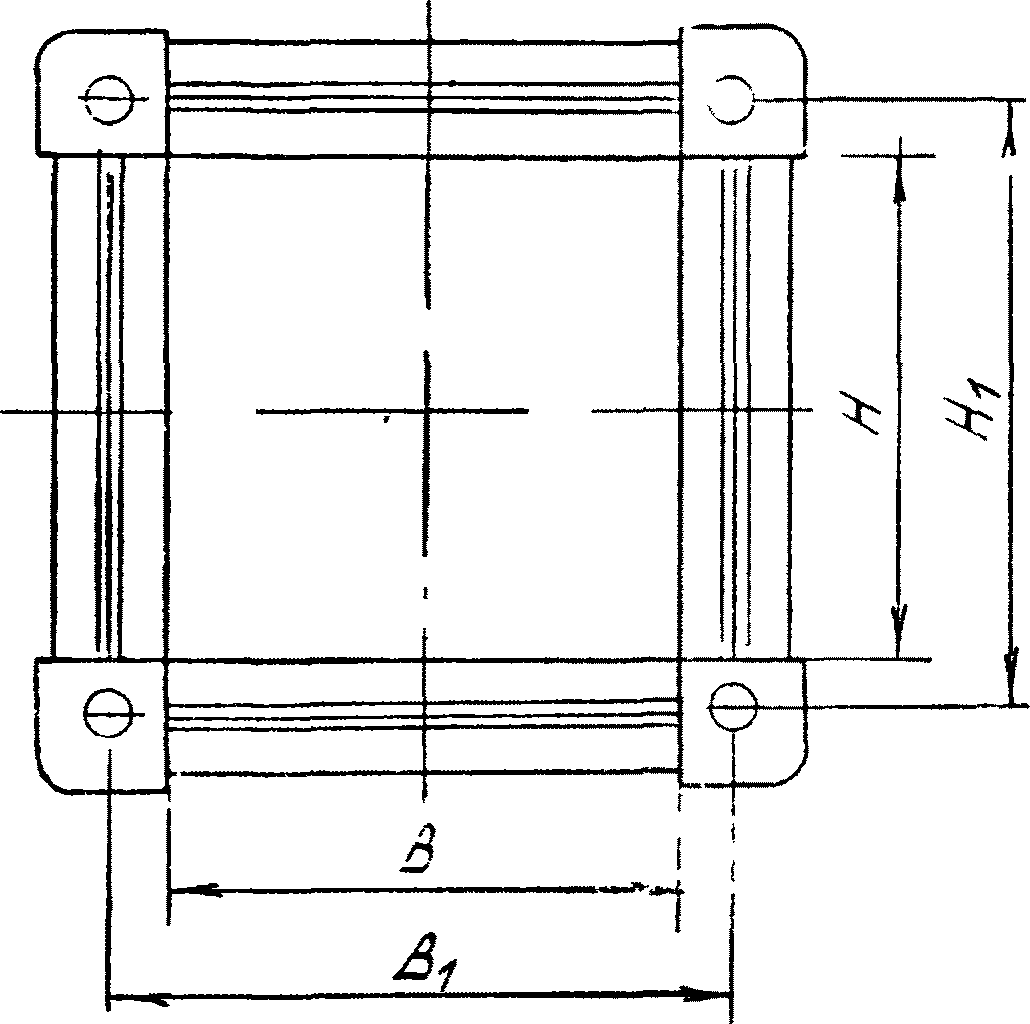

	РАМКА

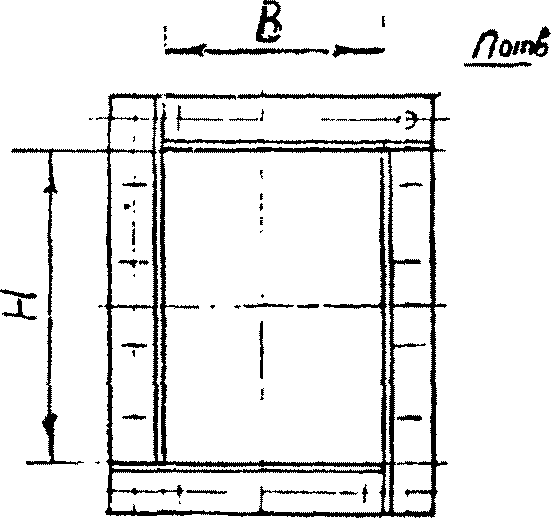

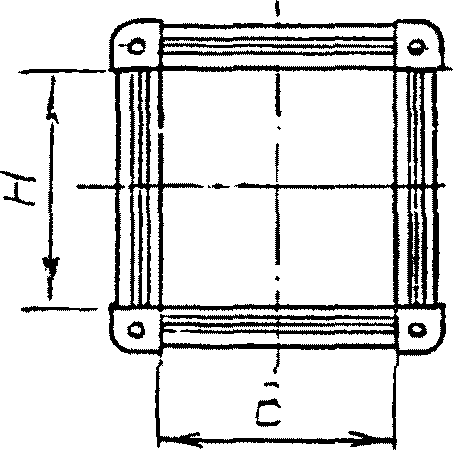

6	Рамка на профильных шинах с поперечными размерами B x H
	ПРЯМОЙ УЧАСТОК ТИП 1

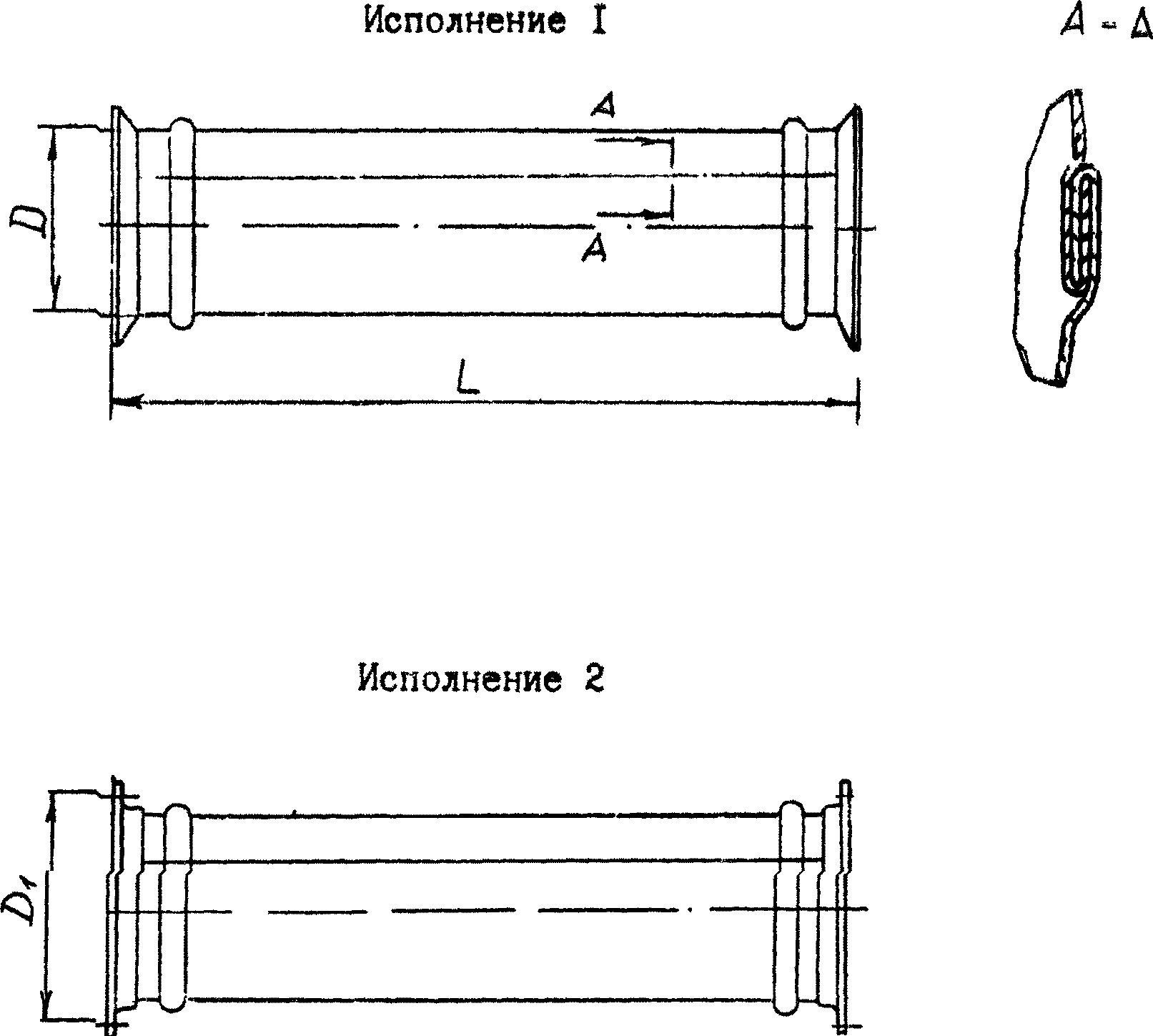

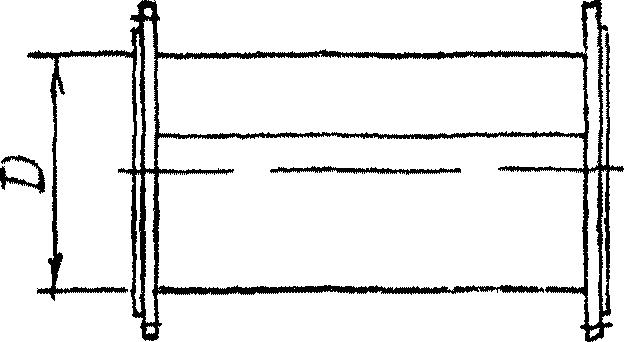

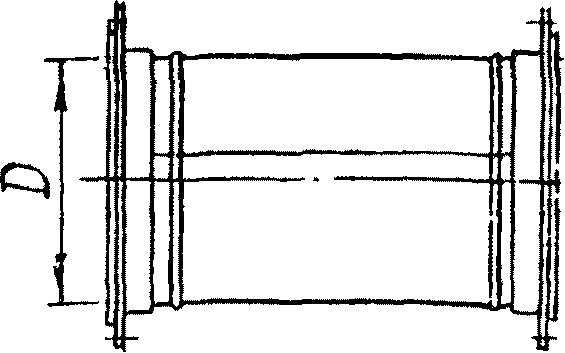

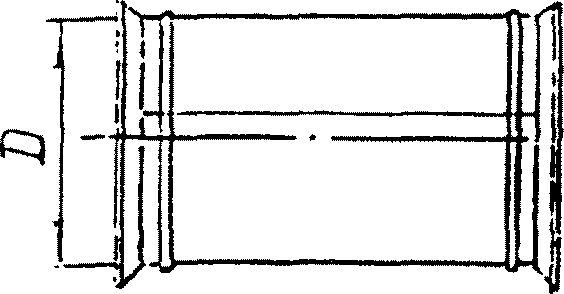

7	Прямой участок на бандажном соединении, фальцевого изготовления, D = 100 — 315 мм, исполнения 1
	Прямой участок на фланцевом соединении, фальцевого изготовления, D = 355 — 1600 мм, исполнения 2

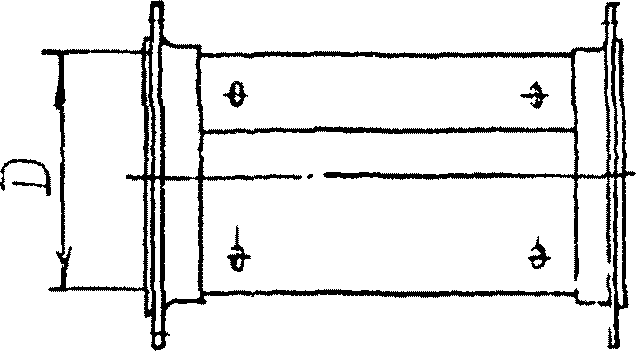

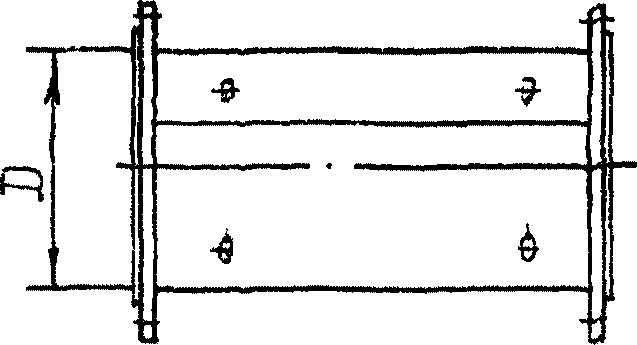

8	Прямой участок на фланцевом соединении, сварной, D = 100 — 200 мм, исполнения 3
	То же, D = 250 — 315 мм, исполнения 4
	То же, D = 355 — 2000 мм, исполнения 5

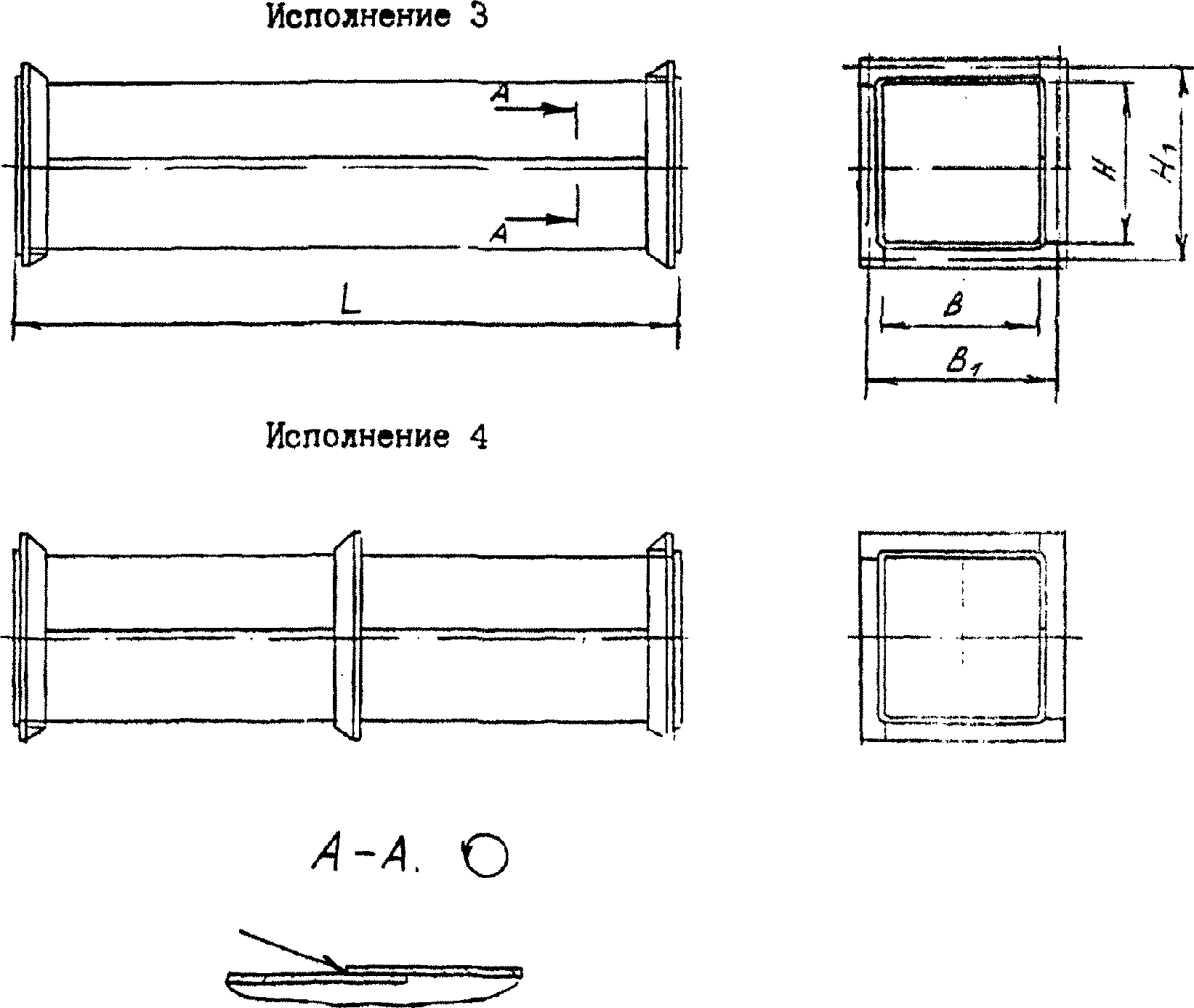

	ПРЯМОЙ УЧАСТОК ТИП 2

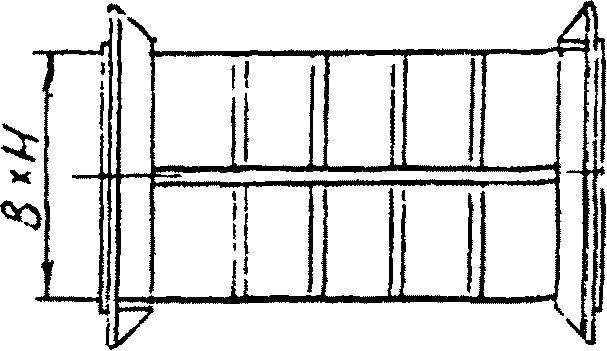

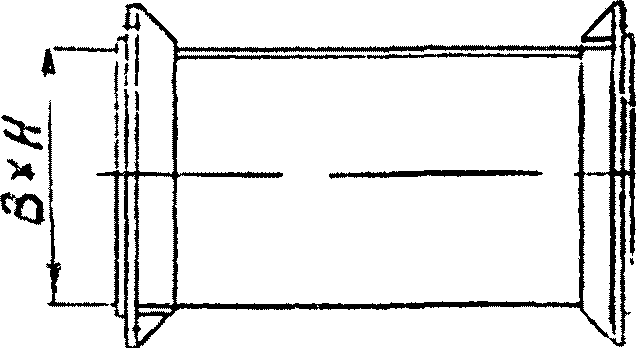

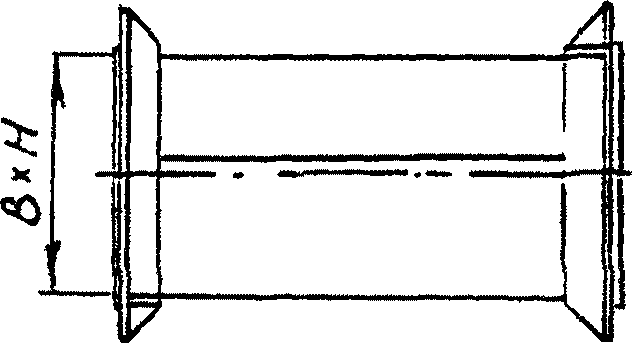

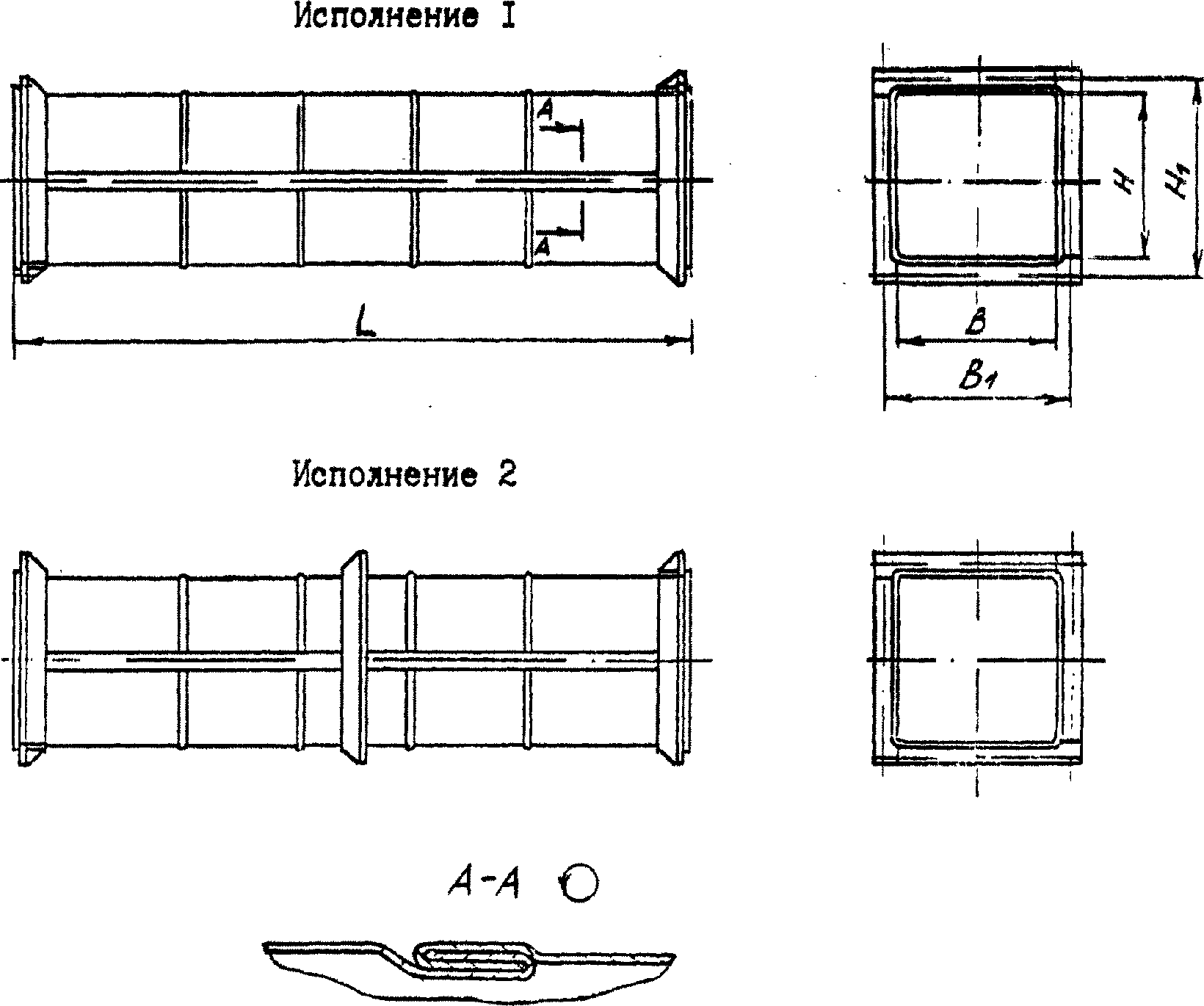

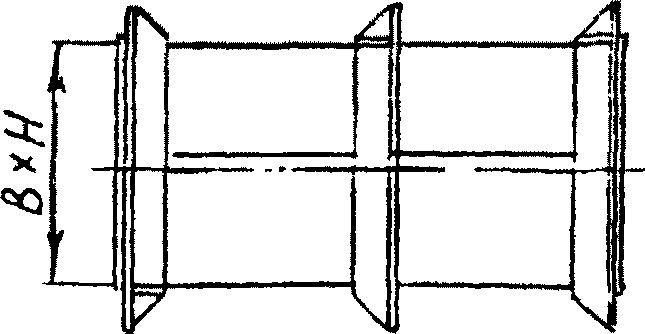

9	Прямой участок на фланцевом соединении, фальцевого изготовления, с поперечными размерами B x H, исполнения 1
	То же, с ребрами жесткости, исполнения 2
10	Прямой участок на фланцевом соединении, сварной, с поперечными размерами B x H, исполнения 3
	То же, с ребрами жесткости, исполнения 4

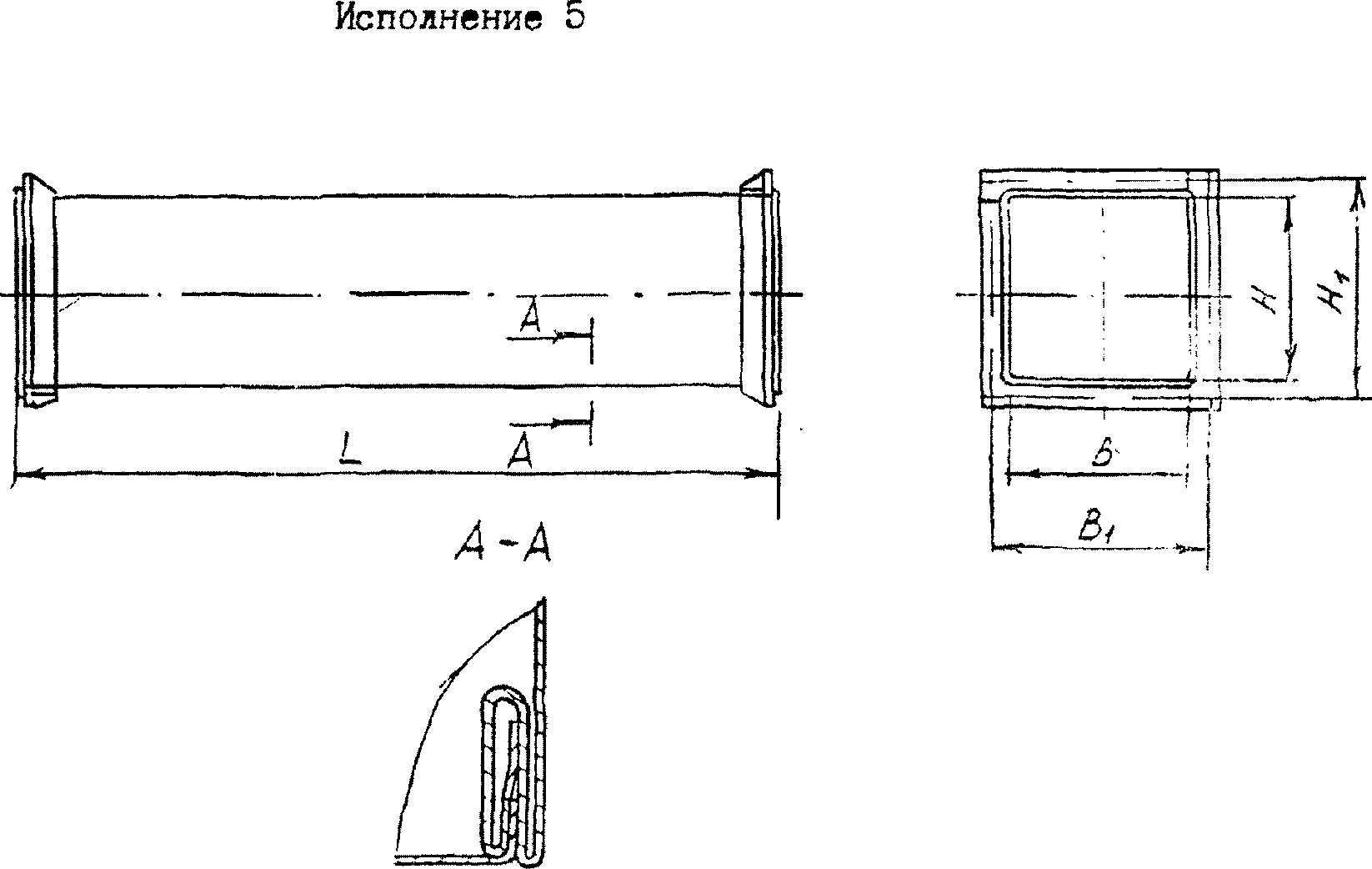

11	Прямой участок на фланцевом соединении, фальцевого изготовления с поперечными размерами B x H, исполнения 5

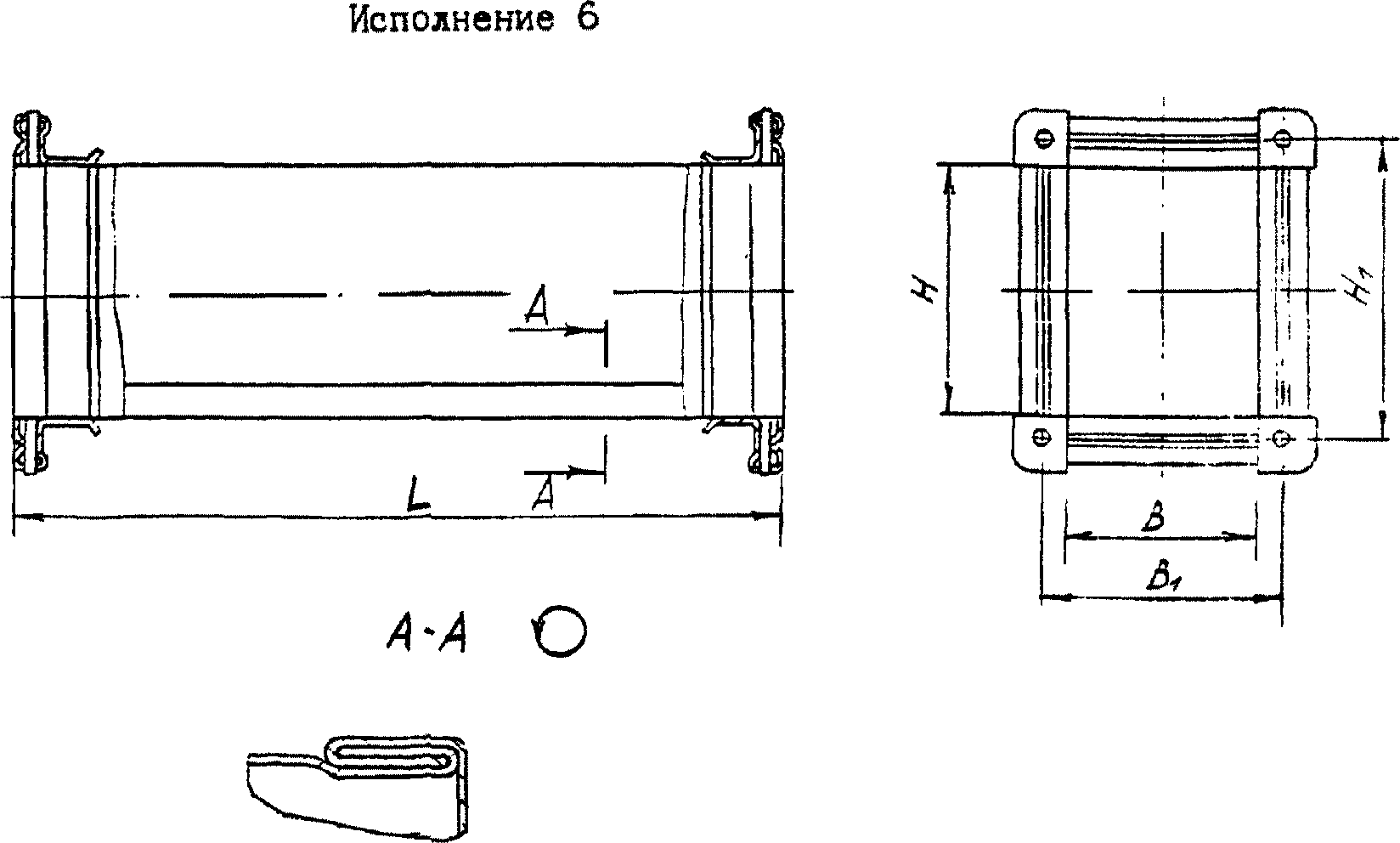

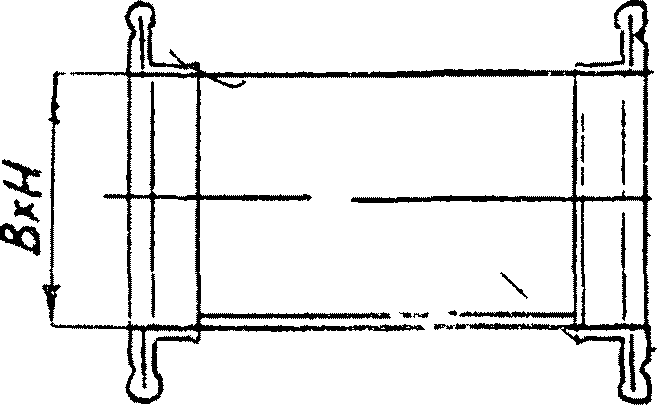

12	Прямой участок, присоединяемый на рамках, фальцевого изготовления с поперечными размерами B x H, исполнения 6
	ОТВОД ТИП 1

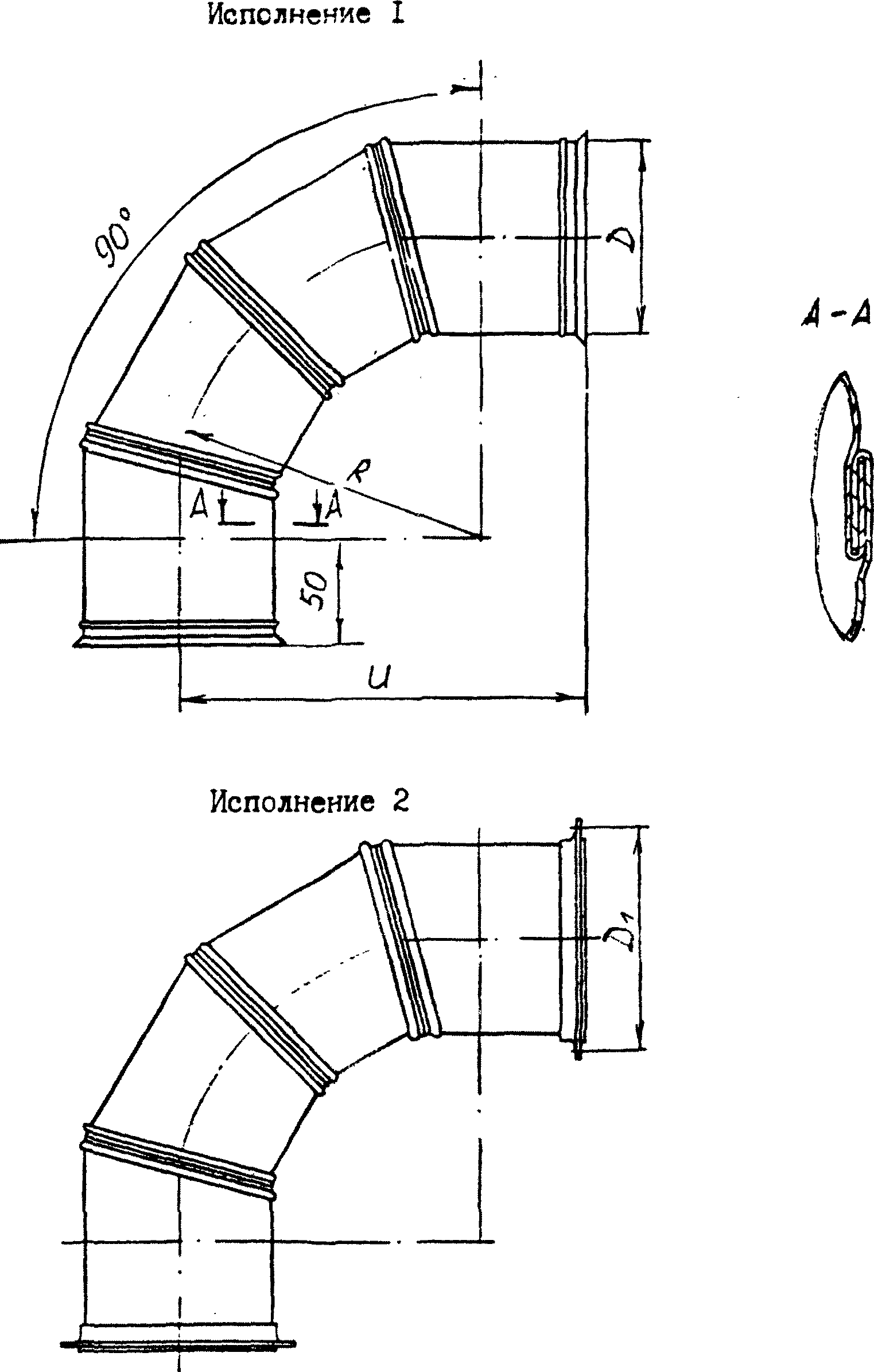

13	Отвод на бандажном соединении, фальцевого изготовления, с центральным углом 90°, D = 100 — 630 мм, исполнения 1
	Отвод на фланцевом соединении, фальцевого изготовления, с центральным углом 90°, D = 710 — 1600 мм, исполнения 2

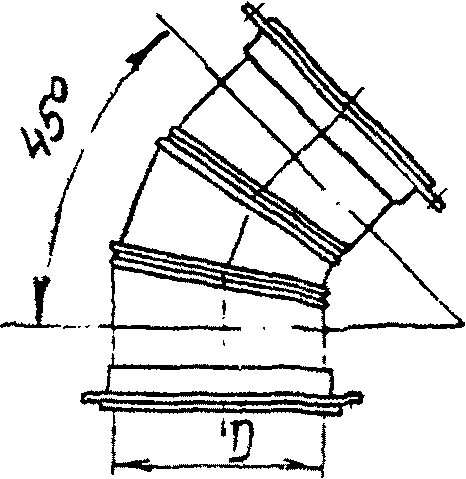

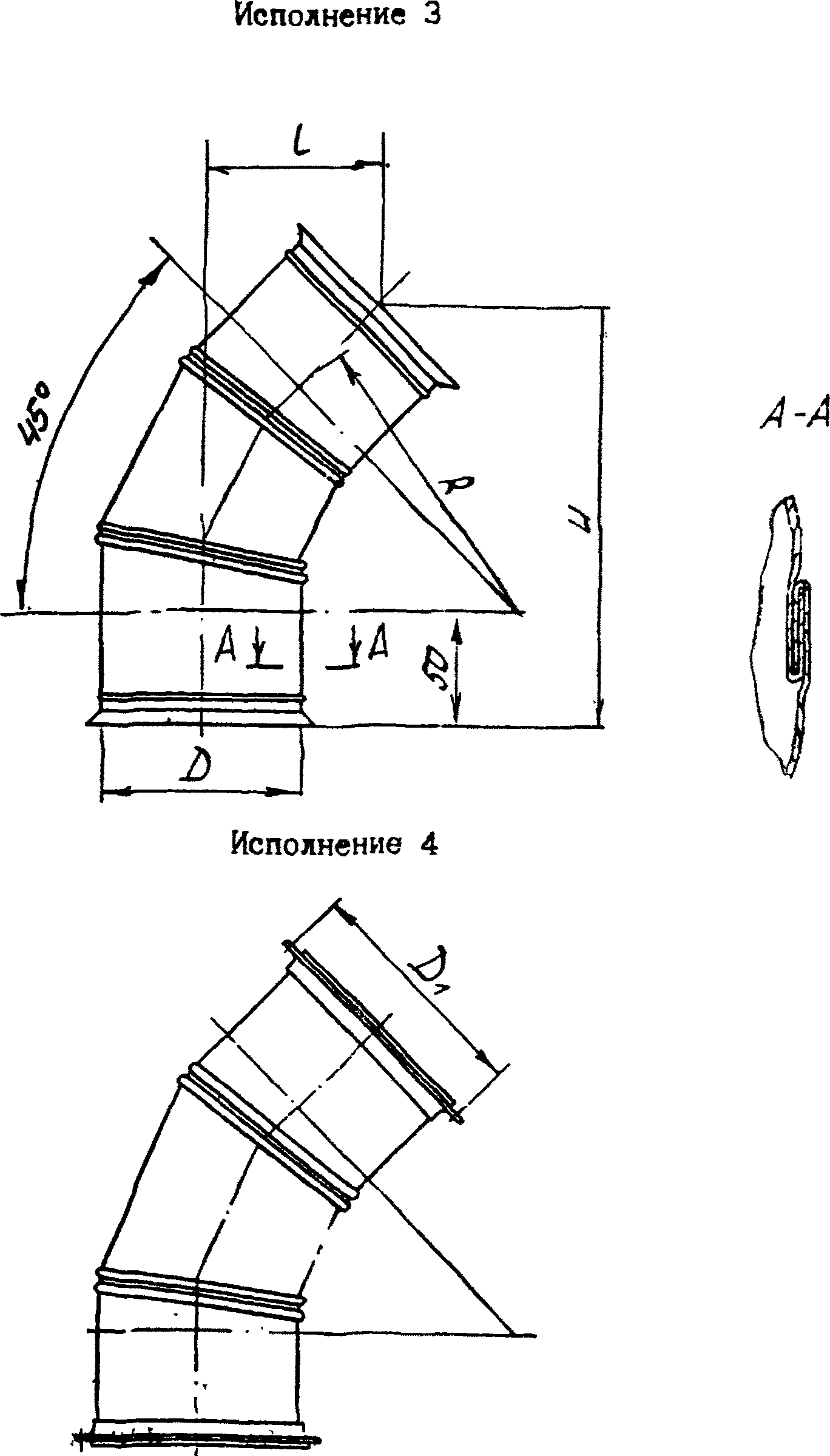

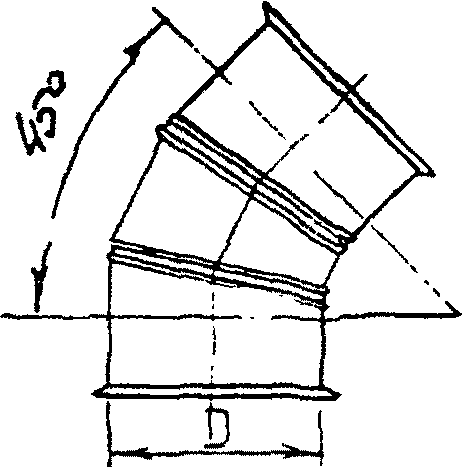

14	Отвод на бандажном соединении, фальцевого изготовления, с центральным углом 45°, D = 100 — 315 мм, исполнения 3
	Отвод на фланцевом соединении, фальцевого изготовления, с центральным углом 45°, D = 355 — 1600 мм, исполнения 4

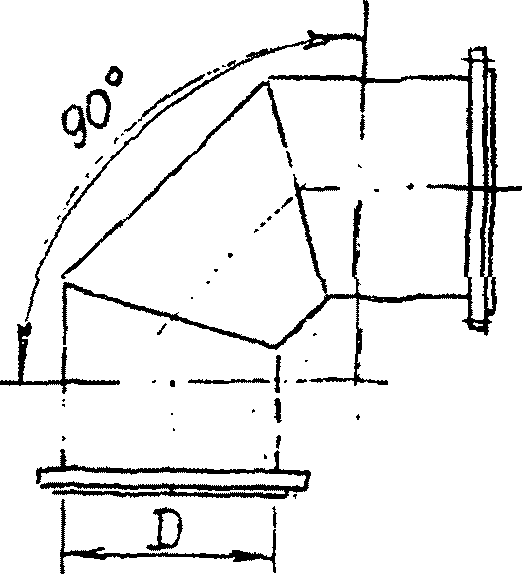

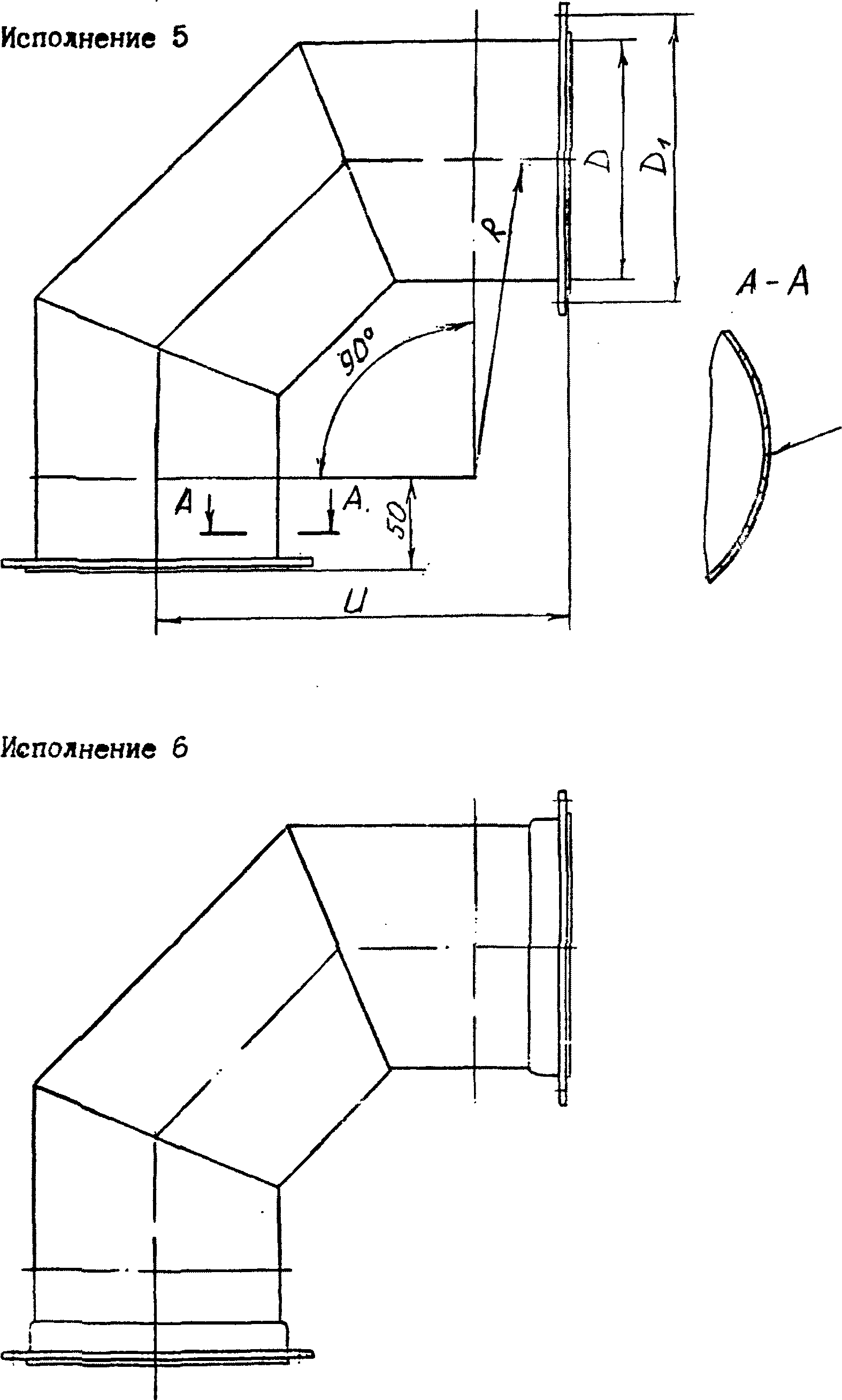

15	Отвод на фланцевом соединении, сварной, с центральным углом 90°, D = 100 — 315 мм, исполнения 5
	То же, D = 355 — 2000 мм, исполнения 6

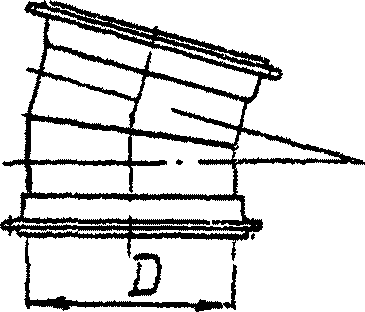

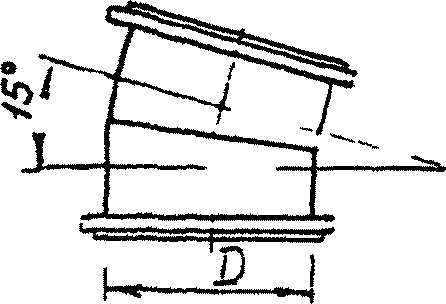

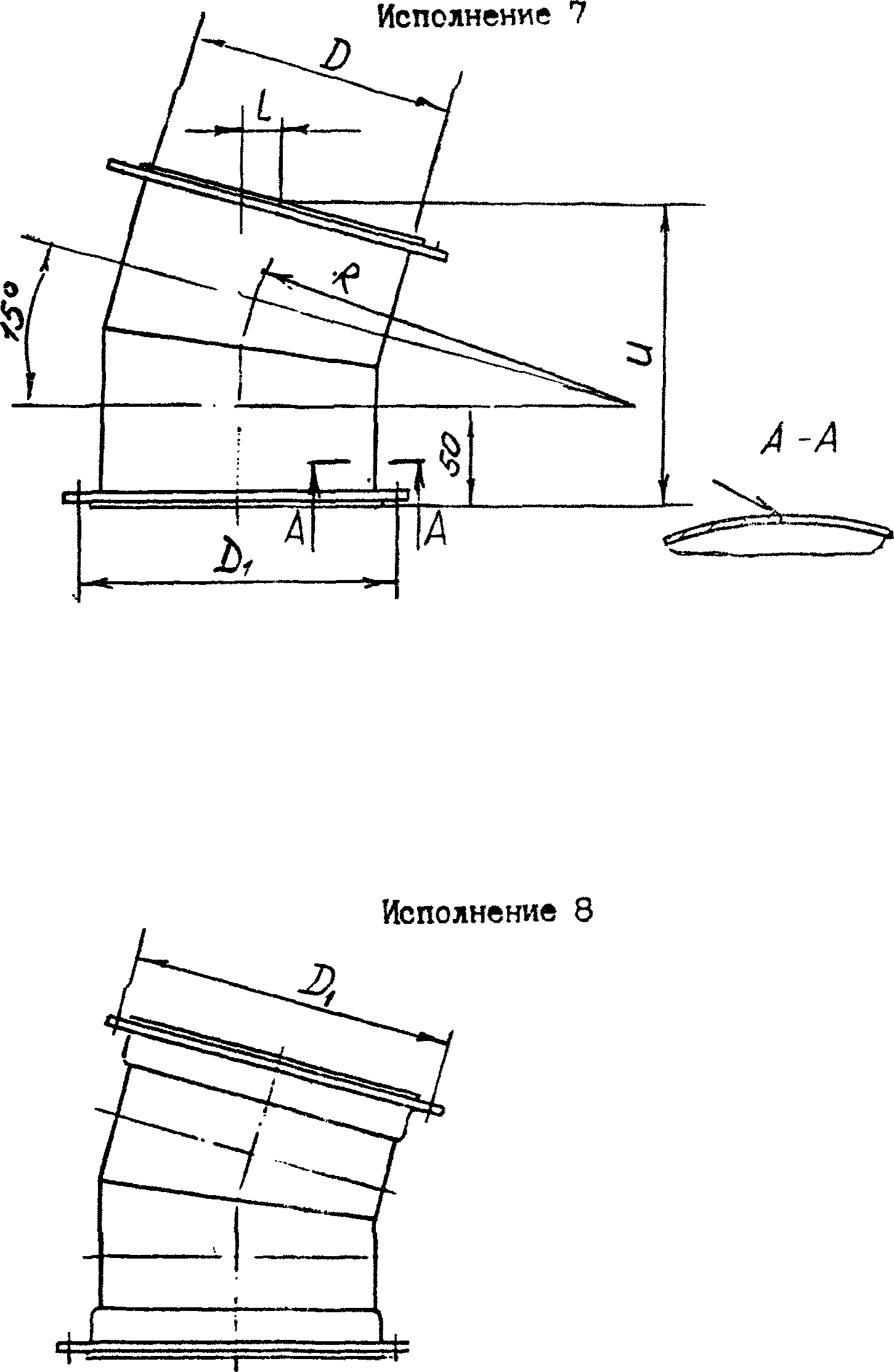

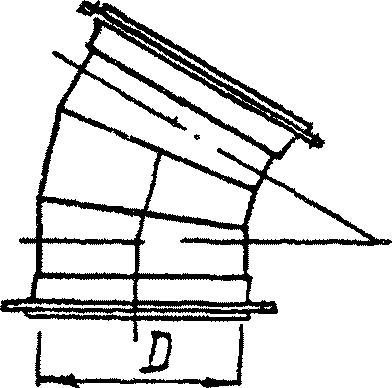

16	Отвод на фланцевом соединении, сварной, с центральным углом 15°, D = 100 — 315 мм, исполнения 7
	То же, D = 355 — 2000 мм, исполнения 8

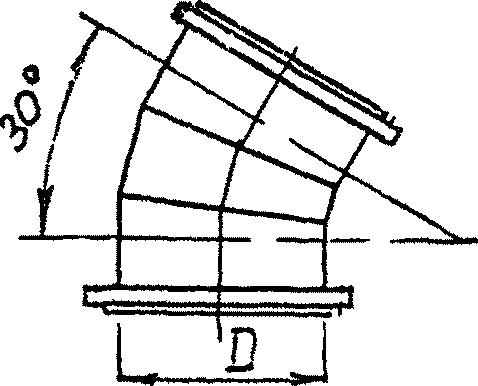

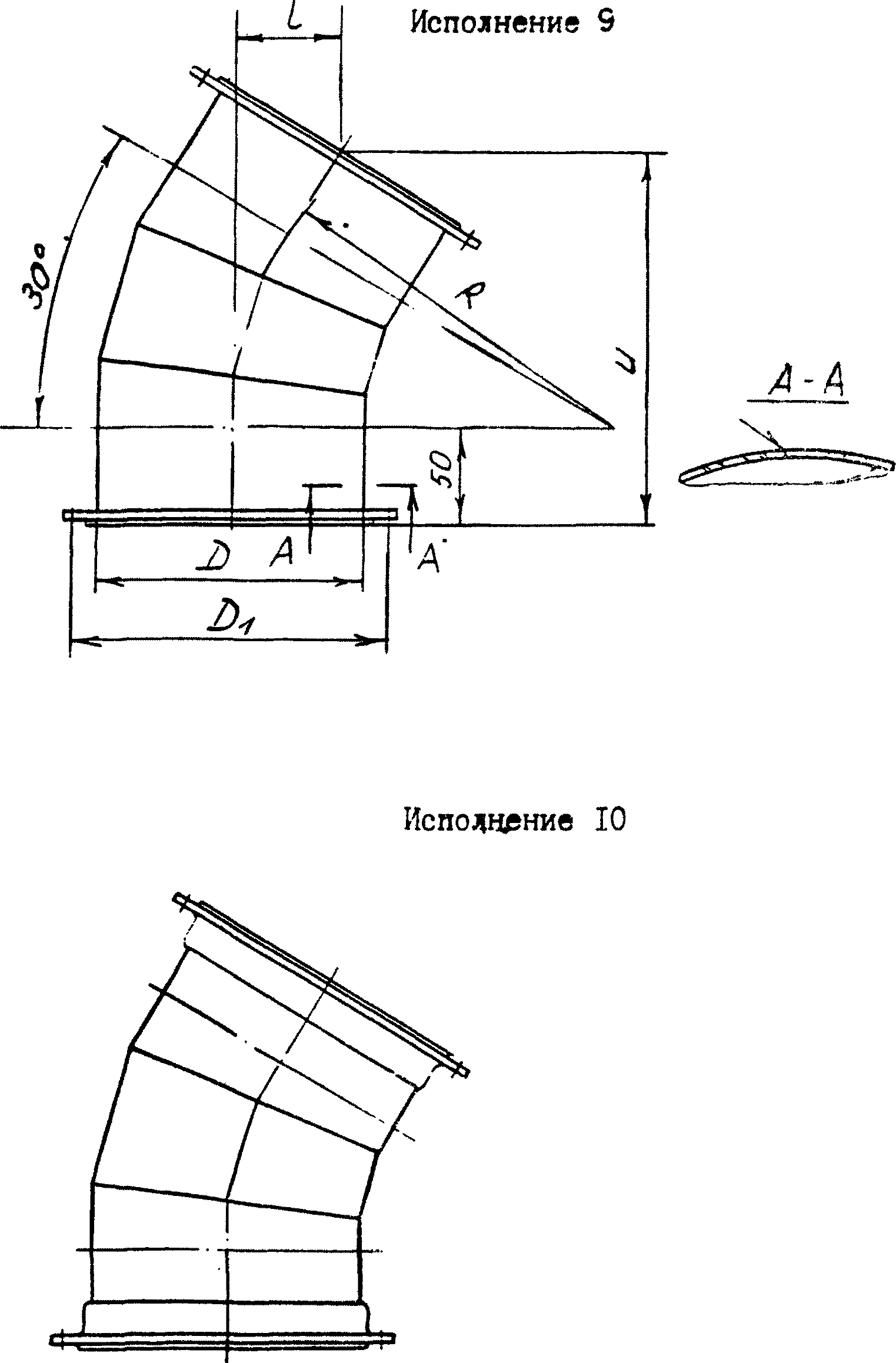

17	Отвод на фланцевом соединении, сварной, с центральным углом 30°, D = 100 — 315 мм, исполнения 9
	То же, D = 355 — 2000 мм, исполнения 10

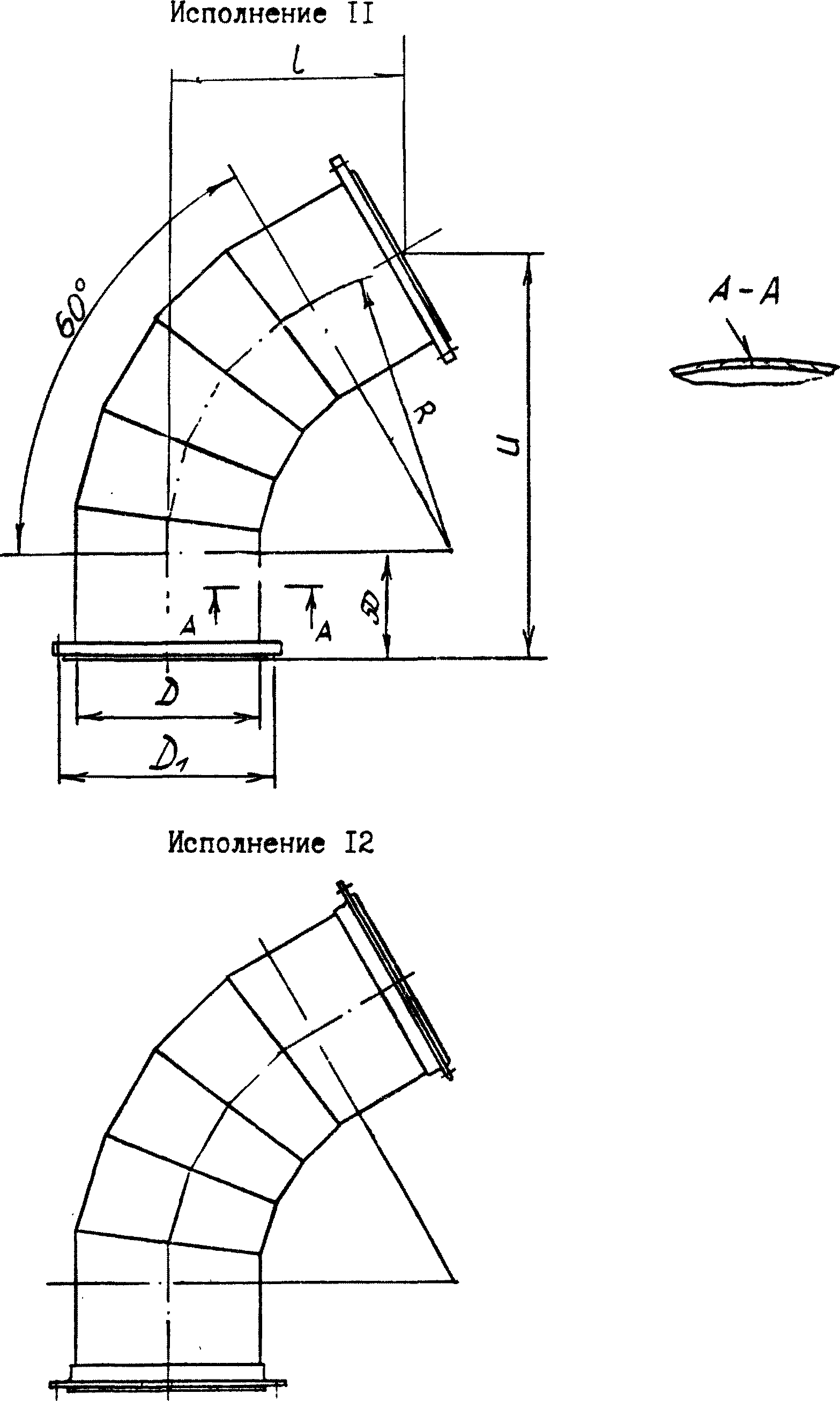

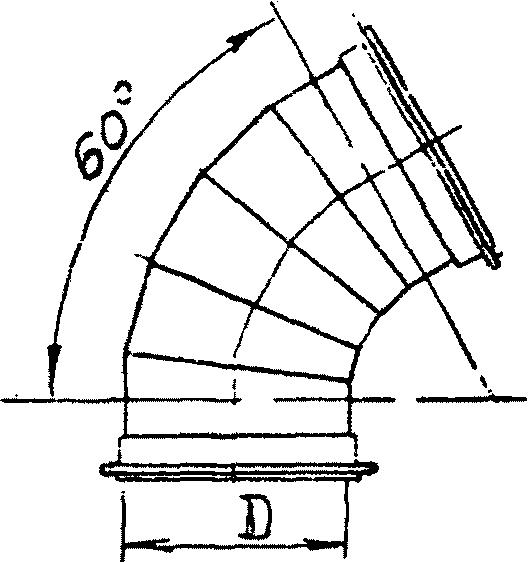

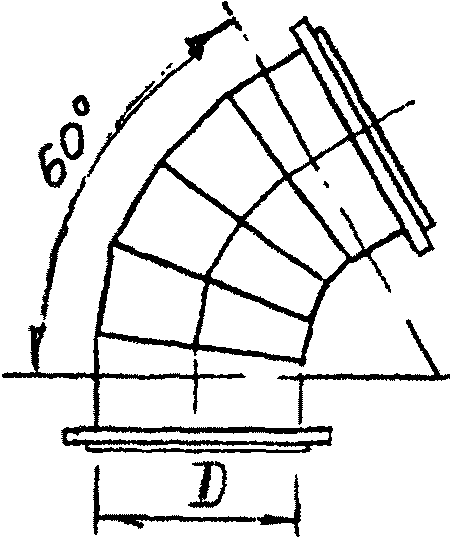

18	Отвод на фланцевом соединении, сварной, с центральным углом 60°, D = 100 — 315 мм, исполнения 11
	Отвод на фланцевом соединении, сварной, с центральным углом 60°, D = 355 — 2000 мм, исполнения 12

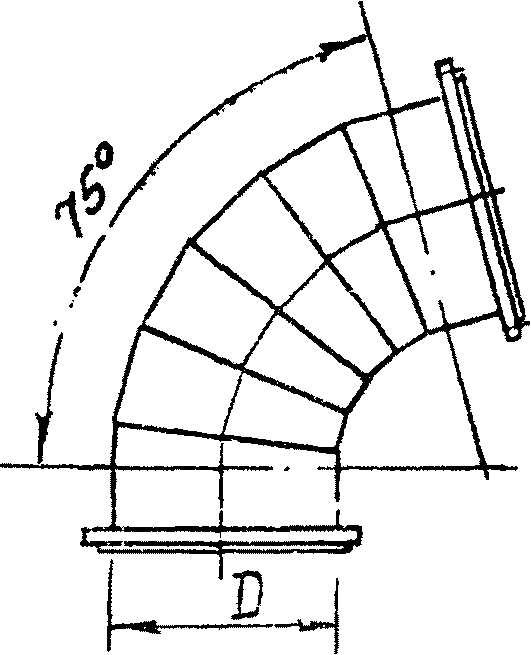

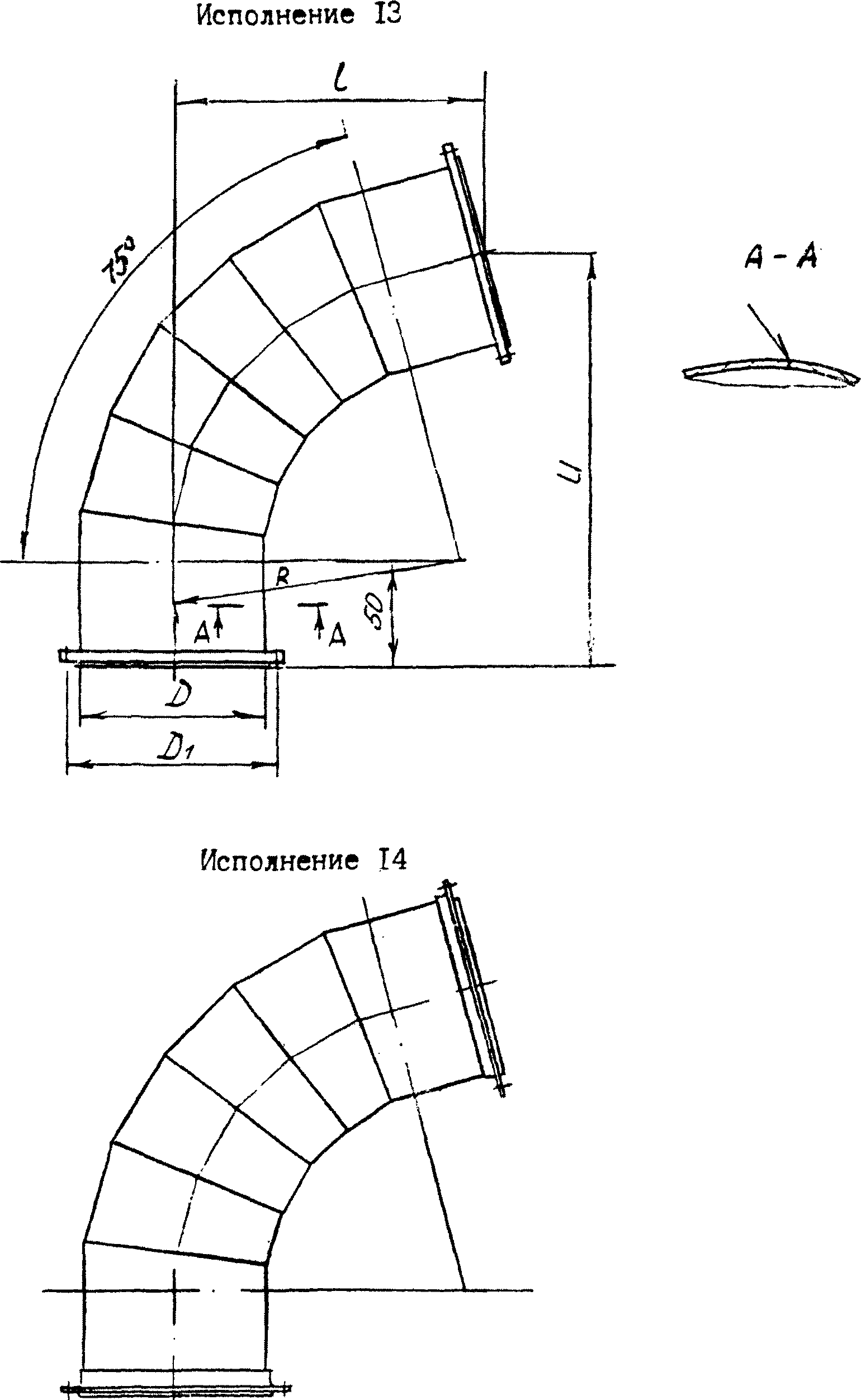

19	Отвод на фланцевом соединении, сварной, с центральным углом 75°, D = 100 — 315 мм, исполнения 13
	То же, D = 355 — 2000 мм, исполнения 14

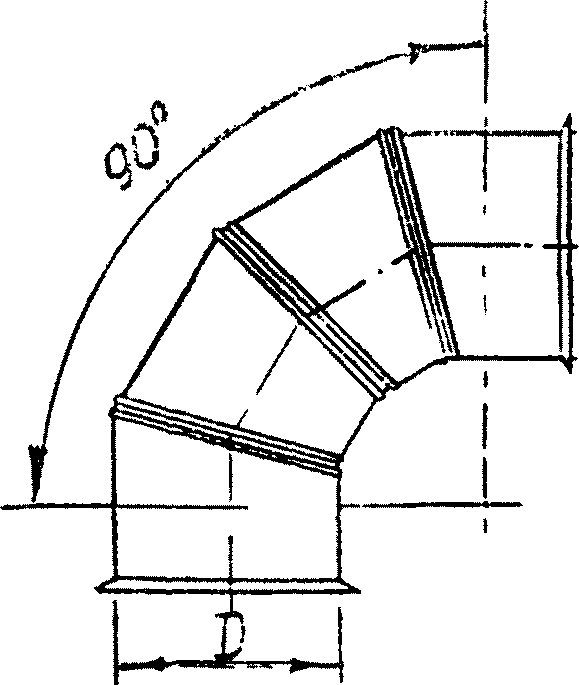

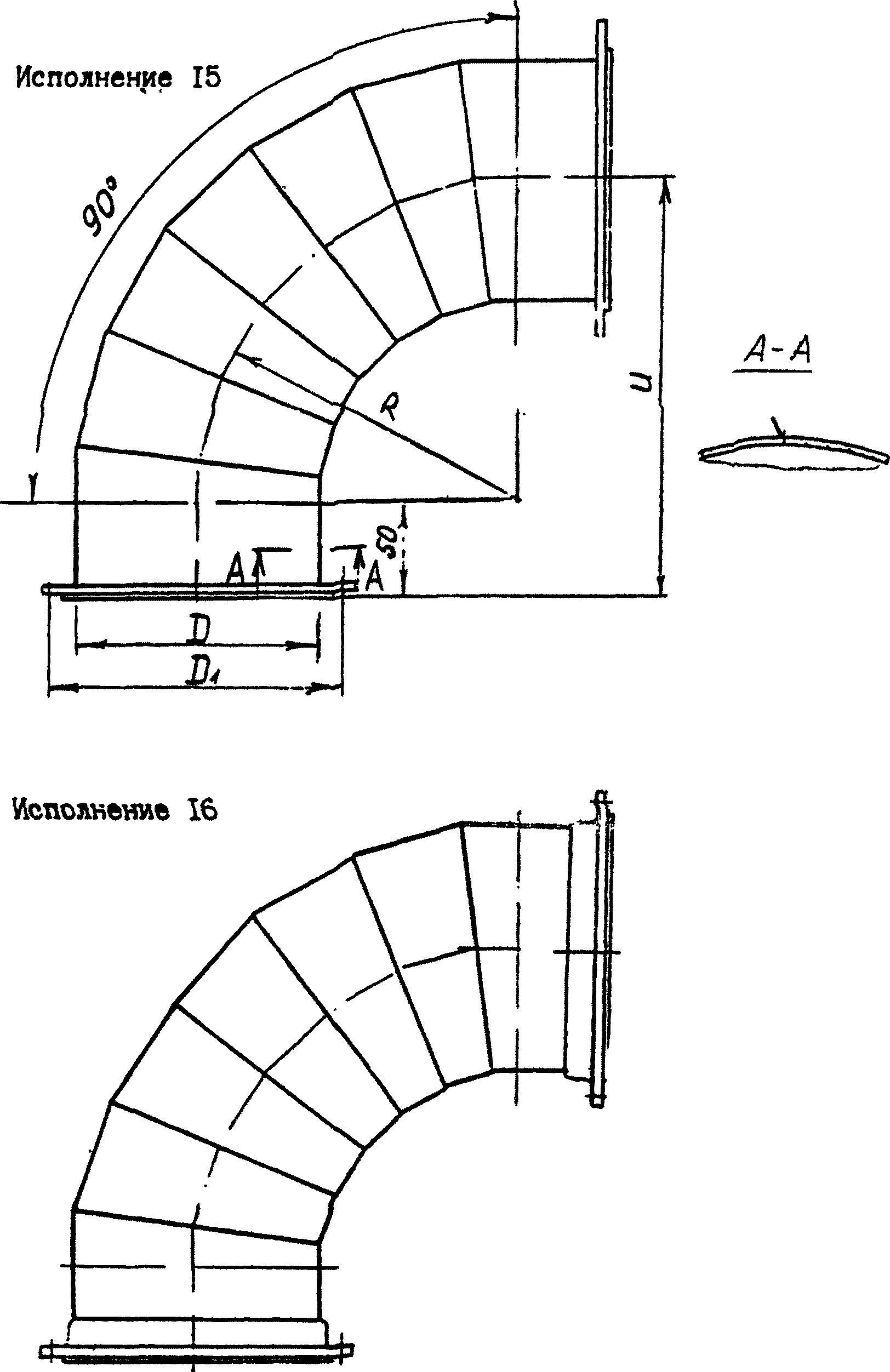

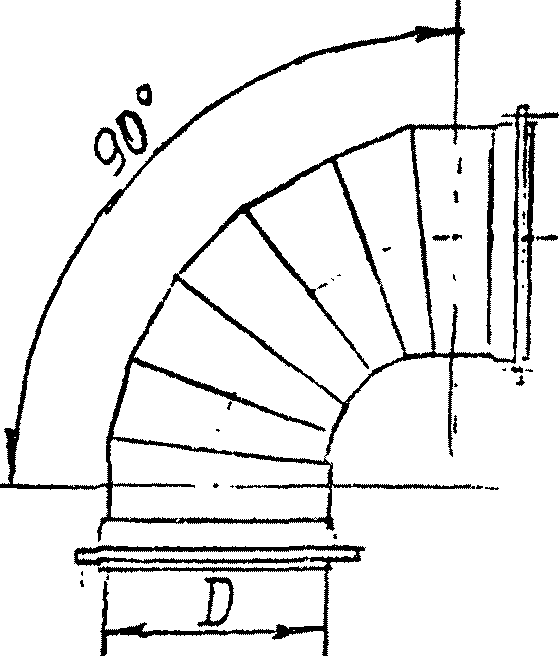

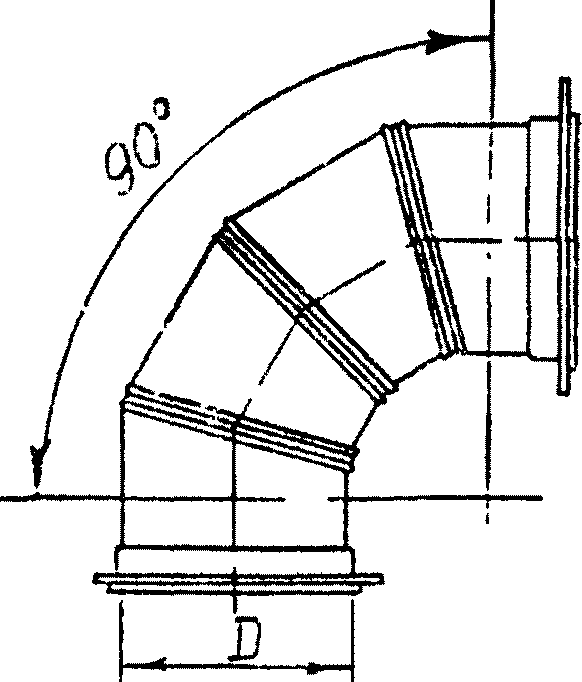

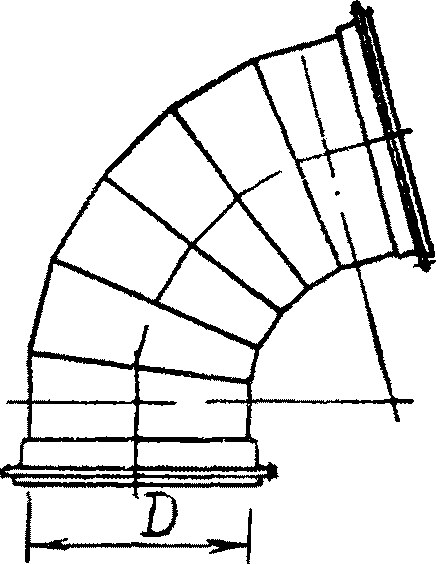

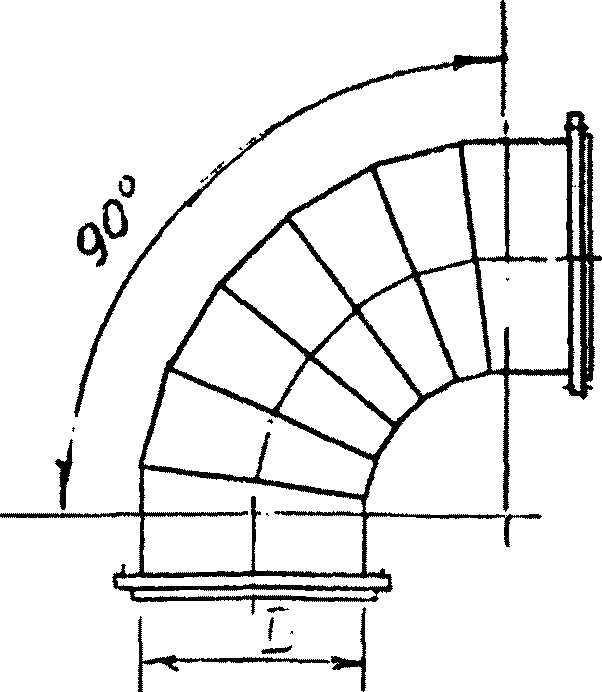

20	Отвод на фланцевом соединении, сварной, с центральным углом 90°, D = 100 — 315 мм, исполнения 15
	Отвод на фланцевом соединении, сварной, с центральным углом 90°, D = 355 — 2000 мм, исполнения 16

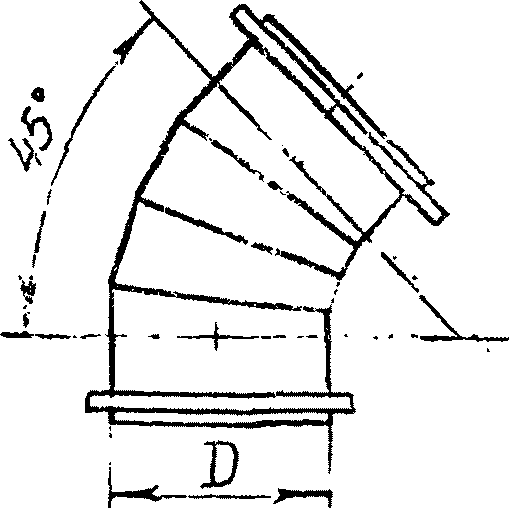

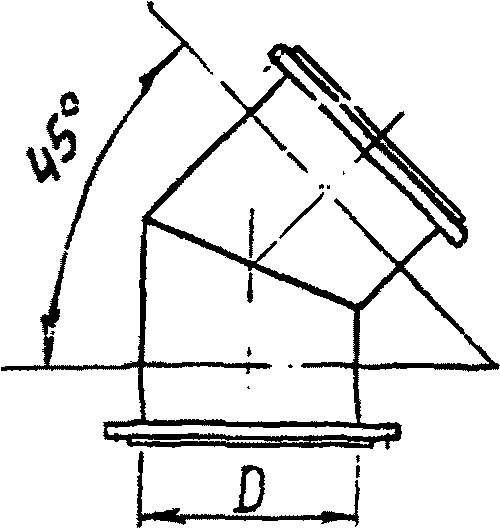

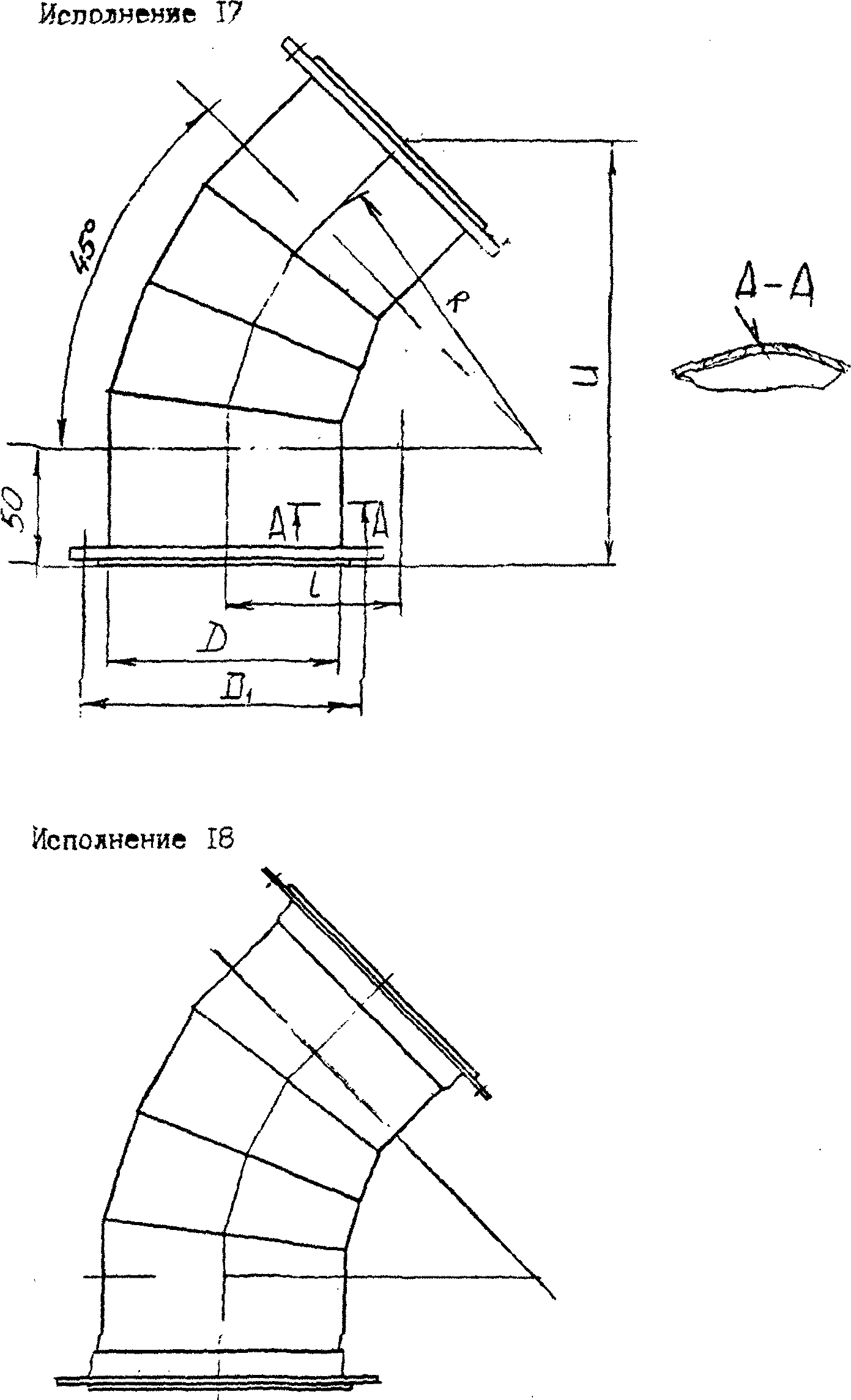

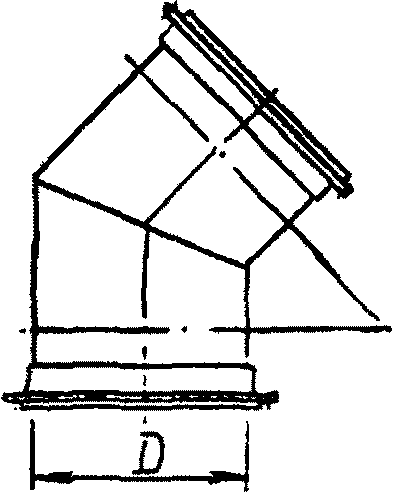

21	Отвод на фланцевом соединении, сварной, с центральным углом 45°, D = 100 — 315 мм, исполнения 17
	То же, D = 355 — 2000 мм, исполнения 18

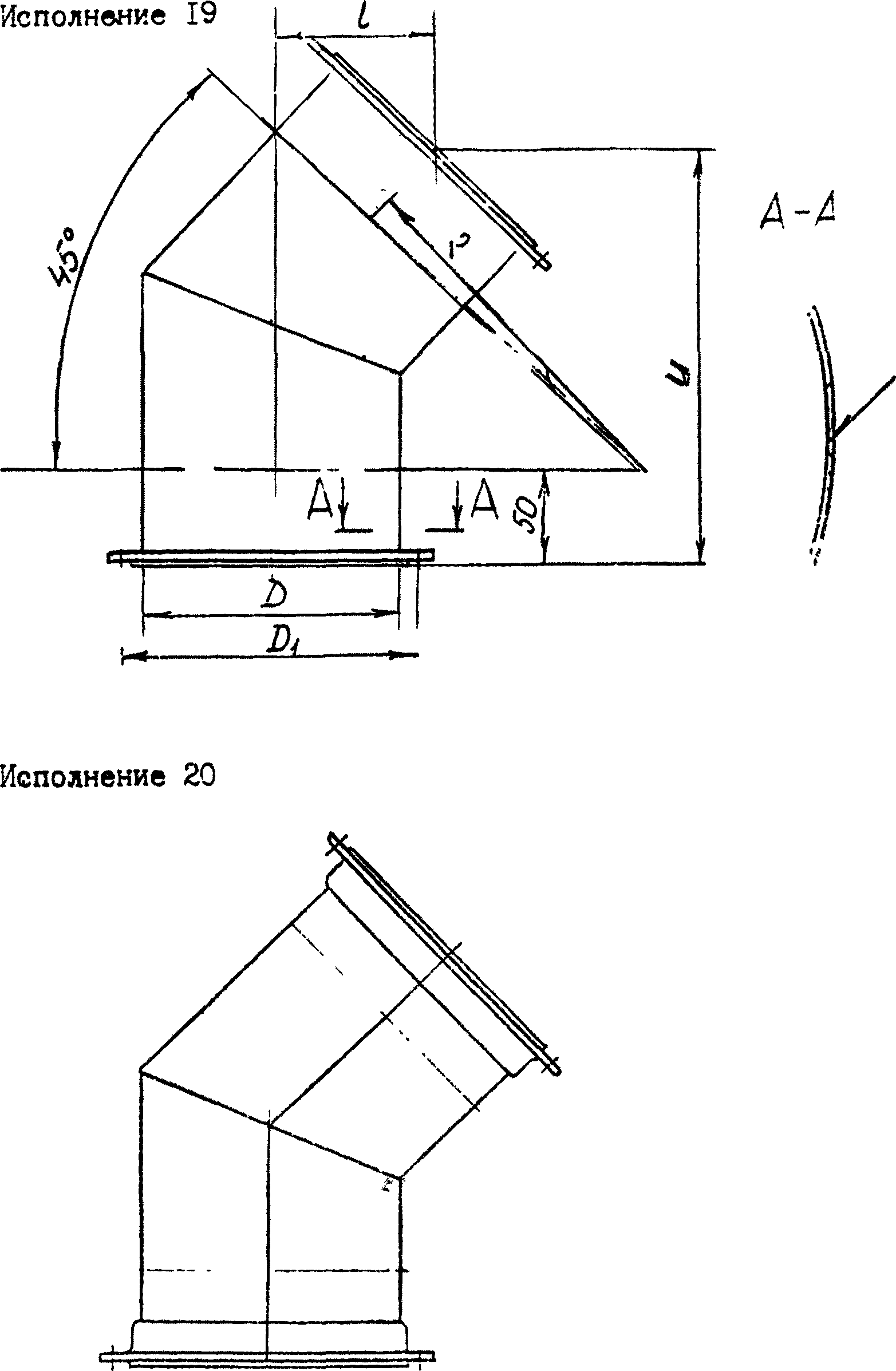

22	Отвод на фланцевом соединении, сварной, с центральным углом 45°, D = 100 — 315 мм, исполнения 19
	То же, D = 355 — 2000 мм, исполнения 20

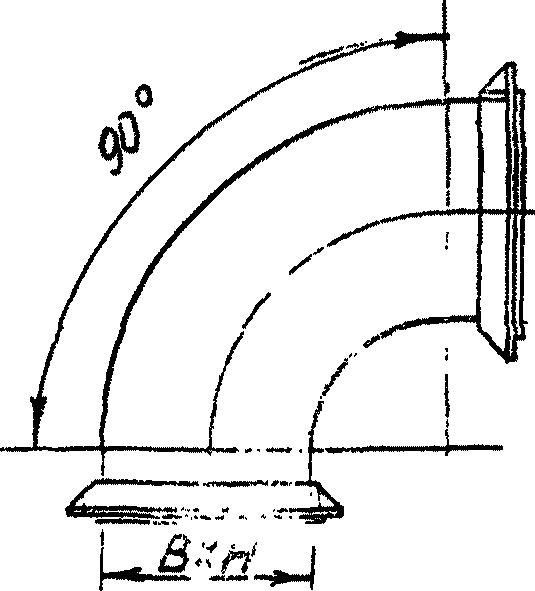

	ОТВОД ТИП 2

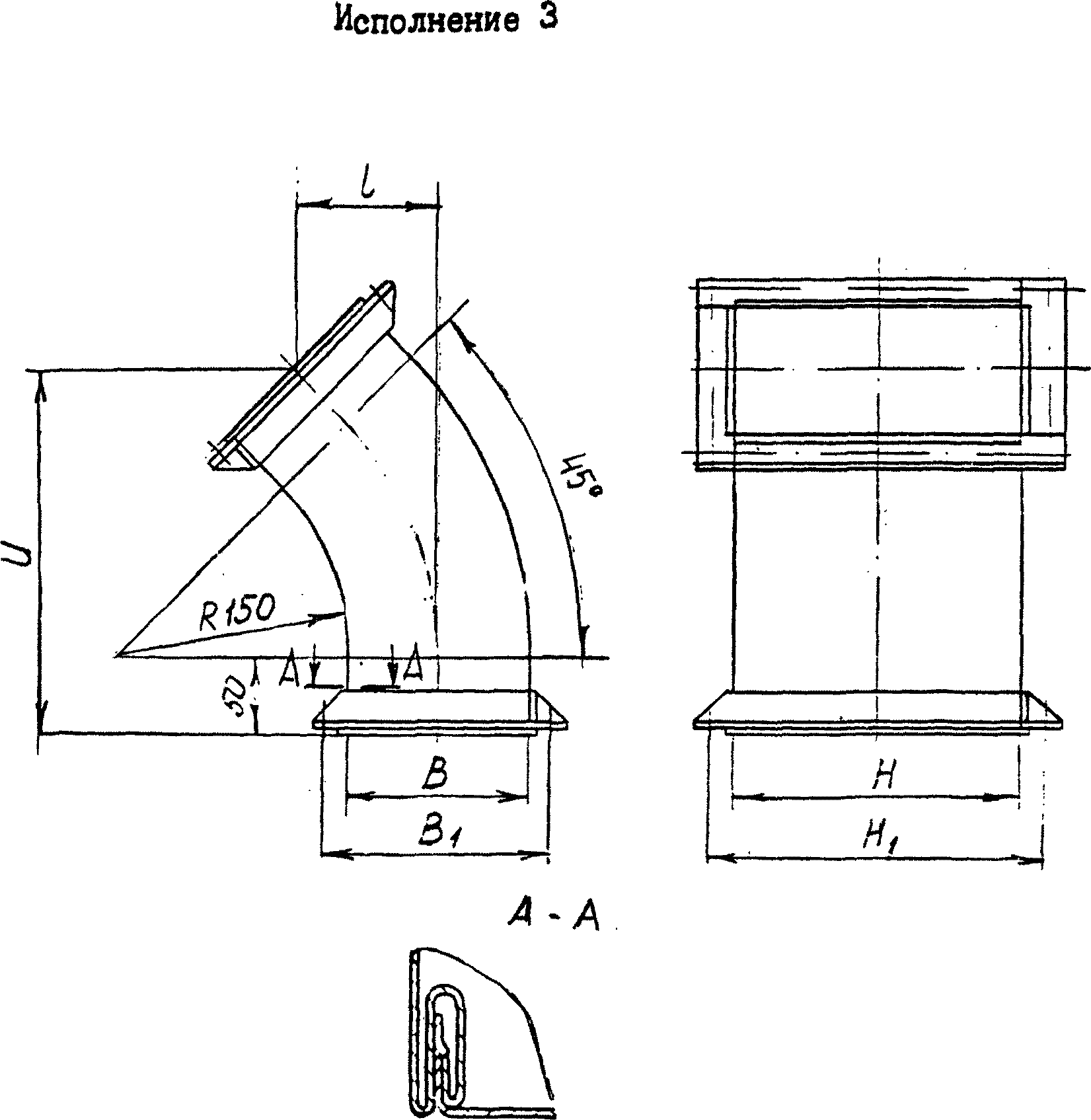

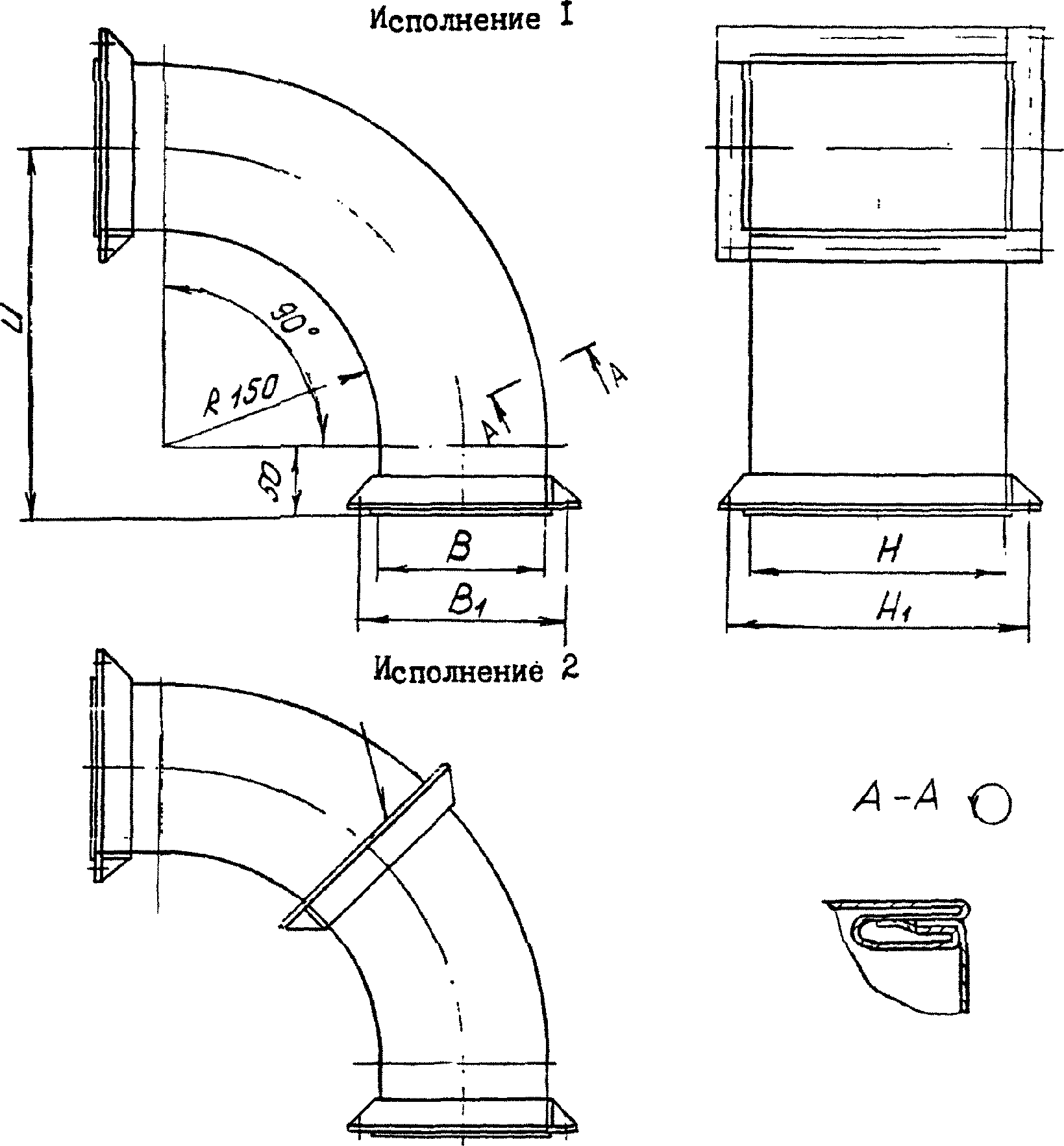

23	Отвод на фланцевом соединении, фальцевого изготовления, с центральным углом 90°, с поперечными размерами B x H, исполнения 1
	То же, с ребрами жесткости, исполнения 2
24	Отвод на фланцевом соединении, фальцевого изготовления, с центральным углом 45°, с поперечными размерами B x H, исполнения 3

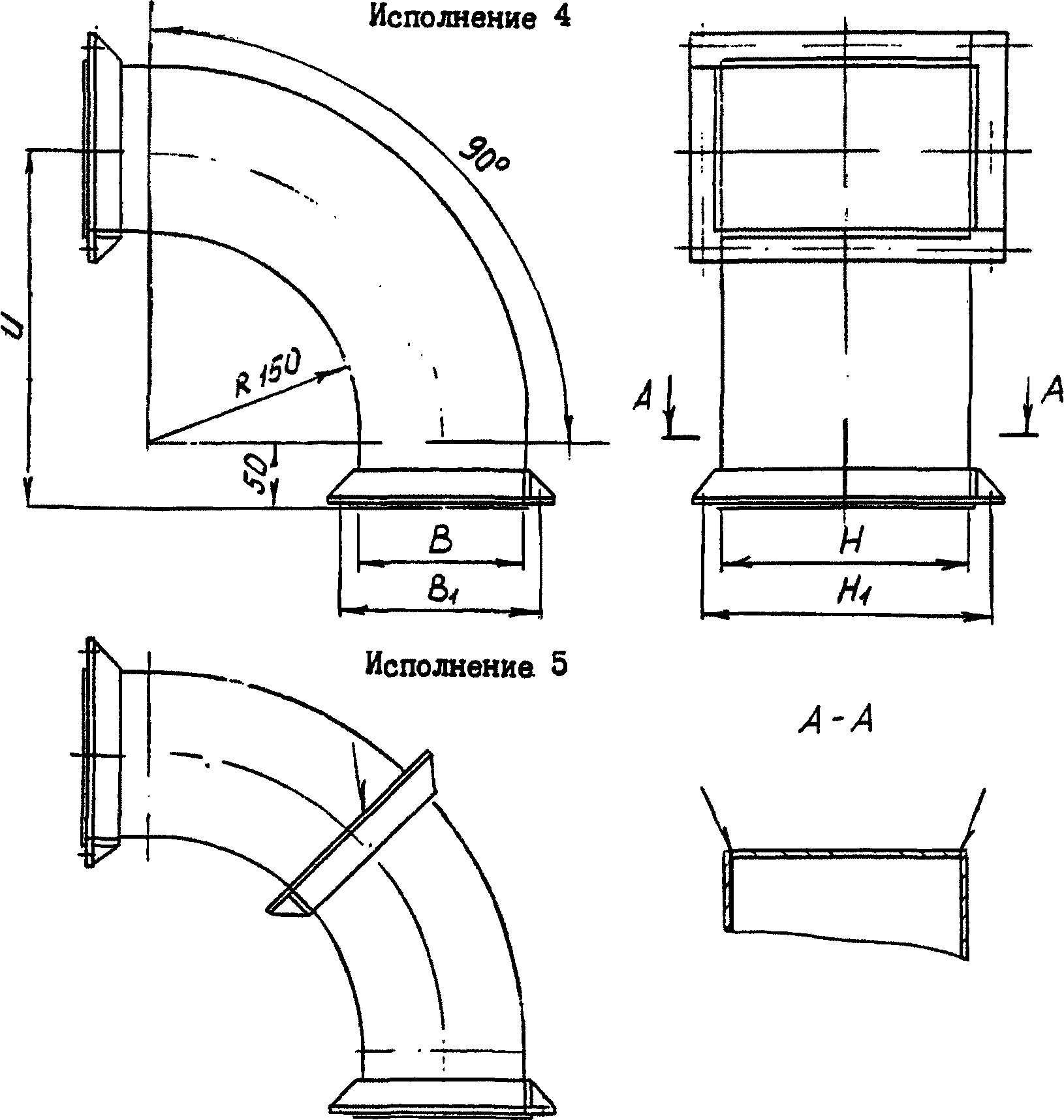

25	Отвод на фланцевом соединении, сварной, с центральным углом 90°, с поперечными размерами B x H, исполнения 4
	То же, с ребрами жесткости, исполнения 5

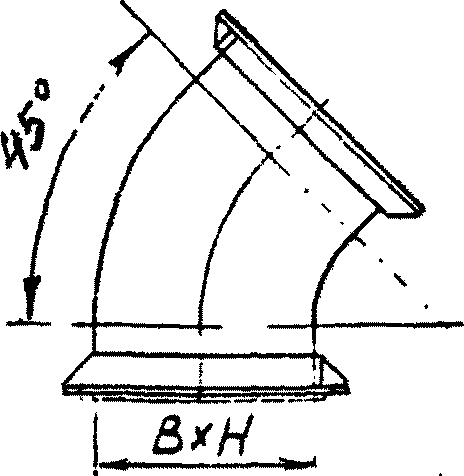

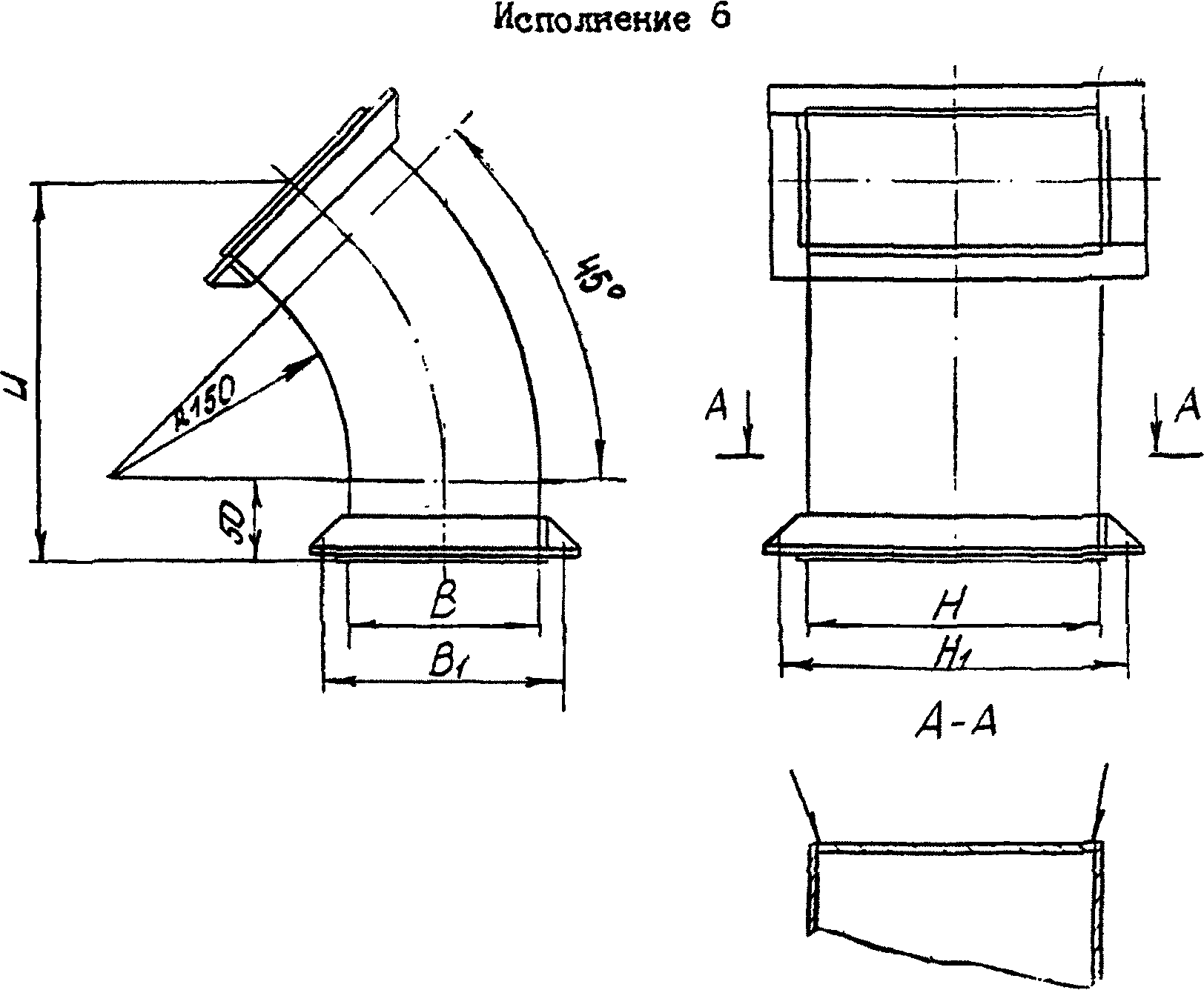

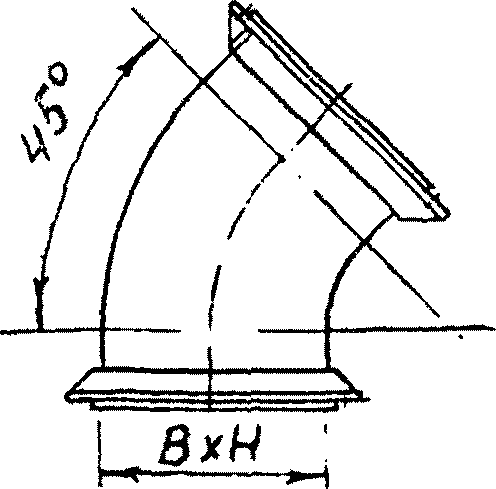

26	Отвод на фланцевом соединении, сварной, с центральным углом 45°, с поперечными размерами B x H, исполнения 6

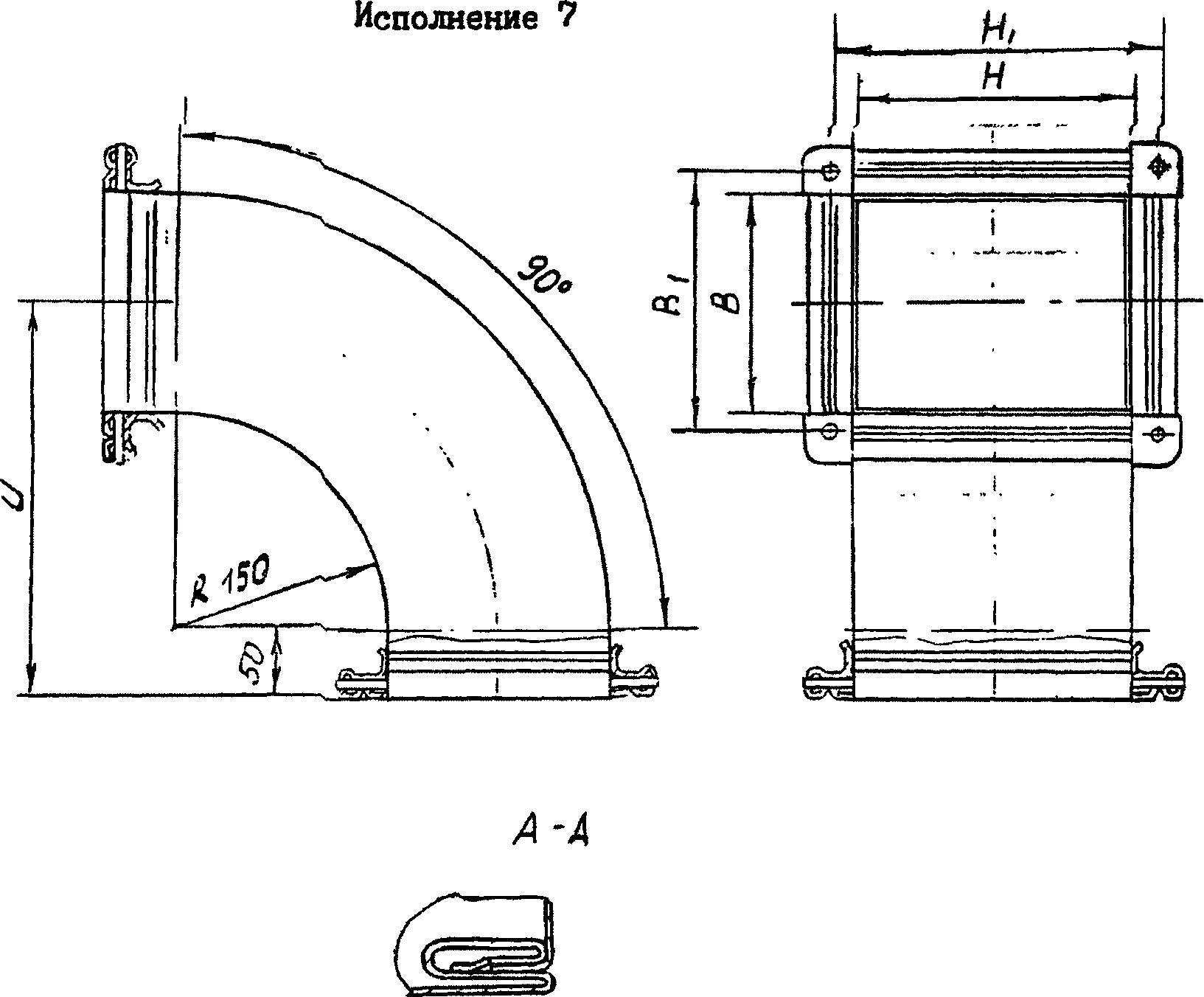

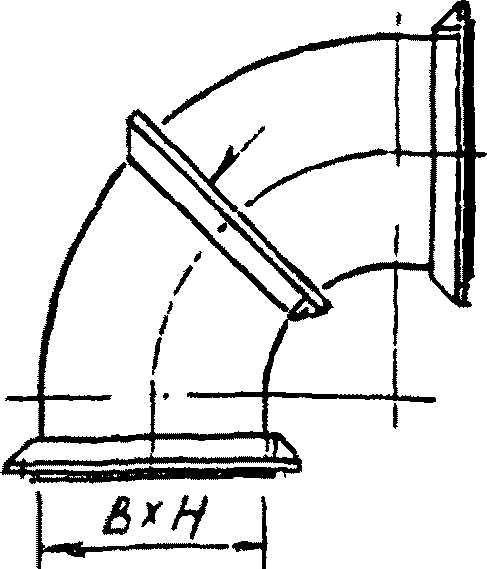

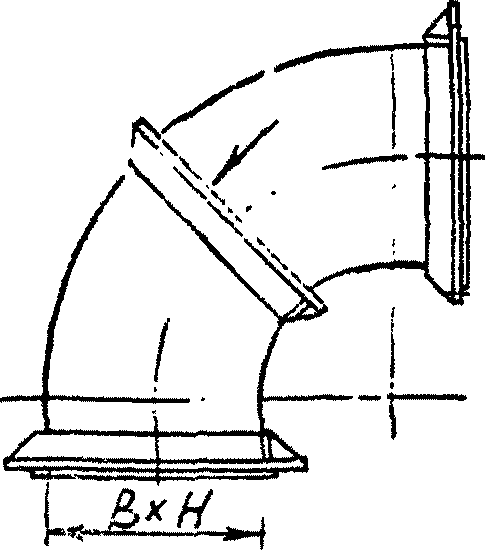

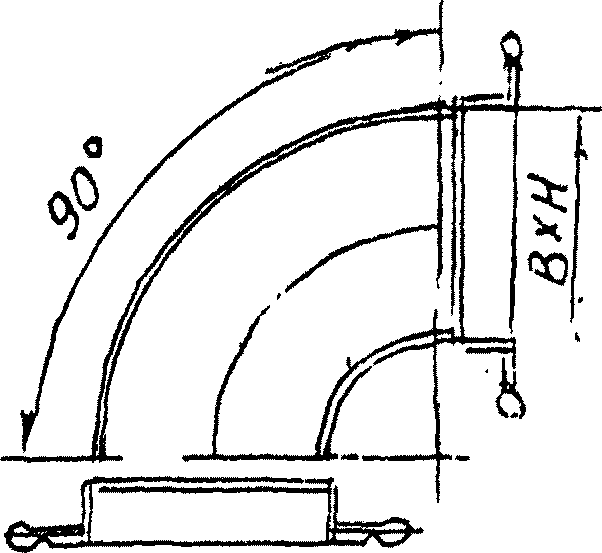

27	Отвод, соединяемый на рамках, фальцевого изготовления, с центральным углом 90°, с поперечными размерами B x H, исполнения 7

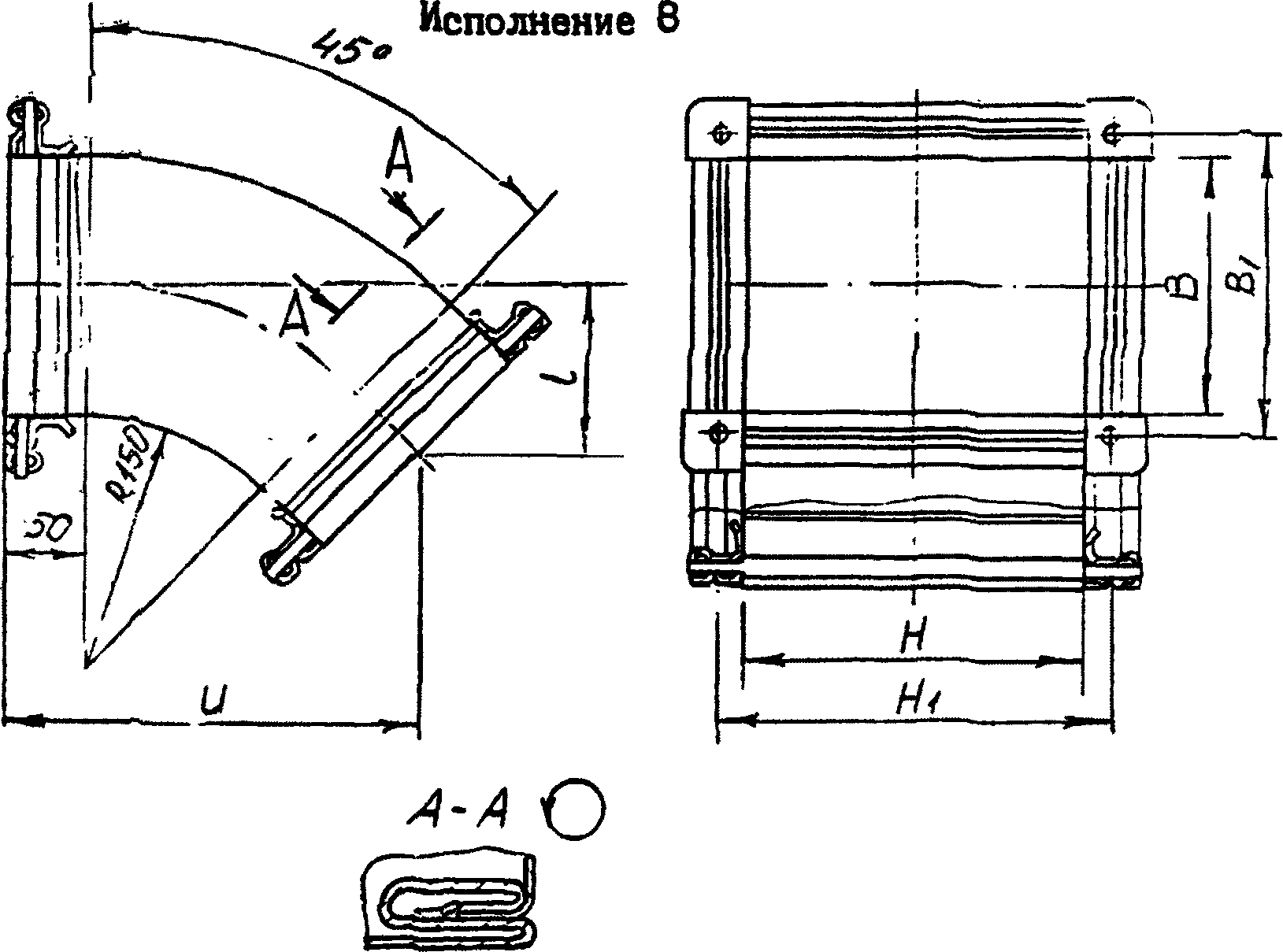

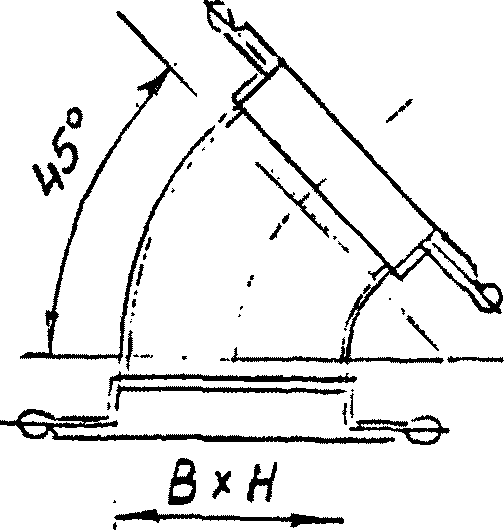

28	Отвод, соединяемый на рамках, фальцевого изготовления, с центральным углом 45°, с поперечными размерами B x H, исполнения 8

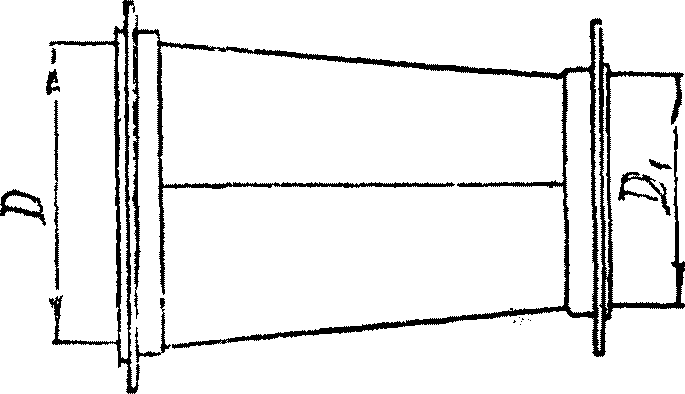

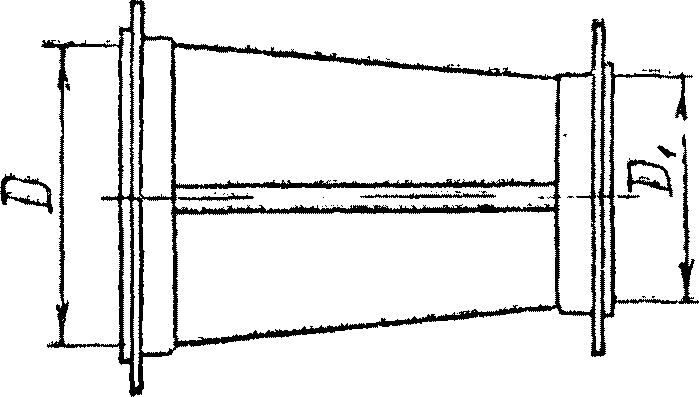

	ПЕРЕХОД ТИП 1

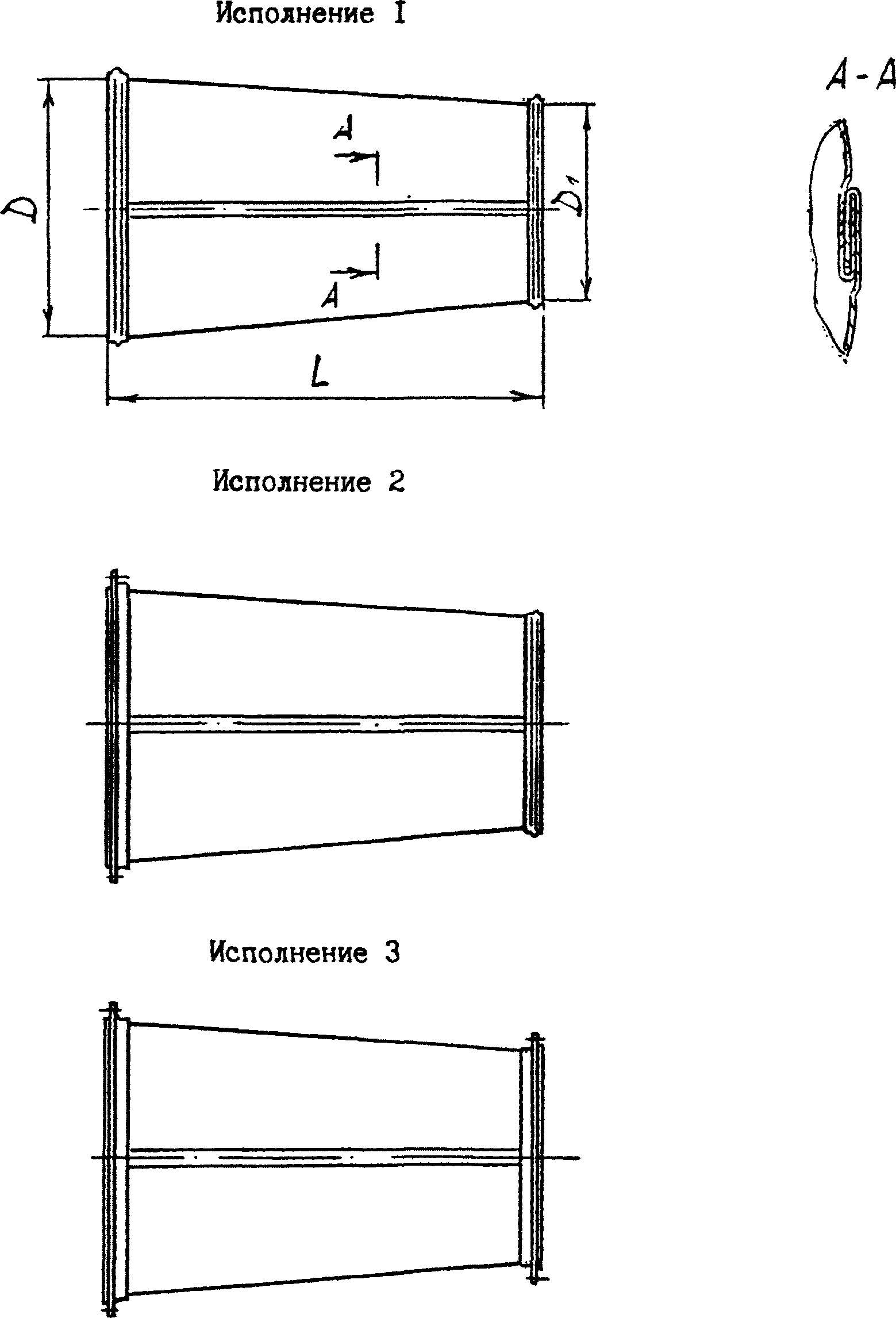

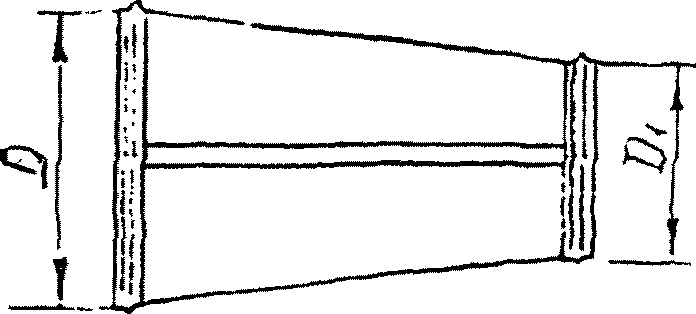

29	Переход на бандажном соединении, фальцевого изготовления с диаметра D на диаметр D1, исполнения 1
	То же, на фланцевом и бандажном соединении, исполнения 2
	Переход на фланцевом соединении, фальцевого изготовления с диаметра D на диаметр D1, исполнения 3

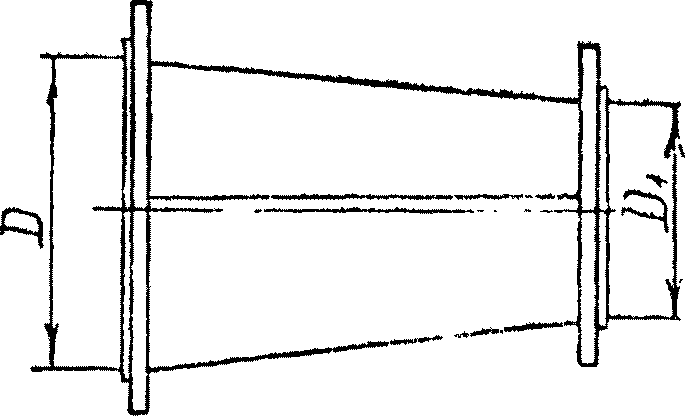

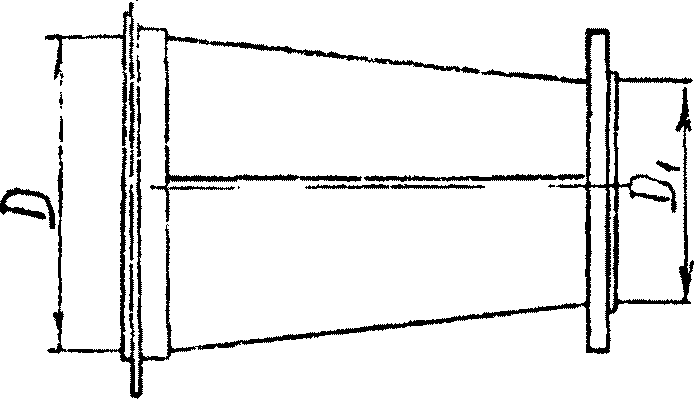

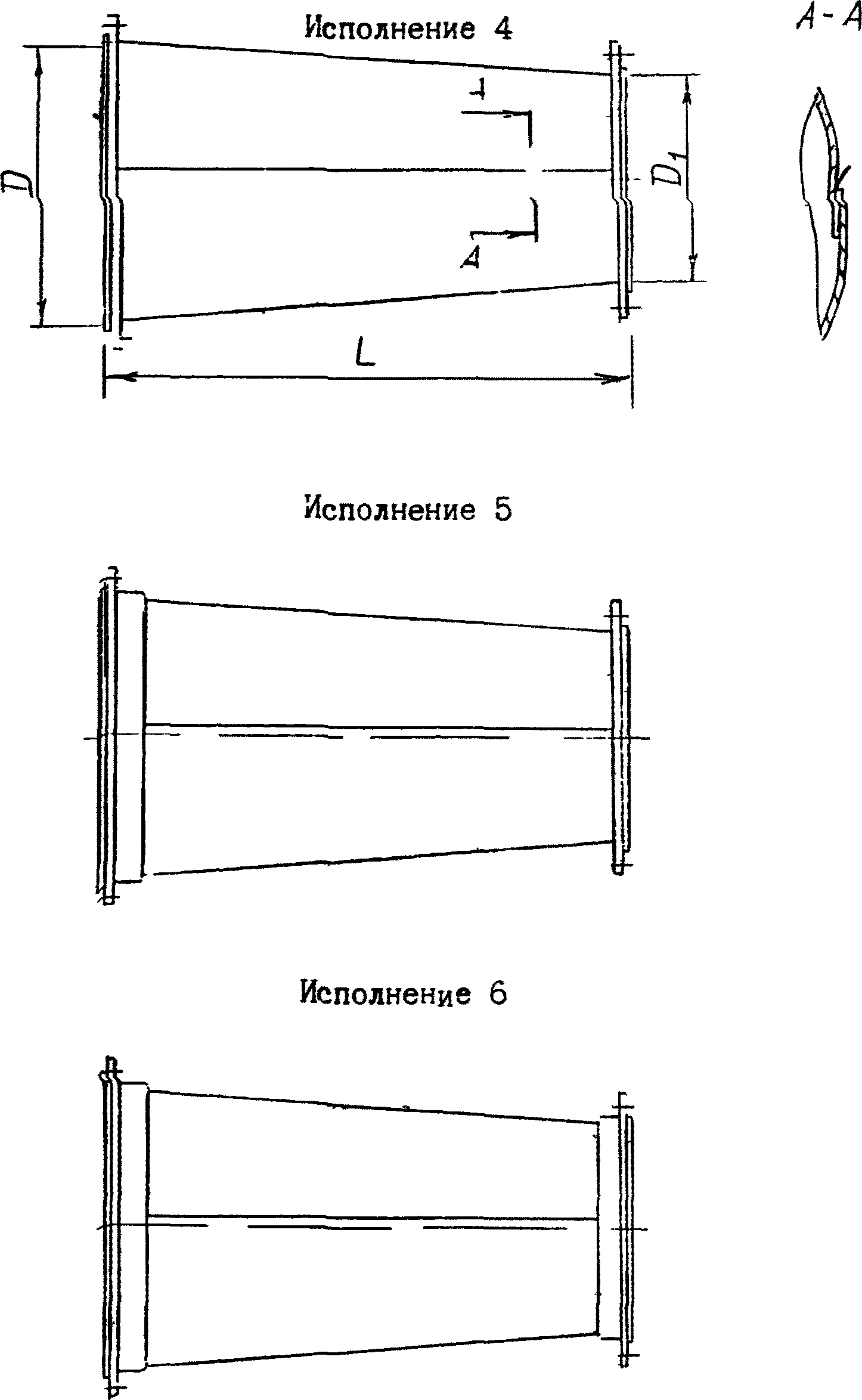

30	Переход на фланцевом соединении, сварной, с диаметра D на диаметр D1, исполнения 4
	То же, исполнения 5
	То же, исполнения 6

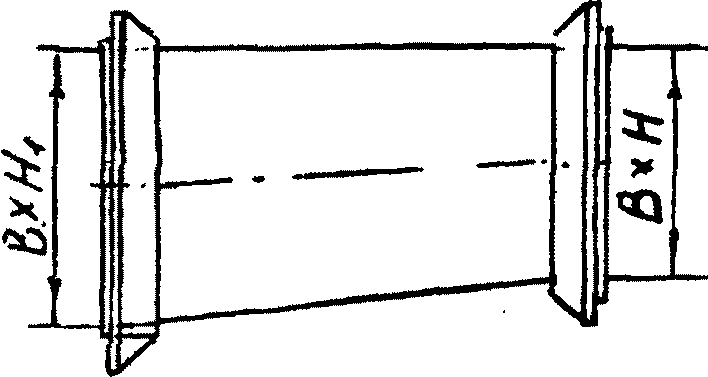

	ПЕРЕХОД ТИП 2

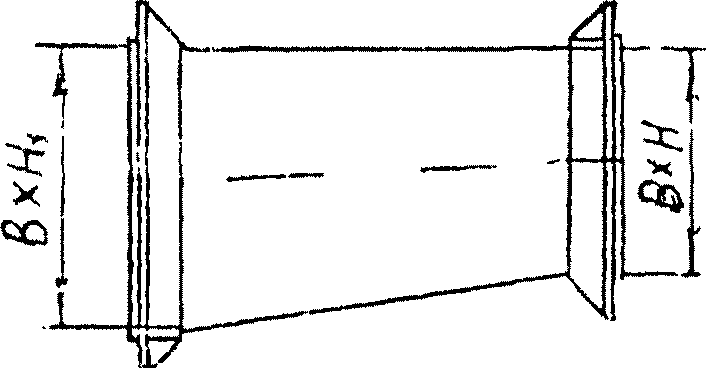

31	Переход на фланцевом соединении, сварной, с поперечных размеров B x H на размеры B x H1, исполнения 1

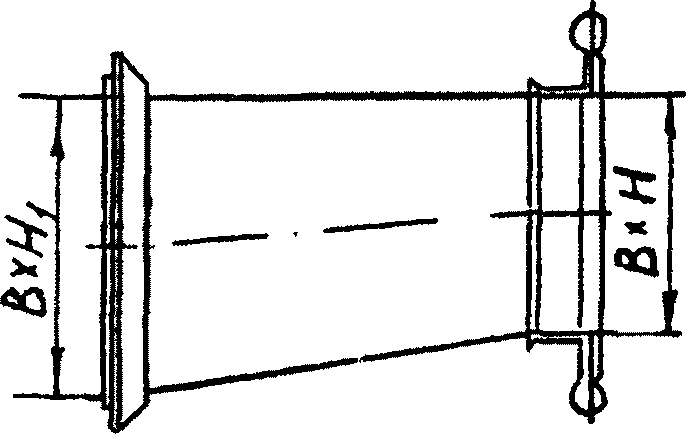

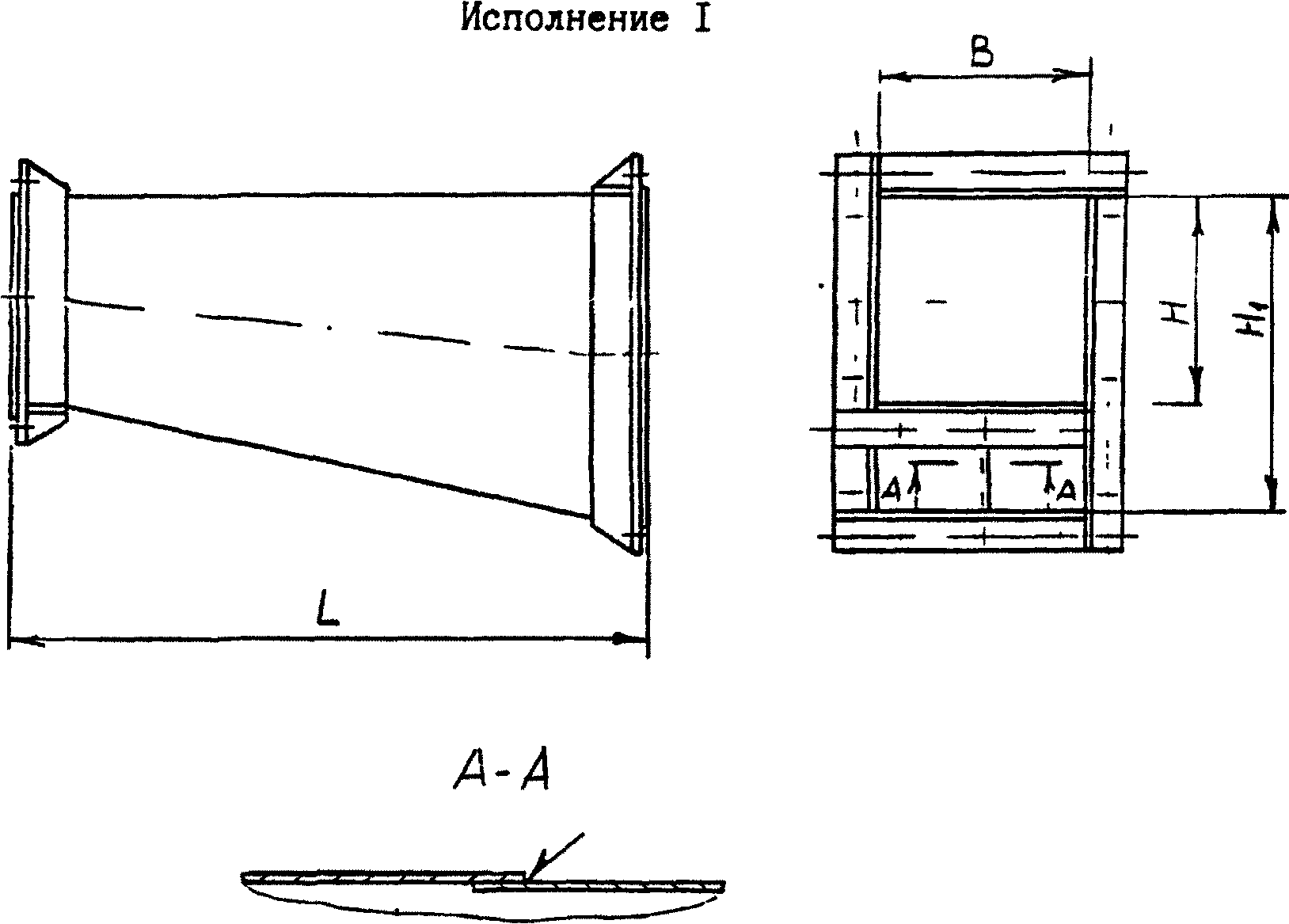

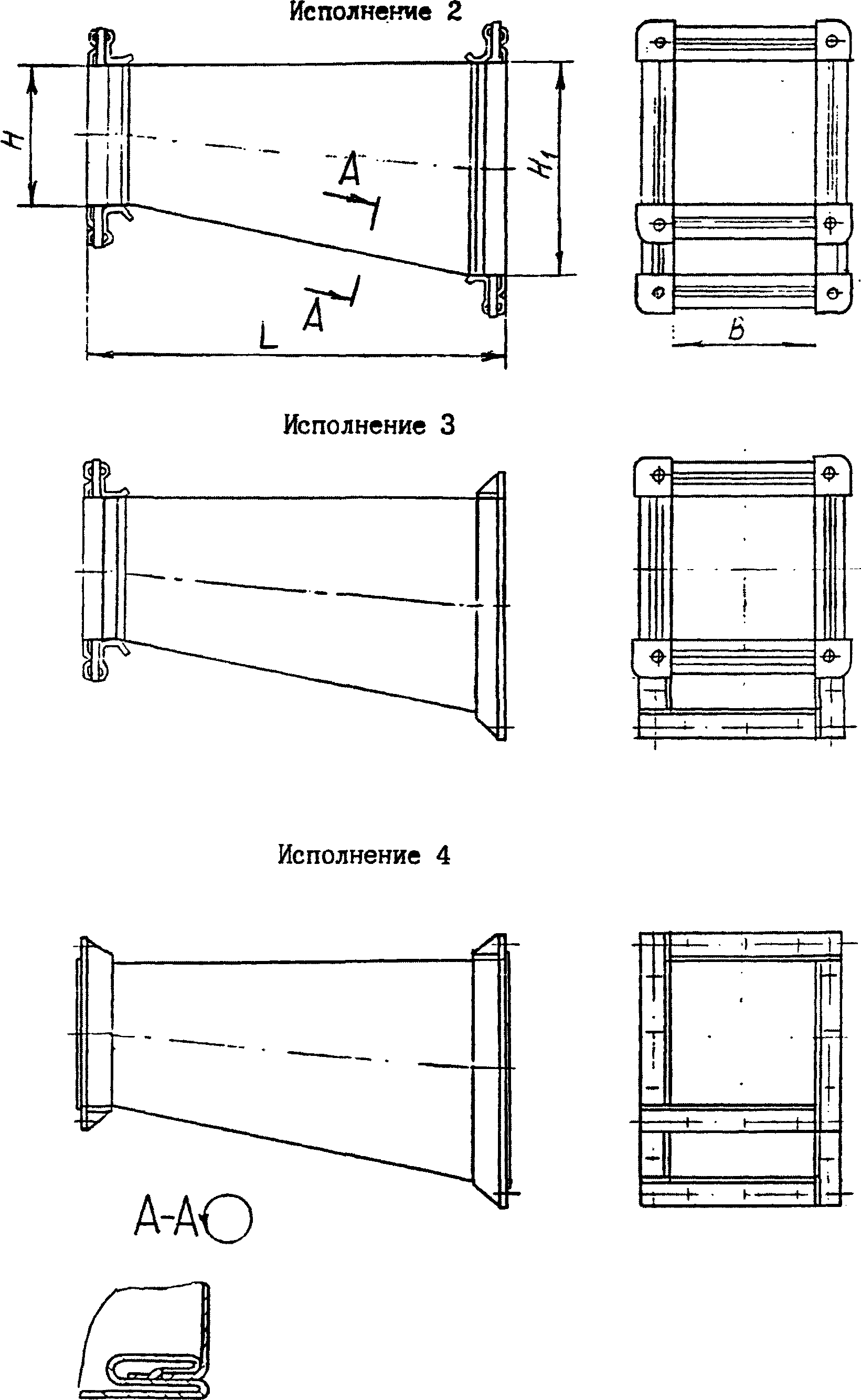

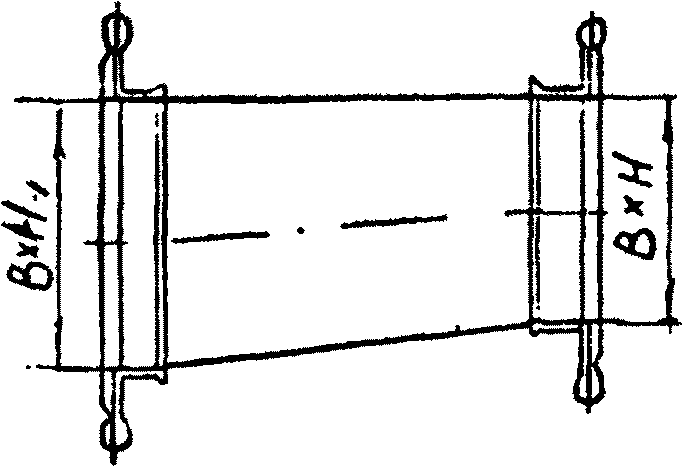

32	Переход, соединяемый на рамках, фальцевого изготовления, с поперечных размеров B x H на размеры B x H1, исполнения 2
	То же, соединяемый на рамке и фланце, исполнения 3
	То же, на фланцевом соединении, исполнения 4
	ПЕРЕХОД ТИП 3

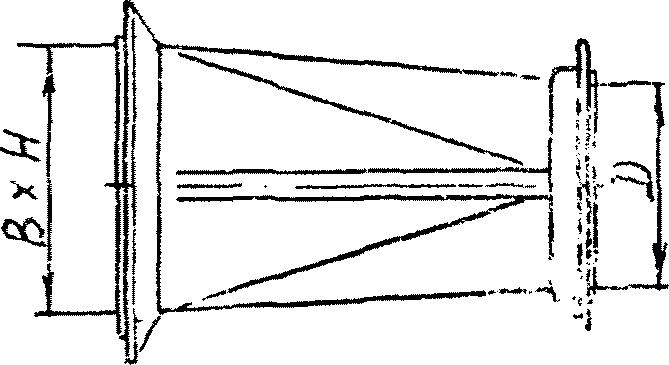

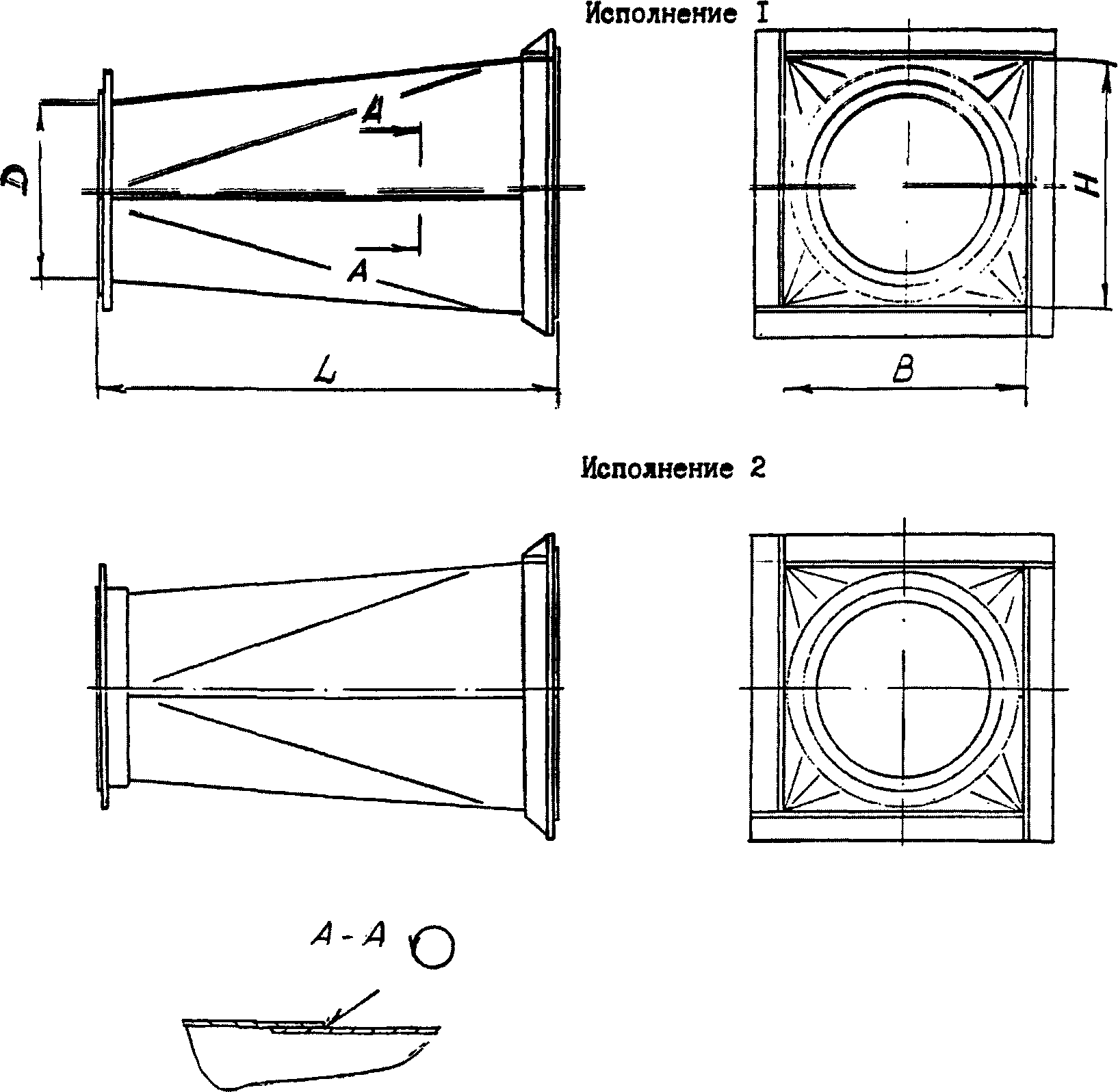

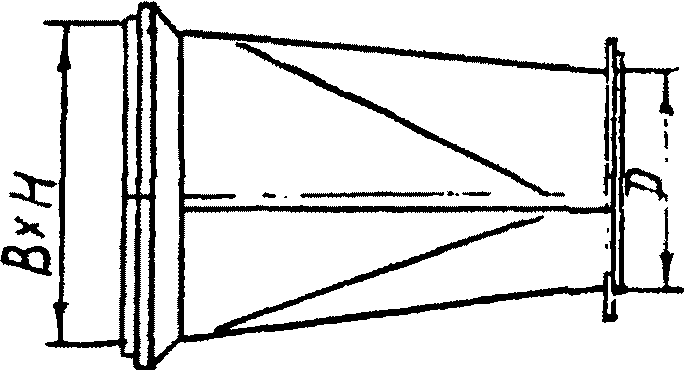

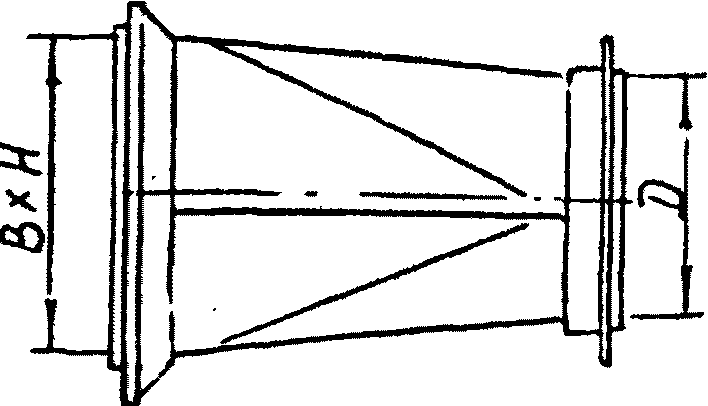

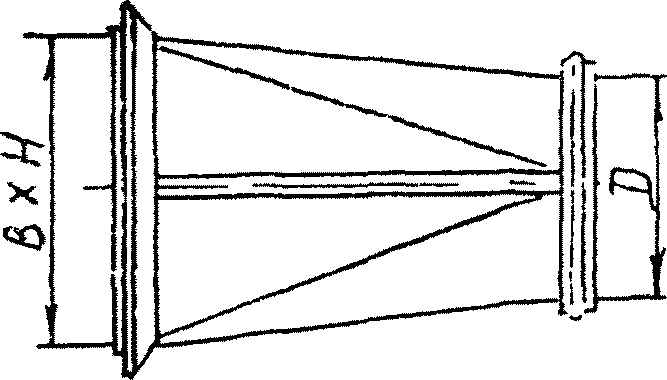

33	Переход на фланцевом соединении, сварной, с диаметра D на размеры поперечного сечения B x H, исполнения 1
	То же, исполнения 2

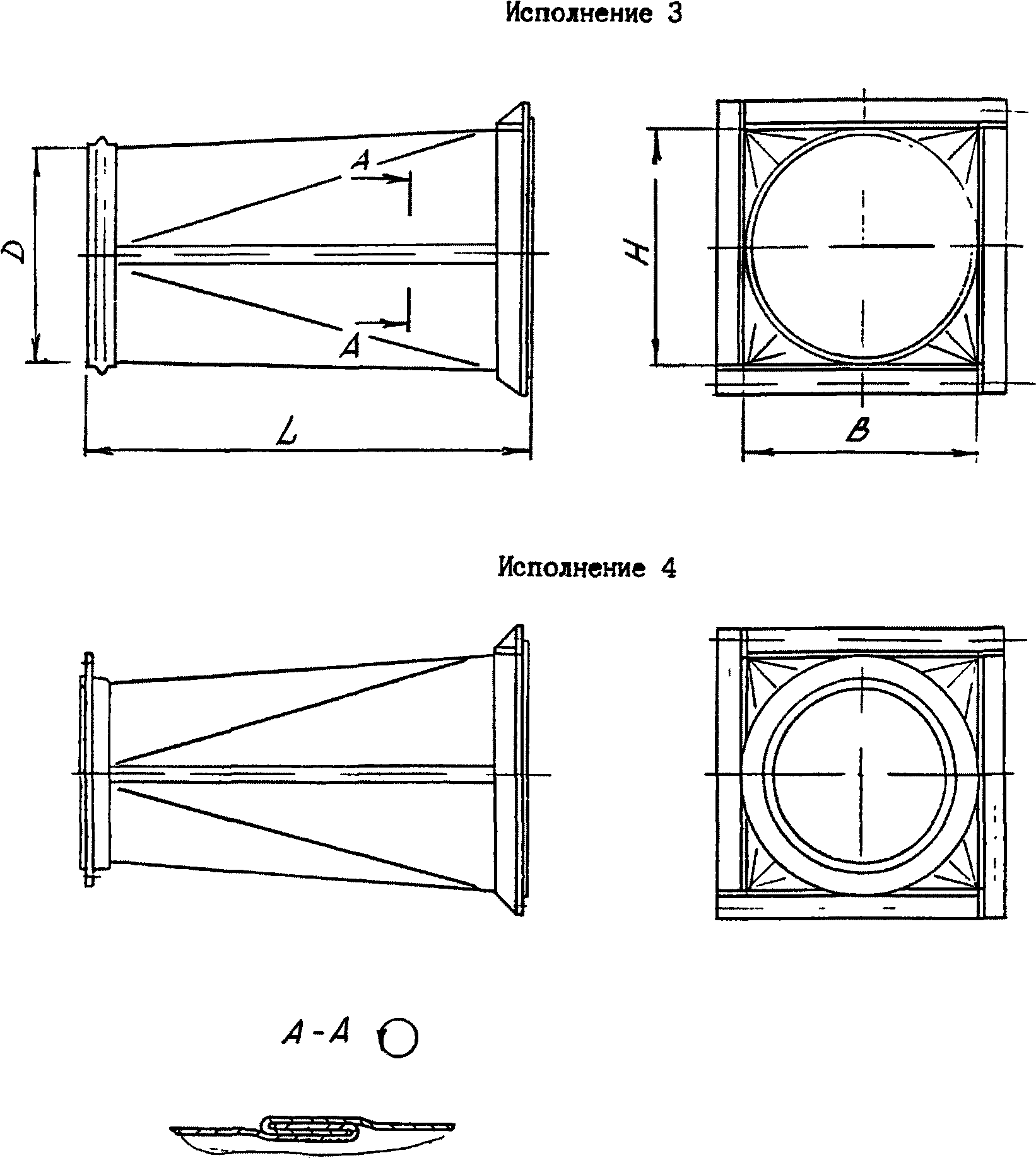

34	Переход на бандажном и фланцевом соединении, фальцевого изготовления, с диаметра на размеры поперечного сечения, исполнения 3
	То же, на фланцевом соединении, исполнения 4
	ТРОЙНИК
35	Тройник прямой на фланцевом соединении, сварной, с диаметрами D, D1 и D2

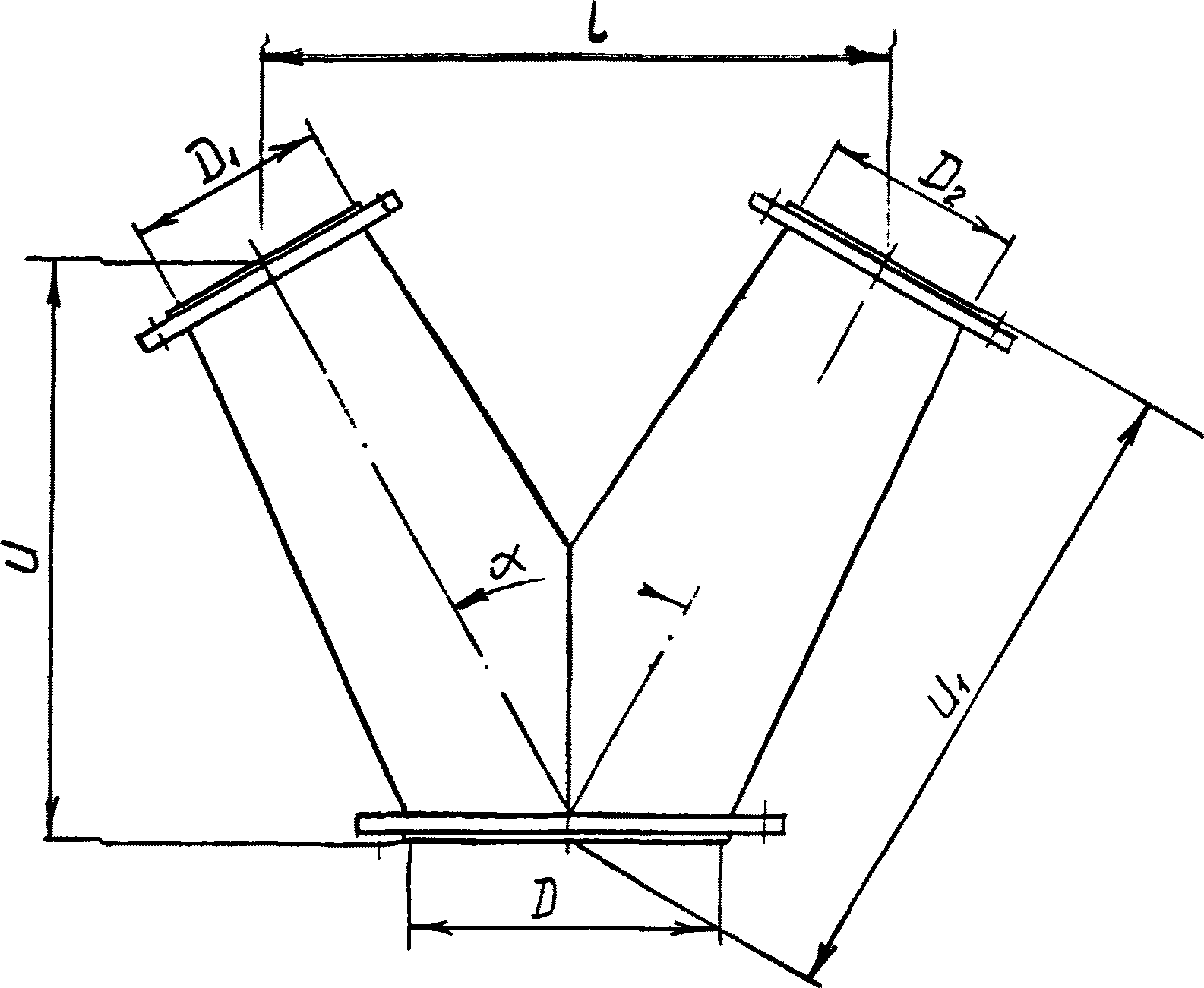

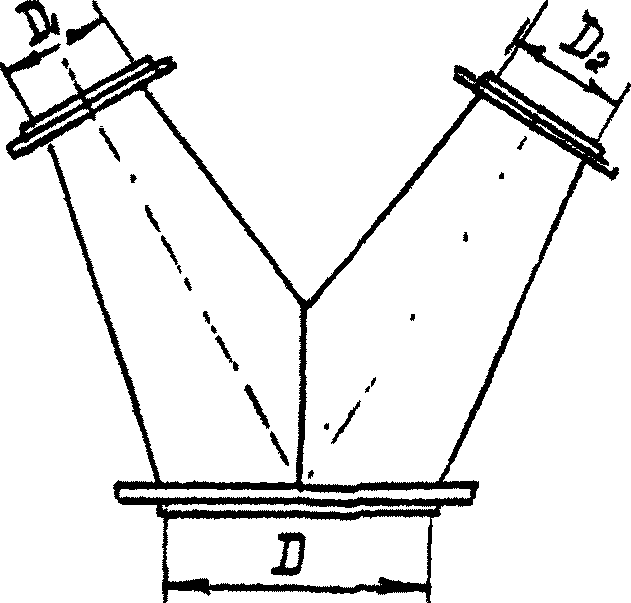

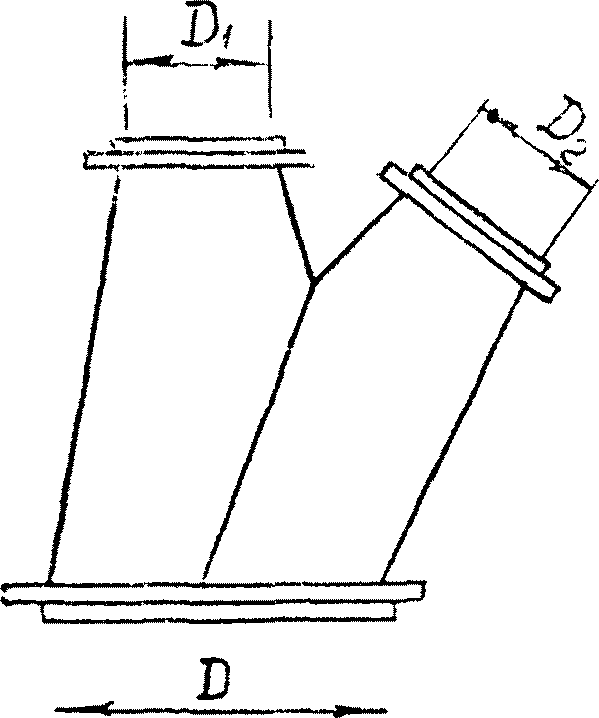

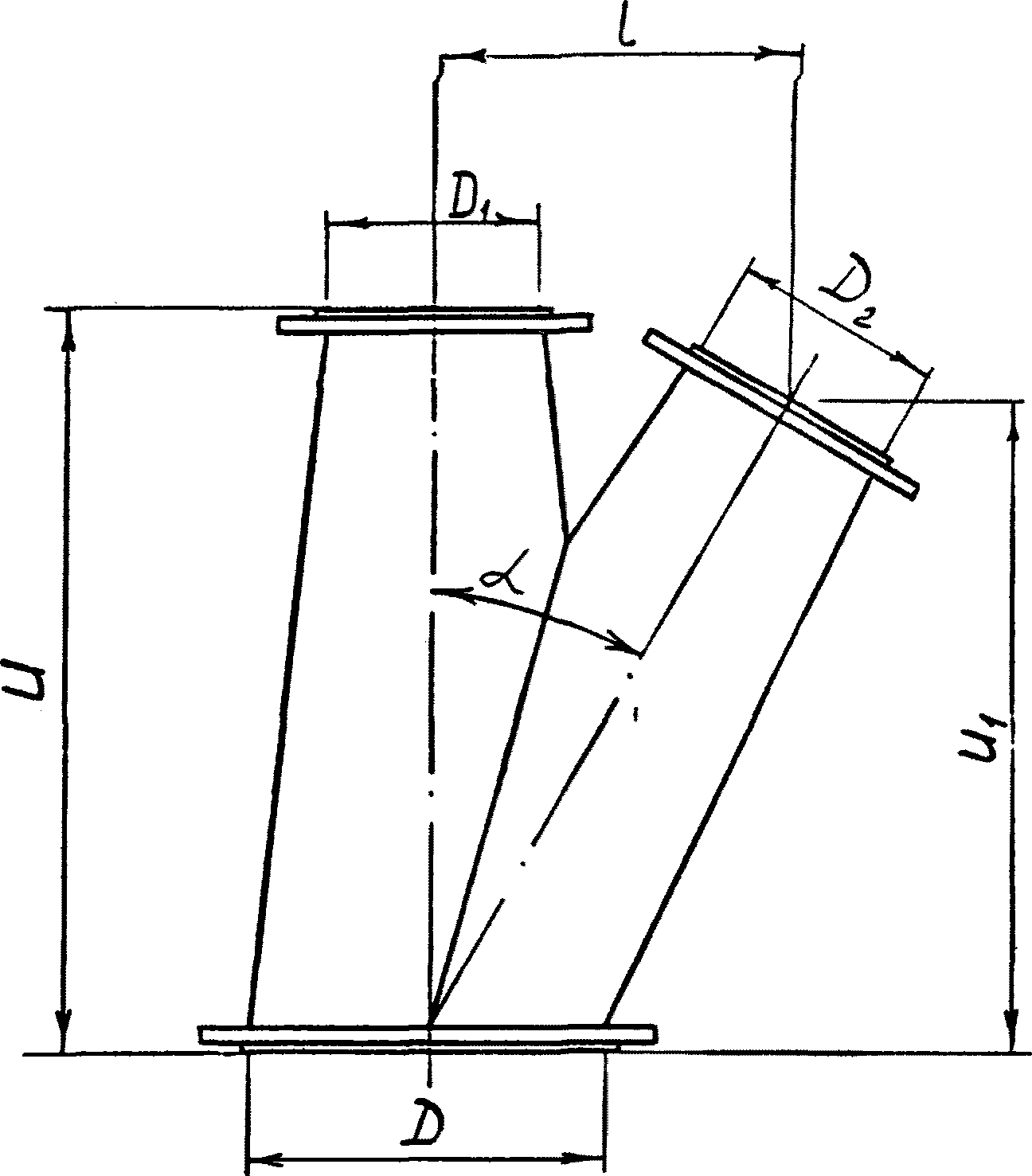

36	Тройник штанообразный на фланцевом соединении, сварной, с диаметрами D, D1 и D2

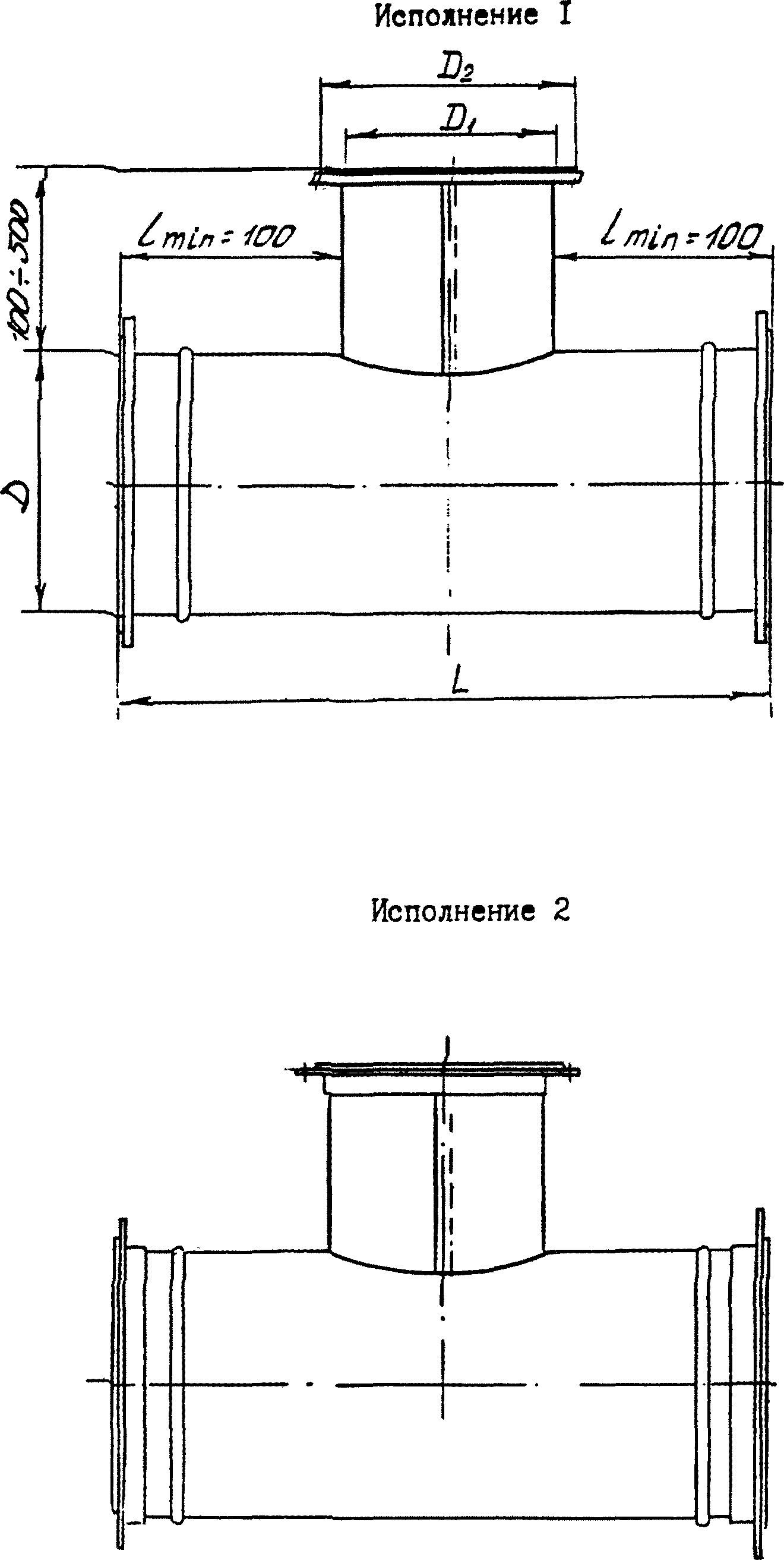

	ВРЕЗКА ТИП 1

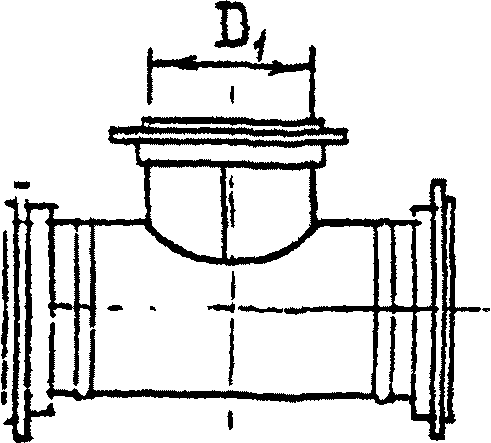

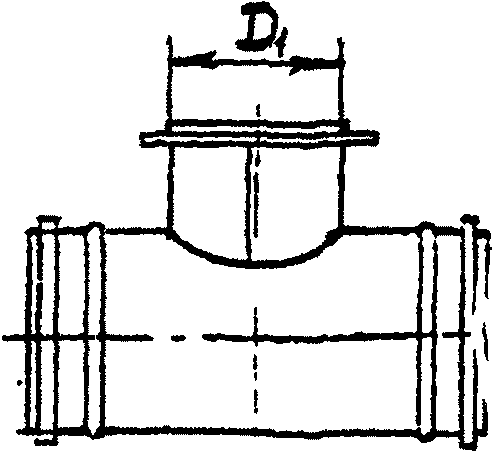

37	Врезка на фланцевом соединении, сварная, диаметра D1, исполнения 1
	То же, исполнения 2

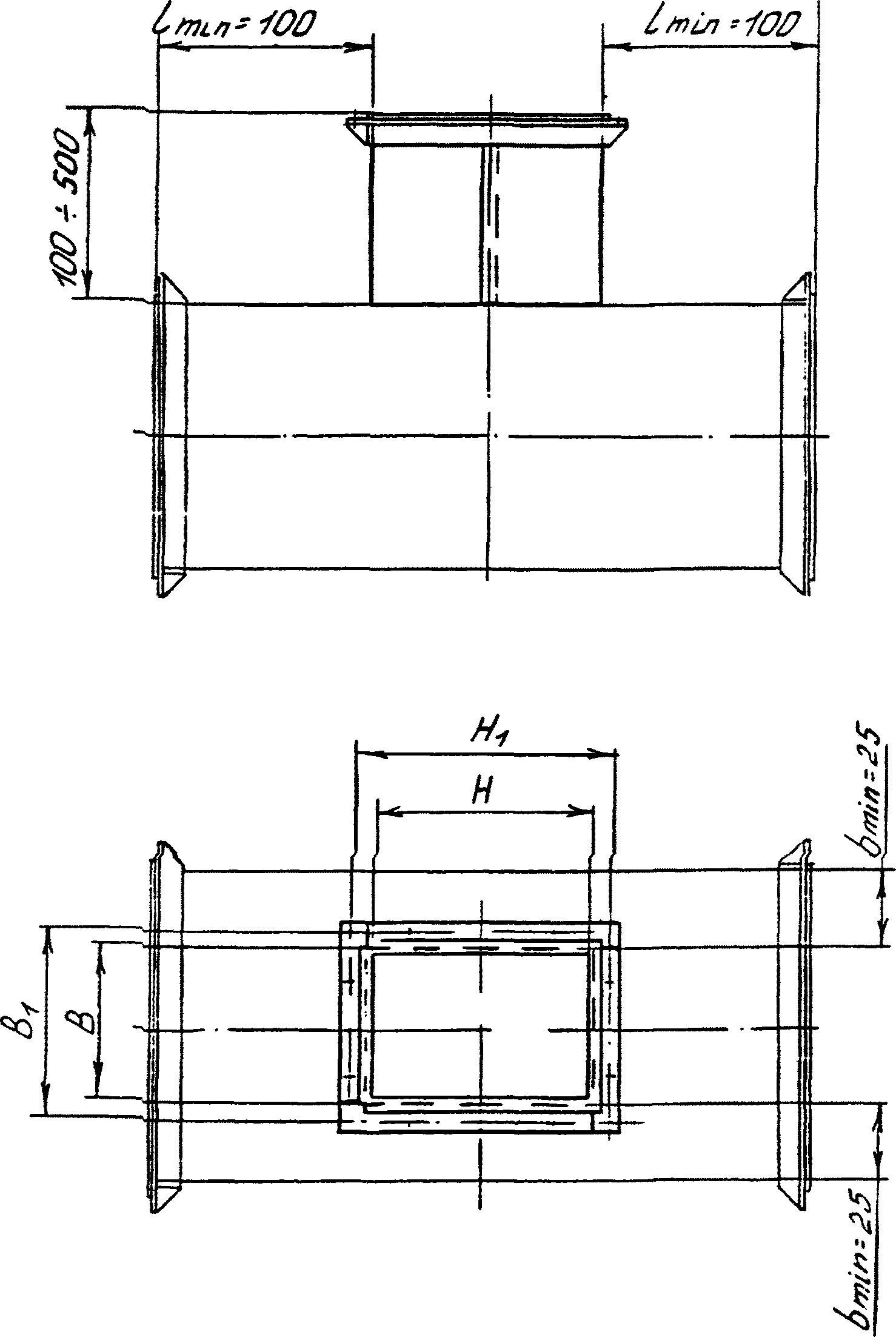

	ВРЕЗКА ТИП 2

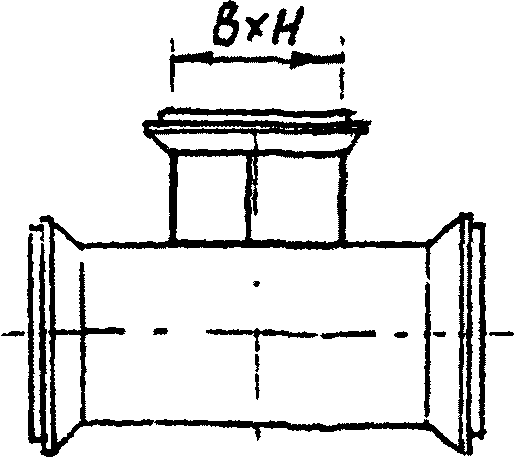

38	Врезка на фланцевом соединении, сварная, с поперечными размерами B x H

1. ФЛАНЦЫ

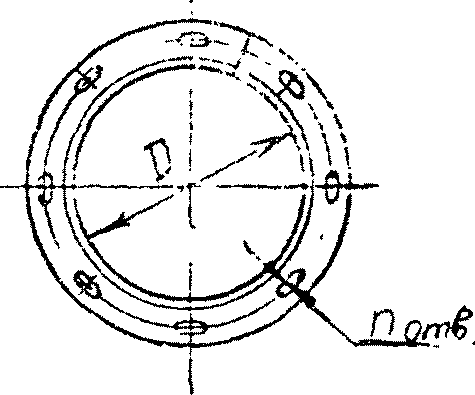

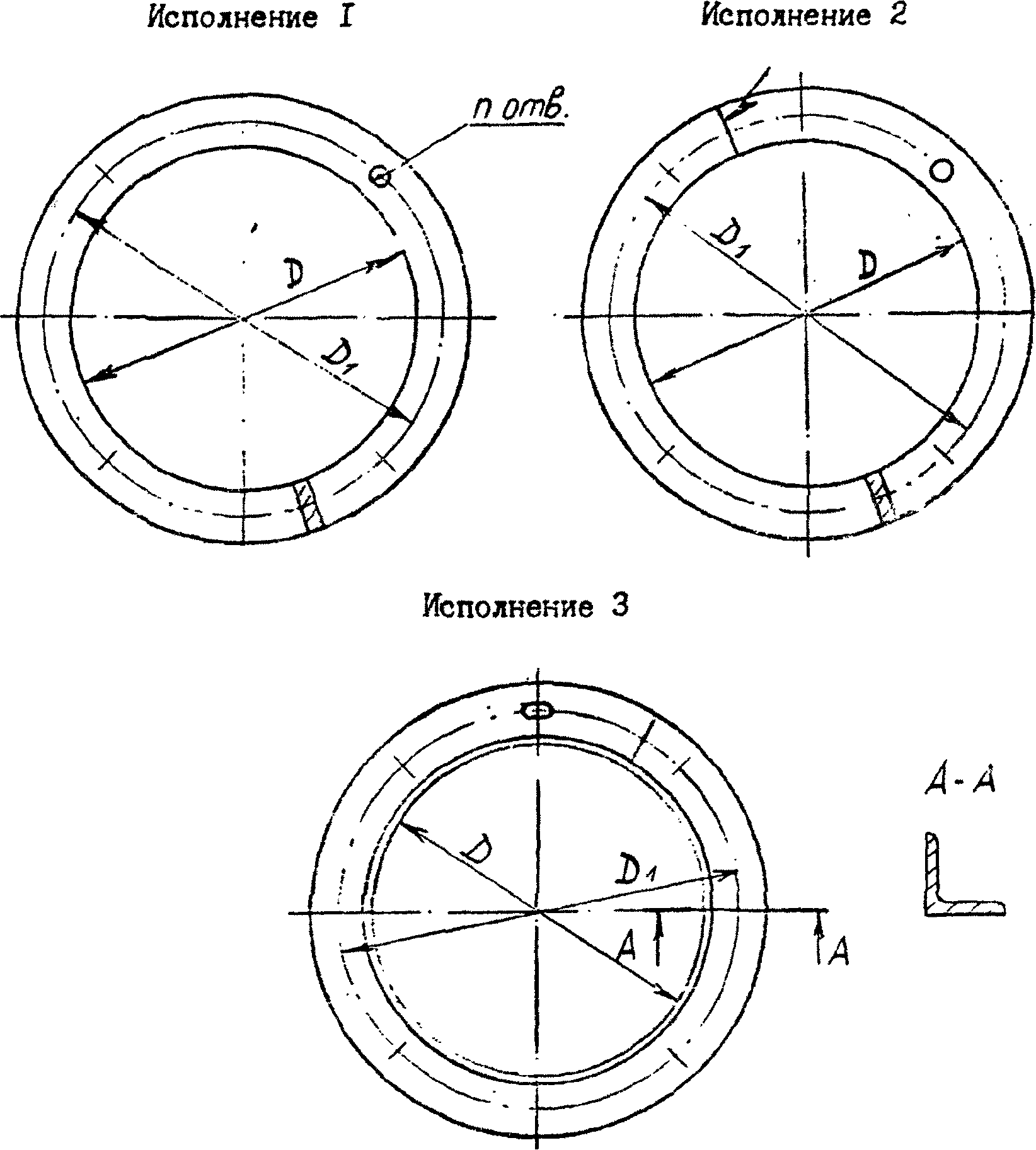

1.1. Размеры фланцев типа 1 должны соответствовать указанным на черт. 1 и в табл. 2.

Черт. 1

Таблица 2

Размеры, мм	Обозначение рабочего чертежа	D	D1	nотв.	Исполнение
Масса, кг	23.0820.00	100	130	4	1
0,28	-01	125	155		6
0,27	-02	160			190
0,34	-03	200		230	2
0,55	-04	250			280
0,67	-05	315	345		8
0,82	-06	355		385	3
1,24	-07	400	430		10
1,42	-08	450			480
1,59	-09	500			530
1,77	-10	560			590
1,98	-11	630	660		12
2,84	-12	710			740
3,21	-13	800			830
3,62	-14	900	940		16
5,35	-15	1000			1040
5,95	-16	1120	1168		18
7,47	-17	1250			1298
8,35	-18	1400	1448		22
9,30	-19	1600	1648		26
10,60	-20	1800	1856		30
13,40	-21	2000	2056		34

14,85

Пример условного обозначения фланца типа 1, D = 200 мм, исполнения 2:

Фланец 1-200-2 РД 95 933

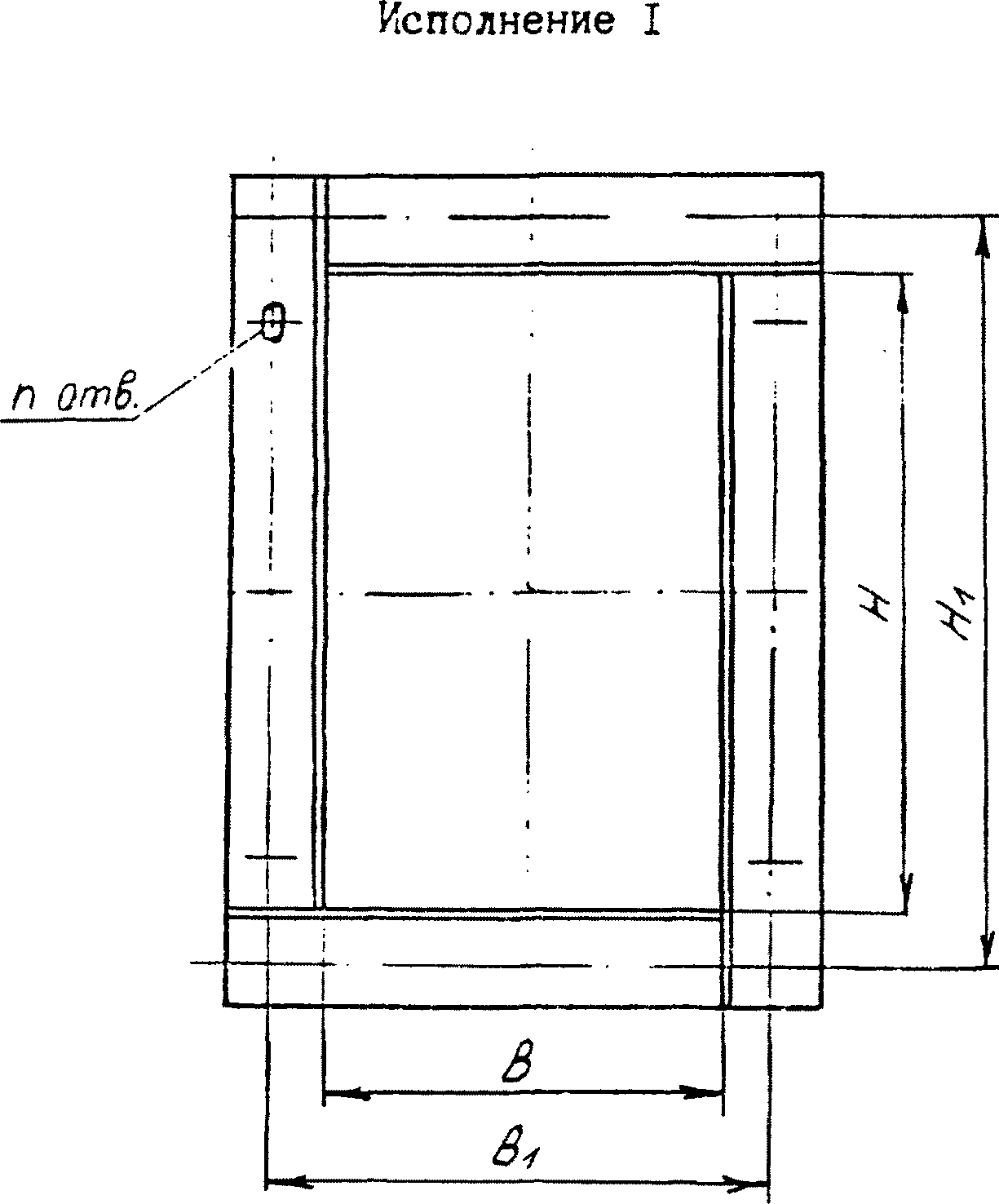

1.2. Размеры фланцев типа 2 должны соответствовать указанным на черт. 2 и в табл. 3.

Черт. 2

Таблица 3

Размеры, мм	Обозначение рабочего чертежа	B	B1	H	H1	nотв.
Масса, кг	23.0821.00	100	130	150	180	4
0,64	-01	150			180	8
0,74			-02	250		280
0,97			-03	300	330	10
1,07	-04	250	280	250	280	8
1,19			-05	300	330	10
1,30			-06	400		430
1,52			-07	500	530	12
1,74	-08	400	430	400		430
1,85			-09	500	530	14
2,07			-10	600	630	16
2,29			-11	800		830
2,74	-12	500	530	500		530
2,99			-13	600	630	18
3,28			-14	800		830
3,86		-15	540	1000	1040	22
5,84	-16	600	630	600	630	20
3,56		-17	640	800	840	20
5,46			-18	1000	1040	22
6,22		-19	650	1250	1300	24
8,10	-20	800	830	800	830	20
4,73		-21	840	1000	1040	22
6,98			-22	1250	1290	24
7,93		-23	850	1600	1650	28
10,45	-24	1000	1040	1000	1040	24
7,74			-25	1250	1290	26
8,68		-26	1050	1600	1650	32
11,29			-27	2000	2050	36
12,99	-28	1250	1290	1250	1290	28
9,63		-29	1300	1600	1650	36
13,86			-30	2000	2050	40
15,80	-31	1600	1650	1600	1650	36
15,54			-32	2000	2050	40

Пример условного обозначения фланца типа 2, B x H = 250 x 250 мм, исполнения 1:

Фланец 2-250 x 250-1 РД 95 933

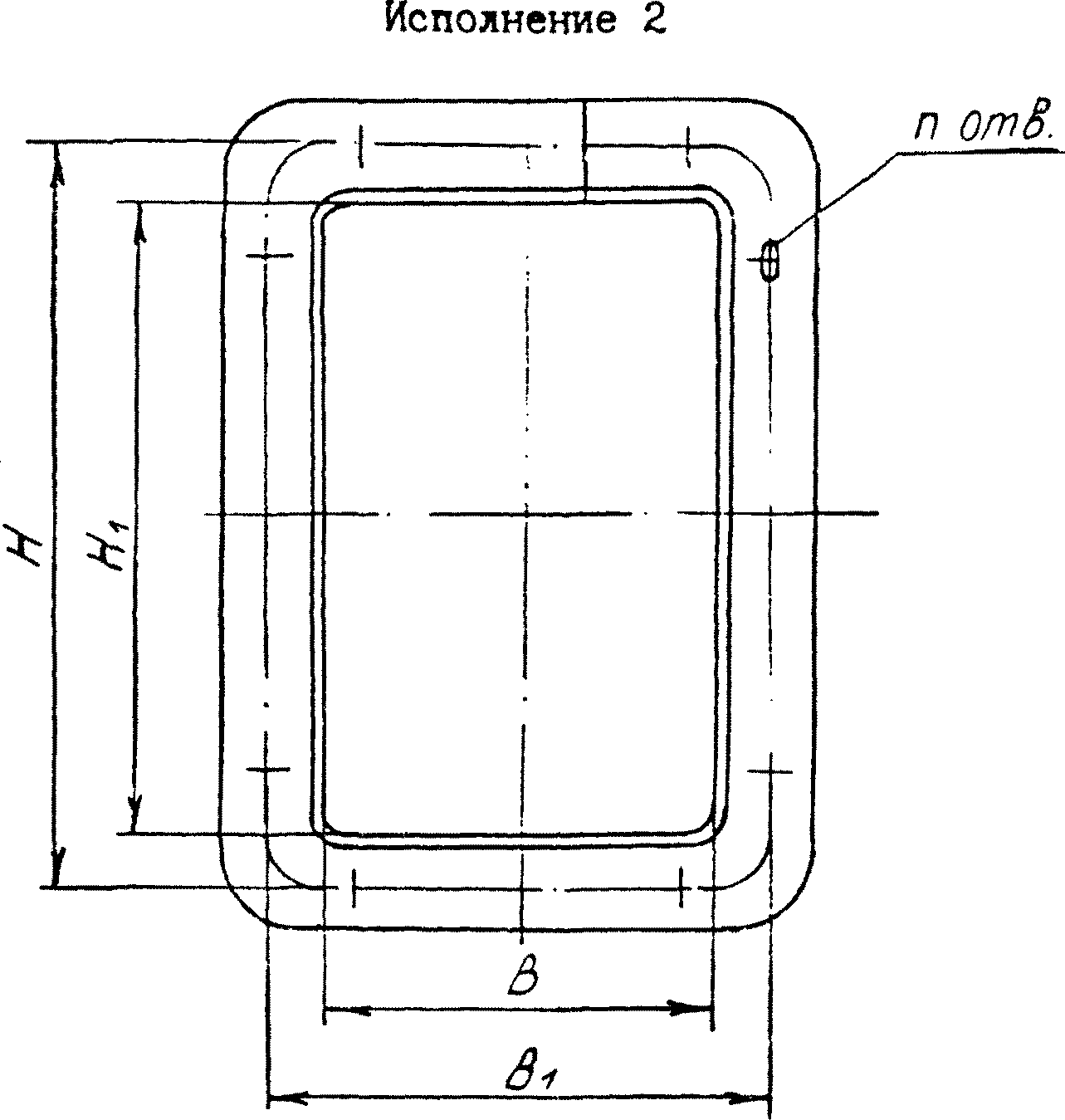

1.3. Размеры гнутых фланцев типа 2 должны соответствовать указанным на черт. 3 и в табл. 4.

Черт. 3

Таблица 4

Размеры, мм	Обозначение рабочего чертежа	B	B1	H	H1	nотв.
Масса, кг	23.0822.00	100	130	150	180	4
0,74	-01	150			180	8
0,87			-02	250		280
1,17			-03	300	330	10
1,31	-04	250	280	250	280	8
1,46			-05	300	330	10
1,60			-06	400		430
1,89			-07	500	530	12
2,18	-08	400	430	400		430
2,32			-09	500	530	14
2,61	-10	500			530	16

2,90

Пример условного обозначения гнутого фланца типа 2, B x H = 150 x 250 мм, исполнения 2:

Фланец гнутый 2-150 x 250-2 РД 95 933

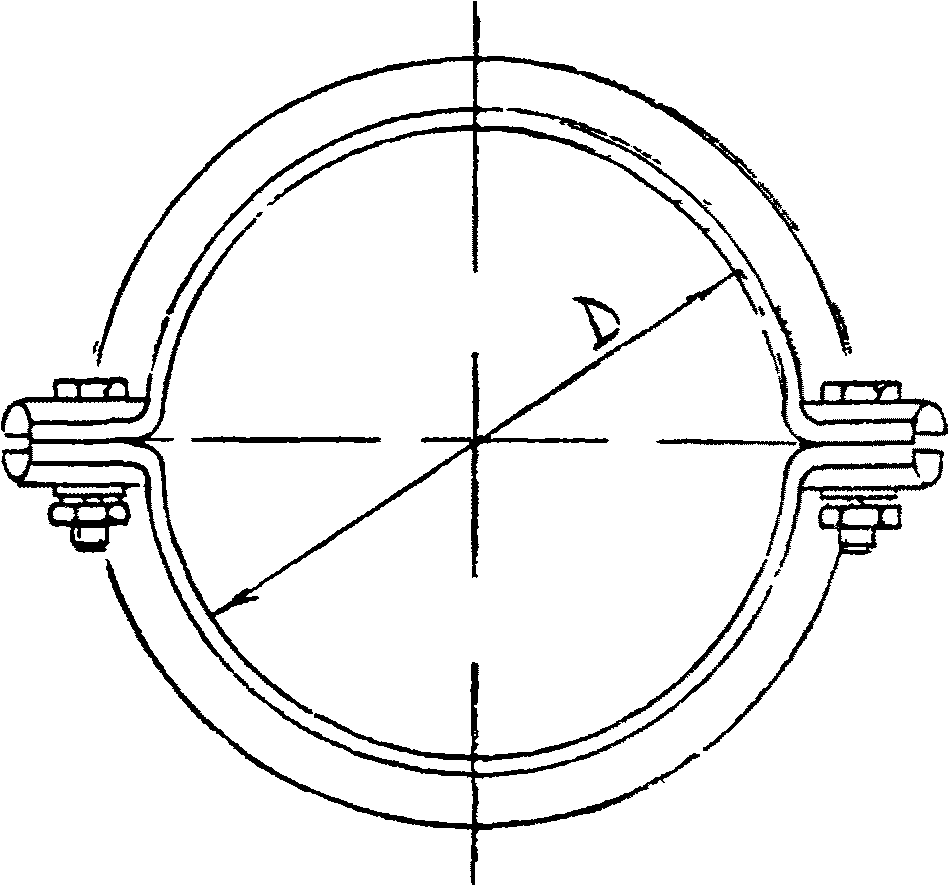

2. БАНДАЖ

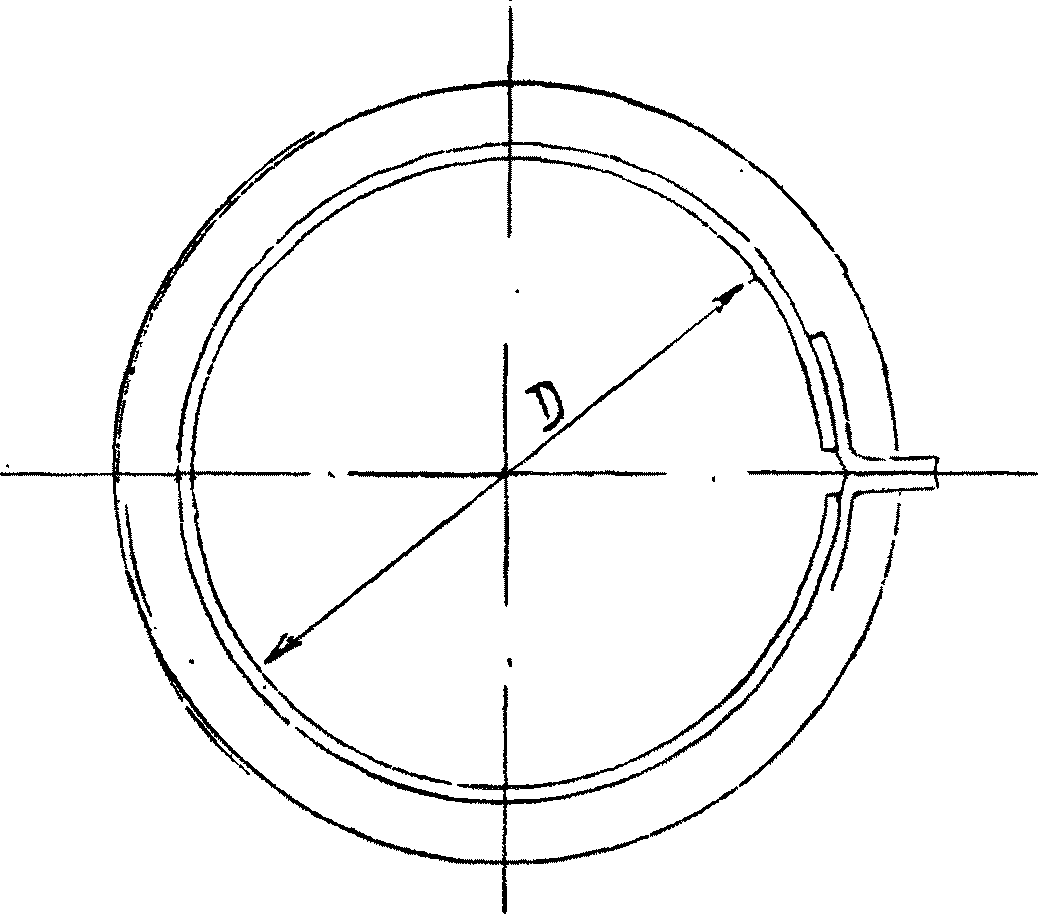

2.1. Размеры бандажей D = 100 — 160 мм должны соответствовать указанным на черт. 4 и в табл. 5.

Черт. 4

Таблица 5

Обозначение рабочего чертежа	D, мм	Масса, кг
23.0823.00	100	0,21
-01	125	0,24
-02	160	0,29

Пример условного обозначения бандажа D = 160 мм:

Бандаж 160 РД 95 933

2.2. Размеры бандажей D = 200 — 1000 мм должны соответствовать указанным на черт. 5 и в табл. 6.

Черт. 5

Таблица 6

Обозначение рабочего чертежа	D, мм	Масса, кг
23.0824.00	200	0,38
-01	250	0,44
-02	315	0,53
-03	355	0,58
-04	400	0,65
-05	450	0,84
-06	500	0,92
-07	560	1,02
-08	630	1,14
-09	710	1,20
-10	800	1,33
-11	900	1,47
-12	1000	1,67

Пример условного обозначения бандажа D = 200 мм:

Бандаж 200 РД 95 933

3. РАМКА НА ПРОФИЛЬНЫХ ШИНАХ

Размеры рамки на профильных шинах должны соответствовать указанным на черт. 6 и в табл. 7.

Черт. 6

Таблица 7

Размеры, мм	Обозначение рабочего чертежа	B	B1	H	H1
Масса, кг	23.0640.02.00	100	128	150	178
0,69	-01	150			178
0,78			-02	250	278
0,96			-03	300	328
1,05	-04	250	278	250	278
1,14			-05	300	328
1,23			-06	400	428
1,41			-07	500	528
1,59	-08	400	428	400	428
1,68			-09	500	528
1,86			-10	600	628
2,04			-11	800	828
2,40	-12	500	528	500	528
2,04			-13	600	628
2,22			-14	800	828
2,82			-15	1000	1028
2,94	-16	600	628	600	628
2,40			-17	800	828
2,76			-18	1000	1028
3,12	-19	800	828	800	828
3,12			-20	1000	1028
3,49	-21	1000			1028

3,85

Пример условного обозначения рамки на профильных шинах B x H = 150 x 300 мм:

Рамка 150 x 300 РД 95 933

4. ПРЯМЫЕ УЧАСТКИ

4.1. Размеры прямых участков типа 1 должны соответствовать указанным на черт. 7 и в табл. 8.

Черт. 7

Таблица 8

Размеры, мм	Обозначение рабочего чертежа	D	D1	L	Исполнение
Масса 1 п.м, кг	23.0825.00	100	-	1980, 2480	1
1,89	-01				125
2,17	-02				160
2,74	-03				200
3,65	-04				250
5,15	-05				315
6,69	-06			355	2
7,85	-07				400
8,88	-08				450
9,95	-09				500
12,32	-10				560
13,76	-11				630
16,68	-12	710			740
18,82	-13	800			830
27,16	-14	900			940
33,08	-15	1000			1040
36,75	-16	1120			1168
42,75	-17	1250			1298
47,70	-18	1400			1448
53,32	-19	1600			1648

60,85

Пример условного обозначения прямого участка типа 1, D = 100 мм, на бандажном соединении Б, фальцевого изготовления Ф, исполнения 1:

Прямой участок 1-100 Б-Ф-1 РД 95 933

Пример условного обозначения прямого участка типа 1, D = 710 мм, на фланцевом соединении ФЛ, фальцевого изготовления Ф, исполнения 2:

Прямой участок 1-710 ФЛ-Ф-2 РД 95 933

4.2. Размеры прямых участков типа 1 должны соответствовать указанным на черт. 8 и в табл. 9.

Черт. 8

Таблица 9

Размеры, мм	Обозначение рабочего чертежа	D	D1	L	Исполнение
Масса 1 п.м, кг	23.0826.00	100	130	2020, 2500	3
4,14	-01	125			155
4,94	-02	160			190
6,27	-03	200			230
8,10	23.0827.00	250		280	4
10,01	-01	315			345
12,56	-02	355		385	5
14,78	-03	400			430
16,74	-04	450			480
18,77	-05	500			530
20,85	-06	560			590
23,34	-07	630			660
27,48	-08	710			740
30,98	-09	800			830
34,92	-10	900			940
41,83	-11	1000			1040
46,48	-12	1120			1168
53,66	-13	1250			1298
57,93	-14	1400			1448
67,00	-15	1600			1648
76,50	-16	1800			1848
89,00	-17	2000			2048

98,92

Пример условного обозначения прямого участка типа 1, D = 100 мм, на фланцевом соединении ФЛ, сварного С, исполнения 3:

Прямой участок 1-100 ФЛ-С-3 РД 95 933

4.3. Размеры прямых участков типа 2 должны соответствовать указанным на черт. 9 и в табл. 10.

Черт. 9

Таблица 10

Размеры, мм	Обозначение рабочего чертежа	B	B1	H	H1	L	Исполнение
Масса 1 п.м, кг	23.0828.00	250	280	400	430	1980, 2480	1
10,32			-01	500			530
11,87	-02	400	430	400			430
12,63			-03	500			530
14,17			-04	600			630
15,71			-05	800			830
18,81	-06	500	530	500			530
17,11			-07	600			630
18,78			-08	800			830
22,15		-09	540	1000			1040
28,31	-10	600	630	600			630
20,46		-11	640	800			840
26,45			-12	1000			1040
30,16		-13	650	1250		1300	2
36,67	-14	800	830	800		830	1
27,19		-15	840	1000			1040
33,89			-16	1250		1290	2
38,15		-17	850	1600			1650
55,15	-18	1000	1040	1000		1040	1
44,04			-19	1250		1290	2
49,48		-20	1050	1600			1650
59,66			-21	2000			2050
68,76	-22	1250	1290	1250			1290
54,93		-23	1300	1600			1650
68,37			-24	2000			2050
77,92	-25	1600	1650	1600			1650
76,68			-26	2000			2050

86,23

Пример условного обозначения прямого участка типа 2, B x H = 250 x 400 мм, на фланцевом соединении ФЛ, фальцевого изготовления Ф, исполнения 1:

Прямой участок 2-250 x 400 ФЛ-Ф-1 РД 95 933

4.4. Размеры прямых участков типа 2 должны соответствовать указанным на черт. 10 и в табл. 11.

Черт. 10

Таблица 11

Размеры, мм	Обозначение рабочего чертежа	B	B1	H	H1	L	Исполнение
Масса 1 п.м, кг	23.0829.00	100	130	150	180	2020, 2500	3
6,78	-01	150					180
8,08			-02	250			280
10,74			-03	300			330
12,05	-04	250	280	250			280
13,39			-05	300			330
14,71			-06	400			430
17,35			-07	500			530
20,00	-08	400	430	400			430
21,30			-09	500			530
23,96			-10	600			630
26,60			-11	800			830
31,89	-12	500	530	500			530
27,99			-13	600			630
30,76			-14	800			830
35,73		-15	540	1000			1040
44,69	-16	600	630	600			630
33,54		-17	640	800			840
41,73			-18	1000			1040
47,64		-19	650	1250		1300	4
56,90	-20	800	830	800		830	3
44,67		-21	840	1000			1040
53,57			-22	1250		1290	4
60,58		-23	850	1600			1650
73,70	-24	1000	1040	1000		1040	3
59,48			-25	1250		1290	4
65,78		-26	1050	1600			1650
79,79			-27	2000			2050
92,00	-28	1250	1290	1250			1290
74,27		-29	1300	1600			1650
90,44			-30	2000			2050
103,10	-31	1600	1650	1600			1650
101,48			-32	2000			2050

Пример условного обозначения прямого участка типа 2, B x H = 100 x 150 мм, на фланцевом соединении ФЛ, сварного С, исполнения 3:

4.5. Размеры прямых участков типа 2 должны соответствовать указанным на черт. 11 и в табл. 12.

Размеры, мм	Обозначение рабочего чертежа	B	B1	H	H1	L
Масса 1 п.м, кг	23.0830.00	100	130	150	180	1980, 2480
2,39	-01	150				180
2,79			-02	250		280
3,64			-03	300		330
4,04	-04	250	280	250		280
4,48			-05	300		330

Пример условного обозначения прямого участка типа 2, B x H = 100 x 150 мм, на фланцевом соединении ФЛ, фальцевого изготовления Ф, исполнения 5:

4.6. Размеры прямых участков типа 2 должны соответствовать указанным на черт. 12 и в табл. 13.

Размеры, мм	Обозначение рабочего чертежа	B	B1	H	H1	L
Масса 1 п.м, кг	23.0640.00	100	128	150	178	1980, 2480
3,44	-01	150				178
4,02			-02	250		278
4,77			-03	300		328
5,73	-04	250	278	250		278
8,08			-05	300		328
8,82			-06	400		428
10,28			-07	500		528
11,74	-08	400	428	400		428
12,46			-09	500		528
13,92			-10	600		628
15,68			-11	800		828
18,60	-12	500	528	500		528
15,68			-13	600		628
17,14			-14	800		828
20,54			-15	1000		1028
22,98	-16	600	628	600		628
18,60			-17	800		828
21,52			-18	1000		1028
24,44	-19	800	828	800		828
24,44			-20	1000		1028
27,38	-21	1000				1028

5. ОТВОДЫ

Размеры, мм	Обозначение рабочего чертежа	D	D1	R	U	Исполнение
Масса 1 п.м, кг	23.0831.00	100	130	150	200	1
0,97	-01	125	155	188		238
1,26	-02	160	190	240		290
1,83	-03	200	230	300		350
2,77	-04	250	280	375		425
4,32	-05	315	345	473		523
5,98	-06	355	385	355		405
5,51	-07	400	430	400		450
7,95	-08	450	480	450		500
9,44	-09	500	530	500		550
12,31	-10	560	590	560		610
14,40	-11	630	660	630		680
18,45	-12	710	740	665	715	2
22,96	-13	800	830	755		805
27,91	-14	900	940	855		905
50,14	-15	1000	1040	955		1005
55,89	-16	1120	1168	1075		1125
70,80	-17	1250	1298	1205		1255
85,00	-18	1400	1448	1355		1405
103,50	-19	1600	1648	1555		1605

Пример условного обозначения отвода типа 1, D = 100 мм, с центральным углом 90°, на бандажном соединении Б, фальцевого изготовления Ф, исполнения 1:

Пример условного обозначения отвода типа 1, D = 710 мм, с центральным углом 90°, на фланцевом соединении ФЛ, фальцевого изготовления Ф, исполнения 2:

5.2. Размеры отвода типа 1 должны соответствовать указанным на черт. 14 и в табл. 15.

Размеры, мм	Обозначение рабочего чертежа	D	D1	R	U	L	Исполнение
Масса, кг	23.0832.00	100	130	150	191	79	3
0,91	-01	125	155	187	218		90
1,07	-02	160	190	240	255		105
1,40	-03	200	230	300	297		123
2,11	-04	250	280	375	350		145
2,89	-05	315	345	472	420		174
3,30	-06	355	385	355	336	139	4
3,96	-07	400	430	400	368		152
4,06	-08	450	480	450	403		167
4,94	-09	500	530	500	439		182
6,47	-10	560	590	560	481		199
7,44	-11	630	660	630	530		220
9,37	-12	710	740	710	585		243
14,78	-13	800	830	800	651		269
17,42	-14	900	940	900	721		299
31,54	-15	1000	1040	1000	792		328
37,10	-16	1120	1168	1120	877		363
45,45	-17	1250	1298	1250	965		401
54,36	-18	1400	1448	1400	1075		445
64,76	-19	1600	1648	1600	1215		503

80,73

Пример условного обозначения отвода типа 1, D = 100 мм, с центральным углом 45°, на бандажном соединении Б, фальцевого изготовления Ф, исполнения 3:

Пример условного обозначения отвода типа 1, D = 710 мм, с центральным углом 45°, на фланцевом соединении ФЛ, фальцевого изготовления Ф, исполнения 4:

5.3. Размеры отводов типа 1 должны соответствовать указанным на черт. 15 и в табл. 16.

Размеры, мм	Обозначение рабочего чертежа	D	D1	R	U	Исполнение
Масса, кг	23.0833.00	100	130	50	200	5
1,77	-01	125	155	187		238
2,34	-02	160	190	240		290
3,47	-03	200	230	300		350
5,24	-04	250	280	375		425
7,62	-05	315	345	473		523
11,32	-06	355	385	355	405	6
11,01	-07	400	430	400		450
13,60	-08	450	480	450		500
16,62	-09	500	530	500		550
20,18	-10	560	590	560		610
23,94	-11	630	660	630		680
31,06	-12	710	740	710		760
38,48	-13	800	830	800		850
47,04	-14	900	940	900		950
60,86	-15	1000	1040	1000		1050
73,42	-16	1120	1168	1120		1170
91,62	-17	1250	1298	1250		1300
111,48	-18	1400	1448	1400		1450
136,26	-19	1600	1648	1600		1650
162,28	-20	1800	1856	1800		1850
215,90	-21	2000	2056	2000		2050

Пример условного обозначения отвода типа 1, D = 400 мм, с центральным углом 90°, на фланцевом соединении ФЛ, сварного С, исполнения 6:

Отвод 1-400-90 ФЛ-С-6 РД 95 933

5.4. Размеры отводов типа 1 должны соответствовать указанным на черт. 16 и в табл. 17.

Размеры, мм	Обозначение рабочего чертежа	D	D1	R	U	L	Исполнение
Масса, кг	42030.0067.00	100	130	200	152	7	7
1,14	-01	125	155	250	165		9
1,34	-02	160	190	320	183		11
1,72	-03	200	230	400	204		14
2,64	-04	250	280	500	230		17
3,50	-05	315	345	630	263		21
4,70	-06	355	385	710	284	24	8
6,18	-07	400	430	800	307		27
7,36	-08	450	480	900	333		31
8,68	-09	500	530	1000	359		34
10,10	-10	560	590	1120	390		38
11,92	-11	630	660	1260	426		43
15,40	-12	710	740	1420	468		48
18,46	-13	800	830	1600	514		54
22,00	-14	900	940	1800	566		61
29,06	-15	1000	1040	2000	618		68
34,02	-16	1120	1168	2240	680		76
42,14	-17	1250	1298	2500	748		85
50,46	-18	1400	1448	2800	825		95
59,72	-19	1600	1648	3200	928		109
74,28	-20	1800	1856	3600	1032		121
91,72	-21	2000	2056	4000	1136		133

Пример условного обозначения отвода типа 1, D = 100 мм, с центральным углом 15°, на фланцевом соединении ФЛ, сварного С, исполнения 7:

5.5. Размеры отводов типа 1 должны соответствовать указанным на черт. 17 и в табл. 18.

Размеры, мм	Обозначение рабочего чертежа	D	D1	R	U	L	Исполнение
Масса, кг	42030.0068.00	100	130	200	200	27	9
1,32	-01	125	155	250	225		34
1,62	-02	160	190	320	260		43
2,18	-03	200	230	400	300		54
3,36	-04	250	280	500	350		67
4,64	-05	315	345	630	415		84
6,50	-06	355	385	710	455	95	10
8,44	-07	400	430	800	500		107
10,26	-08	450	480	900	550		121
12,34	-09	500	530	1000	600		134
14,64	-10	560	590	1120	660		150
17,62	-11	630	660	1260	730		169
22,58	-12	710	740	1420	810		190
27,64	-13	800	830	1600	900		214
33,52	-14	900	940	1800	1000		241
43,84	-15	1000	1040	2000	1100		268
52,14	-16	1120	1168	2240	1220		300
64,86	-17	1250	1298	2500	1350		335
79,24	-18	1400	1448	2800	1500		375
95,26	-19	1600	1648	3200	1700		429
120,98	-20	1800	1856	3600	1900		479
149,44	-21	2000	2056	4000	2100		529

Пример условного обозначения отвода типа 1, D = 125 мм, с центральным углом 30°, на фланцевом соединении ФЛ, сварного С, исполнения 9:

Отвод 1-125-30 ФЛ-С-9 РД 95 933

5.6. Размеры отводов типа 1 должны соответствовать указанным на черт. 18 и в табл. 19.

Размеры, мм	Обозначение рабочего чертежа	D	D1	R	U	L	Исполнение
Масса, кг	42030.0069.00	100	130	200	230	100	11
1,68	-01	125	155	250	316		125
2,18	-02	160	190	320	378		160
3,10	-03	200	230	400	446		200
4,80	-04	250	280	500	533		250
6,92	-05	315	345	630	646		315
10,10	-06	355	385	710	715	355	12
12,96	-07	400	430	800	793		400
16,06	-08	450	480	900	880		450
19,66	-09	500	530	1000	966		500
23,72	-10	560	590	1120	1070		560
29,02	-11	630	660	1260	1191		630
36,94	-12	710	740	1420	1330		710
46,00	-13	800	830	1600	1486		800
56,66	-14	900	940	1800	1659		900
73,40	-15	1000	1040	2000	1832		1000
88,38	-16	1120	1168	2240	2040		1120
110,30	-17	1250	1298	2500	2265		1250
136,76	-18	1400	1448	2800	2525		1400
166,34	-19	1600	1648	3200	2871		1600
214,38	-20	1800	1856	3600	3218		1800
264,88	-21	2000	2056	4000	3564		2000

Пример условного обозначения отвода типа 1, D = 200 мм, с центральным углом 60°, на фланцевом соединении ФЛ, сварного С, исполнения 11:

5.7. Размеры отводов типа 1 должны соответствовать указанным на черт. 19 и в табл. 20.

Размеры, мм	Обозначение рабочего чертежа	D	D1	R	U	L	Исполнение
Масса, кг	42030.0070.00	100	130	200	293	149	13
1,86	-01	125	155	250	342		185
2,46	-02	160	190	320	409		238
3,56	-03	200	230	400	487		297
5,52	-04	250	280	500	583		371
8,06	-05	315	345	630	709		467
11,90	-06	355	385	710	786	527	14
15,22	-07	400	430	800	872		593
18,96	-08	450	480	900	970		667
23,32	-09	500	530	1000	1066		741
28,26	-10	560	590	1120	1181		910
34,72	-11	630	660	1260	1317		934
44,12	-12	710	740	1420	1472		1053
55,18	-13	800	830	1600	1645		1186
68,18	-14	900	940	1800	1839		1334
88,18	-15	1000	1040	2000	2032		1482
106,50	-16	1120	1168	2240	2264		1660
133,02	-17	1250	1298	2500	2515		1853
165,52	-18	1400	1448	2800	2805		2075
201,88	-19	1600	1648	3200	3191		2372
261,08	-20	1800	1856	3600	3590		2669
322,60	-21	2000	2056	4000	3977		2957

Пример условного обозначения отвода типа 1, D = 400 мм, с центральным углом 75°, на фланцевом соединении ФЛ, сварного С, исполнения 14:

Отвод 1-400-75 ФЛ-С-14 РД 95 933

5.8. Размеры отводов типа 1 должны соответствовать указанным на черт. 20 и в табл. 21.

Размеры, мм	Обозначение рабочего чертежа	D	D1	R	U	Исполнение
Масса, кг	42030.0072.00	100	130	200	250	15
2,04	-01	125	155	255		300
2,74	-02	160	190	320		370
4,02	-03	200	230	400		450
6,24	-04	250	280	500		550
9,20	-05	315	345	630		680
13,70	-06	355	385	710	760	16
17,48	-07	400	430	800		850
21,86	-08	450	480	900		950
26,98	-09	500	530	1000		1050
32,80	-10	560	590	1120		1170
40,42	-11	630	660	1260		1310
51,30	-12	710	740	1420		1460
64,36	-13	800	830	1600		1650
79,70	-14	900	940	1800		1850
102,96	-15	1000	1040	2000		2050
124,62	-16	1120	1168	2240		2290
155,74	-17	1250	1298	2500		2550
194,28	-18	1400	1448	2800		2850
237,42	-19	1600	1648	3200		3250
307,78	-20	1800	1856	3600		3650
380,32	-21	2000	2056	4000		4050

Пример условного обозначения отвода типа 1, D = 100 мм, с центральным углом 90°, на фланцевом соединении ФЛ, сварного С, исполнения 15:

Отвод 1-100-90 ФЛ-С-15 РД 95 933

5.9. Размеры отводов типа 1 должны соответствовать указанным на черт. 21 и в табл. 22.

Размеры, мм	Обозначение рабочего чертежа	D	D1	R	U	L	Исполнение
Масса, кг	42030.0071.00	100	130	200	226	94	17
1,50	-01	125	155	250	262		108
2,90	-02	160	190	320	312		129
2,64	-03	200	230	400	368		152
4,02	-04	250	280	500	439		182
5,78	-05	315	345	630	531		220
8,30	-06	355	385	710	587	243	18
10,70	-07	400	430	800	651		270
13,16	-08	450	480	900	721		299
16,00	-09	500	530	1000	792		328
19,18	-10	560	590	1120	877		364
23,32	-11	630	660	1260	976		405
29,76	-12	710	740	1420	1089		451
36,82	-13	800	830	1600	1217		504
45,04	-14	900	940	1800	1358		583
58,62	-15	1000	1040	2000	1499		641
70,26	-16	1120	1168	2240	1669		692
87,58	-17	1250	1298	2500	1853		768
107,98	-18	1400	1448	2800	2065		876
130,80	-19	1600	1648	3200	2348		973
167,68	-20	1800	1856	3600	2631		1090
207,16	-21	2000	2056	4000	2913		1207

Пример условного обозначения отвода типа 1, D = 500 мм, с центральным углом 45°, на фланцевом соединении ФЛ, сварного С, исполнения 18:

5.10. Размеры отводов типа 1 должны соответствовать указанным на черт. 22 и в табл. 23.

Размеры, мм	Обозначение рабочего чертежа	D	D1	R	U	L	Исполнение
Масса, кг	23.0834.00	100	130	150	191	79	19
1,36	-01	125	155	187	218		90
1,70	-02	160	190	240	255		105
2,38	-03	200	230	300	297		123
3,54	-04	250	280	375	350		145
4,98	-05	315	345	472	420		174
7,10	-06	355	385	355	336	139	20
7,44	-07	400	430	400	368		152
9,08	-08	450	480	450	403		167
10,86	-09	500	530	500	439		182
12,78	-10	560	590	560	481		199
15,04	-11	630	660	630	530		220
19,76	-12	710	740	710	585		243
23,88	-13	800	830	800	651		269
28,86	-14	900	940	900	721		299
37,76	-15	1000	1040	1000	792		328
44,82	-16	1120	1168	1120	877		363
55,84	-17	1250	1298	1250	965		401
66,90	-18	1400	1448	1400	1075		445
80,46	-19	1600	1648	1600	1215		503
101,18	-20	1800	1856	1800	1355		563
126,86	-21	2000	2056	2000	1500		621

Пример условного обозначения отвода типа 1, D = 710 мм, с центральным углом 45°, на фланцевом соединении ФЛ, сварного С, исполнения 20:

Отвод 1-710-45 ФЛ-С-20 РД 95 933

5.11. Размеры отводов типа 2 должны соответствовать указанным на черт. 23 и в табл. 24.

Размеры, мм	Обозначение рабочего чертежа	B	B1	H	H1	U	Исполнение
Масса, кг	23.0835.00	100	130	150	180	250	1
2,40	-01	150	180	100	130		275
2,69			-02	150			180
2,88			-03	250			280
3,70			-04	300			330
4,09	-05	250	280	150	180		325
3,96			-06	250			280
4,85			-07	300			330
5,72			-08	400			430
6,96			-09	500			530
8,00	-10	300	330	150	180		350
4,58			-11	250			280
5,50	-12	400	430		250		400
7,57			-13	400			430
9,78			-14	500			530
10,87			-15	600			630
11,96			-16	800			830
14,15	-17	500	530	250	280		450
9,88			-18	400			430
11,80			-19	500			530
14,38			-20	600			630
15,58			-21	800			830
18,96		-22	540	1000			1040
24,57	-23	600	630	400	430		500
14,39			-24	500			530
17,27			-25	600			630
18,75		-26	640	800			840
24,35			-27	1000			1040
27,67		-28	650	1250		1300	2
34,42	-29	800	830	400	430	600	1
19,33			-30	500			530
22,65		-31	840	600			640
26,93		-32	830	800			830
27,63		-33	840	1000			1040
37,00			-34	1250		1290	2
43,00		-35	850	1600			1650
52,92	-36	1000	1040	500	540	700	1
35,12			-37	600			640
37,16			-38	800			840
41,16			-39	1000		1040	2
48,46			-40	1250			1290
54,96		-41	1050	1600			1650
65,85			-42	2000			2050
75,73	-43	1250	1300	600	650		825
49,96		-44	1290	800			840
52,50			-45	1000			1040
60,98			-46	1250			1290
68,20		-47	1300	1600			1650
83,24			-48	2000			2050
94,60	-49	1600	1650	800	850		1000
73,18			-50	1000			1050
83,26			-51	1250			1300
94,72			-52	1600			1650
106,00			-53	2000			2050
118,96	-54	2000	2050	1000	1050		1200
104,86			-55	1250			1300
122,62			-56	1600			1650

Пример условного обозначения отвода типа 2, B x H = 100 x 150 мм, с центральным углом 90°, на фланцевом соединении ФЛ, фальцевого изготовления Ф, исполнения 1:

Отвод 2-100 x 150-90 ФЛ-Ф-1 РД 95 933

5.12. Размеры отводов типа 2 должны соответствовать указанным на черт. 24 и в табл. 25.

Размеры, мм	Обозначение рабочего чертежа	B	B1	H	H1	U	L
Масса, кг	23.0836.00	100	130	150	180	226	94
1,93	-01	150	180	100	130	244	101
2,49			-02	150			180
2,82			-03	250			280
3,27			-04	300			330
3,76	-05	250	280	150	180	279	116
4,16			-06	250			280
4,87			-07	300			330
5,83			-08	400			430
6,41			-09	500			530
5,15	-10	300	330	150	180	297	123
4,15			-11	250			280
4,97	-12	400	430		250	332	138
6,12			-13	400			430
7,54			-14	500			530
8,42			-15	600			630
9,29			-16	800			830
11,06	-17	500	530	250	280	368	152
6,91			-18	400			430
8,84			-19	500			530
11,15			-20	600			630
12,07			-21	800			830
15,45		-22	540	1000			1040
19,25	-23	600	630	400	430	403	167
10,48			-24	500			530
12,71			-25	600			630
13,80		-26	640	800			840
18,63			-27	1000			1040
21,19		-28	650	1250			1300
26,19	-29	800	830	400	430	474	196
13,26			-30	500			530
13,41		-31	840	600			640
19,91		-32	830	800			830
19,67		-33	840	1000			1040
25,39			-34	1250			1290
31,81		-35	850	1600			1650
48,44	-36	1000	1040	500	540	545	226
22,65			-37	600			640
24,09			-38	800			840
27,01			-39	1000			1040
29,91			-40	1250			1290
37,89		-41	1050	1600			1650
43,90			-42	2000			2050
50,97	-43	1250	1300	600	650	633	262
35,93		-44	1290	800			840
35,69			-45	1000			1040
39,45			-46	1250			1290
45,42		-47	1300	1600			1650
50,89			-48	2000			2050
65,53	-49	1600	1650	800	850	757	314
51,08			-50	1000			1050
55,16			-51	1250			1300
63,22			-52	1600			1650
70,79			-53	2000			2050
79,67	-54	2000	2050	1000	1050	899	372
64,47			-55	1250			1300
96,33			-56	1600			1650

Пример условного обозначения отвода типа 2, B x H = 100 x 150 мм, с центральным углом 45°, на фланцевом соединении ФЛ, фальцевого изготовления Ф, исполнения 3:

5.13. Размеры отводов типа 2 должны соответствовать указанным на черт. 25 и в табл. 26.

Размеры, мм	Обозначение рабочего чертежа	B	B1	H	H1	U	Исполнение
Масса, кг	23.0837.00	100	130	150	180	250	4
3,69	-01	150	180	100	130		275
3,88			-02	150			180
5,58			-03	250			280
6,13			-04	300			330
6,86	-05	250	280	150	180		325
6,97			-06	250	280		425
8,64			-07	300	330		475
9,48			-08	400	430		575
11,13			-09	500	530		675
12,80	-10	300	330	150	180		350
7,95			-11	250			280
9,08	-12	400			430		400
12,61			-13	400			430
15,48			-14	500			530
17,41			-15	600			630
19,32			-16	800			830
23,14	-17	500	530	250	280		450
15,86			-18	400			430
18,99			-19	500			530
22,48			-20	600			630
24,60			-21	800			830
29,03		-22	540	1000			1040
36,34	-23	600	630	400	430		500
22,87			-24	500			530
26,67			-25	600			630
29,06		-26	640	800			840
36,47			-27	1000			1040
41,67		-28	650	1250		1300	5
49,98	-29	800	830	400	430	600	4
31,40			-30	500			530
35,82		-31	840	600			640
41,17		-32	830	800			830
44,02		-33	840	100			1040
52,90			-34	1250		1290	5
60,22		-35	850	1600			1650
72,85	-36	1000	1040	500	540	700	4
49,27			-37	600			640
54,53			-38	800			840
59,05			-39	1000			1040
65,63			-40	1250		1290	5
73,82		-41	1050	1600			1650
87,82			-42	2000	2050		825
101,28	-43	1250	1300	600			650
63,67		-44	1290	800			840
76,05			-45	1000			1040
83,49			-46	1250			1290
92,75		-47	1300	1600			1650
111,52			-48	2000			2050
127,17	-49	1600	1650	800	850		1000
105,97			-50	1000			1050
114,79			-51	1250			1300
128,82			-52	1600			1650
144,58			-53	2000			2050
162,65	-54	2000	2050	1000	1050		1200
152,99			-55	1250			1300
169,20			-56	1600			1650

Пример условного обозначения отвода типа 2, B x H = 100 x 150 мм, с центральным углом 90°, на фланцевом соединении ФЛ, сварного С, исполнения 4:

5.14. Размеры отводов типа 2 должны соответствовать указанным на черт. 26 и в табл. 27.

Размеры, мм	Обозначение рабочего чертежа	B	B1	H	H1	U	L
Масса, кг	23.0838.00	100	138	150	180	226	94
4,28	-01	150	180	100	130	244	101
2,88			-02	150			180
3,45			-03	250			280
4,59			-04	300			330
5,09	-05	250	280	150	180	279	116
4,87			-06	250			280
6,03			-07	300			330
6,65			-08	400			430
7,83			-09	500			530
9,01	-10	300	330	150	180	297	123
5,65			-11	250			280
6,63	-12	400			430	332	138
8,39			-13	400			430
10,25			-14	500			530
11,46			-15	600			630
12,67			-16	800			830
15,11	-17	500	530	250	280	368	152
10,37			-18	400			430
12,34			-19	500			530
15,04			-20	600			630
16,46			-21	800			830
19,35		-22	540	1000			1040
25,03	-23	600	630	400	430	403	167
14,97			-24	500			530
17,98			-25	600			630
19,59		-26	640	800			840
25,47			-27	1000			1040
29,07		-28	650	1250			1300
35,30	-29	800	830	400	430	474	196
19,47			-30	500			530
22,93		-31	840	600			640
27,34		-32	830	800			830
28,31		-33	840	1000			1040
35,24			-34	1250			1290
40,03		-35	850	1600			1650
49,46	-36	1000	1040	500	540	545	226
32,45			-37	600			640
34,58			-38	800			830
38,89			-39	1000			1040
43,17			-40	1250			1290
48,64		-41	1050	1600			1650
58,60			-42	2000			2050
67,33	-43	1250	1300	600	650	633	262
45,76		-44	1290	800			840
48,64			-45	1000			1040
53,36			-46	1250			1290
59,12		-47	1300	1600			1650
73,33			-48	2000			2050
83,39	-49	1600	1650	800	850	757	314
66,84			-50	1000			1050
72,42			-51	1250			1300
82,29			-52	1600			1650
92,59			-53	2000			2050
104,03	-54	2000	2050	1000	1050	899	372
93,30			-55	1250			1300
104,41			-56	1600			1650

Пример условного обозначения отводов типа 2, B x H = 100 x 150 мм, с центральным углом 45°, на фланцевом соединении ФЛ, сварного С, исполнения 6:

5.15. Размеры отводов типа 2 должны соответствовать указанным на черт. 27 и в табл. 28.

Размеры, мм	Обозначение рабочего чертежа	B	B1	H	H1	U
Масса, кг	23.0642.00.00	100	128	150	178	250
2,36	-01	150	178	100	128	275
2,61			-02	150		178
2,90			-03	250		278
3,48			-04	300		328
3,77	-05	250	278	150	178	325
3,82			-06	250		278
4,46			-07	300		328
5,73			-08	400		428
6,49			-09	500		528
7,24	-10	300	328	150	178	350
5,36			-11	250		278
6,15	-12	400			428	400
7,88			-13	400		428
9,21			-14	500		528
10,09			-15	600		628
10,98			-16	800		828
12,74	-17	500	528	250	278	450
9,80			-18	400		428
11,25			-19	500		528
12,22			-20	600		628
13,19			-21	800		828
15,61			-22	1000		1028
17,07	-23	600	628	400	428	500
13,46			-24	500		528
14,51			-25	600		628
15,57			-26	800		828
17,68			-27	1000		1028
20,54	-28	800	828	400	428	600
18,39			-29	500		528
20,10			-30	600		628
20,85			-31	800		828
23,30			-32	1000		1028
25,78	-33	1000	1028	500	528	700
25,40			-34	600		628
26,80			-35	800		828
29,60			-36	1000		1028

Пример условного обозначения отвода типа 2, B x H = 100 x 150 мм, с центральным углом 90°, соединяемого на рамках Р, фальцевого изготовления Ф, исполнения 7:

Отвод 1-100 x 150-90 Р-Ф-7 РД 95 933

5.16. Размеры отводов типа 2 должны соответствовать указанным на черт. 28 и в табл. 29.

Размеры, мм	Обозначение рабочего чертежа	B	B1	H	H1	U	L
Масса, кг	23.0643.00.00	100	128	150	178	226	94
1,98	-01	150	178	100	128	244	101
2,11			-02	150			178
2,36			-03	250			278
2,84			-04	300			328
3,09	-05	250	278	150	178	279	116
3,16			-06	250			278
3,60			-07	300			328
4,52			-08	400			428
5,10			-09	500			528
5,69	-10	300	328	150	178	297	123
4,17			-11	250			278
4,77	-12	400			428	332	138
5,92			-13	400			428
6,89			-14	500			528
7,53			-15	600			628
8,18			-16	800			828
9,47	-17	500	528	250	278	368	152
7,17			-18	400			428
8,21			-19	500			528
8,90			-20	600			628
9,59			-21	800			828
11,45			-22	1000			1028
12,34	-23	600	628	400	428	403	167
9,58			-24	500			528
10,31			-25	600			628
11,04			-26	800			828
12,51			-27	1000			1028
14,72	-28	800	828	400	428	474	196
12,62			-29	500			528
13,92			-30	600			628
14,26			-31	800			828
15,90			-32	1000			1028
17,56	-33	1000	1028	500	528	545	226
16,89			-34	600			628
17,79			-35	800			828
19,61			-36	1000			1028

Пример условного обозначения отвода типа 2, B x H = 100 x 150 мм, с центральным углом 45°, соединяемого на рамках Р, фальцевого изготовления Ф, исполнения 8:

6. ПЕРЕХОДЫ

6.1. Размеры переходов типа 1 должны соответствовать указанным на черт. 29 и в табл. 30.

Размеры, мм	Обозначение рабочего чертежа	D	D1	L	Исполнение
Масса, кг	32032.0038.00	125	100	300	1
0,89	-01	160			125
1,04	-02	200			160
1,34	-03				250
1,62		-04			200
1,72	-05				315
2,04		-06			250
2,24	-07				355
2,39		-08			315
2,62	-09				400
2,78		-10			355
2,93	-11	450			315
3,07		-12			355
3,21		-13			400
3,37	-14	500			355
3,92		-15			400
4,00		-16			450
4,23	-17	560	400		400
4,97		-18	450		300
4,22		-19			500
4,69	-20	630	450		400
5,72		-21	500		300
4,97		-22			560
5,24	-23	710	500	400	2
8,12		-24	560		300
7,53		-25			630
7,81	-26	800	560		400
9,77		-27			630
9,71		-28	710	300	3
10,73	-29	900	630	600	2
17,79		-30	710	400	3
16,49		-31	800		300
15,25	-32		1000		400
18,44		-33	900		300
18,40	-34		1120		400
22,79		-35	1000		300
21,27	-36	1250	900		600
29,64		-37			1000
30,94		-38	1120		300
24,61	-39	1400	1000		800
43,70		-40	1120		600
39,19		-41	1250		300
29,43	-42		1600		600
44,29		-43	1400		400

37,61

Пример условного обозначения перехода типа 1, с D = 125 мм на D1 = 100 мм, на бандажном соединении Б, фальцевого изготовления Ф, исполнения 1:

Переход 1-125/100 Б-Ф-1 РД 95 933

Пример условного обозначения перехода типа 1, с D = 710 мм на D1 = 500 мм, на фланцевом и бандажном соединении ФЛ/Б, фальцевого изготовления Ф, исполнения 2:

Переход 1-710/500 ФЛ/Б-Ф-2 РД 95 933

Пример условного обозначения перехода типа 1, с D = 900 мм на D1 = 800 мм, на фланцевом соединении ФЛ, фальцевого изготовления Ф, исполнения 3:

Переход 1-900/800 ФЛ-Ф-3 РД 95 933

6.2. Размеры переходов типа 1 должны соответствовать указанным на черт. 30 и в табл. 31.

Черт. 30

Таблица 31

Размеры, мм	Обозначение рабочего чертежа	D	D1	L	Исполнение
Масса, кг	32032.0045.00	125	100	300	4
1,76	-01	160			125
2,04	-02	200			160
2,76	-03				250
3,10		-04			200
3,53	-05				315
4,01		-06			250
4,46	-07			355	5
5,10		-08			315
5,58	-09				400
5,98		-10		355	6
6,62	-11	450		315	5
6,37		-12		355	6
7,01		-13			400
7,41	-14	500			355
7,41		-15			400
7,81		-16			450
8,31	-17	560	400		400
9,99		-18	450		300
8,30		-19			500
9,25	-20	630	450		400
11,90		-21	500		300
10,43		-22			560
10,97	-23	710	500		400
13,33		-24	560		300
11,78		-25			630
12,97	-26	800	560		400
15,05		-27			630
16,35		-28	710		300
14,63	-29	900	630		600
24,02		-30	710		400
19,66		-31	800		300
17,76	-32		1000		400
21,99		-33	900		300
21,19	-34		1120		400
26,78		-35	1000		300
24,41	-36	1250	900		600
36,01		-37			1000
37,60		-38	1120		300
28,13	-39	1400	1000		800
48,44		-40	1120		600
42,93		-41	1250		300
31,39	-42		1600		600
48,51		-43	1400		400

40,56

Пример условного обозначения перехода типа 1, с D = 125 мм на D1 = 100 мм, на фланцевом соединении ФЛ, сварного С, исполнения 4:

Переход 1-125/100 ФЛ-С-4 РД 95 933

6.3. Размеры переходов типа 2 должны соответствовать указанным на черт. 31 и в табл. 32.

Черт. 31

Таблица 32

Размеры, мм	Обозначение рабочего чертежа	B x H	B x H1	L
Масса, кг	32032.0044.00	150 x 100	150 x 150	300
3,48	-01	150 x 150		150 x 250
4,52	-02	250 x 150		250 x 250
5,67	-03	300 x 150		300 x 250
6,20	-04	250 x 250		250 x 400
7,23	-05	400 x 250		400 x 400
8,91	-06	500 x 250		500 x 400
10,05	-07	250 x 400		250 x 500
8,47	-08	400 x 400		400 x 500
10,16		-09		400 x 600
11,10	-10	500 x 400		500 x 500
12,01		-11		500 x 600
13,00	-12	600 x 400		600 x 500
13,22		-13		600 x 600
14,21	-14	800 x 400		800 x 500
15,66		-15		800 x 600
17,96	-16	400 x 500		400 x 600
11,32		-17	400 x 800	400
15,74	-18	500 x 500	500 x 600	300
13,92		-19	500 x 800	400
18,70	-20	600 x 500	600 x 600	300
15,19		-21	600 x 800	400
21,55	-22	800 x 500	800 x 600	300
19,08		-23	800 x 1000	400
23,27	-24	1000 x 500	1000 x 600	300
23,22		-25	1000 x 800	400
25,65	-26	400 x 600	400 x 800	300
13,39	-27	500 x 600		500 x 800
18,18		-28	500 x 1000	500
26,13	-29	600 x 600	600 x 800	300
18,78		-30	600 x 1000	500
27,94	-31	800 x 600	800 x 800	300
21,36		-32	800 x 1000	500
32,80	-33	1000 x 600	1000 x 800	300
26,46		-34	1000 x 1000	500
36,57	-35	1250 x 600	1250 x 800	300
30,25		-36	1250 x 1000	500
42,21	-37	500 x 800	500 x 1000	300
20,16	-38	600 x 800		600 x 1000
22,83		-39	600 x 1250	550
36,51	-40	800 x 800	800 x 1000	300
25,95		-41	800 x 1250	550
35,22	-42	1000 x 800	1000 x 1000	300
29,67		-43	1000 x 1250	550
44,62	-44	1250 x 800	1250 x 1000	300
33,38		-45	1250 x 1250	550
52,84	-46	1600 x 800	1600 x 1000	300
42,47		-47	1600 x 1250	550
49,77	-48	600 x 1000	600 x 1250	350
29,19	-49	800 x 1000		800 x 1600
36,82		-50	800 x 1600	700
55,15	-51	1000 x 1000	1000 x 1250	350
34,53		-52	1000 x 1600	700
59,90	-53	1250 x 1000	1250 x 1250	350
38,45		-54	1250 x 1600	700
67,36	-55	1600 x 1000	1600 x 1250	350
48,17		-56	1600 x 1600	700
77,05	-57	2000 x 1000	2000 x 1250	300
51,55		-58	2000 x 1600	700
87,02	-59	800 x 1250	800 x 1600	450
43,00	-60	1000 x 1250		1000 x 1600
46,61	-61	1000 x 1250	1000 x 2000	850
78,71	-62	1250 x 1250	1250 x 1600	450
52,65		-63	1250 x 2000	850
86,54	-64	1600 x 1250	1600 x 1600	450
62,18		-65	1600 x 2000	850
99,95	-66	2000 x 1250	2000 x 1600	450
70,29	-67	1000 x 1600	1000 x 2000	500
58,37	-68	1250 x 1600		1250 x 2000
66,62	-69	1600 x 1600		1600 x 2000
73,95	-70	2000 x 1600		2000 x 2000

82,49

Пример условного обозначения перехода типа 2, с B x H = 150 x 100 мм на B x H1 = 150 x 150 мм, на фланцевом соединении ФЛ, сварного С, исполнения 1:

Переход 2-150 x 100/150 x 150 ФЛ-С-1 РД 95 933

6.4. Размеры переходов типа 2 должны соответствовать указанным на черт. 32 и в табл. 33.

Черт. 32

Таблица 33

Размеры, мм	Обозначение рабочего чертежа	B x H	B x H1	L	Исполнение
Масса, кг	32032.0043.00	150 x 100	150 x 150	300	2
2,12	-01	150 x 150			150 x 250
2,52	-02	250 x 150			250 x 250
3,11	-03	300 x 150			300 x 250
3,96	-04	250 x 250			250 x 400
4,34	-05	400 x 250			400 x 400
5,39	-06	500 x 250			500 x 400
6,16	-07	250 x 400			250 x 500
5,19	-08	400 x 400			400 x 500
6,22		-09			400 x 600
6,53	-10	500 x 400			500 x 500
6,90		-11			500 x 600
7,29	-12	600 x 400			600 x 500
7,60		-13			600 x 600
8,01	-14	800 x 400			800 x 500
9,18		-15			800 x 600
9,44	-16	400 x 500			400 x 600
6,90		-17	800 x 400		400
8,34	-18	500 x 500	500 x 600		300
7,57		-19	500 x 800		400
9,39	-20	600 x 500	600 x 600		300
8,28		-21	600 x 800		400
10,29	-22	800 x 500	800 x 600		300
9,93		-23	800 x 800		400
12,23	-24	1000 x 500	1000 x 600		300
11,06		-25	1000 x 800		400
13,71	-26	400 x 600	400 x 800		300
7,92	-27	500 x 600			500 x 800
8,91		-28	500 x 1000		500
11,79	-29	600 x 600	600 x 800		300
9,39		-30	600 x 1000		500
12,41	-31	800 x 600	800 x 800		300
10,47		-32	800 x 1000		500
16,02	-33	1000 x 600	1000 x 800		300
12,32		-34	1000 x 1000		500
16,74	-35	1250 x 600	1250 x 800	300	4
25,23		-36	1250 x 1000		500
29,01	-37	500 x 800	1250 x 1000	300	2
10,27	-38	600 x 800			600 x 1000
10,76		-39	600 x 1250	550	3
22,93	-40	800 x 800	800 x 1000	300	2
12,18		-41	800 x 1250	550	3
24,98	-42	1000 x 800	1000 x 1000	300	2
13,61		-43	1000 x 1250	500	3
27,93	-44	1250 x 800	1250 x 1000	300	4
26,64		-45	1250 x 1250		550
35,81	-46	1600 x 800	1600 x 1000		300
33,68		-47	1600 x 1250		500
46,08	-48	1600 x 1000	1600 x 1250	350	3
19,93	-49	800 x 1000			800 x 1250
21,26		-50	800 x 1600		700
33,71	-51	1000 x 1000	1000 x 1250		350
23,52		-52	1000 x 1600		700
37,34	-53	1250 x 1000	1250 x 1250	350	4
31,20		-54	1250 x 1600		700
48,09	-55	1600 x 1000	1600 x 1250		350
40,16		-56	1600 x 1600		700
56,54	-57	2000 x 1000	2000 x 1250		350
44,02		-58	2000 x 1600		700
64,90	-59	800 x 1250	800 x 1600		450
33,08	-60	1000 x 1250			1000 x 1600
36,23		-61	1000 x 2000		850
52,11	-62	1250 x 1250	1250 x 1600		450
38,50	-63	1250 x 1250	1250 x 2000		850
59,49	-64	1600 x 1250	1600 x 1600		450

50,22

Пример условного обозначения перехода типа 2, с B x H = 150 x 100 мм на B x H1 = 150 x 150 мм, соединяемого на рамках Р, фальцевого изготовления Ф, исполнения 2:

Переход 2-150 x 100/150 x 150 Р-Ф-2 РД 95 933

Пример условного обозначения перехода типа 2, с B x H = 1000 x 1000 мм на B x H1 = 1000 x 1250 мм, соединяемого на рамке и фланце Р/ФЛ, фальцевого изготовления Ф, исполнения 3:

Переход 2-1000 x 1000/1000 x 1250 Р/ФЛ-Ф-3 РД 95 933

6.5. Размеры переходов типа 3 должны соответствовать указанным на черт. 33 и в табл. 34.

Черт. 33

Таблица 34

Размеры, мм	Обозначение рабочего чертежа	D	B x H	L	Исполнение
Масса, кг	32032.0042.00	100	100 x 150	300	1
2,24	-01	125			100 x 150
2,34	-02	160			100 x 150
2,63		-03			150 x 150
2,95		-04			150 x 250
3,51	-05	200			150 x 150
3,27		-06			150 x 250
3,83		-07			150 x 300
4,16		-08			250 x 250
4,39	-09	250			150 x 150
3,72		-10			150 x 250
4,28		-11			150 x 300
4,50		-12			250 x 250
4,84		-13			250 x 300
5,06	-14	315			150 x 300
4,98		-15			250 x 250
5,32		-16			250 x 300
5,54		-17			250 x 400
6,09		-18	250 x 500		400
8,07	-19	355	250 x 250	300	2
5,96		-20			250 x 300
6,18		-21			250 x 400
6,73		-22			250 x 500
7,28		-23			400 x 400
7,50	-24	400			250 x 300
6,58		-25			250 x 400
7,13		-26			250 x 500
7,68		-27			400 x 400
8,01		-28			400 x 500
8,56	-29	450	250 x 400		400
9,06		-30	250 x 500		300
8,17		-31			400 x 400
8,40		-32			400 x 500
8,94		-33	400 x 600		400
11,47	-34	500	250 x 500		500
11,98		-35	400 x 400		300
8,91		-36			400 x 500
9,45		-37			400 x 600
10,00		-38	400 x 800		600
17,62		-39	500 x 500		300
10,70		-40			500 x 600
11,32		-41	500 x 800		600
19,39	-42	560	400 x 400		300
9,34		-43			400 x 500
9,89		-44			400 x 600
10,43		-45			400 x 800
16,17		-46			500 x 500
11,13		-47			500 x 600
11,75		-48	500 x 800		500
17,84		-49	500 x 1000		800
28,71		-50	600 x 600		300
12,37	-51	630	400 x 500	300	2
11,18		-52			400 x 600
11,74		-53	400 x 800		500
17,69		-54	500 x 500		300
12,70		-55			500 x 600
13,60		-56			500 x 800
14,29		-57	500 x 1000		700
27,81		-58	600 x 600		300
13,67		-59			600 x 800
16,22	-60	710	400 x 600		600
19,48		-61			400 x 800
21,25		-62	500 x 500		400
15,56		-63			500 x 600
16,19		-64			500 x 800
17,75		-65			500 x 1000
20,61		-66	600 x 600		300
14,78		-67			600 x 800
16,92		-68			600 x 1000
18,34		-69			600 x 1250
21,20		-70			800 x 800
16,86	-71	800	400 x 800		800
28,04		-72	500 x 500		600
21,58		-73			500 x 600
22,52		-74			500 x 800
24,43		-75			500 x 1000
27,73		-76	600 x 600		300
15,33		-77			600 x 800
17,88		-78	600 x 1000		400
22,38		-79	600 x 1250		800
39,11		-80	800 x 800		300
17,41		-81	800 x 1000		400
24,02	-82	900	500 x 800		800
33,06		-83			500 x 1000
36,80		-84	600 x 600		500
23,31		-85			600 x 800
26,31		-86			600 x 1000
28,16		-87	600 x 1250		700
38,64		-88	800 x 800		300
20,10		-89			800 x 1000
23,00		-90	800 x 1250		700
40,01		-91	800 x 1600		1300
70,36		-92	1000 x 1000		300
24,41	-93	1000	500 x 1000		900
42,16		-94	600 x 600		700
30,86		-95			600 x 800
34,39		-96			600 x 1000
36,59		-97			600 x 1250
40,34		-98	800 x 800		300
21,14		-99			800 x 1000
24,04		-100	800 x 1250		500
33,79		-101	800 x 1600	1100	2
64,47		-102	1000 x 1000		300
25,46		-103	1000 x 1250		500
35,65	-104	1120	600 x 1000		900
46,91		-105			600 x 1250
51,32		-106	800 x 800		600
34,43		-107			800 x 1000
36,47		-108			800 x 1250
39,07		-109	800 x 1600		900
59,06		-110	1000 x 1000		300
27,64		-111			1000 x 1250
29,35		-112	1000 x 1600		900
61,85		-113	1000 x 2000		1650
106,82		-114	1250 x 1250		300
31,19	-115	1250	600 x 1250		1200
67,27		-116	800 x 800		850
46,42		-117			800 x 1000
50,53		-118			800 x 1250
53,79		-119	800 x 1600		700
52,46		-120	1000 x 1000		500
37,87		-121			1000 x 1250
40,25		-122	1000 x 1600		700
54,84		-123	1000 x 2000		1400
97,80		-124	1250 x 1250		300
32,73		-125	1250 x 1600		700
59,29	-126	1400	800 x 1250		1100
70,69		-127			800 x 1600
75,41		-128	1000 x 1000		600
44,76		-129			1000 x 1250
47,35		-130	1000 x 1600		400
41,71		-131	100 x 2000		1100
85,22		-132	1250 x 1250		300
34,45		-133	1250 x 1600		400
45,39		-134	1250 x 2000		1100
92,10		-135	1600 x 1600		400
48,60	-136	1600	800 x 1600		1500
102,12		-137	1000 x 1000		1100
79,90		-138			1000 x 1250
76,93		-139			1000 x 1600
83,70		-140			1000 x 2000
90,25		-141	1250 x 1250		700
58,85		-142			1250 x 1600
55,72		-143	1250 x 2000		800
78,12		-144	1600 x 1600		400
54,22		-145	1600 x 2000		800
81,87	-146	1800	1000 x 1600		1500
114,23		-147			1000 x 2000
122,54		-148	1250 x 1250		1000
81,67		-149			1250 x 1600
89,75		-150			1250 x 2000
97,08		-151	1600 x 1600		400
55,45		-152			1600 x 2000
59,15	-153	2000	1000 x 2000		1800
158,20		-154	1250 x 1250		1400
111,39		-155			1250 x 1600
121,01		-156			1250 x 2000
130,10		-157	1600 x 1600		800
86,16		-158			1600 x 2000

Пример условного обозначения перехода типа 3, с D = 100 мм на B x H = 100 x 150 мм, на фланцевом соединении ФЛ, сварного С, исполнения 1:

6.6. Размеры переходов типа 3 должны соответствовать указанным на черт. 34 и в табл. 35.

Размеры, мм	Обозначение рабочего чертежа	D	B x H	L	Исполнение
Масса, кг	32032.0041.00	100	100 x 150	300	3
1,32	-01	125			100 x 150
1,39	-02	160			100 x 150
1,52		-03			150 x 150
1,70		-04			150 x 250
2,04	-05	200			150 x 150
1,83		-06			150 x 250
2,17		-07			150 x 300
2,36		-08			250 x 250
2,52	-09	250			150 x 150
2,17		-10			150 x 250
2,54		-11			150 x 300
2,70		-12			250 x 250
2,91		-13			250 x 300
3,07	-14	315			150 x 300
2,93		-15			250 x 250
3,13		-16			250 x 300
3,30		-17			250 x 400
3,66		-18	250 x 500		400
4,63	-19	355	260 x 250		300
3,29		-20			250 x 300
3,44		-21			250 x 400
3,81		-22			250 x 500
4,17		-23			400 x 400
4,37	-24	400			250 x 300
3,83		-25			250 x 400
3,97	-26	400			250 x 500
4,33		-27			400 x 400
4,43		-28			400 x 500
4,68	-29	450	250 x 400		400
4,91		-30	250 x 500		300
4,66		-31			400 x 400
4,82		-32			400 x 500
5,18		-33	400 x 600		400
6,39	-34	500	250 x 500		500
6,91		-35	400 x 400		300
5,42		-36			400 x 500
5,81		-37			400 x 600
6,20		-38	400 x 800		600
10,22		-39	500 x 500		300
6,90		-40			500 x 600
7,34		-41	500 x 800		600
11,67	-42	560	400 x 400		300
5,63		-43			400 x 500
6,02		-44			400 x 600
6,42		-45	400 x 800		500
9,49		-46	500 x 500		300
7,12		-47			500 x 600
7,55		-48	500 x 800		500
10,89		-49	500 x 1000		800
17,32		-50	600 x 600		300
8,00	-51	630	400 x 500		300
6,36		-52			400 x 600
6,74		-53	400 x 800		500
9,94		-54	500 x 500		300
7,61		-55			500 x 600
7,94		-56			500 x 800
8,81		-57	500 x 1000		700
16,56		-58	600 x 600		300
8,34		-59			600 x 800
10,56	-60	710	400 x 600	600	4
12,51		-61			400 x 800
13,61		-62	500 x 500		400
10,89		-63			500 x 600
11,39		-64			500 x 800
12,38		-65			500 x 1000
14,86		-66	600 x 600		300
10,63		-67			600 x 800
12,77		-68			600 x 1000
13,89		-69			600 x 1250
16,31		-70			800 x 800
12,41	-71	800	400 x 800		800
17,21		-72	500 x 600		600
14,10 -73
	500 x 600			14,71	-74
500 x 800		15,96			-75
500 x 1000		18,60			-76
600 x 600		300	11,26		-77
600 x 800		13,48			-78
600 x 1000		400	16,11		-79
600 x 1250		800	25,42		-80
800 x 800		300	13,10		-81
800 x 1000		400	17,31		-82
900	500 x 800	800	26,25		-83
500 x 1000		29,47			-84
600 x 600		500	19,20		-85
600 x 800		21,88			-86
600 x 1000		23,42			-87
600 x 1250		700	30,45		-88
800 x 800		300	17,23		-89
800 x 1000		19,93			-90
800 x 1250		700	32,36		-91
800 x 1600		1300	54,74		-92
1000 x 1000		300	21,18		-93
1000	500 x 1000	900	33,47		-94
600 x 600		700	24,75		-95
600 x 800		27,75			-96
600 x 1000		29,60			-97
600 x 1250		32,81			-98
800 x 800		300	18,15		-99
800 x 1000		20,86			-100
800 x 1250		500	28,10		-101
800 x 1600		1100	4	48,00	-102
1000 x 1000		300	22,10		-103
1000 x 1250		500	29,64		-104
1120	600 x 1000	900	37,40		-105
600 x 1250		41,07			-106
800 x 800		600	28,10		-107
800 x 1000		31,25			-108
800 x 1250		33,40			-109
800 x 1600		900	47,28		-110
1000 x 1000		300	24,10		-111
1000 x 1250		25,58			-112
1000 x 1600		900	49,50		-113
1000 x 2000		1650	82,10		-114
1250 x 1250		300	27,20		-115
1250	600 x 1250	1200	48,80		-116
800 x 800		850	36,89		-117
800 x 1000		40,45			-118
800 x 1250		43,09			-119
800 x 1600		700	42,82		-120
1000 x 1000		500	31,63		-121
1000 x 1250		33,60			-122
1000 x 1600		700	45,47		-123
1000 x 2000		1400	78,91		-124
1250 x 1250		300	28,51		-125
1250 x 1600		700	48,67		-126
1400	800 x 1250	1100	63,01		-127
800 x 1600		67,42			-128
1000 x 1000		600	40,78		-129
1000 x 1250		43,14			-130
1000 x 1600		400	38,68		-131
1000 x 2000		1100	76,18		-132
1250 x 1250		300	32,22		-133
1250 x 1600		400	42,20		-134
1250 x 2000		1100	81,62		-135
1600 x 1600		400	45,19		-136
1600	800 x 1600	1500	90,48		-137
1000 x 1000		1100	65,06		-138
1000 x 1250		68,65			-139
1000 x 1600		74,83			-140
1000 x 2000		80,70			-141
1250 x 1250		700	53,34		-142
1250 x 1600		59,80			-143
1250 x 2000		800	70,83		-144
1600 x 1600		400	47,62		-145
1600 x 2000		800	74,18

Пример условного обозначения перехода типа 3, с D = 100 мм на B x H = 100 x 150 мм, на бандажном и фланцевом соединении Б/ФЛ, фальцевого изготовления Ф, исполнения 3:

Пример условного обозначения перехода типа 3, с D = 710 мм на B x H = 400 x 600 мм, на фланцевом соединении ФЛ, фальцевого изготовления Ф, исполнения 4:

7. ТРОЙНИКИ

7.1. Размеры прямых тройников должны соответствовать указанным на черт. 35 и в табл. 36.

Размеры, мм	Обозначение рабочего чертежа	D	D1	D2	U	U1	\alpha L
								Масса, кг	S = 1,0
S = 1,4	42030.0073.00	160	125	100	425	370	211	30°	3,09
3,97	-01	200		160	523	455		259	4,55
5,90			-02					125	4,61
6,00	-03	250	200	160	615	535		305	6,36
8,30								-04	6,66
8,63	-05	315	250	125	737	641		366	8,83
11,65			-06					160	9,21
12,16			-07					200	9,73
12,81	-08	355	315	160	853	744		414	11,90
16,03			-09					200	12,34
16,24			-10					250	12,70
16,69	-11	400	355	200	937	817		456	15,06
19,80			-12					250	15,58
20,47			-13					315	16,28
21,39	-14	450	400	250	1031	898		503	18,52
24,45			-15					315	19,22
25,37			-16					355	20,03
26,34	-17	500	450	250	1123	978		549	21,68
28,76			-18					315	22,39
30,34			-19					355	23,28
30,76			-20					400	23,78
31,38	-21	560	500	250	1236	1076		605	25,77
34,31			-22					315	26,47
35,23			-23					355	27,36
36,31			-24					400	27,94
37,04			-25					450	28,58
37,87	-26	630	560	250	1368	1191		671	30,85
40,99			-27					315	31,78
42,24			-28					355	32,67
43,32			-29					400	33,24
44,05			-30					450	33,72
44,65			-31					500	34,77
46,04	-32	710	630	315	1008	720	694	45°	28,07
36,54			-33					355	28,80
37,40			-34					400	29,37
38,13			-35					450	29,93
38,85			-36					500	30,51
39,58			-37					560	31,19
40,45	-38	800	710	315	1117	797		771	33,79
44,25			-39					355	34,52
45,11			-40					400	35,10
45,84			-41					450	35,66
46,56			-42					500	36,15
47,17			-43					560	36,99
48,26			-44					630	38,48
50,00	-45	900	800	315	1251	894		861	42,37
55,40			-46					355	43,49
56,81			-47					400	44,15
57,65			-48					450	44,39
57,93			-49					500	44,73
58,33			-50					560	45,49
59,31			-51				630	45°	46,90
60,94			-52					710	47,74
61,96	-53	1000	900	400	1373	980		947	52,83
68,88			-54					450	53,55
69,82			-55					500	54,20
70,66			-56					560	55,04
71,75			-57					630	56,61
73,60			-58					710	57,69
74,96			-59					800	58,80
76,35	-60	1120	1000	400	1539	1099		1062	64,22
83,97			-61					450	65,01
85,02			-62					500	65,74
85,97			-63					560	66,43
86,84			-64					630	68,23
89,01			-65					710	69,70
90,92			-66					800	71,05
92,65			-67					900	75,36
96,03	-68	1250	1120	400	1696	1210		1173	77,06
100,98			-69					450	77,93
102,14			-70					500	78,74
103,20			-71					560	79,89
104,73			-72					630	81,62
106,80			-73					710	82,85
108,38			-74					800	84,05
109,89			-75					900	87,19
113,60			-76					1000	89,04
115,95	-77	1400	1250	400	1877	1338		1301	93,72
123,58			-78					450	94,52
124,63			-79					500	95,33
125,69			-80					560	96,56
127,33			-81					630	98,36
129,51			-82					710	99,91
131,53			-83					800	101,50
133,59			-84					900	104,40
136,97			-85					1000	106,18
139,21			-86					1120	109,35
143,04	-87	1600	1400	500	2119	1509		1472	116,89
154,98			-88					560	117,81
156,18			-89					630	119,69
158,47			-90					710	121,78
161,25			-91					800	123,92
164,38			-92					900	127,22
168,01			-93					1000	129,55
171,03			-94					1120	133,19
175,52			-95					1250	135,32

178,15

\alpha = 30^{\circ} Пример условного обозначения тройника прямого, D = 200 мм, D₁ = 160 мм, D₂ = 125 мм, , на фланцевом соединении ФЛ, сварного С:

Тройник прямой 200 x 160 x 125-30 ФЛ-С РД 95 933

\alpha = 45^{\circ} Пример условного обозначения тройника прямого, D = 710 мм, D₁ = 630 мм, D₂ = 400 мм, , на фланцевом соединении ФЛ, сварного С:

Тройник прямой 710 x 630 x 400-45 ФЛ-С РД 95 933

7.2. Размеры тройников штанообразных должны соответствовать указанным на черт. 36 и в табл. 37.

Черт. 36

Таблица 37

Размеры, мм	Обозначение рабочего чертежа	D	D1	D2	U	U1	\alpha L
								Масса, кг	S = 1,0
S = 1,4	42030.0074.00	160	125	100	422	408	217	30°	2,70
3,42	-01	200		160	517	500		265	3,84
4,91			-02					125	3,91
5,01	-03	250		200	610	589		313	5,02
6,44			-04					160	5,25
6,73	-05	315	250	125	732	707		376	7,02
9,12			-06					160	7,33
9,52			-07					200	7,69
9,95	-08	355	315	160	849	821		426	9,31
12,07			-09					200	9,60
12,39			-10					250	9,80
12,62	-11	400	355	200	932	901		469	11,92
15,41			-12					250	12,36
15,97			-13					315	12,59
16,23	-14	450	400	250	1027	993		518	14,20
18,41			-15					315	14,66
19,00			-16					355	15,24
16,64	-17	500	450	250	1119	1082		566	16,59
21,61			-18					315	16,90
21,98			-19					355	17,63
22,95			-20					400	17,89
23,13	-21	560	500	250	1231	1191		624	19,81
25,96			-22					315	20,27
26,55			-23					355	20,77
27,08			-24					400	21,11
27,48			-25					450	21,67
28,20	-26	630	560	250	1363	1318		692	24,41
31,98			-27					315	24,79
32,46			-28					355	25,45
33,21			-29					400	25,87
33,72			-30					450	26,27
34,21			-31					500	26,69
34,72	-32	710	630	315	998	926	746	45°	27,99
36,43			-33					355	28,72
37,29			-34					400	29,29
38,02			-35					450	29,86
38,74			-36					500	30,43
39,47			-37					560	31,11
40,34	-38	800	710	315	1107	1026		829	33,56
43,92			-39					355	34,29
44,78			-40					400	34,86
45,51			-41					450	35,42
46,23			-42					500	35,92
46,85			-43					560	36,76
47,93			-44					630	38,24
49,67	-45	900	800	315	1241	1152		927	42,13
55,07			-46					355	43,26
56,48			-47					400	43,91
57,32			-48					450	44,15
57,60			-49					500	44,50
58,00			-50					560	45,25
58,98			-51					630	46,66
60,61			-52					710	47,51
61,64	-53	1000	900	400	1362	1263		1019	52,60
68,55			-54					450	53,32
69,49			-55					500	53,97
70,33			-56					560	54,81
71,42			-57					630	56,37
73,27			-58					710	57,45
74,63			-59					800	58,57
76,02	-60	1120	1000	400	1528	1417		1143	63,90
83,53			-61					450	64,70
84,58			-62					500	65,43
85,53			-63					560	66,11
86,40			-64					630	67,91
88,57			-65					710	69,38
90,48			-66					800	70,73
92,20			-67					900	73,64
95,59	-68	1250	1120	400	1685	1562		1263	76,74
100,54			-69					450	77,38
101,70			-70					500	78,43
102,76			-71					560	79,58
103,96			-72					630	81,07
106,36			-73					710	82,54
107,94			-74					800	83,81
109,56			-75					900	86,87
113,16			-76					1000	88,73
115,51	-77	1400	1250	400	1865	1728		1401	93,33
123,04			-78					450	94,13
124,08			-79					500	94,9
125,14			-80					560	96,17
126,78			-81					630	97,97
128,96			-82					710	99,52
130,98			-83					800	101,10
133,04			-84					900	104,01
136,42			-85					1000	105,79
138,67			-86					1120	108,96
142,49 -87
1600	1400	500	2107	1952	1586		116,!4	154,21	-88
560			117,26					156,41	-89
630			119,14					157,70	-90
710			121,24					160,49	-91
800			123,37					163,31	-92
900			126,67					167,24	-93
1000			129,00					170,26	-94
1120			132,64					174,75	-95
1250			134,77					177,38	\alpha = 30^{\circ}

Пример условного обозначения тройника штанообразного, D = 200 мм, D₁ = 160 мм, D₂ = 125 мм, , на фланцевом соединении ФЛ, сварного С:

Тройник штанообразный 200 x 160 x 125-30 ФЛ-С РД 95 933

\alpha = 45^{\circ} Пример условного обозначения тройника штанообразного, D = 710 мм, D₁ = 630 мм, D₂ = 400 мм, , на фланцевом соединении ФЛ, сварного С:

Тройник штанообразный 710 x 630 x 400-45 ФЛ-С РД 95 933

8. ВРЕЗКА

8.1. Размеры врезки типа 1 должны соответствовать указанным на черт. 37 и в табл. 38.

Черт. 37

Таблица 38

Размеры, мм	Обозначение рабочего чертежа	D	D1	D2	L	Исполнение
						Масса, кг	S = 1,0
S = 1,4	32032.0040.00	160	100	130	300 — 2480	1	0,58
0,71		-01	125			155	0,68
0,84	-02					200	0,65
0,81		-03	160			190	0,86
1,07	-04					250	0,84
1,04		-05	200			230	1,23
1,50	-06	315	160			190	0,83
1,02		-07	200			230	1,19
1,45		-08	250			280	1,55
1,91	-09	355	160			190	0,82
1,02		-10	200			230	1,18
1,43		-11	250			280	1,52
1,86	-12	400	160			190	0,82
1,01		-13	200			230	1,17
1,42		-14	250			280	1,49
1,83	-15	450	200			230	1,16
1,40		-16	250			280	1,47
1,80		-17	315			345	1,93
2,37	-18	500	250			280	1,46
1,78		-19	315			345	1,90
2,34		-20	355		385	2	2,54
3,05		-21	400			430	2,99
3,62	-22	560	250		280	1	1,45
1,77		-23	315			345	1,87
2,30		-24	355		385	2	2,49
2,99		-25	400			430	2,93
3,53		-26	450			480	3,45
4,20	-27	630	250		280	1	1,44
1,75		-28	315			345	1,85
2,26		-29	355		385	2	2,46
2,94		-30	400			430	2,86
3,44		-31	450			480	3,35
4,05		-32	500			530	3,91
4,77	-33	710	315		345	1	1,82
2,23		-34	355		385	2	2,42
2,89		-35	400			430	2,82
3,39		-36	450			480	3,27
3,94		-37	500			530	3,78
4,58		-38	560			590	4,44
5,43	-39	800	315		345	1	1,81
2,21		-40	355		385	2	2,40
2,86		-41	400			430	2,78
3,33		-42	450			480	3,21
3,86		-43	500			530	3,75
4,54		-44	560			590	4,31
5,24		-45	630			660	5,76
6,03	-46	900	315		345	1	1,79
2,19		-47	355		385	2	2,38
2,83		-48	400			430	2,75
3,28		-49	450			480	3,16
3,78		-50	500			530	3,63
4,37		-51	560			590	4,18
5,06		-52	630			660	5,57
6,66		-53	710			740	6,64
8,02	-54	1000	355			385	2,35
2,80		-55	400			430	2,72
3,25		-56	450			480	3,12
3,73		-57	500			530	3,55
4,27		-58	560			590	4,08
4,92		-59	630			660	5,39
6,41		-60	710			740	6,47
7,77	-61	1120	355	385		300 — 2480	2,34
2,78		-62	400			430	3,70
3,20		-63	450			480	3,08
3,68		-64	500			530	3,50
4,20		-65	560			590	4,03
4,85		-66	630			660	5,30
6,28		-67	710			740	6,27
7,49		-68	800			830	7,41
8,25	-69	1250	400			430	2,68
3,19		-70	450			480	3,05
3,63		-71	500			530	3,46
4,14		-72	560			590	3,97
4,77		-73	630			660	5,22
6,17		-74	710			740	6,08
7,26		-75	800		830	2	7,24
8,69		-76	900			940	9,90
11,72		-77	1000			1040	11,77
14,10	-78	1400	400			430	2,66
3,15		-79	450			480	3,04
3,62		-80	500			530	3,44
4,12		-81	560			590	3,92
4,69		-82	630			660	5,14
6,06		-83	710			740	5,97
7,08		-84	800			830	6,90
8,21		-85	900			940	9,59
11,28		-86	1000			1040	11,27
13,41		-87	1120			1168	14,37
17,14	-88	1600	500			530	3,39
4,04		-89	560			590	3,86
4,61		-90	630			660	5,06
5,95		-91	710			740	5,88
6,95		-92	800			830	6,84
8,13		-93	900			940	9,34
10,94		-94	1000			1040	10,90
12,89		-95	1120			1168	13,65
16,13		-96	1250			1298	16,41

19,63

Обозначение рабочего чертежа	D	D1	D2	L	Исполнение	Масса, кг
						S = 1,0	S = 1,4
-97	1800	560	590	300 — 2480	2	3,82	4,55
-98		630	660			5,00	5,86
-99		710	740			5,78	6,81
-100		800	830			6,74	7,98
-101		900	940			9,16	10,69
-102		1000	1040			10,56	12,40
-103		1120	1168			13,21	15,51
-104		1250	1298			15,64	18,55
-105		1400	1448			18,82	22,63
-106	2000	630	660			4,97	5,82
-107		710	740			5,73	6,74
-108		800	830			6,63	7,83
-109		900	940			8,99	10,46
-110		1000	1040			10,38	12,16
-111		1120	1168			12,88	15,04
-112		1250	1298			15,40	17,86
-113		1400	1448			17,96	21,42
-114		1600	1648			22,86	27,77

Пример условного обозначения врезки типа 1, D1 = 400 мм, на фланцевом соединении ФЛ, сварной С, исполнения 2:

Врезка 1-400 ФЛ-С-2 РД 95 933

8.2. Размеры врезки типа 2 должны соответствовать указанным на черт. 38 и в табл. 39.

Черт. 38

Таблица 39

Размеры, мм	Обозначение рабочего чертежа	B	B1	H	H1
					Масса, кг	S = 1,0
S = 1,4	32032.0039.00	150	180	150	180	1,26
1,47	-01	250			280	1,66
1,94			-02	250	280	2,06
2,41			-03	300	330	2,26
2,65	-04	400	430	250	280	2,65
3,11			-05	400	430	3,24
3,80			-06	500	530	3,64
4,26	-07	500	530	250	280	3,05
3,57			-08	400	430	3,64
4,26			-09	500	530	4,73
4,15			-10	600	630	5,18
5,95			-11	800	830	6,12
7,02	-12	600	640	400	430	4,03
4,72			-13	500	530	5,18
5,95			-14	600	630	5,64
6,48			-15	800	840	7,89
8,86			-16	1000	1040	8,98
10,09	-17	800	830	400	430	4,82
5,65			-18	500	530	6,12
7,01		-19	840	600	640	7,89
8,86		-20	830	800	830	7,50
8,61		-21	840	1000	1040	10,43
11,81			-22	1250	1290	11,47
12,89	-23	1000	1040	500	540	8,44
9,48			-24	600	640	8,98
10,09			-25	800	840	10,09
11,33			-26	1000	1040	11,19
12,58			-27	1250	1290	12,58
14,14			-28	1600	1650	15,78
17,58	-29	1250	1300	600	650	11,30
12,58		-30	1290	800	840	11,47
12,89			-31	1000	1040	12,58
14,14			-32	1250	1290	13,95
15,67		-33	1300	1600	1300	18,79
20,76			-34	2000	2050	21,41
23,66	-35	1600	1650	800	850	14,60
16,25			-36	1000	1050	15,78
17,58			-37	1250	1300	11,81
20,76			-38	1600	1650	21,06
23,28			-39	2000	2050	23,70

Пример условного обозначения врезки типа 2, B x H = 150 x 150 мм, на фланцевом соединении ФЛ, сварной С:

---
