РД 52.08.712-2008. Руководящий документ. Подготовка и заполнение входных документов подсистемы «Озера и водохранилища» автоматизированной информационной системы государственного водного кадастра
(утв. Росгидрометом 18.12.2008)
Примечание
Документ введен в действие с 02.03.2009. Взамен Методических указаний по ведению государственного водного кадастра. Разд. I. Поверхностные воды. Выпуск 6. Подготовка и перфорация первичных данных. Ч. 2. Озера и водохранилища. Том I. Организация и методика работ в условиях автоматизированной обработки данных наблюдений. — Л.: Гидрометеоиздат, 1987. — 68 с.; Методических указаний по ведению государственного водного кадастра. Разд. I. Поверхностные воды. Выпуск 6. Подготовка и перфорация первичных данных. Ч. 2. Озера и водохранилища. Том II. Правила заполнения книжек и таблиц. — Л.: Гидрометеоиздат, 1987. — 104 с.
А. В. Фроловым
18 декабря 2008 года
«ОЗЕРА И ВОДОХРАНИЛИЩА» АВТОМАТИЗИРОВАННОЙ ИНФОРМАЦИОННОЙ
СИСТЕМЫ ГОСУДАРСТВЕННОГО ВОДНОГО КАДАСТРА
Дата введения 2 марта 2009 года
Предисловие
1 РАЗРАБОТАН Государственным учреждением «Государственный гидрологический институт» (ГУ «ГГИ») Росгидромета
2 РАЗРАБОТЧИКИ С.И. Гусев, канд. физ.-мат. наук (руководитель разработки), Л.К. Яровая, Е.И. Куприёнок (ответственные исполнители), В.Н. Баяджан
3 ОДОБРЕН Методической комиссией ГУ «ГГИ», протокол № 1 от 18.11.2008
4 УТВЕРЖДЕН Заместителем Руководителя Росгидромета А.В. Фроловым 18.12.2008
5 ЗАРЕГИСТРИРОВАН ЦМТР ГУ «НПО „Тайфун“ под номером РД 52.08.712-2008 от 26.12.2008»
6 ВЗАМЕН Методические указания по ведению государственного водного кадастра. Раздел I. Поверхностные воды. Выпуск 6. Подготовка и перфорация первичных данных. Часть 2. Озера и водохранилища. Том I. Организация и методика работ в условиях автоматизированной обработки данных наблюдений. — Л.: Гидрометеоиздат, 1987. — 68 с.
Методические указания по ведению государственного водного кадастра. Раздел I. Поверхностные воды. Выпуск 6. Подготовка и перфорация первичных данных. Часть 2. Озера и водохранилища. Том II. Правила заполнения книжек и таблиц. — Л.: Гидрометеоиздат, 1987. — 104 с.
Введение
Начиная с 2002 года, ведение государственного водного кадастра (ГВК) по подразделу «Озера и водохранилища» в системе Росгидромета осуществляется с использованием разработанной в ГУ «ГГИ» технологии «ГВК-Озера» на основе ПЭВМ. Эта технология, созданная взамен морально устаревшей технологии на основе ЕС ЭВМ, позволила перейти от централизованной обработки озерной режимной гидрометеорологической информации в ГУ «ГГИ» к ее распределению между ГУ «ГГИ» (ИАЦ ГВК) и подразделениями озерной сети наблюдений УГМС в соответствии с их естественными функциями, что создало условия для повышения общей эффективности ведения ГВК.
В связи с завершением опытной эксплуатации и планируемым внедрением технологии «ГВК-Озера» потребовался пересмотр ориентированных на прежнюю технологию нормативно-методических документов, регламентирующих все стороны ведения ГВК по подразделу «Озера и водохранилища». В частности, это касается вопросов подготовки и заполнения входных документов (книжек и таблиц для записи результатов наблюдений и паспортных сведений). Поскольку Методические указания, посвященные этим вопросам, изданные в 1987 — 1988 годах, во многом устарели, а почти 20-летний опыт их использования выявил в них ряд существенных недостатков, появилась необходимость в разработке нового нормативно-методического документа.
Настоящий руководящий документ существенно переработан как по структуре, так и по содержанию. Исключены все положения и рекомендации, не имеющие прямого отношения к этим вопросам. В необходимых случаях дополнены классификаторы, отредактирован текст, обновлены примеры. Внесен ряд уточнений в формы паспорта водоема и сведений о сети наблюдений, расширяющих состав информации и возможности обработки данных наблюдений.
По всем вопросам, связанным с настоящим руководящим документом, следует обращаться в ИАЦ ГВК ГУ «ГГИ» (199053, Санкт-Петербург, В.О., 2-я линия, д. 23, (812) 323 12 61, e-mail: cntgwk@hydrology.ru).
1 Область применения
Настоящий руководящий документ устанавливает порядок подготовки и заполнения входных документов подсистемы «Озера и водохранилища» автоматизированной информационной системы государственного водного кадастра (АИС ГВК) для последующего ввода в компьютер и обработки средствами разработанной в ГУ «ГГИ» технологии «ГВК-Озера». Документ предназначен для инженерно-технического персонала озерных постов, озерных станций, гидрометеорологических обсерваторий и других оперативно-производственных подразделений УГМС, осуществляющих стандартные гидрометеорологические наблюдения на озерах и водохранилищах, а также подготовку и обработку их результатов в рамках ведения ГВК.
2 Общие положения
2.1 Входные документы подсистемы «Озера и водохранилища» АИС ГВК
Входная информация подсистемы «Озера и водохранилища» АИС ГВК включает:
- паспортные сведения о водоемах;
- паспортные сведения о сети гидрометеорологических наблюдений на побережье и акватории водоемов;
- результаты гидрометеорологических наблюдений на побережье и акватории водоемов, выполнение которых регламентируется [1].
Паспортные сведения о водоеме включают, кроме идентифицирующего кода [2] и названия водоема, характеристики местоположения, морфометрические параметры, сведения о гидрографических связях с другими объектами поверхностных вод и основные обобщенные режимные характеристики.
Паспортные сведения о сети наблюдений включают состав подразделений УГМС, осуществляющих гидрометеорологические наблюдения на водоемах или руководство проведением таких наблюдений, перечень и местоположение пунктов наблюдений, периоды действия подразделений и пунктов наблюдений.
Данные гидрометеорологических наблюдений на озерах и водохранилищах включают результаты наблюдений за уровнем и температурой воды, осадками, состоянием водного объекта, характеристиками ледяного и снежного покровов, а также о ветре, волнении, течениях, оптических свойствах воды, температуре и влажности воздуха.
Первичная запись входной информации подсистемы «Озера и водохранилища» АИС ГВК производится во входные документы (книжки и таблицы) установленных форм (рисунок 2.1).
 |
- индекс и код документа |  |
- обязательные блоки |
|---|---|---|---|
 |
- название документа |  |
- блоки, которых в составе документа может не быть |
Символом «*» обозначены блоки, которых в составе документа может быть более одного

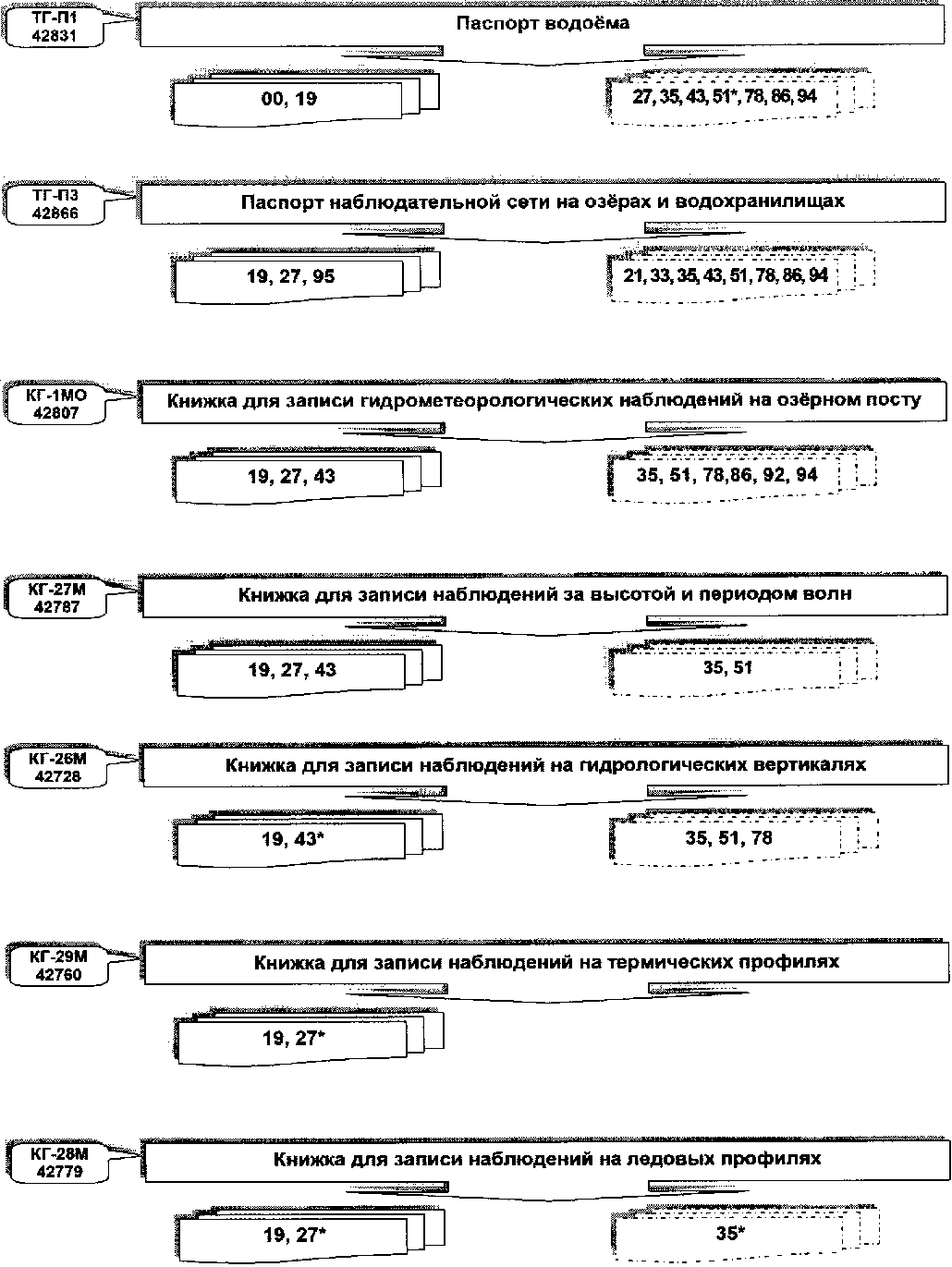

Рисунок 2.1 — Входные документы подсистемы «Озера и водохранилища» АИС ГВК
Каждый входной документ состоит из двух частей: призначной и информационной.
Призначная часть документа располагается на его титульном листе, оформлена в виде отдельной таблицы и состоит из одной строки, разделенной на шесть граф.

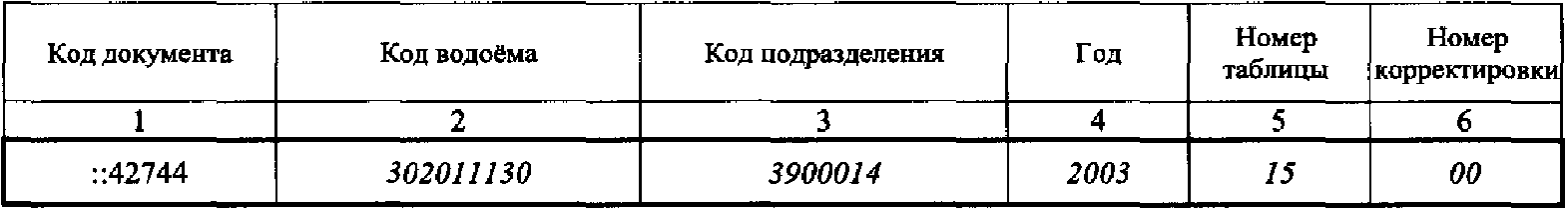

Первая графа включает признак начала документа «::» (двойное двоеточие), код документа и символ-разделитель «=» (знак равенства).
Данные, для записи которых предназначен входной документ, размещаются в его информационной части, состоящей из отдельных блоков. Каждый блок имеет свою призначную и информационную части.
Призначная часть блока состоит из одной строки и всегда начинается с признака начала блока «:» (двоеточие), за которым следует код блока (двузначное число) и символ-разделитель «=».
| Пример - | :19= :27= |
|---|
За разделителем располагаются остальные элементы призначной части блока, набор которых определяется видом блока и видом документа. В частном случае призначная часть блока может состоять только из кода блока. Один документ может включать несколько блоков с одинаковыми кодами. Эти блоки различаются содержанием призначных частей.
Информационная часть блока имеет вид таблицы, содержащей определенное количество граф и строк. Первая графа всегда включает номер строки и символ-разделитель «=», количество и содержание остальных граф зависит от вида блока и вида входного документа.
Во всех входных документах их части, предназначенные для записи данных, подлежащих вводу в компьютер, обведены утолщенной линией.
2.2 Общие правила заполнения входных документов
Данные, записываемые во входные документы, подразделяются на текстовые и числовые.
Для записи текстовых данных, подлежащих вводу в компьютер (названий водных объектов, подразделений УГМС, пунктов наблюдений), используются прописные буквы русского алфавита, арабские цифры, а также символы «-» (тире), «.» (точка), пробел. На текстовую информацию, не предназначенную для ввода в компьютер, такие ограничения не распространяются. Для записи числовых данных в обоих случаях используются только арабские цифры и символы «-» (минус), «.» (точка).
В названиях, состоящих из нескольких слов, слова разделяются пробелами. Если в составе названия имеется сокращение, то после него обязательно следует записывать символ «.».
При записи данных наблюдений, подлежащих вводу в компьютер, необходимо соблюдать следующие правила.
Результаты наблюдений записываются только числовыми значениями. При наличии дробной части числа она отделяется точкой, отрицательные числа записываются со знаком минус. Округление числа производится в большую сторону, если последняя отбрасываемая цифра равна 5.
Дата (месяц, число) записывается целым четырехзначным числом.
Пример — 19 октября записывается в виде 1019,
Время (час, минута) записывается аналогичным образом.
Пример — 14 ч 5 мин записывается в виде 1405,
6 ч 15 мин — 0615, 17 ч 00 мин — 1700.
При отсутствии наблюдаемого явления записывается «0» (нуль). При отсутствии наблюдения никакие символы не записываются.
3 Подготовка и заполнение паспортных сведений
3.1 Паспорт водоема
3.1.1 Общие положения
Паспорт водоема ТГ-П1 состоит из 9 блоков. Блоки 00 «Основные сведения о водоеме» и 19 «Сведения о схеме водоема» — обязательные, остальные заполняются при наличии соответствующих данных. Примеры заполнения приведены в приложении А. Схема водоема составляется в соответствии с приложением Б.
3.1.2 Титульный лист и призначная часть паспорта

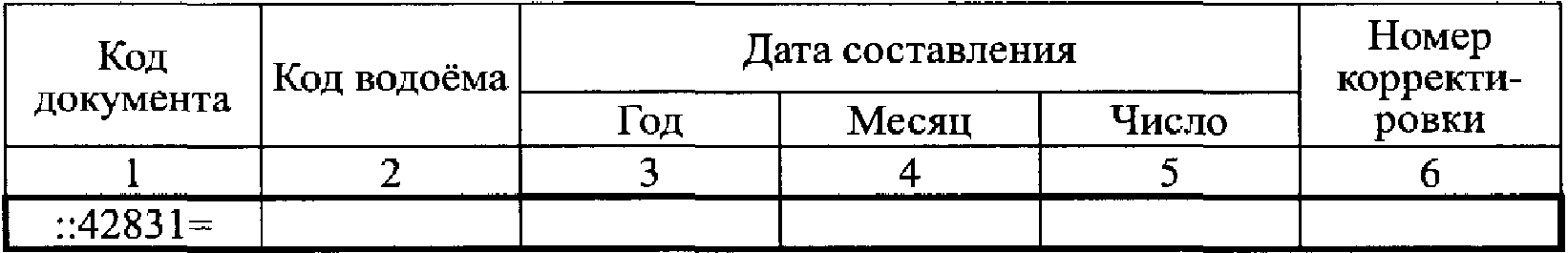

На титульном листе паспорта водоема записываются общие сведения: название УГМС (названия всех УГМС, имеющих сеть наблюдений на данном водоеме, записываются через запятую), название водоема, дата заполнения или корректировки, фамилии составителя и проверяющего лица.

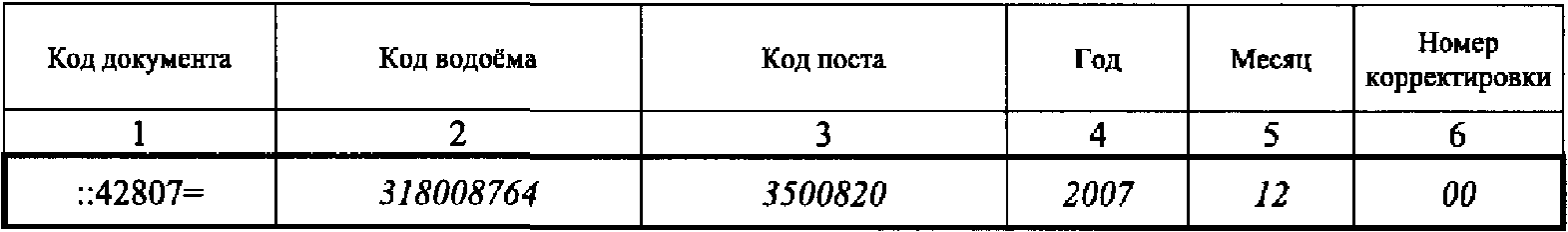

В призначной части документа, расположенной на титульном листе (рисунок 3.1), записываются код водоема и дата первого заполнения паспорта (графы 2 — 5). В графу 6 при первом заполнении паспорта записывается код 00. При последующих дополнениях или исправлениях паспортных сведений дата составления паспорта в графах 3 — 5 не изменяется, а в графу 6 записывается порядковый номер корректировки, начиная с 01.
Рисунок 3.1 — Призначная часть паспорта водоема
Призначные части блоков 00, 19, 27, 35, 43 и 94 паспорта водоема представлены только их кодами.
3.1.3 Основные сведения о водоеме (блок 00)
В графе 2 указывается код вида водоема: 19 — для озера, 27 — для водохранилища.
Код гидрологического региона, к которому относится водоем (графа 3), указывается по классификатору территориального деления ГВК в соответствии с таблицей В.1 (приложение В).
Графа 4 («Резерв») — не заполняется.
Код субъекта Российской Федерации (графа 5) записывается в соответствии с таблицей В.2 (приложение В). Если водоем расположен на территории нескольких субъектов федерации, в графу 5 записывается код того субъекта, на территории которого находится наибольшее количество пунктов наблюдений. Сведения о других субъектах федерации, на территории которых расположен водоем, записываются в графу 6 через точку с запятой.
В графе 7 наряду с основным названием следует привести другие названия водоема (не более трех), размещая их в скобках через запятую.
В графу 8 записывается код УГМС-составителя паспорта водоема, в графу 9 — коды других УГМС (через точку с запятой), ведущих наблюдения на данном водоеме.
3.1.4 Сведения о схеме водоема (блок 19)
В графу 2 записывается код водоема, для которого составляется схема.

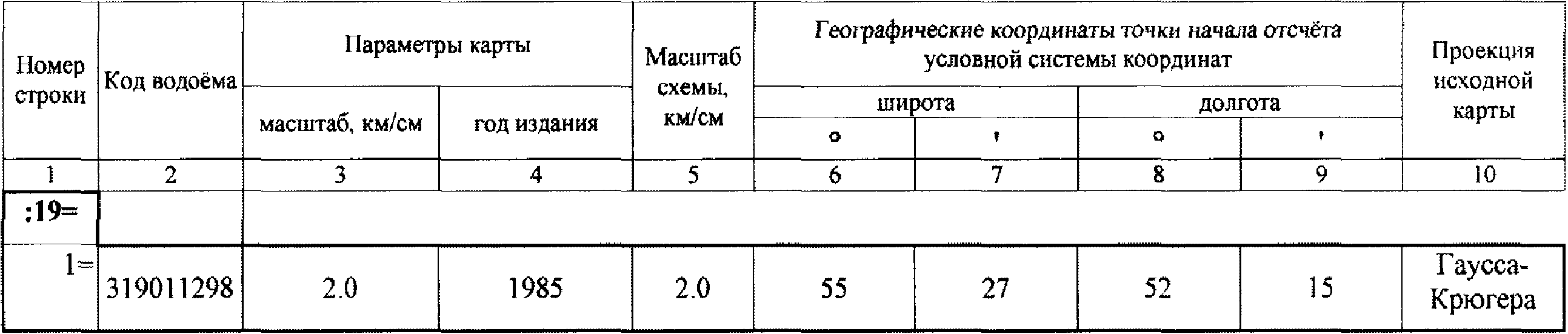

В графах 3 и 4 указываются масштаб и год издания карты, использованной для подготовки схемы водоема, в графе 10 — ее проекция.
В графы 6 — 9 записываются географические координаты точки начала условной системы координат — широта (северная) и долгота (восточная). Для водоемов, расположенных в западном полушарии (Чукотка), в графе 8 перед значением долготы записывается цифра 5.
3.1.5 Водные объекты, связанные с водоемом (блок 27)
В блок записываются сведения обо всех водных объектах, непосредственно связанных с водоемом и учитываемых в ГВК. В этих сведениях указываются, в частности, гидрологические посты на водотоках, данные которых используются для расчета притока в водоем.
Для озера в первой строке блока указываются сведения о вытекающей из него реке. Для водохранилища в первых двух строках записываются сведения об основной реке, включающие информацию о постах в выходном и входном створах. В последующих строках указываются сведения о притоках в озеро или водохранилище.
В графу 2 записывается код водного объекта: для водоема — по системам кодирования ГГИ и ВНИИГМИ-МЦД (в пределах нумерованной строки блока), для водотока — по системе ВНИИГМИ-МЦД.
Название водного объекта и, при наличии пункта наблюдений, название пункта (графа 3) следует записывать, разделяя их символом тире с пробелами слева и справа от него.
Код вида связи водного объекта с водоемом (графа 4) указывается в соответствии с таблицей 3.1.
Вид и характер связи водного объекта с водоемом
| Вид связи | Код |
|---|---|
| Впадает в водоем без образования дельты | 1 |
| Вытекает из водоема | 3 |
| Направление течения переменное | 5 |
| Впадает в водоем с образованием дельты | 7 |
В графах 5 — 8 приводятся снятые со схемы водоема условные координаты устья (истока, створа гидроузла) реки с точностью до 0.1 мм. Если на схеме водоема местоположение устья (истока, створа гидроузла) задано одной точкой, то графы 7 и 8 не заполняются. Для выраженной дельты в графах 5 — 8 приводятся условные координаты ее границ.
В графе 9 указывается код ближайшего к водоему гидрологического поста на притоке первого порядка, ведущего наблюдения за стоком воды. Если ниже этого поста река имеет притоки, на которых ведутся наблюдения за стоком воды, сведения о них даются отдельной строкой без заполнения граф 5 — 8. При наличии дельты указывается код поста, расположенного выше дельты.
Графы 10 — 13 заполняются при наличии соответствующих сведений независимо от причин возникновения или прекращении гидрографической связи с водоемом (строительства гидротехнических сооружений или результатов природных процессов).
3.1.6 Гидрографические характеристики водоема (блок 35)
В графу 2 записывается год издания карты, на основании которой получены гидрографические характеристики водоема.
В графе 3 приводится код системы высот (таблица 3.2), к которой при топографической съемке была осуществлена привязка береговой линии водоема, в графе 4 — отметка уреза воды с точностью до 0.01 м (для водохранилищ — отметка нормального подпорного уровня) либо снятая с географической карты высота водоема над уровнем моря.
| Название системы высот | Код |
|---|---|
| Балтийская, БС | 1 |
| Условная, усл. | 2 |
| Абсолютная, абс. | 3 |
| Балтийская непереуравненная, (БС) | 4 |
| Балтийская 1977 года, БС 77 | 5 |
Основные морфометрические характеристики водоема приводятся с точностью до трех значащих цифр. Площадь поверхностного водосбора включает и площадь водоема. Площадь водоема указывается без площади расположенных на нем островов. Код единиц измерения объема записывается в соответствии с таблицей 3.3.
| Единицы измерения | Код |
|---|---|
| Миллионы кубических метров (106 м3) | 1 |
| Кубические километры (109 м3) | 3 |
| Тысячи кубических метров (103 м3) | 5 |

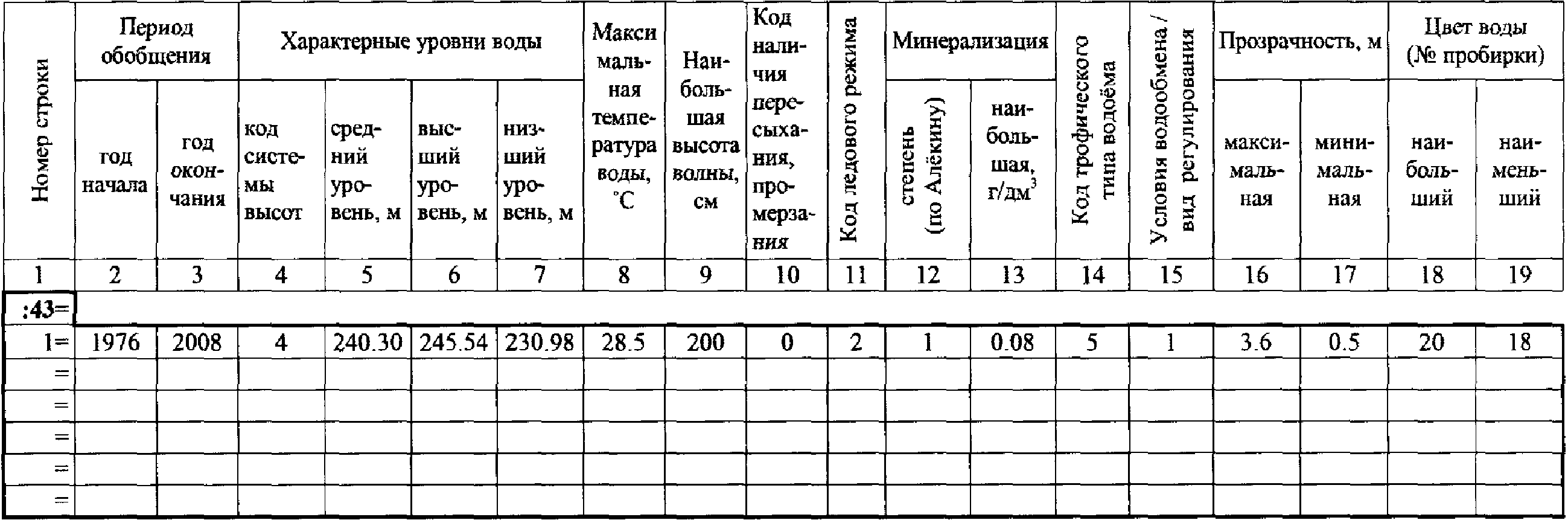

3.1.7 Основные показатели режима водоема (блок 43)
В блок записываются показатели, характеризующие режим водоема за многолетний период. Для каждого периода обобщения заполняется одна строка. В строках, соответствующих последующим периодам с новыми значениями отдельных показателей режима, сохраняются значения остальных показателей.
Значения характерных уровней водоема приводятся с точностью до 0.01 м. При явлениях пересыхания или промерзания водоема в графу 7 (низший уровень) записывается наименьшее значение из наблюденных уровней воды за весь период наблюдений. Код системы высот определяется в соответствии с таблицей 3.2.
Значение максимальной температуры воды водоема выбирается из всех наблюдений за температурой поверхностного слоя воды (на постах, гидрологических вертикалях и термических профилях) и приводится с точностью до 0.1 °C.
Значение наибольшей высоты волны на водоеме выбирается из результатов наблюдений на прибрежных волномерных пунктах и в открытой части водоема.
Величина наибольшей минерализации записывается с точностью до трех значащих цифр. Как правило, она измеряется в мг/дм3, но для записи в паспорт водоема ее необходимо перевести в г/дм3, умножив на 0.001.
Экстремальные значения прозрачности воды, выбранные из результатов наблюдений на всех гидрологических вертикалях, записываются с точностью до 0.1 м.
Коды в графах 10 — 12, 14, 15, 18, 19 присваиваются по соответствующим классификаторам режимных характеристик водоемов:
- явлений пересыхания и промерзания (не путать с обсыханием и обмерзанием постовых устройств) - таблица 3.4;
- ледового режима - таблица 3.5;
- степени минерализации (на основании имеющихся сведений о минерализации водоема) - таблица 3.6;
- трофического типа (на основании имеющихся сведений в опубликованных источниках или по данным специально проведенных работ) - таблица 3.7;
- вида регулирования водохранилища - таблица 3.8;
- типа озера по условиям водообмена - таблица 3.9;
- цвета воды — по Шкале цветов в соответствии с таблицей В.4 (приложение В).
Пересыхание и промерзание водоемов
| Характер явления | Код |
|---|---|
| Водоем пересыхает | 2 |
| Водоем промерзает | 4 |
| Водоем пересыхает и промерзает | 6 |
| Явление отсутствует | 0 |
| Характеристика режима | Код |
|---|---|
| Устойчивый ледостав | 2 |
| Неустойчивый ледостав | 4 |
| Водоем не замерзает | 6 |
| Характер режима не определен | 0 |
Классификация природных вод (по О.А. Алёкину)
| Категория воды | Минерализация, г/дм3 | Код |
|---|---|---|
| Пресная | До 1 | 1 |
| Солоноватая | 1 — 25 | 3 |
| Соленая | 25 — 50 | 5 |
| Рассол | Более 50 | 7 |
| Тип водоема | Код |
|---|---|
| Гипертрофный | 1 |
| Эвтрофный | 3 |
| Мезотрофный | 5 |
| Олиготрофный | 7 |
| Ультраолиготрофный | 9 |
Характер регулирования или генезис водохранилищ
| Вид регулирования/тип генезиса | Код |
|---|---|
| Многолетнее | 1 |
| Сезонное | 3 |
| Недельное | 5 |
| Суточное | 7 |
| Наливное | 9 |
Тип озера по условиям водообмена
3.1.8 Батиграфическая кривая и кривая объемов (блок 51)

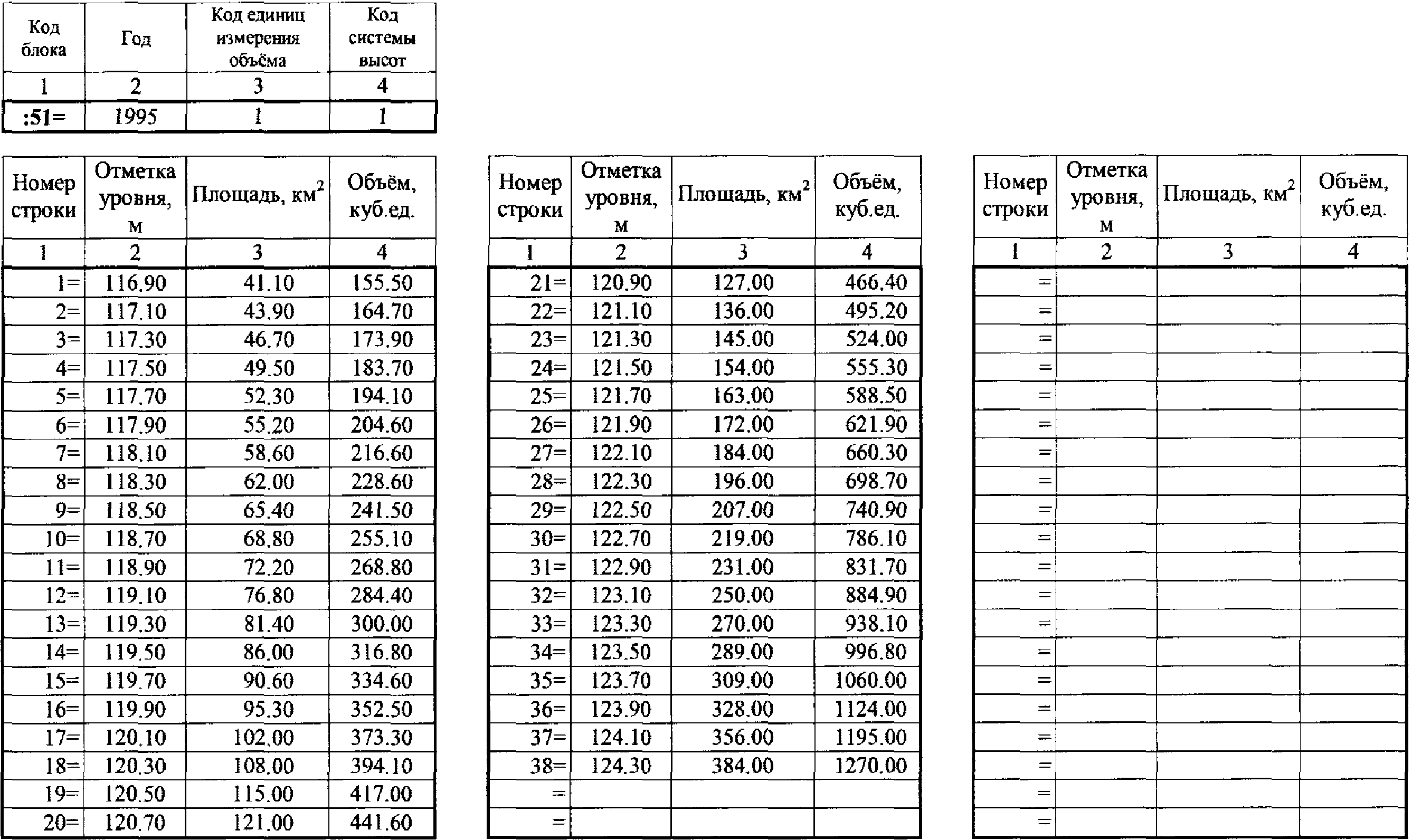

В призначной части блока указываются: год издания батиметрической карты или проведения промеров глубин (если кривые получены по данным специальных промеров, послуживших основой для построения кривых), коды единиц измерения объема водной массы (таблица 3.3) и системы высот (таблица 3.2).
Точность кривых площадей и объемов зависит прежде всего от масштаба используемой для их построения топографической карты и высоты сечения рельефа.
В информационную часть блока записываются отметки уровня и соответствующие им значения площади и объема, снятые с батиграфических кривых. Опорные точки выбираются таким образом, чтобы участки кривой между соседними точками могли быть представлены отрезками прямой линии.
Кривая площадей часто имеет неправильные очертания с изгибами и переломами, что связано с особенностями строения котловины. В этом случае для повышения точности следует значения площадей брать равномерно через небольшие интервалы глубины и для каждой точки перегиба.
Значения характеристик записываются в порядке возрастания отметок уровня. Если при построении кривых использовались значения глубин водоема, их необходимо представить в отметках уровня системы высот, указанной в призначной части блока.
Отметки уровня приводятся с точностью до 0.1 м. Точность, с которой приводятся величины площадей и объемов, должна быть такой, чтобы разность между соседними величинами, отнесенная к изменению уровня, была значима для воднобалансовых расчетов. Однако, для площадей точность не должна превышать 0.01 км2, а для объемов — 0.001 млн м3.
В связи с тем, что форма и размеры котловины водоемов изменяются из-за осаждения наносов, переформирования берегов и т.п., кривые площадей и объемов должны со временем корректироваться.
При изменении кривых площадей и объемов блок 51 заполняется для каждой уточненной кривой. Призначные части блока для первоначальной и всех последующих кривых будут отличаться годом проведения промеров (графа 2).
3.1.9 Характерные точки береговой линии (блок 78)
В призначной части блока указывается номер контура. Контуру береговой линии водоема присваивается номер 99. Контуры островов нумеруются в произвольном порядке, начиная с 01. Количество островов не должно превышать 98. В графе 3 для данных по водоему следует записать слово «ВОДОЕМ», для данных по островам — названия островов. Если у острова нет названия, в графу 3 следует записать «БЕЗ НАЗВАНИЯ».
Условные координаты характерных точек снимаются со схемы водоема, начиная с южной оконечности водоема в направлении по часовой стрелке, и записываются в информационную часть блока с точностью 0.1 мм.
3.1.10 Характерные глубины (блок 86)
В блок записываются значения характерных глубин водоема.
В призначной части блока указывается отметка уреза воды, при которой определены глубины водоема и код системы высот (таблица 3.2).
Условные координаты точек, снятые со схемы, записываются в информационную часть блока с точностью до 0.1 мм, а значения глубин — с точностью, зависящей от подробности батиметрической карты.
Все точки на схеме следует пронумеровать для ординат в направлении с юга на север и для абсцисс — с запада на восток. Записывать координаты в паспорт следует в порядке возрастания номеров.
3.1.11 Проектные характеристики водохранилища (блок 94)
Блок заполняется только для водохранилищ. Характеристики водохранилищ выбираются из проектной документации и корректируются при их уточнениях или изменениях. При пересмотре проектных характеристик измененные сведения записываются в новой строке с повторением неизмененных данных из предыдущей строки.
Отметки нормального подпорного уровня (НПУ), уровня мертвого объема (УМО) и форсированного подпорного уровня (ФПУ) приводятся с точностью 0.01 м, значения площадей при НПУ и УМО — с точностью до трех значащих цифр.
Значения объемов приводятся с точностью до трех значащих цифр. Код единиц измерения объемов определяется в соответствии с таблицей 3.3. Полезный объем определяется как разность объемов при НПУ и УМО.
Заполненный паспорт водоема проверяется на полноту и достоверность данных, после чего высылается в ГГИ. Любые изменения паспортных сведений вносятся в паспорт и высылаются в ГГИ немедленно после их появления. При отсутствии изменений в течение всего года в ГГИ высылается соответствующее уведомление не позднее 31 января следующего года.
3.2 Паспорт наблюдательной сети на озерах и водохранилищах
3.2.1 Общие положения
Паспорт наблюдательной сети на озерах и водохранилищах ТГ-П3 состоит из 11 блоков. Блоки 19 (список сетевых подразделений), 27 (списки водомерных постов) и 95 (программа наблюдений на водоемах) — обязательные. Примеры заполнения паспорта приведены в приложении А.
3.2.2 Титульный лист и призначная часть паспорта
Правила заполнения титульного листа и призначной части (рисунок 3.2) документа аналогичны изложенным в 3.1.2.
Рисунок 3.2 — Призначная часть паспорта наблюдательной сети
Призначная часть блоков 19, 21 и 33 паспорта наблюдательной сети (ТГ-П3) представлена только их кодом. Призначная часть остальных блоков включает код и название водоема.

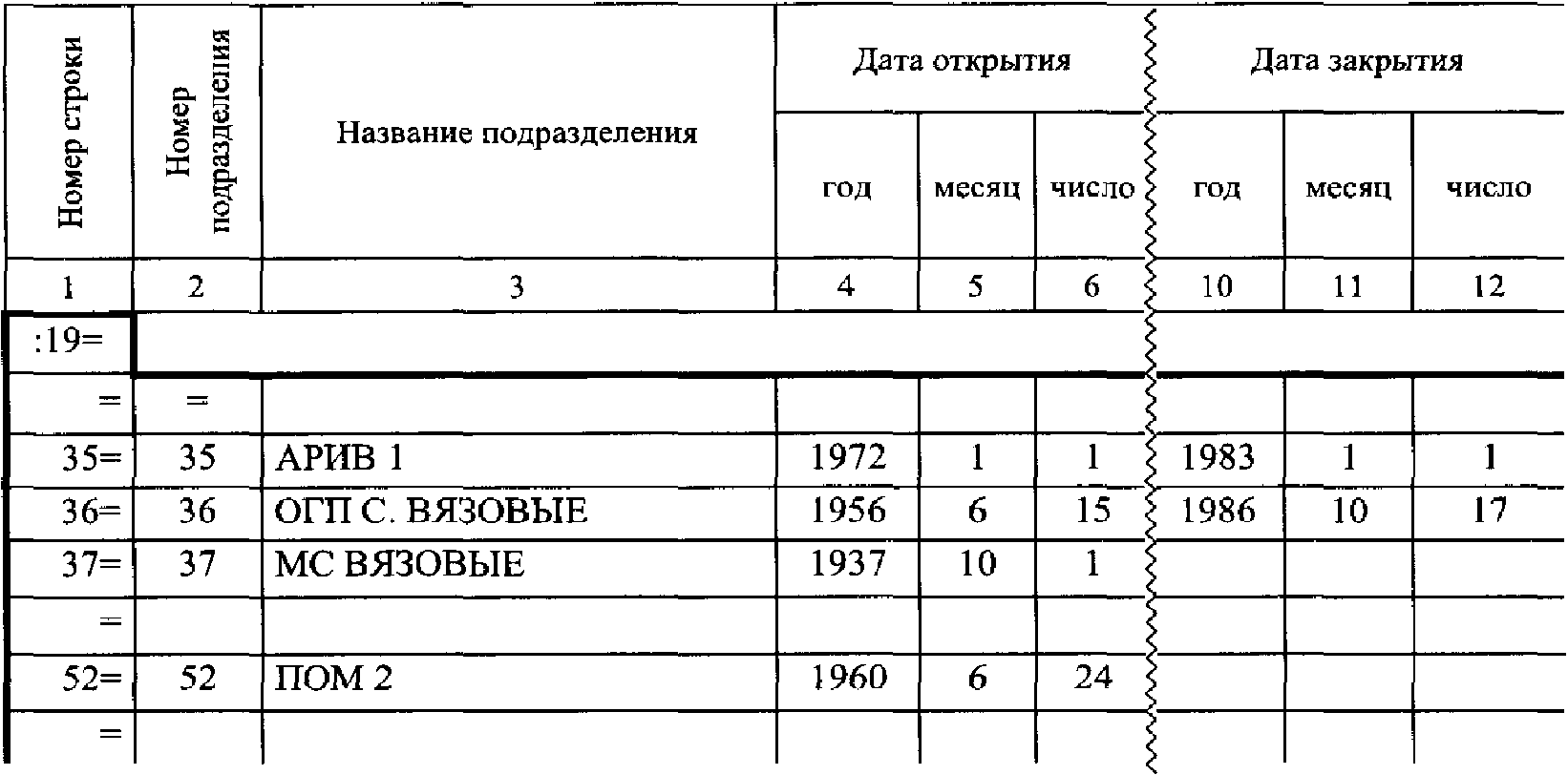

3.2.3 Список сетевых подразделений (блок 19)

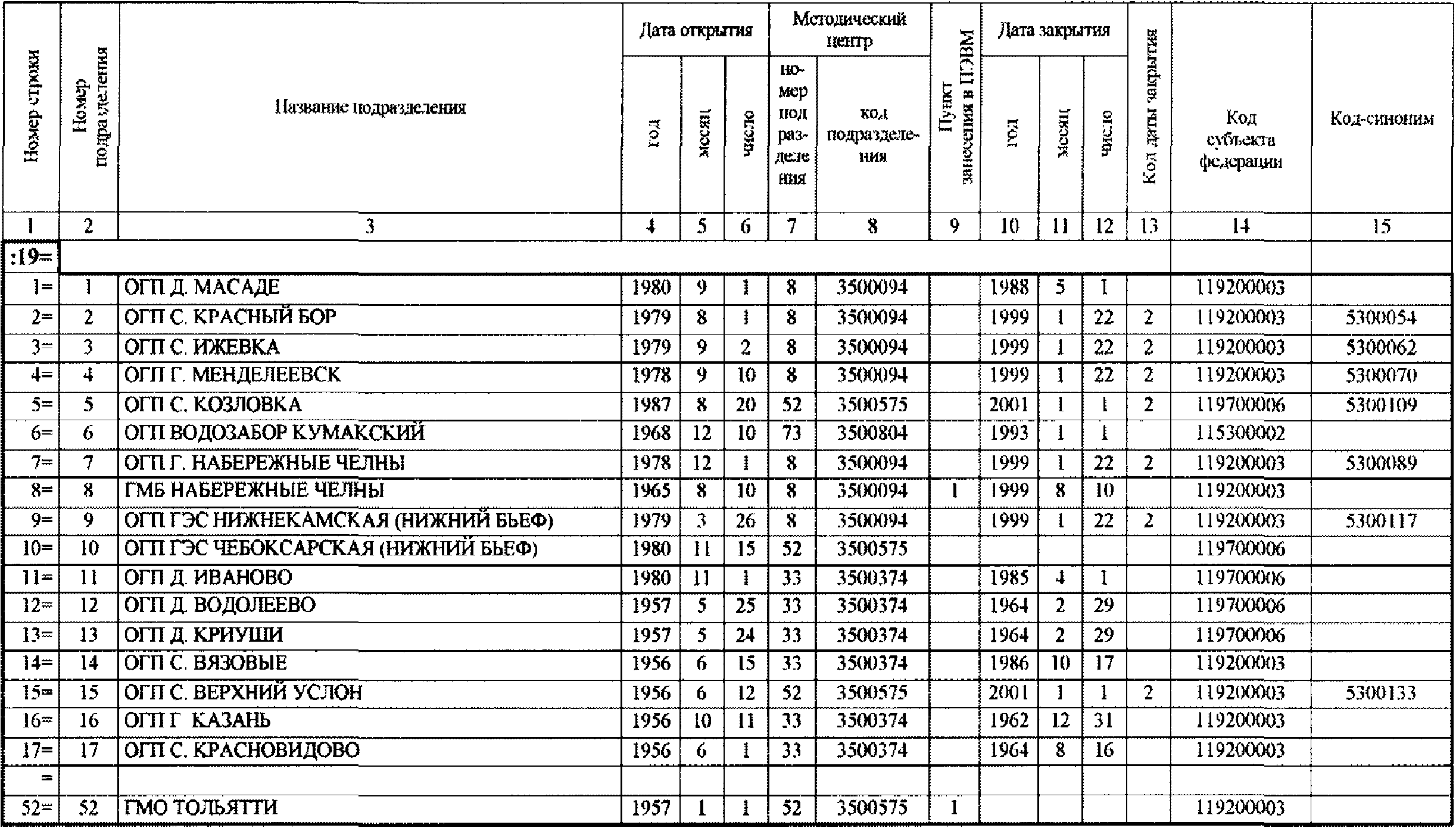

В блок 19 записываются сведения обо всех подразделениях УГМС, осуществляющих (осуществлявших) стандартные гидрометеорологические наблюдения на озерах и водохранилищах непосредственно или через прикрепленные к ним другие подразделения. В этот же список включаются сведения об аналогичных подразделениях других ведомств в зоне деятельности УГМС. Каждому подразделению присваивается порядковый номер, который записывается в графу 2 и жестко закрепляется за ним. При закрытии или передаче подразделения другому УГМС этот номер не может быть использован при дополнении списка. Нумерация подразделений производится в порядке их записи в таблицу, начиная с 1.
В графе 3 наряду с современным названием в скобках через запятую указываются прежние названия подразделения.
В графах 4 — 6 (10 — 12) дата открытия (дата закрытия) для постов записывается на основании информации в техническом деле поста, для других подразделений — на основании соответствующих приказов или других распорядительных документов. При определении даты открытия поста перерывы в наблюдениях не учитываются.
В графах 7 и 8 соответственно приводятся номер (из графы 2) и код подразделения УГМС, осуществляющего методическое руководство наблюдательным подразделением. Если наблюдательное подразделение само осуществляет методическое руководство, в графы 7 и 8 записываются номер и код этого подразделения.
Если наблюдательное подразделение меняет свою принадлежность внутри одного УГМС, в графах 7 и 8 записываются номер и код нового методического подразделения, а сведения о прежней принадлежности подразделения записываются в блок 21.
В графу 9 записывается «1», если подразделение осуществляет занесение входных документов на электронные носители для последующей компьютерной обработки. В остальных случаях эта графа не заполняется.
В графу 14 записывается код субъекта федерации, на территории которого расположено подразделение.
Сведения о подразделениях, вновь созданных в УГМС или переданных из другого УГМС, должны продолжать этот список. УГМС, осуществившее передачу сетевого подразделения, не должно исключать его из своего списка. В графах 10 — 12 оно должно указать дату передачи, в графу 13 записать цифру 2 (код даты закрытия в своем УГМС передаваемого подразделения), а в графе 15 указать код подразделения, который ему присвоен в другом УГМС. УГМС, принявшее подразделение, должно в графу 15 записать код подразделения, который был присвоен ему в передавшем УГМС.
Вновь образованному УГМС должны быть переданы паспорта всех водоемов (ТГ-П1), сеть наблюдений на которых закрепляется за ним. Новому УГМС необходимо подготовить блок 19 следующим образом. Вначале в него следует включить все подразделения, созданные одновременно с УГМС, затем — подразделения, переданные другими УГМС.
Подготовленный блок 19 должен быть выслан в ГГИ (в ИАЦ ГВК) для присвоения кодов наблюдательным подразделениям.
3.2.4 Сведения о передаче наблюдательного подразделения в пределах одного УГМС (блок 21)
В графу 2 записывается номер наблюдательного подразделения (из графы 2 блока 19), в графу 3 — его название.
В графах 4 и 5 записываются номер и код прежнего методического подразделения.
В графах 6 — 8 указывается дата передачи в другое методическое подразделение, в графах 9 и 10 — соответственно его номер и код.
Запись в графах 9 и 10 блока 21 должна соответствовать записи в графах 7 и 8 блока 19.
3.2.5 Водомерные посты (блок 27)

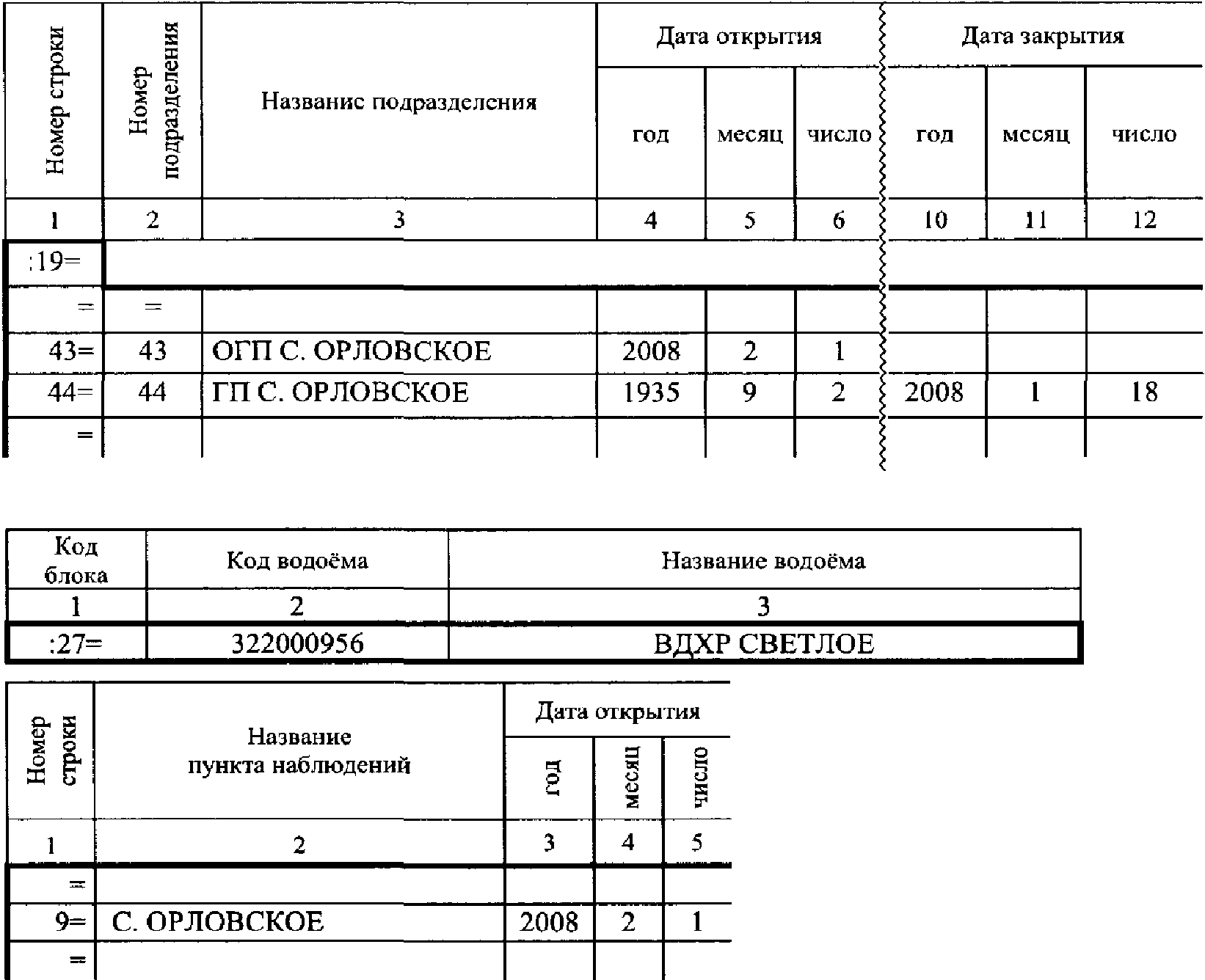

В блок записываются сведения о водомерных пунктах (озерных постах) на водоеме.
Списки пунктов наблюдений составляются отдельно для каждого водоема.
В графе 2 указывается название пункта наблюдений.
Номер озерного гидрологического поста (графа 8) выписывается из графы 2 блока 19, а в графах 9 и 10 указывается его код соответственно по системам ГГИ и ВНИИГМИ-МЦД.
Условные координаты пункта наблюдений, снятые со схемы водоема, записываются в графы 6 и 7 с точностью 0.1 мм.
В графу 11 записывается «106», если пост принадлежит Росгидромету. В других случаях код ведомственной принадлежности поста выписывается из графы 7 блока 33.
В графах 3 — 5 (дата открытия) для постов, размещавшихся ранее на водотоках и сохранивших свое местоположение при создании водохранилища, должна указываться дата перехода поста в разряд озерного (дата начала наблюдений на водохранилище). При этом в блоке 19 необходимо регистрировать оба подразделения и привести сведения о периоде работы ранее действовавшего речного поста. Пример записи приведен на рисунке 3.3.
При возобновлении наблюдений после длительного перерыва (при повторном открытии поста) или переносе поста на другое место новые сведения необходимо поместить после всех имеющихся записей в первую свободную строку с очередным порядковым номером, в которой в графах 3 — 5 указывается дата возобновления наблюдений (дата очередного открытия поста). В вышерасположенной строке с прежними данными в графах 18 — 20 следует сохранить дату прекращения наблюдений, а в графу 21 записать код даты прекращения наблюдений в соответствии с таблицей 3.10. В блоке 19 для такого поста необходимо удалить в графах 10 — 12 дату закрытия, так как наблюдения возобновились.
При изменении отметки нуля поста (в частности, в случае введения новой отметки с начала наблюдений) или системы высот необходимо поступать аналогичным образом: сведения о новой отметке поместить в первой свободной строке списка постов, в которой вместо даты открытия поста следует записать дату изменения отметки нуля поста, в графах 12 и 13 привести данные о новой отметке, а в других графах повторить прежние значения остальных характеристик. В вышерасположенной строке в графах 18 — 20 следует записать дату окончания действия прежней отметки нуля поста, а в графу 21 записать код изменения отметки в соответствии с таблицей 3.10.
Отметка нуля поста приводится с точностью до 0.01 м, код системы высот определяется в соответствии с таблицей 3.2. Если программой работ не предусмотрены наблюдения за уровнем воды, графы 12 и 13 не заполняются.
Сведения об участках, на которых производятся наблюдения за толщиной льда и высотой снежного покрова на льду, записываются в графы 14 — 17. Для удаленного от берега участка указываются: расстояние от берега, азимут от местоположения водомерного пункта в направлении участка и глубина в месте измерений, для прибрежного участка — только глубина водоема в месте измерений. Глубина водоема указывается до трех значащих цифр, но не точнее 0.1 м, расстояние — с точностью до 10 м, азимут — с точностью до 5°.
Изменения сведений об участках наблюдений за ледяным и снежным покровом записываются в соответствии с рекомендациями для изменений отметки нуля поста. В строке с прежними данными в графе 21 указывается код в соответствии с таблицей 3.10.
Сведения о новом посте или посте, переданном из другого УГМС, должны дополнять существующие списки без изменения порядка перечисления содержащихся в них до этого других постов. УГМС, осуществившее передачу поста, не должно исключать его из своего списка. В графах 18 — 20 в этом случае оно должно указать дату передачи, в графу 21 записать цифру 2 (код даты закрытия в своем УГМС передаваемого поста), а в графе 22 указать код поста, который ему присвоен в другом УГМС. УГМС, принявшее пост, должно в графу 22 записать код поста, который был присвоен ему в передавшем УГМС.
3.2.6 Ведомственная принадлежность пунктов наблюдений (блок 33)
В графу 1 записывается код водоема. В графу 2 выписывается номер строки из графы 1 блока 27. В графу 3 записывается код поста, в графу 6 — код субъекта федерации, на территории которого расположен пост.
В графу 4 записывается порядковый номер организации, в чьем ведении находится пост, в графу 5 — полное название организации.
Графа 7 предназначена для цифрового кода в соответствии с классификатором, который будет разработан в ГГИ.
3.2.7 Волномерные пункты (блок 35)
В блок записываются сведения о волномерных пунктах в прибрежной зоне и на акватории водоема (максимально-минимальных вехах).
Код вида пункта наблюдений (графа 2) указывается в соответствии с таблицей 3.11.
Виды пунктов наблюдений и их коды
В графу 3 записывается порядковый номер волномерного пункта.
Номер максимально-минимальной вехи на акватории (графа 4) записывается в соответствии с традиционной нумерацией вех в пределах данного водоема. Для прибрежных волномерных пунктов эта графа не заполняется.
Графы 5 — 12, 14 — 18 заполняются в соответствии с рекомендациями для аналогичных характеристик блоков 19 и 27.
Глубина в месте измерений (графа 13) записывается с точностью до 0.1 м.
3.2.8 Длина разгона волны для волномерных пунктов (блок 43)
В блок записывается длина разгона волн для различных направлений ветра, отнесенная для водохранилищ — к НПУ (или к отметке максимального эксплуатационного уровня), для озер — к среднему многолетнему уровню.
Значения геометрической и средневзвешенной длины разгона волны по 16 волнообразующим направлениям приводятся с точностью до 0.1 км, а при длине разгона 100 км и более — с точностью до 1 км.
В графе 3 указывается код длины разгона волны: для геометрической длины разгона (по направлению ветра) — 1, для средневзвешенной (рассчитывается при сложном очертании береговой линии) — 3.
Номер волномерного пункта в графе 2 должен соответствовать номеру пункта наблюдений из графы 3 блока 35.
3.2.9 Гидрологические вертикали и буйковые станции (блок 51)
Блок предназначен для записи сведений о гидрологических вертикалях (рейдовых, гидрологических разрезов и т.п.) и буйковых станциях.
В графу 2 записываются коды вида пунктов наблюдений в соответствии с таблицей 3.11. Номер вертикали (буйковой станции) записывается в графу 3 в соответствии с принятой нумерацией в пределах данного водоема и аналогично номеру подразделения в блоке 19 жестко закрепляется.
Высота измерения температуры воздуха и скорости ветра приводится только для гидрологических вертикалей и определяется над поверхностью воды с точностью до 0.1 м.
Графы 4 — 11, 15 — 19 заполняются в соответствии с рекомендациями для аналогичных характеристик блоков 19 и 27. В отличие от блока 27 в графах 9, 10 и 19 записываются номер и код методического подразделения, курирующего наблюдения на акватории водоема.
3.2.10 Ледовые и термические профили (блок 78)
В блок записываются сведения о ледовых и термических профилях на водоеме.
В графу 2 записывается порядковый номер профиля, в графу 3 — код вида профиля в соответствии с таблицей 3.11. В графе 4 указывается номер профиля, для каждого вида профиля нумерация начинается с 1. В графу 11 записывается количество точек, описывающих профиль, включая начальную и конечную точки.
В графу 15 записывается длина профиля с точностью до 0.1 км, в графу 16 — название профиля либо названия начальной и конечной точек, а также азимут. В качестве названий начальной и конечной точек могут служить ориентиры на местности: мыс, коса, здание, и пр.
Пример — с. Кукуевка, зап. б., направл. 45°.
Графы 5 — 10, 12 — 15, 18 заполняются в соответствии с рекомендациями для аналогичных характеристик блоков 19 и 27. В отличие от блока 27 в графах 8, 9, и 18 записываются номер и код методического подразделения, курирующего наблюдения на акватории водоема.
3.2.11 Координаты переломных точек профилей (блок 86)
В блок записывается дополнительная характеристика профилей: условные координаты всех переломных точек профиля, а также координаты начальной и конечной точек.
В графе 2 указывается номер профиля из графы 2 блока 78.
В графу 3 записывается порядковый номер точки на профиле. Нумерация точек производится от начала профиля.
3.2.12 Пункты метеорологических наблюдений (блок 94)
В список блока 94 записываются сведения о пунктах наблюдений на побережье и акватории, данные которых используются для оценки метеорологических условий на водоеме.
Код каждому пункту присваивается по его порядковому номеру в этом списке (графа 2) в соответствии с таблицей В.5 (приложение В). В графу 3 записывается название пункта наблюдений. Если метеопунктами служат автономные установки типа АРИВ, АРМС, пункты открытого моря (ПОМ) и др. в графе 3 указываются названия этих установок (пунктов) и присвоенные им номера на данном водоеме (например, АРИВ 1, АРМС 3, ПОМ 2 и т.п.).
В графу 10 записывается код озерного поста, по данным которого должен определяться свободный ото льда период при подготовке таблицы 2.14 Ежегодных данных о режиме и ресурсах поверхностных вод суши (ЕДС). Номер поста (графа 9) выписывается из графы 2 блока 19. При необходимости замены поста для определения этого периода новые сведения следует поместить после всех имеющихся записей в первую свободную строку списка. При этом порядковый номер метеопункта (графа 2), присвоенный ему ранее, не изменяется. В вышерасположенной строке с прежними сведениями для такого метеопункта в графах 15 — 17 следует указать дату закрытия выбранного ранее озерного поста, а в графу 18 записать цифру 7 (код выбора другого поста). Если прежний озерный пост продолжает действовать, в графах 15 — 17 записывается дата выбора другого репрезентативного поста для определения безледного периода.
Расстояние от пункта метеорологических наблюдений (берегового) до уреза воды (графа 12) записывается с точностью до трех значащих цифр, высота измерения скорости ветра над поверхностью водоема (графа 13) — с точностью до 0.1 м.
Для метеорологических пунктов в графе 14 необходимо указать координатный номер, которым они идентифицируются в системе обработки данных метеорологических наблюдений. Координатный номер метеорологической станции должен быть девятизначным. Семизначный координатный номер дополняется слева двумя нулями.
Графы 4 — 8, 11, 15 — 19 заполняются в соответствии с рекомендациями для аналогичных характеристик блоков 19 и 27.
Все пункты метеорологических наблюдений должны быть зарегистрированы в блоке 19. Пример записи приведен на рисунке 3.4.
3.2.13 Программа наблюдений на водоемах (блок 95)
В блок записываются сведения о программе наблюдений на водоемах.
Призначная часть блока включает код блока, код и название водоема и год, на который приводятся сведения.
В графу 2 записывается название наблюдательного подразделения, в графы 3 и 4 — его номер и код.
Программа наблюдений указывается в графе 5 целым девятизначным числом, в котором наличие или отсутствие наблюдений за характеристикой (уровень воды, температура воды, температура воздуха, осадки, состояние водного объекта (СВО), ледовые явления, уровень воды по самописцу, волнение и ветер) обозначается цифрой соответственно 1 или 9.
Аналогичным образом в графе 8 целым четырехзначным числом указываются виды пунктов, на которых производятся наблюдения на акватории (гидрологическая вертикаль, термический профиль, ледовый профиль, максимально-минимальная веха).
Пример — Если программой предусмотрены наблюдения за уровнем воды, температурой воды и воздуха, СВО, ледовыми явлениями, а наблюдения за осадками, уровнем воды по самописцу, волнением и ветром не производятся, запись в графе 5 должна выглядеть следующим образом: 111911999.
В графах 6, 7, 9 и 10 даты записываются целым четырехзначным числом.
Пример — Начало действия 1 января — 0101,
окончание действия 31 декабря — 1231.
Если программа наблюдений меняется в течение года, запись производится для каждого изменения.
В январе каждого года блок со сведениями за истекший год высылается в ГГИ.
Остальные блоки паспорта сети наблюдений заполняются и высылаются в ГГИ сразу после каждого изменения.
4 Запись наблюдений на постах в береговой зоне водоемов
4.1 Общие положения
Документы для записи наблюдений в береговой зоне водоемов КГ-1МО, КГ-27М и ТГ-26МВ рассчитаны на один календарный месяц. Примеры заполнения документов приведены в приложении Г.
4.2 Титульный лист и призначная часть книжек и таблиц
На титульном листе каждого документа записываются: названия УГМС, водоема, наблюдательного подразделения, период наблюдений, фамилии ответственных лиц.
На этом же листе размещается призначная часть документов (рисунок 4.1).

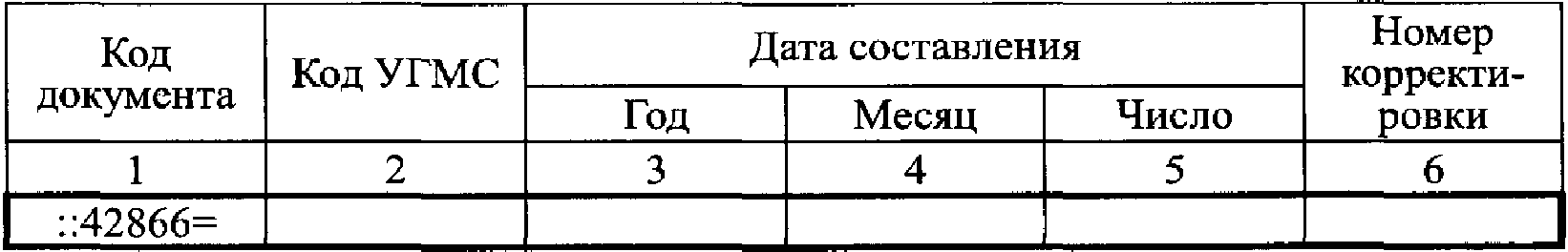

Рисунок 4.1 — Призначная часть книжек и таблиц
Номер документа в графу 5 записывается по «Журналу учета входных документов», форма которого приведена в приложении Д.
4.3 Книжка для записи гидрометеорологических наблюдений на озерном посту - КГ-1МО
4.3.1 Общие положения
В документ записываются результаты наблюдений на озерных постах за уровнем, температурой воды и воздуха, осадками, состоянием водного объекта и ледовыми явлениями, за толщиной ледяного покрова и слоя снега на льду.
Заполнение документа следует начать с записи сведений о приборах. Далее необходимо заполнить таблицу поправок к термометрам и справочную таблицу с результатами нивелирования водомерного поста. Указанные таблицы приведены в документе после блока 19.
4.3.2 Сведения о приборах (блок 19)
Блок 19 предназначен для записи сведений о приборах, используемых при выполнении наблюдений. В каждый документ записываются только те приборы, с помощью которых производятся измерения за конкретный месяц (сезон).
Код прибора записывается в соответствии с таблицей В.6 (приложение В).
В графу 3 записываются только цифры из заводского номера. Имеющиеся в составе этого номера нецифровые символы в графу 3 не записываются, а полный номер прибора указывается в графе 7.
Для приборов, не имеющих заводских номеров, заполняется только графа 2.
Дата поверки указывается для тех приборов, которые в соответствии с установленным порядком должны периодически поверяться (калиброваться). Для других приборов графы 4 и 5 не заполняются.
Результаты измерений, которые выполняются на побережье и акватории водоемов, записываются с точностью, указанной в таблице 4.1.
Точность записи результатов измерений
| Измеряемая величина | Единица измеряемой величины | Точность записи | Примечание |
| Уровень воды | см | 1 | |
| Температура воды и воздуха | °C | 0.1 | При измерениях температуры воды глубоководными термометрами и микротермометрами точность записи 0.01 |
| Осадки | мм | 0.1 | |
| Толщина льда, высота снега и воды на льду | см | 1 | |
| Толщина подледной шуги | см | 5, 10 | В зависимости от типа прибора в соответствии с таблицей В.6 (приложение В) |
| Глубина, горизонт измерений | м | 0.1 | При глубинах менее 50 м |
| 1 | При глубинах 50 м и более | ||
| Парциальное давление водяного пара | гПа | 0.1 | |
| Скорость ветра | м/с | 0.1, 1 | В зависимости от типа прибора в соответствии с таблицей В.6 (приложение В) |
| Прозрачность воды | м | 0.1 | |
| Наибольшая разность волновых горизонтов | см | 5 | |
| Направление течения | градус | 5 | |
| Скорость течения | см/с | 1 | |
| Направление ветра | градус | 10 | |
| румб | 1 | ||
| Направление волнения | румб | 1 |

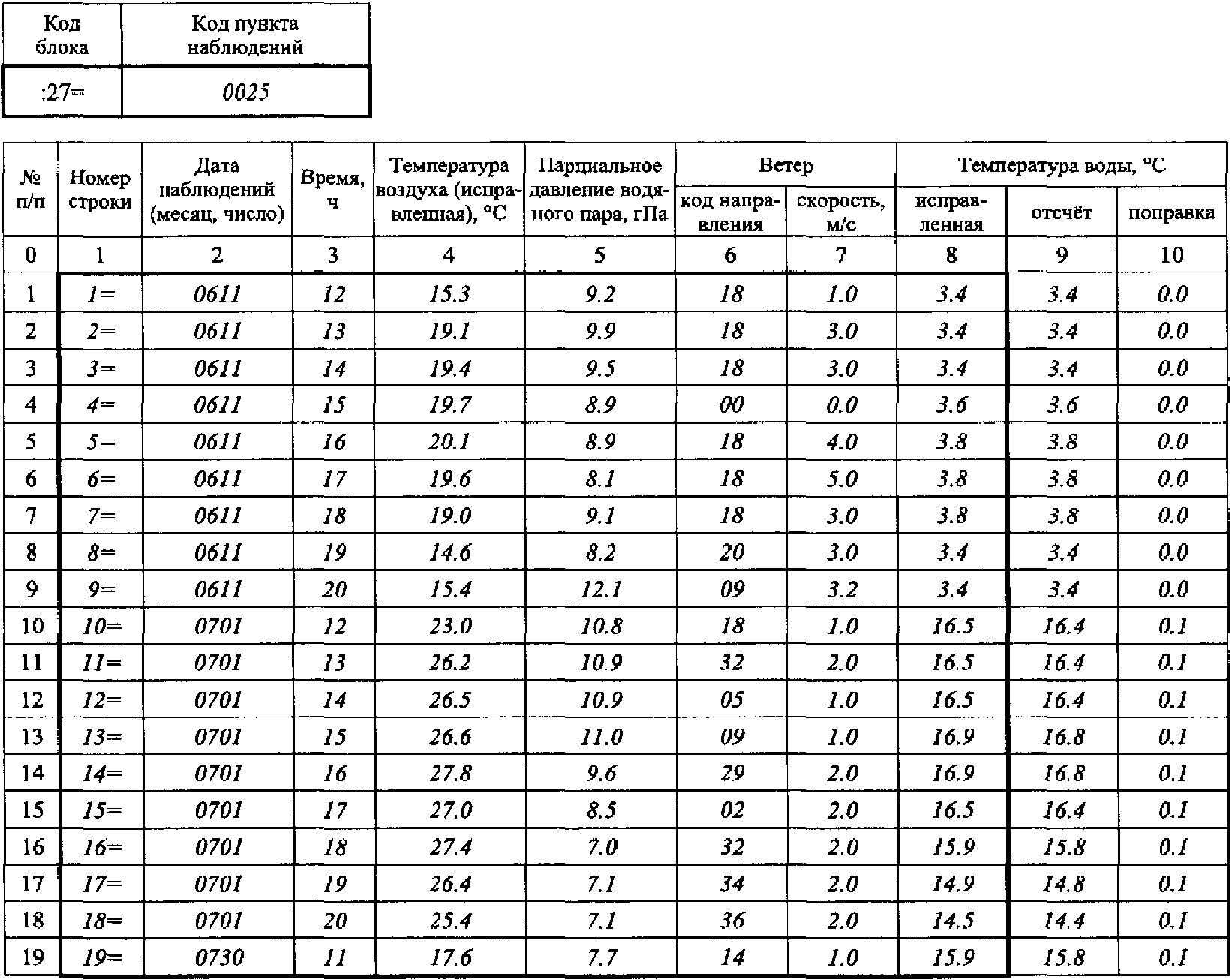

4.3.3 Срочные наблюдения (блок 27)
В этот блок записываются результаты ежедневных стандартных наблюдений на озерных постах в основные (8 и 20 ч или 7 и 19 ч) и дополнительные сроки за уровнем воды, температурой воды и воздуха, осадками и состоянием водного объекта.
Количество строк в блоке позволяет записать в него результаты 62 наблюдений. При большем количестве наблюдений для их записи следует использовать вкладыш КГ-1МО-1в, который вставляется в книжку после страницы 10.
В строке с кодом блока справа записывается отметка нуля поста с точностью до сотых долей метра.
Пример — При отметке нуля поста 75 м записывается 75.00.
В графу 9 записывается номер сваи, по которой выполнялось наблюдение, в графу 10 — отсчет по рейке. При производстве наблюдений по двум сваям одновременно (например, в случае перехода с одной сваи на другую) номера свай и отсчеты по рейкам записываются в графы 9 и 10 дробью. Уровень воды над нулем поста по обеим сваям записывается на полях книжки. Вычисленное значение уровня над нулем поста записывается в графу 4.
Если по каким-либо причинам (пересыхание, промерзание водоема, исключительный подъем уровня, разрушение водомерных устройств и т.п.) измерение уровня в срок наблюдений не производилось, графы 4, 9 и 10 за соответствующий срок не заполняются. При использовании водомерных устройств, не имеющих высотной привязки на момент отправки книжки, обработка измерений уровня и запись в графу 4 производятся в подразделении УГМС, к которому прикреплен пост, после нивелирования этих водомерных устройств.
В графу 11 записывается измеренная температура воды, в графу 5 — ее исправленное значение на основании таблицы поправок к термометрам.
В графу 6 записывается исправленное инструментальной поправкой срочное значение температуры воздуха. При измерении на посту минимальной и максимальной температуры воздуха вместо срочных (утреннего и вечернего) записываются соответственно минимальное и максимальное значения.
В графы 13 и 14 записываются средние за сутки значения уровня и температуры воды. При отсутствии наблюдений за этими элементами графы 13, 14 не заполняются.
Результаты наблюдений за осадками записываются следующим образом: в графу 7 — количество осадков с учетом принятых поправок, в графу 8 — код их вида (таблица 4.2).
| Вид осадков | Код |
|---|---|
| Жидкие | 2 |
| Смешанные | 4 |
| Твердые | 6 |
| Осадков не было | 0 |
Если количество осадков настолько мало, что измерить его невозможно, то в графу 7 следует записать 0.0, а в графе 8 указать код вида осадков. При отсутствии осадков графа 7 не заполняется, а в графу 8 записывается код 0. Если наблюдения за осадками не производились, графы 7 и 8 не заполняются.
Выводные данные за месяц по уровню и температуре воды записываются в соответствующие таблицы, расположенные после блока 27.
В графе 15 в строке, соответствующей утреннему сроку наблюдений, приводится словесное описание результатов визуальных наблюдений за ледовыми явлениями и состоянием водного объекта (СВО) и в скобках указывается код в соответствии с таблицей В.7 (приложение В). Если в течение суток состояние водного объекта значительно изменяется, то результаты наблюдений за характером развития ледовых процессов приводятся в строке, предназначенной для записи данных за вечерний срок.
При наблюдениях за СВО на двух участках, один из которых характеризует открытую часть водоема, а другой — обособленную (залив, бухта и т.п.), в графу 15 записываются данные по открытой части водоема. Эта информация служит основой для заполнения блока 43, данные которого подлежат вводу в компьютер.
Результаты наблюдений на другом участке записываются в блок 94 (вкладыш КГ-1МО-4в). Подготовка этих данных к вводу в компьютер основывается на анализе явлений, записанных в графе 4 «Состояние водного объекта».
При оценке СВО замерзающих водоемов в первую очередь необходимо фиксировать явления, позволяющие охарактеризовать основные фазы ледового режима: периоды замерзания, ледостава и вскрытия, а в безледный период — явления, значительно искажающие характер гидрологического режима. Для полной оценки состояния водоемов приводятся также дополнительные характеристики. При записи результатов наблюдений за СВО дополнительные характеристики указываются после основного явления.
В период образования и разрушения ледяного покрова необходимо оценивать общую степень покрытия видимой части акватории льдом (неподвижным и плавучим). Эти оценки производятся в баллах (от 1 до 10) в соответствии с [1]. При определении степени покрытия льдом за 100% принимается вся видимая площадь водоема, при определении сплоченности — только та часть видимой поверхности водоема, на которой распределен плавучий лед. Балл и код (888) общего покрытия видимой поверхности акватории водоема льдом, баллы и коды неподвижного и плавучего льда записываются после словесной характеристики явления.
Пример — Если в период замерзания 80% видимой поверхности водоема покрыто льдом, причем 30% видимой акватории занимает неподвижный лед — припай, а сплоченность плавучего льда (таблица 4.3), среди которого преобладает блинчатый лед, составляет 60%, запись в графе 15 должна выглядеть следующим образом:
Общая — 8 (888), припай — 3 (514), блинчатый лед — 6 (549).
| Характеристика плавучего льда | Площадь, % | Балл | |
| льдин | воды между льдинами | ||
| Редкий | 10 | 90 | 1 |
| 20 | 80 | 2 | |
| 30 | 70 | 3 | |
| Разреженный | 40 | 60 | 4 |
| 50 | 50 | 5 | |
| 60 | 40 | 6 | |
| Сплоченный | 70 | 30 | 7 |
| 80 | 20 | 8 | |
| 90 | 10 | 9 | |
| Очень сплоченный | 100 | 0 | 10 |
Неполный ледостав (563) отмечается, когда на видимой части акватории водоема участки с неподвижным ледяным покровом чередуются с участками чистой воды или плавучего льда. В этом случае, а также при ледяном покрове с полыньями (564) оценивается степень покрытия акватории водоема неподвижным льдом.
Код промерзания водоема (575) используется в случаях, когда удаленный от берега участок для измерения толщины льда промерз до дна, код пересыхания (660) — когда на видимой части акватории нет воды. Случаи обсыхания (777) и обмерзания (999) постовых водомерных устройств фиксируются, если они являются причиной невыполнения наблюдений за уровнем воды.
Для водохранилищ необходимо отмечать образование шуги, зажоров льда в период формирования ледяного покрова и заторов льда при его разрушении, которые могут сопровождаться подъемом уровня воды и возможным развитием зимнего наводнения. Для участков в зоне влияния работы ГЭС следует отмечать также наличие постоянной полыньи, повышенные попуски воды и вторичный ледоход из вышерасположенного водохранилища.
Необходимо фиксировать случаи искажения естественного ледового режима водоемов, в частности, когда лед взорван или взломан ледоколом или другими техническими средствами.
При явлениях, косвенно характеризующих начало, конец ледостава и состояние ледяного покрова в эти периоды, коды 666 — 671 используются только как дополнительные характеристики.
При записи сведений о весенних ледовых явлениях необходимо своевременно регистрировать ранние признаки разрушения ледяного покрова: таяние снега и появление воды на льду, потемнение льда, образование закраин, промоин, полыней, небольших разводий и других явлений (537 — 541, 563).
При подвижке льда (543), искусственном разрушении льда (576), наличии заторов (530 — 532), зажоров (534 — 536) необходимо одновременно приводить явление, которое характеризует фазу ледового режима (сохранился ледостав или произошло вскрытие).
1 Подвижка льда (543), ледостав (565)
2 Лед взломан ледоколом (576), ледостав (565).
Лед тает на месте — одна из характеристик процесса таяния. Код этого явления (545) должен использоваться вместе с кодом основного явления.
При этом следует оценивать в баллах количество неподвижного льда.
Если весной при ледоставе отсутствуют видимые признаки разрушения льда, запись о СВО может быть следующая:
1 Ледостав (565), лед тает на месте — 10 (545)
2 Ледостав (565), закраины (539), лед тает на месте — 8 (545).
Необходимо учитывать, что код 565 используется только при наличии сплошного ледостава.
Для малых водоемов, если лед тает на месте и количество неподвижного льда составляет менее 6 баллов, ледовые явления можно квалифицировать как остаточный заберег или плавучий лед.
Дата, после которой произошли значительные изменения в СВО: образовались обширные разводья, начался ледоход (дрейф льда), появились различные формы плавучего льда, считается датой окончания ледостава.
После вскрытия в качестве основных следует указывать такие явления как ледоход или дрейф льда (516, 517), остаточные забереги (546), а также формы (548 — 551) и характер плавучих льдов (553, 554).
1 Общая — 7 (888), забереги остаточные (546), ледяные поля — 6 (550), лед прижимает (554)
2 Подвижка льда (543), разводья (544), битый лед — 8 (548)
В безледный период важно отмечать сели (656), сгоны (658), нагоны (659), сильное волнение (663), а также хозяйственные мероприятия, влияющие на режим (677 — 691). Код явления «чисто» (600) записывается при отсутствии на водоеме всех других явлений.
Если образовалась коса (осередок, остров), соответствующий код следует записывать один раз в период образования.
В дополнение к наблюдениям за ледовыми явлениями и СВО необходимо производить картирование ледовой обстановки на видимой части акватории водоема. Картирование производится на специальном бланке. На карту наносятся: кромка неподвижного льда, граница плавающих льдов, положение больших пространств чистой воды, разводий, полыней, трещин. Указываются также формы ледяных образований, отмечается степень покрытия водоема плавучим льдом.
Правила подготовки бланков изложены в [1]. Картограммы должны подшиваться к разделу книжки «Записи наблюдателя».
4.3.4 Состояние водного объекта в открытой части водоема (блок 43)
По окончании месяца производится анализ результатов визуальных наблюдений, записанных в графе 15 блока 27 и вкладыше КГ-1МО-1в. На основании проведенного анализа заполняется блок 43, в котором сведения о наличии и продолжительности ледовых явлений обобщаются с учетом всех исходных материалов. Коды явлений указываются в дни их начала и при изменениях обстановки (появления или прекращения какого-либо явления). Если одновременно зафиксировано более четырех явлений, необходимо записать четыре наиболее существенных и характерных из них.
Для весеннего и осеннего периодов необходимо также анализировать ход изменения толщины льда (блоки 51 и 78). Если при измерении толщины льда зафиксирована вода на льду или шуга подо льдом, это явление должно быть отмечено наблюдателем и в блоке 27 на ту же дату.
При заполнении блока 43 необходимо соблюдать следующие правила.
При явлении «чисто» заполняются только графы 2 — 4.
Если в течение всего месяца в СВО не происходило никаких изменений, заполняется только первая строка (на первое число месяца).
При отсутствии наблюдений за СВО в течение месяца в первой строке заполняются только графы 2 и 3, в которых указываются дата (первое число) и утренний срок (8 ч). Если наблюдения за СВО производились не с начала месяца, первая строка заполняется таким же образом. Результаты наблюдений в этом случае записываются, начиная со второй строки.
При перерыве или браке наблюдений за СВО в соответствующую строку записываются дата и время начала перерыва. Остальные графы в этой строке не заполняются. Результаты возобновленных наблюдений записываются, начиная со следующей строки.
В периоды до замерзания и после вскрытия, когда на крупных водоемах выполняются наблюдения за степенью покрытия водоема льдом (подвижным и неподвижным), в графу 5 записывается балл общего покрытия, в графу 4 — специальный код 888, в графах 6 и 7 указываются соответственно код и балл покрытия неподвижным льдом. Графы 8 — 11 предназначены для записи кодов и степени покрытия плавучим льдом. Если на акватории наблюдается несколько форм плавучего льда, в графы 8 — 11 записываются сведения только о двух преобладающих. Для ледовых явлений (ледяных образований), не оцениваемых в баллах, графы 5, 7, 9, 11 не заполняются.
В периоды замерзания и вскрытия, при неустойчивом ледоставе и в других случаях, когда ледовая обстановка характеризуется несколькими показателями, в блок 43 записываются коды из графы 15 блока 27 за каждые сутки. Если в какие-либо сутки в связи с резко меняющейся ледовой обстановкой наряду с основным утренним сроком проводились визуальные наблюдения в другие сроки, эти данные также записываются.
В блок 43 записываются данные только о сильном волнении (663). Сведения о волнении слабом (661) и умеренном (662) не указываются.
4.3.5 Состояние водного объекта на обособленном участке (блок 94)
Блок заполняется аналогично блоку 43.
4.3.6 Анализ данных о ледовых явлениях и состоянии водного объекта
Специалисты подразделений УГМС должны проанализировать записи наблюдателя о СВО на предмет соблюдения хронологии в фазовых состояниях ледяного покрова и правильности использования кодов для обозначения явлений в графе 15 блока 27 и в блоке 43 (94).
Следует провести сравнительную оценку с данными других пунктов наблюдений. Для облегчения анализа данных наблюдателя целесообразно строить совмещенный хронологический график развития ледовых явлений на всех постах водоема. На этот график, который ежемесячно дополняется по мере поступления книжек с постов, наносится также ход температуры воздуха.
Кроме того, должны быть учтены результаты специализированных обследований (ледово-термических, гидрографических и др.) по всей акватории водоема или его части, выполняемых подразделениями УГМС. В частности, при выявлении данных о СВО, которые не были замечены в срок наблюдений, они должны включаться в состав исправленных данных к книжке КГ-1МО.
Необходимые корректировки отмечаются на полях книжки за соответствующие даты, записи наблюдателя не зачеркиваются. Примечания о том, на каком основании внесены исправления, оформляются на отдельных листах и подшиваются к книжке наблюдений.

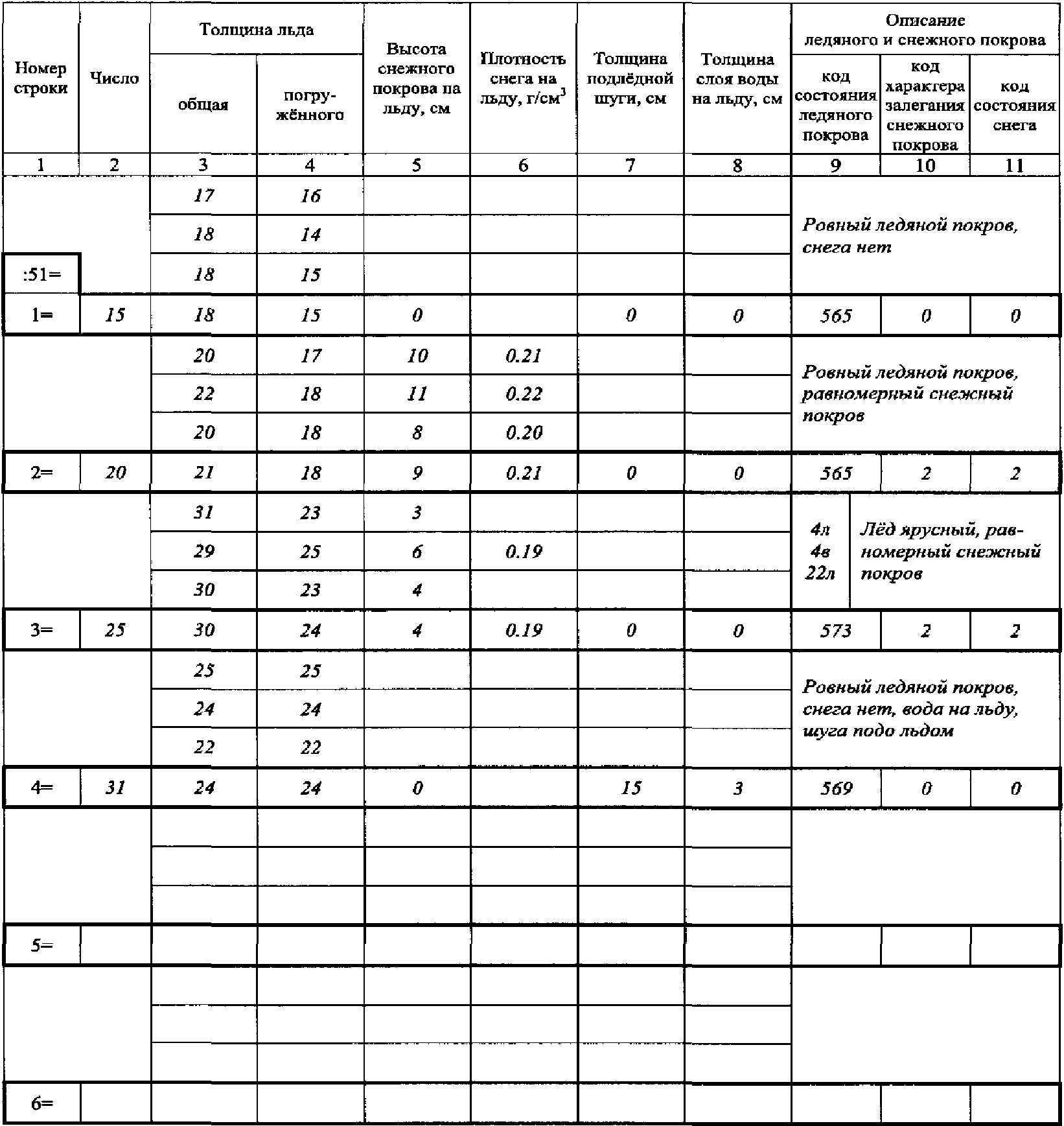

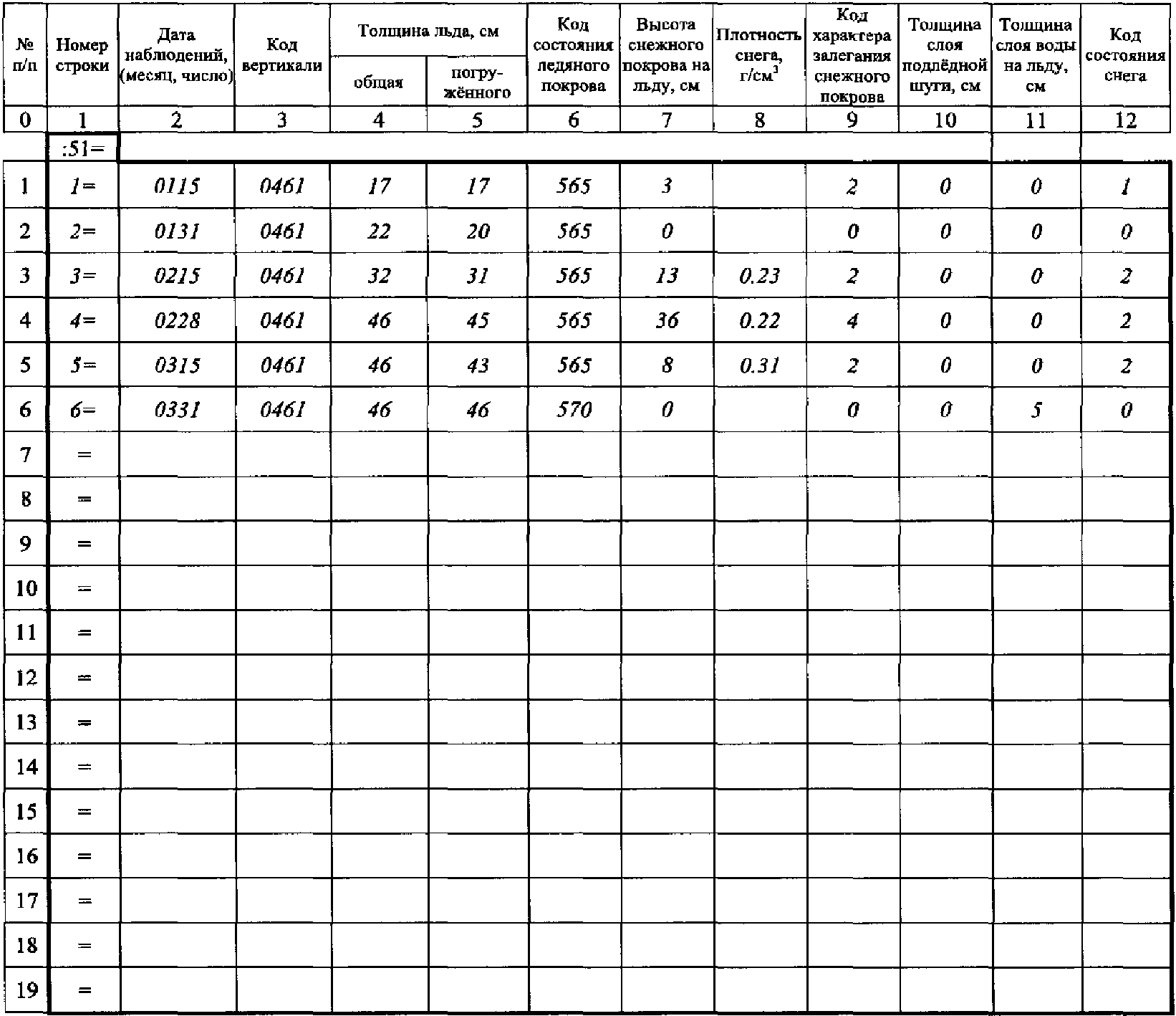

4.3.7 Толщина льда и высота снега на льду на прибрежном участке (блок 51)
В этот блок записываются результаты измерений толщины льда, высоты и плотности снега на льду, толщины слоя шуги и слоя воды на льду, а также сведения о состоянии поверхности ледяного покрова и характере залегания снежного покрова.
Для записи результатов одного наблюдения предназначены четыре строки.
В графы 3 — 6 первых трех строк записываются данные измерений, в четвертую (выводную) строку — среднее значение.
Значение плотности снега d, г/см3, (графа 6) вычисляется делением веса пробы на ее объем. Каждому делению m линейки весов соответствует 5 г. Объем пробы снега равен произведению площади поперечного сечения цилиндра снегомера (50 см2) на высоту взятой пробы h, см.
d = \frac{5m}{50h} = \frac{m}{10h} . (1)
При высоте снежного покрова, превышающего высоту цилиндра, вес столба снега определяется в несколько приемов i и вычисление плотности производится по суммам всех отсчетов по формуле
d = \frac{\sum_{i = 1}^{n} m_{i}}{10 \sum_{i = 1}^{n} h_{i}} . (2)
Результат вычисления плотности снега округляется до сотых долей.
Графы 7 и 8 заполняются в выводной строке.

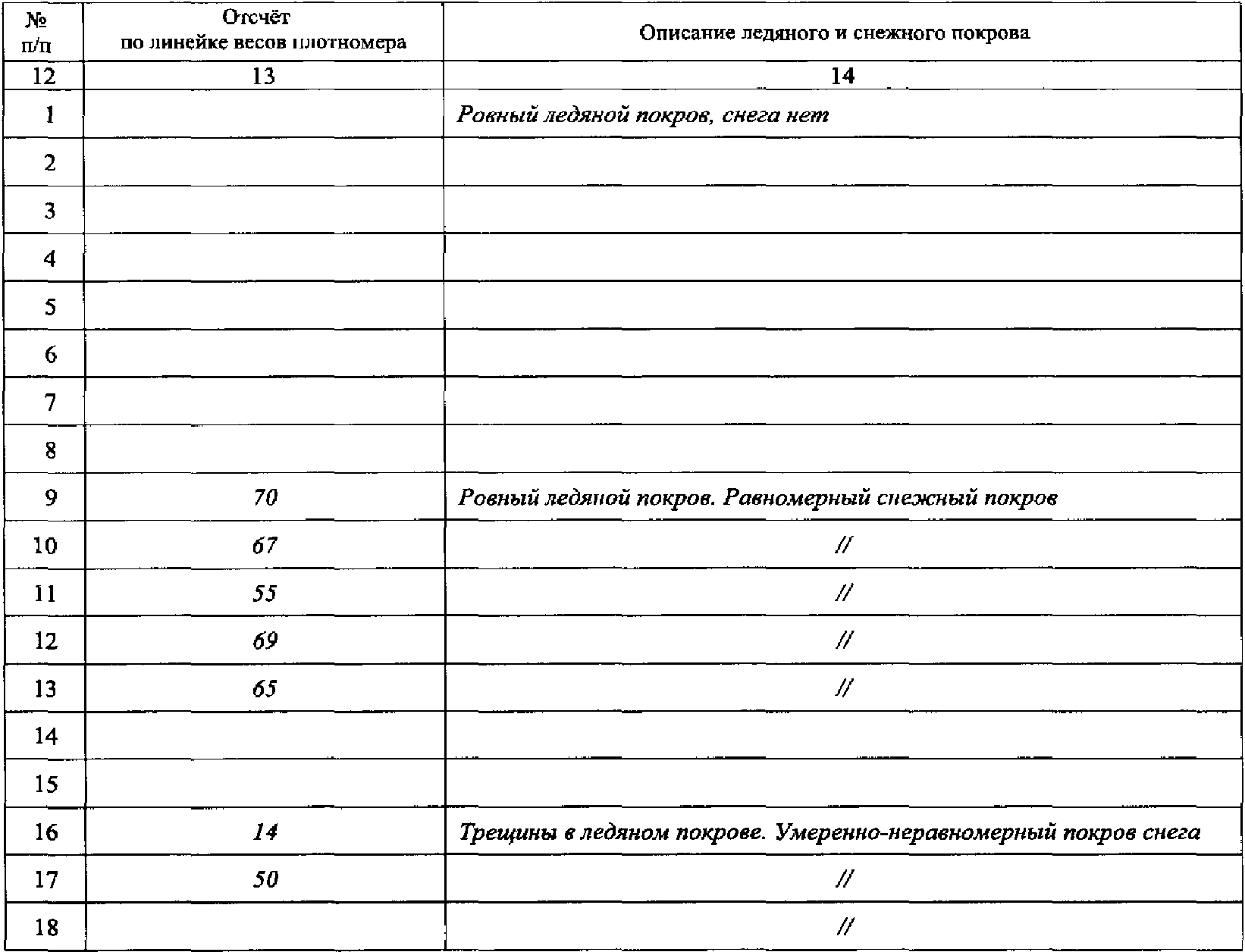

Графы 9, 10 и 11 первых трех строк предназначены для краткого словесного описания поверхности ледяного покрова и характера залегания снежного покрова. При наличии ярусного льда в графу 9 следует записать колонкой цифр толщину каждого слоя льда и толщину водно-воздушных прослоек и условными обозначениями указать вид слоя: л — лед, в — вода, вз — воздух.
Заполнять выводную строку необходимо с учетом следующих требований.
Значения общей толщины льда, толщины погруженного льда, высоты снега на льду, толщины слоя воды на льду записываются с округлением до 1 см. Если толщина льда или высота снега меньше 0.5 см, в соответствующую графу пишется «0» (нуль), при толщине льда или высоте снега от 0.5 до 1 см — записывается «1».
В случаях отсутствия подо льдом шуги в графу 7 записывается «0». Если толщина слоя шуги 5 см и менее, в графу 7 записывается «5».
При отсутствии воды на льду в графу 8 записывается «0», при толщине слоя воды 1 см и меньше в эту графу записывается «1».
В случае отсутствия снежного покрова в графы 5, 10 и 11 записывается «0». Графа 6 при этом, а также при высоте снежного покрова до 5 см не заполняется (при малой высоте снежного покрова определение плотности снега не производится).
В графу 9 записывается код состояния ледяного покрова (565 — 567, 569 — 573) в соответствии с таблицей В.7 (приложение В), в графу 10 — код характера залегания снежного покрова (таблица 4.4), в графу 11 — код состояния снега (таблица 4.5).
Если отмечен нависший лед, в графу 4 записывается «0», а в графу 9 — код 572.
Характер залегания снежного покрова
| Характеристика | Код |
|---|---|
| Снег отсутствует | 0 |
| Свежевыпавший снег | 1 |
| Снег рассыпчатый (зернистый) | 2 |
| Плотный снег | 3 |
| Влажный снег | 4 |
| Снег, насыщенный водой | 5 |
Состояние снежного покрова характеризуется высотой его залегания и плотностью. Нарастание снежного покрова и изменение его плотности происходит постепенно. Наименьшей плотностью обладает свежевыпавший снег. С течением времени снег уплотняется. Снег, насыщенный водой, может иметь плотность более 0.70 г/см3.
4.3.8 Толщина льда и высота снега на льду на удаленном от берега участке (блок 78)
Блок заполняется аналогично блоку 51.
4.3.9 Уровни воды в характерных точках (блок 86)
В этот блок (вкладыш КГ-1МО-2в) записываются результаты обработки лент самописца уровня по характерным (переломным) точкам [3]. Снятые с ленты значения уровня записываются в хронологическом порядке, время записывается с точностью до 5 мин.
Для первого числа месяца, или первых суток месяца, с которых начинается запись, обязательно приводится уровень на 0 ч, а для последних суток месяца — на 23 ч 59 мин. Для остальных суток месяца уровень на 0 ч, а также за все сутки месяца уровни на 8 и 20 ч приводятся только в том случае, если они приходятся на переломные точки.
В случае обрыва записи на ленте обязательно указывается число, время и уровень на момент обрыва. В следующих двух строках указываются: в первой — только число и время (первый полный час после обрыва), во второй — число, фактическое время возобновления записи и уровень в этот момент.
Пример — Запись на ленте самописца обрывается 4 числа в 15 ч 22 мин на уровне 562 см, а возобновляется 29 числа в 20 ч на уровне 598 см. Запись должна выглядеть следующим образом:
| 9 = 04, | 1520, | 562 |
|---|---|---|
| 10 = 04, | 1600, | |
| 11 = 29, | 2000, | 598. |
4.3.10 Ежечасные уровни воды (блок 92)
В этот блок (вкладыш КГ-1МО-3в) записываются результаты обработки лент самописца уровня со снятием ежечасных значений [1]. Блок содержит 31 пронумерованную строку (по числу суток в месяце). Каждая из этих строк разделена на две части и предназначена для записи уровня за одни сутки. Заполнение строк производится следующим образом.
Ежечасные значения уровня за первую половину суток (от 0 до 11 ч) записываются в верхнюю часть строки в графы 3 — 14, за вторую половину суток (от 12 до 23 ч) — в нижнюю часть строки в графы 15 — 26. Высший и низший уровни за сутки выбираются из всех имеющихся измерений и записываются в нижнюю часть строки в графы 27 и 28.
Дата (число месяца) записывается в графу 2. Если самописец действовал не с начала месяца, то в графу 2 первой строки записывается дата начала действия.
В случаях продолжительных перерывов в записи, когда в течение одних или нескольких полных суток самописец не работал, эти сутки не учитываются, а строки заполняются и нумеруются подряд без пропусков.
При перерывах в записи длительностью менее суток, когда уровень за отдельные часы не восстановлен, графы, соответствующие этим часам, не заполняются.
В те сутки, когда часы переводят на летнее (зимнее) время, на отрезке от 2 до 8 часов значения уровня снимаются с ленты с шагом 50 мин (1 ч 10 мин).
В тех случаях, когда около шлюзовых камер, в портах, в нижних бьефах ГЭС за счет неправильной установки самописцев фиксируются короткопериодные (меньше 10 мин) колебания уровня, вызванные неравномерной работой гидроагрегатов, сработкой и наполнением шлюзовых камер и т.д., значения уровня воды снимаются только со сглаженной кривой независимо от способа обработки ленты.
4.3.11 Уровни воды по меткам высоких (низких) вод (блок 35)

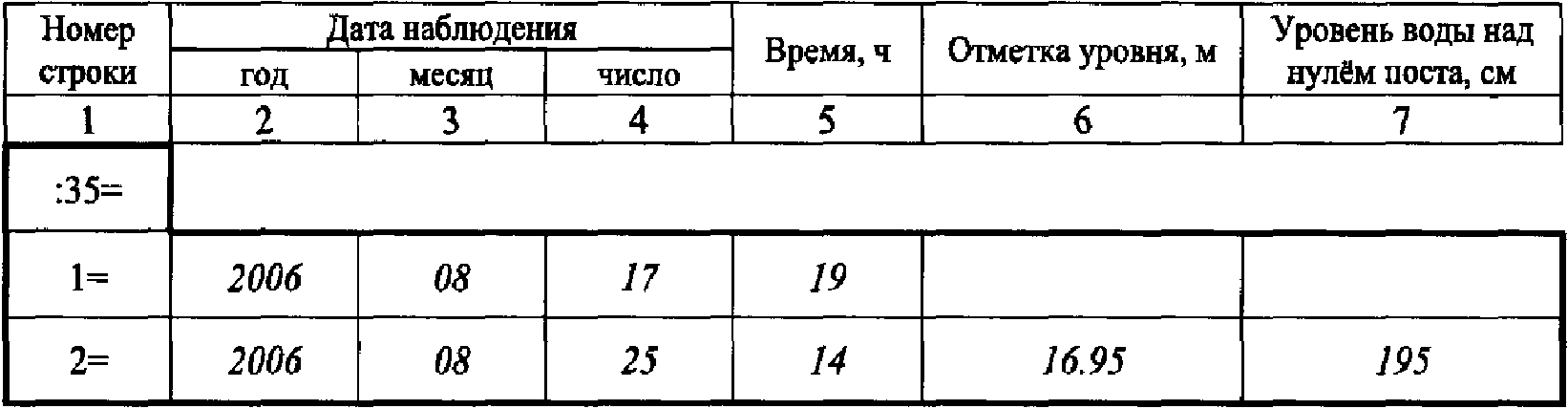

Блок предназначен для записи меток высоких (низких) вод, не зарегистрированных стационарным водомерным устройством.
В графы 2 — 4 первой строки наблюдателем записывается дата (год, месяц и число), в графу 5 — время (час) наступления исключительно высокого (низкого) стояния уровня. Если это время неизвестно, графа 5 не заполняется. Ниже блока приводится словесное описание катастрофического подъема (спада) уровня, произведенных разрушениях и причиненных убытках.
Вторая строка заполняется специалистами соответствующего подразделения УГМС по результатам нивелирования исключительного подъема (спада) уровня. В графы 2 — 4 записывается дата нивелирования, а в графу 6 записывается абсолютная отметка исключительно высокого (низкого) уровня, полученная по результатам нивелирования. Значение отметки указывается в той системе высот, в которой указан нуль поста. Уровень воды в сантиметрах над нулем поста, вычисленный как разность между отметкой уровня и отметкой нуля поста, записывается в графу 7.
4.4 Таблица поправок к уровню воды - ТГ-1МО
В практике работ подразделений озерной сети возникают ситуации, при которых необходимо исправить направленные ранее на обработку данные об уровне воды по какому-либо посту. Чаще всего это связано с изменением приводки рейки (сваи), а также с изменением отметки нуля поста. В таких случаях заполняется таблица поправок к уровню воды ТГ-1МО.
Поправки к уровню воды производятся за непрерывный период в пределах календарного года. Год, за который вводятся поправки к уровню, записывается в графу 4 призначной части документа. В графе 5 указывается регистрационный номер документа из журнала учета входных документов (см. приложение Д).

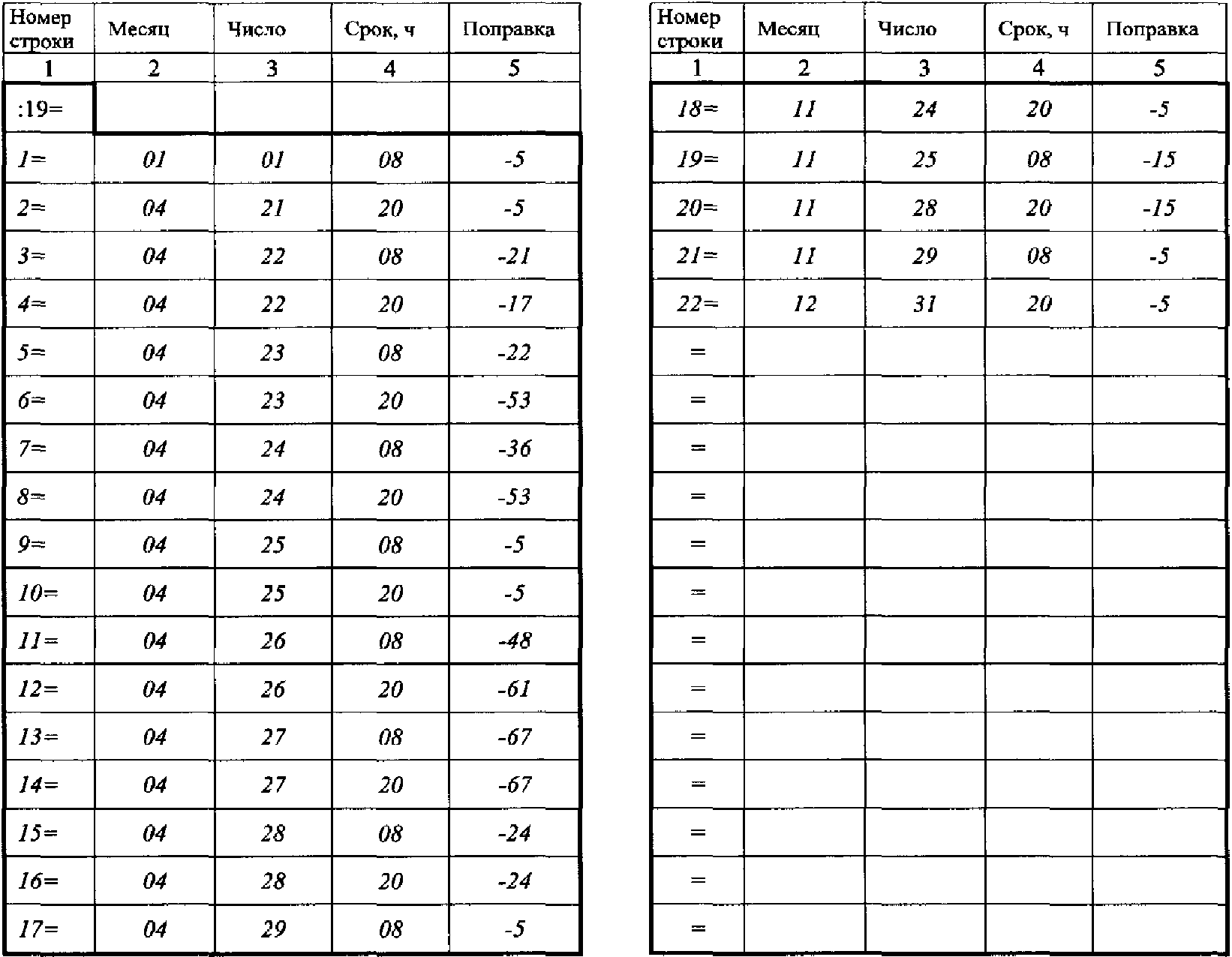

В графах 2 и 3 приводятся коды водоема и поста, в данные которого вводятся поправки.
Информационная часть документа представлена одним блоком 19.
В первой строке блока указываются дата (месяц, число) и время (час) начала периода, за который исправляется уровень воды, и значение поправки (положительное или отрицательное) на этот момент. В последующие строки эти параметры записываются в хронологической последовательности до момента окончания периода введения поправок.
Значение поправки в определенный момент времени определяется как разность нового (исправленного) и прежнего уровня над нулем поста.
Если величина поправки постоянна, заполняются только две строки: в первой указываются дата и время начала периода введения поправки, а во второй — дата и время его окончания. В графе «Поправка» в обеих строках записывается значение вводимой поправки.
При необходимости ввести поправки в данные за несколько промежутков времени, таблица заполняется для периода, охватывающего все эти промежутки. При этом значения поправок должны быть равными нулю в те промежутки времени, для которых уровень не исправляется.
4.5 Книжка для записи наблюдений за высотой и периодом волн - КГ-27М
4.5.1 Общие положения
В документ записываются результаты наблюдений за волнением на прибрежных волномерных пунктах и плавучих станциях. Наблюдения на волномерных пунктах начинаются после очищения водоема ото льда и заканчиваются перед началом ледостава.
Правила заполнения титульного листа и блока 19 (сведения о приборах) изложены в 4.2 и 4.3.2.
При описании пункта наблюдений, которое приводится после блока 19, необходимо отразить условия измерений (место наблюдений, наличие вспомогательных установок и оборудования и т.п.), характер береговой линии и изменения глубин в прибрежной зоне. Целесообразно привести схему расположения волномерных установок.
4.5.2 Отметки нуля основной волномерной вехи (блок 27)

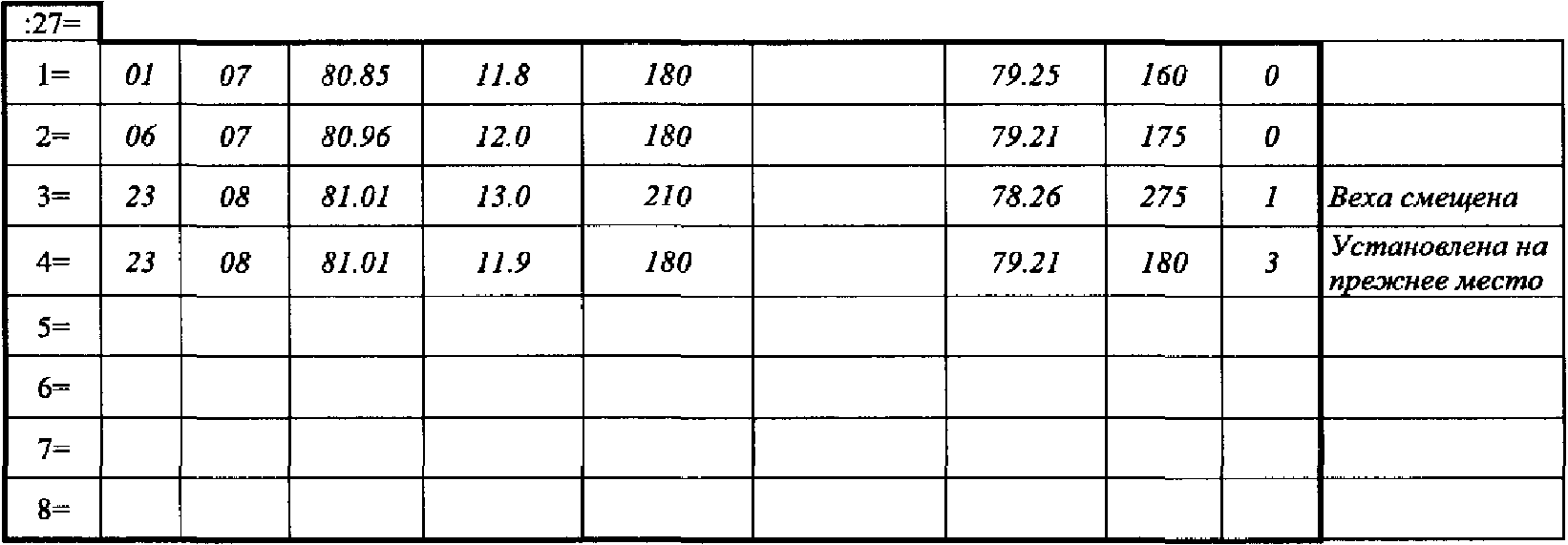

В блок записываются результаты определения отметок нуля и местоположения волномерной вехи (буя), установленной на волномерном пункте.
Определение местоположения и отметок нуля волномерных вех производится при первоначальной установке и затем ежемесячно (как правило, в первую пятидневку), после каждого сильного шторма, а также при перестановке или подтягивании (опускании) вех. В каждом случае перестановки или подтягивания заполняются две строки. В первой строке записываются результаты определения местоположения и нуля вехи до перестановки или подтягивания, во второй (за этот же день) — после перестановки или подтягивания.
В графу 4 записывается отметка уровня воды в метрах, в графу 5 — глубина воды у вехи (буя).
В графе 6 приводится расстояние до вехи (буя) от постоянного начала или от берега в метрах, в графе 7 — направление (в градусах) на веху (буй), определяемое с помощью угломерного инструмента. Если для проверки устойчивости вехи используется не угломерный инструмент, а разбитые на берегу створы, графа 7 не заполняется.
В графу 8 записывается отметка нуля вехи, получаемая как разность между отметкой уровня на посту и отсчетом по вехе (графа 9).
Если вместо волномерной вехи используется буй, а измерения выполняются с помощью перспектометра, в графу 8 записывается отсчет по шкале высот, сделанный во время проверки местоположения буя.
Сведения об изменениях местоположения вехи (ее смещении, установке на прежнее место, подтягивании или опускании и пр.) или о том, что веха сбита записываются в графу 11, а в графе 10 указывается код изменений в соответствии с таблицей 4.6. В случае, когда веха сбита, заполняются только графы 2, 3 и 10.
Сведения об изменениях местоположения вехи
| Изменение местоположения вехи | Код |
|---|---|
| Смещена | 1 |
| Установлена на прежнем месте | 3 |
| Переставлена на новое место | 5 |
| Сбита (сорвана штормом) | 7 |
| Подтянута (опущена) | 9 |
| Без изменения | 0 |
4.5.3 Отметки нуля максимально-минимальной вехи (блок 35)

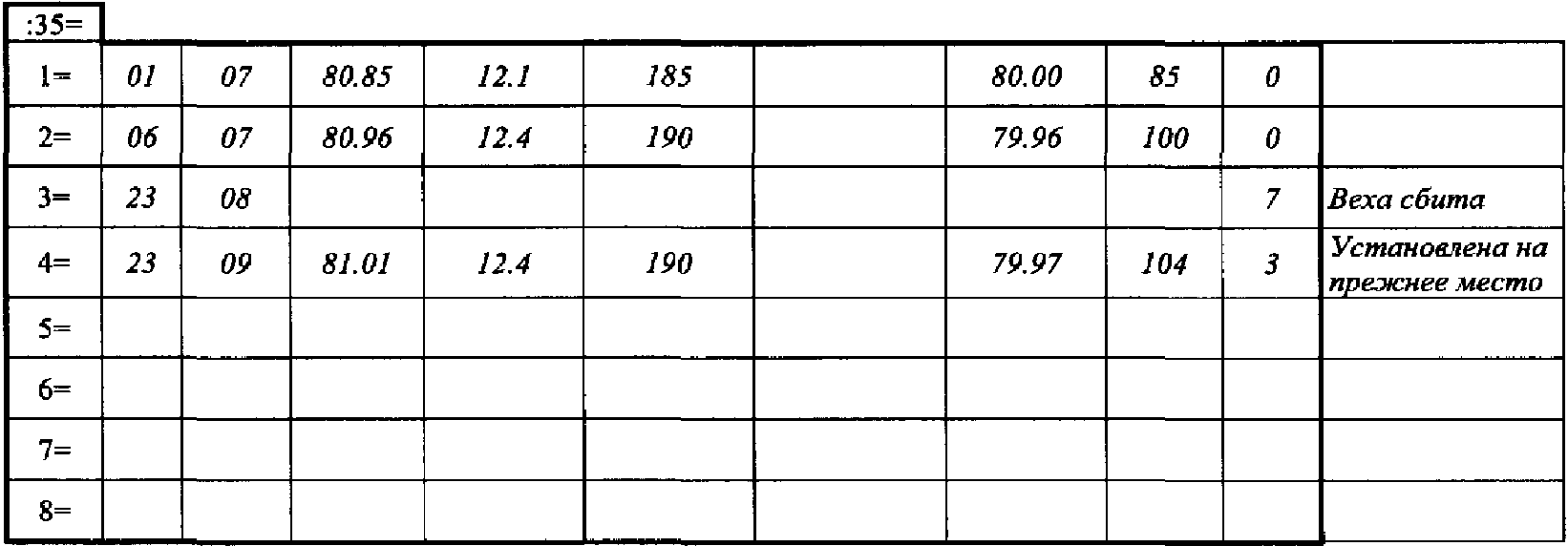

В блок записываются результаты определения отметок нуля и местоположения максимально-минимальной вехи (буя), установленной на волномерном пункте.
Структура блока аналогична блоку 27.
Применительно к максимально-минимальным вехам заводского изготовления, на которых нуль вехи не определяется, графа 8 оставляется незаполненной.
Если максимально-минимальная веха установлена на одной опоре с волномерной (совмещенные вехи), блоки 27 и 35 заполняются идентичными записями.
4.5.4 Срочные наблюдения по основной вехе (блок 43)

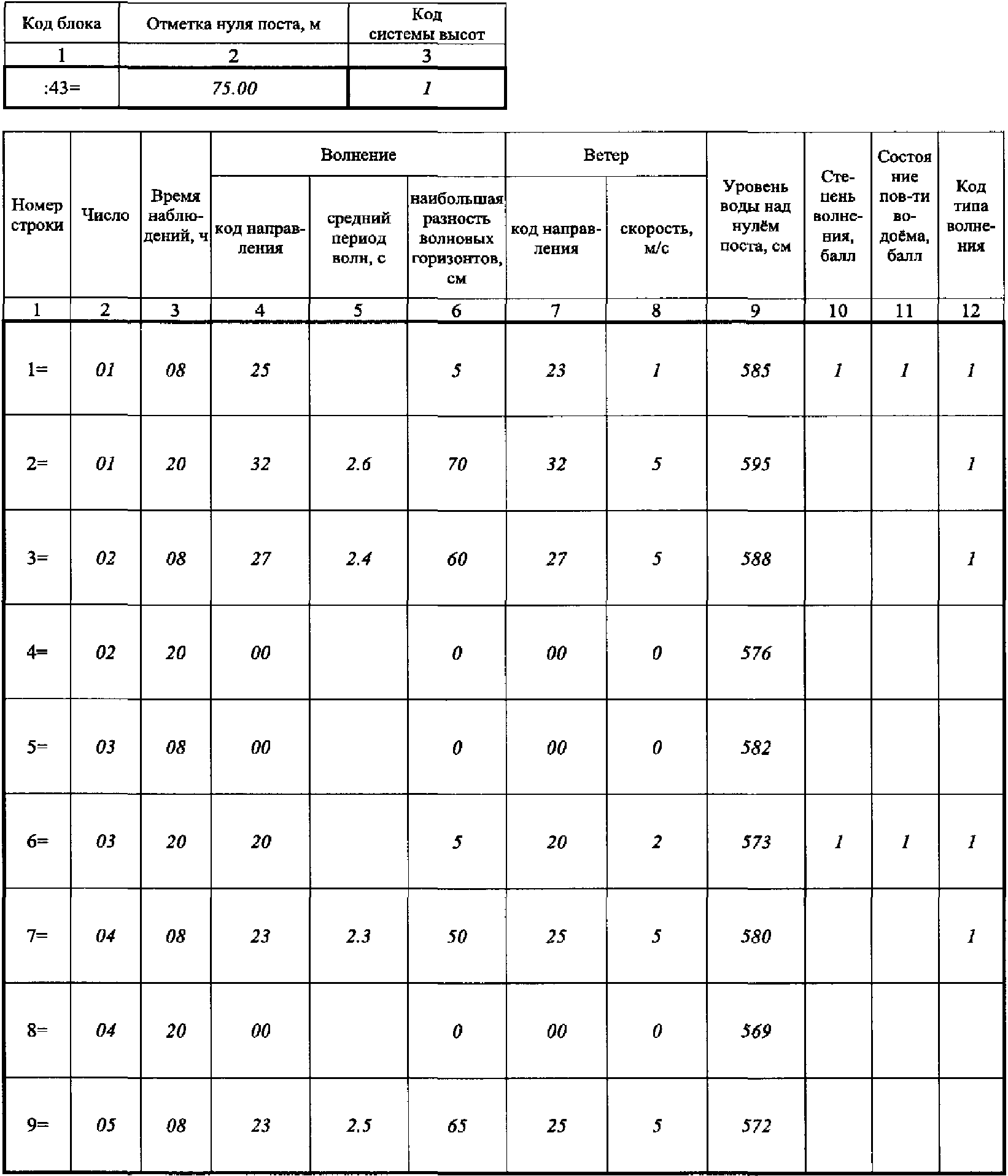

В блок записываются результаты ежедневных наблюдений на волномерном пункте в основные и дополнительные сроки за высотой и периодом волн по основной волномерной вехе. Запись ведется в хронологической последовательности (для каждого срока одна строка).
В призначной части блока записывается отметка нуля поста (графа 2) с точностью до сотых долей метра, код системы высот (графа 3) указывается в соответствии с таблицей 3.2.
Непосредственно в полевых условиях заполняются графы 2, 3, 10 — 23, а также графы 7 и 8, если наблюдения за ветром производились по флюгеру (или самописцу ветра).

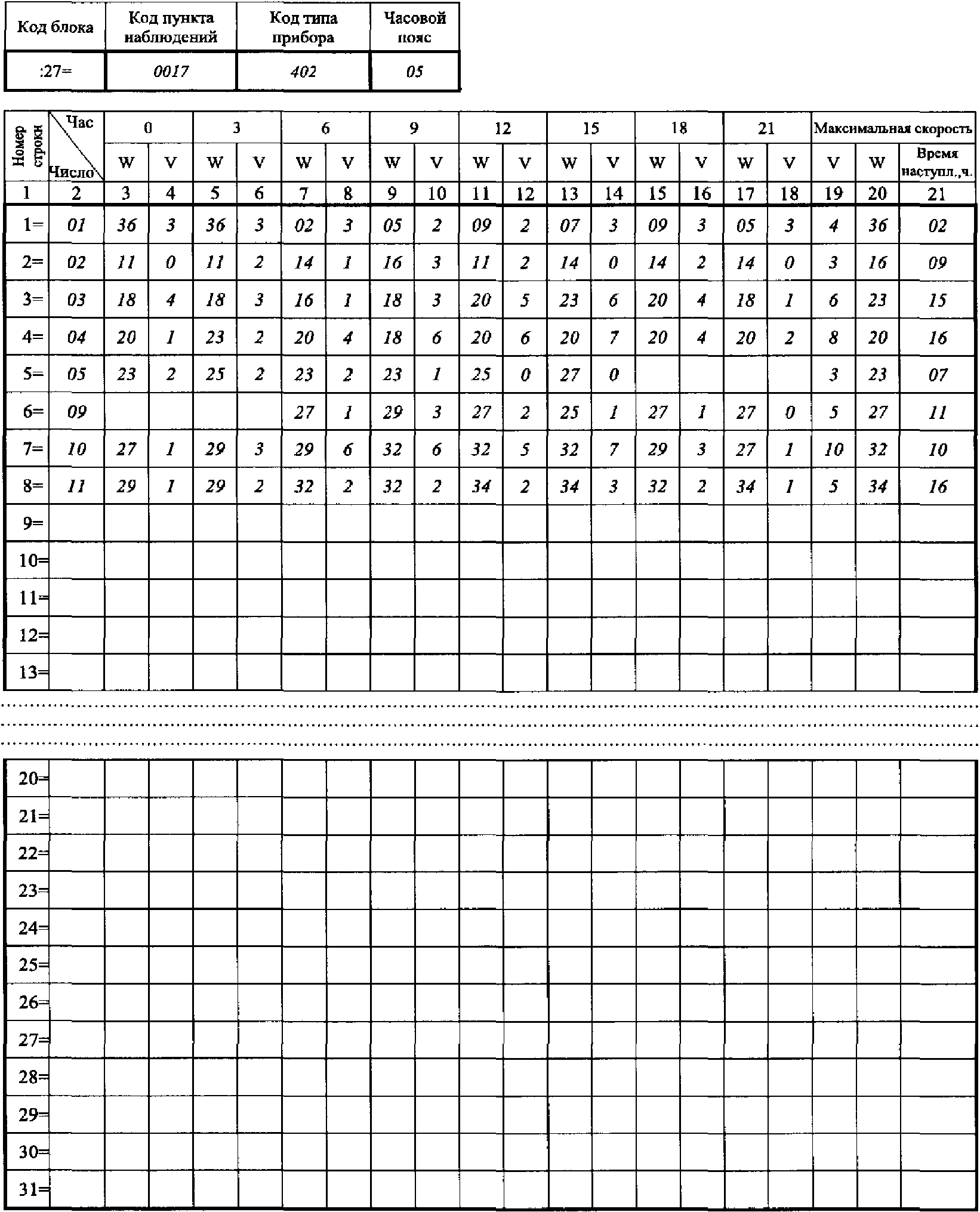

Результаты обработки измерений (по волномерной вехе или бую, по анемометру) записываются в графы 4 — 8.
В графу 4 записывается код направления распространения волнения (определяется по 8 румбам) в соответствии с таблицей 4.7. При отсутствии волнения (штиль) в графу 4 записывается 00.
Коды направления ветра и направления распространения волн
| Румб | Код направления |
|---|---|
| Штиль | 00 |
| С | 36 |
| ССВ | 02 |
| СВ | 05 |
| ВСВ | 07 |
| В | 09 |
| ВЮВ | 11 |
| ЮВ | 14 |
| ЮЮВ | 16 |
| Ю | 18 |
| ЮЮЗ | 20 |
| ЮЗ | 23 |
| ЗЮЗ | 25 |
| З | 27 |
| ЗСЗ | 29 |
| СЗ | 32 |
| ССЗ | 34 |
| Переменное | 99 |
При отсутствии волнения и при высоте волн 20 см и меньше графа 5 не заполняется, а в графу 6 записываются коды 0 и 5 соответственно.
Направление ветра определяется по 16 или 36 румбам в зависимости от используемого прибора. При наблюдениях по флюгеру код направления ветра (графа 7) записывается в соответствии с таблицей 4.7, при использовании самописца — в соответствии с таблицей В.8 (приложение В).
При отсутствии ветра (штиль) в графу 8 записывается 0, если измерения производятся по флюгеру, и 0.0 — если по анемометру.
Уровень воды над нулем поста записывается в графу 9.
Визуальные наблюдения за волнением записываются в графы 10 и 11 в соответствии с таблицами В.9 и В.10 (приложение В). В графу 12 записывается код типа волнения в соответствии с таблицей 4.8.
| Тип волнения | Код |
|---|---|
| Ветровое | 1 |
| Зыбь (затухающее) | 3 |
| Мертвая зыбь | 5 |
| Смешанное | 7 |
В этот же блок записываются наблюдения по сокращенной программе, которые производятся весной после очищения водоема ото льда до установки волномерных вех и осенью после их снятия перед ледоставом. При таких наблюдениях не определяется наибольшая разность волновых горизонтов и не заполняется графа 6.
4.5.5 Наблюдения по максимально-минимальной вехе (блок 51)
В блок записываются результаты наблюдений по максимально-минимальной вехе на прибрежном волномерном пункте.
В призначной части блока записываются дата (месяц, число) и время (час) последнего измерения по вехе. Месяц, число месяца и час должны быть записаны двузначными числами. Если наблюдения начались в текущем месяце, то в призначной части записывается дата установки вехи.
Информационная часть блока заполняется за текущий месяц.

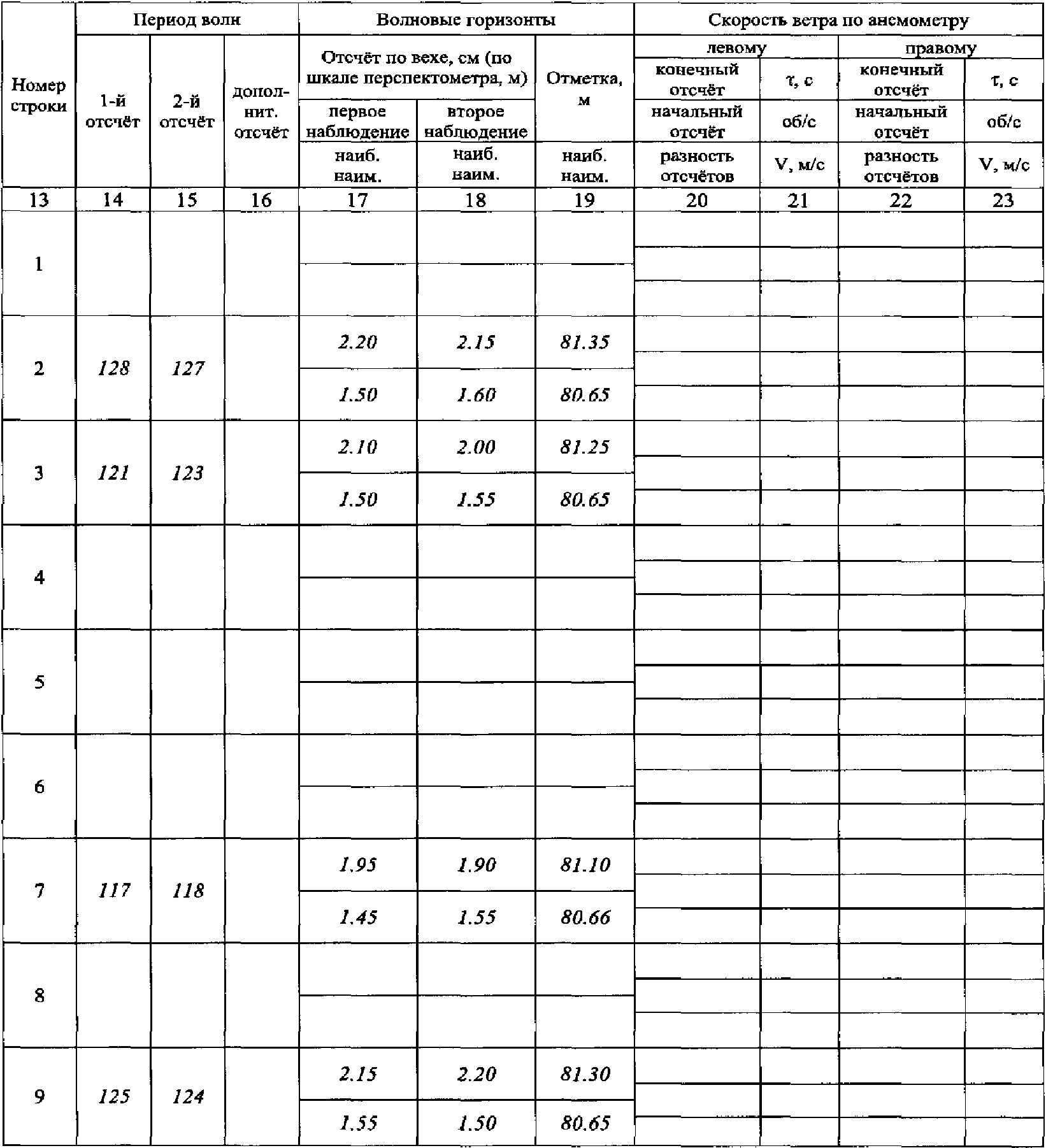

Отсчеты по вехе и отметки волновых горизонтов записываются в графы 7 — 10. Разность волновых горизонтов записывается в графу 4. Если высота волны 20 см и меньше в графу 4 записывается цифра 5, графы 5 и 6 не заполняются.
Сведения о вероятном ветре, вызвавшем наибольшее волнение (графы 5 и 6), записываются наблюдателем непосредственно при измерениях по вехе, если на волномерном пункте проводятся систематические наблюдения за ветром. В других случаях эти графы заполняются специалистом соответствующего подразделения УГМС по результатам анализа общей ветровой обстановки.
Код направления ветра записывается в соответствии с таблицей 4.7.
Если веха сбита или ее унесло штормом в день, когда должно проводиться очередное измерение, обязательно делается запись даты и времени, графы 4 — 6 не заполняются, а в графах 7 — 10 указывается причина отсутствия отсчета по вехе.
5 Запись наблюдений в открытой части водоемов
5.1 Общие положения
Документы для записи гидрологических наблюдений в открытой части водоемов КГ-26М, КГ-29М, КГ-28М, КГ-26МА, ТГ-26МС, ТГ-27М заполняются в хронологической последовательности в рамках одного календарного года. Примеры заполнения документов приведены в приложении Г.
5.2 Книжка для записи наблюдений на гидрологических вертикалях - КГ-26М
5.2.1 Общие положения
В документ записываются результаты гидрометеорологических наблюдений на рейдовых вертикалях и вертикалях гидрологических разрезов, наблюдения на суточных станциях, а также плавучих станциях в сроки измерения температуры воды на глубинах. Результаты наблюдений на всех горизонтах одной гидрологической вертикали должны быть в одном документе. В один документ могут быть записаны результаты наблюдений на нескольких вертикалях, расположенных на данном водоеме.
Правила заполнения титульного листа и блока 19 (сведения о приборах) изложены в 4.2 и 4.3.2.
5.2.2 Метеорологические и визуальные гидрологические наблюдения (блок 35)
В блок записываются результаты измерения метеорологических элементов (ветер, температура и влажность воздуха), визуальных наблюдений за облачностью, атмосферными явлениями, волнением, прозрачностью и цветом воды.
В полевых условиях заполняются графы 2 — 4, 10 — 22. Время производства наблюдений за метеорологическими элементами (графа 3) указывается с точностью до 1 мин. Код вертикали (графа 4) записывается в соответствии с таблицей В.5 (приложение В), код цвета воды (графа 10) — в соответствии с таблицей В.4 (приложение В). Если цвет воды не может быть определен по шкале цветов, следует указать код 23 («другой»). Для облачности (верхняя часть графы 15) записывается общий балл по 10-балльной шкале [4]. Дальность видимого горизонта (верхняя часть графы 20) определяется в соответствии с таблицей 4.9. Атмосферные явления (нижняя часть графы 20) записываются условными знаками в соответствии с таблицей В.11 (приложение В). Визуальные наблюдения за волнением записываются в графу 22 в соответствии с таблицами В.9 и В.10 (приложение В). Если направление распространения волнения не совпадает с направлением ветра, код направления волнения (таблица 4.7) записывается на полях рядом с графой 22.
Результаты обработки записываются в графы 5 — 9. В графу 5 переносится исправленное инструментальной поправкой значение температуры воздуха, в графу 6 — значение парциального давления (упругости) водяного пара, вычисленное с учетом поправки при измерениях аспирационным психрометром, с точностью до 0.1 гПа.
Код направления ветра (графа 7) записывается в соответствии с таблицей 4.7. При переменном направлении ветра (или невозможности его определения) записывается код 99.
В графу 8 записывается принятая скорость ветра. Если скорость ветра определяется по анемометру двумя приборами, записывается среднее из значений, полученных по левому и правому приборам. Когда скорость ветра определяется одним прибором, записывается скорость, вычисленная или непосредственно отсчитанная по шкале этого прибора. При штиле в графы 8 и 7 соответственно записываются 0.0 и 00.
В графу 9 записывается прозрачность воды (глубина видимости) — среднее значение между глубиной исчезновения и глубиной появления белого диска, погруженного в воду. Если белый диск остается видимым до дна, в эту графу записывается глубина вертикали.
При продолжительности работ свыше 40 мин на рейдовой вертикали или вертикали разреза производятся повторные метеорологические наблюдения, результаты которых помещаются в следующую строку после первого наблюдения.
5.2.3 Температура воды на различных горизонтах (блок 43)
В блок записываются результаты измерения температуры воды в поверхностном слое и на различных горизонтах.
Состав призначной части блока указан в верхней части головки таблицы.
Для каждой вертикали призначная часть включает дату (месяц и число) наблюдений, код и глубину вертикали. Справа от призначной части указывается номер вертикали.
Глубина вертикали (графа 4) записывается с точностью до десятых долей метра.
Пример — При глубине вертикали 5.6 м записывается 5.6, при глубине 125 м — 125.0.
Для каждой вертикали в информационной части нумерация строк начинается с 1.
При записи результатов измерений необходимо следить, чтобы отсчеты по термометрам и результаты их обработки записывались в той же строке, что и горизонт наблюдений.

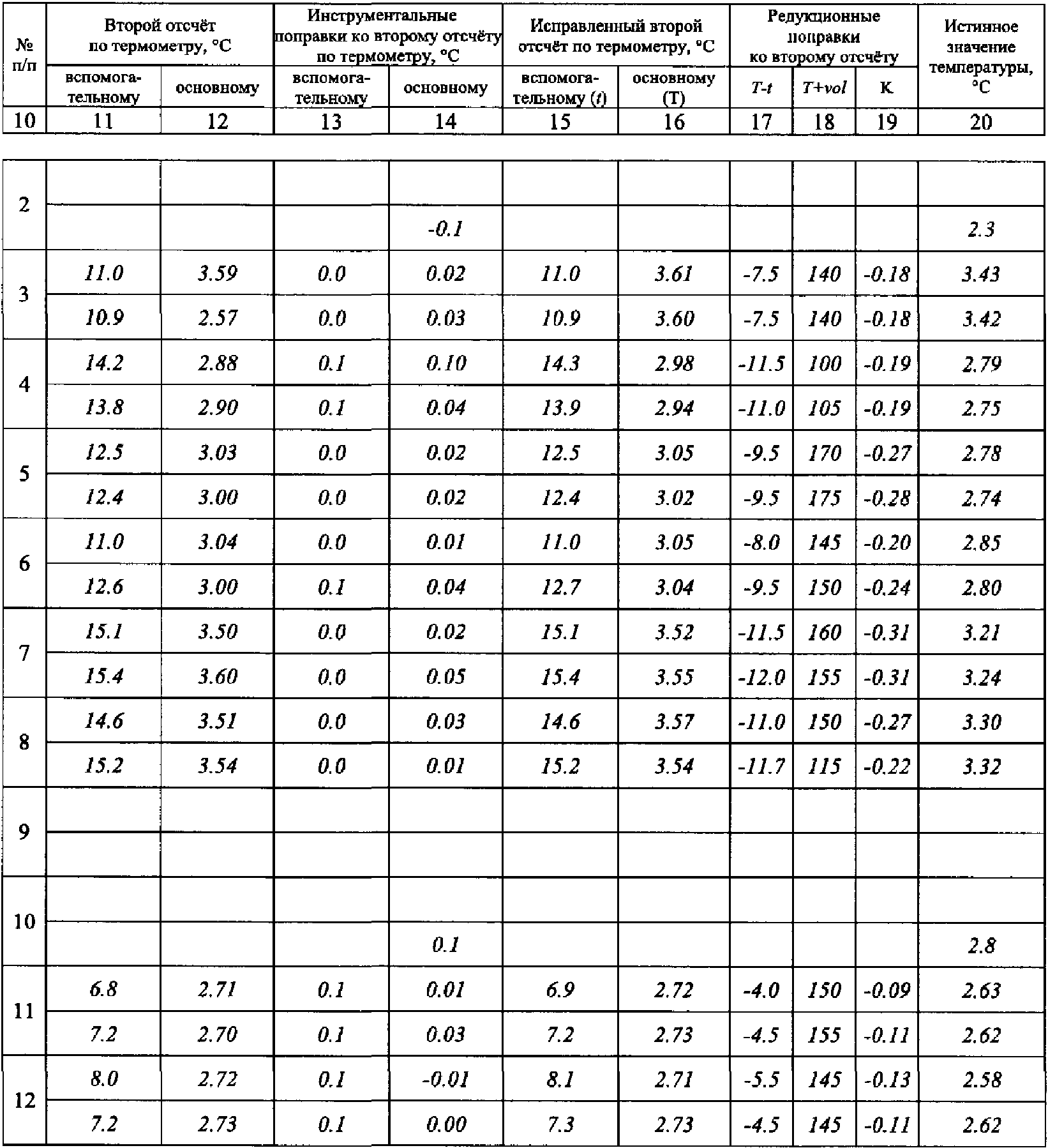

В графы 6 — 20 записываются результаты наблюдений за температурой воды на основных (стандартных) горизонтах. При необходимости назначаются дополнительные горизонты для освещения слоя температурного скачка [1].
Второй отсчет (графы 11, 12) считается окончательным и принимается для последующей обработки. Инструментальные и редукционные поправки вводятся ко второму отсчету.
В графу 3 записывается температура воды, принятая по результатам первичной обработки (графа 20). Время измерений в часах и минутах (графа 4) записывается для каждого горизонта, в том числе, когда работа выполнялась сериями термометров на разных горизонтах одновременно.
5.2.4 Температура воды на суточных станциях (блок 78)
В блок записываются данные серии измерений на суточной станции. Структура блока 78 аналогична блоку 43. Если данные не помещаются на одном листе, используются дополнительные листы. Призначная часть блока заполняется для каждой серии измерений.
5.2.5 Толщина льда и высота снега на льду (блок 51)
В блок записываются сведения о ледяном и снежном покрове, полученные по измерениям на гидрологических вертикалях в зимний период.
Результаты измерений записываются в графы 4, 5, 7, 10, 11, 14, 15. В графе 16 приводится словесное описание поверхности ледяного покрова и характера залегания снежного покрова в пункте наблюдений.
В графе 6 указывается код состояния ледяного покрова в соответствии с таблицей В.7 (приложение В), в графе 8 — вычисленная плотность снега, в графе 9 — код характера залегания снежного покрова на льду (таблица 4.4), в графе 12 — код состояния снега (таблица 4.5).
Данные об общей толщине льда, толщине погруженного льда, высоте и плотности снега на льду, толщине слоя шуги подо льдом и слоя воды на льду записываются по правилам, изложенным для аналогичных элементов блока 51 КГ-1МО.
5.3 Книжка для записи наблюдений на термических профилях - КГ-29М
5.3.1 Общие положения
В документ записываются результаты измерения температуры воды в поверхностном слое на термических профилях.
В один документ могут быть записаны результаты наблюдений на нескольких профилях одного водоема.
Правила заполнения титульного листа и блока 19 (сведения о приборах) изложены в 4.2 и 4.3.2.
Сведения о местоположении термических профилей приводятся в соответствующей таблице ниже блока 19.
5.3.2 Результаты наблюдений (блок 27)

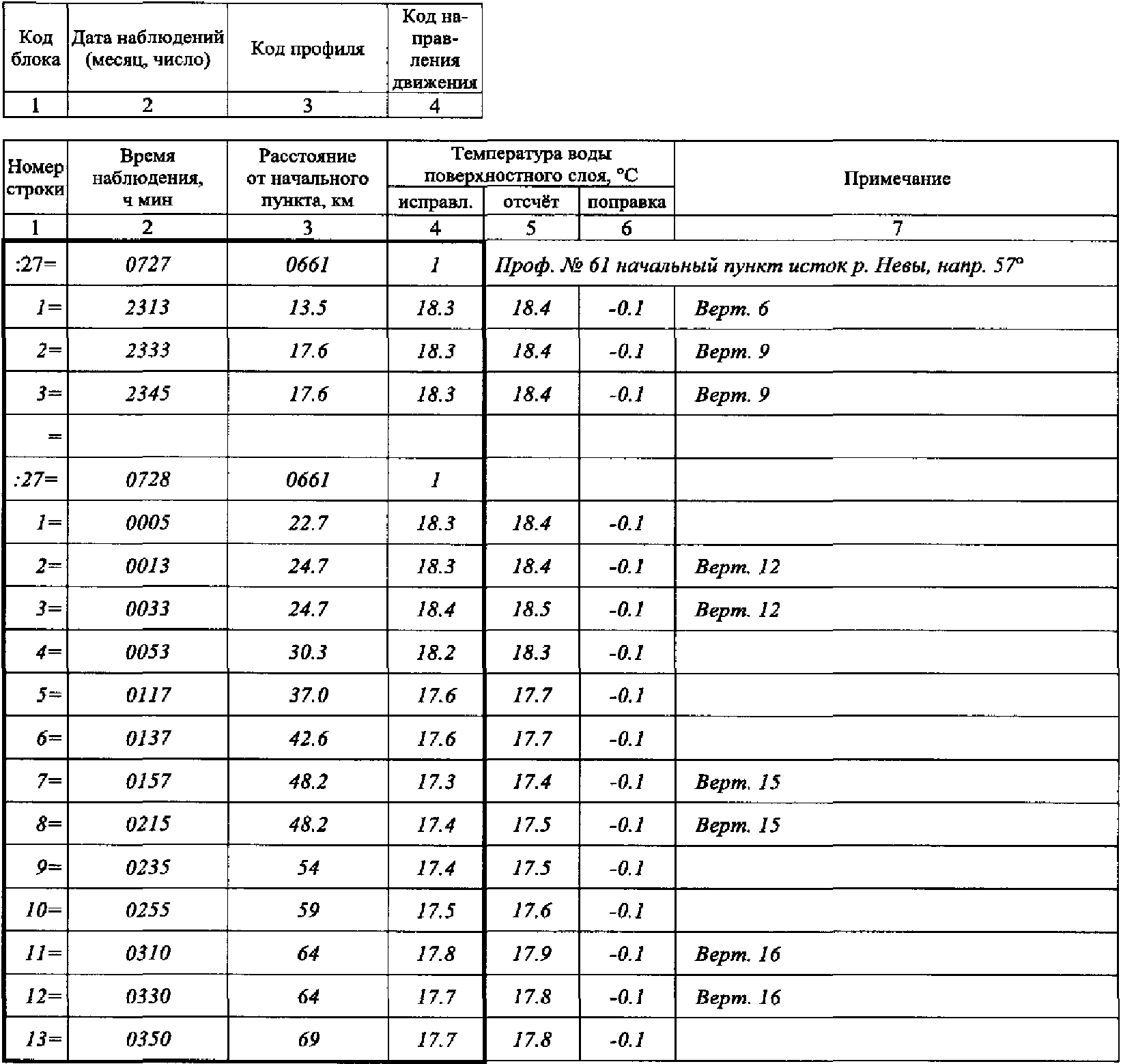

В блок записываются данные наблюдений за температурой воды поверхностного слоя.
Состав призначной части блока указан в верхней части головки таблицы.
В графу 3 призначной части записывается код профиля в соответствии с таблицей В.5 (приложение В), в графу 4 — код направления движения по профилю: 1 — при направлении движения судна от начальной точки профиля к конечной, 3 — при движении в противоположном направлении. Справа от призначной части указывается номер и название профиля.
Информационная часть предназначена для записи результатов измерений температуры воды в точках профиля. Для каждого профиля нумерация строк начинается с 1.
В графу 2 записывается время производства наблюдений с точностью до 1 мин.
В графу 3 записывается расстояние от начала или конца профиля до точки, в которой проведены измерения. При длине профиля до 3 км расстояние округляется до сотых долей километра, при длине от 3 до 50 км — до десятых долей километра, при длине 50 км и более — до 1 километра.
В тех случаях, когда профиль проходит от одного берега водоема до другого и в прибрежной полосе выполняются измерения через 20 — 100 м, расстояние в начале и в конце профиля округляется до сотых или десятых долей километра независимо от протяженности профиля.
Отсчет по термометру и инструментальная поправка записываются в графы 5 и 6 соответственно. Исправленное инструментальной поправкой значение температуры воды записывается в графу 4 с той точностью, с какой она измерялась.
При совпадении точки измерения на термическом профиле с местоположением рейдовой вертикали в графу 7 записывается номер вертикали.
Результаты измерений температуры воды на профиле, продолженных по истечении суток, записываются в новый блок со своей призначной частью.
5.4 Книжка для записи наблюдений на ледовых профилях - КГ-28М
5.4.1 Общие положения
В документ записываются результаты наблюдений, которые выполняются в открытой части водоема на отдельных ледовых профилях и при ледомерных съемках.
Правила заполнения титульного листа и блока 19 (сведения о приборах) изложены в 4.2 и 4.3.2.
Сведения о местоположении ледовых профилей и схема их расположения приводятся ниже блока 19.
5.4.2 Толщина льда и высота снега на льду (блок 27)
В блок записываются результаты наблюдений за толщиной льда и снежным покровом на ледовых профилях.
Состав призначной части блока указан над головкой таблицы.
В графу 3 призначной части записывается код профиля в соответствии с таблицей В.5 (приложение В). Направление движения по профилю (графа 4) кодируется следующим образом: 1 — при движении от начальной точки профиля к конечной, 3 — при движении в противоположном направлении. Справа от призначной части указывается номер профиля.
Если измерения на ледовом профиле продолжаются несколько суток, весь профиль относится к дате начала наблюдения.
В информационную часть записываются результаты измерений в точках профиля. Для каждого профиля нумерация строк начинается с 1.
В графу 2 записывается расстояние от начала или конца профиля до лунки, в которой производятся измерения, с округлением до трех значащих цифр.
Графы 3 — 11 заполняются по правилам, изложенным для аналогичных элементов блока 51 КГ-1МО.
В графу 13 записывается отсчет по линейке весов плотномера.
В графе 14 приводится словесное описание поверхности ледяного покрова и характера залегания снежного покрова, а также сведения о том, что наблюдение выполнено в переломной точке.
5.4.3 Строение ледяного покрова (блок 35)
В блок записываются сведения о строении ледяного покрова по результатам послойного измерения толщины льда.
Состав призначной части блоков 27 и 35 и правила их заполнения аналогичны.
Информационная часть предназначена для занесения результатов измерений. Для каждого профиля нумерация строк начинается с 1.
В графе 2 указываются расстояния от начала или конца профиля до точек, на которых проводились наблюдения за строением ледяного покрова.
В графы 4 — 7 записываются результаты измерения общей толщины льда и толщины слоев кристаллического, снежного и шугового льда. Код строения льда, записываемый в графу 3, определяется следующим образом: 1 — однослойный, 3 — слоистый.
Если ледяной покров состоит из отдельных слоев, между которыми находится вода или прослойки воздуха (ярусный лед), общая толщина этих прослоек записывается в графу 8. При отсутствии того или иного вида льда и снежно-водных прослоек в эту графу записывается «0». Общая толщина льда включает сумму слоев без водно-воздушных прослоек.
В примечании (графа 9) следует дать краткое описание к видимой структуре (цвет и прозрачность) этих слоев.
5.5 Книжка для записи наблюдений за направлением и скоростью течений - КГ-26МА
5.5.1 Общие положения
В документ записываются результаты разовых измерений, выполненных различными типами вертушек, а также поплавками.
Правила заполнения титульного листа и блока 19 (сведения о приборах) изложены в 4.2 и 4.3.2. При наблюдениях с судов необходимо после блока 19 привести сведения о них: тип, название, водоизмещение и прочие существенные характеристики судна.
5.5.2 Направление и скорость течения (блок 35)

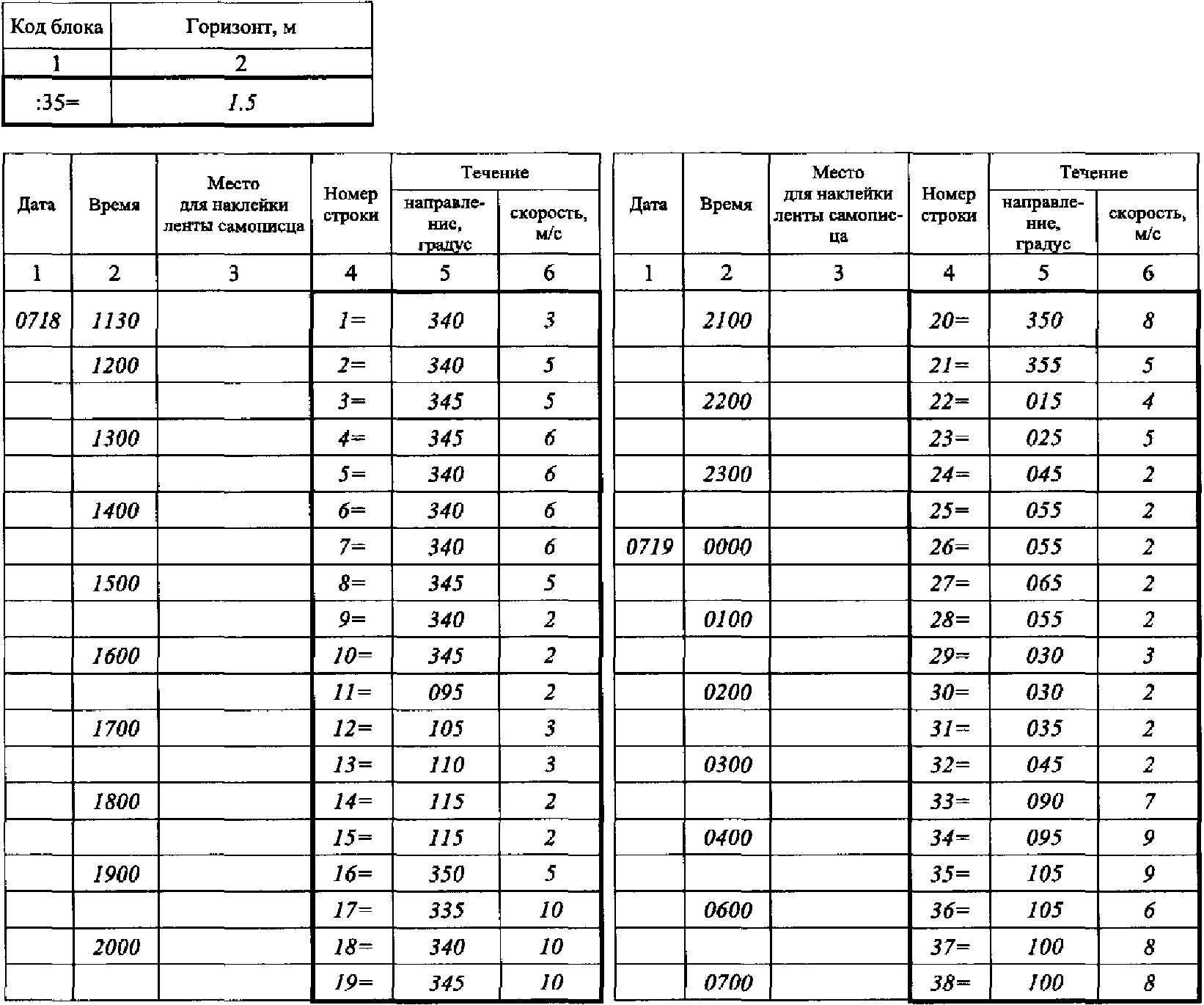

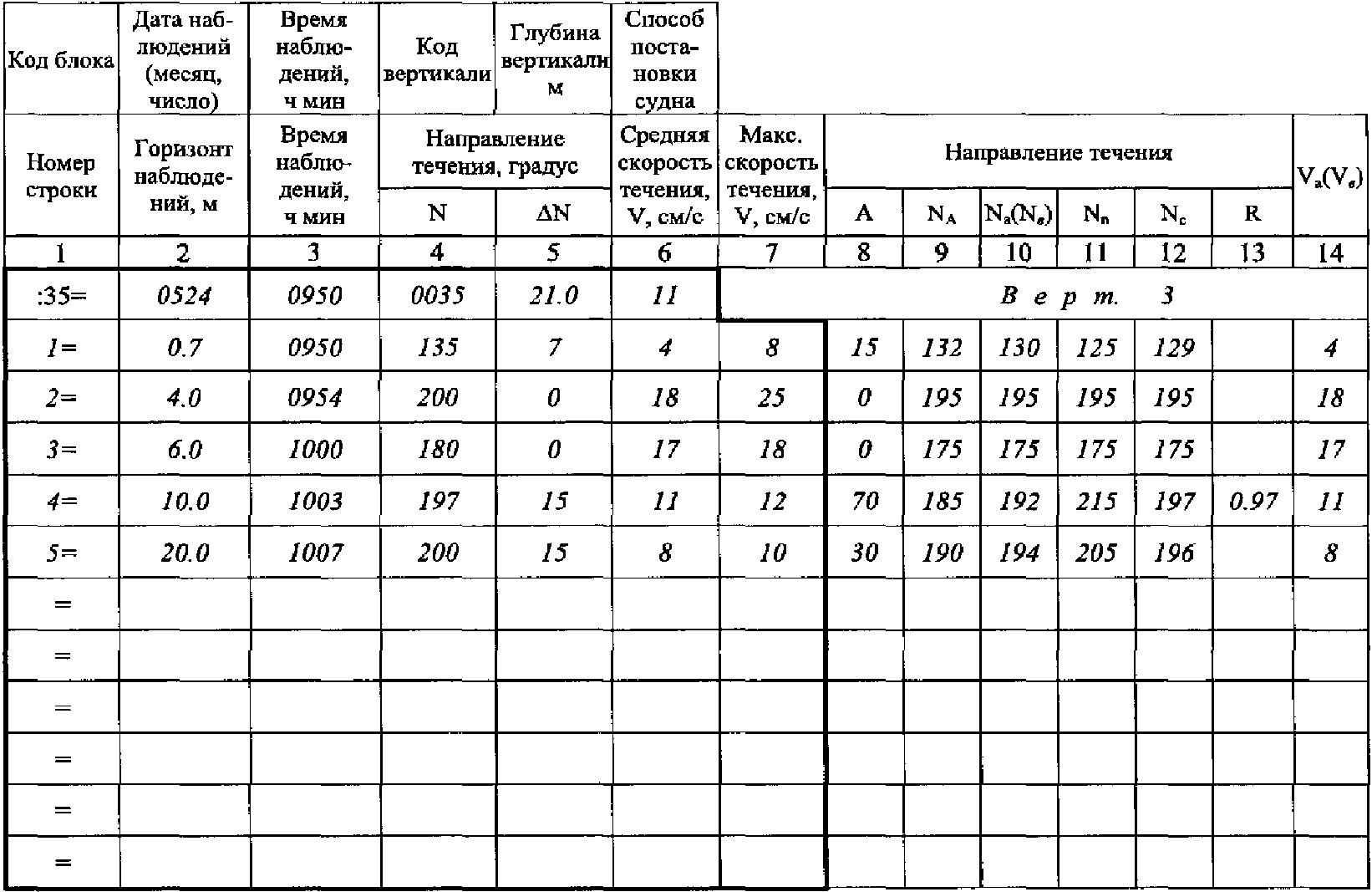

В блок записываются результаты измерения направления и скорости течения на вертикалях. Для каждой вертикали блок заполняется соответствующими призначными характеристиками. Нумерация строк для каждой серии измерений начинается с 1.
Заполнение блока следует начинать с четных страниц.
Графы 1 - 3 на четных страницах документа содержат общие сведения. Каждая строка в этих графах разделена на две части. Верхняя часть строки включает дату наблюдений, номер и глубину вертикали и заполняется для серии измерений на одной вертикали. В нижней части строки указываются горизонты, а также время начала и продолжительность измерений на них.
В графы 4 - 6 записываются показатели, фиксируемые в процессе измерения скорости течения. Заголовки граф вписываются в соответствии с видом оборудования.
При измерении с помощью ГР-42 в графу 4 «отсчеты» записывается количество оборотов лопастного винта, через которые фиксируется время поступления последовательных сигналов с вертушки, а также время (по секундомеру) поступления сигналов, в графу 5 «об/с» — количество оборотов в секунду, в графу 6 «V см/с» — скорость течения.
При измерении с помощью ВММ в графу 4 записывается отсчет по счетчику до опускания прибора, отсчет после подъема и разность отсчетов, в графу 5 - количество оборотов в секунду.
При измерении поплавками в графу 4 записывается расстояние, пройденное поплавком между фиксированными точками, в графу 5 - время, в течение которого пройдено это расстояние, в графу 6 - вычисленная скорость течения.
В графы 7 - 9 записываются показатели, фиксируемые при определении направления течения. При использовании ГР-42 это отсчеты по логометру, ВММ — сектора, в которые выпадали шарики, и их количество в каждом секторе, поплавков — направление на поплавок по компасу и поправка компаса, записываемые соответственно в графы 7 и 8. Заголовки граф вписываются также в соответствии с видом оборудования.
Далее заполняются нечетные страницы документа: призначные данные блока, состав которых приведен в верхней части головки таблицы, а также результаты вычислений. Номер вертикали записывается справа в строке с призначными данными.
Код способа постановки судна при измерениях течения (графа 6 призначной части) определяется в соответствии с таблицей 4.10.
Способы постановки судна при производстве наблюдений за течениями
Состав информационной части блока приведен в нижней части головки таблицы.
Результаты вычислений направления и скорости течения [1], помещаются в графах 8 — 14: угол рассеивания A, направление, соответствующее среднему положению прибора во время измерений NA, результаты арифметического Na или геометрического Nb осреднения направления, преобладающее направление течения Nn, среднее направление течения Nc, коэффициент рассеивания R, средняя скорость течения Va и геометрическая скорость течения Vв.
Принятое направление течения № записывается в графу 4. В графу 5 — абсолютное значение наибольшего различия в направлении течений \Delta N , являющееся мерой оценки качества выполненных измерений.
В графу 6 записывается средняя скорость течения V, определяемая непосредственно по тарировочной таблице при арифметическом способе обработки или с умножением на коэффициент рассеивания при геометрическом способе. Если скорость течения меньше 1 см/с, в графу 6 записывается 0, а графы 4 и 5 не заполняются.
При измерении направления и скорости течения с помощью поплавков заполняются графы 1 — 4 и 6. В графу 6 записывается средняя скорость всех поплавков.
При измерениях с помощью ГР-42 в графу 7 записывается максимальная скорость течения, которая выбирается из всех значений скоростей (графа 6 четной страницы), определенных во время измерений на данном горизонте. При измерениях с помощью ВММ графа 7 не заполняется.
5.5.3 Наблюдения за ветром (блок 43)
В блок записываются результаты наблюдений за направлением и скоростью ветра на вертикалях, где измеряются течения. В строке с кодом блока справа записывается номер вертикали.
Показания анемометров и результаты первичной обработки записываются в графы 7 — 10. Если измерения выполняются с помощью других ветроизмерительных приборов, которые непосредственно фиксируют направление и скорость ветра, их показания записываются в графы 5 (таблица 4.7) и 6.
5.6 Таблица для записи измерений течений автономными приборами - ТГ-26МС
5.6.1 Общие положения
В документ записываются результаты измерений, выполненных с помощью самописцев течения. Этот документ предназначен для записи одной серии измерений на всех горизонтах одной буйковой станции. Серия — цикл измерений, начинающийся с момента опускания прибора на заданные горизонты и заканчивающийся его подъемом для снятия показаний или перезарядки.
Правила заполнения титульного листа и блока 19 (сведения о приборах) изложены в 4.2 и 4.3.2.
5.6.2 Основные сведения об измерениях (блок 27)
В блок записываются основные сведения об измерениях на каждом горизонте. В призначной части блока в графу 2 записывается код буйковой станции в соответствии с таблицей В.5 (приложение В), в графу 3 — глубина вертикали с точностью до десятых долей метра.
В информационной части для каждого горизонта указываются дата (месяц, число) и время (часы, минуты) первого и последнего рабочих отпечатков автономного прибора, горизонт измерений, дискретность измерений (в минутах между последовательными измерениями) и количество рабочих отпечатков.
5.6.3 Результаты измерений (блок 35)
В блок записываются результаты наблюдений за направлением и скоростью течений на буйковой станции.
Горизонт измерений в призначной части блока записывается с точностью до десятых долей метра.
Данные измерений течений записываются в информационную часть блока. В графы 1 и 2 записываются дата и время производства измерений, графа 3 предназначена для наклейки ленты самописца.
Результаты измерений записываются в графы 4 — 6: в графу 4 — порядковый номер строки, в графы 5 и 6 — снятые с ленты значения направления и скорости течения. Если для записи результатов измерений на одном горизонте используется несколько вкладышей ТГ-26МС-1в, на всех них, кроме первого, призначная часть блока 35 зачеркивается, а нумерация строк продолжается.
Запись данных наблюдений буйковой станции на каждом последующем горизонте начинается на новом вкладыше с заполнением соответствующей призначной части.
5.7 Таблица для записи наблюдений за высотой волн на водоеме по максимально-минимальным вехам - ТГ-27М
5.7.1 Общие положения
В документ записываются данные о высоте волн, полученных с помощью максимально-минимальных вех на акватории водоема. В одном документе могут быть записаны результаты по нескольким вехам. Титульный лист и призначная часть документа заполняется в соответствии с 4.2.
5.7.2 Сведения об установке вех (блок 19)
Сведения об установке вех приводятся как в начале сезона, так и в течение сезона, если веху сорвало штормом, веха сбита и т.п. В графу 2 записывается код вехи в соответствии с таблицей В.5 (приложение В). Время установки указывается с точностью до часа, глубина в месте установки — с точностью до 0.1 м. Графа 6 заполняется в соответствии с таблицей 4.6.
5.7.3 Результаты наблюдений (блок 27)
В блок записываются данные наблюдений о высоте волн и вероятном ветре по максимально-минимальным вехам. Номер вехи записывается в графу 11. При наличии примечания номер вехи записывается на полях.
Глубина в месте установки вехи (графа 5) измеряется при каждом снятии отсчетов.
Графы 7, 8 заполняются специалистом соответствующего подразделения УГМС по результатам анализа данных о ветре на акватории и в прибрежной зоне водоема в период между измерениями. Если не удается установить достоверно скорость и направление ветра, вызвавшего наибольшее волнение, графы 7 и 8 не заполняются. Эти графы не заполняются и в тех случаях, когда волнение отсутствовало или высота волны была 20 см и меньше, а в графе 6 записывается соответственно 0 и 5.
Если сделать отсчет по вехе невозможно (веху сорвало штормом, веха сбита и т.п.), заполняются только графы 2 — 4, а в графе 11 указывается причина отсутствия измерений.
6 Метеорологические наблюдения на побережье и акватории водоемов
6.1 Общие положения
В безледный период на водоемах наряду с гидрологическими выполняются некоторые виды метеорологических наблюдений, результаты которых используются при обработке гидрологической информации. К ним относятся учащенные наблюдения на некоторых прибрежных и островных метеорологических площадках, выполняемые одновременно с работами на акватории, систематические наблюдения за ветром на этих площадках и на акватории.
Учащенные наблюдения проводятся на метеорологических площадках озерных станций, метеорологических станциях, расположенных в береговой зоне крупных водоемов или в непосредственной близости от них, а также на озерных постах, находящихся в малообжитых районах. На этих же площадках, как правило, производятся систематические наблюдения за ветром (срочные или с использованием самописцев).
Примеры заполнения документов для записи метеорологических наблюдений КГ-26ММ и ТГ-26МВ приведены в приложении Г.
6.2 Книжка для записи учащенных гидрометеорологических наблюдений - КГ-26ММ
6.2.1 Общие положения
Правила заполнения титульного листа документа и блока 19 (сведения о приборах) изложены в 4.2 и 4.3.2.
6.2.2 Результаты наблюдений (блок 27)
В блок записываются результаты измерений температуры воздуха, парциального давления водяного пара, направления и скорости ветра, а также температуры воды поверхностного слоя у берега.
Наряду с измерениями в дополнительные сроки в документ записываются результаты измерений в основные метеорологические сроки, которые приходятся на период учащенных наблюдений.
В призначную часть блока записывается код пункта метеорологических наблюдений в соответствии с таблицей В.5 (приложение В).
Отсчеты по термометрам и инструментальные поправки, атмосферное давление, облачность, дальность видимого горизонта, атмосферные явления записываются в графы 9 — 21 (графы 18 — 20 заполняются для наиболее крупных водоемов в соответствии с рекомендациями 5.2.2 для аналогичных элементов).
Исправленные инструментальной поправкой значения температуры воздуха, парциальное давление водяного пара, направление и скорость ветра, температура воды записываются в графы 4 — 8.
6.3 Таблица для записи наблюдений за ветром на побережье и акватории водоемов - ТГ-26МВ
6.3.1 Общие положения
В документ записываются данные систематических измерений ветра, которые производятся на метеорологических площадках озерных и некоторых других станций, а также результаты регистрации ветра с помощью автономных измерителей и самописцев, устанавливаемых на побережье, островах и акватории водоемов. Титульный лист и призначная часть заполняется в соответствии с правилами, изложенными в 4.2. В графу 3 призначной части записывается код озерного поста, данные наблюдений которого за ледовыми явлениями используются для определения безледного периода при обобщении данных о ветре. Код озерного поста, приведенный в графе 3, должен соответствовать коду поста в ТГ-П3 (блок 94, графа 10).
6.3.2 Направление и скорость ветра (блок 27)
В призначную часть блока записываются коды пункта метеорологических наблюдений, прибора, часового пояса.
Данные о направлении и скорости V, м/с, ветра в единые синоптические сроки (0, 3, 6, 9, 12, 15, 18 и 21 ч) записываются в информационную часть блока. Каждая строка информационной части блока предназначена для записи результатов наблюдений, выполненных за одни сутки. Соответствующая дата (число месяца) записывается в графу 2. Строки формируются в хронологическом порядке для всех суток с наблюдениями. При пропуске отдельных синоптических сроков в течение суток соответствующие графы не заполняются. Код направления ветра (графы 3, 5, 7, 9, 11, 13, 15, 17, 20) определяется в соответствии с таблицей В.8 (приложение В).
Графы 19 — 21 предназначены для записи сведений о максимальном за сутки ветре: в графу 19 записывается его скорость, в графу 20 — код направления, в графу 21 — время (час), когда он был зарегистрирован. Максимальное значение скорости ветра за сутки выбирается из всех имеющихся наблюдений, в том числе выполненных между восемью основными сроками.
7 Подготовка книжек и таблиц к вводу данных в компьютер
7.1 Общие положения
Согласно РД 52.19.704-2008 «Краткие схемы обработки гидрометеорологической информации» книжки и таблицы с результатами наблюдений подлежат строгому учету, проверке и подготовке к вводу в компьютер в подразделении УГМС, к которому прикреплено наблюдательное подразделение.
Книжки и таблицы, имеющие вкладыши, должны быть предварительно сброшюрованы в порядке возрастания кодов блоков, по хронологии и в порядке возрастания номеров строк. Все страницы сброшюрованного документа должны быть пронумерованы сквозной нумерацией. Документы с данными по акватории должны быть временно (карандашом) пронумерованы наблюдателем в хронологическом порядке.
7.2 Учет книжек и таблиц
Каждый документ регистрируется в специальном журнале учета входных документов, форма которого приведена в приложении Д. Регистрационный (порядковый) номер документа записывается в графу 1 журнала. Нумерация документов производится последовательно в порядке их поступления в пределах одного календарного года.
Регистрационный номер, записанный в журнале, одновременно записывается в документ: для книжек КГ-1МО, КГ-27М и таблиц ТГ-26МВ - на титульный лист в правом верхнем углу, для книжек КГ-26М, КГ-29М, КГ-28М, КГ-26ММ, КГ-26МА, а также таблиц ТГ-1МО, ТГ-27М И ТГ-26МС - в графу 5 призначной части.
Графа 10 заполняется в случае, если занесение в компьютер осуществляется в этом же подразделении. В противном случае заполняется графа 11.
7.3 Проверка и корректировка информации книжек и таблиц
После регистрации осуществляется проверка качества заполнения документов, в ходе которой необходимо:
- проверить полноту заполнения титульного листа;
- сверить коды водоема и наблюдательного подразделения в призначной части документа с паспортными данными;
- исключить ошибки в призначных частях документов, в частности, проверить заполненность в них всех граф, поскольку такие ошибки в условиях автоматизированной обработки ведут к утрате информации;
- проверить в каждом документе наличие обязательных блоков (их отсутствие не дает возможности загрузить результаты наблюдений в базу данных).
Результаты проверки записываются в графу 8 журнала учета (см. приложение Д).
Обнаруженные ошибки в данных наблюдений или результатах обработки исправляются следующим образом: ошибочное значение аккуратно зачеркивается, а рядом или сверху в этой же графе записывается исправленное значение. Если какое-либо значение забраковано, соответствующая графа перечеркивается по диагонали сверху вниз и слева направо. Если забракованы все данные, содержащиеся в строке (строках) документа, перечеркиваются все графы строки (строк), включая номер. Этот номер присваивается следующей строке. Если забракован весь блок документа, такой блок перечеркивается целиком, включая его призначную часть. Если забракован целый блок 27 КГ-1МО или в нем отсутствуют данные инструментальных наблюдений за весь месяц (например, при пересыхании или промерзании водоема), в этом блоке перечеркиваются все строки, кроме призначной части и первой строки, в которой должны быть записаны число и срок наблюдений.
7.4 Компоновка и оформление книжек и таблиц
При отправке документов в другое подразделение вместе с ними высылается копия части журнала, в которой они зарегистрированы. Документы компонуются в наборы по месяцам или по кварталам. К набору прикладывается сопроводительная записка, в которой указываются номер набора, список документов набора и требуемый срок выполнения работ. Нумерация наборов производится в пределах календарного года. Номер набора записывается в графу 12 журнала учета (см. приложение Д).

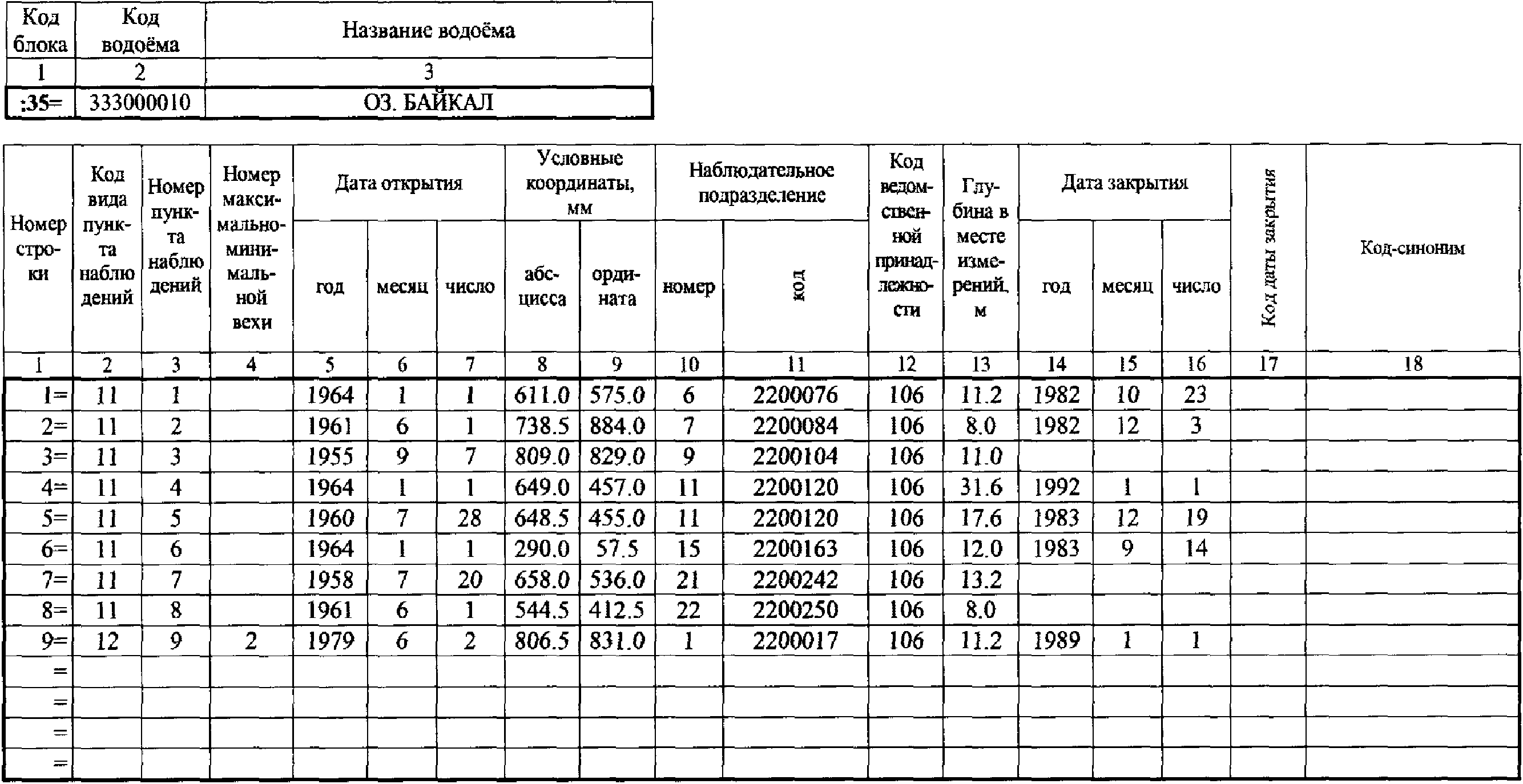

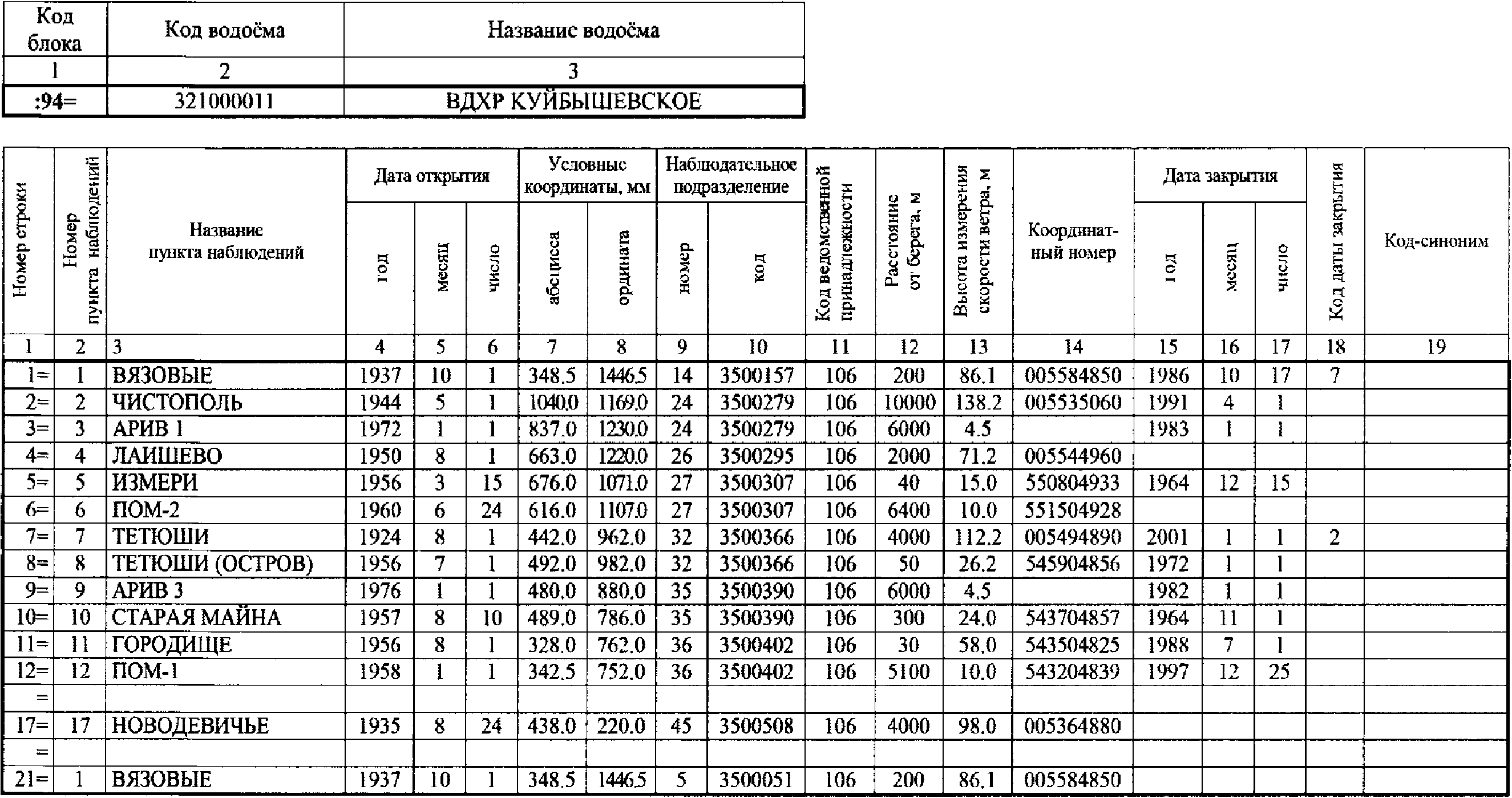

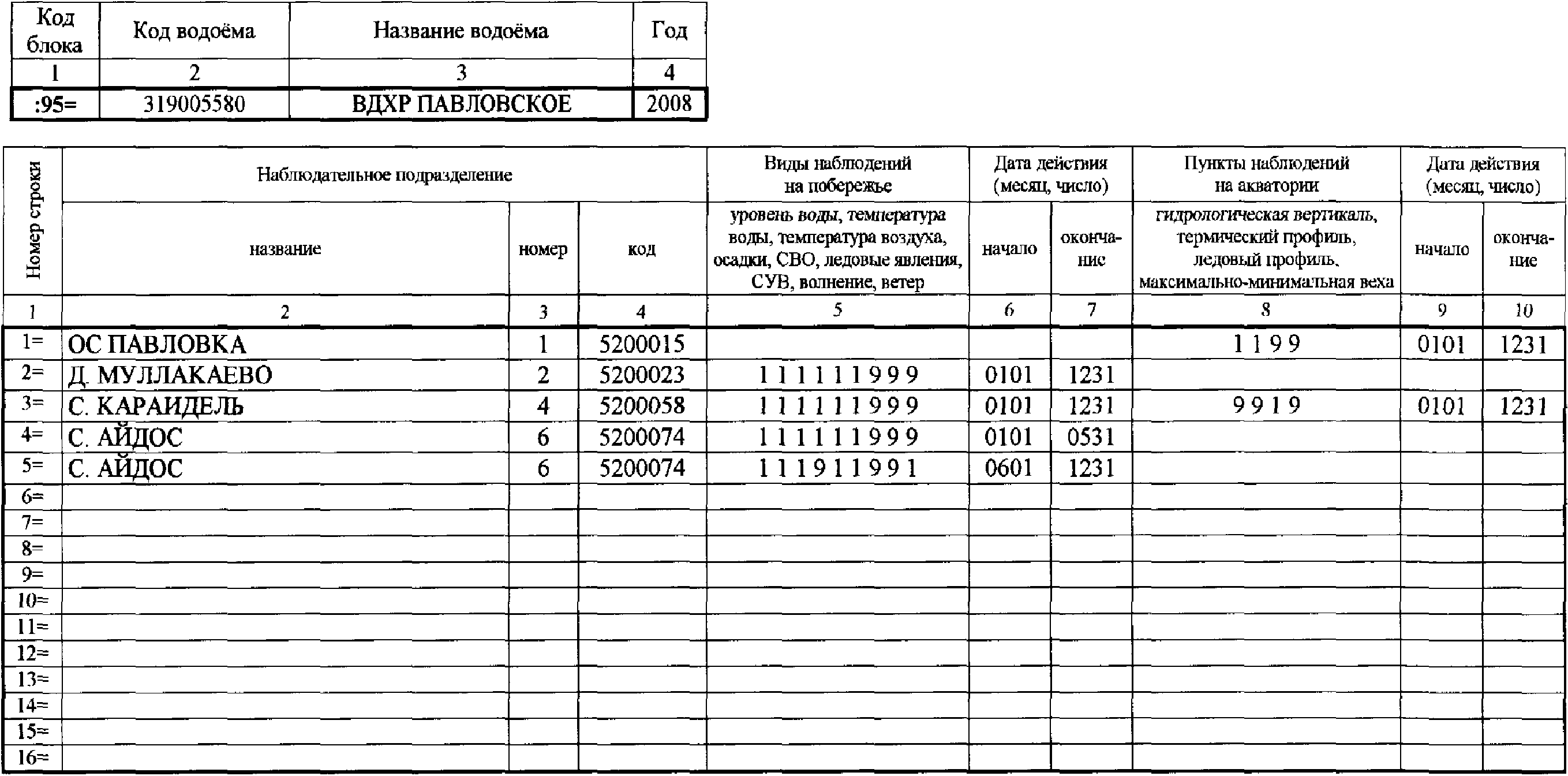

А.1 Форма паспорта водоема ТГ-П1
| ТГ-П1 БАШКИРСКОЕ (УГМС) СВЕДЕНИЯ О СХЕМЕ ВОДОЕМА  |
|---|
| ТГ-П1 ОЗ. БАЙКАЛ (Название водоема) СПИСОК ВОДНЫХ ОБЪЕКТОВ, СВЯЗАННЫХ С ВОДОЕМОМ  |
|---|
| ТГ-П1 ВДХР БАТЫРСКОЕ (Название водоема) ОСНОВНЫЕ ГИДРОГРАФИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВОДОЕМА  ОСНОВНЫЕ ПОКАЗАТЕЛИ РЕЖИМА ВОДОЕМА  |
|---|
| ТГ-П1 ВДХР ИВАНЬКОВСКОЕ (Название водоема) БАТИГРАФИЧЕСКАЯ КРИВАЯ И КРИВАЯ ОБЪЕМОВ  |
|---|
| ТГ-П1 ОЗ. СОЛНЕЧНОЕ (Название водоема) ХАРАКТЕРНЫЕ ТОЧКИ БЕРЕГОВОЙ ЛИНИИ  |
|---|
| ТГ-П1 ОЗ. ОНЕЖСКОЕ (ВЕРХНЕ-СВИРСКОЕ ВДХР) (Название водоема) ХАРАКТЕРНЫЕ ГЛУБИНЫ  |
|---|
| ТГ-П1 ВДХР НОВОСИБИРСКОЕ (Название водоема) ПРОЕКТНЫЕ ХАРАКТЕРИСТИКИ ВОДОХРАНИЛИЩА  |
|---|
А.2 Форма паспорта сети наблюдений ТГ-П3
| ТГ-П3 ПРИВОЛЖСКОЕ (УГМС) СПИСОК СЕТЕВЫХ ПОДРАЗДЕЛЕНИЙ  |
|---|
| ТГ-П3 БАШКИРСКОЕ (УГМС) ПЕРЕДАЧА НАБЛЮДАТЕЛЬНОГО ПОДРАЗДЕЛЕНИЯ В ПРЕДЕЛАХ ОДНОГО УГМС  |
|---|
| ТГ-П3 ПРИВОЛЖСКОЕ (УГМС) ВОДОМЕРНЫЕ ПОСТЫ  |
|---|
| ТГ-П3 ПРИВОЛЖСКОЕ (УГМС) ВЕДОМСТВЕННАЯ ПРИНАДЛЕЖНОСТЬ ПУНКТОВ НАБЛЮДЕНИЙ  |
|---|
| ТГ-П3 ИРКУТСКОЕ (УГМС) ВОЛНОМЕРНЫЕ ПУНКТЫ  |
|---|
| ТГ-П3 СЕВЕРО-КАВКАЗСКОЕ (УГМС) ДЛИНА РАЗГОНА ВОЛНЫ ДЛЯ ВОЛНОМЕРНЫХ ПУНКТОВ  |
|---|
| ТГ-П3 ИРКУТСКОЕ (УГМС) ГИДРОЛОГИЧЕСКИЕ ВЕРТИКАЛИ И БУЙКОВЫЕ СТАНЦИИ  |
|---|
| ТГ-П3 УРАЛЬСКОЕ (УГМС) ЛЕДОВЫЕ И ТЕРМИЧЕСКИЕ ПРОФИЛИ  |
|---|
| ТГ-П3 МУРМАНСКОЕ (УГМС) КООРДИНАТЫ «ПЕРЕЛОМНЫХ» ТОЧЕК ПРОФИЛЕЙ  |
|---|
| ТГ-П3 ПРИВОЛЖСКОЕ (УГМС) ПУНКТЫ МЕТЕОРОЛОГИЧЕСКИХ НАБЛЮДЕНИЙ  |
|---|
| ТГ-П3 БАШКИРСКОЕ (УГМС) ПРОГРАММА НАБЛЮДЕНИЙ НА ВОДОЕМАХ  |
|---|
Для подготовки паспортных сведений по водоему необходимо предварительно составить схему, которая позволит автоматизированным путем воспроизвести контур водоема и определить положение пунктов наблюдений на побережье и акватории.
В качестве карты-основы используется топографическая карта масштаба 1:100000 или крупнее, на которой изображен весь водоем. Используемая карта должна отображать современное состояние водных объектов. В зависимости от размеров водоема масштаб карты выбирается таким, чтобы расстояние на ней между ближайшими пунктами наблюдений составляло не менее 5 мм.
При отсутствии топографической карты масштаба 1:100000 можно использовать географические, навигационные (лоцманские) или топографические карты более мелкого масштаба при соблюдении указанного выше условия. Если это условие не соблюдается, карту-основу следует увеличить.
На выбранной карте намечается положение характерных точек береговой линии, позволяющих построить контур водоема. К числу таких точек относятся точки излома береговой линии, устья впадающих в водоем рек и истоки вытекающих. Точки излома береговой линии выбираются таким образом, чтобы отклонение фактической береговой линии между двумя соседними точками от соединяющей эти точки прямой не превышало 1 мм. Если масштаб используемой карты позволяет это сделать, положение устьев и истоков рек должно отмечаться двумя точками, соответствующими правому и левому берегам.
Аналогичным образом намечаются характерные точки береговой линии расположенных на водоеме островов, площадь которых на карте превышает 4 мм2. Острова меньшей площади отмечаются только тогда, когда на них располагаются пункты наблюдений или сами они расположены вблизи волномерных пунктов и оказывают влияние на волновой режим. Местоположение острова обозначается на карте точкой в его центре. Если острова расположены группой (архипелагом), отмечать на карте каждый остров в отдельности следует, когда расстояние между ближайшими точками, принадлежащими двум соседним островам, превышает 5 мм или между ними расположен пункт наблюдений. В остальных случаях острова условно объединяются контурной линией, характерные точки которой и приводятся в дальнейшем. Такой условный контур получает название самого крупного или наиболее известного из всей группы островов.
По водоемам, для которых имеется картографический материал, характеризующий их глубину, следует занести на схему батиметрические данные. Для этого на карту целесообразно наложить сетку и определить глубины в узлах этой сетки, а также точки, определяющие характерные черты рельефа дна (впадины, гребни, седловины и т.п.). Расстояние между узлами сетки выбирается в соответствии с размерами водоема и сложностью рельефа.
Используемая сетка не обязательно должна быть регулярной. Если водоем имеет сложную форму, его следует разбить на части с различным расстоянием между узлами сетки в каждой из них. Например, если водоем сильно вытянут в длину, то расстояние между узлами сетки в поперечном направлении может быть существенно меньше расстояния вдоль водоема.
Намеченные точки должны достаточно равномерно охватывать всю акваторию водоема и отражать характерные элементы рельефа дна. Как правило, общее число точек на карте водоема должно быть в пределах от 20 до 500 (в зависимости от размеров водоема), а минимальное расстояние между ними — не менее 10 мм.
Определение глубин в намеченных точках производится по изобатам карты-основы. Если сведений о глубине водоема на карте недостаточно или они отсутствуют, следует использовать батиметрическую карту водоема или результаты промеров.
После этого выбирается точка начала отсчета условной прямоугольной системы координат. Точку намечают к юго-западу от водоема так, чтобы проведенные из нее координатные оси проходили как можно ближе к береговой линии, а весь водоем находился правее оси ординат и выше оси абсцисс. Координатные оси проводятся в направлении на север и восток. Географические координаты точки начала отсчета определяются с точностью до целых минут.
С подготовленной таким образом карты-основы должна быть снята рабочая схема водоема, на которую переносят координатные оси условной системы координат и характерные точки береговой линии. Эти точки соединяются прямыми линиями для получения контура водоема и островов.
Затем на схему переносится положение точек, в которых определена глубина водоема, и около каждой из них указывается ее значение.
На подготовленную схему водоема наносятся пункты наблюдений. Записываются масштаб, проекция и год издания карты, по которой составлена схема, а также географические координаты точки начала отсчета условной системы координат.
Коды регионов территориального деления ГВК
Классификатор субъектов Российской Федерации
Коды пунктов наблюдений на акватории водоемов
| Название прибора | Код |
| Уровень воды | |
| Рейка водомерная переносная | 106 |
| Рейка водомерная переносная с успокоителем | 114 |
| Рейка водомерная постоянная | 122 |
| Самописец суточного действия | 130 |
| Дистанционный сельсинный уровнемер (ДСУ) | 131 |
| Универсальный дистанционный уровнемер поплавкового типа (УДУ-5) | 133 |
| Дистанционный датчик давления для уровня (Ремиконт Р-130) | 135 |
| Самописец длительного действия | 149 |
| Температура воды, воздуха | |
| Термометр ртутный с ценой деления 0.1 °C | 157 |
| Термометр ртутный с ценой деления 0.2 °C | 165 |
| Термометр ртутный с ценой деления 0.5 °C | 173 |
| Термометр ртутный опрокидывающийся | 181 |
| Термометр спиртовой с ценой деления 0.2 °C | 201 |
| Термометр спиртовой с ценой деления 0.5 °C | 228 |
| Микротермометр | 236 |
| Минимальный и максимальный термометры (комплект) | 244 |
| Электротермометр с ценой деления 0.01 °C | 252 |
| Электротермометр с ценой деления 0.1 °C | 260 |
| Батитермограф | 279 |
| Термограф | 287 |
| Влажность воздуха | |
| Психрометр станционный | 295 |
| Психрометр аспирационный | 307 |
| Ветер | |
| Флюгер | 315 |
| Анемометр | 323 |
| Судовая дистанционная станция (СДС) | 331 |
| Автоматический радиоизмеритель ветра (АРИВ) | 358 |
| Автоматическая радиометеостанция (АРМС) | 366 |
| Анеморумбограф с ценой деления 0.1 м/с | 374 |
| Анеморумбограф с ценой деления 1.0 м/с | 382 |
| Анеморумбометр с ценой деления 0.1 м/с | 390 |
| Анеморумбометр с ценой деления 1.0 м/с | 402 |
| Осадки | |
| Осадкомер Третьякова | 410 |
| Плювиограф | 429 |
| Течения | |
| Вертушка морская модернизированная (ВММ) | 437 |
| Измеритель течений ГР-42 | 445 |
| Поплавки | 453 |
| Буквопечатающая вертушка (БПВ) | 461 |
| Автоматический цифровой измеритель течений, температуры (АЦИТТ) | 488 |
| Электрифицированный самописец течений (ЭСТ) | 490 |
| Волнение | |
| Волномерная веха | 496 |
| Волномер-перспектометр с буем | 508 |
| Максимально-минимальная веха | 516 |
| Совмещенные волномерная и максимально-минимальная вехи (на одном основании) | 524 |
| Толщина льда, слой шуги | |
| Рейка ледомерная | 540 |
| Рейка шугомерная | 559 |
| Высота снежного покрова | |
| Рейка снегомерная | 567 |
| Плотность снега | |
| Снегомер весовой | 575 |
| Снегомер составной | 583 |
| Относительная прозрачность воды | |
| Белый диск | 591 |
| Цвет воды | |
| Шкала цветов | 603 |
| Наблюдения за всеми элементами | |
| Секундомер | 700 |
| Прочие приборы | 993 <*> |
| <*> При использовании прибора, отсутствующего в таблице, необходимо сообщить в ГГИ полное название прибора из его паспорта для присвоения кода. До получения из ГГИ постоянного кода записывается временный код 993. | |
ПРИМЕРЫ ЗАПОЛНЕНИЯ КНИЖЕК И ТАБЛИЦ ДЛЯ ЗАПИСИ
ГИДРОМЕТЕОРОЛОГИЧЕСКИХ НАБЛЮДЕНИЙ НА ОЗЕРАХ И ВОДОХРАНИЛИЩАХ
(УСЛОВНЫЕ ДАННЫЕ)
| 3.1 Уровень воды | 3.2 Температура воды | |||||
| Сумма | 18693 | Декада | Сумма | Средняя | ||
| Средний | 603 | 1 | 1.1 | 0.1 | ||
| Высший | 667 | 2 | ||||
| Даты | 07 | 3 | ||||
| Низший | 531 | Месяц | ||||
| Даты | 21 | Высшая | 0.4 | |||
| Даты | 01 | |||||
4 ОПРЕДЕЛЕНИЕ УРОВНЯ ВОДЫ ПО МЕТКАМ ВЫСОКИХ (НИЗКИХ) ВОД
Описание катастрофического подъема (спада) уровня
17 августа с 17 часов 30 минут начался резкий подъем уровня воды с усилением ветра юго-западного направления и достиг наивысшей отметки к 19 часам. Участок берега озера в районе поста был подтоплен, самописец уровня воды вышел из строя. Наивысшая отметка уровня отмечена красной линией на будке самописца._____________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
6.1 Измерения на прибрежном участке
КГ-1МО-2в
7.1 Значения уровня воды в характерных точках

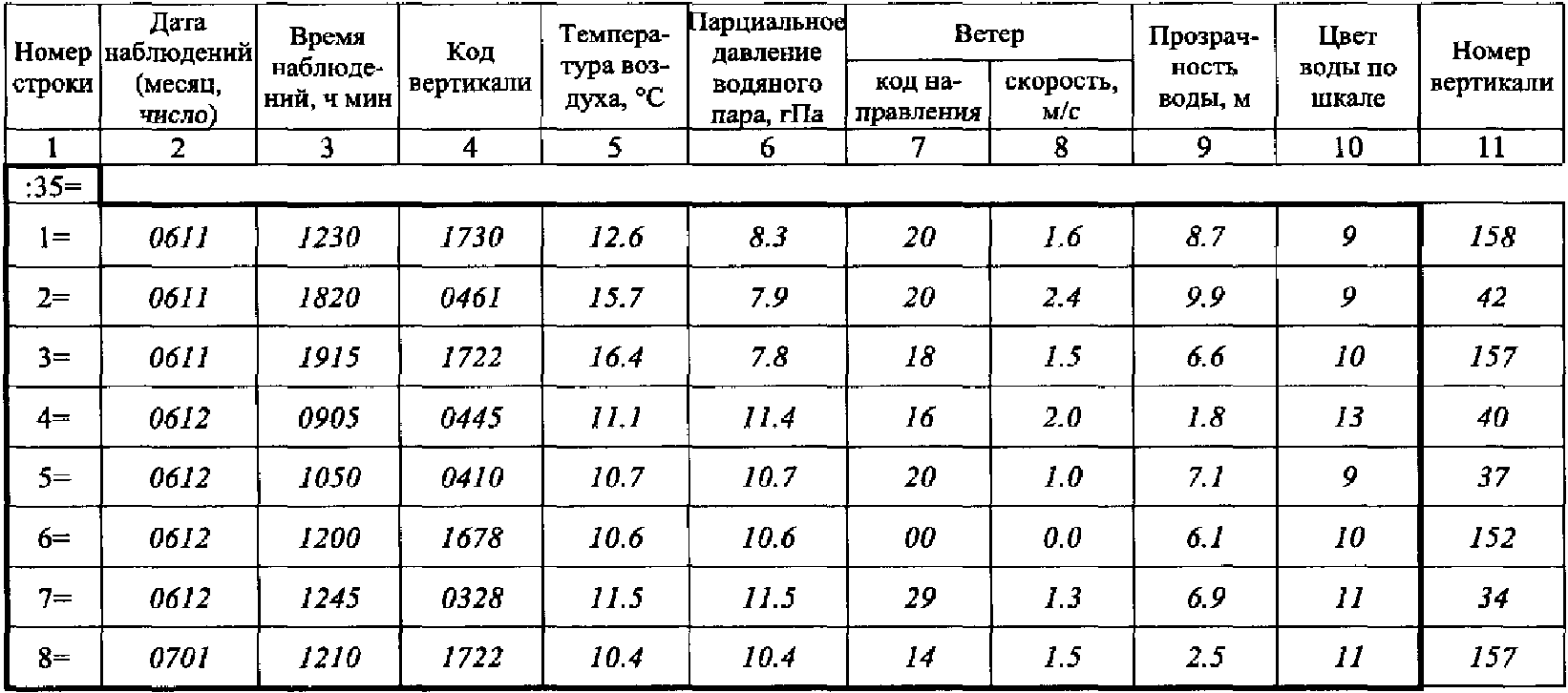

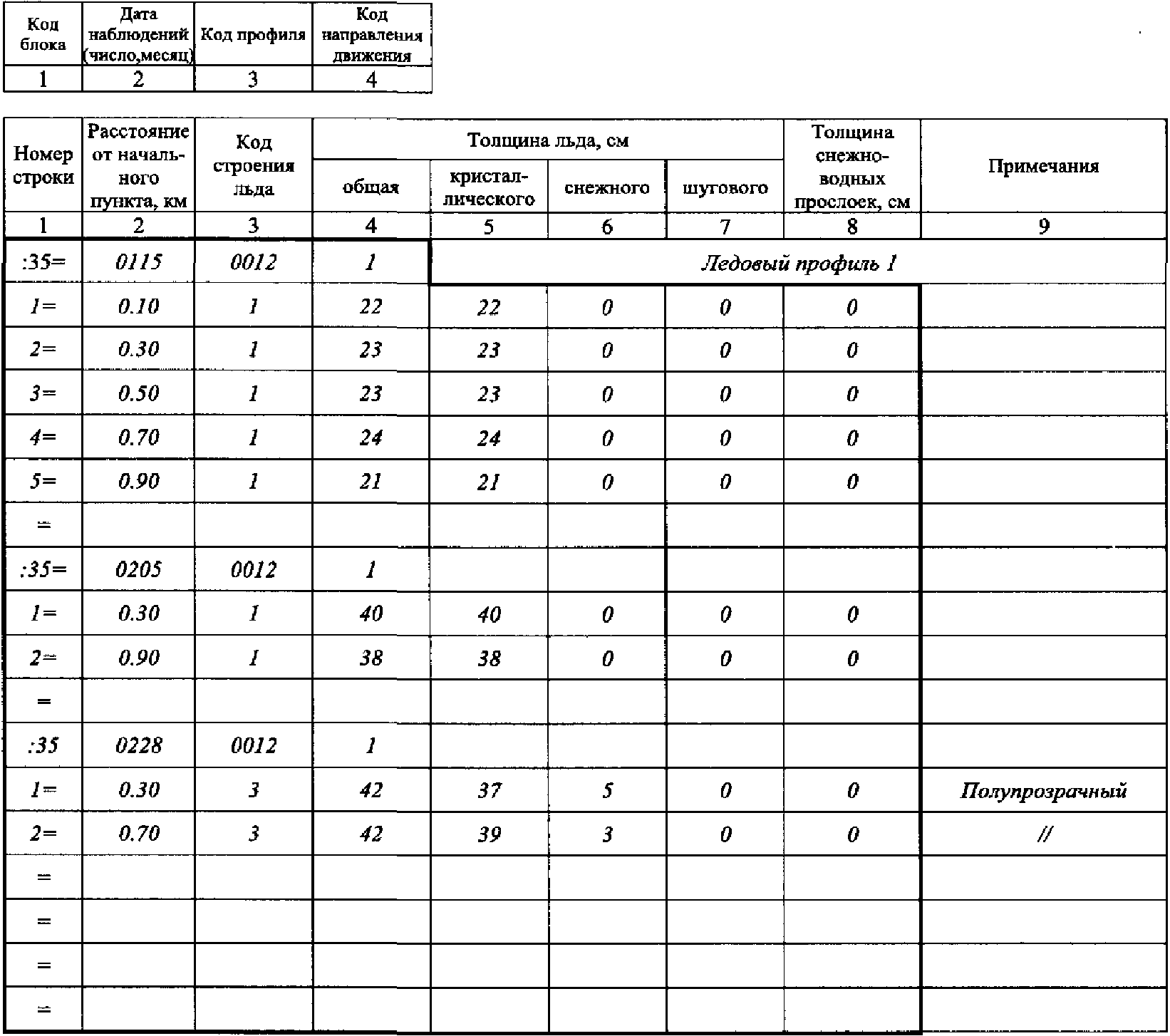

КГ-1МО-3в
7.2 Ежечасные уровни воды
2.1 Волномерная веха
2.2 Максимально-минимальная веха
2 МЕТЕОРОЛОГИЧЕСКИЕ И ВИЗУАЛЬНЫЕ ГИДРОЛОГИЧЕСКИЕ НАБЛЮДЕНИЯ
3 ТЕМПЕРАТУРА ВОДЫ НА РАЗЛИЧНЫХ ГОРИЗОНТАХ
ТГ-26МС-1в
(горизонт, период)
W — код направления ветра V — скорость ветра, м/с
БИБЛИОГРАФИЯ
1. Наставление гидрометеорологическим станциям и постам. Вып. 7, ч. I. Гидрометеорологические наблюдения на озерах и водохранилищах. — Л.: Гидрометеоиздат, 1973. — 476 с.
2. Методические рекомендации по кодированию поверхностных водных объектов в АИС ГВК. — Л.: ГГИ, 1985. — 20 с.
3. Наставление гидрометеорологическим станциям и постам. Вып. 2, ч. II. Гидрологические наблюдения на постах. — Л.: Гидрометеоиздат, 1975. — 264 с.
4. Наставление гидрометеорологическим станциям и постам. Вып. 2, ч. I. Метеорологические наблюдения на постах. — Л.: Гидрометеоиздат, 1985. — 111 с.
------------------------------------------------------------------
