РД 50-525-84. Руководящий нормативный документ. Методические указания. Приборы дозиметрические для измерений экспозиционной дозы и средней мощности экспозиционной дозы импульсного фотонного излучения с энергией фотонов от 8 до 480 фДж (от 50 до 3000 кэВ). Методика поверки

(утв. и введены в действие Постановлением Госстандарта СССР от 27.12.1984 № 4965)

Утверждены и введены в действие Постановлением Государственного комитета СССР по стандартам от 27 декабря 1984 г. № 4965

РУКОВОДЯЩИЙ НОРМАТИВНЫЙ ДОКУМЕНТ

МЕТОДИЧЕСКИЕ УКАЗАНИЯ

ПРИБОРЫ ДОЗИМЕТРИЧЕСКИЕ ДЛЯ ИЗМЕРЕНИЙ ЭКСПОЗИЦИОННОЙ ДОЗЫ И СРЕДНЕЙ МОЩНОСТИ ЭКСПОЗИЦИОННОЙ ДОЗЫ ИМПУЛЬСНОГО ФОТОННОГО ИЗЛУЧЕНИЯ С ЭНЕРГИЕЙ ФОТОНОВ ОТ 8 ДО 480 фДж (ОТ 50 ДО 3000 кэВ)

МЕТОДИКА ПОВЕРКИ

РД 50-525-84

ОКСТУ 0008

Введены впервые

Утверждены Постановлением Госстандарта от 27 декабря 1984 г. № 4965. Срок введения установлен

с 1 января 1986 года

РАЗРАБОТАНЫ ГОСУДАРСТВЕННЫМ КОМИТЕТОМ СССР ПО СТАНДАРТАМ

ИСПОЛНИТЕЛИ

Н.Д. Виллевальде (руководитель темы), А.В. Оборин, Г.М. Рудакова (руководитель темы), К.П. Коньков

ВНЕСЕНЫ Государственным комитетом СССР по стандартам

Член Госстандарта Л.К. Исаев

УТВЕРЖДЕНЫ И ВВЕДЕНЫ В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам № 4965 от 27.12.84.

Настоящие методические указания распространяются на образцовые и рабочие дозиметрические приборы (далее — приборы), предназначенные для измерений экспозиционной дозы и средней мощности экспозиционной дозы импульсного фотонного излучения с энергией фотонов от 8 до 480 фДж (от 50 до 3000 кэВ) соответственно в диапазонах: экспозиционной дозы 8·10-7 — 1·10-2 Кл/кг; средней мощности экспозиционной дозы 8·10-9 — 3·10-5 А/кг при длительности импульсов излучения свыше 1·10-8 с от одиночных до следующих с частотой повторения 1·104 Гц и устанавливают для рабочих приборов методику первичной и периодической поверки, а для образцовых приборов — методику периодической поверки.

Экспериментальное определение метрологических характеристик при метрологической аттестации приборов следует проводить по методике настоящих методических указаний.

Настоящие методические указания допускается использовать при поверке средств измерений среднего потока и средней плотности потока энергии импульсного фотонного излучения соответственно в диапазонах: 5·10-6 — 5·10-3 Вт; 2·10-4 — 20 Вт/м2.

1. ОПЕРАЦИИ ПОВЕРКИ

1.1 При проведении поверки должны выполняться следующие операции:

внешний осмотр - п. 5.1;

опробование - п. 5.2;

определение основной погрешности дозиметрических приборов - п. 5.3.

2. СРЕДСТВА ПОВЕРКИ

2.1. При проведении поверки должны применяться следующие средства поверки.

2.1.1 Эталон и образцовые средства измерений

Государственный специальный эталон единиц экспозиционной дозы, мощности экспозиционной дозы, потока и плотности потока энергии импульсного рентгеновского излучения в соответствии с ГОСТ 8.473-82.

Образцовые дозиметрические приборы, предназначенные для измерений экспозиционной дозы импульсного рентгеновского излучения с граничной энергией фотонов от 50 до 3000 кэВ в диапазоне экспозиционной дозы 8·10-6 — 1·10-2 Кл/кг.

Образцовые дозиметрические приборы, предназначенные для измерений экспозиционной дозы и средней мощности экспозиционной дозы импульсного рентгеновского излучения с граничной энергией фотонов от 50 до 600 кэВ в диапазонах экспозиционной дозы за импульс 8·10-7 — 3·10-4 Кл/кг и средней мощности экспозиционной дозы 8·10-9 — 3·10-5 А/кг.

Компараторы — источники импульсного рентгеновского излучения с граничной энергией фотонов от 50 до 600 кэВ, работающие в одиночном и частотном (с частотой повторения импульсов от 1 Гц и более) режимах при длительности импульсов излучения, превышающих 1·10-8 с с плоскопараллельной ионизационной камерой-свидетелем, либо другим устройством для контроля стабильности поля излучения.

Образцовые дозиметрические приборы, предназначенные для измерений среднего потока и средней плотности потока энергии импульсного рентгеновского излучения с энергией фотонов от 50 до 600 кэВ соответственно в диапазонах 5·10-6 — 5·10-3 Вт и 2·10-4 — 20 Вт/м2.

2.1.2 Вспомогательные средства поверки

Первичные измерительные преобразователи либо на основе фотоэлектронных умножителей, фотоэлементов (бипланарных, коаксиальных, полосковых) в сочетании с быстрыми сцинтилляторами, либо полупроводниковые детекторы или другие средства для измерения временных параметров импульсов излучения.

Измерители частоты и длительности импульсов.

Барометр по ГОСТ 23696-79.

Психрометр по ГОСТ 6353-52 <*>.

<*> Срок действия истек 01.01.85

Термометр по ГОСТ 112-78.

2.2. Перечень рекомендуемых средств поверки, которые могут быть аттестованы в качестве образцовых, и их технические характеристики приведены в справочном приложении 1.

Требования к системам формирования и контроля воспроизводимости пучка излучения компаратора приведены в справочном приложении 2.

Перечень рекомендуемых вспомогательных средств поверки временных параметров импульсов излучения приведен в справочном приложении 3.

2.3. Все средства поверки, за исключением компараторов и первичных измерительных преобразователей вспомогательных средств поверки, должны иметь свидетельства о государственной поверке (метрологической аттестации). Компаратор и первичные измерительные преобразователи должны пройти поверку в органах ведомственной метрологической службы.

3. УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕЙ

3.1 При проведении поверки должны соблюдаться следующие условия:

Если поверку проводят в отличных условиях, то результаты поверки должны быть приведены к нормальным условиям согласно технической документации (ТД) на прибор.

3.2. Подготовка к работе поверяемого прибора должна быть проведена в соответствии с ТД на них.

3.3. При поверке не должно быть посторонних источников ионизирующих излучений, создающих уровень фона, превышающий 10% значения экспозиционной дозы, соответствующей нижнему пределу диапазона измерений поверяемого прибора.

При бόльшем уровне фона следует учитывать его влияние на результат измерения.

4. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

4.1. Меры безопасности при подготовке и проведении поверки приборов должны соответствовать ГОСТ 12.1.019-79, ГОСТ 12.2.007.3-75, ГОСТ 12.2.018-76, ГОСТ 17925-72, ГОСТ 12.0.004-79, «Основным санитарным правилам работы с радиоактивными веществами и другими источниками ионизирующих излучений» (ОСП 72/80), «Нормам радиационной безопасности» (НРБ-76), а также действующим инструкциям по требованиям безопасности.

5. ПРОВЕДЕНИЕ ПОВЕРКИ

5.1 Внешний осмотр

5.1.1 При проведении внешнего осмотра должно быть установлено:

соответствие комплектности поверяемого прибора (за исключением ЗИП) требованиям ТД;

наличие эксплуатационной документации (формуляра или паспорта, технического описания) и свидетельства о поверке (метрологической аттестации);

наличие маркировки на приборе;

отсутствие на приборе загрязнений, дефектов, механических повреждений, влияющих на его работу;

наличие градуировочных шкал на приборе.

Примечание. Допускается наличие условной шкалы приборов. В этих случаях в ТД на прибор должны быть приложены градуировочные графики или указаны значения функции преобразования (или коэффициента преобразования) для перевода показаний прибора в единицы измеряемой величины.

5.2 Опробование

5.2.1 При опробовании поверяемого прибора необходимо в соответствии с ТД на прибор проверить:

действие органов управления;

установку указателя на нуль при включении или выключении питания и при переключениях диапазонов измерений;

исправность источников питания;

показания прибора при контроле чувствительности от контрольного источника, если он входит в комплект поверяемого прибора, либо при наличии в приборе источника нормированного электрического сигнала, показания от него в соответствии с указаниями ТД на прибор.

При контроле чувствительности за показание прибора принимают среднее арифметическое значение не менее чем из пяти измерений.

5.2.2. Проверить отсутствие влияния электромагнитного поля импульсного источника излучения на поверяемый прибор, для чего необходимо:

установить первичный измерительный преобразователь в рабочую точку поля излучения;

установить между источником импульсного излучения и преобразователем экран, обеспечивающий кратность ослабления ~103;

включить источник импульсного излучения, убедиться в отсутствии показаний прибора, соответствующих выбранной точке измерения.

При наличии действия электромагнитных наводок на прибор принять меры для их устранения.

5.3 Определение основной погрешности приборов

5.3.1 Основную погрешность приборов определяют одним из следующих методов:

методом прямых измерений поверяемым прибором экспозиционной дозы или средней мощности экспозиционной дозы, создаваемой государственным специальным эталоном соответственно в диапазонах: 8·10-7 — 3·10-4 Кл/кг; 8·10-9 — 3·10-5 А/кг;

методом сличения с помощью компаратора, когда показания поверяемого прибора сравнивают с показаниями образцового прибора в поле излучения, создаваемом источником импульсного рентгеновского излучения, входящим в состав компаратора, в диапазонах измерений экспозиционной дозы 8·10-7 — 3·10-4 Кл/кг и средней мощности экспозиционной дозы 3·10-9 — 3·10-5 А/кг.

Примечание. Основная погрешность образцовых дозиметрических приборов экспозиционной дозы импульсного фотонного излучения свыше 3·10-4 Кл/кг может определяться:

сличением с государственным специальным эталоном единиц экспозиционной дозы, мощности экспозиционной дозы, потока и плотности потока энергии импульсного рентгеновского излучения в соответствии с ГОСТ 8.473-82;

с помощью компаратора, физический принцип работы которого обеспечивает линейность функции преобразования экспозиционной дозы, средней мощности экспозиционной дозы;

при поэлементной поверке поверяемого прибора с использованием образцовых средств измерений (ОСИ) из государственной поверочной схемы в соответствии с ГОСТ 8.034-82.

Операции поэлементной поверки с использованием ОСИ из государственной поверочной схемы в соответствии с ГОСТ 8.034-82 приведены в справочном приложении 4.

5.3.2 Основную погрешность прибора определяют:

для образцовых приборов — при трех значениях экспозиционной дозы или средней мощности экспозиционной дозы, соответствующих 0,3 — 0,4; 0,5 — 0,6 и 0,8 — 0,9 значения верхнего предела каждого поддиапазона;

для рабочих приборов — при значении экспозиционной дозы или средней мощности экспозиционной дозы, соответствующем 0,4 — 0,6 значения верхнего предела каждого поддиапазона.

5.3.3. Основную погрешность прибора определяют при наименьшем и наибольшем значениях \text{временны}´\text{х} параметров импульсов излучения, если они указаны в ТД. При этом измерения проводят при всех следующих сочетаниях \text{временны}´\text{х} параметров:

(1)

(2)

(3)

где \tau(\tau_{\text{эф}}) — длительность импульса излучения, либо эффективная длительность импульса излучения из ТД на поверяемый прибор, с; f — частота повторения, Гц; Q — скважность.

Рассчитанные значения \tau , Q, f не должны выходить за пределы рабочей области этих параметров, указанных в ТД. Если какое-либо из рассчитанных значений параметров \tau , Q, f выйдет за пределы рабочей области (или в других обоснованных случаях), то данное сочетание \text{временны}´\text{х} параметров следует заменить на два любых из приведенных ниже:

(4)

(5)

(6)

где за \tau , Q и f принимают любые значения параметров, не выходящие за пределы рабочей области прибора.

Для тех типов приборов, в ТД на которые указаны максимальные значения мощности экспозиционной дозы в импульсе (дозиметры, имеющие ограничение по току в импульсе, например, сцинтилляционные), погрешность измерения средней мощности экспозиционной дозы периодических импульсов фотонного излучения должна определяться при таких значениях длительности и частоты повторения импульсов, для которых максимальные значения мощности экспозиционной дозы в импульсе соответствуют предельному значению экспозиционной дозы для поверяемого прибора.

Значения длительности и частоты повторения определяют из соотношения

, (7)

где \overline{P} — измеряемое значение средней мощности экспозиционной дозы, А/кг; - максимальное значение мощности экспозиционной дозы в импульсе, А/кг, указанное в ТД на прибор.

Для тех типов приборов, в ТД которых указаны предельные значения экспозиционной дозы за импульс (приборы, имеющие ограничения по заряду за импульс, например ионизационные камеры), погрешность измерения средней мощности экспозиционной дозы периодических импульсов должна определяться при указанных в ТД предельных значениях экспозиционной дозы за импульс и частоте повторения, определяемой из соотношения

. (8)

Примечание. В отдельных обоснованных случаях, согласованных с органами Госстандарта, допускается проводить поверку прибора не во всем рабочем диапазоне измерений физической величины. Это возможно при условии экспериментальной или расчетной проверки линейности диапазона измерения поверяемого прибора по методикам, согласованным с государственными или ведомственными метрологическими службами.

5.3.4 Основную погрешность прибора определяют в следующей последовательности:

в зависимости от используемого метода поверки выбирают значение экспозиционной дозы или средней мощности экспозиционной дозы, подбирают расстояние от центра анода рентгеновской трубки до центра чувствительной области первичного измерительного преобразователя поверяемого прибора. Точность установки расстояния от центра анода рентгеновской трубки до центра чувствительной области первичного измерительного преобразователя определяют из ТД на установку. Допускается устанавливать расстояние от центра анода рентгеновской трубки до метки, указанной в ТД на прибор. Устанавливают первичный измерительный преобразователь поверяемого прибора в фиксированное положение в поле излучения на измерительной линейке. Центр чувствительной области (метка) первичного измерительного преобразователя поверяемого прибора должен совпадать с точкой поля, соответствующей выбранному действительному значению измеряемой средней мощности экспозиционной дозы.

Размер однородного поля в месте установки первичного измерительного преобразователя поверяемого прибора должен превышать не менее чем в 1,2 раза размер его чувствительной области. Допускается одновременное помещение в поле излучения нескольких первичных измерительных преобразователей при условии, что они не оказывают взаимного влияния.

Измерения в каждой поверяемой точке шкалы поддиапазона проводят не менее пяти раз. За результат измерения принимают среднее арифметическое из полученных значений.

5.3.5. Основную погрешность поверяемого прибора рассчитывают по формулам, приведенным в разд. 6.

5.3.6. Основная погрешность поверяемого образцового прибора не должна быть более предела доверительной относительной погрешности, указанной в ТД на этот прибор.

5.3.7. Основная погрешность поверяемого рабочего прибора не должна быть более предела допускаемой основной погрешности, указанной в ТД на прибор.

6. ОБРАБОТКА РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ

6.1. На основании результатов измерений, полученных при поверке, доверительная граница погрешности поверяемых образцовых приборов должна определяться с учетом погрешности государственного специального эталона и погрешности метода передачи размера единицы.

Доверительную относительную погрешность при вероятности 0,95 поверяемых образцовых приборов при нормальных условиях поверки вычисляют по формуле

\delta_{0} = K \cdot S_{\Sigma} , (9)

где K — коэффициент, зависящий от соотношения случайной и неисключенной систематической погрешностей, определяемый по ГОСТ 8.207-76; S_{\Sigma} — оценка суммарного среднего квадратического отклонения результата измерения, вычисляемая по формуле

S_{\Sigma} = \sqrt{S_{0}^{2} + S^{2} + (\frac{\Theta_{0}}{k})^{2} \cdot \frac{1}{3} + \frac{\Theta_{\Sigma}^{2}}{3} + \frac{\Theta_{1}^{2}}{3} + \frac{\Theta_{2}^{2}}{3}} , (10)

где S0 — случайная погрешность государственного специального эталона; S — наибольшее из значений оценок среднего квадратического отклонения результата измерения экспозиционной дозы или средней мощности экспозиционной дозы в каждой выбранной точке поддиапазона поверяемого прибора и определяемой по ГОСТ 11.004-74; \Theta_{0} — неисключенная систематическая погрешность государственного специального эталона; k — коэффициент, определяемый принятой доверительной вероятностью (P); k = 1,4 (P = 0,99); \Theta_{\Sigma} — погрешность метода передачи размера единицы от эталона; Q1 — неисключенная систематическая погрешность определения постоянного множителя C, который вводят, если среднее арифметическое значение из результатов измерений поверяемого образцового прибора отличается от действительных значений экспозиционной дозы или средней мощности экспозиционной дозы на постоянный множитель C; \Theta_{2} — неисключенная систематическая погрешность, обусловленная погрешностью метода экспериментального или расчетного определения линейности диапазона измерений поверяемого прибора за пределами значений физических величин, воспроизводимых эталоном.

Неисключенную систематическую погрешность множителя C вычисляют как разность между максимальным и минимальным значениями постоянного множителя. Границы неисключенной систематической погрешности экспериментального или расчетного определения линейности диапазона измерений поверяемого прибора вводят в формулу расчета доверительной границы погрешности образцового прибора при условии, что диапазон измерений образцовых приборов лежит за пределами значений физических величин, воспроизводимых государственным специальным эталоном.

В свидетельстве о поверке должно быть указано, что для получения действительных значений измеряемой величины показания прибора нужно умножить на постоянный множитель C, вычисляемый по формуле

C = \frac{\sum_{i = 1}^{n} C_{i}}{n} , (11)

где Ci — постоянный множитель, определяемый в каждой i-й поверяемой точке

C_{i} = \frac{P_{0i}}{\overline{P_{i}}} ;C_{i} = \frac{D_{0i}}{\overline{D_{i}}} ; (12)

n — число точек, измеренных по всем поддиапазонам прибора; D_0i, P_0i - действительное значение экспозиционной дозы, средней мощности экспозиционной дозы в измеряемой точке из паспорта на эталон; \overline{D_{i}} , \overline{P_{i}} — среднее арифметическое значение из показаний поверяемого прибора в i-й точке.

Постоянный множитель приписывают каждому первичному измерительному преобразователю, если один прибор имеет несколько сменных измерительных преобразователей.

6.2. Для рабочих приборов доверительную границу погрешности при вероятности 0,95 вычисляют с учетом погрешности образцовых средств измерений и погрешности метода передачи размера единицы по формуле (9).

Оценку суммарного среднего квадратического отклонения результата измерения, полученного при поверке, вычисляют по формуле

S_{\Sigma} = \sqrt{S^{2} + \frac{\Theta_{\Sigma}^{2}}{3} + (\frac{\delta_{0}}{k})2} , (13)

где S — наибольшее из значений оценок среднего квадратического отклонения результата измерения экспозиционной дозы или средней мощности экспозиционной дозы в каждой выбранной точке поддиапазона поверяемого прибора и определяемой по ГОСТ 11.004-74; \Theta_{\Sigma} — погрешность метода передачи размера единицы; \delta_{0} — доверительная погрешность образцового средства измерений при K = 2,1.

За основную погрешность прибора принимают наибольшее значение из всех доверительных границ погрешностей без учета знака, определенных для каждого поддиапазона; для чувствительных поддиапазонов допускается указывать доверительную границу погрешности для каждого поддиапазона.

7. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

7.1. На образцовые дозиметрические приборы, прошедшие поверку и удовлетворяющие требованиям настоящих методических указаний, выдают свидетельство о поверке установленной формы. Форма оборотной стороны свидетельства о государственной поверке приведена в обязательном приложении 5.

7.2 Для рабочих дозиметрических приборов положительные результаты поверки должны оформляться:

при первичной поверке — внесением соответствующей записи в паспорт прибора, удостоверенной в порядке, установленном предприятием;

при периодической поверке — нанесением государственного поверительного клейма и выдачей свидетельства о поверке по форме, утвержденной Госстандартом;

при периодической ведомственной поверке — нанесением ведомственного поверительного клейма и выдачей документа о поверке по форме, установленной ведомственной метрологической службой.

7.3. При отрицательных результатах поверки дозиметрические приборы к выпуску в обращение и к применению запрещают, поверительное клеймо погашают, свидетельство аннулируют и в паспорт вносят запись о непригодности прибора с указанием причин.

Приложение 1 Справочное

ПЕРЕЧЕНЬ РЕКОМЕНДУЕМЫХ СРЕДСТВ ПОВЕРКИ И ИХ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Приложение 2 Справочное

ТРЕБОВАНИЯ К СИСТЕМАМ ФОРМИРОВАНИЯ И КОНТРОЛЯ ВОСПРОИЗВОДИМОСТИ ПУЧКА ИЗЛУЧЕНИЯ КОМПАРАТОРА

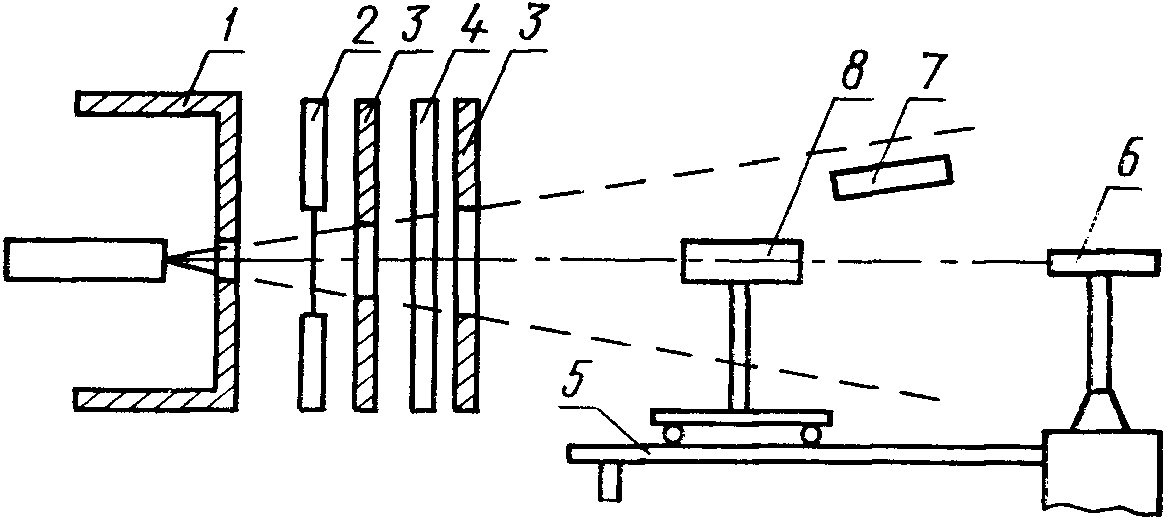

Схема расположения составных частей системы формирования приведена на рис. 1.

Рис. 1

Система формирования пучка излучения должна включать в себя:

защитную стенку (1) из свинца толщиной 5 мм или иного материала эквивалентной толщины; дополнительный фильтр (2) из меди, толщина которого определяется необходимой степенью фильтрации излучения; набор коллиматоров (3) из свинца толщиной, обеспечивающей кратность ослабления излучения данной установки ~103; камеру-свидетель (4) для контроля за стабильностью пучка излучения, либо другой первичный измерительный преобразователь; измерительную линейку (5) с приспособлениями для установки и перемещения первичных измерительных преобразователей образцового и поверяемого приборов с ценой деления 1 мм; лазеры (6) ОКГ-11, ОКГ-13 или аналогичные им для юстировки первичных измерительных преобразователей в пучке излучения; первичный измерительный преобразователь (7), помещаемый в рассеянное поле излучения для контроля длительности и частоты повторения импульсов излучения; первичный измерительный преобразователь (8) образцового или поверяемого прибора.

Устройство для контроля стабильности поля излучения должно состоять из плоскопараллельной ионизационной камеры-свидетеля либо другого первичного измерительного преобразователя, электроизмерительного блока для измерения заряда и блоков питания.

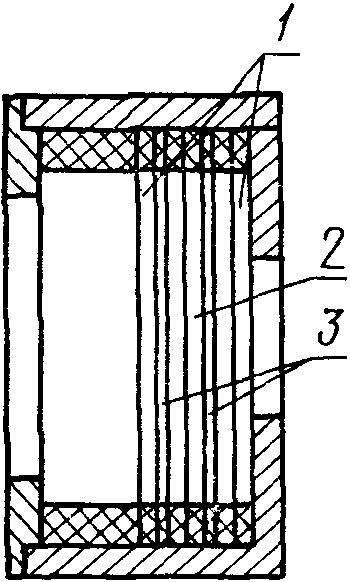

Плоскопараллельная ионизационная камера (рис. 2) должна состоять из: потенциального электрода (1); собирающего электрода (2); охранного электрода (3).

Рис. 2

Приложение 3 Справочное

ПЕРЕЧЕНЬ РЕКОМЕНДУЕМЫХ ВСПОМОГАТЕЛЬНЫХ СРЕДСТВ ПОВЕРКИ ВРЕМЕННЫХ ПАРАМЕТРОВ ИМПУЛЬСОВ ИЗЛУЧЕНИЯ

Приложение 4 Справочное

ОПЕРАЦИИ ПОЭЛЕМЕНТНОЙ ПОВЕРКИ СРЕДСТВ ИЗМЕРЕНИЙ

Поверка средств измерений состоит из следующих операций:

1. Определение коэффициента преобразования Kб.д. первичного измерительного преобразователя (БД) поверяемого прибора в стационарных полях изотопного источника гамма-излучения 137Cs (или 60Co) с использованием (в случае необходимости) вспомогательной аппаратуры для измерения выходного сигнала измерительного преобразователя.

2. Определение коэффициента преобразования Kр, регистрирующего устройства прибора, т.е. определение отношения выходного сигнала регистрирующего устройства к выходному сигналу БД. Определение производят методом нормированных электрических сигналов, например, подачей нормированных значений заряда или среднего тока на вход регистрирующего устройства. Значения нормированных электрических сигналов должны соответствовать 0,3 — 0,4 и 0,5 — 0,6 значений верхнего предела каждого поддиапазона дозиметрического прибора. При цифровом способе индикации положение поверяемых точек — в соответствии с указаниями в ТД на данный тип прибора.

3. Коэффициент преобразования дозиметрического прибора Kд.п вычисляют по формуле

Kд.п = Kб.д·Kр.

Основная погрешность прибора (погрешность определения коэффициента преобразования прибора) оценивается суммарной погрешностью коэффициентов преобразования Kб.д и Kр и вычисляется по формуле

\delta_{\text{д}.\text{п}} = K \cdot S_{\Sigma} = K \sqrt{S_{\text{б}.\text{д}.}^{2} + S_{\text{р}}^{2} + \frac{\Theta_{\text{б}.\text{д}}^{2} + \Theta_{\text{р}}^{2}}{3}} ,

где K — коэффициент, зависящий от соотношения случайной и неисключенной систематической погрешностей, определяемый по ГОСТ 8.207-76;

Sб.д, Sр — среднее квадратическое отклонение результатов измерения Kб.д и Kр соответственно;

\Theta_{\text{б}.\text{д}} , \Theta_{\text{р}} — неисключенная систематическая погрешность определения коэффициентов преобразования Kб.д и Kр соответственно.

В качестве составляющих систематической погрешности определения коэффициентов Kб.д и Kр могут быть погрешности ОСИ, вспомогательных СИ, метода и др.

4. Проверка диапазона измерения экспозиционной дозы импульсного фотонного излучения состоит в проверке постоянства отношений показаний поверяемого прибора и вспомогательного средства измерений (физический принцип работы которого обеспечивает линейный закон преобразования экспозиционной дозы в информативный параметр). Проверку производят во всем диапазоне доз, начиная от значений, используемых при передаче размера единицы от государственного специального эталона, значений, используемых при определении коэффициента преобразования БД в стационарных полях изотопного источника гамма-излучения 137Cs (или 60Co), до значений верхнего предела рабочего диапазона поверяемого прибора в импульсных полях фотонного излучения.

Приложение 5 Обязательное

ФОРМА ОБОРОТНОЙ СТОРОНЫ СВИДЕТЕЛЬСТВА О ГОСУДАРСТВЕННОЙ ПОВЕРКЕ

2. Результаты измерений представлены в виде таблицы.

Тип преобразователя	Режим излучения	Слой половинного ослабления, , см	Эффективная энергия, E, кэВ	Частота повторения f, Гц	Длительность импульса \tau , с	C = \frac{D_{0}}{D_{\text{пр}}} C = \frac{P_{0}}{P_{\text{пр}}}
