РД 45.156-2000. Состав исполнительной документации на законченные строительством линейные сооружения магистральных и внутризоновых ВОЛП

Министерство Российской Федерации по связи и информатизации · № РД 45.156-2000Действующий акт

(утв. Минсвязи РФ 19.06.2000)

Утвержден

Минсвязи РФ

19 июня 2000 года

РУКОВОДЯЩИЙ ДОКУМЕНТ ОТРАСЛИ

СОСТАВ ИСПОЛНИТЕЛЬНОЙ ДОКУМЕНТАЦИИ НА ЗАКОНЧЕННЫЕ СТРОИТЕЛЬСТВОМ ЛИНЕЙНЫЕ СООРУЖЕНИЯ МАГИСТРАЛЬНЫХ И ВНУТРИЗОНОВЫХ ВОЛП

РД 45.156-2000

Предисловие

1. Разработан АОЗТ «Межгорсвязьстрой» совместно с ОАО «Ростелеком» и ЩУ ОАО «Ростелеком».

Внесен Департаментом электросвязи Министерства Российской Федерации по связи и информатизации.

2. Утвержден Министерством Российской Федерации по связи и информатизации 19.06.2000.

3. Введен в действие Письмом Министерства Российской Федерации по связи и информатизации от 22.06.2000 № 3636.

4. Введен впервые.

ПАСПОРТ ТРАССЫ

(индекс)

ВОЛП _________________

Паспорт трассы. Опись документов

Наименование документа Кол-во листов Номера границ Примечания

2
Титульный лист паспорта трассы.






3
Скелетная схема ВОЛП и основные данные цепей кабеля.







4
Схема размещения строительных длин и смонтированных муфт на участке между оконечными пунктами ВОЛП.


С указанием нарастающей физической и оптической длины ВОК с обоих концов участка.




5
Скелетная схема размещения строительных длин кабеля и смонтированных муфт на участках.


С отметками по нарастающей физической длины кабеля.




6
Схемы распределения ОВ на кассетах разветвительных муфт.







7
Схемы расшивки кабеля на оптических стойках в пунктах.







8
Схемы расшивки кабеля на оптических стойках на участке.







9
Планы ввода кабелей в ОП.







10
Схема заземления бронепокровов ВОК в шахтах ОП.







11
Планы ввода кабелей в НРП с привязкой контуров заземлений.


Включая кабели энергоснабжения.




12
Планы размещения оборудования и стоек аппаратуры в пунктах.







13
Монтажные схемы участков регенерации.


С указанием оптической и физической длины ВОК между смежными муфтами.




14
Ведомость проложенных строительных длин ВОК.







15
Откорректированные после прокладки и монтажа кабеля рабочие чертежи проектной документации, уличные чертежи и планшеты.


(чертежи кабельных переходов через автомобильные и железные дороги подшиваются сразу за соответствующим планшетом)




16
Картограммы глубины залегания кабеля и сигнально-предупредительной ленты по участкам.













Составил:
(должность)
(Фамилия И.О.)
(подпись)
(дата)






            (индекс)


    ВОЛП ________________


    Строительно-монтажная организация-генподрядчик: _______________________


                                  ПАСПОРТ ТРАССЫ
магистральной (внутризоновой) кабельной линии связи
на участке ОП "А" - ОП "Б"


                                         (индекс)
                            магистрали ────────────



    Марка кабеля — ______________________________________.


    Длина трассы — ______________________________________ км.


    Длина кабеля (всего) _________________________________ км; в том числе:


    в грунте ____________________________________________ км;


    в канализации _______________________________________ км;


    под водой ___________________________________________ км.


    Год прокладки кабеля — _____________


    Паспорт составлен — _______ (дата) _________


    Ответственный представитель генподрядчика:
(должность)            (подпись)                (Ф.И.О.)


    Ответственный исполнитель:
(должность)            (подпись)                (Ф.И.О.)


           (номер заказа)



    Объект: ────────────────────
(наименование организации)


    Подрядчик: ───────────────────────────────────────


            (индекс)


    ВОЛП ______________

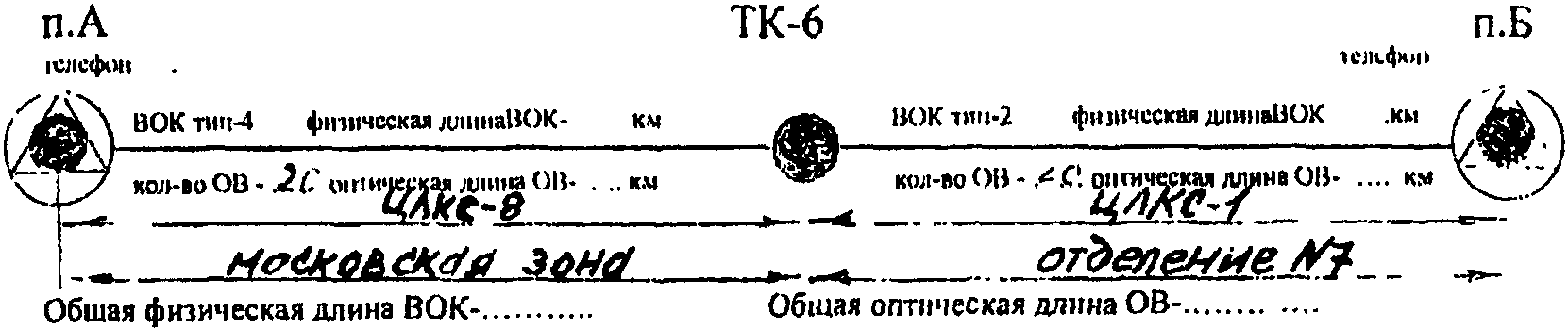

Скелетная схема ВОЛП и основные данные цепей кабеля


Скелетная схема ВОЛП и основные данные цепей кабеля


    Конструктивные и технические данные оптического кабеля


1. <a id="p100051"></a>A-Дв2Y 1x20 E9/125 0,36P 3,5 0,22 H18(R-1,7)



    ВОК  второго  типа;  центрально-модульной  конструкции, содержит 20 ОВ.
Изготовитель «Siemens».


    ОВ  одномодовое;  коэффициент  преломления  -  1,4675;  километрическое
затухание   при  измерении  на  длине  волны  =  1,55  не  более  0,24  dB.


Изготовитель «Siecor».

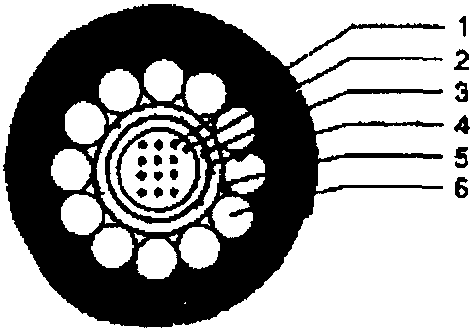

Скелетная схема ВОЛП и основные данные цепей кабеля


      1. <a id="p100054"></a>Оптические волокна (ОВ); 2. Гидрофобный заполнитель;

     3. Двухслойная полиамидная оболочка центрального модуля;

               4. 12 стальных проволок бронепокрова;

                    5. Гидрофобный заполнитель;

                6. Внешняя полиэтиленовая оболочка

2. <a id="p100055"></a>A-Дf(ZN)(SR)2Y 3x6 E9/125 0,36 F3,5 + 0,22H18 1x2 E9/125 0,36 F3,5 +



0,22 H18


    ВОК   четвертого  типа  многомодульной  конструкции,  содержит  20  ОВ.
Изготовитель «Siemens».


    ОВ  одномодовое;  коэффициент  преломления  -  1,4675;  километрическое
затухание   при  измерении  на  длине  волны  =  1,55  не  более  0,24  dB.


Изготовитель «Siecor».

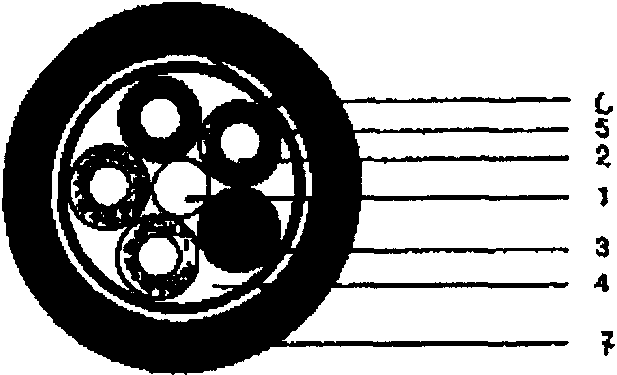

Скелетная схема ВОЛП и основные данные цепей кабеля


          1. <a id="p100058"></a>Диэлектрический центральный силовой элемент;

             2. Трубка модуля с ОВ; 3. Кордель без ОВ;

       4. Гидрофобный заполнитель; 5. Слой армирующих нитей;

                 6. Стальная гофрированная лента;

                7. Внешняя полиэтиленовая оболочка






СоставилиДолжностьФамилия И.О.ПодписьДата


Представители Московской зоны




Представители Отделения № 7




           (индекс)
ВОЛП ______________

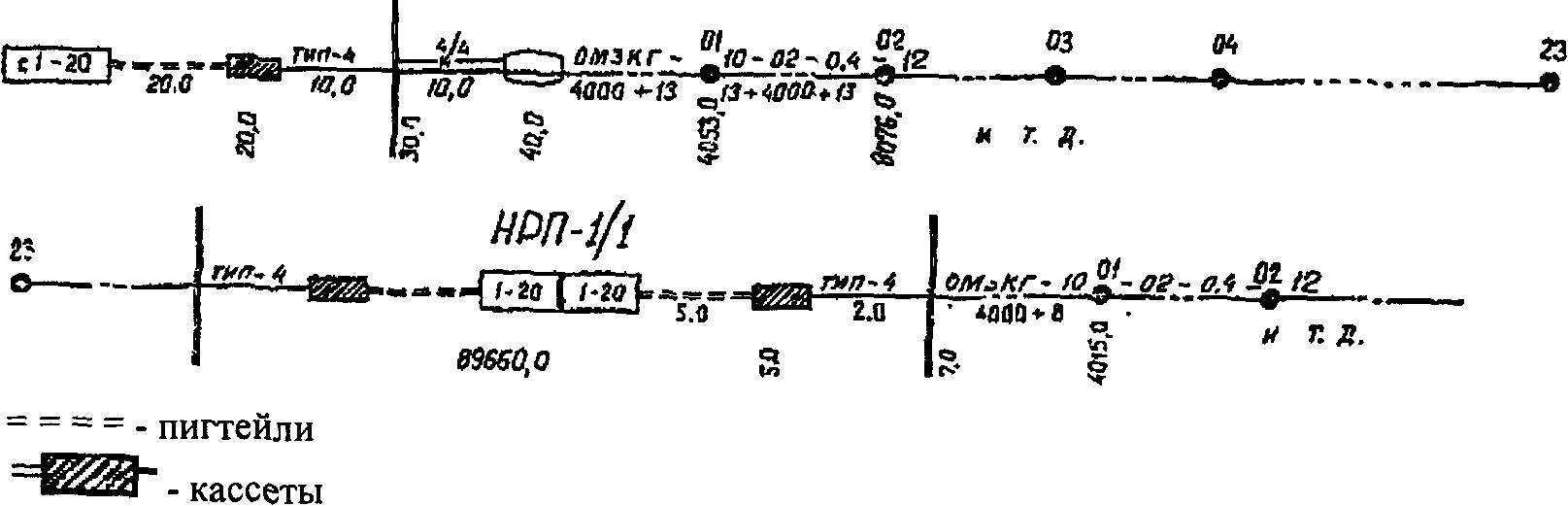

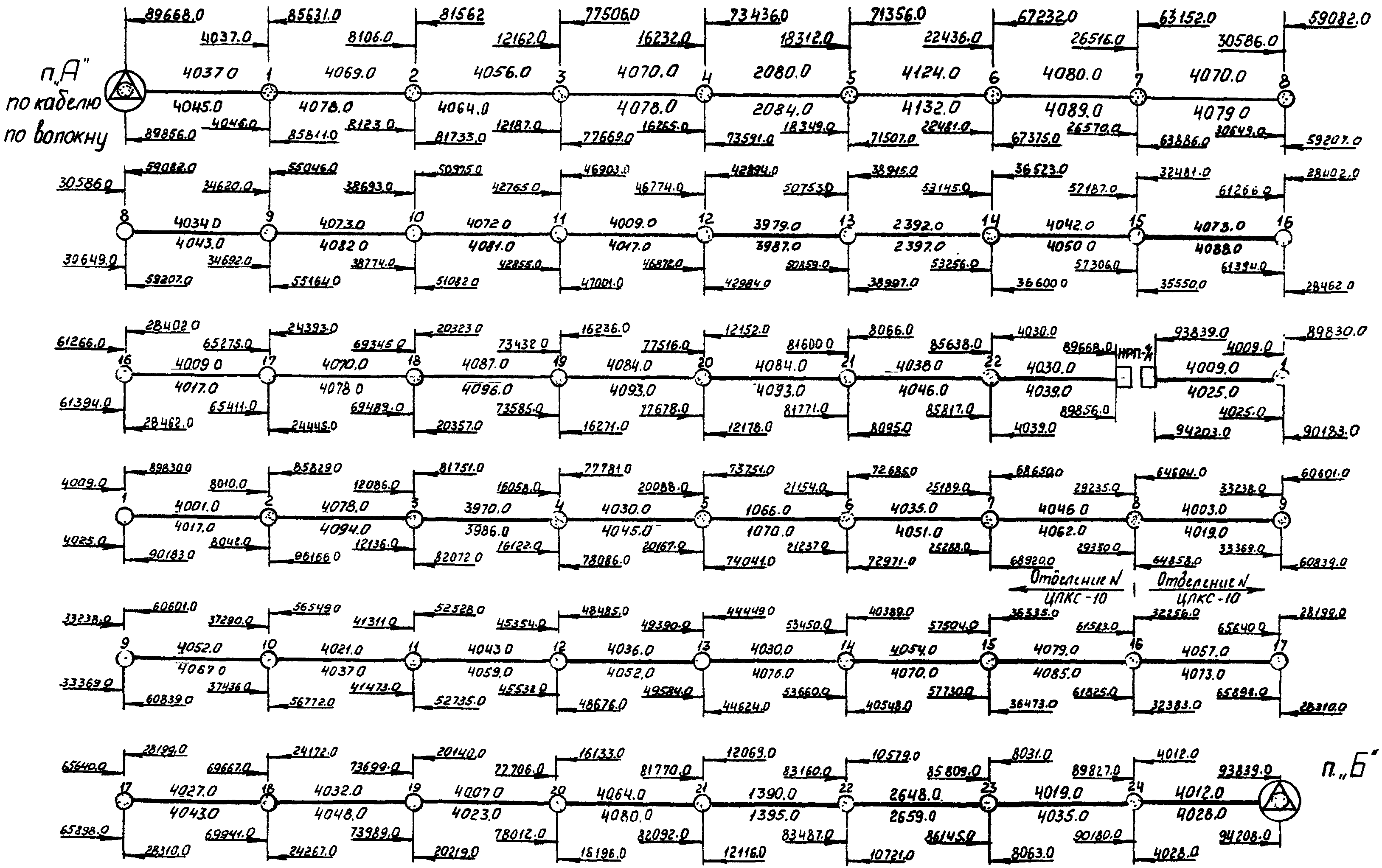

Схема размещения строительных длин и смонтированных муфт на участках регенерации между оконечными пунктами ВОЛП


    Участок _________


 Схема размещения строительных длин и смонтированных муфт на участках регенерации


    ВОК производства «Siemens», марка A-DB2Y 1X14 E9/125 0,36F 3,5 0,22 h 18
(R 1,7)


    Общая длина кабеля на участке ОП «А» — НРП1/1 — ОП «Б» = 183507,0 м






Составил:
(должность)
(Фамилия И.О.)
(подпись)
(дата)






                                                            Форма ВОЛС-ПТ-5
(индекс)


    ВОЛП ______________


    Участок регенерации НРП... — НРП...

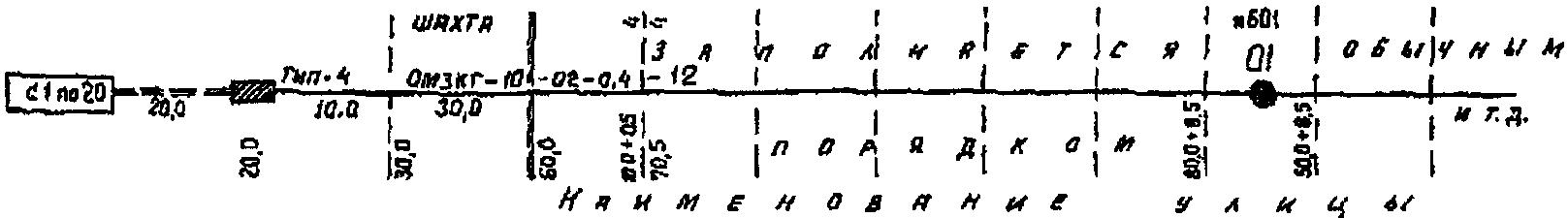

                          Скелетная схема
размещения строительных длин кабеля и смонтированных муфт
на участке регенерации


                  Образец на телефонную канализацию

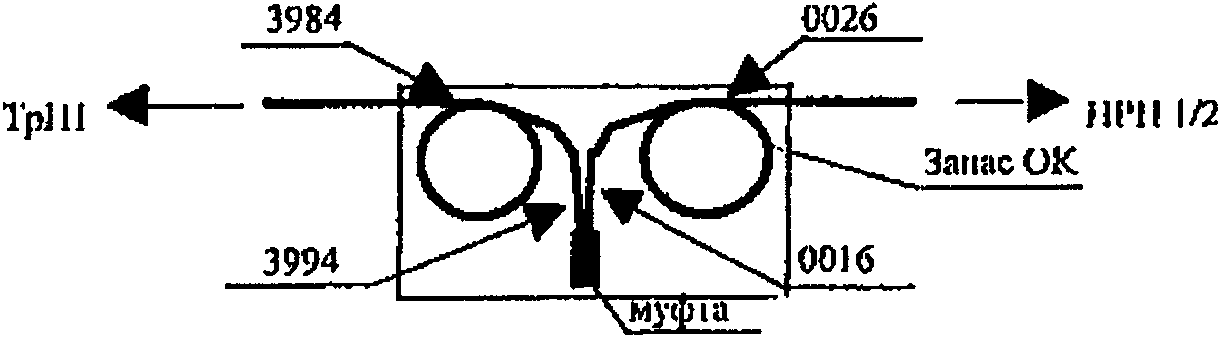

    Примечание:  На  каждый колодец с муфтой к типовому накиду прибавляется
длина колец.


    Пункт......


    ЛАЦ........


    Ряд........


    Место......


Схема размещения строительных длин и смонтированных муфт на участках регенерации


                             Образец на грунт


    Примечание.  На  каждой  муфте  с обеих сторон выделяется плюсом длина
кабеля в кольцах.


    Пункт......


    ЛАЦ........


    Ряд........


    Место......


Схема размещения строительных длин и смонтированных муфт на участках регенерации


    Внимание!  На этих схемах наносится только физическая нарастающая длина
по БОК:






Составил:
(должность)
(Фамилия И.О.)
(подпись)
(дата)






                                                            Форма ВОЛС-ПТ-6
(индекс)


    ВОЛП ______________


    Участок ___________

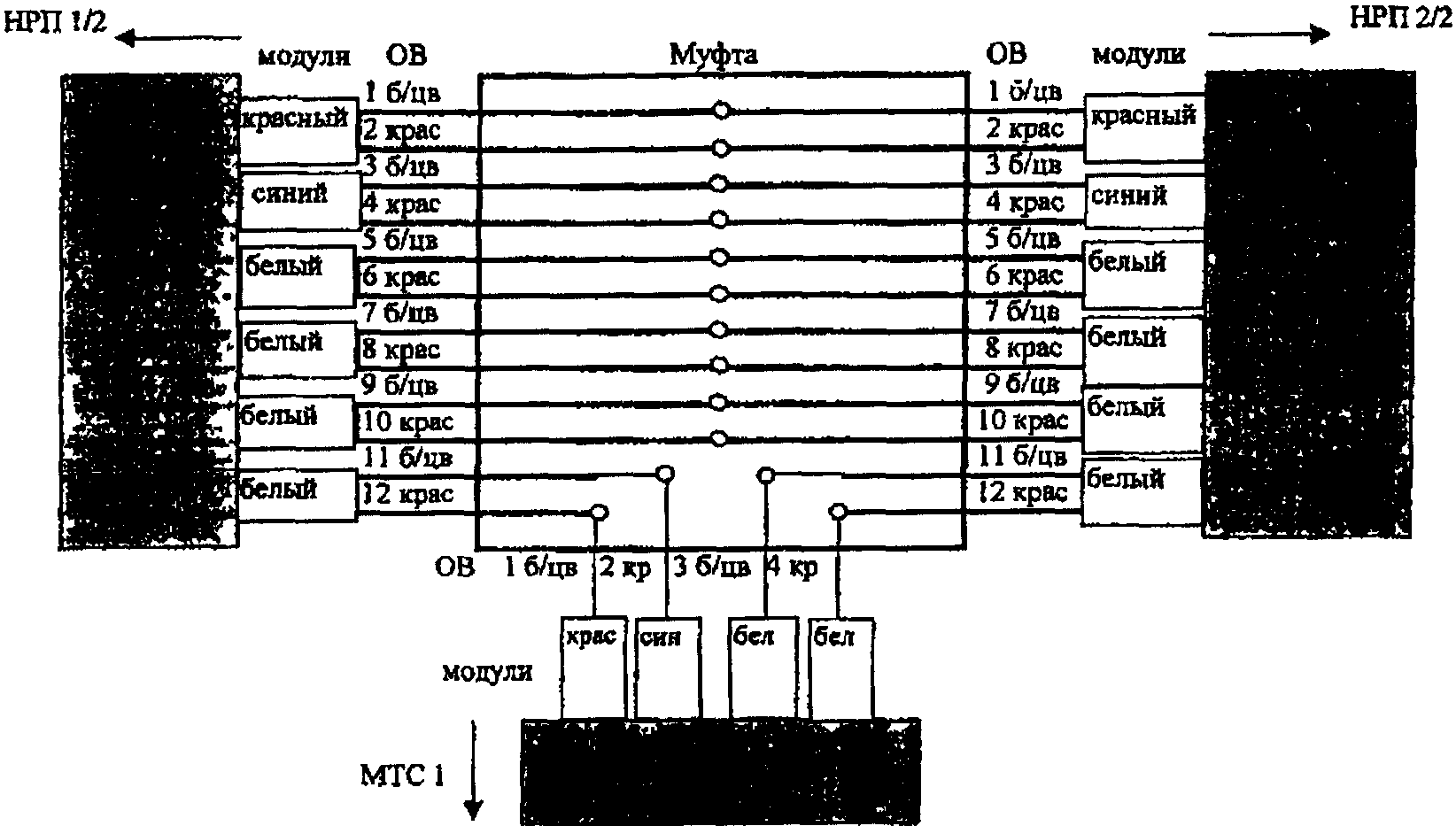

       Схема распределения ОВ на кассете разветвительной муфты N...


Схема размещения строительных длин и смонтированных муфт на участках регенерации






Составил:
(должность)
(Фамилия И.О.)
(подпись)
(дата)






                                                            Форма ВОЛС-ПТ-7
(индекс)


    ВОЛП ______________


    Участок ___________


           Схема расшивки кабеля на оптических стойках в пунктах


Объект ТрП 1      Шнур                                                                    Шнур    Объект НРП 1/1
Стойка 1          соед. Кассета             Оптический кабель (ОК)                Кассета соед.   Стойка А





Наименование цепей, адресаN№ ОВЦвет ОВЦвет модуляЦвет модуляЦвет ОВ№ ОВNНаименование цепей, адреса




11красныйсинийсинийкрасный11




22зеленыйзеленый22




33голубойголубой33




44желтыйжелтый44




55красныйжелтыйжелтыйкрасный55




66зеленыйзеленый66




77голубойголубой77




88желтыйжелтый88




99красныйбелыйбелыйкрасный99




1010зеленыйзеленый1010




1111голубойголубой1111




1212желтыйжелтый1212




1313красныйбелыйбелыйкрасный1313




1414зеленыйзеленый1414




1515голубойголубой1515




1616желтыйжелтый1616








Составил:
(должность)
(Фамилия И.О.)
(подпись)
(дата)






                                                            Форма ВОЛС-ПТ-8
(индекс)


    ВОЛП ______________


    Участок ___________

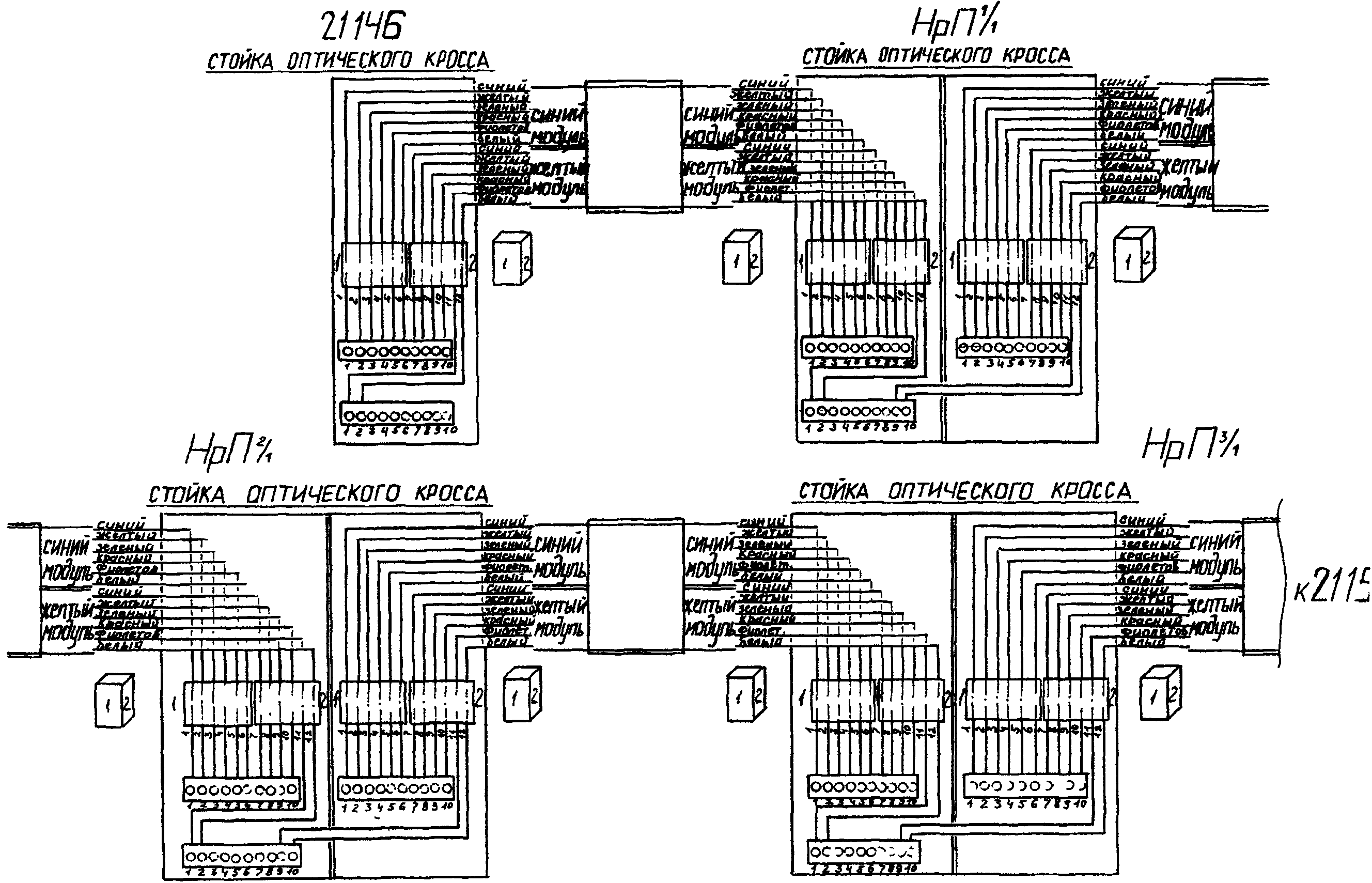

          Схема расшивки кабеля на оптических стойках на участке


 Схема размещения строительных длин и смонтированных муфт на участках регенерации






Составил:
(должность)
(Фамилия И.О.)
(подпись)
(дата)






                                                            Форма ВОЛС-ПТ-9
(индекс)


    ВОЛП ______________


    Объект: _________

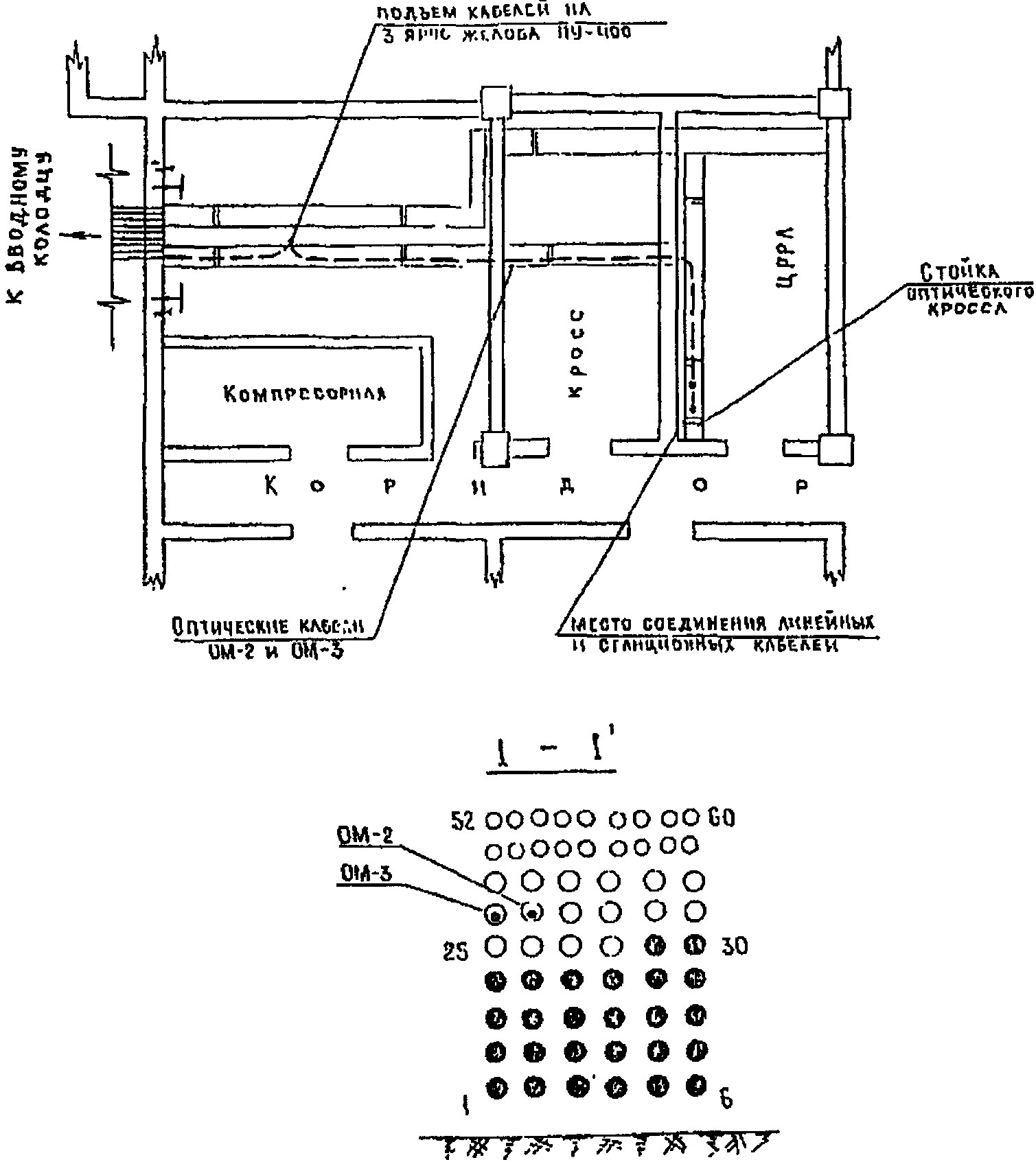

                      План ввода кабелей в ОП — .....


Схема размещения строительных длин и смонтированных муфт на участках регенерации






Составил:
(должность)
(Фамилия И.О.)
(подпись)
(дата)






                                                           Форма ВОЛС-ПТ-10
(индекс)


    ВОЛП ______________


    Объект: ___________

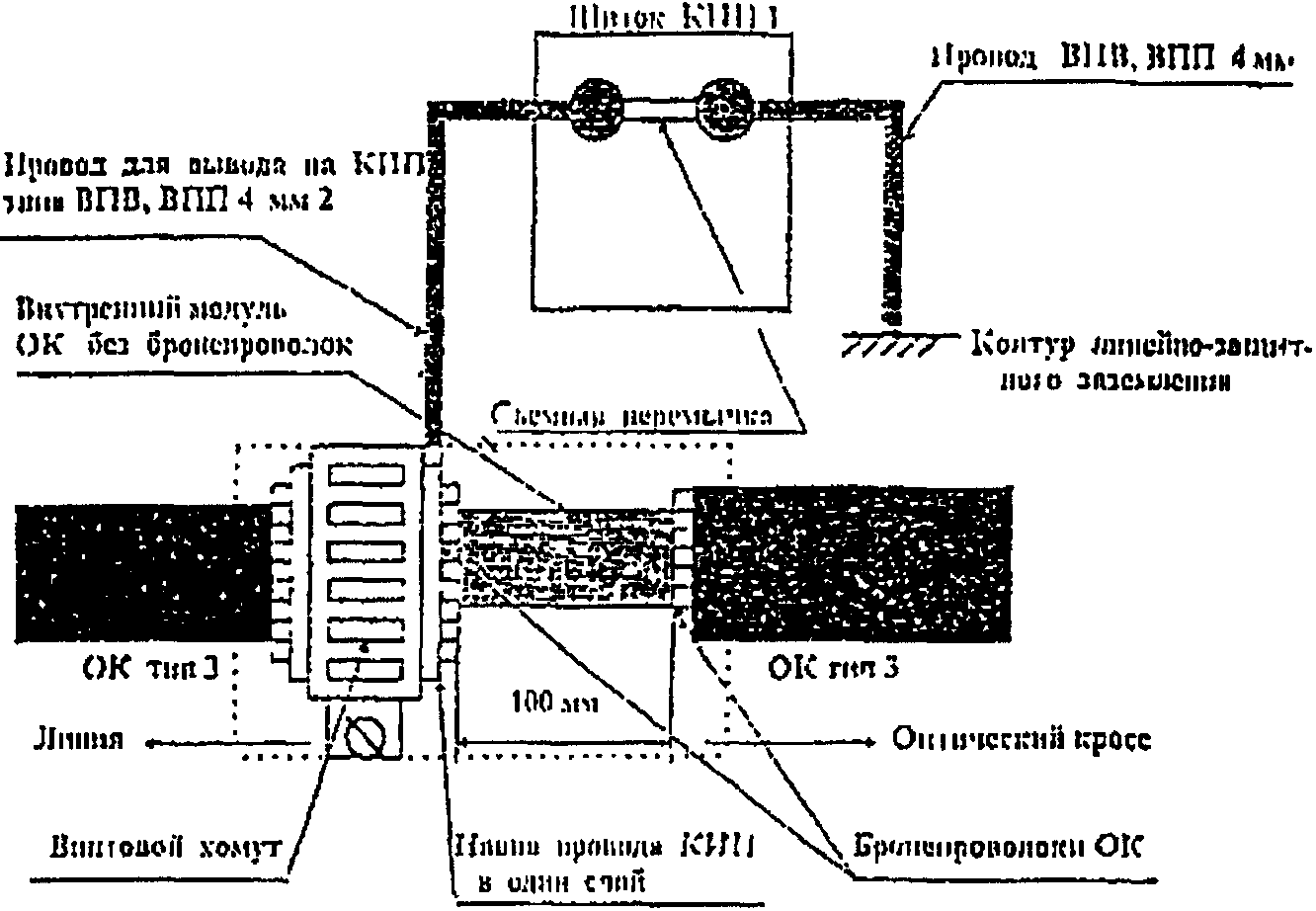

             Схема заземления бронепокровов ВОК в шахте ОП...


Схема размещения строительных длин и смонтированных муфт на участках регенерации






Составил:
(должность)
(Фамилия И.О.)
(подпись)
(дата)






                                                           Форма ВОЛС-ПТ-11
(индекс)


    ВОЛП ______________


    Объект: ___________

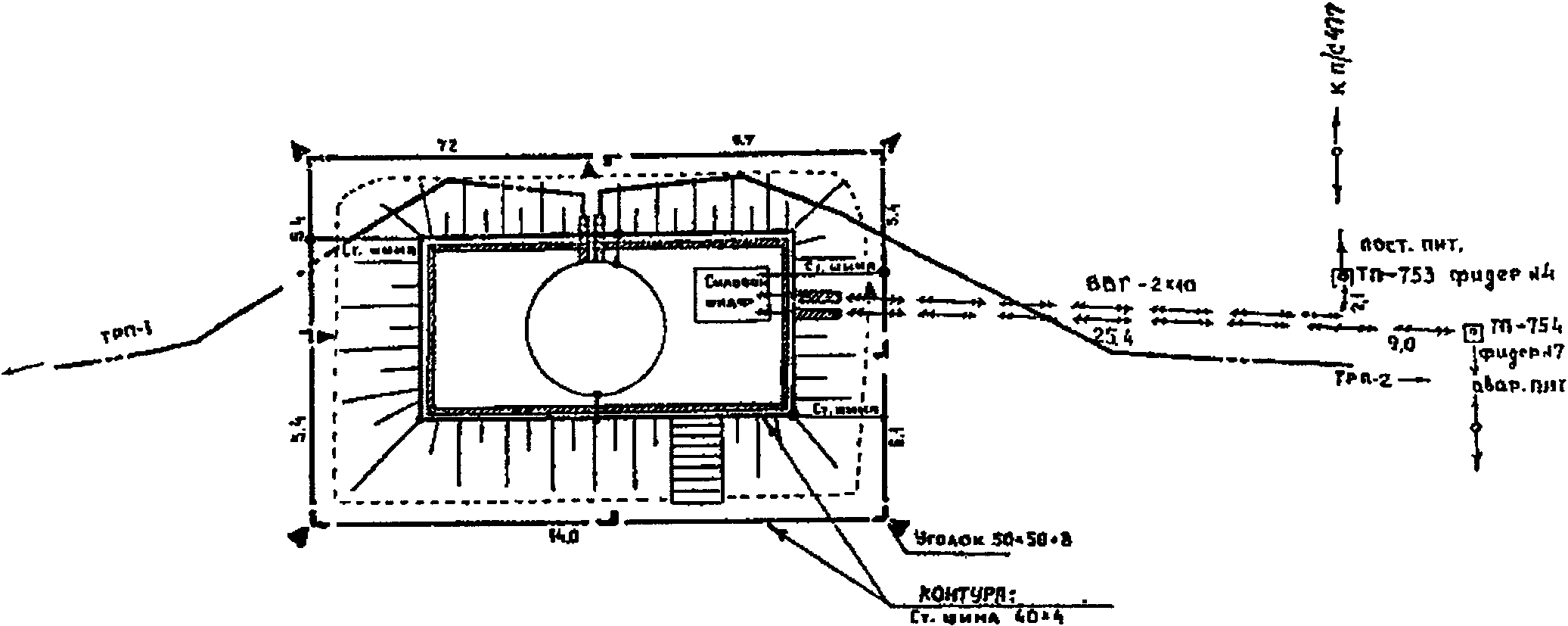

            План ввода кабелей в НРП — ... с привязкой контуров
заземлений


Схема размещения строительных длин и смонтированных муфт на участках регенерации






Составил:
(должность)
(Фамилия И.О.)
(подпись)
(дата)






                                                           Форма ВОЛС-ПТ-12
(индекс)


ВОЛП ______________


Объект: ___________

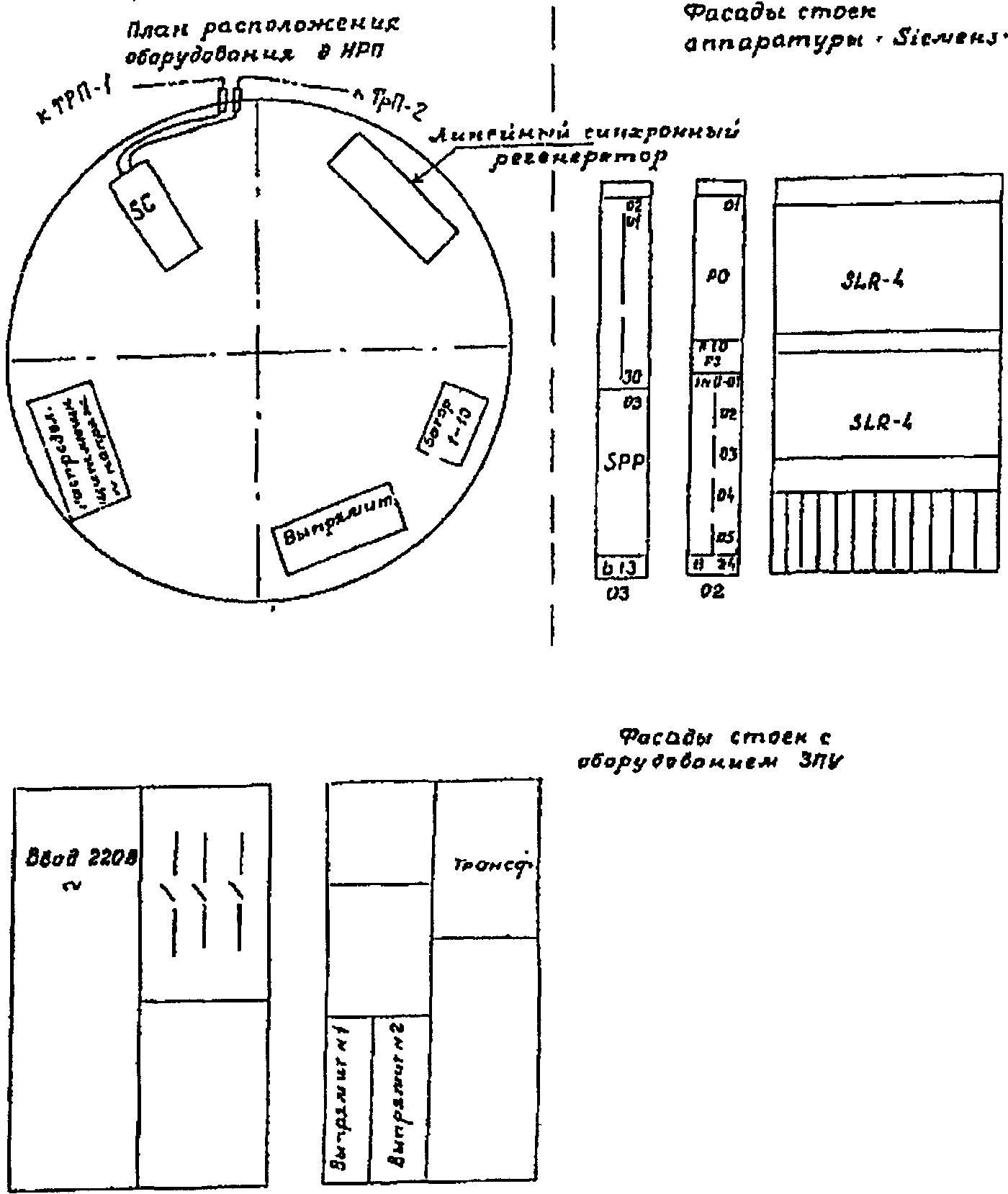

               План размещения оборудования и стоек в НРП...


Схема размещения строительных длин и смонтированных муфт на участках регенерации






Составил:
(должность)
(Фамилия И.О.)
(подпись)
(дата)






                                                           Форма ВОЛС-ПТ-13
(индекс)


    ВОЛП ______________


    Участок НРП1 — ТРП1

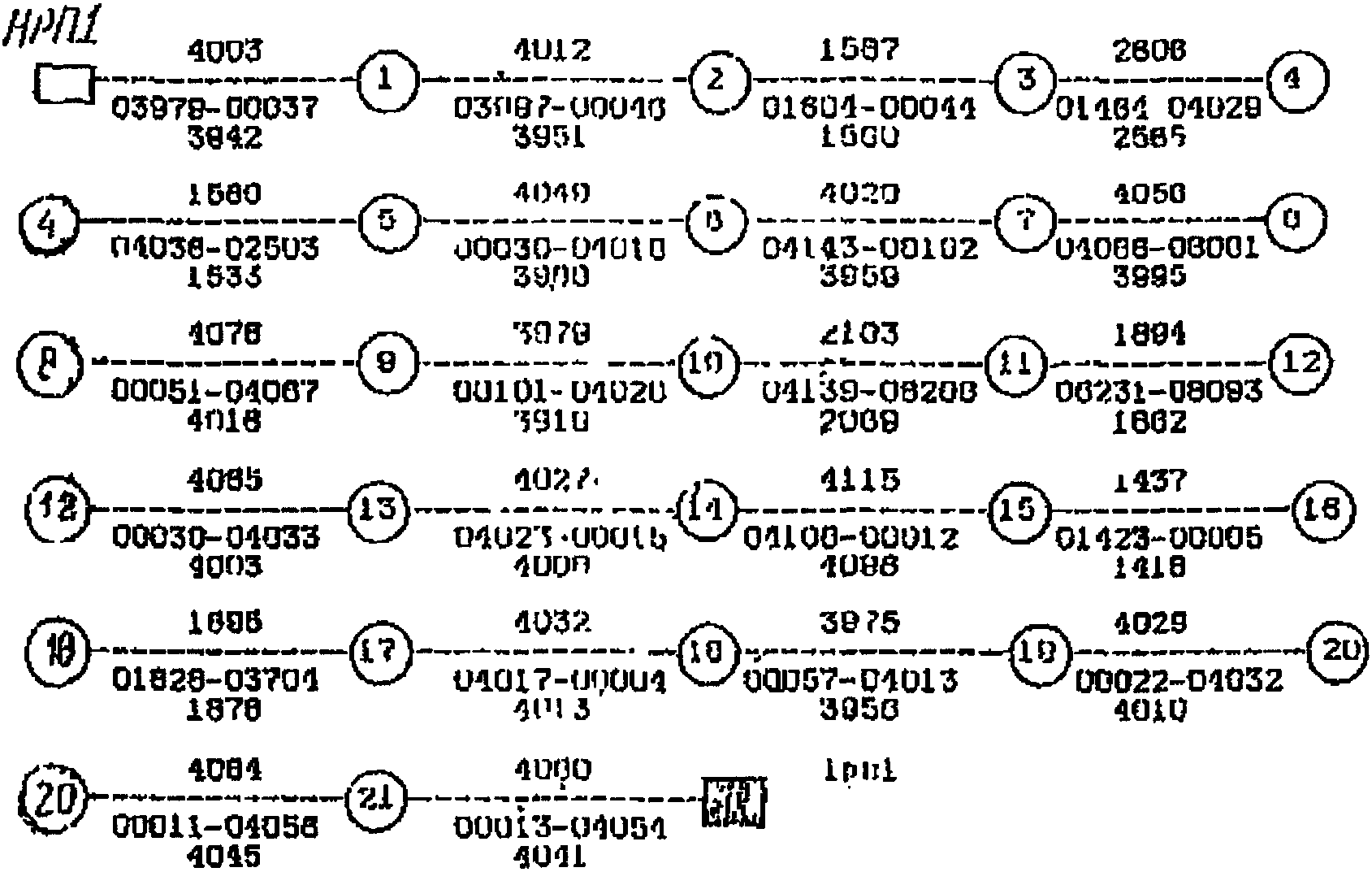

                    Монтажная схема участка регенерации


    На схеме указывается:


    а) цифры сверху — оптические длины, измеренные рефлектометром по ОВ;


    б) цифры снизу — ближайшие к муфтам метки на концах строительных длин и расчетное расстояние между муфтами в метрах.


    Измерительное оборудование ............ (наименование, тип, зав. номер)
...........................................................................


Схема размещения строительных длин и смонтированных муфт на участках регенерации


    От п. 1 до муфты номер 13 проложен кабель типа 4 (20 волокон).


    От муфты номер 13 до Трп1 проложен кабель типа 2 (20 волокон).


    Муфты номер 13, 14, 15, 16, 17, 18, 19 смонтированы с выводом КИП.





ПодписалиДолжностьФамилия И.О.ПодписьДата


Представители строительномонтажной организации




Представители технадзора Отделения № 7




                                                           Форма ВОЛС-ПТ-14
(индекс)


    ВОЛП ______________


    Участок .... — ....


                Ведомость проложенных строительных длин ВОК


    Строительно-монтажная организация .....................................


    Завод — изготовитель кабеля ...........................................


    Марка проложенного кабеля:


1) <a id="p100161"></a>от НРП1 до М13 (тип - 4) ................ (марка) ..................



    2)от М13 до ТРП1 (тип — 2) .................. (марка) .................






Номер барабана
Номер строительной длины
Номера смежных муфт
Длина кабеля полученная (м)
Длина кабеля проложенная (м)
Остаток кабеля после прокладки (м)
Дата прокладки
Тип ВОК









ПодписалиДолжностьФамилия И.О.ПодписьДата


Представители строительномонтажной организации




Представители технадзора




           (индекс)


    ВОЛП ______________


    Участок НРП1 — ТРП1


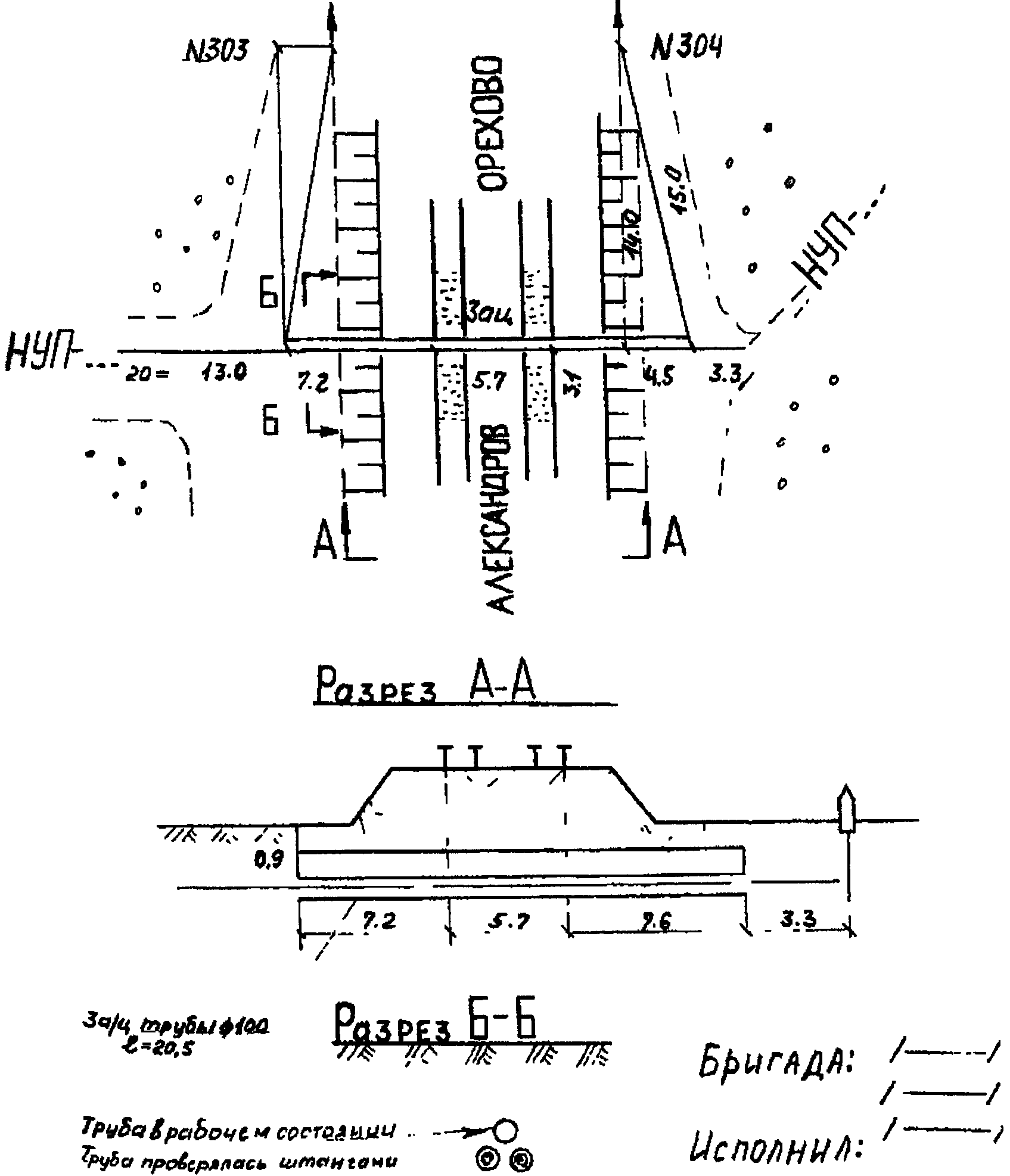

Рабочие чертежи


                                                           Форма ВОЛС-ПТ-16
(индекс)


    ВОЛП ______________


    Участок ___________

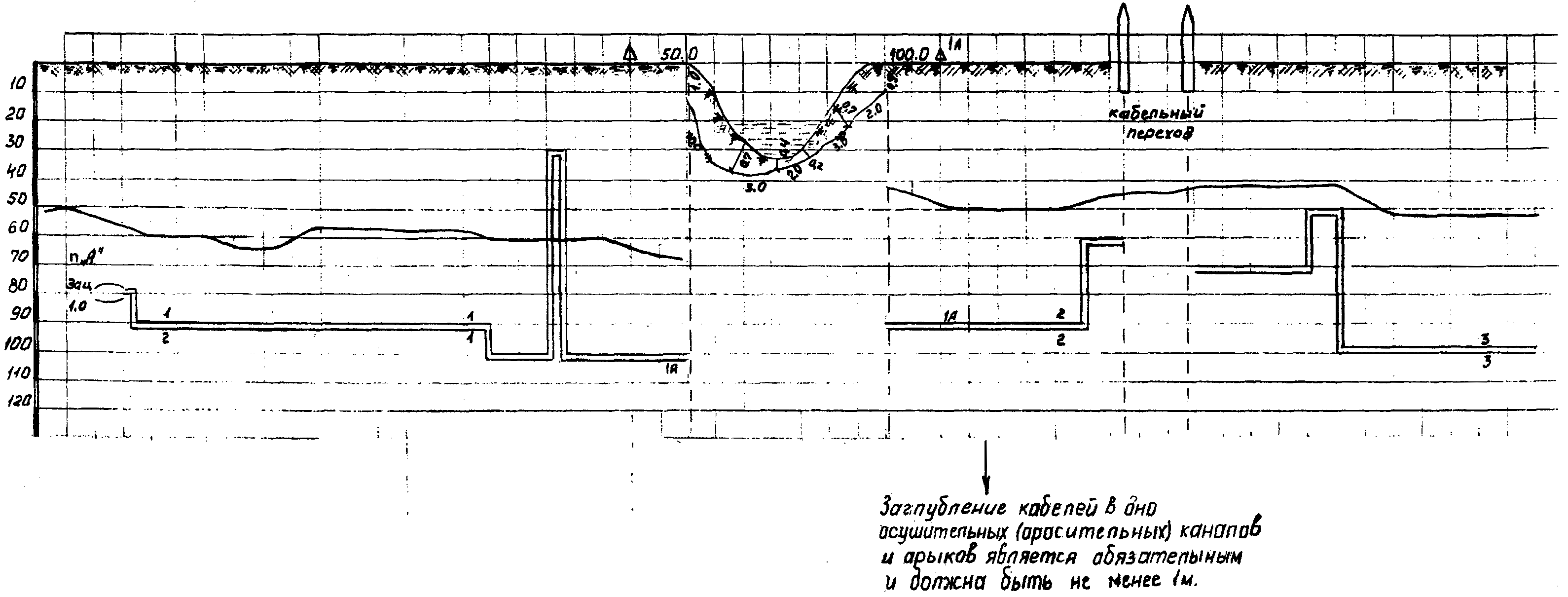

                   Картограмма глубины залегания кабеля
и сигнально-предупредительной ленты


 Рабочие чертежи





ПодписалиДолжностьФамилия И.О.ПодписьДата


Представители строительномонтажной организации




Представители технадзора




ПАСПОРТ ТРАССЫ ЭЛЕКТРИЧЕСКИЙ


            (индекс)


    ВОЛП ______________


Паспорт трассы электрический. Опись документов







Наименование документа
Кол-во листов
Номера страниц
Примечания








2
Титульный лист электрического паспорта трассы.






3

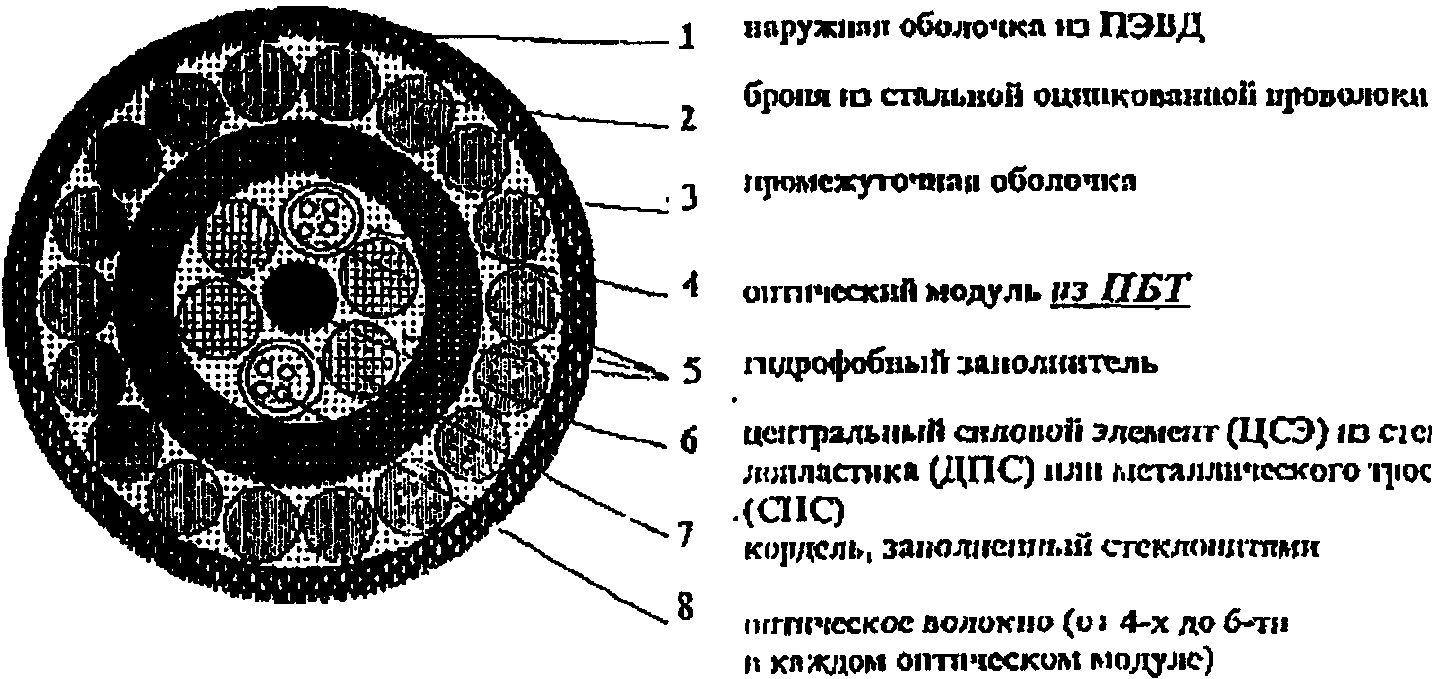

Технические данные и особенности конструкции проложенного ВОК.


С эскизом поперечного сечения.




4

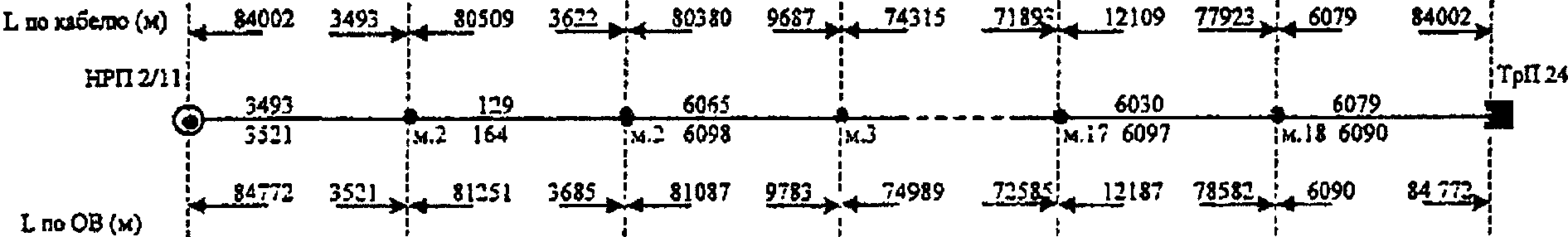

Схема размещения на магистрали строительных длин кабеля и смонтированных муфт.







5
Протоколы монтажа муфт.







6
Протоколы монтажа оптических кроссов.


Затухание на сростках ОВ оценивается только по сварочному устройству.




7

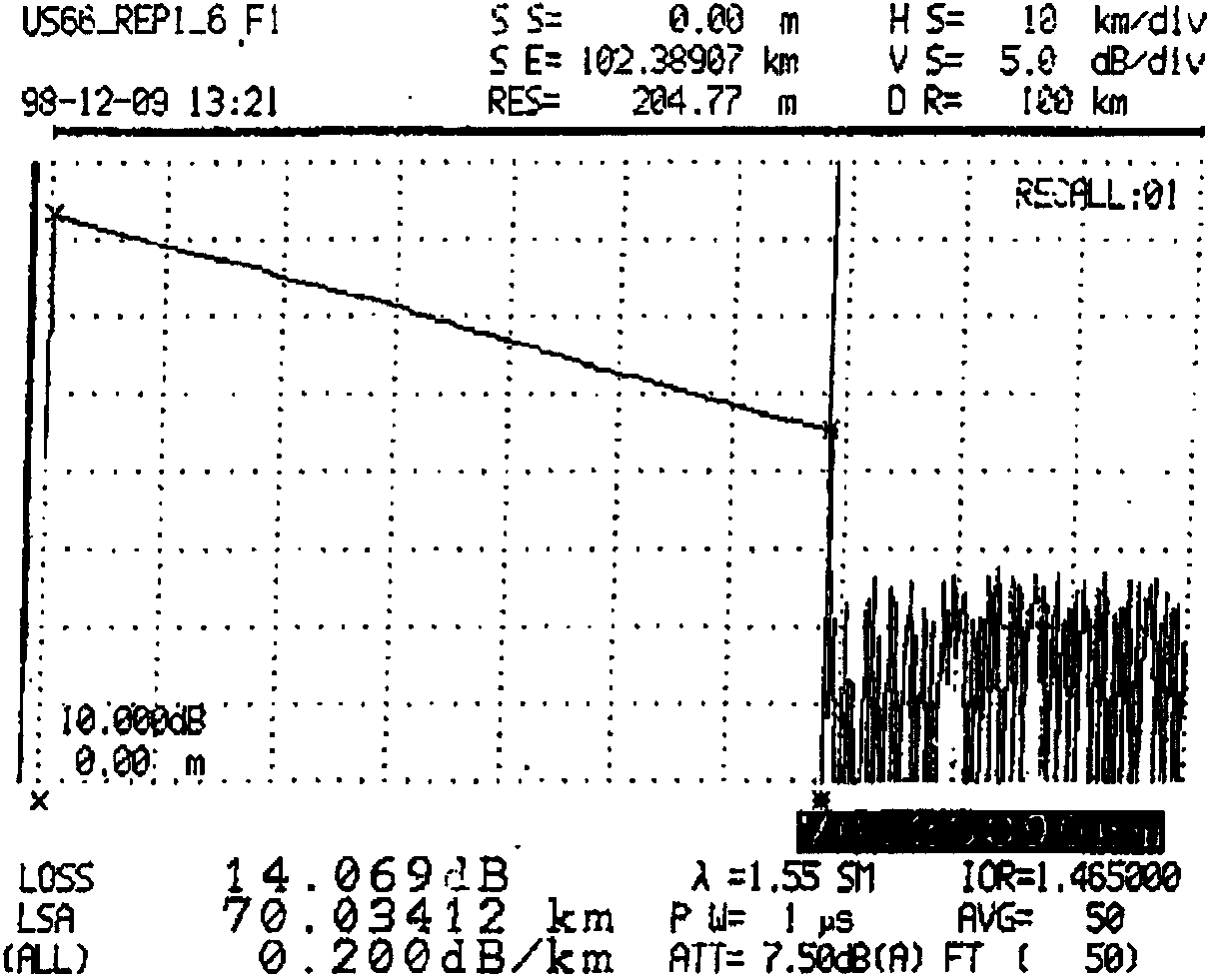

Рефлектограммы двусторонних измерений затухания ОВ на смонтированных участках регенерации.


Представляются в ксерокопиях на отдельных листах.




8
Протоколы измерений затухания ОВ смонтированного кабеля на участках регенерации.


Измерения производятся оптическим генератором и приемником или рефлектометром.




9
Протоколы измерения сопротивления изоляции внешней полиэтиленовой оболочки ВОК (бронепокровы - "земля") на смонтированных участках регенерации.







10
Протоколы измерения переходного сопротивления грозозащитных тросов по отношению к "земле".













Составил:
(должность)
(Фамилия И.О.)
(подпись)
(дата)






            (индекс)


    ВОЛП ______________


    Строительно-монтажная организация-генподрядчик: _______________________


                       ПАСПОРТ ТРАССЫ ЭЛЕКТРИЧЕСКИЙ
магистральной (внутризоновой) кабельной линии связи
на участке ОП "А" - ОП "Б"


                                   (индекс)
                      магистрали ────────────



    Марка кабеля — __________________________________________


    Длина трассы — __________________________________________ км.


    Длина кабеля (всего) __________________________________ км; в том числе


    в грунте ________________________________________________ км;


    в канализации ___________________________________________ км;


    под водой _______________________________________________ км.


    Год прокладки кабеля — __________________________________
(дата)


    Паспорт составлен — ──────────


    Ответственный представитель генподрядчика:
(должность)              (подпись)              (Ф.И.О.)


    Ответственный исполнитель:
(должность)              (подпись)             (Ф.И.О.)


        (номер заказа)



    Объект: ______________
(наименование организации)


    Подрядчик: ____________________________


                                                           Форма ВОЛС-ПТЭ-3


            (индекс)


    ВОЛП ______________


               Технические данные и особенности конструкции
проложенного ВОК


               Волоконно-оптический кабель ДПС производства
ЗАО «Севкабель-Оптик»


                     Эскиз поперечного сечения кабеля


Паспорт трассы электрический. Опись документов


                      Рекомендуемые условия прокладки


    В грунтах всех групп при прокладке в открытую траншею


    В кабельной канализации, трубах, коллекторах при наличии особо высоких
требований по механической устойчивости


               Основные параметры и особенности конструкции


    Оптическая  скрутка  6-элементная с центральным силовым элементом (ЦОЭ)
диаметром 2 мм


    Коэффициент затихания, менее:
- 0,25 дБ/км на длине волны 1,55 мкм
- 0,4 дБ/км на длине волны 1,3 мкм (для одномодовых волокон)
- 0,7 дБ/км на длине волны 1,3 мкм (для многомодовых волокон)


    Растягивающее усилие — 7 кН


    Температурный диапазон — -40 °C — 50 °C


    Вес, не более — 650 кг/км


    Внешний диаметр — 16 мм


    Соотношение  оптических  модулей  и корделей в скрутке в зависимости от
количества оптических волокон


    Максимальное количество оптических волокон — 36






Составил:
(должность)
(Фамилия И.О.)
(подпись)
(дата)






                                                           Форма ВОЛС-ПТЭ-4
(индекс)


    ВОЛП ────────


    Участок регенерации НРП... — НРП...


                 Схема размещения строительных длин кабеля
и смонтированных муфт на участке регенерации


Паспорт трассы электрический. Опись документов






Составил:
(должность)
(Фамилия И.О.)
(подпись)
(дата)






                                                           Форма ВОЛС-ПТЭ-4
(индекс)


    ВОЛП ────────


    Участок регенерации ОП-1 — НРП-1/1


                        Протокол монтажа муфты N ____


    Строительно-монтажная организация _____________________________________


    Сварочное устройство (тип, зав. N) ____________________________________


    Рефлектометр (тип, зав. N) ____________________________________________


    Установочные параметры рефлектометра: показатель преломления _________;


    длина волны — _______; длительность импульса — ______; диапазон — _____


    Оптическое расстояние до смежной муфты N _______ составляет ______ м.





№ ОВЗатухание на сростках по сварочному устройствуЗатухание на сростках по рефлектометру


1234А-ВВ-АСреднее


1


2


3


4


5


6


7


8


9


10


11


12




                      Метровые MCIKII на оболочке ОК


Паспорт трассы электрический. Опись документов





ПодписалиДолжностьФамилия И.О.ПодписьДата


Представители строительномонтажной организации




Представители технадзора




                                                           Форма ВОЛС-ПТЭ-6
(индекс)


    ВОЛП ────────


    Участок регенерации ОП1 — НРП1/1


    Объект НРП1/1


                  Протокол монтажа оптического кросса


    Строительно-монтажная организация _____________________________________


    Наименование (номер) кросса ___________________________________________


    Сварочное устройство (тип, N) _________________________________________





№ ОВЦвет ОВЗатухание на сростках по сварочному устройству (дБ)


1-е сращивание2-е сращивание3-е сращивание4-е сращивание


1


2


3


4


5


6


7


8


9


10


11


12







ПодписалиДолжностьФамилия И.О.ПодписьДата


Представители строительномонтажной организации




Представители технадзора




                                                           Форма ВОЛС-ПТЭ-7
(индекс)


    ВОЛП ────────


    Участок регенерации ОП1 — НРП1/1


                                  Рефлектограмма
ОВ N ___ (цвет) на смонтированном участке регенерации


    Строительно-монтажная организация _____________________________________


    Рефлектометр (тип, зав. N) ____________________________________________


                              Направление А-Б


Паспорт трассы электрический. Опись документов





ПодписалиДолжностьФамилия И.О.ПодписьДата


Представители строительномонтажной организации




Представители технадзора




                                                           Форма ВОЛС-ПТЭ-8


            (индекс)


    ВОЛП ______________


    Участок регенерации: _______


                                    ПРОТОКОЛ
измерения затухания ОБ смонтированного кабеля
на участке регенерации


    Строительно-монтажная организация _____________________________________


    Рефлектометр (марка и зав. номер) _____________________________________


    Установочные параметры: диапазон — ___________; длина волны — ________;


    показатель преломления _____________; длительность импульса — ________;





№ ОВЦветЗатухание суммарное на участке (дБ)Затухание километрическое (дБ/км)


А-ББ-АА-ББ-А


1


2


3


4


5


6


7


8


9


10


11


12







ПодписалиДолжностьФамилия И.О.ПодписьДата


Представители строительномонтажной организации




Представители технадзора




                                                           Форма ВОЛС-ПТЭ-9
(индекс)


    ВОЛП ______________


    Участок регенерации: ________


                                 Протокол
измерения сопротивления изоляции внешней полиэтиленовой
оболочки ВОК (бронепокровы — «земля») на смонтированном
участке регенерации


    Строительно-монтажная организация _____________________________________


    Измерительное оборудование ____________________________________________






№ п/п
Участок ВОЛП
Физическая длина ВОК на участке (км)
Сопротивление изоляции шланга (кОм)
Километрическое сопр. изоляции шланга (кОм)









ПодписалиДолжностьФамилия И.О.ПодписьДата


Представители строительномонтажной организации




Представители технадзора




                                                          Форма ВОЛС-ПТЭ-10
(индекс)


    ВОЛП ______________


    Участок регенерации _______ — ________


                                      Протокол
измерения переходного сопротивления
грозозащитных тросов по отношению к «земле»


    Строительно-монтажная организация _____________________________________
Измерительное оборудование ____________________________________________






№ п/п
Участок ВОЛП
Физическая длина грозозащитного троса (км)
Сопротивление заземления (Ом)
Переходное сопротивление (Ом)









ПодписалиДолжностьФамилия И.О.ПодписьДата


Представители строительномонтажной организации




Представители технадзора




РАБОЧАЯ ДОКУМЕНТАЦИЯ


            (индекс)
ВОЛП ______________


Рабочая документация. Опись документов







Наименование документа
Кол-во листов
Номера страниц
Примечания








2
Титульный лист рабочей документации.






3
Заводские паспорта строительных длин ВОК.







4
Протоколы входного контроля строительных длин ВОК.


На кабельных барабанах.




5
Отчет по прокладке кабеля.







6
Протоколы измерения затухания строительных длин кабеля после прокладки.







7
Заводские паспорта оконечного оборудования.







8
Акты на скрытые работы.







9
Перечень внесенных изменений, отступлений от проектных решений и согласования к ним.







10
Справки и реестр от землепользователей, лесхозов, комитетов по охране природы, госсанэпидемнадзора и других инстанций о выполнении их требований.













Составил:
(должность)
(Фамилия И.О.)
(подпись)
(дата)






            (индекс)


    ВОЛП ______________


    Строительно-монтажная организация-генподрядчик ___________________


                           РАБОЧАЯ ДОКУМЕНТАЦИЯ
магистральной (внутризоновой) кабельной линии связи
на участке ______ - ________ "Б"
(индекс)
магистрали ──────────


    Марка кабеля - __________________________________________


    Длина трассы - __________________________________________ км.


    Длина кабеля (всего) __________________________________ км; в том числе


    в грунте ________________________________________________ км;


    в канализации ___________________________________________ км;


    под водой _______________________________________________ км.


    Год прокладки кабеля - __________________________________
(дата)


    паспорт составлен - ────────────────────────


    Ответственный представитель генподрядчика:
(должность)            (подпись)               (Ф.И.О.)


    Ответственный исполнитель:
(должность)            (подпись)               (Ф.И.О.)


          (номер заказа)



    Объект: ───────────────────
(наименование организации)


    Подрядчик: ────────────────────────────


Заводские паспорта строительных длин ВОК


                                                            Форма ВОЛС-РД-4
(индекс)


    ВОЛП __________________


    Участок ОП-1 — ТрП-1


                                Протокол N...
входного контроля строительной длины ВОК


    Марка кабеля ______________________ Тип кабеля ________________________


    Кабельный барабан N _____________________ Кабель N ____________________


    Физическая длина кабеля на барабане ______________________ метров


    Измерительное оборудование: ___ (тип, марка рефлектометра, зав. N) ____


    Установочные данные: длина волны — ____; показатель преломления — _____





№ ОВЦвет модуляЦвет ОВКоэфф. затухания (дБ/км)


А-ББ-А


1


2


3


4


5


6


7


8


9


10


11


12


13


14


15


16


17


18


19


20




    Средняя оптическая длина кабеля по ОВ __________ м





ПодписалиДолжностьФамилия И.О.ПодписьДата


Представители строительномонтажной организации




Представители технадзора




                                                            Форма ВОЛС-РД-5
(индекс)


    ВОЛП ______________


    Участок НРП1 — ТРП1


                           Отчет по прокладке кабеля


    Строительно-монтажная организация _____________________________________


    Завод-изготовитель кабеля _____________________________________________


    Марка проложенного кабеля:


1) <a id="p100361"></a>от НРП-1 до М13 (тип - 4)............... (марка) ...................

2) <a id="p100362"></a>от М13 до ТРП1 (тип - 2)............. (марка) ......................







Номер барабана
Номер строительной длины
Номера смежных муфт
Длина кабеля полученная (м)
Длина кабеля проложенная (м)
Остаток кабеля после прокладки (м)
Дата прокладки
Тип ВОК









ПодписалиДолжностьФамилия И.О.ПодписьДата


Представители строительномонтажной организации




Представители технадзора




                                                            Форма ВОЛС-РД-6
(индекс)


    ВОЛП ______________


    Участок НРП1 — ТРП1


                                   Протокол
измерения затухания ОВ строительной длины
кабеля после прокладки


    Строительно-монтажная организация _____________________________________


    Кабель проложен между муфтами N ____________ и N ______________________


    Марка кабеля ____________________ Тип кабеля __________________________


    Кабельный барабан N ________________ Кабель N _________________________


    Физическая длина кабеля ____________________________________ метров


    Измерительное оборудование: __ (тип, марка рефлектометра) __ Зав. N ___


    Установочные данные: длина волны — _____; показатель преломления — ____





№ ОВЦвет модуляЦвет ОВКоэфф. затухания (дБ/км)


А-ББ-А


1


2


3


4


5


6


7


8


9


10


11


12


13


14


15


16


17


18


19


20




    Примечание.  Проверку  ВОК  после  прокладки  допускается производить с одного конца кабеля.





ПодписалиДолжностьФамилия И.О.ПодписьДата


Представители строительномонтажной организации




Представители технадзора




            (индекс)


    ВОЛП ______________


Участок НРП1 — ТРП1


Заводской паспорт оконечного оборудования


                                                          Форма ВОЛС-РД-8/1
(индекс)


    ВОЛП ______________


    Участок НРП1 — ТРП1


    Участок трассы находится между населенными пунктами (пикетами) ________


    Строительно-монтажная организация _____________________________________


                                    Акт
на скрытые работы по прокладке кабелей связи
и защитных средств


    Мы, нижеподписавшиеся, представитель технического надзора заказчика
_______________________________________________________________________
и представитель _______________________________________________________
(наименование строительно-монтажной организации)
произвели освидетельствование выполненных работ по прокладке кабелей
и защитных проводов и установили:


1. <a id="p100395"></a>Проложен кабель марки __________________________ производства завода
_______ от ________ до ______ протяженностью ______ км и марка ________
от ________ до _______ протяженностью ________ км, а всего _________ км

2. <a id="p100396"></a>Способ прокладки ___________________________________________________
                               (кабелеукладчиком, вручную)

3. <a id="p100397"></a>Глубина прокладки по проекту ______ м, фактически не менее ______ м.

4. <a id="p100398"></a>Перекрытие концов на стыки строительных длин ______ м.

5. <a id="p100399"></a>Выполнены переходы через грунтовые дороги ________ м.


_______________________________________________________________________



(указать способ прокладки кабеля на переходе: кабелеукладчиком, вручную,
количество труб и т.п. по каждому переходу)


6. <a id="p100400"></a>Выполнены переходы через малые реки и ручьи ________________________
_______________________________________________________________________
_______________________________________________________________________

7. <a id="p100401"></a>Произведена  защита   кабеля   кирпичом  (железобетонными   плитами)



на участке ________ общей протяженностью _______ м.


8. <a id="p100402"></a>Выполнены  работы   по  устройству  постели  (из привозного   песка,



мягкого грунта) на участке ________ в объеме _________.





ПодписалиДолжностьФамилия И.О.ПодписьДата


Представители строительномонтажной организации




Представители технадзора




                                                          Форма ВОЛС-РД-8/2
(индекс)


    ВОЛП ______________


    Участок НРП1 — ТРП1


    Участок трассы находится между: _______________________________________


    Строительно-монтажная организация _____________________________________


                                   Акт
на скрытые работы по строительству кабельной канализации


    Мы, нижеподписавшиеся, представитель технического надзора заказчика




и представители _________________________________________________________
(наименование строительно-монтажной организации)
произвели освидетельствование работ по прокладке (докладке) трубопроводов
кабельной канализации согласно рабочим чертежам
NN = __________ по ул. ___________ от колодца N = ____________
(дом N = ________) до колодца N = _______ (дом N = _____) и установили:


1. <a id="p100413"></a>Общие данные






Участок между колодцами NN =Длина пролета, мХарактеристика трубКоличество каналов


материалдлина, мвнутренний диаметр, мм




2. <a id="p100417"></a>Способ соединения стыков труб ______________________________________

3. <a id="p100418"></a>Глубина заложения подойти блока ____________________________________

4. <a id="p100419"></a>Промежутки между трубами засыпаны __________________________________






ПодписалиДолжностьФамилия И.О.ПодписьДата


Представители строительномонтажной организации




Представители технадзора




                                                          Форма ВОЛС-РД-8/3
(индекс)


    ВОЛП ______________


    Участок НРП1 — ТРП1


    Участок трассы находится: _____________________________________________


    Строительно-монтажная организация _____________________________________


                                     Акт
на скрытые работы по устройству кабельных переходов
на пересечении с автомобильной (или железной) дорогой


    Мы, нижеподписавшиеся, представитель заказчика ________________________
и представитель подрядчика ______________________________________________
произвели освидетельствование работ по устройству переходов и установили:


1. <a id="p100430"></a>Общие данные






Место перехода, номер чертежаПересекаемое сооружениеХарактеристика труб


материалдиаметрдлиначисло каналов




2. <a id="p100434"></a>Проверка проходимости каналов ______________________________________

3. <a id="p100435"></a>Покрытие труб битумной массой  на  пересечениях  электрифицированных



дорог ___________________________________________________________________


4. <a id="p100436"></a>Способ заделки стыков труб _________________________________________

5. <a id="p100437"></a>Заделка концов труб ________________________________________________

6. <a id="p100438"></a>Установка столбиков около конца труб _______________________________

7. <a id="p100439"></a>Восстановление откосов, кюветов ____________________________________


8. <a id="p100440"></a>____________________________________________________________________

9. <a id="p100441"></a>____________________________________________________________________



    Работы  выполнены  в соответствии  с рабочей  документацией  проекта
и действующими правилами ________________________________________________


    Оценка выполненных работ (_____________________)





ПодписалиДолжностьФамилия И.О.ПодписьДата


Представители строительномонтажной организации




Представители технадзора




                  Кабельный переход через ж.д. на участке
НУП-N ____ ____ НУП-N ____ км + ____ м


Заводской паспорт оконечного оборудования


                                                          Форма ВОЛС-РД-8/4
(индекс)


    ВОЛП ───────


    Участок НРП1 — ТРП1


    Объект — НРП1


    Строительно-монтажная организация _____________________________________


                                      Акт
на скрытые работы по строительству НРП


    Мы,  нижеподписавшиеся, представитель  технического  надзора  заказчика
и представитель _______________________________________________________
(наименование строительно-монтажной организации)
произвели   освидетельствование   выполненных   работ   по  строительству
НРП N = _____ на участке трассы и установили:


1. <a id="p100455"></a>Место установки НРП соответствует рабочим чертежам проекта _________

2. <a id="p100456"></a>Основание под цистерну (контейнер, корпус) выполнено из ____________

3. <a id="p100457"></a>Анкеровка цистерны выполнена посредством анкеров и тяжей из ________

4. <a id="p100458"></a>Гидроизоляция (противокоррозионное покрытие) повреждений не имеет.

5. <a id="p100459"></a>Анкеры, тяжи, хомуты, закладные детали защищены от коррозии ________
_______________________________________________________________________
                          (указать способы)

6. <a id="p100460"></a>____________________________________________________________________

7. <a id="p100461"></a>____________________________________________________________________

8. <a id="p100462"></a>____________________________________________________________________



    Все   работы   выполнены  в соответствии  с рабочей  документацией  и действующими правилами.





ПодписалиДолжностьФамилия И.О.ПодписьДата


Представители строительномонтажной организации




Представители технадзора




                                                          Форма ВОЛС-РД-8/5
(индекс)


    ВОЛП ────────


    Участок НРП1 — ТРП1


    Объект — НРП1


    Строительно-монтажная организация _____________________________________


                                    Акт
на скрытые работы по устройству заземлений


    Мы,  нижеподписавшиеся,  представитель  технического надзора  заказчика




и представитель _________________________________________________________
(наименование строительно-монтажной организации)
произвели    освидетельствование   выполненных   работ    по   устройству
заземлений и установили:


1. <a id="p100474"></a>Общие данные






№ ппХарактеристикаНазначение заземления


рабочеезащитноелинейно-защитное


12345


1Материал электродов


2Количество электродов, шт.


3Длина электродов, м


4Материал шин


5Длина шин, м


6Марки соединительного кабеля (провода)


7Длина соединительного кабеля, м


8Глубина забивки электродов, м


9Глубина прокладки шин, м


10Способ соединения электродов


11Дата устройства заземления







ПодписалиДолжностьФамилия И.О.ПодписьДата


Представители строительномонтажной организации




Представители технадзора




                                                            Форма ВОЛС-РД-9
(индекс)


    ВОЛП ______________


    Участок НРП1 — ТРП1


    Объект — НРП1


    Строительно-монтажная организация _____________________________________


                                 Перечень
внесенных в проект изменений, отступлений
от проектных решений и согласований к ним






Дата внесения изменения
Причина изменения проектного решения
Регенерационный участок и номера планшетов, на которых имеются изменения
Подпись лица, внесшего изменения






    Примечание.  В  настоящем  документе регистрируются  лишь те изменения,
которые произошли на кабеле,  например:  вставки, выноски, бандажи и т.д. с


данными о ликвидации ненужных листов.






Составил:
(должность)
(Фамилия И.О.)
(подпись)
(дата)






                                                           Форма ВОЛС-РД-10
(индекс)


    ВОЛП ────────


    Участок НРП1 — ТРП1


            Справка о принятии на учет инженерных коммуникаций


    Трасса кабеля ......... (наименование, месторасположение) .............
по проекту, разработанному ........... (название организации) ...........
(заказ N ...),  и зарегистрированному  в отделе  по делам  строительства
и архитектуры, проверена по данным чертежей исполнительной документации.


    Замечания: ............................................................
.......................................................................
.......................................................................
.......................................................................


                                       «Трасса кабеля принята на учет»
Начальник производственной группы отдела
по делам строительства и архитектуры
(наименование органа местной власти)....
.............. (подпись) ...............
............ (Фамилия И.О.) ............
............... (Дата) .................
