РД 34.40.502-92. Типовая инструкция по обслуживанию деаэрационных установок энергоблоков мощностью 150 — 800 МВт КЭС и 110 - 250 МВт ТЭЦ

(утв. Управлением научно-технического развития Корпорации «Росэнерго» 02.04.1992)

2 апреля 1992 года

МИНИСТЕРСТВО ТОПЛИВА И ЭНЕРГЕТИКИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ТИПОВАЯ ИНСТРУКЦИЯ ПО ОБСЛУЖИВАНИЮ ДЕАЭРАЦИОННЫХ УСТАНОВОК ЭНЕРГОБЛОКОВ МОЩНОСТЬЮ 150 — 800 МВт КЭС И 110 — 250 МВт ТЭЦ

РД 34.40.502-92

по 1 января 1998 года

Разработано фирмой по наладке, совершенствованию технологии и эксплуатации электростанций и сетей ОРГРЭС.

Исполнители: Ю.Н. Смирнов, И.М. Юдина.

Утверждено Управлением научно-технического развития Корпорации «Росэнерго» 02.04.92.

Начальник А.П. Берсенев.

1.1. Настоящая Типовая инструкция <1> является руководящим материалом для разработки местных рабочих инструкций по эксплуатации деаэрационных установок с колонками типа <2> ДП-225, ДП-320, ДП-400, ДП-500, ДП-800, ДП-1000, ДП-1300, ДП-1600, ДП-2000, ДП-2800, установленных в тепловых схемах энергоблоков 150 — 800 МВт КЭС и 110 — 250 МВт ТЭЦ (Приложения 1, 2) <2>.

---

<1> Далее для краткости — «Инструкция».

<2> В соответствии с ГОСТ 16860-88 выпускаемые ПО Сибэнергомаш деаэрационные колонки имеют следующие обозначения: КДП-225, КДП-500, КДП-1000, КДП-2000, КДП-2800.

Инструкция составлена на основе нормативно-технической документации для деаэрационных установок, опыта их эксплуатации на энергоблоках 110 — 800 МВт, а также работ, проведенных НПО ЦКТИ, УралВТИ и фирмой ОРГРЭС.

С выходом настоящей Инструкции отменяется «Типовая инструкция по обслуживанию деаэрационных установок энергоблоков мощностью 150 — 800 МВт. ТИ 34-70-020-83» (М.: СПО Союзтехэнерго, 1983).

1.2. Инструкция устанавливает основные требования, обеспечивающие надежную работу деаэрационной установки в процессе пусковых операций, при работе под нагрузкой, при останове, при выводе в ремонт.

Инструкция является основой для составления рабочей инструкции по эксплуатации деаэрационной установки, которая должна учитывать все местные условия, особенности установленного оборудования и тепловой схемы.

При составлении местной инструкции основные положения настоящей Инструкции разрешается изменять только после согласования с заводом-изготовителем или генпроектировщиком.

1.3. Инструкция составлена применительно к типовым пусковым схемам и основным технологическим принципам организации режимов пуска и останова энергоблоков 110 — 800 МВт, предусмотренным типовыми инструкциями по пуску из различных тепловых состояний, и останову указанных энергоблоков.

Инструкция составлена без учета использования на энергоблоках сверхкритического давления кислородного водного режима (КВР). При работе энергоблоков на режиме КВР в местных инструкциях должны быть учтены требования, изложенные в «Методических указаниях по организации кислородного водного режима на энергоблоках сверхкритического давления. МУ 34-70-120-86» (М.: СПО Союзтехэнерго, 1986) и «Типовой инструкции по ведению водно-химического режима энергоблока сверхкритического давления. ТИ 34-70-050-86» (М.: СПО Союзтехэнерго, 1986).

1.4. Инструкция предусматривает использование в полном объеме контрольно-измерительных приборов, автоматики и защит, предусмотренных соответствующими руководящими указаниями, а также ограничительной шайбы, установленной на трубопроводе выпара деаэратора и рассчитанной на оптимальный расход выпара при номинальной производительности деаэратора.

При эксплуатации деаэрационной установки необходимо использовать следующие руководящие документы:

• инструкцию завода-изготовителя по эксплуатации деаэратора;
• паспорт деаэрационной колонки и деаэраторного бака, сборочные чертежи колонки и бака;
• технические условия на деаэратор;
• расчет на прочность деаэраторного бака;
• схему контроля неразрушающими методами сварных соединений деаэраторного бака;
• материалы института «Теплоэлектропроект» по защите деаэраторов;
• Методические указания по объему технологических измерений, сигнализации, автоматического регулирования на тепловых электростанциях (М.: СПО Союзтехэнерго, 1990);
• Объем и технические условия на выполнение технологических защит теплоэнергетического оборудования блочных установок с барабанными котлами (М.: СПО Союзтехэнерго, 1988);
• Объем и технические условия на выполнение технологических защит теплоэнергетического оборудования моноблочных установок мощностью 250, 300, 500 и 800 МВт (М.: СПО Союзтехэнерго, 1987);
• Типовое решение по защите деаэраторов блоков с конденсационными и теплофикационными турбинами тепловых электростанций от переполнения и повышения давления (утвержденное ГТУ и ГПИО «Энергопроект», 21.08.89).

В настоящей Инструкции приняты следующие термины, понятия, сокращения и обозначения:

• деаэратор — аппарат, предназначенный для термической деаэрации воды и состоящий из одной или двух деаэрационных колонок и бака-аккумулятора;
• деаэрационная установка — функциональная группа оборудования, состоящая из:

одного-двух деаэраторов, объединенных по пару и питательной воде;

охладителей выпара деаэратора;

трубопроводов подвода и отвода среды к деаэраторам с установленной на них запорно-регулирующей арматурой;

систем авторегулирования и защиты;

• производительность деаэратора — суммарный расход всех потоков воды, поступающих в деаэратор, и сконденсированного в нем пара, т.е. расход деаэрационной воды на выходе из деаэратора, при котором обеспечивается требуемое качество деаэрированной воды;
• нагрев воды в деаэраторе — разность между температурой насыщения, соответствующей рабочему давлению в деаэраторе, и средней температурой поступающих в деаэрационную колонку потоков воды;
• полезная вместимость деаэраторного бака — расчетный полезный объем бака, определенный в размере 85% его полного объема;
• p_{\text{р}} — рабочее давление в деаэраторе — максимальное избыточное давление, возникающее в деаэраторе при нормальном протекании процесса деаэрации;
• p_{\text{доп}} — максимальное допустимое давление — максимальное избыточное давление в деаэраторе, допускаемое принятыми нормами, при сбросе из него среды через предохранительные устройства;
• p_{\text{ср}} — давление срабатывания предохранительных устройств — избыточное давление, которое устанавливается перед предохранительным устройством при полном его открытии <1>;

t_{\text{в}}\prime_{\text{з}} — температура среды перед встроенной задвижкой котла;

ВЗ        - встроенная задвижка котла;
ВС        - встроенный сепаратор;
БЗК       - бак запаса конденсата;
БЩУ       - блочный щит управления;
ГПП       - горячий промперегрев;
D         - диаметр деаэраторного бака;
КСН       - коллектор собственных нужд;
КТЦ       - котлотурбинный цех;
МЩ        - местный щит;
ОВ        - охладитель выпара;
ПВД       - подогреватель высокого давления;
ПНД       - подогреватель низкого давления;
ПСБУ СН   - пуско-сбросное устройство собственных нужд;
ПТН       - питательный турбонасос;
Р-20      - растопочный расширитель;
РДД       - регулятор давления в деаэраторе;
РК        - регулирующий клапан;
РКС       - регулирующий клапан сброса;
РПК       - регулятор питания котла;
УП        - указатель положения;
ХПП       - холодный промперегрев;
ЭЛИ       - электронно-лучевой индикатор.

---

<1> p_{\text{ср}} не должно превышать p_{\text{доп}} .

2.1. Деаэратор повышенного давления должен отвечать требованиям «Правил устройства и безопасной эксплуатации сосудов, работающих под давлением» (М.: Энергоатомиздат, 1990) и до пуска в работу должен быть зарегистрирован в органах Госгортехнадзора Российской Федерации.

В соответствии с Постановлением Госгортехнадзора СССР от 13.05.87 № 13:

деаэратор подлежит внутреннему осмотру на предмет определения технического состояния комиссией, возглавляемой главным инженером электростанции, после каждого капитального ремонта, но не реже одного раза в 6 лет;

деаэратор должен предъявляться инспектору Госгортехнадзора для внутреннего осмотра и гидравлического испытания после двух капитальных ремонтов, но не реже одного раза в 12 лет.

В случае наличия особых требований завода-изготовителя сроки осмотра и испытания деаэратора сокращаются согласно этим требованиям.

2.2. Для защиты от превышения допустимого давления деаэратор должен быть оборудован предохранительными клапанами.

Количество, конструкция, место установки клапанов и направление сброса пара от них должны соответствовать действующим нормативно-техническим материалам, правилам безопасности и определяться проектной организацией и отвечать требованиям ГОСТ 12.2.085-82.

Установку и регулировку предохранительных клапанов, а также порядок и сроки проверки производить в соответствии с «Инструкцией по эксплуатации, порядку и срокам проверки предохранительных устройств сосудов, аппаратов и трубопроводов тепловых электростанций» (М.: СПС Союзтехэнерго, 1981).

На электростанциях должны быть предусмотрены организационные мероприятия, исключающие без разрешения руководства КТЦ доступ к предохранительным клапанам, изменение их настройки или нарушение их рабочего состояния (обязательное пломбирование грузов ИПУ, установка ограждений, вывешивание предупредительных плакатов и т.п.).

2.3. Для предотвращения развития аварийной ситуации в случае недопустимого повышения уровня воды деаэратор должен быть оборудован защитой от аварийного переполнения бака.

2.4. Эксплуатация деаэраторов при параметрах пара, превышающих указанные в паспортах деаэрационной колонки и деаэраторного бака, не допускается.

2.5. Деаэрационные колонки, баки, трубопроводы, а также их фланцевые соединения и арматура должны иметь тепловую изоляцию. Температура поверхности изоляции при температуре окружающего воздуха 25 °C не должна превышать 45 °C. Поврежденная изоляция должна своевременно восстанавливаться.

2.6. Предохранительные клапаны, арматура и контрольно-измерительные приборы деаэратора должны быть установлены в местах, доступных для наблюдения и обслуживания в целях обеспечения нормальных и безопасных условий эксплуатации деаэрационной установки. Для этого деаэраторы должны быть оборудованы специальными площадками и лестницами с ограждениями.

Площадки обслуживания деаэрационной установки и лестницы должны быть в исправном состоянии, чистыми, сухими и не должны загромождаться посторонними предметами.

2.7. Деаэрационная установка должна иметь рабочее и аварийное освещение в соответствии с действующими нормами.

2.8. Не допускается производить какие-либо работы на элементах деаэрационной установки, находящихся в работе или под давлением, за исключением отделочных работ по тепловой изоляции.

3.1. В соответствии с разд. 5.3 «Методических указаний по объему технологических измерений, сигнализации, автоматического регулирования на тепловых электростанциях» (М.: СПО Союзтехэнерго, 1990) деаэраторные колонки и баки деаэрированной воды должны быть оборудованы:

• регистрирующими приборами, устанавливаемыми на БЩУ, для измерения давления пара в надводном пространстве бака; уровня воды в аккумуляторных баках.

Примечание. «Регистрация» означает автоматическую запись мгновенного значения параметра, его усредненного значения за заданный интервал времени или отклонения параметра от заданного значения на диаграммах аналоговых приборов или бланках печатающих аппаратов ИВК;

• самопишущим прибором на местном щите (МЩ) химического контроля для измерения содержания кислорода в питательной воде после деаэратора;
• показывающими приборами, устанавливаемыми по месту для измерения:

давления пара в надводном пространстве бака;

температуры воды (конденсата) на каждом подводе к колонке и на выходе из бака;

давления пара перед клапаном автоматического регулятора давления в баках деаэраторов;

давления воды перед клапаном автоматического регулятора уровня воды в баках деаэраторов.

Кроме того, деаэрационные установки оборудуются:

• водоуказательными приборами по всей высоте бака;
• автоматическими регуляторами давления греющего пара и уровня воды в баках.

3.2. Управление деаэрационной установкой производится с БЩУ. Для этого на БЩУ выводится вся необходимая информация по деаэратору, информация о состоянии тепловой схемы деаэрационной установки (мнемосхема, телеэкраны и др.).

3.2.1. Управление деаэрационной установкой осуществляется при нормальном протекании рабочего процесса в автоматическом режиме с помощью блокировок и регуляторов давления и уровня. Наряду с этим предусматривается возможность дистанционного управления основными регулирующими и запорными органами:

• регулирующими клапанами на линии подачи греющего пара в деаэрационную колонку;
• регулирующими клапанами на линии добавки воды в конденсатор турбины;
• запорной арматурой на линиях подачи греющего пара от основных и резервных источников.

Основными элементами, на которые воздействует оператор для поддержания деаэрационной установки в рабочем состоянии при нормальной эксплуатации, являются регулятор давления пара в деаэраторе и регулятор нормального уровня воды в деаэраторе.

3.2.2. Регулятор давления (РДД) получает сигнал по давлению в деаэрационной колонке или в паровой уравнительной линии и может поддерживать давление в деаэраторе от 0,12 МПа (1,2 кгс/см2) до номинального. Необходимое значение давления устанавливается задатчиком регулятора. Регулятор воздействует на один регулирующий клапан (на блоках 110 — 300 МВт и 500 МВт с одним деаэратором) или на два РК: пусковой — большого сечения и основной — меньшего сечения (на блоках 500 МВт с двумя деаэраторами и блоках 800 МВт). При установке двух РК воздействие РДД вначале производится на основной клапан при закрытом пусковом, а затем после полного открытия основного клапана переключается на пусковой клапан.

3.2.3. Регулятор уровня в деаэраторе на большинстве блоков устанавливается на трубопроводе подвода химически обессоленной воды в конденсатор. На блоках 800 МВт получила распространение схема регулирования уровня в конденсаторе, смешивающих подогревателях и в деаэраторе с регулирующим клапаном, установленным непосредственно на подводе воды в аппарат.

Контроль за положением РК осуществляется по индивидуальным указателям положения (УП); кроме того, информация о положении запорно-регулирующих органов выводится на другие средства представления информации.

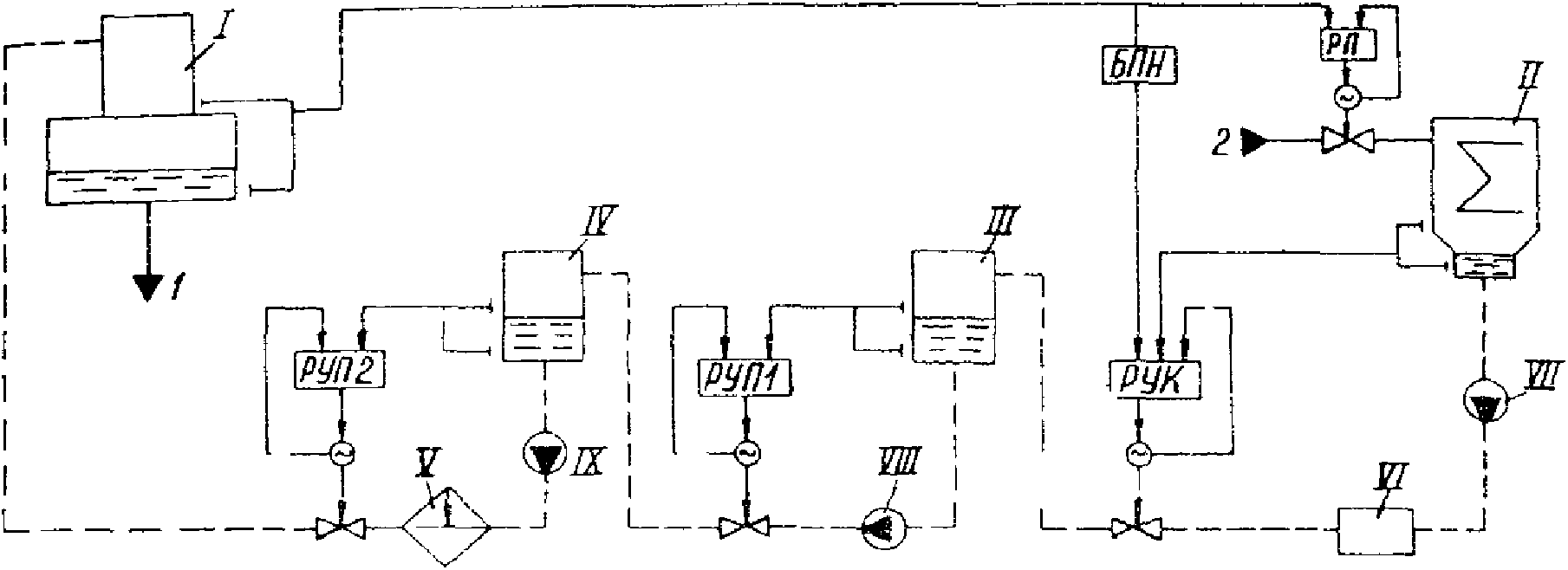

3.2.3.1. Регулятор нормального уровня в традиционной схеме поддерживает заданный уровень в баках-аккумуляторах путем изменения количества обессоленной воды, поступающей в конденсаторы турбины. На блоках 110 — 300 МВт регулятор воздействует на регулирующий клапан нормального добавка, а при полном его открытии — на клапан аварийного (30%) добавка воды в конденсатор; при этом одновременно включается дополнительный насос БЗК. На блоках 500 и 800 МВт предусмотрено два автономных регулятора — нормального уровня в баке, поддерживающие уровень каждый в заданном ему диапазоне и воздействующие на свои клапаны (соответственно нормального и аварийного добавка). От регуляторов нормального и минимального уровней, кроме того, выполнено динамическое (опережающее) воздействие на регулятор уровня в конденсаторе.

Регулятор минимального уровня включается автоматически при снижении уровня в баках-аккумуляторах до 0,62D для блоков КЭС и ТЭЦ мощностью 250 МВт и до 0,72D для блоков ТЭЦ меньшей мощности, при этом включается в работу насос аварийной подпитки энергоблока. После восстановления нормального уровня и полного закрытия клапана аварийной подпитки регулятор минимального уровня отключается.

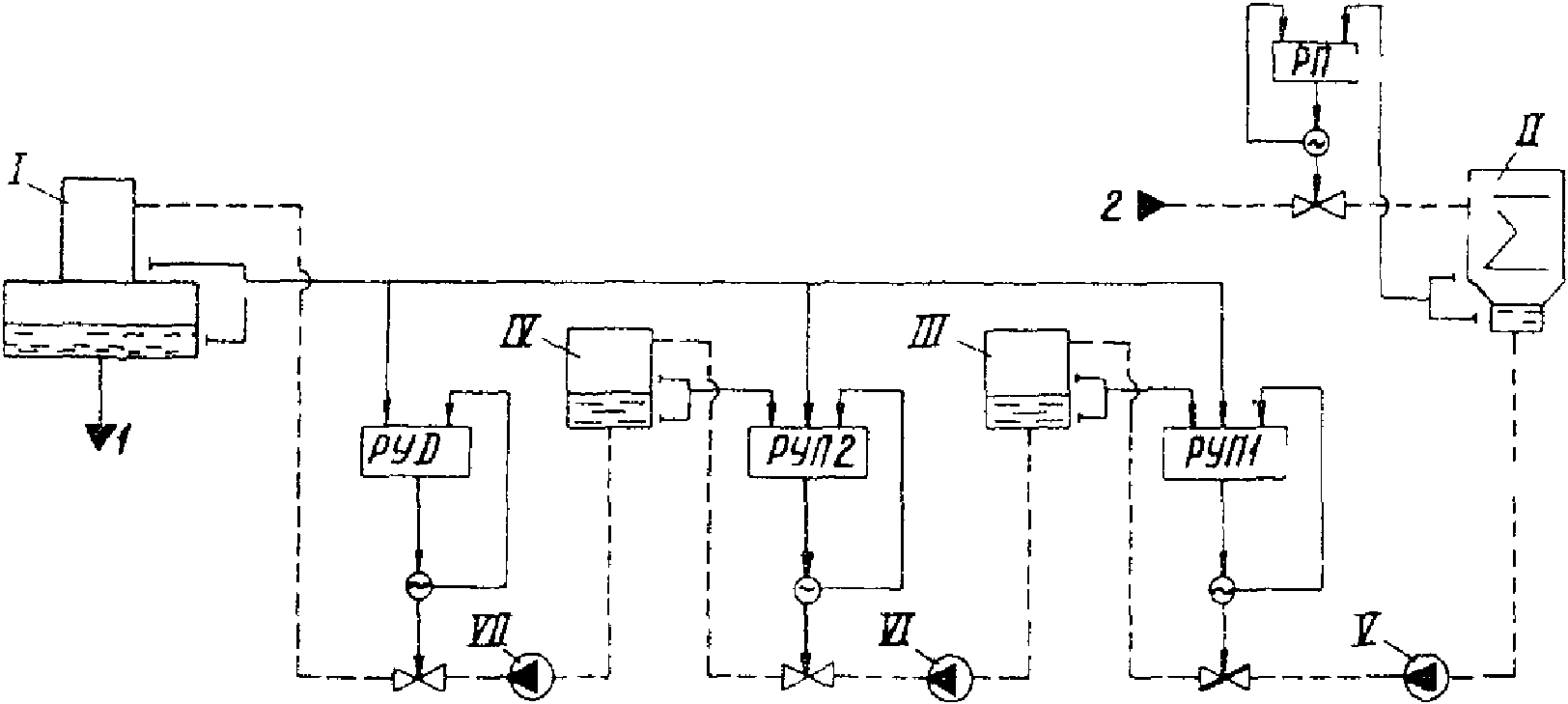

3.2.3.2. На блоках мощностью 500 и 800 МВт с продольными конденсаторами и двумя смешивающими ПНД применена схема регулирования уровня, в которой регуляторы уровней в деаэраторе и смешивающих ПНД получают сигналы по уровню в соответствующем аппарате и воздействуют на регулирующие клапаны на линиях подачи в эти аппараты основного конденсата, а регулятор подпитки получает сигнал по уровню в конденсаторе.

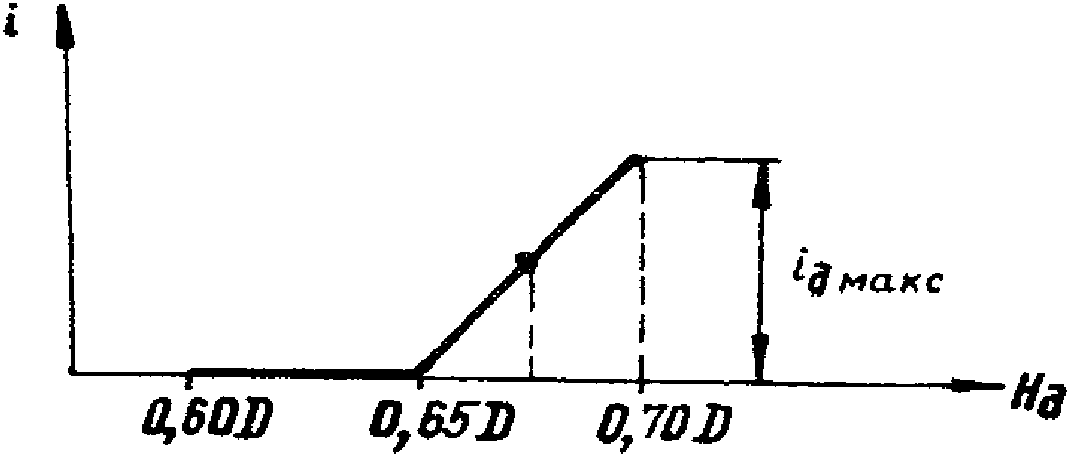

На блоках 500 и 800 МВт для предотвращения переполнения деаэратора при пусках предусмотрено использование клапана (РК-1), установленного после конденсатных насосов на линии вывода воды из цикла. При повышении уровня в баках-аккумуляторах до заданного значения производится дискретное воздействие на открытие этого клапана.

3.2.4. С целью повышения надежности работы деаэраторов разработан ряд мероприятий, отраженных в Типовом решении по защите деаэраторов от 21.08.89.

3.2.4.1. Уровень в деаэраторных баках всех блоков КЭС и ТЭЦ мощностью 250 МВт (при объеме бака 100 м3) на номинальной нагрузке поддерживается (0,65 +/- 0,03)D, на блоках ТЭЦ — (0,75 +/- 0,03)D.

3.2.4.2. При повышении уровня в деаэраторном баке до 0,62D на КЭС и 0,72D на ТЭЦ закрываются задвижки на линиях аварийного добавка в конденсатор или вакуумный деаэратор.

3.2.4.3. При достижении уровня в деаэраторном баке 0,7D на КЭС и 0,8D на ТЭЦ закрываются задвижки на линиях нормального добавка.

3.2.4.4. При достижении уровня в деаэраторе 0,9D защитой отключается блок без выдержки времени и с выдержкой времени 3 с отключаются все конденсатные насосы последней ступени, а на блоках ТЭЦ также все насосы, подающие воду в деаэратор от других источников.

3.2.4.5. На блоках до 300 МВт линия перелива должна быть выполнена в соответствии с требованиями Приложения 3 и реализованы следующие мероприятия:

• отметка входного сечения линии перелива должна быть снижена до 0,6D для КЭС и 0,7D для ТЭЦ;
• блокировка, действующая на открытие задвижки на линии перелива, должна быть выполнена при повышении уровня в деаэраторе до 0,85D и на закрытие — при снижении до 0,8D.

3.2.4.6 Для тех же блоков без использования линии перелива:

• необходимо, чтобы регулятор уровня в конденсаторе, а на ТЭ и регуляторы расхода воды в деаэратор от испарителей, бойлеров и других источников имели ограничение с нелинейным воздействием по уровню в деаэраторе (Приложение 4);
• при повышении уровня в деаэраторе выше 0,8D в результате действия импульсной команды закрывается последняя по ходу конденсата задвижка перед деаэратором.

Для блоков 500 и 800 МВт:

3.2.4.7. При использовании линии перелива последняя должна быть приведена в работоспособное состояние (Приложение 3). Открытие перелива осуществляется при уровне 0,85D, а закрытие — при 0,8D.

3.2.4.8. На блоках с поперечными конденсаторами регулятор уровня в конденсаторе должен иметь ограничение с нелинейным воздействием по уровню в деаэраторе (Приложение 4).

3.2.4.9. На блоках с продольными конденсаторами регулирование уровней в аппаратах осуществляется на подводе конденсата в аппарат, при этом на регуляторы уровня в смешивающих подогревателях подается дополнительный сигнал по уровню в деаэраторе (Приложение 5).

3.2.4.10. При достижении уровня в деаэраторе 0,7D или отключении всех питательных насосов регулирующий клапан, последний по ходу на линии основного конденсата перед деаэратором, закрывается.

3.2.4.11. При достижении уровня в деаэраторе 0,75D или отключении всех питательных насосов задвижка на линии основного конденсата (последняя по ходу перед деаэратором) закрывается. После закрытия задвижки закрыть РК на подводе пара в деаэратор.

3.2.4.12. При росте давления в деаэраторе выше 0,75 МПа (7,5 кгс/см2) или отключении всех питательных насосов регулирующие клапаны на линиях подачи греющего пара в деаэратор закрываются.

3.2.4.13. При отключении всех питательных насосов задвижки на линиях подачи пара в деаэратор от КСН и растопочного расширителя закрываются.

3.2.5. Для блоков 110 — 800 МВт, в тепловых схемах которых питание деаэраторов паром выполнено от основного и резервного отборов турбины, для поддержания давления пара перед РК деаэратора в требуемых пределах предусматриваются переключения по блокировке источников питания паром деаэратора: при понижении давления в основном отборе турбины деаэратор переводится на питание паром от резервного отбора, а при понижении давления в резервном отборе — на коллектор собственных нужд. При сбросах нагрузки до холостого хода предусмотрен непосредственный перевод по блокировке питания деаэратора паром с основного отбора турбины на резервный источник.

Для блоков 180, 215 МВт питание паром деаэратора в условиях нормальной эксплуатации производится от одного (четвертого) отбора турбины помимо РДД. При сбросе нагрузки пароснабжение деаэратора автоматически переводится на резервный источник через РДД.

На большинстве блоков 500 и 800 МВт питание паром деаэратора при сбросе нагрузки автоматически переводится с отбора турбины на пуско-сбросное устройство собственных нужд.

3.2.6. При отклонениях основных параметров деаэрационной установки от заданных значений оператор энергоблока оповещается светозвуковой сигнализацией, а также другими способами: принудительным выводом информации на черно-белый телеэкран, изменением цвета показаний параметров на цветных ЭЛИ и т.п.

3.2.6.1. Уставка сигнализации по уровню в деаэраторном баке принимается при достижении уровня верхней и нижней допустимых границ 0,62D и 0,68D на блоках КЭС и 0,72D и 0,78D на блоках ТЭЦ.

3.2.6.2. Уставка сигнализации по давлению пара в деаэраторе принимается 1,07p_{\text{раб}} , при этом светозвуковая сигнализация выводится на оперативный контур блочного (группового) щита управления.

Сигнализация должна быть выполнена в соответствии с Циркуляром № Ц-03-86 «Об оснащении деаэраторов сигнализацией при повышении давления пара» (М.: СПО Союзтехэнерго, 1986).

4.1. Пуск деаэратора проводится одновременно с пуском энергоблока по единой для всех тепловых состояний технологии, основными особенностями которой являются:

4.1.1. Предпусковая деаэрация питательной воды паром от постороннего источника с выводом деаэратора на атмосферный режим 0,12 — 0,15 МПа (1,2 — 1,5 кгс/см2).

Примечание. При пусках энергоблока из горячего состояния с сохранением давления в деаэраторах режим деаэрации устанавливается в соответствии с остаточным давлением среды в деаэраторе, если такой режим обеспечивается по условиям тепловой перегрузки деаэратора. В противном случае давление в деаэраторах снижается до 0,12 — 0,15 МПа (1,2 — 1,5 кгс/см2) в процессе подпитки баков-аккумуляторов до нормального уровня.

4.1.2. Максимальное использование выпара из Р-20 для питания паром деаэраторов при работе прямоточного котла на сепараторном режиме.

4.1.3. Перевод питания деаэратора паром от отбора турбины при минимальном давлении в отборе, обеспечивающим режим деаэрации в деаэраторе.

Примечания. 1. На энергоблоках 180 и 215 МВт, где питание паром деаэратора производится от одного отбора без регулирующего клапана, перевод питания на отбор производится при нагрузке энергоблока 50\%N_{\text{ном}} . 2. На энергоблоках 500 МВт, где питание паром деаэратора и ПТН производится от одного отбора турбины, в целях упрощения пусковых операций перевод питания деаэратора на пар отбора турбины производится одновременно с переводом на этот отбор ПТН при нагрузке энергоблока 55 - 60\%N_{\text{ном}} .

4.2. Для обеспечения предпусковой деаэрации организуется вспомогательный контур рециркуляции питательной воды, в котором в зависимости от схемы энергоблока используются сливные насосы ПНД бустерные (предвключенные) насосы питательных насосных агрегатов или конденсатные насосы.

4.3. На энергоблоках с барабанными котлами включение деаэратора в работу для подпитки котлов производится в период их растопки при пусках из холодного состояния (температура барабана котла не более 75 °C) и при пусках из горячего состояния (после простоя энергоблока менее 10 ч).

При пусках энергоблока из промежуточных тепловых состояний включение деаэратора в работу производится после исчерпания пропускной способности общестанционного коллектора питательной воды (либо перемычки от соседнего блока). До этого момента в деаэраторе поддерживается атмосферный режим при закрытых подводах воды в деаэрационную колонку.

4.4. При заполнении прямоточного котла водой и последующей прокачке давление в деаэраторах поддерживается на уровне 0,12 — 0,15 МПа (1,2 — 1,5 кгс/см2), при этом расход питательной воды не должен превышать значений, указанных в местных инструкциях.

При необходимости во избежание срыва деаэрации прокачку воды следует проводить раздельно по потокам котла.

4.5 Перевод питания деаэраторов на пар от Р-20 в схемах с прямоточными котлами производится:

4.5.1. На энергоблоках 150 и 200 МВт — после подключения пароперегревателя котла и достижения температуры свежего пара перед ГПЗ-2 260 °C.

4.5.2 На дубль-блоках 250 и 300 МВт:

• при пусках из холодного и неостывшего состояния — после окончания прогрева системы промперегрева;
• при пусках из горячего состояния — после розжига котла и установления растопочного расхода топлива.

4.5.3. На моноблоках 250 и 300 МВт, дубль-блоках 300 МВт, пускаемых по моноблочной схеме, энергоблоках 500 и 800 МВт:

• при пусках из холодного состояния — при температуре t_{\text{в}}\prime_{\text{з}} = 260 \div 270°C ;
• при пусках из неостывшего состояния — при температуре t_{\text{в}}\prime_{\text{з}} = 200 \div 210°C ;
• при пусках из горячего состояния — после розжига котла и установления растопочного расхода топлива.

Примечание. При подключении деаэратора к растопочному расширителю давление в расширителе должно составлять 0,4 — 0,5 МПа (4 — 5 кгс/см2).

4.6. После перевода деаэратора на питание паром от Р-20 в целях максимальной утилизации тепла выпара расширителя РДД открывается полностью, давление в деаэраторе при этом возрастает пропорционально изменению давления в Р-20, но не выше номинального, что достигается путем выбора уставки задатчиком РДД на уровне номинального значения.

4.7. Перед выводом котла (или его корпуса на дубль-блоке) на прямоточный режим и при снижении давления в Р-20 до 0,3 — 0,5 МПа (3 — 5 кгс/см2) питание паром деаэратора отключается от Р-20 и переводится:

• на дубль-блоках 150, 200, 250 и 300 МВт — на пар от резервного источника;
• на дубль-блоках 300 МВт, пускаемых по схеме моноблока, моноблоках 250, 300 и 800 МВт — на основной отбор турбины.

4.8. Последующий перевод питания деаэраторов дубль-блоков 150, 200, 250 и 300 МВт, а также моноблоков 110 и 500 МВт на отборы турбины производится:

• на блоках 110 МВт при нагрузке 30 — 40 МВт — на основной отбор;
• на блоках 150, 180, 185, 200, 215 МВт при нагрузке 60 — 70 МВт — на основной отбор;
• на блоках 250 и 300 МВт при нагрузке 60 — 70 МВт — на третий отбор, а при нагрузке 110 — 120 МВт — на четвертый отбор турбины;
• на блоках 500 МВт при нагрузке 280 — 300 МВт — на четвертый отбор турбины одновременно с переводом питания ПТН на этот же отбор.

4.9. При работе энергоблоков 110, 150, 200, 250, 300 МВт в регулировочном диапазоне нагрузок давление в деаэраторе поддерживается номинальным за счет последовательного использования основного и резервного отборов турбины.

Кроме того, для деаэраторов энергоблоков 110 — 800 МВт предусматривается режим работы со скользящим давлением, при этом давление в деаэраторе определяется температурой основного конденсата за последним ПНД и соответствует значениям, приведенным в таблице.

Температура основного конденсата перед деаэратором, °C	Давление в деаэраторе, МПа (кгс/см2)	Температура насыщения в деаэраторе, °C
110 — 115 (включит.)	0,24 (2,4)	125
Свыше 115 до 120	0,28 (2,8)	130
-«- 120 -»- 125	0,32 (3,2)	135
-«- 125 -»- 130	0,37 (3,7)	140
-«- 130 -»- 135	0,42 (4,2)	145
-«- 135 -»- 140	0,49 (4,9)	150
-«- 140 -»- 145	0,55 (5,5)	155
-«- 145 -»- 150	0,63 (6,3)	160
-«- 150 -»- 155	0,70 (7,0)	164

4.10. При плановых остановах энергоблоков давление в деаэраторах поддерживается постоянным за счет последовательного переключения на другие источники (резервный отбор, коллектор собственных нужд) либо снижается пропорционально снижению давления в основном отборе турбины. В последнем случае блокировки по переключению источников пара на деаэратор выводятся из работы.

5.1. Убедиться путем наружного осмотра в том, что все оборудование деаэрационной установки, включая арматуру и ее приводы, находится в исправном состоянии, все ремонтные работы окончены, наряды закрыты, ремонтный персонал удален, инструмент и посторонние предметы убраны, временные заглушки на трубопроводах удалены, обеспечена чистота и освещение оборудования.

5.2. Убедиться в том, что люки на баках-аккумуляторах закрыты, все болты на арматуре и фланцах затянуты. Проверить, что водоуказательные стекла и их ограждения находятся в исправном состоянии, а водомерные краны — в рабочем положении.

5.3. Проверить исправность предохранительных клапанов деаэраторов: убедиться в отсутствии заеданий, в плотности посадки импульсных клапанов, в надежном креплении грузов на рычагах и наличии пломб на них.

5.4. Дать заявку на сборку электрических схем питания приводов запорно-регулирующей арматуры и контрольно-измерительных приборов. Ключи управления арматуры поставить в положение «Дистанционно».

Проверить исправность дистанционного управления арматурой.

Опробовать работу задвижки на линии перелива бака-аккумулятора и последней по ходу среды задвижки на линии основного конденсата перед деаэратором.

Опробовать работу РДД.

5.5. Проверить наличие и исправность контрольно-измерительных приборов, включить их в работу.

5.6 Убедиться в том, что закрыты следующие задвижки:

• на линиях опорожнения и перелива баков-аккумуляторов;
• на линиях подвода пара в деаэрационные колонки от отборов турбин, резервных источников, расширителя Р-20, а также регулирующего клапана деаэратора;
• на линиях подачи пара на уплотнения и эжекторы турбины (для энергоблоков с паровыми эжекторами);
• на линии от узла впрысков котла;
• на линиях дренажа ПВД на деаэраторы;
• на линии отсоса пара от штоков клапанов турбины на деаэратор;
• на подводах добавка химически обессоленной вода в конденсаторы турбины;
• на отводе выпара из деаэрационных колонок на утилизацию тепла этого выпара;
• на линии обвода конденсата помимо охладителей выпара.

5.7 Открыть:

• задвижку на линии основного конденсата, последнюю по ходу перед деаэратором;
• задвижки на линиях выпара из деаэрационных колонок в атмосферу;
• задвижки до и после охладителей выпара по основному конденсату, на отводе дренажа после охладителя.

5.8 Подготовить к работе в соответствии с местными инструкциями:

• схему и оборудование регенеративной установки основной турбины;
• схему и оборудование питательной установки;
• схему подпитки энергоблока от БЗК.

5.9. Выполнить проверку защит, блокировок и сигнализации деаэрационной установки, после чего восстановить схему в соответствии с пп. 5.6 и 5.7. При заполнении деаэратора водой сверить показания вторичного прибора на БЩУ с уровнем по стеклу бака.

5.10. Прогреть и поставить под давление резервный источник питания паром деаэраторов (общестанционную магистраль, коллектор собственных нужд и т.п.).

6.1 Вывод деаэратора на атмосферный режим

6.1.1 Прогреть систему трубопроводов подачи пара к деаэраторам до РК РДД, для чего:

• собрать схему дренажей для прогрева паропроводов;
• открыть на 1,5 — 2,0 оборота задвижку на подаче пара к деаэратору от резервного источника и прогреть паропроводы в течение 10 — 15 минут;
• открыть полностью задвижку на подаче пара к деаэратору.

6.1.2. Заполнить деаэратор обессоленной водой до минимального уровня для проведения предпусковой деаэрации.

Для схем с клапаном регулятора уровня, установленном на трубопроводе нормального добавка обессоленной воды из БЗК в конденсатор:

• включить в работу насос нормального добавка и заполнить конденсатор обессоленной водой;
• включить в работу регулятор уровня в конденсаторе;
• включить в работу конденсационные насосы и заполнить деаэратор водой (для схем с поверхностными ПНД);
• включить в работу КЭН-1 и начать заполнение смешивающих подогревателей; по мере заполнения смешивающих подогревателей включить в работу регуляторы уровня в них, сливные насосы и заполнить деаэратор водой.

Для схем с клапаном регулятора уровня в деаэраторе, установленным после конденсатных насосов в схеме основного конденсата:

• включить регулятор уровня в конденсаторе и заполнить конденсатор обессоленной водой из БЗК;
• включить конденсатные насосы, регуляторы уровней смешивающих подогревателей и деаэратора и заполнить деаэратор водой.

6.1.3. При заполнении бака-аккумулятора проконтролировать заполнение водой питательных насосов до их напорных задвижек.

6.1.4. После заполнения баков-аккумуляторов до минимального уровня (1/2 нижнего водоуказательного стекла) отключить регулятор уровня в деаэраторе, закрыть клапан регулятора уровня и закрыть задвижку на линии добавка воды в конденсатор.

Примечание. При неплотном клапане регулятора уровня после конденсатных насосов дополнительно закрыть задвижку на линии основного конденсата за клапаном регулятора уровня.

6.1.5. Собрать схему вспомогательного контура рециркуляции питательной воды в соответствии с п. 4.2.

Включить в работу насос контура рециркуляции.

Примечание. Предпусковая деаэрация воды на блоках 500 МВт, проводимая при использовании бустерных насосов ПТН, совмещается с прогревом ПТН при его работе на промежуточной частоте вращения. Расход воды по линии рециркуляции бустерных насосов устанавливается равным 500 \div 600\text{т}/\text{ч} .

6.1.6. Открыть на 15 — 20% по УП регулирующий клапан РДД и подать пар в деаэрационную колонку. При установке двух РК использовать сначала клапан малого сечения.

При включении деаэраторов по пару не допускать гидравлических ударов в деаэрационных колонках, при их возникновении уменьшить подачу пара в деаэраторы прикрытием РК РДД.

Прогрев вести таким образов, чтобы скорость повышения температуры питательной воды за деаэраторами составляла не более 1,0 °C/мин.

Закрыть дренажи на трубопроводах подвода пара к деаэратору.

6.1.7. После повышения температуры воды в баке-аккумуляторе до 104 — 110 °C включить в работу регулятор давления пара в деаэраторе на поддержание атмосферного режима деаэрации 0,12 — 0,15 МПа (1,2 — 1,5 кгс/см2), для деаэраторов ДП-800 — 0,15 МПа (1,5 кгс/см2).

6.1.8. Заполнить бак-аккумулятор водой до нормального уровня в соответствии с п. 6.1.2.

В процессе заполнения баков-аккумуляторов колебание давления в деаэраторе не должно быть более 0,01 МПа (0,1 кгс/см2) от уставки регулятора.

Примечание. При заполнении баков-аккумуляторов расход конденсата в каждую колонку не должен превышать:

• для колонок ДП-320, ДП-400 — 100 — 120 т/ч;
• для колонок ДП-500 (пленочного типа) — 150 т/ч;
• для колонок ДП-500, ДП-800, ДП-1000 и выше — не более 15% ее номинальной производительности.

6.1.9. После заполнения баков-аккумуляторов до нормального эксплуатационного уровня включить регулятор уровня в деаэраторе.

Примечание. Проверить работу регуляторов уровня в конденсаторе и деаэраторе. Если уровень в деаэраторе продолжает повышаться, закрыть задвижку на линии подачи воды из БЗК в конденсаторы турбины и задвижку за последним по ходу конденсата регулятором уровня.

6.1.10. После окончания предпусковой деаэрации при содержании кислорода в питательной воде не более 10 мкг/кг закрыть задвижку на вспомогательном контуре предпусковой деаэрации, а в схемах с использованием сливных насосов ПНД предварительно остановить сливной насос.

6.2 Подъем давления в деаэрационной установке при пуске энергоблоков с барабанными котлами

6.2.1. При пусках из холодного и других тепловых состояний давление в деаэраторе после предпусковой деаэрации поддерживать на уровне 0,12 — 0,15 МПа (1,2 — 1,5 кгс/см2) вплоть до перевода деаэратора на питание паром от отбора турбины.

6.2.2. При нагрузке турбины 30 — 35% номинальной перевести питание деаэратора на основной отбор турбины, для чего:

• убедиться в том, что дренажи на трубопроводе основного отбора открыты и трубопровод прогрет;
• закрыть задвижку на трубопроводе подвода пара к деаэратору от резервного источника; открыть поэтапно задвижку на основном отборе турбины; закрыть дренажи на трубопроводе основного отбора;
• установить регулятору уставку, соответствующую номинальному значению давления в деаэраторе.

6.2.3. При нагружении энергоблока контролировать нагрев воды в деаэраторе, температура воды после деаэратора должна быть на 10 — 15 °C выше температуры конденсата, поступающего в деаэрационные колонки.

6.2.4. При повышении давления в деаэраторе до номинального (при N = 65 \div 75\text{МВт} для турбин 110 МВт, при N = 135 \div 140\text{МВт} для турбин 150 МВт и при N = 150 МВт для турбин 200 МВт) убедиться в том, что клапан РДД вступил в работу.

Включить в работу блокировки по понижению давления пара в отборах турбины.

6.2.5. Перевести выпар деаэратора на использование в технологическом цикле энергоблока (на ПНД, эжекторы и т.п.), открыв соответствующие задвижки и закрыв задвижку на выпаре из деаэратора в атмосферу. Подать пар из деаэратора на уплотнения турбины, закрыв подвод пара от коллектора собственных нужд.

6.3 Подъем давления в деаэрационной установке при пуске энергоблоков с прямоточными котлами

6.3.1. Убедиться в том, что давление в деаэраторах соответствует атмосферному режиму деаэрации 0,12 — 0,15 МПа (1,2 — 1,5 кгс/см2), температура питательной воды на выходе из деаэратора соответствует температуре насыщения при этом давлении, содержание кислорода в воде не превышает 10 мкг/кг, регуляторы давления и уровня в деаэраторе включены в работу.

6.3.2. Сообщить начальнику смены о готовности деаэрационной установки к проведению операций по заполнению котла водой. После начала подачи воды в котел проверить закрытие линии рециркуляции бустерных насосов в деаэратор.

6.3.3. При заполнении котла водой и прокачке воды через котел поддерживать давление в деаэраторах на уровне 0,12 — 0,15 МПа (1,2 — 1,5 кгс/см2). Проконтролировать работу регулятора давления, при исчерпании пропускной способности РК малого сечения должен вступить в работу второй клапан в схеме с двумя установленными РК. Не допускать полного открытия регулирующего клапана (клапанов) РДД, поддерживая номинальное давление пара перед РК и требуемые расходы воды при прокачке. При необходимости перейти на пониточную прокачку воды через котел.

6.3.4. Проследить за уровнем в баках-аккумуляторах, который должен поддерживаться регулятором в пределах +/- 100 мм от номинального уровня. Не допускать резких колебаний расхода питательной воды и колебаний уровня в баках-аккумуляторах.

6.3.5. При выполнении условий, указанных в п. 4.5, перевести питание деаэратора на пар от Р-20, для чего:

• прогреть трубопровод от Р-20 до запорной задвижки к деаэратору;
• открыть задвижку на подводе пара от Р-20 к деаэратору и закрыть задвижку на подводе пара к деаэратору от резервного источника;
• проверить работу РДД при переключении источников пара. Изменить уставку задатчика РДД на поддержание регулятором номинального давления в деаэраторе;
• проконтролировать работу клапана РКС-2 при достижении в расширителе Р-20 давления, равного значению уставки 16 — 18 кгс/см2.

6.3.6. При снижении давления в Р-20 до 0,3 — 0,5 МПа (3 — 5 кгс/см2) деаэратор отключить от Р-20 и перевести его на питание паром от отбора турбины в соответствии с п. 4.7, для чего выполнить следующие операции:

• убедиться, что дренажи на трубопроводе открыты и трубопровод прогрет;
• открыть поэтапно запорную задвижку на отборе турбины;
• закрыть задвижку на трубопроводе от Р-20 к деаэратору.

6.3.7 При переводе питания деаэратора на пар от резервного источника выполнить следующие операции:

• изменить уставку РДД на поддержание давления 0,12 — 0,15 МПа (1,2 — 1,5 кгс/см2), убедиться, что клапан РДД вступил в работу;
• открыть задвижку на подводе пара к деаэратору от резервного источника, проконтролировать давление пара в деаэраторе;
• закрыть задвижку на трубопроводе от Р-20 к деаэратору.

6.3.8. Для энергоблоков 500 МВт отключение питания деаэратора от Р-20 начинать при снижении давления в Р-20 до 0,9 МПа (9 кгс/см2), для чего выполнить следующие операции:

• открыть задвижку на подводе пара к деаэратору от резервного источника;
• закрыть задвижку на подводе пара к деаэратору от Р-20.

6.3.9. В соответствии с п. 4.8 перевести питание деаэраторов, указанных в пункте энергоблоков, на отбор турбины, выполнив операции по п. 6.3.6.

6.3.10. При нагружении энергоблока следить за тем, чтобы температура воды после деаэратора была на 10 — 15 °C выше температуры конденсата, поступающего в деаэрационные колонки. Давление в деаэраторах поддерживать по скользящему графику в зависимости от температуры основного конденсата за последним ПНД.

6.3.11. При повышении давления в деаэраторах до номинального убедиться в том, что клапан РДД вступил в работу. Включить в работу блокировки по понижению давления пара в отборах турбины.

6.3.12. Перевести выпар деаэратора на использование в технологическом цикле энергоблока, открыв соответствующие задвижки и закрыв задвижку на выпаре из деаэратора в атмосферу. Подать пар из деаэратора на уплотнения турбины, закрыв подвод пара от коллектора собственных нужд.

7.1. Управление деаэрационной установкой производится с БЩУ машинистом блока.

7.2. При работе установки должны быть полностью включены авторегуляторы, защиты, блокировки, сигнализация и КИП. Необходимо внимательно следить за показаниями контрольно-измерительных приборов.

При контроле уровня по уровнемеру обращать внимание на запись диаграммы — прямая линия может свидетельствовать об отказе уровнемера. В этом случае следует потребовать от персонала цеха ТАИ проверки работы прибора.

7.3. При работе деаэрационной установки контролировать давление пара и температуру деаэрированной воды в баке-аккумуляторе. Для контроля соответствия между давлением и температурой у машиниста блока должен быть график (таблица) зависимости температуры насыщения от давления.

7.3.1. В нормальных рабочих условиях давление в деаэраторе должно поддерживаться регулятором на номинальном уровне с отклонениями не более +/- 0,01 МПа (0,1 кгс/см2) при наличии запаса по регулированию.

При работе в режиме скользящего давления давление в деаэраторе должно поддерживаться в соответствии с указаниями таблицы п. 4.9, при этом скорость изменения давления в деаэраторе не должна превышать 0,01 МПа/мин (0,1 кгс/см2/мин).

7.3.2. При снижении нагрузки блока проследить за срабатыванием блокировок переключения питания деаэратора паром на источник с более высоким давлением, если деаэратор работает при постоянном давлении пара.

Проконтролировать автоматический перевод конденсата греющего пара ПВД на нижестоящий подогреватель либо конденсатор. При необходимости выполнить этот перевод с БЩУ.

7.3.3. На блоках 500 и 800 МВт, у которых регуляторы давления в деаэраторе снабжены двумя клапанами с разными проходными сечениями, следить, чтобы при нагрузках, близких к номинальной, давление в деаэраторе поддерживалось клапаном с меньшим проходным сечением, а при низких нагрузках или отключенных ПНД-4 и ПНД-5 — клапаном с большим проходным сечением.

7.4. При работе деаэрационной установки контролировать уровень воды в баках-аккумуляторах.

7.4.1. Уровень воды в баках-аккумуляторах должен поддерживаться регулятором уровня, воздействующим на подачу воды из БЗК в конденсатор либо на подвод конденсата в деаэратор. Колебания уровня при включенном регуляторе не должны превышать +/- 100 мм.

7.4.2. При двух баках-аккумуляторах необходимо следить за тем, чтобы разность уровней в баках не превышала 300 мм. В случае превышения указанной разницы выявить причину и принять меры для восстановления нормального уровня, такие как обеспечение симметричности подводов и отводов потоков в деаэратор, плотность задвижек на линиях перелива и прочие.

7.4.3. Не реже одного раза в смену производить продувку водоуказательных стекол и сверять их показания со сниженным уровнемером на БЩУ. В случае разницы в показаниях потребовать от персонала цеха ТАИ проверки сниженного уровнемера.

7.5. При отклонениях уровня воды в баке или давления в деаэраторе от нормальных выяснить и устранить причину нарушения в работе деаэратора согласно разд. 9.

7.5.1. При быстром повышении уровня в деаэраторе до аварийного из-за нарушения баланса подвода и отвода воды из деаэратора выполнить следующие операции:

• проконтролировать открытие арматуры на линии аварийного слива из бака-аккумулятора. При необходимости выполнить эту операцию с БЩУ;
• одновременно закрыть регулирующий клапан на линии основного конденсата и клапан регулятора давления в деаэраторе до восстановления уровня до номинального;
• при продолжающемся повышении уровня отключить конденсатные насосы и остановить блок.

7.5.2 При быстром (аварийном) повышении давления в деаэраторе выполнить следующие операции:

• отключить РДД и закрыть полностью регулирующий клапан;
• закрыть дроссельные клапаны Др-2 на подводе пара от аппаратов котла к Р-20, если повышение давления в деаэраторе произошло в период пуска блока и Р-20 подключен по пару к деаэратору;
• отключить последние по ходу среды конденсатные насосы, одновременно дать команду на закрытие арматуры на трубопроводах пара и воды, поступающей в деаэратор.

Если, несмотря на принятые меры, произошло срабатывание предохранительных клапанов деаэратора, проконтролировать их своевременное закрытие, проверить уровень в деаэраторе, выяснить и устранить причину повышения давления в деаэраторе, восстановить схему и включить конденсатные насосы в работу, отрегулировать давление в деаэраторе, после чего включить в работу регулятор давления.

7.6. Контролировать нагрев основного конденсата в деаэрационной колонке, значение которого должно быть не менее 10 °C по условиям вентиляции колонки.

7.7. Не допускать появления гидравлических ударов в деаэрационной колонке. В случае их возникновения или вибрации деаэратора выполнить мероприятия, указанные в п. 9.2.

7.8. Не допускать выброса воды по линии выпара, для чего уменьшить расход выпара либо снизить при необходимости расход основного конденсата, поступающего в колонку.

7.9. При работе деаэрационной установки не реже двух раз в смену производить отбор проб воды из баков для определения содержания в ней кислорода, которое не должно превышать 10 мкг/кг. Сверять показания прибора, регистрирующего O_{2} в питательной воде, с данными химического анализа.

При ухудшении качества деаэрированной воды выяснить и устранить причину неудовлетворительной работы деаэратора согласно п. 9.1.

7.10. Периодически по графику (но не реже одного раза в шесть месяцев) производить проверку предохранительных клапанов на линии подачи греющего пара в деаэратор в соответствии с «Инструкцией по эксплуатации, порядку и срокам проверки предохранительных устройств, сосудов, аппаратов и трубопроводов тепловых электростанций» (М.: СПО Союзтехэнерго, 1981). После настройки предохранительные клапаны должны быть опломбированы в рабочем положении.

7.11. Сведения обо всех изменениях в режиме работы деаэрационной установки и обо всех замечаниях записывать в оперативный журнал.

7.12 Эксплуатация деаэрационной установки не допускается в следующих случаях:

• при неисправности предохранительных клапанов;
• при неисправности контрольно-измерительных приборов давления и уровня на БЩУ;
• при появлении трещин, выпучин, утонений стенок, течи в сварных швах;
• при давлении, превышающем допустимое;
• при возникновении пожара, угрожающего деаэратору.

Плановый останов деаэрационной установки производится только одновременно с остановом энергоблока.

8.1. Прогреть паропроводы подачи пара от резервного источника к вспомогательному оборудованию, питающемуся паром от деаэратора (уплотнения и эжекторы главной турбины и приводных турбин, эжекторы турбовоздуходувок и т.п.).

8.2. Перевести питание вспомогательного оборудования (п. 8.1) на резервный источник пара.

8.3 Перевести выпар деаэратора в атмосферу.

8.4. Проверить работоспособность блокировок, переключающих источники питания паром деаэраторов при снижении нагрузки энергоблока.

8.5. При разгружении энергоблока поддерживать в деаэраторах постоянное давление регулятором давления, проследить за переводом по блокировке питания деаэратора на вышестоящий отбор турбины или резервный источник.

8.6. Проследить за отключением от деаэратора дренажа греющего пара ПВД, при необходимости перевести дистанционно дренаж ПВД с деаэратора на конденсатор.

8.7. Перед остановом турбины закрыть задвижку на линии пара от штоков клапанов турбины на деаэратор.

8.8. При снижении нагрузки на энергоблоке контролировать работу регулятора уровня в деаэраторе, поддерживать уровень постоянным.

8.9. После отключения котла и останова питательных насосов закрыть регулирующий клапан РДД и запорную задвижку на паропроводе греющего пара к деаэратору.

Если после останова питательных насосов остаются в работе конденсатные насосы турбины, закрыть задвижку на линии основного конденсата после последнего ПНД.

8.10. Отключить регулятор уровня в деаэраторах и прекратить поступление в деаэраторы каких-либо потоков. Уровень в баках-аккумуляторах должен оставаться постоянным. Закрыть выпар деаэратора в атмосферу.

8.11. При работе деаэратора в период разгружения энергоблока на скользящем давлении с началом снижения нагрузки отключить регулятор давления в деаэраторе, при этом РК регулятора оставить в прежнем положении и в дальнейшем на него не воздействовать. Дальнейшие операции по останову деаэратора выполнить в соответствии с пп. 8.1 - 8.3, 8.6 - 8.10.

8.12. При кратковременном останове энергоблока деаэрационную установку оставить в работе, поддерживая давление в деаэраторе регулятором на прежнем уровне.

При этом задвижка на линии основного конденсата за последним ПНД должна быть закрыта, задвижка на выпаре из деаэратора в атмосферу открыта на 1 — 2 оборота.

8.13. При останове энергоблока на длительное время или для проведения ремонтных работ, требующих опорожнения деаэраторов, открыть полностью выпар деаэратора в атмосферу, расхолодить деаэраторы до температуры 100 °C и поэтапно слить воду из деаэраторов через линии опорожнения.

8.14. Вывод в ремонт деаэрационной установки производить только на остановленном энергоблоке по оформленному наряду-допуску на проведение ремонтных работ.

8.15. До начала ремонта начальник смены должен выполнить следующие мероприятия, обеспечивающие безопасность выполнения ремонтных работ:

8.15.1 Убедиться в том, что деаэратор освобожден от пара и воды.

8.15.2. Обеспечить надежное отключение деаэратора от всех возможных источников по пару и воде.

Электрические схемы приводов задвижек должны быть разобраны, вся отключающая арматура должна быть заперта на цепи с замком и на ней должны быть вывешены плакаты с надписью «Не открывать — работают люди». Арматура на выпаре в атмосферу должна быть открыта полностью.

8.15.3. На трубопроводах подвода среды к деаэратору от посторонних источников установить заглушки с хорошо видимыми хвостовиками.

8.16. В зоне ремонта деаэрационной установки должны находиться противопожарные устройства и приспособления согласно нормам и правилам противопожарной безопасности.

8.17. Деаэраторы с ребрами жесткости через 50 тыс. ч эксплуатации должны проходить проверку по состоянию швов приварки ребер жесткости, сварных соединений обечаек и углового шва приварки деаэрационных колонок к баку, который также подлежит проверке и в деаэраторах без ребер жесткости.

Неисправность	Причина неисправности	Способ устранения
9.1. Повышение содержания кислорода в деаэрированной воде свыше 10 мкг/кг	9.1.1. Неправильно определена концентрация кислорода в пробе 9.1.2. Недостаточный расход выпара 9.1.3. Высокое содержание кислорода в основном конденсате, поступающем в деаэрационную колонку, а также в конденсате и дренажах, направленных в бак-аккумулятор 9.1.4. Неудовлетворительная вентиляция деаэрационной колонки при заданном значении давления в деаэраторе:	9.1.1. Выполнить повторный (контрольный) химический анализ. Проверить правильность выполнения химических анализов; правильность отбора пробы, ее температуру, расход воздуха; плотность трубной системы охладителя пробы 9.1.2. Проверить достаточность открытия вентиля на линии выпара. В случае утилизации тепла выпара в схеме блока направить его в атмосферу. Если содержание кислорода в деаэрированной воде соответствует норме, оставить открытым выпар в атмосферу 9.1.3. Выявить места присосов, устранить причины неплотностей
	температура основного конденсата за последним ПНД близка к температуре насыщения при номинальном давлении в деаэраторе недостаточный расход пара в колонку при полном открытии РК РДД 9.1.5. Тепловая перегрузка деаэратора (большая разность температур насыщения в деаэраторе и поступающего конденсата):	Снизить температуру основного конденсата открытием байпаса по воде последнего по ходу ПНД либо прикрытием паровой задвижки к нему Повысить давление в источнике греющего пара. При необходимости перейти на питание от более высокого отбора или от коллектора собственных нужд
9.2.	в пусковых режимах в регулировочном диапазоне при отключении ПНД 9.1.6. Неравномерная подача основного конденсата, вызванная неустойчивой работой регулятора уровня в конденсаторе или в деаэраторе (в зависимости от схемы регулирования) 9.1.7. Колебания давления в деаэраторе, вызванные неустойчивой работой РДД 9.1.8. Большая скорость изменения нагрузки блока в нестационарных процессах при работе деаэратора по скользящему графику давления 9.1.9. Неисправность деаэрационной колонки 9.2.1. Тепловая перегрузка	Уменьшить расход питательной воды Повысить температуру поступающего конденсата. Если это невозможно (ПНД в ремонте), то следует разгрузить блок или работать с пониженным давлением в деаэраторе 9.1.6. Проверить работу регулятора уровня в конденсаторе или в деаэраторе (в зависимости от схемы регулирования), при необходимости перейти на работу по байпасу клапана 9.1.7. Проверить работу РДД; при необходимости перейти на дистанционное управление клапаном РДД 9.1.8. Уменьшить скорость повышения или снижения нагрузки блока или работать с номинальным давлением в деаэраторе 9.1.9. Если режимными мероприятиями не удастся снизить содержание кислорода в деаэрированной воде, провести экспресс-испытания деаэратора согласно «Методическим указаниям по испытаниям деаэраторов повышенного давления» (М.: СПО Союзтехэнерго, 1982). По результатам испытаний решить вопрос о необходимости вывода деаэратора в ремонт или его реконструкции 9.2.1. Проверить температуру
Гидравлические удары в деаэраторе	деаэратора вследствие низкой температуры конденсата, поступающего в колонку 9.2.2. Гидравлическая перегрузка деаэратора 9.2.3. Повреждение внутренних устройств деаэрационной колонки 9.2.4. Завышенный расход выпара деаэратора	конденсата за ПНД. В случае невозможности ее повышения уменьшить расход конденсата путем разгрузки блока. При необходимости снизить давление в деаэраторе 9.2.2. Снизить расход основного конденсата путем разгрузки блока 9.2.3. При невозможности устранить гидравлические удары режимными мероприятиями остановить блок и вывести деаэратор в ремонт 9.2.4. Прикрыть задвижку на линии выпара
9.3. Понижение давления в деаэраторе при работе	9.3.1. Снижение давления греющего пара	9.3.1. Перейти на питание деаэратора паром от отбора с более высоким потенциалом или от резервного источника
регулятора на поддержание постоянного давления	9.3.2. Нарушение в работе РДД: механические повреждения, заедания РК неисправность в цепях автоматики 9.3.3. Резкое понижение температуры основного конденсата, поступающего в деаэратор 9.3.4. Резкое увеличение расхода основного конденсата из-за неудовлетворительной работы регуляторов уровня в конденсаторе или деаэраторе	Расходить клапан. Если клапан заклинен, привести нагрузку блока в соответствие с положением клапана и потребовать останова энергоблока для ремонта РК. Энергоблок должен быть остановлен в период, определяемый главным инженером электростанции Перейти на дистанционное управление регулирующим клапаном. Выяснить и устранить причину неудовлетворительной работы регулятора 9.3.3. Проверить работу системы регенерации низкого давления (открытие задвижек на трубопроводах греющего пара, уровень конденсата в подогревателях, открытие обратных клапанов на отборах). Принять меры к восстановлению нормальной работы ПНД 9.3.4. Ограничить подачу конденсата в колонку. Перейти на дистанционное управление клапанами регуляторов уровня в конденсаторе или деаэраторе
9.4. Повышение давления в деаэраторе	9.4.1. Нарушения в работе РДД: увеличенный нерегулируемый пропуск пара через неплотности клапана (клапан закрыт) механические повреждения, заедания РК неисправность в цепях автоматики 9.4.2. Попадание в деаэратор «пролетного» пара через трубопровод сброса дренажа из ПВД 9.4.3. Повышение температуры основного конденсата	Снизить нагрузку блока или температуру основного конденсата Снизить давление в деаэраторе до номинального за счет частичного закрытия запорной арматуры на источнике греющего пара. Если устранить причину заедания клапана не удается, энергоблок должен быть остановлен по указанию главного инженера Перейти на дистанционное управление регулирующим клапаном. Выяснить и устранить причину неудовлетворительной работы регулятора 9.4.2. Проверить работу регуляторов уровня конденсата в первом по ходу питательной воды ПВД. При необходимости перейти на ручное управление клапаном регулятора уровня в ПВД 9.4.3. Привести в соответствие давление в деаэраторе с температурой поступающего основного конденсата
9.5. Понижение уровня в бакеаккумуляторе	9.5.1. Нарушения в работе регулятора уровня в деаэраторе: неисправность в цепях автоматики заклинивание клапана 9.5.2. Нарушения в работе конденсатных насосов или регулятора уровня в конденсаторе 9.5.3. Недостаточное давление в линии подачи добавочной воды в конденсатор из БЗК 9.5.4. Резкое увеличение расхода питательной воды на котел 9.5.5. Утечки через неплотности или поврежденную арматуру	9.5.1. Перейти на дистанционное управление клапаном уровня. Выяснить и устранить причину неудовлетворительной работы регулятора Перейти на подпитку блока по линии аварийного добавка 9.5.2. Включить в работу резервный конденсатный насос, выяснить причину и устранить неполадки в работе насоса. Проверить работу регулятора уровня в конденсаторе; при необходимости перейти на работу по байпасу клапана регулятора уровня в конденсаторе 9.5.3. Включить резервный насос 9.5.4. Сопоставить показания расходомеров по пару и воде. Выяснить причины утечки воды в котле или трубопроводах и принять соответствующие меры по их устранению 9.5.5. Выяснить и устранить неисправность арматуры
9.6. Повышение уровня в бакеаккумуляторе	9.6.1. Нарушения в работе регулятора уровня в деаэраторе: — заклинивание клапана в открытом положении — увеличение неплотности клапана — неисправность в цепях автоматики 9.6.2. Неисправность регулятора уровня в конденсаторе	9.6.1. Перейти на управление добавком воды задвижкой до ближайшего останова блока То же Перейти на ручное или дистанционное управление клапаном регулятора уровня в деаэраторе. После устранения причины неисправности включить регулятор в работу 9.6.2. Выявить и устранить причину ненормальной работы регулятора. При необходимости перейти на работу по байпасу клапана регулятора уровня в конденсаторе. После устранения причины неисправности восстановить схему и включить регулятор в работу
9.7. Выброс воды из линии выпара деаэрационной колонки	9.7.1. Тепловая перегрузка деаэрационной колонки 9.7.2. Гидравлическая перегрузка деаэрационной колонки 9.7.3. Чрезмерное открытие вентиля на линии выпара	9.7.1. Снизить нагрузку деаэратора, увеличив температуру основного конденсата, поступающего в колонку, или уменьшив его расход. При необходимости снизить давление в деаэраторе 9.7.2. Снизить расход основного конденсата путем разгрузки блока 9.7.3. Уменьшить расход выпара

1. Назначение и технические требования

Деаэрационная установка предназначена для:

• глубокого удаления из питательной воды коррозионно-агрессивных газов, как находящихся в растворенном состоянии ( O_{2} , CO_{2} и др.), так и образующихся при термическом разложении бикарбонатов и карбонатов ( NaHCO_{3} , NH_{4}HCO_{3} , Na_{2}CO_{3} и др.);
• создания рабочего резерва питательной воды в баках-аккумуляторах для компенсации небаланса между расходом питательной воды в котел и основного конденсата турбины с учетом добавочной воды;
• нагрева питательной воды в регенеративной схеме турбоустановки.

Технические требования к термическим деаэраторам питательной воды котлов определяются ГОСТ 16860-88, действующими нормами технологического проектирования тепловых электрических станций и тепловых сетей Минэнерго СССР и ПТЭ.

Деаэраторы указанных типов должны обеспечивать устойчивую деаэрацию воды при работе в диапазоне 30 — 100% номинальной производительности при изменении нагрева воды в них в пределах 10 — 40 °C.

Для деаэраторов, предназначенных для энергетических блоков, минимальная производительность должна составлять 15% номинальной; при производительности 15 — 30% номинальной и рабочем давлении 0,12 МПа (1,2 кгс/см2) нагрев воды в деаэраторе должен составлять 70 — 40 °C. Максимальная производительность деаэраторов энергетических блоков должна быть равна их номинальной производительности.

Остаточная массовая доля кислорода в деаэрированной воде для энергоблоков должна быть не более 10 мкг/кг при начальной массовой доле кислорода в конденсате за последним ПНД не более 1,0 мг/кг. Содержание свободной углекислоты в деаэрированной воде не нормируется.

Остаточные массовые доли газов должны обеспечиваться при удельных расходах выпара не более 1,5 кг/т деаэрированной воды. Для обеспечения требуемого расхода выпара на линии до охладителя выпара должна устанавливаться ограничительная шайба, рассчитанная на оптимальный расход выпара (1,5 кг/т) при номинальной производительности деаэратора.

2. Принцип работы

Термическая деаэрация представляет собой сочетание процессов теплообмена (нагрев деаэрируемой воды до температуры насыщения) и массообмена (удаление коррозионно-агрессивных и инертных газов из деаэрируемой воды в паровую среду).

При нагреве воды в деаэрационной колонке до температуры насыщения при данном давлении парциальное давление удаляемого газа над жидкостью (а следовательно, и его растворимость) снижается до нуля, в результате чего происходит образование и удаление из воды пузырьков газа. Таким путем при рациональной конструкции деаэратора может удаляться до 90 — 95% растворенных в воде газов.

Удаление оставшихся в воде мельчайших газовых пузырьков, а также процессы разложения бикарбоната натрия, углекислого аммония, карбонатов и нестойких органических веществ происходят в баке-аккумуляторе, что требует определенного времени пребывания воды в баке. Такой процесс характерен для одноступенчатых деаэраторов.

В целях интенсификации процесса удаления остаточного кислорода, а также более глубокого разложения бикарбонатов и карбонатов используется вторая ступень — барботажное устройство, которое размещается в баке-аккумуляторе либо в деаэрационной колонке.

В современных термических деаэраторах, где процессы дегазации воды совмещены с ее нагревом, основной нагрев воды и частичная ее дегазация осуществляются в пленочной или струйной ступени, а окончательный подогрев воды до температуры насыщения, глубокая и стабильная дегазация воды происходят в барботажном устройстве.

Современный термический деаэратор должен удовлетворять следующим требованиям:

• для обеспечения глубокой дегазации и особенно для эффективного термического разложения бикарбонатов и других термически нестойких соединений температура воды перед последней ступенью деаэрации должна быть близка (равна) температуре насыщения;
• для непрерывного и устойчивого протекания процесса дегазации обрабатываемой воды деаэратор должен вентилироваться необходимым количеством пара, причем парциальное давление удаляемых газов в паровой среде должно быть минимальным, удельный расход выпара не должен превышать 1,5 кг/т деаэрированной воды;
• конструкция деаэратора на всем пути движения воды и пара должна обеспечивать максимальную разность между равновесным давлением газа в воде и его парциальным давлением над водой. Внутри каждой ступени должны отсутствовать циркуляционные токи (которые могут приводить к проскоку необработанной воды), а также застойные зоны как по воде, так и по выпару;
• конструкция деаэратора, особенно на последних ступенях дегазации, должна предусматривать многократную обработку деаэрируемой воды паром и максимальное развитие поверхности контактирования воды с паром.

По способу контактирования деаэрируемой воды с паром деаэрационные колонки подразделяются на пленочные, струйные и комбинированные струйно-барботажные.

3. Деаэрационные колонки пленочного типа

В деаэрационных колонках пленочного типа разделение воды на пленки осуществляется различными насадками. Деаэрируемая вода в виде тонкой пленки стекает по поверхности насадки сверху вниз, а пар движется снизу вверх.

В энергетике получали применение колонок ДП-320 и ДП-500 с омегаобразной насадкой из нержавеющей стали с отверстиями.

Конструкция деаэрационной колонки ДП-320 приведена на рис. 1.

Рис. 1. Деаэрационная колонка ДП-320:

Колонка состоит из разъемного корпуса 3 и крышки 9, водораспределительного устройства 7, слоя омегаобразной насадки 4 с отверстиями и коллектора 2 ввода пара. В колонке предусмотрены штуцеры: для ввода конденсата турбины 6, греющего пара 1, пара от штоков клапанов турбины 22, для отвода выпара 11. Конденсат подогревателей высокого давления вводится непосредственно в бак-аккумулятор.

В крышке корпуса расположено водораспределительное устройство 7, образованное листами 14, 16 и цилиндрической перегородкой 15. Для вывода воды в открытую водяную камеру, образованную листом 16 и цилиндрической перегородкой 13, предусмотрены два отверстия 12. После того, как уровень воды достигает верха перегородки 13, вода переливается на дырчатую распределительную тарелку 17, которая должна обеспечить равномерное распределение воды по всему сечению расположенной ниже насадки. Насадка из омегаобразных элементов засыпается на плетеную сетку 19 с фиксированной ячейкой. Сетка изготовляется из нержавеющей проволоки диаметром 3 мм и закрепляется по окружности двумя кольцами 20. Слой насадки опирается на решетку 21, которая расположена на кольце, приваренном к корпусу колонки. Для предупреждения выноса элементов насадки потоком пара насадка сверху ограничена сеткой. Для предотвращения отбрасывания элементов насадки паром к корпусу колонки, а также для предотвращения выпучивания нижних сеток внутри насадочного слоя установлен каркас 18 из двух концентрических обечаек с радиальными перегородками.

Пар подводится в нижнюю часть колонки через специальные патрубки 1 и 22. Пар распределяется посредством кольцевого короба 2 с равномерно расположенными в нем щелевыми отверстиями.

Для равномерного отвода выпара в водяной распределительной камере имеется ряд патрубков 10. Выпар с периферии колонки отводится через специальные трубы 8 в смесительном устройстве, в которые свободно входят патрубки 5.

Деаэрационная колонка ДП-500 конструктивно не отличается от колонки ДП-320. За счет применения более простой конструкции парораспределительного устройства высота колонки ДП-500 по сравнению с колонкой ДП-320 сокращена на 350 мм.

Техническая характеристика

	ДП-320	ДП-500
Производительность, т/ч	320	500
Рабочее давление, МПа (кгс/см2)	0,6 (6,0)	0,7 (7,0)
Рабочая температура, °C	158,08	164,17
Среда	Пар, вода
Пробное гидравлическое давление, МПа (кгс/см2)	0,9 (9,0)	1,0 (10,0)
Допустимое повышение давления при работе предохранительных клапанов, МПа (кгс/см2)	0,725 (7,25)	0,85 (8,5)
Нагрев воды, °C	10 — 40
Геометрический объем, м3	8,5	10,0

Испытания колонок ДП-320 и ДП-500 показали, что в диапазоне изменения гидравлической нагрузки от 104 до 328 т/ч для колонки ДП-320 и от 170 до 590 т/ч для колонки ДП-500 концентрация кислорода в деаэрированной воде не превышает 10 мкг/кг. Характеристики предельных режимов этих деаэраторов представлены на рис. 2.

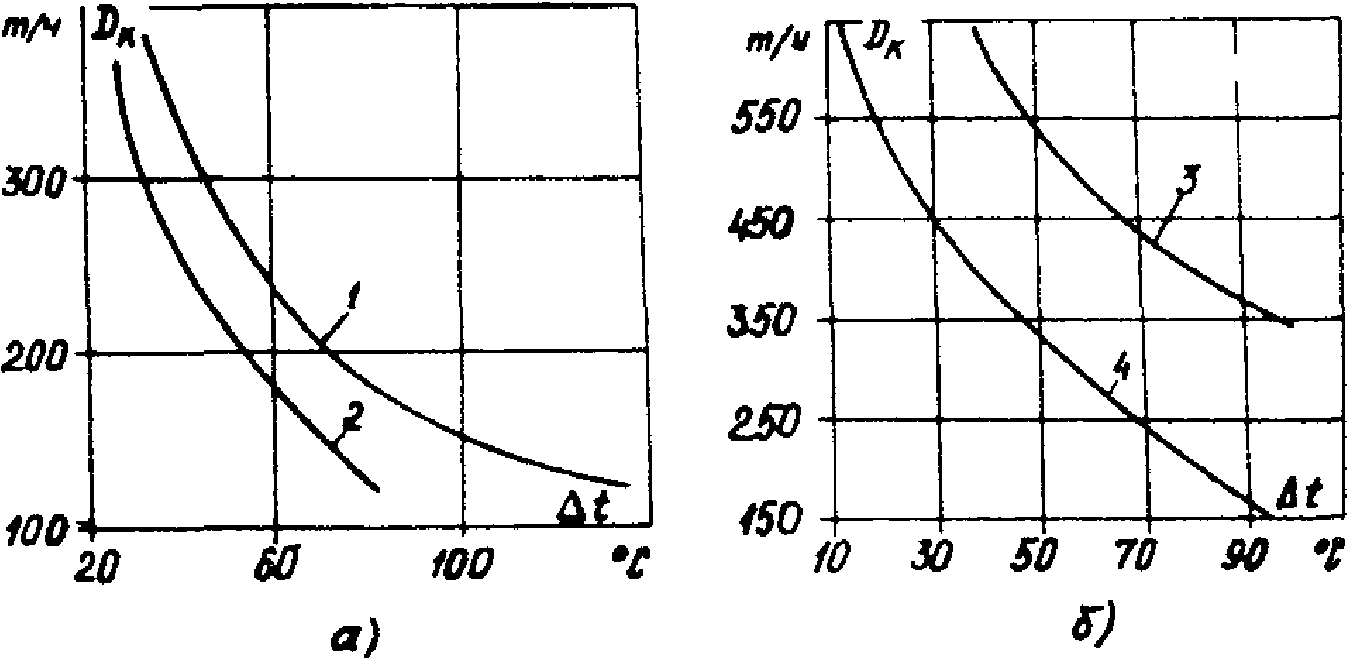

Рис. 2. Характеристики предельных режимов деаэраторов:

а — с колонкой ДП-320; б — с колонкой ДП-500;

Струйные деаэраторы представляют собой аппараты, в которых вода системой дырчатых тарелок разделяется на струи, стекающие каскадами сверху вниз. Навстречу струям воды движется пар. Характер обтекания паром струй приближается к поперечному.

К деаэраторам этого типа, установленным на энергоблоках 150, 200 и 500 МВт, относятся деаэраторы с деаэрационными колонками ДП-400 и ДП-800.

На рис. 3 представлены принципиальная схема и конструкция колонки ДП-800.

1 — подвод основного конденсата; 2 — подвод воды

устройство; 11 — струйные тарелки; 12 — горловина верхней части колонки; 13 — горловина бака; 14 — отвод выпара

В верхней части колонки находится смесительно-распределительное устройство 10, в которое введены штуцера: основного и резервного конденсата 1 и 5, от уплотнений питательных насосов 2. Через горловину 12 вода сливается на струйные тарелки 11, расположенные в нижней части колонки; расстояние между тарелками 1200 мм. Через отверстия нижней тарелки вода струями сливается через горловину 13 в бак-аккумулятор. Греющий пар и пар от штоков клапанов турбины поступают в колонку через коллекторы 7 и 8, которые расположены под нижней тарелкой. Омывая стекающие с тарелок струи, греющий пар частично конденсируется, а его меньшая часть вместе с газами удаляется через патрубок 14 в охладитель выпара. Конденсат ПВД подается в бак-аккумулятор.

	ДП-400	ДП-800
Производительность, т/ч	400	800
Рабочее давление, МПа (кгс/см2)	0,7 (7,0)	0,7 (7,0)
Рабочая температура, °C	164,17	164,17
Среда	Пар, вода
Пробное гидравлическое давление, МПа (кгс/см2)	1,0 (10,0)	1,0 (10,0)
Допускаемое повышение давления при работе предохранительных клапанов, МПа (кгс/см2)	0,85 (8,5)	0,85 (8,5)
Нагрев воды, °C	10 — 40

Деаэрационные колонки ДП-400 и ДП-800 сняты с производства с 1973 г.

5. Деаэрационные колонки струйного типа

Все деаэраторы повышенного давления новых конструкций или модернизированные выпускаются со встроенными барботажными устройствами.

5.1. Модернизированный деаэратор с деаэрационной колонкой ДП-500М аналогичен по конструкции усовершенствованным деаэраторам ДП-500М-1 и ДП-500М-2, которые выпускались ПО «Сибэнергомаш».

Принципиальная схема деаэрационной колонки ДП-500М (ДП-500М-1, ДП-500М-2), основанная на двухступенчатой (струйно-барботажной) деаэрации, приведена на рис. 4. На рис. 5 представлена конструкция колонки ДП-500М-2.

4 — перфорированная тарелка; 5 — перепускной лист; 6 — барботажный лист; 7 — водосливная труба; 8 — бак-аккумулятор; 9 — горловина бака; 10 — парораспределительный коллектор; 11 — поддон; 12 — пароперепускные трубы; 13 — сегментное отверстие; 14 — корпус колонки; 15 — отвод выпара

(Обозначения см. на рис. 4)

Деаэрационная колонка 14, установленная на баке-аккумуляторе 8, включает подводящие штуцеры 1, смесительное устройство 2, перфорированную тарелку 4, водоперепускной лист 5 и барботажное устройство, состоящее из перфорированного листа 6, пароперепускных труб 12 и сливных труб 7. Основной конденсат и химически обессоленная вода направляются в смесительно-распределительное устройство 2 и через его горловину 3 сливаются на перфорированную тарелку 4. Через отверстия тарелки вода струями сливается на перепускной лист 5, а с него через сегментное отверстие 13 на барботажное устройство. При движении воды по барботажному листу она обрабатывается паром, проходящим через перфорацию листа.

В конце барботажного листа находятся водосливные трубы 7, верхние концы которых выступают над листом, образуют гидрозатвор, препятствующий проходу пара помимо барботажного устройства. Затем вода сливается через горловину 9 в бак-аккумулятор. Пар, поступающий под барботажный лист, подается через коллектор 10.

Площадь перфорации барботажного листа принята такой, что при минимальной нагрузке деаэратора под листом образуется устойчивая паровая подушка, исключающая провал воды через отверстия листа. С увеличением производительности и расхода пара давление в подушке и ее высота увеличиваются. Когда высота подушки превысит 140 мм, в работу включаются сначала наружная, а затем и внутренняя пароперепускные трубы 12, по которым в обвод барботажного листа избыточный пар попадает в струйный отсек.

Нижние концы пароперепускных труб погружены в поддон 11 и образуют гидрозатвор, который заполняется автоматически при уменьшении расхода пара подачей части воды через водоперепускные трубы, соединяющие поддон с концом барботажного листа.

Номинальная производительность, т/ч	500
Рабочее давление, МПа (кгс/см2)	0,7 (7,0)
Рабочая температура, °C	164,17
Среда	Вода, пар
Пробное гидравлическое давление, МПа (кгс/см2)	1,0 (10,0)
Допустимое повышение давления при работе предохранительных клапанов, МПа	0,85

5.2. Деаэрационная колонка ДП-1000 была разработана в 1972 г. и предназначена в основном для энергоблоков 300 МВт взамен применявшихся в них до 1973 г. деаэрационных колонок ДП-500, а также снятых с производства колонок ДП-800.

Деаэрационная колонка ДП-1000 (рис. 6) представляет собой аппарат повышенного давления с двухступенчатой схемой деаэрации: в деаэрационную колонку введена постоянно действующая вторая ступень деаэрации в вице барботажного устройства. Принципиальная схема колонки аналогична по устройству и работе ранее описанной колонке ДП-500М.

Рис. 6. Деаэрационная колонка ДП-1000 струйно-барботажного типа

В целях улучшения характеристик деаэрационной колонки ДП-1000 НПО ЦКТИ и УралВТИ разработаны проекты ее реконструкции. Основные мероприятия этих проектов направлены на повышение предельно допустимой паровой нагрузки барботажной ступени.

Номинальная производительность, т/ч	1000
Максимальная производительность, т/ч	1000
Нагрев воды в колонке, °C	10 — 40
Диапазон эффективных нагрузок, %	10 — 100
Рабочее давление, МПа (кгс/см2)	0,7 (7,0)
Рабочая температура, °C	164,17
Среда	Вода, пар
Пробное гидравлическое давление, МПа (кгс/см2)	1,0 (10,0)
Допустимое повышение давления при работе предохранительных клапанов, МПа (кгс/см2)	0,85 (8,5)
Геометрический объем, м3	17

5.3. В настоящее время взамен вышеописанных деаэрационных колонок типа ДП-320, ДП-500 (ДП-500М, ДП-500М-2), ДП-1000 для энергетических установок выпускаются деаэрационные колонки ДП-225, ДП-500 и ДП-1000.

Принципиальная схема деаэрационных колонок ДП-225 (ДП-500) с двухступенчатой (струйно-барботажной) деаэрацией приведена на рис. 7. Деаэрационная колонка 16, установленная на баке-аккумуляторе 8, содержит подводящие штуцеры 1, смесительное устройство 2, перфорированную тарелку 4, водоперепускной лист 5 и барботажное устройство, состоящее из перфорированного листа 6, пароперепускных труб 12 и перегородки 7. Основной конденсат и химически обессоленная вода направляются в смесительно-распределительное устройство 2 и через лотки 3 сливаются на перфорированную тарелку 4, разделенную на две зоны секционирующей перегородкой 18. При нагрузках до 30% номинальной в работе находится внутренняя зона перфорации. При большей нагрузке — обе зоны. Через отверстия тарелки вода струями сливается на перепускной лист 5, а с него через сегментное отверстие 13 на барботажное устройство.

Рис. 7. Принципиальная схема колонки ДП-225 (ДП-500):

устройство; 3 — лоток; 4 — перфорированная тарелка;

При движении воды по барботажному листу она обрабатывается паром, проходящим через перфорацию листа. В конце барботажного листа находится сливная щель, образованная перегородкой 7 и корпусом колонки.

Горловина бака 9 и перегородка 7 образуют гидрозатвор, препятствующий проходу пара мимо барботажного устройства. Затем вода сливается через горловину 9 в бак-аккумулятор. Пар, поступающий под барботажный лист, подается через коллектор 10. Площадь перфорации барботажного листа принята такой, что при минимальной нагрузке деаэратора под листом образуется паровая подушка. С увеличением производительности и расхода пара давление в подушке и ее высота увеличиваются. При этом в работу включаются сначала наружная, а затем и внутренняя пароперепускные трубы 12, по которым в обвод барботажного листа избыточный пар отводится в струйный отсек, который заполняется автоматически при уменьшении расхода пара подачей части воды через водоперепускные трубы 14, соединяющие поддон 11 с концом барботажного листа. Пар, пройдя горловину перепускного листа, подогревает воду в струйном отсеке, а его несконденсированная часть через патрубки 15 попадает в верхнюю часть колонки. Выпар отводится через штуцер 17.

Рис. 8. Деаэрационная колонка ДП-225

18 — ввод пара от расширителя; 19 — ввод пара от штоков клапана; 20 — ввод воды от уплотнений

(Остальные обозначения см. на рис. 7)

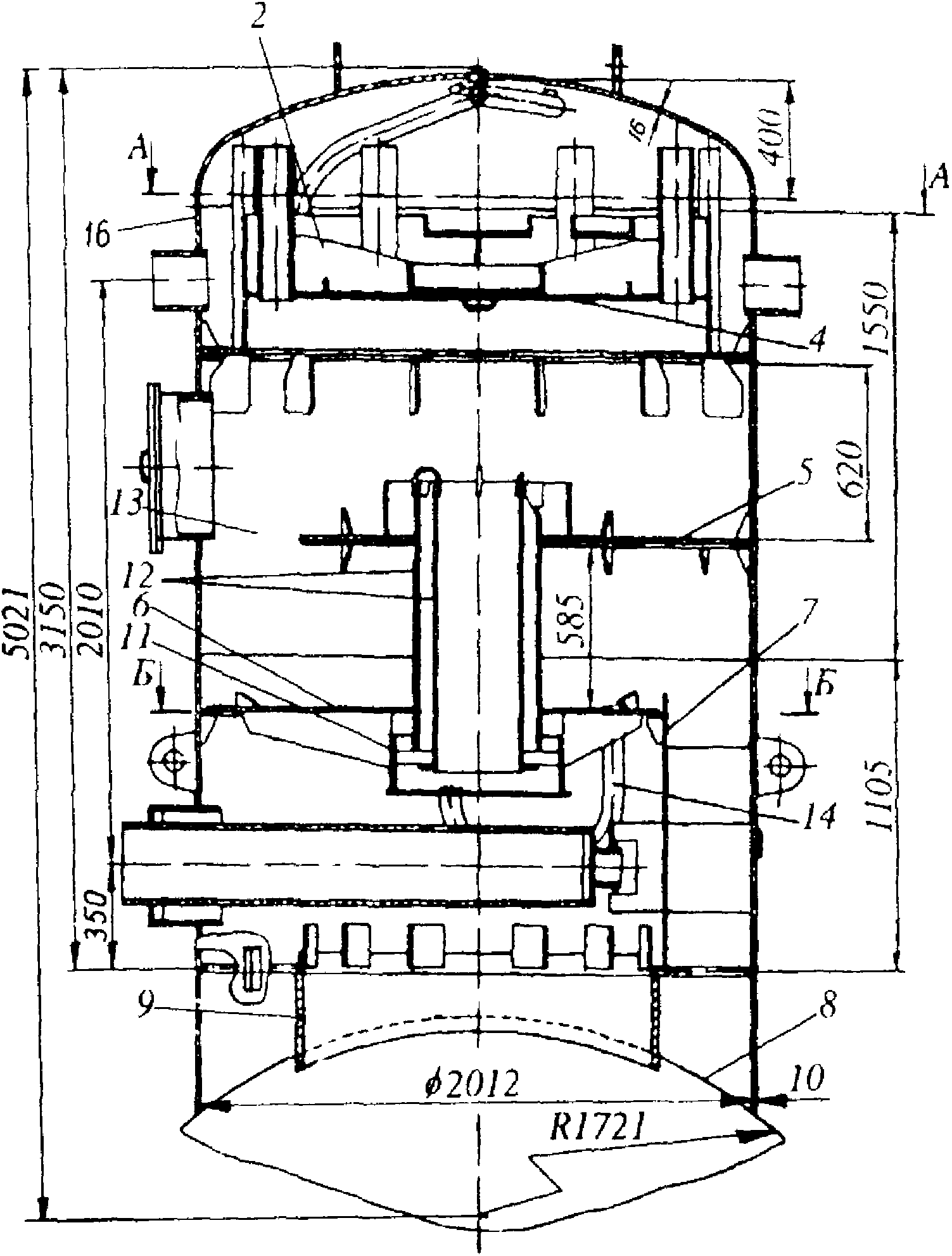

деаэрационных колонок ДП-225 и ДП-500

	ДП-225	ДП-500
Номинальная производительность, т/ч	225	500
Максимальная производительность, т/ч	225	500
Рабочее давление, МПа (кгс/см2)	0,6 (6,0)	0,6 (6,0) 0,7 (7,0)
Рабочая температура, °C	158,08	158,08; 164,17
Рабочая среда	Пар, вода
Пробное гидравлическое давление, МПа	0,9	1,0
Максимальное давление при срабатывании предохранительных клапанов, МПа	0,725	0,85
Допустимая температура стенок сосуда, °C	166,0	172,0
Нагрев воды в колонке, °C	10 \div 40	10 \div 40
Масса колонки (сухой), кг	3285	3900
Геометрический объем, м3	8,0	8,5

Деаэрационная колонка ДП-225 устанавливается на баке-аккумуляторе объемом 65 м3, а ДП-500 — на баках-аккумуляторах объемом 65, 100, 120 м3.

5.4. Принципиальная схема деаэрационной колонки ДП-1000 приведена на рис. 10.

Принцип работы деаэрационной колонки следующий. Холодный конденсат через штуцеры 2 поступает в водосмесительное устройство 3 и далее через отверстия в перфорированной тарелке 4 сливается на барботажный лист 5. Двигаясь по листу, вода обрабатывается паром, проходящим через отверстия листа, и сливается черев сливной канал 6, гидрозатвор 7 и горловину бака 9 в бак-аккумулятор 8. Пар подается по коллектору 10 под барботажное устройство. При незначительных расходах пара в работе находится только барботажный лист. Пароперепускной клапан 11 в это время закрытый (гидрозатвором). При увеличении тепловой нагрузки включается в работу перепускной клапан и избыточный пар через него отводится в струйный отсек. Одновременно с этим достигается дополнительная обработка воды. Пар, прошедший через барботажное устройство, попадает в струйный отсек, пересекает пучок струй и конденсируется в них.

В струйном отсеке вода нагревается до температуры, близкой к температуре насыщения, и происходит предварительная дегазация воды. Затем процесс дегазации воды продолжается на барботажном листе 5, где вода нагревается до температуры насыщения и завершается за счет отстоя в деаэраторном баке. Часть несконденсированного пара в виде выпара отводится из деаэратора через штуцер 12.

Верхняя перфорированная тарелка разделена секционирующей перегородкой 15 на две зоны. При минимальной гидравлической нагрузке вода попадает в наружную зону. При этом увеличивается площадь прохода пара для подогрева воды на верхней тарелке: вместе с каналом 13 используются трубы 14 и внутренняя зона перфорации. При гидравлической нагрузке, превышающей минимальную, вода <...> через обе зоны перфорации.

На рис. 11 приведена конструкция деаэрационной колонки <...>

бустерных насосов; 18 — конденсат от уплотнений питательных насосов; 19 — воздушник

(Остальные обозначения см. на рис. 11)

Технические характеристики деаэрационной колонки ДП-1000

Номинальная производительность, т/ч	1000
Максимальная производительность, т/ч	1000
Рабочее давление, МПа (кгс/см2)	0,7 (7,0)
Рабочая температура, °C	164,17
Рабочая среда	Пар, вода
Пробное гидравлическое давление, МПа	1,0
Максимальное давление при срабатывании предохранительных клапанов, МПа	0,85
Допустимая температура стенок сосуда, °C	172
Нагрев воды в колонке, °C	10 — 40
Масса колонки (сухой), кг	7000
Геометрический объем, м3	17,0

Деаэрационная колонка ДП-1000 устанавливается на баках-аккумуляторах объемом 65 м3 или 100 м3.

5.5. Деаэратор с колонкой ДП-1300 — первый из укрупненных двухступенчатых деаэраторов повышенного давления горизонтального типа — предназначен для энергоблоков 800 МВт. Принципиальная схема и конструкция колонки деаэратора приведены на рис. 12, 13.

1 — деаэрационная колонка; 2 — ввод основного конденсата;

10 — гидрозатвор; 11 — пароперепускная труба; 12 — водоперепускная труба; 13 — паровой короб; 14 — паровая труба; 15 — соединительный штуцер; 16 — барботажный лист; 17 — порог; 18 — перепускная тарелка; 19 — подвод пара от штоков клапанов; 20 — вторая тарелка

(Обозначения см. на рис. 12)

Деаэрационная колонка представляет собой горизонтальный цилиндр 1, в котором размещены деаэрирующие элементы. Основной конденсат турбины подается по штуцеру 2 на верхнюю тарелку 5, рассчитанную на пропуск 30% расхода воды. При увеличении производительности сверх 30% происходит перелив воды через перепускные трубы 6 на вторую тарелку 20. На тарелку 6 поступает также через патрубок 3 вода от рециркуляции ПТН (питательных турбонасосов). Вода с первой тарелки попадает в отсек 7, правый борт которого ниже левого. Через низкий борт вода отводится в правую часть тарелки 20, на которой происходит выделение из воды дисперсного воздуха. Затем вода перетекает в левую секционированную часть тарелки. Далее вода поступает на перепускную тарелку 18, имеющую небольшой перфорированный участок, через отверстия которого происходит перепуск воды на правую часть барботажного листа 16. Отработанная на нем вода переливается через порог 17 и отводится через штуцер 15 в бак-аккумулятор.

Греющий пар попадает в паровую камеру через штуцер 9, а из нее под барботажный лист. Под листом при работе образуется паровая подушка, обеспечивающая его равномерную работу. Избыточный пар перепускается через трубу 11, которая обеспечивает устойчивую работу барботажного листа при изменении нагрузок деаэратора.

Конденсация основной части пара происходит в отсеке между тарелками 20 и 18, выпар отводится из деаэратора по трубе 4.

Для исключения возможности попадания воды из колонки в паропровод при сбросе нагрузки на турбине в паровой камере расположен гидравлический затвор 10. При нормальной работе деаэратора в левой части гидрозатвора устанавливается столб воды, практически равный гидравлическому сопротивлению барботажного устройства. Вода для непрерывной заливки гидрозатвора поступает с тарелки 20 через специальные отверстия в ней.

Компоновка деаэрационной колонки ДП-1300 с баком-аккумулятором выполнена следующим образом. Колонка опирается непосредственно на центр бака, соединяясь с ним одним штуцером диаметром 2432 x 20 мм. В баке-аккумуляторе имеется горловина диаметром 1320 x 10 мм, в которой проходит паропровод для отвода из бака в колонку пара вторичного вскипания от дренажей ПВД.

Деаэрированная вода из колонки стекает в бак через зазор между горловиной и указанным паропроводом. Холодные потоки конденсата подаются на первую тарелку деаэрационной колонки, при этом на каждую условную секцию предусмотрен автономный подвод. Штуцеры каждой секции объединяются в сборный коллектор, который имеет односторонний подвод. Греющий пар из отбора турбины также подводится автономно в каждую секцию. Конденсат ПВД подается в торец бака-аккумулятора. Образовавшийся при вскипании конденсата пар обеспечивает хорошую вентиляцию парового пространства бака. Так как деаэрационная установка блока мощностью 800 МВт состоит из двух деаэраторов, то их баки соединяются уравнительными линиями по воде и пару. Уравнительная линия по пару располагается у торца бака, противоположного месту ввода конденсата ПВД.

Производительность	1300 т/ч
Рабочее давление	0,7 МПа (7,0 кгс/см2)
Рабочая температура	164,17 °C
Среда	Вода, пар
Пробное гидравлическое давление	1,0 МПа (10,0 кгс/см2)
Допустимое повышение давления при работе предохранительных клапанов	0,85 МПа (8,5 кгс/см2)
Нагрев воды	10 — 45 °C
Геометрический объем	52,0 м3

Деаэрационные колонки ДП-1300 сняты с производства с 1975 г.

5.6. Для энергоблоков мощностью 500 и 1200 МВт ЦКТИ и БКЗ разработали конструкцию деаэратора производительностью 2000 т/ч с колонкой ДП-2000 (одна колонка на блок мощностью 500 МВт и две — на блок мощностью 1200 МВт).

Принципиальная схема колонки ДП-2000-1 (рис. 14) аналогична ДП-500М, но в выполнении рабочих элементов и узлов имеются конструктивные отличия. Конструкция деаэрационной колонки показана на рис. 15.

Рис. 15. Конструкция деаэрационной колонки ДП-2000-1

Подвод основного конденсата в колонку 1 осуществляется сверху через штуцера 3. Водосмесительное устройство 2 и тарелка 5 совмещены по высоте. Паровой коллектор 10 введен в переходный штуцер, соединяющий колонку с баком.

Наиболее существенное отличие заключается в конструкции и работе барботажного устройства колонки ДП-2000. Барботажный лист 14 разбит на три кольцевые перфорированные зоны, ограниченные снизу разновысокими кольцевыми перегородками 13. При минимальной нагрузке деаэратора работает первая (внутренняя) зона. С увеличением расхода пара паровая подушка под барботажным листом увеличивается и в работу включается сначала вторая, а затем третья зона перфорации. При дальнейшем увеличении расхода пара его избыток перепускается через окна, расположенные по краям барботажного листа, в основной отсек. С уменьшением тепловой нагрузки деаэратора вода через окно 7 поступает в кожух 12, уровень воды в нем увеличивается, и зоны перфорации перекрываются в обратном порядке.

Применение этой конструкции барботажного устройства позволяет расширить диапазон работы деаэратора. Вода после перепускной тарелки, прошедшая обработку на барботажном листе, сливается через порог 8 и гидрозатвор 9 в бак-аккумулятор 11. Движение пара показано стрелками, выпар отводится через штуцер 4.

Номинальная производительность, т/ч	2000
Рабочее давление, МПа (кгс/см2)	0,7 (7,0)
Рабочая температура, °C	164,17
Рабочая среда	Вода, пар
Пробное гидравлическое давление, МПа	1,0
Допустимое повышение давления при работе предохранительных клапанов, МПа	0,85
Масса колонки (сухая), кг	12754
Нагрев воды, °C	10 — 40
Геометрический объем, м3	32,0

В настоящее время выпускаются колонки ДП-2000 с незначительными конструктивными изменениями, например предусмотрены дополнительные трубы для отвода избыточного пара.

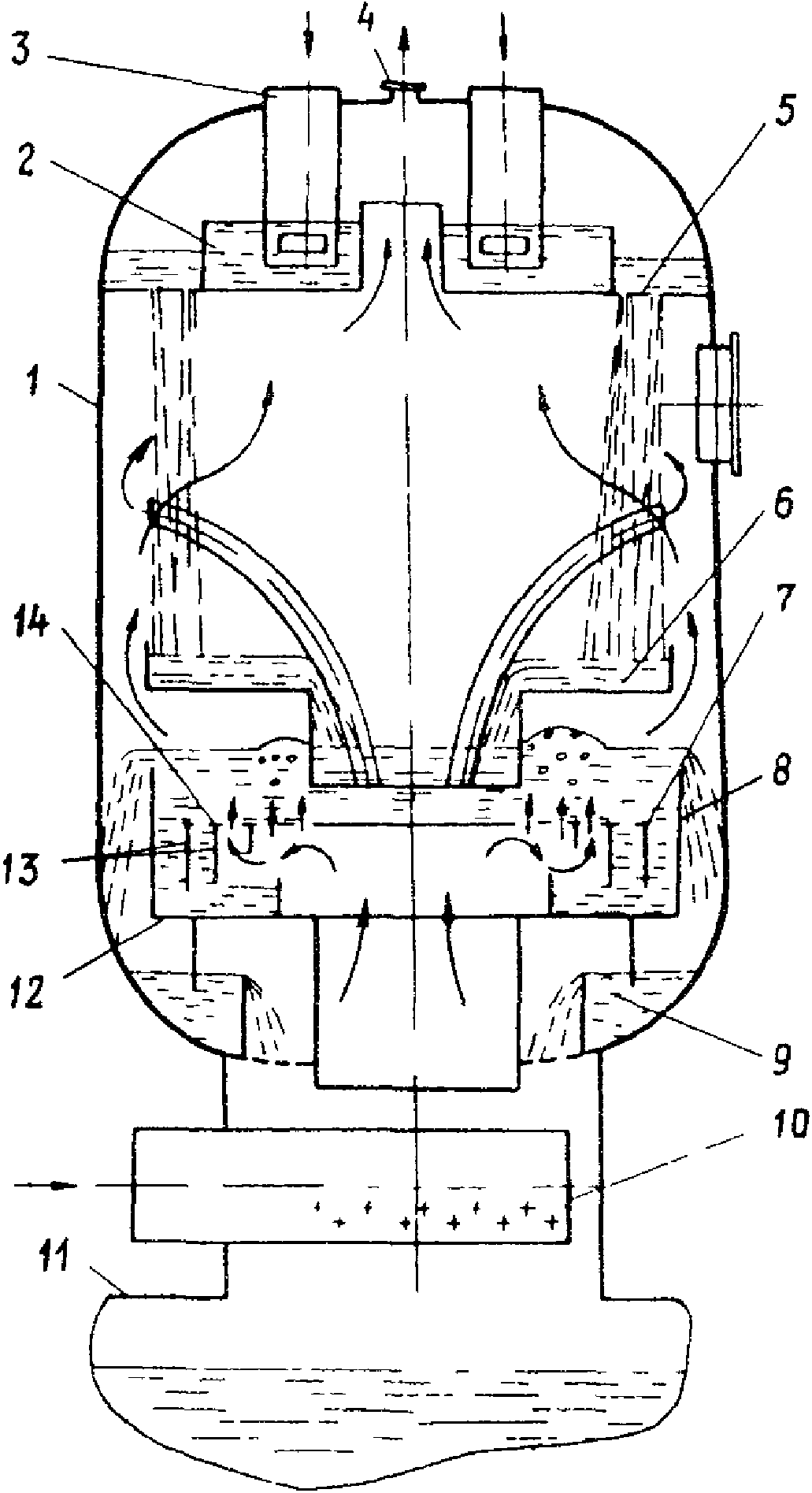

Принципиальная схема и конструкция колонки приведены на рис. 16 и 17. Деаэрационная колонка устанавливается на баке-аккумуляторе объемом 150 м3 (для блоков 500 МВт) и 185 м3 (для блока 1200 МВт).

5.7. Деаэратор с деаэрационной колонкой ДП-2800, разработанный ЦКТИ и БКЗ на базе деаэраторов ДП-1000 и ДП-2000, устанавливается на энергоблоках мощностью 800 кВт.

Деаэратор представляет собой аппарат повышенного давления с двухступенчатой схемой деаэрации питательной воды (рис. 18, 19). Он состоит из деаэрационной колонки 1, установленной на баке-аккумуляторе 10.

Рис. 18. Принципиальная схема деаэрационной колонки ДП-2800:

1 — корпус колонки; 2 — ввод основного конденсата; 3 — водосмесительное устройство; 4 — перфорированная тарелка; 5 — переливная тарелка; 6 — секторные отсеки; 7 — барботажный лист; 8 — порог; 9 — гидрозатвор; 10 — бак-аккумулятор; 11 — парораспределительной коллектор; 12 — перегородка; 13, 14 — перепускные трубы; 15 — отвод выпара

Номинальная производительность, т/ч	2800
Рабочее давление, МПа (кгс/см2)	0,75 (7,5)
Рабочая температура, °C	167,17
Рабочая среда	Вода, пар
Пробное гидравлическое давление, МПа (кгс/см2)	1,0 (10,0)
Максимальное давление при срабатывании предохранительных клапанов, МПа	0,85
Допустимая температура стенок сосуда, °C	172
Нагрев воды, °C	10 — 40
Масса колонки (сухой), кг	19300
Геометрический объем, м3	49

Деаэрационные колонки ДП-320 и ДП-500 устанавливались на баки-аккумуляторы объемом 65, 100 или 120 м3 (по одной колонке) и 100, 120 м3 (по две колонки).

Деаэрационные колонки струйного ДП-400 и ДП-800 устанавливались на бак объемом 100 м3 по одной колонке и бак объемом 120 м3 по две колонки.

Деаэрационные колонки с барботажным устройством типа ДП-1000 работают с баком объемом 100 м3, ДП-1300 — с баком объемом 120 м3, ДП-2000 — с баком объемом 150 м3, ДП-2800 — с двумя баками объемом 100 м3 или баком объемом 185 м3.

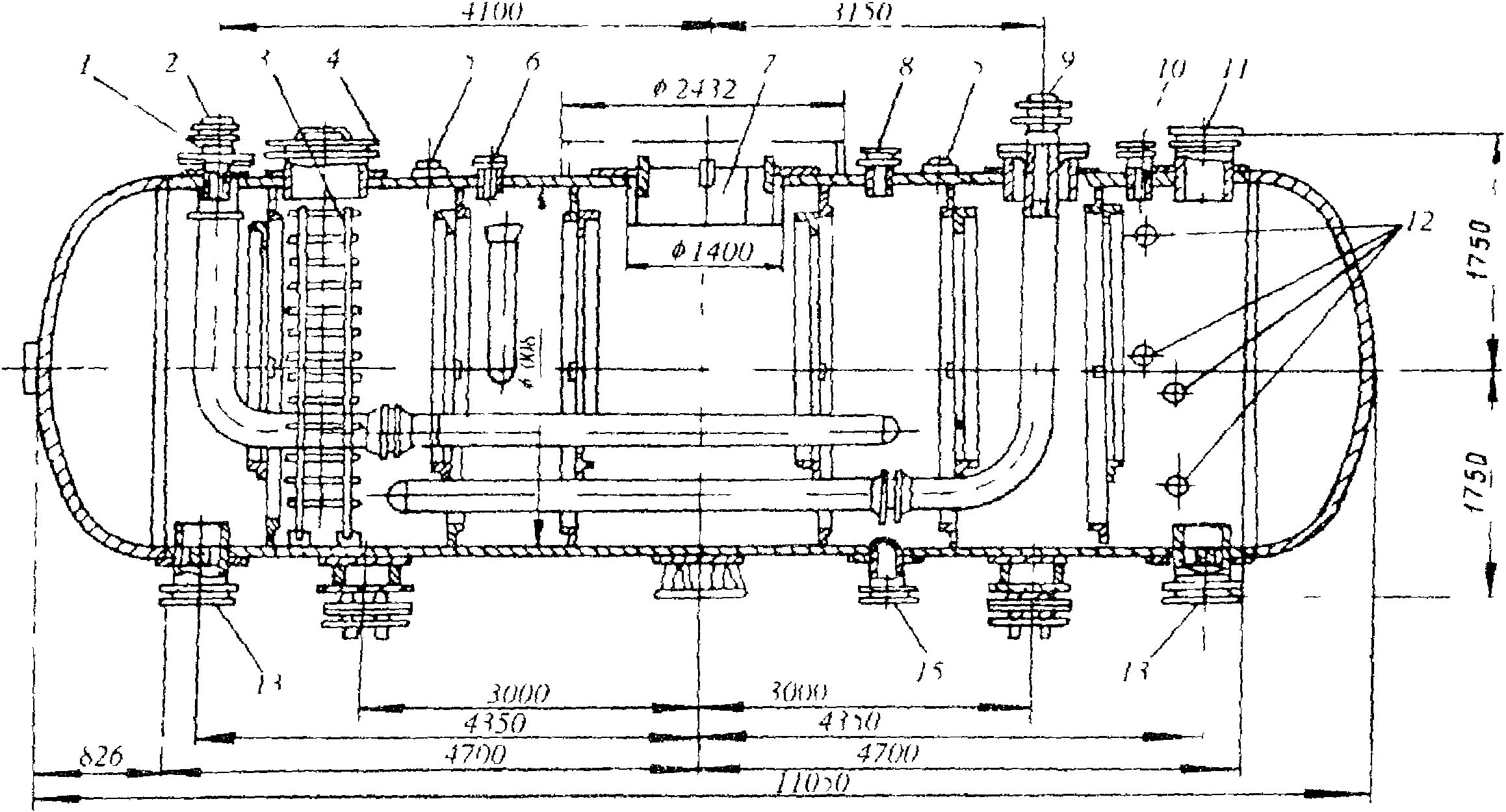

6.1 На рис. 20 представлен бак объемом 65 м3 для колонки ДП-500.

Рис. 20. Бак-аккумулятор объемом 65 м3 для колонки ДП-500:

трубопровода рециркуляции питательных насосов; 3 — лестница;

трубопровода сброса воды из растопочного сепаратора; 10 — штуцер для присоединения трубопровода подвода питательной воды от узла впрысков; 11 — штуцер

для водоуказательных стекол; 13 — отвод питательной воды; 14 — штуцер трубопровода перелива;

Бак представляет собой горизонтальный сосуд цилиндрической формы, устанавливаемый на двух катковых опорах со средним неподвижным упором между ними. Бак предназначен для создания резерва питательной воды и компенсации небаланса между расходом питательной воды в котлы и основного конденсата турбины с учетом добавочной воды, кроме того, в баке-аккумуляторе происходит также удаление оставшихся в баке коррозионно-агрессивных и инертных газов.

• питательная вода по линии рециркуляции впрысков.

Из бака отводится:

• пар на уплотнения турбины;

В нижней части бака имеются штуцеры 15 для его опорожнения. Предусмотренный ранее подвод воды от Р-20 и сброс избыточного пара из бака в конденсатор турбины в настоящее время в пусковых режимах не используется.

Внутри деаэраторного бака установлено переливное устройство, воронка которого находится на отметке максимально допустимого уровня воды от оси бака. Под смотровым люком 4 предусмотрена установка стационарной лестницы 3 для производства ремонтных работ. В штуцерах отвода питательной воды для упорядочения потока воды устанавливаются крестовины.

Конструкция бака с расположенным в нем барботажным устройством, используемым при установке колонок струйного типа, приведена на рис. 21.

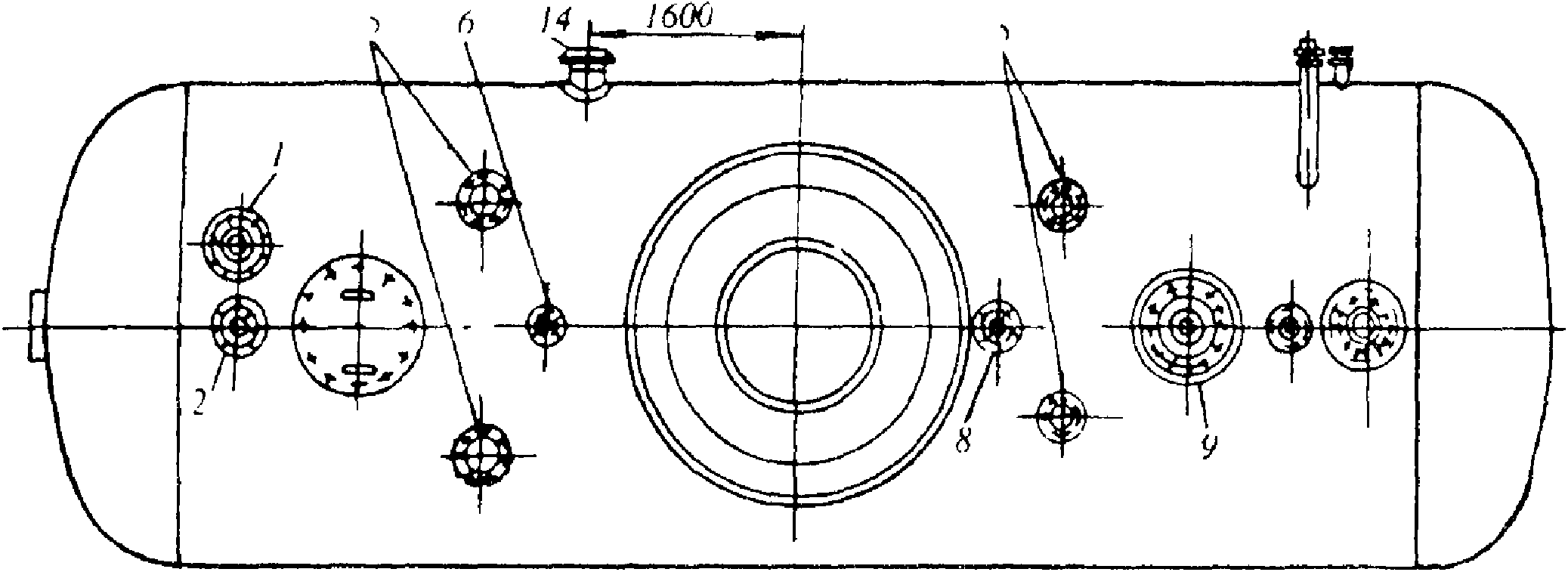

Рис. 21. Бак-аккумулятор объемом 100 м3 для колонки ДП-800:

Баки, предназначенные для других типов колонок, отличаются от бака, приведенного на рис. 20, лишь габаритными размерами, а также тем, что в баках не монтируются перфорированные трубы для ввода потоков.

6.2. Выпускаемые в настоящее время деаэрационные колонки комплектуются вновь разработанными баками-аккумуляторами различных типоразмеров.

Тип деаэрационной колонки	ДП-225	ДП-500	ДП-1000	ДП-2000	ДП-2800
Тип бака-аккумулятора	БДП-65-1	БДП-65-1 БДП-100-1 БДП-120-1	БДП-100-1 БДП-65-1	БДП-150-1 БДП-185-1	БДП-185-1

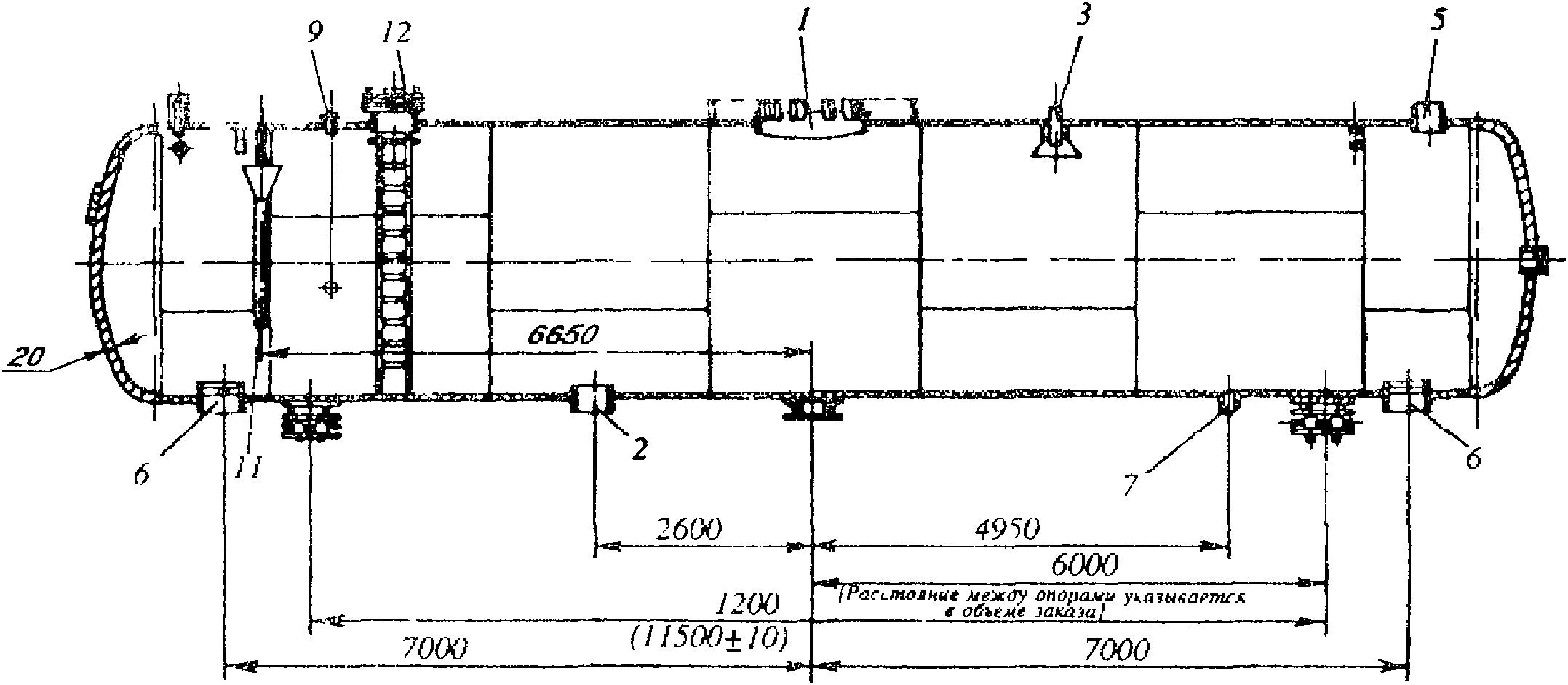

Конструкции баков для вышеназванных деаэрационных колонок приведены на рис. 22 - 28.

объемом 65 м3 для колонок ДП-225 и ДП-500:

для уравнительного трубопровода; 3 — штуцер

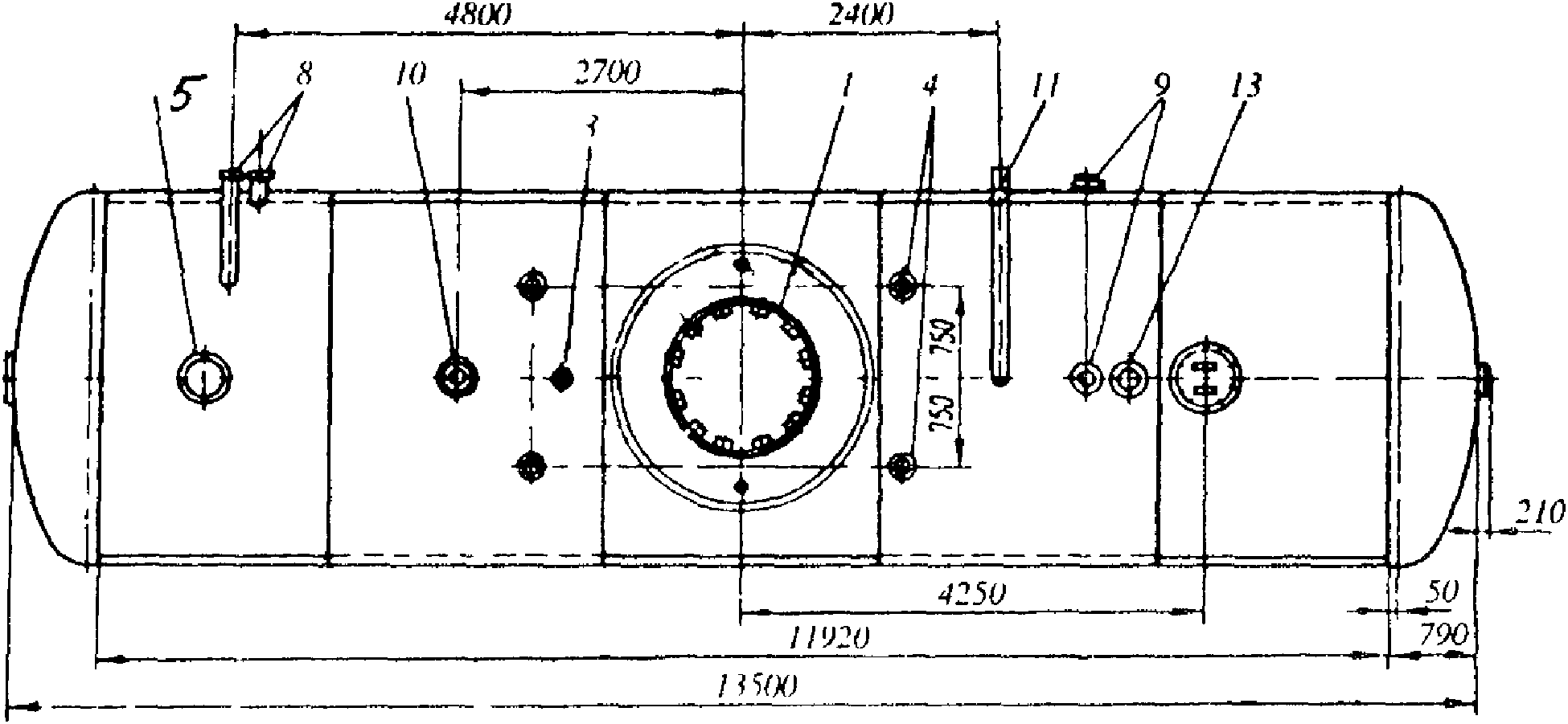

Рис. 23. Деаэраторный бак БДП-100-1 объемом 100 м3 для одной колонки ДП-500

(Обозначения см. на рис. 22)

Рис. 25. Деаэраторный бак БДП-100-1 объемом 100 м3 для колонки ДП-1000:

1 — горловина слива воды из колонки; 2 — штуцер

трубопровода рециркуляции питательных насосов; 4 — штуцер

для отбора пара на уплотнения; 6 — отвод питательной воды; 7 — слив воды; 8 — штуцер для водоуказательных стекол; 9 — штуцер для регулятора перелива; 10 — люк

Рис. 26. Деаэраторный бак БДП-150-1 объемом 150 м3 для колонки ДП-2000:

1 — горловина слива воды из колонки; 2 — штуцер для рециркуляции впрысков; 3 — штуцер для присоединения трубопровода рециркуляции ПТН; 4 — штуцер для присоединения трубопровода рециркуляции бустерных насосов; 5 — штуцер для присоединения трубопровода конденсата ПВД; 6 — отвод питательной воды; 7 — слив воды; 8 — штуцер для водоуказательных стекол; 9 — штуцер для регулятора перелива; 10 — люк; 11 — штуцер для отбора пара на уплотнения; 12 — штуцер для сброса воды пускового впрыска

Рис. 27. Деаэраторный бак БДП-185-1

1 — горловина слива воды из колонки; 2 — штуцер

Приложение 2

В состав схем деаэрационных установок входят следующие основные элементы (рис. 29 - 37):

• питательная вода по линиям рециркуляции предвключенных и питательных насосов;
• протечки из уплотнений питательных насосов.

Из деаэрационной установки отводятся:

• питательная вода через линии перелива и опорожнения;

13 — питательная вода к ПЭН; 14 — перемычка к сливным насосам ПНД-2; 15 — отвод выпара из колонки на утилизацию

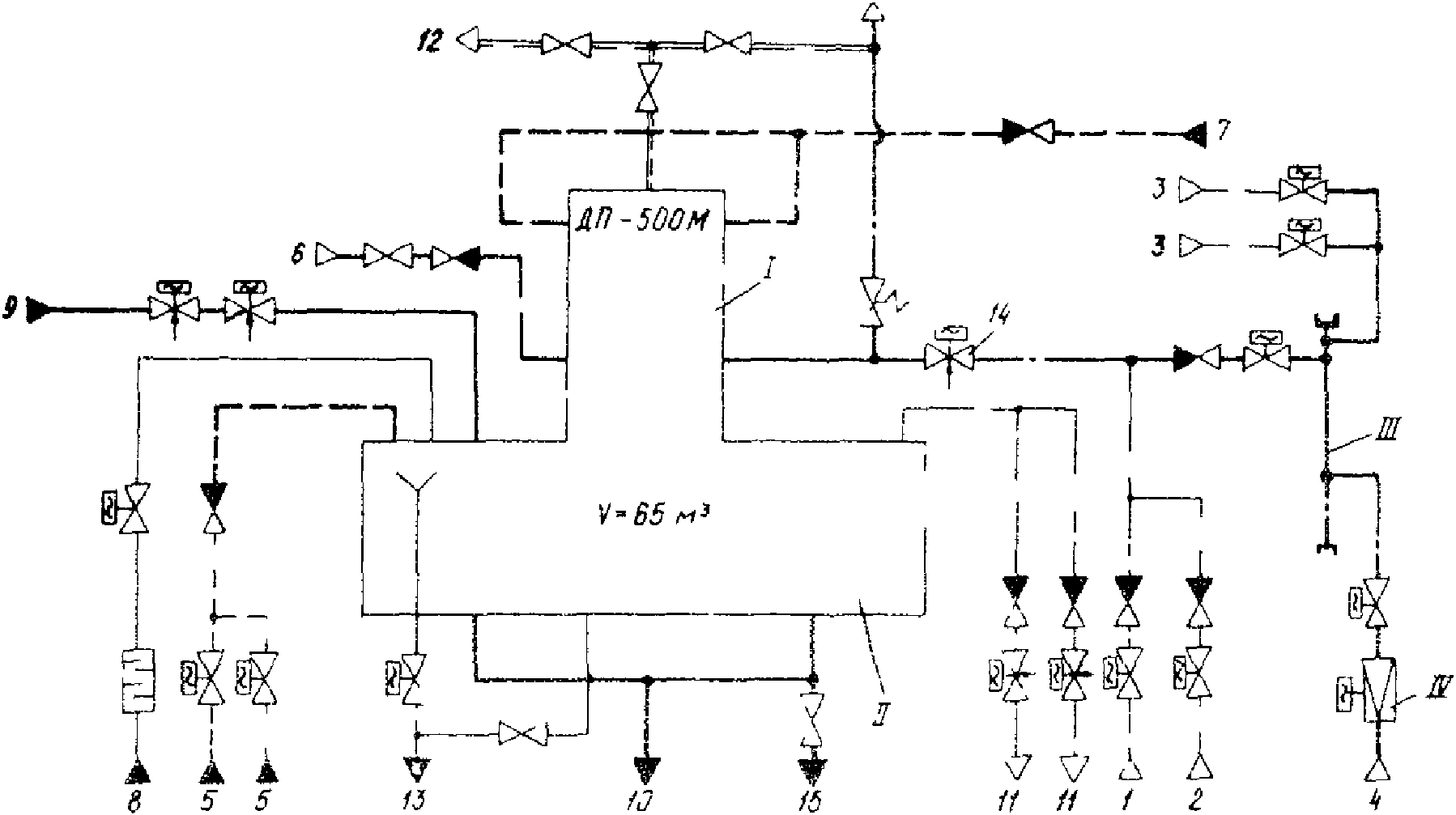

с колонкой ДП-500М теплофикационного блока 110 МВт ТМЗ:

Рис. 31. Типовая схема деаэрационной установки с колонкой ДП-1000 теплофикационного блока с турбиной

I — деаэрационная колонка; II — бак-аккумулятор;

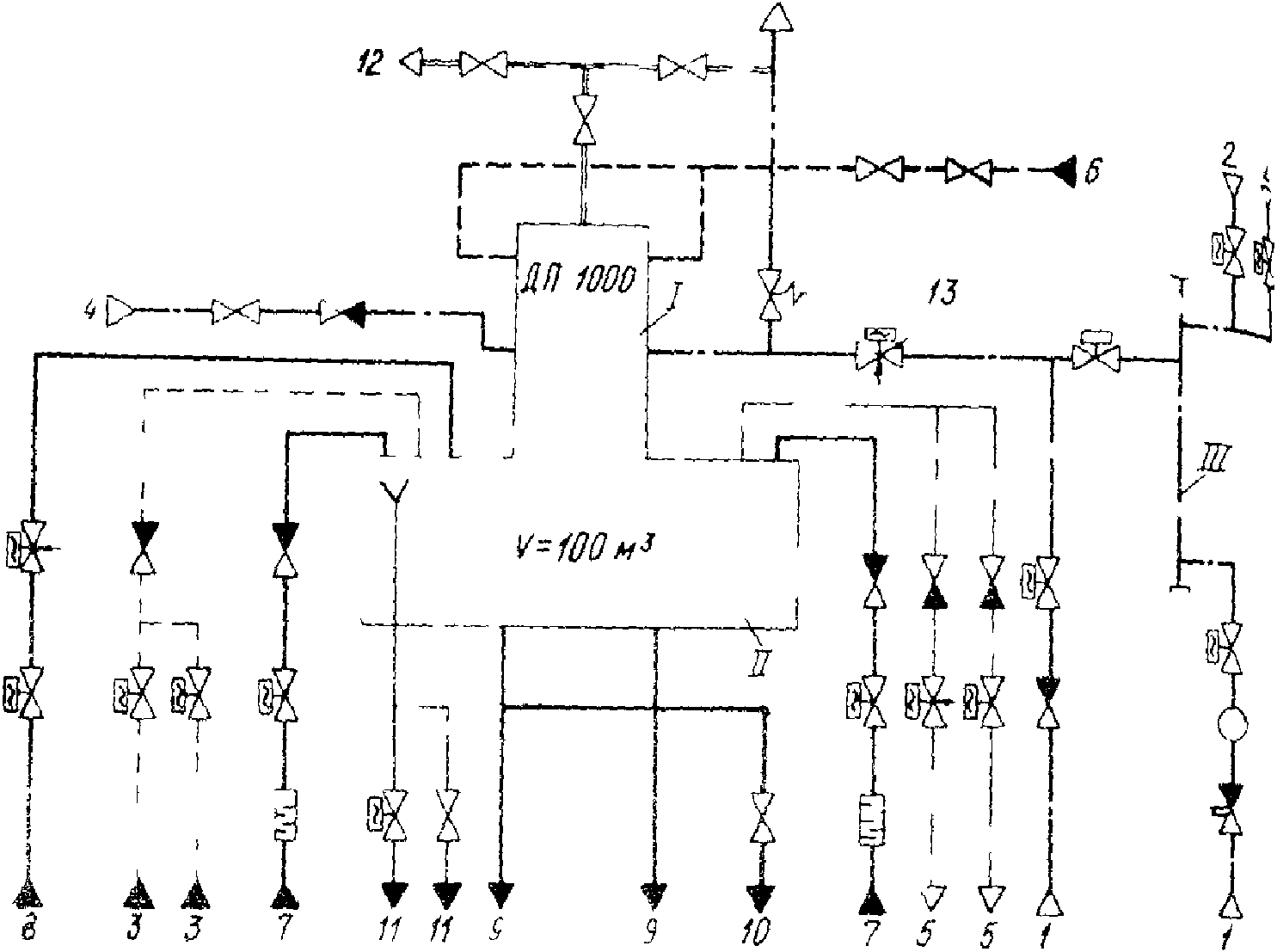

Рис. 32. Типовая схема деаэрационной установки с колонкой ДП-1000 теплофикационного дубль-блока с турбиной Т-185/220-130 и барабанными котлами:

1 — пар от основного III отбора турбины; 2 — пар

9 — слив конденсата от уплотнений ПЭН; 10 — питательная вода от узла впрысков; 11 — линия рециркуляции ПЭН; 12 — линия рециркуляции ПТН; 13 — линия рециркуляции предвключенных

15 — питательная вода к ПЭН и ПТН; 16 — пар на уплотнения;

8 — слив конденсата от уплотнений ПТН; 9 — питательная вода от узла впрысков; 10 — линия рециркуляции ПТН; 11 — линия рециркуляции предвключенных насосов; 12 — опорожнение

к ПТН; 14 — пар на уплотнения турбины; 15 — отвод

9 — питательная вода от узла впрысков; 10 — линия рециркуляции ПТН; 11 — опорожнение и перелив из бака-аккумулятора; 12 — питательная вода к ПТН;

ПТН; 15 — отвод выпара из колонки на утилизацию

Рис. 37. Типовая схема деаэрационной установки моноблока 800 МВт с колонкой типа ДП-2800:

I — деаэрационная колонка: II — бак-аккумулятор; III — РОУ 40/13; IV — коллектор собственных нужд (КСН); V — дроссельный клапан; VI — шиберный клапан;

1 — пар от основного IV отбора турбины; 2 — пар от резервного III отбора турбины; 3 — пар от резервного источника (от двух горячих общестанционных магистралей); 4 — пар от пуско-сбросного устройства собственных нужд; 5 — пар от ГПП; 6 — пар от растопочного расширителя (Р-20); 7 — основной конденсат турбины; 8 — конденсат греющего пара от ПВД; 9 — питательная вода от узла впрысков; 10 — линия рециркуляции ПТН; 11 — пар от штоков стопорных и регулирующих клапанов турбины; 12 — пар на уплотнения

Для регулирования давления пара в деаэраторе на подводе греющего пара в колонку устанавливается один или два параллельно включенных регулирующих клапана:

• на блоках 110, 150, 200, 250 и 300 МВт — один РК;
• на блоках 500 МВт с двумя деаэраторами с колонками ДП-1000 — два РК D_{\text{у}}400 и D_{\text{у}}200\text{мм} ;
• на блоках 500 МВт с одним деаэратором с колонкой ДП-2000 — один РК с проходным сечением не менее 0,043 м2;
• на блоках 800 МВт с двумя деаэраторами с колонками ДП-1300 — два РК;
• на блоках 800 МВт с одним деаэратором с колонкой ДП-2800 — два РК с проходным сечением 0,049 м2 и 0,01 м2.

На некоторых блоках выпар из колонок отводится в ОВ для подогрева части основного конденсата, направляемого к колонкам. Дренаж из ОВ отводится через конденсатоотводчик в дренажный бак или бак-аккумулятор.

Выпар из колонки может отводиться также на утилизацию (ПНД, эжекторы и т.п.).

Для создания контура предпусковой деаэрации без включения питательного насоса на блоках 110, 200 и 800 МВт с двумя деаэраторами предусмотрена перемычка с запорной задвижкой между сливным трубопроводом деаэраторов и всасывающей линией сливных насосов ПНД-2 или ПНД-3.

В настоящее время на отечественных энергоблоках установлены следующие типы деаэрационных установок с колонками:

• на блоках 110, 150, 200 МВт — ДП-225, ДП-320, ДП-400, ДП-500, ДП-500М, ДП-1000;
• на блоках 250 и 300 МВт — ДП-500, ДП-500М, ДП-1000;
• на блоках 500 МВт — ДП-800, ДП-1000, ДП-2000;
• на блоках 800 МВт — ДП-1300, ДП-2800.

Типовая схема деаэрационной установки для конденсационных блоков 150 — 200, 215 МВт и теплофикационных блоков 110, 180 и 185 МВт

На блоках устанавливаются: один-два деаэратора с деаэрационными колонками ДП-320, ДП-400, ДП-500 или ДП-1000 (см. рис. 29, 30, 31 и 32).

В зависимости от режима работы греющий пар к деаэрационной колонке может поступить от:

третьего — с параметрами пара 1,2 МПа (12,2 кгс/см2), 266 °C для турбин Т-110/120-130;

четвертого — с параметрами пара 0,76 МПа (7,6 кгс/см2), 380 °C для турбин К-160-130;

четвертого — с параметрами пара 0,646 МПа (6,6 кгс/см2), 381 °C для турбин Т-180/210-130;

третьего — с параметрами пара 1,48 МПа (15 кгс/см2), 277 °C для турбин Т-185/220-130;

третьего — с параметрами пара 1,15 МПа (11,5 кгс/см2), 478 °C для турбин К-200-130;

четвертого — с параметрами пара 0,654 МПа (6,67 кгс/см2), 358 °C для турбин К-215-130;

• резервного отбора турбины:

второго — с параметрами пара 2,32 МПа (23,2 кгс/см2), 377 °C для турбин Т-110/120-130;

третьего — с параметрами пара 1,25 МПа (12,5 кгс/см2), 450 °C для турбин К-160-130;

второго — с параметрами пара 2,53 МПа (25,3 кгс/см2), 345 °C для турбин К-200-130;

• общестанционного коллектора собственных нужд.

К деаэрационной колонке также поступает пар от штоков стопорных и регулирующих клапанов турбины.

В бак-аккумулятор подводится питательная вода по линиям рециркуляции ПЭН и конденсат греющего пара ПВД.

На блоках с турбоустановками Т-180/210-130 и К-215-130 к деаэрационной колонке подводится также пар от расширителя непрерывной продувки котла.

На блоках с прямоточными котлами к деаэрационной колонке подводится пар от растопочного расширителя котла Р-20.

Основные потоки, поступающие и отводимые от деаэрационной установки, показаны на рис. 29 - 32.

На блок устанавливается один деаэратор с деаэрационной колонкой ДП-1000 или два деаэратора с деаэрационными колонками ДП-500 (см. рис. 33).

В зависимости от режима работы греющий пар к деаэрационной колонке может поступать от:

• основного отбора турбины:

третьего — с параметрами пара 1,52 МПа (15,2 кгс/см2), 446 °C для турбин ПОАТ ХТЗ;

четвертого — с параметрами пара 1,06 МПа (10,6 кгс/см2), 395 °C для турбин ПОТ ЛМЗ;

пятого — с параметрами пара 1,02 МПа (10,2 кгс/см2), 365 °C для турбин ПО ТМЗ;

• резервного отбора турбины:

второго — с параметрами пара 3,95 МПа (39,5 кгс/см2), 309 °C для турбин ПОАТ ХТЗ;

третьего — с параметрами пара 1,59 МПа (15,9 кгс/см2), 450 °C для турбин ПОТ ЛМЗ;

четвертого — с параметрами пара 1,73 (17,3 кгс/см2), 435 °C для турбин ПО ТМЗ;

• общестанционного коллектора собственных нужд с параметрами пара 1,3 МПа (13 кгс/см2), 300 °C;

К баку-аккумулятору подводится конденсат греющего пара от ПВД, питательная вода от узла впрысков и питательная вода по линиям рециркуляции ПТН и ПЭН, протечки из уплотнений питательных насосов. Остальные потоки, поступающие и отводимые от деаэрационной установки, показаны на рис. 33.

На ряде блоков для осуществления предпусковой деаэрации, питательная вода по линии рециркуляции предвключенных насосов заводится в тракт основного конденсата за ПНД.

Схема деаэрационной установки блоков 500 МВт с колонкой типа ДП-1000

На блок устанавливается два деаэратора с деаэрационными колонками ДП-1000 (ДП-800) (см. рис. 34).

В зависимости от режима работы греющий пар к деаэрационной колонке может поступать от:

• четвертого основного отбора турбины с параметрами пара 1,12 МПа (11,2 кгс/см2), 374 °C;
• третьего резервного отбора турбины с параметрами пара 1,75 МПа (17,5 кгс/см2), 400 °C;
• общестанционного коллектора собственных нужд с параметрами пара 1,3 МПа (13 кгс/см2), 300 °C;
• растопочного расширителя Р-20.

К баку-аккумулятору подводится конденсат греющего пара от ПВД, питательная вода от узла впрысков и питательная вода по линиям рециркуляции ПТН.

Остальные потоки, поступающие в деаэрационную установку и отводимые от нее, показаны на рис. 34.

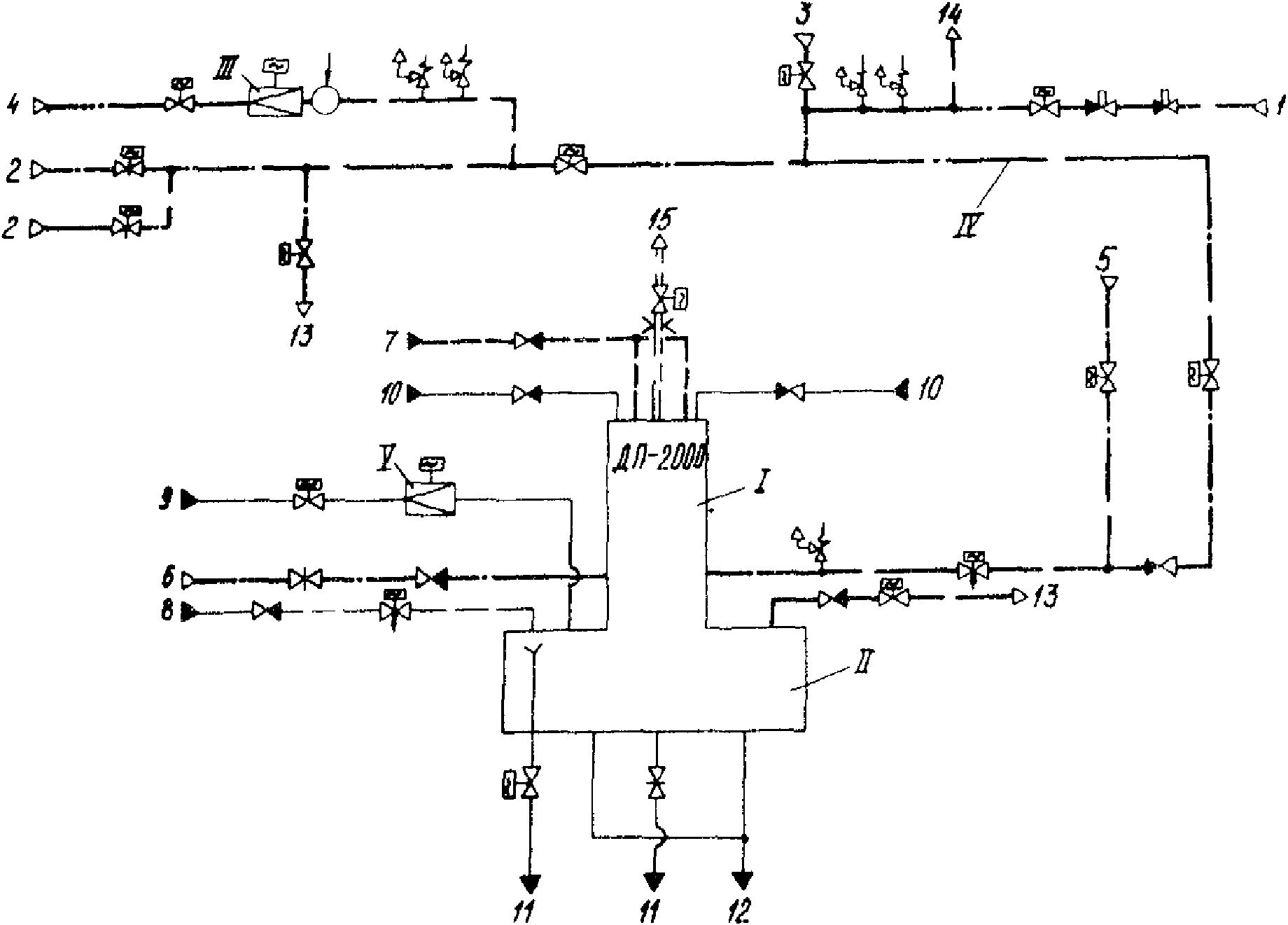

Типовая схема деаэрационной установки с колонкой ДП-2000 блоков 500 МВт

На блок устанавливается один деаэратор с деаэрационной колонкой ДП-2000 (см. рис. 35).

В зависимости от режима работы греющий пар к деаэрационной колонке может поступать от:

• четвертого отбора турбины с параметрами пара 1,21 МПа (12,1 кгс/см2), 383 °C;
• общестанционного коллектора собственных нужд с параметрами пара 1,3 МПа (13 кгс/см2), 375 °C;
• пуско-сбросного устройства собственных нужд;
• растопочного расширителя Р-20.

К деаэрационной колонке поступает также питательная вода по линии рециркуляции ПТН (для предпусковой деаэрации).

К баку-аккумулятору подводится конденсат греющего пара из ПВД и питательная вода от узла впрысков.

Остальные потоки, поступающие в деаэрационную установку и отводимые от нее, показаны на рис. 35.

Нормальная эксплуатация деаэратора предусматривает подвод пара к деаэратору и ПТН от четвертого отбора одним паропроводом, на котором устанавливаются два обратных клапана с гидроприводом и задвижка с электроприводом.

Остальные источники используются для питания паром деаэратора в пуско-остановочных режимах. Пар из общестанционного коллектора подводится к коллектору собственных нужд блока (КСН), из которого осуществляется отвод пара к деаэрационной колонке и на уплотнения турбины.

Для поддержания в прогретом состоянии трубопровода за ПСБУ СН и исключения гидроударов при его срабатывании через этот трубопровод при нормальной работе проходит пар четвертого отбора, идущий на питание деаэратора, подача пара от ПСБУ СН осуществляется в КСН.

На блоке установлено два деаэратора с горизонтальными деаэрационными колонками ДП-1300 (см. рис. 36) либо два деаэратора с колонками ДП-1600.

В зависимости от режима работы греющий пар к деаэрационной колонке может поступать от:

• четвертого основного отбора турбины с параметрами пара 1,09 МПа (10,9 кгс/см2), 386 °C;
• общестанционного коллектора собственных нужд «холодного» пара с параметрами 1,3 МПа (13 кгс/см2), 300 °C;
• общестанционного коллектора собственных нужд «горячего» пара с параметрами 1,3 МПа (13 кгс/см2), 400 °C;
• пуско-сбросного устройства собственных нужд;
• растопочного расширителя Р-20.

Деаэратор ДП-1300 может работать в режиме скользящего давления, поэтому резервный третий отбор в работе деаэратора не используется.

К деаэрационной колонке поступает также пар от штоков стопорных и регулирующих клапанов турбины, пар от уплотнений турбины и питательная вода по линиям рециркуляции ПТН.

К баку-аккумулятору подводится конденсат греющего пара от ПВД и питательная вода от узла впрысков.

Остальные потоки, поступающие и отводимые от деаэрационной установки, показаны на рис. 36.

Греющий пар подводится к КСН блока от общестанционного коллектора собственных нужд «холодного» пара по двум трубопроводам, от остальных источников по одному трубопроводу. Пар от Р-20 заводится в линию перед регулирующими клапанами.

Из КСН блока пар по трубопроводу, на котором установлен обратный клапан и задвижка с электроприводом, подводится в общий коллектор, из которого по двум трубопроводам направляется к каждой деаэрационной колонке.

Из КСН блока осуществляется отвод пара к уплотнениям турбины, к турбовоздуходувкам и турбоприводам питательных насосов.

Типовая схема деаэрационной установки

На блок устанавливается один деаэратор с деаэрационной колонкой ДП-2800 (см. рис. 37).

В зависимости от режима работы греющий пар к деаэрационной колонке может поступать от:

• четвертого отбора турбины с параметрами пара 1,09 МПа (10,9 кгс/см2), 386 °C;
• пуско-сбросного устройства собственных нужд;
• общестанционного коллектора собственных нужд с параметрами пара 1,3 МПа (13 кгс/см2), 440 °C;
• растопочного расширителя Р-20.

На подводе пара в турбину установлено два регулирующих клапана. Клапан с большим сечением (~ 420 см2) используется в пусковых режимах, когда требуется больший расход пара. Клапан с меньшим сечением (~ 100 см2) используется в качестве эксплуатационного при несении блоком нагрузки.

В связи с возможностью работы деаэратора на скользящем давлении не предусмотрено питание паром деаэратора от резервного третьего отбора турбины.

В остальном схема данной деаэрационной установки аналогична схеме деаэрационной установки блока 500 МВт с деаэратором ДП-2000 (см. рис. 35).

Приложение 3

1. Система перелива деаэратора должна выбираться по максимальному суммарному расходу воды, поступающей в деаэратор одновременно из всех возможных источников: из конденсатора турбин, от бойлеров, испарителей и по линии возврата конденсата от промышленных потребителей пара.

2. Пропускная способность системы перелива должна определяться для давления в деаэраторе 0,4 (кгс/см2) МПа с учетом вскипания воды в трубопроводах.

3. Должна быть обеспечена необходимая пропускная способность элементов системы от деаэратора до конечного приемника, включая линию перелива от деаэратора до расширителя, собственно расширителя, линию выпара из расширителя в атмосферу, линию слива из расширителя в дренажный бак или в циркводовод, линию перелива дренажного бака.

В качестве второй ступени защиты аккумуляторных баков деаэраторов всех блоков мощностью 300 МВт и ниже, а также действующих блоков 500 и 800 МВт с поперечными конденсаторами предусматривается выполнение корректирующего сигнала по уровню в деаэраторе, подаваемого на вход регулятора уровня в конденсаторе.

Схема регулирования уровней с дополнительным сигналом по уровню в деаэраторе приведена на рис. 38 для блоков со смешивающим ПНД-2, на рис. 39 для блоков со смешивающими ПНД-1 и 2, на рис. 40 для блоков с поверхностными ПНД.

с дополнительным сигналом по уровню в деаэраторе

Рис. 39. Схема регулирования уровней

для блоков КЭС со смешивающими ПНД 1 и 2:

I — деаэратор; II — конденсатор; III — подогреватели низкого давления; IV — БОУ; V — VI — конденсатные насосы № 1 и 2;

На рис. 41 приведена структурная схема регулирования уровней в деаэраторе и конденсаторе применительно к аппаратуре АКЭСР-П, отличающаяся от традиционной наличием корректирующей цепочки с блоком нелинейных преобразований (БНП-М).

клапан регулятора уровня в конденсаторе

На вход БНП подается сигнал по уровню в деаэраторе, а с выхода БНП сигнал со знаком, противоположным сигналу по уровню в конденсаторе, подается на вход регулирующего прибора уровня в конденсаторе.

Блок БНП осуществляет изменение структуры схемы, в соответствии с которым в случае нахождения уровня в деаэраторе в заданных пределах схема не отличается от традиционной, а в случае повышения уровня в деаэраторе регулятор уровня в конденсаторе, получая на вход разность сигналов по уровням в деаэраторе и конденсаторе, обеспечивает синхронное изменение указанных уровней в заданном соотношении.

Это соотношение определяется углом наклона отрезка характеристики блока БНП (рис. 42).

для блоков КЭС со смешивающим ПНД-2

Угол наклона отрезка характеристики должен подбираться таким образом, чтобы при уровне в деаэраторе H_{\text{дмакс}} и уровне в конденсаторе H_{\text{кмакс}} клапан РУК был полностью закрыт и сумма сигналов на входе регулятора РУК равнялась нулю:

i_{\text{кмакс}} - i_{\text{дмакс}} - i_{\varphi\text{з}} = 0 ,

где H_{\text{кмакс}} — максимальный уровень в конденсаторе по шкале прибора;

H_{\text{дмакс}} = 0,7D ;

i_{\text{кмакс}} — сигнал по уровню в конденсаторе при H_{\text{кмакс}} ;

i_{\text{дмакс}} — сигнал по уровню в деаэраторе при H_{\text{дмакс}} ;

i_{\varphi\text{з}} — сигнал по положению регулирующего клапана РУК в закрытом состоянии.

Отсюда

Все регуляторы должны реализовать пропорциональный закон регулирования. Величина неравномерности регулирования сохраняется без изменения.

На блоках мощностью 500, 800 МВт с продольными конденсаторами и двумя смешивающими ПНД предусматривается схема регулирования уровней, отличающаяся тем, что регуляторы уровней в деаэраторе и смешивающих ПНД получают сигналы по уровню в соответствующем аппарате и воздействуют на регулирующие клапаны на линиях подачи в эти аппараты основного конденсата, а регулятор подпитки получает сигнал по уровню в конденсаторе (рис. 43). Все регуляторы реализуют пропорциональный закон регулирования с неравномерностью регулирования — в смешивающих ПНД 0,5 \div 1,0\text{м} , а в деаэраторе — 0,2 \div 0,3\text{м} . При этом с целью сокращения изменений уровней в смешивающих ПНД в соответствии с неравномерностью регулирования на вход регуляторов РУП1 и РУП2 подается дополнительно сигнал по уровню в деаэраторе.

---
