РД 34.20.327-87. Методические указания по гидропневматической промывке водяных тепловых сетей

Министерство энергетики и электрификации СССР · № РД 34.20.327-87Действующий акт

(утв. Минэнерго СССР 21.10.87)

Примечание

Документ введен в действие с 1 января 1988 года.

Утверждено
Заместителем начальника
Главного научно-технического
управления энергетики и
электрификации
А. П. Берсеневым

21 октября 1987 года

РУКОВОДЯЩИЙ ДОКУМЕНТ

МЕТОДИЧЕСКИЕ УКАЗАНИЯ ПО ГИДРОПНЕВМАТИЧЕСКОЙ ПРОМЫВКЕ ВОДЯНЫХ ТЕПЛОВЫХ СЕТЕЙ

РД 34.20.327-87

Срок действия установлен
с 1 января 1988 года

до 1 января 1998 года

Разработано Московским головным предприятием Производственного объединения по наладке, совершенствованию технологии и эксплуатации электростанций и сетей «Союзтехэнерго».

Исполнитель И.В. Воронцова (ПО «Союзтехэнерго»).

Утверждено Главным научно-техническим управлением энергетики и электрификации 21.10.87 г.

Заместитель начальника А.П. Берсенев

Срок действия установлен с 01.01.88 г. до 01.01.98 г.

Методические указания по гидропневматической промывке водяных тепловых сетей распространяются на разработку режима гидропневматической промывки участков трубопровода в тепловых сетях диаметром до 500 мм, предназначены для персонала предприятий тепловых сетей Минэнерго СССР и могут быть использованы работниками тепловых сетей других ведомств.

С выходом настоящих Методических указаний утрачивает силу «Временная инструкция по гидропневматической промывке водяных тепловых сетей» (М.: СЦНТИ ОРГРЭС, 1971).

1. ОБЩИЕ ПОЛОЖЕНИЯ И УКАЗАНИЯ ПО ПРОМЫВКЕ ТЕПЛОВЫХ СЕТЕЙ

1.1. В настоящих Методических указаниях рассмотрены средства измерения, подготовительные мероприятия, режимы и порядок гидропневматической промывки участков трубопровода в тепловых сетях диаметром до 500 мм.

Промывка трубопроводов диаметром свыше 500 мм требует дополнительных научно-технических исследований, связанных с возможностью получения требуемых скоростей водовоздушной смеси и необходимостью выноса дренажных отводов за территорию инженерных коммуникаций и городских застроек. В каждом конкретном случае это требует проектной проработки.

1.2. Целью промывки водяных тепловых сетей является очистка трубопроводов от строительно-монтажного мусора, окалины, ржавчины и различных отложений, накапливающихся в процессе эксплуатации.

1.3. Гидропневматический способ промывки является наиболее рациональным, так как простота его осуществления в сочетании с достаточной эффективностью и экономичностью по затратам рабочего времени и промывочной воды создают значительные преимущества перед обычной промывкой гидравлическим способом.

1.4 Гидропневматическая промывка должна производиться по окончании строительства тепловых сетей, а в действующих сетях:

  • после капитального ремонта;
  • после перекладки трубопроводов;
  • при увеличении гидравлического сопротивления;
  • при загрязненности и неприятном запахе сетевой воды, особенно в открытых системах теплоснабжения.

1.5. Для достижения необходимых скоростей водовоздушной смеси промывка тепловой сети должна производиться отдельными участками.

Протяженность промываемых участков трубопроводов определяется в зависимости от диаметра промываемых трубопроводов и не должна превышать 500 м для D_{y} до 250 мм и 1000 м для D_{y} 300 — 500 мм.

При выделении участков тепловой сети, подлежащих промывке, необходимо учитывать возможность сброса водовоздушной смеси в конце участка.

1.6. Для промывки открытых и закрытых систем используется вода из питьевого или технического водопровода или сетевая вода из систем теплоснабжения (по согласованию с эксплуатирующей организацией).

В открытых системах теплоснабжения окончательная промывка трубопроводов тепловых сетей должна производиться водой питьевого качества до достижения в сбрасываемой промывочной воде показателей, соответствующих санитарным нормам на питьевую воду.

1.7. Источником сжатого воздуха являются стационарные или передвижные компрессорные установки.

На трубопроводе сжатого воздуха должны быть установлены: задвижка, обратный клапан и штуцера с вентилем диаметром 15 мм для манометров до и после обратного клапана (рис. 1).

1. Общие положения и указания по промывке тепловых сетей

I, II, III, IV — номера участков; 1. Общие положения и указания по промывке тепловых сетей - промываемый участок трубопровода; ------ — обратный трубопровод; П — водоподогревательная установка; НМ — сетевой насос; \text{Ш}_{\text{т}} - \text{Ш}_{4} — штуцера с краном для подключения сжатого воздуха; \text{Ш М}_{\text{т}} - \text{Ш М}_{6} — штуцера с вентилем диаметром 15 мм и манометром; ИД — сужающее устройство для измерения расхода по перепаду давлений; \text{А}_{1} - \text{А}_{15} — открытые задвижки; \text{А}_{16} , \text{А}_{19} — закрытые задвижки; I — подпиточный трубопровод технической воды; 2 — дренажный отвод для сброса воды; 3 — дифманометр

Рис. 1. Принципиальная гидропневматическая схема
промываемых участков тепловой сети

1.8. Сброс промывочной воды осуществляется в канализационный колодец или в отводный канал, способный принять и сдренировать эту воду в период промывки. Дренажная отводящая труба у промываемого участка трубопровода должна быть надежно закреплена, ее свободный конец должен быть открыт, под ним должен быть установлен деревянный или стальной щит, предохраняющий грунт от размыва.

1.9. Эффективность гидропневматической промывки в действующих тепловых сетях может оцениваться в зависимости от снижения гидравлического сопротивления трубопровода, определяемого гидравлическими испытаниями сети до и после промывки.

1.10. Для промывки обратного трубопровода предусматривается врезка перемычки за сетевым насосом в обратный трубопровод за задвижкой на выводе источника тепла (см. рис. 1).

1.11. Условные проходы перемычек, дренажных отводов для спуска промывочной воды, штуцеров для сжатого воздуха выбираются в зависимости от диаметров условных проходов промываемых трубопроводов и в соответствии с таблицей.

НаименованиеДиаметр условного прохода трубопровода, мм
50 — 80100 — 150200 — 250300 — 450500
Условный проход перемычки Условный проход штуцера для подачи сжатого воздуха Условный проход дренажного отвода для спуска промывочной воды50 25 4080 40 80150 40 100200 50 200300 80 250

2. СРЕДСТВА ИЗМЕРЕНИЯ

2.1. Основными измеряемыми величинами при гидропневматической промывке являются: давление воды, воздуха и водовоздушной смеси, расход воды и воздуха. Схемы установки средств измерения при промывке приведены на рис. 1 и 2.

2. Средства измерения

2. Средства измерения - сжатый воздух; 2. Средства измерения - сырая техническая вода;

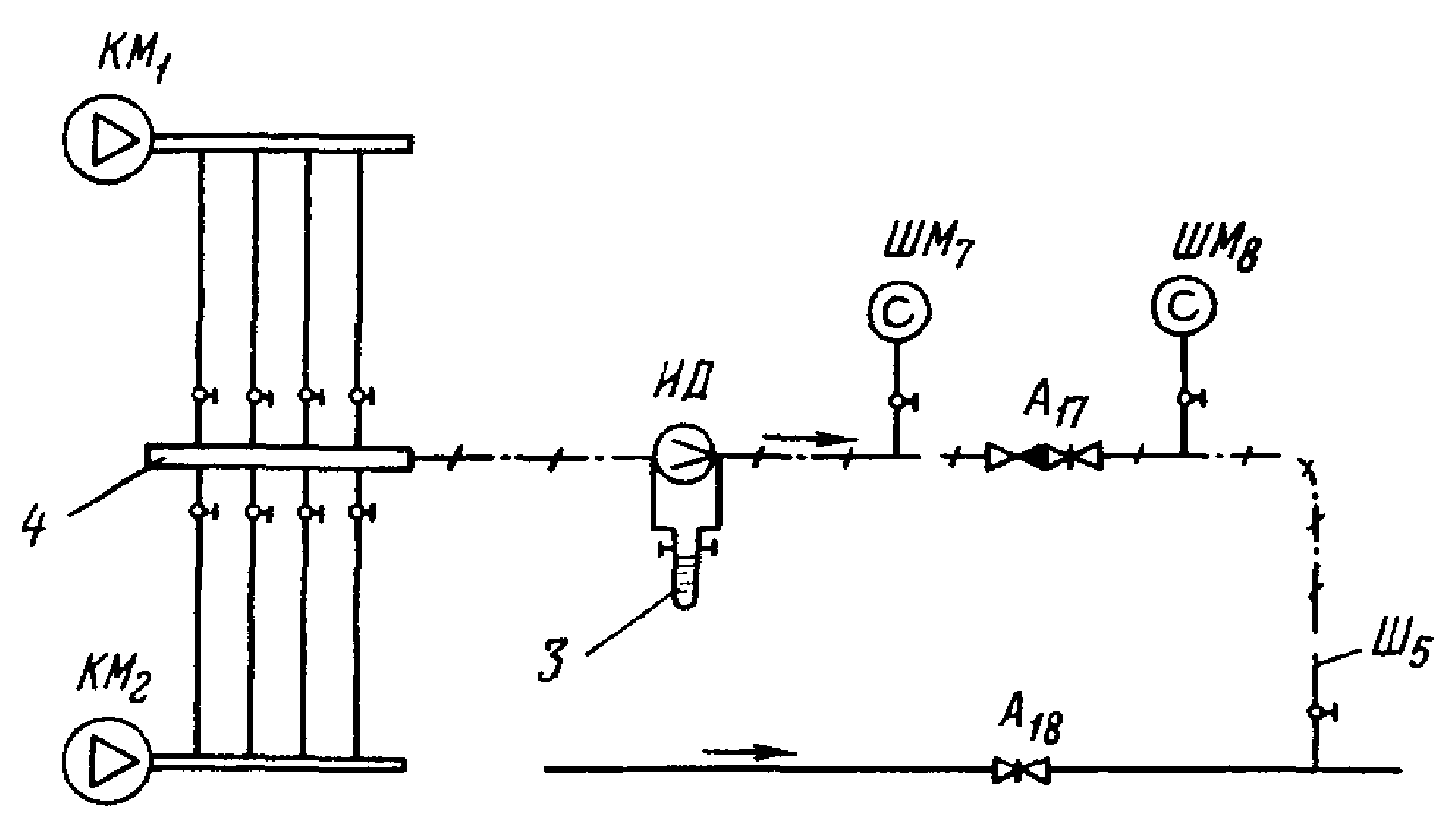

\text{КМ}_{1} , \text{КМ}_{2} — компрессоры; \text{Ш}_{5} — штуцер с краном для подключения сжатого воздуха; \text{Ш М}_{7} , \text{Ш М}_{8} — штуцера с вентилем диаметром 15 мм и манометром; 3 — дифманометр; 4 — коллектор; ИД — сужающее устройство для измерения расхода по перепаду давлений; \text{А}_{17} , \text{А}_{18} — открытые задвижки

Рис. 2. Гидропневматическая схема подключения компрессоров
к промываемому участку трубопровода.

2.2. Для измерения давления воды, воздуха и водовоздушной смеси используются технические пружинные манометры типа МТИ класса 0,6, которые устанавливаются в соответствии с техническим описанием и инструкцией по эксплуатации.

2.3. Для измерения расходов воды и воздуха используются стандартные сужающие устройства (измерительные диафрагмы). К сужающим устройствам присоединяются расходомеры семенного перепада давлений класса 1, 5.

2.4. Расчет и установка сужающих устройств должны производиться согласно РД 50-213-80. Правила измерения расхода газов и жидкостей стандартными сужающими устройствами.

2.5. Все применяемые при испытаниях средства измерения должны иметь действующие клейма о государственной или ведомственной поверках, а расчеты сужающих устройств должны быть проверены в территориальных органах Госстандарта.

3. ПОДГОТОВКА ТЕПЛОВОЙ СЕТИ К ПРОМЫВКЕ

3.1. Гидропневматическая промывка водяной тепловой сети должна производиться под руководством специально назначенного ответственного лица — руководителя работ (по наряду).

3.2. До начала промывки составляется рабочая программа промывки с перечнем подготовительных мероприятий, которая утверждается главным инженером предприятия тепловых сетей и согласовывается с главным инженером ТЭЦ.

3.3 В рабочей программе должно быть отражено следующее:

  • задачи промывки;
  • параметры режимов промывки по участкам;
  • схема включения оборудования ТЭЦ;
  • схема промывки тепловой сети;
  • схема подключения компрессоров к тепловой сети;
  • места установки арматуры;
  • места установки средств измерений;
  • места врезки и размеры перемычек между подающей и обратной линиями тепловой сети;
  • места врезки штуцеров для подключения сжатого воздуха;
  • места врезки дренажных отводов для сброса водовоздушной смеси;
  • порядок открытия секционных задвижек, перемычек;
  • тип и подача сетевых насосов;
  • тип, количество и подача компрессоров;
  • измеряемые параметры;
  • перечень лиц, ответственных за обеспечение заданных режимов на ТЭЦ и в тепловой сети;
  • количество наблюдателей, необходимых для проведения измерений на ТЭЦ, компрессорной установке, в местах сброса водовоздушной смеси на тепловой сети;
  • необходимые для проведения промывки транспортные средства;
  • геодезические отметки в начале и конце промываемых участков;
  • мероприятия по технике безопасности.

3.4. В рабочей программе указывается очередность промывки участков тепловой сети и последовательность операций при их промывке.

3.5 Перечень подготовительных мероприятий должен включать следующие работы:

а) на ТЭЦ:

  • разработку схемы включения оборудования при промывке;
  • проверку готовности используемого оборудования;
  • проверку и установку средств измерения;
  • проверку источника промывочной воды;

б) в тепловой сети:

  • осмотр тепловой сети для определения мест подключения компрессоров, сброса водовоздушной смеси, наличия арматуры и перемычек;
  • отключение ответвлений от промываемой магистрали;
  • организацию пунктов наблюдения для контроля режима промывки;
  • установку в пунктах наблюдения средств измерения.

3.6. Пункты наблюдения организуются в тепловой сети в местах подключения воздуха к трубопроводу и сброса водовоздушной смеси. Для объезда трассы тепловой сети на время промывки должен быть выделен автотранспорт.

3.7. Отключение всех систем теплопотребления промываемой магистрали производится первыми со стороны тепловой сети задвижками, установленными на подающих и обратных трубопроводах.

3.8. Персонал, участвующий в гидропневматической промывке, должен быть ознакомлен с рабочей программой промывки и возлагаемыми на него обязанностями.

Персонал в местах наблюдения должен быть обеспечен средствами для оперативной связи с руководителем работ.

3.9. До начала промывки должно быть проверено выполнение мероприятий по технике безопасности.

3.10 Продолжительность промывки определяется осветленностью промывочной воды и зависит от:

  • степени загрязненности трубопроводов;
  • протяженности промываемого участка при нормальных условиях;
  • соотношения объемных расходов воздуха и воды m:

m = L/G, (1)

где L — расход сжатого в компрессоре воздуха, м3/ч;

G — расход воды, м3/ч;

  • скорости прохождения водовоздушной смеси V, м/с.

Наибольший эффект от гидропневматической промывки получается при m = 2 \div 5 и V = 1,5 \div 5\text{м}/\text{с} .

3.11. Схема промывки водяных тепловых сетей показана на рис. 1. Она предусматривает раздельную промывку подающего и обратного трубопроводов участками, протяженность которых выбирается в пределах, указанных в п. 1.5, с подачей воды и сжатого воздуха в начале промываемого участка и сбросом в конце участка. Подача воды при промывке осуществляется сетевым насосом водоподогревательной установки, а подпитка сети — от технического водопровода. Могут быть изысканы другие источники промывочной воды, в этом случае схема соответственно корректируется.

4. РАСЧЕТ РЕЖИМА ПРОМЫВКИ ТЕПЛОВОЙ СЕТИ

4.1. В расчет режима промывки входит определение требуемых расходов воды, воздуха и необходимого давления в начале промываемого участка.

4.2 Режим гидропневматической промывки рассчитывается для каждого промываемого участка в такой последовательности:

4.2.1. Для данного диаметра трубопровода в зависимости от скорости водовоздушной смеси и значения m по Приложению 1 выбирается реально достижимый расход воды и воздуха, а также определяются удельные потери давления водовоздушной смеси.

4.2.2. Определяются потери давления на промываемом участке \Delta p_{\text{см}} (МПа) при прохождении водовоздушной смеси:

\Delta p_{\text{см}} = \Delta h_{\text{см}}l_{\text{пр}}\beta 10^{- 5},(2)

где \Delta h_{\text{см}} — удельные потери давления водовоздушной смеси, кгс/(м2 · м);

l_{\text{пр}} — приведенная длина промываемого участка (м), в которую входит линейная длина l_{\text{л}} и местное сопротивление. Для труб диаметром до 350 мм l_{\text{пр}} = 1,5 \cdot l_{\text{л}} , диаметром 400 — 500 мм l_{\text{пр}} = 1,7 \cdot l_{\text{л}} ;

\beta — поправочный коэффициент к удельным потерям, зависящий от фактической эквивалентной шероховатости труб промываемого участка, определенной в результате гидравлических испытаний (Приложение 3).

4.2.3 Определяются потери давления в дренажном отводе \Delta p_{\text{др}} (МПа):

\Delta p_{\text{др}} = K_{\text{см}}\Delta h_{\text{в}}l_{\text{др}.\text{пр}}10^{- 5},(3)

где K_{\text{см}} — переводной коэффициент для определения удельных потерь давления водовоздушной смеси

K_{\text{см}} = 1,3(1 + \frac{0,66m}{1 + 0,34m})^{2}(4)

(для m = 2 K_{\text{см}} = 4,1 ; m = 3 K_{\text{см}} = 5,1 ; m = 4 K_{\text{см}} = 5,8 ; для m = 5 K_{\text{см}} = 6,4 );

\Delta h_{\text{в}} — удельные потери давления в дренажном отводе, кгс/м2 · м), определяемые по номограммам для расчета гидравлических потерь по диаметру, отвода и заданному расходу воды (Приложение 2);

l_{\text{др}.\text{пр}} — приведенная длина дренажного отвода, м.

4.2.4 Определяется необходимое давление водовоздушной смеси p_{2} (МПа) в конце промываемого участка:

p_{2} = 0,05 + \Delta p_{\text{др}}.(5)

4.2.5 Определяется необходимое давление водовоздушной смеси в начале участка p_{1} (МПа):

p_{1} = p_{2} + \Delta p_{\text{см}} + \frac{Z}{100} ,(6)

где Z — разность отметок оси трубопровода в точках ввода и сброса водовоздушной смеси на промываемом участке, м. Если точка сброса расположена выше точки ввода, то Z принимается со знаком «плюс», если ниже — со знаком минус».

Полученное значение p_{1} определяет давление, которое должно обеспечиваться компрессорной установкой.

4.2.6 Расчетная подача компрессоров L_{\text{ком}} (м3/мин) определяется по минутному расходу сжатого воздуха:

L_{\text{ком}} = \frac{L_{\text{возд}}}{60} ,(7)

где L_{\text{возд}} — расход воздуха, м3/ч.

Тип и количество компрессоров выбираются в соответствии с их расчетной подачей.

5. ПРОВЕДЕНИЕ ПРОМЫВКИ

5.1 Промывка производится согласно составленной программе в такой последовательности

5.1.1. Отключаются системы абонентов и переключается участок сети для проведения промывки согласно общей схеме промывки.

5.1.2. Совместная гидропневматическая промывка тепловых сетей и систем теплопотребления не допускается.

5.1.3 Тепловая сеть заполняется водой.

5.1.4. Включаются насосы, подающие воду для промывки, давление воды доводится до расчетного значения, затем открывается задвижка на дренажном трубопроводе.

5.1.5. Включается компрессорная установка, расход воздуха доводится до расчетного значения.

5.1.6. Через каждые 15 — 20 мин прекращается на 5 мин подача воздуха в промываемый участок, затем режим промывки восстанавливается.

5.2. Промывка осуществляется до полного осветления водовоздушной смеси, после чего в течение 15 мин она производится только водой.

По окончании промывки первого участка магистрали промывается следующий.

5.3. Все операции, связанные с переключениями участков сети и вводом в работу сетевых и подпиточных насосов, включением и отключением компрессоров, выполняются по утвержденной программе и записываются в оперативный журнал. Переключения с участка на другой участок производятся при остановленных сетевых и подпиточных насосах и компрессорах.

5.4. После промывки промывочная вода удаляется и заменяется деаэрированноЙ.

5.5. После окончания промывки должны быть проверены опоры, компенсаторы и запорная арматура.

6. ТРЕБОВАНИЯ ТЕХНИКИ БЕЗОПАСНОСТИ ПРИ ПРОВЕДЕНИИ РАБОТ

6.1. При проведении гидропневматической промывки тепловой сети должны соблюдаться требования техники безопасности, предусмотренные «Правилами техники безопасности при эксплуатации тепломеханического оборудования электростанций и тепловых сетей» (М.: Энергоатомиздат, 1985).

6.2. Персонал, участвующий в промывке, должен пройти полный инструктаж по технике безопасности.

6.3. Запрещается производство ремонтных и других работ на участках тепловой сети во время промывки.

6.4. Запрещается нахождение вблизи промываемых трубопроводов лиц, не участвующих непосредственно в промывке.

6.5. Запрещается пребывание людей в камерах и проходных каналах промываемого участка тепловой сети во время подачи воздуха в промываемые трубопроводы.

6.6. Трубопроводы, на которых производится сброс водовоздушной смеси, на всем протяжении должны быть надежно закреплены.

6.7. Места сброса водовоздушной смеси из промываемых трубопроводов должны быть ограждены.

6.8. При использовании шлангов для подвода сжатого воздуха от компрессора к промываемым трубопроводам соединять их со штуцерами следует специальными хомутиками; на штуцерах должна быть насечка, предотвращающая сползание с них шланга. На каждом соединении должно быть не менее двух хомутиков.

Запрещается использование шлангов, не рассчитанных на требуемое давление.

6.9. Обратный клапан на воздухопроводе должен быть хорошо притерт и проверен на плотность гидропрессом.

7. ПРИМЕР РАСЧЕТА РЕЖИМА ПРОМЫВКИ

Требуется промыть участок магистрали диаметром D_{y} 400 мм, длиной 900 м. Расход водовоздушной смеси на промывку при V = 2,5 м/с составляет 1200 м3/ч (см. Приложение 1).

Фактическое значение эквивалентной шероховатости труб составляет K = 3,0 мм; дренажная труба диаметром 200 мм, длиной 12 м, с подъемом на высоту Z = 2 м. Требуется найти необходимое давление водовоздушной смеси в начале промываемого участка.

7.1 Принимается соотношение объемных расходов воздуха и воды m = 3.

7.2. По табл. П1.3 Приложения 1 находим расходы воды 300 м3/ч, воздуха 900 м3/ч и удельные потери давления водовоздушной смеси \Delta h_{\text{см}} = 5,6\text{кгс}/(\text{м}^{2} \cdot \text{м}) .

7.3. По Приложению 3 поправочный коэффициент на эквивалентную шероховатость \beta = 1,66 .

7.4 Потери давления на промываемом участке находятся по формуле (2):

\Delta p_{\text{см}} = 5,6 \cdot 1,7 \cdot 900 \cdot 1,66 \cdot 10^{- 5} = 0,142\text{МПа }(1,42\text{кгс}/\text{см}^{2}).

7.5. Удельные потери давления в дренажном отводе при расходе воды 300 м3/ч по номограмме для труб диаметром D_{y} = 200\text{мм} (см. Приложение 2) составляют 45 кгс/(м2 · м).

Потери давления в этом отводе при протекании водовоздушной смеси находятся по формуле (3):

\Delta p_{\text{др}} = 5,1 \cdot 45 \cdot 1,5 \cdot 12 \cdot 10^{- 5} = 0,041\text{МПа }(0,41\text{кгс}/\text{см}^{2}).

7.6 Необходимое давление водовоздушной смеси в конце промываемого участка по формуле (5):

p_{2} = 0,05 + 0,041 = 0,091\text{МПа }(0,91\text{кгс}/\text{см}^{2}).

7.7 Давление смеси в начале промываемого участка определяется по формуле (6):

p_{1} = 0,091 + 0,142 + 0,02 = 0,253\text{МПа }(2,53\text{кгс}/\text{см}^{2}).

7.8 Расчетная подача компрессоров L_{\text{ком}} (м3/мин) определяется по формуле (7):

L_{\text{ком}} = \frac{900}{60} = 15\text{м}^{3}/\text{мин}.

Для промывки необходимо иметь два компрессора ДК-9.

Приложение 1

РАСЧЕТНЫЕ ПАРАМЕТРЫ ДЛЯ ГИДРОПНЕВМАТИЧЕСКОЙ ПРОМЫВКИ
ВОДЯНЫХ ТЕПЛОВЫХ СЕТЕЙ ПО ЗАДАННЫМ ДИАМЕТРАМ ТРУБОПРОВОДОВ
И СКОРОСТИ ВОДОВОЗДУШНОЙ СМЕСИ V = 1,5 \div 5\text{м}/\text{с}

Таблица П1.1

Расчетные параметры для гидропневматической промывки
водяных тепловых сетей по заданным диаметрам трубопроводов
и скорости водовоздушной смеси V = 1,5 м/с

ПоказательДиаметр трубопровода, мм
507080100125150200250300350400450500
Расход водовоздушной смеси, м3/ч
1020304070901802804005207209001100
При соотношении объемных расходов воздуха и воды m = 2
Расход воды, м3/ч37101520306090130180240300370
Расход воздуха, м3/ч71320255060120190270340480600730
Удельные потери давления воды дельта h , кгс/(м2 · м) в7,47,06,04,52,52,21,71,20,950,80,70,60,5
Удельные потери давления водовоздушной смеси, дельта h , кгс/(м2 · м)30,328,724,618,510,39,07,04,93,93,32,92,52,1
см
При соотношении объемных расходов воздуха и воды m = 3
Расход воды, м3/ч3571020254570100130180230280
Расход воздуха, м3/ч71523305065135210300390540670820
Удельные потери давления воды дельта h , кгс/(м2 · м) в7,43,72,82,02,51,51,00,70,560,420,40,350,3
Удельные потери давления водовоздушной смеси, дельта h , кгс/(м2 · м)37,718,914,310,212,87,75,13,62,92,12,01,81,5
см
При соотношении объемных расходов воздуха и воды m = 4
Расход воды, м3/ч24681520355580110150180220
Расход воздуха, м3/ч81624325570145225320410570720880
Удельные потери давления воды дельта h , кгс/(м2 · м) в3,32,42,01,31,40,950,60,450,350,30,280,220,18
Удельные потери давления водовоздушной смеси, дельта h , кгс/(м2 · м)19,113,911,67,58,15,53,52,62,01,71,61,31,0
см
При соотношении объемных расходов воздуха и воды m = 5
Расход воды, м3/ч2357101530456590120150190
Расход воздуха, м3/ч81725336075150235335430600750910
Удельные потери давления воды дельта h , кгс/(м2 · м) в3,31,31,41,00,60,550,420,30,250,20,170,150,14
Удельные потери давления водовоздушной смеси, дельта h , кгс/(м2 · м) см21,18,39,06,43,83,52,71,91,61,31,10,960,9

Таблица П1.2

Расчетные параметры для гидропневматической промывки
водяных тепловых сетей по заданным диаметрам трубопроводов
и скорости водовоздушной смеси V = 2,0 м/с

ПоказательДиаметр трубопровода, мм
507080100125150200250300350400450500
Расход водовоздушной смеси, м3/ч
153040559013024038054070096012001500
При соотношении объемных расходов воздуха и воды m = 2
Расход воды, м3/ч5101020304080130180230320400500
Расход воздуха, м3/ч1020303560901602503604706408001000
Удельные потери давления воды дельта h , кгс/(м2 · м) в20,015,06,08,55,53,83,12,51,81,31,21,10,9
Удельные потери давления водовоздушной смеси, дельта h , кгс/(м2 · м)82,061,524,634,822,615,612,710,37,45,34,94,53,7
см
При соотношении объемных расходов воздуха и воды m = 3
Расход воды, м3/ч581015253060100140180240300380
Расход воздуха, м3/ч10223040651001802804005207209001120
Удельные потери давления воды дельта h , кгс/(м2 · м) в20,09,26,04,54,02,21,71,41,10,80,70,60,5
Удельные потери давления водовоздушной смеси, дельта h , кгс/(м2 · м)102,046,930,623,020,411,28,77,15,64,13,63,12,6
см
При соотношении объемных расходов воздуха и воды m = 4
Расход воды, м3/ч3681020255080110140190240300
Расход воздуха, м3/ч12243245701051903004305607709601200
Удельные потери давления воды дельта h , кгс/(м2 · м) в7,45,33,72,02,51,51,20,90,60,480,450,380,34
Удельные потери давления водовоздушной смеси, дельта h , кгс/(м2 · м)42,930,721,511,614,58,77,05,23,52,82,62,22,0
см
При соотношении объемных расходов воздуха и воды m = 5
Расход воды, м3/ч357101520406090120160200250
Расход воздуха, м3/ч122533457511020032045058080010001250
Удельные потери давления воды дельта h , кгс/(м2 · м) в7,43,72,82,01,40,950,750,50,450,350,30,270,24
Удельные потери давления водовоздушной смеси, дельта h , кгс/(м2 · м) см47,423,717,912,89,06,14,83,22,92,21,91,71,5

Таблица П1.3

Расчетные параметры для гидропневматической промывки
водяных тепловых сетей по заданным диаметрам трубопроводов
и скорости водовоздушной смеси V = 2,5 м/с

ПоказательДиаметр трубопровода, мм
507080100125150200250300350400450500
Расход водовоздушной смеси, м3/ч
20355070110160300460680850120015001800
При соотношении объемных расходов воздуха и воды m = 2
Расход воды, м3/ч71015203555100150230280400500600
Расход воздуха, м3/ч132535507510520031045057080010001200
Удельные потери давления воды дельта h , кгс/(м2 · м) в40,015,013,08,57,57,35,03,33,02,02,01,71,3
Удельные потери давления водовоздушной смеси, дельта h , кгс/(м2 · м)164,061,553,334,930,830,020,513,512,36,28,27,05,3
см
При соотношении объемных расходов воздуха и воды m = 3
Расход воды, м3/ч5101020304075120170210300380450
Расход воздуха, м3/ч152540508012022534051064090011201350
Удельные потери давления воды дельта h , кгс/(м2 · м) в20,015,06,08,55,53,82,82,01,61,11,10,950,75
Удельные потери давления водовоздушной смеси, дельта h , кгс/(м2 · м)102,076,530,643,428,119,414,310,28,25,65,64,93,8
см
При соотношении объемных расходов воздуха и воды m = 4
Расход воды, м3/ч47101520306090140170240300360
Расход воздуха, м3/ч162840559013024037054068096012001440
Удельные потери давления воды дельта h , кгс/(м2 · м) в13,07,06,04,52,52,21,71,21,10,70,70,60,47
Удельные потери давления водовоздушной смеси, дельта h , кгс/(м2 · м)75,440,634,826,114,512,810,07,06,44,14,13,52,7
см
При соотношении объемных расходов воздуха и воды m = 5
Расход воды, м3/ч36101020255080110140200250300
Расход воздуха, м3/ч1729406090135250380570710100012501500
Удельные потери давления воды дельта h , кгс/(м2 · м) в7,45,36,02,02,51,51,20,90,60,480,480,400,34
Удельные потери давления водовоздушной смеси, дельта h , кгс/(м2 · м) см47,433,938,412,816,09,67,75,83,83,13,12,62,2

Таблица П1.4

Расчетные параметры для гидропневматической промывки
водяных тепловых сетей по заданным диаметрам трубопроводов
и скорости водовоздушной смеси V = 3,0 м/с

ПоказательДиаметр трубопровода, мм
507080100125150200250300350400450500
Расход водовоздушной смеси, м3/ч
254060851301903605608001000140018002200
При соотношении объемных расходов воздуха и воды m = 2
Расход воды, м3/ч81020304065120190270330470600730
Расход воздуха, м3/ч173040559012524037053067093012001470
Удельные потери давления воды дельта h , кгс/(м2 · м) в52,015,023,019,010,010,07,05,24,22,72,82,51,8
Удельные потери давления водовоздушной смеси, дельта h , кгс/(м2 · м)213,261,594,377,941,041,028,721,317,211,111,510,37,4
см
При соотношении объемных расходов воздуха и воды m = 3
Расход воды, м3/ч6101520305090140200250350450550
Расход воздуха, м3/ч19304565100140270420600750105013501650
Удельные потери давления воды дельта h , кгс/(м2 · м) в29,015,013,08,55,56,34,03,02,31,61,41,31,1
Удельные потери давления водовоздушной смеси, дельта h , кгс/(м2 · м)147,976,566,343,428,132,120,415,311,78,27,16,65,6
см
При соотношении объемных расходов воздуха и воды m = 4
Расход воды, м3/ч581015254070110160200280360440
Расход воздуха, м3/ч20325070105150290450640800112014401760
Удельные потери давления воды дельта h , кгс/(м2 · м) в20,09,26,04,54,03,82,51,81,41,00,950,850,7
Удельные потери давления водовоздушной смеси, дельта h , кгс/(м2 · м)11653,434,826,123,222,014,510,48,15,85,54,94,1
см
При соотношении объемных расходов воздуха и воды m = 5
Расход воды, м3/ч471015203060100130170230300370
Расход воздуха, м3/ч21335070110160300460670830117015001830
Удельные потери давления воды дельта h , кгс/(м2 · м) в13,07,26,04,52,52,21,71,40,70,70,630,60,5
Удельные потери давления водовоздушной смеси, дельта h , кгс/(м2 · м) см83,246,138,428,816,014,110,99,04,54,54,03,83,2

Таблица П1.5

Расчетные параметры для гидропневматической промывки
водяных тепловых сетей по заданным диаметрам трубопроводов
и скорости водовоздушной смеси V = 4 м/с

ПоказательДиаметр трубопровода, мм
507080100125150200250300350400450500
Расход водовоздушной смеси, м3/ч
30507011017025045070010001400180023002900
При соотношении объемных расходов воздуха и воды m = 2
Расход воды, м3/ч101520355585150230330470600770970
Расход воздуха, м3/ч20355075115165300470670930120015301930
Удельные потери давления воды дельта h , кгс/(м2 · м) в82,033,023,026,019,017,511,07,86,25,54,53,83,4
Удельные потери давления водовоздушной смеси, дельта h , кгс/(м2 · м)336,2135,394,3106,677,971,845,132,025,422,618,515,613,9
см
При соотношении объемных расходов воздуха и воды m = 3
Расход воды, м3/ч81020304560110180250350450580730
Расход воздуха, м3/ч224050801251903405207501050135017202170
Удельные потери давления воды дельта h , кгс/(м2 · м) в52,015,023,019,012,08,55,84,73,53,02,52,21,9
Удельные потери давления водовоздушной смеси, дельта h , кгс/(м2 · м)265,276,5117,396,961,243,429,627,317,915,312,811,29,7
см
При соотношении объемных расходов воздуха и воды m = 4
Расход воды, м3/ч6101520355090140200280360460580
Расход воздуха, м3/ч244055901352003605608001120144018402320
Удельные потери давления воды дельта h , кгс/(м2 · м) в19,015,013,08,57,66,04,02,92,32,01,51,31,2
Удельные потери давления водовоздушной смеси, дельта h , кгс/(м2 · м)168,287,075,449,344,134,823,216,813,311,68,77,57,0
см
При соотношении объемных расходов воздуха и воды m = 5
Расход воды, м3/ч5101020304075120170230300380490
Расход воздуха, м3/ч254060901402103755808301170150019202410
Удельные потери давления воды дельта h , кгс/(м2 · м) в20,015,06,08,55,53,82,82,01,61,31,10,90,9
Удельные потери давления водовоздушной смеси, дельта h , кгс/(м2 · м) см128,096,038,454,435,224,317,912,810,28,37,05,85,8

Таблица П1.6

Расчетные параметры для гидропневматической промывки
водяных тепловых сетей по заданным диаметрам трубопроводов
и скорости водовоздушной смеси V = 5 м/с

ПоказательДиаметр трубопровода, мм
507080100125150200250300350400450500
Расход водовоздушной смеси, м3/ч
35659014021031056090012501700230029003600
При соотношении объемных расходов воздуха и воды m = 2
Расход воды, м3/ч10203045701001903004005707709701200
Расход воздуха, м3/ч254560951402103706008501130153019302400
Удельные потери давления воды дельта h , кгс/(м2 · м) в82,060,050,040,032,025,017,013,09,08,07,46,45,0
Удельные потери давления водовоздушной смеси, дельта h , кгс/(м2 · м)336,2246,0205,0164,0131,2102,569,753,336,932,830,326,220,5
см
При соотношении объемных расходов воздуха и воды m = 3
Расход воды, м3/ч101525355580140230300400580730900
Расход воздуха, м3/ч2550651051552304206709501300172021702700
Удельные потери давления воды дельта h , кгс/(м2 · м) в82,033,035,026,019,015,09,57,85,04,04,23,53,0
Удельные потери давления водовоздушной смеси, дельта h , кгс/(м2 · м)418,2168,3178,5132,696,976,548,539,825,520,421,417,915,3
см
При соотношении объемных расходов воздуха и воды m = 4
Расход воды, м3/ч71520304060110180250340460580720
Расход воздуха, м3/ч28507011017025045072010001360184023202880
Удельные потери давления воды дельта h , кгс/(м2 · м) в40,033,023,019,010,08,55,84,73,53,02,72,21,8
Удельные потери давления водовоздушной смеси, дельта h , кгс/(м2 · м)232,2191,4133,4110,258,049,333,627,320,317,415,712,810,4
см
При соотношении объемных расходов воздуха и воды m = 5
Расход воды, м3/ч6101525355090150200280380490600
Расход воздуха, м3/ч29557511516526047075010501420192024103000
Удельные потери давления воды дельта h , кгс/(м2 · м) в29,015,013,012,57,66,04,03,32,32,01,81,51,3
Удельные потери давления водовоздушной смеси, дельта h , кгс/(м2 · м) см185,696,083,280,048,638,425,621,114,712,811,59,68,3

Приложение 2

НОМОГРАММЫ ДЛЯ РАСЧЕТА ГИДРАВЛИЧЕСКИХ ПОТЕРЬ В ВОДЯНЫХ
ТРУБОПРОВОДАХ (K = 0,5 мм; \gamma = 958\text{кг}/\text{м}^{3} )

Приложение 3

ПОПРАВОЧНЫЕ КОЭФФИЦИЕНТЫ \beta К УДЕЛЬНЫМ ПОТЕРЯМ ДАВЛЕНИЯ
ПРИ ЭКВИВАЛЕНТНОЙ ШЕРОХОВАТОСТИ K >= 0,5 ММ

УсловныйВнутреннийЭквивалентная шероховатость K, мм
диаметр трубопровода ммдиаметр трубопровода мм0,50,60,70,80,91,01,11,21,31,41,51,61,71,81,92,02,12,2
25271,01,071,141,211,271,331,381,441,491,551,601,651,701,751,791,841,891,94
32321,01,071,141,201,261,311,371,421,471,521,571,611,651,711,751,791,841,88
40391,01,071,131,191,241,301,351,401,441,491,541,581,621,671,691,751,791,83
50501,01,061,121,181,231,281,331,381,421,471,511,551,591,631,671,721,741,76
70691,01,061,121,171,221,261,311,351,391,431,471,511,551,581,621,651,601,72
80811,01,061,111,171,211,261,301,341,381,421,461,501,531,571,601,631,661,70
1001001,01,061,111,161,211,251,291,331,371,401,441,471,511,541,571,601,631,66
1251251,01,051,101,151,201,241,281,321,351,391,421,451,481,511,541,571,601,63
1501501,01,051,101,151,191,231,271,311,341,371,411,441,471,501,521,561,581,61
1751821,01,051,101,151,191,221,261,301,331,371,391,421,451,481,511,531,561,58
2002031,01,051,101,141,181,221,261,301,321,361,381,421,441,481,501,531,551,57
2502551,01,051,101,141,181,221,251,291,311,351,371,401,421,451,481,501,521,58
3003051,01,051,101,131,181,211,241,271,301,331,361,391,411,451,461,501,511,58
3503571,01,051,091,131,171,201,231,271,301,321,351,381,401,431,451,481,491,52
4004081,01,051,091,131,171,201,231,271,291,321,341,371,391,421,441,481,481,50
4504601,01,051,091,131,161,201,231,261,281,311,341,361,391,421,431,461,471,49
5005111,01,051,091,121,161,191,221,261,281,311,331,361,381,411,421,461,471,49
6006101,01,041,081,121,151,191,221,251,271,301,321,351,371,401,411,441,451,47
7006981,01,041,081,121,151,181,211,241,271,291,321,341,361,391,401,421,441,46
8007961,01,041,081,111,151,181,211,231,261,281,311,341,351,381,401,411,441,45
9008941,01,041,081,111,151,181,211,231,261,281,311,331,351,371,391,411,431,45
10009921,01,041,081,111,141,171,201,231,251,281,301,321,341,361,381,401,421,44

Окончание Приложения 3

УсловныйВнутреннийЭквивалентная шероховатость K, мм
диаметр трубопровода ммдиаметр трубопровода мм2,32,42,52,62,72,82,93,03,13,23,33,43,53,63,73,83,94,0
25271,982,032,082,122,172,212,252,302,342,392,432,472,522,562,602,652,692,73
32321,921,972,012,052,092,132,172,212,252,292,332,372,412,452,492,532,562,60
40391,871,911,941,982,022,062,092,132,172,202,242,272,312,342,382,412,452,48
50501,821,851,891,921,961,992,022,052,092,122,162,192,222,252,282,322,352,38
70691,751,781,811,841,881,911,941,961,992,022,052,082,112,142,162,192,222,25
80811,731,761,791,821,851,881,901,931,961,992,022,042,072,102,122,152,172,20
1001001,691,721,751,781,801,831,861,881,911,931,961,992,012,032,062,082,112,13
1251251,661,691,711,741,761,791,811,841,861,891,911,931,961,982,002,022,052,07
1501501,631,661,681,711,731,761,781,801,831,851,871,891,921,941,961,982,002,02
1751821,611,631,661,681,701,731,751,771,791,811,841,861,881,901,921,941,961,98
2002031,601,621,641,671,691,711,731,751,781,801,821,841,861,881,901,921,931,95
2502551,571,591,621,641,661,681,701,721,741,761,781,801,821,831,851,871,891,91
3003051,551,571,601,621,641,661,681,691,711,731,751,771,791,801,821,841,861,87
3503571,541,561,581,601,621,641,661,681,691,711,731,751,761,781,801,811,831,85
4004081,531,551,571,581,601,621,641,661,681,691,711,731,741,761,781,791,811,82
4504601,521,531,551,571,591,611,631,651,661,681,701,711,731,741,761,771,791,80
5005111,511,531,541,561,581,601,621,631,651,671,681,701,711,731,741,761,771,79
6006101,491,511,531,551,561,581,601,611,631,651,661,681,691,711,721,741,751,76
7006981,481,501,521,531,551,571,581,601,621,631,651,661,681,691,701,721,731,75
8007961,471,491,511,521,541,561,571,591,601,621,631,651,661,681,691,701,721,73
9008941,461,481,501,511,531,531,561,581,591,611,621,631,651,661,681,691,701,71
10009921,461,471,491,511,521,541,551,571,581,601,611,621,641,651,661,681,691,70
