РЕКОМЕНДАЦИИ

ЕДИНАЯ СИСТЕМА ТЕХНОЛОГИЧЕСКОЙ ДОКУМЕНТАЦИИ

ПОРЯДОК ОФОРМЛЕНИЯ ДОКУМЕНТОВ, ПРИМЕНЯЕМЫХ ПРИ РАЗРАБОТКЕ, ВНЕДРЕНИИ И ФУНКЦИОНИРОВАНИИ ТЕХНОЛОГИЧЕСКИХ ПРОЦЕССОВ

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Разработаны и внесены Государственным комитетом СССР по стандартам.

Исполнители

В.Ф. Курочкин, канд. техн. наук; П.А. Шалаев, канд. техн. наук; Б.С. Мендриков (руководитель темы); Е.А. Лобода; Ю.Г. Матюхина.

2. Утверждены и введены в действие Постановлением Государственного комитета СССР по стандартам от 05.07.88 № 2609.

3. Взамен ГОСТ 3.1113-79.

4. Ссылочные нормативно-технические документы

Настоящие рекомендации устанавливают порядок оформления документов, применяемых при разработке, внедрении и функционировании технологических процессов:

карты заказа на проектирование и изготовление технологической оснастки;

ведомости заказа изготовления технологической оснастки;

карты согласования технологического процесса (операции);

акта внедрения технологического процесса (операции) и (или) оснастки.

1. ПОРЯДОК ОФОРМЛЕНИЯ КАРТЫ ЗАКАЗА НА ПРОЕКТИРОВАНИЕ И ИЗГОТОВЛЕНИЕ ТЕХНОЛОГИЧЕСКОЙ ОСНАСТКИ

1.1. Карта заказа — основание для проектирования и последующего изготовления технологической оснастки на одном предприятии.

1.2. В карте заказа указывают технические требования, предъявляемые к проектируемой оснастке, расположение технологических баз, зажимов и т.д.

1.3. Карту заказа оформляют по форме 1, заполняемой в соответствии с табл. 1.

1.4. Уведомление о выполнении проектирования и изготовления оснастки направляется в подразделение, заказавшее оснастку.

1.5. Графы 16 — 25 и графу 53 заполняют на этапе разработки карты заказа.

Графы 28 — 33 — при заказе изготовления оснастки, без выполнения проектирования.

Графы 34 — 43 — после изготовления оснастки.

Графы 44 — 52 — после выполнения проектирования.

2. ПОРЯДОК ОФОРМЛЕНИЯ ВЕДОМОСТИ ЗАКАЗА ИЗГОТОВЛЕНИЯ ТЕХНОЛОГИЧЕСКОЙ ОСНАСТКИ

2.1. Ведомость заказа изготовления технологической оснастки — основание для изготовления спроектированной оснастки (изготовления дублеров оснастки) как вспомогательными цехами одного предприятия, так и при централизованном изготовлении оснастки на других предприятиях.

2.2. Ведомость заказа разрабатывается подразделением предприятия, отвечающим за изготовление технологической оснастки.

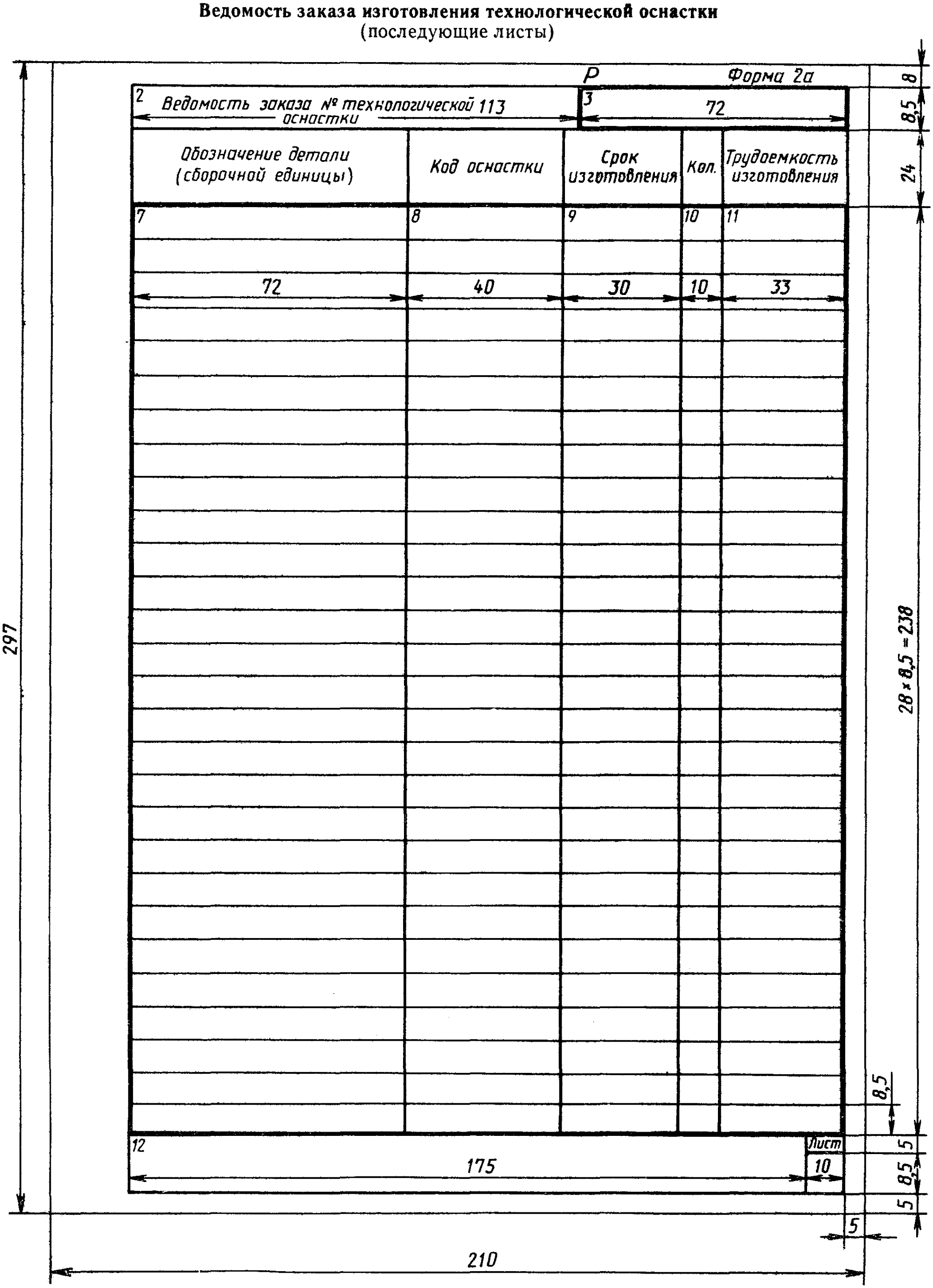

2.3. Ведомость заказа следует составлять по формам 2 и 2а.

2.4. Графы ведомости заказа следует заполнять в соответствии с табл. 2.

3. ПОРЯДОК ОФОРМЛЕНИЯ КАРТЫ СОГЛАСОВАНИЯ ТЕХНОЛОГИЧЕСКОГО ПРОЦЕССА (ОПЕРАЦИИ)

3.1. Карта предназначена для согласования технических требований при выполнении технологических операций, разработанных несколькими подразделениями одного предприятия.

3.2. Допускается при согласовании технологических операций согласующую подпись размещать в основных надписях документов без выпуска карты согласования технологического процесса (операции).

3.3. Карту следует составлять по формам 3 и 3а.

3.4 Графы форм следует заполнять в соответствии с табл. 3.

3.5. Рекомендуемое обозначение карты согласования технологического процесса (операции) — вид технологического документа — 90, далее — согласно табл. 2 и 3 ГОСТ 3.1201-85.

4. ПОРЯДОК ОФОРМЛЕНИЯ АКТА ВНЕДРЕНИЯ ТЕХНОЛОГИЧЕСКОГО ПРОЦЕССА (ОПЕРАЦИИ) И (ИЛИ) ОСНАСТКИ

4.1. Акт предназначен для подтверждения внедрения разработанного технологического процесса (операции) и (или) оснастки на одном предприятии.

4.2. Акт составляет и подписывает комиссия или лица, на то уполномоченные. Состав комиссии или лиц, подписывающих акт, устанавливается на уровне отрасли или предприятия (организации).

4.3 Акт следует составлять по форме 4.

4.4 На полях акта следует указывать:

на поле 1 — наименование министерства или ведомства, в систему которого входит предприятие (организация), составляющее настоящий документ. Необходимость заполнения поля устанавливается на уровне отрасли или предприятия (организации);

на поле 2 — наименование предприятия (организации), составляющей настоящий документ;

на поле 3 — должность и подпись лица, утвердившего документ. Необходимость заполнения поля устанавливается на уровне отрасли или предприятия (организации);

на поле 4 — информация по ожидаемому (или полученному) экономическому эффекту; а также другие технико-экономические данные. Допускается поле не заполнять.

4.5 Номер акта присваивается по действующей на предприятии системе.

4.6. Допускается уменьшать формат документа до 1/2 формата А4 с расположением поля подшивки по наименьшему размеру.

4.7. Номер акта внедрения технологического процесса (операции) и (или) оснастки указывают на титульном листе по ГОСТ 3.1105-84.

4.8. Проектирование средствами вычислительной техники документов, установленных настоящими рекомендациями, выполняют в соответствии с правилами, установленными руководящими документами по стандартизации — ЕСТД и ЕСКД.

(последующие листы)

и (или) оснастки
