Р 071-2017. Рекомендации. Технические средства систем безопасности объектов. Обозначения условные графические элементов технических средств охраны, систем контроля и управления доступом, систем охранного телевидения
(утв. Росгвардией 30.06.2017)
Примечание
Взамен Р 78.36.039-2014.
30 июня 2017 года
ТЕХНИЧЕСКИЕ СРЕДСТВА СИСТЕМ БЕЗОПАСНОСТИ ОБЪЕКТОВ.
ОБОЗНАЧЕНИЯ УСЛОВНЫЕ ГРАФИЧЕСКИЕ ЭЛЕМЕНТОВ ТЕХНИЧЕСКИХ
СРЕДСТВ ОХРАНЫ, СИСТЕМ КОНТРОЛЯ И УПРАВЛЕНИЯ ДОСТУПОМ,
СИСТЕМ ОХРАННОГО ТЕЛЕВИДЕНИЯ
Рекомендации разработаны сотрудниками Федерального казенного учреждения «Научно-исследовательский центр „Охрана“ Росгвардии: С.Л. Цыцуриным, И.В. Морозом, Н.А. Федоровым, Н.П. Ивановым, В.В. Стецким, под руководством к.т.н. А.Г. Зайцева.»
Данные рекомендации предназначены для инженерно-технических работников вневедомственной охраны, занимающихся вопросами обследования и приемки в эксплуатацию технических средств систем безопасности объектов, а также для сотрудников организаций, выполняющих проектные и монтажные работы по оборудованию объектов техническими средствами безопасности.
1. Область применения
Настоящие рекомендации устанавливают основные условные графические обозначения элементов технических средств охраны (систем охранно-тревожной сигнализации, контроля и управления доступом, охранного телевидения и других), а также буквенно-цифровые обозначения в этих систем на чертежах и схемах при разработке проектной документации систем обеспечения антитеррористической и противокриминальной безопасности.
Рекомендации могут быть использованы проектными, строительными, монтажными организациями и предприятиями, занимающимися проектированием, строительством, монтажом, а также техническим и организационным обеспечением функционирования систем безопасности объектов.
2. Нормативные ссылки
При разработке настоящего документа использованы следующие нормативные документы:
- ГОСТ Р 52551-2016 Системы охраны и безопасности. Термины и определения.
- ГОСТ Р 52860-2007 Технические средства физической защиты. Общие технические требования.
- ГОСТ Р 54831-2011 Системы контроля и управления доступом. Устройства преграждающие управляемые. Общие технические требования. Методы испытаний.
- ГОСТ Р 51558-2014 Средства и системы охранные телевизионные. Классификация. Общие технические требования. Методы испытаний.
- ГОСТ Р 52435-2015 Технические средства охранной сигнализации. Классификация. Общие технические требования и методы испытаний.
- ГОСТ Р 50776-95 (МЭК 60839-1-4:1989) Системы тревожной сигнализации. Часть 1. Общие требования. Раздел 4. Руководство по проектированию, монтажу и техническому обслуживанию.
- ГОСТ Р 53704-2009 Системы безопасности комплексные и интегрированные. Общие технические требования.
- ГОСТ 19.701-90 (ИСО 5807-85) Единая система программной документации (ЕСПД). Схемы алгоритмов, программ, данных и систем. Обозначения условные и правила выполнения.
- ГОСТ 2.304-81 Единая система конструкторской документации (ЕСКД). Шрифты чертежные (с Изменениями № 1, 2).
3. Определения и сокращения
3.1. Система передачи извещений (СПИ) — совокупность совместно действующих технических средств охраны, предназначенных для передачи по каналам связи и приема в ПЦО извещений о состоянии охраняемых объектов, служебных и контрольно-диагностических извещений, а также (при наличии обратного канала) для передачи и приема команд телеуправления.
3.2. Система контроля и управления доступом (СКУД) — совокупность средств контроля и управления доступом, обладающих технической, информационной, программной и эксплуатационной совместимостью.
3.3. Система охранная телевизионная (СОТ) — система видеонаблюдения, представляющая собой телевизионную систему замкнутого типа, предназначенную для противокриминальной защиты объекта.
3.4. Техническое средство охраны (ТСО) — конструктивно законченное устройство, выполняющее самостоятельные функции в составе системы, предназначенной для обеспечения охраны или безопасности объекта.
3.5. Система охранной сигнализации (СОС) — совокупность совместно действующих технических средств охраны (безопасности), предназначенных для обнаружения криминальных угроз, сбора, обработки, передачи и представления в заданном виде информации о состоянии охраняемого объекта или имущества.
3.6. Система тревожной сигнализации (СТС) — электрическая установка, предназначенная для обнаружения и сигнализации о наличии опасности.
3.7. Средства электропитания — технические средства, обеспечивающие бесперебойное электропитание технических средств охраны и модулей, входящих в систему централизованного наблюдения.
3.8. Волоконно-оптический извещатель — извещатель, формирующий извещение о тревоге при изменении проходящего светового потока в чувствительном оптоволоконном элементе (кабеле) при механическом воздействии нарушителя.
3.9. Звуковой извещатель — извещатель, формирующий извещение о тревоге при возникновении в зоне обнаружения акустических волн звукового диапазона частот в результате действий нарушителя.
3.10. Извещатель комбинированно-совмещенный — извещатель, обеспечивающий на аппаратном и (или) программном уровне логическое комбинирование и (или) совмещение функции нескольких охранных извещателей, использующих различные физические принципы обнаружения, и (или) других средств контроля охраняемого объекта.
3.11. Извещатель охранный ручной — охранный извещатель с ручным или иным неавтоматическим (например, ножным) способом приведения в действие.
3.12. Инерционный извещатель — извещатель, формирующий извещение о тревоге при несанкционированном изменении местоположения (перемещении, извлечении, наклоне) охраняемого предмета, охраняемой конструкции или ее части.
3.13. Инфразвуковой извещатель — извещатель, формирующий извещение о тревоге при возникновении в зоне обнаружения акустических волн инфразвукового диапазона частот в результате действий нарушителя.
3.14. Комбинированный извещатель — извещатель, основанный на двух или более физических принципах обнаружения.
3.15. Охранный извещатель — техническое средство охранной сигнализации, предназначенное для формирования тревожного извещения автоматическим или ручным способом при обнаружении проникновения (попытки проникновения) или других противоправных воздействий на охраняемый объект.
3.16. Проводноволновый извещатель — извещатель, формирующий извещение о тревоге при изменении волнового сопротивления линии передачи электромагнитной энергии, вызванного появлением нарушителя в зоне обнаружения, формируемой вокруг этой линии.
3.17. Сейсмический извещатель — извещатель, реагирующий на объект обнаружения по вызываемым им сейсмическим колебаниям.
3.18. Совмещенный извещатель — извещатель, выполняющий одновременно функции нескольких охранных извещателей с различными физическими принципами и зонами обнаружения, или выполняющий одновременно функции охранного извещателя и другого средства контроля охраняемого объекта.
3.19. Ультразвуковой извещатель — извещатель, формирующий извещение о тревоге при изменении параметров поля акустических волн ультразвукового диапазона, излучаемых и принимаемых извещателем, вызванного действием нарушителя в охраняемой зоне.
3.20. Устройство оконечное объектовое (УОО) — составная часть системы передачи извещений, устанавливаемая на охраняемом объекте для приема извещений от извещателей, приборов приемно-контрольных (ППК) и других ТСОС, установленных на охраняемом объекте, преобразования и передачи извещений по каналам связи на систему передачи извещений, ретранслятор или пульт централизованного наблюдения, а также (при наличии обратного канала связи) для приема от ретранслятора или пульта централизованного наблюдения команд телеуправления.
3.21. Прибор приемно-контрольный охранный (охранно-пожарный) (ППК) — составная часть системы охранной или охранно-пожарной сигнализации, предназначенная для приема извещений от извещателей и других технических средств, преобразования и передачи извещений, формирования извещений о состоянии системы для оповещения ответственного лица и/или для дальнейшей передачи извещений, и/или передачи сформированных команд на другие устройства, оповещатели или системы оповещения.
3.22. Шифроустройство — составная часть системы охранной или охранно-пожарной сигнализации, обеспечивающая управление состоянием извещателя или прибора приемно-контрольного ответственными лицами, обладающими кодом управления, для их входа на охраняемый объект и выхода с объекта без выдачи извещения о тревоге.
3.23. Оповещатель — техническое средство охранной, пожарной или охранно-пожарной сигнализации, предназначенное для оповещения людей на удалении от охраняемого объекта о проникновении или попытке проникновения и/или пожаре.
3.24. Оповещатель звуковой — оповещатель, выдающий звуковые неречевые сигналы.
3.25 Оповещатель световой — оповещатель, выдающий световые сигналы.
3.26 Речевой оповещатель — оповещатель, выдающий речевые сигналы.
3.27. Преграждающее управляемое устройство (УПУ) — устройство, обеспечивающее физическое препятствие доступу и оборудованное исполнительным устройством для управления его состоянием.
3.28. Средства управления — аппаратные средства (устройства) и программные средства, обеспечивающие установку режимов доступа, прием и обработку информации со считывателей, проведение идентификации и аутентификации, управление исполнительными и преграждающими устройствами, отображение и регистрацию информации.
3.29. Считывающее устройство, считыватель — устройство, предназначенное для считывания (ввода) идентификационных признаков.
3.30. Управляющее устройство — аппаратно-программное средство, обеспечивающее установку режимов доступа, прием и обработку информации со считывателей, проведение идентификации и аутентификации, управление исполнительными и преграждающими устройствами, отображение и регистрацию информации.
3.31. Аналоговый матричный коммутатор — устройство, предназначенное для коммутации видеосигналов без каких-либо преобразований самой структуры видеосигнала.
3.32. Видеокамера — устройство, предназначенное для телевизионного анализа передаваемой сцены с помощью оптоэлектронного преобразования и передачи телевизионного сигнала.
3.33. Видеоквадратор — устройство, позволяющее одновременно выводить на экран видеомонитора изображения от четырех источников видеосигнала, размещая их в соответствующих сегментах экрана.
3.34. Видеокоммутатор — устройство, обеспечивающее последовательное переключение видеосигналов от нескольких видеокамер на один или несколько выходов (мониторов).
3.35. Видеомонитор — устройство, преобразующее видеосигналы в двухмерное изображение.
3.36. Тепловизор — устройство, регистрирующее тепловое излучение объекта наблюдения и преобразующее его в изображение.
3.37. Замок — изделие, служащее для запирания и отпирания дверных блоков и обладающее заданными свойствами противодействия проникновению в помещение через дверной блок.
3.38. Маршрутизатор — устройство, служащее для определения маршрута, по которому наиболее целесообразно пересылать пакет.
3.39. Модем — модуль, предназначенный для физического и информационного преобразования сигналов между двумя средами передачи.
3.40. Пульт централизованного наблюдения (ПЦН) — часть системы централизованного наблюдения в составе подсистемы пультовой на базе автоматизированного рабочего места дежурного оператора.
3.41. Пункт централизованной охраны (мониторинговый центр) (ПЦО) — структурное подразделение организации, обеспечивающей круглосуточную централизованную охрану объектов с применением систем(ы) централизованного наблюдения в целях организации оперативного реагирования при поступлении информации о проникновении (попытке проникновения), а также о возникновении криминальных и технологических угроз.
3.42. Система передачи извещений (СПИ) — совокупность совместно действующих технических средств охраны, предназначенных для передачи по каналам связи и приема в ПЦО извещений о состоянии охраняемых объектов, служебных и контрольно-диагностических извещений, а также (при наличии обратного канала) для передачи и приема команд телеуправления.

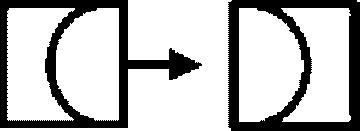

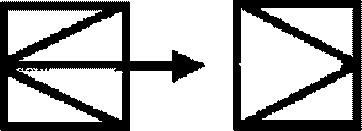

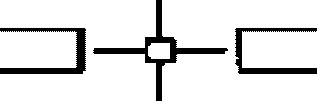

4. Условные графические обозначения
4.1. Наглядность чертежей и схем обеспечивается ясным и четким отображением расположения элементов проектируемой системы безопасности, что достигается правильным применением и четким нанесением условных обозначений, правильным расположением пояснительных надписей.
4.2. Размеры условных графических изображений не должны быть менее 3 мм. Размеры приведены в масштабе 1:1. При повторении графических обозначений необходимо соблюдать пропорции оригинального изображения.
4.3. В случаях применения не предусмотренных настоящими рекомендациями условных обозначений и знаков их значение должно быть расшифровано в таблице «Условные знаки и обозначения», прилагаемой к чертежу (схеме).
4.4. Размеры условных графических обозначений элементов систем в чертежах и схемах принимают без соблюдения масштаба.
4.5. Условные графические обозначения не показывают фактическую конструкцию элементов.
4.6. В схемах, выполняемых в аксонометрической проекции, элементы систем допускается изображать упрощенно в виде контурных очертаний.
4.7. Цифровые и текстовые надписи на карте — по ГОСТ 2.304-81.
4.8. Условные обозначения приборов и систем безопасности, применяемые в схемах, включают в себя графические, буквенные и цифровые обозначения.
4.9. Условные графические обозначения элементов систем обеспечения безопасности, применяемые в схемах, приведены в таблице.
| N | Наименование | Обозначение |
|---|---|---|
| 1. | Прибор приемно-контрольный охранный |  |
| 2. | Расширитель на № зон |  |
| 3. | Пульт управления непрограммируемый |  |
| 4. | Пульт управления программируемый |  |
| 5. | Релейный модуль управления |  |
| N | Наименование | Обозначение |
|---|---|---|
| 1. | Речевой, звуковой |  |
| 2. | Речевой, звуковой (потолочный) |  |
| 3. | Световой |  |
| 4. | Комбинированный (световой + звуковой) |  |
| N | Наименование | Обозначение |
|---|---|---|
| 1. | Шифроустройство |  |
| 2. | Считыватель без клавиатуры |  |
| 3. | Считыватель с клавиатурой |  |
| N | Наименование | Обозначение |
|---|---|---|
| 1. | Источник бесперебойного электропитания |  |
| 2. | Источник электропитания постоянного тока |  |
| N | Наименование | Обозначение |
|---|---|---|
| 1. | Замок электромеханический |  |
| 2. | Замок электромагнитный |  |
| 3. | Защелка электромеханическая |  |
| 4. | Доводчик двери механический |  |
| 5. | Доводчик двери электромеханический |  |
| 6. | Кнопка выхода |  |
| N | Наименование | Обозначение |
|---|---|---|
| 1. | Контроллер |  |
| 2. | Модуль интерфейсный |  |
| 3. | Сервер |  |
| N | Наименование | Обозначение |
|---|---|---|
| 1. | Панель вызова видеодомофона |  |
| 2. | Панель приема видеодомофона |  |
| N | Наименование | Обозначение |
|---|---|---|
| 1. | Микрофон домофона |  |
| 2. | Панель вызова домофона |  |
| 3. | Панель приема домофона |  |
| N | Наименование | Обозначение |
|---|---|---|
| 1. | Видеокамера |  |
| 2. | Видеокамера (купольная) |  |
| 3. | Видеокамера с поворотным устройством |  |
| 4. | Видеокамера в герметичном термокожухе |  |
| N | Наименование | Обозначение |
|---|---|---|
| 1. | Видеомонитор |  |
| 2. | Видеокоммутатор |  |
| 3. | Матричный видеокоммутатор |  |
| 4. | Видеоквадратор |  |
| 5. | Видеомультиплексор |  |
| 6. | Пульт управления поворотной видеокамерой |  |
| 7. | Видеонакопитель |  |
| N | Наименование | Обозначение |
|---|---|---|
| 1. | Линия проводки. Общее изображение |  |
| 2. | Линия электропитания |  |
| 3. | Коробка соединительная |  |
| 4. | Бокс телефонный |  |
| 5. | Устройство коммутационное |  |
| N | Наименование | Обозначение |
|---|---|---|
| 1. | Персональный компьютер |  |
| 2. | Дополнительное оборудование |  |
| 3. | Оборудование освещения |  |
