МЕТОДИЧЕСКИЕ РЕКОМЕНДАЦИИ

ВЫБОР И ПРИМЕНЕНИЕ ОХРАННЫХ ПОВЕРХНОСТНЫХ ЗВУКОВЫХ ИЗВЕЩАТЕЛЕЙ ДЛЯ БЛОКИРОВКИ ОСТЕКЛЕННЫХ КОНСТРУКЦИЙ ЗАКРЫТЫХ ПОМЕЩЕНИЙ

Р 044-2024

Методические рекомендации разработаны сотрудниками ФКУ «НИЦ „Охрана“ Росгвардии к.т.н. Н.А. Рябцевым, Р.Ю. Воронковым, А.Н. Фединым, к.т.н. Р.С. Дмитриевым под руководством А.В. Шипулина с учетом замечаний и предложений сотрудников ГУВО Росгвардии.»

Данные методические рекомендации предназначены для использования инженерно-техническим составом подразделений вневедомственной охраны войск национальной гвардии Российской Федерации и ФГУП «Охрана» Росгвардии и содержат информацию о звуковых извещателях и различных аспектах их применения на охраняемых объектах.

ВВЕДЕНЫ

С 1 января 2025 г. взамен Р 78.36.044-2014.

ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ

В настоящих методических рекомендациях использованы термины по ГОСТ 34025-2016 и ГОСТ Р 52551-2016, а также следующие термины с соответствующими определениями:

вероятность обнаружения — нижняя граница статистической оценки вероятности формирования извещения о тревоге извещателем при разрушении охраняемого стекла в процессе испытаний

внешние воздействующие факторы — условия окружающей среды, а также внешние проявления или результаты каких-либо процессов или действий, происходящих на охраняемом объекте, оказывающие влияние на функционирование извещателя

извещатель охранный поверхностный звуковой — извещатель, формирующий извещение о тревоге при возникновении в охраняемом помещении звуковых колебаний в результате разрушающего воздействия на охраняемое стекло (стеклопакет)

дальность действия извещателя — расстояние от извещателя до самой удаленной точки на поверхности охраняемого стекла (стеклопакета), при разрушении которого извещатель формирует извещение о тревоге с заданной вероятностью

минимальная контролируемая площадь стекла — минимальная площадь поверхности охраняемого стекла (стеклопакета), при разрушении которого извещатель формирует извещение о тревоге с заданной вероятностью

нарушитель — лицо, создающее криминальную угрозу охраняемому объекту и/или имуществу

обнаружительная способность — способность извещателя, установленного в охраняемом помещении, обнаруживать разрушение контролируемой остекленной конструкции с заданной вероятностью обнаружения

охраняемый объект — отдельное помещение или несколько помещений в одном здании, объединенные единым периметром, здания, строения, сооружения, прилегающие к ним территории и акватории, транспортные средства, а также места проживания и хранения имущества граждан (квартиры, частные дома и т.д.), грузы, денежные средства и иное имущество, подлежащее защите от противоправных посягательств

помехоустойчивость извещателя — способность извещателя выполнять свои функции при наличии помех

разрушающее воздействие — механический удар по поверхности охраняемого стекла (стеклопакета), приводящий к его разрушению

разрушение стекла (стеклопакета) — разделение стекла (стеклопакета) на части при разрушающем воздействии

чувствительность извещателя — граничный(ые) уровень (уровни) звукового давления, на рабочей(их) частоте(ах), при достижении которого(ых) извещатель формирует извещение о тревоге

эксплуатационная документация — документация, содержащая информацию, необходимую для выбора места установки, монтажа, настройки и эксплуатации извещателя, включенная изготовителем в комплект его поставки потребителю

ИСПОЛЬЗУЕМЫЕ СОКРАЩЕНИЯ

В настоящих методических рекомендациях применяют следующие сокращения:

АК — акустический (звуковой)

ВВФ — внешние воздействующие факторы

ЗО — зона обнаружения

ИК — инфракрасный

ИСБ — интегрированная система безопасности

КО — канал обнаружения

МПХИГ — место проживания и хранения имущества граждан

ОПС — охранно-пожарная сигнализация

ППКО — прибор приемно-контрольный охранный

ПЦО — пункт централизованной охраны

СОС — система охранной сигнализации

ССОИ — средство сбора и обработки информации

ТСО — техническое средство охраны

ТУ — технические условия

ТТХ — тактико-технические характеристики

УОО — устройство объектовое оконечное

ЧЭ — чувствительный элемент

ШС — шлейф сигнализации

ЭД — эксплуатационная документация

ЭМП — электромагнитные помехи

ВВЕДЕНИЕ

Одним из самых распространенных видов преступных воздействий в отношении охраняемых объектов является механическое разрушение оконных или остекленных дверных проемов и иных элементов структурного остекления, а также проникновения в остекленные конструкции (витрины, киоты).

Для обнаружения таких воздействий применяются звуковые поверхностные извещатели, а также совмещенные извещатели, имеющие АК КО, предназначенные для обнаружения механического разрушения листовых стекол (стеклопакетов) различных видов и классов, установленных в строительных и защитных конструкциях.

Для осуществления надежной защиты остекленных конструкций необходимо обеспечить корректную работу таких извещателей, которая обеспечивается их квалифицированным монтажом, настройкой, вводом в эксплуатацию и техническим обслуживанием.

В настоящих методических рекомендациях подробно разъяснены принципы выбора типа извещателя и места его установки на объекте, типовые варианты применения извещателей, позволяющие обеспечить высокую обнаружительную способность и помехозащищенность, даны рекомендации по применению извещателей конкретных типов в зависимости от их конструктивных особенностей, технических характеристик и класса охраняемого объекта. Кроме того, кратко изложены теоретические основы работы извещателей, необходимые для понимания тех или иных особенностей их функционирования, такие как:

основные технические характеристики извещателей;

влияние на работу извещателей различных внешних воздействующих факторов и способы его снижения;

требования к извещателям, содержащиеся в действующей нормативно-технической документации;

конструктивные особенности и технические характеристики извещателей конкретных типов, включенных в «Список технических средств безопасности» [1] и рекомендуемых к применению подразделениями вневедомственной охраны войск национальной гвардии Российской Федерации.

Данные методические рекомендации предназначены для использования инженерно-техническим составом подразделений вневедомственной охраны войск национальной гвардии Российской Федерации и ФГУП «Охрана» Росгвардии и позволяют:

ознакомить сотрудников и работников с требованиями, предъявляемыми к звуковым поверхностным и совмещенным извещателям, предназначенным для применения в закрытых помещениях, их физическим принципом действия и конструктивным устройством;

разработать организационно-технические меры, обеспечивающие повышение достоверности обнаружения и устойчивости извещателей к воздействию помех и других внешних факторов, имеющихся на различных охраняемых объектах с различными условиями эксплуатации;

обеспечить эффективную защиту объектов с помощью технических средств охраны за счет оптимального выбора, установки и эксплуатации указанных извещателей.

1 УСТРОЙСТВО, ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ ЗВУКОВЫХ ПОВЕРХНОСТНЫХ ИЗВЕЩАТЕЛЕЙ, ОПРЕДЕЛЯЮЩИЕ ПОРЯДОК ИХ ВЫБОРА И ПРИМЕНЕНИЯ НА ОХРАНЯЕМЫХ ОБЪЕКТАХ

1.1 Устройство и принцип действия

В основе функционирования звуковых извещателей и АК КО совмещенных извещателей (далее — извещатели) лежит принцип регистрации поля акустических волн, образующихся и распространяющихся в воздушной среде при разрушении охраняемой остекленной конструкции (листового стекла). При этом диапазон частот, используемых для анализа, как правило, располагается в области, слышимой человеком. Данные извещатели рабочей среды в виде поля или сигналов не создают и не излучают, вследствие чего их относят к классу пассивных средств обнаружения.

Привычный для нас высокочастотный звук разрушения стекла является хотя и достаточно характерным, но все же вторичным, возникающим только после механического воздействия на стекло. Распространенным видом криминальных воздействий на листовое стекло, используемое в строительных конструкциях охраняемых объектов, является удар, при котором происходит небольшой прогиб стеклянного полотна и его вибрация, в результате которой возникают низкочастотные звуковые колебания в диапазоне от единиц до сотен герц (в зависимости от размеров стекла, способа его разрушения, особенностей размещения несущей конструкции). В момент удара в стекле возникают внутренние напряжения, зависящие от его силы. Если величина таких напряжений превышает критический уровень, то происходит разрушение (разлом) стекла, сопровождающийся образованием и распространением трещин. Возникающая при этом акустическая эмиссия порождает характерный высокочастотный звук разбития стекла, максимальные амплитудные значения которого (в зависимости от вида, размера, способа закрепления и разрушения стекла) лежат в диапазоне от 4 до 15 кГц.

Проведенные исследования, направленные на определение параметров звуков, возникающих при разрушении стекла, позволили определить наиболее эффективный способ его обнаружения — использование двухфакторной (двухканальной) обработки сигналов, позволяющей извещателю реагировать только на определенную, характерную для разрушения стекла, последовательность различных по частотным параметрам звуков и оставаться в дежурном режиме при неразрушающих ударах по стеклу или возникновении высокочастотных помех, не связанных с разрушением охраняемого стекла.

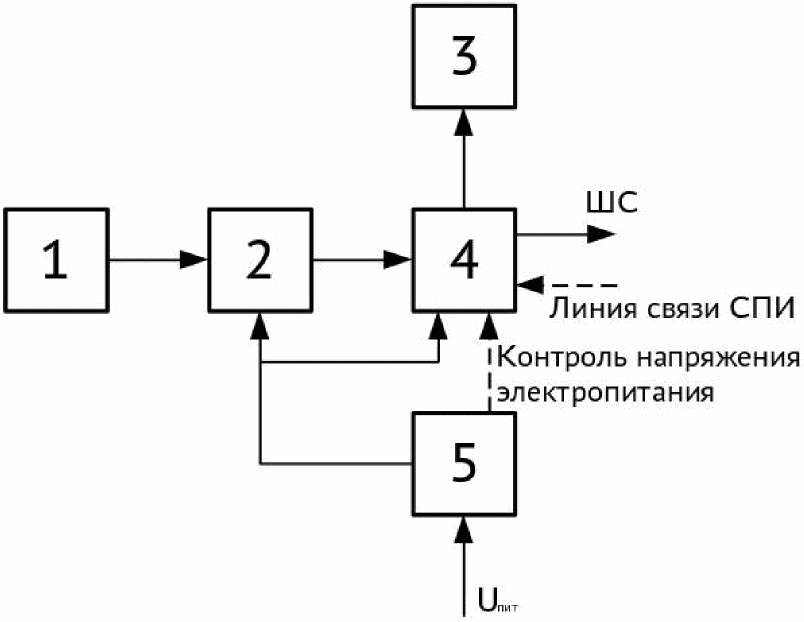

Обобщенная функциональная схема охранного звукового извещателя разрушения стекла приведена на рисунке 1.1.

где, 1 — микрофон; 2 — блок обработки; 3 — блок световых индикаторов; 4 — блок формирования извещений; 5 — блок питания, СПИ — система передачи извещений, ШС — шлейф сигнализации, Uпит — напряжение электропитания.

Рисунок 1.1 — Обобщенная функциональная схема охранного звукового извещателя

В цикле функционирования охранный звуковой извещатель принимает акустические сигналы с помощью чувствительного элемента — микрофона и преобразует их в электрические сигналы, поступающие на усилитель, а затем в блок обработки. В этом блоке осуществляется анализ сигналов по выделяемым признакам. В современных извещателях обработка всех входящих сигналов осуществляется микроконтроллером по заданным алгоритмам.

При идентификации сигнала, как комплекса звуков (низкочастотного и высокочастотного), возникающих при разрушении стекла, блок обработки генерирует управляющий сигнал, передаваемый в блок формирования извещений, который посредством информационного выхода с определенным интерфейсом формирует извещение о тревоге и передает его по проводной или беспроводной линии связи (ШС).

Кроме того, блок обработки управляет работой встроенных световых индикаторов, отображающих текущее состояние извещателя, и осуществляет контроль соответствия входного напряжения электропитания заданным параметрам.

Блок питания путем преобразования напряжения, подаваемого на извещатель от внешнего источника, до параметров, соответствующих условиям работы применяемых микросхем, обеспечивает электропитанием другие функциональные части извещателя.

1.2 Основные положения российских нормативно-технических документов в части параметров звуковых извещателей

Характеристики звуковых извещателей регламентируются межгосударственным стандартом ГОСТ 34025-2016 [2], которым введена классификация извещателей, разделяющая их в зависимости от функциональной оснащенности и ТТХ на четыре класса (класс 4 высший).

Классификация позволяет облегчить регламентацию применения извещателей на объектах различных классов значимости.

Примечание — Далее в настоящих методических рекомендациях обозначения классов по [2] приводятся без указания стандарта, например, «извещатель класса 2».

Извещатель может быть отнесен к какому-либо классу только при наличии в нем полного комплекса функций и ТТХ, требуемых [2] для этого класса. Извещатели, обладающие неполным набором функций и ТТХ, относятся к ближайшему низшему классу.

В [2] функции извещателей и формируемые ими извещения структурированы по типам:

а) обнаружение проникновения нарушителя на охраняемый объект (основная функция назначения);

б) обнаружение несанкционированного доступа (воздействия) на извещатель с целью нарушения его нормального функционирования;

в) обнаружение неисправности извещателя или возникновения на охраняемом объекте условий и факторов, препятствующих его нормальной работе.

Условия размещения извещателей, определяемые типом и характеристиками охраняемого объекта, регламентируются национальным стандартом ГОСТ Р 54455-2011 [3] и соответствуют классу II, к которому относятся здания общего назначения (торговые залы, общие коридоры, лестничные марши, хранилища и т.п.).

Извещатели могут эксплуатироваться также и в помещениях с условиями эксплуатации класса I, к которым относятся отапливаемые закрытые помещения (жилье, офисы и т.п.).

В «Единых требованиях к системам передачи извещений, объектовым техническим средствам охраны и охранным сигнально-противоугонным устройствам автотранспортных средств, предназначенным для применения в подразделениях вневедомственной охраны войск национальной гвардии Российской Федерации» [4] (далее — «Единые требования») к звуковым извещателям, которые могут применяться в служебной деятельности подразделений вневедомственной охраны, установлены следующие требования:

а) извещатели должны соответствовать требованиям, предъявляемым к извещателям не ниже класса 2.

б) извещатели должны обеспечивать обнаружение разрушения строительных стекол и стеклопакетов, указанных в [2], а также окрашенных в массе листовых стекол марок Т0, Т1, Т4, Т7 по ГОСТ Р 32997-2014 и многослойных листовых стекол (безопасных при эксплуатации, ударостойких или взломостойких) по ГОСТ 30826-2014, блоков стеклянных пустотелых по ГОСТ 9272-2017, а также иных видов строительных стекол и изделий на их основе, указанных в ТУ на извещатели конкретных типов.

Перечень стекол, указанных в [2], приведен в таблице 1.1. Перечень стекол, разрушение которых обнаруживают извещатели, разработанные до 2017 г. и не классифицированные по [2], приведен в их ЭД.

Таблица 1.1

Виды стекол, разрушение которых обнаруживают извещатели

Примечание — Так как применение извещателей класса 1 в служебной деятельности подразделений вневедомственной охраны не допускается «Едиными требованиями», в настоящих методических рекомендациях требования [2] к их параметрам не рассматриваются.

1.3 Основные тактико-технические характеристики звуковых извещателей

1.3.1 Характеристики основной функции назначения

Характеристики основной функции назначения извещателей в зависимости от класса регламентируются [2].

1.3.1.1 Чувствительность

Значение чувствительности извещателей всех классов на рабочей частоте (рабочих частотах) задается изготовителем извещателя конкретного типа таким образом, чтобы она была достаточной для обнаружения с вероятностью не менее 0,9 разрушающего воздействия на охраняемое стекло и обеспечивающей его помехоустойчивость в соответствии с [2].

Примечание - Далее по тексту настоящих методических рекомендаций кроме особо оговоренных случаев под термином «стекло» понимаются все виды листовых стекол и выполненных из стекла конструкций, разрушение которых должен обнаруживать извещатель.

В извещателе может быть предусмотрена регулировка чувствительности до определенного значения с целью обеспечения требуемой обнаружительной способности в различных условиях эксплуатации.

1.3.1.2 Рабочая частота

Извещатели всех классов, включенные в [1], имеют две рабочие частоты, низкую и высокую, значения которых находятся в диапазонах, характерных для звуков, возникающих при разрушении стекла.

1.3.1.3 Дальность действия

Максимальное значение дальности действия извещателей всех классов, включенных в [1], — не менее 6 м при минимальной контролируемой площади стекла 0,1 м2.

При увеличении значения минимальной контролируемой площади стекла некоторые извещатели, включенные в [1], обеспечивают максимальную дальность действия, равную 9 м.

1.3.1.4 Минимальная контролируемая площадь стекла

Значение минимальной контролируемой извещателями всех классов площади стекла — не более 0,1 м2. Это означает, что извещатели обнаруживают разрушение стекла площадью не менее 0,1 м2, при этом изготовителями оговаривается соотношение его сторон (как правило — 0,8).

1.3.1.5 Вероятность обнаружения

Извещатели на максимальной дальности действия 6 м обнаруживают разрушающее воздействие на охраняемое стекло, размеры которого соответствуют минимальной контролируемой площади 0,1 м2 с вероятностью не менее 0,9 (при доверительной вероятности 0,8).

1.3.1.6 Помехоустойчивость

1.3.1.6.1 Извещатели в зависимости от класса сохраняют нормальное состояние (не формируют извещение о тревоге) при нанесении по охраняемому стеклу неразрушающих механических ударов предметами, выполненными из материалов различной твердости, с номинальными значениями энергии и скорости, приведенными в таблице 1.2.

Таблица 1.2

Приведенные в таблице 1.2 воздействия имитируют неразрушающие механические воздействия случайного или преднамеренного характера, которым может подвергаться стекло на реальных охраняемых объектах:

удары рукой, столкновение птиц со стеклом;

касание ветвями деревьев;

удары градин или мелких металлических предметов.

1.3.1.6.2 Извещатели в зависимости от класса сохраняют нормальное состояние (не формируют извещение о тревоге) при воздействии на них звуковых помех в виде узкополосного и широкополосного звуковых сигналов длительностью 30 с каждый, номинальные уровни которых приведены в таблице 1.3.

Таблица 1.3

Приведенные в таблице 1.3 воздействия имитируют различные акустические шумы и другие звуки, которые могут возникнуть в охраняемом помещении.

Примечание — Подробное описание помех и других ВВФ, влияющих на функционирование извещателя, приведено в разделе 2 настоящих методических рекомендаций.

1.3.1.7 Угол диаграммы направленности

Угол диаграммы направленности извещателей в зависимости от их класса должен соответствовать значениям, приведенным в таблице 1.4.

Таблица 1.4

Извещатель будет обнаруживать разрушение стекла, только в том случае, если оно находится в области пространства, ограниченной телесным углом с вершиной в точке нахождения входного окна микрофона извещателя и величинами раствора, указанными в таблице 1.4.

Типовая конфигурация зоны обнаружения звукового извещателя и АК канала совмещенного извещателя показана на рисунке 1.2.

Рисунок 1.2 — Типовая конфигурация зоны обнаружения звукового извещателя или АК КО совмещенного извещателя

1.3.2 Дополнительные функции обнаружения

Стандартом [2] предусматривается наличие в извещателях двух видов дополнительных функций обнаружения, параметры которых различаются в зависимости от класса извещателя.

1.3.2.1 Обнаружение несанкционированного доступа (воздействия) на извещатель с целью нарушения его нормального функционирования

Виды воздействий, которые обнаруживает извещатель в зависимости от класса, представлены в таблице 1.5.

Таблица 1.5

Извещатель в зависимости от класса формирует извещение о несанкционированном доступе при:

а) вскрытии его корпуса на величину, обеспечивающую доступ к органам управления, подключения, регулировки, индикации и монтажным элементам (извещатели всех классов);

б) не позднее чем через 30 с после увеличения зазора между его основанием и установочной поверхностью до 5 мм и более (извещатели классов 3 и 4);

в) не позднее чем через 120 с после экранирования его звукоизоляционным или звукопоглощающим материалом по ГОСТ 23499-2022 [5] (извещатели классов 3 и 4);

г) при воздействии на него маскирующего шума, параметры которого устанавливает изготовитель (извещатели класса 4).

Под экранированием извещателя понимается установка непосредственно перед входным отверстием микрофона пластины, выполненной из звукопоглощающего материала, либо заклеивание входного отверстия микрофона скотчем, пластилином, жевательной резинкой и т.п. К широко распространенным звукопоглощающим материалам относятся вата (в т.ч. минеральная), поролон, пенопласт и подобные материалы волокнистой, ячеистой или зернистой структуры.

Защита от экранирования реализована путем применения в извещателе дополнительного активного канала обнаружения, функционирующего следующим образом. Внутри извещателя установлен миниатюрный звуковой излучатель. В дежурном режиме он с заданными программой параметрами (частотой, периодичностью и т.д.) формирует тестовый звуковой импульс, который через отверстие в корпусе извещателя попадает в окружающее его пространство. Отраженный от стен, потолка или предметов интерьера охраняемого помещения, импульс воспринимается микрофоном извещателя (тем же самым, что используется для обнаружения разрушения стекла), затем передается через усилитель на блок обработки сигнала (микропроцессор), который сравнивает параметры принятого импульса с заложенными в программу значениями. Если отклонения параметров импульса не выходят за установленные пределы, то извещатель остается в дежурном режиме. Если параметры принятого импульса выйдут за установленные пределы извещатель сформирует извещение о несанкционированном доступе (маскировании).

Стоит отметить, что наличие такого активного канала позволяет не только обнаруживать попытки маскирования извещателя, но и осуществлять в автоматическом режиме регулярный контроль работоспособности акустического тракта и основных элементов схемы извещателя.

1.3.2.2 Обнаружение неисправности извещателя или возникновения нештатных ситуаций, препятствующих его нормальной работе.

Виды нештатных ситуаций и неисправностей, обнаруживаемых извещателем в зависимости от класса, представлены в таблице 1.6.

Таблица 1.6

а) при отключении электропитания извещатели формируют извещение о неисправности либо размыканием электрических цепей всех имеющихся информационных выходов, либо прекращением посылки кодовых комбинаций.

б) извещатели классов 2, 3 и 4 формируют извещение о неисправности не позднее чем через 30 с после снижения напряжения электропитания до установленного изготовителем значения.

в) извещатели классов 3 и 4 должны осуществлять автоматический самоконтроль функционирования, включающий в себя проверку работоспособности чувствительного элемента и узлов обработки сигналов. Периодичность самоконтроля функционирования должна быть не реже одного раза в 120 с, продолжительность — не более 10 с. При положительном результате проведения самоконтроля функционирования извещатели остаются в нормальном состоянии, при отрицательном — формируют извещение о неисправности.

г) извещатели класса 4 обеспечивают возможность проведения дистанционного контроля их функционирования, включающего в себя проверку работоспособности чувствительного элемента, узлов обработки сигналов и интерфейса. При положительном результате проведения дистанционного контроля функционирования извещатели формируют извещение о тревоге (данное извещение ожидаемо, поэтому не является ложным), при отрицательном — извещение о неисправности.

1.3.3 Интерфейс

В соответствии с положениями [2] извещатели могут формировать извещения следующими способами.

1.3.3.1 Размыкание электрических цепей информационных выходов посредством реле или электронного ключа длительностью не менее 2 с (аналоговый интерфейс).

Извещатели класса 2 имеют не менее двух информационных выходов для передачи извещений о тревоге и несанкционированном доступе, передача формируемых ими извещений о неисправности допускается через информационный выход, предназначенный для передачи извещения о тревоге. Извещатели классов 3, 4 должны иметь три информационных выхода для передачи извещений о тревоге, несанкционированном доступе и неисправности.

Данный интерфейс получил широкое распространение, обеспечивает совместимость извещателей и ССОИ (УОО, ППК) разных изготовителей. Недостатком его является низкая информативность. Для повышения информативности извещателя требуется увеличивать количество информационных выходов и прокладываемых ШС, что имеет свои технически и экономически обоснованные пределы и негативно отражается на стоимости СОС. При этом оператор ПЦО не имеет возможности определить причины, вызвавшие формирование извещения о неисправности или несанкционированном доступе, так как данные извещения, формируемые извещателем в зависимости от различных видов внешних факторов или воздействий, различаются между собой только способом световой индикации.

1.3.3.2 Изменение потребляемого тока (аналоговый интерфейс).

Требования к параметрам данного интерфейса устанавливаются в ТУ на извещатели конкретного типа в соответствии с национальным стандартом ГОСТ Р 52435-2015 [6] и приведены в ЭД.

Данный способ формирования извещений применяется в извещателях, электропитание которых осуществляется по ШС. Он обеспечивает минимальную информативность при отсутствии возможности для ее увеличения, в связи с чем во вновь разрабатываемых извещателях практически не применяется.

1.3.3.3 Посылка кодовой комбинации по проводным или беспроводным каналам связи (цифровой интерфейс).

Требования к параметрам указанного интерфейса устанавливаются в ТУ на извещатели конкретного типа в соответствии с [6] и приведены в ЭД.

Данный способ формирования извещений обеспечивает высокую информативность, посылка кодовой комбинации может осуществляться по проводным или беспроводным линиям связи.

Недостатком является отсутствие в настоящее время стандартизации требований к параметрам данного типа интерфейса, в связи с чем отсутствует унификация между извещателями и ССОИ (УОО, ППКО) разных предприятий-изготовителей.

1.3.3.4 Визуальное отображение состояния и режимов работы извещателя.

Извещатель обеспечивает световую индикацию своего состояния и режимов работы с возможностью ее отключения.

1.3.4 Сервисные функции

К сервисным функциям, которые могут иметь извещатели конкретных типов, относятся тестовые режимы, облегчающие процесс настройки установленного извещателя и позволяющие определить его реальную чувствительность, а при необходимости и наличии технической возможности произвести ее регулировку.

1.3.5 Требования к конструкции

Согласно [2] извещатели классов 2 и 3 имеют степень защиты по ГОСТ 14254-2015 [7] IP30, а класса 4 — IP41.

Степень защиты IP30 означает, что

внутрь извещателя не могут проникнуть объекты (например, насекомые) размером более 2,5 мм;

извещатель не имеет защиты от вредного воздействия в результате проникновения воды внутрь.

Степень защиты IP41 означает, что:

внутрь извещателя не могут проникнуть объекты (например, насекомые) размером более 1 мм;

извещатель устойчив к попаданию на него вертикально падающих капель воды.

Необходимо отметить, что последний параметр обеспечивает работоспособность извещателя при возникновении нештатных ситуаций, связанных с аварийными протечками воды сверху. Устанавливать извещатель в помещениях и их зонах, где присутствует регулярное каплеобразование, например, вследствие конденсации влаги из воздуха, запрещается. В таких помещениях значение влажности воздуха может быть равным 100%, что не соответствует требованиям к извещателям классов I и II по [3].

1.4 Особенности конструкции извещателей различных видов

1.4.1 Общее устройство извещателей

Извещатели, включенные в [1] имеют одноблочную конструкцию и представляют собой пластмассовый корпус внутри которого располагается печатная плата с микрофоном, электронными компонентами и клеммами для подключения проводов электропитания и ШС (для беспроводных — радиомодуль с антенной и встроенный гальванический источник электропитания). Корпус извещателя состоит из основания и крышки. Основание служит для крепления извещателя к строительным конструкциям охраняемого объекта и установки печатной платы. На основание устанавливается крышка с отверстием для микрофона, закрытым сеткой, и отверстием, в котором располагается иммерсионная линза светоизлучающего диода или специальный световод, обеспечивающие световую индикацию состояния извещателя.

1.4.2 Формируемая зона обнаружения

Извещатели формируют поверхностную зону обнаружения, которой является поверхность контролируемого стекла. Иные виды зон обнаружения извещатели не формируют.

1.4.3 Особенности монтажа

Извещатели, включенные в [1], в зависимости от конструкции корпуса можно устанавливать:

на потолке помещения;

на стене помещения;

в углу оконного или дверного проема, в котором установлено охраняемое стекло.

Применение кронштейна при установке не предусмотрено.

Звуковые извещатели, в отличие от, например, пассивных оптико-электронных инфракрасных, не имеют строго определенного рабочего положения. Извещатель может быть установлен в любом положении, определяющим требованием является необходимость направления входного отверстия микрофона на охраняемое стекло таким образом, чтобы оно полностью находилось в ЗО извещателя.

На основании корпуса извещателей намечены отверстия для ввода проводов электропитания и ШС, а также отверстия для шурупов, крепящих извещатель. Использование их сохраняет степень защиты по [7] и снижает вероятность деформаций и механических поломок основания.

2 ВЛИЯНИЕ НА РАБОТУ ИЗВЕЩАТЕЛЕЙ ВНЕШНИХ ВОЗДЕЙСТВУЮЩИХ ФАКТОРОВ

На работу извещателей оказывают влияние различные помехи и ВВФ. Ниже описаны их основные виды, форма и степень влияния на извещатели.

2.1 Акустические помехи

Одним из основных видов помех, которые могут оказать негативное влияние на устойчивое функционирование извещателей, являются акустические помехи, имеющие следующие источники (места возникновения):

уличный шум, проникающий в охраняемое помещение через ограждающие строительные конструкции (в том числе через окна) охраняемого помещения, например, звуки от движения транспортных средств, работы строительной техники, использования автомобильных звуковых и специальных сигналов;

звуковые помехи (сигналы), возникающие, например, вследствие работы различных бытовых приборов (телефона, дверного звонка, телевизора, трансляционного громкоговорителя, радиоприемника) внутри охраняемых помещений или электроинструмента (дрелей, шлифовальных машин) в соседних;

случайные или преднамеренные ударные воздействия (неразрушающего характера) на охраняемую конструкцию или природные явления (дождь, град).

Применение в извещателях двух рабочих частот, соответствующих звукам, сопровождающим разрушение стекла, и двухканальной обработки по нескольким критериям соответствия амплитудно-временных и спектральных характеристик сигналов заложенным в алгоритм обработки пороговым значениям, (подробно описано в разделе 1 настоящих методических рекомендаций), значительно повышают устойчивость извещателей к воздействию акустических помех.

2.2 Вибрационные помехи

Второй по значимости группой помех, которые могут оказать негативное влияние на устойчивость функционирования звуковых и совмещенных с ними извещателей, являются вибрационные помехи, которые можно разделить на следующие виды:

вибрация охраняемой остекленной конструкции, приводящая к дребезжанию стекол в оконной раме;

механические неразрушающие воздействия (удары) по охраняемой остекленной конструкции;

вибрация строительной конструкции, на которой установлен извещатель.

Значительная вибрация охраняемой остекленной конструкции, приводящая к дребезжанию стекол в оконной раме, может быть вызвана, например, проездом вблизи охраняемого объекта крупногабаритного транспортного средства (строительной гусеничной техники, трамвая, железнодорожного подвижного состава), а также сильными порывами ветра, низколетящими самолетами и т.п.

Вибрация строительной конструкции, на которой установлен извещатель, может быть вызвана проведением строительных работ в соседних помещениях или вблизи охраняемого объекта, проездом вблизи охраняемого объекта крупногабаритного транспортного средства и т.п.

2.3 Электромагнитные помехи

ЭМП в помещениях чаще всего возникают вследствие работы мощного электрооборудования. Они воздействуют на электронные компоненты и плату извещателя, нарушают нормальное протекание процессов в электрической схеме извещателя, вызывая, например, его ложные срабатывания.

Распространенные виды ЭМП, оказывающих влияние на извещатель:

радиочастотные электромагнитные поля;

электростатические разряды;

импульсные помехи большой энергии, распространяющиеся по проводам электропитания и ШС.

В соответствии с [2] извещатели класса 2 устойчивы к указанным воздействиям второй степени жесткости по ГОСТ Р 50009-2000 [8], а классов 3 и 4 — третьей, что обеспечивает стабильное функционирование в условиях размещения соответствующих классов по [3] (п. 1.2 настоящих методических рекомендаций).

Следует отметить, что сами извещатели не являются источниками ЭМП или индустриальных радиопомех (их величина не превышает установленных норм) и не оказывают влияния на работу других электронных устройств и приборов.

2.4 Наличие между охраняемым стеклом и извещателем предметов и конструкций

Различные предметы (прежде всего, шторы и жалюзи на окнах и дверях, а также элементы строительных конструкций помещения, мебель, ширмы и перегородки), расположенные между охраняемым стеклом и извещателем, нарушают свободное распространение звуковых колебаний в охраняемом помещении, отражают и поглощают звуки, сопровождающие разрушение стекла, что приводит к отсутствию или значительному изменению и ослаблению звуковых колебаний поступающих в микрофон, уменьшению амплитуды формируемого им сигнала и, как следствие, формирования извещения о тревоге.

2.5 Несанкционированное воздействие на извещатель

Попытки несанкционированного воздействия на извещатель вне периода охраны обычно осуществляются с целью нарушения его работоспособности и изменения настроек. Опасность такого воздействия существует в помещениях, где возможен доступ к извещателю посторонних лиц (персонала, посетителей), не имеющих для этого полномочий. Для помещений, относящихся к МПХИГ, данная проблема менее актуальна. Существует также вероятность неумышленного воздействия на извещатель при осуществлении в помещении хозяйственной или иной деятельности (например, при проведении ремонтных работ, установке какого-либо оборудования).

Существует несколько типичных видов несанкционированных воздействий на извещатели, которые могут привести к нарушению их работоспособности:

а) несанкционированное вскрытие корпуса извещателя, совершаемое в целях получения доступа к печатной плате, органам настройки и регулировки извещателя (переключателям, перемычкам, контактным площадкам), клеммам подключения ШС, крепежным элементам и нарушения его настроек и исправности;

б) экранирование извещателя (в ЭД на извещатели может использоваться термин «маскирование») совершаемое путем установки перед извещателем предмета, выполненного из звуконепроницаемого материала, либо заклеивания таким материалом входного отверстия микрофона с целью снижения уровня звука на микрофоне извещателя и, следовательно, его обнаружительной способности;

в) отрыв извещателя от монтажной поверхности, совершаемый с целью переориентации входного отверстия микрофона, снижения вследствие этого уровня звука на нем и, следовательно, снижения обнаружительной способности извещателя;

г) воздействие на извещатель маскирующим шумом, совершаемое с целью снижения возможности идентификации извещателем звуков, сопровождающих разрушение стекла, на фоне шума и, следовательно, снижения вероятности обнаружения.

Очевидно, что для совершения нарушителем несанкционированных воздействий по перечислениям б), в) и, особенно, г) требуется наличие у него серьезных технических познаний и оснащения. Для повышения надежности охраны следует в зависимости от класса охраняемого объекта применять извещатели соответствующих классов по [1] (п. 1.3.2.1 настоящих методических рекомендаций).

3 РЕКОМЕНДАЦИИ ПО ВЫБОРУ И ЭКСПЛУАТАЦИИ ЗВУКОВЫХ ИЗВЕЩАТЕЛЕЙ В ЗАВИСИМОСТИ ОТ ИХ ТАКТИКО-ТЕХНИЧЕСКИХ ХАРАКТЕРИСТИК, КОНСТРУКТИВНЫХ ОСОБЕННОСТЕЙ И КЛАССА ОХРАНЯЕМОГО ОБЪЕКТА

3.1 Принципы классификации охраняемых объектов и критерии выбора извещателей для охраны объектов различных классов

Класс объектов определяется в соответствии с методическими рекомендациями Р 093-2024 «Обследование и прием под централизованную охрану подразделениями вневедомственной охраны войск национальной гвардии Российской Федерации объектов, мест проживания и хранения имущества граждан» [9].

3.2 Рекомендации по проектированию систем охранной сигнализации в части использования извещателей

В целях обеспечения необходимых ТТХ извещателей, их высокой обнаружительной способности и устойчивости к ВВФ при проектировании СОС, последующем монтаже, настройке и эксплуатации извещателя необходимо строго соблюдать требования, изложенные в ЭД на извещатели конкретных типов и иных нормативных документах, а также руководствоваться следующими указаниями.

3.2.1 Общие принципы проектирования систем охранной сигнализации в части использования извещателей

Проектирование СОС проводят в соответствии с методическими рекомендациями Р 083-2019 «Нормы и правила проектирования систем безопасности на объектах, охраняемых (принимаемых под охрану) подразделениями вневедомственной охраны» [10]. Разработанный проект должен содержать информацию о классе применяемого извещателя, его конкретном типе, количестве подключаемых ШС. На чертежах должны быть показаны место установки извещателя и расположение охраняемых остекленных конструкций.

При выборе класса извещателей, их типа, количества, места установки в разрабатываемых проектах необходимо учитывать указания, изложенные в настоящих методических рекомендациях.

Приведенные ниже по тексту типовые схемы установки извещателей являются одними из самых распространенных вариантов организации разных рубежей охраны и не могут охватить весь спектр вариантов и способов охраны различных помещений, каждое из которых обладает уникальным сочетанием собственных конструктивных особенностей и ВВФ. Все эти особенности необходимо учитывать при разработке проекта СОС.

3.2.2 Критерии выбора класса извещателей в зависимости от класса охраняемого объекта

Для охраны объектов высших классов по [9] необходимо выбирать извещатели высших классов по [2], т.е. обладающие повышенными функциональной оснащенностью и ТТХ, к которым относятся:

устойчивость к большему количеству видов помех;

способность обнаруживать различные виды несанкционированного воздействия на извещатель с целью нарушения его нормального функционирования;

способность формировать извещения о появлении неисправностей и нештатных ситуаций, препятствующих нормальному функционированию извещателя;

повышенная информативность, т.е. способность передавать разные типы извещений (о тревоге, о несанкционированном воздействии, о неисправности) по отдельным ШС.

Для охраны объектов низших классов оптимальным можно считать применение и извещателей низших классов, которые обеспечивают достаточную помехозащищенность, но не имеют ряда дополнительных функций, которые увеличивают стоимость извещателя, но при этом на большинстве указанных объектов не будут находить применения.

Для охраны объектов (их отдельных помещений) классов А1, А2 рекомендуется применять извещатели классов 3 и 4. Данные извещатели следует применять также для охраны отдельных помещений объектов класса Б1 и МПХИГ классов В1, В2 и Г1, где возможен доступ к извещателю посторонних лиц (например, при регулярном присутствии в квартире или частном доме наемного обслуживающего персонала).

Для охраны остальных помещений объектов класса Б1 рекомендуется применять извещатели класса 2, либо с наличием дополнительных функций самотестирования, определения возникновения неисправностей и нештатных ситуаций, препятствующих нормальному функционированию извещателя (для извещателей, не имеющих класса).

Для охраны МПХИГ классов В3, Г2, Г3 можно рекомендовать извещатели класса 2.

Извещатели класса 3 рекомендуется применять также для охраны помещений объектов низших классов, при наличии в них условий, требующих применения подобных извещателей (например, помещений со сложной помеховой обстановкой или повышенным риском воздействия на извещатель посторонних лиц), либо по желанию собственника помещения.

3.2.3 Критерии выбора оптимального типа извещателя в зависимости от особенностей охраняемого объекта

Особенности и назначение охраняемых объектов могут обусловливать некоторые ограничения при установке и эксплуатации извещателей. Поэтому выбор их типа при разработке проекта СОС рекомендуется производить как с учетом характеристик контролируемой остекленной конструкции, так и особенностей охраняемого объекта.

Звукоизоляция наружных ограждающих конструкций, в том числе окон, витрин и других видов остекления помещений, в которых предполагается установка и эксплуатация извещателей, должны соответствовать требованиям, приведенным в своде правил СП 51.13330.2011 [11].

На объектах с высоким уровнем акустических помех для охраны остекленных конструкций, выполненных с применением обычных или узорчатых листовых стекол рекомендуется использовать извещатели с функцией повышенной помехозащищенности (режимом обнаружения разрушения стекла с выпадением осколков).

На крупных и сложных по конфигурации объектах, имеющих большое число внутренних помещений с остекленными строительными конструкциями и элементами интерьера, рекомендуется использовать адресные извещатели.

На объектах с особыми требованиями к оформлению интерьера, например, в исторических зданиях, помещениях учреждений культуры и искусства, зданиях религиозных организаций, а также на любых других объектах, где прокладка проводных линий связи технически затруднительна, экономически неэффективна или нежелательна, рекомендуется применять радиоканальные (беспроводные) извещатели, электропитание которых осуществляется от автономных источников (гальванических элементов).

Охрана остекленных конструкции помещений, в которых установлены банковские устройства самообслуживания (банкоматы и платежные терминалы), должна быть организована в соответствии с указаниями, приведенными в методических рекомендациях Р 78.36.035-2013 [12].

3.2.4 Типовые схемы организации различных рубежей охраны с использованием звуковых извещателей

Тип зоны обнаружения и особенности основной функции определяют возможные рубежи охраны, где могут применяться звуковые извещатели:

первый рубеж — блокировка проемов, закрытых стеклом (окон и некоторых типов дверей);

третий рубеж — блокировка витрин, остекленных шкафов, киотов и т.п., используемых для хранения и экспозиции различных ценных предметов.

При выборе места установки извещателей на охраняемом объекте необходимо учесть следующие требования.

В зависимости от особенностей охраняемого помещения, расположения остекленных конструкций, удобства проведения монтажных работ, а также конструктивных особенностей извещателей их допускается устанавливать на потолке, на стене, в проеме. В случае установки на стене расстояние от пола до извещателя должно быть не менее 2 м.

Допускается использование извещателей при одновременной работе с активными ультразвуковыми охранными извещателями. При этом ультразвуковые извещатели не должны быть ориентированы на звуковые, а расстояние между ними должно быть не менее 1 м.

Не рекомендуется установка извещателей в помещениях с уровнем звуковых шумов более 65 дБ относительно стандартного нулевого уровня 2 x 10-5 Па (ориентировочно, уровню шума 65 дБ соответствует разговор средней громкости двух людей в помещении).

С целью повышения помехоустойчивости извещателей рекомендуется размещать их в охраняемых помещениях по возможности ближе к контролируемому стеклу. Это позволяет при выполнении настройки устанавливать в извещателе минимальное значение чувствительности, сохраняя при этом его высокую обнаружительную способность.

Если проем, в котором установлено контролируемое стекло, может закрываться шторами или жалюзи, то извещатели целесообразно устанавливать непосредственно в проеме (для извещателей классов 3 и 4 необходимо убедиться в отсутствии ложных срабатываний функции антимаскирования), чтобы эти занавеси не препятствовали нормальному функционированию извещателя (рисунок 3.1).

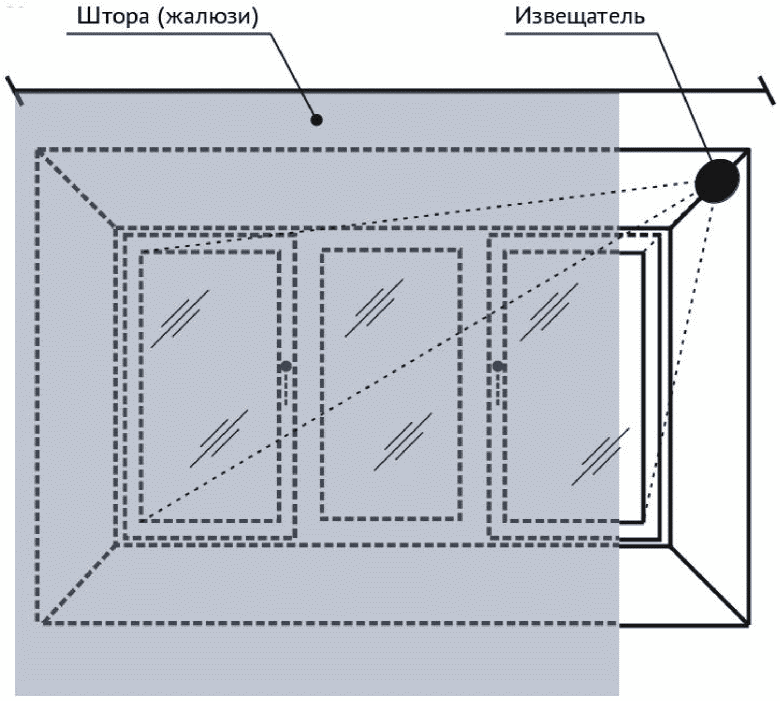

Рисунок 3.1 — Установка извещателя в оконном проеме

При установке извещателей на боковой стене (рисунок 3.2) необходимо учитывать угол обзора его диаграммы направленности, а также максимальное удаление извещателя от самой дальней точки контролируемого стекла. Входное отверстие микрофона извещателя должно быть направлено в сторону контролируемых стекол. Шторы и жалюзи должны быть открыты.

Рисунок 3.2 — Установка извещателя на боковой стене

При установке извещателей для охраны нескольких оконных проемов на стене, противоположной блокируемым стеклам (рисунок 3.3), или на потолке (рисунки 3.4, 3.5) целесообразно размещать извещатель (по возможности) на одинаковом расстоянии от крайних стекол. В этом случае обеспечивается более равномерная чувствительность в пределах ЗО. При этом размеры окон и расстояние между ними должны быть такими, чтобы в ЗО извещателя находились оба окна полностью. В противном случае следует применить два извещателя.

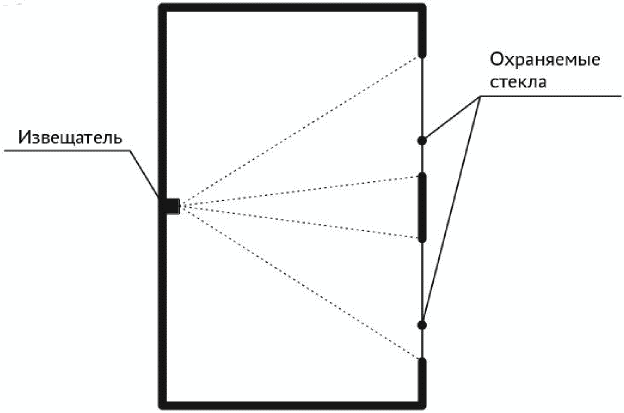

Рисунок 3.3 — Установка извещателя на противоположной стене (вид сверху)

Рисунок 3.4 — Установка извещателя на потолке для блокировки остекленных проемов в одной стене

Рисунок 3.5 — Установка извещателя на потолке для блокировки остекленных проемов в двух смежных стенах

Возможен также контроль остекленных потолочных поверхностей, например, окон в крышах, световых фонарей (рисунок 3.6). При этом в случае больших расстояний между охраняемыми конструкциями или их большой площади необходимо использовать несколько извещателей.

Рисунок 3.6 — Установка извещателя для контроля остекленной крыши

При организации третьего рубежа охраны извещатель должен быть размещен внутри охраняемой конструкции.

К нерекомендуемым вариантам установки извещателей (рисунок 3.7) относятся:

размещение извещателей на относительно небольшой высоте;

на той же стене, что и блокируемое стекло;

рядом с дверями, крышками люков.

Рисунок 5.7 — Нерекомендуемые места установки извещателей

3.3 Рекомендации по выбору и эксплуатации извещателей, включенных в «Список технических средств безопасности»

В настоящее время номенклатура звуковых извещателей, включенных в [1], позволяет выбрать извещатель, предназначенный для решения различных тактических задач охраны, характеристики которого будут удовлетворять условиям применения в помещении любого класса значимости.

В соответствии с [6] звуковым извещателям присваивается условное обозначение в соответствии со следующей структурной формулой:

ИО329X₁-X₂/X*.

В указанной формуле:

элемент «ИО» обозначает «извещатель охранный»;

элемент «3» — цифра, характеризующая извещатель по виду формируемой им зоны обнаружения — поверхностная;

элемент «29» означает «звуковой»;

элемент X1 — цифры, характеризующие интерфейс извещателя (используются только для извещателей, формирующих адресные извещения):

«10» — беспроводной (радиоканальный) адресный извещатель;

«20» — проводной адресный извещатель;

элемент X2 обозначает порядковый регистрационный номер извещателя, присвоенный в установленном порядке;

элемент X* обозначает порядковый номер модификации (исполнения) при ее наличии.

Для удобства восприятия каждый извещатель помимо условного обозначения имеет еще и коммерческое наименование (наименование товарного знака), в котором цифрами (например, «Стекло-3») или дополнительными буквами (например, «Астра-С») обозначается код вида изделия, применяемый изготовителем, порядковый номер разработки или конструктивное отличие.

В соответствии с [1] для применения на объектах, охраняемых подразделениями вневедомственной охраны, рекомендованы следующие типы проводных неадресных звуковых извещателей: ИО329-5 «Астра-С», ИО329-16 «Астра-531» исполнение АК, ИО329-2 «Стекло-2», ИО329-4 «Стекло-3», ИО329-13 «Стекло-3М», ИО329-10 «Стекло-4», ИО329-17 «Юпитер-5810».

Перечень извещателей, включенных в [1], может изменяться по мере разработки и включения в него новых, а также снятия с производства и исключения из него устаревших образцов.

3.3.1 Технические особенности извещателей конкретных типов и рекомендации по их использованию на объектах различных классов

3.3.1.1 Рекомендации по выбору звуковых извещателей, включенных в [1], в зависимости от класса охраняемого помещения.

Таблица 3.1

Выбор звуковых извещателей в зависимости от класса охраняемого помещения

3.3.1.2 Извещатели общего назначения.

Извещатель ИО329-5 «Астра-С»

Извещатель рекомендуется для охраны объектов класса Б1, МПХИГ классов В2, В3, Г2, Г3.

Извещатель формирует извещения путем размыкания электрической цепи информационных выходов.

Устанавливается на стене или потолке помещения.

Извещатель ИО329-16 «Астра-531» исполнение АК

Извещатель класса 2, рекомендуется для охраны МПХИГ классов В3, Г2, Г3.

Извещатель формирует извещения путем размыкания электрической цепи информационных выходов.

Может устанавливаться в углу оконного или дверного проема.

Извещатель ИО329-2 «Стекло-2»

Извещатель рекомендуется для охраны МПХИГ классов В3, Г2, Г3.

Электропитание извещателей осуществляется по ШС, извещения формируются путем изменения потребляемого тока.

Устанавливается на стене или потолке помещения.

Извещатель ИО329-4 «Стекло-3»

Извещатель рекомендуется для охраны объектов класса Б1, МПХИГ классов В2, В3, Г2, Г3.

Извещателе формирует извещения путем размыкания электрической цепи информационных выходов.

Обеспечивает контроль напряжения электропитания, наличия высоко- и низкочастотных акустических помех в помещении.

В извещателе предусмотрен выбор алгоритма работы в зависимости от вида охраняемого стекла: универсальный алгоритм или специальный (с регистрацией выпадения осколков разбитого стекла).

Устанавливается на стене или потолке помещения.

Извещатель ИО329-13 «Стекло-3М»

Извещатель рекомендуется для охраны объектов класса Б1, МПХИГ классов В2, В3, Г2, Г3.

Извещателе формирует извещения путем размыкания электрической цепи информационных выходов.

Обеспечивает контроль напряжения электропитания, наличия высоко- и низкочастотных акустических помех в помещении.

В извещателе предусмотрен выбор алгоритма работы в зависимости от вида охраняемого стекла: универсальный алгоритм или специальный (с регистрацией выпадения осколков разбитого стекла).

Устанавливается на стене или потолке помещения.

Извещатель ИО329-10 «Стекло-4»

Извещатель класса 3, рекомендуется для охраны объектов класса Б1, МПХИГ классов А1, А2, Б1, В1, Г1.

Извещателе формирует извещения путем размыкания электрической цепи информационных выходов.

В извещателе предусмотрен выбор алгоритма работы в зависимости от вида охраняемого стекла: универсальный алгоритм или специальный (с регистрацией выпадения осколков разбитого стекла).

Может устанавливаться в углу оконного или дверного проема.

Извещатель ИО329-17 «Юпитер-5810»

Извещатель класса 2, рекомендуется для охраны объектов класса Б1, МПХИГ классов В2, В3, Г2, Г3.

Извещателе формирует извещения путем размыкания электрической цепи информационных выходов.

Устанавливается на стене или потолке помещения.

3.3.1.3 Специализированные извещатели.

Извещатель ИО329-9 «Стекло-Ex»

Имеет взрывозащищенное исполнение, маркировка взрывозащиты — 0ExiaIIBT6X.

Предназначен для использования для охраны помещений с взрывоопасными средами. Применяется в составе комплекса устройств охранно-пожарной сигнализации для взрывоопасных объектов «Ладога-Ex». Извещатель подключается только к искробезопасным цепям. Подробные сведения о сфере применения, подключении и технических характеристиках содержатся в документе Р 069-2017 «Рекомендации по выбору и применению средств обнаружения проникновения в зависимости от степени важности и опасности охраняемых объектов» [13].

Устанавливается на стене или потолке помещения.

Адресные извещатели, передающие извещения путем посылки кодовой комбинации по проводным или беспроводным (по радиоканалу) линиям связи, на сегодняшний день предназначены для использования совместно с ССОИ того же изготовителя (или использующим аналогичный протокол обмена информацией) и не совместимы с оборудованием и программным обеспечением других изготовителей.

Адресные извещатели, предназначенные для использования в составе ИСБ «Стрелец-Интеграл».

Проводной извещатель ИО329-3/1 «Арфа-И»

Электропитание осуществляется от шлейфа сигнализации. Обеспечивает двухсторонний обмен информацией между извещателем и ССОИ.

Радиоканальный извещатель «Арфа-ПРО»

В извещателе предусмотрен выбор алгоритма работы в зависимости от вида охраняемого стекла: универсальный алгоритм или специальный (с регистрацией выпадения осколков разбитого стекла).

В извещателе предусмотрена возможность подключения проводного неадресного извещателя в целях его интеграции в радиоканальную систему охранной сигнализации.

Адресный проводной извещатель, предназначенный для использования в составе комплекса аппаратно-программных средств «Рубеж-СБ» (КАПС «Рубеж-СБ»): ИО32920-2

Извещатель класса 2.

Электропитание осуществляется от шлейфа сигнализации.

Адресный радиоканальный извещатель, предназначенный для использования в составе радиоканальной подсистемы охранно-технологической сигнализации «Юпитер-868 ОТС»: ИО32910-8 «Юпитер-5830»

Обеспечивает контроль собственной работоспособности.

Адресные извещатели, предназначенные для использования совместно с ППКО «Ладога-А».

Проводной извещатель ИО329-11 «Стекло-3А»

Электропитание осуществляется от шлейфа сигнализации. Обеспечивает двухсторонний обмен информацией между извещателем и ССОИ.

Радиоканальный извещатель ИО32910-4 «Стекло-3РК»

Подключается к ППКО «Ладога-А» через блок расширения шлейфов сигнализации БРШС-РК.

Извещатели, предназначенные для использования в составе интегрированной системы охраны «Орион Лит. ВО».

Извещатель «С2000-СТ Лит. ВО»

Извещатель класса 2.

Обладает функцией обнаружения несанкционированного доступа путем экранирования звукопоглощающим предметом.

Обеспечивает возможность выбора четырех значений регулировки чувствительности.

Извещатель «С2000-СТ исп. 04 Лит. ВО»

Извещатель класса 2.

Обладает функцией обнаружения несанкционированного доступа путем экранирования звукопоглощающим предметом.

Обеспечивает возможность выбора трех значений регулировки чувствительности.

3.3.1.4 Совмещенные извещатели.

Информация:

о совмещенных извещателях, имеющих звуковой (акустический) КО, их конструктивных и эксплуатационных особенностях;

об особенностях ИК КО указанных извещателей;

о совмещенных извещателях, включенных в [1]

изложена в методических рекомендациях Р 098-2023 «Выбор и применение пассивных оптико-электронных, комбинированных и совмещенных извещателей на охраняемых объектах» [14].

Физический принцип и характеристики АК КО совмещенных извещателей аналогичны физическому принципу и характеристикам звуковых извещателей.

4 РЕКОМЕНДАЦИИ ПО МОНТАЖУ, ВВОДУ В ЭКСПЛУАТАЦИЮ И ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ ЗВУКОВЫХ ИЗВЕЩАТЕЛЕЙ

4.1 Общие положения

Монтаж, ввод в эксплуатацию и техническое обслуживание извещателей должны проводиться в соответствии с методическими рекомендациями Р 085-2019 «Правила производства монтажа и технического обслуживания технических средств безопасности на объектах охраняемых (принимаемых под охрану) подразделениями войск национальной гвардии Российской Федерации, а также порядок контроля за их проведением» [15] с учетом информации, изложенной в настоящих методических рекомендациях.

4.2 Входной контроль

Перед монтажом извещателей на объекте рекомендуется провести их входной контроль с целью выявления дефектов и оценки технического состояния. Проведение входного контроля позволит избежать дополнительных работ по демонтажу неисправных извещателей и установке новых. Целесообразность проведения входного контроля определяется монтажной организацией.

Примерный объем работ и методика проведения входного контроля приведены ниже.

Входной контроль должен проводиться при нормальных климатических условиях и уровне шума в помещении не более 70 дБ в диапазоне частот от 31,5 до 1600 Гц. Указанный уровень шума примерно соответствует громкому разговору в помещении двух человек. После хранения извещателя в транспортной или потребительской таре при температуре, отличной от температуры в помещении, где будет производиться входной контроль, его перед включением следует выдержать распакованным не менее 4 ч.

Снять с извещателя крышку, произвести осмотр извещателя, его платы и ЧЭ, которые не должны иметь видимых механических повреждений. Внешний вид извещателя должен соответствовать изображениям, приведенным в ЭД.

Осуществить подключения извещателя, в соответствии со схемами, приведенными на рисунках 4.1, 4.2. Допускается подключение нескольких извещателей одновременно.

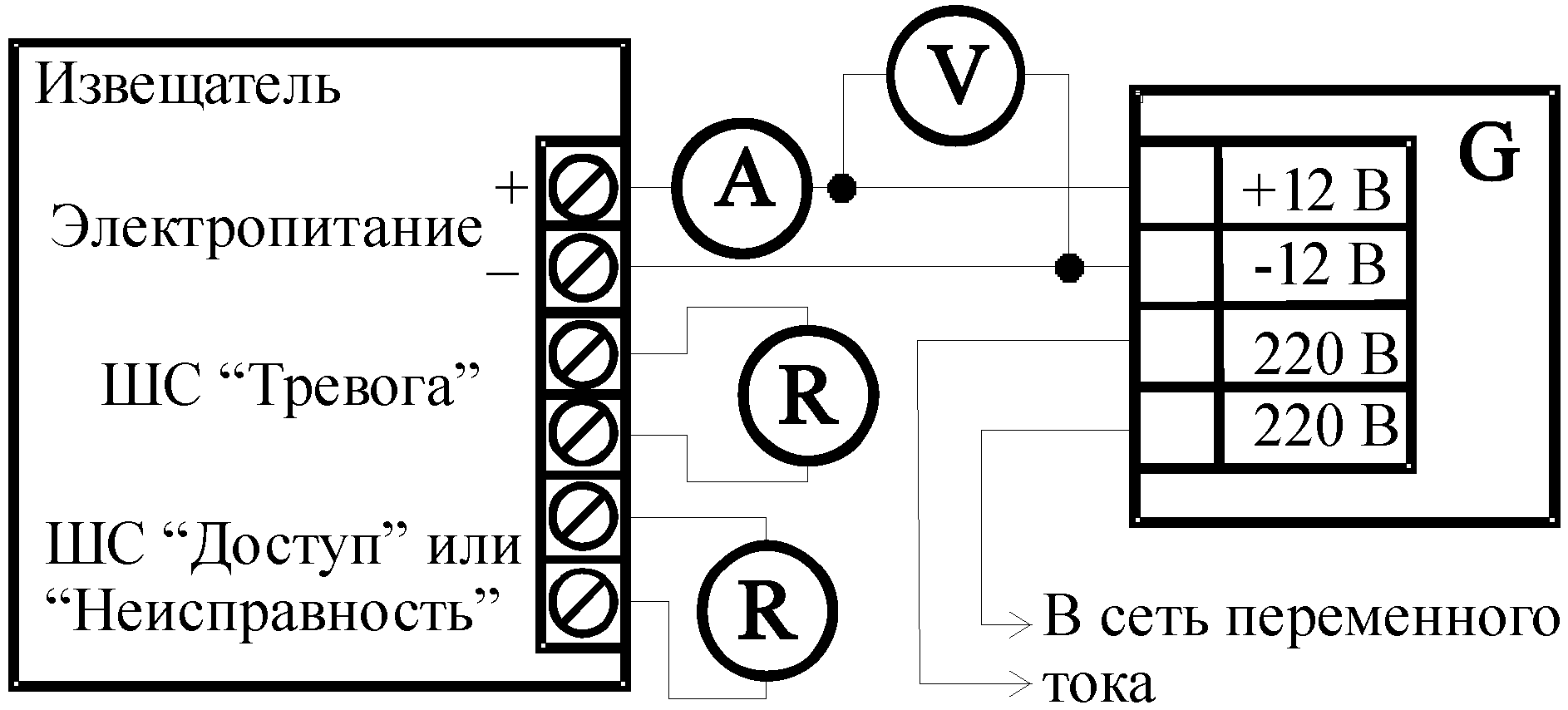

Рисунок 4.1 — Схема подключения извещателя, формирующего извещения размыканием электрической цепи информационного выхода

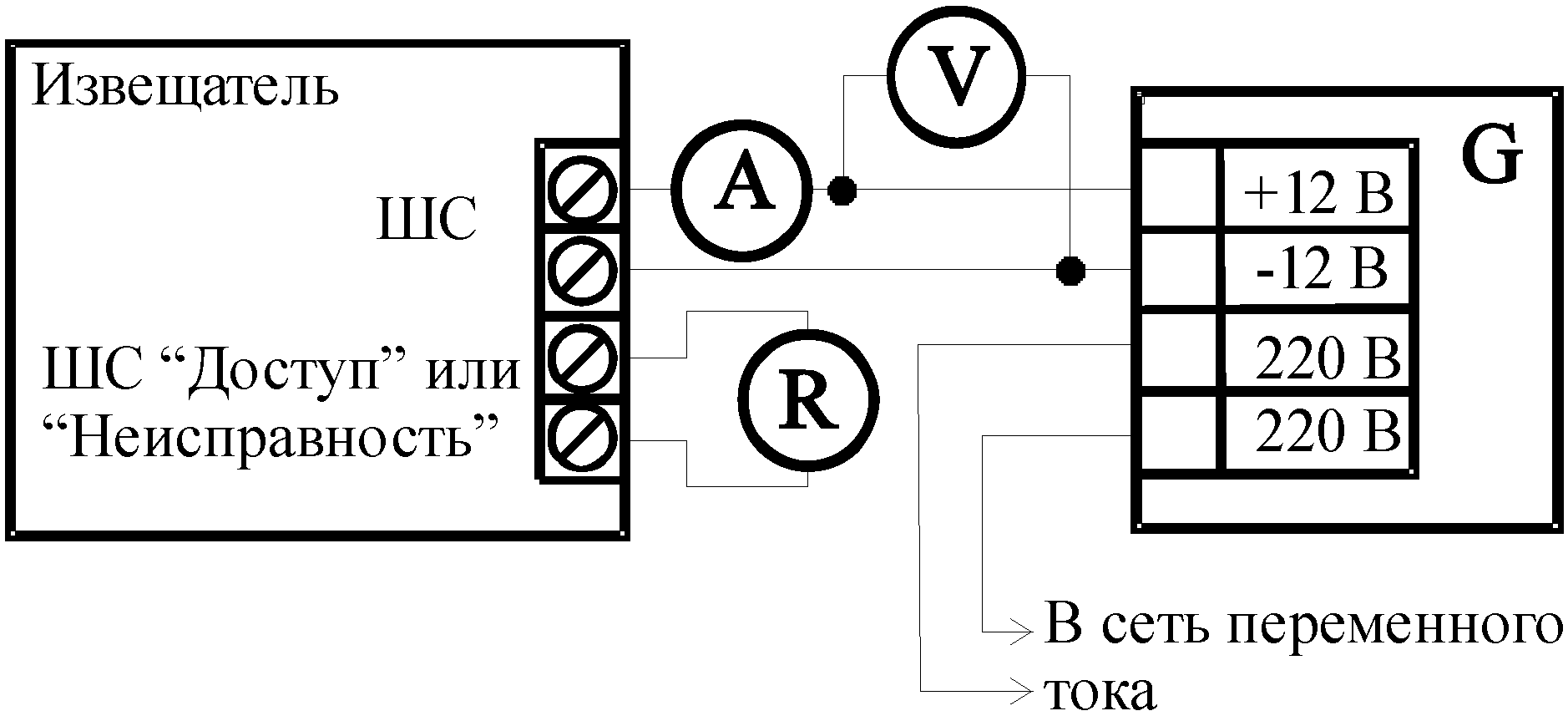

Рисунок 4.2 — Схема подключения извещателя, формирующего извещения изменением тока потребления

На рисунках 4.1, 4.2:

G — источник электропитания постоянного тока (выходные параметры: 20 В, 0,5 А);

A — миллиамперметр;

V — вольтметр;

R — омметр.

Подать электропитание на извещатель.

Для извещателя, формирующего извещения размыканием электрической цепи информационного выхода:

1. по окончании времени технической готовности (примерно через 10...15 с после подачи электропитания) измерить сопротивление информационных выходов извещателя (информационный выход «Тревога» должен быть замкнут, а информационный выход «Доступ» — разомкнут).

Работоспособность извещателей проверить путем осуществления имитационного воздействия при помощи акустического имитатора разрушения стекла «АРС» (производства ЗАО «Аргус-Спектр») или аналогичного по характеристикам (далее — имитатор), в соответствии с указаниями, приведенными в эксплуатационных документах на имитатор. Внешний вид имитатора приведен на рисунке 4.3.

Рисунок 4.3 — Акустический имитатор разрушения стекла «АРС»

Непосредственно после осуществления имитационного воздействия измерить сопротивление информационного выхода «Тревога», который должен разомкнуться.

2. нажать на кнопку датчика вскрытия, измерить сопротивление информационного выхода «Доступ», который должен при нажатии замкнуться.

3. измерить ток, потребляемый извещателем в дежурном режиме и в режиме формирования извещения о тревоге.

Измеренные значения сопротивления информационных выходов должны соответствовать указанным в таблице 1.7 настоящих методических рекомендаций.

Измеренное значение потребляемого тока должно соответствовать указанному в ЭД. Несоответствие величины потребляемого тока паспортным значениям указывает на неисправность электрической схемы извещателя, в результате которой могут быть снижены его ТТХ.

Для извещателя, формирующего извещения изменением тока потребления:

1. по окончании времени технической готовности (примерно через 10...15 с после подачи электропитания) измерить ток, потребляемый извещателем в дежурном режиме. Непосредственно после осуществления имитационного воздействия измерить ток, потребляемый извещателем в режиме «Тревога».

Характер изменения (увеличение или уменьшение) тока указан в ЭД и зависит от конкретного типа извещателя. В случае если в извещателе предусмотрены два режима работы («короткое замыкание» и «разрыв») проверку провести для обоих режимов. При наличии в извещателе возможности регулировки потребляемого тока необходимо изменением положения органа регулировки (движка потенциометра) установить значение тока равным минимальному, а затем максимальному значениям диапазона, указанного в ЭД.

2. нажать на кнопку датчика вскрытия, измерить сопротивление информационного выхода «Доступ», который должен при нажатии замкнуться.

4.2.6 Контроль АК КО совмещенного извещателя проводят путем осуществления имитационного воздействия, после которого измеряют сопротивление информационного выхода «Тревога по АК каналу», который должен разомкнуться при имитационном воздействии.

Примечание - Проверку ИК КО при осуществлении входного контроля проводить путем перемещения ладони на расстоянии 15 — 20 см от его входного окна.

По окончании входного контроля отключить извещатель и установить на него крышку.

Подключение радиоканальных и проводных адресных извещателей проводить по методикам, содержащимся в ЭД на извещатель и соответствующий ССОИ. Необходимо проверить возможность корректной регистрации извещателя и возможность обмена информацией (снятие, постановка на охрану, передача извещений) с ССОИ, способность извещателя формировать извещения о тревоге и несанкционированном доступе.

Несоответствие ЭД хотя бы одного параметра извещателя, выявленное при проверке, является основанием для отбраковки и предъявления претензий предприятию-изготовителю.

4.3 Рекомендации по монтажу и настройке (регулировке) звуковых извещателей на объекте

4.3.1 Рекомендации по монтажу

К работам по установке, монтажу, настройке, эксплуатации и техническому обслуживанию извещателей допускаются лица, имеющие квалификацию монтажника слаботочных систем охраны и безопасности не ниже 5-го разряда в соответствии с «Единым тарифно-квалификационным справочником работ и профессий рабочих. Выпуск 58. Раздел: Работы и профессии рабочих связи» [16] и квалификационную группу по электробезопасности не ниже III в соответствии с «Правилами по охране труда при эксплуатации электроустановок» [17].

Монтаж извещателей осуществляют в местах, указанных в проектной документации, в соответствии с указаниями, приведенными в ЭД на извещатели. ЗО извещателя должна быть направлены в сторону охраняемой остекленной конструкции так, чтобы участки охраняемого стекла оказались в пределах его прямой видимости, запрещается маскировка извещателей декоративными шторами, т.к. при этом возможна потеря его чувствительности.

Расстояние от извещателей до самой удаленной точки охраняемой стеклянной поверхности не должно превышать значения максимальной дальности действия, указанной в ЭД.

Извещатель должен быть прочно закреплен к монтажной поверхности как минимум двумя шурупами, не допускающими его перемещение. Для монтажа извещателя необходимо вскрыть только те отверстия для шурупов и проводов из намеченных на основании, которые необходимы для осуществления выбранного варианта установки.

Подключение извещателей к источнику электропитания и объектовому оборудованию осуществлять в соответствии с указаниями и схемами, приведенными в ЭД.

По окончании монтажа проводят пуско-наладочные работы, заключающиеся в осуществлении в соответствии с ЭД (в зависимости от наличия соответствующей возможности) необходимой регулировки расположения ЗО, чувствительности, настройки параметров ИК КО для совмещенных извещателей.

4.3.2 Рекомендации по настройке и регулировке

Перед настройкой и регулировкой извещателя необходимо проконтролировать:

соответствие стекол, установленных в охраняемые строительные конструкции, одной из марок, указанных в ЭД на извещатель;

отсутствие на стеклах видимых дефектов и повреждений в виде отверстий, трещин и сколов;

отсутствие зазоров между стеклом и рамой (стекло не должно перемещаться в раме);

отсутствие люфта в запорных механизмах створок.

В помещении должны быть закрыты двери, окна и форточки, отключены электромеханические устройства (например, мощные вентиляторы), трансляционные громкоговорители и другие возможные источники звуковых помех. Необходимо также обеспечить отсутствие в охраняемом помещении посторонних людей.

Режимы функционирования извещателей выбираются в соответствии с видами охраняемых стекол и принятой тактикой охраны на объекте.

В случаях:

расположения охраняемого объекта (помещения) вблизи к источникам мощных звуковых помех (строительным площадкам, объектам железнодорожного и воздушного транспорта, стадионам и открытым концертным площадкам и т.п.);

наличия в охраняемом помещении потенциальных источников звуковых сигналов, отключение которых на период охраны невозможно;

невысоких звукоизоляционных характеристиках строительных конструкций помещения

рекомендуется выбирать режим повышенной помехозащищенности (при его наличии в извещателе), при котором извещение о тревоге формируется при разрушении стекла с выпадением осколков.

При необходимости может быть выбран режим работы извещателя с отключенной световой индикацией.

4.3.3 Регулировка чувствительности

Для адаптации извещателей к реальной помеховой обстановке на охраняемом объекте в извещателях, как правило, предусмотрена регулировка чувствительности, которая позволяет, с одной стороны, обеспечить достаточно высокую обнаружительную способность, а с другой — защитить извещатель от негативного влияния акустических помех.

Настройку чувствительности извещателей выполняют после установки и монтажа извещателя в охраняемом помещении по методикам, приведенным в ЭД на извещатели конкретных типов, либо путем осуществления имитационного воздействия (см. п. 4.2). Имитатор при этом необходимо располагать в наиболее удаленной от извещателя точке охраняемой остекленной конструкции, а сигнал должен соответствовать типу охраняемого стекла. При осуществлении имитационного воздействия, извещатель должен сформировать извещение о тревоге (тревоге по АК КО для совмещенных извещателей). В случае, если формирования извещения о тревоге не происходит, следует увеличить чувствительность извещателя.

4.4 Ввод извещателя в эксплуатацию

4.4.1 Приемка АК извещателя в эксплуатацию производится в составе СОС в соответствии с [15] с учетом следующих рекомендаций.

После окончания монтажных и пуско-наладочных работ проводят проверку работоспособности всех установленных на объекте ТСО («индивидуальные испытания» в соответствии с [15]), рекомендуемые виды которых для АК извещателей приведены в таблице 4.2.

Таблица 4.2

Рекомендуемые виды испытаний АК извещателей, выполняемых при проверке работоспособности извещателей

4.4.1.1 Проверку внешнего вида и корректности установки производят визуально, путем осмотра внешнего вида извещателя, при котором обращают внимание на состояние корпуса извещателя, который не должен иметь видимых механических повреждений. Извещатель должен быть закреплен в положении, предусмотренном в проектной документации СОС. Крышка корпуса извещателя должна быть установлена на его основание, а расположенное на ней отверстие для микрофона должно быть направлено на охраняемое стекло.

4.4.1.2 Проверку формирования извещения о тревоге проводят следующим образом.

Проконтролировать нормальное состояние (дежурный режим работы) включенного извещателя по отсутствию поступления на ПЦО (ССОИ) извещений о тревоге, неисправности и несанкционированном доступе).

Осуществить имитатором воздействие, соответствующее типу охраняемого стекла, после чего проконтролировать поступление на ПЦО (ССОИ) сформированного извещателем извещения о тревоге (тревоге по АК КО). Для совмещенного извещателя проверку формирования извещения о тревоге ИК КО совмещенного извещателя проводить в соответствии с указаниями, приведенными в [14].

4.4.1.3 Проверку формирования извещения о несанкционированном доступе при вскрытии корпуса извещателя проводят путем открывания крышки на величину, обеспечивающую доступ к его клеммам подключения и органам управления, после чего контролируют поступление извещения о несанкционированном доступе на ПЦО (ССОИ).

4.4.1.4 Проверку формирования извещения о несанкционированном доступе при экранировании извещателя (для извещателей классов 3, 4) проводят путем установки перед лицевой панелью извещателя, где расположены микрофонное отверстие и апертура звукового излучателя, звуконепроницаемого предмета (допускается провести проверку, заслонив извещатель ладонью). Через 120 с после установки предмета контролируют поступление извещения о несанкционированном доступе на ПЦО (ССОИ) и включение световой индикации в соответствии с описанием в ЭД.

4.4.2 Выявленные при проверке работоспособности возможные неисправности извещателя, ошибки при монтаже, настройке и подключении устраняют, после чего проводят технологическую эксплуатацию длительностью 72 ч каждого установленного на объекте извещателя, которая позволит выявить возможное наличие в охраняемом помещении акустических помех, вызывающих ложные срабатывания. Наличие в помещении помех определяется по включению включение световой индикации в соответствии с описанием в ЭД. В случае, если помехи выявлены, следует установить в извещателе режим повышенной помехозащищенности (при его наличии), при котором извещение о тревоге формируется при разрушении стекла с выпадением осколков. Если указанный режим отсутствует рекомендуется заменить извещатель на его имеющий.

В случае невозможности замены или при ложных срабатываниях извещателя даже в режиме повышенной помехозащищенности рекомендуется осуществить мероприятия по повышению звукоизоляции охраняемого помещения.

4.4.3 По окончании технологической эксплуатации и устранения возможных неисправностей, ошибок монтажа и влияния ВВФ представители подразделения вневедомственной охраны и заказчика проводят проверку работоспособности извещателя в соответствии с методиками, приведенными в пп. 4.4.1.1, 4.4.1.2, а в случае проверки извещателей классов 3 и 4, установленных на объектах высоких классов значимости, также и по пп. 4.4.1.3, 4.4.1.4.

4.4.4 Извещатель можно считать готовым к эксплуатации, если он успешно прошел все проверки.

4.5 Техническое обслуживание и контроль исправности

Для обеспечения работоспособности и исправности извещателя в течение срока службы необходимо соблюдать рекомендации по эксплуатации и в установленные сроки проводить его плановое техническое обслуживание.

Внеплановое техническое обслуживание должно проводиться в целях восстановления работоспособности при ее нарушении.

Рекомендации по эксплуатации изложены в ЭД на извещатели и заключаются в том, что в период охраны в помещении должны быть соблюдены следующие условия:

отключены кондиционеры, принудительная вентиляция, громкоговорители, радиоприемники и другие источники акустических (и тепловых (электронагреватели, тепловентиляторы) для совмещенных извещателей) помех;

закрыты окна, фрамуги, форточки, балконные и входные двери, технологические люки;

удалены (открыты, сдвинуты) гардины, шторы, жалюзи, препятствующие распространению звуковых колебаний от контролируемого стекла к извещателю.

Рекомендации по эксплуатации и необходимость их соблюдения должны быть доведены до сведения собственника объекта и лиц, непосредственно осуществляющих деятельность на объекте.

Рекомендуемые виды, объемы и периодичность работ, выполняемых при техническом обслуживании звуковых и совмещенных извещателей, приведены в таблице 4.3.

Таблица 4.3

Рекомендуемые виды, объемы и периодичность работ, выполняемых при техническом обслуживании извещателей

Внешний осмотр производят по методике, приведенной в п. 4.4.1.1 настоящих методических рекомендаций.

Очистку извещателя производят влажной мягкой тканью, не прилагая при этом значительных усилий и не допуская изменения его ориентации в пространстве.

Проверку работоспособности извещателя (формирования извещения о тревоге) производят вне периода охраны по методике, приведенной в п. 4.4.1.2 настоящих методических рекомендаций.

Отсутствие формирования извещений о тревоге и/или отсутствие поступления их на ССОИ говорит о неисправности извещателя и/или проводов электропитания и ШС, а также, возможно, объектового оборудования.

При поступлении на ПЦО извещения о неисправности при снижении напряжения электропитания производится проверка работоспособности источников электропитания, электропроводки и надежности контактов и соединений. Значение напряжения электропитания на соответствующих клеммах извещателя должно находиться в диапазоне допустимых его значений, указанном в ЭД. При легком подергивании каждого из проводов, подходящих к извещателю не должно происходить их отсоединения от клемм подключения извещателя. При необходимости нужно произвести затяжку винтов на клеммной колодке для обеспечения надежного электрического контакта. В случае, если извещатель продолжает формировать извещения о неисправности при снижении напряжения электропитания при условии, что источник электропитания и проводка находятся в исправном состоянии, необходимо заменить извещатель.

При регулярном формировании ложных извещений о тревоге необходимо провести проверку соблюдения собственником объекта рекомендаций по эксплуатации извещателя, проконтролировать отсутствие в охраняемом помещении источников акустических помех и, при необходимости, принять меры к их устранению. В качестве часто встречающегося примера несоблюдения заказчиком правил эксплуатации можно привести не отключение на период охраны кондиционера или оставление незакрытых окон.

При поступлении на ПЦО извещения о неисправности при прохождении процедуры самотестирования необходимо заменить извещатель.

При проведении технического обслуживания радиоканальных извещателей дополнительно проверяют качество радиосвязи. В случае, если качество радиосвязи неудовлетворительно, следует осуществить мероприятия по его восстановлению, например, установить радиоретранслятор.

Современные извещатели изготавливаются с применением технологии поверхностного монтажа и, в соответствии с положениями ТУ, относятся к классу перемонтируемых изделий по ГОСТ 27.003-2016 [18], поэтому вышедшие из строя извещатели ремонту силами подразделений вневедомственной охраны, эксплуатирующих организаций и собственников охраняемых объектов не подлежат.

4.6 Замена извещателей

Извещатели, отбракованные при проведении входного контроля или пуско-наладочных работ, а также вышедшие из строя в процессе эксплуатации, должны быть заменены аналогичными по классу и ТТХ.

ИСПОЛЬЗОВАННЫЕ ИСТОЧНИКИ

1. Список технических средств безопасности, удовлетворяющих «Единым требованиям к системам передачи извещений, объектовым техническим средствам охраны и охранным сигнально-противоугонным устройствам автотранспортных средств, предназначенным для применения в подразделениях вневедомственной охраны войск национальной гвардии Российской Федерации».

2. ГОСТ 34025-2016 Извещатели охранные поверхностные звуковые для блокировки остекленных конструкций помещений. Общие технические требования и методы испытаний.

3. ГОСТ Р 54455-2011 Системы охранной сигнализации. Методы испытаний на устойчивость к внешним воздействующим факторам.

4. «Единые требования к системам передачи извещений, объектовым техническим средствам охраны и охранным сигнально-противоугонным устройствам автотранспортных средств, предназначенным для применения в подразделениях вневедомственной охраны войск национальной гвардии Российской Федерации», утверждены решением расширенного заседания Технического совета ГУВО Росгвардии.

5. ГОСТ 23499-2022 Материалы и изделия строительные звукоизоляционные и звукопоглощающие. Общие технические условия.

6. ГОСТ Р 52435-2015 Технические средства охранной сигнализации. Классификация. Общие технические требования и методы испытаний.

7. ГОСТ 14254-2015 Степени защиты, обеспечиваемые оболочками (Код IP).

8. ГОСТ Р 50009-2000 Совместимость технических средств электромагнитная. Технические средства охранной сигнализации. Требования и методы испытаний.

9. Р 093-2024 «Обследование и прием под централизованную охрану подразделениями вневедомственной охраны войск национальной гвардии Российской Федерации объектов, мест проживания и хранения имущества граждан».

10. Р 083-2019 «Нормы и правила проектирования систем безопасности на объектах, охраняемых (принимаемых под охрану) подразделениями вневедомственной охраны»

11. СП 51.13330.2011 Свод правил. Защита от шума.

12. Р 78.36.035-2013 «Рекомендации по организации комплексной централизованной охраны банковских устройств самообслуживания».

13. Р 069-2017 Рекомендации по выбору и применению средств обнаружения проникновения в зависимости от степени важности и опасности охраняемых объектов.

14. Р 098-2023 «Выбор и применение пассивных оптико-электронных, комбинированных и совмещенных извещателей на охраняемых объектах».

15. Р 085-2019 Методические рекомендации «Правила производства монтажа и технического обслуживания технических средств безопасности на объектах охраняемых (принимаемых под охрану) подразделениями войск национальной гвардии Российской Федерации, а также порядок контроля за их проведением».

16. «Единый тарифно-квалификационный справочник работ и профессий рабочих. Выпуск 58. Раздел: Работы и профессии рабочих связи» (с изменениями, утв. приказом Министерства труда и социальной защиты Российской Федерации от 30 августа 2021 г. № 580н)

17. «Правила по охране труда при эксплуатации электроустановок», Утв. приказом Министерства труда и социальной защиты Российской Федерации от 15 декабря 2020 г. № 903н.

18. ГОСТ 27.003-2016 Надежность в технике. Состав и общие правила задания требований по надежности.

Технические условия и конструкторская документация на извещатели.

Официальные интернет-сайты предприятий-изготовителей.

Приложение А

ЗВУКОВЫЕ ИЗВЕЩАТЕЛИ, ВКЛЮЧЕННЫЕ В «СПИСОК ТЕХНИЧЕСКИХ СРЕДСТВ БЕЗОПАСНОСТИ»

А.1 Внешний вид извещателей

Извещатели «Стекло-2», «Стекло-3А», «Стекло-Ex»	Извещатель «Стекло-3»	Извещатель «Стекло-3М»
Извещатель «Стекло-4»	Извещатель «Стекло-3РК»	Извещатели «Юпитер-5810», «Юпитер-5830»
Извещатель «Астра-531» исполнение АК	Извещатели «Астра-С», «Астра-6131»	Извещатель «С2000-СТ исп. 04 Лит. ВО»
Извещатель «ИО32920-2»	Извещатели «Арфа-И», «Арфа-ПРО»	Извещатель «С2000-СТ Лит. ВО»

А.2 Технические характеристики звуковых извещателей

Основные технические характеристики звуковых извещателей представлены в таблицах А.1 - А.3.

Таблица А.1

Технические характеристики проводных неадресных звуковых извещателей

<*> в дежурном режиме

Таблица А.2

Технические характеристики проводных адресных звуковых извещателей

Таблица А.3

Технические характеристики беспроводных адресных звуковых извещателей
