ВЫБОР И ПРИМЕНЕНИЕ РАДИОВОЛНОВЫХ И КОМБИНИРОВАННЫХ ИЗВЕЩАТЕЛЕЙ, ПРЕДНАЗНАЧЕННЫХ ДЛЯ ЭКСПЛУАТАЦИИ В ПОМЕЩЕНИЯХ И НА ОТКРЫТОМ ВОЗДУХЕ
Методические рекомендации разработаны сотрудниками ФКУ «НИЦ „Охрана“ Росгвардии к.т.н. Н.А. Рябцевым, Р.Ю. Воронковым, С.Г. Анюхиным, к.т.н. Р.С. Дмитриевым, М.П. Пермяковым, А.В. Лавровым под руководством А.В. Шипулина с учетом замечаний и предложений сотрудников ГУВО Росгвардии.»
Данные методические рекомендации предназначены для использования инженерно-техническим составом подразделений вневедомственной охраны войск национальной гвардии Российской Федерации и ФГУП «Охрана» Росгвардии и содержат информацию о радиоволновых, комбинированно-совмещенных и комбинированных извещателях, предназначенных для эксплуатации в помещениях и на открытом воздухе, а также различных аспектах их применения на охраняемых объектах.
С 1 января 2025 г. взамен Р 78.36.022-2012.
ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ
В настоящих методических рекомендациях использованы следующие термины с соответствующими определениями:
внешние воздействующие факторы — условия окружающей среды, а также внешние проявления или результаты каких-либо процессов или действий, происходящих на охраняемом объекте, оказывающие влияние на функционирование извещателя
защитное ограждение — инженерное средство физической защиты, предназначенное для исключения случайного прохода людей, животных, въезда транспорта, препятствующее проникновению нарушителя на территорию охраняемого объекта
зона обнаружения — контролируемая извещателем часть пространства, при воздействии на которую объектом обнаружения или при перемещении в которой, извещатель формирует извещение о проникновении
извещатель охранный радиоволновый доплеровский — извещатель, формирующий извещение о проникновении при возникновении разницы частот излучаемого и принимаемого радиоволновых сигналов в результате перемещения объекта обнаружения в зоне обнаружения извещателя
извещатель охранный линейный радиоволновый — охранный извещатель, формирующий линейно-протяженную объемную зону обнаружения объекта обнаружения и предназначенный для формирования тревожного извещения при обнаружении перемещения в зоне обнаружения объекта обнаружения
извещатель комбинированный — извещатель, основанный на двух или более физических принципах обнаружения
извещатель комбинированно-совмещенный — извещатель, обеспечивающий на аппаратном и (или) программном уровне логическое комбинирование или совмещение функции нескольких охранных извещателей, использующих различные физические принципы обнаружения, и (или) других средств контроля охраняемого объекта
извещатель совмещенный — извещатель, выполняющий одновременно функции нескольких охранных извещателей с различными физическими принципами и зонами обнаружения или выполняющий одновременно функции охранного извещателя и другого средства контроля охраняемого объекта
информационный выход — комплекс элементов извещателя, состоящий из электрически соединенных устройства размыкания электрической цепи и устройства, обеспечивающего подключение к извещателю шлейфа сигнализации, и предназначенный для формирования извещений путем изменения своего электрического сопротивления
канал обнаружения — функциональный модуль извещателя, определяющий изменение одного из свойств пространства в зоне обнаружения, вызванное действиями нарушителя
надежность охраны — показатель, характеризующийся вероятностью предотвращения нанесения ущерба от реализации криминальной или террористической угрозы
нарушитель — лицо, создающее криминальную угрозу охраняемому объекту и/или имуществу
обнаружительная способность — возможность формирования извещателем извещения о тревоге при перемещении нарушителя в зоне обнаружения в зависимости от влияния внешних условий и факторов
помехоустойчивость — способность извещателя выполнять свои функции при наличии помех
открытая площадка — участок территории или акватории, ограниченный защитным ограждением или условными границами охраняемого объекта
охраняемый объект — отдельное помещение или несколько помещений в одном здании, объединенные единым периметром, здания, строения, сооружения, прилегающие к ним территории и акватории, транспортные средства, а также места проживания и хранения имущества граждан (квартиры, частные дома и т.д), грузы, денежные средства и иное имущество, подлежащее защите от противоправных посягательств
периметр охраны — граница территории охраняемого объекта, защищаемой зоны, места массового пребывания людей, подлежащая охране
техническое средство охраны — конструктивно законченное устройство, выполняющее самостоятельные функции в составе системы, предназначенной для обеспечения охраны или безопасности объекта
эксплуатационная документация — документация, содержащая информацию, необходимую для выбора места установки, монтажа, настройки и эксплуатации извещателя, включенная изготовителем в комплект его поставки потребителю
ИСПОЛЬЗУЕМЫЕ СОКРАЩЕНИЯ
В настоящих методических рекомендациях применяют следующие сокращения:
АКЛ — армированная колючая лента
ВЧЭ — вибрационный чувствительный элемент
ИК — оптико-электронный (инфракрасный) пассивный
МПХИГ — места проживания и хранения имущества граждан
ППК (УОО) — прибор приемно-контрольный (устройство объектовое оконечное)
РЧЭ — радиоволновый чувствительный элемент
СПИ — система передачи извещений
СЧЭ — сейсмический чувствительный элемент
ТСО — техническое средство охраны
ШПС — шлейф питания/сигнализации
ЭЧЗ — элементарная чувствительная зона
ВВЕДЕНИЕ
Надежность охраны объектов, охраняемых подразделениями вневедомственной охраны войск национальной гвардии Российской Федерации с помощью технических средств, во многом зависит от тактико-технических характеристик ТСО, устанавливаемых в помещениях, на периметрах и открытых площадках.
Для охраны периметров объектов широко применяются охранные линейные радиоволновые извещатели. Для охраны помещений рекомендуется применять объемные комбинированно-совмещенные извещатели. Для охраны площадок, огороженных металлической сеткой или прутком, применяются охранные объемные радиоволновые двухпозиционные извещатели.
Настоящие методические рекомендации позволяют:
ознакомить инженерно-технический состав подразделений вневедомственной охраны войск национальной гвардии Российской Федерации и специалистов ФГУП «Охрана» Росгвардии» с требованиями, предъявляемыми к этим извещателям;
рассмотреть вопросы по повышению надежности охраны объектов за счет комбинирования и совмещения физических принципов действия каналов обнаружения извещателей;
изучить организационно-технические меры, обеспечивающие помехоустойчивость к внешних воздействующим факторам в различных условиях эксплуатации извещателей.
Также в методических рекомендациях приведены основные тактико-технические характеристики, даны предложения по выбору и установке извещателей в помещениях, на открытых площадках и периметрах охраняемых объектов. Рассмотрены их основные недостатки и разработаны предложения по повышению надежности охраны объектов и минимизации ложных тревог.
1 НОМЕНКЛАТУРА РАССМАТРИВАЕМЫХ ТЕХНИЧЕСКИХ СРЕДСТВ ОХРАНЫ И ИХ ФУНКЦИОНАЛЬНОЕ НАЗНАЧЕНИЕ
Одним из путей повышения надежности охраны объектов является применение извещателей с несколькими каналами обнаружения.
Эти извещатели имеют два канала, в которых используются различные физические принципы действия.
Комбинирование каналов может быть выполнено по логической схеме «И» (конъюнкция) — это комбинированные извещатели. Если каналы объединяются по логической схеме «ИЛИ» (дизъюнкция) — это совмещенные извещатели. Извещатели, в которых каналы обнаружения могут объединяться по двум логическим схемам, называются комбинированно-совмещенные.
Извещение о тревоге в комбинированном извещателе формируется при одновременном или последовательном обнаружении каналами перемещение нарушителя. В совмещенном извещателе извещение о тревоге формируется при обнаружении перемещения нарушителя любом каналом независимо от состояния другого канала.
В комбинированно-совмещенном извещателе извещение о тревоге формируется в зависимости от включенного режима работы.
В настоящих методических рекомендациях рассматриваются радиоволновые и комбинированные извещатели, а также комбинированно-совмещенные извещатели (комплексы), имеющие РВ-канал обнаружения, включенные в «Список технических средств безопасности, удовлетворяющих „Единым требованиям...“ [1], такие как:»
охранный объемный комбинированно-совмещенный извещатель «Мираж» (далее — извещатель «Мираж»), предназначенный для эксплуатации в закрытых помещениях;
охранный объемный комбинированный извещатель «Мираж-2» (далее — извещатель «Мираж-2»), предназначенный для охраны открытых площадок и неотапливаемых помещений (складов, ангаров);
охранный объемный радиоволновый двухпозиционный извещатель «Радий-6» (далее — извещатель «Радий-6»), предназначенный для охраны выходов воздуховодов или материальных ценностей, размещенных на открытых площадках с ограждением или в помещениях размером до 10 x 6 м;
охранные линейные радиоволновые извещатели «Радий-2», «Радий-ДМ» (далее — извещатели «Радий-2» и «Радий-ДМ»), предназначенные для охраны периметров объекта и открытых площадок;
охранный комбинированно-совмещенный комплекс «Чайка» (далее — комплекс «Чайка»), предназначенный для охраны ограждений различных типов.
2 ПОРЯДОК ВЫБОРА И ПРИМЕНЕНИЯ РАДИОВОЛНОВЫХ, КОМБИНИРОВАННЫХ И КОМБИНИРОВАННО-СОВМЕЩЕННЫХ ИЗВЕЩАТЕЛЕЙ (КОМПЛЕКСОВ)
2.1 Методика выбора извещателя (комплекса) для оборудования охраняемого объекта
Рекомендуемая область применения извещателей — охрана помещений охраняемых объектов, открытых площадок на их территории, а также элементов их периметра.
Методика выбора извещателей для охраны охраняемого объекта состоит из двух частей.
Первая часть — определение группы, к которой относится охраняемый объект.
В большинстве случаев охраняемые объекты (часть объекта) можно разделить на шесть групп:
отапливаемые закрытые помещения площадью до 60 м2;
отапливаемые и неотапливаемые закрытые помещения с повышенным уровнем помех (склады, ангары, цеха) площадью до 90 м2;
открытые площадки (огороженные и не огороженные) площадью до 90 м2;
площадки площадью до 40 м2, огороженные сеткой «рабица» или металлическим прутком;
периметры (границы территории) до 300 м;
защитные ограждения длиной до 250 м.
Вторая часть — в зависимости от группы, к которой относится охраняемый объект (часть объекта), выбирают извещатель, комплекс для охраны этого объекта или его части в соответствии с таблицей 2.1.
| Группа | Извещатель, комплекс | ||||
| «Мираж» | «Мираж-2» <*> | «Радий-6» | «Радий-2», «Радий-ДМ» | «Чайка» | |
| 1 | 2 | 3 | 4 | 5 | |
| 1 Отапливаемые закрытые помещения площадью до 60 м2 | + | ||||
| 2 Отапливаемые и неотапливаемые закрытые помещения с повышенным уровнем помех площадью до 90 м2 | + | + | + | ||
| 3 Открытые площадки площадью до 90 м2 | + | ||||
| 4 Огороженные сеткой «рабица» или металлическим прутком площадки до 40 м2 | + | ||||
| 5 Периметры до 300 м | + | ||||
| 6 Защитные ограждения до 250 м | + | ||||
| Примечание: <*> — планируется включение в [[1]](#p100738) после проведения эксплуатационных испытаний. | |||||
2.2 Особенности применения и размещения извещателей при охране закрытых помещений
Для охраны отапливаемых помещений возможно применение извещателя «Мираж», который может устанавливаться в помещениях с различной площадью, но для небольших помещений необходимо регулировать его дальность действия под линейные размеры охраняемого помещения. Для помещения с площадью более 60 м2 можно устанавливать несколько извещателей с возможностью частичного перекрытия их ЗО.
Современный дизайн и небольшие габаритные размеры позволяют применять извещатель в различных помещениях с повышенными требованиями к интерьеру (банки, офисы, музеи, коттеджи, квартиры).
Наличие двух каналов обнаружения и возможность их включения по схеме логической функций «И» (комбинирование) и по схеме логической функции «ИЛИ» (совмещение) позволяют решать две задачи в зависимости от помеховой обстановки и назначения помещения по применению.
В условиях сложной помеховой обстановки наиболее эффективным является применение комбинированного извещателя с каналами обнаружения, основанными на различных физических принципах действия и которые имеют один общий объект обнаружения (нарушитель). Очевидно, что ЗО, формируемые каналами извещателя, в этом случае должны совпадать в пространстве. Например, извещатель «Мираж» в режиме работы по схеме «И», может успешно применяться для эксплуатации в помещениях с повышенным уровнем помех, в том числе при наличии в них животных массой до 10 кг, в которых извещатели, использующие один физический принцип действия могут формировать ложные тревоги.
Для обеспечения охраны объектов с выполнением требований ряда нормативных документов по защите внутреннего пространства помещения рекомендуют установку объемных извещателей различного принципа действия. Эти требования содержатся в нормативном документе [2]. Поставленная задача решается применением извещателя «Мираж», работающим в режиме по схеме «ИЛИ».
При эксплуатации извещателя «Мираж» в помещении необходимо соблюдать общие требования к размещению:
извещатели необходимо устанавливать с регулировкой дальности действия в соответствии с размерами помещения;
в помещениях площадью более 90 м2 можно устанавливать два и более извещателя, при этом допускается частичное совмещение ЗО с извещателем такого же типа;
в помещениях должны отсутствовать помехи, которые могут приводить к формированию ложной тревоги, в том числе от домашних животных, которые могут находиться в ЗО;
извещатели могут эксплуатироваться в неотапливаемых помещениях до температуры воздуха минус 30 °C, но не предназначаются для установки в открытом пространстве (на открытых площадках, периметрах).
Из таблицы 2.1 видно, что извещатели, которые предназначаются для установки на открытых площадках и периметрах, могут эксплуатироваться в неотапливаемых закрытых помещениях.
Например, извещатель «Мираж-2» можно устанавливать в помещениях с повышенным уровнем помех (складах, ангарах, цехах).
Извещатели «Радий-2», «Радий-ДМ» можно устанавливать в закрытых помещениях для охраны оконных проемов цехов, свободных проходов в складах и ангарах.
Необходимо отметить следующую особенность, что извещатели «Мираж-2», «Радий-6», «Радий-2» и его модификации, «Радий-ДМ» специально адаптированы к климатическим условиям (низким температурам, метеоосадкам) и к большому количеству помех, которые могут возникать на открытом пространстве (вибрациям металлической сетки забора, проезду транспорта, перемещениям кроны кустов и травы от порывов ветра).
Поэтому при установке этих извещателей в закрытых помещениях они будут работать с большей надежностью из-за отсутствия климатических и природных помех.
2.3 Особенности применения и размещения извещателей при охране открытых площадок и периметров
Для надежной работы извещателей на открытых площадках и периметрах необходимо сезонно обслуживать охраняемые территории, например, косить траву и обрезать кусты, убирать снег в зимний период.
2.4 Вопросы безопасности применения
Рассматриваемые извещатели имеют следующие рабочие частоты: 433,92 МГц; 2,5 ГГц; 9,5 ГГц; 10,55 ГГц; 24,15 ГГц.
В документе СанПин 2.1.8/2.2.4.1383-03 [3] указывается, что плотность потока СВЧ-энергии до 10,0 мкВт/см2 считается безопасной для пользователя. Плотность потока СВЧ-энергии для извещателя, предназначенного для охраны помещения, измеренной на расстоянии 0,05 м от него, для извещателя, охраняющего открытую площадку, измеренной на расстоянии 1,0 м, показали значения менее 10,0 мкВт/см2.
В общем случае рекомендуется отключать электропитание извещателей в неохраняемый период времени для увеличения ресурса их эксплуатации и уменьшения энергетических затрат на охраняемом объекте.
Измерения плотности потока СВЧ-энергии извещателей для охраны периметров, имеющих большую мощность излучения, чем извещатели для охраны помещений, показали значения менее 10,0 мкВт/см2 на расстоянии 2,0 м от ПРД. Необходимо отметить, что все регулировки производятся в ПРМ, который по тактике охраны располагается не ближе 10 м от ПРД.
1 Извещатель «Мираж» предназначен для эксплуатации:
в помещениях с повышенным уровнем помех, в том числе при наличии в них животных массой до 10 кг;
в комнатах для хранения оружия;
в помещениях, деятельность, в которых связана с оборотом наркотических средств [2].
2 Извещатель «Мираж-2» применяют для охраны открытых площадок и помещений с большим уровнем помех.
3 Извещатели «Радий-2» и «Радий-ДМ» предназначены для охраны периметров, открытых площадок, оконных проемов, проходов в цехах и складах.
4 Извещатель «Радий-6» надежно работает в тяжелых климатических условиях: тумане, водяном паре, «ледяном» дожде, снегопаде.
3 ОСОБЕННОСТИ ПРИМЕНЕНИЯ РАДИОВОЛНОВЫХ И КОМБИНИРОВАННЫХ ИЗВЕЩАТЕЛЕЙ, А ТАКЖЕ КОМБИНИРОВАННО-СОВМЕЩЕННЫХ ИЗВЕЩАТЕЛЕЙ (КОМПЛЕКСОВ), ИМЕЮЩИХ РВ-КАНАЛ ОБНАРУЖЕНИЯ, И ИХ ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
3.1 Особенности применения и тактико-технические характеристики извещателя «Мираж»
3.1.1 Особенности конструкции
Извещатель «Мираж» может работать в двух режимах:
совмещенном, когда извещение о тревоге формируется информационным выходом при воздействии сигналов от каждого канала обнаружения в любой момент времени;
комбинированном, когда извещение о тревоге формируется информационным выходом при воздействии сигналов от каналов обнаружения одновременно или в определенном периоде времени («временном окне»).
Внешний вид извещателя «Мираж» показан на рисунке 3.1.
Рисунок 3.1 — Внешний вид извещателя «Мираж»
На рисунке 3.2 показан извещатель «Мираж» со снятой крышкой.
Рисунок 3.2 — Внешний вид извещателя «Мираж» со снятой крышкой
На плате сверху расположен СВЧ-модуль, внизу — пироприемник.
Для правильного применения извещателей, работающих в совмещенном режиме, необходимо знать физический принцип действия каждого канала обнаружения, форму ЗО, оценить преимущества перед другим физическим принципом действия, а также рассмотреть методы по исключению воздействия помех на используемые каналы обнаружения в охраняемом помещении.
В совмещенном режиме РВ- и ИК-каналы имеют параметры, соответствующие требованиям, которые предъявляются к конструктивно законченным РВ- и ИК-извещателям, которые выполнены в отдельных корпусах.
Практика охраны закрытых помещений показала, что ИК-извещатель имеет наибольшую обнаружительную способность при перемещении нарушителя по траекториям, перпендикулярным к осям его ЭЧЗ, которая снижается при его движении в радиальном направлении. В то же время, РВ-извещатель, наоборот, наилучшим образом обнаруживает нарушителя, перемещающимся в радиальном направлении (то есть в направлении к извещателю или от него) [4].
Таким образом, совмещение РВ- и ИК-каналов по логике работы «ИЛИ» позволяет устранить недостатки каждого канала при обнаружение перемещения нарушителя за счет другого и тем самым повысить надежность охраны.
3.1.2 Особенности работы РВ-канала при обнаружении нарушителя
В основе принципа действия РВ-канала извещателя «Мираж» лежит эффект Доплера. РВ-канал излучает в охраняемое пространство электромагнитную энергию (СВЧ-сигнал). При отражении СВЧ-сигнала от перемещающегося нарушителя его частота изменяется. Изменение частоты зависит от двух параметров: длины волны излучаемого СВЧ-сигнала и радиальной составляющей скорости перемещения нарушителя.
РВ-канал создает объемную ЗО. Электромагнитная энергия распространяется в объеме помещения и ограничивается его капитальными конструкциями. Однако, электромагнитная энергия может проникать в соседнее помещение через перегородки, изготовленные на основе древесностружечных плит (фанеры, гипсокартона и т.д.), через деревянные и пластмассовые двери, на улицу — через оконные проемы.
В этом случае движение людей, крупных животных, автомобилей за конструкциями охраняемого помещения может привести к формированию ложной тревоги. Поэтому максимальную рабочую дальность действия извещателя «Мираж» необходимо регулировать в зависимости от линейных размеров помещения.
В конструкцию РВ-канала входят два основных узла: БОС (процессор) и СВЧ-модуль (рисунок 3.3).

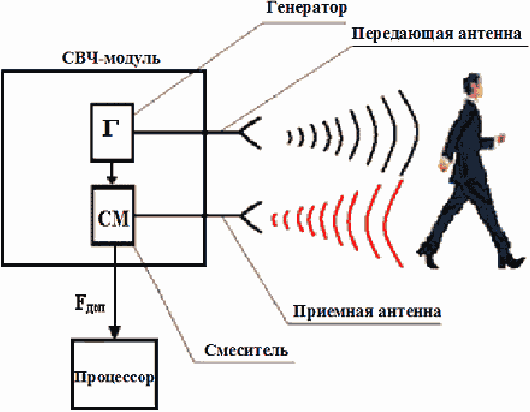

Рисунок 3.3 — Структурная схема РВ-канала
СВЧ-модуль состоит из двух антенн — передающей и приемной, генератора Г, который вырабатывает СВЧ-сигнал, смесителя СМ, который принимает СВЧ-сигнал, отраженный от нарушителя.
Выделенный на смесителе СМ доплеровский сдвиг частоты, Fдоп., передается на БОС (процессор).
Процессор анализирует параметры доплеровского сдвига частоты по нескольким признакам: по величине его амплитуды, частоте и длительности.
В таблице 3.1 приведены основные тактико-технические характеристики РВ-канала извещателя «Мираж» при работе в совмещенном режиме.
3.1.3 Требования к выбору места установки, монтажу и регулировке РВ-канала извещателя «Мираж»
При работе в закрытом помещении РВ-канал не реагирует (сохраняет тактико-технические характеристики) на ряд климатических и промышленных помех, которые могут возникать в охраняемом помещении:
изменение температуры, влажности и атмосферного давления (в определенных пределах);
Важной характеристикой является отсутствие изменения размеров ЗО в зависимости от одежды нарушителя. СВЧ-сигнал проникает через любую одежду и без ослабления отражается от туловища нарушителя. При этом дальность его действия не изменяется.
Кроме этого, в некоторых случаях РВ-канал позволяет формировать извещение о тревоге уже на стадии разрушения капитальной конструкции — попытке проникновения нарушителя через пролом, сделанный по периметру помещения, если размеры ЗО ограничены стенами (полом, потолком) помещения.
Изменение частоты отраженного СВЧ-сигнала может быть вызвано не только перемещением нарушителя, но и различными источниками помех, создающими доплеровский сдвиг частоты. Для обеспечения устойчивой работы и защиты от воздействия вибраций рекомендуется устанавливать извещатель «Мираж» на жестких, исключающих вибрацию, опорах (капитальных стенах, колоннах и т.п.).
При длительных ремонтных работах, вызывающих вибрацию, необходимо переместить извещатель в другое место. Также необходимо исключить попадание в ЗО вибрирующих предметов, например, выходов вентиляционных коробов, вибрирующих воздуховодов промышленных холодильников и т.п.
В помещениях на период охраны необходимо плотно закрывать все окна, форточки и двери, чтобы исключить возможное перемещение легких предметов при возникновении воздушных потоков (сквозняков).
Не рекомендуется направлять извещатель:
прямо на окна, если охраняемое помещение расположено на первом этаже здания;
на тонкие перегородки и двери, за которыми возможно движение людей и механизмов.
Возможность формирования ложной тревоги в этих случаях проверяется методом перемещений человека или автомобиля в местах вероятного проникновения ЗО за габариты помещения. В этом случае необходимо отрегулировать РВ-канал на минимально необходимую дальность действия под размеры конкретного охраняемого помещения.
Для предотвращения формирования ложной тревоги при перемещении по полу мелких животных (мышей, крыс, кошек) извещатель «Мираж» необходимо устанавливать на высоте (2,3-0,1) м.
Однако, перемещение крупной собаки по полу помещения может приводить к выдаче ложной тревоги. Поэтому на период охраны необходимо ограничивать перемещение домашних животных в помещении.
В качестве дежурного освещения рекомендуется применять лампу накаливания, так как РВ-канал может формировать ложную тревогу от воздействия люминесцентного и неонового освещения, в которых изменяется плотность ионизированного газа.
ЗО РВ-канала может существенно искажаться при установке извещателя «Мираж» вблизи крупных металлических конструкций (сейфов, металлических шкафов, стеллажей и т.д.). Это может, с одной стороны, стать причиной ложной тревоги в результате реакции на движущиеся автомобили вне помещения, с другой стороны привести к образованию «мертвых зон» внутри охраняемого помещения и пропуску нарушителя. Основное правило по устранению этих недостатков — не устанавливать извещатель «Мираж» вблизи крупных металлических предметов. Возможность пропуска нарушителя за счет появления «мертвых зон» проверяется по формированию извещения о тревоге при перемещении человека из мест вероятного проникновения (окна, двери) в помещение.
1 РВ-канал имеет стабильную объемную ЗО.
2 РВ-канал сохраняет работоспособность в широком диапазоне температур, не реагирует на световые засветки, тепловые потоки и сквозняки.
3 РВ-канал может формировать ложные тревоги от вибрации крупных предметов, люминесцентного освещения, перемещения людей или механизмов за оконными проемами или тонкими перегородками.
4 Крупные металлические конструкции могут существенно изменять ЗО РВ-канала.
3.1.4 Особенности работы ИК-канала при обнаружении нарушителя
Физический принцип действия основан на регистрации инфракрасного (теплового) излучения, которое свойственно всем предметам (в том числе и человеку), имеющим температуру выше абсолютного нуля. ИК-канал, использующий данный принцип действия, является «пассивным», так как собственной рабочей среды он не создает.
ИК-канал воспринимает и анализирует изменения характеристик теплового излучения на оптическую систему, вызываемые перемещением нарушителя относительно окружающих предметов (фона).
При отсутствии движения нарушителя и источников тепловых помех в ЗО, в оптическую систему поступает постоянное или плавно изменяющееся инфракрасное излучение от теплового фона в помещении.
При перемещении нарушителя поперек ЗО возникают более заметные изменения параметров (по интенсивности и скорости нарастания) инфракрасного излучения, поступающего в ЧЭ.
По мере движения нарушителя на выходе ЧЭ последовательно происходят нарастание и снижение сигнала. Если амплитуда сигнала (импульса) в течение определенного времени превышает значение порога, принимается решение о формировании извещения о тревоге.
В зависимости от заданного алгоритма извещение о тревоге может формироваться после появления как одного, так и нескольких импульсов за определенный промежуток времени после появления первого импульса.
Если за указанный промежуток времени заданное количество импульсов достигнуто не было, извещения о тревоге не происходит и ИК-канал переходит в режим ожидания.
К достоинствам ИК-канала можно отнести следующие характеристики:
не формирует ложных тревог при вибрациях предметов в помещении, работе люминесцентного освещения;
не реагирует на проезд транспорта и проход людей за стеклянными проемами и перегородками из фанеры, дерева и т.п.;
обнаруживает перемещения нарушителя в объеме охраняемого помещения.
К недостаткам ИК-канала можно отнести возможность формирования ложных тревог при воздействии:
тепловых помех в охраняемом помещении, создаваемых потоками воздуха, отопительными приборами, технологическим оборудованием;
световых засветок от фар и прожекторов, прямых солнечных лучей;
К другим недостаткам можно отнести:
неспособность обнаруживать нарушителя за непрозрачным в инфракрасном диапазоне длин волн предметом (мебель, стеклянные перегородки, шторы, складские стеллажи);
низкую устойчивость к попыткам несанкционированного воздействия с целью нарушения его работоспособности (саботажа), обусловленную пассивностью принципа действия, таким как: экранирование или маскирование (окрашивание, заклеивание) входного окна извещателя непрозрачным в инфракрасном диапазоне длин волн предметом или материалом.
В таблице 3.2 приведены основные тактико-технические характеристики ИК-канала извещателя «Мираж» при работе в совмещенном режиме.
1 За счет своей невысокой стоимости ИК-извещатели нашли широкое применение в охране закрытых помещений.
2 Для минимизации характерных недостатков ИК-канала в сложных условиях эксплуатации необходимо использовать его в комбинированном режиме с РВ-каналом.
3.1.5 Основные тактико-технические характеристики при работе в комбинированном режиме
Рассмотрев особенности работы каждого из каналов обнаружения извещателя «Мираж» в совмещенном режиме, можно сделать вывод, что применение этого варианта возможно, если существует необходимость установки в помещение извещателей с различными физическими принципами действия.
Этот вариант применения является большим тактическим преимуществом по сравнению с возможностями других типов извещателей, так как установка в помещении одного извещателя «Мираж» может заменить два извещателя с различными физическими принципами действия.
Однако, при эксплуатации извещателя «Мираж» в этом режиме может формироваться ложная тревога при воздействии различных помех. В то же время необходимо отметить, что помехи по-разному воздействуют на извещатели в зависимости от их принципов действия, например, для РВ- и ИК-каналов многие помехи не коррелируются.
Поэтому комбинирование каналов, основанных на различных физических принципах действия, является одним из наиболее эффективных путей повышения помехозащищенности извещателей.
На перемещение нарушителя в ЗО реагируют оба канала (одновременно, в любой последовательности, с разнесением по времени) и формируется извещение о тревоге.
Поэтому извещатель «Мираж» при работе в комбинированном режиме обладает повышенной помехоустойчивостью по сравнению с собственно РВ- и ИК-извещателями, так как возникновение помех в помещении, одновременно воздействующих на два канала обнаружения, встречается довольно редко.
В таблице 3.3 показаны помехи, оказывающие влияние на один из каналов обнаружения и не приводящие к формированию извещения о тревоге комбинированным извещателем.
Извещатель «Мираж» создает объемную ЗО с максимальной рабочей дальностью действия не менее 10 м и с углом обзора до 90°. Для повышения помехоустойчивости извещателя «Мираж» ИК-канал имеет возможность регулировки чувствительности, а по РВ-каналу можно регулировать максимальную рабочую дальность действия.
В таблице 3.4 представлены основные тактико-технические характеристики извещателя «Мираж».
Возможность регулировки дальности действия (по РВ-каналу) позволяет применять извещатели как для помещений с большой площадью, так и небольших помещений различного назначения.

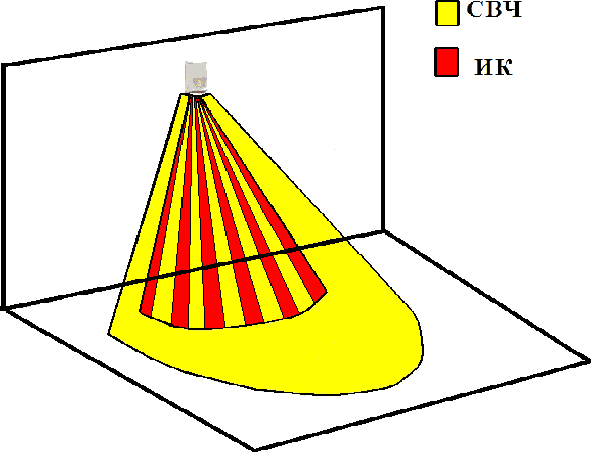

ЗО извещателя «Мираж» образуется ЗО каждого канала обнаружения. Таким образом, ЭЧЗ ИК-канала находятся в объеме электромагнитного поля, образованного РВ-каналом. ЗО извещателя «Мираж» с одним уровнем ЭЧЗ представлена на рисунке 3.4.
Рисунок 3.4 — ЗО извещателя «Мираж»
Извещатель «Мираж» необходимо устанавливать в помещении с учетом наиболее вероятного направления проникновения нарушителя и минимизации воздействий возможных помех. На рисунке 3.5 показан типовой вариант установки при использовании извещателя «Мираж» в помещении жилого сектора, офисе. Он установлен в углу помещения на рекомендованной высоте. Центральная ось направлена по диагонали помещения в противоположный угол и ЗО частично касается оконных проемов и двери.
Рисунок 3.5 — Типовая установка извещателя «Мираж»
При установке в помещении извещателя «Мираж» необходимо учитывать два основных фактора.
Первое, извещатель устанавливают таким образом, чтобы наиболее вероятные траектории проникновения нарушителя проходили по направлениям, поперечным к осевой линии ЗО.
В этом случае при проникновении через окно и дверь нарушитель будет перемещаться по наиболее благоприятным траекториям для обнаружения ИК-каналом. РВ-канал сработает при перемещении нарушителя по любой траектории за счет доплеровского сдвига частоты, а также образования объемной интерференционной картины за счет отражений от стен потолка и пола.
Второе, в ЗО не должно быть предметов, закрывающих видимость прохода нарушителя по наиболее вероятным траекториям его перемещения, так как ИК-излучение не проникает через любые перегородки и предметы (стекло, фанера, ткань, загруженные стеллажи, шкафы, сейфы и т.д.). Существует следующее правило: если с места установки не видна часть ЗО, то и ИК-канал не обнаружит перемещение нарушителя в этом месте.
Извещатель «Мираж» при работе в комбинированном режиме обладают повышенной помехоустойчивостью по сравнению с собственно РВ- и ИК-извещателями.
3.2 Особенности применения и тактико-технические характеристики извещателя «Мираж-2»
3.2.1 Особенности конструкции
Извещатель «Мираж-2» предназначен для функционирования в сложных условиях эксплуатации, обнаружения перемещения нарушителя в охраняемом объеме неотапливаемых помещений, быстровозводимых сооружений, открытых площадках и формирования извещения о тревоге.
Внешний вид извещателя «Мираж-2» показан на рисунке 3.6.
Рисунок 3.6 — Внешний вид извещателя «Мираж-2»
В условиях сложной помеховой обстановки эффективным способом повышения надежности охраны является применение объемных комбинированных извещателей с каналами обнаружения, основанными на различных физических принципах действия. Очевидно, что ЗО, формируемые каналами обнаружения извещателя, в этом случае должны совпадать в пространстве. Наиболее распространенным сочетанием в комбинированном извещателе являются каналы обнаружения, действие которых основано на использование ИК- и РВ-принципах действия, так же как и в ранее рассмотренном извещателе «Мираж».
Взаимодействие каналов обнаружения по логической схеме «И» позволяет избежать влияния большинства помех, которые могут вызывать ложные тревоги, если бы каналы обнаружения функционировали независимо друг от друга, как конструктивно законченные извещатели.
Например, такие помехи, как световые засветки от фар и прожекторов, попадание прямых солнечных лучей или динамическое изменение теплового фона будут влиять на работу ИК-канала, но не окажут воздействие на РВ-канал.
В то же время вибрация металлических предметов (сетка «рабица», незакрепленные металлические листы стен ангаров), возникающая при сильном ветре, будет влиять на работу РВ-канала, но не окажет воздействие на ИК-канал. Однако существуют и другие помехи, такие как движение животных или птиц, перемещение которых может обнаруживаться сразу двумя каналами и привести к ложной тревоге.
При реализации принципа комбинирования следует учитывать, что при использовании в извещателе различных физических принципов действия часто, помимо повышения помехоустойчивости, как основной цели, происходит объединение недостатков.
Например, совмещение двух принципов в комбинированном извещателе может приводить к потере главного преимущества — объемности ЗО, которой обладает РВ-канал, что связано с созданием ИК-каналом дискретных ЭЧЗ.

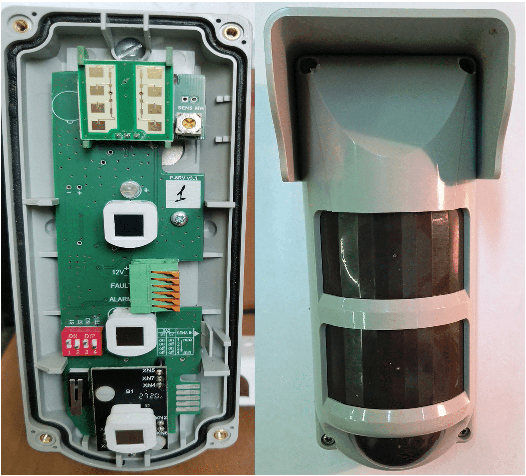

Для создания большего количества ЭЧЗ в комбинированном извещателе «Мираж-2» установлены три оптические системы (рисунок 3.7).
Рисунок 3.7 — Комбинированный извещатель «Мираж-2»
На плате в верхней части находится СВЧ-модуль РВ-канала, ниже — два пироприемника, которые совместно с линзами Френеля образуют ЗО ИК-канала. Внизу платы находится пироприемник, который входит в оптическую систему антисаботажного канала, который обнаруживает проход нарушителя перед извещателем. Извещение о тревоге извещателя «Мираж-2» формируется при появлении сигналов в РВ-канале и в любом из трех ИК-каналов.
В таблице 3.5 представлены основные тактико-технические характеристики извещателя «Мираж-2».

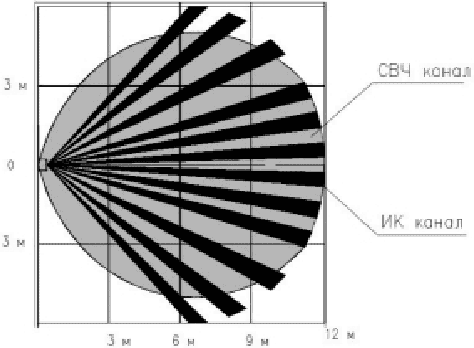

На рисунке 3.8 показана условная проекция ЗО с одним уровнем ЭЧЗ извещателя «Мираж-2» на поверхности площадки или пола. Извещатель «Мираж-2» имеет большую обнаружительную способность, так как каждый ИК-канал имеет свою ЗО, которые сдвинуты в вертикальной плоскости, что позволяет создавать большое количество ЭЧЗ в охраняемом объеме.
Рисунок 3.8 — Условная проекция ЗО извещателя «Мираж-2» в горизонтальной плоскости
3.2.2 Достоинства при эксплуатации на открытой площадке
Извещатель «Мираж-2» формирует извещение о тревоге путем размыкания электрической цепи информационного выхода «ALARM» и включением светового индикатора красным цветом длительностью не менее 2 с при:
а) равномерном перемещении нарушителя в пределах ЗО в направлении, перпендикулярном к осевой линии на расстояние не более:
б) неравномерном перемещении нарушителя в пределах ЗО в направлении, перпендикулярном к осевой линии на расстояние не более 5 м;
в) перемещении по траектории, совпадающей с направлением осевой линии ЗО, на расстоянии не менее 0,5 м от проекции извещателя на поверхность грунта (пола).
Извещатель формирует извещение о несанкционированном доступе при вскрытии его корпуса на величину, обеспечивающую доступ к печатной плате, клеммам подключения и органам управления путем размыкания электрической цепи информационного выхода «FAULT».
Извещатель обеспечивает помехоустойчивость (не формирует извещение о тревоге, несанкционированном доступе или неисправности) при:
воздействии освещенности, создаваемой автомобильной фарой по ГОСТ Р 50777 [5];
наличии в ЗО потока воздуха в соответствии с ГОСТ Р 50777 [5];
изменении температуры фона в пределах от плюс 25 °C до плюс 40 °C со скоростью 5 °C/мин;
работе в ЗО люминесцентных ламп на расстоянии не менее 2 м по ГОСТ Р 52650 [6];
перемещении группы людей (до трех человек) на расстоянии не менее 5,0 м от границы ЗО;
проезде автотранспортных средств грузоподъемностью до 3500 кг со скоростью не более 10 км/ч на расстоянии не менее 20 м от границы ЗО;
вибрации металлической сетки в ЗО;
перемещении в ЗО небольших животных и птиц по ГОСТ Р 50659 [4].
3.2.3 Рекомендации по установке
При установке извещателя «Мираж-2» рядом с крупными металлическими поверхностями необходимо учитывать, что из-за отражения радиоволн форма ЗО и чувствительность извещателя могут изменяться. Поэтому не рекомендуется направлять центральную ось ЗО в сторону больших металлических поверхностей.
При установке извещателя «Мираж-2» должно быть обеспечено выполнение следующих условий:
в ЗО не допускается перемещение крупных животных, для исключения случайного попадания в ЗО людей и животных рекомендуется устанавливать ограждение по периметру открытой площадки;
извещатель должен устанавливаться под навесом или противодождевым козырьком, исключающими сток воды по корпусу извещателя;
не допускается сток воды с крыш в непосредственной близости от извещателя (впереди — на расстоянии до 2 м, с боковых сторон — до 0,4 м);
место установки извещателя должно быть удалено на расстояние не менее 2 м от поверхностей, на которых возможно перемещение животных и птиц.
При установке извещателя «Мираж-2» на высоте (2,3-0,1) м он не будет реагировать на домашних животных (кошка, небольшая собака), бегающих по полу, и птиц в клетке, расположенных на расстоянии более 5 м от извещателя (рисунок 3.9). Однако, перемещение в ЗО домашних животных весом более 20 кг (при установленной максимальной рабочей дальности действия) может приводить к выдаче ложной тревоги.
Рисунок 3.9 — Перемещение домашних животных весом до 20 кг в ЗО извещателя «Мираж-2»
При использовании на открытой площадке люминесцентного освещения источниками помех являются мигающий с частотой 100 Гц столб ионизированного газа лампы и вибрация арматуры лампы с частотой 50 Гц. Кроме этого, люминесцентные и неоновые лампы создают непрерывные флуктуационные помехи, а ртутные и натриевые лампы — импульсные помехи с широким спектром частот. Перед установкой извещателя «Мираж-2» на объекте необходимо проверять отсутствие ложных тревог при работе этих ламп. При возникновении ложных тревог необходимо перенести установку извещателя в другое место или на период охраны выключать светильники, а в качестве дежурного освещения использовать лампы накаливания.
1 Сравнение тактико-технических характеристик ИК-извещателей и комбинированных извещателей показало, что по соотношению функциональных возможностей, технических параметров и стоимостных показателей наиболее целесообразным является применение комбинированных извещателей с использование двух физических принципов действия: ИК и РВ.
2 Анализ опыта применения извещателей, предназначенных для охраны открытых площадок показал, что в последнее время развитие таких извещателей идет по технологическому пути, то есть, совершенствуется конструкция извещателей, внедряется современная элементная база, позволяющая расширять возможности известных физических принципов, применяются современные алгоритмы обработки сигналов.
3 Комбинирование каналов обнаружения, основанных на ИК- и РВ-принципах действия, является одним из наиболее эффективных путей повышения помехозащищенности охранных извещателей и нивелирования негативных особенностей работы одного канала за счет достоинств другого.
3.3 Особенности применения и тактико-технические характеристики извещателя «Радий-6»
3.3.1 Особенности конструкции
Основной вариант использования извещателя «Радий-6», определивший его конструкцию и основные тактико-технические характеристики, — охрана открытой площадки с относительно небольшой площадью (до 40 м2), представляющей прямоугольный участок, огороженный забором из металлической арматуры или сетки.
Извещатель «Радий-6» создает объемную ЗО, которая ограничивается ограждениями открытой площадки и применяется для охраны таких сооружений, как выходы воздуховодов, входы в тоннели, технологические колодцы, наземные технологические сооружения подземных коммуникаций и т.д.
В извещателе «Радий-6» применяют РВ-принцип действия.
Извещатель «Радий-6» включают в себя два блока: ПРД и ПРМ, аналогично линейным РВ-извещателям. Однако, применение в извещателе «Радий-6» рабочей частоты, равной 433,92 МГц, позволяет получить объемную ЗО. ЗО (в вертикальной плоскости) извещателя «Радий-6», установленного без ограждения, приведена на рисунке 3.10.

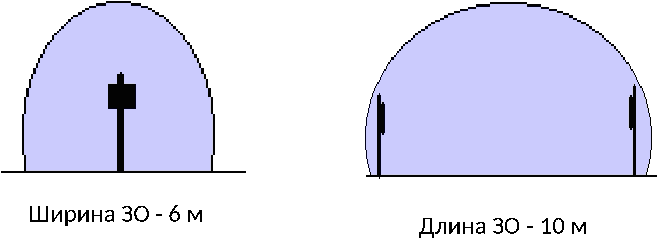

Рисунок 3.10 — ЗО извещателя «Радий-6»

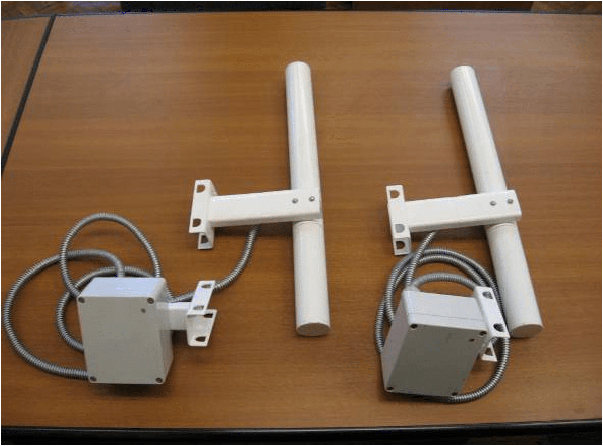

Внешний вид извещателя «Радий-6» представлен на рисунке 3.11.
Рисунок 3.11 — Внешний вид извещателя «Радий-6»
В таблице 3.6 приведены основные тактико-технические характеристики извещателя «Радий-6».
Извещатель «Радий-6» рассчитан на круглосуточную работу в условиях открытого пространства и сохраняет свои характеристики при температуре окружающей среды от минус 40 °C до плюс 65 °C и относительной влажности воздуха до 100% при температуре плюс 35 °C.
3.3.2 Требования к выбору места установки, монтажу и регулировке
Излучение извещателем «Радий-6» электромагнитной энергии с частотой 433,92 МГц позволило получить целый ряд особенностей:
полная нечувствительность к движению за пределами сетчатых и решетчатых ограждений;
низкая чувствительность к возможным колебаниям элементов заграждений и других крупных предметов, расположенных на охраняемой площадке;
отсутствие реакции извещателя на перемещение в ЗО мелких предметов, в том числе птиц, животных с размером до средней собаки, колебания веток деревьев, которые, огибаются радиоволной и поэтому не влияют на его работу;
отсутствие «мертвых» зон за охраняемыми предметами и сооружениями.
Правильное размещение ПРМ и ПРД извещателя «Радий-6» на объекте является основным фактором его надежной работы. Он должен устанавливаться на жестких опорах, не подверженных постоянным вибрациям (капитальные стены, столбы, и т.п.), на высоте (1 +/- 0,2) м.
При охране извещателем «Радий-6» открытых площадок на их границах должно быть установлено железобетонное ограждение, ограждение из металлической сетки типа «рабица» с размером ячейки не более 50 x 50 мм или ограждение из металлических прутьев с расстоянием между ними не более 100 мм.
Высота ограждения должна быть не менее 2 м.
Использование определенных особенностей этих извещателей, а именно:
низкой чувствительности к каплям и небольшим струям воды (конденсат), стекающим по блокам;
низкой чувствительности к клубам пара в ЗО;
сохранением работоспособности при обледенении и сильных загрязнениях блоков (пыль, копоть и т.д.),
позволило применить их для охраны воздуховодов, что является достаточно сложной задачей.
Регулировка извещателей на охраняемом объекте заключается в выборе места и высоты установки блоков извещателя на опорах.
Дополнительной регулировки не требуется.
3.3.3 Рекомендации по обеспечению устойчивого функционирования
На охраняемой площадке не допускается наличие:
травяного покрова высотой более 0,4 м;
Расстояние от ограждения до ПРД и ПРМ рекомендуется выдерживать в пределах от 0,5 до 0,8 м, в противном случае, следует проверить отсутствие формирования извещения о тревоге при движении автотранспорта или группы людей за пределами охраняемой площадки.
Вне пределов охраняемой площадки с металлическим ограждением допускается:
наличие зарослей кустов и деревьев на расстоянии не менее 3 м от ограждения;
движение отдельных автомобилей, групп людей и животных на расстоянии не менее 3 м от ограждения;
колебания ограждения площадки с амплитудой до 0,05 м.
В процессе эксплуатации необходимо визуально наблюдать за изменением обстановки в ЗО: появлением крупных металлических предметов, ростом травы, увеличением крон деревьев.
При необходимости траву скосить, ветви деревьев подрезать, металлические предметы убрать или переместить за ЗО (за ограждение).
Дополнительно при проверке помеховой обстановки рекомендуется провести контроль отсутствия формирования извещения о тревоге при колебаниях сетки ограждения.
Колебания сетки производят с помощью лески, прикрепленной к сетке ограждения с ее внешней стороны. Отклонения сетки не должны превышать более 0,05 м. Частота воздействия на сетку должна быть в пределах от 0,5 до 2 Гц.
3.3.4 Типовые варианты установки на объекте
На рисунке 3.12 показана охрана металлического оголовка выхода вентиляционной шахты. В этом случае отсутствуют «мертвые зоны», подход к оголовку с любой стороны вызывает извещение о тревоге.
Рисунок 3.12 — Охрана оголовка вентиляционной шахты
Влажные тепловые потоки воздуха из шахты не оказывают влияния на работу извещателя «Радий-6». Кроме этого, обледенение и занос снегом оголовка не уменьшает надежность охраны.

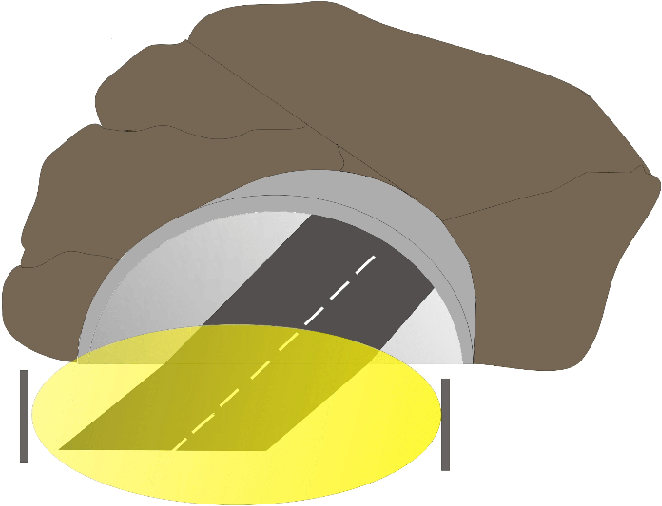

На рисунке 3.13 приведен вариант охраны входа (выхода) автомобильного или железнодорожного тоннеля. Ширина тоннеля не должна быть более 10 м (больше максимальной рабочей дальности действия извещателя «Радий-6»). Обледенение блоков извещателя «Радий-6» за счет выхода теплого воздуха не нарушает его функционирование. Как правило, боковые подходы к тоннелю уже имеют ограждение из сетки «рабица», которые рекомендуются устанавливать при эксплуатации извещателей этого типа.
Рисунок 3.13 — Охрана входа в тоннель
1 Извещатель «Радий-6» формирует объемную ЗО, аналогичную РВ-извещателю для охраны закрытых помещений, но имеет более высокую помехозащищенность к природным и индустриальным воздействиям.
2 ЗО извещателя «Радий-6» не выходит за пределы ограждения, выполненного из металлической сетки (с размерами ячейки не более 50 x 50 мм), или вертикально расположенных металлических прутьев, с расстоянием между ними не более 100 мм.
3.4 Особенности применения и тактико-технические характеристики извещателей «Радий-ДМ» и «Радий-2»
3.4.1 Особенности конструкции
Одним из самых важных вопросов, решаемых при повышении надежности охраны любого объекта, является охрана его периметра.
В дальнейшем под периметром следует понимать внешний контур или границу защищаемой территории объекта, при несанкционированном преодолении которого должно формироваться извещение о тревоге.
Под охраной периметра рассматривают комплексную задачу по сочетанию механических препятствий или инженерных сооружений с ТСО. Механические средства и инженерные сооружения (ограждения, ворота, калитки, и т.д.) усложняют проникновение нарушителя, а ТСО обеспечивают обнаружение проникновения (попытки проникновения) на охраняемый объект.
Нетрудно заметить, что охрана периметра объекта является одной из приоритетных задач в деле раннего обнаружения и пресечения угроз различного вида. Популярность извещателей «Радий-ДМ» и «Радий-2» определяется удобной эксплуатацией, надежностью в работе [7], возможностью совмещения со всеми ТСО для охраны объектов, включая видеонаблюдение.
Рекомендуемая область применения для этих извещателей — контроль внешнего периметра здания и территории завода, базы, склада, гаражного кооператива, автостоянки, имеющих сплошные ограждения из деревянных, бетонных, кирпичных конструкций или из сетки типа «рабица».
Извещатели «Радий-ДМ» и «Радий-2» состоят из ПРД и ПРМ, между ними создается сплошной радиоволновый барьер эллипсоидной формы.
Их корпуса выполнены в соответствии с требованиями, необходимыми для работы в различных климатических зонах, в зимнее и летнее время и имеют унифицированную конструкцию.

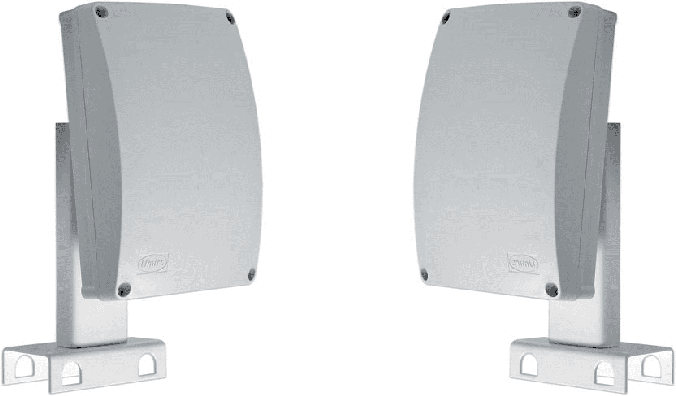

Внешний вид блоков (ПРД, ПРМ) извещателя «Радий-ДМ» и «Радий-2» приведен на рисунке 3.14.
Рисунок 3.14 — Внешний вид блоков ПРД и ПРМ «Радий-ДМ» и «Радий-2»
ПРД излучает радиоимпульсы, ПРМ их принимает. Принцип действия извещателя основан на регистрации и анализе колебаний электромагнитной энергии радиоимпульсов, принимаемых ПРМ.
Если нарушитель в ЗО отсутствует, то амплитуда радиоимпульсов изменяется только под влиянием условий распространения радиоволн (дождь, снег, колебания травы, ветвей кроны деревьев и т.д.). Эти изменения представляют шумовую помеху приема. Перемещающейся в ЗО нарушитель, вызывает модуляцию амплитуды радиоимпульсов, глубина и форма которой зависят от роста и массы нарушителя, скорости перемещения, места пересечения участка, его рельефа. Изменения параметров модуляции обрабатываются в микропроцессоре. Он анализирует амплитудные и временные характеристики принятого сигнала и в случае их соответствия критериям, заложенным в алгоритме обработки для модели нарушителя, формирует извещение о тревоге.
Любой тип извещателя, предназначенного для охраны периметра, обладает конечной помехоустойчивостью, поэтому под воздействием значимых помех, безусловно, может с определенной вероятностью выдавать ложные тревоги. Поэтому чувствительность извещателей «Радий-ДМ» и «Радий-2» определяется минимальным значением коэффициента модуляции радиоимпульса при движение нарушителя в полный рост или согнувшись, так как повышение чувствительности до определения ползущего нарушителя существенно уменьшает отношение сигнал/шум, что отрицательно сказывается на его помехоустойчивости.
3.4.2 Рекомендуемые области применения извещателей
Извещатель «Радий-ДМ» имеет рабочую частоту 2,5 ГГц.
При максимальной дальности действия 50 м ширина ЗО составляет не менее 4 м, высота до — 2,4 м.
Излучение рабочей частоты более низкой, чем у извещателя «Радий-2» позволяет использовать его при охране проходов, огороженных сварной сеткой или сеткой типа «рабица» с диагональю ячейки не более 50 мм, так как электромагнитное поле этой частоты будет полностью локализоваться в пределах ограждения.
Поэтому проезд транспорта или проход группы людей и крупных животных вдоль ограждения не будет приводить к выдаче ложных тревог.
Кроме этого, при длине волны 120 мм, наблюдается большая помехоустойчивость извещателя к вибрации ограждения, колебаниям травы и веток кустов в ЗО. Извещатель «Радий-ДМ», работающий на более низкой частоте, чем другие извещатели, имеет более широкую диаграмму направленности антенн и поэтому не требует точной юстировки блоков. При установке на объекте, достаточно направить его блоки друг на друга, не применяя дополнительного оборудования для контроля уровня сигнала на ПРМ.
Извещатель «Радий-2» работает на частоте 9,5 ГГц и выпускается в четырех модификациях. Он предназначен для создания замкнутых или локальных рубежей охраны на открытых площадках, вдоль ограждений периметра и стен зданий, по верху ограждений.
Высокая помехоустойчивость достигается благодаря использованию оригинального алгоритма обнаружения, обеспечивающего возможность раздельной регулировки чувствительности для ближних и среднего участков ЗО.
Основные тактико-технические характеристики извещателя «Радий-2» (различных модификаций) приведены в таблице 3.7.
Максимальные значения ширины и высоты ЗО извещателя «Радий-2» зависят от расстояния между ПРД и ПРМ.
Рекомендуемая высота установки блоков от поверхности почвы (0,85 +/- 0,1) м.

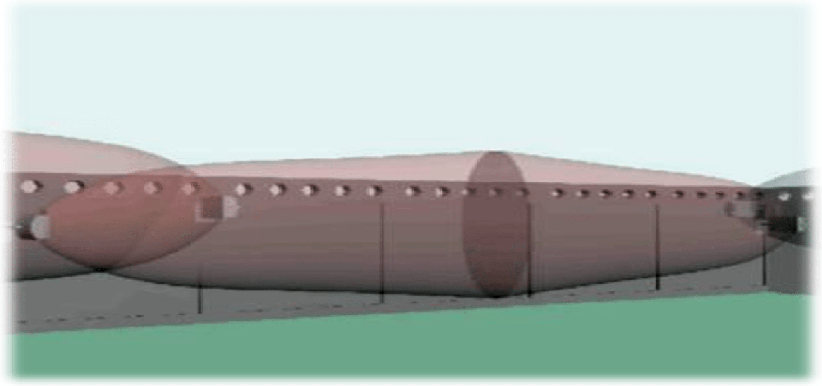

Параметры ЗО при установленной рабочей дальности действия 100, 50 и 25 м показаны на рисунке 3.15.
Рисунок 3.15 — Изменения размеров ЗО в зависимости от рабочей дальности действия
3.4.3 Особенности установки извещателей вдоль транспортных магистралей
Важным параметром, связанным с отражением электромагнитной энергии от проезжающего транспорта, является минимальное расстояние от места установки извещателей до автомагистрали. Данное условие критично при эксплуатации извещателей в городских условиях, где условия эксплуатации предъявляют более жесткие требования к ним. Жесткость эксплуатации связана с проездом большого количества автотранспорта и перемещением групп пешеходов вблизи ЗО извещателей «Радий-ДМ» и «Радий-2». В городских условиях сложно создать необходимую зону отчуждения (зона, примыкающая к ЗО, в которой не должно быть перемещения автотранспорта, крупных животных, групп людей и т.д.).
В большинстве случаев допускается движения автотранспорта параллельно границе ЗО на расстоянии от 2 до 8 м от осевой линии соединяющей блоки ПРД и ПРМ в зависимости от установленной рабочей дальности действия ЗО (рисунок 3.16).
Рисунок 3.16 — Допускается проезд автотранспорта вдоль ЗО
3.4.4 Требования к выбору места установки, монтажу и регулировке
При эксплуатации в открытом пространстве на извещатели «Радий-ДМ» и «Радий-2» воздействуют различные помехи, в частности:
высокий уровень травы и снега;
колебания крон деревьев, кустов в ЗО.
Поэтому в процессе их эксплуатации необходимо обслуживать ЗО, если вырастает трава или увеличивается снежный покров выше допустимой нормы (рисунок 3.17).
а) необходимо скашивать траву высотой более 0,3 м
б) убирать снег, если высота сугробов более 0,4 м
Рисунок 3.17 — Обслуживание ЗО
В ЗО не допускаются заросли кустов, кроны деревьев (рисунок 3.18).
а) не допускается оставлять в ЗО отдельные кусты с кроной диаметром более 1 м
б) не допускается попадание кроны деревьев в ЗО
Рисунок 3.18 — Влияние растительности
Извещатели не формирует ложные тревоги от воздействия таких помех, как пересечение периметра мелкими животными и пролет птиц через ЗО (рисунок 3.19).

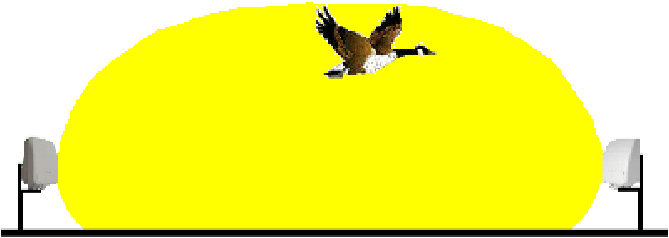

а) допускается перемещение мелких животных весом до 10 кг
б) допускается пролет небольших стай птиц (от трех до пяти птиц типа голубь, ворона) и одиночных крупных птиц (утка, гусь)
Рисунок 3.19 — Перемещение мелких животных и пролет птиц в ЗО извещателя
Но перемещения в ЗО животных весом более 10 кг может вызвать формирование ложной тревоги (рисунок 3.20).

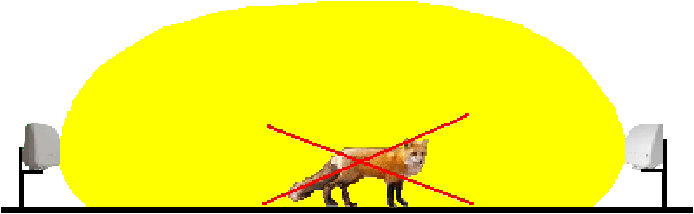

Рисунок 3.20 — Проход крупных животных (лиса, волк, собака) в ЗО извещателя не допускается
Поэтому рекомендуется ограничивать попадание животных в ЗО с помощью установки извещателей «Радий-ДМ» и «Радий-2» вдоль ограждения с внутренней стороны периметра и изолировать ЗО небольшим забором от территории охраняемого объекта.
Не допускается размещение вблизи вибрирующего ограждения (плохо закрепленная сетка «рабица»), что может привести к появлению ложных тревог.

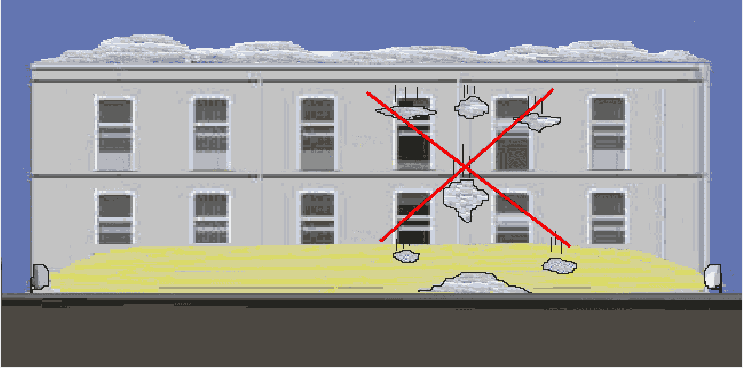

Не допускается устанавливать ПРД и ПРМ извещателей «Радий-ДМ» и «Радий-2» ближе 5 м от мест, где возможен ливневый сток воды или обрушение снега в ЗО (рисунок 3.21).
а) не допускается ливневый сток воды
б) не допускается обрушение снега
Рисунок 3.21 — Воздействие стоков воды и обрушение снега
При отклонении поверхности участка в ЗО от плоскости, превышающей 0,3 м на расстоянии 5 м характеристики обнаружения извещателей «Радий-ДМ» и «Радий-2» могут ухудшаться: за счет появления участков в ЗО, при проходе, через которые не формируется извещение о тревоге. В этих случаях необходимо выравнивать поверхность ЗО: неровности, превышающие эти размеры необходимо закапывать или срывать.
Также для обеспечения устойчивой работы извещателей «Радий-ДМ» и «Радий-2» необходимо убирать из ЗО посторонние предметы, не пропускающие СВЧ-сигнал (металлические контейнеры, автомобили, кирпичные постройки и т.д.).
Если участок соответствует указанным требованиям, то отношение сигнал/шум оптимально и достаточно для стабильной работы извещателей.
Также при выборе места установки не рекомендуется размещать извещатели «Радий-ДМ» и «Радий-2» в непосредственной близости к ограждению из металлических листов, около зарослей кустов, углов дома, так как это может привести к пропуску нарушителя, то есть появлению «мертвых» зон. «Мертвые» зоны — это участки ЗО, при пересечении которых возможен пропуск нарушителя.
Необходимо отметить, что в извещателе «Радий-2» существуют «мертвые» зоны вблизи ПРД и ПРМ длиной от 3 до 5 м. При пересечении этих участков способом «согнувшись» могут отсутствовать извещения о тревоге, так как вблизи ПРД и ПРМ радиоволновый барьер еще полностью не сформировался.
Для устранения указанного недостатка ПРД и ПРМ рекомендуется устанавливать с перекрытием ЗО (на длину «мертвых» зон). Этот способ можно применять при охране замкнутого периметра или при блокировании участка двумя и более извещателями «Радий-2» (при последовательной установке нескольких извещателей) для исключения преодоления ЗО рядом с местом установки блоков (рисунок 3.22).
Рисунок 3.22 — Перекрытие ЗО извещателей
1 Извещатели «Радий-ДМ» и «Радий-2» создают объемные радиоволновые барьеры, которые надежно обнаруживают нарушителя при пересечении им в широком диапазоне скоростей (бегом, медленным шагом, прыжком с ограждения) ЗО.
2 Извещатель «Радий-ДМ» позволяет устанавливать ЗО с рабочей дальностью действия от 10 до 50 м, извещатель «Радий-2» — от 10 до 300 м.
3 Для обеспечения их устойчивой работы необходимо подготавливать и обслуживать охраняемые периметры.
4 Для обеспечения устойчивой работы необходимо соблюдать общие требования, предъявляемые к извещателям «Радий-ДМ» и «Радий-2»: не размещать извещатель в непосредственной близости от вибрирующего ограждения (плохо закрепленная сетка «рабица»), вблизи зарослей кустов, углов зданий.
3.5 Особенности применения и тактико-технические характеристики комплекса «Чайка»
3.5.1 Особенности конструкции
Комплекс «Чайка» предназначен для охраны ограждений со сложной конфигурацией, с высокой помеховой обстановкой на периметре объекта и формирования извещения о тревоге путем размыкания контактов информационного выхода при проникновении (попытке проникновения) нарушителя через ограждение и передачи извещений на ПК. На рисунке 3.23 представлен внешний вид ограждения с установленным на нем комплексом «Чайка».
Рисунок 3.23 — Внешний вид ограждения с установленным на нем комплексом «Чайка»
В комплексе «Чайка» реализованы четыре канала обнаружения: радиоволновый, сейсмический, вибрационный высокочастотный, вибрационный низкочастотный. Каждый из каналов обнаружения имеет высокую аналитическую обработку и широкий диапазон настроек.
Комплекс «Чайка» обнаруживает различные способы преодоления ограждения (перелаз, подкоп, отгиб нижней части, разрушение полотна ограждения).
Комплекс «Чайка» обеспечивает охрану ограждения из сварных металлических панелей типа «МАХАОН стандарт» или аналогичных длиной до 250 м, высотой до 3 м и формирует извещение о тревоге длительностью не менее 2 с при:
а) низкочастотном воздействии на ВЧЭ (перелаз без подручных средств, перелаз с помощью приставной лестницы с опорой на ограждение и отгибание части полотна ограждения);
б) высокочастотном воздействии на ВЧЭ (разрушение ограждения перепиливанием прутьев сетки и разрушение ограждения «выкусыванием» прохода, как с отгибанием части полотна, так и без отгибания);
в) воздействии на СЧЭ (ударов по грунту во время подкопа шансовым инструментом);
г) воздействии на РЧЭ (при подходе, перелазе или прыжке с ограждения).
Комплекс «Чайка» работает в условиях открытого пространства при следующих внешних воздействующих факторах:
осадков в виде дождя или снега интенсивностью до 4 мм/ч;
ветра со скоростью не более 30 м/с.
В состав комплекса «Чайка» входит БОС с четырьмя каналами обнаружения, ЧЭ, которые позволяют использовать различные физические принципы действия для обнаружения нарушителя и охранять ограждение с формированием трех ЗО: на основном и двух дополнительных ограждениях.
Внешний вид БОС представлен на рисунке 3.24.

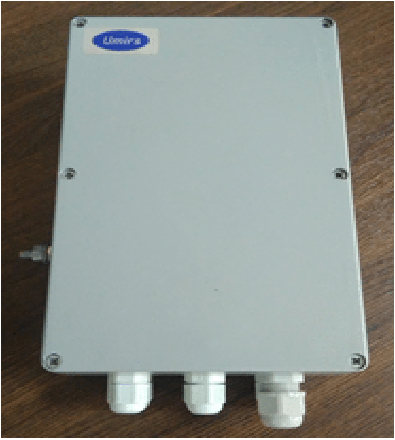

Рисунок 3.24 — БОС комплекса «Чайка»
К БОС могут подключаться следующие ЧЭ: два ВЧЭ, СЧЭ, РЧЭ.
Комплекс обеспечивает обнаружение обрыва и (или) короткого замыкания ЧЭ.
Два ВЧЭ устанавливают на инженерные ограждения из сварных металлических панелей «МАХАОН стандарт» и им подобным.
СЧЭ устанавливают в грунт под ограждением на глубину 0,4 м.
РЧЭ содержит ШПС со специализированными охранными линейными радиоволновыми извещателями «Радон-П» или «Радон-П-01» (далее — извещатели «Радон»), которые по ШПС получают электропитание передают сигнал «Тревога» в БОС. РЧЭ может содержать от одного до 12 извещателей «Радон», которые устанавливают по верху ограждения или на почве рядом с ограждением, с дальностью действия каждого от 20 до 100 м, что позволяет охранять ограждение с линейной и ломанной конфигурацией.
Принцип передачи извещения о тревоге в ШПС основан на формировании сигнала с частотой, однозначно определенной для каждого извещателя, в момент его нахождения в режиме «Тревога». БОС определяет номер извещателя по значению частоты, формирует извещение о тревоге и передает информацию на ПК, прибор приемно-контрольный (устройство объектовое оконечное).
При использовании преобразователя аналогового интерфейса «АИМ-12» комплекс «Чайка» может работать с другими (неспециализированными) извещателями, передавая в ШПС сигнал «Тревог» с помощью контактов реле.
Пример подключения ЧЭ к БОС представлен на рисунке 3.25.
Рисунок 3.25 — Подключение кабельных ЧЭ к БОС
Кроме этого в нем предусмотрены цифровые выходы для управления дополнительным охранным оборудованием (светодиодным прожектором, видеокамерой, тепловизором, звуковым оповещателем и т.п.).
Также в комплексе «Чайка» предусмотрены автоматический контроль работоспособности и дистанционный контроль при подаче импульса напряжения на контакт «ДК» БОС.
БОС имеет связь через интерфейс RS-485 (EIA-485) с ПК, которая обеспечивает логическое комбинирование каналов обнаружения, управление параметрами каналов и отображение состояний комплекса «Чайка» (норма, тревога, неисправность и другие извещения).
Управление с помощью ПК позволяет гибко варьировать тактику охраны:
при подключении дополнительных извещателей может быть увеличено число охраняемых ЗО на ограждении или созданы дополнительные ЗО, обеспечивающие обнаружение перемещения нарушителя около ограждения.
Эти ЗО могут повышать надежность охраны объекта, например, давать информацию об подходах к ограждению (сигнал «Предупреждение»);
при логическом комбинировании каналов обнаружения по схеме «ИЛИ», «И». Это позволяет повысить обнаружительную способность и помехоустойчивость.
В случае попытки преодоления нарушителем ограждений из сварных металлических панелей методом перелаза ЧЭ формирует низкочастотный сигнал, при разрушении ограждения ЧЭ формирует высокочастотный сигнал, которые поступают в БОС для анализа и формирования извещения о тревоге. Для повышения помехоустойчивости комплекса «Чайка» каналы обнаружения разделены по частоте: один канал ВЧЭ (низкочастотный) работает по низкой частоте и формирует сообщение «Преодоление» на ПК, второй канал ВЧЭ (высокочастотный) работает по высокой частоте и формирует сообщение «Разрушение».
Все каналы комплекса «Чайка» могут объединяться по схеме ИЛИ.
В этом случае комплекс «Чайка» формирует извещение о тревоге при появлении сигнала в любом из четырех каналов.
По тактике охраны СЧЭ должен быть закреплен на дополнительном ограждении, установленным в земле под основным ограждением. Комплекс «Чайка» должен формировать извещение о тревоге при ударе шансовым инструментом (киркой, лопатой) по дополнительному ограждению или рядом с ним. В этом случае подход нарушителя к ограждению не приведет к срабатыванию сейсмического канала. Поэтому этот канал не может комбинироваться по логической схеме «И» с другими каналами.
Ранее указывалось, что ВЧЭ (высокочастотный) канал также не может участвовать в этой комбинации, так как предназначен для обнаружения перекусывания или перепиливания полотна ограждения.
ВЧЭ (высокочастотный канал) не объединяется по схеме «И», так как он формирует извещение о тревоге только при попытке разрушения полотна, что бывает достаточно редким событием.
Таким образом, возможно только одно объединение по схеме «И»: ВЧЭ (низкочастотный) и РЧЭ. Примером такого объединения может служить установка ВЧЭ (низкочастотный) на полотне ограждения, а РЧЭ по верху ограждения.
Основные технические характеристики комплекса «Чайка» представлены в таблице 3.8.
Комплекс «Чайка» обладает устойчивостью к движению групп пешеходов и автотранспорта параллельно ограждению и может эксплуатироваться в городских условиях.
3.5.2 Особенности установки и применения
При эксплуатации комплекса «Чайка» должна выполняться сезонная настройка, так как механические свойства ограждения, грунта и ЧЭ изменяются в зависимости от сезонных колебаний температуры. Сезонная настройка комплекса выполняется при проведении технического обслуживания в соответствии с руководством по эксплуатации на комплекс «Чайка».
При монтаже на ограждении высотой до 3 м рекомендуется устанавливать две линии ВЧЭ длиной 250 м. При монтаже на ограждении высотой от 3 до 6 м рекомендуется устанавливать две линии ВЧЭ с обратным ходом на длине 125 м.
При установке ВЧЭ на козырек из АКЛ к ограждению дополнительно предъявляются следующие требования:
расстояние между несущими кронштейнами должно быть не более 3,5 м;
крепление АКЛ должно быть выполнено с использованием натяжных тросов (проволоки);
проволока должны быть натянута с усилием, исключающим провисы, и закреплена на каждом несущем кронштейне;
шаг крепления АКЛ к проволоке — не более 1 м;
не допускается касания козырька АКЛ основного полотна ограждения.
Несоблюдение данных требований может привести к повышенному количеству ложных тревог комплекса «Чайка» в результате колебаний АКЛ под воздействием ветровых нагрузок.
Крепление ВЧЭ на АКЛ необходимо выполнять на несущей проволоке с внутренней стороны периметра с помощью стяжек или вязальной проволоки. Шаг крепления ВЧЭ — не более (0,4+0,1) м. Крепление ВЧЭ должно быть выполнено без провисов (рисунок 3.26).

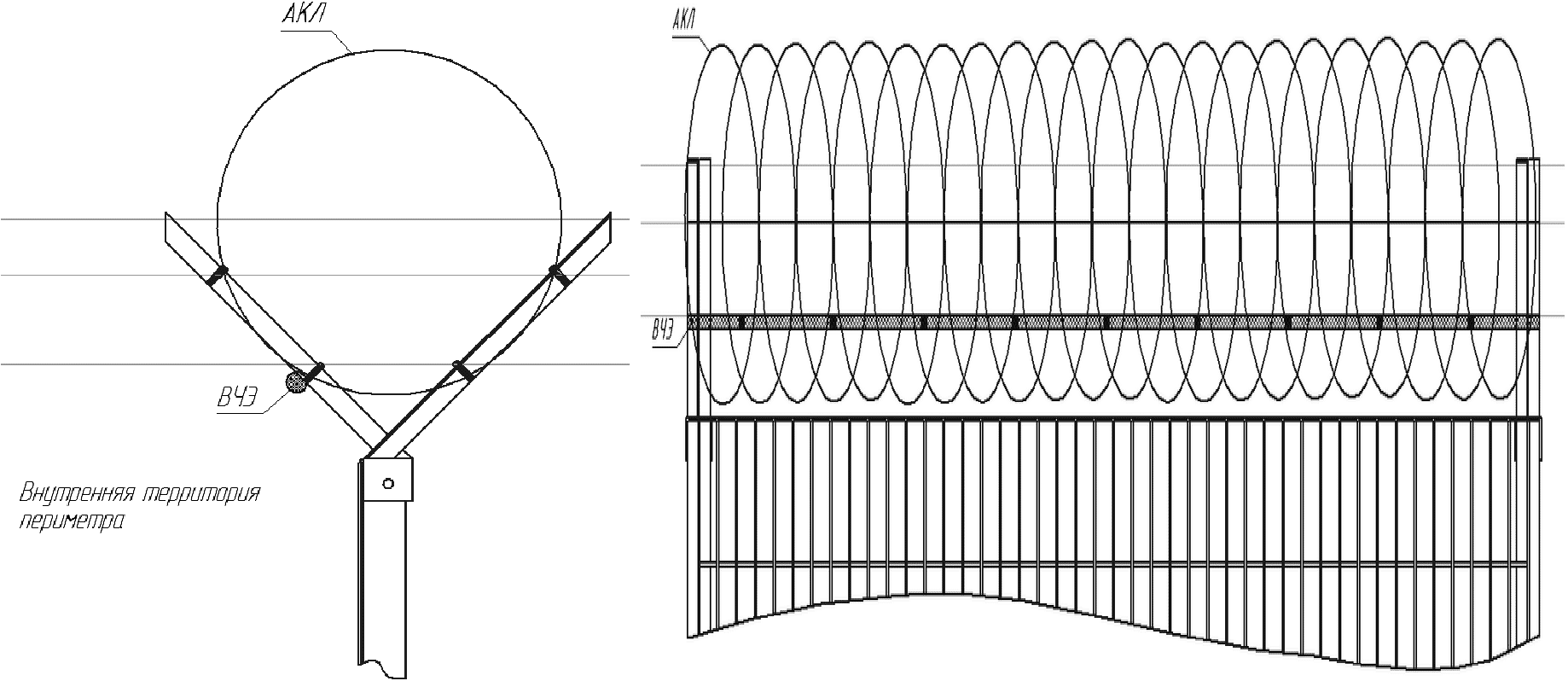

Рисунок 3.26 — Установка ВЧЭ на объемный АКЛ
Для исключения повреждения ВЧЭ об острые кромки АКЛ необходимо в местах их соприкосновения удалить либо отогнуть шипы АКЛ.
СЧЭ размещается под ограждением на расстоянии от проекции оси ограждения не более 0,5 м.
При установке СЧЭ не допускаются:
перегибы кабеля СЧЭ радиусом менее 0,2 м;
прокладка совместно с СЧЭ в одной траншее силовых кабелей, трубопроводов;
соприкосновение СЧЭ с заглубленными в грунт элементами ограждения, трубопроводами, силовыми кабелями, корнями деревьев и т.п.;
укладка СЧЭ при температуре окружающей среды ниже минус 10 °C.
Засыпку траншеи рекомендуется выполнять методом послойной утрамбовки грунта. Также необходимо исключить падение крупных кусков грунта и камней на СЧЭ. Ввиду необходимости восстановления структуры грунта рекомендуется через время от 30 до 40 дней с момента установки СЧЭ произвести повторную настройку.
Примеры индикации состояний комплекса «Чайка», отображаемых с помощью специализированной программы (панели управления) на мониторе ПК приведены на рисунках 3.27 - 3.30.
- Состояние каналов обнаружения (рисунок 3.27) в нормальном режиме работы. Состояние каналов — норма. Общее состояние — норма.
Рисунок 3.27 — Панель управления «Чайка» в нормальном режиме работы
- Состояние РЧЭ (рисунок 3.28) при воздействии на него.
Рисунок 3.28 — Панель управления «Чайка» в состоянии «Тревога» по РЧЭ
- Состояние СЧЭ (рисунок 3.29) при воздействии на него.

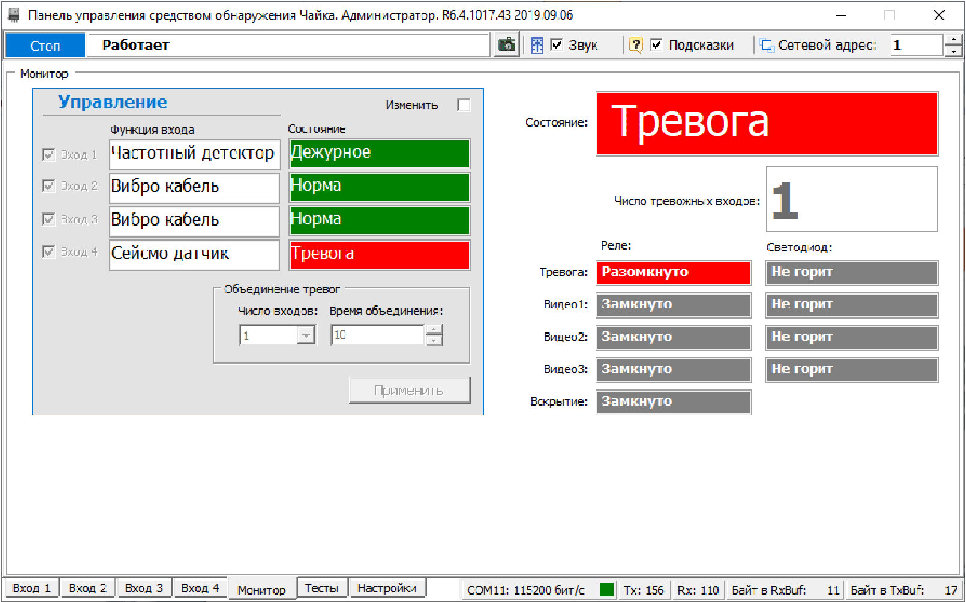

Рисунок 3.29 — Панель управления «Чайка» в состоянии «Тревога» по СЧЭ
- Состояние ВЧЭ (рисунок 3.30) при воздействии на него.

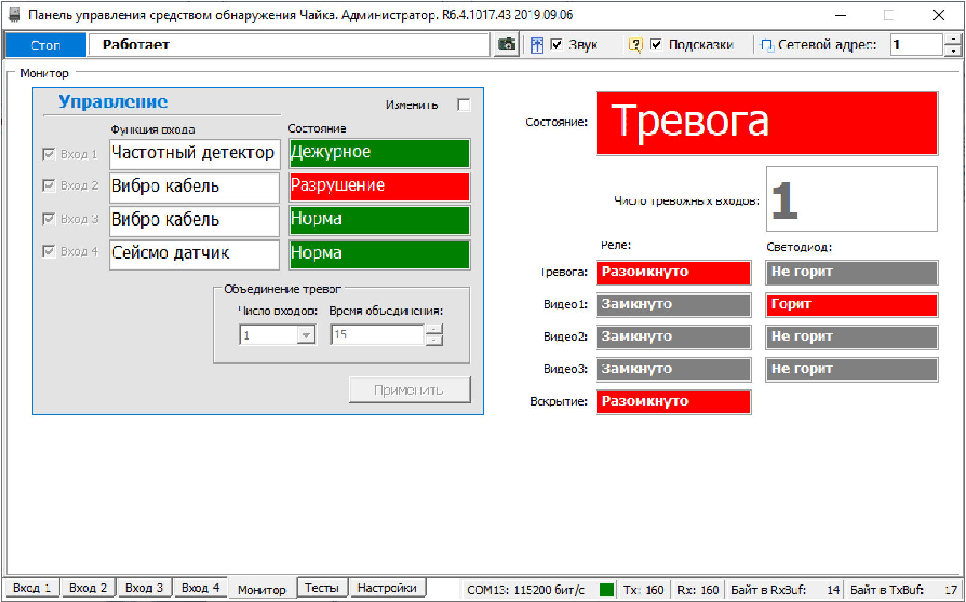

Рисунок 3.30 — Панель управления «Чайка» в состоянии «Тревога ВЧЭ (перепиливание ножовкой по металлу)»
1 Достоинством комплекса «Чайка» является возможность обнаружения попыток проникновения нарушителя на охраняемый объект различными способами.
2 Комплекс «Чайка» может повысить помехозащищенность к внешним воздействующим факторам за счет комбинирования двух каналов с различными физическими способами действия.
ИСПОЛЬЗОВАННЫЕ ИСТОЧНИКИ
1. Список технических средств безопасности, удовлетворяющих «Единым требованиям к системам передачи извещений, объектовым техническим средствам охраны и охранным сигнально-противоугонным устройствам автотранспортных средств, предназначенным для применения в подразделениях вневедомственной охраны войск национальной гвардии Российской Федерации».
2. Требования к оснащению инженерно-техническими средствами охраны объектов и помещений, в которых осуществляются деятельность, связанная с оборотом наркотических средств, внесенных в список 1 перечня наркотических средств, психотропных веществ и их прекурсоров, подлежащих контролю Российской Федерацией, прекурсоров и (или) культивирование наркосодержащих растений для использования в научных, учебных целях и в экспертной деятельности, для производства используемых в медицинских целях и (или) в ветеринарии наркотических средств и психотропных веществ, утв. приказом Росгвардии № 335, МВД России № 677 от 15 сентября 2021 г.
3. Санитарно-эпидемиологические правила и нормативы СанПин 2.1.8/2.2.4.1383-03. «Гигиенические требования к размещению и эксплуатации передающих радиотехнических объектов».
4. ГОСТ Р 50659-2024 Извещатели радиоволновые доплеровские для закрытых помещений и открытых площадок. Общие технические требования и методы испытаний.
5. ГОСТ Р 50777-2014 Извещатели пассивные оптико-электронные инфракрасные для закрытых помещений и открытых площадок. Общие технические требования и методы испытаний
6. ГОСТ Р 52650-2006 Извещатели охранные комбинированные радиоволновые с пассивными инфракрасными для закрытых помещений. Общие технические требования и методы испытаний.
7. ГОСТ Р 52551-2022 Извещатели охранные линейные радиоволновые для периметров. Общие технические требования и методы испытаний.
