ИЗМЕНЕНИЕ № 1 ГОСТ 8.346-2000 «ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ. РЕЗЕРВУАРЫ СТАЛЬНЫЕ ГОРИЗОНТАЛЬНЫЕ»
ЦИЛИНДРИЧЕСКИЕ. МЕТОДИКА ПОВЕРКИ»
1 июля 2013 года
Принято Межгосударственным советом по стандартизации, метрологии и сертификации (протокол № 41 от 24.05.2012).
Зарегистрировано Бюро по стандартам МГС № 6590 7.
За принятие изменения проголосовали национальные органы по стандартизации следующих государств: AZ, BY, KZ, KG, MD, RU, TJ, UZ [коды альфа-2 по МК (ИСО 3166) 004].
Дату введения в действие настоящего изменения устанавливают указанные национальные органы по стандартизации <*>.
<*> Дата введения в действие на территории Российской Федерации — 2013-07-01.
Раздел 1 изложить в новой редакции (кроме наименования):
«Настоящий стандарт распространяется на цилиндрические резервуары вместимостью от 3 до 200 м3, используемые для определения объема нефти и нефтепродуктов при выполнении государственных учетных операций и для их хранения, при осуществлении торговли и товарообменных операций с нефтью и нефтепродуктами, и устанавливает методику первичной, периодической и внеочередной поверок».
Раздел 2 дополнить ссылкой:
«ГОСТ 12.4.087-84 Система стандартов безопасности труда. Строительство. Каски строительные. Технические условия».
Пункт 3.1. Первый абзац после слов «с целью» изложить в новой редакции: «подтверждения соответствия резервуаров метрологическим требованиям».
Пункт 3.9. Заменить слово: «трубки» на «трубы».
Пункт 3.10 изложить в новой редакции:
«3.10. „Мертвая“ полость резервуара: нижняя часть резервуара, из которой нельзя осуществить отпуск (прием) жидкости, используя стационарные приемно-раздаточные патрубки, клапаны или иные устройства».
Пункт 3.11 дополнить примечанием:
«Примечание. При применении для поверки резервуаров передвижных эталонных установок со сдвигом дозирования и проскоком в качестве поверочной жидкости используют только воду».
Раздел 3 дополнить пунктами — 3.18 — 3.21:
«3.18. Полная вместимость резервуара: вместимость резервуара, соответствующая предельному уровню наполнения, определенная по результатам его поверки.»
3.19. Предельный уровень: предельный уровень определения посантиметровой вместимости резервуара, соответствующий расстоянию по вертикали между плоскостью, принятой за начало отсчета при его поверке, и нижним краем горловины резервуара.
3.20. Максимальный уровень: максимально допускаемый уровень наполнения резервуара жидкостью при его эксплуатации, установленный технической документацией на резервуар.
3.21. «Мертвый» остаток: объем жидкости в резервуаре, находящийся ниже плоскости, принятой за начало отсчета уровня жидкости в резервуаре».
Раздел 4. Наименование изложить в новой редакции:
Пункт 4.1. Второй абзац изложить в новой редакции:
«Допускается комбинация динамического объемного и статического объемного методов поверки».
Подраздел 5.2. Наименование. Заменить слово: «основных» на «рабочих эталонов».
Подпункты 5.2.1.3 - 5.2.1.7, 5.2.1.14, 5.2.1.15 изложить в новой редакции:
«5.2.1.3. Линейка измерительная металлическая с диапазоном измерений от 0 до 500 мм по ГОСТ 427.»
5.2.1.4. Нутромеры микрометрические с диапазоном измерений от 1250 до 4000 мм по ГОСТ 10.
5.2.1.5. Толщиномер ультразвуковой по [1] с диапазоном измерений от 0,6 до 30 мм и пределами допускаемой погрешности +/- 0,1 мм.
5.2.1.6. Динамометр с диапазоном измерений от 0 до 100 Н по ГОСТ 13837.
5.2.1.7. Штангенциркуль с диапазоном измерений от 0 до 125 мм, от 0 до 250 мм, от 0 до 400 мм по ГОСТ 166.
5.2.1.14. Анемометр чашечный типа МС-13 с диапазоном измерений от 0 до 20 м/с.
5.2.1.15 Газоанализатор-течеискатель типа АНТ-2М по [2]».
Пункт 5.2.2 дополнить подпунктом — 5.2.2.10:
«5.2.2.10. Газоанализатор-течеискатель типа АНТ-2М по [2]».
Пункт 5.2.3. Заменить слова: «Основные средства поверки резервуара» на «Применяемые рабочие эталоны и средства измерений».
Пункты 5.3.1, 5.3.2 изложить в новой редакции:
«5.3.1. Резервуар должен быть установлен на твердом, не изменяющем своего положения, фундаменте. При заглубленной установке исключают возможность попадания в прямоток грунтовых вод.»
5.3.2. Подземные и заглубленные резервуары поверяют только объемным методом».
Подпункт 5.3.4.1 изложить в новой редакции:
«5.3.4.1. Температура окружающего воздуха и внутри резервуара (20 +/- 15) °C».
Подпункт 5.3.5.1. Примечание 1. Заменить слова: «минус 15» на «минус 15 °C»;
примечание 2 после слов «плюс 2 °C — при применении дизельного топлива» дополнить словами: «и воды (только при применении установки)».
Подпункт 5.3.5.3 после слов «в резервуаре на» изложить в новой редакции: «плюс 2 °C (при применении воды) или 0,5 °C (при применении светлых нефтепродуктов, кроме бензина)».
Подраздел 5.3 дополнить пунктом — 5.3.7:
«5.3.7. Резервуары должны быть освобождены и очищены от остатков хранившейся жидкости».
Пункты 6.1, 6.2 изложить в новой редакции:
«6.1. Поверку резервуаров осуществляют аккредитованные в установленном порядке в области обеспечения единства измерений юридические лица и индивидуальные предприниматели.»
6.2 Поверки резервуара проводят:
- первичную — после завершения строительства резервуара или капитального ремонта и проведения гидравлических испытаний резервуара перед вводом его в эксплуатацию;
- периодическую — по истечении срока межповерочного интервала;
- внеочередную — в случае изменения базовой высоты резервуара более чем на 0,1% по 9.1.14.2; при внесении в резервуар конструктивных изменений, влияющих на его вместимость, и после очередного полного технического диагностирования».
Пункт 7.1. Заменить слова: «в установленном порядке» на «и в области промышленной безопасности в установленном порядке <1>»;
пункт 7.1 дополнить подпунктом — 7.1.1 и сноской — <1>:
«7.1.1. Измерения величин при поверке резервуара проводит группа лиц, включая поверителя организации, указанной в 6.1, и не менее двух специалистов, прошедших курсы повышения квалификации, и других лиц (при необходимости), аттестованных в области промышленной безопасности в установленном порядке <1>»;
«<1> На территории Российской Федерации действует Приказ Ростехнадзора № 37 от 29.01.2007».
Пункт 7.3 дополнить подпунктом — 7.3.3:
«7.3.3. Лица, выполняющие измерения, должны быть в строительной каске по ГОСТ 12.4.087».
Пункт 7.6 после слов «поверочной жидкости» дополнить словами: «и базовую высоту резервуара».
Пункт 7.7 изложить в новой редакции, дополнить сноской — <1>:
«7.7. Средства поверки по 5.2.1.5, 5.2.1.14, 5.2.1.15 при поверке резервуара геометрическим методом, средства поверки по 5.2.2.1, 5.2.2.3, 5.2.2.9 при поверке резервуара объемным методом и по 5.2.4 должны быть во взрывозащищенном исполнении для групп взрывоопасных смесей категории 11 А-Т3 по ГОСТ 12.1.011 <1> и предназначены для эксплуатации на открытом воздухе. Данное требование по взрывозащищенности не распространяется на средства поверки, если в качестве поверочной жидкости применяют воду»;
«<1> На территории Российской Федерации действует ГОСТ Р 51330.11-99».
Пункт 7.8 после слова «резервуара» дополнить словами: «в рабочей зоне».
Пункт 8.2.3 изложить в новой редакции:
«8.2.3. Опускают шланг с расширителем струи внутрь резервуара. При этом нижний торец расширителя струи 18 (рисунок А.6) и 4 (рисунок А.7) должен находиться выше нижней образующей резервуара на 2 см».
Пункт 8.2.9 исключить.
Пункт 9.1.2. Второй абзац после слов «ее натягивают» изложить в новой редакции: «с усилием:»
(100 +/- 10) Н — для рулеток длиной 10 м и более;
(10 +/- 1) Н — для рулеток длиной 1 — 5 м.
Для рулеток с желобчатой лентой — без натяжения»;
сноску <1> исключить.
Подпункт 9.1.6.5 после слов «рабочим чертежам» дополнить словами: «, толщину слоя краски \delta_{\text{с}.\text{к}} измеряют штангенциркулем с погрешностью в пределах +/- 0,1 мм».
Пункт 9.1.14, подпункты 9.1.14.1 - 9.1.14.4 изложить в новой редакции; дополнить подпунктом — 9.1.14.5:
«9.1.14. Измерения базовой высоты и высоты „мертвой“ полости наземного резервуара»
9.1.14.1. Базовую высоту резервуара H_{\text{б}} измеряют рулеткой с грузом в соответствии с 5.3.6 не менее двух раз. Расхождение между результатами двух измерений не должно быть более 2 мм. Результаты измерений базовой высоты вносят в протокол, форма которого приведена в приложении Б (таблица Б.16).
9.1.14.2. Базовую высоту измеряют ежегодно. Ежегодные измерения базовой высоты резервуара проводит комиссия, назначенная приказом руководителя предприятия владельца резервуара, в состав которой должен быть включен специалист, прошедший курсы повышения квалификации по поверке и калибровке резервуаров.
Примечание. В Российской Федерации специалисты проходят курсы повышения квалификации в соответствии с 7.1.
9.1.14.3. Допускается измерение базовой высоты резервуара при наличии жидкости в нем до произвольного уровня.
Результат измерений базовой высоты резервуара не должен отличаться от ее значения, указанного в протоколе поверки резервуара, более чем на 0,1%.
Если это условие не выполняется, то резервуар освобождают от жидкости и проводят повторное измерение базовой высоты резервуара.
Результаты измерений базовой высоты оформляют актом, форма которого приведена в приложении М.
При изменении базовой высоты, по сравнению с ее значением, установленном при поверке резервуара, более чем на 0,1% устанавливают причину и устраняют ее. При отсутствии возможности устранения причины проводят внеочередную поверку резервуара.
9.1.14.4. Для наружных измерений высоты «мертвой» полости наземного резервуара (высоты от нижней образующей резервуара до нижней точки приемно-раздаточного патрубка) h_{\text{м}}\prime_{.\text{п}} могут быть использованы методы технического, тригонометрического или гидравлического нивелирования.
Измерения проводят не менее двух раз. Расхождение между результатами двух измерений не должно быть более 2 мм.
9.1.14.5. Результаты измерений h_{\text{м}}\prime_{.\text{п}} вносят в протокол, форма которого приведена в приложении Б (таблица Б.16.1)».
Подпункт 9.1.15.1. Левую часть формулы (4) (до знака \leq ). Заменить на:
Левые части формул (5), (6). Заменить знак: «+» на «-» (4 раза); «-» на «+» (2 раза).
Пункт 9.2.3.8 исключить.
Подраздел 9.2 дополнить пунктами — 9.2.5 — 9.2.7:
«9.2.5. Измерение высоты „мертвой“ полости подземного и заглубленного резервуаров»
9.2.5.1. Высоту «мертвой» полости резервуара h_{\text{м}}\prime\prime_{.\text{п}} (расстояния по вертикали от нижней образующей резервуара до нижней точки приемного клапана или приемного устройства расходной трубы) определяют по результатам измерений базовой высоты резервуара, расстояния h_{\text{рт}} (рисунок А.11) — от нижнего края крышки горловины до нижнего края приемного клапана или приемного устройства 6, толщины прокладки 5 и смещения F — по вертикали верхнего края фланца горловины 2 и верхнего края измерительной трубы резервуара.
9.2.5.2 Расстояние h_{\text{рт}} определяют в следующей последовательности:
а) демонтируют расходную трубу с крышкой горловины;
б) на поверхности расходной трубы на расстоянии b_{0} , равном 500 мм, от нижнего края крышки горловины наносят чертилкой отметку 7 (рисунок А.11);
в) измеряют расстояние b_{0} металлической измерительной линейкой. Отсчитывают показания линейки с точностью до 1 мм;
г) измеряют расстояние c_{0} измерительной рулеткой с усилием (10 +/- 1) Н по ГОСТ 7502. Отсчитывают показания рулетки с точностью до 1 мм;
д) величины b_{0} , c_{0} по перечислениям в) и г) измеряют не менее двух раз. Расхождения между результатами двух измерений не должны быть более 2 мм. За значения величин b_{0} и c_{0} принимают средние арифметические значения результатов измерений, округленные до 1 мм.
Расстояние h_{\text{рт}} вычисляют по формуле
9.2.5.3. Толщину прокладки 5 (рисунок А.11) \delta_{\text{пр}} измеряют штангенциркулем с точностью до 0,1 мм.
9.2.5.4. Смещение F определяют по результатам нивелировки верхнего края фланца горловины 2 и верхнего края измерительной трубы (при наличии) 1 (рисунок А.11) или верхнего края измерительного люка (при наличии) в следующей последовательности:
а) устанавливают нивелир на ровной площадке земли и осуществляют его горизонтирование;
б) рейку устанавливают вертикально на верхний край измерительной трубы или верхний край измерительного люка и снимают показания рейки b_{1} с точностью до 1 мм;
в) рейку устанавливают вертикально на верхний край фланца горловины 2 и снимают показания рейки b_{2} с точностью до 1 мм. Показания рейки в каждой точке снимают не менее двух раз. Расхождение между результатами двух измерений не должно быть более 2 мм. За значение b_{1} или b_{2} принимают среднее арифметическое значение результатов двух измерений, округленное до 1 мм.
9.2.5.5 Смещение F, мм, вычисляют по формуле
где b_{1} , b_{2} — показания рейки, определенные по 9.2.5.4, мм.
9.2.5.6 Высоту «мертвой» полости резервуара:
h_{\text{м}}\prime\prime_{.\text{п}} = F + H_{\text{б}} - h_{\text{р}.\text{т}} + \delta_{\text{пр}} ; (8а)
h_{\text{м}}\prime\prime\prime_{.\text{п}} = F + H_{\text{б}} \frac{1}{\sqrt{1 + \eta^{2}}} - h_{\text{р}.\text{т}} + \delta_{\text{пр}} , (8б)
где \eta — степень наклона резервуара.
9.2.5.7. Результаты вычислений h_{\text{м}}\prime\prime_{.\text{п}} , h_{\text{м}}\prime\prime\prime_{.\text{п}} вносят в таблицу Г.9 (приложение Г).
9.2.6 Измерение расстояния между расходной трубой и поднятым краем цилиндрической части резервуара
9.2.6.1. Расстояние между расходной трубой и поднятым краем цилиндрической части резервуара l_{\text{рт}} (рисунок А.12) измеряют с поднятого (в результате наклона резервуара) конца резервуара измерительной линейкой или измерительной рулеткой не менее двух раз. Расхождение между результатами двух измерений не должно быть более 2 мм.
За значение величины l_{\text{рт}} принимают среднее арифметическое значение результатов измерений, округленное до 1 мм.
9.2.6.2. Результат измерений l_{\text{рт}} вносят в протокол, форма которого приведена в приложении Г (таблица Г.10).
9.2.7 Измерение расстояния между измерительной трубой и поднятым краем цилиндрической части резервуара
9.2.7.1. Расстояние между измерительной трубой и поднятым краем цилиндрической части резервуара l_{3}\prime (рисунок А.12) измеряют с поднятого (в результате наклона резервуара) края резервуара измерительной рулеткой 2-го или 3-го класса точности по ГОСТ 7502 не менее двух раз.
Расхождение между результатами двух измерений должно быть не более 2 мм.
За значение величины l_{3}\prime принимают среднее арифметическое значение результатов измерений, округленное до целого миллиметра.
9.2.7.2. Результаты измерений l_{3}\prime вносят в протокол, форма которого приведена в приложении Г (таблица Г.10)».
Пункт 11.1. Второй абзац исключить.
Пункт 11.2. Перечисление г) дополнить словами: «(только в случае проведения расчетов вручную)».
Пункт 11.3. Первый абзац после слов «в приложении Г. » изложить в новой редакции: «Форма акта измерений базовой высоты резервуара, составленного при ежегодных ее измерениях, приведена в приложении М»;
последний абзац изложить в новой редакции:
«Протокол поверки подписывают поверитель и лица, принявшие участие в проведении измерений параметров резервуара»;
дополнить абзацем:
«Титульный лист и последнюю страницу градуировочной таблицы подписывает поверитель. Подписи поверителя заверяют оттисками поверительного клейма, печати (штампа). Документы, указанные в 11.2, в том числе документы, сформированные методом ручных вычислений и ручной обработки данных, пронумеровывают сквозной нумерацией, прошнуровывают, концы шнурка прикрепляют к последнему листу и на месте наклейки наносят оттиск поверительного клейма, печати (штампа)».
Пункт 11.4 исключить.
Приложение А дополнить рисунками — А.11, А.12:

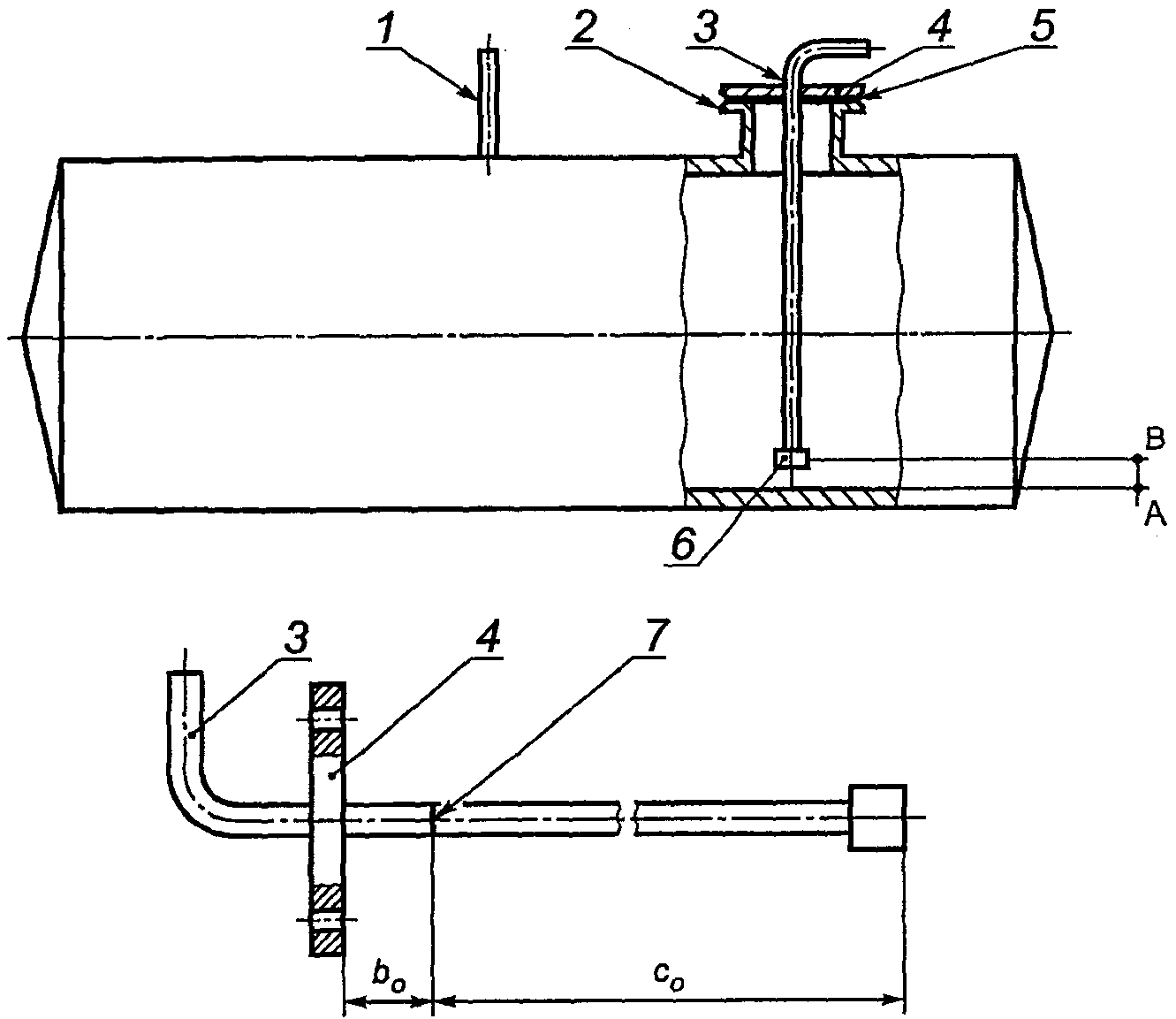

1 — измерительная труба; 2 — фланец горловины;
3 — расходная труба; 4 — крышка горловины; 5 — прокладка;
6 — приемный клапан или приемное устройство; А-В — отрезок,
отсчитываемый от нижней образующей резервуара до нижнего
края приемного клапана или приемного устройства, равный
высоте «мертвой» полости резервуара (h_{\text{м}}\prime\prime_{.\text{п}}) ; 7 — отметка
на поверхности расходной трубы; b_{0} — расстояние
между нижним краем крышки горловины до отметки;
c_{0} — расстояние от отметки до нижнего края приемного
клапана или приемного устройства

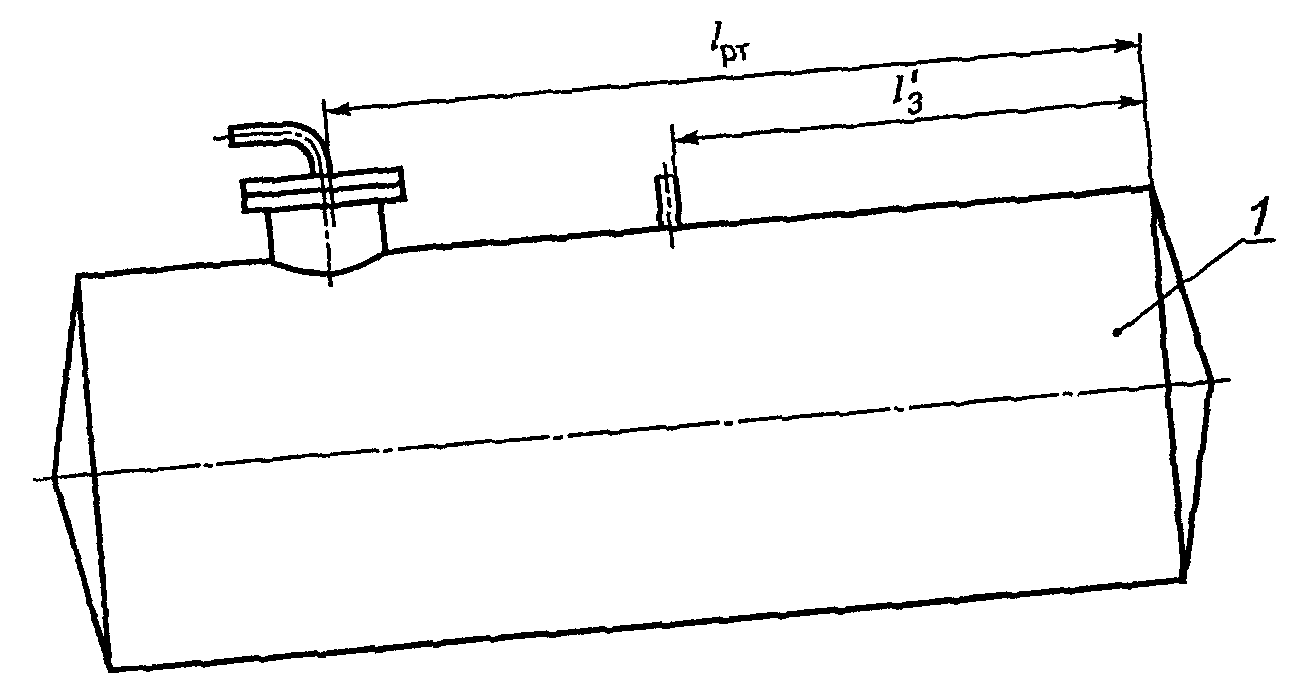

1 — цилиндрическая часть резервуара; 2 — расходная труба; l_{\text{рт}} — расстояние между расходной трубой и поднятым краем
цилиндрической части резервуара; l_{3}\prime — расстояние
между измерительной трубой и поднятым краем
цилиндрической части резервуара
Рисунок А.12. Схема измерения параметра l_{\text{рт}} резервуара
с расходной трубой
Приложение Б. Окончание таблицы Б.1 изложить в новой редакции:
таблицу Б.9 дополнить графой — 7 (для всех номеров поясов):
| Толщина слоя краски \delta_{\text{с}.\text{к}.} , мм |
|---|
| 7 |
приложение Б дополнить таблицей — Б.16.1:
Приложение Г. Таблица Г.4. Примечание 2 изложить в новой редакции:
«2. Значение \gamma (графа 5) для воды принимают равным 49 \cdot 10^{- 5}1/\text{МПа} , для нефтепродуктов — по [6].»;
таблицу Г.5 дополнить графой:
| Расход жидкости Q, \text{дм}^{3}/\text{мин} |
|---|
таблицу Г.8 изложить в новой редакции:
дозирования и проскоком
| Наименование параметра | Значение параметра при расходе Q, \text{дм}^{3}/\text{мин} | |||
| 100 | 150 | 200 | 250 | |
| Сдвиг дозирования С, \text{дм}^{3} | ||||
| Проскок Пр, \text{дм}^{3} | ||||
приложение Г дополнить таблицами — Г.9, Г.10:
Высота «мертвой» полости при объемном
методе поверки резервуара
| Номер измерения | Высота «мертвой» полости h_{\text{м}.\text{п}.} , мм | |
| при отсутствии измерительной трубы | при наличии измерительной трубы | |
| 1 | ||
| 2 | ||
Приложение Д. Пункт Д.3.2. Формулу (Д.8) изложить в новой редакции:
« D_{1i} = \frac{D_{\text{н}.i}^{\text{л}} + D_{\text{н}.i}^{\text{с}} + D_{\text{н}.i}^{\text{п}}}{3} - 2(\delta_{\text{р}} + \delta_{\text{с}.\text{к}}) (Д.8)»;
экспликацию дополнить абзацем:
« \delta_{\text{с}.\text{к}} — толщина слоя краски»;
пункт Д.3.4. Формулу (Д.10) изложить в новой редакции:
« D_{2i} = \frac{D_{\text{н}.2i}^{\text{л}} + D_{\text{н}.2i}^{\text{с}} + D_{\text{н}.2i}^{\text{п}}}{3} - 2(\delta_{\text{р}} + \delta_{\text{с}.\text{к}}) (Д.10)»;
подпункт Д.8.1.2. Перечисление а). Заменить слова и обозначения: «мертвой» полости» на «мертвого» остатка»; (h_{0i})_{\text{м}.\text{п}} на (h_{i})_{\text{м}.\text{о}} ; (H_{0i})_{\text{м}.\text{п}} на (H_{0i})\prime\prime_{\text{м}.\text{о}} ; (h_{0k})_{\text{м}.\text{п}} на (h_{0k}) ; (H_{0k})_{\text{м}.\text{п}} на (H_{0k})\prime\prime_{\text{м}.\text{о}} ; (h_{n1})_{\text{м}.\text{п}} на (h_{n1})\prime\prime_{\text{м}.\text{о}} ; (H_{0}^{*})_{\text{м}.\text{п}} на
;
перечисление б). Заменить слова: «мертвой» полости» на «мертвого» остатка»; после слова «полости» дополнить словами: «в пределах исходного уровня H_{\text{и}} (рисунок А.10)»;
подпункт Д.8.1.3. Первый абзац и формулу (Д.28) изложить в новой редакции; дополнить формулой (Д.28а) (перед экспликацией):
«Д.8.1.3. Исходный уровень жидкости в резервуаре H_{\text{и}} :»
H_{\text{и}}\prime = (l_{3} + H_{\text{б}} \frac{\eta}{\sqrt{1 + \eta^{2}}}) \cdot \frac{\eta}{\sqrt{1 + \eta^{2}}} ; (Д.28)
H_{\text{и}}\prime\prime = l_{3} \cdot \eta , (Д.28а)»;
подпункт Д.8.1.6 дополнить словами:
- до предельного уровня H_{\text{пр}} , вычисляемого по формулам (Д.47) или (Д.48), (Д.49):
- для «мертвой» полости резервуара при уровне, соответствующем высоте «мертвой» полости резервуара H_{\text{м}.\text{п}} , вычисляемом по формуле (Д.62) или (Д.63), (Д.64), (Д.65)»;
подпункт Д.8.1.11. Первый и второй абзацы после слов «его поверке» дополнить словами: «и отсутствии измерительной трубы»;
пункт Д.9.2. Формула (Д.58). Числитель. Заменить обозначение:
« S_{\text{ш}}(D - b_{\text{ш}}) » на « S_{\text{ш}}(D - b_{\text{ш}}) \cdot \pi »;
подпункт Д.9.5.1 изложить в новой редакции:
«Д.9.5.1. Относительную погрешность определения вместимости наклоненного резервуара \delta_{v} , %:»
\delta\prime_{v} = \pm 1,1 \sqrt{\delta_{D}^{2}(3 - G_{1})^{2} + \delta_{\eta}^{2}(G_{2} - 1)^{2} + (\delta_{L} \cdot G_{3})^{2} + (\delta_{l_{3}} \cdot G_{4})^{2} + (\delta_{H_{\text{б}}} \cdot G_{5})^{2}} , (Д.60)
где \delta_{D} , \delta_{\eta} , \delta_{L} , \delta_{l_{3}} , \delta_{H_{\text{б}}} — относительные погрешности измерений диаметра резервуара, степени наклона резервуара, длины цилиндрической части резервуара, координаты точки измерений базовой высоты резервуара и уровня жидкости в резервуаре, базовой высоты резервуара соответственно, %:
\delta_{D} = \frac{D_{1}^{2}l_{1}\delta_{D_{1}} + D_{2}^{2}l_{2}\delta_{D_{2}} + ,..., + D_{m}^{2}l_{m}\delta_{D_{m}}}{D^{2}L} , (Д.60а)
l_{1} , l_{2} ,..., l_{m} — длины поясов, вычисляемые по формулам (Д.13) или (Д.14), (Д.15), (Д.16) или (Д.17);
\delta_{D_{1}} , \delta_{D_{2}} ,..., \delta_{D_{m}} — относительные погрешности измерений диаметров поясов, их значения берут из таблицы 1 настоящего стандарта;
D — диаметр цилиндрической части резервуара, вычисляемый по формуле (Д.22);
L — длина цилиндрической части резервуара, вычисляемая по формулам (Д.18) или (Д.19), (Д.20) или (Д.21);
\delta_{\eta} = \frac{\Delta\eta}{\eta} \cdot 100 ,
где \Delta_{\eta} — абсолютная погрешность измерений степени наклона резервуара, вычисляемая по формуле
\Delta_{\eta} = \frac{1}{L_{\text{р}}} [\sqrt{\Delta h_{1}^{2} + \Delta h_{2}^{2}} + (h_{1} - h_{2}) \frac{\Delta L_{\text{р}}}{L_{\text{р}}}] ,
где L_{\text{р}} — расстояние между водомерными трубками или линейками;
h_{1} , h_{2} — средние арифметические значения показаний водомерных трубок или линеек;
\Delta L_{\text{р}} — абсолютная погрешность измерения L_{\text{р}} , вычисляемая в соответствии с ГОСТ 7502 по формуле
\Delta L_{\text{р}} = + / - [0,3 + 0,15(L_{\text{р}} - 1)] ;
величину \eta вычисляют по формуле (Д.1);
где \Delta L — абсолютная погрешность измерения длины цилиндрической части резервуара, вычисляемая по формуле
\Delta L = \sqrt{(0,01\delta_{l})^{2}(l_{1}^{2} + l_{2}^{2} + ,..., + l_{m}^{2})} , (Д.60б)
где \delta_{l} — относительная погрешность измерений длины пояса, %. Ее значение берут из таблицы 1 настоящего стандарта;
\delta_{l_{3}} = \frac{\Delta l_{3}}{l_{3}} \cdot 100 ,
где \Delta l_{3} — абсолютная погрешность измерений длины координаты точки измерений базовой высоты резервуара и уровня жидкости, значение ее берут из таблицы 1 настоящего стандарта;
\delta_{H_{\text{б}}} = \frac{\Delta H_{\text{б}}}{H_{\text{б}}} \cdot 100 ,
где \Delta H_{\text{б}} — абсолютная погрешность измерений базовой высоты резервуара, вычисляемая по формуле
\Delta H_{\text{б}} = + / - [0,3 + 0,15(H_{\text{б}} - 1)] .
Величины G_{1} , G_{2} , G_{3} , G_{4} , G_{5} вычисляют по формулам:
G_{1} = \frac{1}{\text{А}(\beta)} \cdot \sqrt{\frac{z}{1 - z}} \cdot \psi(\beta) ;
G_{2} = \frac{1}{\text{А}(\beta)} \cdot \frac{\eta(L - l_{3} - 2H_{\text{б}} \cdot \eta)}{\sqrt{z - z^{2}} \cdot D} \cdot \psi(\beta) ;
G_{3} = \frac{1}{\text{А}(\beta)} \cdot \frac{\eta}{\sqrt{z - z^{2}}} \cdot \frac{L}{D} \cdot \psi(\beta) ;
G_{4} = \frac{1}{\text{А}(\beta)} \cdot \frac{\eta}{\sqrt{z - z^{2}}} \cdot \frac{l_{3}}{D} \cdot \psi(\beta) ;
G_{5} = \frac{1}{\text{А}(\beta)} \cdot \frac{2 \cdot \eta}{\sqrt{z - z^{2}}} \cdot \frac{H_{\text{б}}}{D} \cdot \psi(\beta) ;
б) при уровнях выше уровня H_{\text{и}}\delta\prime_{v}\prime,% , вычисляют по формуле
\delta\prime_{v}\prime = \pm 1,1 \sqrt{\delta_{D}^{2}(3 + \theta_{1})^{2} + \delta_{\eta}^{2}(\theta_{2} - 1)^{2} + (\delta_{L} \cdot \theta_{3})^{2} + (\delta_{l_{3}} \cdot \theta_{4})^{2} + (\delta_{H_{\text{б}}} \cdot \theta_{5})^{2}} ,% . (Д.60в)
Величины \theta_{1} , \theta_{2} , \theta_{3} , \theta_{4} , \theta_{5} вычисляют по формулам:
\theta_{1} = \frac{1}{\text{А}(\alpha,\beta)} \cdot [\sqrt{\frac{y}{1 - y}} \cdot \psi(\alpha) - \sqrt{\frac{z}{1 - z}} \cdot \psi(\beta)] ;
\theta_{2} = \frac{1}{\text{А}(\alpha,\beta)} \cdot \frac{\eta \cdot (L - l_{3} - 2H_{\text{б}} \cdot \eta)}{D} [\frac{1}{\sqrt{y - y^{2}}} \cdot \psi(\alpha) - \frac{1}{\sqrt{z - z^{2}}} \cdot \psi(\beta)] ;
\theta_{3} = \frac{1}{\text{А}(\alpha,\beta)} \cdot \frac{L \cdot \eta}{D} \cdot [\frac{1}{\sqrt{y - y^{2}}} \cdot \psi(\alpha) - \frac{1}{\sqrt{z - z^{2}}} \cdot \psi(\beta)] ;
\theta_{4} = \frac{1}{\text{А}(\alpha,\beta)} \cdot \frac{l_{3} \cdot \eta}{D} \cdot [\frac{1}{\sqrt{y - y^{2}}} \cdot \psi(\alpha) - \frac{1}{\sqrt{z - z^{2}}} \cdot \psi(\beta)] ;
\theta_{5} = \frac{1}{\text{А}(\alpha,\beta)} \cdot \frac{2H_{\text{б}} \cdot \eta}{D} \cdot [\frac{1}{\sqrt{y - y^{2}}} \cdot \psi(\alpha) - \frac{1}{\sqrt{z - z^{2}}} \cdot \psi(\beta)] ;
\text{А}(\alpha,\beta) = (sin\beta - \frac{sin^{3}\beta}{3} - \beta \cdot cos\beta) - (sin\alpha - \frac{sin^{3}\alpha}{3} - \alpha \cdot cos\alpha) ;
\text{А}(\beta) = (sin\beta - \frac{sin^{3}\beta}{3} - \beta \cdot cos\beta) ; \text{А}(\alpha) = (sin\alpha - \frac{sin^{3}\alpha}{3} - \alpha \cdot cos\alpha) ;
\psi(\beta) = \beta \cdot sin\beta - sin^{2}\beta \cdot cos\beta ; \psi(\alpha) = \alpha \cdot sin\alpha - sin^{2}\alpha \cdot cos\alpha ;
\beta = arccos(1 - 2z) ; \alpha = arccos(1 - 2y) ;
z = \frac{L \cdot \eta + (H - H_{\text{и}}) \cdot \sqrt{1 + \eta^{2}}}{D} ; y = \frac{(H - H_{\text{и}}) \cdot \sqrt{1 + \eta^{2}}}{D} ,
H_{\text{и}} — исходный уровень наполнения резервуара, вычисляемый по формуле (Д.28) или (Д.28а).
1. При наличии измерительной трубы в формулах (Д.60), (Д.60в) значение базовой высоты H_{\text{б}} принимают равным нулю.
2. При вычислениях величин A(\alpha,\beta) , A(\alpha) , A(\beta) , \psi(\alpha,\beta) , \psi(\alpha) , \psi(\beta) , \beta , \alpha удерживают до одиннадцати значащих цифр»;
подпункт Д.9.5.2 исключить;
пункт Д.9.5 дополнить подпунктами — Д.9.5.3, Д.9.5.4:
«Д.9.5.3. Относительную погрешность определения вместимости ненаклоненного резервуара \delta_{v}^{*},% , вычисляют по формуле»
\delta_{v}^{*} = \pm \sqrt{\delta_{D}^{2}(2 - F)^{2} + \delta_{L}^{2}} , (Д.60г)
где \delta_{D} — относительная погрешность измерений диаметра резервуара, вычисляемая по формуле (Д.60а), %;
\delta_{L} — относительная погрешность измерений длины цилиндрической части резервуара, вычисляемая по формуле
где \Delta L — абсолютная погрешность, вычисляемая по формуле (Д.60б);
L — длина цилиндрической части резервуара, вычисляемая по формулам (Д.18) или (Д.19), (Д.20) или (Д.21).
Величину F вычисляют по формуле
F = \frac{1 - cos^{2}\alpha^{*} + sin^{2}\alpha}{\alpha^{*} - sin\alpha^{*} \cdot cos\alpha^{*}} \sqrt[*]{\frac{z^{*}}{1 - z^{*}}} . (Д.60д)
Величину \alpha^{*} вычисляют по формуле
\alpha^{*} = arccos(1 - 2z^{*}) ,
где H — уровень наполнения резервуара;
D — диаметр резервуара, вычисляемый по формуле (Д.60а).
Примечание. При вычислении числителя и знаменателя формулы (Д.60д) и величины \alpha^{*} удерживают до одиннадцати значащих цифр.
Д.9.5.4. Результаты вычислений по формулам (Д.60) и (Д.60в) или по формуле (Д.60г) вносят в таблицу Е.2 журнала, форма которого приведена в приложении Е»;
приложение Д дополнить пунктами — Д.11, Д.11.1, Д.11.2:
«Д.11. Вычисление уровня, соответствующего высоте „мертвой“ полости наземных резервуаров»
Д.11.1. Уровень жидкости, соответствующий высоте «мертвой» полости резервуара H_{\text{м}.\text{п}}^{\text{н}} , при расположении приемно-раздаточного патрубка ближе к поднятому (в результате наклона резервуара) концу резервуара:
(H_{\text{м}.\text{п}}^{\text{н}})_{1} = H_{\text{и}} + \frac{h_{\text{м}}\prime_{.\text{п}}}{\sqrt{1 + \eta^{2}}} , (Д.62)
где H_{\text{и}} — исходный уровень, вычисляемый по формуле (Д.28), мм;
\eta — степень наклона резервуара, вычисляемая по формуле (Д.1);
(H_{\text{м}.\text{п}}^{\text{н}})_{2} = h_{\text{м}}\prime_{.\text{п}} + l_{3} \cdot \eta , (Д.63)
где l_{3} — координата точки изменения базовой высоты и уровня жидкости в резервуаре (рисунок А.10), мм;
Д.11.2. Уровень жидкости, соответствующий высоте «мертвой» полости резервуара H_{\text{м}.\text{п}} , при расположении приемно-раздаточного патрубка ближе к опущенному (в результате наклона резервуара) концу резервуара:
а) в случае выполнения условия:
[(L - l_{3}) \cdot \eta - H_{\text{б}} \cdot \frac{\eta^{2}}{\sqrt{1 + \eta^{2}}}] \leq h_{\text{м}}\prime_{.\text{п}} ;
и отсутствия измерительной трубы (H_{\text{м}.\text{п}}^{\text{н}})_{3} вычисляют по формуле
(H_{\text{м}.\text{п}}^{\text{н}})_{3} = H_{\text{и}} + \frac{\eta}{\sqrt{1 + \eta^{2}}} (\frac{h_{\text{м}}\prime_{.\text{п}}}{\eta} - L) , (Д.64)
б) в случае выполнения условия:
(L - l_{3}) \cdot \eta \leq h_{\text{м}}\prime_{.\text{п}}
(H_{\text{м}.\text{п}}^{\text{н}})_{4} = h_{\text{м}}\prime_{.\text{п}} - (L - l_{3})\eta ; (Д.65)
в) в случае выполнения условий:
[(L - l_{3}) \cdot \eta - H_{\text{б}} \cdot \frac{\eta^{2}}{\sqrt{1 + \eta^{2}}}]>h_{\text{м}}\prime_{.\text{п}} ,
(L - l_{3}) \cdot \eta>h_{\text{м}}\prime_{.\text{п}}
уровень, соответствующий высоте «мертвой» полости резервуара (H_{\text{м}.\text{п}}^{\text{н}})_{5} , невозможно определить».
Приложение Ж. Пункт Ж.1.1. Формулу (Ж.2) изложить в новой редакции:
(T_{\text{м}})_{j} = \frac{n(T_{1\text{ср}}^{\text{м}})_{j} + m(T_{2\text{ср}}^{\text{м}})_{j} + ,..., + \text{л}(T_{\text{Кср}}^{\text{м}})_{j}}{n + m + ,...,\text{л}} (Ж.2);
пункт Ж.2.1 дополнить перечислением — в) (перед экспликацией):
«в) с непосредственным отсчетом объема жидкости для счетчика жидкости со сдвигом дозирования в дм3:»
экспликацию после абзаца «К — коэффициент преобразования счетчика жидкости, имп./дм3;» дополнить абзацем:
« K_{\text{с}} — поправочный коэффициент.»;
дополнить абзацем:
«Его значение для счетчика жидкости со сдвигом дозирования и проскоком вычисляют по формуле»
K_{\text{с}} = (1 + 0005\text{С }) ,
пункт Ж.3. В условиях |(T_{\text{ст}}^{\text{м}})_{j} - 20| \leq 2^{\circ}C и |(T_{\text{ст}}^{\text{м}})_{j} - 20| \leq 0,5^{\circ}C заменить значения: 2 на 10; 0,5 на 10;
приложение Ж дополнить пунктом — Ж.5:
«Ж.5. Вычисление уровня, соответствующего высоте „мертвой“ полости подземных резервуаров»
Ж.5.1. Уровень жидкости, соответствующий высоте «мертвой» полости резервуара (H_{\text{м}.\text{п}}^{\text{п}})_{1} , при расположении расходной трубы ближе к поднятому (в результате наклона резервуара) краю резервуара вычисляют по формуле
(H_{\text{м}.\text{п}}^{\text{п}})_{1} = h_{\text{м}}\prime\prime_{.\text{п}} + (l_{3}\prime - l_{\text{рт}}) \cdot \eta ,
где l_{3}\prime — расстояние между измерительной трубой и поднятым краем цилиндрической части резервуара (рисунок А.12);
l_{\text{рт}} — расстояние между расходной трубой и поднятым краем цилиндрической части резервуара.
Ж.5.2. Уровень жидкости, соответствующий высоте «мертвой» полости резервуара, при расположении расходной трубы ближе к опущенному (в результате наклона резервуара) краю резервуара:
h_{\text{м}}\prime\prime_{.\text{п}} \geq (L_{\text{рт}} - l_{3}\prime) \cdot \eta
уровень жидкости, соответствующий высоте «мертвой» полости (H_{\text{м}.\text{п}}^{\text{п}})_{2} , вычисляют по формуле
(H_{\text{м}.\text{п}}^{\text{п}})_{2} = h_{\text{м}}\prime\prime_{.\text{п}} - (l_{3} - l_{\text{рт}}) \cdot \eta ;
б) в случае выполнения условия:
h_{\text{м}}\prime\prime_{.\text{п}}<(L_{\text{рт}} - l_{3}\prime) \cdot \eta
уровень жидкости, соответствующий высоте «мертвой» полости (H_{\text{м}.\text{п}}^{\text{п}})_{3} , невозможно определить,
где п — обозначение, соответствующее слову «подземный»;
l_{\text{рт}} — расстояние между расходной трубой и поднятым краем цилиндрической части резервуара;
l_{3}\prime — расстояние между измерительной трубой и поднятым краем цилиндрической части резервуара (рисунок А.12)».
Приложение К. Пункты К.2, К.3, К.4, К.8, К.15 исключить;
пункт К.9 дополнить словами: «Комплектность оборудования резервуара должна соответствовать утвержденному проекту»;
пункт К.18. Исключить слова: «Резервуары подлежат первичной и периодической поверкам»;
приложение К дополнить пунктом — К.19 и сноской:
«К.19. Техническая документация вновь изготавливаемого резервуара подлежит экспертизе в части выполнения требований метрологического обеспечения в установленном порядке <1>»;
«<1> На территории Российской Федерации экспертизу проводит ФГУП „ВНИИР“ ГНМЦ или другой ГНМЦ по специализации».
Приложение Л. Пункт Л.1 после слов «градуировочной таблицы» дополнить знаком сноски: <1>;
дополнить сноской:
«<1> Форма титульного листа градуировочной таблицы не подлежит изменению»;
заменить обозначение и слово: « \text{Н}_{\text{и}} = ...\text{мм} » на « \text{Н}_{\text{м}.\text{п}} = ...\text{мм} »; «Поверители» на «Поверитель».
после слов «Погрешность определения вместимости» дополнить знаком сноски: <2>;
дополнить сноской:
«<2> Вычисляют по формуле (Д.60) или (Д.60а) при поверке резервуара геометрическим методом»;
пункт Л.2 после слов «градуировочной таблицы» дополнить знаком сноски: <3>;.
дополнить сноской:
«<3> Форма градуировочной таблицы не подлежит изменению».
Приложение М. Исключить слова: «Согласовано. Руководитель органа Государственной метрологической службы»; заменить слово: «комиссия» на «комиссия <2>»; дополнить сноской — <2>:
«<2> В состав комиссии должен быть включен специалист, прошедший курсы повышения квалификации по поверке и калибровке резервуаров и трубопроводов.»;
таблицу изложить в новой редакции:
дополнить абзацем (после таблицы):
«Относительное изменение базовой высоты резервуара \delta_{\text{б}},% , вычисляют по формуле»
\delta_{\text{б}} = \frac{(H_{\text{б}})_{\text{к}} - (H_{\text{б}})_{\text{п}}}{(H_{\text{б}})_{\text{п}}} \cdot 100 ,
где значения величин (H_{\text{б}})_{\text{к}} , (H_{\text{б}})_{\text{п}} приведены в графах 1 и 2 таблицы»;
вывод изложить в новой редакции:
«Вывод — требуется (не требуется) внеочередная поверка резервуара».
Приложение Н. Библиография. Позиция [3]. Заменить ссылку: МИ 1974-95 на МИ 1974-2004.
