Изменение № 1 ГОСТ 28622-2012 «Грунты. Метод лабораторного определения степени пучинистости»
(принято Протоколом Межгосударственного совета по стандартизации, метрологии и сертификации от 24.12.2021 № 146-П)
Примечание
Документ введен в действие на территории Российской Федерации с 01.09.2022 (Приказ Росстандарта от 29.12.2021 № 1874-ст).
Принято Протоколом Межгосударственного совета по стандартизации, метрологии и сертификации от 24 декабря 2021 г. № 146-П
ИЗМЕНЕНИЕ № 1 ГОСТ 28622-2012 «ГРУНТЫ. МЕТОД ЛАБОРАТОРНОГО ОПРЕДЕЛЕНИЯ СТЕПЕНИ ПУЧИНИСТОСТИ»
Принято Межгосударственным советом по стандартизации, метрологии и сертификации (протокол № 146-П от 24.12.2021)
Зарегистрировано Бюро по стандартам МГС № 16046
За принятие изменения проголосовали национальные органы по стандартизации следующих государств: AM, BY, KZ, KG, RU, UZ [коды альфа-2 по МК (ИСО 3166) 004]
Дату введения в действие настоящего изменения устанавливают указанные национальные органы по стандартизации <*>
<*> Дата введения в действие на территории Российской Федерации — 2022-09-01.
Предисловие. Пункт 1 изложить в новой редакции:
«1 РАЗРАБОТАН Акционерным обществом „Научно-исследовательский центр „Строительство“ (АО „НИЦ „Строительство“) — Научно-исследовательский, проектно-изыскательский и конструкторско-технологический институт оснований и подземных сооружений (НИИОСП) им. Н.М. Герсеванова, Обществом с ограниченной ответственностью „Геоиннотех МГУ“ (ООО „Геоиннотех МГУ“)».
Содержание. Наименования разделов 5 и 6 изложить в новой редакции:
«5 Оборудование и приборы ...........................»
6 Подготовка образцов грунта ......................».
Приложение Б. Заменить слово: «(рекомендуемое)» на «(обязательное)».
Раздел 1 изложить в новой редакции:
Настоящий стандарт распространяется на глинистые, крупнообломочные (с содержанием глинистого заполнителя более 10% общей массы), песчаные органические и органоминеральные, засоленные и техногенные грунты, кроме просадочных, и устанавливает метод лабораторного определения степени их пучинистости при исследованиях грунтов для инженерного освоения районов распространения многолетне-мерзлых и сезонно-мерзлых грунтов».
Раздел 2. Исключить ссылку: «ГОСТ 12248 Грунты. Методы лабораторного определения характеристик прочности и деформируемости»;
дополнить ссылками:
«ГОСТ 12536 Грунты. Методы лабораторного определения гранулометрического (зернового) и микроагрегатного состава»
ГОСТ 25100 Грунты. Классификация
ГОСТ 30416 Грунты. Лабораторные испытания. Общие положения
ГОСТ ISO/IEC 17025-2019 Общие требования к компетентности испытательных и калибровочных лабораторий».
Раздел 3. Заменить слова: «и определения» на «с соответствующими определениями».
Пункт 3.1. Исключить слово: «Внутриобъемное».
Пункт 3.2 дополнить словами: «, определяемый по относительной деформации морозного пучения образца грунта».
Пункт 3.3. Термин дополнить обозначением: « \epsilon_{fh} ».
Раздел 3 дополнить пунктом 3.4:
«3.4 природное давление: Давление, равное напряжению от собственного веса грунта на глубине отбора образца».
Раздел 4. Пункт 4.1. Заменить слово: «установках» на «устройствах»;
после слов «влажностном режимах» дополнить словами: «с возможностью внешнего массообмена в условиях компрессии»;
дополнить словами: «Степень пучинистости грунта определяют по ГОСТ 25100 в зависимости от относительной деформации морозного пучения образца грунта \epsilon_{fh} ».
Пункт 4.2 изложить в новой редакции:
«4.2 Общие требования к лабораторным испытаниям грунтов, оборудованию и приборам, лабораторным помещениям, способам изготовления образцов, погрешностям при проведении измерений — в соответствии с ГОСТ 30416»;
таблицу 1 исключить.
Пункт 4.6 изложить в новой редакции:
«4.6 Для испытуемых грунтов должны быть определены следующие физические характеристики: влажность, плотность, плотность частиц (см. ГОСТ 5180), гранулометрический и микроагрегатный составы грунтов (см. ГОСТ 12536) (при необходимости), а также должны быть вычислены коэффициенты пористости и водонасыщения, показатель влажности на границе текучести и раскатывания, число пластичности и показатель текучести».
Раздел 4 дополнить пунктами 4.7 — 4.9:
«4.7 В процессе испытаний ведут журнал, форма которого приведена в приложении А, а при автоматизации процесса данные испытаний сохраняют в памяти компьютера.»
4.8 Результаты испытаний грунта заносят в протокол испытаний по ГОСТ ISO/IEC 17025-2019 (пункты 7.8.1 - 7.8.3). В протоколе испытаний указывают:
- идентификацию образца (номер испытания, номер буровой скважины, номер пробы, глубину отбора и т.п.);
- метод подготовки образца (ненарушенного или нарушенного сложения);
- температуру испытаний;
- размеры образца;
- физические характеристики грунта;
- режим нагружения;
- числовое значение полученных результатов.
В протоколе испытаний, при необходимости, отмечают характерные особенности образца грунта (текстура, слоистость, наличие включений и т.п.).
4.9 Температура «холодного» торца образца должна быть установлена ниже температуры начала замерзания грунта на минус (4 +/- 0,2) °C. Температура «теплого» торца образца должна составлять (1,0 +/- 0,2) °C.
Примечание - Допускается температуру испытаний принимать, исходя из температурных и грунтовых условий исследуемой площадки. Задаваемая температура должна обеспечить скорость перемещения фронта промерзания аналогично природным условиям».
Разделы 5 и 6 изложить в новой редакции:
5.1 В состав устройства для определения относительной деформации морозного пучения должны входить:
- устройство для создания, поддержания и контроля заданных температурных условий промораживания образца грунта [охлаждающий циркуляционный термостат и (или) холодильная камера и т.п.];
- устройство для измерения температуры образца грунта (термодатчики, прибор для измерений температуры и т.п.);
- механизм для вертикального нагружения образца грунта (рычажный, гидравлический, пневматический, электромеханический и т.п.);
- устройство для измерения вертикальных деформаций образца грунта (индикатор часового типа, датчик положения, прибор для автоматической записи деформаций, штангенциркуль и т.п.);
- емкость с водой, заполненная капиллярно-пористым материалом, или система подачи воды к образцу со стороны «теплого» торца;
- устройство, обеспечивающее поддержание положительной температуры воды в емкости (тэн, термодатчик, терморегулятор и т.п.);
- обойма для образца грунта;
- теплоизоляционный кожух.
Схема установки для определения степени пучинистости грунта приведена в приложении Б.
Примечание — Допускается применять другие установки, позволяющие проводить испытания с обеспечением задания вертикальной нагрузки, замера деформаций и температуры с точностью, соответствующей ГОСТ 30416.
5.2 Конструкция установки для определения степени пучинистости грунта должна обеспечивать:
- одностороннее промораживание образца грунта с принятым температурным режимом;
- возможность вертикального нагружения образца грунта природным давлением, равным давлению от собственного веса грунта на горизонте отбора образца и (или) предполагаемому давлению от сооружения на заданной глубине;
- термическое сопротивление обоймы для грунта или теплоизоляционного кожуха не менее 0,8 м2 К/Дж должно обеспечивать промораживание грунта в вертикальном направлении;
- поддержание положительной температуры воды в емкости.
5.3 Измерительные устройства должны обеспечивать:
- измерение вертикальной деформации образца грунта с погрешностью не более 0,1 мм;
- измерение температуры образца грунта с погрешностью не более 0,2 °C.
5.4 Внутренний диаметр обоймы цилиндрической формы для образца грунта должен быть не менее 100 мм, а высота — не менее 150 мм. При этом высота образца должна быть не меньше его диаметра. Внутренняя поверхность обоймы должна быть гладкой, гидрофобной и обладать антифрикционными свойствами. Прочность обоймы на разрыв от внутреннего бокового давления должна быть не менее 0,1 МПа.
5.5 В качестве капиллярно-пористого материала в емкости обоймы может быть использован мелкозернистый песок, мелкозернистый карборунд и т.п. без примеси солей и с содержанием пылевато-глинистой фракции менее 5%. Высота слоя капиллярно-пористого материала должна составлять 50 мм или 1/3 высоты образца при отсутствии внешнего напорного водопритока.
6.1 Отбор, упаковка, транспортирование и хранение монолитов и образцов грунта нарушенного сложения должны проводиться в соответствии с требованиями ГОСТ 12071.
6.2 В случае отбора грунта в мерзлом состоянии его предварительно оттаивают под природным давлением, равным давлению от собственного веса грунта на глубине отбора монолита.
6.3 Размер крупноблочных включений в образце не должен превышать 1/5 диаметра образца.
6.4 Образец грунта ненарушенного сложения вырезают из монолитов с помощью металлической формы, внутренние размеры которой соответствуют размерам образца грунта, методом режущего кольца, приведенным в ГОСТ 5180. С помощью приспособления для выдавливания образец грунта извлекают из формы и помещают в обойму устройства для испытаний. Неровности поверхности образца крупнообломочного грунта заполняют материалом заполнителя того же грунта.
6.5 Образец грунта нарушенного сложения с заданными значениями плотности и влажности приготавливают в обойме методом послойного трамбования или уплотняют под прессом. Внутреннюю поверхность обоймы смазывают тонким слоем технического вазелина или покрывают слоем антифрикционного материала (например, полиэтиленовой или фторопластовой пленкой). Обойму помещают вместе с грунтом в устройство для испытаний.
6.6 Торцевые поверхности образцов должны быть плоскими и параллельными между собой».
Раздел 7. Пункт 7.1. Первый абзац изложить в новой редакции:
«7.1 Образец грунта в обойме помещают в испытательное устройство на капиллярно-пористый материал, насыщенный водой, и проводят следующие операции:»;
второе перечисление. Заменить слово: «прибор» на «устройство»;
третье и четвертое перечисления изложить в новой редакции;
«- заполняют емкость с капиллярно-пористым материалом водой, подключают систему непрерывного подтока воды к „теплому“ торцу образца;»
пятое перечисление. Заменить ссылку: «6.2» на «5.2»;
шестое перечисление. Заменить слово: «приборов» на «измерительных устройств».
Пункт 7.2. Заменить слова: «Установку» на «Устройство»; «В дальнейшем температуру в камере или термостате понижают» на «Включают устройство для создания, поддержания и контроля заданных температурных условий промораживания образца грунта согласно 4.9».
Пункт 7.3 исключить.
Пункт 7.4 изложить в новой редакции:
«7.4 В ходе испытания два раза в сутки (например, в начале и в конце рабочего дня) снимают показания устройств для измерения вертикальной деформации и температуры внутри образца, температуры „теплого“ и „холодного“ торцов образца»;
примечание. Заменить значение: «12 ч» на «8 ч».
Пункт 7.5. Заменить слова: «воды в поддоне» на «теплого» и «холодного» торцов образца».
Пункты 7.6, 7.7 изложить в новой редакции:
«7.6 Испытание прекращают при промораживании образца грунта до глубины 2/3 высоты образца. Допускается промораживание на большую глубину, вплоть до полного промораживания образца.»
7.7 После окончания испытания образец грунта извлекают из обоймы, измеряют фактическую толщину промерзшего слоя, при необходимости описывают его криогенную текстуру или делают фотофиксацию».
Раздел 8. Пояснительные данные к формуле (1). Заменить слова: «di — фактическая толщина промерзшего слоя образца грунта, мм» на «di — толщина промерзшего слоя образца грунта за вычетом hf, мм».
Приложение Б. Заменить слово: «(рекомендуемое)» на «(обязательное)».

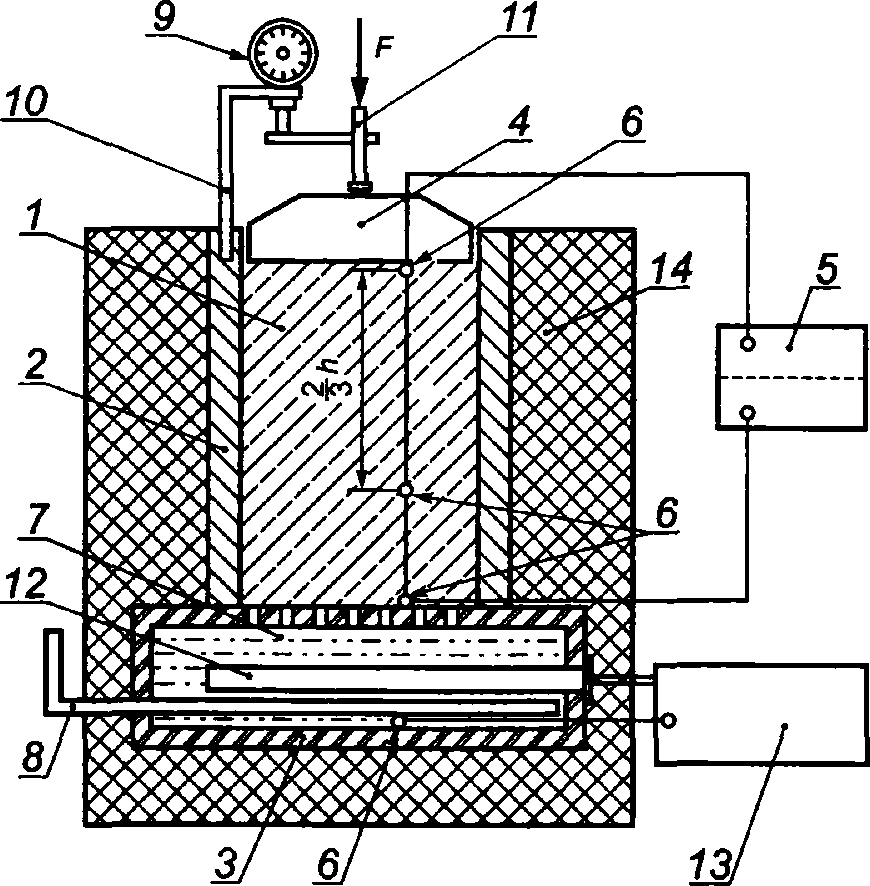

Рисунок Б.1 изложить в новой редакции:
поясняющие данные. Позиция 3. Заменить слово: «поддон» на «емкость».
