Изменение № 1 ГОСТ 28487-2018 «Соединения резьбовые упорные с замковой резьбой элементов бурильных колонн. Общие технические требования»

№ ГОСТ 28487-2018Действующий акт

(принято Протоколом Межгосударственного совета по стандартизации, метрологии и сертификации от 31.03.2025 № 183-П)

Примечание

Документ введен в действие на территории Российской Федерации с 01.07.2025 (Приказ Росстандарта от 11.04.2025 № 284-ст).

Принято Протоколом Межгосударственного совета по стандартизации, метрологии и сертификации от 31 марта 2025 г. № 183-П

ИЗМЕНЕНИЕ № 1 ГОСТ 28487-2018 «СОЕДИНЕНИЯ РЕЗЬБОВЫЕ УПОРНЫЕ С ЗАМКОВОЙ РЕЗЬБОЙ ЭЛЕМЕНТОВ БУРИЛЬНЫХ КОЛОНН. ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ»

МКС 21.040

Принято Межгосударственным советом по стандартизации, метрологии и сертификации (протокол № 183-П от 31.03.2025)

Зарегистрировано Бюро по стандартам МГС № 17887

За принятие изменения проголосовали национальные органы по стандартизации следующих государств: AM, BY, KG, KZ, RU, TJ, UZ [коды альфа-2 по МК (ИСО 3166) 004]

Дату введения в действие настоящего изменения устанавливают указанные национальные органы по стандартизации <*>

<*> Дата введения в действие на территории Российской Федерации — 2025-07-01.

Предисловие. Сведения о стандарте. После пункта 6 изложить в новой редакции:

«Информация о введении в действие (прекращении действия) настоящего стандарта и изменений к нему на территории указанных выше государств публикуется в указателях национальных стандартов, издаваемых в этих государствах, а также в сети Интернет на сайтах соответствующих национальных органов по стандартизации.»

В случае пересмотра, изменения или отмены настоящего стандарта соответствующая информация будет опубликована на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации в каталоге «Межгосударственные стандарты».

Раздел 1. Примечание. Заменить ссылку: «[2]» на «ГОСТ 34438.2».

Раздел 2 дополнить ссылкой:

«ГОСТ 34438.2 Трубы бурильные и другие элементы бурильных колонн в нефтяной и газовой промышленности. Часть 2. Основные параметры и контроль резьбовых упорных соединений. Общие технические требования»;

примечание изложить в новой редакции:

«Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов и классификаторов на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации (www.easc.by) или по указателям национальных стандартов, издаваемым в государствах, указанных в предисловии, или на официальных сайтах соответствующих национальных органов по стандартизации. Если на документ дана недатированная ссылка, то следует использовать документ, действующий на текущий момент, с учетом всех внесенных в него изменений. Если заменен ссылочный документ, на который дана датированная ссылка, то следует использовать указанную версию этого документа. Если после принятия настоящего стандарта в ссылочный документ, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение применяется без учета данного изменения. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку».

Подраздел 5.1. Первый абзац. После слов «на рисунке 1,» исключить слово: «или»;

после слов «на рисунке 2» дополнить словами: «, форму профиля V-21/17, показанную на рисунке 2а»;

подраздел 5.1 дополнить рисунком 2а:

«»

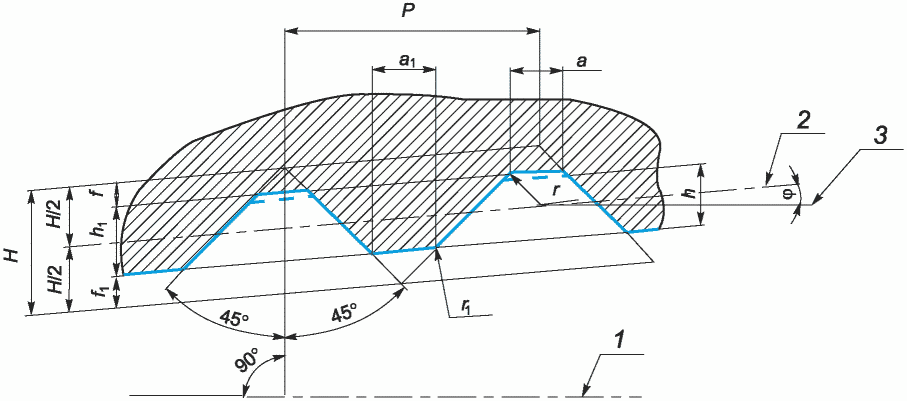

рис. 1

а — Профиль резьбы муфтового конца

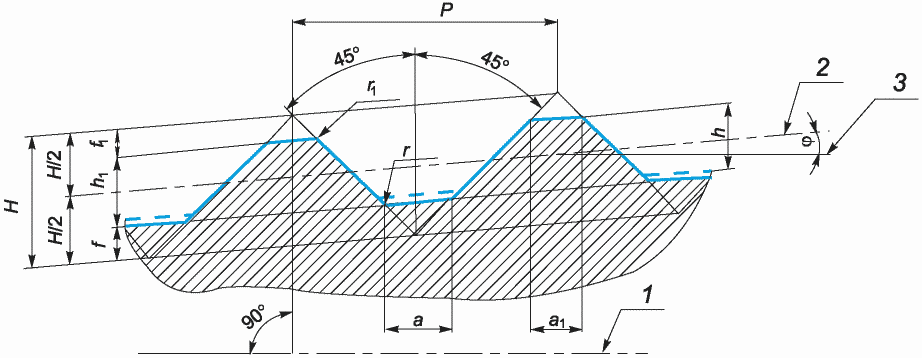

рис. 2

б — Профиль резьбы ниппельного конца

1 — ось резьбы; 2 — линия среднего диаметра резьбы; 3 — линия, параллельная оси резьбы; \phi — угол уклона резьбы; a — ширина впадин резьбы; a1 — ширина вершин резьбы; f — срез впадин резьбы; f1 — срез вершин резьбы; H — высота исходного треугольника профиля резьбы; h — рабочая высота профиля резьбы; h1 — высота профиля резьбы; P — шаг резьбы; r — радиус скруглений впадин резьбы; r1 — радиус скруглений вершин резьбы

Рисунок 2а — Форма профиля резьбы V-21/17».

таблицы 1 - 3 изложить в новой редакции:

«Таблица 1»

Геометрические параметры профиля резьбы

Размеры в миллиметрах

Наименование показателя	Значение показателя							Предельное отклонение
Форма профиля резьбы	I	II	III	IV	V	VI	V-21/17 <1>	-
Число витков резьбы n <2> на длине 25,4 мм	5	4	4	4	4	6	3	-
Шаг резьбы P	5,080	6,350	6,350	6,350	6,350	4,233	8,4667	См. таблицу 2
Конусность резьбы K <3>, мм/мм <4>	0,2500 (1:4)	0,2500 (1:4)	0,1667 (1:6)	0,1667 (1:6)	0,2500 (1:4)	0,1250 (1:8)	0,10416 (1:9,6)	См. таблицу 2
Угол уклона резьбы \phi <2>	7°7'30»	7°7'30»	4°45'48»	4°45'48»	7°7'30»	3°34'35»	2°58'53»	-
Высота исходного треугольника профиля резьбы H <2>	4,376	5,471	5,487	5,487	5,471	3,661	4,2218	-
Рабочая высота профиля резьбы h < 2>	2,626	3,283	3,293	2,633	2,625	1,242	2,0940	-
Высота профиля резьбы h1	2,993	3,742	3,755	3,095	3,083	1,420	2,2867	См. таблицу 3
Срез впадин резьбы f <2>	0,508	0,635	0,635	0,965	0,965	1,033	0,8712	-
Срез вершин резьбы f1 <2>	0,875	1,094	1,097	1,427	1,423	1,208	1,0639	-
Ширина впадин резьбы a <2>	-	-	-	-	-	1,194	1,7472	-
Ширина вершин резьбы a1 <2>	1,016	1,270	1,270	1,651	1,651	1,397	2,1336	-
Радиус скругления впадин резьбы r <2>	0,508	0,635	0,635	0,965	0,965	0,38	0,50	См. таблицу 3
Радиус скругления вершин резьбы r1 <2>	0,38	0,38	0,38	0,38	0,38	0,38	0,38	См. таблицу 3
<1> Для профиля V-21/17 цифры 21 и 17 означают ширину вершины резьбы и ширину впадины резьбы соответственно, округленные до двух знаков и умноженные на десять. <2> Геометрические параметры приведены для проектирования резьбообразующего инструмента и контролю не подвергаются. <3> Конусность резьбы с полным профилем по внутреннему и среднему диаметру резьбы муфтового конца и по наружному и среднему диаметру резьбы ниппельного конца. <4> В скобках указана конусность, выраженная в отношении чисел.

Таблица 2

Предельные отклонения шага и конусности резьбы

Обозначение резьбового соединения	Предельное отклонение
	шага резьбы P, мм		конусности резьбы K, мм/мм
	на длине 25,4 мм <1>	на всей длине резьбы с полным профилем	муфтового конца	ниппельного конца
Все, кроме З-81, З-81У и З-83	+/- 0,0500	+/- 0,1100	-0,0025	+0,0025
З-81, З-81У и З-83	+/- 0,0500	+/- 0,1100	-0,0025	+0,0025 -0,0005
<1> Предельные отклонения на длине 25,4 мм между любыми двумя витками резьбы с полным профилем. На длине между любыми двумя витками резьбы более 25,4 мм допускается увеличение предельных отклонений пропорционально увеличению длины, но не более предельных отклонений на всей длине резьбы с полным профилем.

Таблица 3

Предельные отклонения высоты профиля резьбы и радиусов скругления впадин и вершин резьбы

В миллиметрах

Шаг резьбы P	Предельное отклонение высоты профиля резьбы h1	Предельное отклонение радиуса скругления впадин резьбы r	Предельное отклонение радиуса скругления вершин резьбы r1
4,233	+0,040	-	+0,2
5,080	+0,080
6,350	+0,120
8,4667	+0,120	-0,1	-0,1

«.»

Пункт 5.2.1. Рисунки 3 а, б изложить в новой редакции:

«»

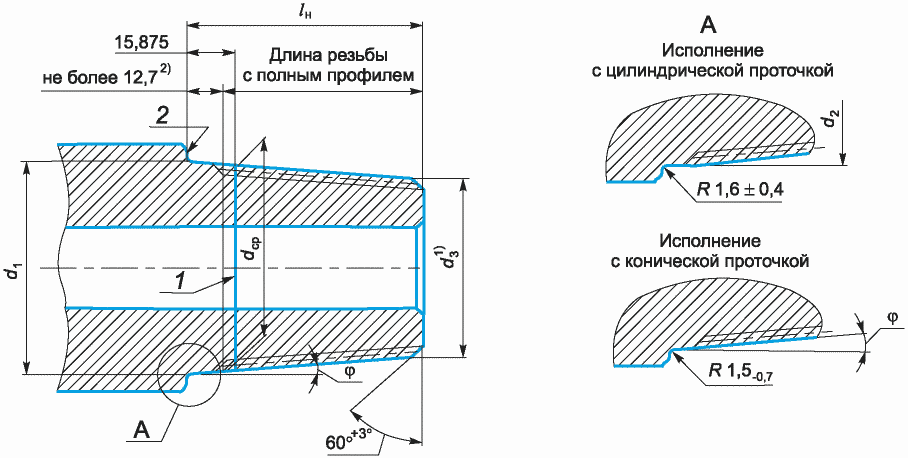

рис. 3

а — Ниппельный конец

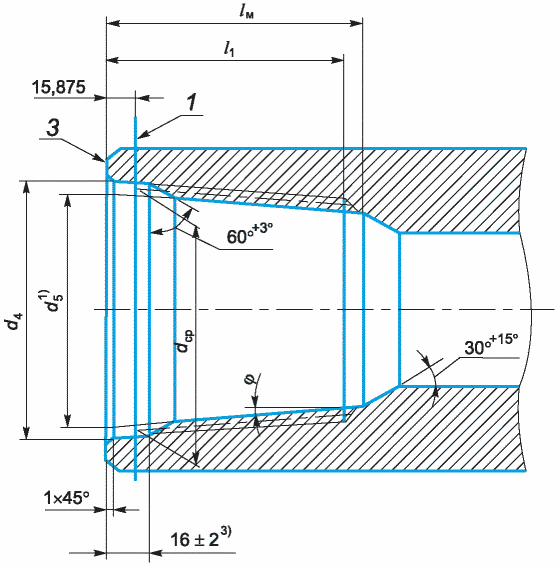

рис. 4

б — Муфтовый конец»;

пункт 5.2.1 дополнить рисунком 3 в:

«»

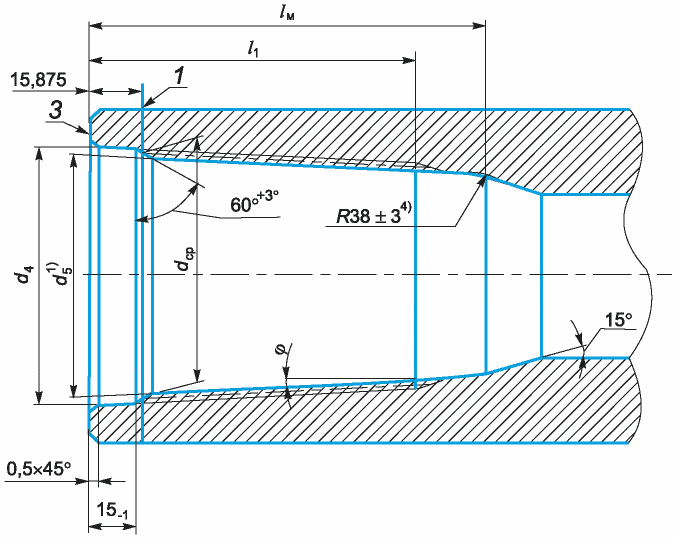

рис. 5

в — Муфтовый конец для формы профиля резьбы V-21/17

<1> Размер для справок.

<2> Для формы профилей резьбы I — V, для формы профиля резьбы VI — не более 10,2 мм.

<3> Для формы профилей резьбы I — V, для формы профиля резьбы VI — 11_{- 1,0}^{+ 2,0}\text{мм} .

<4> Размер обеспечивается инструментом»;

примечание 2 изложить в новой редакции:

«2 Заходные витки наружной и внутренней резьб должны быть притуплены до основания профиля или скошены под углом 60°+3°»;

дополнить примечанием 3:

«3 Средний диаметр резьбы в основной плоскости dср — размер для построения соединения»;

таблицу 4 изложить в новой редакции:

«Таблица 4»

Геометрические параметры резьбовых соединений

В миллиметрах

Обозначение резьбового соединения	Форма профиля резьбы	Средний диаметр резьбы в основной плоскости dср	Диаметр большего основания конуса ниппельного конца d1	Диаметр проточки ниппельного конца d2	Диаметр меньшего основания конуса ниппельного конца d3	Длина конуса ниппельного конца lн — 2,0	Диаметр конической расточки муфтового конца в плоскости торца d4	Внутренний диаметр резьбы муфтового конца в плоскости торца d5	Длина конуса муфтового конца l_{\text{м}}^{+ 9,0}	Минимальная длина резьбы с полным профилем муфтового конца l1, не менее
З-30	VI	27,000	30,226	-	25,48	38	30,6 +/- 0,6	27,74	54,0	41
З-35	VI	32,131	35,357	-	29,86	44	35,7 +/- 0,6	32,87	60,0	47
З-38	VI	35,331	38,557	-	33,06	44	38,9 +/- 0,6	36,07	60,0	47
З-44	VI	40,869	44,094	-	38,60	44	44,5 +/- 0,6	41,61	60,0	47
З-65	IV	59,817	65,100	61,9 +/- 0,4	52,43	76	66,7 +/- 0,6	59,83	92,0	79
З-66	I	60,080	66,680	63,9 +/- 0,4	47,68	76	68,3 +/- 0,6	61,42	92,0	79
З-73	IV	67,767	73,050	69,8 +/- 0,4	60,38	76	74,6 +/- 0,6	67,78	92,0	79
З-76	I	69,605	76,200	73,4 +/- 0,4	53,95	89	77,8 +/- 0,6	70,95	105,0	92
З-81	V-21/17	77,4446	81,192	79,8 +/- 0,2	73,38	75	82,2+ 0,4	77,004	89,0	79
З-81У	V-21/17	77,4446	81,192	79,8 +/- 0,2	70,775	100	82,2+0,4	77,004	154,0	104
З-83	V-21/17	80,2024	83,950	82,3 +/- 0,2	73,533	100	85,2+0,4	79,762	154,0	104
З-86	IV	80,848	86,13	82,9 +/- 0,4	71,29	89	87,7 +/- 0,6	80,86	105,0	92
З-88	I	82,293	88,89	86,1 +/- 0,4	65,14	95	90,5 +/- 0,6	83,64	111,0	98
З-94	IV	89,687	94,97	91,8 +/- 0,4	79,13	95	96,8 +/- 0,6	89,70	111,0	98
З-101	I	94,844	101,44	98,6 +/- 0,4	77,69	95	102,8 +/- 0,6	96,19	111,0	98
З-102	IV	96,723	102,00	98,8 +/- 0,4	85,00	102	103,6 +/- 0,6	96,74	118,0	105
З-108	IV	103,429	108,71	105,5 +/- 0,4	89,71	114	110,3 +/- 0,6	103,44	130,0	117
З-116	IV	111,173	116,45	113,3 +/- 0,4	97,45	114	118,0 +/- 0,6	111,19	130,0	117
З-117	I	110,868	117,46	114,7 +/- 0,4	90,46	108	119,1 +/- 0,6	112,21	124,0	111
З-118	IV	112,192	117,47	114,3 +/- 0,4	98,47	114	119,1 +/- 0,6	112,20	130,0	117
З-121	I	115,113	121,71	118,9 +/- 0,4	96,21	102	123,8 +/- 0,6	116,46	118,0	105
З-122	IV	117,500	122,78	119,6 +/- 0,4	103,78	114	124,6 +/- 0,6	117,51	130,0	117
З-133	IV	128,059	133,34	130,1 +/- 0,4	114,34	114	134,9 +/- 0,6	128,07	130,0	117
З-140	II	132,944	140,20	137,4 +/- 0,4	110,20	120	141,7 +/- 0,6	133,63	136,0	123
З-147	III	142,011	147,95	145,1 +/- 0,4	126,78	127	150,0 +/- 0,6	141,36	143,0	130
З-149	V	142,646	149,24	144,9 +/- 0,4	117,49	127	150,8 +/- 0,6	143,99	143,0	130
З-152	III	146,248	152,19	149,4 +/- 0,4	131,02	127	154,0 +/- 0,6	145,60	143,0	130
З-161	III	155,981	161,92	159,1 +/- 0,4	140,75	127	163,8 +/- 0,6	155,33	143,0	130
З-163	V	156,921	163,52	159,2 +/- 0,4	128,52	140	165,1 +/- 0,6	158,26	156,0	143
З-171	III	165,598	171,54	168,7 +/- 0,4	150,37	127	173,8 +/- 0,6	164,95	143,0	130
З-177	II	170,549	177,80	175,0 +/- 0,4	144,55	133	180,2 +/- 0,6	171,23	149,0	136
З-185	V	179,146	185,74	181,4 +/- 0,4	147,74	152	187,3 +/- 0,6	180,49	168,0	155
З-189	III	183,488	189,43	186,6 +/- 0,4	168,26	127	192,0 +/- 0,6	182,84	143,0	130
З-201	II	194,731	201,98	199,2 +/- 0,4	167,98	136	204,4 +/- 0,6	195,42	152,0	139
З-203	V	196,621	203,22	198,8 +/- 0,4	161,97	165	204,8 +/- 0,6	197,96	181,0	168

«.»

Подраздел 5.4. Первый абзац. Заменить значения: «от 0,01 до 0,02 мм,» на «от 6 до 21 мкм,».

Подраздел 5.5. Таблица 5. Примечание. Заменить ссылку: «[2]» на «ГОСТ 34438.2».

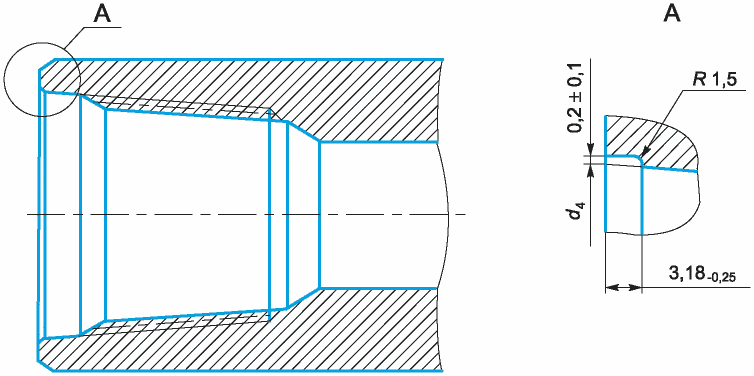

Подраздел 5.6. Рисунок 7 изложить в новой редакции:

«»

рис. 6

«.»

Пункт 6.2.2. Таблицу 6 дополнить строкой:

«»

V-21/17	5,99

«;»

таблицу 7 дополнить строкой:

«»

V-21/17	25,4344

«.»

Пункт 6.2.4. Таблицу 8 дополнить строкой:

«»

V-21/17	1,83

«;»

таблицу 9 дополнить строкой:

«»

V-21/17	2,284

«.»

Подраздел 6.3. Первый абзац. Заменить обозначения: «3-30, 3-35, 3-38 и 3-44» на «З-81, З-81У, З-83, З-116»;

подраздел 6.3 дополнить абзацем:

«Натяг резьбы муфтового конца для резьбовых соединений З-81, З-81У, З-83 должен быть равен 0-0,50 мм»;

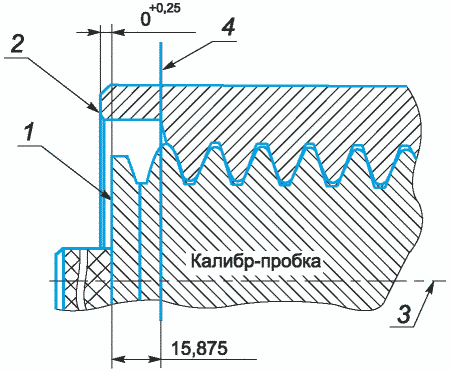

Пункт 6.4.2. Рисунок 13 изложить в новой редакции:

«»

рис. 7

1 — измерительная плоскость калибра-пробки; 2 — упорный торец; 3 — ось резьбы; 4 — основная плоскость».

Приложение А. Заменить ссылку: «[2]» на «ГОСТ 34438.2» (5 раз);

Таблица А.1. Дополнить строками:

«»

ГОСТ 28487	[1] и [2]
З-81	2 7/8 SL H90
З-81У	-
З-83	-
З-116	-

«.»

Элемент стандарта «Библиография». Позицию «[2]» исключить.
