Изменение № 1 ГОСТ 2.711-82 «Единая система конструкторской документации. Схема деления изделия на составные части»
(принято Протоколом Межгосударственного совета по стандартизации, метрологии и сертификации от 28.02.2006 № 23)
Примечание
Введен в действие на территории Российской Федерации с 1 сентября 2006 года с правом досрочного применения (Приказ Ростехрегулирования от 22.06.2006 № 117-ст).
от 28 февраля 2006 г. № 23
ИЗМЕНЕНИЕ № 1 ГОСТ 2.711-82 «ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ. СХЕМА ДЕЛЕНИЯ ИЗДЕЛИЯ НА СОСТАВНЫЕ ЧАСТИ»
Принято Межгосударственным советом по стандартизации, метрологии и сертификации по переписке (Протокол № 23 от 28.02.2006).
Зарегистрировано Бюро по стандартам МГС № 5313.
За принятие изменения проголосовали национальные органы по стандартизации следующих государств: AZ, AM, BY, KZ, KG, MD, RU, TJ, TM, UZ, UA коды альфа-2 по [МК (ИСО 3166) 004].
Дату введения в действие настоящего изменения устанавливают указанные национальные органы по стандартизации.
Пункт 1.3. Заменить слова: «на стадии» на «начиная со стадии»;
исключить слова: «по ГОСТ 2.201-80».
Пункт 1.4. Второй абзац. Исключить слова: «по ГОСТ 2.201-80»;
пятый абзац. Заменить слова: «представителем заказчика» на «представительством заказчика».
Пункт 1.6. Заменить слова: «представителем заказчика» на «представительством заказчика»;
после слов «составных частей» дополнить словами: «при выполнении в бумажной форме».
Пункт 1.8 после слова «обороны» дополнить словами: «выполняется в соответствии с техническим заданием».
Пункт 2.1 после слова «деления» дополнить словами: «выполненную в бумажной форме»;
исключить слова: «по форме 2», «по форме 2а»;
заменить ссылку: ГОСТ 2.104-68 на ГОСТ 2.104-2006;
«Схему деления в электронной форме выполняют на базе электронной структуры изделия и по аналогичным правилам».
Пункт 2.2. Первый абзац изложить в новой редакции:
«Данные об изделии и его составных частях при выполнении схемы деления в бумажной форме следует помещать в условные графические обозначения составных частей изделия»;
второй абзац после слов «Приложении 1» дополнить словами: «(черт. 1, черт. 2)»;
дополнить абзацем (после первого):
«При выполнении схемы деления в электронной форме условные графические обозначения следует использовать для обозначения составных частей изделия. Данные об изделии и его составных частях при их визуализации на экране ЭВМ следует размещать рядом с условными графическими обозначениями»;
последний абзац изложить в новой редакции:
«Информацию об изделии располагают:»
а) в условном графическом обозначении сверху вниз;
б) рядом с условным графическим обозначением слева направо в следующей последовательности: обозначение, наименование, индекс изделия и т.д.».
Пункт 2.3 после слова «линиями» изложить в новой редакции: «Линии следует заканчивать стрелками (см. пример на черт. 1 и в Приложении 2, черт. 1 и 2)»;
«При выполнении схемы деления в электронной форме допускается выполнять схему с детализируемыми далее соответственно уровням входимости составными частями изделия (см. пример в Приложении 2, черт. 3)».
Пункт 2.5 изложить в новой редакции:
«2.5. Если составная часть изделия оформлена отдельным документом, то при выполнении схемы деления в бумажной форме около соответствующего графического обозначения должна быть запись типа: см. АБВГ.ХХХХХХ.ХХХЕ1 (см. пример на черт. 2).»
При выполнении схемы деления в электронной форме при выборе соответствующего условного графического обозначения должен быть обеспечен переход на визуализацию документа, которым оформлена данная составная часть изделия».
Пункт 2.6. Заменить слова: «приводят в таблице» на «приводить в таблице».
Пункт 2.7. Заменить слова: «Пример» на «Примеры», «приведен» на «приведены».
Приложение 1 дополнить наименованием: «Условные графические обозначения»;
заменить слова: «Условные графические обозначения изделий и их составных частей» на «Пример условных графических обозначений изделий и их составных частей»;
чертеж дополнить подрисуночной подписью: «Черт. 1»;
приложение дополнить пунктами 1.1, 1.2 и чертежом 2:
«1.1. При выполнении схемы деления в электронной форме соответствующие графические обозначения должны иметь видимые размеры не менее 6 х 6 мм (высота х ширина).»

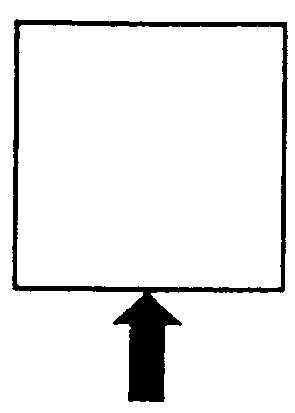

1.2. Если составная часть изделия оформлена отдельным документом, при выполнении схемы деления в электронной форме для соответствующего условного графического обозначения должно быть обеспечено различимое обозначение перехода на документ, которым оформлена данная составная часть изделия. В качестве обозначения рекомендуется использовать стрелку (см. черт. 2), располагаемую снизу условного графического обозначения.
которым оформлена составная часть изделия
Приложение 2. Наименование изложить в новой редакции: «Примеры оформления схемы деления структурной»;
графический пример. Основная надпись. Заменить слова: «Схема деления изделия на составные части» на «Схема деления структурная»;
дополнить наименованием и подрисуночной подписью: «Пример оформления схемы деления структурной в бумажной форме» и «Черт. 1»;

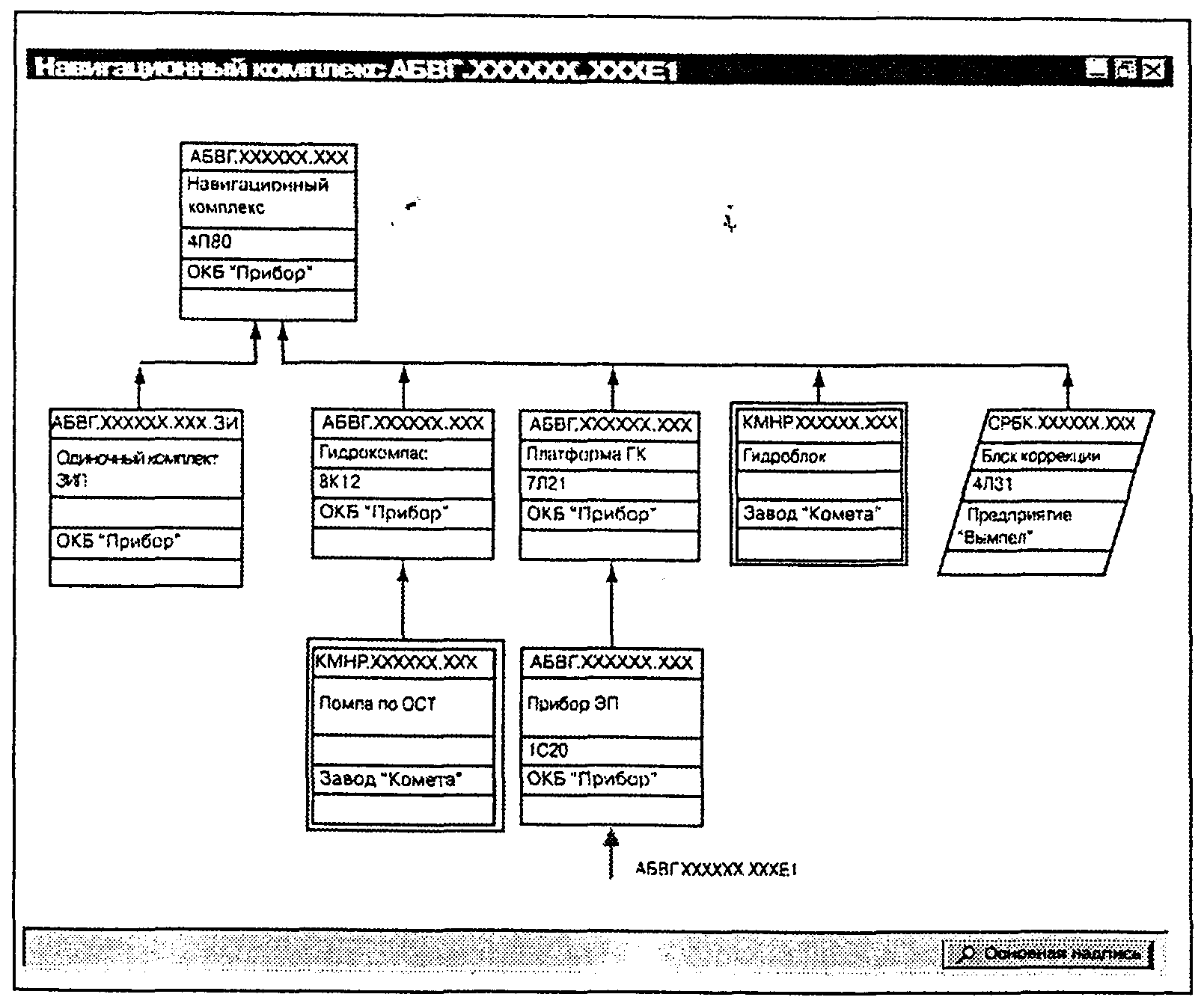

приложение дополнить чертежами — 2, 3 и примечаниями 1, 2:
в электронной форме

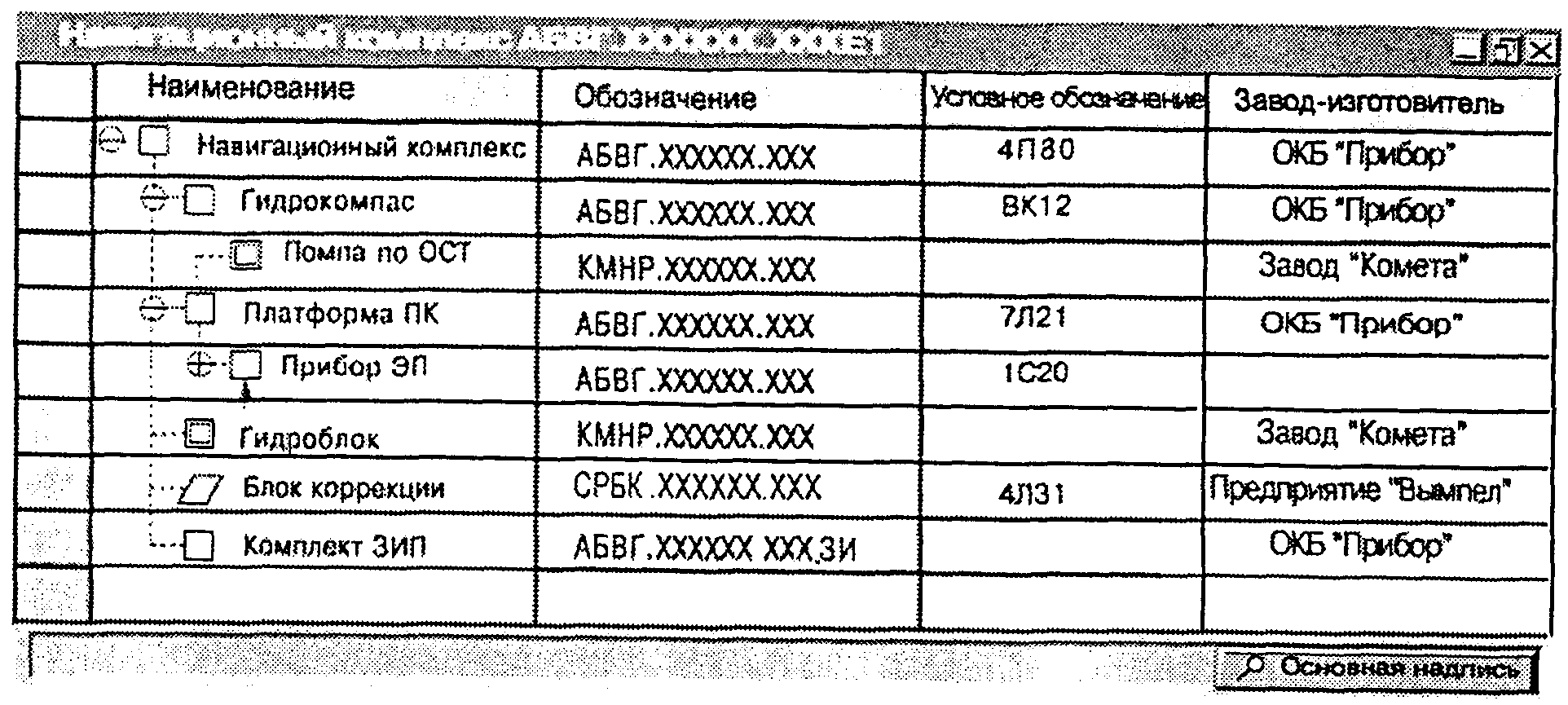

с детализируемыми далее соответственно уровням
входимости составными частями
Примечания. 1. На черт. 2 и 3 приведены примеры представления схемы деления структурной на экране ЭВМ.
2. В правой нижней части черт. 2 и 3 приведен пример оформления вызова данных основной надписи (ГОСТ 2.104-2006)».
