Изменение № 1 ГОСТ 13015-2012 «Изделия бетонные и железобетонные для строительства. Общие технические требования. Правила приемки, маркировки, транспортирования и хранения»

(принято Протоколом Межгосударственного совета по стандартизации, метрологии и сертификации от 27.12.2023 № 168-П)

от 27 декабря 2023 г. № 168-П

МКС 91.100.30

Принято Межгосударственным советом по стандартизации, метрологии и сертификации (протокол № 168-П от 27.12.2023)

Зарегистрировано Бюро по стандартам МГС № 17263

За принятие изменения проголосовали национальные органы по стандартизации следующих государств: AM, AZ, KG, RU, TJ, UZ [коды альфа-2 по МК (ИСО 3166) 004]

Дату введения в действие настоящего изменения устанавливают указанные национальные органы по стандартизации <*>

---

<*> Дата введения в действие на территории Российской Федерации — 2024-02-01.

Содержание. Исключить слово: «Библиография».

Раздел 1. Второй абзац изложить в новой редакции:

«Стандарт устанавливает общие технические требования к изделиям, правила приемки, маркировки, транспортирования и хранения, а также технические характеристики изделий».

Раздел 2 изложить в новой редакции:

«2 Нормативные ссылки»

В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:

ГОСТ 535 Прокат сортовой и фасонный из стали углеродистой обыкновенного качества. Общие технические условия

ГОСТ 7076 Материалы и изделия строительные. Метод определения теплопроводности и термического сопротивления при стационарном тепловом режиме

ГОСТ 7473 Смеси бетонные. Технические условия

ГОСТ 8829 Изделия строительные железобетонные и бетонные заводского изготовления. Методы испытаний нагружением. Правила оценки прочности, жесткости и трещиностойкости

ГОСТ 10060 Бетоны. Методы определения морозостойкости

ГОСТ 10180 Бетоны. Методы определения прочности по контрольным образцам

ГОСТ 12730.1 Бетоны. Методы определения плотности

ГОСТ 12730.2 Бетоны. Метод определения влажности

ГОСТ 12730.3 Бетоны. Метод определения водопоглощения

ГОСТ 12730.4 Бетоны. Методы определения параметров пористости

ГОСТ 12730.5 Бетоны. Методы определения водонепроницаемости

ГОСТ 13087 Бетоны. Методы определения истираемости

ГОСТ 14192 Маркировка грузов

ГОСТ 17623 Бетоны. Радиоизотопный метод определения средней плотности

ГОСТ 17624 Бетоны. Ультразвуковой метод определения прочности

ГОСТ 17625 Конструкции и изделия железобетонные. Радиационный метод определения толщины защитного слоя бетона, размеров и расположения арматуры

ГОСТ 18105 Бетоны. Правила контроля и оценки прочности

ГОСТ 20910 Бетоны жаростойкие. Технические условия

ГОСТ 22362 Конструкции железобетонные. Методы измерения силы натяжения арматуры

ГОСТ 22690 Бетоны. Определение прочности механическими методами неразрушающего контроля

ГОСТ 22904 Конструкции железобетонные. Магнитный метод определения толщины защитного слоя бетона и расположения арматуры

ГОСТ 23009 Конструкции и изделия бетонные и железобетонные сборные. Условные обозначения (марки)

ГОСТ 23279 Сетки арматурные сварные для железобетонных конструкций и изделий. Общие технические условия

ГОСТ 23858 Соединения сварные стыковые арматуры железобетонных конструкций. Ультразвуковые методы контроля качества. Правила приемки

ГОСТ 24297 Верификация закупленной продукции. Организация проведения и методы контроля

ГОСТ 25192 Бетоны. Классификация и общие технические требования

ГОСТ 25214 Бетон силикатный плотный. Технические условия

ГОСТ 25485 Бетоны ячеистые. Общие технические условия

ГОСТ 25820 Бетоны легкие. Технические условия

ГОСТ 25898 Материалы и изделия строительные. Методы определения паропроницаемости и сопротивления паропроницанию

ГОСТ 26633 Бетоны тяжелые и мелкозернистые. Технические условия

ГОСТ 27005 Бетоны легкие и ячеистые. Правила контроля средней плотности

ГОСТ 27006 Бетоны. Правила подбора состава

ГОСТ 27296 Здания и сооружения. Методы измерения звукоизоляции ограждающих конструкций

ГОСТ 27751 Надежность строительных конструкций и оснований. Основные положения

ГОСТ 28574 Защита от коррозии в строительстве. Конструкции бетонные и железобетонные. Методы испытаний адгезии защитных покрытий

ГОСТ 28575 Защита от коррозии в строительстве. Конструкции бетонные и железобетонные. Испытания паропроницаемости защитных покрытий

ГОСТ 30108 Материалы и изделия строительные. Определение удельной эффективной активности естественных радионуклидов

ГОСТ 30247.1 Конструкции строительные. Методы испытаний на огнестойкость. Несущие и ограждающие конструкции

ГОСТ 30403 Конструкции строительные. Метод испытания на пожарную опасность

ГОСТ 31384 Защита бетонных и железобетонных конструкций от коррозии. Общие технические требования

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов (и классификаторов) на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации (www.easc.by) или по указателям национальных стандартов, издаваемым в государствах, указанных в предисловии, или на официальных сайтах соответствующих национальных органов по стандартизации. Если на документ дана недатированная ссылка, то следует использовать документ, действующий на текущий момент, с учетом всех внесенных в него изменений. Если заменен ссылочный документ, на который дана датированная ссылка, то следует использовать указанную версию этого документа. Если после принятия настоящего стандарта в ссылочный документ, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение применяется без учета данного изменения. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку».

Раздел 3 дополнить пунктом 3.13:

«3.13»

верификация: Подтверждение посредством представления объективных свидетельств того, что установленные требования были выполнены. Адаптировано из ГОСТ ISO 9000-2011, [пункт 3.8.4]

«.»

Раздел 4 дополнить пунктом 4.4:

«4.4 Несущую способность конкретного изделия (зависит от класса арматуры, вида и класса бетона) определяют при разработке проекта здания (сооружения) по действующим нормативным документам».

Раздел 5. Пункт 5.4.2. Заменить ссылку: «по ГОСТ 21779» на «по нормативным документам <*>, действующим на территории государства — участника Соглашения, принявшего настоящий стандарт»;

дополнить сноской «<*>»:

«--------------------------------»

<*> В Российской Федерации действуют ГОСТ Р 58939-2020 «Система обеспечения точности геометрических параметров в строительстве. Правила выполнения измерений. Элементы заводского изготовления», ГОСТ Р 58941-2020 «Система обеспечения точности геометрических параметров в строительстве. Правила выполнения измерений. Общие положения».

Пункт 5.6.1 изложить в новой редакции:

«5.6.1 Номинальные значения характеристик свойств бетона изделий (классы, марки и другие показатели), устанавливаемые в стандартах и рабочей документации, должны соответствовать предусмотренным в следующих стандартах: для тяжелого и мелкозернистого бетона - ГОСТ 26633, для легких бетонов - ГОСТ 25820, для ячеистых бетонов - ГОСТ 25485, для плотного силикатного бетона - ГОСТ 25214, для жаростойкого бетона - ГОСТ 20910. Номинальные значения характеристик химически стойкого бетона должны соответствовать значениям, предусмотренным в нормативных документах <*>, действующих на территории государства — участника Соглашения, принявшего настоящий стандарт.»

Правила подбора состава бетона принимают по ГОСТ 27006«;»

дополнить сноской «<*>»:

«--------------------------------»

<*> В Российской Федерации действует ГОСТ Р 58895-2020 «Бетоны химически стойкие. Технические условия».

Пункт 5.6.2 изложить в новой редакции:

«5.6.2 Для железобетонных изделий без предварительно напряженной арматуры следует применять класс бетона по прочности на сжатие не ниже B15.»

Для предварительно напряженных железобетонных изделий класс бетона по прочности на сжатие следует принимать в зависимости от вида и класса напрягаемой арматуры, но не ниже B20. Для изделий с натяжением арматуры на бетон следует принимать бетоны классов по прочности на сжатие не ниже B30.

Фактическая прочность бетона (в проектном возрасте, передаточная, отпускная) должна соответствовать требуемой прочности, определяемой по ГОСТ 18105 в зависимости от нормируемой прочности, указанной в стандарте (технических условиях) или рабочей документации, и показателям фактической однородности прочности бетона».

Пункт 5.7.1. Заменить слова: «требованиям ГОСТ 10922 и ГОСТ 23279» на «требованиям ГОСТ 23279 <*>»;

дополнить сноской «<*>»:

«--------------------------------»

<*> В Российской Федерации также действует ГОСТ Р 57997-2017 «Арматурные и закладные изделия сварные, соединения сварные арматуры и закладных изделий железобетонных конструкций. Общие технические условия».

Пункт 5.7.2. Первый абзац изложить в новой редакции:

«5.7.2 Антикоррозионное покрытие поверхности арматуры, арматурных изделий и закладных деталей, арматурных выпусков и соединительных деталей в случаях, когда это предусмотрено рабочей документацией, должно соответствовать требованиям ГОСТ 31384».

Пункт 5.7.4 изложить в новой редакции:

«5.7.4 Передаточную прочность бетона следует назначать не менее 15 МПа и не менее 50% принятого класса бетона по прочности на сжатие, а для изделий с натяжением арматуры на бетон — не менее 70% принятого класса бетона по прочности на сжатие».

Пункт 5.8.2. Третий абзац изложить в новой редакции:

«Все соответствующие конструкционные свойства изделия должны удовлетворять критериям предельных состояний первой и второй групп, а также при необходимости критериям особого предельного состояния в соответствии с ГОСТ 27751».

Подпункты 5.9.3.1, 5.9.3.2 изложить в новой редакции:

«5.9.3.1 Для железобетонных изделий без предварительного напряжения арматуры в качестве устанавливаемой по расчету арматуры применяют арматуру периодического профиля классов А400, А500 и А600, а также арматуру классов В500 и Вр500 в сварных сетках и каркасах. При обосновании экономической целесообразности допускается применять арматуру более высоких классов.»

Для поперечного и косвенного армирований применяют гладкую арматуру класса А240 из стали марок Ст3сп и Ст3пс (с категориями нормируемых показателей не ниже 2 по ГОСТ 535) и арматуру периодического профиля классов А400, А500, В500 и Вр500.

Для предварительно напряженных железобетонных изделий следует предусматривать:

в качестве напрягаемой арматуры:

• горячекатаную и горячекатаную упрочненную периодического профиля классов А600, А800 и А1000;
• холоднодеформированную периодического профиля классов от Вр1200 до Вр1600;
• канатную семипроволочную (К7, К7Т, К7О) классов К1400, К1450, К1500, К1550, К1650, К1750, К1850, К1900;

в качестве ненапрягаемой арматуры:

• горячекатаную гладкую класса А240;
• горячекатаную, горячекатаную упрочненную и холоднодеформированную периодического профиля классов А400, А500, А600, В500 и Вр500.

5.9.3.2 При выборе вида и марок стали для арматуры, устанавливаемой по расчету, а также прокатных сталей для закладных деталей следует учитывать температурные условия эксплуатации изделий и характер их нагружения.

В изделиях, эксплуатируемых при статической (и квазистатической) нагрузке в отапливаемых зданиях, а также на открытом воздухе и в неотапливаемых зданиях при расчетной температуре минус 40 °C и выше, может быть применена арматура всех вышеуказанных классов, за исключением арматуры класса А400 из стали марки 35ГС, класса А240 из стали марки Ст3кп, применяемых при расчетной температуре минус 30 °C и выше.

При расчетной температуре ниже минус 55 °C используют арматуру класса Ас500С и А600 из стали марки 20Г2СФБА.

При других условиях эксплуатации класс арматуры и марку стали принимают по соответствующим нормативным документам».

Подраздел 5.9 дополнить подпунктами 5.9.3.3 — 5.9.3.5:

«5.9.3.3 При проектировании зон передачи предварительного напряжения, анкеровки арматуры в бетоне и соединений арматуры внахлестку (без сварки) следует учитывать форму поверхности арматуры, устанавливаемую соответствующими стандартами на арматуру.»

5.9.3.4 При проектировании сварных соединений арматуры следует учитывать способ изготовления арматуры, устанавливаемый соответствующими стандартами на арматуру.

5.9.3.5 Для монтажных (подъемных) петель элементов сборных железобетонных и бетонных изделий следует применять горячекатаную арматуру класса А240 из стали марок Ст3сп и Ст3пс (с категориями нормируемых показателей не ниже 2 по ГОСТ 535).

В случае если монтаж изделий возможен при расчетной зимней температуре ниже минус 40 °C, для монтажных петель не допускается применять сталь марки Ст3пс».

Раздел 6 дополнить пунктом 6.4а:

«6.4а Верификацию изделий следует выполнять в соответствии с требованиями ГОСТ 24297».

Пункт 6.5.1. Таблица 4. Заменить ссылки: «По ГОСТ 10922 и ГОСТ 23858» на «По ГОСТ 23858 <*>»; «По ГОСТ 10922» на «По нормативным документам, действующим на территории государства — участника Соглашения, принявшего настоящий стандарт»;

таблицу дополнить сноской «<*>»:

«--------------------------------»

<*> В Российской Федерации также действует ГОСТ Р 57997-2017 «Арматурные и закладные изделия сварные, соединения сварные арматуры и закладных изделий железобетонных конструкций. Общие технические условия».

Пункт 6.6.1. Второй абзац. Исключить слова: «пролетом 12 м и более», «пролетом 9 м и более»;

после слова «автоблокировки» дополнить словами: «и другие».

Пункт 6.6.3. Первый, четвертый абзацы. Заменить ссылку: «ГОСТ 23616» на «нормативным документам <*>, действующим на территории государства — участника Соглашения, принявшего настоящий стандарт»;

дополнить сноской «<*>»:

«--------------------------------»

<*> В Российской Федерации действует ГОСТ Р 58943-2020 «Система обеспечения точности геометрических параметров в строительстве. Контроль точности».

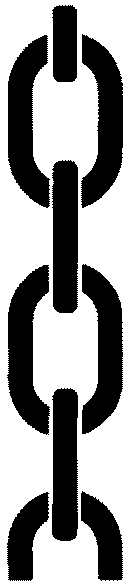

Раздел 7. Пункт 7.4. Таблица 7. Графа «Изображение знака». Первую, вторую строки изложить в новой редакции:

«»

«.»

Пункт 7.11 изложить в новой редакции:

«7.11 Условное обозначение (марка) должно соответствовать установленному в рабочих чертежах в соответствии с требованиями ГОСТ 23009. При использовании рабочих чертежей типовых изделий по согласованию изготовителя с потребителем на изделия наносят сокращенные условные обозначения, принятые в проекте конкретного здания или сооружения».

Раздел 8. Пункт 8.3.5. Первый абзац после слов «следует располагать» дополнить словами: «по вертикали».

Приложение А. Таблица А.1. Графа «Технические характеристики, устанавливаемые в стандартах и рабочей документации на изделия конкретных видов». Пятая строка. Исключить слова: «Категория трещиностойкости изделий».

---
