Изменение № 2 к СП 295.1325800.2017 «Конструкции бетонные, армированные полимерной композитной арматурой. Правила проектирования»
(утв. и введено в действие Приказом Минстроя России от 21.11.2024 № 785/пр)
Примечание
Документ введен в действие с 22.12.2024.
Утверждено и введено в действие Приказом Министерства строительства и жилищно-коммунального хозяйства Российской Федерации (Минстрой России) от 21 ноября 2024 г. № 785/пр
ИЗМЕНЕНИЕ № 2 К СП 295.1325800.2017 «КОНСТРУКЦИИ БЕТОННЫЕ, АРМИРОВАННЫЕ ПОЛИМЕРНОЙ КОМПОЗИТНОЙ АРМАТУРОЙ. ПРАВИЛА ПРОЕКТИРОВАНИЯ»
Дата введения 22 декабря 2024 года
Дополнить четвертым абзацем в следующей редакции:
«Изменение № 2 разработано авторским коллективом ОАО „НИЦ „Строительство“ — НИИЖБ им. А.А. Гвоздева (д-р техн. наук Т.А. Мухамедиев, канд. техн. наук Д.В. Кузеванов, канд. техн. наук С.А. Зенин, канд. техн. наук К.Л. Кудяков).».
Изложить в новой редакции:
В настоящем своде правил использованы нормативные ссылки на следующие документы:
ГОСТ 13015-2012 Изделия бетонные и железобетонные для строительства. Общие технические требования. Правила приемки, маркировки, транспортирования и хранения
ГОСТ 27751-2014 Надежность строительных конструкций и оснований. Основные положения
ГОСТ 31938-2022 Арматура композитная полимерная для армирования бетонных конструкций. Общие технические условия
ГОСТ 32492-2015 Арматура композитная полимерная для армирования бетонных конструкций. Методы определения физико-механических характеристик
СП 20.13330.2016 «СНиП 2.01.07-85* Нагрузки и воздействия» (с изменениями № 1, № 2, № 3, № 4, № 5, № 6)
СП 63.13330.2018 «СНиП 52-01-2003 Бетонные и железобетонные конструкции. Основные положения» (с изменениями № 1, № 2)
СП 70.13330.2012 «СНиП 3.03.01-87 Несущие и ограждающие конструкции» (с изменениями № 1, № 3, № 4, № 5, № 6)
Примечание - При пользовании настоящим сводом правил целесообразно проверить действие ссылочных документов в информационной системе общего пользования — на официальном сайте федерального органа исполнительной власти в сфере стандартизации в сети Интернет, на официальном сайте федерального органа исполнительной власти, разработавшего и утвердившего настоящий свод правил, или по ежегодному информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя «Национальные стандарты» за текущий год. Если заменен ссылочный документ, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого документа с учетом всех внесенных в данную версию изменений. Если заменен ссылочный документ, на который дана датированная ссылка, то рекомендуется использовать версию этого документа с указанным выше годом утверждения (принятия). Если после утверждения настоящего свода правил в ссылочный документ, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку. Сведения о действии сводов правил целесообразно проверить в Федеральном информационном фонде стандартов.».
Первый абзац (до перечислений). Заменить слово: «рекомендуется» на «следует».
Пункт 5.2.3. Изложить в новой редакции:
«5.2.3 Основными прочностными и деформационными характеристиками композитной полимерной арматуры являются нормативные значения:»
- сопротивления растяжению и сжатию;
- модуля упругости при растяжении и сжатии;
- предельных относительных деформаций при растяжении и сжатии;
- коэффициента линейной температурной деформации.».
Пункт 5.2.4. Изложить в новой редакции:
«5.2.4 Нормативные значения: сопротивления растяжению Rf,n и сжатию Rfc,n, модуля упругости Ef,n и предельных относительных деформаций \epsilon_{fu,n} следует определять по результатам испытаний образцов композитной полимерной арматуры в соответствии с ГОСТ 32492.»
Нормативные значения прочностных и деформационных характеристик композитной полимерной арматуры различных видов при осевом растяжении должны быть не ниже значений, указанных в таблице 1.
Пункт 5.2.7. Формула (5.2). Изложить в новой редакции:
« R_{f} = \gamma_{f,l} \cdot R_{f,n}. (5.2)».
Пункт 5.2.11. Заменить слова: «при растяжении» на «при осевом растяжении и при осевом сжатии».
6 Конструкции без предварительного напряжения композитной полимерной арматуры
Пункт 6.1.10. Первый абзац. Заменить слово: «рекомендуется» на «необходимо».
Пункт 6.1.11. Формула (6.9). Экспликация. Обозначение e0. Изложить в новой редакции:
«здесь e0 — начальный эксцентриситет приложения продольной силы;».
Формула (6.11). Изложить в новой редакции:
« x = \frac{N + \frac{R_{f} \cdot A_{f}}{1 - \xi_{R}}}{R_{b} \cdot b + \frac{R_{f} \cdot A_{f}}{h_{0}(1 - \xi_{R})}} . (6.11)».
Пункт 6.2.25. Формула (6.73). Экспликация. Обозначение \varphi_{b,cr} . Изложить в новой редакции:
«где \varphi_{b,cr} — принимают по таблице 6.12 СП 63.13330.2018.».
7 Конструкции с предварительно напряженной композитной полимерной арматурой
Пункт 7.1.1. Изложить в новой редакции:
«7.1.1 Предварительные напряжения арматуры \sigma_{fp} следует принимать не более:»
0,5Rf,n — для арамидокомпозитной арматуры;
0,65Rf,n — для углекомпозитной арматуры;
0,45Rf,n — для стеклокомпозитной и базальтокомпозитной арматуры.».
Пункт 7.1.3. Первый абзац. Первое перечисление (перед формулой (7.1)). Изложить в новой редакции:
«для стеклокомпозитной, базальтокомпозитной и арамидокомпозитной арматуры:».
Пункт 7.1.5. Дополнить третьим абзацем в следующей редакции:
«При проектировании конструкций полные суммарные потери \Delta\sigma_{fp(2)j} для арматуры, расположенной в растянутой при эксплуатации зоне сечения элемента, следует принимать не менее 100 МПа.».
Пункт 7.1.6. Дополнить пунктом 7.1.7 в следующей редакции:
«7.1.7 Длину зоны передачи предварительного напряжения на бетон для арматуры без дополнительных анкерующих устройств следует определять по пункту 9.1.12 СП 63.13330.2018, заменяя в расчетных зависимостях значения характеристик стальной арматуры на значения характеристик композитной полимерной арматуры.».
Пункт 7.2.10. Изложить в новой редакции:
«7.2.10 Расчет по прочности конструкций прямоугольного сечения в стадии предварительного обжатия следует производить из условия»
Np·e <= Rb·b·x(h0 — 0,5x), (7.11)
e = e_{p} \pm \frac{M}{N_{p}} , (7.12)
Rb — расчетное сопротивление бетона сжатию, принимаемое по линейной интерполяции как для класса бетона по прочности на сжатие, численно равное передаточной прочности бетона Rbp;
ep — расстояние от точки приложения продольной силы Np до центра тяжести сечения ненапрягаемой арматуры A\prime_{f} , растянутой или наименее сжатой (при полностью сжатом сечении элемента);
M — изгибающий момент от внешней нагрузки, действующей в стадии изготовления (собственная масса элемента).
Высоту сжатой зоны бетона определяют в зависимости от значения \xi_{R} , вычисляемого по формуле (6.1) с подстановкой в нее значений \epsilon_{b2} = 0,003 и \epsilon_{f} = \epsilon\prime_{f} = \frac{R\prime_{f}}{E\prime_{f}} , где R\prime_{f} и E\prime_{f} — расчетное сопротивление и модуль упругости ненапрягаемой арматуры A\prime_{f} :
а) при \xi = \frac{x}{h_{0}} \leq \xi_{R} (рисунок 9) по формуле
x = \frac{N_{p} + R_{f} \cdot A_{f}}{R_{b} \cdot b} , (7.13)
б) при \xi = \frac{x}{h_{0}} >\xi_{R} — по формуле
x = \frac{N_{p} + \frac{R_{f} \cdot A_{f}}{1 - \xi_{R}}}{R_{b} \cdot b + \frac{R_{f} \cdot A_{f}}{h_{0}(1 - \xi_{R})}} . (7.14)

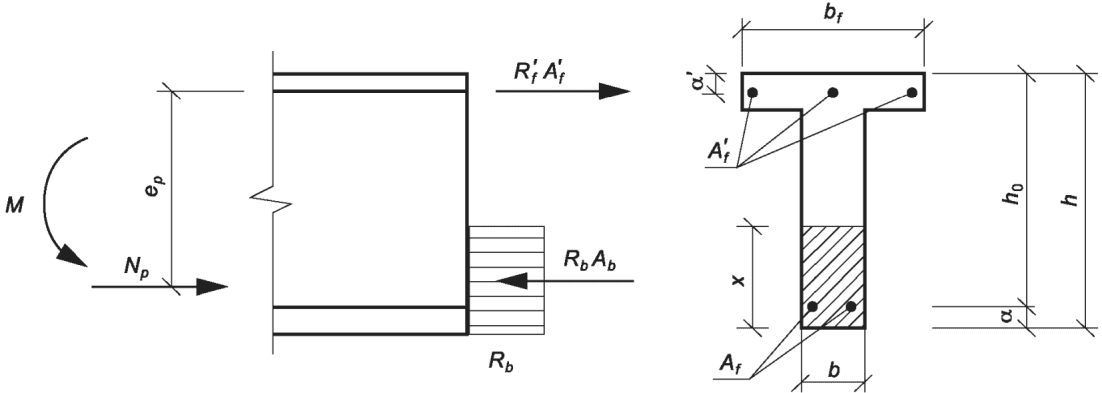

Рисунок 9 — Схема усилий и эпюра напряжений в сечении, нормальном к продольной оси изгибаемой предварительно напряженной конструкции при ее расчете по прочности в стадии обжатия».
Пункт 7.2.11. Перечисление а). Заменить ссылку: «(рисунок 2 а)» на «[рисунок 9а, а)]».
Перечисление б). Заменить ссылку: «(рисунок 2 б)» на «[рисунок 9а, б)]».
Формула (7.16) и экспликация к ней. Изложить в новой редакции:
« N_{p} \cdot e \leq R_{b} \cdot b \cdot x(h_{0}\prime - 0,5x) + R_{b}(b_{f} - b) \cdot h_{f}(h_{0}\prime - 0,5h_{f}), (7.16)»
где e определяют по формуле (7.12).».
Формула (7.17). Изложить в новой редакции:
« x = \frac{N_{p} + R_{f} \cdot A_{f} - R_{b}(b\prime_{f} - b)h\prime_{f}}{R_{b} \cdot b} . (7.17)».
Формула (7.18). Изложить в новой редакции:
« x = \frac{N_{p} + \frac{R_{f} \cdot A_{f}}{1 - \xi_{R}} - R_{b}(b\prime_{f} - b)h\prime_{f}}{R_{b} \cdot b + \frac{R_{f} \cdot A_{f}}{h_{0}(1 - \xi_{R})}} . (7.18)».
Дополнить рисунком 9а в следующей редакции:

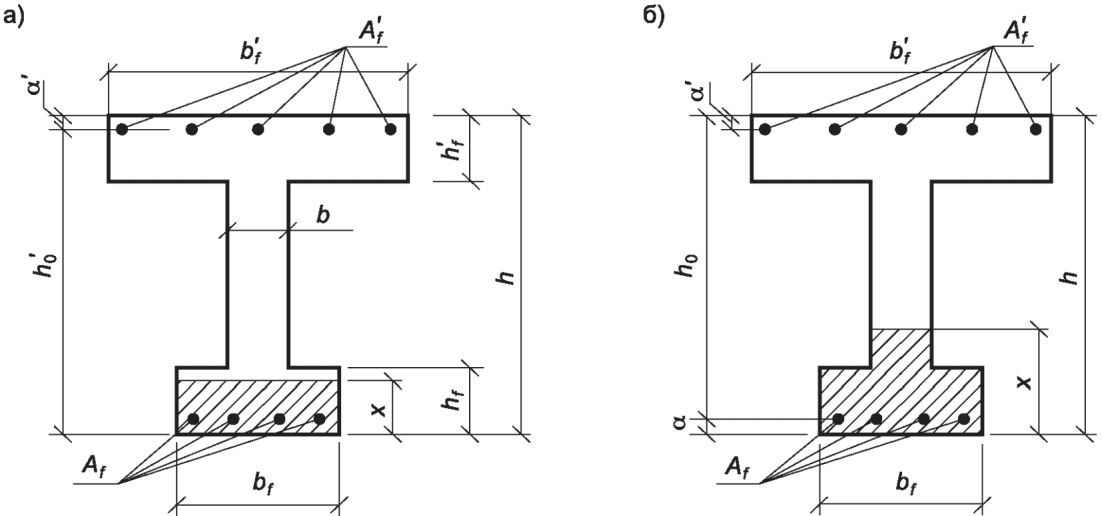

Рисунок 9а — Положение границы сжатой зоны в сечении изгибаемой предварительно напряженной конструкции с полкой в сжатой зоне при ее расчете по прочности в стадии обжатия».
Пункт 8.1.2. Заменить слово: «рекомендуется» на «следует».
Пункт 8.2.10. Дополнить четвертым абзацем в следующей редакции:
«Во внецентренно сжатых линейных элементах, а также в изгибаемых элементах со сжатой продольной арматурой в целях предотвращения выпучивания продольной арматуры следует устанавливать поперечную арматуру с шагом не более 10d и не более 250 мм (d — диаметр сжатой продольной арматуры).».
