Изменение № 1 к СП 20.13330.2016 «СНиП 2.01.07-85* Нагрузки и воздействия»
(утв. и введено в действие Приказом Минстроя России от 05.07.2018 № 402/пр)
Примечание
Документ введен в действие с 6 января 2019 года.
Утверждено и введено в действие Приказом Министерства строительства и жилищно-коммунального хозяйства Российской Федерации (Минстрой России) от 5 июля 2018 г. № 402/пр
ИЗМЕНЕНИЕ № 1 К СП 20.13330.2016 «СНиП 2.01.07-85* НАГРУЗКИ И ВОЗДЕЙСТВИЯ»
Дата введения 6 января 2019 года
Дополнить третьим абзацем в следующей редакции:
«Изменение № 1 выполнено авторским коллективом АО „НИЦ „Строительство“ — ЦНИИСК им. В.А. Кучеренко (руководитель разработки — канд. техн. наук Н.А. Попов, исполнители — канд. техн. наук И.В. Лебедева, д-р техн. наук И.И. Ведяков) при участии РААСН (д-р техн. наук В.И. Травуш) и ФГБУ „Главная геофизическая обсерватория им. А.И. Воейкова“ (д-р геогр. наук Н.В. Кобышева).».
Пункт 3.8. Заменить слова: «столкновение с транспортными средствами» на «столкновение транспортных средств с частями сооружений».
Пункт 4.2. Второе предложение. Изложить в новой редакции:
«Минимальные значения коэффициента надежности \gamma_{f} в основных и особых сочетаниях нагрузок определяются следующим образом:».
Пункт 4.3. Второй абзац. Исключить.
Пункт 5.6. Изложить в новой редакции:
«5.6 К особым Ps нагрузкам следует относить:»
в) ударные, в том числе нагрузки от столкновений транспортных средств с частями сооружения;
г) нагрузки, вызываемые резкими нарушениями технологического процесса, временной неисправностью или поломкой оборудования;
д) воздействия, обусловленные деформациями основания, сопровождающимися коренным изменением структуры грунта (например, при замачивании просадочных грунтов) или оседанием его в районах горных выработок и в карстовых районах;
е) нагрузки, обусловленные пожаром;
ж) климатические (снеговые, ветровые, температурные и гололедные) нагрузки, действие которых может привести к аварийной расчетной ситуации.
Другие типы особых воздействий устанавливаются в нормах проектирования конструкций и оснований.».
Пункт 6.5. Изложить в новой редакции:
«6.5 Для особых сочетаний, определяемых формулой (6.2), необходимо использовать следующие значения коэффициентов сочетаний кратковременных нагрузок:»
\psi_{t1} = 0,5,\psi_{t2} = \psi_{t3} = ... = 0,3, (6.5)
где \psi_{t1} — коэффициент сочетаний, соответствующий первой кратковременной нагрузке;
\psi_{t2} , \psi_{t3} — коэффициенты сочетаний для остальных кратковременных нагрузок».
Другие значения коэффициентов сочетаний кратковременных нагрузок допускается устанавливать в нормативных документах на проектирование конструкций и оснований.».
8 Нагрузки от оборудования, людей, животных, складируемых материалов и изделий
Таблица 8.1. Изложить в новой редакции:
Таблица 8.2. Дополнить строкой:
| Книгохранилища; архивы | 1,2 |
|---|
Таблица 8.3. Исключить пункт 5 «Книгохранилища; архивы».
Примечание 4. Заменить слова: «указанных в позициях 3, 4г, 5, 6, 11 и 14» на «указанных в позициях 3, 4, г, 6, 11 и 14».
Пункт 8.2.3. Заменить слова: «Для нагрузок, указанных в позициях 5, 8, 9, в и 11» на «Для нагрузок, указанных в позициях 8, 9, в и 11».
Седьмой абзац. Изложить в новой редакции:
«Резонансное вихревое возбуждение и аэродинамические неустойчивые колебания необходимо учитывать для зданий, сплошностенчатых сооружений или их отдельных участков, имеющих прямолинейную (или близкую к прямолинейной) центральную ось, а также неизменяющиеся или плавно изменяющиеся формы и размеры поперечного сечения, для которых \lambda_{e}>20 , где \lambda_{e} определено в В.1.15. Критерии возможности возбуждения аэродинамически неустойчивых колебаний устанавливаются в нормах проектирования. При проектировании сооружений должны использоваться такие архитектурные и конструктивные решения, которые исключают возбуждение аэродинамически неустойчивых колебаний.».
Пункт 11.1.7. Третий абзац. Изложить в новой редакции:
«Для сооружений повышенного уровня ответственности, которые указаны в 1, [статья 48.1, часть 2] или примечании 2, а также во всех случаях, не предусмотренных В.1 приложения В (иные формы сооружений, учет при надлежащем обосновании других направлений ветрового потока или составляющих общего сопротивления тела по другим направлениям, необходимость учета влияния близстоящих зданий и сооружений и аналогичные случаи), аэродинамические коэффициенты необходимо устанавливать по результатам модельных испытаний в аэродинамических трубах или с учетом имеющихся аналогичных данных.».
Пункт 11.1.8. Перечисление б). Экспликация к формуле (11.7). Второй абзац. Изложить в новой редакции:
« \xi — коэффициент динамичности, определяемый по рисунку 11.1 в зависимости от суммарного логарифмического декремента колебаний \delta (см. 11.1.10) и безразмерного периода Tg,1, который определяется по формуле (11.8 а) для первой собственной частоты f1;»
T_{g,1} = \frac{\sqrt{w_{0}k(z_{\text{эк}})\gamma_{f}}}{940f_{1}} . (11.8 а)».
Последний абзац. Изложить в новой редакции:
«Для конструктивных элементов, а также конструкций, расположенных горизонтально или с малым уклоном (например, переходных или транспортных галерей) zэк — высота z, на которой они расположены; для зданий и сооружений zэк = 0,8h, где h — высота сооружений.»
Примечание - Суммарный логарифмический декремент колебаний \delta определяется как сумма логарифмического декремента конструкционного демпфирования \delta_{s} и аэродинамического логарифмического декремента \delta_{a} . При использовании различных демпфирующих устройств (например, гасителей колебаний различного типа) дополнительно необходимо учитывать соответствующий логарифмический декремент \delta_{d} . В этих случаях значения суммарного логарифмического декремента \delta и безразмерного периода Tg,1 определяются в рамках научно-технического сопровождения или в задании на проектирование.».

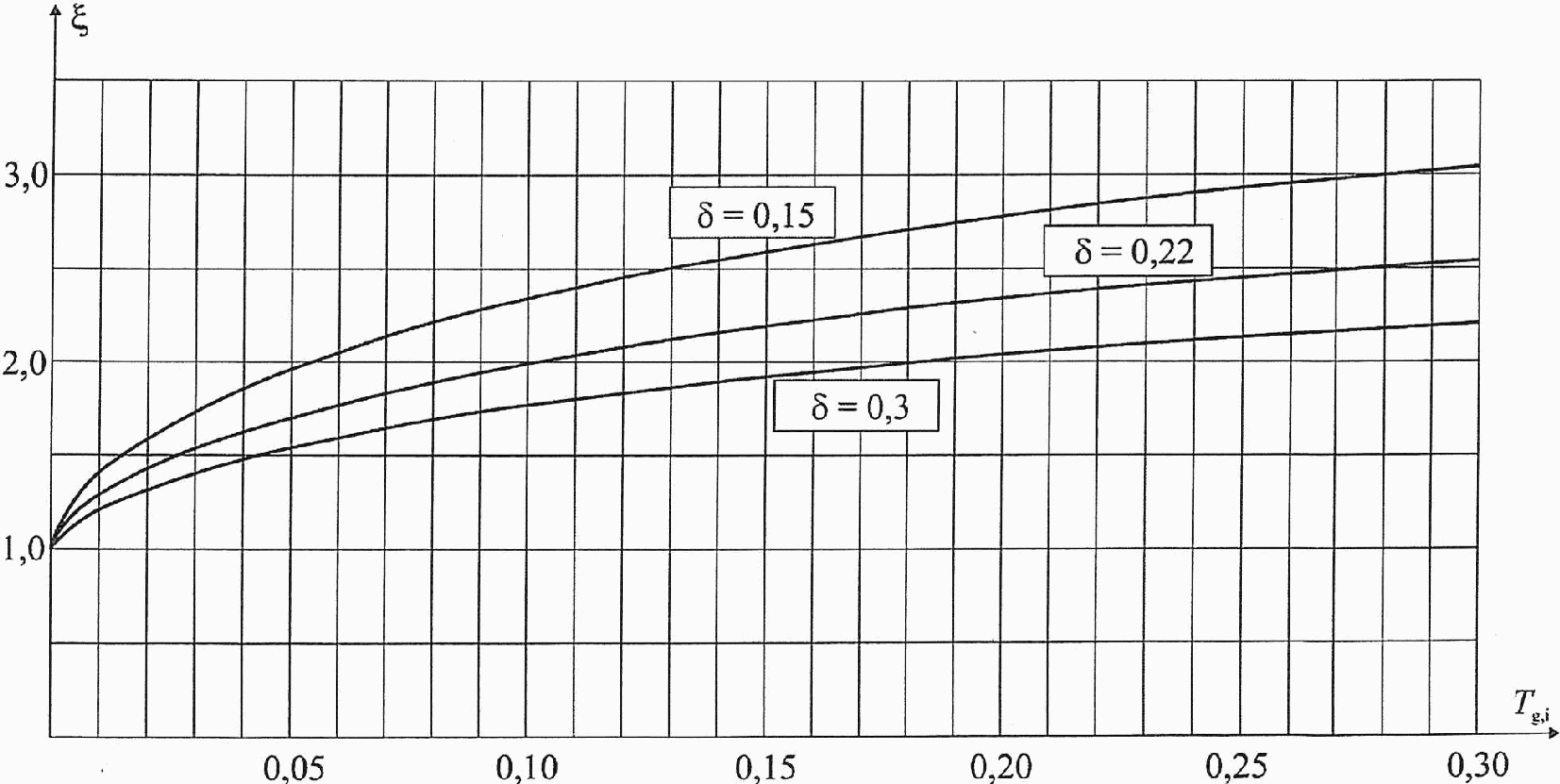

Рисунок 11.1. Изложить в новой редакции:
Пункт 11.1.10. Изложить в новой редакции:
«11.1.10 Предельное значение частоты собственных колебаний flim, Гц, следует определять в зависимости от предельного безразмерного периода Tg,lim:»
f_{lim} = \frac{\sqrt{w_{0}k(z_{\text{эк}})\gamma_{f}}}{940T_{g,lim}} , (11.9а)
где значение параметра Tg,lim приведено в таблице 11.5 для трех значений суммарного логарифмического декремента колебаний \delta .
| \delta | 0,15 | 0,22 | 0,3 |
|---|---|---|---|
| Tg,lim | 0,0077 | 0,014 | 0,023 |
Значение суммарного логарифмического декремента колебаний \delta следует принимать:
а) для железобетонных и каменных сооружений, а также для зданий со стальным каркасом при наличии ограждающих конструкций \delta = 0,3 ;
б) для стальных сооружений, футерованных дымовых труб, аппаратов колонного типа, в том числе на железобетонных постаментах, \delta = 0,15 ;
в) для стекла, а также смешанных сооружений, имеющих одновременно стальные и железобетонные несущие конструкции, \delta = 0,22 .
Примечание - В тех случаях, когда используются различные типы демпфирующих устройств (гасители колебаний), значение суммарного логарифмического декремента колебаний \delta устанавливается в рамках научно технического сопровождения проектирования.».
11.2 Пиковая ветровая нагрузка
Пункт 11.2. Последний абзац и примечание к нему. Изложить в новой редакции:
«Аэродинамические коэффициенты cp,+ и cp,- для навесных фасадных систем и светопрозрачных конструкций фасадов и покрытий определяются на основе результатов модельных испытаний сооружений в аэродинамических трубах. Для остальных типов ограждающих конструкций пиковые значения аэродинамических коэффициентов допускается определять с учетом опубликованных данных. Для отдельно стоящих прямоугольных в плане зданий значения этих коэффициентов приведены в В.1.17 приложения В.»
Примечание - При определении пиковой ветровой нагрузки по формуле (11.10) принято, что конструктивные элементы ограждения и узлы их крепления к зданию являются достаточно жесткими, и в них не возникает заметных динамических усилий и перемещений. В случае если собственные частоты системы «элементы ограждения — их несущие конструкции — элементы их крепления» менее их предельных значений, определяемых в соответствии с указаниями 11.1.10, расчетные значения пиковой ветровой нагрузки должны быть уточнены на основе результатов динамического расчета указанной системы конструктивных элементов.».
Пункт 11.3.1. Изложить в новой редакции:
«11.3.1 Для зданий и сооружений, сплошностенчатых сооружений или их отдельных участков с неизменяющимися или плавно изменяющимися формой и размерами поперечного сечения, удовлетворяющих условию \lambda_{e}>20 , необходимо проводить их поверочный расчет на резонансное вихревое возбуждение; здесь \lambda_{e} определено в В.1.15.».
Приложение Б Схемы снеговых нагрузок и коэффициенты \mu
Пункт Б.3. Первый абзац. После слов «Для зданий с продольными фонарями» дополнить словами: «(независимо от их расположения на покрытии)».
Рисунок Б.5. Примечание 3. Заменить: «b > 48 м» на «b > 24 м».
Дополнить пункт Б.3 после рисунка Б.6 текстом в следующей редакции:
Для зданий с зенитными фонарями, имеющими диагональ не более 15 м, следует применять схемы по Б.11, имеющими диагональ более 15 м — наиболее неблагоприятные схемы снеговых нагрузок по Б.3 и Б.8.».
Пункт Б.8. Перечисление б). Экспликация к формуле (Б.5). Первый абзац. Изложить в новой редакции:
«где h — высота перепада, м, отсчитываемая от верхней точки конструкций более высокой части здания у перепада высот до кровли нижнего покрытия;».
Пункт Б.8. Перечисление е). Заменить слова:
« \mu_{1} = 1 - 2m_{2} при l_{2}\prime \leq b и для покрытий без парапетов при \mu \leq \frac{2h}{S_{0}} ;»
« \mu_{1} = 1 - 2m_{2} для покрытий с парапетами и без парапетов при b \geq l_{2}\prime ;»
\mu_{1} = 1 - 2m_{2} для покрытий без парапетов при \mu \leq \frac{2h}{S_{0}} ;».
Примечание 4. Заменить слова: «и более 1 м» на «и более 1,2 м».
Пункт Б.13. Перечисление в). Заменить: «l > 48 м» на «l > 24 м».
Пункт Б.14. Перечисление в). Первое предложение. Заменить слово: «вентиляционным» на «вентиляционным, лестничным».
Приложение В Ветровые нагрузки
Примечание к рисунку В.5. Изложить в новой редакции:
«Примечание — При 0,2 <= f/l <= 0,3 и h1/l >= 0,5 необходимо учитывать два значения коэффициента ce1».
Приложение В.2 Резонансное вихревое возбуждение
Пункт В.2.1. Изложить в новой редакции:
«В.2.1 Для однопролетных сооружений и конструктивных элементов интенсивность воздействия F(z), действующего при резонансном вихревом возбуждении по i-й собственной форме в направлении, перпендикулярном средней скорости ветра, определяется по формуле»
F_{i}(z) = 0,61\pi V_{cr,i}^{2}c_{y,cr}\varphi_{i}(z)d/\delta_{s},\text{Н}/\text{м}, (В.8)
где d, м, — размер сооружения или конструктивного элемента в направлении, перпендикулярном средней скорости ветра;
cy,cr — аэродинамический коэффициент поперечной силы при резонансном вихревом возбуждении;
\delta_{s} — логарифмический декремент конструкционного демпфирования принимаемый равным:
\delta_{s} = 0,05 — для металлических сооружений; \delta_{s} = 0,1 — для железобетонных сооружений;
z — координата, изменяющаяся вдоль оси сооружения;
\varphi_{i}(z) — i-я форма собственных колебаний в поперечном направлении, удовлетворяющая условию
Примечание - В тех случаях, когда используются различные типы демпфирующих устройств (гасители колебаний), значение суммарного логарифмического декремента конструкционного демпфирования \delta_{s} устанавливается в рамках научно-технического сопровождения проектирования.
Для высотных зданий воздействие, возникающее при резонансном вихревом возбуждении, необходимо устанавливать на основе данных их модельных испытаний в аэродинамических трубах.».
Приложение Д Прогибы и перемещения
Таблица Д.1. Пункт 4. Исключить.
Подраздел Д.2.2. Наименование. Изложить в новой редакции:
«Д.2.2 Физиологические требования»
Первый абзац. Изложить в новой редакции:
«Предельные прогибы элементов перекрытий (балок, ригелей, плит), лестниц, балконов, лоджий, помещений жилых и общественных зданий, а также бытовых помещений производственных зданий исходя из физиологических требований (от людей, возбуждающих колебания) следует определять по формуле».
Д.2.4 Горизонтальные предельные перемещения и прогибы зданий, отдельных элементов конструкций и опор конвейерных галерей от ветровой нагрузки, крена фундаментов и температурных климатических воздействий
Таблица Д.4. Примечание 4. Изложить в новой редакции:
«4 Для одноэтажных зданий с навесными стенами (а также при отсутствии жесткого диска покрытия) и многоэтажных этажерок промышленных зданий предельные перемещения допускается увеличивать на 30% (но принимать не более hs/150).».
Дополнить после пункта Д.2.4.5 пунктом Д.2.4.6 в следующей редакции:
«Д.2.4.6 Горизонтальные предельные прогибы конструктивных элементов витражей, стеклопакетов и т.п. конструкций устанавливаются нормативными документами по их проектированию.».
