Изменение № 2 к СП 16.13330.2017 «СНиП II-23-81* Стальные конструкции»
(утв. и введено в действие Приказом Минстроя России от 04.12.2019 № 769/пр)
Примечание
Текст документа приведен в соответствии с публикацией на сайте http://www.minstroyrf.ru по состоянию на 25.03.2020. Документ введен в действие с 05.06.2020.
Утверждено и введено в действие Приказом Министерства строительства и жилищно-коммунального хозяйства Российской Федерации (Минстрой России) от 4 декабря 2019 г. № 769/пр
ИЗМЕНЕНИЕ № 2 К СП 16.13330.2017 «СНиП II-23-81* СТАЛЬНЫЕ КОНСТРУКЦИИ»
Дата введения 5 июня 2020 года
Дополнить четвертым абзацем в следующей редакции:
«Изменение № 2 к СП 16.13330.2017 разработано авторским коллективом АО „НИЦ „Строительство“ — ЦНИИСК им. В.А. Кучеренко (руководитель — д-р техн. наук И.И. Ведяков; исполнители — д-р техн. наук П.Д. Одесский, канд. техн. наук М.И. Гукова, канд. техн. наук Д.В. Конин, канд. техн. наук М.Р. Урицкий, канд. техн. наук М.И. Фарфель, канд. техн. наук Е.Р. Мацелинский; С.В. Гуров); ООО „НИПИ“ ЭРКОН» (д-р техн. наук Г.И. Белый); ООО «ПО „Энергожелезобетонинвест“ (К.П. Романов); ООО „Фирма Уникон“ (канд. техн. наук В.В. Катюшин).».
Пункт 1.2. Заменить слово: «тонкостенных» на «, сталежелезобетонных, стальных тонкостенных из холодногнутых оцинкованных профилей и гофрированных листов с самонарезающими винтами),».
Дополнить нормативными документами в следующей редакции:
«ГОСТ 27772-2015 Прокат для строительных стальных конструкций. Общие технические условия»
«ГОСТ Р 54864-2016 Трубы стальные бесшовные горячедеформированные для сварных стальных строительных конструкций. Технические условия»
«ГОСТ Р 57837-2017 Двутавры стальные горячекатаные с параллельными гранями полок. Технические условия»
«ГОСТ Р 58064-2018 Трубы стальные сварные для строительных конструкций. Технические условия»
«СП 14.13330.2018 „СНиП II-7-81* Строительство в сейсмических районах“»
«СП 260.1325800.2016 Конструкции стальные тонкостенные из холодногнутых оцинкованных профилей и гофрированных листов. Правила проектирования (с изменением № 1)»
«СП 266.1325800.2016 Конструкции сталежелезобетонные. Правила проектирования (с изменением № 1)»
«СП 294.1325800.2017 Конструкции стальные. Правила проектирования (с изменением № 1)».
СП 20.13330.2016. Дополнить словами: «(с изменениями № 1, № 2)».
Заменить обозначение: «СП 28.13330.2012» на «СП 28.13330.2017»; исключить слова: «(с изменениями № 1, № 2)».
СП 43.13330.2012. Заменить слова: «(с изменением № 1)» на «(с изменениями № 1, № 2)».
СП 70.13330.2012. Заменить слова: «(с изменением № 1)» на «(с изменениями № 1, № 3)».
Заменить обозначение: «СП 131.13330.2012» на «СП 131.13330.2018»; исключить слова: «(с изменением № 2)».
4.1 Основные требования к конструкциям
Пункт 4.1.1 дополнить пунктом 4.1.1а в следующей редакции:
«4.1.1а При проектировании стальных тонкостенных конструкций из холодногнутых оцинкованных профилей и гофрированных листов необходимо соблюдать требования СП 260.1325800. При проектировании сталежелезобетонных конструкций следует соблюдать требования СП 266.1325800.».
Пункт 4.1.2. Изложить в новой редакции:
«4.1.2 Стальные конструкции открытых (эксплуатируемых на открытом воздухе, то есть незащищенных от атмосферных воздействий) сооружений (крановых эстакад, опор ЛЭП, опор трубопроводов и емкостей, площадок обслуживания, этажерок, навесов и т.п.) должны быть доступными для наблюдения, оценки технического состояния, выполнения профилактических и ремонтных работ и не должны задерживать влагу и затруднять проветривание. Данные требования не распространяются на конструкции, замурованные в бетоне или в кирпичной кладке, или другими способами, облицованные листовыми материалами и эксплуатируемые внутри отапливаемого здания.»
Торцы конструкций из замкнутого профиля должны иметь заглушки, кроме элементов конструкций, подлежащих горячему цинкованию.».
Пункт 4.1.3. Третий абзац. Изложить в новой редакции:
«стали и требования к ним, предусмотренные настоящим сводом правил;».
Дополнить пункт словами: «требования по огнезащите.».
4.2 Основные расчетные требования
Пункт 4.2.5. Первый абзац. Заменить слова: «особенности взаимодействия» на «совместной работы».
Второй абзац. Исключить слова: «(из высокопрочных материалов)».
Пункт 4.2.6. Дополнить абзацем (перед первым) в следующей редакции:
«Несущая способность и жесткость каркасов производственных зданий обеспечивается поперек здания поперечными рамами, состоящими из колонн (стоек рамы) и ригелей в виде ферм или сплошностенчатых сечений (балок), а вдоль здания — элементами каркаса (подкрановыми конструкциями, подстропильными фермами, связями между колоннами и фермами, кровельными прогонами или ребрами стальных кровельных панелей).».
5 Материалы для конструкций и соединений
Пункт 5.6. Первый абзац. Заменить слова: «высокопрочные болты» на «болты, гайки и шайбы».
Пункт 5.7. Первый абзац. Изложить в новой редакции:
«Для фрикционных и фланцевых соединений следует применять болты классов прочности 8.8, 10.9, 12.9, гайки и шайбы соответствующих классов, конструкцией и размерами, удовлетворяющими действующим стандартам.».
Второй абзац. Исключить.
6 Расчетные характеристики материалов и соединений
Пункт 6.1. Таблица 3. Изложить в новой редакции:
| Условия контроля свойств проката | Коэффициент надежности по материалу \gamma_{m} |
|---|---|
| Для проката при статистической процедуре контроля его свойств | 1,025 |
| Для проката, не использующего статистическую процедуру контроля его свойств с пределом текучести свыше 380 Н/мм2, и для горячедеформированных труб | 1,100 |
| Для остального проката и труб, соответствующих требованиям настоящего свода правил | 1,050 |
| Для проката и труб, поставляемых по зарубежной нормативной документации | 1,050 |
| Для проката и труб, используемых в сооружениях класса КС-1 (ГОСТ 27751) с ограниченным сроком службы и пребыванием в них людей (шпунтовые ограждения котлованов, временные опоры и т.п.) | 1,200 |
Пункт 6.7. Исключить.
7 Расчет элементов стальных конструкций при центральном растяжении и сжатии
7.1 Расчет элементов сплошного сечения

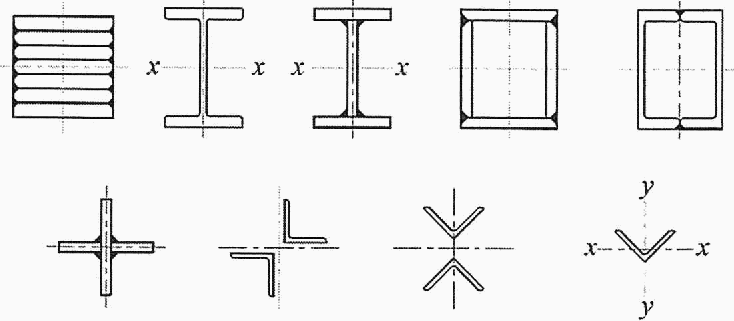

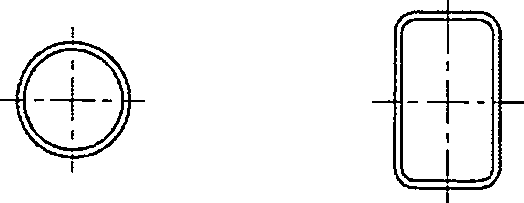

Пункт 7.1.3. Таблица 7. Изложить в новой редакции:
7.3 Проверка устойчивости стенок и поясных листов центрально сжатых элементов сплошного сечения
Пункт 7.3.8. Заменить слова: «и полок» на «(полок)».
Таблица 10. Изложить головку в новой редакции:
| Сечение | Предельная условная гибкость свеса пояса (полки) \overline{\lambda_{uf}} при условной гибкости элемента 0,8 \leq \overline{\lambda} \leq 4 |
|---|
| Таблица 10. Примечание. Изложить в новой редакции: |
|---|
Примечание - Для свесов пояса (полки), окаймленных ребрами, предельные значения условной гибкости \overline{\lambda_{uf}} , вычисленные по формулам (37) и (38), следует умножать на коэффициент 1,5, а по формуле (39) — на 1,6.
Пункт 7.3.10. Изложить в новой редакции:
«7.3.10 Высота отгиба aef свеса пояса (полки) по рисунку 5 или высота окаймляющего ребра, при его наличии, должна быть не менее 0,3 bef в элементах, не усиленных планками, и 0,2 bef — в элементах, усиленных планками (см. таблицу 10). Толщина окаймляющего ребра должна быть не менее 2a_{ef} \sqrt{R_{y}/E} .».
8 Расчет элементов стальных конструкций при изгибе
8.1 Общие положения расчета
Третий абзац. Заменить слова: «по ГОСТ 25546» на «по СП 20.13330».
8.4 Расчет на общую устойчивость изгибаемых элементов сплошного сечения
Пункт 8.4.1. Заменить в знаменателе формулы (69) «yc» на « \gamma_{\text{с}} ».
Экспликация к формулам (69) и (70). Пояснения обозначений Wcx, Wcy и Wcw. Заменить слова (3 раза): «вычисленный для» на «вычисленный для наиболее сжатого волокна».
Пункт 8.4.4. Перечисление б). Заменить формулу \overline{\lambda_{b}} = (l_{ef}/b) \sqrt{R_{yf}/\sigma} на \overline{\lambda_{b}} = (l_{ef}/b) \sqrt{R_{yf}/E} .
Пункт 8.5.8. Перечисление а). Экспликация к формуле (86). Заменить обозначение \overline{\lambda_{uw}} на \overline{\lambda_{w}} .
9 Расчет элементов стальных конструкций при действии продольной силы с изгибом
9.2 Расчет на устойчивость элементов сплошного сечения
Пункт 9.2.7. Заменить слова: «по приложению Ж» на «по формуле (111) с учетом формулы (Д.4) приложения Д.».
10 Расчетные длины и предельные гибкости элементов стальных конструкций
Подраздел 10.1. Наименование. Изложить в новой редакции:
«10.1 Расчетные длины элементов плоских ферм, ветвей колонн и связей».
10.4 Предельные гибкости элементов
Пункт 10.4.1. Таблица 32. Пункт 5. Дополнить словами: «, балки и прогоны, с учетом работы на сжатие».
13 Проектирование стальных конструкций с учетом предотвращения хрупкого разрушения
Пункт 13.1. Пятый абзац. Исключить слово: «резких».
Пункт 13.2. Восьмое перечисление. Изложить в новой редакции:
«при гильотинной резке кромок и продавливании отверстий применять наименьшие толщины элементов сечения;».
Девятое перечисление. Исключить слова: «сваркой или».
Пункт 13.3. Первый абзац. Заменить слова: «из низколегированных сталей» на «из сталей выше С355».
Второй абзац. Заменить слова: «, которую следует определять в соответствии с действующими нормативными документами» на «по ГОСТ 27772, ГОСТ Р 54864, ГОСТ Р 57837, ГОСТ Р 58064».
Пункт 13.5. Первый абзац изложить в новой редакции:
«Возможность слоистого разрушения исключается соблюдением условия»
\psi_{zp} \leq \psi_{z\text{н}},
где \psi_{zp} — суммарный фактор риска, %;
\psi_{z\text{н}} — нормируемое, %, значение фактора риска для проката в соответствии с действующим стандартом;
\psi_{z\text{н}} = 15 , \psi_{z\text{н}} = 25 , \psi_{z\text{н}} = 35 соответственно для групп качества проката Z15, Z25, Z35. При этом прокат по 13.3 должен удовлетворять: для конструкций группы 1 по приложению В (для сооружений класса КС-3 по ГОСТ 27751), а также для фланцевых соединений по 15.9.10 и в случае, когда усилие нормально к поверхности листа, — требованиям группы качества Z35; для других конструкций групп 1, 2, 3 по приложению В (для сооружений класса КС-2 по ГОСТ 27751) — требованиям группы качества Z25; для конструкций группы 4 по приложению В (для сооружений класса КС-1 по ГОСТ 27751) — требованиям группы качества Z15.».
14 Проектирование соединений стальных конструкций
14.1 Сварные соединения
Пункт 14.1.7. Перечисления б). Заменить слова: «в таблице 38;» на «в таблице 38».
Таблица 38. Изложить в новой редакции:
Пункт 14.1.8. Изложить в новой редакции:
«14.1.8 Для угловых швов, размеры которых установлены в соответствии с расчетом, следует применять сварочные материалы, удовлетворяющие условиям:»
Rwf > Rwz — при механизированной сварке;
1,1R_{wz} \leq R_{wf} \leq R_{wz}\beta_{z}/\beta_{f} — при ручной сварке;
R_{wz}<R_{wf}<R_{wz}\beta_{z}/\beta_{f} — при автоматизированной сварке.
( \beta_{f} и \beta_{z} — коэффициенты, зависящие от технологии сварки и катета шва и определяемые по таблице 39).».
Пункт 14.1.9. Первый абзац. Исключить слова: «из стали с пределом текучести до 375 Н/мм2».
Второй абзац. Исключить слова: «- в конструкциях всех групп, кроме конструкций группы 1, рассчитываемых на усталость».
Третий абзац. Исключить слова: «при выполнении швов механизированной сваркой с катетом шва k_{f} \geq 0,8t_{w}/\beta_{f} ;». Заменить слово: «учитывать» на «выполнять».
Пятый абзац. Исключить.
Десятый абзац. Дополнить словами: «по классификации СП 20.13330;».
Пункт 14.1.14. Последний абзац. Исключить.
14.2 Болтовые соединения
Пункт 14.2.1. Первый абзац. Заменить обозначение: «Г.3 — Г.8» на «Г.3 — Г.7, Г.9».
Пункт 14.2.6. Второй абзац. Заменить слова: «(постановка пружинных шайб, вторых гаек, частичное предварительное натяжение и др.)» на «. Решения по постановке пружинных шайб, вторых гаек или других способов закрепления гаек от самоотвинчивания должны быть указаны в рабочих чертежах стадии КМ.».
14.3 Фрикционные соединения (на болтах с контролируемым натяжением)
Пункт 14.3.1. Первый абзац. Заменить слова: «высокопрочных болтов» на «болтов с контролируемым натяжением».
Пункт 14.3.2. Первый абзац. Заменить ссылку: «5.6» на «5.7».
Пункт 14.3.3. Заменить обозначение (два раза): «Rbh» на «Rbt».
Заменить ссылку: «6.7» на «6.5».
Пункт 14.3.6. Заменить обозначение: «Rbh» на «Rbt».
15 Требования по проектированию зданий, сооружений и конструкций
15.2 Фермы и структурные плиты покрытий
Дополнить пунктом 15.2.7 в следующей редакции:
«15.2.7 Фермы с нисходящим опорным раскосом следует применять в зданиях и сооружениях класса КС-3 (по ГОСТ 27751) с пролетами не более 30 м и высотой до низа конструкций до 18 м. В зданиях с фермами с нисходящим опорным раскосом классов КС-3 и КС-2 (по ГОСТ 27751) крановое оборудование должно быть с режимом работы 1К — 6К (по СП 20.13330), а его грузоподъемность не должна превышать 50 т, подвесного оборудования — не более 5 т.».
15.3 Колонны
Пункт 15.3.4. Третье предложение изложить в новой редакции: «При проектировании соединений, подобных фланцевым, следует учитывать требования 15.9.».
15.4 Связи
Пункт 15.4.1. Дополнить словами: «объединяющих плоские элементы в пространственную систему, способную воспринимать нагрузки, действующие на сооружение в любом направлении, а также раскреплять и обеспечивать устойчивость элементов, уменьшать расчетные длины элементов верхних поясов ригелей (ферм), колонн и других элементов каркаса.»
При проектировании сооружений в сейсмических районах система связей каркаса должна соответствовать требованиям СП 14.13330.2018 (пункт 6.9).
При проектировании сооружений на подрабатываемых территориях и просадочных грунтах, а также в качестве конструктивных противокарстовых мероприятий, необходимо руководствоваться соответствующими нормативными документами.».
Пункт 15.4.3. Первый абзац. Изложить в новой редакции:
«Для зданий с балками крановых путей вертикальные связи между основными колоннами располагаются в двух уровнях по высоте. Ниже уровня балок крановых путей связи следует располагать в середине или около середины температурного блока; связи выше уровня балок крановых путей располагают по торцам здания и в шагах колонн, примыкающих к температурным швам, а также в тех шагах, где расположены связи нижнего уровня.».
Третий абзац. Заменить слова: «не менее 500 мм» на «более 500 мм».
Пункты 15.4.4 и 15.4.5. Изложить в новой редакции:
«15.4.4 Система связей покрытия зависит от: типа каркаса (стальной или смешанный); конструктивных особенностей ферм покрытия; наличия подстропильных ферм, колонн фахверков и их крепления к несущим элементам каркаса; типа покрытия (прогонное или беспрогонное); наличия или отсутствия жесткого диска покрытия; наличия подвесного подъемно-транспортного оборудования; грузоподъемности кранов и режима их работы.»
15.4.5 В зданиях с прогонами, в уровне нижних поясов стропильных ферм с восходящими раскосами, опирающимися на колонны нижними поясами, следует предусматривать поперечные и продольные горизонтальные связи:
поперечные горизонтальные связи следует предусматривать в каждом пролете здания у торцов, а также у температурных швов здания; при длине температурного блока более 144 м и при кранах грузоподъемностью >= 50 т следует предусматривать промежуточные поперечные горизонтальные связи с шагом не более 60 м;
продольные горизонтальные связи, образующие совместно с поперечными связями жесткий контур в плоскости нижних поясов ферм, в многопролетных зданиях со стальным каркасом, оборудованных мостовыми кранами грузоподъемностью 10 т и более, и в зданиях с подстропильными фермами, следует предусматривать по крайним панелям нижних поясов стропильных ферм; в однопролетных зданиях продольные горизонтальные связи по нижним поясам ферм следует назначать вдоль обоих рядов колонн.
В многопролетных зданиях при кранах грузоподъемностью <= 50 т, с группами режимов работы 1К — 6К (по СП 20.13330) продольные горизонтальные связи следует располагать вдоль крайних колонн и через один ряд вдоль средних колонн. В многопролетных зданиях с кранами грузоподъемностью > 50 т, с группами режимов работы 7К — 8К, а также в зданиях с перепадами высоты следует назначать более частое расположение продольных связей по нижним поясам ферм с восходящими опорными раскосами. Продольные горизонтальные связи вдоль средних рядов колонн при одинаковой высоте смежных пролетов следует проектировать такими же, как и вдоль крайних рядов колонн.
В случае, если гибкость в горизонтальной плоскости панелей нижних поясов ферм, находящихся между двумя поперечными связевыми фермами, не удовлетворяет 10.4, то она должна быть обеспечена постановкой растяжек, закрепленных в узлах связевых ферм.
Между стропильными фермами с нисходящим опорным раскосом, у которых нижний пояс не опирается на колонны, при наличии неизменяемого жесткого диска в узлах верхних поясов, в узлах нижних поясов следует устанавливать распорки, приходящие в вертикальные связи (установленные в связевых блоках по длине здания в соответствии с 15.4.10). В торцах здания с фермами с нисходящим опорным раскосом следует устанавливать наклонные связевые элементы между верхними поясами торцевых ферм и узлами нижних поясов вторых (соседних) от торца ферм с приходящими к ним распорками.».
Пункт 15.4.6. Дополнить абзацем (после первого): «Прогоны покрытия с шарнирным креплением к фермам покрытия сверху нельзя считать элементом связи или распоркой.».
Пункты 15.4.7, 15.4.8 и 15.4.9. Изложить в новой редакции:
«15.4.7 При наличии жесткого диска кровли в уровне верхних поясов ферм в покрытиях с уклоном кровли не более 10° без прогонов (в которых крупноразмерные железобетонные плиты приварены к верхним поясам или профилированный лист покрытия (по СП 294.1325800) прикреплен в каждом нижнем гофре) поперечные связи по верхним поясам ферм следует устраивать только в торцах здания и у температурных швов. В остальных шагах необходимы распорки у конька и у опор стропильных ферм.»
В покрытиях без прогонов горизонтальные связи по нижним поясам ферм следует ставить независимо от типа покрытия только в зданиях с кранами грузоподъемностью >= 50 т, с группами режимов работы 7К в цехах металлургических производств и 8К (по СП 20.13330).
При наличии подстропильных ферм в однопролетных покрытиях без прогонов и многопролетных покрытиях, расположенных в одном уровне, необходимо устройство продольных горизонтальных связей в плоскости верхних поясов ферм в одной из крайних панелей ферм.
15.4.8 При наличии жесткого диска кровли в соответствии с требованиями 15.4.7 в уровне верхних поясов ферм следует предусматривать инвентарные съемные связи для выверки конструкций и обеспечения их устойчивости в процессе монтажа.
15.4.9 При расположении покрытий в разных уровнях необходимо предусматривать по одной продольной системе связей в каждом уровне.
В пределах фонаря, где прогоны по верхнему поясу ферм отсутствуют, необходимо предусматривать распорки. Наличие таких распорок по коньковым узлам ферм является обязательным.
Связи по фонарям следует располагать в плоскости верхних поясов (ригелей) у торцов фонаря и с обеих сторон температурных швов.».
Пункт 15.4.10. Четвертый абзац. Исключить.
Пункт 15.4.12. Первый абзац. Заменить слово: «раскосы» на «раскосы решетки связей».
Подраздел 15.4. Дополнить пунктом 15.4.15 в следующей редакции:
«15.4.15 Тяжи в качестве элементов связей должны использоваться в несущих конструкциях для зданий и сооружений только классов КС-2 и КС-1 (по ГОСТ 27751), групп конструкций 2, 3, 4 (приложение В). Для создания в тяжах предварительного натяжения следует предусматривать специальные устройства с обеспечением доступа к ним и возможности подтяжки при эксплуатации.».
15.9 Фланцевые соединения
Подраздел 15.9. Изложить в новой редакции:
«15.9.1 К фланцевому соединению (ФС) стальных строительных конструкций следует относить соединение, в котором имеется хотя бы одна плоская деталь прямоугольной, круглой или иной формы (фланец), соединенная с торцом одного из элементов на сварке, с отверстиями для болтов либо для шпилек.»
Передача усилий во ФС (продольных сил, изгибающих моментов и поперечных сил) осуществляется через фланец.
15.9.2 Применяют ФС в монтажных стыках ферм и пространственных конструкций с элементами различного очертания, опорах ЛЭП, башенных и антенно-мачтовых сооружениях, стыках балок, колонн, элементов рам двутаврового или коробчатого сечения, в узлах примыкания балок к колоннам или другим балкам.
15.9.3 Классифицируются ФС по следующим признакам.
б) ФС конструкций группы 2 и 3;
Группа конструкций определяется по 4.3.1 и приложению В.
II — по действующим напряжениям в околофланцевой зоне (рисунок 21а):
а) с однозначной эпюрой сжимающих нормальных напряжений (сжатое ФС);
б) с однозначной эпюрой растягивающих нормальных напряжений (растянутое ФС);
в) с двузначной эпюрой нормальных напряжений (сжато-изогнутое или изгибаемо-растянутое ФС).
1 — околофланцевая зона; 2 — болты
Рисунок 21а — Классификация ФС по действующим напряжениям в околофланцевой зоне
III — по предварительному натяжению болтов во ФС:
а) без предварительного натяжения болтов;
б) с предварительным натяжением болтов.
IV — по способу передачи поперечных сил во ФС через:
а) болты, работающие, в том числе на срез;
б) силы трения через контактирующие поверхности на сжатых участках ФС;
в) специальные противосдвиговые упоры (опорные столики, ребра и т.д.).
При отсутствии поперечной силы, ФС по признаку IV не классифицируется.
15.9.4 На основании расчетов в проектной документации ФС следует классифицировать в соответствии с 15.9.3 по всем признакам.
15.9.5 Фланцевые соединения конструкций группы 1 (I, а) следует проектировать только на болтах с предварительным натяжением (III, б);
конструкций группы 2 и 3 (I, б) — с учетом положений 15.9.6 — 15.9.13;
конструкций группы 4 (I, в) — по 14.2 из стали (раздел 5) без учета дополнительных требований по относительному сужению в направлении толщины проката.
15.9.6 Фланцевые соединения, подверженные сжатию или совместному действию сжатия с изгибом (II, а), следует проектировать и рассчитывать по 14.2. При передаче поперечных сил через поверхности трения (III, б + IV, б), учитывают положения 14.3.
15.9.7 Фланцевые соединения, отнесенные по классификации к II, б и II, в, следует рассчитывать по пространственной схеме работы пластины с использованием апробированных методик, или методом конечных элементов с учетом геометрической и физической нелинейности работы соединения, или методом предельного равновесия в соответствии с действующими НД.
При наличии начальных несовершенств ФС в виде грибовидности, используемые расчетные модели ФС должны учитывать, что болты работают на растяжение и на изгиб, возникающий при деформировании грибовидных фланцев под нагрузкой или из-за отсутствия параллельности опорных поверхностей головки болта и гайки, возникающей при фрезеровке грибовидных фланцев.
15.9.8 При проектировании ФС следует проверять:
а) прочность и местную устойчивость соединяемых элементов в околофланцевой зоне;
б) несущую способность сварных швов крепления фланца к элементам конструкции в соответствии с требованиями 14.1;
в) прочность фланца в растянутой зоне ФС, отнесенных по классификации к II, б и II, в;
г) несущую способность болтов в растянутой зоне ФС, отнесенных по классификации к II, б и II, в;
д) несущую способность на сдвиг: для ФС III, б + IV, б — в соответствии с требованиями 14.3; для ФС III, а + IV, а — в соответствии с требованиями 14.2; для ФС IV, в — несущую способность на сдвиг специального упора (опорного столика, ребра и т.д.).
15.9.9 Для ФС II, б и II, в узел примыкания балки к полке колонны, дополнительно к требованиям 15.9.8, следует проверять на:
а) прочность и местную устойчивость полки колонны;
б) прочность и местную устойчивость стенки колонны (в том числе от совместного действия в колонне продольных сил, моментов, сдвигающих сил).
15.9.10 При проектировании ФС для фланцев следует применять сталь в соответствии с разделом 5 и приложением В; для ФС, отнесенных по классификации к II, б и II, в — сталь с дополнительными требованиями по относительному сужению для образцов в направлении толщины проката \psi_{z} не менее 35% с учетом положений 13.3 и 13.5.
15.9.11 При проектировании ФС II, б + III, б + IV, б и II, в + III, б + IV, б следует применять болты классов прочности 8.8, 10.9, 12.9 и соответствующие им гайки и шайбы. Для остальных ФС болты следует выбирать по 5.6 и 14.2.
Отверстия и болты следует размещать с учетом требований таблицы 40.
Гайки болтов, устанавливаемых без предварительного натяжения (ФС III, б), должны быть зафиксированы от раскручивания контргайками, пружинными шайбами и т.д.
15.9.12 Требования по натяжению болтов и к контролю плотности контакта между поверхностями фланцев для ФС III, б + IV, б приведены в СП 70.13330.
15.9.13 Приемка в эксплуатацию ФС при наличии начальных несовершенств в виде грибовидности должна осуществляться после получения положительных результатов при выполнении дополнительных расчетов.
Расчет ФС III, а + IV, а с неплоскими фланцами (при наличии зазоров между контактными поверхностями), выполняют, как соединений с плоскими фланцами (см. 15.9.5 — 15.9.9) без зазоров, принимая расчетное сопротивление одноболтового соединения Rbt = 0,54Rbun, независимо от класса прочности болтов, и коэффициент условий работы фланца \gamma_{c} = 1,4 . При этом зазоры между соединяемыми элементами с неплоскими фланцами должны удовлетворять следующим требованиям:
а) зазоры в зоне шайбы — не более 1,2 мм включительно;
б) краевые зазоры по периметру фланца — не более 4 мм включительно;
в) зазоры между фланцами по центральным линиям сжатых полок и сжатых зон стенок — не более 0,1 мм; по центральным линиям растянутых полок и растянутых зон стенок — не более 1,2 мм.».
16 Требования по проектированию конструкций опор воздушных линий электропередачи, открытых распределительных устройств и контактных сетей транспорта
Пункт 16.1. Первый абзац. Изложить в новой редакции:
«16.1 Для конструкций и соединений опор воздушных линий электропередачи (ВЛ), открытых распределительных устройств (ОРУ) и контактных сетей транспорта (КС) следует применять материалы в соответствии с требованиями раздела 5 и приложения В.».
Второй абзац. Заменить слова: «В зависимости» на «16.1а В зависимости».
Пункт 16.2. Дополнить абзацами в следующей редакции:
«Фланцевые соединения без контролируемого натяжения болтов применяются для соединения конструкций, указанных в настоящем разделе, вне зависимости от классификации напряжений в околофланцевой зоне II по 15.9.3.»
Для ФС, подверженных сжатию (сжатию с изгибом), с болтами без контролируемого натяжения следует применять болты, гайки и шайбы в соответствии с 5.6.».
Пункт 16.3. Исключить.
Пункт 16.4. Второй абзац. Изложить в новой редакции:
«Для опор ВЛ, ОРУ и КС значение коэффициента надежности по ответственности \gamma_{n} следует принимать в соответствии с требованиями ГОСТ 27751.».
Пункт 16.15. Таблица 46. Графа 1. Пункт 3. Заменить слово: «вдоль» на «вдоль и поперек».
17 Требования по проектированию конструкций антенных сооружений связи высотой до 500 м
Пункт 17.1. Первый абзац. Заменить слова: «сталь марок 20 и 09Г2С по действующим НД» на «, а также сварные прямошовные и бесшовные трубы из стали С245, С255, С345, С355.».
Пункт 17.8. Первый и второй абзацы. Изложить в новой редакции:
«17.8 Монтажные соединения элементов конструкций (в том числе, фланцевые), передающие расчетные усилия, следует проектировать на болтах класса точности В и классов прочности 8.8 и 10.9. При знакопеременных усилиях следует принимать соединения на болтах классов прочности 8.8 и 10.9 с обязательным натяжением болтов на усилие Pb (по 14.3.6) или на монтажной сварке.».
18 Требования по проектированию конструкций зданий и сооружений при реконструкции
18.2 Расчетные характеристики стали и соединений
Пункт 18.2.2. Пятый абзац. Исключить.
Шестой абзац. Исключить слова: «, выполненных из кипящей стали толщиной свыше 12 мм и эксплуатирующихся при отрицательных температурах).».
Дополнить пункт после шестого абзаца абзацем в следующей редакции:
«Ударную вязкость не следует оценивать в случае кипящих и бессемеровских сталей, а также других углеродистых сталей с содержанием серы S > 0,55% или фосфора P > 0,050%;».
Пункт 18.2.3. Заменить дату: «1932» на «1950».
Пункт 18.2.4. Во втором и четвертом абзацах заменить дату: «1932» на «1950».
Перечисление а). Изложить в новой редакции:
«а) при наличии сертификата — по минимальным значениям предела текучести и временного сопротивления, установленным в НД, по которым изготовлена данная металлопродукция; \gamma_{m} = 1,15 — для проката, изготовленного до 1982 г.; \gamma_{m} = 1,1 — для проката, изготовленного после 1982 г.; \gamma_{m} = 1,05 — для проката, изготовленного после 1988 г. по НД, использующей статистическую процедуру контроля свойств проката;».
Перечисления б) и в). Заменить значение \gamma_{m} : «1,1» на «1,15».
Последний абзац. Исключить.
18.3 Усиление конструкций
Пункт 18.3.1. Заменить слова: «положительной температуре» на «расчетной температуре t >= -45 °C».
Пункт 18.3.13. Перечисление б). Заменить слово (два раза): «- при» на «- коэффициент, принимаемый при».
Перечисление в). Заменить слова: «для конструкций» на «- коэффициент для конструкций».
Приложение А Основные буквенные обозначения величин
Исключить обозначение: «Rbh».
Приложение В Материалы для стальных конструкций и их расчетные сопротивления
Группа 4. Заменить слова: «и т.п.),» на «и т.п.); сооружения класса КС-1 (ГОСТ 27751) - теплицы; парники; здания, в которых не предусматривается постоянное пребывание людей (мобильные сборно-разборные и контейнерного типа, временные склады и сооружения с ограниченным сроком службы, шпунтовые ограждения котлованов, временные опоры и т.п.),».
Таблица В.1. Изложить в новой редакции:
Нормируемые показатели ударной вязкости проката и труб <1>
Таблица В.2. Первая графа. Заменить значение (два раза): «490» на «540».
Пятая графа. Заменить значение: «0,53» на «0,60».
Таблица В.3. Изложить в новой редакции:
Нормативные и расчетные сопротивления при растяжении, сжатии и изгибе листового, широкополосного универсального, сортового проката и труб <1>
Сноска <1> к наименованию таблицы В.3. Дополнить предложением в следующей редакции:
«Трубы диаметром 114 — 530 мм, сваренные высокочастотной сваркой (ВЧС), следует применять только после объемной термической обработки (ОТО).».
Таблица В.5. Строки «С355» и «С355-1». Изложить в новой редакции:
| С355 | От 8,0 до 16 включ. | 355 | 490 | 350/340 | 460/450 |
| « 16 » 40 «» | 345 | 480 | 340/330 | 460/450 | |
| С355-1 | От 8,0 до 16 включ. | 355 | 490 | 350/340 | 460/450 |
| « 16 » 40 «» | 345 | 480 | 340/330 | 460/450 |
Таблица В.9. Головка. Изложить в новой редакции:
| Параметр диаграммы | Стали | ||||
| С245, С255, С255Б, С255Б-1 | С345, С345К, С355, С355-1, С355П, С345Б, С345Б-1, С355Б, С355Б-1 | С390, С390-1, С390Б | С440, С440Б | С550, С590 | |
Приложение Г Материалы для соединений стальных конструкций
Таблица Г.3. Изложить в новой редакции:
Требования к болтам при различных условиях их применения
Таблица Г.5. Пятая графа. Заменить значение: «561» на «728» и «-» на «854».
Таблица Г.5. Четвертая и пятая строки. Изложить в новой редакции:
| 10.9 | 1040 | 936 | 416 | 728 |
|---|---|---|---|---|
| 12.9 | 1220 | 1098 | 427 | 854 |
Таблица Г.8. Исключить.
Экспликация к формуле (Д.3). Заменить формулу
I_{y} = 2\eta_{l}t_{w}hb^{2}b^{2}(\eta_{l}^{2} + 2,5\eta_{l} + 1)/(2\eta_{l} + 1)^{2} на I_{y} = 2\eta_{l}t_{w}hb^{2}(\eta_{l}^{2} + 2,5\eta_{l} + 1)/(2\eta_{l} + 1)^{2} .
Пункт Ж.5. Первый абзац. Заменить слова: «следует определять» на «определяют».
