Изменение № 1 к СП 16.13330.2017 «СНиП II-23-81* Стальные конструкции»

(утв. и введено в действие Приказом Минстроя России от 16.08.2018 № 530/пр)

Утверждено и введено в действие Приказом Министерства строительства и жилищно-коммунального хозяйства Российской Федерации (Минстрой России) от 16 августа 2018 г. № 530/пр

ИЗМЕНЕНИЕ № 1 К СП 16.13330.2017 «СНиП II-23-81* СТАЛЬНЫЕ КОНСТРУКЦИИ»

ОКС 91.080.10

Дата введения 17 февраля 2019 года

Введение

Введение дополнить абзацем в следующей редакции:

Изменение № 1 к настоящему своду правил разработано авторским коллективом АО «НИЦ „Строительство“ — ЦНИИСК им. В.А. Кучеренко (руководитель — д-р техн. наук И.И. Ведяков; исполнители — д-р техн. наук П.Д. Одесский, канд. техн. наук М.И. Гукова, канд. техн. наук Д.В. Конин, канд. техн. наук М.Р. Урицкий, канд. техн. наук М.И. Фарфель, канд. техн. наук Д.В. Соловьев, С.В. Гуров)»

4 Общие положения

Пункт 4.1.1. Пятый абзац. Заменить слово: «объктов» на «объектов»;

седьмой абзац изложить в следующей редакции:

«обосновывать увеличение расчетной толщины проката и стенок труб требованиями защиты от коррозии и повышения предела огнестойкости конструкций;».

Пункт 4.2.4. Третий абзац изложить в следующей редакции:

«отдельные конструктивные стержневые элементы (растянутые, сжатые, внецентренно сжатые, сжато-изгибаемые и изгибаемые);».

Пункт 4.2.5 изложить в следующей редакции:

«4.2.5 Пространственные стальные конструкции следует рассчитывать как единые системы с учетом факторов, определяющих напряженное и деформированное состояния, особенности взаимодействия элементов конструкций между собой и с основанием.»

При расчете пространственных конструкций (мембран, пластинок, оболочек), а также конструкций с элементами из высокопрочных материалов с нелинейной диаграммой деформирования, следует учитывать влияние геометрической и физической нелинейности.».

5 Материалы для конструкций и соединений

Пункт 5.4. Первый абзац. Исключить слова: «марок 15Л, 25Л, 35Л и 45Л».

Пункт 5.9. Первый абзац. Исключить слова: «диаметром до и свыше 48 мм».

6 Расчетные характеристики материалов и соединений

Пункт 6.1. Таблица 3. Заменить слова: «свойств, с пределом» на «свойств с пределом».

Пункт 6.4. Таблица 4, вторая графа. Заменить слова: «с физическим контролем качества шва» на «при контроле качества шва неразрушающими методами».

7 Расчет элементов стальных конструкций при центральном растяжении и сжатии

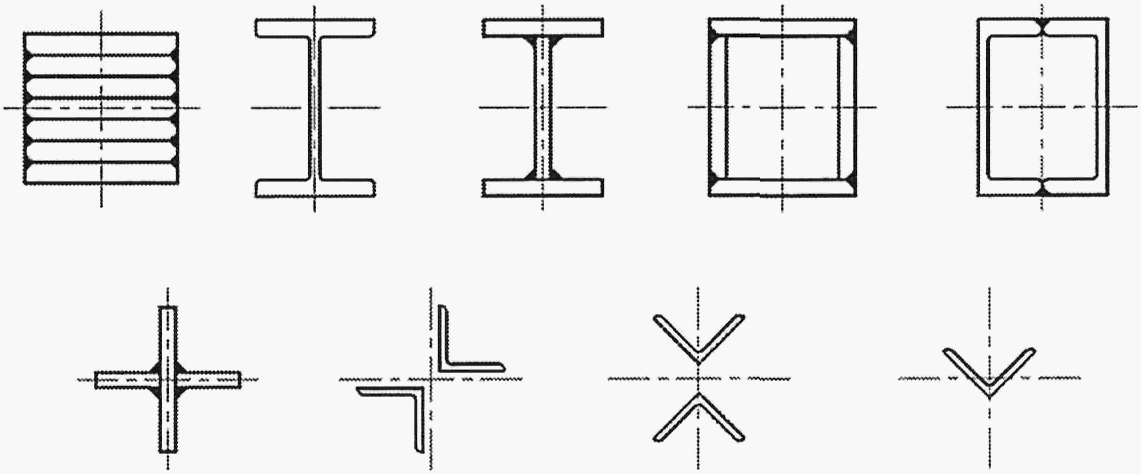

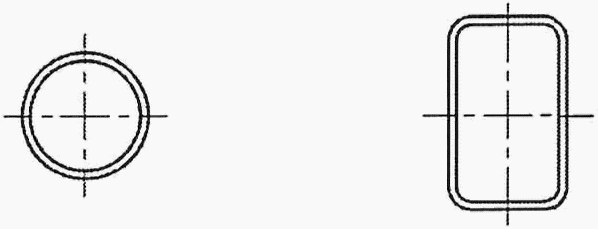

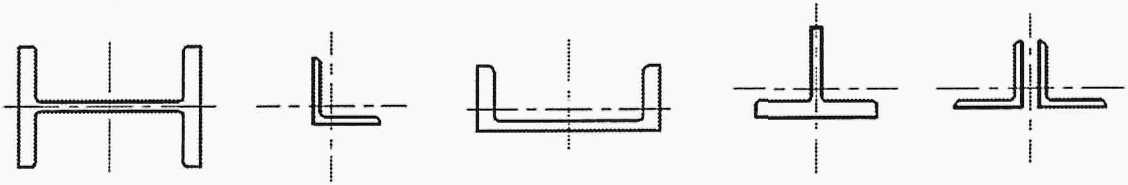

Пункт 7.1.3. Таблицу 7 изложить в следующей редакции:

«Таблица 7»

Тип сечения		Значение коэффициента
обозначение	форма	\alpha	\beta
a		0,03	0,06
b		0,04	0,09
c		0,04	0,14
Примечание — Значения коэффициентов для прокатных двутавров высотой свыше 500 мм при расчете на устойчивость в плоскости стенки следует принимать по типу сечения a.

«.»

Пункт 7.2.4. Второе предложение изложить в следующей редакции:

«Влияние моментов в узлах следует учитывать, например, от расцентровки элементов решетки.».

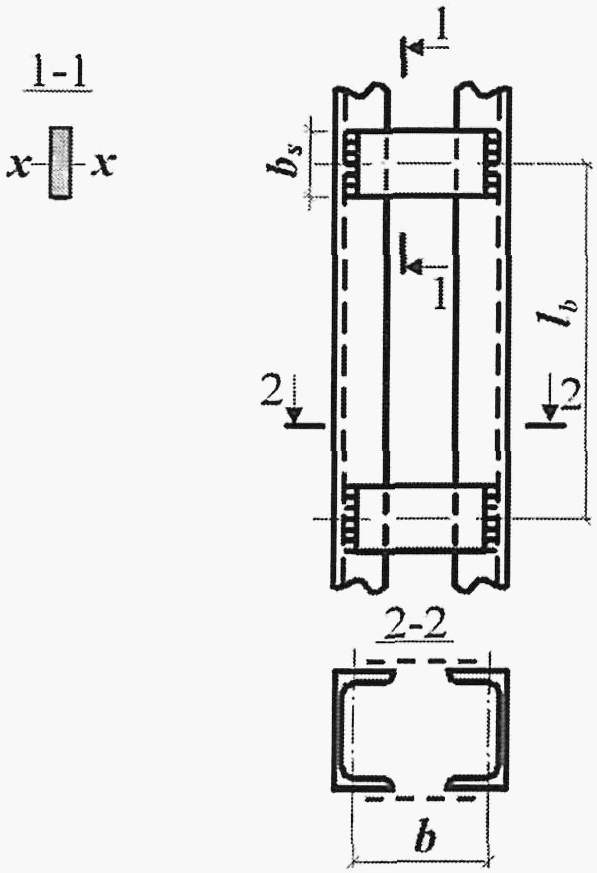

Пункт 7.2.5. Рисунок 4. Заменить обозначение: «S» на «bs».

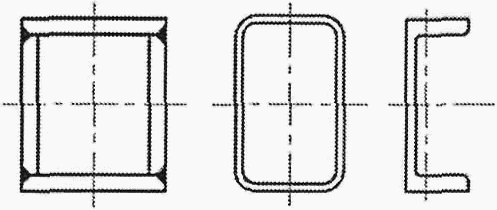

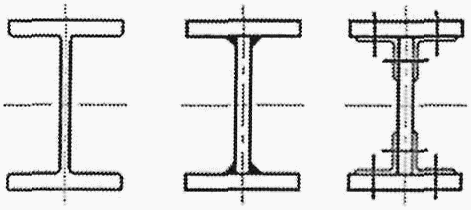

Пункт 7.3.2. Таблицу 9 изложить в следующей редакции:

«Таблица 9»

Сечение	Условная гибкость элемента \overline{\lambda}	Предельная условная гибкость стенки \overline{\lambda_{uw}}
	<= 2	1,30 + 0,15\overline{\lambda^{2}} (23)
	> 2	1,20 + 0,35\overline{\lambda} \leq 2,3 (24)
	<= 1	1,2 (25)
	> 1	1,0 + 0,2\overline{\lambda} \leq 1,6 (26)

	<= 0,8	1,0 (27)
	> 0,8	0,85 + 0,19\overline{\lambda} \leq 1,6 (28)
	0,8 \leq \overline{\lambda} \leq 4	(0,40 + 0,07\overline{\lambda})(1 + 0,25 \sqrt{2 - b_{f}/h_{ef}}) (29)
Обозначения, принятые в таблице 9: \overline{\lambda} — условная гибкость элемента, принимаемая в расчете на устойчивость при центральном сжатии; bf — ширина полки тавра. Примечания 1 В коробчатом сечении значение \overline{\lambda_{uw}} следует определять для пластинок, расположенных параллельно плоскости, в которой проверяется устойчивость элемента в целом. 2 В тавровом сечении должно соблюдаться условие 1 <= bf/hef <= 2; при \overline{\lambda}&lt;0,8 или \overline{\lambda}&gt;4 в формуле (29) следует принимать \overline{\lambda} = 0,8 или \overline{\lambda} = 4 соответственно. 3 Знак «<=» в формулах означает, что значение \overline{\lambda_{uw}} в случае его превышения при расчете по формуле следует принимать равным указанному в правой части.

«.»

Пункт 7.3.5. Заменить слова: «допускается принимать» на «принимают».

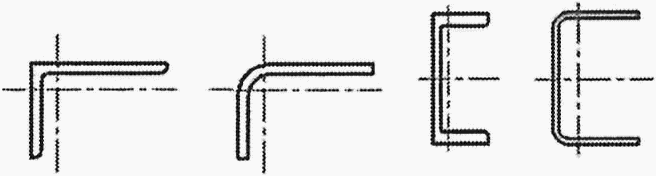

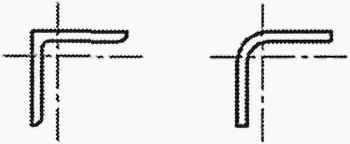

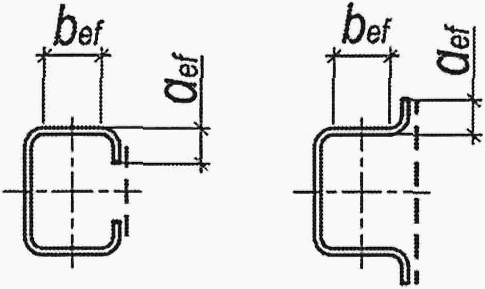

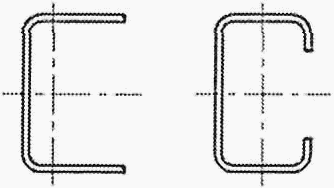

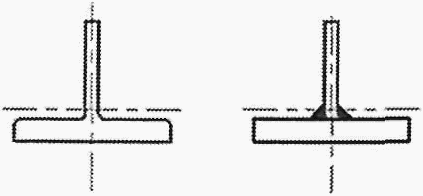

Пункт 7.3.8. Таблицу 10 изложить в следующей редакции:

«Таблица 10»

Сечение	Предельная условная гибкость свеса (отгиба) полки \overline{\lambda_{uf}} при гибкости элемента 0,8 \leq \overline{\lambda} \leq 4
	0,36 + 0,10\overline{\lambda} (37)
	0,43 + 0,08\overline{\lambda} (38)
	0,40 + 0,07\overline{\lambda} (39)
	0,85 + 0,19\overline{\lambda} (40)
Обозначение, принятое в таблице 10: \overline{\lambda} — условная гибкость элемента, принимаемая в расчете на устойчивость при центральном сжатии. Примечание — Для свесов (отгибов) полок (рисунок 5) предельные значения условной гибкости \overline{\lambda_{uf}} , вычисленные по формулам (37) и (38), следует умножать на коэффициент 1,5, а по формуле (39) — на 1,6.

8 Расчет элементов стальных конструкций при изгибе

Пункт 8.2.3. Формулу (53) изложить в следующей редакции:

« \frac{M_{x}}{c_{x}\beta W_{xn,min}R_{y}\gamma_{c}} + \frac{B}{c_{\omega}W_{\omega n,min}R_{y}\gamma_{c}} \leq 1 , (53)»

Пункт 8.2.5. Первый абзац. Заменить слова: «как сечений 2-го класса» на «как расчет элементов 2-го класса».

Пункт 8.2.7. Первый абзац. Заменить слова: «как сечений 3-го класса» на «как расчет элементов 3-го класса».

Пункт 8.2.8. Первый абзац. Заменить слова: «как расчет сечений 2-го класса» на «как расчет элементов 2-го класса».

Пункт 8.3.2. Исключить слова: «рассчитываемых на усталость».

Пункт 8.3.3. Формула (67). Заменить формулу: « \sigma_{fy} = 2M_{t}t/I_{f} » на « \sigma_{fy} = M_{t}ta/(0,75I_{f}h_{w}) ;»;

пояснение обозначения « \gamma_{f1} ». Заменить слово: «согласно» на «согласно дополнительному коэффициенту по»;

после слов «согласно 8.2.2;» дополнить обозначением и пояснением:

«a — расстояние между вертикальными ребрами стенки балки;».

Пункт 8.4.6. Первый абзац. Заменить слова: «балок сечениями 2-го и 3-го классов» на «балок 2-го и 3-го классов».

Пункт 8.5.13. Второй абзац. Заменить слово: «перечислению б) 8.5.12» на «8.5.12 б)».

Пункт 8.5.20. Заменить слова: «допускается увеличивать» на «увеличивают».

9 Расчет элементов стальных конструкций при действии продольной силы с изгибом

Пункт 9.1.3. После формулы (108) дополнить словами: «При этом № следует принимать со знаком »-«.».

Пункт 9.2.9. Второй абзац. После слов «вместо m и» дополнить обозначением: « \overline{\lambda} ».

Пункт 9.2.10. После формулы (122) дополнить словами: «при этом № следует принимать со знаком »-«.»;

второй абзац. Исключить слово: «одноосном».

Пункт 9.4.7. Заменить слова: «по формулам таблице 23.» на «по формулам таблицы 23.».

12 Расчет элементов стальных конструкций на усталость

Пункт 12.2. Первый абзац. Заменить слова: «СП 20.13330» на «СП 20.13330. При этом»;

третье предложение изложить в следующей редакции: «Расчет на усталость верхней зоны стенок составных балок крановых путей под действием крановых нагрузок, определяемых согласно СП 20.13330, следует выполнять по формуле»;

последнее предложение. Заменить слова: «по формулам 8.3.3» на «по формулам (67).».

13 Проектирование стальных конструкций с учетом предотвращения хрупкого разрушения

Пункт 13.1. Четвертый абзац. Заменить слова: «а также остаточных» на «а также сварочных и остаточных».

Пункт 13.2. Шестой абзац. Изложить в следующей редакции: «применять выводные планки и неразрушающие методы контроля качества швов — для сварных соединений;»;

десятый абзац. Заменить слова: «по возможности» на «сваркой или».

Пункт 13.3 изложить в следующей редакции:

«₁₃.3 При применении в сварных соединениях проката толщиной s >= 25 мм из низколегированных сталей в тавровых и угловых соединениях, а также у сварных швов с полным проплавлением, один из элементов в которых испытывает растягивающие напряжения по толщине листа, и остального проката толщиной более 40 мм возникает риск появления слоистого разрушения (дефекта в прокате, образующегося под действием сварки, в виде слоистых трещин, параллельных плоскости проката). Такой дефект обнаруживается при ультразвуковом контроле качества швов.»

Возникновение слоистого разрушения существенно зависит от формы соединений и расположения сварных швов, от размера шва, толщины свариваемых элементов, степени жесткости соединения и технологии сварки, а также от категории сплошности проката, которую следует определять в соответствии с действующими нормативными документами.».

Пункт 13.5. Обозначение единицы измерения «%» перенести в конец предложения.

14 Проектирование соединений стальных конструкций

Пункт 14.1.1. Второй абзац. Исключить слово: «минимальные».

Пункт 14.1.5. Второй абзац. Исключить слова: «, с пределом текучести до 375 Н/мм2, а также стали»;

третий абзац. Исключить слова: «; не применять порошковую проволоку».

Пункт 14.1.7. Перечисление б). Исключить слово: «большей»;

перечисление е). Заменить слова: «перечислений а) или б) 14.1.7» на «14.1.7 а) или б)»;

перечисление ж). Заменить слово: «металлу» на «металлу;».

Пункт 14.1.9. Первый абзац. После слов «следует применять в конструкциях» дополнить словами: «нормального и пониженного уровня ответственности по классификации ГОСТ 27751»;

последний абзац. Изложить в следующей редакции:

«Односторонние угловые швы не следует применять в конструкциях зданий и сооружений:»

класса КС-3 (ГОСТ 27751);

возводимых в районах с сейсмичностью 8 баллов и выше;

в районах с расчетной температурой ниже минус 45 °C;

в конструкциях групп 1, 2, 3 в зданиях с кранами режимов работы 7К (в цехах металлургических производств) и 8К;

в балках и ригелях рамных конструкций, рассчитываемых согласно требованиям 8.2.3, 8.2.6 и 8.2.7».

Пункт 14.1.10. Первая строка. Заменить слова: «нагрузке при» на «нагрузке и».

Пункт 14.1.20. Первая строка. Заменить слова: «При осуществлении» на «При выполнении».

15 Требования по проектированию некоторых видов зданий, сооружений и конструкций

Пункт 15.2.2. Первый абзац. Заменить слова: «допускается принимать» на «принимаются».

Пункт 15.3.4. Первый абзац. Последнее предложение. Заменить слова: «Допускается применение фланцевых соединений с» на «Применяют фланцевые соединения с».

Пункт 15.4.5. Четвертый абзац. Исключить слово: «крайних».

Пятый абзац. Заменить предлог: «со» на «с».

Пункт 15.4.7. Заменить слова: «каждом гофре» на «каждом нижнем гофре».

Пункт 15.4.10. Исключить четвертый абзац.

Пункт 15.5.2. Второй абзац. Заменить слово: «двухсторонние» на «двусторонние».

Пункт 15.5.5. Первый абзац. Вторая строка. Заменить слова: «следует применять» на «применяются».

Пункт 15.9.1. Третий абзац поменять местами со вторым абзацем и изложить в следующей редакции:

«Фланцевые соединения стальных конструкций, подверженных сжатию или совместному действию сжатия с изгибом (при однозначной эпюре сжимающих напряжений в соединяемых элементах), выполняются или на болтах (в том числе высокопрочных) без предварительного натяжения, затяжкой стандартным ручным ключом, или на высокопрочных болтах с предварительным их натяжением.».

Пункт 16.1. Заменить слова: «1 — сварные» на «группа 1 — сварные»; «2 — сварные» на «группа 2 — сварные».

Пункт 16.12. Предпоследний абзац. Заменить слова: «допускается принимать» на «принимают».

18 Требования по проектированию конструкций зданий и сооружений при реконструкции

Пункт 18.1.2. Последний абзац. Заменить слова: «временную разгрузку конструкций.» на «временной разгрузки конструкций.».

Пункт 18.3.7. Первый абзац. Заменить слова: «следует применять» на «применяются».

Пункт 18.3.16. Заменить слова: «Не следует усиливать» на «Не требуют усиления».

Приложение В Материалы для стальных конструкций и их расчетные сопротивления

Таблица В.1. Наименование таблицы дополнить словами: «и труб»;

Таблицу изложить в следующей редакции:

«Таблица В.1»

Нормируемые показатели ударной вязкости проката и труб

Расчетная температура, °C	Группа конструкций	Нормативное сопротивление стали, Н/мм2
		Ryn < 290			290 <= Ryn < 390		390 <= Ryn < 490		Ryn >= 490
		Показатели ударной вязкости KCV, Дж/см2
		при температуре испытаний на ударный изгиб, °C
		+20	0	-20	-20	-40	-40	-60	-60
t >= -45	1, 2, 3	34	34	-	34	-	34	-	40
-45 > t >= -55	1	-	-	34	-	34	34	-	40
	2, 3	-	34	-	34	-	34	-	40
t < -55	1, 2, 3	-	-	34	-	34	-	34	40
Примечания 1 KCV — ударная вязкость образцов — с V-образным надрезом. 2 В толстолистовом прокате испытываются поперечные образцы, в фасонном и сортовом прокате — продольные. 3 В электросварных трубах нормы распространяются на ударную вязкость основного металла, металла сварного шва и границы сплавления. Ударная вязкость принимается для образцов с острым надрезом.

«.»

Таблица В.2. Пятая графа. Заменить значение: «0,51» на «0,53».

Таблица В.4. Значения параметров для стали С390Б изложить в следующей редакции:

«»

Сталь	Толщина полки профилей, мм	Нормативное сопротивление проката, Н/мм2		Расчетное сопротивление проката, Н/мм2
		Ryn	Run	Ry	Ru
С390Б	<= 30	390	520	380	505
	Св. 30 до 60 включ.	370	490	360	480
	« 60 » 80 «»	360	480	350	470
	« 80 » 100 «»	350	480	340	470
	> 100	330	470	320	460

«.»

Приложение Ж Коэффициент устойчивости при изгибе \psi_{\text{в}}

Пункт Ж.3. Четвертый абзац снизу. Заменить слова: «допускается значение \psi определять по формулам» на «значение \psi определяют по формулам».

---
