Изменение № 1 к СП 101.13330.2012 «СНиП 2.06.07-87 „Подпорные стены, судоходные шлюзы, рыбопропускные и рыбозащитные сооружения“»

(утв. и введено в действие Приказом Минстроя России от 23.12.2019 № 837/пр)

Утверждено и введено в действие Приказом Министерства строительства и жилищно-коммунального хозяйства Российской Федерации (Минстрой России) от 23 декабря 2019 г. № 837/пр

ИЗМЕНЕНИЕ № 1 К СП 101.13330.2012 «СНиП 2.06.07-87 „ПОДПОРНЫЕ СТЕНЫ, СУДОХОДНЫЕ ШЛЮЗЫ, РЫБОПРОПУСКНЫЕ И РЫБОЗАЩИТНЫЕ СООРУЖЕНИЯ“»

ОКС 13.020.99,

91.060.10,

93.140,

93.160

Дата введения 24 июня 2020 года

Содержание

Приложение А. Исключить статус: «(справочное)».

Приложение Б. Исключить статус: «(обязательное)».

Приложение В. Исключить статус: «(рекомендуемое)».

Приложение Г. Исключить статус: «(рекомендуемое)».

Приложение Д. Исключить статус: «(рекомендуемое)».

Приложение Е. Исключить статус: «(рекомендуемое)».

Приложение Ж. Исключить статус: «(рекомендуемое)».

Приложение И. Исключить статус: «(рекомендуемое)».

Приложение К. Исключить статус: «(рекомендуемое)».

Приложение Л. Исключить статус: «(обязательное)».

Приложение М. Исключить статус: «(рекомендуемое)».

Приложение Н. Исключить статус: «(рекомендуемое)».

Приложение П. Исключить.

Приложение Р. Исключить.

Дополнить наименованиями приложений С — У в следующей редакции:

«Приложение С Методика (методы) проведения испытаний по определению эффективности рыбозащитных сооружений»

Приложение Т Положения по проверке технического состояния рыбозащитных сооружений и проверке параметров их работы

Приложение У Типы (схемы) конструкций рыбозащитных сооружений».

Введение

Дополнить третьим абзацем в следующей редакции:

«Изменение № 1 к СП 37.13330.2012 разработано авторским коллективом ЗАО „ПРОМТРАНСНИИПРОЕКТ“ (руководитель темы — д-р техн. наук Л.А. Андреева, И.П. Потапов, А.В. Багинов, А.С. Букреева), ФГБУ „ЦУРЭН“ (руководитель темы — А.В. Царев, канд. техн. наук С.Н. Салиенко, д-р техн. наук, проф. П.А. Михеев, канд. техн. наук А.Л. Эрслер, К.А. Самохина, канд. с.-х. наук А.Д. Павлов).».

2 Нормативные ссылки

Дополнить нормативной ссылкой в следующей редакции:

«ГОСТ 4403-91 Ткани для сит из шелковых и синтетических нитей. Общие технические условия».

3 Термины и определения

Пункт 3.1. Исключить.

Пункт 3.3. Изложить в новой редакции:

«3.3 безопасное место водного объекта рыбохозяйственного значения: Зона водного объекта, где скорости потока, направленного в гидротехническое сооружение и (или) устройство забора воды, менее сносящих скоростей для рыб наименьшего защищаемого размера или транзитного течения водного объекта;».

Пункт 3.4. Исключить.

Пункты 3.7 - 3.13. Исключить.

Пункт 3.15. Изложить в новой редакции:

«3.15 насосная станция: Комплекс гидротехнических сооружений и оборудования для подачи воды потребителю с заданными расходом, напором и временем;».

Пункты 3.17 - 3.19. Исключить.

Пункт 3.22. Изложить в новой редакции:

«3.22 потокообразователь: Устройство, предназначенное для создания гидравлической струйной завесы;».

Дополнить пунктом 3.22а в следующей редакции:

«3.22а потокоформирующие элементы: Элементы рыбозащитного сооружения, способствующие формированию требуемых параметров потока (конфузоры, диффузоры, пластины, потокообразователи);».

Пункт 3.24. Изложить в новой редакции:

«3.24 промывное устройство: Техническое решение, предназначенное для очистки экрана рыбозащитного сооружения от мусора;».

Пункт 3.25, 3.26. Исключить.

Пункты 3.27, 3.28. Изложить в новой редакции:

«3.27 рыбозащитные сооружения: Гидротехнические сооружения и (или) устройства, предназначенные для предотвращения попадания личинок, молоди и взрослых рыб в гидротехнические сооружения и (или) устройства забора воды и отведения их в жизнеспособном состоянии в безопасное место водного объекта рыбохозяйственного значения;»

3.28 рыбоотвод: Элемент рыбозащитного сооружения, предназначенный для отведения личинок, молоди и взрослых рыб с сохранением их жизнеспособности в безопасное место водного объекта рыбохозяйственного значения;».

Пункт 3.31. Дополнить пунктом 3.31а в следующей редакции:

«3.31а скорость потока по нормали к экрану: Вектор скорости потока воды, направленного в гидротехническое сооружение и (или) устройство забора воды, перпендикулярный к экрану рыбозащитного сооружения (на расстоянии до 10 см от экрана);».

Пункт 3.33. Изложить в следующей редакции:

«3.33 транзитный поток: Поток вдоль экрана рыбозащитного сооружения, образованный транзитным течением водотока или созданный гидравлической струйной завесой с помощью потокообразователя.».

Пункт 3.34. Исключить.

5 Общие положения

Пункт 5.7. Изложить в новой редакции:

«5.7 Выбор типа рыбозащитного сооружения и его размещение в каждом конкретном случае определяется на основании технико-экономического сравнения вариантов с учетом оценки показателей эффективности защиты рыб.».

9 Рыбозащитные сооружения

Пункты 9.1 - 9.5. Изложить в новой редакции:

«9.1 Проектирование рыбозащитных сооружений осуществляется с учетом специфики конструктивных решений гидротехнических сооружений и (или) устройств забора воды».

9.2 Рыбозащитные сооружения должны предотвращать гибель личинок, молоди и взрослых рыб в гидротехнических сооружениях и (или) устройствах забора воды и обеспечивать их отведение в безопасное место водного объекта.

Рыбозащитные сооружения не должны оказывать негативного воздействия на общую репродуктивную способность рыб, их внутренние органы и ткани.

9.3 Рыбозащитные сооружения должны исключать возможность формирования условий для привлечения, удержания, дезориентации рыб, образования водоворотных участков в зоне своего действия.

9.4 Проектирование рыбозащитных сооружений необходимо осуществлять на основе рыбохозяйственной характеристики водного объекта, в которой должны быть указаны категория водного объекта рыбохозяйственного значения, видовой и размерный состав защищаемых рыб, период их ската, трассы миграций, места обитания, вертикальное и горизонтальное распределение рыб, места расположения нерестилищ и зимовальных ям.

9.5 Эффективность рыбозащитных сооружений, применяемых на гидротехнических сооружениях гидроэлектростанций (за исключением деривационных ГЭС), принимается по результатам испытаний (мониторинга) рыбозащитных сооружений.».

Пункты 9.6, 9.7. Исключить.

Пункт 9.8. Изложить в новой редакции:

«9.8 Эффективность рыбозащитных сооружений для рыб размером от 12 мм и выше должна быть не менее 70% (за исключением рыбозащитных сооружений, применяемых на гидроэнергетических объектах, указанных в 9.5) по каждому сезону года.»

Фактическая эффективность рыбозащитных сооружений определяется в срок не позднее двух лет с даты их ввода в эксплуатацию по результатам испытаний (мониторинга) рыбозащитных сооружений в соответствии с приложением С.

Испытания по определению эффективности рыбозащитных сооружений не проводятся при временном водопользовании с разрешенным водопользованием сроком не более одного года и расчетным расходом воды на водопользование не более 0,2 м3/с.

Сведения о проведенных испытаниях по определению эффективности рыбозащитных сооружений представляются в федеральный орган исполнительной власти, осуществляющий функции по федеральному государственному контролю (надзору) в области рыболовства и сохранения водных биологических ресурсов.».

Дополнить пункт 9.8 пунктами 9.8.1 — 9.8.5 в следующей редакции:

«9.8.1 Испытания по определению эффективности рыбозащитных сооружений осуществляется на основании данных, полученных в ходе натурных исследований по учету попадания и гибели рыб в гидротехнических сооружениях и (или) устройствах забора воды.»

Такие исследования должны учитывать конструкцию гидротехнического сооружения и (или) устройства забора воды, рыбозащитного сооружения, места размещения средств отбора ихтиологических проб (далее — ихтиопроба), продолжительность и периодичность проведения наблюдений, которые определяются пространственно-временными миграциями рыб.

В целях получения репрезентативных данных наблюдения должны проводиться не реже одного раза в каждый сезон года, круглосуточно, с интервалами от двух до четырех часов. Допускается проведение круглосуточных наблюдений два-три раза в неделю через равные промежутки времени (1 — 3 сут).

Методика (методы) проведения испытаний по определению эффективности рыбозащитных сооружений приведена в приложении С.

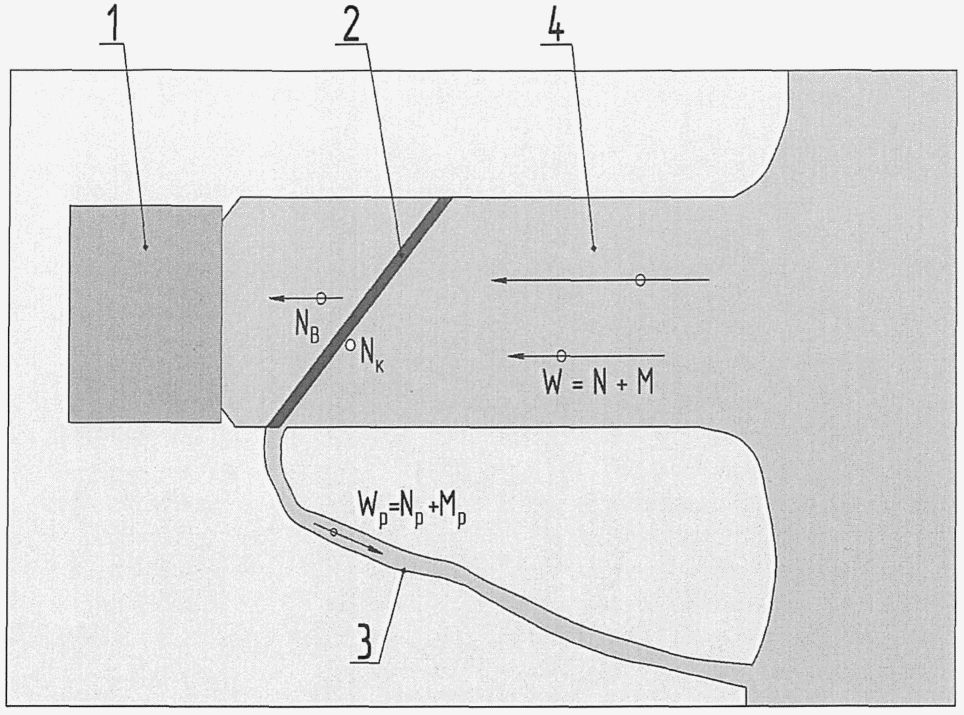

9.8.2 Эффективность рыбозащитного сооружения Kef, %, определяется как отношение количества рыб, гибель которых предотвращается, к числу рыб, которые погибли бы в гидротехническом сооружении и (или) устройстве забора воды без оборудования его рыбозащитным сооружением, с учетом выживаемости рыб после воздействия рыбозащитного сооружения и (или) контакта рыб с элементами его конструкции, по формуле

K_{ef} = \frac{N_{0} - N}{N_{0}} \cdot B \cdot 100 , (9.1)

где N0 — количество рыб в потоке воды, направленном в гидротехническое сооружение и (или) устройство забора воды, при отсутствии рыбозащитного сооружения;

N — количество рыб в потоке воды, направленном в гидротехническое сооружение и (или) устройство забора воды, при работе рыбозащитного сооружения;

B — коэффициент выживаемости рыб после воздействия рыбозащитного сооружения и (или) контакта рыб с элементами его конструкции.».

9.8.3 При отсутствии возможности чередования работы гидротехнического сооружения и (или) устройства забора воды с рыбозащитным сооружением и без него эффективность рыбозащитного сооружения Kef, %, определяется в соответствии с С.7 приложения С.

9.8.4 При проектировании рыбозащитных сооружений должны предусматриваться конструктивные элементы для размещения средств отбора проб, обеспечивающих проведение натурных исследований по учету попадания и гибели рыб (направляющие, отводящие патрубки и др.).

9.8.5 По результатам натурных исследований по учету попадания и гибели рыб в гидротехнических сооружениях и (или) устройствах забора воды и испытаний по определению эффективности рыбозащитного сооружения составляется отчет, который направляется в федеральный орган исполнительной власти, осуществляющий функции по федеральному государственному контролю (надзору) в области рыболовства и сохранения водных биологических ресурсов, после окончания натурных исследований.».

Пункты 9.9 - 9.14. Изложить в новой редакции:

«9.9 Для обеспечения требуемой эффективности защиты рыб рыбозащитные сооружения допускается устраивать в виде рыбозащитного комплекса, составленного в виде блоков или модулей из отдельных секций (кассет) или из различных рыбозащитных сооружений, взаимодополняющих положительное воздействие на процесс защиты и отвода рыб.»

Эффективность комплексных рыбозащитных сооружений, состоящих из двух и более рыбозащитных сооружений и (или) экранов, размещаемых на одном участке по горизонтали и (или) вертикали потока воды, направленного в гидротехническое сооружение и (или) устройство забора воды, должна быть не менее 70% для защищаемых рыб.

Комплексные рыбозащитные сооружения, состоящие из двух и более рыбозащитных сооружений и (или) экранов, размещаемых на разных участках по горизонтали и (или) вертикали потока воды, направленного в гидротехническое сооружение и (или) устройство забора воды, должны обеспечить эффективность каждого рыбозащитного сооружения, экрана на участке его размещения в потоке воды, направленного в гидротехническое сооружение и (или) устройство забора воды, не менее 70% для защищаемых рыб.

9.10 В зависимости от расчетного расхода воды на водопользование необходимо применять типы рыбозащитных сооружений, приведенные в таблице 9.1.

Таблица 9.1

Группа	Тип рыбозащитного сооружения	Тип экрана рыбозащитного сооружения	Ограничение по расчетному расходу воды рыбозащитного сооружения, м3/с, не более	Место размещения
I	Сетчатые, перфорированные плоские, V- и W-образные в плане экраны с секциями длиной до 25 м	Сетчатый, перфорированный	Нет ограничений	Водотоки
	Конусная сетка с рыбоотводом, коаксиально конусная рыбозащитная сетка с рыбоотводом	Сетчатый	6,0 <*>	Водотоки, водоемы
	Барабан лопастной рыбозащитный	Сетчатый	0,5	Водотоки
	Рыбозащитный оголовок с потокообразователем	Перфорированный, гидравлический	0,2	Водотоки
	Фильтрующие кассеты с секциями длиной до 25 м	Фильтрующий	Нет ограничений	Водотоки
II	Зонтичный оголовок	Отгораживающий	1,0	Водотоки
	Жалюзийный экран с потокообразователем	Гидравлический, пластинчатый	6,0 <*>	Водотоки, водоемы
	Двухконтурный экран с потокообразователем	Гидравлический, пластинчатый	6,0 <*>	Водотоки, водоемы, моря
	Рыбозащитный жалюзийный барабан	Пластинчатый	0,2	Водотоки, водоемы
III	Комплексные рыбозащитные устройства электрического воздействия	Электрическое поле в комплексе с различными типами экранов	Нет ограничений	Водотоки, водоемы
IV	Комплексные рыбозащитные сооружения, состоящие из типов рыбозащитных сооружений групп I и II	Тип экрана групп I и II	С учетом ограничений по расчетному расходу воды для рыбозащитных сооружений групп I и II	С учетом ограничений по месту размещения для рыбозащитных сооружений групп I и II
<*> Для одной секции (кассеты) рыбозащитного сооружения. Примечания 1 Рыбозащитные сооружения, работа которых основана на использовании электрического поля, необходимо применять только в комплексе с рыбозащитными сооружениями, экранами, обеспечивающими защиту и отведение личинок и молоди рыб от 12 до 25 мм в жизнеспособном состоянии в безопасное место водного объекта рыбохозяйственного значения, с соблюдением требований 9.33.1. 2 Перечень типов рыбозащитных сооружений настоящей таблицы может быть дополнен по решению федеральных органов исполнительной власти в сфере охраны водных биоресурсов и среды их обитания на основании результатов лабораторных и полевых исследований, подтверждающих эффективность и безопасность воздействия таких рыбозащитных сооружений на молодь и взрослых рыб.

9.11 В зависимости от расчетного расхода воды на водопользование, конструкции гидротехнического сооружения и (или) устройства забора воды, гидрологических, гидравлических, биологических условий водного объекта определяется конструкция рыбозащитного сооружения.

Схемы конструкций рыбозащитных сооружений приведены в приложении У.

9.12 При проектировании рыбозащитных сооружений используются значения характерной для рыб сносящей скорости течения vsw в зависимости от длины тела защищаемых рыб lf:

v_{sw} = (4 \div 17)l_{f} . (9.2)

Для расчетов рыбозащитных сооружений используется следующая зависимость для сносящей скорости:

vsw = 10lf. (9.3)

Наименьший защищаемый размер рыб определяется на основе рыбохозяйственной характеристики водного объекта в месте размещения рыбозащитного сооружения.

9.13 Параметры рыбозащитного сооружения необходимо назначать из условий обеспечения подачи расчетного расхода воды на водопользование.

9.14 Проверку технического состояния рыбозащитного сооружения и параметров его работы проводят визуальным и инструментальным методами с учетом положений по проверке технического состояния рыбозащитных сооружений и проверке параметров их работы, приведенных в приложении Т, по программе, разработанной на стадии проектирования.».

Дополнить раздел 9 пунктами 9.15 — 9.29, подразделами 9.30 — 9.33 в следующей редакции:

«9.15 Тип, параметры рыбозащитного сооружения определяют в каждом отдельном конкретном случае, учитывая в том числе конструкцию гидротехнического сооружения или устройства забора воды, его расположение в водном объекте, гидравлические и ихтиологические условия в районе расположения рыбозащитного сооружения и его условия эксплуатации.»

9.16 Выбор типа, конструктивных элементов и места размещения рыбозащитных сооружений на гидротехнических сооружениях и (или) устройствах забора воды проводят с учетом результатов моделирования соответствующих гидравлических условий (течений потока) численными методами вычислительной гидродинамики либо на физической модели.

9.17 При проектировании рыбозащитных сооружений необходимо обеспечить наиболее равномерное распределение скоростей потока по нормали к экрану vn, (рисунок 9.1) за счет конструкции экранов, потокоформирующих элементов, конфигурации подводящего и отводящего каналов.

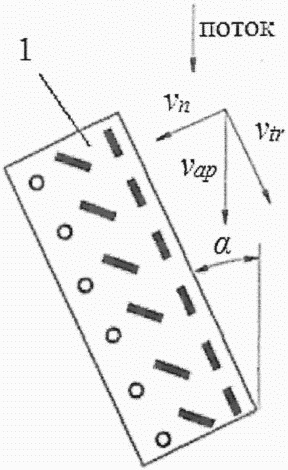

1 — экран рыбозащитного сооружения; vn — скорость потока по нормали к экрану; vtr — скорость транзитного потока; vap — скорость потока в водном объекте на подходе к экрану; \alpha — угол между внешней поверхностью экрана и вектором потока воды, направленного в гидротехническое сооружение и (или) устройство забора воды

Рисунок 9.1 — Скорость потока по нормали к экрану

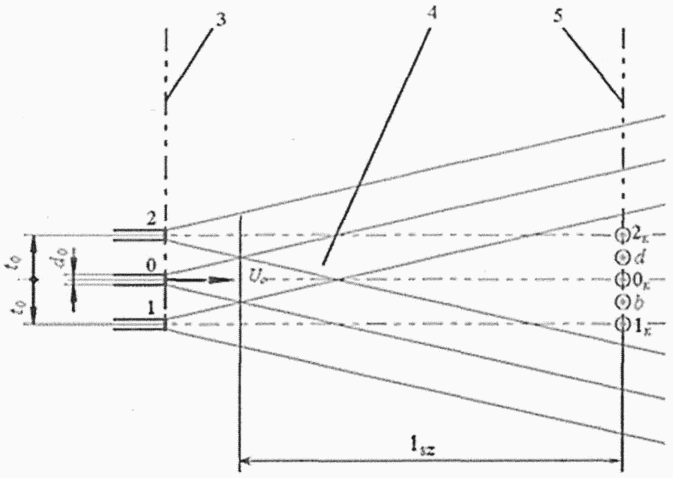

9.18 Рабочая зона гидравлической струйной завесы ls, сформированной потокообразователем, должна полностью перекрывать поверхность экрана рыбозащитного сооружения (рисунок У.17).

Скорость течения гидравлической струйной завесы vs на участке возможного контакта рыб с ней не должна превышать 10 м/с:

vs <= 10,0 м/с. (9.4)

9.19 Площадь экрана рыбозащитного сооружения следует принимать с коэффициентом запаса \gamma = 1,2 , учитывающим возможность засорения (обрастания) экрана в процессе эксплуатации.

9.20 Экран рыбозащитного сооружения необходимо проектировать с учетом открытой площади экрана и затенения его опорным каркасом.

9.21 Отбор воды на технические нужды рыбозащитного сооружения (промывка экранов, создание гидравлической струйной завесы, работа эжекторов, рыбоотводов и т.д.) должен осуществляться из зоны водного объекта, защищенной от попадания рыб.

9.22 Вода на технические нужды рыбозащитного сооружения (промывка экранов, создание гидравлической струйной завесы, работа эжекторов, рыбоотводов и т.д.) может забираться из напорной линии насосной станции или подаваться от отдельного насоса.

9.23 Для предотвращения засорения насадков (сопел) потокообразователя следует использовать фильтры.

9.24 При проектировании рыбозащитных сооружений необходимо предусматривать резервирование с замещением оборудования и (или) его элементов, от работы которых зависит эффективность функционирования сооружения в целом, в том числе:

• секции сетчатого, перфорированного, фильтрующего, пластинчатого экранов;
• барабаны, конусы;
• насосно-силовые агрегаты;
• электронное оборудование.

9.25 В рыбозащитных сооружениях необходимо предусмотреть грузоподъемные механизмы, необходимые для проведения монтажно-демонтажных работ.

9.26 В рыбозащитных сооружениях в зависимости от принципов их работы необходимо предусматривать установку приборов, устройств, позволяющих измерять (контролировать) основные параметры рыбозащитного сооружения в реальном времени:

• давление воды и (или) расход на системе подачи воды на технологические нужды;
• перепад уровней на защитных экранах;
• количество оборотов на вращающихся элементах рыбозащитного сооружения, таких как барабаны, конусы, экраны;
• порядок подачи импульсов на электроды, форма подаваемых импульсов, амплитуда импульсов, длительность прямоугольных импульсов, частота следования импульсов, код ошибки, период наработки на электрических устройствах.

9.26.1 Применяемые приборы, устройства для измерения (контроля) основных параметров рыбозащитного сооружения в реальном времени должны отвечать требованиям [13].

9.27 Рыбозащитное сооружение должно быть изготовлено из материалов, не подверженных коррозии и наименее подверженных обрастанию водорослями, моллюсками и т.д.

9.28 Необходимо предусматривать соответствующие мероприятия по защите и очистке рыбозащитного сооружения от мусора, шуги.

9.29 При отсутствии условий для самостоятельного выхода рыб (скорости потока воды, направленного в гидротехническое сооружение и (или) устройство забора воды vf равны или превышают сносящие скорости vsw плавания наименьшего размера защищаемых рыб, то есть vf >= vsw) от рыбозащитного сооружения должен быть обеспечен вывод рыб из зоны защиты к входному участку рыбоотвода, без их травмирования с отведением в безопасное место водного объекта рыбохозяйственного значения.

9.30 Требования к проектированию рыбоотводов:

9.30.1 Рыбоотводы могут быть самотечными или напорными, открытыми или закрытыми.

9.30.2 Внутренняя поверхность рыбоотвода должна быть гладкой, обтекаемой, без выступов, заусенцев и задиров.

9.30.3 Рыбоотвод должен состоять из входного участка, рыбоотводящего тракта и выходного участка.

9.30.4 Требования к проектированию входного участка рыбоотвода

9.30.4.1 Входной участок рыбоотвода должен располагается максимально приближенным к экрану рыбозащитного сооружения по всей глубине экрана, при необходимости, с изменяющимся положением по глубине.

9.30.4.2 Входной участок рыбоотвода должен иметь плавный вход без наплывов бетона, выступов арматуры и задиров металла.

9.30.4.3 Размер отверстия входного участка рыбоотвода следует принимать с учетом возможности засорения.

9.30.4.4 Расчетный расход на входном участке рыбоотвода следует принимать не более 10% расхода воды на водопользование.

9.30.4.5 Скорость потока на входе в рыбоотвод ve находится в пределах от 1,2 до 1,4 скорости потока на подходе к входному участку рыбоотвода:

v_{e} = (1,2 \div 1,4)v_{ape} . (9.5)

9.30.4.6 Допускается перед входным участком в рыбоотвод для создания оптимальных гидравлических условий и направления рыб устанавливать потокоформирующие элементы, не допускающие травмирования рыб.

9.30.5 Скорость течения потока в рыбоотводящем тракте vt следует принимать:

• для открытого канала — не менее сносящей скорости для защищаемых рыб vsw но не более 0,8 м/с:

vsw <= vt <= 0,8 м/с; (9.6)

• для закрытого водовода — в пределах от 0,6 до 3,0 м/с:

0,6 <= vt <= 3,0 м/с. (9.7)

9.30.6 При применении закрытых рыбоотводящих трактов при длине закрытого участка более 50 м следует предусматривать технологические колодцы, расположенные на расстоянии не более 50 м друг от друга.

9.30.7 Выходной участок рыбоотвода необходимо размещать в зонах отсутствия завихрений и водоворотных зон, достаточной глубины в месте выхода рыб в водный объект, отсутствия скопления хищных рыб и птиц, удаленных от зон, где скорости потока, направленного в водоприемник, превышают сносящие скорости плавания рыб наименьшего защищаемого размера.

9.31 Рыбозащитные сооружения, относящиеся к группе I (см. таблицу 9.1), необходимо проектировать со следующими параметрами:

9.31.1 Поверхность сетчатого, перфорированного, фильтрующего экрана с напорной стороны должна быть гладкой, обтекаемой, без выступов, заусенцев и задиров.

9.31.2 Размер отверстий в сетчатых, перфорированных экранах рыбозащитного сооружения следует принимать по таблице 9.2.

Таблица 9.2

Размер отверстий в сетчатых, перфорированных экранах рыбозащитного сооружения

Длина тела рыб, мм	12	15	20	30	40	50	60	70	90
Диаметр отверстия в экранах, мм	1,5	2	3	4	6	7	8	9	10
Примечание — При квадратных отверстиях в экране указанные в настоящей таблице размеры соответствуют диагонали ячейки или перфорации.

9.31.3 Необходимо применять уплотнения, чтобы максимальные размеры отверстий в экранах не превышали значения по таблице 9.2.

9.31.4 Необходимо предусматривать систему механической очистки и (или) промывное устройство.

9.31.5 Работа очистных устройств может быть периодической с включением их через каждые 2 — 3 ч. Нормальный перепад уровней воды на очищенном сетчатом, перфорированном, фильтрующем экране составляет 1 — 2 см, на засоренной — 4 - 5 см. Превышение перепада свыше 20 см считается аварийным.

9.31.6 Для предотвращения повреждений сетчатого, перфорированного, фильтрующего экрана крупными плавающими предметами перед рыбозащитным сооружением предусматривается установка сороудерживающей решетки.

9.31.7 Если в рыбозащитное сооружение из водного объекта поступает большое количество наносов, то перед рыбозащитным сооружением следует устроить отстойник.

9.31.8 В зимнее время, во избежание обледенения и шуговых зажоров на сетчатом перфорированном, фильтрующем экране, целесообразно предусмотреть подачу в подводящий канал рыбозащитного сооружения теплой воды.

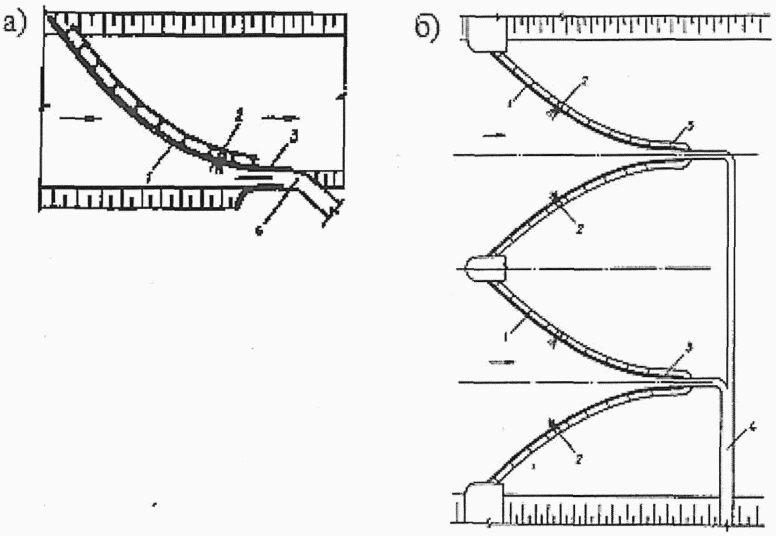

9.31.9 Требования к параметрам сетчатых, перфорированных плоских, V- и W-образных в плане экранов с секциями длиной до 25 м заключаются в следующем:

9.31.9.1 Рыбозащитные сооружения применяются в водотоках.

9.31.9.2 Гидравлические параметры и режимы водного потока, используемые в расчетах при проектировании сетчатых, перфорированных плоских, V- и W-образных в плане экранов с секциями длиной до 25 м, необходимо назначать:

• скорость течения в отверстиях экрана vthr принимается в пределах от 0,35 до 0,5 сносящей скорости vsw для рыб наименьшего защищаемого размера:

v_{thr} = (0,35 \div 0,5)v_{swmin} ; (9.8)

• скорость потока по нормали к экрану vn принимается в пределах от 0,15 до 0,35 сносящей скорости vsw для рыб наименьшего защищаемого размера:

v_{n} = (0,15 \div 0,35)v_{swmin} ; (9.9)

скорость транзитного потока vtr вдоль экрана должна не менее чем в три раза превышать скорость потока по нормали к экрану vn:

vtr >= 3,0vn. (9.10)

Транзитный поток должен быть сформирован вдоль всей поверхности экрана рыбозащитного сооружения и обеспечить непрерывное перемещение молоди рыб вдоль экрана.

9.31.9.3 Размеры экрана необходимо назначать с учетом минимального рабочего уровня воды и максимального расчетного расхода воды на водопользование.

9.31.9.4 Оптимальный угол установки сетчатого, перфорированного экрана к оси потока составляет от 15° до 17°.

9.31.9.5 Максимальная длина сетчатого, перфорированного экрана (секции) в направлении движения потока не должна превышать 25 м. В случае если сетчатый, перфорированный экран состоит из нескольких секций общей длиной более 25 м, необходимо устраивать промежуточные рыбоотводы.

9.31.9.6 Экраны, расположенные в канале, должны быть оборудованы рыбоотводом. При расположении экранов с длиной до 25 м в реке вдоль берега реки при скорости транзитного потока вдоль экрана, отвечающей требованиям 9.31.9.2, применение рыбоотвода не требуется.

9.31.9.7 При расположении рыбозащитных сооружений в водотоках с нестабильными скоростями транзитного течения vtr ниже требуемых значений, обусловленными переменным объемом расхода воды на водопользование, т.е. ниже расчетного, природными, техногенными факторами, для создания вдоль экрана транзитного потока, отвечающего требованиям 9.18 и 9.31.9.2, необходимо использовать потокообразователь.

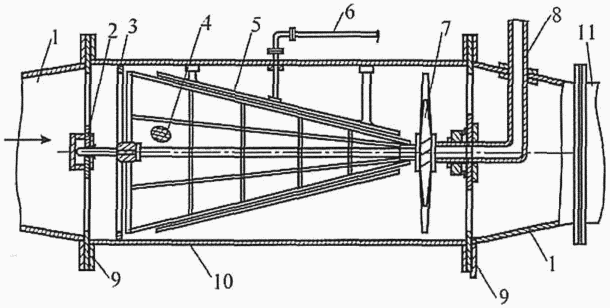

9.31.10 Требования к параметрам конусной сетки с рыбоотводом, коаксиально-конусной рыбозащитной сетки с рыбоотводом заключаются в следующем:

9.31.10.1 Рыбозащитные сооружения применяются в водотоках и водоемах.

9.31.10.2 Гидравлические параметры и режимы водного потока, используемые в расчетах при проектировании конусной сетки с рыбоотводом, коаксиально-конусной рыбозащитной сетки с рыбоотводом, необходимо назначать:

• скорость течения в отверстиях сетчатого экрана vthr находится в пределах от 0,2 до 0,3 м/с:

v_{thr} = (0,2 \div 0,3)\text{м}/\text{с} ; (9.11)

• скорость транзитного потока vtr вдоль экрана должна быть не менее 0,5 м/с:

vtr >= 0,5 м/с; (9.12)

• скорость на оси конуса vca должна быть от 0,7 до 1,0 м/с:

v_{ca} = (0,7 \div 1,0)\text{м}/\text{с} . (9.13)

9.31.10.3 Для равномерного распределения скоростей течения воды через сетчатый экран необходимо устанавливать потокоформирующие элементы на входе в конус (в виде раструба) и в его хвостовой части.

9.31.10.4 Ось водоприемного окна должна совпадать с осью конуса.

9.31.10.5 Центральный угол конуса принимается 24°.

9.31.10.6 Скорость вращения конуса составляет в пределах от 2 до 5 об/мин.

9.31.11 Требования к параметрам барабана лопастного рыбозащитного заключаются в следующем:

9.31.11.1 Рыбозащитное сооружение необходимо применять только на водотоках.

9.31.11.2 Гидравлические параметры и режимы водного потока, используемые в расчетах при проектировании лопастного рыбозащитного барабана, необходимо назначать следующим образом:

• скорость течения в отверстиях сетчатого экрана vthr принимается в пределах от 0,35 до 0,5 сносящей скорости vsw для рыб наименьшего защищаемого размера:

v_{thr} = (0,35 \div 0,50)v_{swmin} ; (9.14)

• скорость потока в водном объекте на подходе к экрану vap должна быть не менее 0,2 м/с:

vap >= 0,2 м/с. (9.15)

9.31.12 Требования к параметрам рыбозащитного оголовка с потокообразователем заключаются в следующем:

9.31.12.1 Рыбозащитные сооружения применяются в водотоках.

9.31.12.2 Потокообразователь должен формировать гидравлическую струйную завесу вдоль экрана в направлении течения воды в водотоке.

9.31.12.3 Гидравлические параметры и режимы водного потока, используемые в расчетах при проектировании рыбозащитного оголовка с потокообразователем, необходимо назначать следующим образом:

• скорость течения в отверстиях перфорированного экрана vthr принимается в пределах от 0,35 до 0,5 сносящей скорости vsw для рыб наименьшего защищаемого размера:

v_{thr} = (0,35 \div 0,50)v_{swmin} ; (9.16)

• скорость потока в водном объекте на подходе к экрану vap должна быть не менее 0,2 м/с:

vap >= 0,2 м/с; (9.17)

• скорость течения гидравлической струйной завесы vs на участке возможного контакта рыб с ней не должна превышать 10,0 м/с:

vs <= 10,0 м/с; (9.18)

• минимальная скорость гидравлической струйной завесы в конце экрана vsmin должна не менее чем в три раза превышать сносящую скорость vsw для минимального размера защищаемых рыб:

vsmin >= 3,0vswmax. (9.19)

9.31.12.4 Заглубление верхней части рыбозащитного оголовка под уровень воды в реке должно быть не менее 0,5 м.

9.31.12.5 При расположении рыбозащитного оголовка с потокообразователем в водотоках с нестабильными скоростями транзитного течения vtr ниже требуемых значений, обусловленными переменным объемом расхода воды на водопользование, т.е. ниже расчетного, природными, техногенными факторами.

9.31.12.6 Транзитный поток вдоль экрана, образованный гидравлической струйной завесой потокообразователя, должен обеспечивать отведение рыб в безопасное место водного объекта рыбохозяйственного значения.

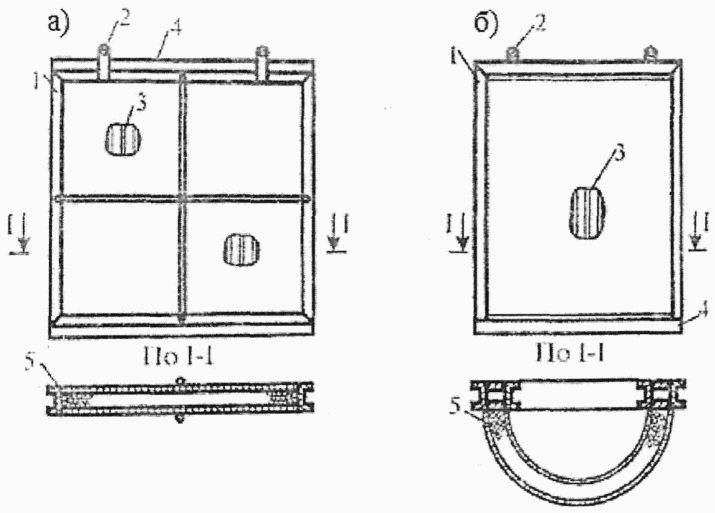

9.31.13 Требования к параметрам фильтрующей кассеты заключаются в следующем:

9.31.13.1 Рыбозащитные сооружения применяются в водотоках.

9.31.13.2 Гидравлические параметры и режимы водного потока, используемые в расчетах при проектировании фильтрующей кассеты, необходимо назначать следующим образом:

• скорость течения в отверстиях фильтрующего экрана vthr принимается в пределах от 0,35 до 0,5 сносящей скорости vsw для рыб наименьшего защищаемого размера:

v_{thr} = (0,35 \div 0,50)v_{swmin} ; (9.20)

• скорость потока по нормали к экрану vn принимается в пределах от 0,15 до 0,35 сносящей скорости vsw для рыб наименьшего защищаемого размера:

v_{n} = (0,15 \div 0,35)v_{swmin} ; (9.21)

• скорость транзитного потока вдоль экрана vtr должна не менее чем в три раза превышать скорость потока по нормали к экрану vn:

vtr >= 3,0vn. (9.22)

Транзитный поток должен быть сформирован вдоль всей поверхности экрана рыбозащитного сооружения и обеспечивать непрерывное перемещение молоди рыб вдоль экрана.

9.31.13.3 Размеры экрана необходимо назначать с учетом минимального рабочего уровня воды и максимального расчетного расхода воды на водопользование.

9.31.13.4 Размер фракций фильтрующего материала рыбозащитного сооружения принимается в пределах от 20 до 40 мм, оптимальный размер — 30 мм.

9.31.13.5 Максимальная длина фильтрующего экрана (секции) в направлении движения потока не должна превышать 25 м. В случае если фильтрующий экран состоит из нескольких секций общей длиной более 25 м, необходимо устраивать промежуточные рыбоотводы.

9.31.13.6 Экраны, расположенные в канале, должны быть оборудованы рыбоотводом. При расположении экранов с длиной до 25 м в реке вдоль берега реки или параллельно ему, при скорости транзитного потока вдоль экрана, отвечающей требованиям 9.31.13.2, применение рыбоотвода не требуется.

9.31.13.7 При расположении рыбозащитных сооружений в водотоках с нестабильными скоростями транзитного течения vtr ниже требуемых значений, обусловленными переменным объемом расхода воды на водопользование, т.е. ниже расчетного, природными, техногенными факторами, для создания вдоль экрана транзитного потока, отвечающего требованиям 9.18 и 9.31.13.2, необходимо использовать потокообразователь.

9.31.13.8 Равномерность скоростей фильтрации воды через рыбозащитные сооружения, содержащие фильтрующие кассеты, обеспечивается формой очертания их в плане. Кассетные и насыпные горизонтальные фильтры целесообразно устанавливать в водоприемных окнах вихревых камер, конструкция которых создает условия для равномерного распределения удельных расходов воды по их фронту.

9.32 Рыбозащитные сооружения, относящиеся к группе II (см. таблицу 9.1), необходимо проектировать со следующими параметрами:

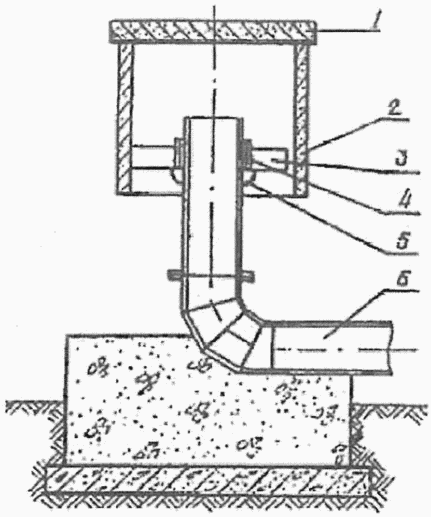

9.32.1 Зонтичный оголовок необходимо проектировать со следующими параметрами:

9.32.1.1 Рыбозащитное сооружение необходимо применять на водотоках.

9.32.1.2 Гидравлические параметры и режимы водного потока, используемые в расчетах при проектировании зонтичного оголовка, необходимо назначать следующим образом:

• скорость течения в водоприемном отверстии vthr зонтичного оголовка не должна превышать сносящую скорость vsw для рыб наименьшего защищаемого размера:

v_{thr} \leq v_{swmin} ; (9.23)

• скорость транзитного потока vtr вдоль экрана и водоприемного отверстия зонтичного оголовка должна не менее чем в 2,5 раза превышать сносящую скорость vsw для максимального размера защищаемых рыб:

vtr >= 2,5vswmax. (9.24)

9.32.1.3 Использовать зонтичные оголовки допускается только в летний период.

9.32.1.4 Не допускается применение зонтичных оголовков в водотоках, где наблюдается скат молоди осетровых и других видов рыб, обитающих в придонных слоях воды.

9.32.1.5 Зонтичные оголовки необходимо размещать в местах с наименьшей концентрацией молоди рыб.

9.32.1.6 Минимальная глубина воды над зонтичным оголовком должна составлять не менее 3 м.

9.32.1.7 При использовании нескольких зонтичных оголовков на одном гидротехническом сооружении размещение их должно отвечать условию исключения взаимного влияния, которое обеспечивается расстоянием между смежными зонтичными оголовками, равным 1,5 диаметра оголовка.

9.32.1.8 При расположении рыбозащитных сооружений в водотоках с нестабильными скоростями транзитного течения vtr (ниже требуемых значений, обусловленными переменным объемом расхода воды на водопользование) для создания вдоль экрана и водоприемного отверстия транзитного потока и отведения рыб в безопасное место водного объекта рыбохозяйственного значения необходимо использовать потокообразователь.

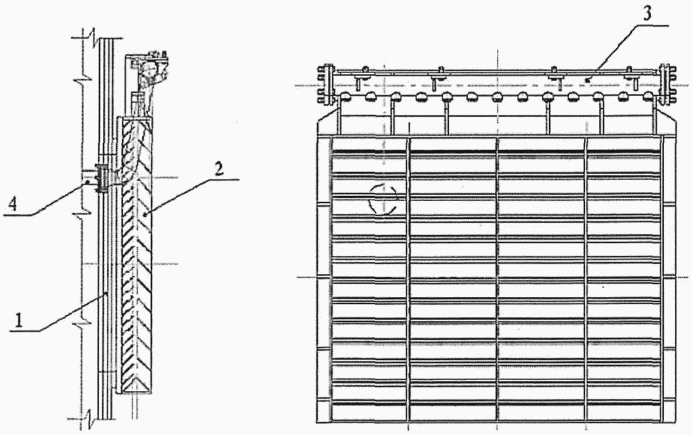

9.32.2 Требования к параметрам жалюзийных и двухконтурных экранов с потокообразователем заключаются в следующем:

9.32.2.1 Жалюзийные и двухконтурные экраны с потокообразователем применяются в водотоках и водоемах.

9.32.2.2 В морях, водотоках и водоемах любого типа (реки, водохранилища, озера и т.д.) в условиях переменных направлений и скоростей течений в зависимости от ветровых, сгонно-нагонных, приливно-отливных, температурных, техногенных и иных явлений необходимо применять двухконтурные экраны с потокообразователем.

9.32.2.3 При расположении жалюзийных и двухконтурных экранов в водоеме транзитный поток вдоль экрана, образованный гидравлической струйной завесой потокообразователя, должен обеспечивать отведение рыб в безопасное место водного объекта рыбохозяйственного значения.

9.32.2.4 Гидравлические параметры и режимы водного потока, используемые в расчетах при проектировании жалюзийных и двухконтурных экранов с потокообразователем, необходимо назначать следующим образом:

• скорость течения в отверстиях vthr между пластинами жалюзийного экрана и между пластинами первого контура двухконтурного экрана не должна превышать сносящую скорость vsw для рыб наименьшего защищаемого размера:

vthr <= vswmin; (9.25)

• скорость течения гидравлической струйной завесы vs на участке возможного контакта рыб с ней не должна превышать 10 м/с:

vs <= 10,0 м/с; (9.26)

• минимальная скорость гидравлической струйной завесы в конце экрана, vsmin, должна не менее чем в три раза превышать сносящую скорость vsw для рыб наименьшего защищаемого размера:

vsmin >= 3,0vswmin. (9.27)

9.32.2.5 Геометрические параметры экранов, пластин необходимо назначать из условий выполнения требований 9.18 и 9.32.2.4.

9.32.2.6 Оптимальный просвет между пластин жалюзийного экрана и между пластин второго контура двухконтурного экрана назначается в пределах от 30 до 90 мм.

9.32.2.7 Оптимальный угол установки пластин жалюзийного экрана и пластин второго контура двухконтурного экрана к плоскости экрана назначается в пределах от 30° до 90°.

9.32.2.8 Оптимальный угол установки оси выходного отверстия насадка (сопла) потокообразователя к плоскости экрана назначается в пределах от 10° до 12°.

9.32.2.9 Поверхность пластин экрана должна быть гладкой, без заусенцев и задиров.

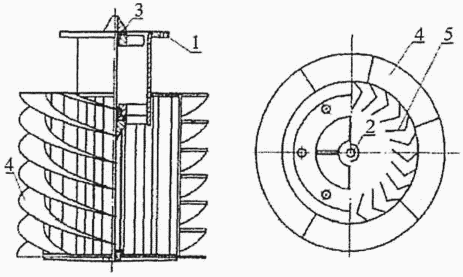

9.32.3 Требования к параметрам рыбозащитного жалюзийного барабана заключаются в следующем:

9.32.3.1 Рыбозащитный жалюзийный барабан применяется в водотоках и водоемах.

9.32.3.2 Скорость течения в отверстиях между пластин барабана vthr не должна превышать сносящую скорость vsw для рыб наименьшего защищаемого размера:

vthr <= vswmin. (9.28)

9.32.3.3 Г-образные пластины размещаются через 10° — 15° по окружности барабана, внешняя (приемная) часть пластины устанавливается под углом от 45° до 55° к касательной точке.

9.32.3.4 В водотоке рыбозащитный жалюзийный барабан устанавливается горизонтально, в водоеме — вертикально.

9.33 Рыбозащитные сооружения, относящиеся к группе III (см. таблицу 9.1), необходимо проектировать со следующими параметрами:

9.33.1 Требования к параметрам комплексных рыбозащитных устройств электрического воздействия заключаются в следующем:

9.33.1.1 Рыбозащитное сооружение применяется в водотоках и водоемах.

9.33.1.2 Рыбозащитное сооружение должно базироваться на сочетании работы электрического поля, создаваемого программируемой электронной системой, с различными типами экранов:

• водонепроницаемый экран (горизонтальная, вертикальная, наклонная стенка, перекрытие), омываемый транзитным потоком, который должен быть сформирован вдоль всей поверхности экрана и обеспечивать непрерывное перемещение молоди рыб вдоль экрана;
• жалюзийный, двухконтурный экраны, омываемые транзитным потоком водного объекта, который должен быть сформирован вдоль всей поверхности экрана и обеспечивать непрерывное перемещение молоди рыб вдоль экрана;
• сетчатые, перфорированные, фильтрующие, пластинчатые экраны, отвечающие требованиям 9.31, 9.32.2.

9.33.1.3 Гидравлические параметры и режимы водного потока, используемые в расчетах рыбозащитного сооружения, необходимо назначать:

• скорость течения в отверстиях vthr между электродами в зависимости от длины тела защищаемых рыб не должна превышать сносящую скорость vsw для рыб наименьшего защищаемого размера:

vthr <= vsw; (9.29)

• скорость течения в отверстиях vthr между пластинами жалюзийного экрана и между пластинами первого контура двухконтурного экрана не должна превышать сносящую скорость vsw для рыб наименьшего защищаемого размера:

vthr <= vswmin; (9.30)

• минимальная скорость транзитного потока vtr вдоль жалюзийного экрана, двухконтурного экрана, водонепроницаемого экрана должна не менее чем в три раза превышать сносящую скорость vsw для рыб наименьшего защищаемого размера:

vtrmin >= 3,0vswmin. (9.31)

9.33.1.4 Оптимальный просвет между пластин жалюзийного экрана и между пластин второго контура двухконтурного экрана назначается в пределах от 30 до 90 мм.

9.33.1.5 Оптимальный угол установки пластин жалюзийного экрана и пластин второго контура двухконтурного экрана к плоскости экрана назначается в пределах от 30° до 90°.

9.33.1.6 Технические параметры системы электронной программируемой необходимо назначать следующим образом:

• на систему электродов должны подаваться униполярные импульсы прямоугольной формы;
• должно быть создано бегущее вдоль системы электродов (каждой секции, кассеты) сильное (с большей напряженностью) катодное поле и слабое (с меньшей напряженностью) анодное поле;
• частота следования импульсов F — 5 - 10 Гц;
• длительность прямоугольных импульсов tu — 0,25 — 1,5 мс;
• амплитуда импульсов U — 150 — 200 В;
• система электродов может быть разделена на секции, кассеты, количество секций, кассет от одной и более, расстояние между электродами не более 1000 мм, диаметр (ширина) электрода не менее 30 мм;
• в системе электродов (в каждой секции, кассете) количество катодных электродов должно быть не менее чем в два раза меньше количества анодных электродов;
• не допускается использовать два и более подряд идущих катодных электрода, за исключением первого и последнего в системе (в каждой секции, кассете);
• в системе электродов (в каждой секции, кассете) катодом должен становиться один электрод либо группа из двух и более электродов, анодами должны становиться все оставшиеся электроды в системе электродов (в каждой секции, кассете) или некоторые из них (от одного и более). Далее по цепочке или через один электрод или группу электродов катодом должен становиться каждый последующий электрод или последующая группа электродов в системе электродов (в каждой секции, кассете), все оставшиеся электроды или некоторые из оставшихся электродов в системе электродов (в каждой секции, кассете) должны становиться анодами и т.д.

Приложение А

Исключить статус: «(справочное)».

Раздел «Гидродинамические характеристики потока». Исключить обозначения:

«vf — скорость течения подходного потока;»

vmt — средняя скорость спутного потока от водосбросных сооружений;

vws — скорость спутного потока в водозабор;»;

«vw0 — скорость течения в водной среде;»

vwf — скорость перетекания рабочего потока в водозабор;»;

«vw — пороговая скорость;»;

«vp — сносящая скорость;»;

«Q — расход водозабора.».

Изложить следующие обозначения в новой редакции:

«vs — скорость течения гидравлической струйной завесы;»;

«vt — скорость течения потока в рыбоотводящем тракте;»;

«vth — пороговая скорость течения;»;

«vtr — скорость транзитного потока;».

Дополнить обозначениями в следующей редакции:

«vcr — крейсерская скорость;»

vsw — сносящая скорость течения;

vsp — бросковая скорость;

vn — скорость потока по нормали к экрану рыбозащитного сооружения;

vap — скорость потока в водном объекте на подходе к экрану рыбозащитного сооружения;

vf — скорость потока воды, направленного в гидротехническое сооружение и (или) устройство забора воды;

ve — скорость потока на входе в рыбоотвод;

vape — скорость потока на подходе к входному участку рыбоотвода;

vthr — скорость течения в отверстиях экрана рыбозащитного сооружения;

vthrs — скорость течения потока через гидравлическую струйную завесу;

vca — скорость на оси конуса;

Q — расход воды на водопользование.».

Раздел «Геометрические характеристики». Дополнить обозначением в следующей редакции:

«lsz — рабочая зона завесы».

Приложение Б

Исключить статус: «(обязательное)».

Приложение В

Исключить статус: «(рекомендуемое)».

Приложение Г

Исключить статус: «(рекомендуемое)».

Приложение Д

Исключить статус: «(рекомендуемое)».

Приложение Е

Исключить статус: «(рекомендуемое)».

Приложение Ж

Исключить статус: «(рекомендуемое)».

Приложение И

Исключить статус: «(рекомендуемое)».

Приложение К

Исключить статус: «(рекомендуемое)».

Приложение Л

Исключить статус: «(обязательное)».

Приложение М

Исключить статус: «(рекомендуемое)».

Приложение Н

Исключить статус: «(рекомендуемое)».

Приложение П

Исключить.

Приложение Р

Исключить.

Дополнить свод правил приложениями С, Т, У в следующей редакции:

«Приложение С»

Методика (методы) проведения испытаний по определению эффективности рыбозащитных сооружений

С.1 Испытания эффективности рыбозащитных сооружений осуществляется на основании данных, полученных в ходе натурных исследований по учету попадания и гибели рыб в гидротехнических сооружениях и (или) устройствах забора воды с применением средств отбора ихтиопроб, с учетом места их размещения.

С.2 Подготовка к проведению натурных исследований включает:

• ознакомление с технической документацией на гидротехническое сооружение или устройство забора воды и рыбозащитное сооружение;
• проведение технического освидетельствования рыбозащитного сооружения в соответствии с приложением Т и оценка соответствия технических режимов его работы проектным показателям;
• оценка соответствия гидрологических режимов работы рыбозащитного сооружения проектным показателям;
• проверка выполнения ранее выданных предписаний, если водоприемник и рыбозащитное сооружение проверялись в прошлом;
• составление акта технического состояния и готовности рыбозащитного сооружения к проведению натурных исследований и определению его функциональной эффективности;
• разработка программы проведения работ.

Работы по ознакомлению с технической документацией включают сбор исходной информации по следующим вопросам:

• тип, конструктивные особенности, принцип действия, технические режимы работы рыбозащитного сооружения;
• суточный и сезонный режим водопользования, расходы воды и уровневый режим водного объекта;
• проектные данные по видовому составу ихтиофауны водного объекта и срокам их нереста;
• проектная эффективность рыбозащитного сооружения.

Программа работ должна содержать сроки проведения работ, краткое техническое описание гидротехнического сооружения и (или) устройства забора воды, рыбозащитного сооружения, методы сбора исходного материала, схему отбора ихтиопроб, средства отбора ихтиопроб, методы обработки исходного материала и расчета показателей эффективности рыбозащитного сооружения. Программа оценки эффективности рыбозащитных сооружений направляется в федеральный орган исполнительной власти, осуществляющий функции по федеральному государственному контролю (надзору) в области рыболовства и сохранения водных биологических ресурсов, до начала проведения натурных исследований.

С.3 При проведении натурных исследований осуществляется:

• проведение гидрологических исследований по определению скоростных режимов течений на всех возможных направлениях распределения рыб в зоне работы рыбозащитного сооружения при эксплуатационных режимах работы гидротехнического сооружения и (или) устройства забора воды и различных уровнях воды в водном объекте, а также расходных характеристик применяемых средств отбора ихтиопроб;
• сбор материала по видовому, размерному и количественному составу личинок, покатной молоди и взрослых особей рыб на всех возможных направлениях их распределения в зоне работы рыбозащитного сооружения (рисунок С.1);
• определение влияния рыбозащитного сооружения на жизнеспособность (выживаемость) защищаемых рыб.

1 — гидротехническое сооружение и (или) устройство забора воды; 2 — рыбозащитное сооружение; 3 — рыбоотвод; 4 — поток, направленный в гидротехническое сооружение и (или) устройство забора воды; W — общее число рыб, поступающих в гидротехническое сооружение и (или) устройство забора воды; N — жизнеспособные рыбы из числа W; M — нежизнеспособные из числа W; Wр — общее число рыб в рыбоотводе; Nр — жизнеспособные рыбы в рыбоотводе; Mр — нежизнеспособные рыбы в рыбоотводе, которые включают в себя нежизнеспособных рыб из числа M и погибших и травмированных при контакте с рыбозащитным сооружением рыб; Nк — рыбы, оставшиеся на элементах конструкции рыбозащитного сооружения, которые включают в себя как жизнеспособных так и нежизнеспособных рыб, поступающих в гидротехническое сооружение и (или) устройство забора; Nв — рыбы, прошедшие за рыбозащитное сооружение (попавшие в гидротехническое сооружение и (или) устройство забора воды), которые включают в себя как жизнеспособных (N) так и нежизнеспособных рыб (M), поступающих в гидротехническое сооружение и (или) устройство забора воды

Рисунок С.1 — Схема распределения рыб в рабочей зоне рыбозащитного сооружения

С.4 Гидрологические исследования выполняются непосредственно перед проведением биологических наблюдений. При этом измеряются скорости течения в створе экрана рыбозащитного сооружения, в рыбоотводящем тракте до перекачивающего устройства, в местах отбора ихтиопроб и в устье средств отбора ихтиопроб. На основании результатов измерений определяются фактические режимы работы рыбозащитного сооружения, средств отбора ихтиопроб и оценка правильности применяемых методов отбора ихтиопроб.

По данным замера скоростей течения в устье средств отбора ихтиопроб необходимо определять их фильтрующую способность и объем профильтрованной воды для расчета концентраций молоди рыб.

С.4.1 Исходные ихтиологические данные для расчета эффективности рыбозащитного сооружения можно получить методом учета рыб при их естественном попадании в гидротехническое сооружение и (или) устройство забора воды или методом искусственного зарыбления потока, направленного в гидротехническое сооружение и (или) устройство забора воды.

Для учета рыб в естественных условиях ихтиопробы необходимо брать одновременно на всех рассматриваемых створах. Для получения полновесных проб исследования рекомендуется проводить в период покатной миграции молоди, которая является массовой в темное время суток при освещенности менее 1,0 лк.

Метод искусственного зарыбления потока, направленного в гидротехническое сооружение и (или) устройство забора воды, применяется при малых концентрациях рыб в потоке, направленном в гидротехническое сооружение и (или) устройство забора воды, и когда невозможно получить статистически достоверные результаты по рыбам естественного ската.

Сущность метода заключается в том, что перед рыбозащитным сооружением проводят запуск дозированного количества рыбной молоди заданных вида и размера, которую затем отбирают на всех участках ее возможного распределения: в гидротехническом сооружении и (или) устройстве забора воды, транзитном потоке или рыбоотводе. В качестве таких рыб-маркеров могут служить:

• меченые рыбы;
• рыбы, запускаемые в пространство перед рыбозащитным сооружением, ограниченное мелкоячеистой сеткой, препятствующей попаданию на период исследований других рыб;
• рыбы тех видов и размеров, которые в момент исследований отсутствуют в зоне влияния гидротехнического сооружения и (или) устройства забора воды.

Молодь для искусственных запусков отбирают в местах их максимальной концентрации средствами отбора ихтиопроб. Пойманную молодь помещают в живорыбные садки для выбраковки нежизнеспособных и травмированных особей. В случае отсутствия или недостатка молоди в местах проведения работ для искусственных выпусков она доставляется из других мест.

При необходимости перед опытами молодь метят любым доступным способом. Например, специальным органическим красителем «нейтральный красный». Окрашивание проводят в течение 20 мин в емкости объемом не менее 10 л. Количество рыб зависит от размера и температуры воды и может колебаться от 50 до 500 экземпляров. Во время окраски необходимо следить за физиологическим состоянием и поведением рыб. При появлении признаков удушья необходимо уменьшить число окрашиваемых особей.

Запуск меченых рыб необходимо осуществлять в темное время суток непосредственно перед рыбозащитным сооружением на расстоянии, которое позволяло бы рыбам проявить ориентацию в потоке, не вступая в контакт с элементами рыбозащитного сооружения. Перед запуском меченую молодь рекомендуется разделить на две группы — опытную и контрольную. Опытную группу рыб запускают перед рыбозащитным сооружением, а контрольную — перед средством отбора ихтиопроб, установленным в потоке, для оценки выживаемости.

Для получения оперативного материала достаточно провести четыре серии опытов по три запуска в каждой. Материал следует собирать в течение сезона по каждой размерно-видовой группе молоди. Выбор времени сбора такого материала лимитируется сроками развития молоди.

С.5 Основным методом определения эффективности рыбозащитного сооружения является метод сравнения количества рыб, попадающих в гидротехническое сооружение и (или) устройство забора воды, работающий с рыбозащитным сооружением и без него. Количество и расположение створов для отбора ихтиопроб необходимо назначать исходя из компоновки, типа конструкции и принципа работы рыбозащитного сооружения.

На рыбозащитных сооружениях, которые можно демонтировать (отключить) для проведения исследований без рыбозащитного сооружения, проводят прямой учет рыб, попадающих в гидротехническое сооружение и (или) устройство забора воды, и определяют степень их влияния на жизнеспособность защищаемых рыб.

На рыбозащитных сооружениях, которые невозможно демонтировать (отключить) для проведения исследований без рыбозащитного сооружения, исходные данные получают методом учета рыб на всех направлениях их распределения в зоне работы рыбозащитного сооружения.

Места отбора ихтиопроб выбирают в зависимости от применяемого метода получения исходных данных, конструктивных особенностей рыбозащитного сооружения, гидравлической структуры потока, распределения рыб в зоне влияния гидротехнического сооружения и (или) устройства забора воды и используемых средств отбора ихтиопроб. Выбор мест установки средств отбора ихтиопроб и производства тралений зависит от типа водоприемника и типа рыбозащитного сооружения, а также от его компоновки.

По месту размещения рыбозащитных сооружений (рисунок С.2) различают:

• установленные на русловых оголовках насосных станций;
• размещенные в водоприемной части насосной станции или расходорегулирующего сооружения самотечного гидротехнического сооружения;
• размещенные в подводящих каналах насосных станций (ковшах) или в самотечных каналах в виде отдельно стоящего сооружения, а также на донных водозаборных галереях.

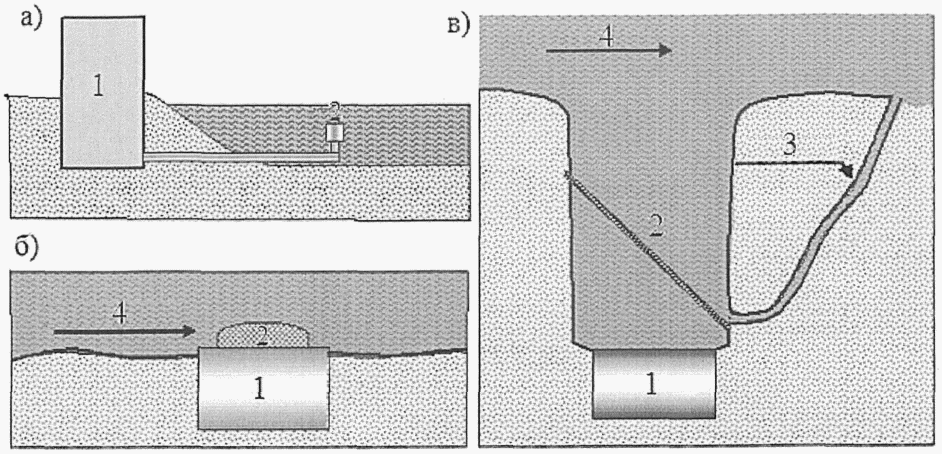

а — русловой оголовок; б — рыбозащитное сооружение, размещенное в водоприемной части; в — отдельно стоящее рыбозащитное сооружение; 1 — гидротехническое сооружение и (или) устройство забора воды; 2 — рыбозащитное сооружение; 3 — рыбоотвод; 4 — транзитный поток vtr

Рисунок С.2 — Схема размещения рыбозащитного сооружения

На рыбозащитных сооружениях, совмещенных с водоприемником, т.е. между рыбозащитой и водоприемником отсутствуют емкости, где может происходить накопление рыб, попавших за рыбозащитное сооружение, учет рыб, попадающих в гидротехническое сооружение и (или) устройство забора воды, проводят путем отбора проб с помощью мальковых ловушек в водоприемной части или напорном трубопроводе гидротехнического сооружения и (или) устройства забора воды. Также допускается проводить учет рыб, попавших в гидротехническое сооружение и (или) устройство забора воды, на водоочистных вращающихся сетках, оборудованных лотками (поддонами), при диаметре ячейки в сетке или диагонали ячейки (при квадратных отверстиях в сетке), отвечающих минимальному размеру защищаемых рыб, обитающих в данном водном объекте (см. таблицу 9.2). Для взятия проб из напорных трубопроводов применяют специальные приспособления для отбора проб (рисунки С.3 и С.4). Взятие проб в открытых каналах в местах водовыпуска из напорных трубопроводов не допускается.

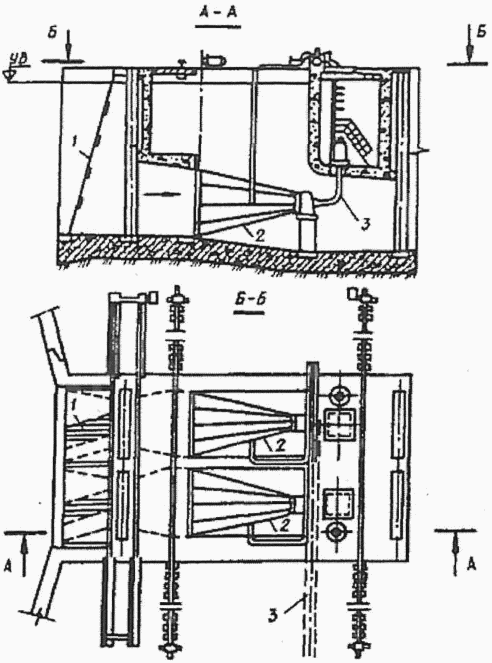

1 — аванкамера; 2 — мальковая ловушка; 3 — приспособление для установки мальковой ловушки; 4 — насосная станция; 5 — водоотвод; 6 — задвижка; 7 — напорный трубопровод

Рисунок С.3 — Схема отбора ихтиопроб из трубопровода закрытой сети водоснабжения

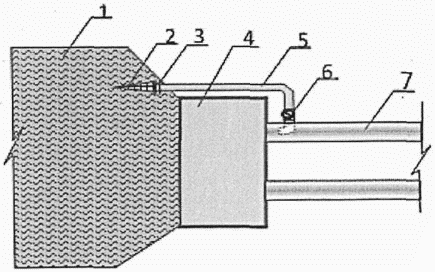

1 — напорный трубопровод; 2 — водоотвод; 3 — открытый канал; 4 — устройство для установки мальковой ловушки; 5 — мальковая ловушка

Рисунок С.4 — Схема отбора ихтиопроб из трубопровода открытой сети водоснабжения

При отсутствии возможности чередования работы гидротехнического сооружения и (или) устройства забора воды с рыбозащитным сооружением и без него при назначении мест отбора ихтиопроб учитывают следующее:

• для рыбозащитного сооружения без рыбоотвода, расположенного вне транзитного потока, створы назначаются непосредственно перед рыбозащитным сооружением и за ним;
• для рыбозащитного сооружения без рыбоотвода, расположенного на транзитном потоке, створы назначаются перед рыбозащитным сооружением и за ним ниже по течению;
• для рыбозащитного сооружения с рыбоотводом створы назначаются непосредственно перед рыбозащитным сооружением и в рыбоотводе.

При отсутствии возможности отбора проб за рыбозащитным сооружением дополнительные места отбора ихтиопроб определяются в программе оценки эффективности рыбозащитного сооружения.

Метод взятия ихтиопроб в установленных створах зависит от скорости течения в них и размера отбираемой молоди. Средства отбора проб допускается устанавливать стационарно или проводить горизонтальные и вертикальные траления при скоростях течения и траления не менее 0,4 м/с.

С.6 В набор оборудования для отбора проб должны входить средства, позволяющие отобрать пробы ихтиопланктона с разных глубин водного объекта и, при необходимости, провести как вертикальные, так и горизонтальные разноглубинные траления. Средства отбора ихтиопроб, применяемые при проведении натурных исследований по учету гибели рыб:

• при наличии в составе гидротехнического сооружения необходимо использовать вращающиеся сороудерживающие сетки. Ячея сетчатого полотна не должна превышать наименьший размер учитываемых рыб. За один отбор проб принимают количество рыб, снятых с вращающихся сеток за один полный их оборот;
• на глубоких местах и на течении необходимо использовать различные мальковые ловушки (икорные сети), ихтиопланктонные конусные сети, подъемники 1 x 1 мм (для качественной оценки), сачки с длинными ручками и др.;
• при взятии проб на мелководных зонах или литоральных (прибрежных) участках допускается применение мальковых неводов, волокуш и (или) бредней с мелкоячейным кутком, различных сачков для отбора проб личинок и др.;
• для отбора проб личинок и предличинок рыб допускается использовать капроновый или мельничный газ не ниже № 7 — 15 по ГОСТ 4403-91;
• для более крупной молоди (в том числе мальков и сеголетков) допускается использовать средства отбора из хлопчатобумажной или капроновой дели с размером ячеи 2, 3, 6 мм;
• площадь входного отверстия (площадь устья) средств для вертикального траления должна быть не менее 0,3 м2.

Длительность экспозиции средства отбора ихтиопроб определяют экспериментальным путем с таким расчетом, чтобы собрать наиболее полный материал и в то же время исключить влияние средства отбора ихтиопроб на выживаемость молоди. При этом необходимо принимать во внимание скорость течения, прозрачность воды, наличие плавающего мусора, количество, видовой и возрастной состав молоди. При высоких скоростях течения и мутности воды, наличии большого содержания плавающего мусора рекомендуется сокращать время экспозиции и отбирать пробу за несколько постановок средства отбора ихтиопроб.

Для получения достоверного материала рекомендуется пропускать через средства отбора ихтиопроб, установленные перед и за рыбозащитным сооружением, не менее 5% расхода на водопользование. В рыбоотводе желательно облавливать все его поперечное сечение.

Распределение и число точек отбора ихтиопроб необходимо корректировать в соответствии с данными гидрометрических замеров, компоновкой гидротехнического сооружения и (или) устройства забора воды, трассами попадания молоди рыб в гидротехническое сооружение и (или) устройство забора воды и конструкцией рыбозащитного сооружения.

При отборе покатной молоди средства отбора ихтиопроб необходимо устанавливать перед и за рыбозащитным сооружением и в рыбоотводе или транзитном потоке. При искусственном зарыблении ихтиопробы берут только за рыбозащитным сооружением и в рыбоотводе или транзитном потоке.

Отбор молоди в створах перед рыбозащитным сооружением и за ним проводят в зоне потока в непосредственной близости от рыбозащитного сооружения. Количество точек отбора проб на вертикали необходимо назначать в зависимости от глубины потока. При глубинах от 1,0 до 3,0 м отбор ихтиопроб необходимо проводить в поверхностном слое потока и у дна. При глубинах более 3,0 м необходимо дополнительно облавливать толщу потока.

При определении выживаемости рыб при их контакте с элементами конструкции рыбозащитного сооружения створы отбора проб опытной группы рыб необходимо выбирать:

• перед рыбозащитным сооружением — непосредственно у воздействующего элемента;
• за рыбозащитным сооружением — непосредственно за его воздействующим элементом;
• в рыбоотводах — за элементами конструкции, которые могут влиять на жизнеспособность рыб (расходорегулирующие и рыбоперекачивающие устройства, быстротоки, сопрягающие сооружения и т.д.);
• в транзитном потоке — ниже рыбозащитного сооружения в непосредственной близости от воздействующих элементов.

Контрольную группу рыб отбирают теми же средствами отбора ихтиопроб, что и опытную в местах, где скорость течения соответствует скорости течения в местах отбора опытных рыб.

Контрольную и опытную группы рыб необходимо поместить в емкость для разбора проб, где рыб дифференцируют на живую, травмированную и мертвую. Снулую, травмированную и ослабленную молодь отделяют от живой подвижной рыбы. Определяют ее количество и характер травм. Живую рыбу из контрольной и опытной партии помещают в отдельные живорыбные садки и выдерживают в течение 24 ч, периодически удаляя и подсчитывая число умерших рыб. Жизнеспособность рыб можно определять по таблице диагностических признаков.

Данные учета рыб заносят в журнал, отражающий видовой и размерный состав рыб в пробах. Для установления размерного состава пробы необходимо измерять не менее 100 особей каждого вида рыб. Крупные, редко встречающиеся в пробе экземпляры, на размерный анализ не включаются. При отборе проб за одни сутки, не превышающем 100 экземпляров данного вида, измеряют весь отобранный материал. Перечень данных, заносимых в рабочий журнал: дата отбора проб, № наблюдений, время установки/снятия ловушек, виды рыб, попадающие в ловушки, а также их количество и размерно-весовые характеристики, расход воды на водопользование в период отбора проб (в м3/с), метеорологические данные, температура воздуха и воды, примечания.

Число и частоту взятия ихтиопроб следует назначать в зависимости от видового, размерного и количественного состава молоди, попадающей в гидротехническое сооружение и (или) устройство забора воды. Количество отобранных рыб в одновидовых и размерных группах должно быть достаточным для статистической обработки полученных данных. При низких концентрациях молоди в зоне влияния гидротехнического сооружения и (или) устройства забора воды рекомендуется проводить дополнительные исследования с искусственным зарыблением потока, направленного в гидротехническое сооружение и (или) устройство забора воды, мечеными рыбами.

При разборе ихтиопроб необходимо определять вид и длину тела молоди. Данные фактического учета каждого вида рыб группируются по весовым, размерным или возрастным категориям (личинки, молодь, разновозрастная рыба).

Для одного вида молодь рыб рекомендуется классифицировать по следующим размерным рядам: до 12 мм, от 12 до 18 мм, от ₁₉ до 24 мм, от 25 до 30 мм, более 30 мм. Общее количество рыб, учтенных за расчетный период, определяется отдельно для каждой категории, характеризующейся определенным коэффициентом промыслового возврата

В ихтиопробах следует учитывать только жизнеспособных рыб и рыб, погибших в результате контакта с элементами конструкции рыбозащитного сооружения и средствами отбора проб. Не подлежат учету рыбы, погибшие естественным путем до попадания в зону влияния гидротехнического сооружения и (или) устройства забора воды.

С.7 При чередовании работы гидротехнического сооружения и (или) устройства забора воды с рыбозащитным сооружением и без него эффективность рыбозащитного сооружения Kef, %, рассчитывают по формуле 9.1 или по формуле

K_{ef} = \frac{C_{0} - C}{C_{0}} \cdot B \cdot 100 , (С.1)

где C0 — концентрация рыб в потоке, направленном в гидротехническое сооружение и (или) устройство забора воды, при отсутствии рыбозащитного сооружения, экз./м3;

C — концентрация рыб в потоке, направленном в гидротехническое сооружение и (или) устройство забора воды, при работе рыбозащитного сооружения, экз./м3;

B — коэффициент выживаемости рыб после контакта с элементами конструкции рыбозащитного сооружения.

При отсутствии возможности чередования работы гидротехнического сооружения и (или) устройства забора воды с рыбозащитным сооружением и без него эффективность определяют в зависимости от типа рыбозащитного сооружения и расположения створов отбора ихтиопроб.

Для рыбозащитных сооружений без рыбоотвода, расположенных на транзитном потоке, расчет функциональной эффективности Kef, %, проводят по формуле

K_{ef} = \frac{N_{2}}{N_{2} + N_{w}} \cdot B \cdot 100 , (С.2)

где N2 — общее число рыб в транзитном потоке ниже рыбозащитного сооружения, экз.;

Nw — общее число рыб в гидротехническом сооружении и (или) устройстве забора воды, экз.;

B — коэффициент выживаемости рыб после контакта с элементами конструкции рыбозащитного сооружения.

Допускается также рассчитывать Kef по формуле

K_{ef} = \frac{C_{2}}{C_{2} + C_{3}} \cdot B \cdot 100 , (С.3)

где C2 — концентрация рыб в транзитном потоке ниже рыбозащитного сооружения, экз./м3;

C3 — концентрация рыб в потоке, направленном в гидротехническое сооружение и (или) устройство забора воды, экз./м3;

B — коэффициент выживаемости рыб после контакта с элементами конструкции рыбозащитного сооружения.

При незначительной разнице (до 10%) в скоростях течения перед и за рыбозащитным сооружением допускается для расчета использовать формулу

K_{ef} = \frac{C_{1} - C_{2}}{C_{1}} \cdot B \cdot 100 , (С.4)

где C1 и C2 — концентрация рыб в транзитном потоке в зоне влияния гидротехнического сооружения и (или) устройства забора воды перед рыбозащитным сооружением и за ним соответственно, экз./м3;

B — коэффициент выживаемости рыб после контакта с элементами конструкции рыбозащитного сооружения.

Для рыбозащитных сооружений без рыбоотвода, расположенных в местах, где отсутствует транзитное течение, рекомендуется расчет эффективности защиты рыб Kef, %, проводить по формуле

K_{ef} = \frac{N_{1} - N_{w}}{N_{1}} \cdot B \cdot 100 , (С.5)

где N1 и Nw — число рыб соответственно перед рыбозащитным сооружением и в гидротехническом сооружении и (или) устройстве забора воды, экз.;

B — коэффициент выживаемости рыб после контакта с элементами конструкции рыбозащитного сооружения.

Коэффициент выживаемости рассчитывают по формуле

B = \frac{1 - D_{de} - D_{ke}}{1 - D_{dc} - D_{kc}} , (С.6)

где Dde и Ddc — доля мертвых рыб относительно числа рыб в пробе в опытной и контрольной группах соответственно;

Dke и Dkc — доля рыб относительно числа рыб в пробе, погибших в результате опыта, в опытной и контрольной группах соответственно.

D_{d} = \frac{d}{n} ,D_{k} = \frac{k}{n} , (С.7)

где d — число мертвых рыб в пробе, экз.;

k — число погибших рыб в результате опыта, экз.;

n — число рыб в пробе, экз.

Расчет числа рыб (N0, N, N2, Nw, Nt и Nq) проводят по формуле

Ni = CiQiTi, (С.8)

где Ci — концентрация рыб в потоке, экз./м3;

Qi — расход воды в месте отбора рыб, м3/с;

Ti — время экспозиции средства отбора ихтиопроб, с.

Концентрацию рыб в потоке воды определяют по формуле

C_{i} = \frac{n_{i}K_{c}}{Q_{i}T_{i}} , (С.9)

где ni — число пойманных рыб за одну постановку средства отбора ихтиопроб, экз.;

Kc — коэффициент, учитывающий уловистость средства отбора ихтиопроб, величину которого рекомендуется назначать в зависимости от длины тела молоди, скорости течения и освещенности.

Для темного времени суток значение коэффициента Kc рекомендуется принимать по данным таблицы С.1;

Qi — средний расход воды через средство отбора ихтиопроб, м3/с;

Ti — время экспозиции средства отбора ихтиопроб, с.

Таблица С.1

Величина коэффициента уловистости средства отбора ихтиопроб в темное время суток при освещенности менее 1,0 лк

Скорость течения, м/с	Длина тела молоди рыб, мм
	12 — 18	19 — 24	25 — 30	Более 30
0,4 — 0,6	0,9	0,8	0,7	0,5
0,6 — 0,8	1,0	0,9	0,8	0,7
0,8 — 1,0	1,0	1,0	0,9	0,8
Более 1,0	1,0	1,0	1,0	0,9

Расход воды через средство отбора ихтиопроб определяют по формуле

Qi = SVi, (С.10)

где S — площадь входного сечения (устья) средства отбора ихтиопроб, м;

Vi — средняя скорость течения во входном сечении средства отбора ихтиопроб или скорость траления, м/с.

Величина скорости течения в устье средства отбора ихтиопроб изменяется в результате засорения сетчатого полотна. Поэтому перед началом взятия ихтиопроб рекомендуется установить закономерность изменения скорости течения от времени экспозиции средства отбора ихтиопроб. С этой целью необходимо произвести замер осредненной скорости течения, значение которой используют в дальнейших расчетах.

Расчет концентрации рыб (C0, C, C2, Cw, Ct, Cq) проводят по формуле

C_{i} = \frac{n}{Q_{s}} \cdot 100(1000) (С.11)

или

C_{i} = \frac{n}{S \cdot V \cdot T} \cdot 100(1000) , (С.12)

где Ci — концентрация рыб в потоке, экз./100 м3 или экз./1000 м3;

n — число рыб в пробе, экз.;

Qs — расход воды, прошедшей через средство отбора проб за период взятия пробы, м3/с;

S — площадь входного сечения средства отбора проб, м2;

V — скорость потока на входе в средство отбора проб (скорость траления), м/с;

T — длительность экспозиции средства отбора проб, с.

Расчет числа рыб (N0, N, N2, Nw, Nt, Nq) проводят по формуле

Ni = C1Q1T, (С.13)

где C1 — концентрация рыб в потоке, экз./м3;

Q1 — расход воды в створе отбора рыб, м3/с;

T — время экспозиции средства отбора ихтиопроб, с.

С.8 Оценку показателей эффективности работы рыбозащитного сооружения проводят по серии опытов (один опыт включает в себя однократные отборы проб на всех выбранных створах). Количество опытов в каждой серии должно удовлетворять двум условиям:

• количество опытов не должно быть менее трех;
• количество рыб в серии опытов в сумме должно составлять не менее 50 экз. каждой видовой и размерной группы. Это условие определяется выбором 95% (в случае низких концентраций рыб допускается 90%) точности определения концентрации рыб.

Расчет показателя функциональной эффективности рыбозащитного сооружения для каждого опыта осуществляется в такой последовательности:

• собранный ихтиологический материал группируется в рабочие таблицы по видовому и размерному признакам рыб;
• по соответствующим формулам рассчитывают значение показателя эффективности работы рыбозащитного сооружения для данного опыта.

Для конкретного вида и размерной группы рыб для каждой серии опытов определяют средневзвешенное значение показателя эффективности Kef, %:

\overline{K_{ef}} = \frac{\sum (K_{i}n_{i})}{\sum n} = \frac{K_{1}n_{1} + K_{2}n_{2} + \cdots + K_{k}n_{k}}{n_{1} + n_{2} + \cdots + n_{k}} , (С.14)

где Ki, K1, K2, Kk — величина показателя эффективности в опыте, %;

ni, n1, n2, nk — общее число рыб в опыте, экз.;

i, 1, 2, k — порядковые номера опытов.

Для статистического анализа полученных результатов для каждого вида и размерной группы рыб или серии опытов определяют среднеквадратическое (стандартное) отклонение и доверительный интервал показателя эффективности.

Среднеквадратическое отклонение вычисляют по формуле

S_{k} = \sqrt{S_{k}^{2}} , (С.15)

где S_{k}^{2} — дисперсия, величину которой рассчитывают по формуле

S_{k}^{2} = \frac{\sum_{i}^{k} {}_{- 1}(\overline{K_{ef}} - K_{i})n_{i}}{\sum_{i}^{k} {}_{- 1}n_{i} - 1} = \frac{(\overline{K_{ef}} - K_{1})^{2}n_{1} + (\overline{K_{ef}} - K_{2})^{2}n_{2} + \cdots + (\overline{K_{ef}} - K_{k})^{2}n_{k}}{n_{1} + n_{2} + \cdots + n_{k} - 1} . (С.16)

Относительные ошибки средних определяют по формулам:

\epsilon_{K_{0}} = \frac{S_{K_{0}}}{K_{0}} ,\epsilon_{K_{efi}} = \sqrt{\epsilon_{N_{2}}^{2} + \epsilon_{N_{0}}^{2}} . (С.17)

Расчет коэффициента эффективности рыбозащитного сооружения Kef при суточном чередовании работающего (включенного) и демонтированного (выключенного) рыбозащитного сооружения в каждом опыте проводят по формуле

K_{ef} = \frac{N_{0} - N_{1}}{N_{0}} = 1 - \frac{N_{1}}{N_{0}} = \frac{N_{2}}{N_{0}} , (С.18)

где N0 — число рыб, учтенных при демонтированном (выключенном) рыбозащитном сооружении, экз.;

N1 — число рыб, учтенных при работающем (включенном) рыбозащитном сооружении, экз.;

N2 = N0 — N1 — количество рыб, задержанных рыбозащитным сооружением, экз.

Продолжительность периодов наблюдений при работающем (включенном) и демонтированном (выключенном) рыбозащитном сооружении должны быть равны.

Коэффициент эффективности за один цикл определяют по формуле

\overline{K_{ef}} = \frac{\frac{1}{n} \sum_{1}^{n} N_{2}}{\frac{1}{n} \sum_{1}^{n} N_{0}} = \frac{\overline{N_{2}}}{N_{0}} , (С.19)

где \sum N_{2} и \sum N_{0} суммируются за цикл наблюдений, т.е. суммируются данные о количестве рыб, задержанных рыбозащитным сооружением и попавших в гидротехническое сооружение и (или) устройство забора воды без рыбозащитного сооружения;

n — число опытов в цикле.

Для \overline{N_{2}} и \overline{N_{0}} рассчитывают их статистические ошибки по формулам:

S_{N_{2}} = \frac{S_{N_{2}}}{\sqrt{n}} \text{и }S_{N_{0}} = \frac{S_{N_{0}}}{\sqrt{n}} , (С.20)

где S_{N_{2}} , S_{N_{0}} — среднеквадратические отклонения.

Относительные ошибки средних определяют по формулам:

\epsilon_{N_{2}} = \frac{S_{N_{2}}}{\overline{N_{2}}} ,\epsilon_{N_{0}} = \frac{S_{N_{0}}}{\overline{N_{0}}} ,\epsilon_{K_{efi}} = \sqrt{\epsilon_{N_{2}}^{2} + \epsilon_{N_{0}}^{2}} . (С.21)

Ошибку репрезентативности \overline{K_{efi}} определяют по формуле

S_{ki} = \epsilon - K_{efi}\overline{K_{efi}} = \sqrt{\epsilon_{N_{2}}^{2} + \epsilon_{N_{0}}^{2}} K_{efi} . (С.22)

Значение коэффициента эффективности i-го цикла равно \overline{K_{efi}} , а его ошибка репрезентативности — Ski.

Среднее значение \overline{K_{efi}} за r циклов равно

\overline{K_{efr}} = \frac{1}{r} \sum_{i}^{r} {}_{= 1}K_{efi} . (С.23)

Значение ошибки репрезентативности \overline{\text{Э}_{\text{ф}r}} определяют по формуле

. (С.24)

Среднее значение коэффициента эффективности за r циклов, сопровождаемое предельной ошибкой репрезентативности, определяют по формуле

K_{ef} = \overline{K_{efr}} \pm S_{K_{r}}t_{st} , (С.25)

где tst принимают при различных уровнях значимости (P) для r и p, равных 0,9 или 0,95.

Оценку соответствия полученных результатов нормативным требованиям по эффективности рыбозащитного сооружения проводят путем сравнения их значений. Если Эн лежит в пределах доверительного интервала вычисленного показателя эффективности (K_{ef} - S_{K})<K_{n}<(K_{ef} + S_{K}) или ниже границы интервала K_{n}<(K_{ef} + S_{K}) , то рыбозащитное сооружение работает достаточно эффективно и отвечает предъявляемым к нему требованиям.

Приложение Т

Положения по проверке технического состояния рыбозащитных сооружений и проверке параметров их работы

Т.1 Проверка технического состояния рыбозащитного сооружения заключается в оценке работоспособности его элементов, частей, оборудования, контрольно-измерительной аппаратуры, параметров его работы на предмет соответствия проектным решениям и техническим нормам.

Т.2 Проверка технического состояния рыбозащитного сооружения и параметров его работы должна осуществляться не реже одного раза в год (с учетом природных условий в месте размещения устройства и его конструктивными особенностями), а также:

• при вводе в эксплуатацию рыбозащитного сооружения с привлечением представителей органов государственного контроля (надзора);
• при проведении работ по определению эффективности рыбозащитного сооружения;
• в соответствии с проектной и эксплуатационной документацией на рыбозащитное сооружение.

Т.3 Плановая проверка технического состояния рыбозащитного сооружения и параметров его работы проводится федеральным органом исполнительной власти, осуществляющим функции по федеральному государственному контролю (надзору) в области рыболовства и сохранения водных биологических ресурсов, в сроки, установленные [14].

Т.4 Проверку технического состояния рыбозащитного сооружения и параметров его работы проводят визуальным методом и инструментальным методами. В отдельных случаях для визуальной оценки состояния рыбозащитного сооружения к работам привлекаются водолазы.

Т.5 При внешнем осмотре рыбозащитного сооружения требуется:

• определить соответствие применяемого рыбозащитного сооружения проектной документации;
• выявить целостность и работоспособность элементов конструкции (сетчатого полотна, фильтрующих элементов, электронного оборудования, контрольно-измерительных приборов и т.д.);
• проверить наличие и целостность уплотнений между элементами конструкций;
• для рыбозащитных сооружений с рыбоотводом — проверить состояние и работоспособность конструктивных элементов рыбоотвода (расходорегулирующей и запорной арматуры, сопрягающих элементов, рыбоперекачивающего устройства и т.д.);
• установить наличие и работоспособность вспомогательного оборудования, запасных частей и инструмента.

Т.6 При освидетельствовании режимов работы рыбозащитного сооружения следует проверять:

• на сетчатых, перфорированных экранах — целостность полотна и соответствие режимов работы системы промывки проектным (давление воды на промывном устройстве, степень засорения устройства и периодичность промывки сетчатого полотна, величину перепада уровней воды на экране);
• на фильтрующих экранах — наполнение, степень засорения и кольматации фильтрующих кассет, соответствие фракции наполнителя проектным требованиям и величину перепада уровней воды на сооружении;
• на пластинчатых экранах — целостность экрана и соответствие режимов работы потокообразователя (при наличии) проектным;
• на электрических устройствах — техническое состояние электронного оборудования, системы электродов, соответствие показателей амплитуды импульсов, частоты следования импульсов, периода наработки проектным параметрам, отсутствие кода ошибки;
• на рыбозащитных сооружениях с рыбоотводом — параметры работы рыбоперекачивающего устройства (расход, давление, режим работы), наличие элементов, травмирующих рыбу, целостность и засорение (зарастание), русловые деформации (для земляного русла) рыбоотводящего тракта.

Т.7 По результатам проверки технического состояния рыбозащитного сооружения и параметров его работы составляется в свободной форме «Акт технического состояния рыбозащитного сооружения», где указывается степень соответствия рыбозащитного сооружения (его оборудования и всех его элементов), включая его технические характеристики и режимы работы, проектным данным и техническим нормам, сведения о планируемых (проведенных) работах по оценке эффективности рыбозащитного сооружения, а также степень готовности рыбозащитного сооружения к эксплуатации.

Акт технического состояния рыбозащитного сооружения направляется в федеральный орган исполнительной власти, осуществляющий функции по федеральному государственному контролю (надзору) в области рыболовства и сохранения водных биологических ресурсов, в срок не позднее 30 календарных дней после окончания работ по проверке технического состояния рыбозащитного сооружения.

Приложение У

Типы (схемы) конструкций рыбозащитных сооружений

У.1 В зависимости от расчетного расхода воды на водопользование, конструкции гидротехнического сооружения и (или) устройства забора воды, гидрологических, гидравлических, биологических условий водного объекта определяется конструкция рыбозащитного сооружения.

У.2 Схемы сетчатых, перфорированных, фильтрующих экранов приведены на рисунке У.1.

а — плоский экран; б — W-образный экран; 1 — экран; 2 — промывное устройство; 3 — глухая часть экрана; 4 — рыбоотвод

Рисунок У.1 — Схемы сетчатых, перфорированных, фильтрующих экранов

У.3 Схема конусной сетки с рыбоотводом приведена на рисунке У.2.

1 — сороудерживающая решетка; 2 — сетчатый конус; 3 — рыбоотвод

Рисунок У.2 — Схема конусной сетки с рыбоотводом

У.4 Схема конусной сетки с рыбоотводом на всасывающем водоводе приведена на рисунке У.3.

1 — конус-переходник (сороудерживающая решетка не показана); 2 — подшипниковая опора; 3 — уплотнение; 4 — сетчатый конус; 5 — промывное устройство; 6 — линия подвода воды к промывному устройству; 7 — турбина привода вращения; 8 — рыбоотвод; 9 — фланцы подшипников; 10 — корпус сетчатого конуса; 11 — всасывающий трубопровод

Рисунок У.3 — Схема конусной сетки с рыбоотводом на всасывающем водоводе

У.5 Схема коаксиально-конусной рыбозащитной сетки с рыбоотводом приведена на рисунке У.4.

1 — цилиндрический кожух; 2 — главный сетчатый конус; 3 — второй сетчатый усеченный конус; 4 — третий сетчатый усеченный конус; 5 — система рыбоотвода; 6 — водоструйные флейты; 7 — привод вращения в виде гидродинамических лопастей

Рисунок У.4 — Схема коаксиально-конусной рыбозащитной сетки с рыбоотводом

У.6 Схема рыбозащитного лопастного барабана, опирающегося на всасывающую трубу, приведена на рисунке У.5.

1 — поворотная лопасть; 2 — неподвижная часть лопасти; 3 — стакан подшипника; 4 — ось вращения барабана; 5 — кронштейны; 6 — нижнее направляющее кольцо; 7 — ребра жесткости; 8 — патрубок; 9 — сетчатый экран; 10 — такелажная серьга

Рисунок У.5 — Схема рыбозащитного лопастного барабана, опирающегося на всасывающую трубу

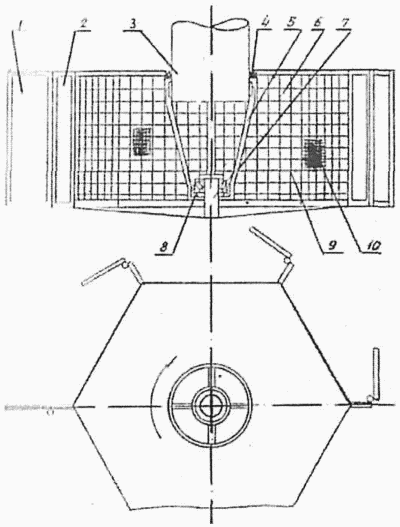

У.7 Схема рыбозащитного лопастного барабана, подвешенного на всасывающей трубе, приведена на рисунке У.6.

1 — поворотная лопасть; 2 — неподвижная часть лопасти; 3 — всасывающий патрубок; 4 — направляющее кольцо; 5 — кронштейн; 6 — ось вращения барабана; 7 — упорный подшипник; 8 — втулка; 9 — несущая решетка; 10 — сетчатый экран

Рисунок У.6 — Схема рыбозащитного лопастного барабана, подвешенного на всасывающей трубе

У.8 Схема рыбозащитного оголовка с потокообразователем приведена на рисунке У.7.

1 — всасывающий патрубок; 2 — конфузорная перегородка; 3 — перфорированный экран; 4 — потокообразователь; 5 — сопло; 6 — питающий водовод

Рисунок У.7 — Схема рыбозащитного оголовка с потокообразователем

У.9 Схемы фильтрующих кассет приведены на рисунке У.8.

а — призматическая кассета; б — цилиндрическая кассета; 1 — опорная рама; 2 — такелажная серьга; 3 — решетка кассеты; 4 — контурный брус; 5 — заполнитель

Рисунок У.8 — Схемы фильтрующих кассет

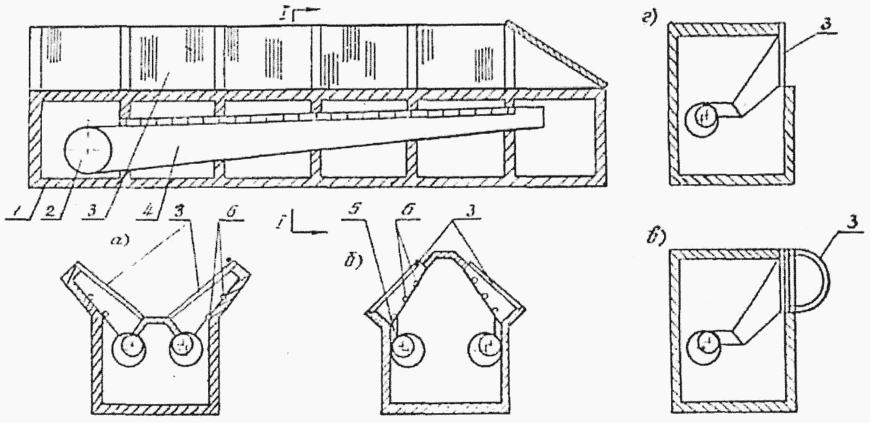

У.10 Схемы фильтрующих кассет в составе водоприемника в виде вихревой камеры приведены на рисунке У.9.

1 — корпус водоприемника; 2 — самотечная труба; 3 — кассетный фильтр; 4 — вихревая камера; 5 — патрубок; 6 — трубы для обратной промывки и продувки фильтров

Рисунок У.9 — Схемы фильтрующих кассет в составе водоприемника в виде вихревой камеры с наклонным расположением кассет (а, б), с вертикальным расположением цилиндрических кассет (в) и призматических кассет (г)

У.11 Схема зонтичного оголовка приведена на рисунке У.10.

1 — крышка; 2 — корпус; 3 — ребра жесткости; 4 — направляющие кольца; 5 — опорное приспособление; 6 — всасывающая труба

Рисунок У.10 — Схема зонтичного оголовка

У.12 Схемы различных вариантов конструкции жалюзийного экрана с потокообразователем приведены на рисунках У.11 — У.14.

1 — водоприемное окно; 2 — пластины экрана; 3 — потокообразователь; 4 — трубопровод водоснабжения рыбозащитного сооружения

Рисунок У.11 — Схема одного из вариантов конструкции жалюзийного экрана с потокообразователем

1 — пластины экрана; 2 — рукав подачи воды; 3 — переходной фланец; 4 — хомут; 5 — погружной насос; 6 — кабель; 7 — канат подъемного устройства

Рисунок У.12 — Схема одного из вариантов конструкции жалюзийного экрана с потокообразователем на погружном насосе

1 — пластины первого контура экрана; 2 — пластины второго контура экрана; 3 — потокообразователь; 4 — патрубок; 5 — трубопровод водоснабжения рыбозащитного сооружения

Рисунок У.13 — Схема одного из вариантов конструкции двухконтурного экрана с потокообразователем

1 — пластины первого контура экрана; 2 — пластины второго контура экрана; 3 — напорный водовод; 4 — погружной насос; 5 — кабель питания насоса; 6 — трос

Рисунок У.14 — Схема одного из вариантов конструкции двухконтурного экрана с потокообразователем на погружном насосе

У.13 Схема рыбозащитного жалюзийного барабана приведена на рисунке У.15.

1 — фланец; 2 — опорная ось; 3 — приводное колесо; 4 — винтовая лопасть; 5 — пластинчатый экран

Рисунок У.15 — Схема рыбозащитного жалюзийного барабана

У.14 Схемы некоторых вариантов комплексных рыбозащитных устройств электрического воздействия приведены на рисунке У.16.

1 — пластины пластинчатого экрана; 2 — водонепроницаемый экран; 3 — потокообразователь; 4 — система электродов; 5 — сетчатый, перфорированный, фильтрующий, пластинчатый экран

Рисунок У.16 — Схемы некоторых вариантов компоновки комплексного рыбозащитного устройства электрического воздействия

У.15 Схема гидравлической струйной завесы приведена на рисунке У.17.

0 — 2 - водоструйные насадки; 0к — 2к — расчетные точки на осях струй в расчетном сечении завесы; 3 — начальное сечение струй; 4 — гидравлическая струйная завеса; 5 — расчетное сечение завесы; d0 — диаметр насадка; t0 — шаг между осей насадков; b, d — промежуточные точки между осями струй в расчетном сечении завесы; lsz — рабочая зона гидравлической струйной завесы

Рисунок У.17 — Схема гидравлической струйной завесы

«.»

Библиография

Дополнить библиографическими ссылками [13] и [14] в следующей редакции:

«[13] Федеральный закон от 26 июня 2008 г. № 102-ФЗ „Об обеспечении единства измерений“»

[₁₄] Федеральный закон от 26 декабря 2008 г. № 294-ФЗ «О защите прав юридических лиц и индивидуальных предпринимателей при осуществлении государственного контроля (надзора) и муниципального контроля»

«.»

Ключевые слова

Дополнить слова: «скорости потока,» словами: «гидротехнические сооружения, устройства забора воды,». Заменить слова: «водные биологические ресурсы, водозаборные сооружения, эколандшафтная коррекция, искусственный риф.» на «рыбоотвод, личинки рыб, молодь рыб, эффективность».

---
